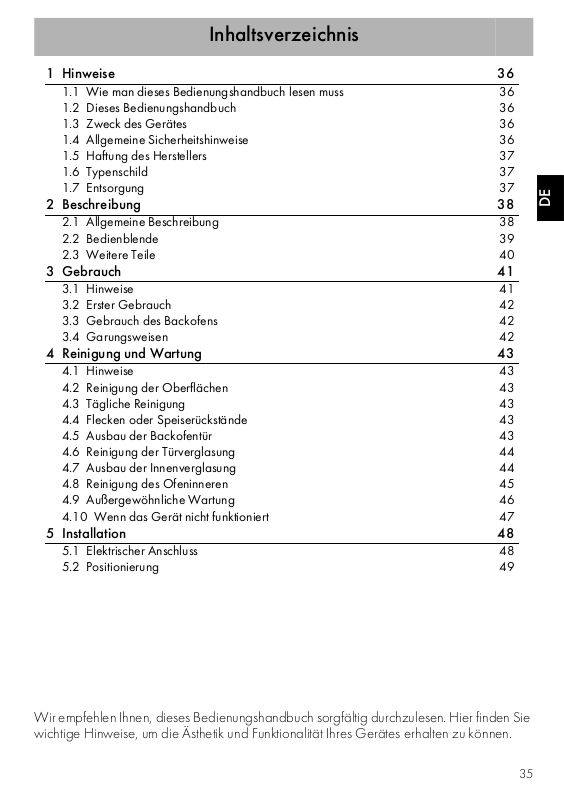

Inhaltsverzeichnis
1 Hinweise 36
1.1 Wie man dieses Bedienungshandbuch lesen muss 36
1.2 Dieses Bedienungshandbuch 36
1.3 Zweck des Gerätes 36
1.4 Allgemeine Sicherheitshinweise 36
1.5 Haftung des Herstellers 37
1.6 Typenschild 37
1.7 Entsorgung 37
2 Beschreibung 38
2.1 Allgemeine Beschreibung 38
2.2 Bedienblende 39
2.3 Weitere Teile 40
3 Gebrauch 41
3.1 Hinweise 41
3.2 Erster Gebrauch 42
3.3 Gebrauch des Backofens 42
3.4 Garungsweisen 42
4 Reinigung und Wartung 43
4.1 Hinweise 43
4.2 Reinigung der Oberflächen 43
4.3 Tägliche Reinigung 43
4.4 Flecken oder Speiserückstände 43
4.5 Ausbau der Backofentür 43
4.6 Reinigung der Türverglasung 44
4.7 Ausbau der Innenverglasung 44
4.8 Reinigung des Ofeninneren 45
4.9 Außergewöhnliche Wartung 46
4.10 Wenn das Gerät nicht funktioniert 47
5 Installation 48
5.1 Elektrischer Anschluss 48
5.2 Positionierung 49
ESDE
Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie
wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können.
35
Hinweise
1 Hinweise
1.1 Wie man dieses
Bedienungshandbuch lesen muss
In diesem Bedienungshandbuch werden
die folgenden Konventionen verwendet:
Hinweise
Allgemeine Informationen über
dieses Bedienungshandbuch, die
Sicherheit und die Entsorgung.
Beschreibung
Beschreibung des Gerätes und der
Zubehörteile.
Gebrauch
Informationen über den Gebrauch
des Gerätes und der Zubehörteile,
Ratschläge zum Garen.
Reinigung und Wartung
Anweisungen zur richtigen Reinigung
und Wartung des Gerätes.
Installation
Informationen für den qualifizierten
Techniker: Installation, Inbetriebsetzung
und Abnahmeprüfung.
Sicherheitshinweise
Information
Empfehlung
1. Reihenfolge von Bedienungsanweisungen.
• Einzelne Bedienungsanweisung.
1.2 Dieses Bedienungshandbuch
Das vorliegende Bedienungshandbuch ist
ein fester Bestandteil des Gerätes und ist
deshalb für die ganze Lebensdauer des
Gerätes sorgfältig und in Reichweite
aufzubewahren.
1.3 Zweck des Gerätes
Das Gerät ist zum Garen von Speisen in
Geschäftsbereichen bestimmt. Jeder andere
Gebrauch wird als zweckwidrig
angesehen.
Die Verwendung dieses Gerätes ist Personen
mit eingeschränkten körperlichen und
geistigen Fähigkeiten (sowie Kindern) oder
Personen, die keine Erfahrung im Umgang mit
Elektrogeräten haben, nicht erlaubt, es sei
denn, sie werden von Erwachsenen, die für
ihre Sicherheit verantwortlich sind,
angewiesen und beaufsichtigt.
1.4 Allgemeine Sicherheitshinweise
Zu Ihrer Sicherheit und um Schäden an dem
Gerät zu vermeiden, die folgenden
allgemeinen Sicherheitshinweise beachten.
Im Allgemeinen
• Die Installation und die Wartungseingriffe
dürfen von qualifiziertem Fachpersonal und
unter Berücksichtigung der geltenden
Normen vorgenommen werden.
• Dieses Bedienungshandbuch vor der
Benutzung des Gerätes sorgfältig
durchlesen.
• Keine Veränderungen an diesem Gerät
vornehmen.
• Niemals versuchen, das Gerät ohne den
Eingriff eines qualifizierten Technikers zu
reparieren.
• Ist das Netzkabel beschädigt, muss
unverzüglich der technische
Kundendienst kontaktiert werden, der
dasselbe austauschen wird.
36
Hinweise
Für dieses Gerät
• Öffnungen, Lüftungsschlitze und
Wärmeauslasse nicht abdecken.
• Keine spitzen Gegenstände aus Metall
(Besteck oder Küchenhelfer) in die
Öffnungen einführen.
• Es muss vermieden werden, sich an die
offene Tür anzulehnen oder sich darauf
zu setzen.
• Sicherstellen, dass keine Gegenstände
in der Tür stecken bleiben.
• Dieses Gerät darf nicht als Raumheizer
benutzt werden.
1.5 Haftung des Herstellers
Der Hersteller haftet nicht für Personen- und
Sachschäden, die auf die folgenden
Ursachen zurückzuführen sind:
• die zweckwidrige Verwendung des
Gerätes,
• die Nichtbeachtung der Vorschriften
dieses Bedienungshandbuches,
• unbefugte Änderungen auch nur
einzelner Gerätekomponenten,
• die Verwendung von nicht originalen
Ersatzteilen.
1.6 Typenschild
Das Typenschild enthält technische Daten
sowie die Seriennummer und das
Prüfzeichen. Das Typenschild auf keinen Fall
entfernen.
1.7 Entsorgung
Dieses Gerät muss getrennt von
anderen Abfällen gesammelt
werden (Richtlinien 2002/95/EG,
2002/96/EG, 2003/108/EG). Dieses
Gerät enthält, gemäß der gültigen
europäischen Richtlinien, keine
nennenswerte Menge an gesundheits- und
umweltschädlichen Stoffen.
Um das Gerät zu entsorgen:
• Die Türen entfernen und die Zubehörteile
(Roste und Backbleche) in ihrer
jeweiligen Gebrauchsposition lassen.
Dadurch wird verhindert, dass sich
spielende Kinder in dem Gerät
einschließen können.
• Das Netzkabel abschneiden und es
zusammen mit dem Stecker entfernen.
Elektrische Spannung
Stromschlaggefahr
• Die Stromzufuhr unterbrechen.
• Das Netzkabel von der elektrischen
Anlage trennen.
• Das Gerät bei geeigneten
Sammelstellen für elektrische und
elektronische Abfälle abgeben, oder es
beim Kauf eines gleichwertigen Gerätes
im Verhältnis eins zu eins an den Händler
zurückgeben.
Die Verpackung unserer Produkte ist aus
recyclingfähigem und umweltfreundlichem
Material gefertigt.
• Die Verpackungsmaterialien bei
geeigneten Sammelstellen abgeben.
Verpackungen aus Plastik
Erstickungsgefahr
• Die Verpackung oder Teile davon nicht
unbeaufsichtigt lassen.
• Vermeiden, dass Kinder mit den
Plastikbeuteln der Verpackung spielen.
37
ESDE
Beschreibung
2 Beschreibung
2.1 Allgemeine Beschreibung
1 Bedienblende
2 Lampe
3 Dichtung
4 Tür
5 Kühlgebläse
6 Halterahmen für Roste/Backbleche
Basismodell
38
Schiene des Rahmens
2.2 Bedienblende
Beschreibung
Basismodell
Funktion-/Temperaturknebel (1)
Dieser Drehknebel ermöglicht die Auswahl
der Gartemperatur.
Den Drehknebel im Uhrzeigersinn auf den
gewünschten Wert zwischen dem Minimum
und dem Maximum drehen.
Thermostat-Kontrolllampe (2)
Die ständig leuchtende Kontrolllampe zeigt
an, dass der Ofen sich erwärmt, um die
eingestellte Temperatur zu erreichen.
Sobald die gewünschte Temperatur erreicht
ist, zeigt das Aufleuchten und Erlöschen
dieser Kontrollampe an, dass die
Temperatur konstant gehalten wird.
Timer-Kontrolllampe (3)
Sobald sie erlischt, beginnt die
zeitgesteuerte Garung. Leuchtet sie wieder
auf, ist die Garzeit zu Ende.
Timerknebel (4)
Dieser Drehknebel ermöglicht die Auswahl
des manuellen oder zeitgesteuerten
Garvorgangs. Den Drehknebel auf das
Symbol
Garvorgang einzustellen oder den
Drehknebel auf die Zahlen drehen, um die
Garminuten einzustellen. Am Ende der
Zählung befindet sich der Drehknebel
automatisch in 0-Stellung, der Ofen schaltet
aus und es ertönt ein akustisches Signal, um
das Ende des Garvorgangs anzuzeigen.
drehen, um den manuellen
ESDE
39
Beschreibung
2.3 Weitere Teile
Schienen zur Positionierung
Das Gerät verfügt über Schienen zur
Positionierung von Backblechen und Rosten
auf unterschiedlicher Höhe. Die
Einsatzstufen sind von unten nach oben
ausgerichtet (siehe 2.1 Allgemeine
Beschreibung).
Innere Belüftung
Der Betrieb der gegenläufigen Lüfter wird
beim Öffnen der Tür automatisch deaktiviert
und bei ihrem Schließen fortgesetzt.
Backofenbeleuchtung
Die Backofenbeleuchtung schaltet sich ein,
wenn man die Tür öffnet (je nach Modell)
oder eine beliebige Funktion wählt.
Sicherheitsthermostat
Das Gerät ist mit einer
Sicherheitsvorrichtung ausgestattet, die bei
Funktionsstörungen ausgelöst wird. Zum
Rücksetzen der Sicherheitsvorrichtungen die
Taste auf der Rückseite verwenden.
Nach dem Eingriff des
Sicherheitsthermostaten muss
unverzüglich der technische
Kundendienst kontaktiert werden,
der eine Prüfung eventueller
Störungen ausführen wird.
40
Gebrauch
3 Gebrauch
3.1 Hinweise
Hohe Temperatur im Inneren des
Backofens bei der Verwendung
Verbrennungsgefahr
• Die Backofentür während des
Garvorgangs geschlossen halten.
• Während des Verstellens von Speisen
die Hände mit
Wärmeschutzhandschuhe schützen.
• Die Heizelemente im Inneren des
Backofens nicht berühren.
• Kein Wasser direkt auf die heißen
Backbleche gießen.
• Kinder vom Ofen fern halten, während
dieser in Betrieb ist.
• Wenn Speisen bearbeitet werden
müssen oder am Ende des
Garvorgangs, die Tür 5 cm öffnen, den
Dampf austreten lassen, dann die Tür
komplett öffnen.
Hohe Temperatur im Inneren des
Backofens bei der Verwendung
Brand- oder Explosionsgefahr
• Keine Spray-Produkte in der Nähe des
Backofens verwenden.
• Keine brennbaren Materialien in der
Nähe des Backofens aufbewahren
bzw. benutzen.
• Keine Geschirr oder Behälter aus Plastik
zum Garen von Speisen verwenden.
• Keine geschlossenen Dosen oder
Behälter im Backofen verwenden.
• Den Backofen während des
Garvorgangs von Speisen, die Fette
oder Öle abgeben können, nicht
unbeaufsichtigt lassen.
• Bei der Verwendung des Backofens alle
nicht verwendeten Backbleche und
Roste aus dem Backraum entfernen.
Unsachgemäßer Gebrauch
Gefahr von Schäden an der
emaillierten Beschichtung
ESDE
• Den Backofenboden mit Alufolie oder
Stanniolpapier nicht abdecken.
• Bei Verwendung von Backpapier darauf
achten, dass dieses die Zirkulation der
Heißluft im Inneren des Backofens nicht
behindert.
• Keine Töpfe oder Backbleche auf den
Backofenboden stellen.
• Kein Wasser direkt auf die heißen
Backbleche gießen.
41
Gebrauch
3.2 Erster Gebrauch
1. Eventuelle Schutzfolien auf den
Außenflächen oder im Inneren des
Gerätes einschließlich des Zubehörs
entfernen.
2. Eventuelle Etiketten (mit Ausnahme des
Schildes mit den technischen Daten) von
den Zubehörteilen oder im Ofen selbst
entfernen.
3. Alle Zubehörteile des Gerätes (falls
vorhanden) entfernen und waschen
(siehe 4 Reinigung und Wartung).
4. Das noch leere Gerät auf die höchste
Temperatur aufheizen, um eventuelle
Rückstände des Herstellungsprozesses
zu beseitigen.
3.3 Gebrauch des Backofens
Der Backofen ist für einen
maximalen Inhalt von 3,5 kg
bemessen.
3.4 Garungsweisen
Auftaustufe
Durch die Bewegung der Luft bei
Raumtemperatur werden die
Speisen schnell aufgetaut. Dadurch
können die Tiefkühlprodukte schnell
und ohne Geschmacksverlust oder
Veränderung im Aussehen aufgetaut
werden.
Normaler Garvorgang
Die Kombination aus dem
Kühlgebläse und der
Heißluftbeheizung (im hinteren
Ofenteil eingebaut) ermöglicht das
Garen von verschiedenen Speisen
auf mehreren Stufen. Die Zirkulation
der heißen Luft gewährleistet eine
sofortige und gleichmäßige
Verteilung der Hitze.
Einschalten des Backofens
Um den Backofen einzuschalten:
1. Die Garfunktion und die Temperatur mit
dem Temperaturknebel wählen.
2. Die Garzeit oder einen manuellen
Garvorgang mit dem Timerknebel
wählen.
42
Reinigung und Wartung
4 Reinigung und Wartung
4.1 Hinweise
Unsachgemäßer Gebrauch
Gefahr von Schäden an den
Oberflächen
• Das Gerät nicht mit einem Dampfstrahl
reinigen.
• Bei der Reinigung von Stahlteilen oder
Metallflächen (z.B. eloxierte, mit Nickel
behandelte oder verchromte Flächen)
keine chlor-, ammoniak- oder
bleichmittelhaltige Produkte verwenden.
• Keine scheuernden oder ätzenden
Reinigungsmittel für die Reinigung der
Teile aus Glas verwenden (z.B.
Scheuerpulver, Fleckenentferner oder
Metallschwämme).
• Keine raue oder scheuernde
Materialien bzw. scharfkantige
Metallschaber verwenden.
4.4 Flecken oder Speiserückstände
Auf keinen Fall Putzschwämme aus Metall
oder scharfe Schaber verwenden, die die
Oberflächen beschädigen können.
Normale und nicht scheuernde
Reinigungsprodukte und gegebenenfalls
Materialien aus Holz oder Kunststoff
verwenden. Sorgfältig abspülen und mit
einem weichen Lappen oder einem
Mikrofasertuch trocknen.
4.5 Ausbau der Backofentür
Die Backofentür kann ausgebaut und auf
ein Tuch gestellt werden, um die Reinigung
zu erleichtern.
Für den Ausbau der Tür wie folgt vorgehen:
1. Die Tür komplett öffnen und die Zapfen in
die Löcher der Scharniere einfügen, die
in der Abbildung angezeigt sind.
ESDE
4.2 Reinigung der Oberflächen
Um die Oberflächen in bestem Zustand zu
erhalten, sollten sie, nach Auskühlung, nach
jedem Gebrauch regelmäßig gereinigt
werden.
4.3 Tägliche Reinigung
Immer nur spezifische und nicht scheuernde
Produkte verwenden, die keine
säurehaltigen Substanzen auf Chlorbasis
enthalten.
Das Produkt auf einen feuchten Lappen
geben und auf die Flächen auftragen.
Sorgfältig spülen und mit einem weichen
Tuch oder Lappen aus Mikrofaser
abtrocknen.
2. Die Tür an beiden Seiten und mit beiden
Händen anfassen, in einem Winkel von
etwa 30° anheben und herausziehen.
43
Reinigung und Wartung
3. Zum Wiedereinsetzen der Tür müssen
die Scharniere in die dafür
vorgesehenen Schlitze am Ofen
eingefügt werden, wobei sichergestellt
werden muss, dass die Aussparungen A
fest auf den Schlitzen aufliegen. Die Tür
senken und, sobald sie in die richtige
Position gebracht wurde, die Zapfen aus
den Scharnieröffnungen herausziehen.
4.7 Ausbau der Innenverglasung
Die Glasscheiben, aus denen die Tür
besteht, können komplett entfernt werden,
um die Reinigung zu erleichtern.
1. Die Innenverglasung entfernen, indem
man sie auf der Rückseite in Pfeilrichtung
(1) vorsichtig nach oben hin zieht.
2. Die Vorderscheibe durch Anheben
entfernen (2). Dadurch lösen sich die 4
an der Glasscheibe befestigten Zapfen
aus ihren Aufnahmen in der Tür.
3. Die äußere Glasscheibe und die zuvor
ausgebauten Glasscheiben reinigen.
Saugfähiges Küchenpapier verwenden.
Hartnäckiger Schmutz kann mit einem
feuchten Schwamm und einem neutralen
Reiniger entfernt werden.
4.6 Reinigung der Türverglasung
Es empfiehlt sich, darauf zu achten, die
Türverglasung stets sauber zu halten.
Saugfähiges Küchenpapier verwenden.
Hartnäckiger Schmutz kann mit einem
feuchten Schwamm und einem
handelsüblichen Reiniger entfernt werden.
Für die Reinigung werden die vom
Hersteller vertriebenen Produkte
empfohlen.
44
Reinigung und Wartung
4. Die Innenverglasung wieder anbringen.
Darauf achten, dass die 4 Zapfen in
ihren Sitzen in der Tür durch leichten
Druck einrasten.
4.8 Reinigung des Ofeninneren
Der Backofen wird optimal erhalten, wenn
er regelmäßig gereinigt wird (bei
abgekühltem Gerät).
Es empfiehlt sich, den Backofen
nach der Verwendung von
Spezialprodukten ungefähr 15 bis
20 Minuten bei Höchsttemperatur
in Betrieb zu lassen, um eventuelle
Rückstände zu beseitigen.
ESDE
Für den Ausbau der Schienenrahmen muss
der Rahmen nach oben gezogen werden,
so dass er sich aus der Einrastvorrichtung
löst. Den Rahmen dann aus den auf der
Rückseite befindlichen Sitzen herausziehen.
Die Backofentür kann ausgebaut
werden, um die Reinigung zu
erleichtern.
Ausbau der Halterahmen für Roste/
Backbleche
Das Entfernen der Schienenrahmen
erleichtert die Reinigung der Seitenflächen
noch mehr.
Die Befestigungszapfen des Rahmens
lösen.
Nach Abschluss der Reinigung, die zuvor
beschriebenen Vorgänge wiederholen, um
die Schienenrahmen wieder einzusetzen.
45
Reinigung und Wartung
4.9 Außergewöhnliche Wartung
Teile unter elektrischer Spannung
Stromschlaggefahr
• Die Stromzufuhr des Backofens
unterbrechen.
Ersatz der Backofenlampe
1. Alle Zubehörteile im Innern des
Backofens ausbauen.
2. Die Halterahmen für Roste/Backbleche
ausbauen.
3. Die Abdeckung der Lampe mit einem
Werkzeug (z.B. mit einem
Schraubenzieher) entfernen.
5. Die Lampe durch eine gleichartige
austauschen (25W).
6. Die Abdeckung erneut auf korrekte
Weise anbringen, wobei die innere
geformte Seite der Glasscheibe zur
Ofentür gerichtet sein muss.
7. Die Abdeckung fest andrücken, so dass
sie fest an der Lampenfassung anhaftet.
Entfernung der Dichtung
Für eine optimale Reinigung des Backofens
kann die Dichtung der Tür entfernt werden.
Zentral und an den vier Ecken sind Haken
angeordnet, mit denen die Dichtung am
Rand befestigt ist. Die Ränder der Dichtung
wo gekennzeichnet nach außen hin ziehen,
um sie zu lösen.
Bei Glühlampen:
4. Die Lampe lösen und entfernen.
46
Reinigung und Wartung
4.10 Wenn das Gerät nicht
funktioniert
Problem Mögliche Lösung
Der Backofen funktioniert nicht
Der Backofen benötigt zuviel Zeit zum
Garen oder gart zu schnell
Es bildet sich Feuchtigkeit im Inneren des
Backofens und über den Speisen
Dieses Gerät entspricht den geltenden
Sicherheitsvorschriften für elektrische
Geräte. Technische Kontrollen und
Reparaturen dürfen nur von qualifiziertem
Personal ausgeführt werden, um eine
Gefährdung des Benutzers auszuschließen.
• Der Drehknebel des Minutenzählers steht
auf 0.
• Der Netzstecker ist nicht richtig in die
Netzsteckdose eingesteckt.
• Bei der elektrischen Anlage liegt ein Fehler
vor.
• Es sind Sicherungen durchgeschmolzen
oder Schalter ausgeschaltet.
• Die Temperatur wurde nicht richtig
eingestellt.
• Die Speisen bleiben nach Abschluss des
Garvorgangs zu lange im Backofen. Die
Speisen nach Abschluss des Garvorgangs
nicht länger als 15 bis 20 Minuten im
Backofen lassen.
ESDE
Wenn das Gerät nicht funktioniert,
sollte man, bevor man den
technischen Kundendienst ruft,
selbst kontrollieren, ob alle oben
aufgeführten Vorgänge ausgeführt
wurden.
47
Installation
5 Installation
5.1 Elektrischer Anschluss
Elektrische Spannung
Stromschlaggefahr
• Der Stromanschluss darf nur vom
zugelassenen technischen Personal
ausgeführt werden.
• Der Erdungsanschluss ist obligatorisch
und ist unter Einhaltung der
Sicherheitsnormen für elektrische
Anlagen vorzunehmen.
• Die Stromzufuhr unterbrechen.
• Den Stecker niemals durch Ziehen am
Kabel vom Stromnetz trennen.
• Nur Kabel des Typs H07RN-F
verwenden, die gegen eine Temperatur
von mindestens 75 °C beständig sind.
• Das Anziehmoment der Schrauben der
Speiseleitungen des Klemmbretts muss
1,5-2 Nm entsprechen.
Allgemeine Informationen
Sicherstellen, dass die Charakteristiken des
Stromnetzes geeignet für die Daten auf dem
Typenschild sind.
Das Typenschild mit den technischen
Angaben, der Seriennummer und dem
Prüfzeichen befindet sich gut sichtbar am
Gerät.
Das Typenschild auf keinen Fall entfernen.
Für den Erdungsanschluss ein Kabel
benutzen, das mindestens 20mm länger als
die anderen Kabel ist.
Das Gerät ist mit einem fünfpoligen Kabel
des Typs H07RN-F (5 x 1,5 mm², in Bezug
auf den Querschnitt des Innenleiters)
ausgestattet.
Anschlussweise
• 220-240 V 1N~
Ein dreipoliges Kabel 3 x 4 mm² benutzen.
48
Die durch dieses Symbol
gekennzeichnete Klemme
verbindet die Teile miteinander, die
sich normalerweise am
Erdungspotential befinden.
Verbinden Sie die Geräte mittels
dieser Klemme entsprechend
miteinander, um den
Potentialausgleich dieser zu
erzielen.
Sinkt die Phasenspannung unter
190V~ könnte der Backofen einen
Leistungsabfall aufweisen, der
nicht durch das Produkt bedingt
wird.
• 380-415 V 2N~
Ein vierpoliges Kabel 4 x 2,5 mm²
benutzen.
• 380-415 V 3N~
Installation
Ein fünfpoliges Kabel 5 x 1,5 mm² benutzen.
Die angeführten Werte beziehen
sich auf den Querschnitt des
Innenleiters.
Fixer Anschluss
An der Speiseleitung einen allpoligen
Trennschalter gemäß der
Installationsrichtlinien vorsehen.
Der Trennschalter muss sich an einer gut
erreichbaren Stelle in Gerätenähe
befinden.
Anschluss über Stecker und Steckdose
Beim Anschluss sicherstellen, dass der
Stecker und die Steckdose der gleichen
Ausführung sind.
Keine Reduzierstecker, Adapter oder
Shunts verwenden, da diese zu
Hitzeentwickung oder Verbrennungen
führen können.
Austausch des Kabels
Elektrische Spannung
Stromschlaggefahr
5.2 Positionierung
Schweres Gerät
Gefahr von Verletzungen durch
Quetschung
• Das Gerät mithilfe von einer anderen
Person einschieben.
ESDE
Druck auf die offene Backofentür
Gefahr von Schäden an dem
Gerät
• Die offene Backofentür beim
Einschieben nicht als Hubvorrichtung
verwenden.
• Keinen übermäßigen Druck auf die
offene Backofentür ausüben.
Entwicklung von Wärme während
des Betriebs des Ofens
Brandgefahr
• Furnierungen, Klebstoffe oder
Kunststoffverkleidungen der
angrenzenden Möbel müssen
hitzebeständig sein (90°C).
• Die Stromzufuhr unterbrechen.
1. Für den Zugriff auf die Klemmenleiste das
hintere Gehäuse des Gerätes
abnehmen. Hierzu die
Befestigungsschrauben lösen.
2. Das Netzkabel austauschen.
3. Sicherstellen, dass die Kabel so
angeordnet sind, dass ein ungewollter
Kontakt mit dem Gerät ausgeschlossen
ist.
Unsachgemäße Installation
Gefahr von Schäden an
Personen
• Die Ablagefläche des Gerätes darf eine
Höhe von 160 mm nicht überschreiten.
Nivellierung
Mittels der vier Stellfüße das Gerät auf dem
Boden nivellieren. Die Auslenkung des
Fußes beträgt ungefähr 10 mm.
49
Installation
Dampabflussleitung
Auf der Rückseite des Gerätes (je nach
Modell) sind zwei Leitungen zum Auslassen
des beim Garen entstehenden Dampfes
vorhanden.
Diese müssen von jeglichen
Behinderungen frei gehalten
werden. Sie dürfen nicht
gequetscht werden.
Abstände
Unsachgemäße Installation
Gefahr von Schäden an dem Gerät
• Die Geräte dürfen nicht aufeinander
installiert werden, ohne dass der dafür
vorgesehene Stapelkit (auf Anfrage)
installiert worden ist. Dieser Kit muss an
beiden Geräten angebracht werden.
Das Gerät muss so positioniert werden,
dass es mindestens 50 mm von einer
eventuellen Rückwand und 30 mm von
einer eventuellen Seitenwand entfernt ist.
Bei Installation mehrerer Produkte
nebeneinander muss ein Mindestabstand
von 50 mm zwischen diesen eingehalten
werden.
50
Loading...
