Smeg A1C-6 User manual [SV]

Innehåll

1. ANVISNINGAR FÖR EN SÄKER OCH KORREKT ANVÄNDNING_ 108

2. INSTALLATION AV APPARATEN __________________________ 110

3. BESKRIVNING AV KONTROLLVRED_______________________ 112

4. ANVÄNDNING AV SPISHÄLLEN___________________________ 118

5. ANVÄNDNING AV UGNEN _______________________________ 120

6. TILLBEHÖR ___________________________________________ 121

7. TILLAGNINGSTIPS _____________________________________ 122

8. RENGÖRING OCH UNDERHÅLL __________________________ 128

9. SÄRSKILT UNDERHÅLL _________________________________ 131

DESSA ANVISNINGAR GÄLLER ENDAST FÖR DE ANVÄNDARLÄNDER VARS SYMBOLER FINNS ANGIVNA PÅ OMSLAGET TILL AKTUELL MANUAL.

ANVISNINGAR TILL INSTALLATÖREN: dessa är avsedda för installatören som ska installera utrustningen, inställda dess funktioner och genomföra en kontrolltest.

ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda råd, beskrivning av olika kommandon och vägledning för rengöring och underhåll av apparaten.

Mer information om produkterna hittar du på vår hemsida

www.smeg.com

107

Inledning

1. ANVISNINGAR FÖR EN SÄKER OCH KORREKT ANVÄNDNING

DENNA HANDBOK UTGÖR EN DEL AV APPARATEN. DEN SKA DÄRFÖR BEVARAS I GOTT SKICK OCH VARA LÄTTILLGÄNGLIG UNDER SPISENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER INNAN DU TAR SPISEN I BRUK. INSTALLATIONEN SKA UTFÖRAS AV BEHÖRIG PERSONAL OCH ENLIGT GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR PRIVAT BRUK OCH ÖVERENSSTÄMMER MED KRAVEN I GÄLLANDE EU-

DIREKTIV. APPARATEN ÄR KONSTRUERAD FÖR FÖLJANDE FUNKTIONER: TILLAGNING OCH UPPVÄRMNING AV MAT. ALL ANNAN ANVÄNDNING

ANSES OTILLBÖRLIG.

TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING.

LÅT INTE FÖRPACKNINGSMATERIALET LIGGA FRAMME UTAN UPPSIKT. SORTERA DE OLIKA MATERIALEN OCH LÄMNA DEM PÅ NÄRMASTE ÅTERVINNINGSSTATION.

ELSYSTEMET SKA UTAN UNDANTAG JORDAS I ENLIGHET MED GÄLLANDE SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.

NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN.

DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I NÄTKABELN.

OMEDELBART EFTER INSTALLATIONEN SKA EN KONTROLLTEST AV APPARATEN GENOMFÖRAS, DÅ NEDANSTÅENDE INSTRUKTIONER SKA FÖLJAS. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD.

FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.

KONTROLLERA ALLTID ATT VREDEN STÅR I LÄGET 0 (AV) NÄR DU ÄR KLAR MED ANVÄNDNINGEN AV SPISHÄLLEN.

108

SÄTT ALDRIG IN LÄTTANTÄNDLIGA ÄMNEN I UGNEN. DE KAN ANTÄNDAS OCH FÖRORSAKA BRAND.

Inledning

DEKALEN MED TEKNISKA DATA, SERIENUMMER OCH CE-MÄRKNING SITTER VÄL SYNLIG INUTI FÖRVARINGSUTRYMMET.

DEKALEN FÅR ALDRIG AVLÄGSNAS.

INSTALLERA INTE DENNA APPARAT PÅ EN UPPHÖJD PLATTFORM

APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VAR FÖRSIKTIG SÅ ATT DU INTE KOMMER ÅT VÄRMEELEMENTEN INUTI UGNEN.

PLACERA INTE GRYTOR PÅ SPISHÄLLEN OM BOTTNARNA INTE ÄR HELT JÄMNA OCH PLANA.

ANVÄND ALDRIG SPISHÄLLEN SOM ARBETSYTA.

VARNING: SÅ FORT DU MÄRKER EN SPICKA PÅ GLASHÄLLSYTAN, SKILJ

OMGÅENDE APPARATEN FRÅN ELNÄTET OCH KONTAKTA ETT AUKTORISERAT SERVICECENTER.

APPARATEN FÅR ENDAST ANVÄNDAS AV VUXNA. LÅT INTE BARN KOMMA I NÄRHETEN AV APPARATEN ELLER LEKA MED DEN.

DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DESSA DIREKTIV INNEHÅLLER EU-NORMERNA FÖR RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING..

INNAN DENNA APPARAT TAS I BRUK SKA ALLA DEKALER OCH SKYDDSFILM, PÅ SÅVÄL INSIDA SOM UTSIDA, TAS BORT.

Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av ett nonchalerande av ovanstående föreskrifter eller på grund av ingrepp på utrustningen eller användande av annat än originalreservdelar.

109

Anvisningar till installatören

2. INSTALLATION AV APPARATEN

Denna enhet är försedd med ett brandskydd av typ Y och får därför placeras mot en vägg som är högre än hällen.

Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på någon av utrustningens delar.

2.1 Nivåinställning

Justera de fyra stödbenen så att enheten är helt vågrätt. För justering lossas låsmuttern och stödbenet skruvas ut eller in. Justerlängden är ca 10 mm.

2.2 Elanslutning

Kontrollera att nätkabelns spänning och tvärsnittsarea överensstämmer med de värden som anges på dekalen placerad inuti förvaringsutrymmet. Denna dekal får aldrig avlägsnas.

Se till att det på anordningens matningsledning finns en jordfelsbrytare lätttillgänglig i närheten av apparaten, med ett kontaktgap som är lika med eller större än 3 mm.

Spisen är försedd med en

anslutningsterminal för elektrisk anslutning på baksidan (se följande schema). För att komma åt måste den bakre kåpan tas bort.

110

Anvisningar till installatören

För drift av 380-415V3N∼: använd en H05RR-typ femtrådig kabel (5 x 2,5 mm2).

För drift av 380-415V2N∼: använd en H05RR-typ fyrtrådig kabel (4 x 4 mm2).

För drift med 220-240V ∼: använd en H05RR-typ tretrådig kabel (3 x 6 mm2).

Kabeländen som ansluts till apparaten måste ha en jordledning (gul-grön) som är minst 20 mm längre.

Avsluta kabeldragning upp till nätanslutningen med en lämplig graderad femkanalig plugg (se data etikett) eller vid drift med 220-240V∼ nätanslutning med en trekanalig kontakt. Se till att kontakten och vägguttaget är av samma typ och uppfyller kraven i gällande regler. Se till att apparaten är korrekt jordad. Innan strömmen slås på måste du kontrollera att elledningen är ordentligt jordad. Undvik att använda adapters eller parallellkretsar.

2.3 Instruktioner för vägglåsning (endast vissa modeller)

1) Dra in skruven i väggen och koppla kedjan (B);

2) Koppla kedjan i hålet på spisens baksida vid gasledningen (A);

3) När kedjan är i läge skjuts spisen tillbaka mot väggen;

4) Höjden på skruvhålet får inte överstiga 800 mm (C).

111

Anvisningar till användaren

3. BESKRIVNING AV KONTROLLVRED

3.1 Frontkontrollpanel

Spisens alla kontrollvred och knappar finns på frontkontrollpanelen.

Användaren behöver bara trycka in den mittre knappen i en 1-2 sekunder för att kunna använda ugnen första gången eller efter ett strömavbrott.

BESKRIVNING AV SYMBOLER

UGNSTERMOSTAT UGNSFUNKTIONER

VÄNSTER KOKZON FRAM

BAKRE VÄNSTER KOKZON

MITTRE KOKZON HÖGER KOKZON BAK

HÖGER KOKZON FRAM

TERMOSTATVRED

Tillagningstemperatur väljs genom att du vrider vredet medurs till önskad temperatur, mellan 50 och 250°C. Indikeringslampan tänds för att visa att ugnen håller på att värmas upp. Den släcks när önskad temperatur har uppnåtts. Regelbundet blinkande betyder att ugnstemperaturen bibehålls konstant på den inprogrammerade nivån.

SIGNALLAMPA FÖR SPISHÄLL (A)

Signallampan A indikerar att en eller flera kokzoner värms upp. När alla vred är ställda på 0 slocknar lampan.

112

Anvisningar till användaren

FUNKTIONSVRED

Vrid vredet för att välja mellan följande funktioner:

INGEN FUNKTION INSTÄLLD

ÖVER OCH UNDER VÄRME

ÖVER- OCH UNDERVÄRME + VENTILATION

GRILLELEMENT

GRILLELEMENT + VENTILATION

UNDERVÄRME + VENTILATION

UNDERVÄRME+ VÄRMEELEMENT MED FLÄKT

VÄRMEELEMENT MED FLÄKT + VARMLUFT

UPPTINING

KONTROLLVRED PÅ SPISHÄLLEN

Standarduppvärmning

Cirkeln bredvid varje vred indikerar vilken kokzon det gäller. För att reglera värmen ska man trycka in och vrida vredet till önskat läge (1 till 9). Värmeregleringen är steglös, vilket innebär att apparaten även fungerar på mellanliggande värden. För att stänga av apparaten vrider du tillbaka vredet till 0.

Dubbla kokzoner

Cirkeln bredvid varje vred indikerar vilken kokzon det gäller. För att starta den inre kokzonen ska man trycka in och vrida vredet till önskat läge (1 till 9).

För att värma upp både de inre och de yttre kokzonerna, vrids vredet till

eller och släpps sedan. Vredet återgår då till 9. För att justera

intensiteten på värmen, vrids vredet motsols till önskat läge. För att återgå till enbart den inre kokzonen, vrid vredet tillbaka till 0 och sedan till önskat läge (1 till 9). För att stänga av apparaten vrider du tillbaka vredet till 0.

113

Anvisningar till användaren

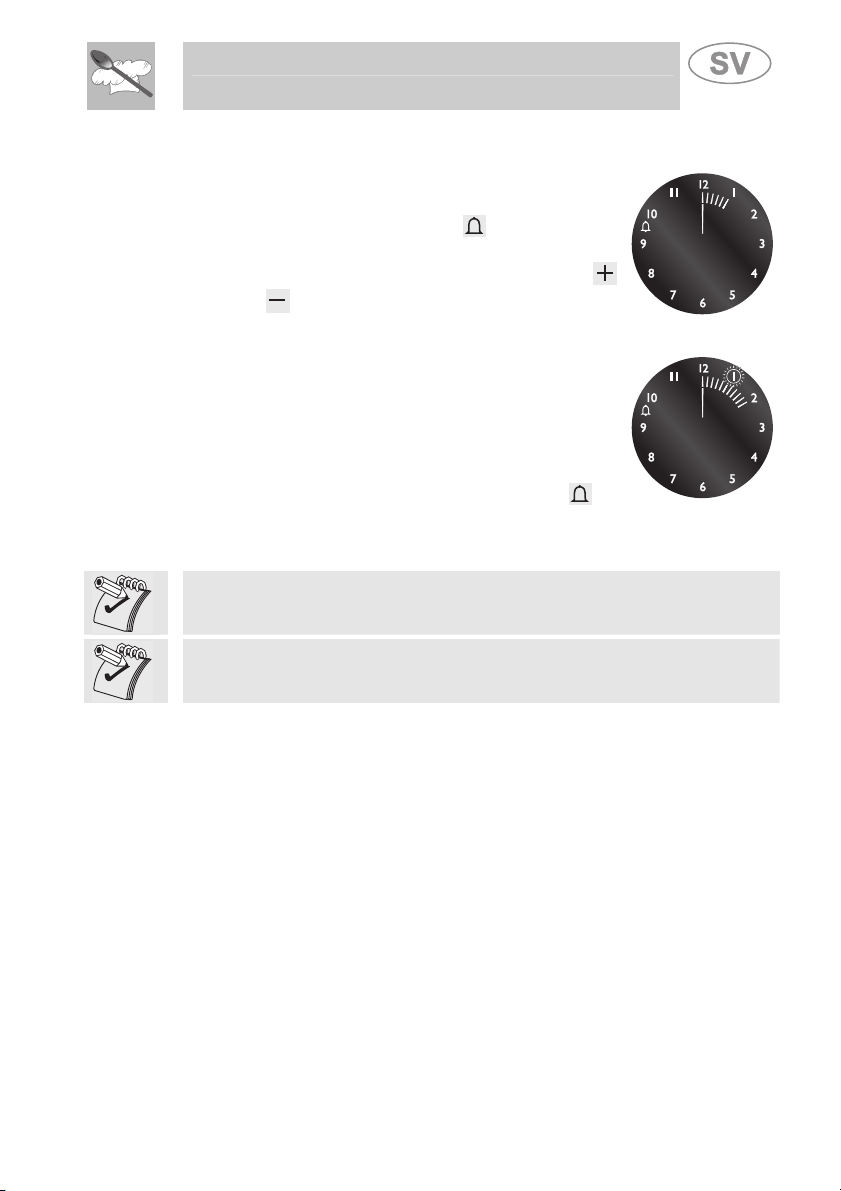

3.2 Analog Elektrisk Klocka (endast på vissa modeller)

LISTA FUNKTIONER

KNAPP FÖR MINUTRÄKNARE

KNAPP FÖR SLUT TILLAGNING

INSTÄLLNING AV KLOCKA OCH RESET

KNAPP FÖR ATT MINSKA VÄRDET

KNAPP FÖR ATT ÖKA VÄRDET

Det alarm som aktiveras vid slutet av varje programmering består av 10 ljudsignaler som upprepas 3 gånger vid ett intervall på cirka 1 minut. Man kan närsomhelst avbryta alarmet genom att trycka på någon av knapparna.

3.2.1 Inställning av klockslag

När ugnen används för första gången eller efter ett strömavbrott, blinkar displayen regelbundet. Genom att trycka på knappen

stoppar man

displayens blinkande. Tryck in knappen igen i 2 sekunder; man kan nu ställa in aktuellt klockslag. Man ändrar värdet genom att trycka på

knapparna

och ; varje knapptryck motsvarar en ökning eller minskning med en minut. Tryck på en av de två knapparna för att ändra värdet tills aktuellt klockslag visas. När 5 sekunder passerat sedan den senaste knapptryckningen startar klockan vid den tid som ställts in.

114
