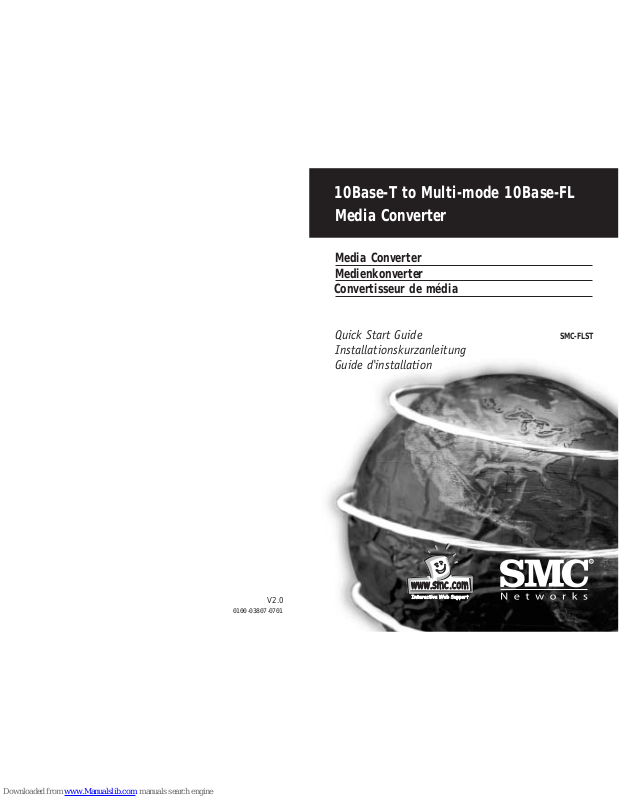

Page 1
V2.0
Quick Start Guide
Installationskurzanleitung
Guide d'installation
Media Converter
Medienkonverter
Convertisseur de média
SMC-FLST
0100-03807-0701
10Base-T to Multi-mode 10Base-FL
Media Converter
Page 2
English 2 - 5
German 6 - 9
French 10 -13
Copyright & Notes 14
Package Contents
The following items should be included in the package:
•One media converter unit
•One AC adapter
• Self-adhesive pads (4 pieces)
•User’s Manual CD-ROM
•Warranty Card
adapter
NOTE: Please visit us at www.smc-europe.com to register your
product and become eligible for various support services and
product information up-date!
Media Converter
English
1 2
Page 3
Setting Up
1. Installation
There are two options:
• Wall-mount - Insert two screws into the wall-mount hole fixtures
• Desktop - Affix the 4 self-adhesive pads as indicated.
Under Panel View of Unit Housing
2. Setting MDI / MDI-X
Refer to TABLE 1 to configure the correct MDI or MDI-X setting.
TABLE 1
English
English
Features
• Complies with IEEE 802.3 10Base-T/FL standard
• MDI /MDI-X push button selection for RJ-45 port connection
• Supports half-duplex
• Status LEDs to easily monitor network configuration
• Extended distances up to 2km (6,600 ft)
• External power supply
• FCC Class A & CE approved
General Guide
Front Panel View
Rear Panel View
Fiber optic port
Status LED
indicators
UTP port
(RJ-45)
10BASE-T to Multi-mode 10BASE-FL Media Converter
MDI/MDI-X
push button
Self-adhesive
pads
Self-adhesive
pads
Holes for wall-mounting
Push-button on
front panel
3 4
Page 4
3.Powering On
Connect the power adapter to the power jack (located on the
rear panel). Plug the adapter into power source. The green PWR
LED will light to indicate normal power status
4. Connecting & LED Guide
• LNK - Green light indicates link established.
• RCV - Yellow light indicates receiving data.
Packungsinhalt
Prüfen Sie, ob folgende Artikel enthalten sind:
•1 Medienkonverter
•1 Netzteil
•4 Selbstklebende Auflagepuffer
• CD-ROM mit Benutzerhandbuch
• Garantiekarte
Netzteil
HINWEIS: Bitte besuchen Sie uns unter www.smc-europe.com bzw.
www.smc.de, um Ihr Produkt zu registrieren. Damit stehen Ihnen
umfassende Supportleistungen, wie u.a. Support, Handbücher und
Updates, zur Verfügung.
Deutsch
English
AC Power jack
Medienkonverter
Fiber optic (ST interface)
UTP (RJ-45 interface)
5 6
Page 5
Merkmale und Funktionen
• Erfüllt den Standard IEEE 802.3 10Base-T/FL
• MDI/MDI-X-Auswahl über Druckknopf für RJ-45-Anschluss
• Unterstützt Halbduplex
• Status-LEDs zur leichten Netzwerküberwachung
• Erweiterte Distanzen von bis zu 2 km
• Externe Stromversorgung
• FCC Klasse A & CE-zertifiziert
Allgemeiner Überblick
Einrichtung
1. Montage
Es gibt zwei Möglichkeiten:
• Wandmontage – Setzen Sie zwei Schrauben in die für die
Wandmontage vorgesehenen Löcher ein.
• Tischaufstellung – Bringen Sie die vier Auflagepuffer wie
abgebildet an.
Ansicht des Gehäuses von unten
2.MDI / MDI-X einrichten
In Tabelle 1 finden Sie die korrekte Kabelkonfiguration zur MDIoder MDI-X-Einstellung.
TABELLE 1
Ger t
Kabelkon-
figuration
Auswahl
Hub oder Switch
Hub oder Switch
DEE (Netzkarte)
DEE (Netzkarte)
1:1
Kreuz
1:1
Kreuz
MDI-X
MDI
MDI
MDI-X
Ansicht von vorn
Ansicht von hinten
Glasfaseranschluss
Status-LEDs
UTP-Anschluss
(RJ-45)
Medienkonverter 10Base-T auf Multimode-10Base-FL
MDI/MDI-X-
Druckknopf
Selbstklebende
Auflagepuffer
Selbstklebende
Auflagepuffer
Löcher zur Wandmontage
Druckknopf auf
Gehäusevorderseite
Deutsch
Deutsch
7 8
Page 6
3. Einschalten
Schließen Sie das Netzkabel an den Netzanschluss (auf der Rückseite)
an. Schließen Sie das Netzteil an eine Netzsteckdose an. Die grüne
Stromversorgungs-LED (PWR) beginnt zu leuchten, was den normalen
Betriebszustand darstellt.
4.Verbinden und LEDs
• LNK – Leuchtet grün, wenn eine Verbindung hergestellt wurde.
• RCV – Leuchtet gelb, wenn Daten empfangen werden.
Contenu de l’emballage
L’emballage doit contenir les éléments suivants :
•1 convertisseur de média
•1 transformateur CA
•4 patins adhésifs
• CD-ROM contenant le Manuel d’installation
• Carte de garantie
Transformateur
REMARQUE: Rendez-vous sur le site www.smc-europe.com/fr pour
enregistrer votre produit. Vous pourrez ainsi bénéficier d’un ensemble
de services d’assistance et recevoir des informations sur les mises à
jour des produits.
Glasfaser
(ST Schnittstelle)
UTP
(RJ-45-Schnittstelle)
Netzanschluss
Convertisseur de média
Français
Deutsch
9 10
Page 7
CARACTÉRISTIQUES
• Conforme à la norme IEEE 802.3 10BASE-T/FL
• Bouton poussoir MDI / MDI-X pour port RJ-45
• Support du mode Half Duplex
• Témoins d’état pour le contrôle aisé de la configuration du réseau
• Fonctionnement jusqu’à une distance de 2 km
• Alimentation externe
• Conforme aux normes FCC Classe A et CE
PRÉSENTATION GÉNÉRALE
MISE EN SERVICE
1. Installation
Il existe deux types d’installation :
• Fixation murale – Fixez le convertisseur à l’aide de deux vis.
• Fixation à plat – Collez les quatre patins adhésifs comme indiqué
dans la figure ci-dessous.
Vue arrière du boîtier de fixation de l’unité
2.Configuration MDI / MDI-x
Pour la configuration MDI ou MDI-x, reportez-vous au TABLEAU 1.
TABLEAU 1
Unit
C blage
S lection
Concentrateur
ou commutateur
ETD (carte r seau NIC)
Droit
Crois
Droit
Crois
S lectionner MDI-X
S lectionner MDI
S lectionner MDI
S lectionner MDI-X
Concentrateur
ou commutateur
ETD (carte r seau NIC)
Bouton poussoir
MDI / MDI-x
Patins
adhésifs
Patins
adhésifs
Orifices pour fixation murale
Bouton poussoir
sur la façade avant
Français
Français
11 12
Vue de la façade avant
Vue de la façade arrière
Port à fibre optique
Témoin
s d’état
Port UTP
(RJ-45)
Convertisseur de média 10BASE-T vers 10BASE-FL multi-mode
Page 8
3.Mise en marche
Branchez le câble du transformateur sur la prise d’alimentation CA
(située sur la façade arrière). Branchez le transformateur sur une
source d’alimentation. Le témoin lumineux PWR vert s’allume pour
indiquer que l’appareil est sous tension.
4. Fonctions des témoins et liaisons
• LNK – La lumière verte indique qu’une liaison est établie.
• RCV – La lumière jaune indique la réception de données.
Warranty
Complete warranty information for all SMC products is available on
the SMC web site at www.smc-europe.com and in the English
manual on the CD-Rom.
Full Installation Manual
Full installation manual in English is provided on the
Installation CD-Rom.
Copyright
Information furnished by SMC Networks, Inc. (SMC) is believed to
be accurate and reliable.
However, no responsibility is assumed by SMC for its use, nor for
any infringements of patents or other rights of third parties
which may result from its use. No license is granted by
implication or otherwise under any patent or patent rights of
SMC. SMC reserves the right to change specifications at any time
without notice.
Trademarks:
SMC is a registered trademark and EZ Connect is a trademark of
SMC Networks, Inc. Other product and company names are
trademarks or registered trademarks of their respective holders.
Fibre optique (interface ST)
UTP (interface RJ-45)
Prise CA
Copyright
Français
13 14
