SMC Networks SMC7004VWBR, 7004VWBR - annexe 1, Barricade SMC7004VWBR V.2 Quick Installation Manual

Quick Installation Guide
Installationskurzanleitung
Guide d'installation rapide
Guía de inicio rápido
Guida rapida all'avvio

EZ 3-Click Installation - Barricade™2.4GHz 11 Mbps Wireless Cable/DSL Broadband Router
EZ 3-Click Installation - Barricade™ 2,4 GHz 11 Mbit/s Wireless Kabel-/DSL-Breitband-Router
Installation EZ 3-Click - Routeur Barricade™sans fil haut débit Câble/DSL 2.4GHz 11Mbps
Instalación EZ 3-Click - Router de banda ancha de cable/DSL con acceso inalámbrico
de 2,4 GHz y 11 Mbps Barricade

™

Configurazione guidata EZ 3-Click - Router a banda larga wireless via cavo/DSL 2,4GHz 11 Mbps Barricade

™

SMC7004VWBR V.2

Barricade™2.4GHz 11Mbps Wireless
Cable/DSL Broadband Router

Model Number: SMC7004VWBR V.2

Publication Number: 150200006400A

Edition Number: E022002-R02 F1.0

Part Number: 01-750-9819-QIG

Issue: May 2003

BarricadeTM2.4 GHz 11Mbps Wireless Cable/DSL
Broadband Router

SMC7004VWBR V.2

Thank you for choosing the SMC Networks Wireless Cable/DSL
Broadband Router. This EZ Quick Installation Guide provides simple
setup instructions. For more additional information, see the
manual included on the CD-ROM.

Box Contents:

• One Barricade

™

Wireless Broadband Router

• One Power Adapter

• One Ethernet Cable

• One Quick Installation Guide

• One EZ 3-Click Installation Wizard and Documentation CD-ROM

Before you begin verify the following:

• All of the box contents are included.

• At least one windows-based computer has a CD-ROM Drive*.

• You have any additional CAT-5 Ethernet cables required to
connect other computers.

• Each computer has an internal or external Ethernet Network
adapter correctly installed.

• A Cable/DSL modem is installed and the Internet connection
is working on at least one computer.

*Note: A CD-ROM drive is only required if you want to use the EZ 3-Click
Installation Wizard application to configure your Barricade

™

. The process
can be completed manually through the web interface. Directions are
outlined in the manual.

Contents

English

1 2

Step 1... Unpack

Note: If the PC you are

running this installation
utility from has a static IP
address, you will need to
change the IP settings to
DHCP. For information on
how to do this, please see
the manual.

English 2 - 8

Deutsch 9 - 15

Français 16 -22

Español 23 -29

Italiano 30 -36

Compliances, Copyright & Notes 37 -40

Once you have all of your computers connected, you are ready
to install the EZ 3-Click Installation Wizard.

• Remove the CD-ROM from the box.

• If the computer is off, turn it on.

• When the computer boots up, insert the CD-ROM into the

CD-ROM drive of the computer that is connected to the
Barricade

™

.

Note: The screen shown below will appear only if the Autorun feature is
enabled. If the EZ 3-Click Installation Wizard does not start automatically,
follow the steps below to start the program:

1. Double-click the [My Computer] icon.

2. Double-click on CD-ROM or Compact Disc icon to view the

contents of the CD.

3. Click on the [EZ Install] Icon to launch the program.

English

English

Connect all of the computers that you want to have share your
Internet connection. This is necessary to detect that each device
is properly connected. It is safe to connect and disconnect
Ethernet cables from your computer(s), Barricade™, or broadband
modem when it is turned on.

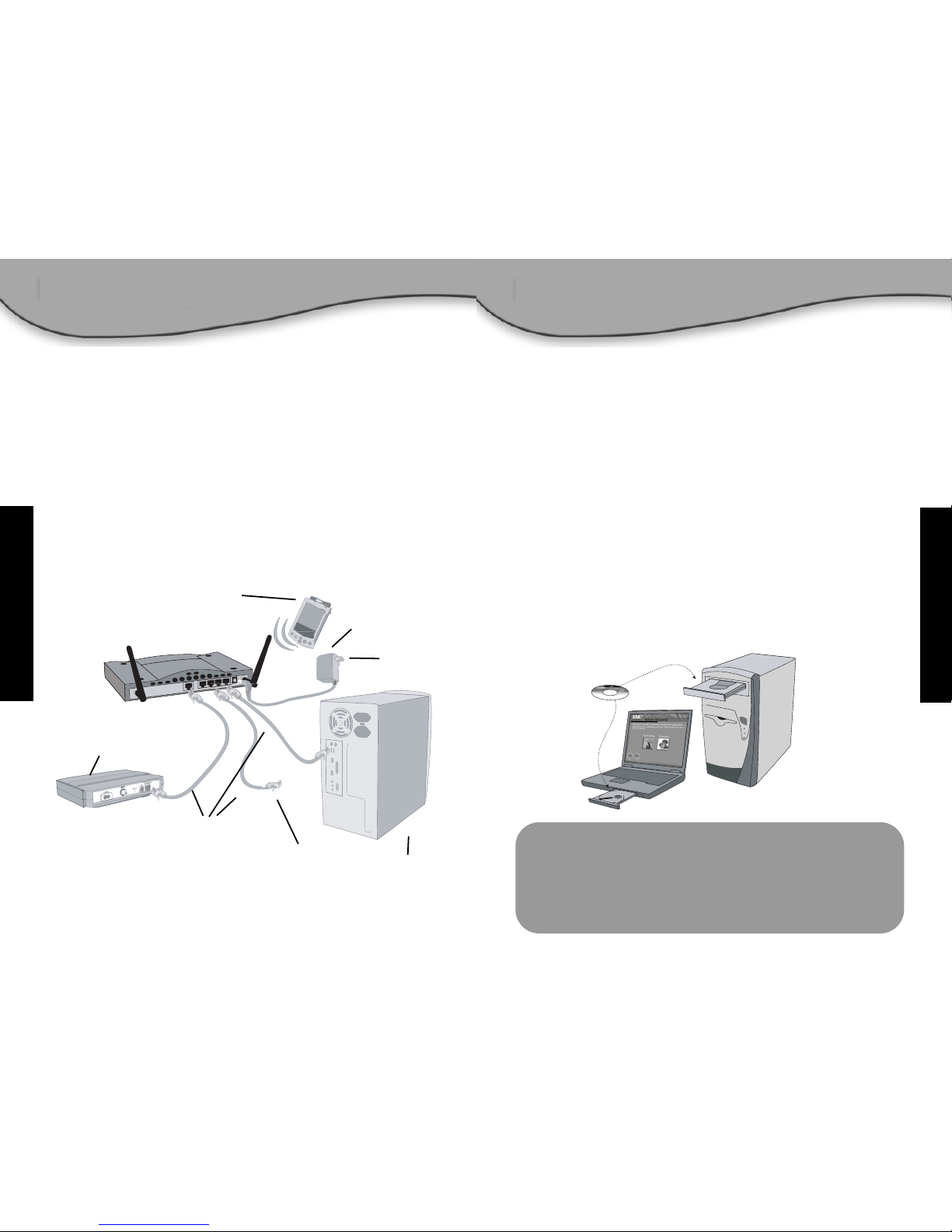

Use the diagram below to assist you with setting up your network:

Note: Please use standard Category 5 (CAT-5) Ethernet cables with RJ-45
connectors.

3

4

Step 2... Get Connected

Computer One

Power

Adapter

Broadband

Modem(Cable/DSL)

Ethernet

Cables

To Computer

Two

To AC Wall

Outlet

PDA with

Wireless Compact

Flash Card

Step 3... Begin

Macintosh Users!

If you are setting up the Barricade

™

Router in an ALL
Macintosh network, please see Appendix A for specialized
directions on configuring and setting up the Barricade

™

manually. The EZ 3-Click Installation Wizard is not compatible
with the MacOS.

Configuring Your Macintosh Computer

Once you have connected the Barricade

™

Router to your Broadband
modem, then connect your Macintosh to the Barricade™, you are
ready to configure your computer to connect to your Barricade™.

Once you have connected these devices, using CAT-5 Ethernet
cabling, please check the Barricade

™

port lights to verify that

you have a good connection.

• The WAN light verifies that you have good connection from your

broadband modem to the Barricade

™

.

• The PORT light verifies that you have a good connection

between a computer and the Barricade

™

. This light will also

display the connection speed (10Mbps or 100Mbps).

If you connect all the devices together and don’t get a valid
WAN / PORT light status, then please check the cables.

Once you have verified that you have a good network connection
to all of your devices, then you will need to check your computers
network settings. To do this, please follow the following steps:

Step 1 - Configure TCP/IP Settings

1. Pull down the [Apple] Menu, then click

the [Control Panels] option and select
[TCP/IP].

2. In the TCP/IP dialog box, make sure that [Ethernet] is selected
in the [Connect Via:] field.

If the [Using DHCP Server] is already selected in the [Configure]
field, then your computer is already configured for a DHCP
connection. Please verify your IP information against the
information outlined below:

• IP address is now 192.168.2.xxx (Where xxx is a number
from 1-253).

• Subnet Mask is 255.255.255.0.

• Default Gateway is 192.168.2.1.

If you have that information listed in your IP information then
you are ready to configure the Barricade

™

. Please go to:

Step 2 – Disable HTTP Proxy.
If not, then please continue with the steps below.

3. Set the [Configure] option to [Using DHCP Server], then close
the [TCP/IP] dialog box and you will be prompted to save
the settings.

4. Click the [Save] button to save the new changes.

English

English

5 6

Step 2 - Disable HTTP Proxy

Once you have a valid IP address on your computer, you are ready
to configure the Barricade

™

for your Internet Provider. Before you
can access the web-based administration page, you will need to
verify that the HTTP Proxy feature of your Web browser is disabled.

To do this, please follow the steps below depending
on the browser you are using.

Internet Explorer

1. Open Internet Explorer and click [Stop].

Click [Edit] and select [Preferences].

2. In the Internet Explorer

Preferences window, under
Network, select [Proxies].

3. Uncheck all checked boxes

and click [OK].

English

English

Netscape

1. Open Netscape and click [Stop].
Click [Edit] and select [Preferences].

2. In the [Preferences] dialog box, on the
left-hand column labeled [Category],
click the [Advanced] option.

3. Under the [Advanced] category, select
the [Proxies] option.

4. Select [Direct Connection to the
Internet] option and click [OK].

Step 3 – Configure the Barricade

™

When you can access the web-based Administration page, follow
the configuration steps outlined in the manual. Because the
Barricade™uses a platform-independent design, the configuration
for Windows-based machines is the same for computers running on
Apple OS.

7 8

BarricadeTM2,4 GHz 11MBit/s Wireless Kabel-/DSL-Breitband-Router
SMC7004VWBR V.2

Danke, dass Sie sich für den Wireless Kabel-/DSL-Breitband-Router von
SMC Networks entschieden haben. Dieses Installations-handbuch enthält
eine einfache Kurzanleitung. Weitere Informationen finden Sie im
ausführlichen Handbuch auf der CD-ROM.

Lieferumfang:

• Ein Barricade

(TM

Wireless Breitband-Router

• Ein Netzteil

• Ein Ethernet-Kabel

• Eine Installationskurzanleitung

• Eine CD-ROM mit EZ 3-Click-Installationsassistent
und Dokumentation

Prüfen Sie vor Beginn Folgendes:

• Der Packungsinhalt ist vollständig.

• Mindestens ein Windows-basierter Computer verfügt über ein
CD-ROM-Laufwerk.*

• Sie verfügen über alle zusätzlichen Ethernet-Kabel (Kat. 5), die
für den Anschluss an andere Computer erforderlich sind.

• An jedem Computer ist ein interner oder externer Ethernet­Netzwerkadapter ordnungsgemäß installiert.

• Ein Kabel-/DSL-Modem ist installiert und mindestens ein
Computer hat eine Internet-Verbindung.

*Hinweis: Ein CD-ROM-Laufwerk ist nur erforderlich, falls Sie Ihren
Barricade

™

mit dem EZ 3-Click-Installationsassistent konfigurieren
möchten. Der Prozess kann manuell über die Web-Schnittstelle ausgeführt
werden. Anweisungen hierzu finden Sie im Handbuch.

Schließen Sie alle Computer an, die Ihre Internet-Verbindung
nutzen sollen. Dies ist notwendig, um zu prüfen, ob alle Geräte
ordnungsgemäß angeschlossen sind. Sie können Ethernet-Kabel
problemlos mit Ihrem Computer bzw. mit Ihren Computern, Ihrem
Barricade™oder Breitbandmodem verbinden oder die Verbindung zu
diesen trennen, während diese Geräte eingeschaltet sind.

Richten Sie Ihr Netzwerk mit Hilfe des nachstehenden Diagramms ein:

Hinweis: Bitte verwenden Sie Ethernet-Standardkabel der Kategorie
5 (Kat. 5) mit RJ-45-Steckern.

Deutsch

10

Deutsch

9

Schritt 1... Auspacken

Hinweis: Wenn der PC,

von dem Sie dieses
Installationshilfsprogramm
ausführen, über eine statische IP­Adresse verfügt, müssen Sie die IP­Einstellungen in DHCP ändern.
Weitere Informationen zu den hierzu
erforderlichen Schritten finden Sie
im Handbuch.

Erster Computer

Netzteil

Breitbandmodem

(Kabel/DSL)

Ethernet-

Kabel

Zum zweiten

Computer

Zur

Netzsteckdose

PDA mit

Wireless Compact

Flash-Karte

Schritt 2... Anschließen

Wenn Sie alle Computer verbunden haben, können Sie
den EZ 3-Click-Installationsassistenten installieren.

• Nehmen Sie die CD-ROM aus dem Paket.

• Wenn der Computer ausgeschaltet ist, schalten Sie ihn ein.

• Legen Sie die CD-ROM beim Start des Computers in das

CD-ROM-Laufwerk des Computers ein, der mit dem Barricade

™

verbunden ist.

Hinweis: Der Bildschirm unten wird nur angezeigt, wenn die
Autostartfunktion aktiviert ist. Wenn der EZ 3-Click-Installationsassistent
nicht automatisch startet, befolgen Sie die unten aufgeführten Schritte,
um das Programm zu starten:

1. Doppelklicken Sie auf das Symbol [My Computer] (Arbeitsplatz)

auf Ihrem Desktop.

2. Doppelklicken Sie auf die CD-ROM- oder das CD-Symbol, um den

Inhalt der CD anzuzeigen.

3. Klicken Sie auf [EZ Install] (Installation), um das Programm

zu starten.

Konfigurieren Ihres Macintosh-Computers

Nachdem Sie den Barricade

™

-Router mit Ihrem Breitbandmodem
und dann Ihren Macintosh mit dem Barricade™verbunden haben,
können Sie Ihren Computer für die Verbindung zu Ihrem Barricade

™

konfigurieren.

Nachdem Sie diese Geräte mit Ethernet-Kabel (Kat. 5) verbunden
haben, prüfen Sie bitte die Port-LEDs des Barricade

™

, um zu prüfen,

ob eine gute Verbindung besteht.

• Die WAN-LED zeigt an, dass zwischen dem Breitbandmodem und

dem Barricade

™

eine gute Verbindung besteht.

• Die PORT-LED zeigt an, dass zwischen einem Computer und dem

Barricade

™

eine ordnungsgemäße Verbindung besteht. Diese LED
zeigt zudem die Verbindungsgeschwindigkeit an (10 Mbit/s oder
100 Mbit/s).

Wenn Sie alle Geräte miteinander verbinden und keinen
ordnungsgemäßen WAN-/PORT-LED-Status erhalten, prüfen
Sie bitte die Kabel.

Wenn Sie sichergestellt haben, dass zu all Ihren Geräten eine
ordnungsgemäße Netzwerkverbindung hergestellt wurde, müssen
Sie die Netzwerkeinstellungen Ihres Computers überprüfen.
Führen Sie hierzu die folgenden Schritte aus:

Schritt 1. Konfigurieren der
TCP/IP-Einstellungen

1. Öffnen Sie das Menü [Apple], klicken
Sie auf [Control Panels] (Kontrollfelder)
und wählen Sie dann [TCP/IP] aus.

Deutsch

Deutsch

Hinweis für Macintosh-Benutzer:

Wenn Sie den Barricade

(tm)

in einem Netzwerk mit
ausschließlich Macintosh-Computern einrichten, lesen Sie
bitte in Anhang A die speziellen Anweisungen zur manuellen
Konfiguration und Einrichtung des Barricade™. Der EZ 3-Click­Installationsassistent ist nicht mit MacOS kompatibel.

Schritt 3... Anfangen

11 12

2. Vergewissern Sie sich, dass im Dialogfeld [TCP/IP] die Option
[Ethernet] im Feld [Connect Via:] (Verbindung) ausgewählt ist.

Wenn die Option [Using DHCP Server] (DHCP Server) bereits im
Feld [Configure] (Konfigurationsmethode) ausgewählt ist, ist Ihr
Computer bereits für eine DHCP-Verbindung konfiguriert. Bitte
vergleichen Sie Ihre IP-Informationen mit den unten aufgeführten
Informationen:

• Die IP-Adresse ist jetzt 192.168.2.xxx (xxx ist hierbei eine
Zahl von 1-253).

• Die Subnetzmaske (Subnet Mask) ist 255.255.255.0.

• Der Standardgateway (Default Gateway) ist 192.168.2.1.

Wenn diese Information bei Ihren IP-Informationen aufgelistet
werden, können Sie den Barricade

™

konfigurieren. Bitte fahren

Sie mit folgendem Schritt fort:

Schritt 2. Deaktivieren des HTTP-Proxy.

Fahren Sie andernfalls mit den nachstehenden Schritten fort.

3. Setzen Sie die Option [Configure] (Konfigurationsmethode)
auf [Using DHCP Server] (DHCP Server) und schließen Sie das
Dialogfeld [TCP/IP]. Anschließend werden Sie aufgefordert,
die Einstellungen zu speichern.

4. Klicken Sie auf [Save] (Sichern), um
die neuen Änderungen zu speichern.

Schritt 2. Deaktivieren des HTTP-Proxy

Wenn Sie über eine gültige IP-Adresse für Ihren Computer
verfügen, können Sie den Barricade

™

für Ihren Internet-Anbieter
konfigurieren. Bevor Sie auf die Web-basierte Administrationsseite
zugreifen können, müssen Sie sich vergewissern, dass die
HTTP-Proxy-Funktion Ihres Web-Browsers deaktiviert ist. Führen
Sie hierzu bitte je nach dem von Ihnen verwendeten Browser
die entsprechenden Schritte aus.

Internet Explorer

1. Öffnen Sie den Internet Explorer und klicken

Sie auf die Schaltfläche [Stop] (Abbrechen).
Klicken Sie auf [Edit] (Bearbeiten) und
anschließend auf [Preferences] (Einstellungen).

2. Wählen Sie im Fenster

[Preferences] (Einstellungen)
unter [Network] (Netzwerk) die
Option [Proxies] (Proxys) aus.

3. Deaktivieren Sie alle Optionen

und klicken Sie auf [OK].

Deutsch

Deutsch

13

14

Netscape

1. Öffnen Sie den Netscape-Browser und klicken
Sie auf die Schaltfläche [Stop] (Abbrechen).
Klicken Sie auf [Edit] (Bearbeiten) und wählen
Sie [Preferences] (Einstellungen).

2. Wählen Sie im Dialogfeld [Preferences]
(Einstellungen) in der linken Spalte [Category]
(Kategorie) die Option [Advanced] (Erweitert) aus.

3. Wählen Sie in der Kategorie [Advanced]
(Erweitert) die Option [Proxies]
(Proxys) aus.

4. Wählen Sie [Direct Connection to the
Internet] (Direkte Verbindung zum Internet)
aus und klicken Sie auf [OK].

Schritt 3. Konfigurieren des Barricade

TM

Wenn Sie auf die Web-basierte Administrationsseite zugreifen
können, führen Sie die im Handbuch aufgeführten
Konfigurationsschritte aus. Da der BarricadeTMein
plattformunabhängiges Design besitzt, sind die
Konfigurationsschritte für Windows-basierte und Mac OS
Computer identisch

Français

Deutsch

Routeur BarricadeTMsans fil haut débit Câble/DSL 2.4GHz
11Mbps

SMC7004VWBR V.2

Merci d’avoir choisi le routeur sans fil haut débit Câble/DSL
de SMC Networks. Ce Guide d’installation rapide fournit des
instructions d’installation simples. Pour plus d’informations,
consultez le manuel présent sur le CD-ROM.

Contenu de l’emballage :

• Un routeur Barricade

TM

haut débit sans fil

• Un cordon d’alimentation

• Un câble Ethernet

• Un Guide d’installation rapide

• Un CD-ROM contenant l’assistant EZ 3-Click Installation Wizard
et la documentation

Avant de commencer, vérifiez les points suivants :

• Le contenu de l’emballage doit être complet.

• Un ordinateur sous Windows au moins doit disposer d’un lecteur
de CD-ROM*.

• Vous devez disposer de tous les câbles Ethernet CAT-5
supplémentaires éventuellement nécessaires à la connexion
d’autres ordinateurs.

• Chaque ordinateur doit disposer d’une carte réseau Ethernet
interne ou externe correctement installée.

• Un modem Câble/DSL doit être installé et la connexion Internet
doit fonctionner sur au moins un ordinateur.

*Remarque : un lecteur de CD ROM n’est nécessaire que si vous souhaitez
utiliser l’application EZ 3-Click Installation Wizard pour configurer votre
routeur BarricadeTM. L’opération peut être effectuée manuellement au
travers de l’interface Web. Des instructions sont fournies dans le manuel.

15

16

Remarque : si le PC à partir
duquel vous exécutez cet utilitaire
d’installation est doté d’une
adresse IP statique, vous devrez
paramétrer IP en DHCP. Pour des
informations sur la manière de
procéder, consultez le manuel.

Étape 1… Déballez

Connectez tous les ordinateurs qui devront bénéficier du partage
de votre connexion Internet. Cette opération est nécessaire pour
détecter que chaque périphérique est correctement raccordé. Vous
pouvez sans danger connecter et déconnecter les câbles Ethernet
des ordinateurs, du routeur Barricade™ou du modem haut débit
lorsque ceux-ci sont sous tension.

Aidez-vous du schéma ci-dessous pour installer votre réseau :

Remarque : utilisez des câbles Ethernet standard de catégorie 5 (CAT-5)
avec des connecteurs RJ-45.

Français

Français

Lorsque vos ordinateurs sont tous connectés, vous êtes prêt
à installer l’assistant EZ 3-Click Installation Wizard.

• Retirez le CD-ROM de son boîtier.

• Si l’ordinateur est éteint, allumez-le.

• Lorsque l’ordinateur a démarré, insérez le CD-ROM dans
le lecteur de l’ordinateur connecté au routeur Barricade

™

.

Remarque : l’écran présenté ci-dessous n’apparaît que si la fonction de
démarrage automatique est activée. Si l’assistant EZ 3-Click Installation
Wizard ne démarre pas automatiquement, effectuez les étapes suivantes
pour le faire démarrer :

1. Double-cliquez sur l’icône [My Computer] (Poste de travail).

2. Double-cliquez sur l’icône de CD-ROM ou de disque compact
pour voir le contenu du CD-ROM.

3. Cliquez sur l’icône [EZ Install] pour lancer le programme.

Ordinateur 1

Prise

d’alimentation

Modem haut débit

(Câble/DSL)

Câbles

Ethernet

Vers

Ordinateur 2

Vers la prise

secteur murale

PDA avec

carte Compact

Flash sans fil

Utilisateurs de Macintosh !

Si vous installez le routeur BarricadeTMdans un réseau
spécifiquement Macintosh, consultez l’annexe A pour des
directives spéciales sur la configuration et l’installation
manuelles du routeur BarricadeTM. L’assistant EZ 3-Click
Installation Wizard n’est pas compatible avec MacOS.

17 18

Étape 2… Connectez

Étape 3… Démarrez

Configuration de votre ordinateur Macintosh

Une fois que vous avez connecté le routeur Barricade

™

à votre
modem haut débit puis connecté votre Macintosh au routeur
Barricade™, vous êtes prêt à configurer votre ordinateur pour
la connexion à votre routeur Barricade™.

Après avoir connecté ces périphériques au moyen d’un câblage
Ethernet CAT-5, examinez les témoins lumineux des ports du
routeur Barricade

™

pour vérifier que votre connexion est correcte.

• Le témoin WAN atteste du bon fonctionnement de la connexion

entre votre modem haut débit et le routeur Barricade

™

.

• Le témoin PORT atteste du bon fonctionnement de la connexion

entre l’ordinateur et le routeur Barricade

™

. Ce témoin montre
aussi la vitesse de la connexion (10 Mbps ou 100 Mbps).
Si, après avoir connecté tous les périphériques, vous n’obtenez
pas un état correct des témoins WAN/PORT, vérifiez les câbles.

Après avoir vérifié la connexion réseau avec tous vos
périphériques, vous devez vérifier les paramètres réseau
de vos ordinateurs. Pour ce faire, procédez comme suit :

Étape 1 - Configuration des paramètres
TCP/IP

1. Déroulez le menu [Apple] (Pomme),
cliquez sur l’option [Control Panels]
(Tableaux de bord) et sélectionnez
[TCP/IP].

Français

Français

2. Dans la boîte de dialogue TCP/IP, vérifiez que l’option [Ethernet]
est sélectionnée dans la zone [Connect Via:] (Se connecter via).

Si l’option [Using DHCP Server] (Utiliser un serveur DHCP) est
sélectionnée dans la zone [Configure] (Configuration), votre
ordinateur est déjà configuré pour une connexion DHCP. Vérifiez
vos informations IP par rapport aux informations suivantes :

• L’adresse IP doit maintenant être 192.168.2.xxx (où xxx est
un nombre compris entre 1 et 253).

• Le masque de sous-réseau doit être 255.255.255.0.

• La passerelle par défaut doit être 192.168.2.1.

Si vos informations IP correspondent, vous êtes prêt à configurer
le routeur Barricade

™

. Consultez la section :

Étape 2 - Désactivation du Proxy HTTP.

Si cela n’est pas le cas, continuez à effectuer les opérations
indiquées sur la page suivante.

3. Affectez la valeur [Using DHCP Server] (Utiliser un serveur
DHCP) à la zone [Configure] (Configuration), puis refermez la
boîte de dialogue [TCP/IP] ; un message vous demande
d’enregistrer les paramètres.

4. Cliquez sur le bouton [Save]
(Enregistrer) pour enregistrer
les modifications.

19 20

Étape 2 - Désactivation du Proxy HTTP

Lorsque l’adresse IP de votre ordinateur est correcte, vous êtes prêt
à configurer le routeur Barricade

™

pour votre Fournisseur d’Accès
Internet. Avant d’accéder à la page Web d’administration, vous
devez vérifier que la fonctionnalité Proxy HTTP de votre navigateur
Web est désactivée. Pour ce faire, effectuez les étapes suivantes
en fonction du navigateur que vous utilisez.

Internet Explorer

1. Ouvrez Internet Explorer et cliquez sur le bouton

[Stop] (Arrêter). Cliquez sur [Edit] (Edition),
puis sur [Preferences] (Préférences).

2. Dans la boîte de dialogue qui

s’affiche, sous [Network]
(Réseau), sélectionnez [Proxies]
(Serveur proxy)

3. Désactivez toutes les cases à

cocher, puis cliquez sur [OK].

Netscape

1. Ouvrez Netscape et cliquez
sur [Stop] (Arrêter).
Cliquez sur [Edit] (Edition), et
sur [Preferences] (Préférences).

2. Dans la boîte de dialogue qui s’affiche,
dans la colonne de gauche [Category]
(Catégorie), sélectionnez
[Advanced] (Avancé).

3. Dans la zone [Advanced] (Avancé),
sélectionnez [Proxies] (Serveur proxy).

4. Activez l’option [Direct Connection to
the Internet] (Connexion directe à Internet),
puis cliquez sur [OK].

Étape 3 - Configuration du routeur Barricade

™

Lorsque vous pouvez accéder à la page Web d’administration,
effectuez les étapes de configuration indiquées dans le manuel.
Comme le routeur Barricade™utilise une conception indépendante
de la plate-forme, la configuration des ordinateurs sous Windows
est la même que celle des ordinateurs sous MacOS.

Français

Français

21 22

Router de banda ancha de cable/DSL con acceso inalámbrico
de 2,4 GHz y 11 Mbps Barricade

TM

SMC7004VWBR V.2

Gracias por escoger el router de banda ancha de cable/DSL con
acceso inalámbrico de SMC Networks. En este manual de instalación
rápida EZ encontrará instrucciones de instalación sencillas. Si desea
más información, consulte el manual incluido en el CD-ROM.

Contenido de la caja:

• Un router de banda ancha con acceso inalámbrico Barricade

™

• Un adaptador de corriente

• Un cable Ethernet

• Un manual de instalación rápida

• Un CD-ROM con el asistente de instalación EZ 3-Click
y documentación

Antes de empezar compruebe que:

• La caja contenga todos los componentes.

• Como mínimo un ordenador con Windows disponga de unidad
de CD-ROM*.

• Tenga cables Ethernet CAT-5 adicionales para conectar
con otros ordenadores.

• Todos los ordenadores tengan bien instalado un adaptador
de red Ethernet interno o externo.

• Haya instalado un módem de cable o DSL y que como mínimo
un ordenador disponga de conexión a Internet.

*Nota: La unidad de CD-ROM sólo es necesaria si se quiere utilizar el
asistente de instalación EZ 3-Click para configurar el Barricade

™

. Este
proceso puede efectuarse manualmente a través de la interfaz de red. Las
instrucciones aparecen en el manual.

Conecte todos los ordenadores que quiera que compartan la
conexión a Internet. Esta operación sirve para comprobar que todos
los dispositivos estén conectados correctamente. No es peligroso
conectar ni desconectar cables Ethernet en el ordenador, el
Barricade™o el módem de banda ancha cuando está encendido.

Consulte el diagrama de abajo para montar la red:

Nota: Utilice cables Ethernet estándares de la Categoría 5 (CAT-5)
con conectores RJ-45.

Español

Español

23 24

1er paso... Desempaquetar

Nota: Si el PC desde el que ejecuta

esta utilidad de instalación posee
una dirección IP estática, deberá
cambiar los parámetros de IP y
seleccionar DHCP. Encontrará
información sobre este tema en
el manual.

2º paso... Conectar

Primer

ordenador

Adaptador de

corriente

Módem de banda
ancha (cable/DSL)

Cables

Ethernet

Al segundo

ordenador

A la toma de
corriente CA

PDA con

tarjeta Compact

Flash inalámbrica

Una vez conectados todos los ordenadores, ya puede instalar
el asistente de instalación EZ 3-Click.

• Quite el precinto del CD-ROM.

• Encienda el ordenador.

• Introduzca el CD-ROM en la unidad de CD-ROM del ordenador

conectado al Barricade

™

.

Nota: La pantalla de abajo sólo aparecerá si la función de ejecución
automática Autorun está activada. Si el asistente de instalación EZ 3-Click
no se inicia de forma automática, siga los pasos indicados a continuación
para ejecutar el programa:

1. Haga doble clic en el icono [My Computer] (Mi PC).

2. Haga doble clic en el icono del CD-ROM o el compact disc para

ver el contenido del CD.

3. Pulse el icono [EZ Install] (EZ Install) para ejecutar el programa.

Configuración de un ordenador Macintosh

Una vez que haya conectado el router Barricade

™

con el módem de
banda ancha y el Macintosh con el Barricade™, ya podrá configurar el
ordenador para que se conecte con el Barricade™.

Después de conectar estos dispositivos, utilizando cables Ethernet
CAT-5, observe las luces de los puertos del Barricade

™

para saber si

dispone de una buena conexión.

• La luz WAN indica si existe una buena conexión entre el módem

de banda ancha y el Barricade

™

.

• La luz PORT indica si existe una buena conexión entre el

ordenador y el Barricade

™

. Esta luz también muestra la velocidad
de conexión (10 Mbps o 100 Mbps). Si conecta todos los
dispositivos entre sí y el estado de la luz WAN/PORT no es válido,
revise los cables.

Una vez comprobado que posee una buena conexión de red
en todos los dispositivos, deberá repasar los ajustes de red de los
ordenadores. A continuación le indicaremos cómo hacerlo:

1er paso: Configurar los ajustes TCP/IP

1. Despliegue el menú [Apple], pulse la
opción [Control Panels] (Paneles de
Control) y seleccione [TCP/IP] (TCP/IP).

Español

Español

¡Usuarios de Macintosh!

Si configura el router Barricade™en TODA la red Macintosh,
consulte el Apéndice A, donde encontrará instrucciones
especiales sobre cómo instalar y configurar el Barricade

™

manualmente. El asistente de instalación EZ 3-Click no es
compatible con MacOS.

25 26

3er paso... Empezar

2. En el cuadro de diálogo TCP/IP, asegúrese de que esté
seleccionado [Ethernet] (Ethernet) en el campo [Connect Via:]
(Conectar a través de:).

Si en el campo [Configure] (Configurar) ya está seleccionado
[Using DHCP Server] (Usar servidor DHCP), el ordenador ya está
configurado para una conexión DHCP. Compruebe que su
información IP coincida con la que se facilita a continuación:

• La dirección IP ahora es 192.168.2.xxx (donde xxx es un
número del 1 al 253).

• La máscara de subred es 255.255.255.0.

• La puerta de enlace predeterminada es 192.168.2.1.

Si la información IP de su ordenador coincide con la que
acabamos de facilitar, ya puede configurar el Barricade

™

. Vaya a:

2º paso: Desactivar el proxy HTTP.

Si no, siga con los pasos que vienen a continuación.

3. Seleccione [Using DHCP Server] (Usar servidor DHCP) en
[Configure] (Configurar) y cierre el cuadro de diálogo TCP/IP.
Se le preguntará si desea guardar los ajustes.

4. Pulse el botón [Save] (Guardar) para guardar los nuevos cambios.

2º paso: Desactivar el proxy HTTP

Una vez que su ordenador posea una dirección IP válida, ya podrá
configurar el Barricade

™

para su proveedor de Internet. Antes de
acceder a la página de administración basada en red, deberá
comprobar que la función HTTP Proxy del navegador de Internet
esté desactivada. Siga los pasos descritos a continuación según el
navegador que utilice.

Internet Explorer

1. Abra Internet Explorer y pulse el botón [Stop]

(Detener). Pulse [Edit] (Edición) y seleccione
[Preferences] (Preferencias).

2. En el apartado [Network] (Red)
de la ventana [Preferences]
(Preferencias) de Internet
Explorer, seleccione [Proxies]
(Proxies).

3. Quite las marcas de todas
las casillas de verificación
y pulse [OK] (Aceptar).

Español

Español

27 28

Netscape

1. Abra Netscape y pulse [Stop] (Detener).
Pulse [Edit] (Edición) y seleccione
[Preferences] (Preferencias).

2. Seleccione la opción [Advanced] (Avanzada)
en la columna [Category] (Categoría) situada
a la izquierda del cuadro de diálogo
[Preferences] (Preferencias).

3. En la categoría [Advanced] (Avanzada),
seleccione la opción [Proxies] (Proxies).

4.Seleccione [Direct Connection to
the Internet] (Conexión directa a Internet)
y pulse [OK] (Aceptar).

3er paso: Configurar el Barricade

™

g

Cuando acceda a la página de administración basada en red, siga
las instrucciones de configuración descritas en el manual.
Al utilizar un diseño independiente de plataforma, la configuración
del Barricade

™

es idéntica tanto en sistemas operativos Windows

como Apple.

Router a banda larga wireless via cavo/DSL 2.4 GHz 11 Mbps
Barricade

TM

SMC7004VWBR V.2

Grazie per aver scelto il router a banda larga wireless via cavo/DSL
di SMC Networks BarricadeTM. La presente guida rapida
all’installazione di EZ fornisce istruzioni semplificate per la
configurazione. Per ulteriori informazioni, consultare il manuale
contenuto nel CD-ROM.

Contenuto della confezione:

• Un router a banda larga wireless Barricade

TM

• Un adattatore di corrente

• Un cavo Ethernet

• Una guida rapida all’installazione

• Un CD-ROM contenente i driver per l’installazione guidata
EZ 3-Click e la documentazione.

Prima d’iniziare, verificare che:

• Tutti gli elementi della confezione siano presenti.

• Almeno un computer con interfaccia a finestre disponga
di un’unità CD-ROM*.

• Si disponga di cavi Ethernet CAT-5 aggiuntivi, necessari
al collegamento di altri computer.

• Ciascun computer disponga di una scheda di rete Ethernet,
interna o esterna, installata correttamente.

• Sia installato un modem via cavo/DSL e che la connessione
Internet sia funzionante su almeno un computer.

*Nota: L’unità CD-ROM è necessaria solo se si desidera utilizzare
l’applicazione EZ 3-Click Installation Wizard per configurare Barricade

TM

.
È possibile completare la procedura manualmente tramite l’interfaccia Web.
Le istruzioni sono illustrate nel manuale.

Italiano

Español

29 30

Passaggio 1... Disimballaggio

Nota: Se il PC da cui si esegue

il programma d’installazione
dispone di indirizzo IP statico,
è necessario modificare le
impostazioni IP su DHCP.
Per informazioni relative
all’esecuzione di questa
procedura, consultare il manuale.

Collegare tutti i computer che si desidera condividano la
connessione Internet. Questa operazione è necessaria per rilevare
che ciascuna periferica sia collegata in modo appropriato.
È possibile eseguire il collegamento e lo scollegamento dei cavi
Ethernet dal/i computer, dal router BarricadeTMo dal modem
a banda larga in sicurezza, anche quando le apparecchiature
sono accese.

Per la configurazione della rete, fare riferimento allo schema
riportato di seguito:

Nota: Utilizzare cavi Ethernet standard appartenenti alla categoria 5
(CAT-5) con connettori RJ-45.

Dopo aver collegato tutti i computer, è possibile iniziare
l’installazione di EZ 3-Click Installation Wizard.

• Estrarre il CD-ROM dalla confezione.

• Se il computer è spento, accenderlo.

• All’avvio, inserire il CD-ROM nella

relativa unità del computer collegato al router Barricade

TM

.

Nota: La schermata riportata di seguito sarà visualizzata soltanto se è
attivata la funzione Esecuzione automatica. Se l’EZ 3-Click Installation
Wizard non si avvia automaticamente, attenersi alla procedura descritta
di seguito per l’avvio:

1. Fare doppio clic sull’icona [My Computer]

(Risorse del computer).

2. Fare doppio clic sull’icona del CD-ROM o del Compact

Disc per visualizzare il contenuto del CD.

3. Fare clic sull’icona [EZ Install] per avviare il programma.

Italiano

Italiano

31 32

Passaggio 2... Esecuzione dei collegamenti

Computer Uno

Adattatore di

corrente

Modem a banda

larga (via cavo/DSL)

Cavi Ethernet

Al Computer Due

Alla presa

elettrica in CA

PDA con

scheda Compact

Flash wireless

Passaggio 3... Inizio

Utenti Macintosh!

Se si configura il router BarricadeTMin una rete comprendente
SOLTANTO computer Macintosh, consultare l’Appendice A per
le istruzioni specifiche sulla configurazione e l’impostazione
manuale di BarricadeTM. L’installazione guidata EZ 3-Click non
è compatibile con i sistemi operativi MacOS.

Italiano

33

Italiano

Configurare un computer Macintosh

Dopo aver collegato il router Barricade

TM

al modem a banda larga e,
successivamente, il Macintosh al router BarricadeTM, è possibile
avviare la configurazione del computer da collegare a BarricadeTM.

Dopo aver collegato queste periferiche tramite cablaggi Ethernet
CAT-5, controllare i LED delle porte di Barricade

TM

per verificare che

la connessione sia stabile.

• Il LED WAN verifica che la connessione dal modem a banda larga

a Barricade

TM

sia stabile.

• Il LED PORT verifica che la connessione tra un computer

e Barricade

TM

sia stabile. Questo LED visualizza anche la velocità
di connessione (10 Mbps o 100 Mbps). Se tutte le periferiche
sono connesse tra di loro, ma il LED WAN/PORT non si accende
correttamente, controllare i cavi.

Dopo essersi accertati che tutte le periferiche dispongano di una
connessione di rete stabile, è necessario verificare le impostazioni
di rete dei computer. Per eseguire questa operazione attenersi alla
procedura riportata di seguito:

Passaggio 1 - Configurazione delle
impostazioni TCP/IP

1. Visualizzare il menu [Apple], quindi
fare clic sull’opzione [Control Panels]
(Pannelli di controllo) e selezionare
[TCP/IP].

2. Accertarsi che, nella finestra di dialogo TCP/IP, sia selezionato
[Ethernet] nel campo [Connect Via:] (Connetti tramite:).

Se l’opzione [Using DHCP Server] (Utilizzo del server DHCP) nel
campo [Configure] (Configura) è selezionata, il computer è già
configurato per la connessione DHCP. Verificare le informazioni IP
con i dati riportati di seguito:

• Indirizzo IP: 192.168.2.xxx (dove xxx è un numero compreso
tra 1 e 253).

• Subnet mask: 255.255.255.0.

• Default Gateway (Gateway predefinito): 192.168.2.1.

Se questi dati sono elencati nelle informazioni IP, allora è possibile
iniziare la configurazione del router Barricade

TM

. Andare al:

Passaggio 2 - Disattivazione del proxy HTTP.
Se così non fosse, procedere secondo i passaggi riportati di seguito.

3. Impostare l’opzione [Configure] (Configura) su [Using DHCP
Server] (Utilizzo del server DHCP), quindi chiudere la finestra
di dialogo TCP/IP. A questo punto viene richiesto di salvare
le impostazioni.

4. Fare clic sul pulsante [Save] (Salva)
per salvare le modifiche.

34

Italiano

36

Italiano

35

Passaggio 2 - Disattivazione del proxy HTTP

Una volta impostato un indirizzo IP valido sul proprio computer è
possibile iniziare la configurazione del router Barricade

TM)

per il
provider Internet. Prima di poter accedere alla pagina
dell’amministrazione basata su Web, è necessario verificare che
la funzione HTTP Proxy del browser sia disabilitata. Per eseguire
questa operazione, attenersi alla procedura riportata di seguito,
a seconda del browser in uso.

Internet Explorer

1. Avviare Internet Explorer e fare clic sul pulsante

[Stop] (Termina). Fare clic su [Edit] (Modifica)
e selezionare [Preferences] (Preferenze).

2. Nella finestra delle preferenze

di Internet Explorer, in [Network]
(Rete), selezionare [Proxies]
(Proxy).

3. Deselezionare tutte le caselle

di controllo e fare clic su [OK].

Netscape

1. Avviare Netscape e fare clic su [Stop]
(Termina). Fare clic su [Edit] (Modifica)
e selezionare [Preferences] (Preferenze).

2. Nella finestra di dialogo [Preferences]
(Preferenze), nella colonna di sinistra
denominata [Category] (Categoria), fare
clic sull’opzione [Advanced] (Avanzate).

3. Nella categoria [Advanced] (Avanzate),
selezionare l’opzione [Proxies] (Proxy).

4. Selezionare [Direct Connection to
the Internet] (Connessione diretta a
Internet), quindi fare clic su [OK].

Passaggio 3 - Configurazione di Barricade

TM

Non appena è possibile accedere alla pagina dell’amministrazione
basata su Web, attenersi alla procedura di configurazione illustrata
nel manuale. La procedura di configurazione è la stessa sia per
i computer che utilizzano Windows sia per quelli che utilizzano
il sistema operativo Apple, poiché BarricadeTMsi basa su un
concetto indipendente dalla piattaforma.

Compliances

38

Compliances

37

Federal Communication Commission Interference Statement

This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one of the
following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

FCC Caution: Any changes or modifications not expressly
approved by the party responsible for compliance could void the
user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.

IMPORTANT NOTE:
FCC Radiation Exposure Statement: This equipment complies

with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated
with minimum distance 20cm between the radiator & your body.

This transmitter must not be co-located or operating in
conjunction with any other antenna or transmitter.

Industry Canada - Class B

This digital apparatus does not exceed the Class B limits for radio
noise emissions from digital apparatus as set out in the
interference-causing equipment standard entitled “Digital
Apparatus,” ICES-003 of the Department of Communications.

Cet appareil numérique respecte les limites de bruits
radioélectriques applicables aux appareils numériques de Classe B
prescrites dans la norme sur le matérial brouilleur : « Appareils
Numériques, » NMB-003 édictée par l’Industrie.

Notes

40

Copyright

39

Full Installation Manual

Full installation manuals are provided on the Installation CD-Rom. Manuals in other
languages than those included on the CD-Rom are provided on www.smc-europe.com
(section support).

Firmware and Drivers

For latest driver, technical information and bug-fixes please visit www.smc-europe.com
(section support).

Limited Lifetime Warranty Statement

For detailed information on SMC’s limited lifetime warranty please check the English
full manual on this CD-Rom or visit www.smc-europe.com (section support,
product registration).

Contact SMC

Contact details for your relevant countries are available on www.smc-europe.com and
www.smc.com.

Statement of Conditions

In line with our continued efforts to improve internal design, operational function,
and/or reliability, SMC reserves the right to make changes to the product(s) described in
this document without notice. SMC does not assume any liability that may occur due to
the use or application of the product(s) described herein. In order to obtain the most
accurate knowledge of installation, bug-fixes and other product related information we
advise to visit the relevant product support page at www.smc-europe.com before you
start installing the equipment. All information is subject to change without notice.

Limitation of Liability

In no event, whether based in contract or tort (including negligence), shall SMC be liable for
incidental, consequential, indirect, special or punitive damages of any kind, or for loss of
revenue, loss of business or other financial loss arising out of or in connection with the sale,
installation, maintenance, use, performance, failure or interruption of its products, even if
SMC or its authorized reseller has been adviced of the possiblity of such damages.

Copyright

Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate and
reliable. However, no responsibility is assumed by SMC for its use, nor for any
infringements of patents or other rights of third parties which may result from its use.
No license is granted by implication or otherwise under any patent or patent rights of
SMC. SMC reserves the right to change specifications at any time without notice.

Trademarks

SMC is a registered trademark and EZ Connect is a trademark of SMC Networks, Inc. Other
product and company names are trademarks or registered trademarks of their respective
holders.
