Barricade™ Plus

Router cable/DSL de banda ancha con VPN

Manual de instrucciones

SMC7004FW

V2.0

CAPÍTULO 1
INSTALACIÓN

Antes de instalar el router de banda ancha Barricade™ Plus,
compruebe si tiene todos los componentes mencionados en el
apartado "Contenido del paquete". Si algún componente faltara o
fuese defectuoso, póngase en contacto con el distribuidor de SMC de
su zona. Asegúrese, también, de tener todos los cables necesarios
antes de instalar Barricade Plus. Una vez instalado, consulte el
programa de configuración basado en Internet del Capítulo 4 para
aprender a configurar el router.

Contenido del paquete

Cuando abra la caja del router de banda ancha Barricade Plus con
cortafuegos, repase su contenido y asegúrese de que contiene los
componentes siguientes:

• Router de banda ancha Barricade Plus

• Adaptador de corriente de 12 V

• Un cable Ethernet CAT-5

• Cuatro pies de goma

• Un CD con el Manual de instrucciones y el Asistente de instalación
EZ 3-Click

• Un manual de instalación rápida

• Una tarjeta de garantía SMC

En caso de que alguna de las piezas no fuera correcta, faltara o fuera
defectuosa, comuníqueselo inmediatamente a su distribuidor. En la
medida de lo posible, conserve la caja de cartón y los materiales de
empaquetado originales por si fuera necesario devolver el producto.

Rellene la tarjeta de garantía y remítala a SMC, o bien regístrese en
el sitio web de SMC, www.smc-europe.com. El router de banda ancha
Barricade Plus con VPN tiene una garantía de duración limitada.

ÍNDICE

1 Instalación 2
2 Configuración de PC clientes 10
3 Configuración de Barricade Plus 11
4 Configuración de TCP/IP clientes 55
A Problemas y soluciones 100
B Cables 103
C Especificaciones 106

Para obtener información sobre PPTP, DDNS y UPnP, visite
www.smc-europe.com o póngase en contacto con el servicio de
asistencia técnica de SMC.

Espanol

1 2

• Un puerto RJ-45 para conectar con un módem de xDSL o de cable.
La velocidad de este puerto en el modo bidireccional está fijada en
10 Mbps. Este puerto sólo admite señales pin MDI-X, de modo que
deberá emplearse un cable directo o cruzado en función del tipo
de puerto utilizado en el módem.

La imagen siguiente muestra los componentes de Barricade Plus:
SMC7004FW

Elemento Descripción

Botón Reset Utilice este botón para restablecer la corriente y
(Restablecer) restaurar los ajustes de fábrica predeterminados.
LEDs Indicadores de la energía y del estado de los

puertos WAN y LAN. (Véase Verificar estado del
puerto en la página 2-9.)

Puertos LAN Puertos Fast Ethernet (RJ-45). Conecte los

dispositivos de su red de área local a estos
puertos (por ejemplo, un PC, un concentrador o
un conmutador).

Puerto WAN Puerto WAN (RJ-45). Conecte un módem xDSL,

un módem de cable o un router Ethernet a este
puerto.

Toma de corriente Conecte el adaptador de corriente a esta toma.

Advertencia: Utilizar un adaptador inadecuado
puede ocasionar averías

Descripción del hardware

Barricade Plus puede conectarse a Internet o a un sitio remoto
mediante su puerto de red de área amplia (Wide Area Network, WAN)
RJ-45. Se puede conectar directamente al PC o a una red de área local
(Local Area Network, LAN) mediante cualquiera de sus puertos LAN
Fast Ethernet.

La velocidad de acceso a Internet depende del tipo de servicio del que
se disponga. Con una línea ADSL a pleno rendimiento se alcanzan
hasta 8 Mbps de descarga y 640 Mbps de carga. Una línea ADSL G.lite
(o de microfiltros) permite flujos descendentes de 1,5 Mbps y
ascendentes de 512 Kbps. Con un módem de cable se puede descargar
a 36 Mbps y cargar a 2 Mbps. Aun así, comprobará que la velocidad
real ofrecida por los proveedores de servicios específicos puede
quedarse muy lejos de estos máximos.

Aunque la velocidad de acceso a Internet está condicionada por el
tipo de módem conectado al Barricade Plus, los datos transmitidos
entre dispositivos conectados a su red de área local pueden viajar a
100 Mbps por puertos Fast Ethernet.

Barricade Plus dispone de un cuadro de diodos luminosos (Light
Emitting Diodes, LED) en el panel frontal que informan sobre los
puertos y la energía del sistema. Los LED facilitan la resolución de los
problemas de red y de instalación. También incorpora 4 puertos RJ-45
en el panel frontal, y un puerto WAN RJ-45 en el panel trasero.

• Cuatro puertos RJ-45 para conectar con una red de área local
Ethernet 10BASE-T/100BASE-TX. Estos puertos pueden
autonegociar una velocidad de funcionamiento de 10 a 100 Mbps,
el modo unidireccional o bidireccional, y las señales pin MDI o
MDI-X (permitiendo, por ejemplo, que estos puertos se conecten a
cualquier dispositivo de la red con cable directo). Estos puertos
pueden conectarse directamente a un PC, a un servidor equipado
con una tarjeta de interfaz de red Ethernet o a un dispositivo de
red, como por ejemplo un concentrador o conmutador Ethernet.

Espanol

Espanol

3 4

Imagen 2-1. Paneles frontal y trasero

Espanol

Espanol

Requisitos del sistema

Su proveedor de servicios de Internet debe cumplir estos requisitos
mínimos:

• Acceso a Internet a través de ISP con módem xDSL o de cable.

• Un PC que utilice una dirección IP fija o una asignación de
dirección IP dinámica mediante DHCP, así como una dirección de
servidor de puerta de enlace y una dirección de servidor DNS de su
proveedor de servicios.

• Un ordenador equipado con una tarjeta Fast Ethernet de 10 Mbps,
100 Mbps o 10/100 Mbps, o un convertidor de USB a Ethernet.

• El protocolo de red TCP/IP instalado en cada uno de los PC con los
que se desee acceder a Internet.

• Un navegador de Internet compatible con Java, como Microsoft
Internet Explorer 5.0 o superior o Netscape Communicator 4.0 o
superior instalado en uno de sus PC para configurar Barricade Plus.

Conexión del sistema

Barricade Plus puede colocarse en cualquier sitio de su oficina o de
su casa. No tiene ningún requisito especial en cuanto al enchufe o la
refrigeración. No obstante, existen algunas indicaciones que debería
seguir:

• No coloque Barricade Plus cerca de aparatos que emitan calor.

• No coloque Barricade Plus en lugares con mucho polvo o mucha
humedad.

No olvide, tampoco, apagar el suministro, quitar el cable de energía
de la toma de corriente y tener las manos secas cuando instale
Barricade Plus.

Procedimiento básico de instalación

1. Conecte la LAN: Puede conectar Barricade Plus a su PC, a un

concentrador o a un conmutador. Conecte un extremo del cable
Ethernet a uno de los puertos LAN de la parte frontal de Barricade
Plus y el otro al adaptador de red de su ordenador o a otro
dispositivo de red.

2. Conecte la WAN: Mediante un cable Ethernet, conecte Barricade

Plus a un módem de cable o xDSL o a un router Ethernet.

3. Encienda el dispositivo: Conecte el adaptador de corriente a

Barricade Plus.

Imagen 2-2. Conexión de Barricade Plus

5 6



Internet

Dispositivo de
acceso a Internet

Router de banda ancha SMC7004FW

Espanol

Espanol

Conexión a la red mediante cables Ethernet

Los cuatro puertos LAN de Barricade Plus pueden negociar auto­máticamente la velocidad de conexión a 10 Mbps Ethernet o a 100
Mbps Fast Ethernet, así como el modo de transmisión a unidireccional
o a bidireccional. Estos puertos LAN admiten la configuración
automática para señales pin (auto-MDI/MDI-X) que le permiten a
usted utilizar cable directo para conectar Barricade Plus con cualquier
dispositivo en red. (Encontrará más información sobre cableado en el
Apéndice B.)

Utilice cable de par trenzado para conectar cualquiera de los
4 puertos LAN de Barricade Plus a un adaptador Ethernet de su PC.
También existe la posibilidad de efectuar una cascada desde
cualquiera de los puertos LAN de Barricade Plus a un concentrador o
conmutador Ethernet, y luego conectar su PC u otro equipo en red a
ese concentrador o conmutador. Al insertar un conector RJ-45,
asegúrese de que la pestaña del conector quede bien colocada para
garantizar su buena conexión.

Advertencia:

No enchufe conectores telefónicos en los puertos RJ-45.
Barricade Plus podría averiarse. Use solamente cables de par
trenzado con conectores RJ-45 que se adecuen a las normativas FCC.

Notas:

1. En todas las conexiones que realice, utilice cable de par trenzado
de 100 ohmios, blindado o no, con los conectores RJ-45. Use
cables de las categorías 3, 4 ó 5 para las conexiones a 10 Mbps, y
cables de categoría 5 para las conexiones a 100 Mbps.

2. Compruebe que la longitud de los cables de par trenzado no supere
los 100 metros.

Imagen 2-3. Conexiones LAN

Conecte Barricade Plus a Internet

Si los servicios de Internet se obtienen mediante un módem xDSL o
de cable, utilice cable de par trenzado Ethernet blindado o no
(categoría 3 o superior) con conectores RJ-45 para conectar el
módem de banda ancha directamente al puerto WAN de Barricade
Plus. Utilice cable directo o cruzado en función del tipo de puerto
suministrado por el módem (consulte el Apéndice B).

Imagen 2-4. Conexiones WAN

Nota:

Al realizar la conexión con el puerto WAN, utilice un cable de par
trenzado, blindado o no, de 100 ohmios y categoría 3, 4 o 5 con
conectores RJ-45 en ambos extremos para todas las conexiones.

7 8

12V1A1A

ISP

(Primary)

12V

DSL/Cable
Modem

WAWAN

Conexión del adaptador de corriente

Enchufe el adaptador de corriente en el zócalo de corriente de
Barricade Plus y el otro extremo en una toma de corriente.
Compruebe que el indicador del panel frontal llamado Power está
encendido. Si el indicador no se iluminara, consulte el apartado
Problemas y soluciones del Apéndice A.

Verificación del estado de los puertos

Contraste los indicadores de alimentación y de los puertos con la
información de la tabla siguiente.

LED Condición Status (Estado)

Alimentación (Verde) Encendido Barricade Plus recibe corriente.
WLAN (Verde) Encendido El puerto WAN ha establecido

una conexión de red válida y
funciona a 10 Mbps.

Intermitente El puerto WAN está

transmitiendo o recibiendo datos
a 100 Mbps.

Link/Act (Verde) Encendido El puerto LAN indicado ha

establecido una conexión de red
válida.

Intermitente El puerto LAN indicado está

transmitiendo o recibiendo
datos.

10/100 (Ámbar) Encendido El puerto LAN indicado funciona

a 100 Mbps.

Apagado El puerto LAN indicado funciona

a 10 Mbps.

CAPÍTULO 2
CONFIGURACIÓN DE PC CLIENTES

Configuración de TCP/IP

Para acceder a Internet a través del router de banda ancha Barricade™
Plus con VPN, debe configurar los ajustes de red de los ordenadores de
su LAN para que utilicen la misma subred IP que Barricade Plus. Los
ajustes predeterminados de Barricade Plus en cuanto a conexión a
redes son:

Dirección IP de puerta de enlace: 192.168.2.1
Máscara de subred: 255.255.255.0

Nota:

Puede cambiar estos ajustes para adecuarlos a los requisitos de su
red, pero primero debe configurar al menos un ordenador, como se
indica en el Capítulo 3, para acceder a la interfaz de configuración
de Internet de Barricade Plus.

Si todavía no ha configurado TCP/IP para su ordenador, consulte
"Instalación del protocolo TCP/IP en su PC".

Todos los PC conectados a Barricade Plus deben estar configurados en
la misma subred IP que Barricade Plus. La dirección de subred
predeterminada de Barricade Plus es 192.168.2.1 (donde x significa
2–254) y la máscara de subred, 255.255.255.0. Para establecer la
dirección IP de los PC clientes, puede utilizar el servicio DHCP de
Barricade Plus y obtenerla de manera automática o bien configurarla
manualmente. Consulte "Configuración de TCP/IP para trabajar con
Barricade Plus".

Espanol

Espanol

9 10

CAPÍTULO 3
CONFIGURACIÓN DE BARRICADE PLUS

Después de configurar TCP/IP en un ordenador cliente, puede utilizar
un navegador de Internet para configurar el router de banda ancha
Barricade™ Plus con VPN. Barricade Plus puede configurarse con
cualquier navegador compatible con Java, como Internet Explorer 4.0
o superior o Netscape Navigator 4.0 o superior. Con la interfaz de
gestión de Internet, puede configurar Barricade Plus y ver
estadísticas para controlar la actividad en la red.

Para acceder a la interfaz de gestión
de Barricade Plus, escriba la dirección
IP de Barricade Plus en el navegador
de Internet, http://192.168.2.1 y
luego inicie el sistema Barricade Plus
sin contraseña (de forma
predeterminada, no existe contraseña).

Nota:

En algunos navegadores quizá sea necesario añadir ":88" después
de la dirección IP. Por ejemplo, http://192.168.2.1:88

La página principal muestra las opciones "Setup Wizard" ("Asistente
de configuración") y "Advanced Setup" ("Configuración avanzada").

Navegación por la interfaz del navegador de Internet

La interfaz de gestión de Barricade Plus cuenta con un Asistente
de configuración y una sección de Configuración avanzada. Utilice
el Asistente de configuración si desea configurar Barricade Plus
rápidamente para usarlo con un módem DSL o de cable.

La configuración avanzada consta de funciones más sofisticadas,
como la detección de ataques de piratas informáticos, el filtrado
de direcciones IP y MAC, la detección de intrusos, la configuración
del servidor virtual y ordenadores principales virtuales DMZ, entre
otras.

Espanol

Espanol

11 12

Realizar cambios de configuración

Los parámetros configurables disponen de un cuadro de diálogo. Una
vez realizado un cambio de configuración en una página, asegúrese
de pulsar el botón "Apply" ("Aplicar") o "Next" ("Siguiente") situado
en la parte inferior de la página para activar la nueva configuración.

Para garantizar una actualización correcta de la pantalla después de
introducir un comando, configure Internet Explorer 5.0 de la
siguiente manera: En el menú "Tools/Internet Options/General/
Temporary Internet Files/Settings" ("Herramientas/Opciones de
Internet/General/Archivos temporales de Internet/ Configuración") el
valor de "Check for newer versions of stored pages" ("Buscar
versiones nuevas de las páginas guardadas") debe sustituirse por
"Every visit to the page" ("Cada visita a la página").

Asistente de configuración

Tipo de banda ancha

Seleccione el tipo de conexión de banda ancha que tenga.

Módem de cable

Puede que su proveedor de servicios de Internet (ISP) le haya
proporcionado un nombre de ordenador principal.

Si es así, escríbalo en este campo.
Pulse "Finish" ("Finalizar") para completar la configuración. Se

abre la página Status (Estado), donde puede ver, entre otras cosas,
el estado de la conexión. Consulte "Status" ("Estado") para más
información.

Espanol

Espanol

13

14

xDSL de IP fija

Algunos proveedores de servicios de Internet xDSL asignan
direcciones IP fijas (estáticas) a las puertas de enlace. Si le han
facilitado esa información, elija la opción Fixed-IP xDSL (IP fija
xDSL) y escriba la dirección IP, la máscara de subred, la IP de
pasarela y las direcciones IP DNS asignadas a Barricade.

Pulse "Finish" ("Finalizar") para completar la configuración. Se
abre la página Status (Estado), donde puede ver, entre otras cosas,
el estado de la conexión. Consulte "Status" ("Estado") para más
información.

PPPoE

Escriba el nombre de usuario y la contraseña PPPoE asignados por
su proveedor de servicios. El nombre de servicio suele ser opcional,
pero algunos proveedores lo piden.

No modifique el valor predeterminado (1454) de Maximum Trans­mission Unit (MTU) (Unidad máxima de transmisión) a menos que
tenga una razón de peso para hacerlo.

Indique el tiempo de inactividad máximo (Maximum Idle Time), en
minutos, para definir el lapso máximo durante el que se mantendrá
la conexión con Internet si no hay ningún tipo de actividad. Si la
conexión permanece inactiva más tiempo del máximo especificado,
se interrumpe. Active la opción Auto-reconnect (Reconexión auto­mática) para que la conexión se restablezca automáticamente en
cuanto intente acceder a Internet otra vez.

Nota importante:

Tenga presente que definir "Maximum Idle Time" ("Tiempo máximo
de inactividad") en "0" o activar "Auto-Reconnect" ("Reconexión
automática") puede incrementar la factura del teléfono.

Si necesita información detallada, póngase en contacto con
www.smc-europe.com o con el equipo de asistencia de SMC de
su zona.

Espanol

Espanol

15 16

Menú Advanced Setup (Configuración avanzada)

Al seleccionar "Advanced Setup" ("Configuración avanzada"),
aparece el menú principal en la parte izquierda de la pantalla e
información descriptiva en la parte derecha. Los enlaces del menú
principal se utilizan para llegar a otros menús que muestran
parámetros de configuración y estadísticas.

Navegación por la interfaz del navegador de Internet

La interfaz de gestión avanzada de Barricade Plus consta de cinco
menús principales: System (Sistema), WAN, LAN, NAT, Firewall
(Cortafuegos), VPN, SNMP, Tools (Herramientas) y Status (Estado).
El menú System (Sistema) proporciona información general sobre
los ajustes actuales y sobre cómo configurar Barricade Plus. Los
menús WAN, LAN, NAT, Firewall (Cortafuegos) y SNMP sirven para
configurar la interfaz LAN y WAN, y para ejecutar otras funciones.
Por otro lado, el menú Tools (Herramientas) se utiliza para
efectuar una copia de seguridad de Barricade Plus, restaurar los

ajustes de fábrica, actualizar el firmware o restablecer Barricade
Plus. El menú Status (Estado), por último, se utiliza para ver el
estado de la conexión de las interfaces WAN/LAN de Barricade
Plus, el firmware y los números de versión del hardware, cualquier
intento de acceso no autorizado a la red y la información sobre
todos los PC clientes DHCP conectados en ese momento a la red.

Espanol

Espanol

17 18

Menú principal

Con la interfaz de gestión de Internet, puede definir parámetros del
sistema, gestionar y controlar Barricade Plus y sus puertos o efectuar
un seguimiento del estado de la red. La siguiente tabla describe
brevemente las selecciones disponibles en la pantalla "Advanced
Setup" ("Configuración avanzada").

Menú Descripción

Menú System (Sistema) Configura los valores TCP/IP y los

servicios de clientes.

Time Zone (Zona horaria) Establece la zona horaria local.
Password Settings Establece la contraseña para acceso de
(Configuración de administrador.
la contraseña)

Remote Management Configura la dirección IP para la estación
(Gestión remota) de gestión remota.

Menú WAN (WAN) Indica el tipo de conexión a Internet:

(1) Configuración dinámica de IP del
ordenador principal y dirección MAC física
de cada interfaz de soporte;
(2) configuración PPPoE; o (3) Dirección
IP y puerta de enlace estáticas.

Especifica qué servidores DNS hay que
utilizar para resolver los nombres de
dominio.

Menú LAN (LAN) Establece la configuración de TCP/IP para

la interfaz LAN de Barricade Plus y todos
los clientes DHCP.

Menú NAT (NAT) Configura los valores de IP del sistema,

como:
Address Mapping (Asignación de
direcciones)

Virtual Server (Servidor virtual)

Menú Firewall Configura una serie de filtros de
(Cortafuegos) paquetes y funciones especiales, como:

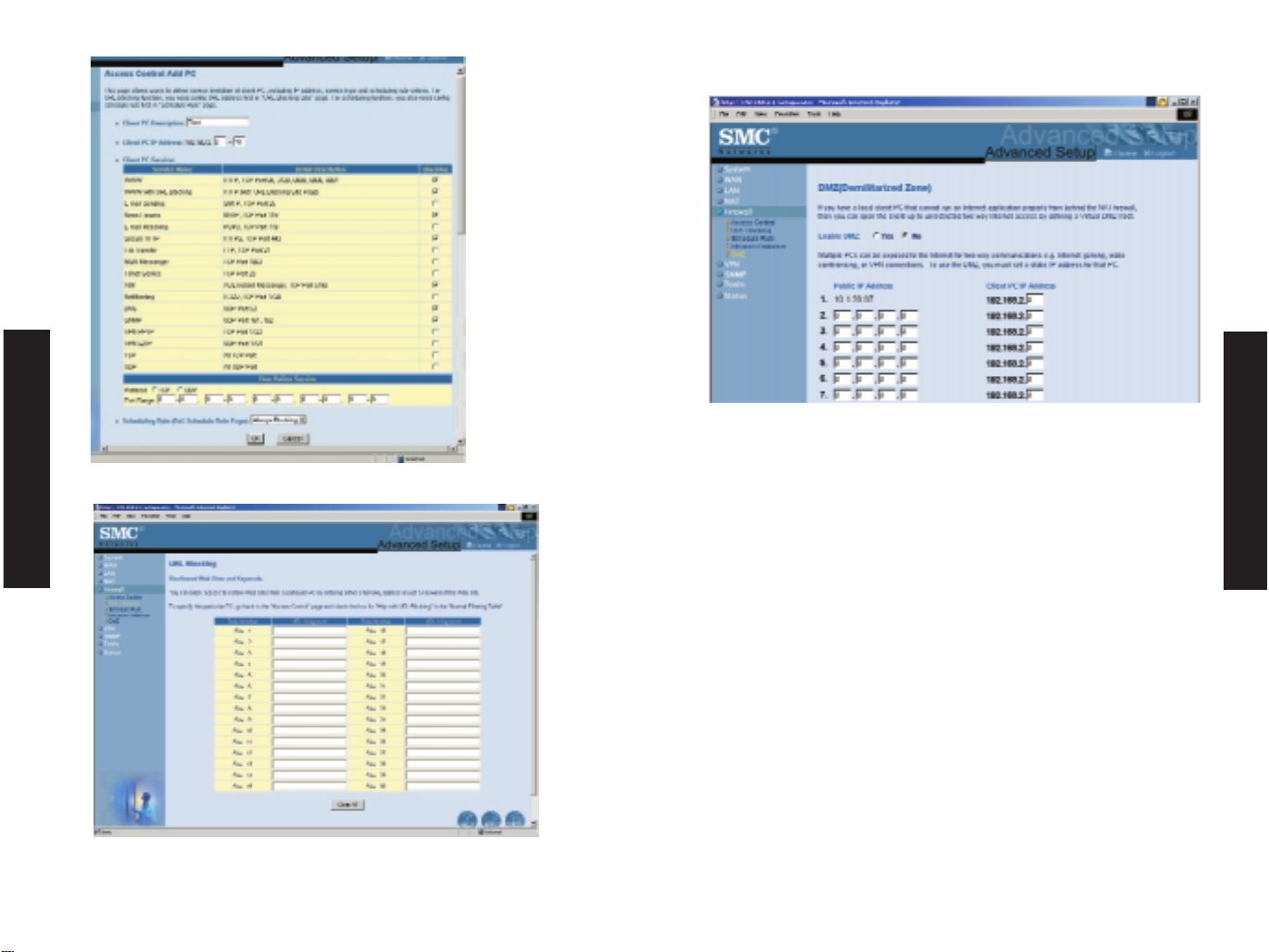

Access Control (Control de acceso)
URL Blocking (Bloqueo de URL)
Schedule Rule (Norma de programación)
Intrusion Detection (Detección de intrusos)

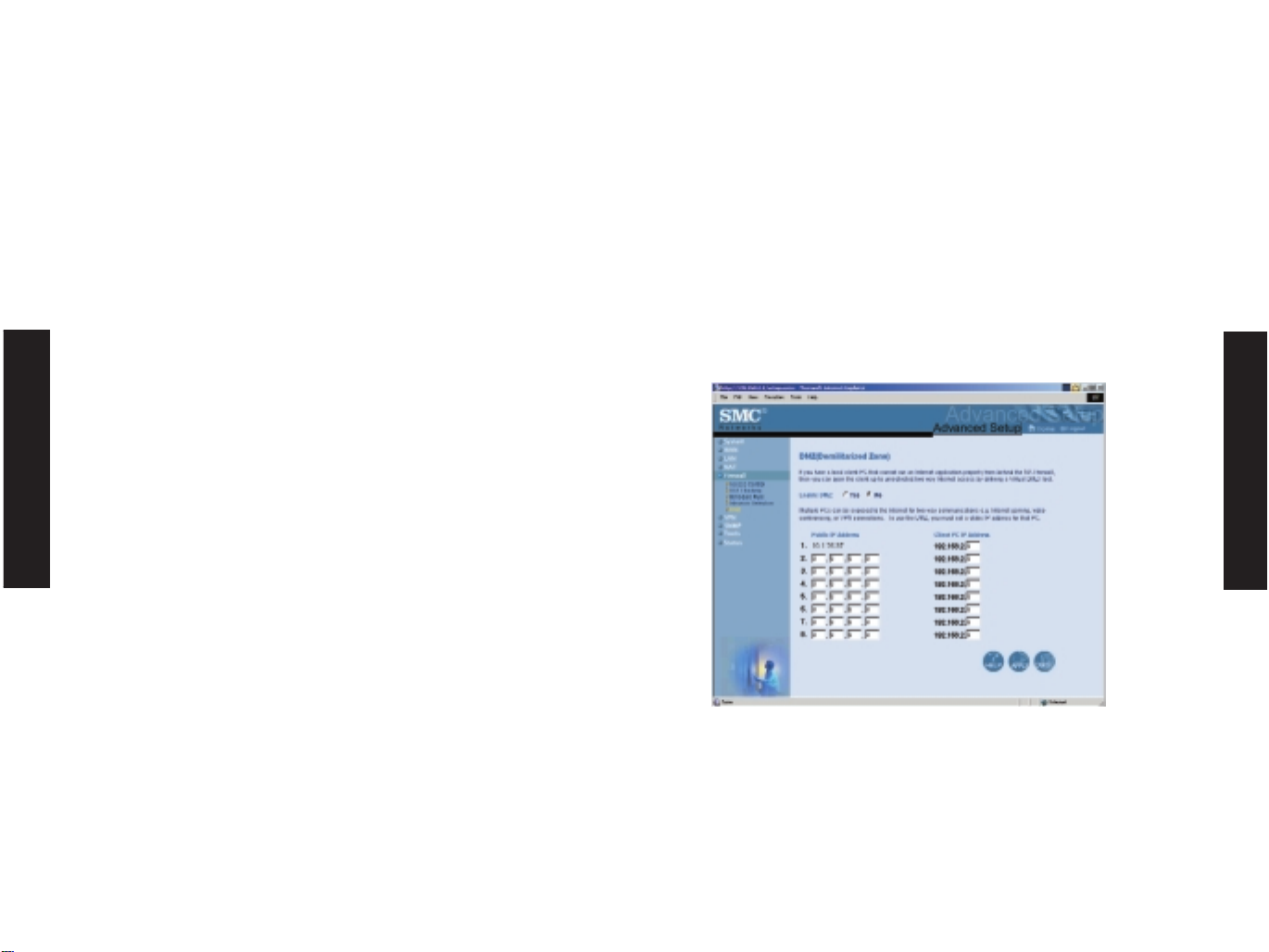

DMZ (Zona desmilitarizada)

Menú VPN (VPN) Proporciona tres túneles VPN (Virtual Private

Network) para la comunicación segura por
Internet.

IPsec (IPsec) Configura SA (Security Association) entrante

y saliente.

PPTP Autoriza usuarios remotos a través del

protocolo de túneles PPTP.
Autentica un túnel PPTP ante el ordenador

principal de destino, y autoriza la gama de
direcciones IP que hay que asignar a los
usuarios clientes.

Menú SNMP (SNMP) Muestra y modifica parámetros

correspondientes a SNMP (Simple Network
Management Protocol).

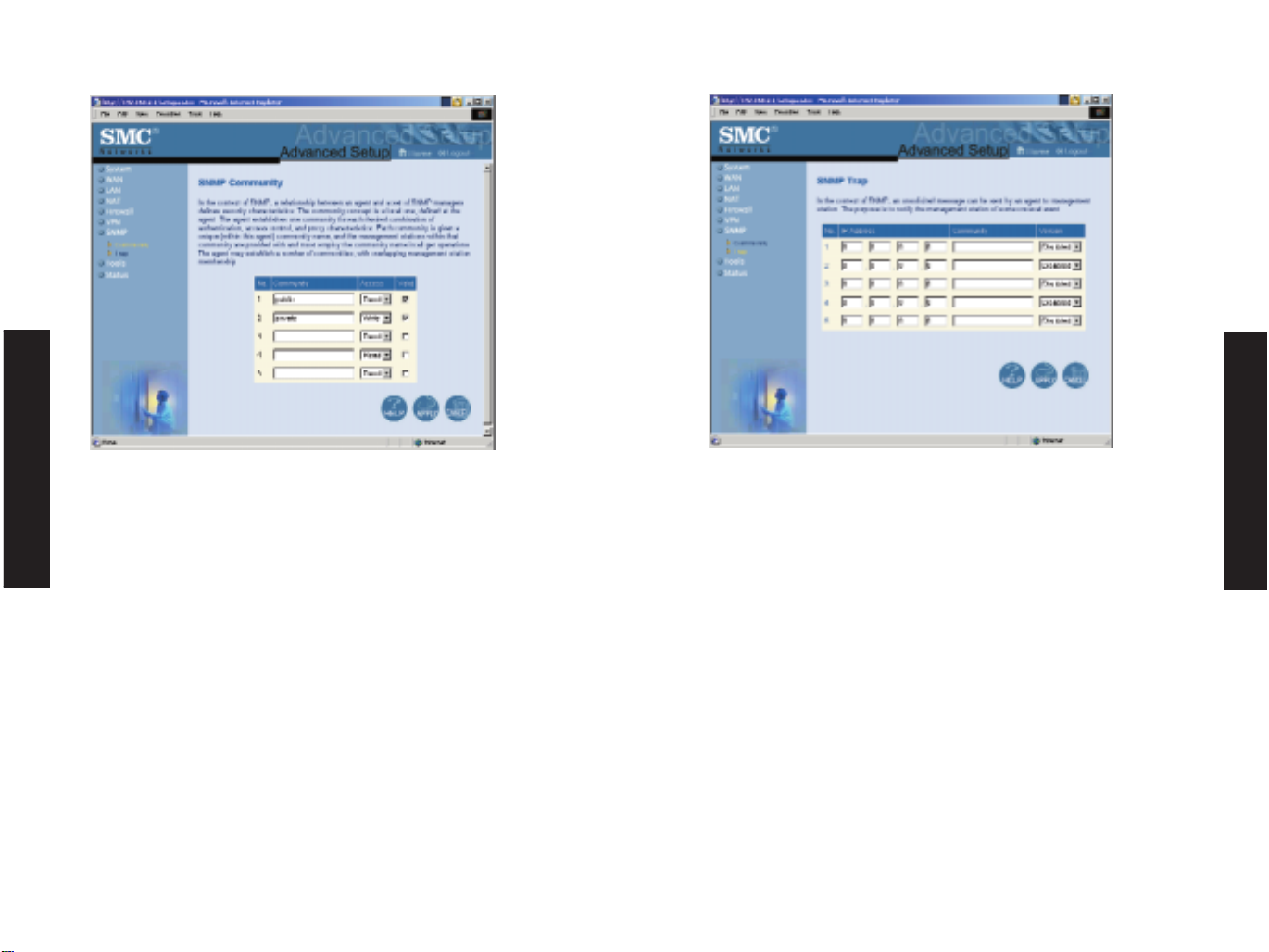

Community Configura las cadenas de comunidad
(Comunidad) autorizadas para el acceso de gestión. Puede

introducirse un máximo de 5 nombres de
comunidad.

Trap (Captura) Especifica qué estaciones de gestión recibirán

mensajes de error en la autenticación u otros
mensajes no solicitados del agente SNMP.
Puede introducirse un máximo de
5 administradores de capturas.

Espanol

Espanol

19 20

Menú Tools Contiene opciones para restablecer el sistema,
(Herramientas) restaurar los valores de configuración o actualizar

el firmware del sistema.

Configuration Tools Le permite realizar una copia de seguridad de la
(Herramienta configuración del sistema, restaurar el archivo de
de configuración) configuración guardado o restaurar los valores de

configuración predeterminados de fábrica.

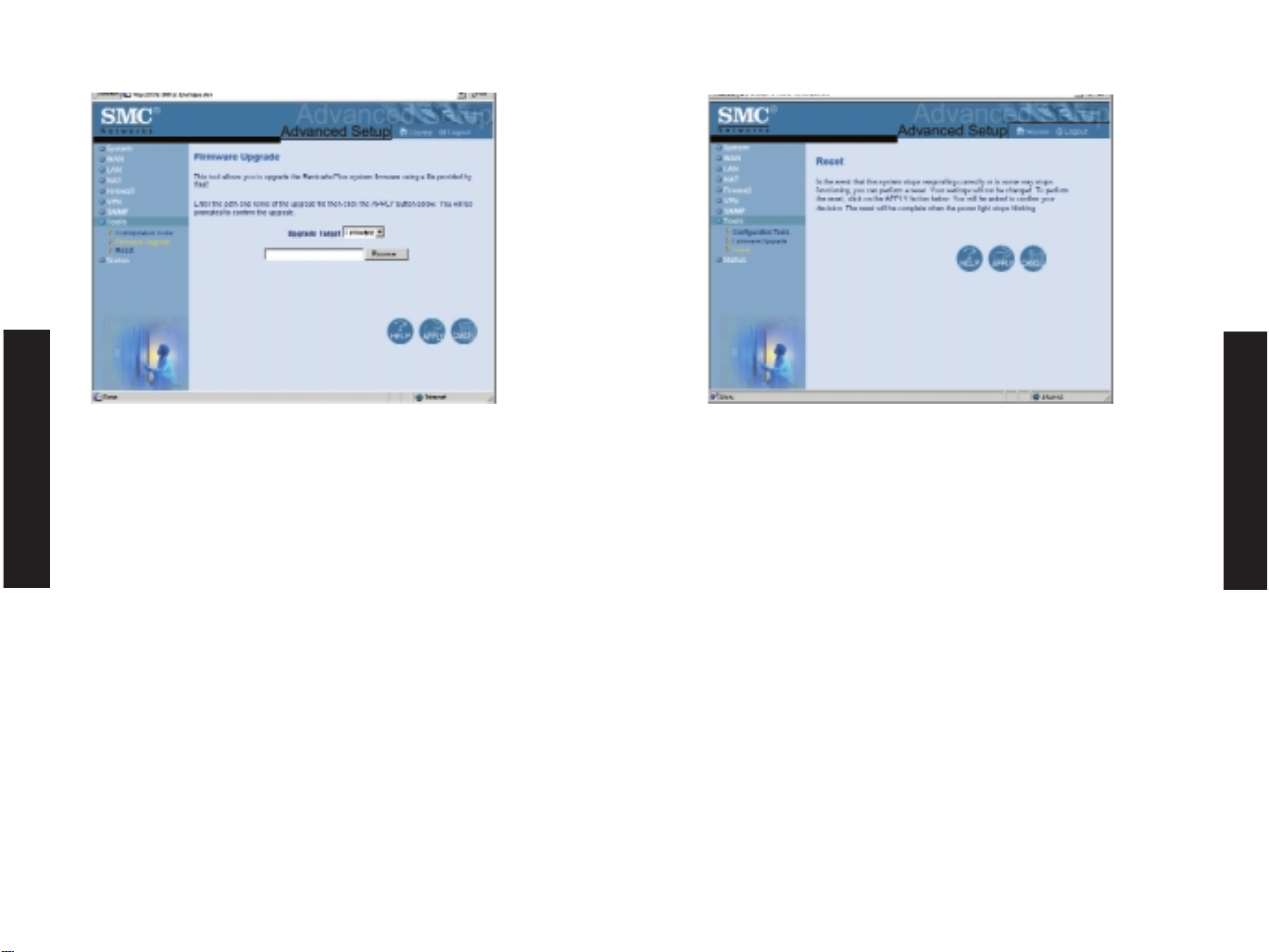

Firmware Upgrade Actualiza el sistema con el firmware más nuevo
(Actualización del procedente del sitio web de SMC,
firmware) www.smc-europe.com.

Reset (Restablecer) Reinicia el sistema y conserva todos los valores

de configuración.

Menú Status Muestra el estado de la conexión WAN/LAN, los
(Estado) números de versión del firmware y el hardware, e

información sobre todos los PC clientes DHCP
conectados.

Menú Help Contiene información sobre asistencia técnica,
(Ayuda) problemas y soluciones y terminología de red.

Botón Home Va a la página general de esta interfaz de
(Página principal) gestión web.

Botón Logout (Salir)Sale del sistema Barricade Plus.

Realizar cambios de configuración

Los parámetros configurables tienen un cuadro de diálogo o una lista
desplegable. Una vez realizado un cambio de configuración en una
página, asegúrese de pulsar el botón "APPLY" ("APLICAR")
situado en la parte inferior de la página para confirmar la nueva
configuración.

Nota:

Para garantizar una actualización correcta de la pantalla después de
introducir un comando, configure Internet Explorer 5.0 de la
siguiente manera: En el menú "Tools/Internet Options/General/
Temporary Internet Files/Settings" ("Herramientas/Opciones de
Internet/General/Archivos temporales de Internet/ Configuración") el
valor de "Check for newer versions of stored pages" ("Buscar
versiones nuevas de las páginas guardadas") debe sustituirse por
"Every visit to the page" ("Cada visita a la página").

Espanol

Espanol

21 22

Configuración del sistema

Establecer zona horaria

Determine la zona horaria de Barricade Plus. Esta información se
utiliza en las entradas de registros y en el filtraje de clientes.

Establecer la contraseña

Si es la primera vez que accede a Barricade Plus, debe definir una
nueva contraseña, grabarla y guardarla en un lugar seguro. En el
menú "Advanced Setup" ("Configuración avanzada"), seleccione
"System" ("Sistema"), pulse "Password Settings" ("Configuración de
la contraseña") y siga las instrucciones que aparecen en pantalla.

Utilice este menú para restringir el acceso a la gestión gracias a una
contraseña concreta. Todo el mundo puede acceder a los menús
"Setup Wizard" ("Asistente de configuración"), "Advanced Setup"
("Configuración avanzada") y "Help" ("Ayuda"), pero es necesario
introducir una contraseña para acceder a las opciones de
configuración incluidas en los menús "Setup Wizard" ("Asistente de
configuración") y "Advanced Setup" ("Configuración avanzada"). De
forma predeterminada no existe contraseña, de manera que debe
asignar una a Barricade Plus cuanto antes, y guardarla en un lugar
seguro.

Las contraseñas deben tener entre 3 y 12 caracteres alfanuméricos,
y distinguen las mayúsculas de las minúsculas.

Nota:

Si pierde la contraseña o no puede acceder a la interfaz de gestión,
pulse el botón Reset (Restablecer) del panel frontal (manténgalo
pulsado como mínimo cinco segundos) para restaurar los ajustes
de fábrica.

Espanol

Espanol

23 24

Remote Management (Gestión remota)

De modo predeterminado, el acceso a la gestión sólo está
disponible para los usuarios de su área local. No obstante, también
puede gestionarse Barricade Plus desde un ordenador principal
remoto, añadiendo la dirección IP de un administrador a esta
pantalla.

Nota:

Si indica una dirección IP del tipo 0.0.0.0, cualquier ordenador
principal podrá gestionar Barricade Plus. También puede
administrar Barricade desde un ordenador remoto; deberá escribir
http://192.168.2.1:8080 en el campo "Address" ("Dirección") del
navegador de Internet

Configuración de la red

Puede utilizar "Setup Wizard" ("Asistente de configuración") para
modificar los valores deseados, o seleccionar los elementos básicos
de configuración que desee cambiar en la pantalla del Asistente de
configuración. (Encontrará información sobre cómo configurar los
valores básicos con el Asistente de configuración en el Manual de
instalación rápida.)

Utilice el menú "Advanced Setup" ("Configuración avanzada") para
configurar las opciones de conexión WAN, la interfaz LAN (como los
parámetros TCP/IP de la dirección de puerta de enlace de Barricade
Plus, el pool de direcciones DHCP para la asignación dinámica de
direcciones a clientes) y otros servicios avanzados.

Configuración WAN

Indique el tipo de conexión WAN requerido por su Proveedor de
servicios de Internet, y a continuación pulse "More Configuration"
("Más Ajustes") para tener parámetros de configuración detallados
del tipo de conexión seleccionado.

Indique una de las tres primeras opciones para configurar una
conexión WAN a través del puerto RJ-45 (por ejemplo, conexión a
un módem xDSL o de cable).

Espanol

Espanol

25 26

Dirección IP dinámica: DHCP

El nombre del ordenador principal es opcional, pero algunos
proveedores de servicios de Internet lo piden. La dirección MAC
predeterminada se establece en la interfaz física de WAN de
Barricade Plus. Utilice esta dirección al registrarse para obtener
servicios de Internet y no la cambie a menos que se lo pida su ISP.
Puede utilizar el botón "Clone MAC Address" ("Clonar dirección
MAC") para copiar la dirección MAC de la Tarjeta Ethernet instalada
por su ISP (en su PC) y sustituir la dirección WAN MAC por esta
dirección MAC.

PPP sobre Ethernet: PPPoE

Escriba el nombre de usuario y la contraseña PPPoE asignados
por su ISP. El Nombre de servicio (Service Name) normalmente es
opcional, pero algunos proveedores pueden pedirlo.

Especifique el valor MTU (Maximum Transmisión Unit) para poder
acceder a servicios de Internet como la navegación y el correo
electrónico. (Valor predeterminado: 1454)

Introduzca el tiempo de inactividad máximo de Barricade Plus
(en segundos).

Nota:

Si no tiene tarifa plana, tenga presente que definir "Maximum
Idle Time" ("Tiempo de inactividad máximo") en "0" o activar
"Auto-Reconnect" ("Reconexión automática") puede incrementar
la factura del teléfono. Si desea información más detallada,
póngase en contacto con el equipo de asistencia técnica de SMC
de su zona.

Espanol

Espanol

27 28

Dirección IP estática: IP fija

Si su proveedor de servicios de Internet le ha asignado una
dirección fija, introduzca la dirección asignada y la máscara de
subred de Barricade Plus y luego introduzca la dirección de puerta
de enlace de su ISP.

Nota: Puede que necesite una dirección fija si piensa proporcionar

servicios de Internet, como un servidor web o un servidor FTP.

Configuración DNS

Los servidores de nombres de dominio (Domain Name Servers, DNS)
relacionan las direcciones IP con los nombres de dominio
equivalentes (por ejemplo, www.smc.com). El ISP debería
proporcionar la dirección IP de uno o más servidores de nombres
de dominio. Escríbalas en esta pantalla.

Espanol

Espanol

29 30

Puerta de enlace LAN y valores DHCP

Configure la dirección de puerta de enlace de Barricade Plus. Para
asignar dinámicamente la dirección IP a PC clientes, active el
servidor DHCP, establezca el tiempo de arrendamiento e indique la
gama de direcciones. No olvide configurar todos los PC clientes en
asignación dinámica de direcciones.

Las direcciones IP válidas tienen cuatro números separados por
puntos. Los primeros tres campos corresponden a la red, y pueden
estar comprendidos entre 0 y 255, mientras que el último
corresponde al ordenador principal, y puede ir de 1 a 254. Aun así,
recuerde que no debe incluir la dirección de puerta de enlace de
Barricade Plus en el pool de direcciones clientes. Si cambia la
gama del pool, asegúrese de que los tres primeros octetos
coinciden con los de la dirección IP de la puerta de enlace, es
decir, 192.168.2.xxx.

Nota:

Compruebe que el pool de direcciones IP esté entre 192.168.2.2 y

192.168.2.255, la máscara de subred sea 255.255.255.0 y la
puerta de enlace predeterminada, 192.168.2.1.

Configuración de los servicios a clientes

Barricade Plus incluye una amplia gama de servicios para clientes,
como la protección por cortafuegos, los túneles VPN, la traducción de
direcciones de red, el servidor virtual, la asignación de direcciones, la
DMZ y el acceso a Internet restringido a determinados clientes. Para
configurar estas funciones, seleccione los elementos específicos en el
menú situado en la parte izquierda de la pantalla.

Traducción de direcciones de red (NAT)

Determinadas aplicaciones requieren varias conexiones, como los
juegos y las videoconferencias por Internet, la telefonía por
Internet y otros. Estas aplicaciones puede que no funcionen
cuando la traducción de direcciones de red (NAT) esté activada. Si
quiere ejecutar aplicaciones que requieran varias conexiones,
utilice la pantalla siguiente para especificar los puertos públicos
adicionales que hay que abrir para cada aplicación.

Espanol

Espanol

31 32

Address Mapping (Asignación de direcciones)

Utilice la opción "Address Mapping" ("Asignación de direcciones")
para limitar el número de direcciones IP públicas que hay que
solicitar al ISP y mantener la privacidad y la seguridad de la red
local.

Virtual Server (Servidor virtual

Si configura Barricade Plus como servidor virtual, los usuarios
remotos que accedan a servicios como Internet o el FTP de su sitio
local mediante direcciones IP públicas pueden redireccionarse
automáticamente a servidores locales configurados con direcciones
IP privadas. En otras palabras, en función del servicio solicitado
(número de puerto TCP/UDP), Barricade Plus redirecciona la
petición de servicio externa al servidor correspondiente (ubicado
en otra dirección IP interna).

La interfaz WAN debe tener una dirección IP fija para utilizar esta
función. Por ejemplo, si establece Type/Public Port en TCP/80
(HTTP o web) y Private IP/Port en 192.168.2.2/80, todas las
peticiones HTTP de usuarios externos se transferirán a 192.168.2.2.
Así pues, sólo con escribir la dirección IP proporcionada por el ISP,
los usuarios de Internet pueden acceder al servicio que necesiten
en la dirección local a la que los redirija.

33 34

Espanol

Espanol

Algunos de los puertos de servicio TCP más habituales son: HTTP:
80, FTP: 21, Telnet: 23 y POP3: 110.

Protección por cortafuegos

El cortafuegos de Barricade Plus proporciona el control de acceso
de los PC clientes conectados y bloquea los ataques habituales de
los piratas informáticos, como IP Spoofing, Land Attack, Ping of
Death, IP with Zero Length, Smurf Attack, UDP Port Loopback,
Snork Attack, TCP Null Scan y TCP SYN Flooding. El cortafuegos no
afecta en gran manera al rendimiento del sistema, de modo que se
recomienda dejarlo activado para proteger a los usuarios de su red.

Nota:

Cuando seleccione el botón de opción "Enable" ("Activar") del
campo "Enable or disable Firewall module function" ("Activar o
desactivar función del modulo de cortafuegos"), asegúrese de
pulsar el botón "APPLY" ("APLICAR").

Access Control (Control de acceso)

Con esta opción, puede especificar diferentes privilegios para los
PC clientes.

En la pantalla de control de acceso aparecen los siguientes
elementos:

Campo Descripción

Normal Filtering Table Muestra la dirección IP y el estado del
(Tabla de filtrado normal) filtrado del PC cliente conectado.

MAC Filtering Table Muestra la dirección MAC del PC cliente.
(Tabla de filtrado MAC)

Remote Management Permite establecer la dirección IP de un
(Gestión remota) administrador para la gestión remota.

Nota:

Pulse "Add PC" ("Agregar PC") y defina la configuración apropiada
para los servicios de PC cliente (tal y como se muestra en la
siguiente pantalla).

Espanol

Espanol

35 36

URL Blocking Sites (Sitios con bloqueo de URL)

Utilice esta pantalla para bloquear el acceso a los sitios web
especificados en la tabla.

Schedule Rule (Norma de programación)

Puede filtrar el acceso a Internet de los clientes locales basándose
en "Rule Name" ("Nombre de la norma") y la hora del día.

1. Pulse "Add Schedule Rule" ("Agregar norma de programación").

2. Defina la configuración apropiada para la norma (tal como se
muestra en la siguiente pantalla).

Espanol

Espanol

37 38

3. Pulse "OK" ("Aceptar") y luego el botón "APPLY" ("APLICAR") para
guardar la configuración (como se muestra en la página anterior).

Intrusion Detection (Detección de intrusos)

La función Intrusion Detection (Detección de intrusos) de
Barricade Plus limita el acceso del tráfico entrante por el puerto
WAN. Cuando se activa la función SPI (Stateful Packet Inspection),
se bloquean todos los paquetes entrantes a menos que los usuarios
marquen determinados tipos de tráfico. Cuando el usuario marca
unos tipos de tráfico en particular, se permite únicamente el tipo
de tráfico concreto iniciado desde la LAN interna. Por ejemplo, si
el usuario sólo marca "FTP service" ("Servicio FTP") en la página
Stateful Packet Inspection, se bloquea todo el tráfico entrante
excepto la conexión FTP iniciada desde la LAN local.

Espanol

Espanol

39 40

• Stateful Packet Inspection (SPI)

Con esta opción, puede seleccionar diferentes tipos de aplicación que
utilizan números de puerto dinámicos. Si necesita utilizar Stateful
Packet Inspection (SPI) para bloquear paquetes, pulse el botón de
opción "Yes" ("Sí") del campo "Enable SPI and Anti-DoS firewall
protection" ("Activar la protección por cortafuegos SPI y Anti-DoS")
y, a continuación, marque el tipo de inspección que necesita, por
ejemplo, fragmentación de paquetes, conexión TCP, sesión UDP,
servicio FTP, servicio H.323 y servicio TFTP.

• Función de protección contra los piratas informáticos

El cortafuegos de Barricade Plus inspecciona los paquetes en la capa
de aplicaciones y mantiene la información sobre las sesiones TCP y
UDP, que incluye los tiempos de espera y el número de sesiones
activas; permite detectar y prevenir algunos tipos de ataques a redes,
como los de denegación de servicio (DoS).

Los ataques a la red que deniegan el acceso a un dispositivo de red
se denominan ataques de denegación de servicio (Denial-of-Service,
DoS). Los ataques DoS se dirigen a dispositivos y redes que tienen
una conexión con Internet. Su objetivo no es robar información sino
desactivar un dispositivo o una red para que los usuarios no tengan
acceso al recurso de la red.

Con la información de inspección que se ha indicado y los criterios
de tiempo de espera y umbral, Barricade Plus proporciona protección
contra los siguientes ataques DoS: Ping of Death (Ping Flood), SYN
Flood, IP Fragment (Teardrop Attack), Brute-force, Land Attack, IP
Spoofing, IP with Zero Length, TCP Null Scan (Port Scan Attack), UDP
Port Loopback, Snork Attack, etc.

Nota:

El cortafuegos no afecta en gran manera al rendimiento del
sistema, de modo que se recomienda activar las funciones
preventivas para proteger a los usuarios de su red.

• Podemos avisarle por correo electrónico cuando un pirata intente

entrar en su red.

Escriba su dirección de correo electrónico si desea recibir una alerta
sobre el acceso de piratas.
Especifique sus servidores de correo electrónico, el número de usuario
y la contraseña.

• Política de conexión
Introduzca los valores adecuados para las sesiones TCP/UDP.

• Criterios relativos a DoS y Port Scan
Configure los criterios relativos a DoS y Port Scan en los espacios

correspondientes.

DMZ (Zona desmilitarizada)

Si tiene un PC cliente que no puede ejecutar una aplicación de
Internet correctamente por detrás del cortafuegos, puede abrir el
cliente a un acceso bidireccional de Internet sin restricciones. Escriba
la dirección IP de un ordenador principal DMZ en esta pantalla. Al
añadir un cliente a la DMZ (Zona desmilitarizada) puede exponer su
red local a varios riesgos para la seguridad, de manera que esta opción
se aconseja sólo como último recurso.

Espanol

Espanol

41 42

Túnel VPN (Virtual Private Networks)

VPN proporciona una red segura y flexible para los usuarios
autenticados a través de sesiones IPsec (IP Security) y PPTP
(Point-to-Point Tunneling Protocol).

IPsec (IPsec)

IPsec es un conjunto de protocolos que ofrecen servicios de
seguridad más completos para los VPN de la extranet.

En la pantalla IPsec, seleccione "Yes" ("Sí") en el campo "Enable
IPsec" ("Activar IPsec") si desea utilizar el servicio IPsec, y elija el
túnel correspondiente (Túnel 1-3).

A continuación, deberá definir los algoritmos de autenticación de
Security Association (SA); Introduzca los valores correspondientes
en los campos "Inbound SA" ("SA entrante") y "Outbound SA" ("SA
saliente") para poder utilizar el control de seguridad IPsec.

Notas:

1. Asegúrese de que ambos extremos del túnel VPN cuentan con la
misma información de seguridad.

2. Incluya una "Remote IP Address" ("Dirección IP remota") para
conectarse de forma remota a la red.

Espanol

Espanol

43 44

PPTP

El protocolo PPTP (Point-to-Point Tunneling Protocol) proporciona un
acceso remoto seguro a Internet sin más que marcar en un punto
local proporcionado por un ISP. La pantalla siguiente muestra la
información sobre cuentas de los usuarios remotos autorizados y la
gama de direcciones IP que hay que asignar a esos usuarios.

Pulse "Edit" ("Editar") en la pantalla para iniciar una sesión PPTP.

A través de la pantalla que aparece en la ilustración, los PC clientes
pueden establecer una sesión PPTP normal; además, la configuración
del cliente PPTP se lleva a cabo cómodamente en cada PC cliente.

Si desea información detallada sobre PPTP, póngase en contacto con
su equipo de asistencia técnica SMC y visite www.smc-europe.com.

SNMP

Utilice la pantalla de configuración de SNMP para ver y modificar
los parámetros del protocolo SNMP (Simiple Network Management
Protocol). Puede utilizar un ordenador conectado a la red, llamado
NMS (Network Management Station), para acceder a esta
información. Los derechos de acceso al agente se controlan
mediante cadenas de comunidad. Para poder comunicarse con
Barricade Plus, el NMS primero debe proporcionar una cadena de
comunidad válida para que se autentifique. Las opciones de
configuración de cadenas de comunidad y las funciones de captura
relacionadas se describen en los apartados que vienen a
continuación.

Espanol

Espanol

45 46

Community (Comunidad)

Community Nombre de comunidad autorizado para el acceso de

(Comunidad): gestión.

Access El acceso de gestión está restringido a Read only
(Acceso): (Sólo lectura) o Read/Write (Lectura/escritura).

Valid Configura el estado de administración de la entrada
(Válido): en activado o desactivado.

Nota:

Puede introducirse un máximo de 5 nombres de comunidad.

Trap (Captura)

IP Address Dirección IP del administrador de capturas.

(Dirección IP):

Community Comunidad especificada para la gestión de

(Comunidad):capturas.

Version (Versión): Permite configurar el estado de captura de

la entrada en desactivado o activado con V1
o V2c.

Espanol

Espanol

47 48

Configuration Tools (Herramientas de configuración)

La opción "Backup" ("Copia de seguridad") le permite guardar la
configuración de Barricade Plus en un archivo llamado config.bin,
en su PC. En otro momento, puede pulsar el botón "Restore"
("Restaurar") para restaurar el archivo de copia de seguridad de la
configuración guardado. Si selecciona "Restore to Factory Defaults"
("Restaurar los ajustes de fábrica predeterminados"), puede
restaurar estos ajustes.

Tools (Herramientas)

El menú "Tools" ("Herramientas") sirve para restaurar los ajustes
de fábrica, actualizar el firmware o reiniciar Barricade Plus.

Espanol

Espanol

49 50

Firmware Upgrade (Actualización del firmware)

Desde esta pantalla puede actualizar el firmware con la última
versión disponible, a través de un archivo suministrado por SMC.

Nota:

Si desea información sobre las últimas versiones del firmware
disponibles, visite el sitio web de SMC,
http://www.smc-europe.com.

Reset (Restablecer)

En caso de que Barricade Plus no responda, pulse el botón "Apply"
("Aplicar") para actualizar la puerta de enlace. Al restablecer la
puerta de enlace, las configuraciones guardadas de Barricade Plus
no vuelven a sus ajustes predeterminados de fábrica.

Nota:

Si utiliza el botón Reset (Restablecer) del panel frontal, Barricade
Plus restablece la alimentación y restaura los ajustes de fábrica.

Espanol

Espanol

51 52

Status (Estado)

A través de la pantalla siguiente puede ver el estado de la
conexión WAN/LAN, los números de versión del firmware y el
hardware y la información relativa a todos los clientes DHCP
conectados a la red.

En esta pantalla aparecen los siguientes elementos:

Campo Descripción

INTERNET Muestra el tipo de conexión WAN y su estado.
GATEWAY Muestra los valores IP del sistema, así como DHCP,

(PUERTA DE NAT, cliente PPTP y Cortafuegos de servidor PPTP.
ENLACE)

INFORMATION Indica el número de clientes conectados, las
(INFORMACIÓN) versiones del firmware, la dirección MAC física de

cada interfaz de soporte, y la versión del hardware y
el número de serie.

Release Pulse este botón para desconectarse de Internet.
(Liberar)

Renew Pulse este botón para volver a conectarse a Internet
(Renovar) a través de un módem de cable o DSL.

Security Log Muestra los intentos no autorizados de acceso
(Registro de a la red.
seguridad)

DHCP Client Log Muestra información sobre todos los clientes DHCP
(Registro de de la red.
cliente DHCP)

Espanol

Espanol

53 54

CAPÍTULO 4
CONFIGURACIÓN DE TCP/IP CLIENTE

Si no ha instalado previamente el protocolo TCP/IP en los PC
clientes, consulte el siguiente apartado. Si necesita información
sobre cómo configurar una dirección TCP/IP en un PC, consulte
"Configuración de TCP/IP para trabajar con Barricade Plus".

Instalación del protocolo TCP/IP en el PC

En la siguiente descripción se toma Windows 98 como ejemplo. El
proceso es parecido en los demás sistemas Windows, pero no
idéntico. Si utiliza otro sistema Windows, consulte la ayuda en
línea.

Windows 95/98/ME

1. Pulse el botón "Start" ("Inicio") y elija "Settings"
("Configuración"); luego pulse "Control Panel" ("Panel de
control").

2. Haga doble clic en el icono "Network" ("Red") y seleccione la ficha
"Configuration" ("Configuración") de la ventana Network (Red).

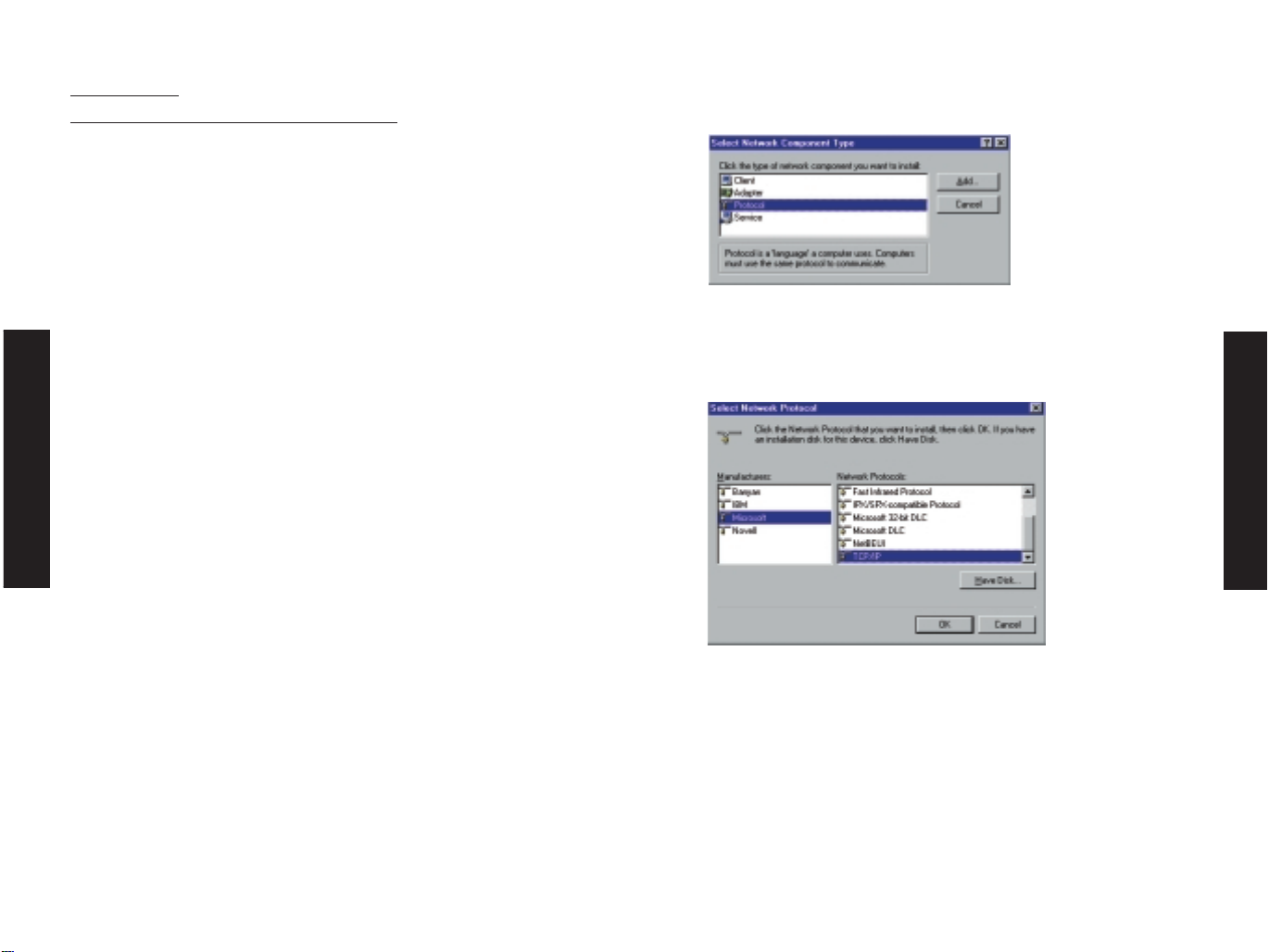

3. Pulse el botón "Add" ("Agregar") para añadir el componente de
red a su PC.

4. Haga doble clic en "Protocol" ("Protocolo") para añadir el
protocolo TCP/IP

5. Seleccione el objeto "Microsoft" ("Microsoft") de la lista de
fabricantes. Y elija "TCP/IP" en Network Protocols (Protocolos de
red). Pulse el botón "OK" ("Aceptar") para volver a la ventana
Network (Red).

6. En la lista de la ventana Network (Red) aparece el protocolo
TCP/IP. Pulse "OK" ("Aceptar") para completar el procedimiento de
instalación y reinicie el PC para activar el protocolo TCP/IP.

Espanol

Espanol

55 56

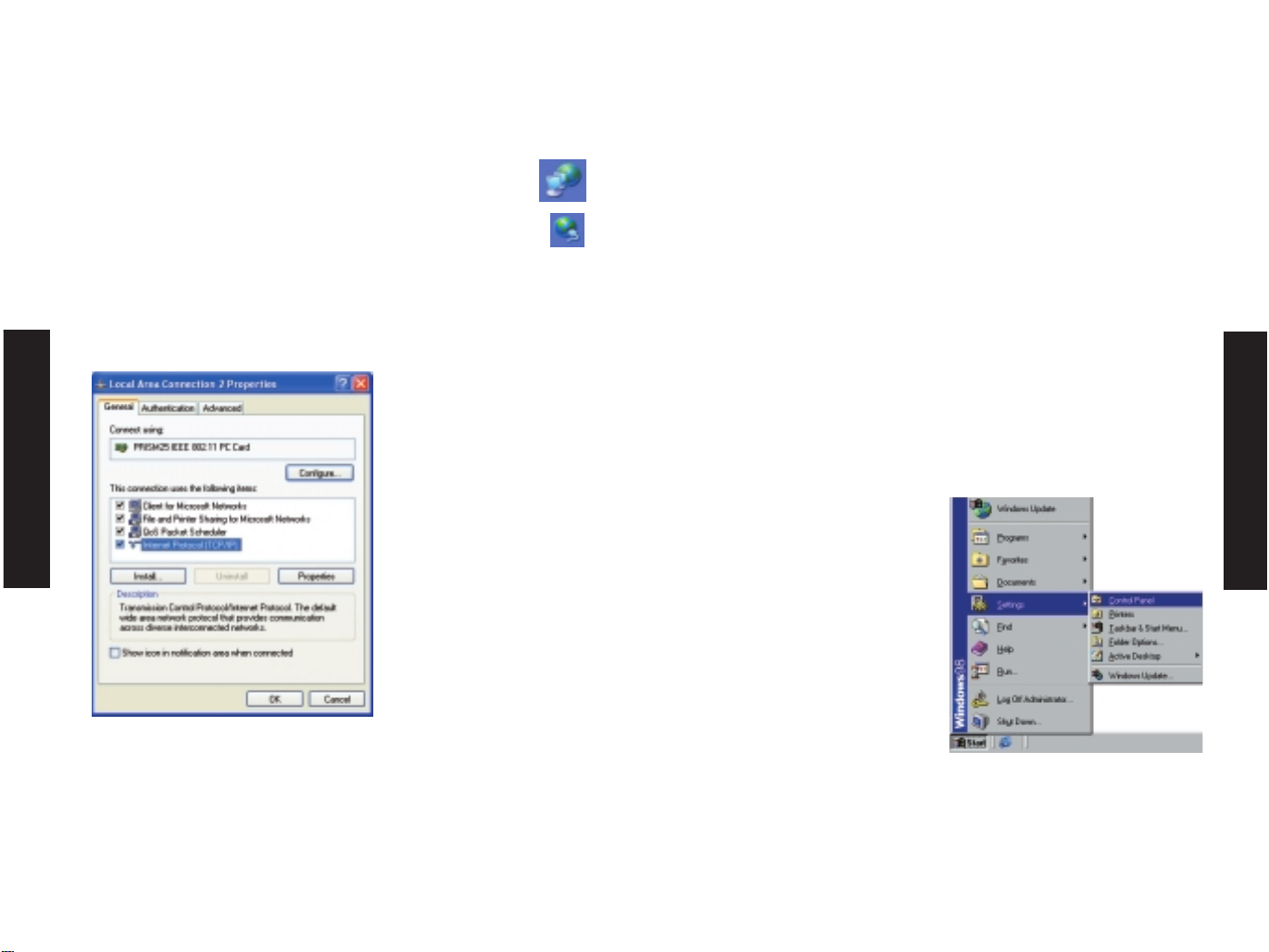

Windows 2000

1. Pulse el botón "Start" ("Inicio") y elija "Settings"
("Configuración"); luego pulse "Control Panel" ("Panel de
control").

2. Haga doble clic en el icono "Network and Dial-up Connections"
("Conexiones de red y de acceso telefónico") y, a continuación, en
el icono "Local Area Connection" ("Conexión de área local"), y
pulse el botón "Properties" ("Propiedades") de la ficha "General"
("General").

3. Pulse el botón "Install..." ("Instalar...") para agregar el
componente de red a su PC.

4. Haga doble clic en "Protocol" ("Protocolo") para agregar el
protocolo TCP/IP.

5. En Network Protocols (Protocolos de red), elija "Internet Protocol
(TCP/IP)" ("Protocolo de Internet (TCP/IP)". Pulse el botón "OK"
("Aceptar") para volver a la ventana Network (Red).

6. En la lista de la ventana Network (Red) aparece el protocolo
TCP/IP. Pulse "OK" ("Aceptar") para completar el procedimiento de
instalación.

Espanol

Espanol

57 58

Establecer TCP/IP para trabajar con Barricade Plus

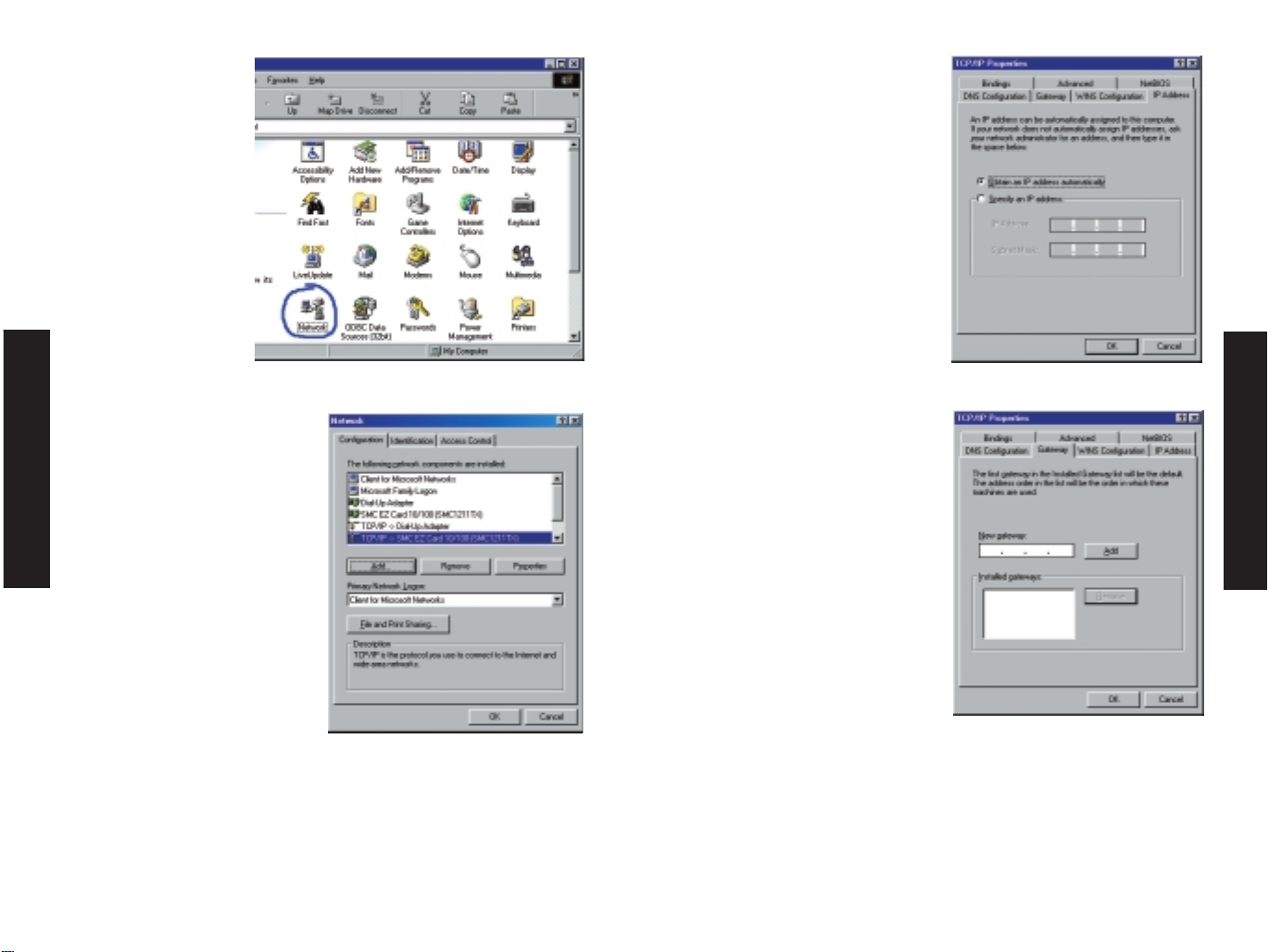

Windows 95/98/ME

1. Pulse el botón "Start" ("Inicio") y elija "Settings"
("Configuración"); luego pulse "Control Panel" ("Panel de control").

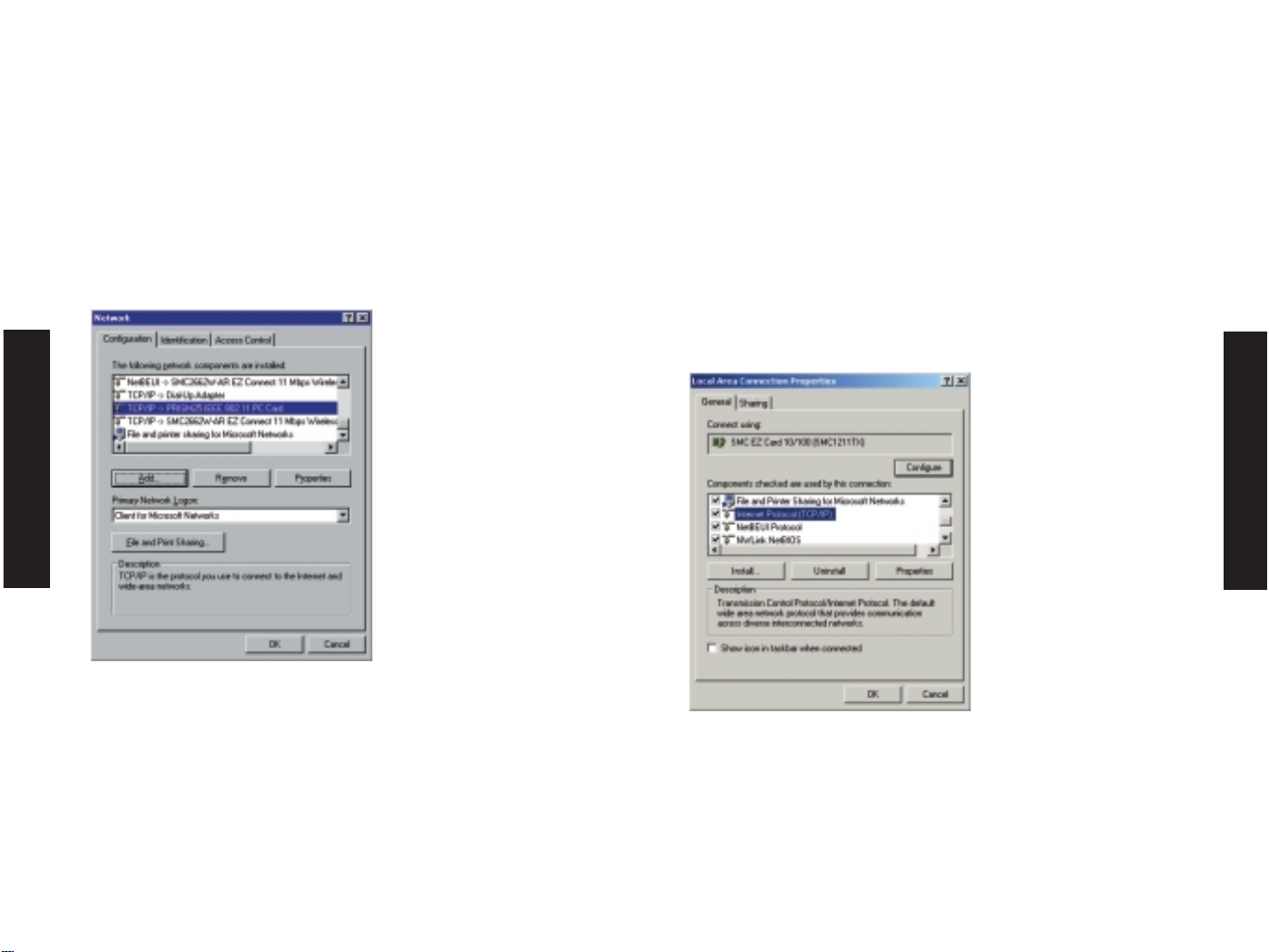

2. Haga doble clic en el icono "Network" ("Red"). Seleccione la línea
TCP/IP que se haya asignado a su tarjeta de red en la ficha
"Configuration" ("Configuración") de la ventana Network (Red).

3. Pulse el botón "Properties" ("Propiedades") para establecer el
protocolo TCP/IP de Barricade Plus.

4. Puede asignar valores de dirección TCP/IP dinámicamente o bien
configurar manualmente un cliente con los valores que satisfagan
sus requisitos de red específicos. (Tenga en cuenta que la dirección
IP predeterminada de Barricade Plus es 192.168.2.1.)

Windows 2000

1. Pulse el botón "Start" ("Inicio") y elija "Settings"
("Configuración"); luego pulse "Control Panel" ("Panel de control").

2. Haga doble clic en el icono "Network and Dial-up Connections"
("Conexiones de red y de acceso telefónico") y, a continuación, en el
icono "Local Area Connection" ("Conexión de área local"), y pulse el
botón "Properties" ("Propiedades") de la ficha "General" ("General").

3. Seleccione la línea de TCP/IP que se haya asignado a su tarjeta de
red en la ventana "Local Area Connection Properties" ("Propiedades
de la conexión de área local").

4. Pulse el botón "Properties" ("Propiedades") para establecer el
protocolo TCP/IP de Barricade Plus.

5. Puede asignar valores de dirección TCP/IP dinámicamente o bien
configurar manualmente un cliente con los valores que satisfagan sus
requisitos de red específicos. (Tenga en cuenta que la dirección IP
predeterminada de Barricade Plus es 192.168.2.1.)

Espanol

Espanol

59 60

Windows XP

1. Pulse el botón "Start" ("Inicio") y elija "Control Panel" ("Panel de
control").

2. Seleccione el icono "Network and Internet Connections"
("Conexiones de red e Internet") y, a continuación, pulse el
icono "Network Connections" ("Conexiones de red"); haga
doble clic en "LAN or High-Speed Internet" ("LAN o Internet
de alta velocidad").

3. Pulse el botón "Properties" ("Propiedades") de la ficha
"General" ("General").

4. Seleccione la línea de TCP/IP que se haya asignado a su tarjeta de
red en la ventana "Local Area Connection Properties" ("Propiedades
de la conexión de área local").

5. Pulse el botón "Properties" ("Propiedades") para establecer el
protocolo TCP/IP de Barricade Plus.

6. Puede asignar valores de dirección TCP/IP dinámicamente o bien
configurar manualmente un cliente con los valores que satisfagan
sus requisitos de red específicos. (Tenga en cuenta que la dirección
IP predeterminada de Barricade Plus es 192.168.2.1.)

Configuración del ordenador con Windows 95/98/ME

Es posible que las instrucciones siguientes no se correspondan de
forma exacta con su versión de Windows. Esto se debe a que los
pasos y las capturas de pantalla se han creado a partir de Windows

98. Windows 95 y Windows Millennium Edition son muy parecidos,
pero no idénticos, a Windows 98.

Paso 1. Establecer la configuración TCP/IP

Una vez terminada la instalación del hardware mediante la conexión
de los dispositivos hay que configurar el ordenador para conectarlo
con Barricade Plus. Hay que determinar la forma en que su ISP
establece la dirección IP. Muchos ISP establecen dichas direcciones
automáticamente mediante una tecnología de red denominada
Protocolo de configuración dinámica de ordenador principal, o DHCP.
Otros ISP especifican la dirección IP y los números asociados, que
deberá introducir manualmente. En este caso, se trata de una
dirección IP estática. El modo en que el ISP le asigna la dirección IP
determina cómo deberá configurar su ordenador.

1. En el escritorio de Windows, pulse el botón "Start" ("Inicio").
Seleccione "Settings"
("Configuración") y pulse
"Control Panel" ("Panel de
control").

Espanol

Espanol

61 62

2. En "Control Panel"
("Panel de control"),
haga doble clic en el
icono "Network"
("Red").

3. En la ventana "Network"
("Red"), dentro de la ficha
"Configuration"
("Configuración"), haga doble
clic en la entrada "TCP/IP" que
aparece en la lista con su
tarjeta de red.

4. Seleccione la ficha "IP
Address" ("Dirección IP").

Si "Obtain an IP address

automatically" ("Obtener
dirección IP
automáticamente") ya está
marcado, el ordenador está ya
configurado para DHCP. Pulse
"Cancel" ("Cancelar") para
cerrar todas las ventanas y
vaya directamente al Paso 2,
"Desactivar el proxy HTTP".

5. Localice su dirección IP y su
máscara de subred. Anótelas en
los espacios correspondientes
más adelante.

6. Pulse la ficha "Gateway"
("Puerta de enlace") y guarde
los números indicados en
"Installed gateways" ("Puertas
de enlace instaladas").

Espanol

Espanol

63 64

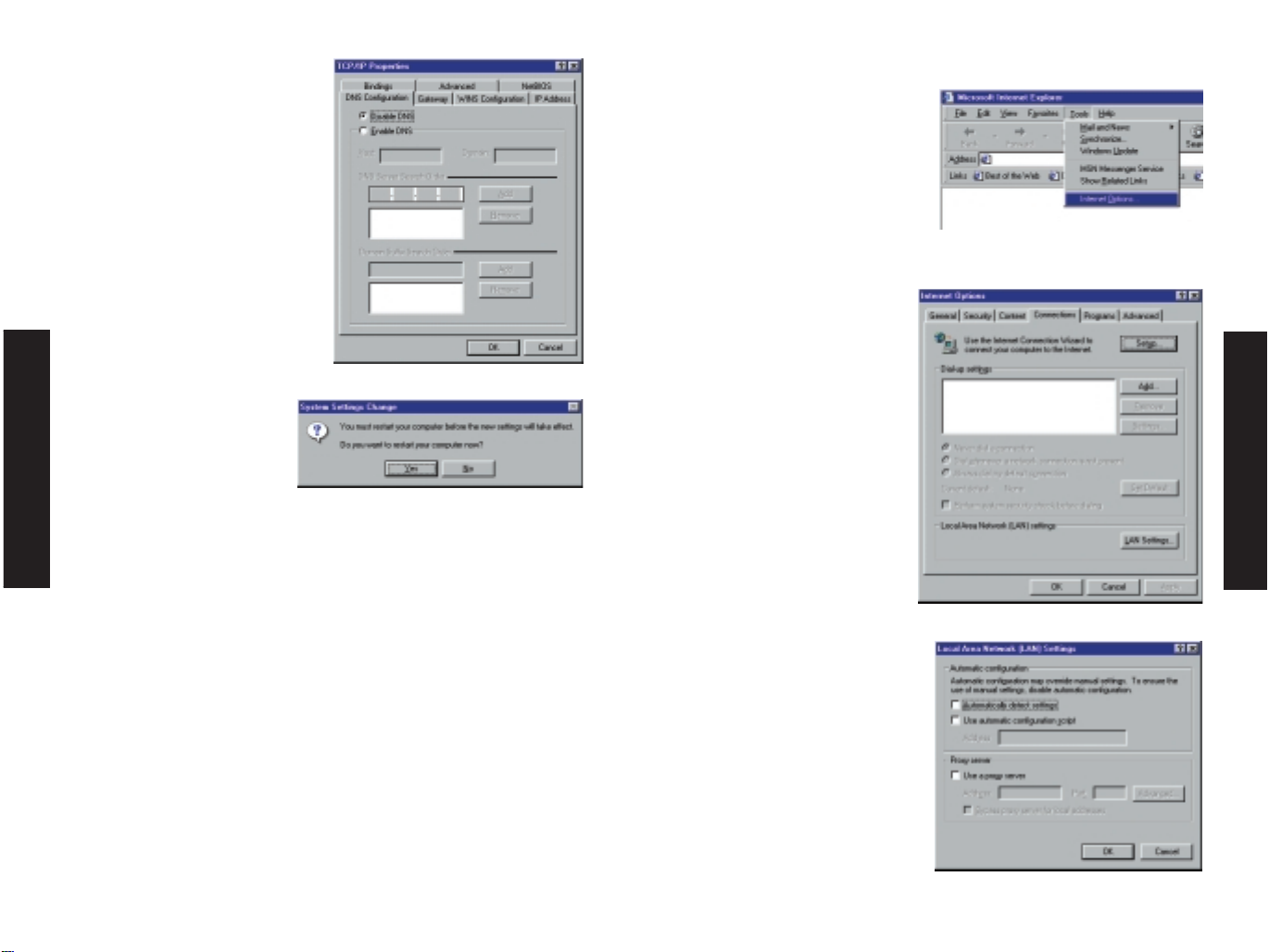

7. Pulse la ficha "DNS Configura­tion" ("Configuración DNS").
Localice los servidores DNS
listados en "DNS Server Search
Order" ("Orden de búsqueda del
servidor DNS"). Guarde las
direcciones especificadas.

8. Después de anotar la
configuración compruebe que
la ha copiado correctamente.
Pulse la ficha "IP Address"
("Dirección IP") y, a
continuación, pulse "Obtain an
IP address automatically"
("Obtener una dirección IP
automáticamente"). Pulse
"OK" ("Aceptar").

9. Puede que Windows
necesite el CD de Windows
95/98/ME para copiar algunos archivos. Después de copiarlos, le
solicitará que reinicie el sistema. Pulse "Yes" ("Sí") para reiniciar el
ordenador.

Ajustes de configuración de TCP/IP

Dirección IP ____.____.____.____
Máscara de subred ____.____.____.____
Servidor DNS principal ____.____.____.____
Servidor DNS secundario ____.____.____.____
Puerta de enlace predeterminada ____.____.____.____

Paso 2. Desactivar el proxy HTTP

Deberá verificar que la función "Proxy HTTP" de su navegador de
Internet esté desactivada. Es para que su navegador de Internet
pueda ver las páginas de configuración dentro de Barricade Plus. A
continuación se indican los pasos para Internet Explorer y Netscape.
Siga los pasos según el navegador que utilice.

Internet Explorer

1. Abra Internet Explorer y
pulse el botón Stop
(Detener). Pulse "Tools"
("Herramientas") y, a
continuación, "Internet
Options" ("Opciones de
Internet").

2. En la ventana "Internet
Options" ("Opciones de
Internet"), pulse la ficha
"Connections"
("Conexiones"). A
continuación, pulse el
botón "LAN Settings..."
("Configuración LAN...").

3. Desactive todas las
casillas de verificación.

4. Pulse "OK" ("Aceptar") y, de
nuevo, "OK" ("Aceptar") para
cerrar la ventana "Internet
Options" ("Opciones de
Internet").

Espanol

Espanol

65 66

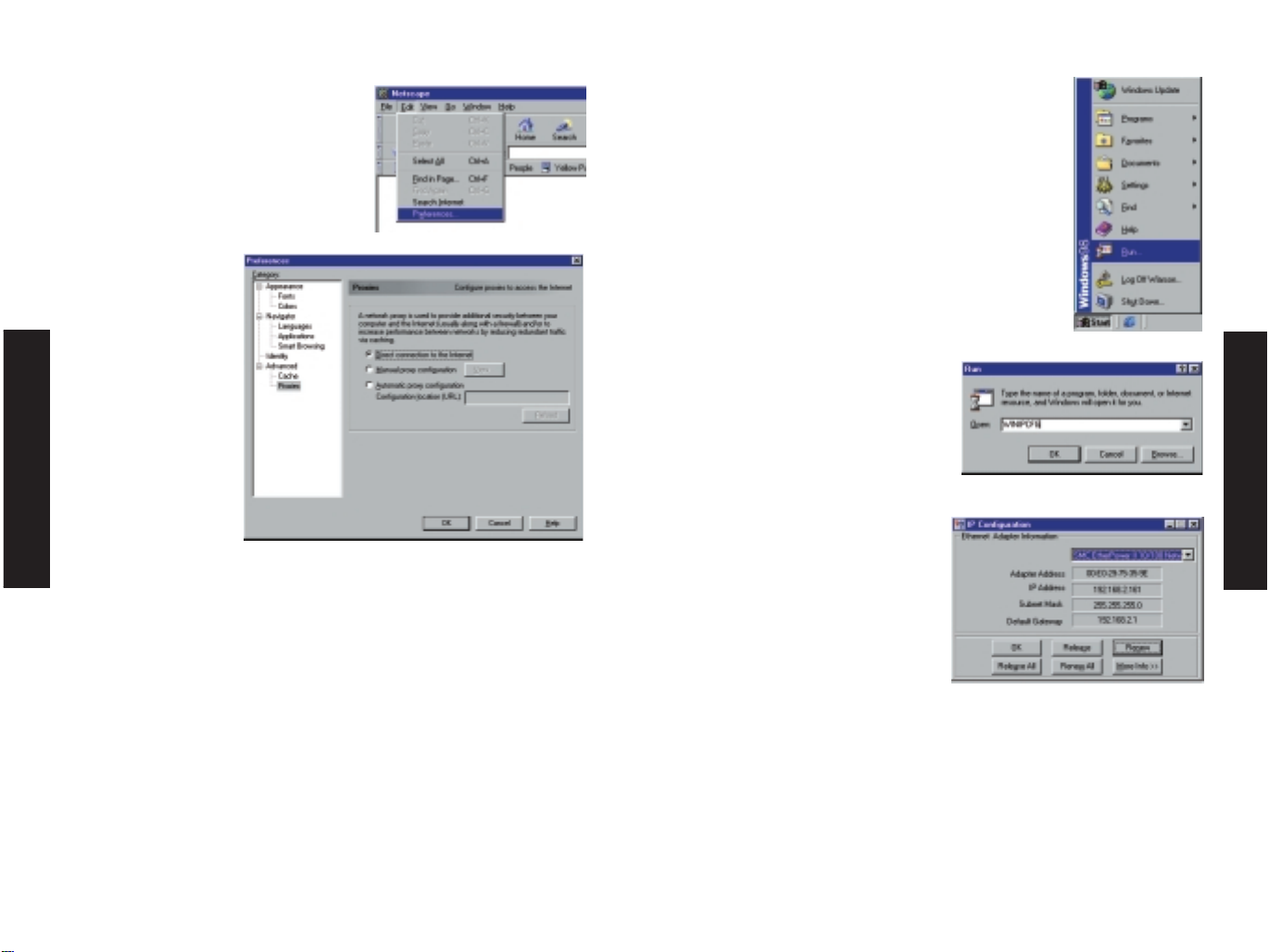

Netscape

1. Abra Netscape y pulse el botón Stop
(Detener). Pulse "Edit" ("Editar") y,
a continuación, "Preferences..."
("Preferencias...").

2. En la ventana
"Preferences"
("Preferencias"), en
"Category"
("Categoría"), haga
doble clic en
"Advanced"
("Avanzada") y, a
continuación, pulse
"Proxies"
("Proxies").
Seleccione "Direct
connection to the
Internet"
("Conexión directa a Internet"). Pulse "OK" ("Aceptar").

3. Repita los pasos en cada ordenador con Windows 95/98/Me
conectado a Barricade Plus.

Paso 3. Obtener la configuración IP de Barricade Plus

Una vez configurado el ordenador para conectarlo a Barricade Plus,
debe establecerse la nueva configuración de red. Si libera la
configuración IP antigua y la cambia por la nueva de Barricade Plus
también verificará que ha configurado el ordenador correctamente.

1. Pulse "Start" ("Inicio") y, a continuación,
"Run…" ("Ejecutar...").

2. Escriba "WINIPCFG" y pulse
"OK" ("Aceptar"). La ventana
"IP Configuration"
("Configuración IP") aparece
en uno o dos minutos.

3. En el menú desplegable,
seleccione su tarjeta de red.
Pulse "Release" ("Liberar") y,
a continuación, "Renew"
("Renovar"). Compruebe que
ahora la dirección IP sea

192.168.2.xxx; la máscara de
subred, 255.255.255.0; y la
puerta de enlace
predeterminada, 192.168. 2.1.
Estos valores confirman que
Barricade Plus funciona. Pulse
"OK" ("Aceptar") para cerrar la
ventana "IP Configuration"
("Configuración IP").

Espanol

Espanol

67 68

Configuración del ordenador con Windows 2000
Paso 1. Establecer la configuración TCP/IP

Una vez terminada la instalación del hardware, hay que configurar el
ordenador para conectarlo con Barricade Plus. También deberá
determinar la forma en que su ISP establece la dirección IP. Muchos
ISP establecen dichas direcciones automáticamente mediante una
tecnología de red denominada Protocolo de configuración dinámica
de ordenador principal, o DHCP. Otros ISP especifican la dirección IP
y los números asociados, que deberá introducir manualmente. En este
caso, se trata de una dirección IP estática. El modo en que el ISP le
asigna la dirección IP determina cómo deberá configurar su
ordenador.

Proceda del modo siguiente:

1. En el escritorio de Windows,
pulse el botón "Start"
("Inicio"). Seleccione
"Settings" ("Configuración") y
pulse "Control Panel" ("Panel
de control").

2. Haga doble clic en el
icono "Network & Dial­up Connections"
("Conexiones de red y
de acceso telefónico").

3. Haga doble clic en el
icono correspondiente a
la conexión con Barricade
Plus.

4. Pulse "Properties"
("Propiedades").

Espanol

Espanol

69 70

5. Haga doble clic en "Internet
Protocol (TCP/IP)" ("Protocolo
de Internet (TCP/IP)".

6. Toda la información que
necesita anotar está en el
cuadro de diálogo "Internet
Protocol (TCP/IP) Properties"
("Propiedades del protocolo
de Internet (TCP/IP)"). Puede
anotarla un poco más
adelante en el espacio
dedicado a tal fin.

Si "Obtain an IP address

automatically" ("Obtener
dirección IP automática­mente") y "Obtain DNS server
address automatically"
("Obtener la dirección del
servidor DNS automática­mente") ya están marcados,
el ordenador está ya
configurado para DHCP. Pulse
"Cancel" ("Cancelar") para cerrar todas las ventanas y vaya
directamente al Paso 2, "Desactivar el proxy HTTP".

7. Seleccione "Obtain an IP address automatically" ("Obtener
dirección IP automáticamente") y, a continuación, "Obtain DNS
server address automatically" ("Obtener la dirección del servidor
DNS automáticamente"). A continuación, pulse "OK" ("Aceptar").
Pulse "OK" ("Aceptar") o "Close" (Cerrar") para cerrar todas las
ventanas.

Ajustes de configuración de TCP/IP

Dirección IP ____.____.____.____

Máscara de subred ____.____.____.____

Servidor DNS principal ____.____.____.____

Servidor DNS secundario ____.____.____.____

Puerta de enlace predeterminada ____.____.____.____

Paso 2. Desactivar el proxy HTTP

Deberá verificar que la función "Proxy HTTP" de su navegador de
Internet esté desactivada. Es para que su navegador de Internet
pueda ver las páginas de configuración dentro de Barricade Plus. A
continuación se indican los pasos para Internet Explorer y Netscape.
Siga los pasos según el navegador que utilice.

Internet Explorer

1. Abra Internet Explorer y
pulse el botón Stop
(Detener). Pulse "Tools"
("Herramientas") y, a
continuación, "Internet
Options" ("Opciones de
Internet").

Espanol

Espanol

71 72

2. En la ventana "Internet
Options" ("Opciones de
Internet"), pulse la
ficha "Connections"
("Conexiones"). A
continuación, pulse el
botón "LAN Settings..."
("Configuración LAN...").

3. Desactive todas las
casillas de verificación.

4. Pulse "OK" ("Aceptar") y,
de nuevo, "OK"
("Aceptar") para cerrar
la ventana "Internet
Options" ("Opciones de
Internet").

Netscape

1. Abra Netscape y pulse el
botón Stop (Detener).
Pulse "Edit" ("Editar") y,
a continuación,
"Preferences..."
("Preferencias...").

2. En la ventana
"Preferences"
("Preferencias"),
en "Category"
("Categoría"),
haga doble clic
en "Advanced"
("Avanzada") y,
a continuación,
pulse "Proxies"
("Proxies").
Seleccione "Direct
connection to
the Internet"
("Conexión directa
a Internet").
Pulse "OK" ("Aceptar").

Paso 3. Obtener la configuración IP de Barricade Plus

Una vez configurado el ordenador para conectarlo a Barricade Plus,
debe establecerse la nueva configuración de red. Si libera la
configuración IP antigua y la cambia por la nueva de Barricade Plus
también verificará que ha configurado el ordenador correctamente.

1. En el escritorio de
Windows, pulse el
botón "Start"
("Inicio"), luego
"Programs"
("Programas") y,
finalmente, "Command
Prompt" ("Símbolo
del sistema").

Espanol

Espanol

73 74

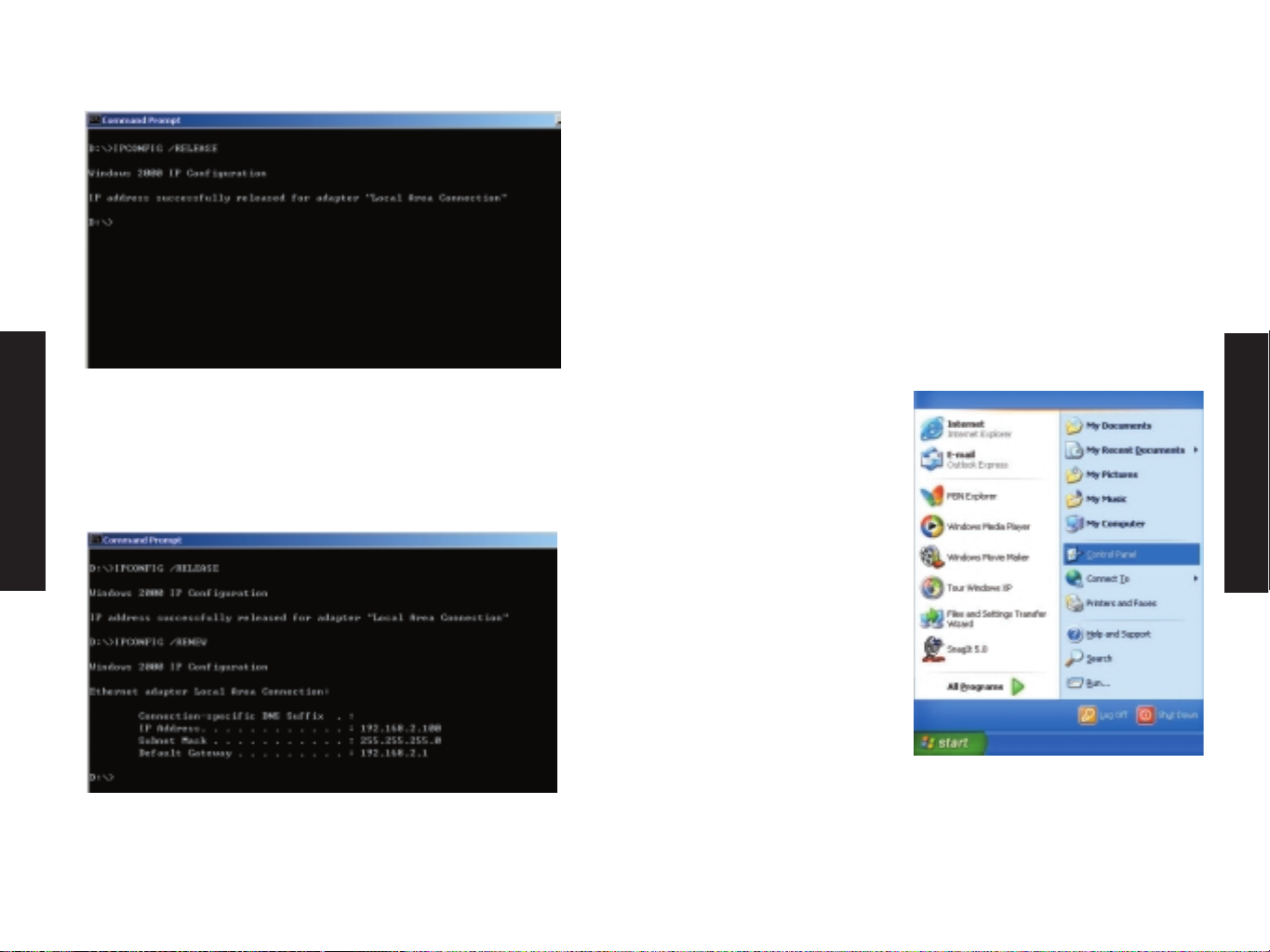

2. En la ventana del símbolo del sistema, escriba "IPCONFIG
/RELEASE" y pulse la tecla <Intro>.

3. Escriba "IPCONFIG /RENEW" y pulse la tecla <Intro>. Compruebe
que ahora la dirección IP sea 192.168.2.xxx (2-255); la máscara de
subred, 255.255.255.0; y la puerta de enlace predeterminada,

192.168.2.1. Estos valores confirman que Barricade Plus funciona.

Escriba "EXIT" y pulse <Intro> para cerrar la ventana del símbolo del
sistema.

Configuración del ordenador con Windows XP
Paso 1. Establecer la configuración TCP/IP

Una vez terminada la instalación del hardware, hay que configurar el
ordenador para conectarlo con Barricade Plus. También deberá
determinar la forma en que su ISP establece la dirección IP. Muchos
ISP establecen dichas direcciones automáticamente mediante una
tecnología de red denominada Protocolo de configuración dinámica
de ordenador principal, o DHCP. Otros ISP especifican la dirección IP
y los números asociados, que deberá introducir manualmente. En este
caso, se trata de una dirección IP estática. El modo en que el ISP le
asigna la dirección IP determina cómo deberá configurar su
ordenador.

Proceda del modo siguiente:

1. En el escritorio de
Windows, pulse el
botón "Start" ("Inicio").
Seleccione "Control
Panel" ("Panel de
control").

Espanol

Espanol

75 76

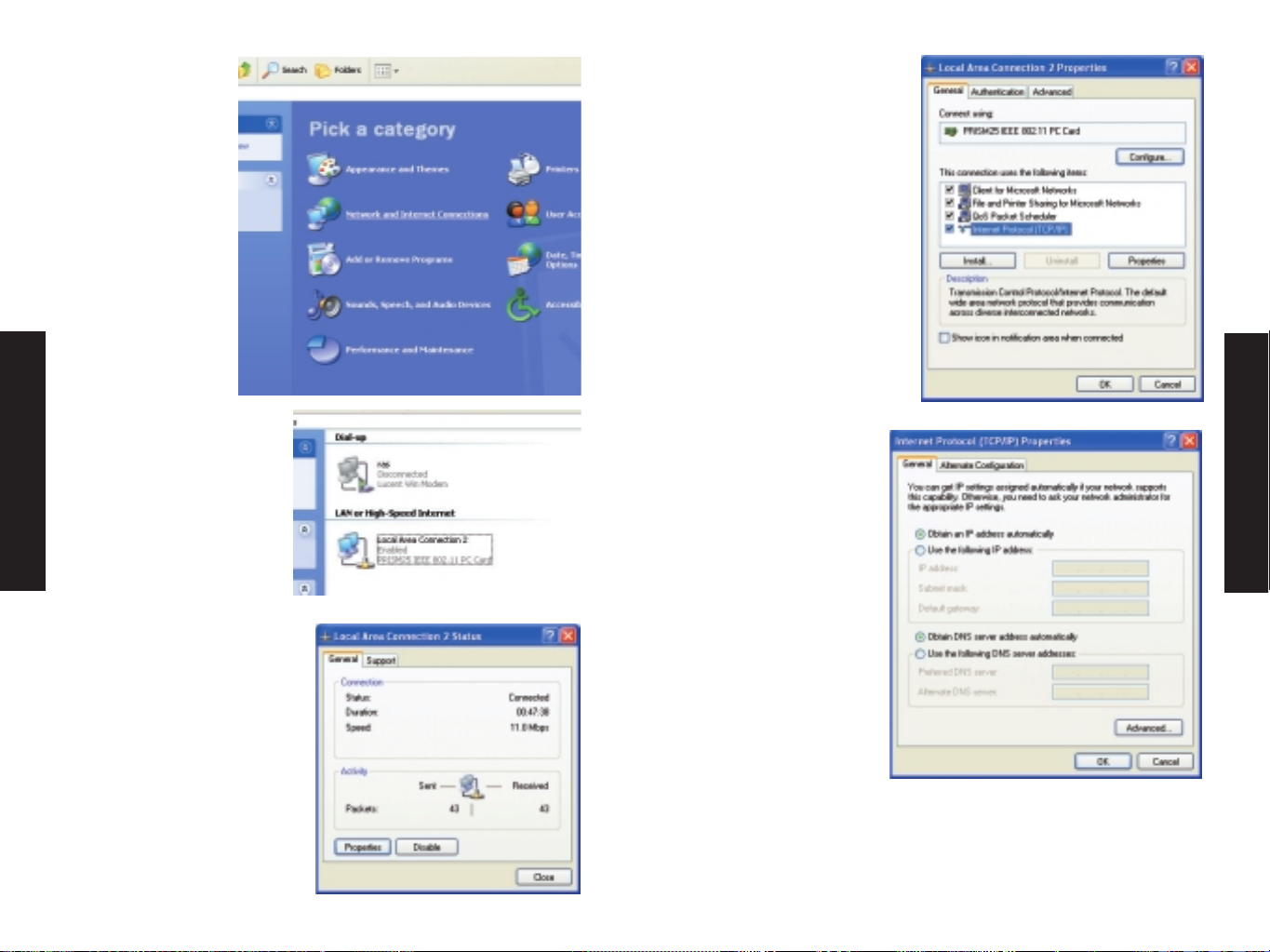

2. Seleccione el icono
"Network and
Internet
Connections"
("Conexiones de
red e Internet") y,
a continuación,
pulse el icono
"Network
Connections"
("Conexiones de
red").

3. Haga doble clic en
"LAN or High-Speed
Internet" ("LAN o
Internet de alta
velocidad").

4. Pulse "Properties"
("Propiedades").

5. Haga doble clic en
"Internet Protocol
(TCP/IP)" ("Protocolo de
Internet (TCP/IP)".

6. Toda la información
que necesita anotar
está en el cuadro de
diálogo "Internet
Protocol (TCP/IP)
Properties"
("Propiedades del
protocolo de Internet
(TCP/IP)"). Puede
anotarla un poco más
adelante en el espacio
dedicado a tal fin.

Si "Obtain an IP
address automatically"
("Obtener dirección IP
automáticamente") y
"Obtain DNS server address automatically" ("Obtener la dirección del
servidor DNS automáticamente") ya están marcados, el ordenador
está ya configurado para DHCP. Pulse "Cancel" ("Cancelar") para
cerrar todas las ventanas y vaya directamente al Paso 2, "Desactivar
el proxy HTTP".

Espanol

Espanol

77

78

7. Seleccione "Obtain an IP address automatically" ("Obtener
dirección IP automáticamente") y, a continuación, "Obtain DNS
server address automatically" ("Obtener la dirección del servidor DNS
automáticamente"). A continuación, pulse "OK" ("Aceptar"). Pulse
"OK" ("Aceptar") o "Close" (Cerrar") para cerrar todas las ventanas.

Ajustes de configuración de TCP/IP

Dirección IP ____.____.____.____

Máscara de subred ____.____.____.____

Servidor DNS principal ____.____.____.____

Servidor DNS secundario ____.____.____.____

Puerta de enlace predeterminada ____.____.____.____

Paso 2. Desactivar el proxy HTTP

Deberá verificar que la función "Proxy HTTP" de su navegador de
Internet esté desactivada. Es para que su navegador de Internet
pueda ver las páginas de configuración dentro de Barricade Plus. A
continuación se indican los pasos para Internet Explorer y Netscape.
Siga los pasos según el navegador que utilice.

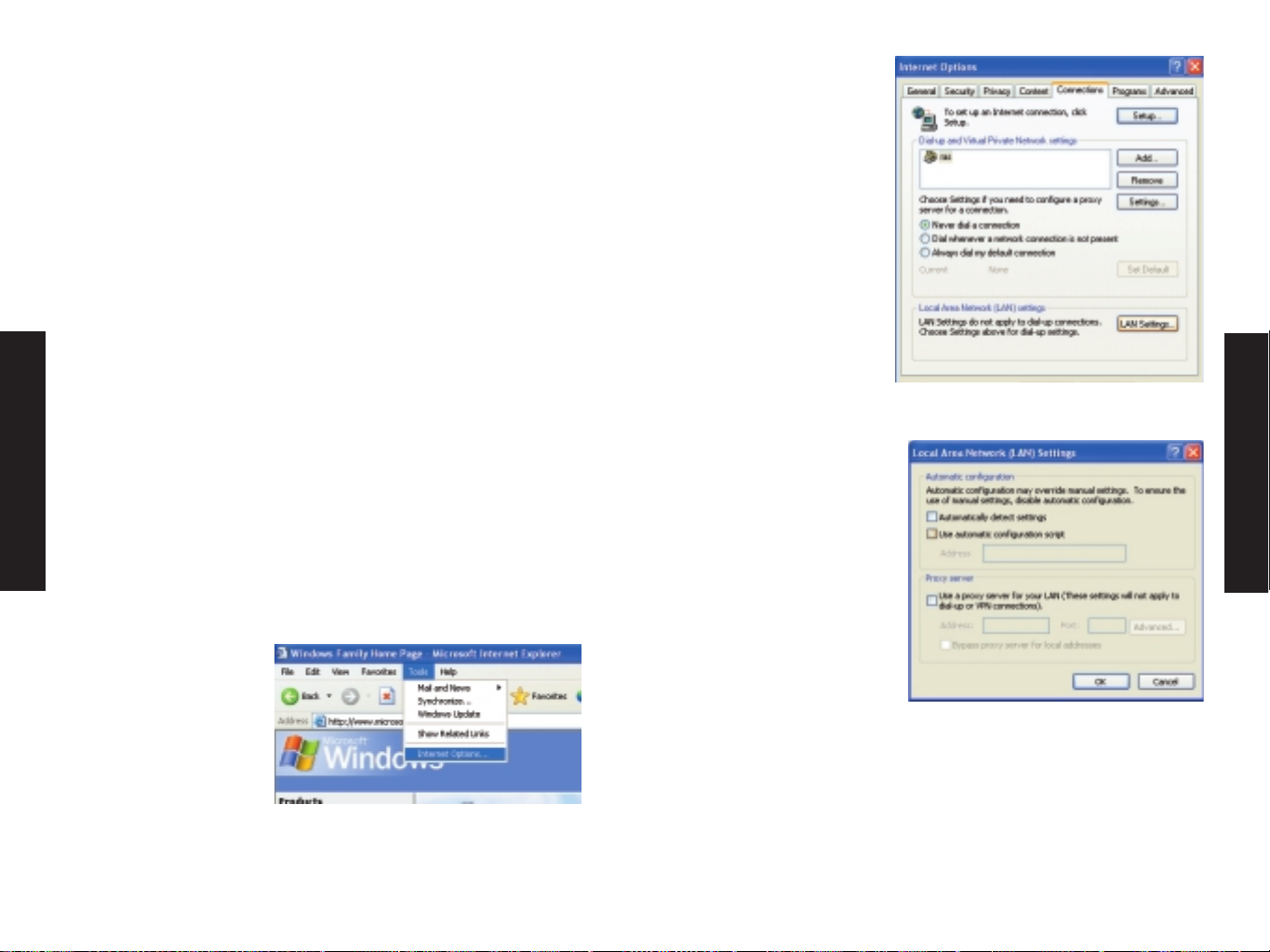

Internet Explorer

1. Abra Internet Explorer
y pulse el botón Stop
(Detener). Pulse "Tools"
("Herramientas") y,
a continuación,
"Internet Options"
("Opciones de
Internet").

2. En la ventana
"Internet Options"
("Opciones de
Internet"), pulse la
ficha "Connections"
("Conexiones"). A
continuación, pulse
el botón "LAN
Settings..."
("Configuración
LAN...").

3. Desactive todas las
casillas de verificación.

4. Pulse "OK" ("Aceptar")
y, de nuevo, "OK"
("Aceptar") para cerrar
la ventana "Internet
Options" ("Opciones de
Internet").

Espanol

Espanol

79 80

Paso 3. Obtener la configuración IP de Barricade Plus

Una vez configurado el ordenador para conectarlo a Barricade Plus,
debe establecerse la nueva configuración de red. Si libera la
configuración IP antigua y la cambia por la nueva de Barricade Plus
también verificará que ha configurado el ordenador correctamente.

1. En el escritorio de Windows, pulse el botón "Start" ("Inicio"),
luego "Programs" ("Programas") y, finalmente, el símbolo del
sistema.

2. En la ventana del símbolo del sistema, escriba "IPCONFIG
/RELEASE" y pulse la tecla <Intro>.

3. Escriba "IPCONFIG /RENEW" y pulse la tecla <Intro>. Compruebe
que ahora la dirección IP sea 192.168.2.xxx (2-255); la máscara de
subred, 255.255.255.0; y la puerta de enlace predeterminada,

192.168.2.1. Estos valores confirman que Barricade Plus funciona.

Escriba "EXIT" y pulse <Intro> para cerrar la ventana del símbolo del
sistema.

Espanol

Espanol

81 82

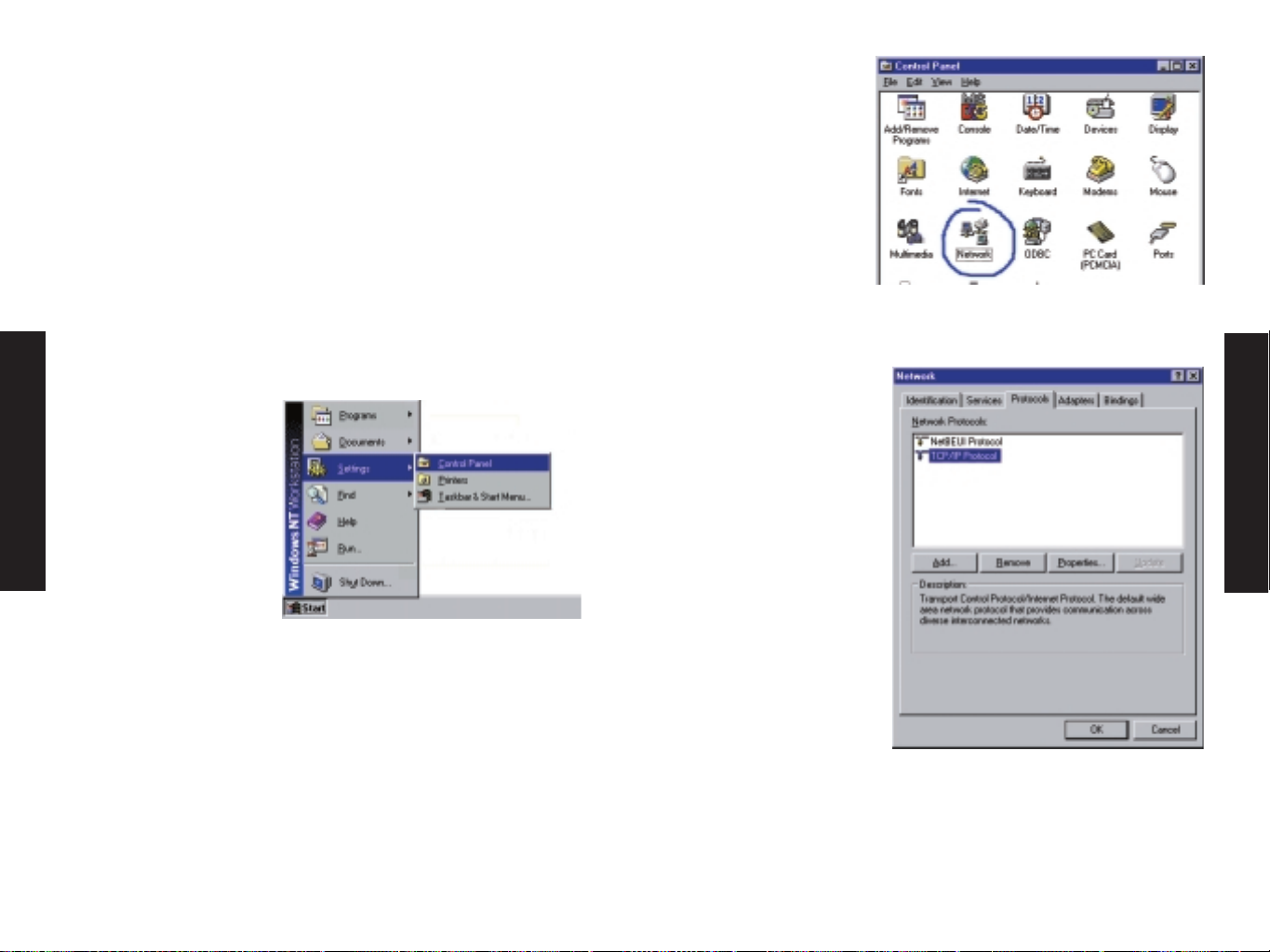

2. Haga doble clic en
el icono "Network"
("Red").

3. Seleccione la ficha
"Protocols"
("Protocolos").

4. Haga doble clic en
"TCP/IP Protocol"
("Protocolo
(TCP/IP)").

Configuración del ordenador con Windows NT 4.0

Paso 1. Establecer la configuración TCP/IP

Una vez terminada la instalación del hardware, hay que configurar el
ordenador para conectarlo con Barricade Plus. Hay que determinar la
forma en que su ISP establece la dirección IP. Muchos ISP establecen
dichas direcciones automáticamente mediante una tecnología de red
denominada Protocolo de configuración dinámica de ordenador
principal, o DHCP. Otros ISP especifican la dirección IP y los números
asociados, que deberá introducir manualmente. En este caso, se trata
de una dirección IP estática. El modo en que el ISP le asigna la
dirección IP determina cómo deberá configurar su ordenador.

Proceda del modo siguiente:

1. En el escritorio de
Windows pulse "Start"
("Inicio"), luego
"Settings"
("Configuración") y
"Control Panel"
("Panel
de control").

Espanol

Espanol

83 84

5. Seleccione la ficha "IP
Address" ("Dirección IP").

6. En la lista desplegable de
"Adapter" ("Adaptador"),
compruebe que está
seleccionado su adaptador
Ethernet.

Si "Obtain an IP address
automatically" ("Obtener
dirección IP automática­mente") ya está marcado, el
ordenador está ya configurado
para DHCP. Pulse "Cancel"
("Cancelar") para cerrar todas
las ventanas y vaya
directamente al Paso 2,
"Desactivar el proxy HTTP".

7. En el cuadro de diálogo
"TCP/IP Properties"
("Propiedades TCP/IP"),
pulse la ficha "IP Address"
("Dirección IP") para
localizar su dirección IP, la
máscara de subred y la
puerta de enlace
predeterminada. Anote
estos valores en los
espacios correspondientes
más adelante.

8. Pulse la ficha "DNS" para
ver los servidores DNS
primario y secundario.
Anote estos valores en los
espacios correspondientes
más adelante.

9. Después de anotar los valores de IP, pulse la ficha "IP Address"
("Dirección IP"). Seleccione "Obtain IP address automatically"
("Obtener una dirección IP automáticamente") y pulse "OK"
("Aceptar"). Pulse "OK" ("Aceptar") para cerrar la ventana
"Network" ("Red").

10. Puede que Windows copie algunos archivos, y después le pedirá
que reinicie el sistema. Pulse "Yes" ("Sí") para reiniciar el
ordenador.

Ajustes de configuración de TCP/IP

Dirección IP ____.____.____.____

Máscara de subred ____.____.____.____

Servidor DNS principal ____.____.____.____

Servidor DNS secundario ____.____.____.____

Puerta de enlace predeterminada ____.____.____.____

Espanol

Espanol

85 86

Paso 2. Desactivar el proxy HTTP

Deberá verificar que la función "Proxy HTTP" de su navegador de
Internet esté desactivada. Es para que su navegador de Internet
pueda ver las páginas de configuración dentro de Barricade Plus. A
continuación se indican los pasos para Internet Explorer y Netscape.
Siga los pasos según el navegador que utilice.

Internet Explorer

1. Abra Internet Explorer y
pulse el botón Stop
(Detener). Pulse "Tools"
("Herramientas") y, a
continuación, "Internet
Options" ("Opciones de
Internet").

2. En la ventana "Internet
Options" ("Opciones de
Internet"), pulse la ficha
"Connections"
("Conexiones"). A
continuación, pulse el
botón "LAN Settings..."
("Configuración LAN...").

3. Desactive todas las casillas
de verificación.

4. Pulse "OK" ("Aceptar") y,
de nuevo, "OK" ("Aceptar")
para cerrar la ventana
"Internet Options"
("Opciones de Internet").

Netscape

1. Abra Netscape y pulse el botón Stop
(Detener). Pulse "Edit" ("Editar") y, a
continuación, "Preferences..."
("Preferencias...").

2. En la ventana
"Preferences"
("Preferencias"),
en "Category"
("Categoría"),
haga doble clic en
"Advanced"
("Avanzada") y,
a continuación,
pulse "Proxies"
("Proxies").
Seleccione "Direct
connection to the
Internet"
("Conexión directa a Internet"). Pulse "OK" ("Aceptar").

Espanol

Espanol

87 88

Espanol

Espanol

89

Paso 3. Obtener la configuración IP de Barricade Plus

Una vez configurado el ordenador para conectarlo a Barricade Plus,
debe establecerse la nueva configuración de red. Si libera la
configuración IP antigua y la cambia por la nueva de Barricade Plus
también verificará que ha configurado el ordenador correctamente.

1. En el escritorio de
Windows, pulse el botón
"Start" ("Inicio"), luego
"Programs" ("Programas")
y, a continuación,
"Command Prompt"
("Símbolo del sistema").

2. En la ventana del símbolo
del sistema, escriba
"IPCONFIG /RELEASE" y
pulse la tecla <Intro>.

3. Escriba "IPCONFIG /RENEW" y pulse la tecla <Intro>. Compruebe que
ahora la dirección IP sea 192.168.2.xxx; la máscara de subred,

255.255.255.0 y la puerta de enlace predeterminada, 192.168.2.1.
Estos valores confirman que Barricade Plus funciona.

4. Escriba "EXIT" y pulse <Intro> para cerrar la ventana del símbolo del
sistema.

Configuración de un ordenador Macintosh

Es posible que las instrucciones siguientes no se correspondan de
forma exacta con su pantalla. Ello se debe a que estos pasos y
capturas de pantalla se han creado usando Mac OS 8.5. Mac OS 7.x y
posteriores son muy parecidos, pero quizá no idénticos a Mac OS 8.5.

Paso 1. Establecer la configuración TCP/IP

Una vez terminada la instalación del hardware, hay que configurar el
ordenador para conectarlo con Barricade Plus. Hay que determinar la
forma en que su ISP establece la dirección IP. Muchos ISP establecen
dichas direcciones automáticamente mediante una tecnología de red
denominada Protocolo de configuración dinámica de ordenador
principal, o DHCP. Otros ISP especifican la dirección IP y los números
asociados, que deberá introducir manualmente. En este caso, se trata
de una dirección IP estática. El modo en que el ISP le asigna la
dirección IP determina cómo deberá configurar su ordenador.

90

Espanol

Espanol

91

Proceda del modo siguiente:

1. Abra el menú Apple.
Pulse "Control Panels"
("Paneles de control")
y seleccione TCP/IP.

2. En el cuadro de
diálogo TCP/IP,
asegúrese de que
está seleccionado
"Ethernet" en el
campo "Connect
Via:" ("Conectar a
través de:").

Si "Using DHCP Server" ("Usar servidor DHCP") ya está seleccionado en
el campo "Configure" ("Configurar"), el ordenador ya está configurado
para DHCP. Cierre el cuadro de diálogo TCP/IP, y vaya directamente al
"Paso 2. Desactivar el proxy HTTP".

3. Toda la información que necesita anotar está en el cuadro de
diálogo "TCP/IP". Puede anotarla un poco más adelante en el
espacio dedicado a tal fin.

4. Después de anotar los ajustes de IP, seleccione "Using DHCP Server"
("Usar servidor DHCP") en el campo "Configure" ("Configurar") y
cierre la ventana.

5. Aparece otro cuadro en
el que se pregunta si
desea guardar la
configuración TCP/IP.
Pulse "Save"
("Guardar").

Ajustes de configuración de TCP/IP

Dirección IP ____.____.____.____

Máscara de subred ____.____.____.____

Router ____.____.____.____

Servidor de nombres ____.____.____.____

Paso 2. Desactivar el proxy HTTP

Deberá verificar que la función "Proxy HTTP" de su navegador de
Internet esté desactivada. Es para que su navegador de Internet pueda
ver las páginas de configuración dentro de Barricade Plus. A
continuación se indican los pasos para Internet Explorer y Netscape.
Siga los pasos según el navegador que utilice.

92

Espanol

94

Espanol

93

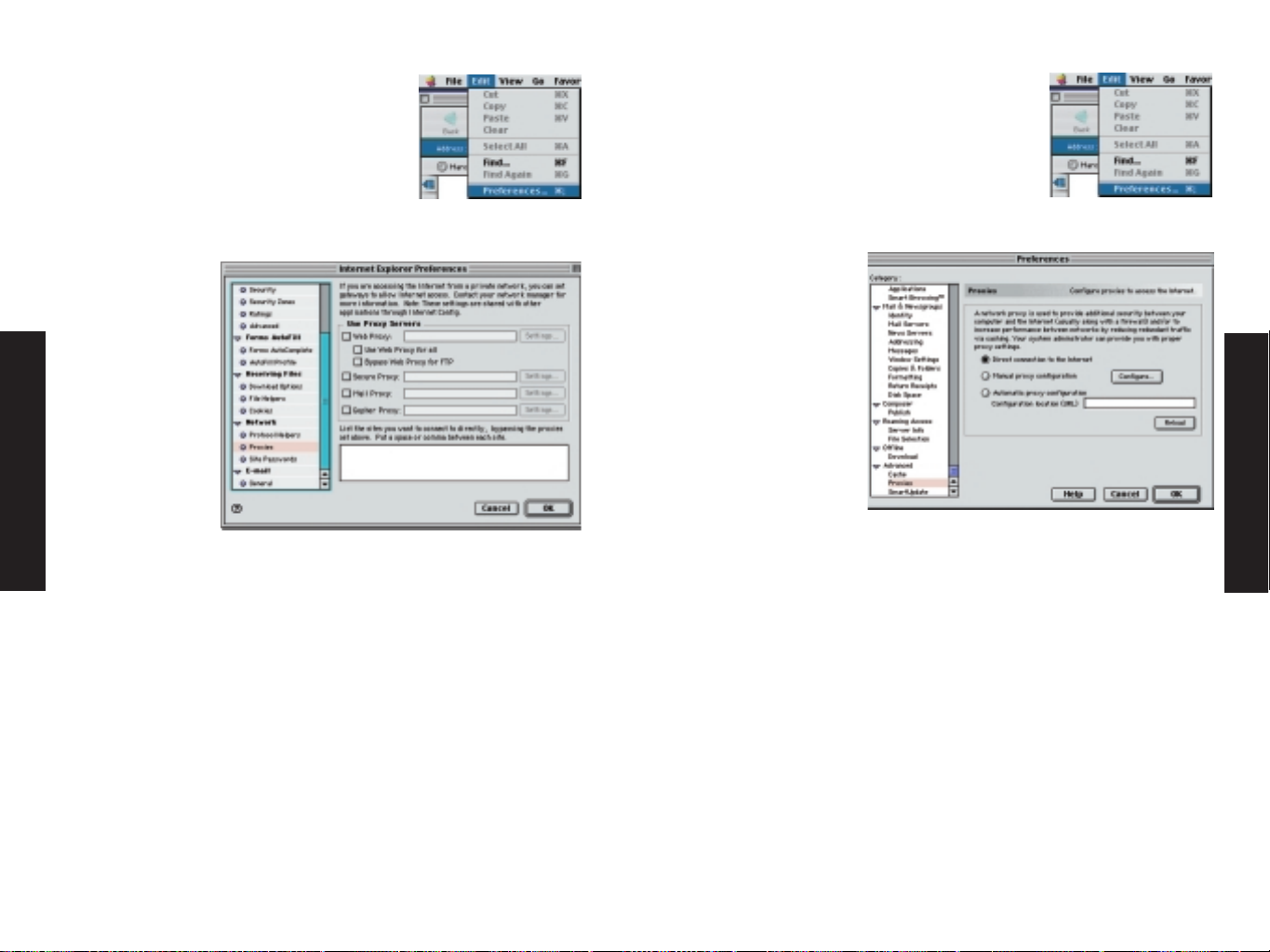

Internet Explorer

1. Abra Internet Explorer y pulse el botón
Stop (Detener). Pulse "Edit" ("Editar") y
seleccione "Preferences" ("Preferencias").

2. En la ventana "Preferences"
("Preferencias") de Internet Explorer, en
"Network" ("Red"), seleccione Proxies.

3. Quite las marcas
de todas las
casillas de
verificación y
pulse "OK"
("Aceptar").

Netscape

1. Abra Netscape y pulse el botón Stop
(Detener). Pulse "Edit" ("Editar") y
seleccione "Preferences" ("Preferencias").

2. En el cuadro de
diálogo
"Preferences"
("Preferencias"),
en la columna
"Category"
("Categoría"),
seleccione
"Advanced"
("Avanzada").
En la categoría
"Advanced"
("Avanzada"),
seleccione "Proxies"
("Proxies").

3. Seleccione "Direct Connection to the Internet" ("Conexión directa a
Internet") y pulse OK (Aceptar).

Espanol

96

Espanol

95

Paso 3. Obtener la configuración IP de Barricade Plus

Una vez configurado el ordenador para conectarlo a Barricade Plus,
debe establecerse la nueva configuración de red. Si libera la
configuración IP antigua y la cambia por la nueva de Barricade Plus
también verificará que ha configurado el ordenador correctamente.

1. Abra el menú Apple.
Pulse "Control Panels"
("Paneles de control")
y seleccione TCP/IP.

2. En la ventana
TCP/IP aparece la
nueva
configuración.
Compruebe que
ahora la dirección
IP sea

192.168.2.xxx; la
máscara de subred,

255.255.255.0 y la
puerta de enlace
predeterminada,

192.168.2.1. Estos valores confirman que Barricade Plus funciona.

3. Cierre la ventana TCP/IP.

Espanol

98

Espanol

97

Asignación dinámica de IP con un servidor DHCP

Seleccione "Obtain an IP address automatically" ("Obtener dirección IP
automáticamente") en la ficha IP Address (Dirección IP). No escriba
ningún valor en la ficha "Gateway" ("Puerta de enlace") y elija
"Disable DNS" ("Desactivar DNS") en la ficha "DNS Configuration"
("Configuración DNS"). El servidor DHCP configurará automáticamente
estos ajustes. Pulse "OK" ("Aceptar") y reinicie el sistema para que se
implanten los cambios.

Configuración de IP manual

1. Seleccione "Specify an IP address" ("Especificar una dirección IP")
en la ficha "IP Address" ("Dirección IP"). Seleccione una dirección
IP basándose en la red predeterminada 192.168.2.X (en la que X
está entre 2 y 254), y utilice 255.255.255.0 para la máscara de
subred.

2. En la ficha "Gateway" ("Puerta de enlace"), añada la dirección IP de
Barricade Plus (predeterminada: 192.168.2.1) en el campo "New
gateway" ("Nueva puerta de enlace") y pulse "Add" ("Agregar").

3. En la ficha "DNS Configuration" ("Configuración DNS"), agregue la
dirección IP de Barricade Plus y pulse "Add" ("Agregar"). De este
modo, se transmiten automáticamente las peticiones de DNS al
servidor o servidores DNS proporcionados por su ISP. También puede
agregar servidores DNS concretos en el campo "DNS Server Search
Order" ("Orden de búsqueda del servidor DNS") y pulsar "Add"
("Agregar").

Espanol

100

Espanol

4. Una vez terminada la configuración TCP/IP, pulse "OK" ("Aceptar"),
y luego reinicie el ordenador. A continuación, configure otros PC de
la LAN siguiendo el procedimiento descrito arriba.

Verificación de la conexión TCP/IP

s de instalar el protocolo de comunicación TCP/IP y configurar una
dirección de IP en la misma red con Barricade Plus, puede utilizar el
comando "Ping" ("Ping") para comprobar si su ordenador se ha
conectado correctamente a Barricade Plus. En el ejemplo siguiente se
muestra cómo se ejecuta el proceso Ping en una ventana MS-DOS.
Primero, ejecute el comando "Ping"

"Ping"

("Ping"): ping 192.168.2.1

Si aparecen estos mensajes:

Pinging 192.168.2.1 con 32 bytes de datos:
Respuesta de 192.168.2.1: bytes=32 tiempo=2ms TTL=64

se ha establecido correctamente un enlace de comunicación entre su
ordenador y Barricade Plus.

Si, en cambio, leyera los siguientes mensajes:

Pinging 192.168.2.1 con 32 bytes de datos:

Tiempo de espera de la petición terminado.

Puede haberse producido algún error en el procedimiento de
instalación. Compruebe las siguientes condiciones por orden:

1. ¿Ha conectado correctamente el cable Ethernet entre Barricade Plus
y su ordenador?

El LED de la LAN de Barricade Plus y el LED de enlace de la tarjeta de
red de su ordenador deben estar encendidos.

2. ¿El TCP/IP de su ordenador está configurado adecuadamente?

Si la dirección IP de Barricade Plus es 192.168.2.1, la dirección IP de
su PC debe estar entre 192.168.2.2 y 192.168.2.254 y la puerta de
enlace predeterminada debe ser 192.168.2.1.

Si puede ejecutar el comando Ping en Barricade Plus correctamente, ya
puede conectarse a Internet.

APÉNDICE A PROBLEMAS Y SOLUCIONES

En este apéndice se tratan los problemas habituales que pueden
encontrarse y sus posibles soluciones. Barricade Plus puede controlarse
fácilmente mediante los indicadores de los paneles, que ayudan a
identificar los problemas. Si después de comprobar los indicadores no
puede resolver un problema de conexión, consulte los demás apartados
de la siguiente tabla.

Tabla de problemas y soluciones
Síntoma Acción

Indicadores LED

El LED de alimentación Ha fallado el suministro eléctrico
está apagado. externo o está desconectado.

Repase las conexiones entre Barricade
Plus, el suministro externo de corriente y
la toma de la pared.

Si el indicador de energía no se ilumina
cuando el cable de corriente está
enchufado puede que sea debido a un
problema de la toma de corriente, el cable
de corriente o el suministro externo de
corriente.

No obstante, si la unidad se apaga
después de unos segundos funcionando,
compruebe que no haya conexiones de
corriente mal ajustadas, pérdidas de
energía o aumentos bruscos de energía.

Si aun así no puede identificar el
problema, puede que el suministro
externo de corriente sea defectuoso. En
ese caso, solicite asistencia técnica a SMC.

99

Espanol

102

Espanol

101

Tabla de problemas y soluciones
Síntoma Acción

Indicadores LED

Compruebe que Barricade Plus y el dispositivo
conectado a él estén encendidos.

Asegúrese de que el cable está enchufado tanto a
Barricade Plus como al dispositivo
correspondiente.

Asegúrese de que está utilizando el tipo de cable
adecuado y de que su longitud no supera los
límites mencionados.

Compruebe que la interfaz de red del dispositivo
conectado está configurada en el modo de
transmisión (unidireccional o bidireccional) y la
velocidad de comunicación adecuados.

Mire si el adaptador del dispositivo conectado o
las conexiones por cable tienen algún tipo de
defecto. Sustituya el adaptador o el cable
defectuoso.

Problemas en la conexión a redes

No puede ejecutar Compruebe que las direcciones IP estén
Ping en Barricade Plus configuradas correctamente. En la mayoría de
desde la LAN conectada, aplicaciones, debería usar la función DHCP de
o Barricade Plus no Barricade para asignar dinámicamente
puede ejecutar Ping direcciones IP a cualquier host de la LAN
en ningún conectada. Sin embargo, si configura
dispositivo de la LAN manualmente alguna dirección IP en la LAN,
conectada compruebe que se utilicen la misma dirección

de red (componente de red de una dirección IP)
y la misma máscara de subred tanto para
Barricade Plus como para cualquiera de los
dispositivos conectados a la LAN.

Compruebe que el dispositivo que al que desee
ejecutar Ping (o desde el cual esté ejecutando
el comando Ping) esté configurado para TCP/IP.

Tabla de problemas y soluciones
Síntoma Acción

Problemas de gestión

No puedo conectarme Compruebe que haya configurado Barricade
utilizando el Plus con una dirección IP, una máscara de
navegador de Internet. subred y una puerta de enlace predeterminada

válidas.

Ha olvidado o perdido Asegúrese de que dispone de una conexión por
la contraseña. red a Barricade Plus válida y de que el puerto

que utiliza no se haya desactivado.

Repase el cableado de red entre la estación de
gestión y Barricade Plus.

Pulse el botón Reset (Restablecer) del panel
frontal (manténgalo pulsado durante un mínimo
de cinco segundos) para restaurar los ajustes de
fábrica predeterminados.

Espanol

104

Espanol

103

APÉNDICE B CABLES

Cable Ethernet

Especificaciones

Tipos de cables y especificaciones

Cable Tipo Extensión máx. Conector

10BASE-T Cat. 3, 4, 5 100 m RJ-45

100 ohmios, UTP

100BASE-TX Cat. 5 100 m RJ-45

100 ohmios, UTP

Cable de par trenzado
Precaución:

NO enchufe conectores telefónicos en los puertos RJ-45. Use
solamente cables de par trenzado con conectores RJ-45 que se
adecuen a las normativas FCC.

En las conexiones 10BASE-T/100BASE-TX, el cable de par trenzado
debe tener dos pares de hilos. Cada par se identifica con dos colores
distintos. Por ejemplo, uno puede ser rojo y el otro, rojo con rayas
blancas. Asimismo, en ambos extremos del cable tiene que haber un
conector RJ-45. Todos los puertos RJ-45 del SMC7004FW, excepto el
puerto WAN, son compatibles con la configuración MDI/MDI-X
automática. Esto significa que puede utilizar un cable directo para
conectar los puertos LAN a cualquier dispositivo de la red. Sin
embargo, para conectar el puerto WAN a un módem de banda ancha
deberá emplear un cable directo o cruzado, en función del tipo de
puerto utilizando en el módem.

En la Imagen B-1 puede verse cómo están
numerados los terminales del conector RJ-45.
Cuando enchufe el conector, asegúrese de
hacerlo con la misma orientación que se
muestra en la ilustración.

Cable directo

Asignación de los terminales RJ-45 en cable directo

Extremo 1 Extremo 2

1 (TD+) 1 (TD+)

2 (TD-) 2 (TD-)

3 (RD+) 3 (RD+)

6 (RD-) 6 (RD-)

Los terminales 4, 5, 7 y 8 no se conectan.

Cable cruzado

Asignación de los terminales RJ-45 en cable cruzado

Extremo 1 Extremo 2

1 (TD+) 3 (RD+)

2 (TD-) 6 (RD-)

3 (RD+) 1 (TD+)

6 (RD-) 2 (TD-)

Los terminales 4, 5, 7 y 8 no se conectan.

Imagen B-1. Numeración

de los terminales del

conector RJ-45

Espanol

106

Espanol

105

Asignación de los terminales del puerto RJ-45

Todos los puertos LAN de Barricade Plus son compatibles con la
configuración MDI/MDI-X automática. Esto significa que la utilización
de unas señales pin o de otras dependerá de si el puerto LAN funciona
en modo MDI o MDI-X. No obstante, el puerto WAN sólo está
configurado para el modo MDI-X.

Terminal Nombre de la señal MDI* Nombre de la señal MDI-X*

1 Transmitir datos (TD+) Recibir datos (RD+)

2 Transmitir datos (TD-) Recibir datos (RD-)

3 Recibir datos (RD+) Transmitir datos (TD+)

6 Recibir datos (RD-) Transmitir datos (RD-)

Los terminales 4, 5, 7 y 8 no se conectan.

*Los signos "+" y "-" representan la polaridad de los hilos que
componen cada par.

APPENDIX C
Specifications

Standards

IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseTX FastEthernet

WAN Interface

10BASE-T/100BASE-TX RJ-45 port

LAN Interfaces

10BASE-T/100BASE-TX
4 RJ-45 ports
LAN data transfer rate is up to
10/20Mbps (10BaseT half/full
duplex) or
100/200Mbps (100BaseTX with
half/full duplex)

Management

Browser-based management
Both DHCP Server and Client
provided

Advanced Features

Dynamic IP Address Configuration –
DHCP, DNS
Firewall – Client privileges, hacker
prevention, logging
Virtual Server via NAT & NAPT
Virtual Private Network – PPTP,
L2TP, IPSec pass-through
Instrusion Detection, Email Alerting,
Parental Control

Indicator Panel

LAN (Link, Activity), WAN (Link,
Activity), Power

Dimensions

130 mm x 85 mm x 32 mm

Weight

370 g

Input Power

6 V 1A

Maximum Current

0.04A RMS max.@110V/240V

Power Consumption

5 Watts max. @ 100-240 VAC

Internet Standards

RFC 826 ARP, RFC 791 IP, RFC 792
ICMP, RFC 768 UDP, RFC 793 TCP,
RFC 854-859 TELNET, RFC 1321 MD5,
RFC 1497 BOOTP Extension,
RFC 1570 PPP LCP Extension, RFC
1631 NAT, RFC1661 PPP, RFC
1700 Assigned Numbers, RFC 1866
HTML, RFC 1945 HTTP, RFC 1994
CHAP, RFC 2131 DHCP, RFC 2637
PPTP

Temperature

Operating 0 to 40°C
Storage -40 to 70°C

Humidity

5% to 95% (noncondensing)

Compliances

CE Mark
Emissions
FCC Class B
VCCI Class B
Industry Canada Class B
EN55022 (CISPR 22) Class B
C-Tick - AS/NZS 3548 (1995) Class B

Immunity

EN 61000-3-2/3
EN 61000-4-2/3/4/5/6/8/11

Safety

CSA/NRTL (UL1950, CSA 22.2.950)
GS (EN60950)
CB (IEC60950)

Warranty

Limited Lifetime

Espanol

108

Espanol

107

SMC's Limited Warranty Statement

Limited Warranty Statement: SMC Networks Europe ("SMC") warrants
its products to be free from defects in workmanship and materials,
under normal use and service, for the applicable warranty term. All
SMC products carry a standard 2 year limited warranty from the date
of purchase from SMC or its Authorized Reseller. SMC may, at its own
discretion, repair or replace any product not operating as warranted
with a similar or functionally equivalent product, during the
applicable warranty term. SMC will endeavour to repair or replace
any product returned under warranty within 30 days of receipt of
the product. As new technologies emerge, older technologies
become obsolete and SMC will, at its discretion, replace an older
product in its product line with one that incorporates these newer
technologies

The standard limited warranty can be upgraded to a 5 year Limited
Lifetime * warranty by registering new products within 30 days of
purchase from SMC or its Authorized Reseller. Registration can be
accomplished via the enclosed product registration card or online
via the SMC web site. Failure to register will not affect the standard
limited warranty. The Limited Lifetime warranty covers a product
during the Life of that Product, which is defined as a period of 5
years from the date of purchase of the product from SMC or its
authorized reseller.

All products that are replaced become the property of SMC.
Replacement products may be either new or reconditioned. Any
replaced or repaired product carries, either a 30-day limited
warranty or the remainder of the initial warranty, whichever is
longer. SMC is not responsible for any custom software or firmware,
configuration information, or memory data of Customer contained
in, stored on, or integrated with any products returned to SMC
pursuant to any warranty. Products returned to SMC should have any
customer-installed accessory or add-on components, such as
expansion modules, removed prior to returning the product for
replacement. SMC is not responsible for these items if they are
returned with the product.

Customers must contact SMC for a Return Material Authorization
number prior to returning any product to SMC. Proof of purchase
may be required. Any product returned to SMC without a valid
Return Material Authorization (RMA) number clearly marked on the
outside of the package will be returned to customer at customer’s
expense. Customers are responsible for all shipping charges from
their facility to SMC. SMC is responsible for return shipping charges
from SMC to customer.

WARRANTIES EXCLUSIVE: IF A SMC PRODUCT DOES NOT OPERATE AS
WARRANTED ABOVE, CUSTOMER'S SOLE REMEDY SHALL BE REPAIR OR
REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC’S OPTION. THE
FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN
LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, EXPRESSED OR
IMPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR
OTHERWISE, INCLUDING WARRANTIES OR CONDITIONS OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. SMC
NEITHER ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME
FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE,
INSTALLATION, MAINTENANCE OR USE OF ITS PRODUCTS. SMC SHALL
NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND
EXAMINATION DISCLOSE THE ALLEGED DEFECT IN THE PRODUCT DOES
NOT EXIST OR WAS CAUSED BY CUSTOMER'S OR ANY THIRD PERSON'S
MISUSE, NEGLECT, IMPROPER INSTALLATION OR TESTING,
UNAUTHORIZED ATTEMPTS TO REPAIR, OR ANY OTHER CAUSE BEYOND
THE RANGE OF THE INTENDED USE, OR BY ACCIDENT, FIRE,
LIGHTNING, OR OTHER HAZARD.

LIMITATION OF LIABILITY: IN NO EVENT, WHETHER BASED IN
CONTRACT OR TORT (INCLUDING NEGLIGENCE), SHALL SMC BE LIABLE
FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE
DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE, LOSS OF
BUSINESS, OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN
CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE,
PERFORMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN
IF SMC OR ITS AUTHORIZED RESELLER HAS BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES.

Espanol

110

Espanol

109

Limitation of Liability

In no event, whether based in contract or tort (including
negligence), shall SMC be liable for incidental, consequential,
indirect, special or punitive damages of any kind, or for loss of
revenue, loss of business or other financial loss arising out of or in
connection with the sale, installation, maintenance, use,
performance, failure or interruption of its products, even if SMC or
its authorized reseller has been adviced of the possiblity of such
damages.

Copyright

Information furnished by SMC Networks, Inc. (SMC) is believed to be
accurate and reliable. However, no responsibility is assumed by SMC
for its use, nor for any infringements of patents or other rights of
third parties which may result from its use. No license is granted by
implication or otherwise under any patent or patent rights of SMC.
SMC reserves the right to change specifications at any time without
notice.

Trademarks

SMC is a registered trademark; and EZ Connect is a trademark of SMC
Networks, Inc. Other product and company names are trademarks or
registered trademarks of their respective holders.

SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED
WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES FOR CONSUMER PRODUCTS, SO THE ABOVE LIMITATIONS
AND EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM COUNTRY TO
COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT
YOUR STATUTORY RIGHTS.

* Under the limited lifetime warranty, internal and external power
supplies, fans, and cables are covered by a standard one-year
warranty from date of purchase.

Full Installation Manual

Full installation manuals are provided on the Installation CD-Rom.
Manuals in other languages than those included on the CD-Rom are
provided on www.smc-europe.com (section support).

Firmware and Drivers

For latest driver, technical information and bug-fixes please visit
www.smc-europe.com (section support).

Contact SMC

Contact details for your relevant countries are available on
www.smc-europe.com and www.smc.com.

Statement of Conditions

In line with our continued efforts to improve internal design,
operational function, and/or reliability, SMC reserves the right to
make changes to the product(s) described in this document without
notice. SMC does not assume any liability that may occur due to the
use or application of the product(s) described herein. In order to
obtain the most accurate knowledge of installation, bug-fixes and
other product related information we advise to visit the relevant
product support page at www.smc-europe.com before you start
installing the equipment. All information is subject to change
without notice.
