Barricade Plus VPN IPSEC & PPTP

Guida alla configurazione

Le informazioni contenute in questa guida si applicano al:

Router a banda larga Barricade™ Plus via cavo/DSL (SMC7004FW) Router a banda larga Wireless Barricade™ Plus via cavo/DSL (SMC7004WFW)

V2.0

Introduzione

Questo documento illustra la configurazione e l'implementazione di connessioni remote protette alla LAN mediante la funzionalità VPN del router a banda larga via cavo/DSL Barricade Plus.

Questo documento è suddiviso nelle seguenti sezioni:

1. Installazione dei protocolli VPN (Virtual Private Network)

• Windows 95/98/98SE

• Windows Me

• Windows NT

• Windows 2000/XP

2. Configurazione del client PPTP MS per il collegamento a Barricade Plus

3. Configurazione di Barricade Plus come client PPTP

4. Configurazione di Barricade Plus come server PPTP

5. Configurazione del tunnel IPSec Barricade Plus

6. Glossario

SEZIONE 1: Installazione dei protocolli VPN (Virtual Private Network)

Questa sezione illustra il processo di installazione dei protocolli VPN necessari sui seguenti sistemi operativi:

• Windows 95/98/98SE

• Windows Me

• Windows NT

• Windows 2000/XP

Prima di iniziare il processo di configurazione, verificare di disporre di quanto segue:

• CD di Windows originale (con licenza) installation of a small computer network

Windows 95/98/98SE Passaggio 1: fare clic sul menu [Start] e selezionare [Settings]

(Impostazioni), quindi [Control Panel] (Pannello di controllo).

Passaggio 2: individuare l'icona [Add/Remove Programs] (Installazione applicazioni) e fare doppio clic.

Passaggio 3: fare clic sulla scheda [Windows Setup] (configurazione di Windows) ed evidenziare il componente [Communication] (Comunicazioni), quindi premere il pulsante [Details…] (Dettagli).

Italiano

Se queste opzioni sono già state selezionate, fare clic sul pulsante [Cancel] (Annulla) per chiudere la finestra di dialogo [Communications] (Comunicazioni), quindi premere di nuovo il pulsante [Cancel] (Annulla) per chiudere la finestra di dialogo [Add/Remove Programs] (Installazione applicazioni). Passare alla sezione 2!

Passaggio 5: L'opzione [Communications] (Comunicazioni) deve essere selezionata ora. Fare clic sul pulsante [OK] per salvare questo modifica e chiudere la finestra di dialogo [Add/Remove Programs].

Passaggio 6: Se richiesto, inserire la copia del [Windows CD] (CD di Windows) per copiare i file di sistema richiesti.

Italiano

Passaggio 4: Nella finestra di dialogo [Communication]

(Comunicazioni), verificare che le seguenti 2 opzioni siano selezionate:

• [Dial-Up Networking] (Accesso remoto)

• [Virtual Private Networking] (VPN)

Una volta verificato o selezionato queste 2 opzioni, fare clic sul pulsante [OK] per salvare le impostazioni e chiudere la finestra di dialogo [Communications] (Comunicazioni).

Passaggio 7: Quando richiesto, nella finestra di dialogo riportata di seguito, fare clic sul pulsante [Yes] (Sì) per riavviare il computer e completare il processo di installazione.

Windows Me Passaggio 1: fare clic sul menu [Start] e selezionare [Settings]

(Impostazioni), quindi [Control Panel] (Pannello di controllo)

Passaggio 2: individuare l'icona [Dial-Up Networking] (Accesso remoto) e fare doppio clic.

Passaggio 3: fare clic sulla scheda [Windows Setup] (Installazione di Windows) ed evidenziare il componente [Communication] (Comunicazioni), quindi premere il pulsante [Details…] (Dettagli).

Passaggio 4: nella finestra di dialogo [Communication] (Comunicazioni), verificare che le seguenti 2 opzioni siano selezionate:

• [Dial-Up Networking] (Accesso remoto)

• [Virtual Private Networking] (VPN)

Italiano

Una volta verificato o selezionato queste 2 opzioni, fare clic sul pulsante [OK] per salvare le impostazioni e chiudere la finestra di dialogo [Communications] (Comunicazioni).

Passaggio 5: l'opzione [Communications] (Comunicazioni) deve essere selezionata ora. Fare clic sul pulsante [OK] per salvare questo modifica e chiudere la finestra di dialogo [Add/Remove Programs] (Installazione applicazioni).

Passaggio 6: Se richiesto, inserire la copia del [Windows CD] (Cd di Windows) per copiare i file di sistema richiesti.

Passaggio 7: Quando richiesto, nella finestra di dialogo riportata di seguito, fare clic sul pulsante [Yes] (Sì) per riavviare il computer e completare il processo di installazione.

Italiano

Windows NT

Passaggio 1: Fare clic sul menu [Start] e selezionare [Settings]

(Impostazioni), quindi [Control Panel] (Pannello di controllo)

Passaggio 2: fare doppio clic su [Network](Rete).

Passaggio 3: sulla scheda [Protocols] (Protocolli) fare clic su

[Add] (Aggiungi) e selezionare [Point-to-Point Tunneling Protocol] (PPTP). Quindi, premere [OK].

Passaggio 4: dopo l'installazione del protocollo, RAS (Remote Access Service) viene inizializzato. È necessario aggiungere almeno una porta VPN come porta nell'interfaccia di installazione RAS.

Passaggio 5: a questo punto, specificare i protocolli che si desidera eseguire per la porta VPN. È possibile installare fino a 256 porte VPN. Ciascuna VPN può essere collegata a una rete. Accertarsi che almeno una VPN sia configurata per la connessine esterna.

Italiano

Passaggio 6: Premere [Close] (Chiudi) e riavviare il computer

quando viene richiesto.

Windows 2000/XP

Windows 2000 e Windows XP hanno già installati i componenti di comunicazione VPN richiesti. Verificare che la connessione a Internet sia possibile mediante la connessione remota e attraverso una LAN.

Se è possibile connettersi a Internet, passare alla sezione 2.

SEZIONE 2: Configurazione del client PPTP MS

Questa sezione illustra il processo di configurazione del client PPTP sui seguenti sistemi operativi:

• Windows 95/98/98SE

• Windows Me

• Windows NT

• Windows 2000

• Windows XP Prima di iniziare il processo di configurazione, verificare di

disporre di quanto segue:

• indirizzo IP del router Barricade Plus a cui ci si sta collegando

Windows 95/98/98SE Passaggio 1: Fare doppio clic sull'icona [My Computer] (Risorse del

computer) sul desktop. Passaggio 2: nella finestra [My Computer] (Risorse del computer)

individuare e fare doppio clic sull'icona [Dial-Up Networking] (accesso remoto) per lanciare la procedura guidata di [Welcome to Dial-Up Networking] (Benvenuti in Accesso remoto)

NOTA: se la procedura guidata di rete non viene visualizzata, individuare e fare clic sull'icona [Make a New Connection] (Creazione nuova connessione) per lanciarla.

Passaggio 3: fare clic su [Next >] (Avanti) per avviare la procedura guidata

Italiano

Passaggio 4: nella finestra di dialogo illustrata di seguito:

• Digitare un nome per questa connessione VPN e

• verificare che [Microsoft VPN Adapter] (Scheda VPN Microsoft) sia selezionata nel menu a discesa [Select a device:] (Seleziona una periferica:)

Quindi, fare clic sul pulsante [Next>] (Avanti) per continuare.

Passaggio 5: nella casella di testo [Host name or IP Address:] (Nome host o indirizzo IP), digitare l'indirizzo IP WAN di Barricade Plus a cui ci si sta collegando, quindi, premere il pulsante [Next] (Avanti) per continuare.

Passaggio 6: Una volta completata la procedura guidata [Make New Connection] (Crea nuova connessione), fare clic sul pulsante [Finish] (Fine) per salvare questa configurazione.

Passaggio 7: fare doppio clic sull'icona [My Computer] (Risorse del computer) sul desktop.

Passaggio 8: individuare l'icona [Dial-Up Networking] (Accesso remoto) e fare doppio clic.

Passaggio 9: nella finestra [Dial-Up Networking] (Accesso remoto) verrà visualizzata la nuova connessione VPN creata. Per accedere a questa connessione, fare doppio clic sull'icona della connessione.

Italiano

Passaggio 10: quando richiesto, nella finestra di dialogo [Connect

To] (Connetti a) illustrata di seguito, fornire e verificare le seguenti informazioni:

• Nome utente

• Password

• La casella di testo [VPN server:] (Server VPN:) contiene l'indirizzo IP WAN del Barricade Plus a cui ci si sta collegando

Per collegarsi al server VPN di Barricade Plus, fare clic sul pulsante [Connect] (Connetti) per inizializzare la connessione VPN.

Passaggio 11: per verificare la connessione VPN, individuare e fare doppio clic sull'icona della connessione visualizzata nella barra delle applicazioni.

Una volta collegati, sulla barra delle applicazioni vengono visualizzate due nuove icone di monitor e si è in grado di accedere ai computer sulla rete remota, come fossero su una LAN locale. È possibile fare doppio clic sui due monitor collegati per visualizzare le proprietà del tunnel VPN.

Windows Me Passaggio 1: fare doppio clic sull'icona [My Computer] (Risorse del

computer) sul desktop, quindi, premere sul collegamento [DialUp Networking] (Accesso remoto) nell'angolo in basso a sinistra della finestra.

Passaggio 2: verrà visualizzata una finestra di benvenuto. Fare clic su [Next >] (Avanti) per continuare.

Passaggio 3: se è la prima volta che si configura una sessione VPN, verrà richiesto di digitare il prefisso telefonico. Effettuare tale operazIone,quindi, premere [Close] (Chiudi) per continuare.

Italiano

Passaggio 4: Digitare un nome per la connessione VPN che si

desidera stabilire e fare clic su [Next >] (Avanti) (ad esempio – VPN Barricade).

Passaggio 5: Digitare l'indirizzo IP WAN del Barricade Plus a cui si desidera collegarsi e fare clic su [Next >] (Avanti).

Passaggio 6: la configurazione del client VPN è stata completata. Fare clic su [Finish] (Fine) per uscire.

Passaggio 7: Ritornare all'icona [My Computer] (Risorse del computer) e fare clic di nuovo sul collegamento [Dial-Up Networking] (Accesso remoto). A questo punto viene visualizzata la nuova connessione VPN appena configurata. Continuare e fare doppio clic sul nome della connessione.

Passaggio 8: digitare il nome utente e la password fornita dall'amministratore della rete remota. Verificare che il campo del server VPN contenga l'indirizzo IP WAN corretto. Quindi, premere il tasto [Connect] (Connetti). Nota: accertarsi di digitarlo correttamente perché non è possibile collegarsi senza i dati di login corretti.

Italiano

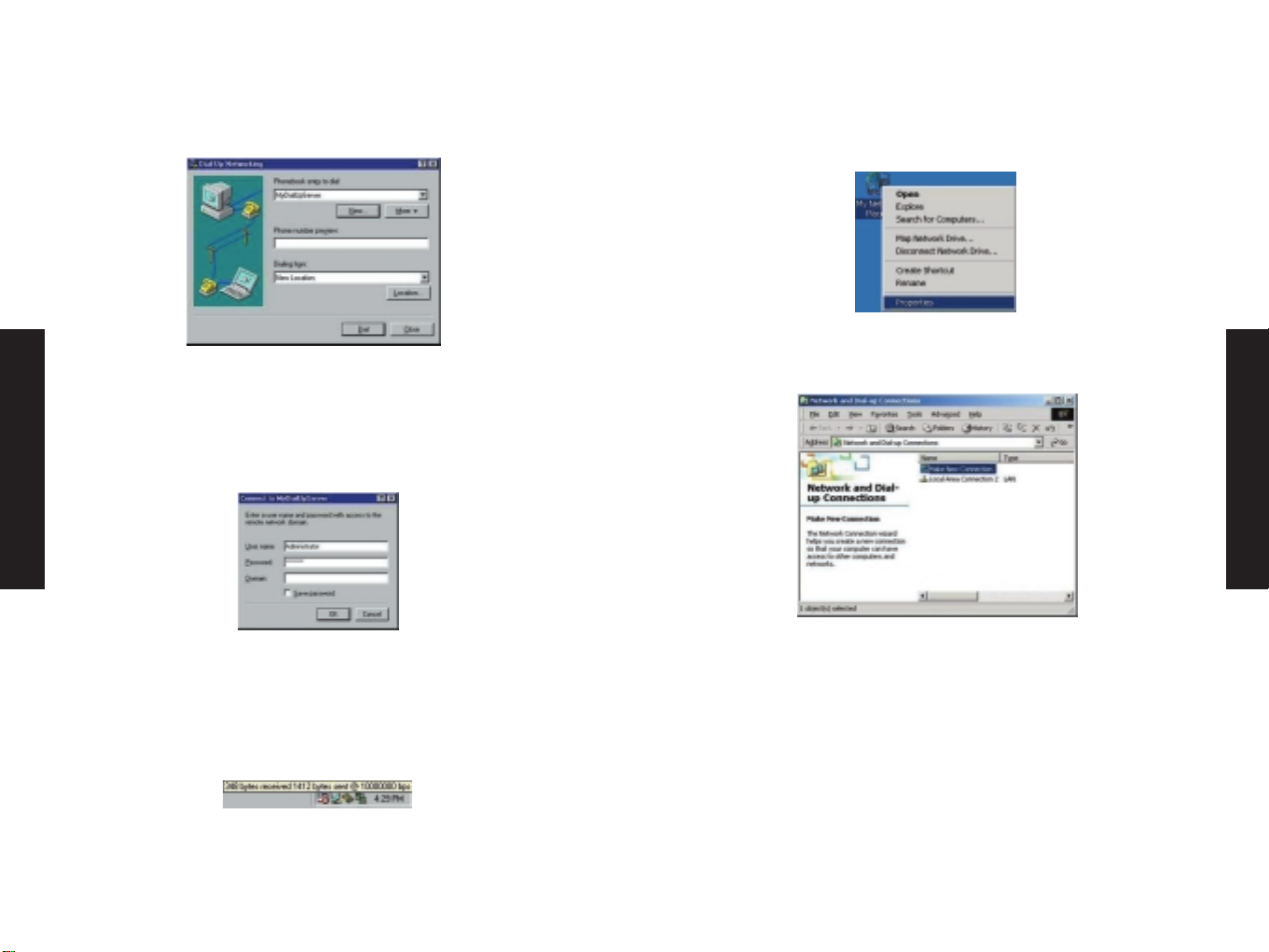

Windows NT Passaggio 1: fare doppio clic sull'icona [My Computer] (Risorse del

computer) sul desktop. Quindi, fare doppio clic sull'icona [Dial-Up Networking] (Accesso remoto).

Passaggio 2: se è la prima volta che di configura una sessione VPN, verrà richiesto di digitare il prefisso telefonico. Effettuare tale operazione, quindi, premere [Close] (Chiudi) per continuare.

Passaggio 3: verrà anche richiesto di creare una voce nella Rubrica telefonica. Premere [OK] per continuare.

Passaggio 4: digitare un nome per questa voce e fare clic sul pulsante [Next >] (Avanti) (ad esempio – VPN Barricade).

Passaggio 5: digitare l'indirizzo IP WAN del Barricade Plus a cui si desidera collegarsi e fare clic su [Next >] (Avanti).

Passaggio 6: fare clic su [Finish] (Fine) per uscire dalla procedura guidata.

Passaggio 7: A questo punto è possibile rivedere le impostazioni configurate e scegliere di collegarsi [Dial] al server PPTP. La sezione

Italiano

[Phone number preview:] (Anteprima del numero telefonico) visualizza l'indirizzo IP di Barricade Plus a cui ci si sta collegando. Premere [Dial] (Collegamento) per continuare e collegarsi.

Passaggio 8: digitare il nome utente e la password fornita dall'amministratore della rete remota. Verificare che il campo del server VPN contenga l'indirizzo IP WAN corretto. Quindi, premere il pulsante [OK]. Nota: Accertarsi di digitarlo correttamente perché non è possibile collegarsi senza i dati di login corretti.

Windows 2000 Passaggio 1: fare clic con il pulsante destro del mouse sull'icona

[My Network Places] (Risorse di rete ) e selezionare [Properties] (Proprietà).

Passaggio 2: fare doppio clic su [Make New Connection] (Crea nuova connessione).

Passaggio 3: se è la prima volta che si configura una sessione VPN, verrà richiesto di digitare il prefisso telefonico. Effettuare tale operazione,quindi, premere [OK] per continuare.

Italiano

Passaggio 4: verrà visualizzata una procedura guidata. Fare clic su

[Next >] (Avanti) per continuare.

Passaggio 5: selezionare l'opzione [Connect to a private network through the Internet] (Connetti a una rete privata attraverso Internet) e fare clic su [Next >] (Avanti).

Passaggio 6: digitare l'indirizzo IP WAN del Barricade Plus a cui si desidera collegarsi. Quindi, fare clic su [Next>] (Avanti).

Passaggio 7: se si desidera fornire ad altri utenti l'accesso a questa VPN, selezionare [For all users] (Per tutti gli utenti). In caso contrario, selezionare [Only for myself] (Solo per me) e fare clic su [Next >] (Avanti) per continuare.

Passaggio 8: la configurazione del client VPN è stata completata. Fare clic su [Finish] (Fine) per uscire.

Passaggio 9: digitare il nome utente e la password fornita dall'amministratore della rete remota. Verificare che il campo del server VPN contenga l'indirizzo IP WAN corretto. Quindi, premere il tasto [Connect] (Connetti). Nota: accertarsi di digitarlo correttamente perché non è possibile collegarsi senza i dati di login corretti.

Italiano

Windows XP Passaggio 1: passare a Control Panel (Pannello di controllo).

Passaggio 2: fare clic sul collegamento [Network and Internet

Connections] (Rete e connessioni Internet).

Passaggio 3: fare clic sul collegamento [Create a connection to the network at your workplace] (Crea una connessione alla rete in ufficio).

Passaggio 4: selezionare l'opzione [Virtual Private Network connection] (Connessione VPN) e fare clic su [Next >] (Avanti) per continuare.

Italiano

Passaggio 5: digitare un nome per la connessione VPN che si

desidera stabilire e fare clic su [Next >] (Avanti) (ad esempio – VPN Barricade).

Passaggio 6: digitare l'indirizzo IP WAN del Barricade Plus a cui si desidera collegarsi. Quindi, fare clic su [Next>] (Avanti).

Passaggio 7: la configurazione del client VPN è stata completata. Fare clic su [Finish] (Fine) per uscire.

Passaggio 8: ritornare nella finestra [Network and Internet Connections] (Rete e connessioni Internet )(vedere il passaggio 2) e fare clic sul collegamento [Network Connections] (Connessioni di rete).

Passaggio 9: a questo punto viene visualizzata la nuova connessione VPN appena creata. Fare doppio clic su questa connessione.

Italiano

Passaggio 10: digitare il nome utente e la password fornita

dall'amministratore della rete remota. Verificare che il campo del server VPN abbia l'indirizzo IP WAN corretto. Quindi, premere il tasto [Connect] (Connetti). Nota: accertarsi di digitarlo correttamente perché non è possibile collegarsi senza i dati di login corretti).

SEZIONE 3: Configurazione di Barricade Plus come client PPTP

NOTA IMPORTANTE: quando si configura una connessione VPN, la

LAN locale e la rete remota devono essere su subnet differenti (ad esempio – se il gateway/router remoto presenta un IP LAN

192.168.1.1, Barricade Plus deve essere impostato su 192.168.x.1, dove X equivale a un numero compreso tra 2 e 254)

Passaggio 1: aprire il browser Web e digitare l'indirizzo IP di Barricade Plus.

Passaggio 2: digitare la password per accedere al router, quindi passare a Advanced Setup (Configurazione avanzata).

Passaggio 3: fare clic su sul collegamento a VPN sulla sinistra. Quindi, fare clic su PPTP.

Passaggio 4: il router consente di configurare fino a 20 account VPN PPTP differenti. Fare clic sul collegamento [Edit] (Modifica) per il primo account, quindi sarà possibile configurare gli indirizzi IP appropriati.

Passaggio 5: immettere i dati necessari. Queste informazioni vengono utilizzate per stabilire un tunnel Point-to-Point da Barricade Plus a un altro Barricade Plus o un server PPTP basato su Windows.

Italiano

Nome utente: Utilizzato dal server per identificare il client PPTP Password: Utilizzata dal server per autorizzare la richiesta del

client PPTP per il time out dello standby del tunnel: Quando non viene eseguita alcuna attività per questo periodo di tempo, il tunnel viene interrotto

IP: Immettere la subnet LAN della rete remota a cui ci si sta collegando (ad esempio – Se gli IP dei client sulla rete remota sono 192.168.123.xxx, digitare 192.168.123.0. L'ultimo ottetto deve essere sempre zero perché il client PPTP si sta collegando all'intera subnet LAN).

Subnet Mask: Immettere la subnet mask utilizzata sulla rete remota (ad esempio – 255.255.255.0)

IP del gateway: Immettere l'IP WAN delle rete remota (ad esempio – – 24.106.10.54) L'ultimo ottetto non deve essere zero in questo caso. Immettere l'indirizzo IP WAN completo.

Impostazione del client – Client PPTP: Selezionare questa casella per abilitare il client PPTP

di Barricade Host: selezionare questa casella solo se ci si connette a un server

PPTP basato su Windows (la figura 1.1 illustra l'host selezionato). Lasciarlo deselezionato se ci si sta semplicemente collegando a un altro Barricade Plus o un altro gateway VPN)

Auto Reconnect (Riconnessione automatica): contrassegnare questa casella se si desidera che il tunnel PPTP Tunnel venga automaticamente ristabilito, se la connessione è stata interrotta

Passaggio 6: una volta che tutti i campi richiesti sono stati compilati, premere il pulsante [OK] per continuare. Quindi, contrassegnare la casella [Accept to Connect] (Accetto la connessione).

Passaggio 7: scorrere la sezione intitolata [IP Address Pool] (Pool di indirizzi IP). Modificare lo schema IP in modo che corrisponda a quello della rete interna del server PPTP (ad esempio – se la LAN del server PPTP utilizza uno schema IP di 192.168.2.xxx, modificare il pool IP in modo che sia 192.168.2.xxx –192.168.2.xxx), inoltre, accertarsi che questo intervallo non sia in conflitto con gli intervalli degli altri server DHCP nella rete.

Quindi, premere il pulsante [Apply] (Applica) e le impostazioni verranno salvate.

Passaggio 8: a questo punto, fare clic sul collegamento [Status] (Stato) nella barra di spostamento a sinistra e verrà visualizzato un pulsante [Connect] (Connetti) e [Disconnect] (Disconnetti) relativo al client PPTP nella colonna GATEWAY.

Italiano

Gateway

Indirizzo IP: 192.168.2.1 Subnet Mask: 255.255.255.0 Server DNS: Enabled (Attivato) Firewall: Enabled (Attivato) IPsec: Disabled (Disattivato)

Client PPTP:

Linea 1: Disconnected (Disconnessa)

connect (connetti) disconnect (disconnetti)

Server PPTP:

Linea 1: Disconnected (Disconnessa) Linea 2: Disconnected (Disconnessa)

Passaggio 9: premere [Connect] (Connetti) e il router inizierà a stabilire una connessione utilizzando le impostazioni precedentemente configurate nella sezione VPN | PPTP. Una volta stabilita la connessione, le informazioni verranno visualizzate sia nella pagina STATUS (STATO) che nel SECURITY LOG (REGISTRO DI PROTEZIONE).

Gateway

Indirizzo IP: 192.168.2.1 Subnet Mask: 255.255.255.0 Server DNS: Enabled (Attivato) Firewall: Enabled (Attivato) IPsec: Disabled (Disattivato)

Client PPTP:

Linea 1: 192.168.1.100

192.168.1.0/255.255.255.0 connect (connetti) disconnect (disconnetti)

Server PPTP:

Linea 1: Disconnected (Disconnessa) Linea 2: Disconnected (Disconnessa)

Una volta collegati, sarà possibile accedere ai computer sulla rete remota come fossero su una LAN locale.

Italiano

SEZIONE 4: Configurazione di Barricade Plus come server PPTP

NOTA IMPORTANTE: quando si configura una connessione VPN, la

LAN locale e la rete remota devono essere su subnet differenti (ad esempio – se il gateway/router remoto presenta un IP LAN

192.168.1.1, Barricade Plus deve essere impostato su 192.168.x.1,

dove X equivale a un numero compreso tra 2 e 254) Passaggio 1: aprire il browser Web e digitare l'indirizzo IP di

Barricade Plus. Passaggio 2: digitare la password per accedere al router, quindi

passare a Advanced Setup (Configurazione avanzata). Passaggio 3: fare clic su sul collegamento a VPN sulla sinistra.

Quindi, fare clic su PPTP. Passaggio 4: il router consente di configurare fino a 20 account

VPN PPTP differenti. Fare clic sul collegamento [Edit] (Modifica) per il primo account, quindi sarà possibile configurare gli indirizzi IP appropriati.

Passaggio 5: immettere i dati necessari. Queste informazioni vengono utilizzate per stabilire un tunnel Point-to-Point dal Barricade Plus a un altro Barricade Plus o un client PPTP basato su Windows.

Nome utente: Il nome che si desidera utilizzare per identificare la password di un particolare client PPTP: La password che si desidera utilizzare per autorizzare un particolare client PPTP

Time out dello standby: Quando non viene eseguita alcuna attività per questo periodo di tempo, il tunnel viene interrotto

IP: Immettere la subnet LAN della rete remota che si collegherà a questo router (ad esempio – se gli indirizzi IP dei client sulla rete remota sono 192.168.123.xxx, digitare 192.168.123.0. L'ultimo ottetto deve essere sempre zero perché il client PPTP si sta collegando all'intera subnet LAN).

Subnet Mask: immettere la subnet mask utilizzata sulla rete remota (ad esempio – 255.255.255.0)

IP del gateway: Questo valore deve essere 0.0.0.0 quando si configura Barricade Plus come server PPTP

Impostazione del client – Client PPTP: Lasciare questa casella deselezionata quando si

configura un server PPTP Host: selezionare questa casella solo se si utilizza un client PPTP

basato su Windows per collegare il server PPTP Barricade Plus (la figura 1.1 illustra l'host deselezionato. Lasciare questa casella deselezionata, se si intende collegare i client PPTP Barricade Plus a questo server)

Italiano

Auto Reconnect (Riconnessione auttomatica): contrassegnare

questa casella se si desidera che il tunnel PPTP venga automaticamente ristabilito, se la connessione è stata interrotta

Passaggio 6: una volta che tutti i campi richiesti sono stati compilati, premere il pulsante [OK] per continuare. Quindi, contrassegnare la casella [Accept to Connect] (Accetto la connessione).

Passaggio 7: scorrere la sezione intitolata [IP Address Pool] (Pool di indirizzi IP). Modificare lo schema IP in modo che corrisponda a quello della rete interna del server PPTP (ad esempio – se la LAN del server PPTP utilizza uno schema IP di 192.168.5.xxx, modificare il pool IP in modo che sia 192.168.5.xxx –192.168.5.xxx), inoltre, accertarsi che questo intervallo non sia in conflitto con gli intervalli degli altri server DHCP nella rete.

Quindi, premere il pulsante [Apply] (Applica) e le impostazioni verranno salavate.

Passaggio 8: a questo punto, fare clic sul collegamento [Status] (Stato) nella barra di spostamento a sinistra e verrà visualizzato il pulsante [Disconnect] (Disconnetti) relativo al server PPTP nella colonna GATEWAY.

Gateway

Indirizzo IP: 192.168.2.1 Subnet Mask: 255.255.255.0 Server DNS: Enabled (Attivato) Firewall: Enabled (Attivato) IPsec: Disabled (Disattivato)

Client PPTP:

Linea 1: Disabled (Disattivata)

Server PPTP:

Linea 1: smc/24.126.107.67

disconnect (disconnetti)

Linea 2: Disconnected (Disconnessa)

Passaggio 9: Premere [Disconnect] (Disconnetti) e il server inizierà a terminare la sessione VPN PPTP. Una volta interrotta la connessione, le informazioni verranno visualizzate sia nella pagina STATUS (STATO) che nel SECURITY LOG (REGISTRO DI PROTEZIONE). Il server PPTP deve indicare che la linea è [Disconnected] (Disconnessa).

Italiano

SEZIONE 5: Configurazione del tunnel IPSec Barricade Plus

NOTA IMPORTANTE: Quando si configura una connessione VPN, la

LAN locale e la rete remota devono essere su subnet differenti (ad esempio – se il gateway/router remoto presenta un IP LAN

192.168.1.1, Barricade Plus deve essere impostato su 192.168.x.1,

dove X equivale a un numero compreso tra 2 e 254) Passaggio 1: aprire il browser Web e digitare l'indirizzo IP di

Barricade Plus. Passaggio 2: digitare la password per accedere al router, quindi

passare a Advanced Setup (Configurazione avanzata). Passaggio 3: fare clic su sul collegamento a VPN sulla sinistra.

Quindi, fare clic su IPSec. Passaggio 4: Barricade Plus supporta massimo 3 tunnel IPSec. È

possibile stabilire questo tunnel su gateway/router differenti simultaneamente

(ad esempio: quattro aziende in sedi fisiche differenti possono collegare le loro reti utilizzando IPSec con quattro router Barricade Plus davanti a ciascuna rete. Ciascun router avrà semplicemente 3 tunnel configurati per collegarsi agli altri tre router).

SPI: Security Parameter Index – questo valore deve essere lo stesso per il tunnel locale e quello remoto (ad esempio – Barricade Plus sull'estremità remota deve presentare lo steso valore per SPI)

Indirizzo IP locale: immettere la subnet della LAN locale (ad esempio – se l'indirizzo IP della LAN del router è 192.168.2.1, digitare 192.168.2.0)

Subnet Mask: questa subnet mask sarà sempre di classe C. (255.255.255.0)

Indirizzo IP remoto: immettere la subnet della LAN remota (ad esempio – se l'indirizzo IP della LAN del router/gateway remoto è

192.168.3.1, digitare 192.168.3.0)

Subnet Mask: immettere la subnet mask della LAN remota. Gateway di protezione: immettere l'indirizzo IP WAN esatto della

rete remota (deve essere un indirizzo IP pubblico come

64.58.123.12)

Algoritmo hash – MD5: Message-Digest 5 – algoritmo hash unidirezionale che

verifica fondamentalmente l'integrità dei dati SHA1: Secure Hash Algorithm 1 – un algoritmo digest di

crittografia messaggio utilizzato per creare firme digitali. Più lento di MD5, ma più sicuro.

Algoritmo di crittografia – 3DES: Triple Data Encryption Standard – utilizza un metodo più

conveniente che suddivide i dati in blocchi prima di crittografarli. Più lento di DES, ma più sicuro.

DES: Utilizza una chiave di 16 caratteri per crittografare i dati sulla VPN.

Italiano

L'immagine illustrata indica che Barricade Plus presenta un indirizzo IP LAN di 192.168.2.1 e che è stato configurato per collegarsi a tre altre unità Barricade Plus. Si noti che ciascuna unità remota di Barricade Plus presenta indirizzi IP LAN DIFFERENTI. Questo elemento è fondamentale per stabilire correttamente la VPN IPSec.

SEZIONE 6: Glossario

3DES

Algoritmo crittografico per le operazioni DES ripetute che servono ad aumentare la protezione del messaggio crittografato.

Authentication Header è un tradizionale pacchetto IP composto da un'intestazione IP e un payload, costituito da un'intestazione TCP o UDP e dei dati. Se si utilizza l'AH, segue immediatamente l'intestazione IP. Alla fine dell'AH ci sono i dati di autenticazione, vale a dire una firma digitale per il pacchetto. Per autenticare gli utenti, l'AH può utilizzare MD5 o SHA1

DES

(Data Encryption Standard) Algoritmo di codificazione crittografica parte di molti standard.

DHCP

(Dynamic Host Configuration Protocol) Protocollo che configura automaticamente le impostazioni TCP/IP di ciascun computer sulla rete di casa.

DNS

DNS sta per Domain Name System e consente ai computer host Internet di disporre di un nome di dominio (ad esempio, www.smc.com) e uno o più indirizzi IP (ad esempio, 192.34.45.8). Un server DNS mantiene un database di computer host e i rispettivi nomi di dominio e indirizzi IP, in modo che quando viene richiesto un nome di dominio (digitando "www.smc.com" nel browser Internet), all'utente viene inviato l'indirizzo IP corrispondente. L'indirizzo del server DNS utilizzato dai computer nella rete di casa è la posizione assegnata al server DNS dall'ISP.

ESP

Encapsulating Security Payload è il protocollo che gestisce la crittografia dei dati IP a livello del pacchetto. Utilizza la chiave simmetrica o segreta, gli algoritmi di crittografia come DES (Data Encryption Standard) tripla DES per crittografare il payload.

Indirizzo IP

Italiano

IP sta per Internet Protocol. Un indirizzo IP è composto da una serie di quattro numeri separati da punti, che identifica un solo computer host Internet in maniera univoca. Esempio: 192.34.45.8.

IPSecurity

IPSec fornisce la crittografia dei livelli di rete IP. IPSec è in grado di supportare grandi reti codificate, ad esempio Internet, utilizzando certificati digitali per l'autenticazione delle periferiche. Funziona a livello 3 e protegge tutto sulla rete.

LAN

Rete di comunicazioni che serve gli utenti all'interno di un'area geografica limitata. È composta da server, workstation, un sistema operativo di rete e un collegamento per le comunicazioni. I server sono computer ad alta velocità su cui sono contenuti i programmi e i dati condivisi dagli utenti della rete. Le workstation (client) sono i pc degli utenti, che eseguono un'elaborazione autonoma e accedono ai server di rete. Le workstation prive di dischi o solo con l'unità floppy a volte vengono utilizzate per recuperare tutto il software e i dati dal server. Attualmente si utilizzano sempre più NC (Network computer) "piccoli client" e terminali Windows. È possibile collegare localmente una stampante a una workstation o a un server e renderla condivisa tra gli utenti della rete. LAN di piccole dimensioni possono consentire a determinate workstation di funzionare come server, facendo accedere gli utenti ai dati contenuti sul computer di un altro utente. Queste reti peer-to-peer sono spesso più semplici da installare e gestire, ma server dedicati forniscono prestazioni migliori e sono in grado di gestire un volume di transazioni più elevato. In reti grandi si utilizzano più server.

Il trasferimento dei messaggi è gestito da un protocollo di trasporto quale TCP/IP e NetBEUI. La trasmissione fisica dei dati viene eseguita con il metodo di accesso (Ethernet, Token Ring, ecc.), implementato nelle schede di rete inserite nei computer. Il percorso di comunicazione effettivo è il cavo (di tipo doppino intrecciato, coassiale, in fibra ottica) che interconnette ciascuna scheda di rete.

L2TP

L2TP sta per Layer 2 Tunneling Protocol. Si tratta di un'estensione di PPTP (Point-to-Point Tunneling Protocol) ed è anche utilizzata per creare VPN. A volte viene utilizzata in combinazione con IPSec per fornire l'autenticazione.

NAT

(Network Address Translation) Processo che consente a tutti i computer nella rete di casa di utilizzare un solo indirizzo IP. La funzionalità NAT di Barricade consente di accedere a Internet da qualsiasi computer nella rete di casa senza dover acquistare più indirizzi IP dall'ISP.

È possibile utilizzare la NAT (Network Address Translation) per fornire a più utenti l'accesso a Internet con un solo account utente o per mappare gli indirizzi locali per un server IP (ad esempio Web o

FTP) su un indirizzo pubblico. In tal modo la rete è al sicuro contro gli attacchi diretti dei pirati informatici e fornisce una gestione più flessibile, consentendo di modificare gli indirizzi IP di rete interni senza incidere sull'accesso esterno alla rete. Per fornire l'accesso a Internet a più utenti o per utilizzare la funzione Virtual Server, è necessario che NAT sia attivata.

PPPoE

(Point-to-Point Protocol over Ethernet) Point-to-Point Protocol è un metodo di trasmissione dati protetto originariamente creato per connessioni remote. PPPoE serve le connessioni Ethernet.

PPTP

(Point-to-Point Tunneling Protocol) fornisce un mezzo per eseguire il tunneling del traffico IP in Layer 2. Ad esempio, consente di stabilire una connessione a una rete aziendale e di condividere file o altri dati data come se il computer fosse effettivamente sulla rete locale.

Router

Nelle comunicazioni si tratta di un dispositivo che esamina l'indirizzo di destinazione di un messaggio e seleziona la route più efficiente. Un router riceve segnali del livello fisico da una rete, esegue collegamenti ai dati e l'elaborazione del protocollo dei

Italiano

livelli di rete, quindi invia i segnali attraverso un collegamento ai dati appropriato e i protocolli del livello fisico a un'altra rete.

SHA1

Secure Hash Algorithm, algoritmo digest di crittografia del messaggio utilizzato per creare firme digitali. Più lento di MD5, ma più sicuro.

SNMP

Formato utilizzato per i dati di gestione di rete. I dati vengono trasmessi tra gli agenti SNMP (processi che monitorano l'attività degli hub, degli switch, ecc.) e la workstation utilizzata per supervisionare la rete. SNMP utilizza MIB (Management Information Bases), che sono database che definiscono quali informazioni è possibile ottenere da una periferica in rete e cosa è possibile controllare (accensione, spegnimento, ecc.).

SPI

Stateful Packet Inspection, assicura che i dati che arrivano alla rete siano stati richiesti da un pc dell'utente che effettua la richiesta sulla LAN. Barricade Plus esamina i dati in arrivo e li confronta in un database di informazioni sicure. Quando il traffico di dati lascia la rete, viene definito in base a determinate caratteristiche. Le informazioni in arrivo vengono quindi confrontate secondo questi insiemi di caratteristiche. Se i dati in arrivo corrispondono all'insieme di caratteristiche predefinite, allora il traffico in arrivo viene consentito. Se non viene trovata alcuna corrispondenza, il traffico in arrivo viene rifiutato.

SPI

Security Parameter Index è un valore a 32 bit che, insieme a un indirizzo IP e al protocollo di protezione, identifica in maniera univoca una particolare associazione di protezione. Si tratta di un numero che indica al destinatario del pacchetto quali protocolli di protezione sono stati utilizzati dal mittente. Queste informazioni includono quali algoritmi e chiavi vengono applicate dalla periferica di invio. Quando si utilizza IKE per stabilire le associazioni di protezione, l'SPI per ciascuna associazione di protezione è un numero derivato più o meno a caso. Senza IKE, l'SPI viene specificato manualmente per ciascuna associazione di protezione.

Subnet Mask

Una subnet mask, che può essere una parte delle informazioni TCP/IP fornite dall'ISP, è una serie di quattro numeri configurati come un indirizzo IP. Viene utilizzata per creare numeri di indirizzi IP da utilizzare solo all'interno di una particola rete (al contrario dei numeri di indirizzi IP validi riconosciuti da Internet).

TCP/IP

(Transmission Control Protocol/Internet Protocol) Protocollo standard perla trasmissione dei dati su Internet.

TCP

(Transmission Control Protocol) TCP e UDP (User Datagram Protocol) sono i due protocolli di trasporto in TCP/IP. TCP assicura che un messaggio venga inviato accuratamente e per intero. Tuttavia, per comunicazioni vocali e video in tempo reale, non c'è tempo o motivo per correggere gli errori, quindi si utilizza UDP.

UDP

(User Datagram Protocol) Si tratta di un protocollo all'interno della suite di protocolli TCP/IP utilizzato in sostituzione di TCP quando non è richiesta una consegna affidabile. Ad esempio, UDP è utilizzato per il traffico audio e video in tempo reale dove i pacchetti persi vengono semplicemente ignorati, dato che non c'è tempo a disposizione per ritrasmetterli. Se viene utilizzato UDP ed è richiesta una consegna affidabile, il controllo della sequenza dei pacchetti e la notifica degli errori devono essere scritte nelle applicazioni.

VPN

Una VPN (Virtual Private Network) esiste effettivamente all'interno di una rete pubblica. Questa è composta da un PPT (Point-To-Point Tunnel) attraverso il quale gli utenti possono inviare e ricevere dati. I pacchetti di dati vengono crittografati per fornire un'effettiva connessione privata a chi l'ha richiesta (ad esempio – una rete aziendale). Questi pacchetti non possono essere decodificati senza le giuste chiavi di crittografia. Una volta che il tunnel VPN viene stabilito, il computer client viene autenticato e registrato sulla rete. Una volta assegnati i privilegi appropriati, può quindi comunicare con gli altri computer, come fosse effettivamente su quella rete locale.

Italiano

SMC's Limited Warranty Statement

Limited Warranty Statement: SMC Networks Europe ("SMC") warrants its products to be free from defects in workmanship and materials, under normal use and service, for the applicable warranty term. All SMC products carry a standard 2 year limited warranty from the date of purchase from SMC or its Authorized Reseller. SMC may, at its own discretion, repair or replace any product not operating as warranted with a similar or functionally equivalent product, during the applicable warranty term. SMC will endeavour to repair or replace any product returned under warranty within 30 days of receipt of the product. As new technologies emerge, older technologies become obsolete and SMC will, at its discretion, replace an older product in its product line with one that incorporates these newer technologies

The standard limited warranty can be upgraded to a 5 year Limited Lifetime * warranty by registering new products within 30 days of purchase from SMC or its Authorized Reseller. Registration can be accomplished via the enclosed product registration card or online via the SMC web site. Failure to register will not affect the standard limited warranty. The Limited Lifetime warranty covers a product during the Life of that Product, which is defined as a period of 5 years from the date of purchase of the product from SMC or its authorized reseller.

All products that are replaced become the property of SMC. Replacement products may be either new or reconditioned. Any replaced or repaired product carries, either a 30-day limited warranty or the remainder of the initial warranty, whichever is longer. SMC is not responsible for any custom software or firmware, configuration information, or memory data of Customer contained in, stored on, or integrated with any products returned to SMC pursuant to any warranty. Products returned to SMC should have any customerinstalled accessory or add-on components, such as expansion modules, removed prior to returning the product for replacement. SMC is not responsible for these items if they are returned with the product.

Customers must contact SMC for a Return Material Authorization number prior to returning any product to SMC. Proof of purchase may

be required. Any product returned to SMC without a valid Return Material Authorization (RMA) number clearly marked on the outside of the package will be returned to customer at customer’s expense. Customers are responsible for all shipping charges from their facility to SMC. SMC is responsible for return shipping charges from SMC to customer.

WARRANTIES EXCLUSIVE: IF A SMC PRODUCT DOES NOT OPERATE AS WARRANTED ABOVE, CUSTOMER'S SOLE REMEDY SHALL BE REPAIR OR REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC’S OPTION. THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, EXPRESSED OR IMPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE, INCLUDING WARRANTIES OR CONDITIONS OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. SMC NEITHER ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE OR USE OF ITS PRODUCTS. SMC SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THE ALLEGED DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER'S OR ANY THIRD PERSON'S MISUSE, NEGLECT, IMPROPER INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO REPAIR, OR ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE, OR BY ACCIDENT, FIRE, LIGHTNING, OR OTHER HAZARD.

LIMITATION OF LIABILITY: IN NO EVENT, WHETHER BASED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), SHALL SMC BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE, LOSS OF BUSINESS, OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE, PERFORMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN IF SMC OR ITS AUTHORIZED RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR CONSUMER PRODUCTS, SO THE

Italiano

ABOVE LIMITATIONS AND EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM COUNTRY TO COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT YOUR STATUTORY RIGHTS.

* Under the limited lifetime warranty, internal and external power supplies, fans, and cables are covered by a standard one-year warranty from date of purchase.

Full Installation Manual

Full installation manuals are provided on the Installation CD-Rom. Manuals in other languages than those included on the CD-Rom are provided on www.smc-europe.com (section support).

Firmware and Drivers

For latest driver, technical information and bug-fixes please visit www.smc-europe.com (section support).

Contact SMC

Contact details for your relevant countries are available on www.smc-europe.com and www.smc.com.

Statement of Conditions

In line with our continued efforts to improve internal design, operational function, and/or reliability, SMC reserves the right to make changes to the product(s) described in this document without notice. SMC does not assume any liability that may occur due to the use or application of the product(s) described herein. In order to obtain the most accurate knowledge of installation, bug-fixes and other product related information we advise to visit the relevant product support page at www.smc-europe.com before you start installing the equipment. All information is subject to change without notice.

Limitation of Liability

In no event, whether based in contract or tort (including negligence), shall SMC be liable for incidental, consequential, indirect, special or punitive damages of any kind, or for loss of revenue, loss of business or other financial loss arising out of or in connection with the sale, installation, maintenance, use, performance, failure or interruption of its products, even if SMC or its authorized reseller has been adviced of the possiblity of such damages.

Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate and reliable. However, no responsibility is assumed by SMC for its use, nor for any infringements of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of SMC. SMC reserves the right to change specifications at any time without notice.

Trademarks

SMC is a registered trademark; and EZ Connect is a trademark of SMC Networks, Inc. Other product and company names are trademarks or registered trademarks of their respective holders.

Italiano

Smc SMC7004FW, SMC7004WFW User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
