SMC2862W-G
Module USB 2.0 sans fil
EZ Connect
TM
g
Manuel d’utilisation
Un produit de la gamme EZ Connect™ des produits réseau grand
public de SMC
Mars 2004
T
ABLE DES MATIÈRES
Configuration requise . . . . . . . . . . . . . . . . . . . . . . . 1
Contenu de l’emballage . . . . . . . . . . . . . . . . . . . . . 3
Mise en place . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation du driver - Option 1
(recommandée) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Autres procédures d’installation . . . . . . . . . . . . . . . . . . . . . . . . .8
Installation du driver - Option 2 . . . . . . . . . . . . . . . 9
Windows 98SE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Windows Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Vérification du driver . . . . . . . . . . . . . . . . . . . . . . 15
Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

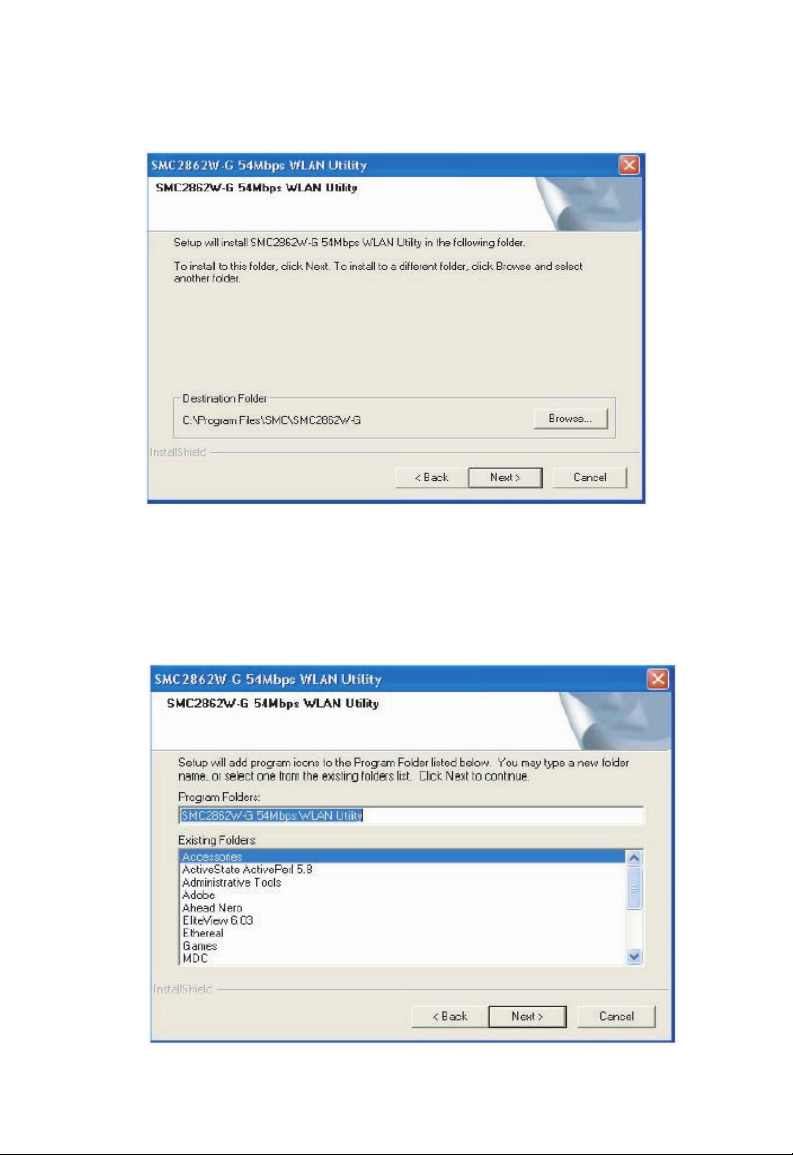

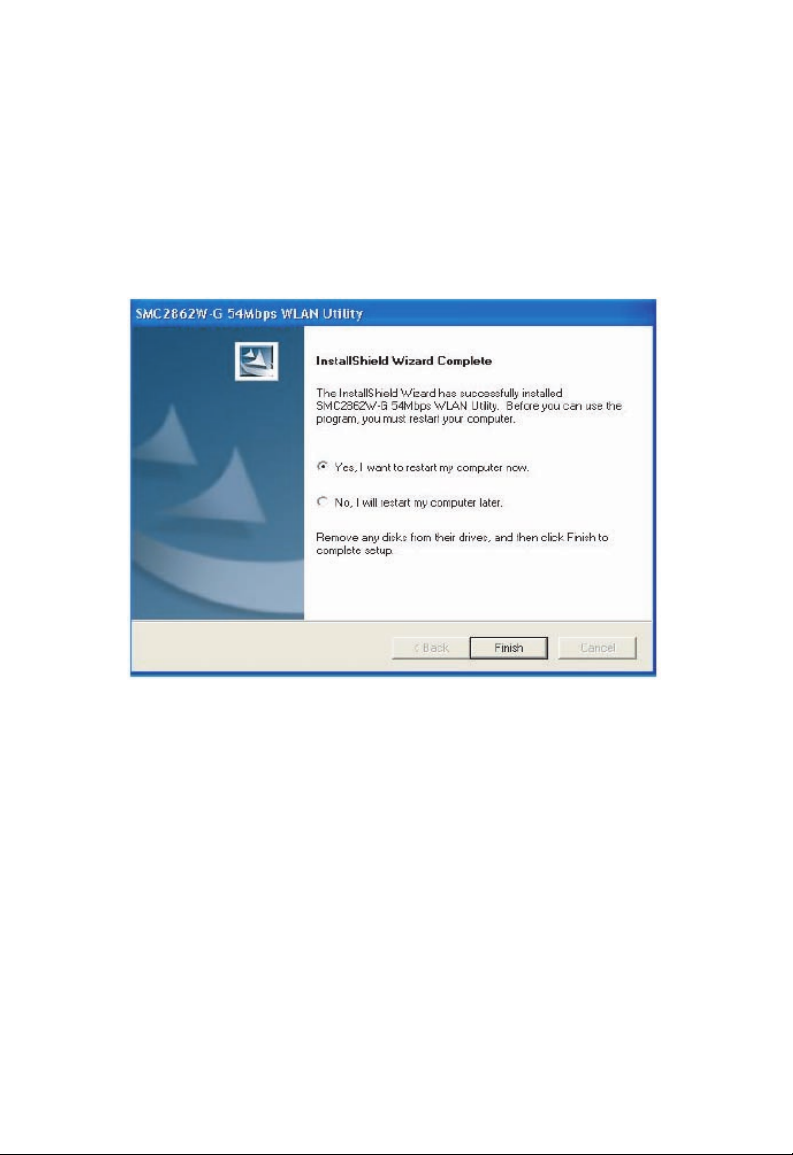

Installation de l’utilitaire . . . . . . . . . . . . . . . . . . . . 17
Windows 98SE/Me/2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . .17
Configuration de l’utilitaire . . . . . . . . . . . . . . . . . 21
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Link Information (Informations de liaison) . . . . . . . . . . . . . . . . .27
IP Information (Informations IP) . . . . . . . . . . . . . . . . . . . . . . . .28
Site Survey (Analyse du site) . . . . . . . . . . . . . . . . . . . . . . . . . .29
Version Information (Informations de version) . . . . . . . . . . . . .30
Désactivation de la configuration
sans fil automatique dans Windows XP . . . . . . . 31
i
Table des matières
Tableau des distances maximales . . . . . . . . . . . .33
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Technical Specifications . . . . . . . . . . . . . . . . . . . .39
Forum aux questions . . . . . . . . . . . . . . . . . . . . . .41
Terminologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Compliances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Legal Information and Contacts . . . . . . . . . . . . . . .v
ii
CONFIGURATION REQUISE
• Un PC fonctionnant sous Windows 98SE/Me/2000/XP.
• Un lecteur de CD-ROM.
• Un port USB 2.0 disponible.
• Au moins 32 Mo de RAM et un processeur à 300 MHz.
•
Au moins 10 Mo d’espace disponible sur le disque dur pour
l’installation de l’utilitaire et du driver.
• Un autre périphérique conforme à la norme IEEE 802.11b ou
802.11g installé dans votre réseau, tel que le routeur Barricade™
sans fil haut débit g 2.4 GHz 54 Mbps avec
(SMC2804WBRP-G) ou une autre carte sans fil, comme la carte
PCI sans fil EZ Connect™ g 2.4GHz 54 Mbps (SMC2802W)
serveur d’impression
.
1
CONTENU DE L’EMBALLAGE
Après avoir déballé le module USB 2.0 sans fil EZ Connect™ g
2.4 GHz 54 Mbps, vérifiez le contenu de l’emballage afin de vous
assurer de la présence des composants suivants :
• Un module USB 2.0 sans fil EZ Connect™ g
2.4 GHz 54 Mbps SMC2862W-G.
• Un câble d’extension USB.
• Un CD-ROM avec l’assistant EZ Installation Wizard
et la documentation.
• Guide d’installation rapide.
Si l’un de ces éléments est absent ou endommagé, contactez
immédiatement votre revendeur. Si possible, conservez le carton
et les emballages d’origine dans le cas d’un éventuel retour du
produit.
Pour enregistrer ce produit et étendre sa garantie, visitez le site
Web de SMC : www.smc.com
ou www.smc-europe.com
3
MISE EN PLACE
Avertissement :
1. Démarrez votre ordinateur et insérez le CD-ROM
contenant l’assistant EZ Installation Wizard et la
documentation. Exécutez l’utilitaire, puis redémarrez
votre ordinateur lorsque vous y êtes invité.
2. Recherchez un emplacement USB disponible
dans votre ordinateur.
3. Insérez délicatement le connecteur de type A
(connecteur plat) du module USB dans le port USB.
4. Appuyez jusqu’à ce qu’il soit complètement enfoncé
dans le port.
Les cartes réseau sont sensibles
à l’électricité
la carte, ayez soin de toujours toucher
le châssis en métal
avant de la manipuler.
statique. Pour protéger
de votre ordinateur
5
INSTALLATION DU DRIVER -
PTION 1 (RECOMMANDÉE)
O
Remarque : Pour procéder à cette installation, vous devez
disposer du CD-ROM d’origine de votre version
de
Windows sous licence. Assurez-vous de disposer
votre CD-ROM Windows AVANT de commencer
de
l’installation.
Cette méthode d’installation est simple et Plug & Play. Il vous
suffit d’exécuter l’assistant EZ Installation Wizard, puis de
redémarrer votre ordinateur et d’insérer le module USB 2.0
sans fil EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G.
C’est aussi simple que de compter jusqu’à trois.
Étape 1 : Insérez dans le lecteur le CD-ROM contenant
l’assistant EZ Installation Wizard et la documentation.
Étape 2 : Cliquez sur le bouton [Install Driver/Utility]
(Installer Driver/Utilitaire).
7
Installation du driver - Option 1 (recommandée)
Étape 3 : Arrêtez votre ordinateur et insérez le module
SMC2862W-G. Au redémarrage,
nouveau matériel et l’installe
Windows détecte le
automatiquement.
Autres procédures d’installation
Les options ci-dessous sont propres au système d’exploitation
et peuvent apparaître pendant cette procédure d’installation.
Windows 98/Me : Si vous utilisez Windows 98, assurez-vous
d’avoir le CD-ROM d’origine de Windows à portée de main.
Sous Windows Me, le processus d’installation est entièrement
Plug & Play.
Windows 2000/XP : Dans la fenêtre qui s’affiche, sélectionnez
[Install the software automatically] (Installer le logiciel
automatiquement), puis cliquez sur [Next] (Suivant) pour terminer
l’installation.
Pour plus d’informations sur l’utilisation de l’utilitaire du module
SMC2862W-G, consultez la section Configuration de l’utilitaire.
8
INSTALLATION DU DRIVER -
O
PTION
Windows 98SE
Pour procéder à cette installation, vous devez disposer du
CD-ROM d’origine de votre version de Windows sous licence.
Assurez-vous que votre CD-ROM Windows est disponible
AVANT de commencer l’installation.
2
Étape 1 :
EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G dans votre
ordinateur, le système d’exploitation le détecte automatiquement
et vous êtes invité à fournir les drivers appropriés. Cliquez sur
le bouton [Next] (Suivant) pour commencer l’installation.
Étape 2 :
l’option [Search for the best driver for your device] (Rechercher
le meilleur pilote pour votre périphérique) et cliquez sur [Next]
(Suivant).
Étape 3 : Désactivez toutes les cases à cocher à l’exception de
la case [Specify a location:] (Spécifier un emplacement).
ensuite sur le bouton [Browse] (Parcourir) et recherchez les drivers
sur votre CD-ROM. Accédez au dossier x:\driver. (Remarque :
x est mis pour la lettre correspondant à votre lecteur de CD-ROM.
Dans la plupart des cas, il s’agit de la lettre D.)
Étape 4 : Le système trouve normalement les drivers. Cliquez sur
le bouton [Next] (Suivant) pour continuer l’installation. L’assistant
affiche [SMC2862W-G 54Mbps Wireless USB 2.0 Adapter].
Dès que vous avez inséré le module USB 2.0 sans fil
Insérez le CD-ROM contenant les drivers, sélectionnez
Cliquez
9
Installation du driver - Option 2
Remarque : Si le système ne parvient pas à trouver les
drivers, cliquez sur le bouton [Back] (Précédent)
et sélectionnez l’option [Display a list of all the
drivers...] (Afficher une liste de tous les pilotes).
Sélectionnez [Network Adapters] (Cartes réseau)
dans la liste des périphériques,
Disk] (Disque fourni) et spécifiez de nouveau
l’emplacement des drivers.
cliquez sur [Have
Étape 5 : Après avoir copié les drivers SMC à partir du
il se peut que le système ait besoin de fichiers présents sur votre
CD-ROM Windows
de Windows.
Étape 6 :
(Annuler).
Étape 7 : Le processus d’installation du driver prend fin lorsque
tous les fichiers nécessaires ont été copiés à partir du
de Windows. Cliquez sur [Finish] (Terminer) pour quitter l’assistant.
Étape 8 : Vous êtes alors invité à redémarrer la machine. Cliquez
sur
SMC2862W-G est initialisé et prêt à l’emploi.
Le système copie les fichiers. Ne cliquez PAS sur [Cancel]
[Yes] (Oui). Après le redémarrage, le module USB 2.0 sans fil
d’origine. Si tel est le cas, insérez le CD-ROM
Windows Me
Remarque : Pour procéder à cette installation, vous devez
disposer du CD-ROM d’origine de votre version
de Windows sous licence. Assurez-vous de
disposer de votreCD-ROM Windows AVANT
de commencer l’installation.
CD-ROM,
CD-ROM
Étape 1 : Dès que vous avez inséré le module USB 2.0 sans fil
EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G dans votre
ordinateur et que vous avez redémarré, le système
le détecte automatiquement et vous êtes invité à fournir les
10
d’exploitation
Windows Me
drivers appropriés. Sélectionnez l’option [Specify the location
of the driver] (Spécifier l’emplacement du pilote). Cliquez ensuite
sur le bouton [Next] (Suivant) pour commencer l’installation.
Étape 2 :
l’option [Specify a location:] (Spécifier un emplacement). Désactivez
la case à cocher [Removable Media] (Support amovible). Cliquez
ensuite sur le bouton [Browse] (Parcourir) et recherchez les
drivers sur votre CD-ROM. Ils doivent se trouver dans le dossier
x:\driver. (Remarque : x est mis pour la lettre correspondant
à votre lecteur de CD-ROM. Dans la plupart des cas, il s’agit
de la lettre D.) Cliquez ensuite sur [Next] (Suivant).
Étape 3 : Le système trouve normalement les drivers. Cliquez
sur le bouton [Next] (Suivant) pour continuer l’installation.
Remarque : Si le système ne parvient pas à trouver les
Étape 4 : L’installation du driver prend fin lorsque tous les fichiers
nécessaires ont été copiés. Cliquez sur [Finish] (Terminer) pour
quitter l’assistant.
Insérez le CD-ROM contenant les drivers et sélectionnez
drivers, cliquez sur le bouton [Back]
et sélectionnez l’option [Display a list of all the
drivers...] (Afficher une liste
Sélectionnez [Network
dans la liste
Disk] (Disque fourni) et spécifiez de nouveau
l’emplacement des drivers.
des périphériques, cliquez sur [Have
de tous les pilotes...).
Adapters] (Cartes réseau)
(Précédent)
Étape 5 : Vous êtes alors invité à redémarrer la machine. Cliquez
sur [Yes] (Oui). Après le redémarrage, le module SMC2862W-G
est initialisé et prêt à l’emploi.
11
Installation du driver - Option 2
Windows 2000
Étape 1 :
EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G dans votre
ordinateur et que vous avez redémarré, le système d’exploitation
le détecte automatiquement et vous êtes invité à fournir
les drivers appropriés. Cliquez sur le bouton [Next] (Suivant)
pour commencer l’installation.
Étape 2 :
l’option [Search for a suitable driver...] (Rechercher un pilote
approprié). Cliquez ensuite sur [Next].
Étape 3 : Désactivez toutes les cases à cocher à l’exception
de la case [Specify a location:] (Spécifier un emplacement).
Cliquez ensuite sur [Next].
Étape 4 : Vous êtes alors invité à spécifier l’emplacement des
drivers. Ces derniers doivent se trouver dans le dossier x:\driver.
(Remarque : x est mis pour la lettre correspondant à votre lecteur
de CD-ROM. Dans la plupart des cas, il s’agit de la lettre D.)
Cliquez ensuite sur [OK]. Vous pouvez également cliquer
sur le bouton [Browse] (Parcourir) et localiser l’emplacement
des drivers sur le CD-ROM pour vous en assurer.
Étape 5 : Le système trouve normalement les drivers. Cliquez
sur le bouton [Next] (Suivant) pour continuer l’installation.
Dès que vous avez inséré le module USB 2.0 sans fil
Insérez le CD-ROM contenant les drivers et sélectionnez
Remarque : Si le système ne parvient pas à trouver les
drivers, cliquez sur le bouton [Back] (Précédent)
et sélectionnez l’option [Display a list of the known
drivers...] (Afficher la liste des pilotes connus).
Sélectionnez [Network Adapters] (Cartes réseau)
dans la liste des périphériques, cliquez sur [Have
Disk] (Disque fourni) et spécifiez de nouveau
l’emplacement des drivers.
Étape 6 : L’installation du driver est à présent terminée.
Cliquez sur [Finish] (Terminer) pour initialiser le module.
12
Windows XP
Windows XP
Étape 1 :
EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G dans votre
ordinateur et que vous avez redémarré, le système d’exploitation
le détecte automatiquement et vous êtes invité à fournir les drivers
appropriés. Sélectionnez [Install from a list or specific location]
(Installer à partir d’une liste ou d’un emplacement spécifique) et
cliquez sur le bouton [Next] (Suivant) pour démarrer l’installation.
Étape 2 : Insérez le CD-ROM contenant les drivers et cochez
l
a case d’option [Include this location in the search] (Inclure cet
emplacement dans la recherche). Assurez-vous que la case
d’option [Search removable media] (Rechercher les supports
amovibles) n’est pas sélectionnée. Cliquez sur [Browse]
(Parcourir) et localisez l’emplacement des drivers. Ces derniers
doivent se trouver dans le dossier x:\driver. (Remarque : x est
mis pour la lettre correspondant à votre lecteur de CD-ROM.
Dans la plupart des cas, il s’agit de la lettre D.) Cliquez ensuite
sur [Next] (Suivant).
Étape 3 :
sur le disque dur et installés. Cliquez sur [Finish] (Terminer)
pour quitter l’assistant.
Après avoir cliqué sur [Finish] (Terminer), vous verrez le
message suivant s’afficher dans votre barre d’état système :
Dès que vous avez inséré le module USB 2.0 sans fil
Le processus prend fin lorsque les drivers sont copiés
13
VÉRIFICATION DU DRIVER
Windows 98/Me
Étape 1 :
[My Computer] (Poste de travail) figurant sur votre Bureau
et cliquez sur [Properties] (Propriétés).
Étape 2 : Sélectionnez ensuite l’onglet [Device Manager]
(Gestionnaire de périphériques) et ouvrez la section [Network
adapters] (Cartes réseau). Le module USB 2.0 sans fil
54 Mbps SMC2862W-G doit figurer dans ce menu. Mettez-le
en surbrillance et cliquez sur [Properties] (Propriétés).
Étape 3 :
[This device is working properly] (Ce périphérique
correctement). Si un message d’erreur apparaît
sélectionnez le module SMC et cliquez sur [Remove] (Supprimer)
Redémarrez ensuite l’ordinateur
d’installation.
Cliquez avec le bouton droit de la souris sur l’icône
La fenêtre d’état du périphérique affiche le message
fonctionne
dans cette zone,
et recommencez la procédure
Windows 2000
Étape 1 :
[My Computer] (Poste de travail) figurant sur votre Bureau
et cliquez sur [Properties] (Propriétés).
Cliquez avec le bouton droit de la souris sur l’icône
.
Étape 2 : Sélectionnez ensuite l’onglet Hardware (Matériel) et
cliquez sur [Device Manager] (Gestionnaire de périphériques).
Ouvrez la section [Network adapters] (Cartes réseau).
Le module USB 2.0 sans fil 54 Mbps SMC2862W-G doit figurer
dans ce menu. Cliquez avec le bouton droit de la souris sur votre
module et choisissez [Properties] (Propriétés).
15
Vérification du driver
Étape 3 : La fenêtre d’état du périphérique affiche le message
[This device is working properly] (Ce périphérique
correctement). Si un message d’erreur apparaît dans
cliquez avec le bouton droit de la souris sur le module SMC,
puis cliquez sur [Uninstall] (Désinstaller). Redémarrez ensuite
l’ordinateur et recommencez la procédure d’installatio
Windows XP
fonctionne
cette zone,
n
.
Étape 1 :
(Panneau de configuration). Cliquez ensuite sur l’icône
[Performance and Maintenance] (Performances et maintenance)
et sélectionnez [System] (Système).
Étape 2 : Sélectionnez ensuite l’onglet Hardware (Matériel) et
cliquez sur [Device Manager] (Gestionnaire de périphériques).
Ouvrez la section [Network adapters] (Cartes réseau). Le module
USB 2.0 sans fil 54 Mbps SMC2862W-G doit figurer dans ce
menu. Cliquez avec le bouton droit de la souris sur le module
et choisissez [Properties] (Propriétés).
Étape 3 :
[This device is working properly] (Ce périphérique fonctionne
correctement). Si un message d’erreur apparaît dans cette
zone, cliquez avec le bouton droit de la souris sur le module
SMC, puis cliquez sur [Uninstall] (Désinstaller).
ensuite l’ordinateur et recommencez la procédure
Cliquez sur [Start] (Démarrer), puis sur [Control Panel]
La fenêtre d’état du périphérique affiche le message
Redémarrez
d’installation.
16
I
NSTALLATION DE L’UTILITAIRE
Windows
Cette méthode d’installation est simple et Plug & Play. Il vous
suffit d’exécuter l’assistant EZ Installation Wizard, puis de
redémarrer votre ordinateur et d’insérer le module USB 2.0
sans fil EZ Connect™ g 2.4 GHz 54 Mbps SMC2862W-G.
C’est aussi simple que de compter jusqu’à trois.
Étape 1 : Insérez le CD-ROM contenant l’assistant
EZ Installation Wizard et la documentation.
Étape 2 : Cliquez sur le bouton [Install Driver/Utility]
(Installer Driver/Utilitaire).
98SE/Me/2000/XP
17
Installation de l’utilitaire
Étape 3 : Patientez pendant le chargement de l’assistant
d’installation du driver/de l’utilitaire. Cliquez ensuite sur
le bouton [Next] (Suivant) pour continuer.
Étape 4 : Vous avez la possibilité de choisir l’emplacement
d’installation de l’utilitaire de configuration. Il est conseillé
de conserver l’emplacement proposé par défaut. Cliquez
sur [Next] pour continuer.
18
Windows 98SE/Me/2000/XP
Vous avez également la possibilité de choisir le nom de dossier
qui apparaîtra dans le menu [Start] (Démarrer). Il est conseillé
de conserver l’emplacement proposé par défaut. Cliquez sur
[Next] pour continuer.
19
Installation de l’utilitaire
Étape 5 :
sur le disque dur. Patientez jusqu’à la fin de l’opération.
Étape 6 : Une fois l’installation terminée, cliquez sur [Finish]
(Terminer). L’ordinateur redémarre.
L’assistant d’installation copie les fichiers nécessaires
20
CONFIGURATION
DE
L’UTILITAIRE

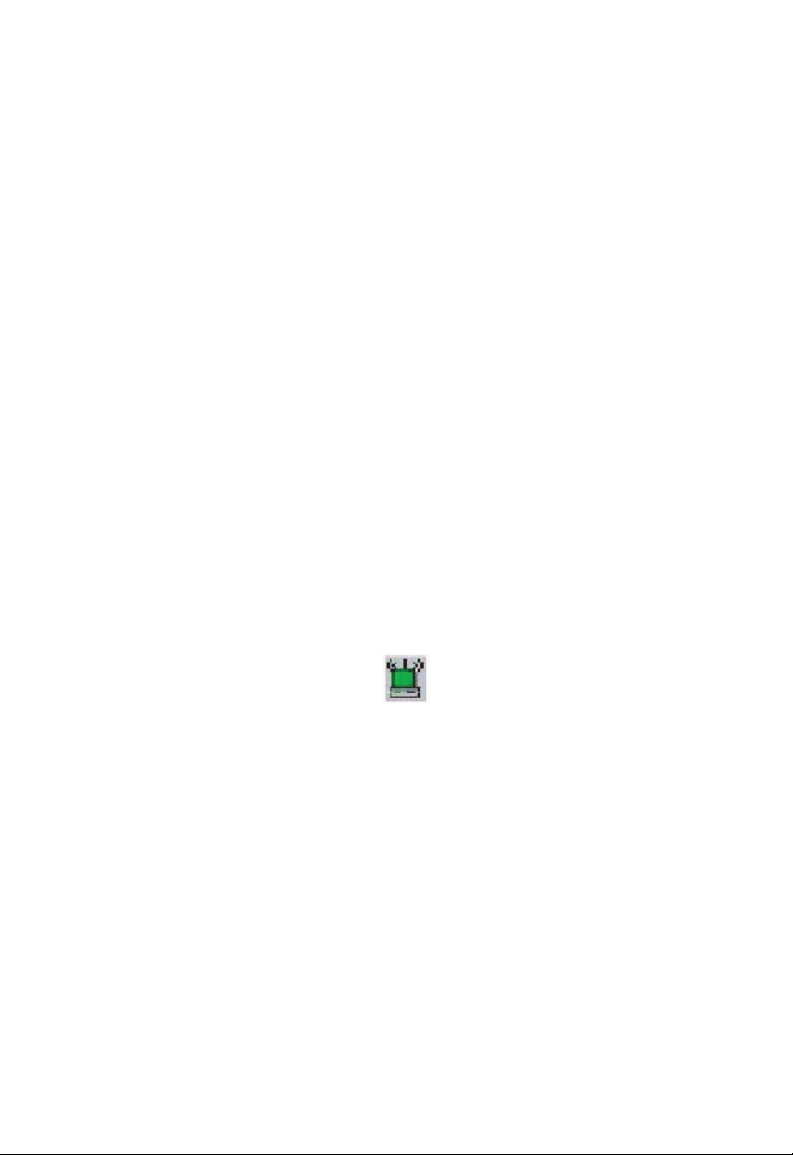

Lorsque l’utilitaire est actif, une icône d’exécution rapide
s’affiche dans le coin inférieur droit de la barre des tâches.
Cette icône est VERTE si la connexion au réseau sans fil
est de bonne qualité. Si elle est rouge, vous devez vérifier
les paramètres réseau et vous assurer que le point d’accès
sans fil de votre réseau est sous tension. Il se peut
également qu’il soit nécessaire de repositionner le point
d’accès, voire même de le placer plus en hauteur afin
d’augmenter la puissance du signal sans fil.
Double-cliquez sur l’icône d’exécution rapide qui se trouve
dans la barre d’état système pour afficher l’utilitaire de
configuration. Celui-ci permet d’accéder rapidement aux
statistiques d’administration et aux paramètres du module.
L’utilitaire de configuration contient les onglets décrits ci-après.
[Configuration]
Permet de mettre en œuvre la gestion des profils [Profile
Management], de modifier les données SSID [SSID data],
de modifier le débit [Tx Rate] et le mode de fonctionnement
[Operating mode] et enfin, d’autoriser le cryptage WEP
64/128 bits [64/128-bit WEP].
21
Configuration de l’utilitaire
[Link information] (Informations de liaison)
Permet de visualiser et de contrôler l’état [network status] et le
débit du réseau [throughput], le canal sans fil [wireless
et les informations TCP/IP [TCP/IP Information].
[IP information] (Informations IP)
Affiche les données TCP/IP [TCP/IP data] et vous permet de
libérer et de renouveler vos adresses IP [Release and Renew
your IP addresses].
[Site Survey] (Analyse du site)
Affiche l’ensemble des points d’accès dans le rayon d’action
du signal du module sans fil. Permet de sélectionner le réseau
local sans fil de votre choix.
[Version information] (Informations de version)
Affiche les informations relatives à la version du driver
et de l’utilitaire.
channel]
22
Configuration
Lorsque l’utilitaire de configuration est initialisé, la fenêtre
[Configuration] est immédiatement affichée. Elle indique le
profil actuel du module sans fil. Cliquez sur [New] (Nouveau)
pour entrer le nouveau nom du profil en cours. Cliquez sur
[Save] pour enregistrer les paramètres en cours dans le profil
sélectionné. Cliquez sur [Delete] pour supprimer le profil
en cours.
Configuration
23
Configuration de l’utilitaire
Les valeurs possibles pour l’option [Operating Mode] (Mode
de fonctionnement) sont [802.11 Adhoc] et [Infrastructure].
Les réseaux Ad-Hoc se composent uniquement de clients
sans fil. Dans les réseaux de type Infrastructure, les clients
sans fil se connectent aux réseaux locaux filaires via des points
d’accès sans fil. Les valeurs possibles pour l’option [Transmit
Rate:] (Vitesse de transmission) sont [Auto], [1 Mbps], [2 Mbps],
[5.5 Mbps] et [11 Mbps] pour les réseaux 802.11b. Les valeurs
possibles pour l’option [Transmit Rate:] (Vitesse de transmission)
sont [Auto], [1 Mbps],
[9 Mbps], [12 Mbps],
et [54 Mbps] pour les réseaux 802.11g. Le paramètre [Channel:]
(Canal) ne peut être modifié que lorsque vous êtes connecté
à un réseau local sans fil Ad-Hoc. Le canal doit être configuré
sur le même canal radio que les autres clients sans fil de votre
groupe.

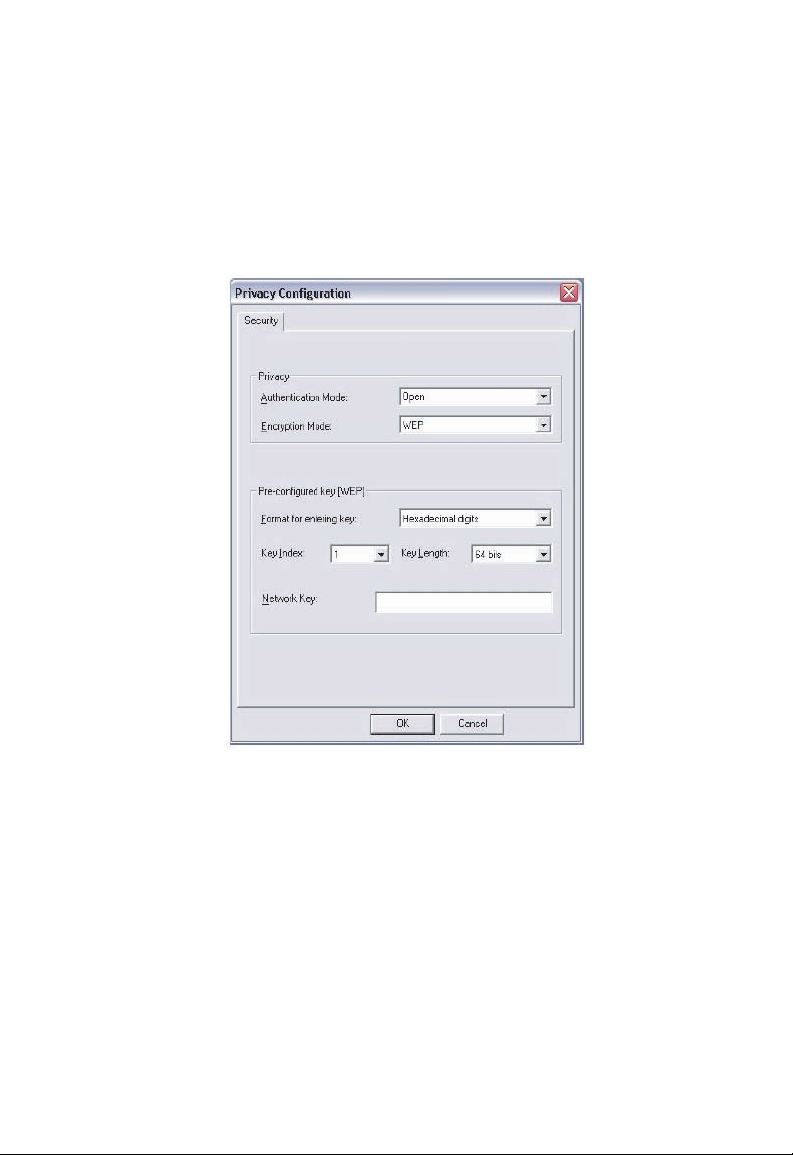

Pour une plus grande sécurité des transmissions de données, il
est recommandé d’activer le WEP dans votre réseau local sans fil.
Pour cela, activez la case à cocher [Security
activée). L’utilitaire supporte les clés au format hexadécimal
et ASCII. Pour les clés au format hexadécimal, l’activation
de la sécurité s’effectue en entrant des clés à 10 chiffres pour
une configuration WEP sur 64 bits et des clés à 26 chiffres pour
une configuration WEP sur 128 bits. Les clés hexadécimales
autorisées sont comprises entre 0 et 9, A et F et a et f. Pour
le format de clé ASCII, vous activez la sécurité en entrant
des clés à 5 chiffres pour une configuration WEP sur 64 bits et
à
des clés
Les caractères hexadécimaux autorisés sont compris entre 0 et 9,
A et F, a et f. Sélectionnez la puissance du cryptage (64 ou
128 bits) puis entrez les clés appropriées dans Key 1, 2, 3 ou 4.
N'oubliez pas de sélectionner la clé [Key Index] appropriée,
puis cliquez sur [OK]. Vous pouvez également utiliser l’option
[Passphrase] (Phrase mot de passe) et saisir la valeur souhaitée.
13 chiffres pour une configuration WEP sur 128 bits.
[2 Mbps], [5.5 Mbps], [11 Mbps], [6 Mbps],
[18 Mbps], [24 Mbps], [36 Mbps], [48 Mbps]
Enabled] (Sécurité
24
Configuration
Assurez-vous d’utiliser la même phrase mot de passe sur tous
les clients/points d’accès sans fil. Une chaîne constituant une
phrase mot de passe peut compter au maximum 32 caractères
alphanumériques.
L’utilitaire vous permet également de configurer l’accès
Wi-Fi protégé (WPA) Pour ce faire, remplacez le mode
d’authentification [Authentication Mode] par le mode WPA-PSK
et sélectionnez le mode de cryptage voulu [Encryption Mode].
Dans la plupart des cas, vous utiliserez le mode TKIP, mais vous
pouvez aussi choisir le mode WEP ou AES. Entrez ensuite la clé
réseau [Network Key:] de votre choix. Ceci est similaire à une
phrase mot de passe. Assurez-vous d’utiliser la même phrase
mot de passe WPA sur tous les clients/points d’accès sans fil.
25
Configuration de l’utilitaire
26
Link Information (Informations de liaison)
Link Information (Informations de liaison)
[Associated BSSID:] (Identifiant BSS associé)
Affiche l’adresse MAC du point d’accès associé.
[Current Tx Rate] (Vitesse de transmission en cours)
Valeur de la vitesse de transmission en cours.
[Throughput] (Débit)
Nombre de paquets envoyés et reçus.
[SSID]
Nom du groupe de travail du réseau sans fil auquel vous
êtes connecté.
[Link Quality:] (Qualité de la liaison)
Affiche la qualité de liaison relative de la connexion sans fil
au point d’accès (par exemple l’absence d’erreurs de trame).
27
Configuration de l’utilitaire
[Signal Strength:] (Puissance du signal)
Affiche la puissance relative de la connexion sans fil
au point d’accès.
IP Information (Informations IP)
L’écran [IP Information] (Informations IP) affiche des informations
de connexion réseau.
28
Site Survey (Analyse du site)
Site Survey (Analyse du site)
Cet onglet permet d’analyser et d’afficher l’ensemble des points
d’accès présents dans le réseau local sans fil. Les données sont
organisées par colonnes intitulées [SSID], [BSSID], [Channel]
(Canal), [Encryption] (Cryptage), [Signal] et [Network Type]
(Type du réseau). Le symbole de clé dans la colonne Encryption
signifie que le réseau est crypté. L’administrateur réseau doit
vous fournir les informations WEP. Pour choisir un réseau,
double-cliquez simplement sur [SSID].
29
Configuration de l’utilitaire
Version Information (Informations de version)
Cet onglet contient des informations relatives à la version.
30
DÉSACTIVATION
DE
LA CONFIGURATION
SANS
Il est recommandé d’employer l’utilitaire de configuration
du SMC2862W-G pour gérer votre module USB 2.0
54 Mbps. Si vous utilisez l’utilitaire SMC dans
vous devez désactiver la configuration sans fil
Suivez les instructions ci-dessous.
Accédez au [Control Panel] (Panneau de configuration)
et ouvrez [Network Connections] (Connexions réseau).
Cliquez avec le bouton droit de la souris sur [Wireless
Network Connection] (Connexion réseau sans fil)
et sélectionnez [Properties] (Propriétés). Sélectionnez
l’onglet [Wireless Networks] (Réseaux sans fil) et
désactivez la case à cocher [Use Windows to configure
my wireless network settings] (Utiliser Windows pour
configurer mon réseau sans fil).
FIL AUTOMATIQUE
DANS
WINDOWS XP
Windows XP,
automatique.
sans fil
31
Désactivation de la configuration sans fil automatique dans
Windows XP
32
TABLEAU DES
DISTANCES
Information importante
Les distances maximales indiquées ci-dessous correspondent
aux seuils de distance testés en situation réelle. Cependant,
de nombreuses variables comme la composition et la construction
des barrières, ainsi que les interférences propres à l’environnement
local, peuvent avoir un impact sur les distances dont vous devez
réellement tenir compte. Vous risquez donc de devoir définir des
seuils de distance bien inférieurs à ceux
des questions ou des commentaires relatifs aux caractéristiques
aux performances de ce produit, ou si vous souhaitez des
ou
informations sur notre gamme complète de produits sans fil,
vous pouvez nous rendre visite à l’adresse www.smc.com
www.smc-europe.com
vendu par une garantie de satisfaction de 30 jours et une garantie
du produit de cinq ans.
. SMC Networks couvre chaque produit
MAXIMALES
indiqués ici. Si vous avez
ou
33
Tableau des distances maximales
Tableau des distances sans fil 802.11g
Environnement
Extérieur :
un environnement
à vue, sans
interférence ni
obstruction entre
le point d’accès
et les utilisateurs.
Intérieur :
un environnement
domestique ou
de bureau habituel,
avec un point
d’accès et des
utilisateurs à
des étages
différents.
Environnement Distance et débit
Distance et débit
54
Mbps48Mbps36Mbps24Mbps18Mbps12Mbps
60 m 90 m 150 m 190 m 220m 270 m 350 m
40 m 50 m 60 m 65 m 70 m 110 m 180 m
Tableau des distances sans fil 802.11b
11 Mbps 5,5 Mbps 1-2 Mbps
6-9
Mbps
Extérieur :
un environnement à vue, sans
interférence ni obstruction entre
le point d’accès et les utilisateurs.
Intérieur :
un environnement domestique ou de
bureau habituel, avec des obstructions
entre le point d’accès et les utilisateurs.
34
190 m 240 m 350 m
60 m 100 m 180 m
DÉPANNAGE
Problèmes d’installation fréquemment rencontrés
Les problèmes rencontrés sont le plus souvent causés par des
erreurs de câblage, des conflits avec d’autres cartes installées
sur le même ordinateur, ou un logiciel dont la configuration est
incorrecte. Si vous rencontrez un problème avec le module
SMC2862W-G, suivez les recommandations ci-dessous pour
l’identifier et le corriger.
Si votre ordinateur ne parvient pas à détecter la présence du
module SMC2862W-G ou si le driver réseau ne s’installe pas
correctement, effectuez les vérifications ci-dessous avant de
contacter le service d’assistance technique de SMC.
• Assurez-vous que le module est parfaitement bien installé
dans l’emplacement USB. Contrôlez le matériel pour détecter
d’éventuels problèmes. Le connecteur en peigne de la carte
peut être endommagé, par exemple.
• Essayez le module dans un autre emplacement USB. Si cela
ne résout pas votre problème, testez le module sur un autre
système ou essayez d’utiliser un autre module SMC2862W-G
dans cet emplacement USB particulier.
• Assurez-vous que votre ordinateur utilise la dernière version
disponible du BIOS. Contactez le fabricant de l’ordinateur ou
de la carte mère (Dell, Toshiba, etc.) pour connaître la procédure
à suivre pour mettre à jour le BIOS.
• Si votre ordinateur est équipé d’autres cartes réseau, il se
peut qu’elles provoquent des conflits. Retirez toutes les autres
cartes de l’ordinateur et testez le module SMC2862W-G
séparément.
35
Dépannage
Problèmes de connexion réseau
Il se peut qu’il y ait un problème de connexion réseau si
le témoin lumineux du module ne s’allume pas ou si vous
n’accédez à aucune ressource du réseau à partir de
l’ordinateur. Avant de contacter le service d’assistance
technique de SMC, effectuez les vérifications ci-dessous.
• Assurez-vous que le driver de carte réseau installé est adapté
à votre système d’exploitation. Si nécessaire, désinstallez,
puis réinstallez le driver. Pour ce faire, allez tout d’abord dans
[Device Manager] (Gestionnaire des périphériques) sélectionnez
[Network Adapters] (Cartes réseau) et supprimez le module
SMC. Ouvrez ensuite le menu [Start] (Démarrer), sélectionnez
[Programs] (Programmes), cliquez sur le dossier de
programmes [SMC2862W-G 54 Mbps WLAN Utility] et
sélectionnez l’option [Uninstall] (Désinstaller). Redémarrez
la machine lorsque la désinstallation est terminée. Après le
redémarrage, il est possible que le système d’exploitation
vous demande à nouveau le CD-ROM du driver SMC. Insérez
ce CD-ROM et localisez à nouveau le chemin du driver.
Installez ensuite de nouveau le programme de l’utilitaire.
• Si vous utilisez Windows XP et que vous ne pouvez pas
démarrer la configuration automatique sans fil, ou si vous
ne pouvez simplement pas voir de fonctionnalité sans fil
dans votre système, il est possible que le service ait été
désactivé par une application tierce. Demandez à Microsoft
une assistance pour réactiver le service.
•
Assurez-vous que l’ordinateur et les autres périphériques
sont alimentés en électricité. Si vous avez des
réseau
raisons de penser qu’une prise de courant est défectueuse,
branchez-y un autre appareil dont vous êtes sûr du
fonctionnement.
36
Dépannage
•
Si votre poste sans fil ne parvient pas à établir de communication
avec un ordinateur
pour le mode Infrastructure,
au point d’accès. Assurez-vous que l’identifiant SSID est
identique à celui utilisé par le point d’accès d’un poste pour
lequel la propriété qui définit les accès des utilisateurs itinérants
est désactivée, ou assurez-vous qu’il est identique à celui
utilisé par les points d’accès dans le tronçon ESS.
du réseau local Ethernet une fois configuré
modifiez le canal sans fil associé
• Le point d’accès auquel vous tentez de vous connecter est
défectueux ou peut ne pas être configuré correctement pour
accepter votre signal. Contactez l’administrateur de votre
réseau sans fil afin d’obtenir des informations supplémentaires
sur l’établissement d’une connexion au réseau local. Vous
pouvez également exécuter les programmes de diagnostic
appropriés au niveau du point d’accès pour vous assurer
que l’unité est entièrement opérationnelle.
• Si vous ne parvenez pas à accéder à Internet, contactez votre
Fournisseur d’Accès Internet afin d’obtenir des instructions
supplémentaires une fois les drivers du module sans fil
correctement installés.
37
TECHNICAL SPECIFICATIONS
Important Note:
The factory default settings of this router have been done in
a way to provide you with uninterrupted access and use of the
Internet. With this background for cost reasons we recommend
that you enter into a "flat rate" contract with your DSL-line provider.
Standards:
IEEE 802.11b
IEEE 802.11g
Wireless Data Rates (With Automatic Fall-back):
802.11b = 1/2/5.5/11 Mbps
802.11g = 6/9/12/18/24/36/48/54 Mbps
Data Modulation Techniques:
802.11b (DSSS) = DBPSK, DQPSK, CCK
802.11g (OFDM) = BPSK, QPSK, 16-QAM, 64-QAM
Host Interface:
USB 2.0 (backwards compatible with USB 1.0/1.1)
Operating Range:
Up to 1,155 ft
Network Configuration:
Ad-Hoc (Peer-to-Peer)
Infrastructure
Radio Signal Type:
Direct Sequence Spread Spectrum (DSSS)
Orthogonal Frequency Division Multiplexing (OFDM)
Media Access Protocol:
CSMA/CA (Collision Avoidance) with
Security:
64/128-bit Wired Equivalent Privacy (WEP)
802.1x*
WPA (WiFi Protected Access)
39
Technical Specifications
Channel Support (2.4GHz RF):
FCC - 1-11
ETSI - 1-13
TELEC - 1-14
RF Output Power:
17 dBm max
Operating Systems:
Windows 98SE/Me/2000/XP
Antenna Type:
Built-in
LED Indicators (green):
Network Link (LINK)
Power Consumption:
802.11g Transmission mode - 480mA
802.11b Transmission mode - 430mA
802.11g Receive mode - 340mA
802.11b Receive mode - 340mA
Dimensions:
94.5 x 30.2 x 15.2 mm (LxWxH)
Compliance:
USA: FCC Part 15 Class B
Europe: CE-Mark
Industry Canada
C-Tick
Temperature Range:
Operating: -0 C - +55 C
Storage: -10 C - +65 C
Humidity (non-condensing): 5-95%
* Currently Available in Windows 2000 & XP
40
FORUM AUX QUESTIONS
• Qu’est-ce qu’un réseau local sans fil ?
o C’est un réseau local qui transmet les données par voie
hertzienne, généralement à une fréquence libre telle que
la bande 2,4 GHz.
d’aligner les périphériques pour une
comme l’IrDA. Les points d’accès sans fil (stations
base) sont raccordés à un concentrateur ou un serveur
Ethernet et transmettent une fréquence radio sur une zone
pouvant atteindre trois cents mètres, avec la capacité à
traverser les murs ainsi que tout autre obstacle non
métallique. Les utilisateurs qui se déplacent peuvent être
basculés d’un point d’accès vers un autre comme dans un
système téléphonique cellulaire. Les ordinateurs portables
utilisent des cartes réseau sans fil qui se connectent à un
emplacement PCMCIA existant ou sont intégrées sur la
carte mère, tandis que les postes autonomes et les
serveurs utilisent des cartes d’extension (ISA, PCI, etc.).
Un réseau local sans fil n’impose pas
transmission à vue
de
• Qu’est-ce qu’un réseau Ad-Hoc ?
o Un réseau Ad-Hoc (réseau occasionnel) est un réseau
poste-à-poste dans lequel tous les nœuds sont des clients
sans fil. Par exemple, deux PC avec des cartes sans fil
peuvent ainsi communiquer tant qu’ils se trouvent dans le
rayon d’action l’un de l’autre. Le rayon d’action d’un réseau
Ad-Hoc peut être étendu par un point d’extension sans fil.
41
Forum aux questions
• Qu’est-ce que la norme 802.11 ?
o Il s’agit d’une famille de normes IEEE pour les réseaux
locaux sans fil introduite en 1997. La norme 802.11 procure
une transmission à 1 ou 2 Mbps dans la bande 2,4 GHz au
moyen d’une technique de modulation
Hopping Modulation) ou DSSS (Direct Sequence Spread
Spectrum), également appelée CDMA. La norme 802.11b
définit un débit de 11 Mbps dans la bande 2,4 GHz, la
802.11g-draft définit un débit de 54 Mbps dans la bande
2,4 GHz et la norme 802.11a définit un débit de 54 Mbps
dans la bande 5 GHz.
• Que veut dire Infrastructure ?
o
Pour pouvoir interagir avec des réseaux filaires traditionnels,
vos composants sans fil ont besoin d’un pont effectuant les
traductions. C’est là que le mode Infrastructure ou Réseau
intervient. Un point d’acc
moyen d’un câble Ethernet de catégorie 5 connecté à un
concentrateur, un commutateur ou un autre PC. Les PC
sans fil peuvent alors communiquer avec les ordinateurs
Ethernet câblés
rayon d’action total du réseau est
autour de ce point d’accès. Pour accroître
des points d’accès supplémentaires peuvent être câblés
dans le réseau. Ces points d’accès communiquent toutefois
ensemble au moyen des câbles Ethernet ; ils ne peuvent
pas communiquer les uns avec les autres sans fil et doivent
être câblés au même réseau. Les PC sans fil peuvent passer
de manière transparente d’un point d’accès à un autre au
sein du même réseau, grâce à une fonctionnalité appelée
Roaming (Gestion des déplacements).
FHSS (Frequency
norme
è
s est raccordé au réseau au
par l’intermédiaire de ce point d’accès. Le
limité à une circonférence
le rayon d’action,
42
Forum aux questions
• Qu’est-ce que la vitesse de transmission ?
o
La vitesse de transmission représente la vitesse à laquelle
le composant réseau fonctionne. Les produits SMC-802.11b
peuvent fonctionner à des vitesses de 1, 2, 5,5 ou 11 Mbps.
Un module sans fil configuré en [Auto] tentera de se connecter
à la vitesse qui offre le meilleur débit dans le réseau.
• Qu’est-ce que le seuil RTS (Request To Send) ?
o Le seuil RTS est un signal RS-232 envoyé du poste
d’émission
l’autorisation d’émettre. RTS est une méthode de détection
de collision utilisée par tous les périphériques réseau sans
802.11b. Dans la plupart des cas, vous n’avez pas besoin
d’activer ou d’administrer RTS. Vous n’en aurez besoin
que si vous vous trouvez dans un environnement de type
Infrastructure dans lequel tous les nœuds sont dans
le rayon d’action du point d’accès mais peuvent être en
dehors du rayon d’action des autres nœuds. Il est conseillé
de garder ce paramètre à sa valeur par défaut afin de
laisser cette fonctionnalité désactivée.
vers le poste de réception pour demander
• Qu’est-ce qu’un algorithme d’authentification ?
o Un algorithme d’authentification est le moyen par lequel
un poste est autorisé à communiquer avec un autre poste.
Dans un système ouvert, tous les postes peuvent demander
une autorisation
un système de clé partagée, seuls les postes possédant
une clé cryptée secrète peuvent participer au réseau.
Il s’agit d’une clé de sécurité de bas niveau qui permet à
l’équipement qui dispose de l’algorithme de clé partagée
de voir tous les autres équipements dans le réseau local
sans fil.
conformément à la norme WECA. Dans
fil
43
Forum aux questions
• Qu’est-ce que DBI ?
o La capacité de l’antenne à mettre en forme le signal et
à le concentrer dans une direction particulière est appelée
Gain d’antenne et s’exprime par la puissance du signal
dans la direction voulue, comparée à la position d’antenne
la plus mauvaise répartissant le signal uniformément dans
toutes les directions (rayonnement isotrope). Pour exprimer
la relation avec la référence isotrope, ce terme
en dBi. L’antenne bâton omnidirectionnelle standard
6 à 8 dBi, ce qui signifie qu’en redirigeant vers l’horizontale
le signal qui se serait dirigé verticalement vers le haut ou
vers le bas, il est possible d’obtenir horizontalement 4 fois
plus de signal. Un réflecteur parabolique peut aisément
parvenir à 24 dBi.
• Qu’est-ce que le WEP ?
o Il s’agit de l’abréviation de Wired Equivalent Privacy.
Le WEP est un protocole de sécurité pour les réseaux
locaux sans fil (WLAN) qui est défini dans les normes
802.11b et 802.11a.
est abrégé
offre
44
Le WEP est conçu pour offrir le même niveau de sécurité
qu’un réseau local filaire. Les réseaux locaux filaires sont
fondamentalement plus sûrs que les réseaux locaux sans
fil, car ils sont en quelque sorte protégés par leur structure,
le réseau se trouvant installé en partie ou en totalité à
l’intérieur d’un bâtiment qui peut être préservé des accès
non autorisés. Les réseaux locaux sans fil, qui utilisent des
ondes radio, n’ont pas la même structure physique et sont
par conséquent plus vulnérables.
Forum aux questions
Le WEP est destiné à fournir un plus haut niveau de sécurité
en cryptant les données échangées par ondes radio afin
qu’elles soient protégées pendant leur transmission
d’une extrémité à une autre. La fonctionnalité WEP (Wired
Equivalent Privacy) utilise l’algorithme RC4 PRNG développé
par RSA Data Security, Inc.
Si votre point d’accès sans fil supporte le filtrage MAC, il
est conseillé d’utiliser cette fonctionnalité en plus du WEP
(car le filtrage MAC est beaucoup plus sûr que le cryptage).
45
TERMINOLOGIE
10BaseT
10BAseT est une spécification de couche physique pour
Ethernet à paire torsadée utilisant une paire torsadée non
blindée à 10 Mbps. C'est le type de câble de réseau local
actuellement le plus répandu, car il est très bon marché et facile
à installer. Il utilise des connecteurs RJ-45 et peut atteindre
une longueur de 100 mètres. Il en existe deux versions : STP
(Shielded Twisted Pair) (paire torsadée blindée), le plus coûteux,
et UTP (Unshielded Twisted Pair) (paire torsadée non blindée),
le câble le plus répandu. Ces câbles existent en 5 catégories.
Trois catégories seulement sont toutefois habituellement
utilisées dans les réseaux locaux : les catégories 3, 4 et 5.
Le câble de catégorie 3, CAT3 TP (Twisted Pair, paire torsadée),
offre un débit de données réseau pouvant atteindre 10 Mbps. Le
câble à paire torsadée de catégorie 4 peut atteindre une vitesse
de transfert des données de 16 Mbps. Le câble à paire torsadée
de catégorie 5 peut atteindre une vitesse de transfert des
données de 100 Mbps.
Ad-Hoc
Un réseau local sans fil Ad-Hoc est un groupe d’ordinateurs
dans lequel chaque membre est équipé d’une carte réseau et
qui est connecté en tant que réseau local sans fil indépendant.
Adresse IP
IP signifie Internet Protocol (protocole Internet). Une adresse IP
est constituée d’une série de quatre nombres séparés par
des points. Elle identifie de manière unique un ordinateur hôte
connecté à Internet. Exemple : 192.34.45.8.
Adresse MAC (Media Access Control Address)
Une adresse MAC est l’adresse matérielle d’un périphérique
connecté à un réseau.
47
Terminologie
BSS (Basic Service Set)
Un BSS ou tronçon de service de base est constitué d’un
d’accès et de tous les PC du réseau local qui lui sont associés.
Carte d’interface réseau Fast Ethernet
Cette carte d’interface est conforme à la norme IEEE 802.3u.
Elle fonctionne au niveau MAC (Media Access Control) en
utilisant l’accès multiple avec détection de porteuse et
détection de collision (CSMA/CD).
Carte réseau
La carte réseau est un périphérique destiné à connecter des
postes clients au réseau.
interface de type station de travail ou bus principal spécifique
(EISA, ISA, PCI, PCMCIA, Cardbus, etc.).
Concentrateur
Le concentrateur est un périphérique de connexion central pour
un support partagé dans
ajouter à la transmission (concentrateur passif) ou contenir des
circuits électroniques qui
la puissance et contrôler
Il est possible d’ajouter des concentrateurs à des topologies en
bus. Un concentrateur peut ainsi transformer un réseau Ethernet
en réseau en étoile pour faciliter le dépannage.
Chaque carte réseau intègre une
une topologie en étoile. Il peut ne rien
régénèrent les signaux pour augmenter
l’activité (concentrateur actif/intelligent).
point
CSMA/CA
(Carrier Sense Multiple Access with Collision Avoidance)
CSMA/CA correspond à l'écoute de la porteuse avec détection
de collision.
DHCP - (Dynamic Host Configuration Protocol)
Ce protocole de configuration dynamique de système hôte
configure automatiquement les paramètres TCP/IP
les ordinateurs appartenant à votre réseau local.
48
de tous
Terminologie
DNS (Domain Name System)
DNS est un système qui permet aux ordinateurs hôtes connectés
à Internet de disposer d’un nom de domaine (tel que www.smc.com)
et d’une ou plusieurs adresses IP (telles que 192.34.45.8).
Un serveur DNS conserve une base de données qui met en
corrélation les ordinateurs hôtes avec les adresses IP et les
noms de domaines correspondants. Ainsi, lorsqu’il demande un
nom de domaine (par exemple en saisissant www.smc.com dans
un navigateur Web), l’utilisateur est renvoyé vers l’adresse IP
correspondante. L’adresse de serveur DNS utilisée par les
ordinateurs de votre réseau local correspond à l’emplacement
du serveur DNS défini par votre Fournisseur d’Accès Internet.
DSL (Digital Susbscriber Line)
Un modem DSL utilise vos lignes téléphoniques existantes pour
transmettre des données à haut débit.
Épine dorsale
Infrastructure principale d'un réseau, l'épine dorsale est la partie
du réseau qui transporte les informations d’un point central vers
un autre point central, où elles sont chargées sur le système
local.
ESS (Extended Service Set)
Plusieurs tronçons BSS forment ensemble un ESS ou tronçon
de service étendu. Les utilisateurs mobiles de réseaux locaux
peuvent se déplacer et se connecter à différents tronçons BSS
dans un tronçon ESS (ESS-ID, SSID).
Ethernet
Ethernet est une norme pour les réseaux d’ordinateurs.
Les réseaux Ethernet sont connectés par des câbles et des
concentrateurs spéciaux, et ils transfèrent les données à une
vitesse pouvant atteindre 10 millions de bits par seconde (Mbps).
FAI (Fournisseur d’Accès Internet)
Un FAI est un professionnel qui fournit une connectivité Internet
à des individus, à des professionnels ou à des entreprises.
49
Terminologie
Full-Duplex
Full-Duplex est un mode de transmission et réception simultanées
des données. Dans les réseaux purement numériques, on
obtient ce mode à l’aide de deux paires de fils. Dans les réseaux
analogiques ou les réseaux numériques avec porteuse, ce mode
s’obtient en divisant la bande passante de la ligne en deux
fréquences, une pour l’émission et l’autre pour la réception.
IP fixe
(voir IP statique)
IP statique
Si votre Fournisseur d’Accès Internet a affecté une adresse IP
fixe, entrez l'adresse IP, le masque de sous-réseau et l’adresse
de la passerelle qu’il vous a attribués.
LAN (Réseau local)
Le LAN est un réseau de communication desservant des
utilisateurs dans
constitué de serveurs,
d’exploitation réseau et de liaisons. Les serveurs sont des
machines rapides qui hébergent des programmes et des
données partagés par les utilisateurs du
de travail (postes clients) sont les ordinateurs
utilisateurs. Elles effectuent des traitements autonomes et
accèdent aux serveurs du réseau lorsque c’est nécessaire.
une zone géographiquement réduite. Il est
de stations de travail, d’un système
réseau. Les stations
personnels des
Des stations de travail dépourvues de disque dur et comportant
uniquement un lecteur de disquettes sont parfois utilisées. Elles
récupèrent l’ensemble des logiciels et des données depuis le
serveur. Les ordinateurs de réseau (ou clients légers), de même
que les terminaux Windows, sont également de plus en plus
répandus. Il est possible de connecter une imprimante localement
à une station de travail ou à un serveur pour la partager entre
les
utilisateurs du réseau. Les petits réseaux locaux autorisent
certaines stations de travail à fonctionner en tant que serveur.
Les utilisateurs peuvent ainsi accéder aux données présentes
50
Terminologie
sur la machine d’un autre utilisateur. Ces réseaux point-à-point
sont souvent plus simples à installer et à gérer, mais les serveurs
dédiés offrent de meilleures performances et sont capables
de gérer un volume plus élevé de transactions. Les réseaux
de grande ampleur font appel à plusieurs serveurs.
Masque de sous-réseau
Un masque de sous-réseau, qui peut faire partie des informations
TCP/IP communiquées par votre Fournisseur d’Accès Internet,
est un ensemble de quatre nombres ayant
adresse IP. Il sert à créer des numéros
uniquement dans un réseau particulier (contrairement aux
numéros valides d’adresses IP reconnus par Internet).
MDI (Medium Dependent Interface)
Également appelé port de liaison montante, il s’agit d’un port situé
sur un concentrateur ou un commutateur réseau, qui permet de
se connecter à d’autres concentrateurs ou commutateurs sans
nécessiter de câble croisé. Le port MDI ne croise pas les lignes
d’émission et de réception, contrairement aux ports normaux
(ports MDI-X) qui se connectent aux stations finales. Le port
MDI se connecte au port MDI-X de l’autre périphérique. Il est
généralement possible de basculer un ou deux ports d’un
périphérique de MDI (non croisé) vers MDI-X (croisé) ou
inversement.
la même forme qu’une
d’adresses IP utilisés
MDI-X (Medium Dependent Interface - Crossed)
Il s’agit du port d’un concentrateur ou d’un commutateur réseau
qui croise les lignes d’émission entrantes vers les lignes de
réception sortantes.
NAT (Network Address Translation)
NAT (Translation d'adresses réseau) est un processus qui permet
à tous les ordinateurs de votre réseau local
adresse IP. Grâce à la fonction NAT du routeur
pouvez accéder à Internet à partir de n’importe
d’utiliser une seule
Barricade™, vous
quel ordinateur de
51
Terminologie
votre réseau local sans avoir à vous procurer des adresses IP
supplémentaires auprès de votre Fournisseur d’Accès Internet.
La translation d’adresses réseau permet à
d’accéder à Internet à l’aide d’un seul compte
mapper l’adresse locale d’un
FTP) sur une adresse publique.
contre les attaques extérieures directes de pirates et vous
pouvez, grâce à une administration plus souple, modifier les
adresses IP internes sans que cela ait une incidence sur les
tentatives externes d’accès au réseau. La fonction NAT doit être
activée pour autoriser l’accès de plusieurs utilisateurs à Internet
ou l’utilisation de la fonction de serveur virtuel.
Négociation automatique
Il s’agit d’une méthode de signalisation qui permet à chaque
nœud de définir son mode de transmission (par exemple,
10 ou 100 Mbps, Half-Duplex ou Full-Duplex) et de détecter
le mode
PBCC (Packet Binary Convulational Code)
PBCC est une technique de modulation développée par Texas
Instruments Inc. (TI) ; elle offre des débits de transfert de données
pouvant atteindre 22 Mbps et est totalement compatible avec les
réseaux sans fil 802.11b existants.
de transmission du nœud adjacent.
serveur IP (par exemple, Web ou
Votre réseau est ainsi sécurisé
plusieurs utilisateurs
utilisateur ou de
PCI (Peripheral Component Interconnect)
Le bus PCI est un bus local pour PC, conçu par Intel, qui fournit
un canal de données à grande vitesse entre le processeur et
un maximum de 10 périphériques (vidéo, disque, réseau, etc.).
Cadencé à 33 MHz, le bus PCI supporte des transmissions
32 et 64 bits, ainsi que le bus-mastering.
Point d’accès
Un point d'accès est un périphérique capable de recevoir des
signaux sans fil et de les transmettre au réseau filaire, et
inversement, créant ainsi une connexion entre les réseaux
sans fil et filaires.
52
Terminologie
PPPoE (Point-to-Point Protocol over Ethernet)
Le protocole point-à-point sur Ethernet est une méthode sécurisée
de transmission de données créée initialement pour les accès
réseau à distance. PPPoE est dédié aux connexions Ethernet.
Roaming (Gestion des déplacements)
Il s’agit d’une fonction qui vous permet de vous déplacer au sein
d’une zone particulière sans perdre la connectivité réseau.
Station de base
Dans le domaine des télécommunications mobiles, une station
de base est l’émetteur/récepteur radio central qui assure les
communications avec les
Dans le domaine des applications de communication cellulaire
et des applications de communication personnelle, chaque cellule
ou microcellule a sa propre station de base, chaque station de
base étant interconnectée avec d’autres bases de cellules.
TCP (Transmission Control Protocol)
TCP et UDP (User Datagram Protocol) sont les deux protocoles
de
transport associés à TCP/IP. Le protocole TCP garantit qu’un
message est envoyé avec exactitude et dans son intégralité.
Toutefois, pour les transmissions vocales et vidéo en temps réel,
on utilise à la place le protocole UDP, car il n’y a aucune raison
de corriger les éventuelles erreurs et pas assez de temps pour
effectuer une telle opération.
radiotéléphones mobiles à sa portée.
TCP/IP (Transmission Control Protocol/Internet Protocol)
TCP/IP est un protocole standard pour la transmission de
données sur Internet.
53
Terminologie
UDP (User Datagram Protocol)
UDP est un protocole de datagramme utilisateur qui fait partie de
la suite de protocoles TCP/IP et qui est utilisé à la place
lorsqu’une livraison fiable n’est pas nécessaire. Par exemple, UDP
est utilisé
lesquelles
temps pour les retransmettre. Lorsque le protocole UDP est utilisé
et qu’une
paquets et la notification des erreurs doivent être codés dans les
applications.
pour les transmissions audio et vidéo en temps réel dans
les paquets perdus sont
livraison fiable est nécessaire, le contrôle
simplement ignorés, faute de
de l’ordre des
de TCP
54
COMPLIANCES
FCC - Class B
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and
used in accordance with instructions, may cause harmful interference
to radio communications. However, there is no guarantee that the
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
• Reorient the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: To assure continued compliance, (for example use only shielded interface cables when connecting to computer
or peripheral devices). Any changes or modifications not expressly
approved by the party responsible for compliance could void the
user's authority to operate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject
following two conditions: (1) This device may not cause harmful
to the
interference,
including interference
and (2) this device must accept any interference received,
that may cause undesired operation.
i
Compliances
CAUTION STATEMENT:
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth
for an uncontrolled environment. This equipment should be installed
and operated with a minimum distance of 5 centimeters between the
radiator and your body. This transmitter must not be co-located or
operating in conjunction with any other antenna or transmitter.
Note: In order to maintain compliance with the limits of a Class B
digital device, SMC requires that you use a quality interface
cable when connecting to this device. Changes or modifications
not expressly approved by SMC could void the user's
authority to operate this equipment.
Attach unshielded twisted-pair cable (UTP) to the RJ-45 port and
shielded USB cable to the USB port.
Industry Canada - Class B
This digital apparatus does not exceed the Class B limits for radio noise
emissions from digital apparatus as set out in the interference-causing
equipment standard entitled "Digital Apparatus" ICES-003 of Industry
Canada.
Cet appareil numérique respecte les limites de bruits radioélectriques
applicables aux appareils numériques de Classe B prescrites dans la
norme sur le matériel brouilleur:
édictée par l’Industrie.
« Appareils Numériques » NMB-003
ii
Compliances
EC Conformance Declaration
SMC contact for these products in Europe is:
SMC Networks Europe,
Edificio Conata II,
Calle Fructuos Gelabert 6-8, 2
08970 - Sant Joan Despi,
Barcelona, Spain.
This RF product complies with R&TTE Directive 99/5/EC. For the evaluation
of the compliance with this Directive, the following standards were applied:
• Electromagnetic compatibility and radio spectrum matters (ERM)
EN300 328-1 (2001-12)
EN300 328-2 (2001-12)
• Electromagnetic Compatibility (EMC) Standard for radio equipment
and services
EN301 489-1
EN301 489-17
• Safety Test
EN60950
o
, 4a,
Safety Compliance
Wichtige Sicherheitshinweise (Germany)
1.
Bitte lesen Sie diese Hinweise sorgfältig durch.
2. Heben Sie diese Anleitung für den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen.
Verwenden Sie keine Flüssigoder Aerosolreiniger. Am besten
eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschlu ßsteckdose soll nahe dem Gerät angebracht
und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten.
Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
7. Die Belüftungsöffnungen dienen der Luftzirkulation, die das Gerät
vor Überhitzung schützt. Sorgen Sie dafür, daß diese Öffnungen
nicht abgedeckt werden.
8. Beachten Sie beim Anschluß an das Stromnetz die Anschlußwerte.
iii
Compliances
9. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber
fallen kann. Es sollte auch nichts auf der Leitung abgestellt werden.
10. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu
beachten.
11. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten
Sie es vom Stromnetz trennen. Somit wird im F alle einer Überspannung
eine Beschädigung vermieden.
12. Durch die Lüftungsöffnungen dürfen niemals Gegenstände
oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen
Brand bzw. elektrischen Schlag auslösen.
13.
Öffnen sie niemals das Gerät. Das Gerät darf aus Gründen der
elektrischen Sicherheit nur von authorisiertem Servicepersonal
geöffnet werden.
14. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz
zu trennen und von einer qualifizierten Servicestelle zu überprüfen:
a. Netzkabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
c. Das Gerät war Feuchtigkeit ausgesetzt.
d. Wenn das Gerät nicht der Bedienungsanleitung
entsprechend funktioniert oder Sie mit Hilfe dieser
Anleitung keine Verbesserung erzielen.
e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.
Wenn das Gerät deutliche Anzeichen eines Defektes
f.
15. Stellen Sie sicher, daß die Stromversorgung dieses Gerätes nach
der EN 60950 geprüft ist. Ausgangswerte der Stromversorgung
sollten die Werte von AC 7,5-8V, 50-60Hz nicht über oder unter-
schreiten sowie den minimalen Strom von 1A nicht unterschreiten.
Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635
Teil 1000 beträgt
70dB(A)
oder weniger.
aufweist.
iv
LEGAL INFORMATION
AND
SMC's Limited Warranty Statement
SMC Networks Europe ("SMC") warrants its products to be free from defects in
workmanship and materials, under normal use and service, for the applicable
warranty term. All SMC products carry a standard 2 year limited warranty from
the date of purchase from SMC or its Authorized Reseller. SMC may, at its own
discretion, repair or replace any product not operating as warranted with a similar
or functionally equivalent product, during the applicable warranty term. SMC will
endeavour to repair or replace any product returned under warranty within 30
days of receipt of the product. As new technologies emerge, older technologies
become obsolete and SMC will, at its discretion, replace an older product in its
product line with one that incorporates these newer technologies.
The standard limited warranty can be upgraded to a 5 year Limited Lifetime *
warranty by registering new products within 30 days of purchase from SMC or its
Authorized Reseller. Registration can be accomplished via the enclosed product
registration card or online via the SMC web site. Failure to register will not affect
the standard limited warranty. The Limited Lifetime warranty covers a product
during the Life of that Product, which is defined as a period of 5 years from the
date of purchase of the product from SMC or its authorized reseller.
All products that are replaced become the property of SMC. Replacement
products may be either new or reconditioned. Any replaced or repaired product
carries, either a 30-day limited warranty or the remainder of the initial warranty,
whichever is longer. SMC is not responsible for any custom software or firmware,
configuration information, or memory data of Customer contained in, stored on, or
integrated with any products returned to SMC pursuant to any warranty. Products
returned to SMC should have any customer-installed accessory or add-on
components, such as expansion modules, removed prior to returning the product
for replacement. SMC is not responsible for these items if they are returned with
the product.
Customers must contact SMC for a Return Material Authorization number prior
to returning any product to SMC. Proof of purchase may be required. Any product
returned to SMC without a valid Return Material Authorization (RMA) number
clearly marked on the outside of the package will be returned to customer at
customer's expense. Customers are responsible for all shipping charges from
their facility to SMC. SMC is responsible for return shipping charges from SMC to
customer.
CONTACTS
v
Legal Information and Contacts
WARRANTIES EXCLUSIVE: IF A SMC PRODUCT DOES NOT OPERATE AS
WARRANTED ABOVE, CUSTOMER'S SOLE REMEDY SHALL BE REPAIR OR
REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC'S OPTION. THE
FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU
OF ALL OTHER WARRANTIES OR CONDITIONS, EXPRESSED OR IMPLIED,
EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE,
INCLUDING WARRANTIES OR CONDITIONS OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. SMC NEITHER ASSUMES NOR
AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER
LIABILITY IN CONNECTION WITH THE SALE, INST ALLATION, MAINTENANCE
OR USE OF ITS PRODUCTS. SMC SHALL NOT BE LIABLE UNDER THIS
WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THE ALLEGED
DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY
CUSTOMER'S OR ANY THIRD PERSON'S MISUSE, NEGLECT, IMPROPER
INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO REPAIR, OR
ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE, OR BY
ACCIDENT, FIRE, LIGHTNING, OR OTHER HAZARD.
LIMITATION OF LIABILITY: IN NO EVENT, WHETHER BASED IN CONTRACT
OR TORT (INCLUDING NEGLIGENCE), SHALL SMC BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE
DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE, LOSS OF BUSINESS,
OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH
THE SALE, INST ALLATION, MAINTENANCE, USE, PERFORMANCE, F AILURE,
OR INTERRUPTION OF ITS PRODUCTS, EVEN IF SMC OR ITS AUTHORIZED
RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED
WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES FOR CONSUMER PR ODUCTS , SO THE ABOVE LIMITATIONS AND
EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM COUNTRY TO
COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT
YOUR STATUTORY RIGHTS.
* Under the limited lifetime warranty, internal and external power supplies, fans,
and cables are covered by a standard one-year warranty from date of purchase.
Full Installation Manual
Full installation manuals are provided on the Installation CD-Rom. Manuals
in other languages than those included on the CD-Rom are provided on
www.smc-europe.com
(section support).
vi
Legal Information and Contacts
Firmware and Drivers
For latest driver, technical information and bug-fixes please visit
www.smc-europe.com
Contact SMC
Contact details for your relevant countries are available on www.smc-europe.com
and www.smc.com
Statement of Conditions
In line with our continued efforts to improve internal design, operational function,
or reliability, SMC reserves the right to make changes to the product(s) described
in this document without notice. SMC does not assume any liability that may occur
due to the use or application of the product(s) described herein. In order to obtain
the most accurate knowledge of installation, bug-fixes and other product related
information we advise to visit the relevant product support page at
www.smc-europe.com
is subject to change without notice.
Limitation of Liability
In no event, whether based in contract or tort (including negligence), shall SMC be
liable for incidental, consequential, indirect, special or punitive damages of any
kind, or for loss of revenue, loss of business or other financial loss arising out of
or in connection with the sale, installation, maintenance, use, performance, f ailure
or interruption of its products, even if SMC or its authorized reseller has been
adviced of the possiblity of such damages.
(section support).
.
and/
before you start installing the equipment. All information
Copyright
Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate
and reliable. However, no responsibility is assumed by SMC for its use, nor for
any infringements of patents or other rights of third parties which may result from
its use. No license is granted by implication or otherwise under any patent or
patent rights of SMC. SMC reserves the right to change specifications at any
time without notice.
Trademarks
SMC is a registered trademark and EZ Connect is a trademark of SMC Networks,
Inc. Other product and company names are trademarks or registered trademarks
of their respective holders.
vii
Loading...
