Smc SMC2602W User Manual [de]

EZ Connect

™

Wireless-PCI-Adapter

Benutzerhandbuch

SMC2602W

V1.0

Hello and welcome!

Beschreibung Der Hardware

Bei dem EZ Connect-Wireless-PCI-Adapter von SMC handelt es sich
um eine drahtlose 11-MBit/s-Netzwerkkarte, die nahtlos in
vorhandene Ethernet-Netzwerke integriert werden kann, um
Anwendungen wie mobile Benutzer oder Konferenzen zu
unterstützen. Diese Lösung bietet eine schnelle und zuverlässige
drahtlose Connectivity mit beträchtlichen Kostenersparnissen
gegenüber verdrahteten LANs (bei denen langfristige
Wartungskosten für Kabel anfallen). Stecken Sie die drahtlosen
Netzwerkkarten einfach in die Desktop-PCs ein, und schon können
Sie mit der Arbeit im Netzwerk beginnen.

Wenn Sie diese Netzwerkkarte in Verbindung mit dem EZ Connect­Wireless-Zugangspunkt von SMC verwenden, können Sie sofort ein
Netzwerk erstellen, das sich nahtlos in 10-MBit/s-Ethernet-LANs
integrieren lässt. Um das Netzwerk an einen anderen Standpunkt
zu portieren, oder um es zu erweitern, brauchen Sie außerdem nur
die Zugangspunkte zu portieren bzw. zusätzliche Zugangspunkte zu
installieren - es müssen keine Kabel verlegt werden.

Deutsch

PRÜFLISTE FÜR PACKUNGSINHALT

Lieferumfang des EZ Connect-Wireless-PCI-Adapters:

• 1 EZ Connect-Wireless-PCI-Adapter (SMC2602W)

• 1 Treiber-Diskette

• 1 Dienstprogramm-Diskette

• Schnellinstallationsanleitung

• Dieses Benutzerhandbuch

Bitte registrieren Sie dieses Produkt und aktualisieren Sie die
Produktgarantie unter www.smc.com.

Der EZ Connect-Wireless-PCI-Adapter von SMC unterstützt eine 11­MBit/s-Halbduplex-Verbindung zu Ethernet-Netzwerken. Dieser
Adapter entspricht vollständig den Anforderungen an 2,4-GHz­DSSS-CSMA/CA-Wireless-Netzwerke gemäß IEEE 802.11b. Er kann in
jedem Notebook mit PCMCIA-Slot Typ II installiert werden.
Windows 95/98/NT/2000 wird unterstützt.

Einsatzbereiche

Die EZ Connect-Wireless-Produkte bieten eine schnelle, zuverlässige
und kosteneffektive Lösung für den drahtlosen Client-Zugriff auf
das Netzwerk bei Anwendungen wie:

• Fernzugriff auf Informationen im Unternehmensnetzwerk

E-Mail, Datenübertragung und Terminalemulation

• Schwer zu verdrahtende Umgebungen

Historische oder alte Gebäude, Asbest-Installationen und offene
Bereiche, in denen das Verlegen von Kabeln schwierig ist

• Umgebungen, die sich häufig verändern

Einzelhändler, Hersteller und Banken, die Arbeitsplätze häufig
verändern und häufig den Standort wechseln

Deutsch

Bitte informieren Sie Ihren Händler über falsch gelieferte, fehlende
oder beschädigte Teile. Bewahren Sie den Karton und das Original­Verpackungsmaterial wenn möglich auf. Verwenden Sie dieses zur
Verpackung des Produkts, falls es zu Reparaturzwecken
transportiert werden muss.

• Temporäre LANs für Sonderprojekte oder

Spitzenbelastungszeiten

Handelsmessen, Ausstellungen und Baustellen, bei denen für
kurze Zeit eine temporäre Installation erforderlich ist.
Einzelhändler, Fluggesellschaften und Reedereien, die

zusätzliche Workstations zu Spitzenbelastungszeiten benötigen.
Abschlussprüfer, die an Kundenstandorten Arbeitsgruppen
benötigen.

• Zugriff auf Datenbanken für mobile Mitarbeiter

Ärzte, Krankenschwestern, Einzelhändler oder Angestellte, die
Zugriff auf Datenbanken benötigen, während sie im
Krankenhaus, Einzelhandelsgeschäft oder auf dem
Unternehmensgelände mobil arbeiten.

Systemanforderungen

Prüfen Sie vor der Installation des EZ Connect-Wireless-PCI­Adapter, ob Ihr System die folgenden Anforderungen erfüllt:

• Ein verfügbarer PCI-Bus-Master-Steckplatz im Computer.

• Windows 95/98/NT/2000 (die Windows-Installations-CD-ROM
wird bei der Installation benötigt und sollte verfügbar sein).

• SOHO-Benutzer (kleine Büros und Heimarbeitsplätze)

SOHO-Benutzer, die ein kleines Computernetzwerk einfach und
schnell installieren möchten.

LED-Anzeige

Der EZ Connect-Wireless-PCI-Adapter verfügt über eine Status-LED­Anzeige, wie in der nachstehenden Abbildung und Tabelle zu
sehen.

Deutsch

Modus Status Beschreibung

Ad hoc Blinkend Zeigt an, dass der PCI-Adapter

im Ad-hoc-Modus arbeitet.

Infrastruktur Blinkend Zeigt an, dass der PCI-Adapter

aktive Zugangspunkte sucht.

Ein Zeigt an, dass eine gültige

Verbindung zu einem
Zugangspunkt besteht.

• Mindestens 500 KB freier Speicherplatz auf der Festplatte für
die Installation des Treibers und Dienstprogramms.

• Im Netzwerk sollte ein anderes IEEE 802.11b-kompatibles Gerät
installiert sein, wie z. B. der SMC2652W-Wireless-Zugangspunkt
oder der SMC2602W-Wireless-PCI-Adapter.

Deutsch

Installation

Warnungen:

• Netzwerkkarten sind gegenüber statischer Elektrizität
empfindlich. Um die Karte zu schützen, berühren Sie vor dem
Anfassen der Karte immer zuerst das Metallgehäuse des
Computers.

• Erstellen Sie eine Sicherheitskopie der Treiber-Diskette, und
verwenden Sie die Kopie als Arbeitsdiskette, um das Original
vor versehentlicher Beschädigung zu schützen.

• Der PCI-Adapter darf nicht aus dem Computer entfernt bzw. in
den Computer eingesteckt werden, während der Computer
eingeschaltet ist.

1. Schalten Sie den Computer aus, ziehen Sie den Netzstecker
heraus, und nehmen Sie die Abdeckung des Computers ab.

2. Wählen Sie einen unbenutzten PCI-Bus-Master-Steckplatz, und
entfernen Sie die Schutzhalterung.

3. Stecken Sie die Karte vorsichtig ein, und drücken Sie, bis alle
Randstecker fest im Steckplatz sitzen. Schrauben Sie die
Halterung der Karte dann sicher am PC-Gehäuse

Treiber-Installation

Die als „Driver Diskette“ (Treiber-Diskette) gekennzeichnete
mitgelieferte Diskette enthält alle für die EZ Connect-Wireless-PCI­Karte verfügbaren Softwaretreiber. Wählen Sie den für Ihr System
erforderlichen Treiber, und gehen Sie nach dem in diesem Handbuch
beschriebenen Installations- und Konfigurationsverfahren vor. Neue
oder aktualisierte Treiber können von der SMC-Website unter
http://www.smc.com heruntergeladen werden.

4. Installieren Sie den entsprechenden Netzwerktreiber für Ihr
Betriebssystem. Die Treiber sind auf der Treiber-Diskette zu
finden. Näheres finden Sie unter „Treiber-Installation“.

5. Installieren Sie das Konfigurationsprogramm für den Wireless­PCI-Adapter. Die Datei SETUP.EXE befindet sich auf der
Dienstprogramm-Diskette. Näheres finden Sie unter
„Konfigurations- und Diagnoseprogramm“ (Seite 20).

Deutsch

INSTALLATION UNTER WINDOWS 95/98/2000

1. Windows 95/98/2000 erkennt die neue Hardware automatisch,
und fordert Sie zur Installation des Treibers auf. Klicken Sie auf
„Weiter“, um den Treiber zu suchen.

Deutsch

2. Legen Sie die als „Driver Diskette” (Treiber-Diskette)
gekennzeichnete Diskette ein, geben Sie als Pfad „A:\” ein, und
klicken Sie auf „Weiter“.

3. Klicken Sie auf „Weiter“, um die Dateien von der Diskette zu
kopieren.

4. Wählen Sie unter Windows 2000 die gewünschten Protokolle,
und klicken Sie auf „OK“.

5. Für die Kommunikation mit 11-MBit/s-Wireless-Geräten von SMC
legen Sie den „Authentication Algorithm“
(Authentifizierungsalgorithmus) auf „Shared Key“
(Freigegebener Schlüssel) fest. Für Produkte einiger anderer
Anbieter wird die Einstellung „Open System“ (Offenes System)
verwendet. Verwenden Sie die gleiche Einstellung wie bei den
anderen Geräten in Ihrem Netzwerk.

Deutsch

Deutsch

6. Zur Einrichtung eines Ad-hoc-Wireless-LANs (siehe Seite 17)
legen Sie für „Channel“ (Kanal) denselben Funkkanal fest, der
von den anderen drahtlosen Clients in der Gruppe verwendet
wird. Wenn Sie jedoch eine Verbindung zu einem Netzwerk über
einen Zugangspunkt herstellen, legt der Adapter den Kanal
automatisch auf den vom Zugangspunkt verwendeten Kanal fest.

7. Legen Sie für „Network Type“ (Netzwerktyp) entweder „AdHoc“
(Ad hoc) oder „Infrastructure“ (Infrastruktur) fest, je nach dem
Netzwerktyp, zu dem Sie eine Verbindung herstellen möchten
(siehe Seite 17).

9. Legen Sie die „RTS Threshold“ (RTS-Schwelle) auf denselben
Wert fest, der von den anderen Geräten im Netzwerk verwendet
wird. (Der Standardwert ist 2432, was „Deaktivieren“ bedeutet.)

8. Aktivieren Sie den „Energiesparmodus“, um den Stromverbrauch
zu senken. (Standard: Deaktiviert.)

Deutsch

10. Legen Sie die „SSID“ (SS-Kennung) auf dieselbe Kennung fest,
die von der Ad-hoc-Arbeitsgruppe oder dem Zugangspunkt
verwendet wird, zu dem bzw. der Sie eine Verbindung herstellen
möchten. (Standard für SMC2652W-Zugangspunkt: WLAN)

Deutsch

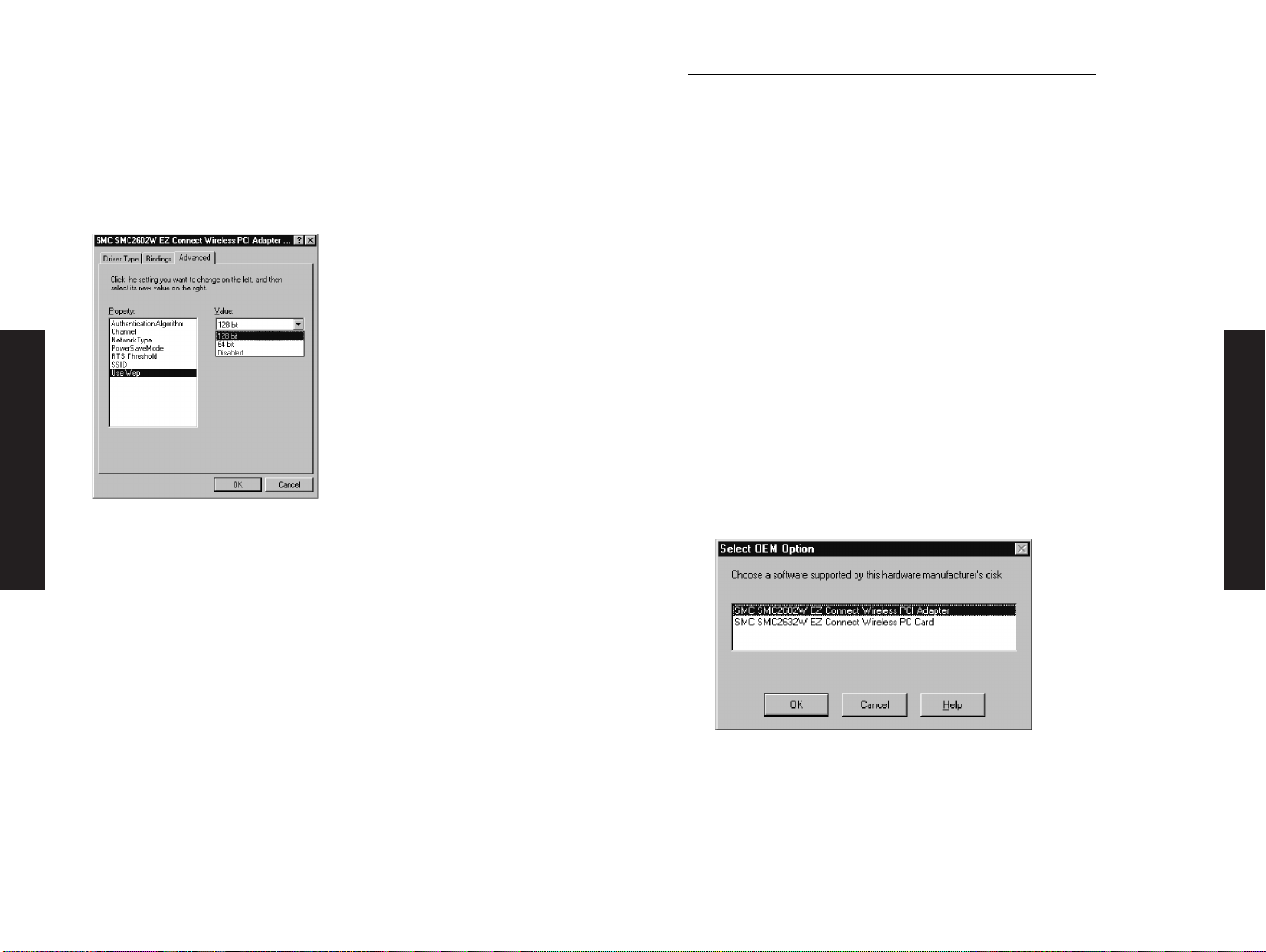

11.Legen Sie bei „Use Wep“ (WEP verwenden) „128 Bit“ oder „64
Bit“ fest, um die Sicherheit der Datenübertragung im
drahtlosen Netzwerk zu gewährleisten. Die fortgeschrittene
WEP-Technologie (Wired Equivalent Privacy) wurde auf dieser
Karte implementiert, um unberechtigte Zugriffe zu verhindern.
Die 128-Bit-Einstellung bietet ein größeres Maß an Sicherheit;
die Einstellung muss jedoch für alle Clients im drahtlosen
Netzwerk dieselbe sein. (Standard: Deaktiviert.)

Treiber-Installation Unter Windows NT 4.0

1. Wählen Sie auf dem Desktop „Systemsteuerung“, doppelklicken
Sie auf „Netzwerk“, klicken Sie auf „Netzwerkkarten“, und
klicken Sie dann im Dialogfeld „Netzwerk“ auf die Schaltfläche
„Hinzufügen“.

2. Windows NT zeigt eine Liste aller unterstützten Netzwerkkarten
an. Klicken Sie auf „Diskette“, um fortzusetzen.

3. Windows NT fordert zur Eingabe des Laufwerks/Pfads für die
SMC2602W Windows NT-Treiber auf. Legen Sie die SMC2602W­Diskette in das Diskettenlaufwerk ein, geben Sie dann „A:\”
ein, und klicken Sie auf „OK”.

Deutsch

12.Wenn Sie nach der Installation weitere Protokolle hinzufügen
möchten, gehen Sie zur Systemsteuerung, und klicken Sie auf
„Netzwerk“.

13.Wählen Sie die Registerkarte „Konfiguration“, und klicken Sie
auf „Hinzufügen“, um die gewünschten Netzwerkprotokolle zu
installieren, wie z. B. IPX/SPX, NetBEUI oder TCP/IP. Wenn Sie
TCP/IP installieren, achten Sie darauf, dass Sie den
entsprechenden Gateway, DNS-Server und die Domäne für das
Netzwerk festlegen. Wenn Sie ein IPX/SPX-kompatibles
Protokoll installieren, müssen Sie auch den Client für NetWare­Netzwerke installieren.

14.Klicken Sie auf „Datei- und Druckerfreigabe...“, um Dateien
oder Drucker für die gemeinsame Benutzung freizugeben.

15. Klicken Sie auf die Registerkarte „Identifikation“ im Dialogfeld
„Netzwerk“, und geben Sie den Computernamen und die
Netzwerk-Arbeitsgruppe an.

16.Klicken Sie im Dialogfeld „Netzwerk“ auf „Schließen“,
woraufhin der Computer neu gestartet wird.

4. Windows NT versucht, eine INF-Datei auf dem angegebenen
Pfad zu finden. Wenn Sie den Pfadnamen korrekt eingegeben
haben, kopiert Windows NT die entsprechenden Treiber in das
Windows NT-System. Wählen Sie „SMC2602W EZ Connect
Wireless PCI Adapter”, und klicken Sie auf „OK”.
“OK”

Deutsch

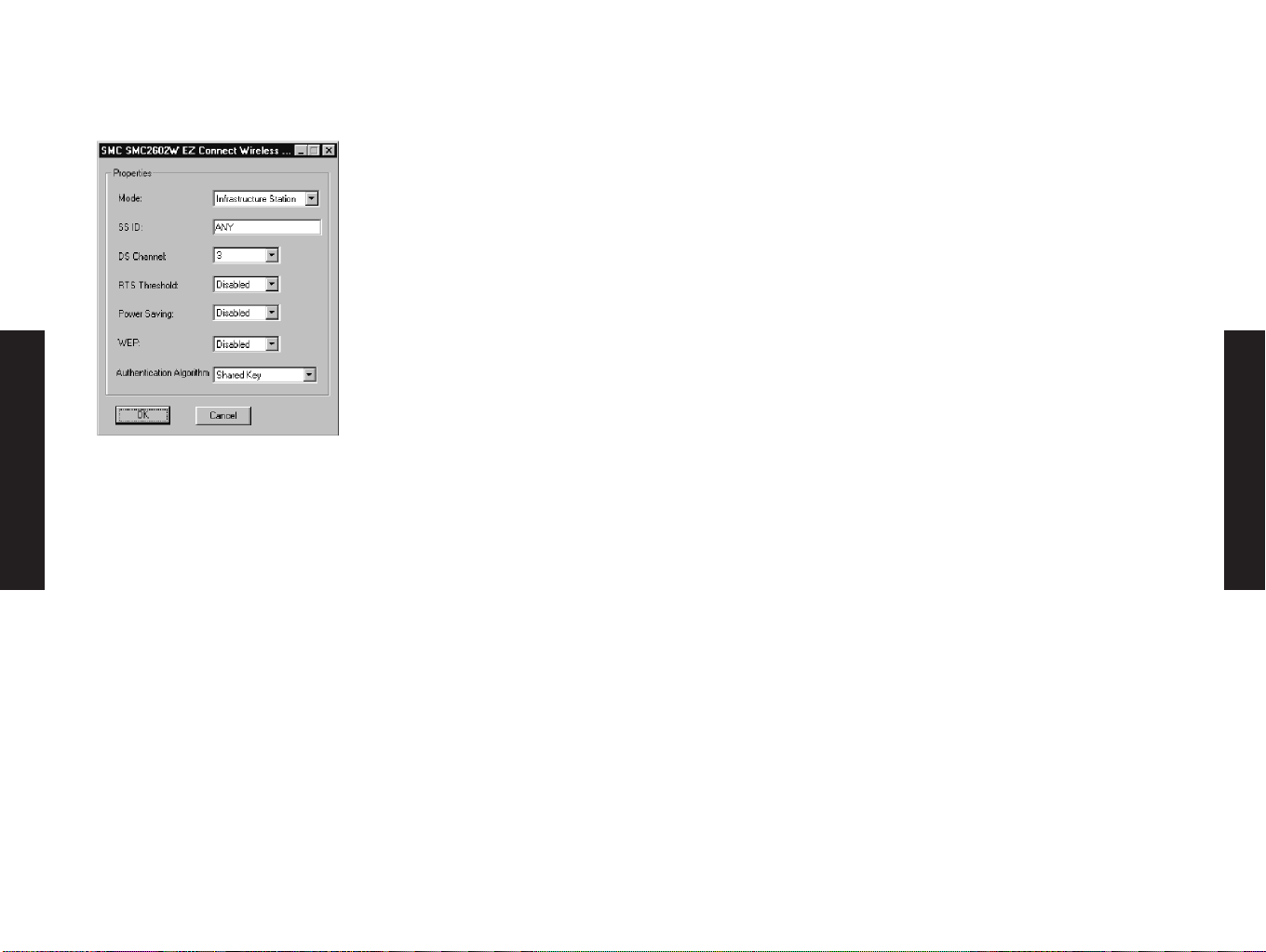

5. Es wird das Dialogfeld „Adapter-Installation“ angezeigt.
Konfigurieren Sie die Netzwerkkarte wie unten beschrieben, und
klicken Sie auf „OK“.

Mode -Legen Sie „Ad hoc“ oder „Infrastruktur“ fest, je nach dem
Netzwerktyp, zu dem Sie eine Verbindung herstellen möchten

Deutsch

(siehe Seite 17).

SS-Kennung - Legen Sie die „SS ID” auf dieselbe Kennung fest, die
von der Ad-hoc-Arbeitsgruppe oder dem Zugangspunkt verwendet
wird, zu dem bzw. der Sie eine Verbindung herstellen möchten.
(Standard für SMC2652W-Zugangspunkt: WLAN)

DS-Kanal - Zur Einrichtung eines Ad-hoc-Wireless-LANs (siehe Seite

17) wählen Sie die Kanalnummer des Funkkanals, der von den

anderen drahtlosen Clients in der Gruppe verwendet wird. Wenn Sie
jedoch eine Verbindung zu einem Netzwerk über einen
Zugangspunkt herstellen, verwenden Sie denselben Kanal, den der
Zugangspunkt verwendet.

Energiesparmodus - Aktivieren Sie den „Energiesparmodus“, um
den Stromverbrauch zu senken. (Standard: Deaktiviert.)

WEP - Legen Sie bei „Use Wep“ (WEP verwenden) „128-Bit“ oder
„64-Bit“ fest, um die Sicherheit der Datenübertragung im
drahtlosen Netzwerk zu gewährleisten. Die fortgeschrittene WEP­Technologie (Wired Equivalent Privacy) wurde auf dieser Karte
implementiert, um unberechtigte Zugriffe zu verhindern. Die 128­Bit-Einstellung bietet ein größeres Maß an Sicherheit; die
Einstellung muss jedoch für alle Clients im drahtlosen Netzwerk
dieselbe sein. (Standard: Deaktiviert.)

Authentifizierungsalgorithmus - Legen Sie dieselbe Einstellung
fest wie bei den anderen Geräten im Netzwerk. SMC-Geräte
verwenden „Shared Key“ (Freigegebener Schlüssel). Geräte einiger
anderer Anbieter verwenden „Open System“ (Offenes System).

Deutsch

6. Wählen Sie die Registerkarte „Protokolle“, und klicken Sie auf
„Hinzufügen“, um die gewünschten Netzwerkprotokolle zu
installieren, wie z. B. IPX/SPX, NetBEUI oder TCP/IP. Wenn Sie
ein IPX/SPX-kompatibles Protokoll installieren, müssen Sie auch
den Client für NetWare-Netzwerke installieren.

7. Klicken Sie auf die Registerkarte „Identifikation”, und geben
Sie den Computernamen und die Netzwerk-Arbeitsgruppe ein.

8. Klicken Sie auf „Schließen“, woraufhin der Computer neu
gestartet wird.

RTS-Schwelle - Legen Sie die RTS-Schwelle auf denselben Wert
fest, der von den anderen Geräten im Netzwerk verwendet wird.
(Standard: Deaktiviert.)

Netzwerkkonfiguration Und -Planung

Infrastruktur-Wireless-LAN

Die drahtlose EZ Connect-Lösung von SMC unterstützt eine
eigenständige drahtlose Netzwerkkonfiguration sowie eine
integrierte Konfiguration mit 10-MBit/s-Ethernet-LANs.

Der SMC2602W-PCI-Adapter kann wie folgt konfiguriert werden:

• „Ad hoc“ für LANs auf Abteilungsebene oder für kleine Büros
und Heimarbeitsplätze

• „Infrastruktur“ für Unternehmens-LANs

Netzwerk-Topologien

Ad-hoc-Wireless-LAN

Ein Ad-hoc-Wireless-LAN besteht aus mehreren Computern, die
jeweils mit einer Wireless-Netzwerkkarte ausgerüstet sind und in
einem unabhängigen Wireless-LAN über Funksignale miteinander

Deutsch

verbunden sind. Die Computer in einem spezifischen Ad-hoc­Wireless-LAN müssen daher für denselben Funkkanal konfiguriert
sein.

Ein Ad-hoc-Wireless-LAN kann für Niederlassungen oder kleine
Büros und Heimarbeitsplätze verwendet werden.

Der SMC2602W ermöglicht auch den Zugriff von Wireless­Workstations auf ein verdrahtetes LAN. Ein integriertes
verdrahtetes und Wireless-LAN wird als Infrastruktur-Konfiguration
bezeichnet. Ein BSS (Basic Service Set) besteht aus einer Gruppe
von Wireless-PC-Benutzern und einem Zugangspunkt, der direkt mit
dem verdrahteten LAN verbunden ist. Jeder Wireless-PC in diesem
BSS kann über eine Funkverbindung mit jedem Computer in seiner
Wireless-Gruppe kommunizieren oder über den Zugangspunkt auf
andere Computer oder Netzwerkressourcen in der verdrahteten LAN­Infrastruktur zugreifen.

Die Infrastruktur-Konfiguration erweitert nicht nur die
Zugriffsmöglichkeiten der Wireless-PCs auf das verdrahtete LAN,
sondern verdoppelt auch die effektive Wireless­Übertragungsreichweite der Wireless-PCs, indem das Signal über
einen oder mehrere Zugangspunkte geleitet wird.

Eine Wireless-Infrastruktur kann für den Zugriff auf eine zentrale
Datenbank oder Verbindungen zwischen mobilen Mitarbeitern
verwendet werden, wie in der nachstehenden Abbildung gezeigt.

Deutsch

Festlegen der Kommunikationsdomäne

Konfigurations- Und Diagnoseprogramm

Stationäre Wireless-PCs

Das BSS (Basic Service Set) ist die Kommunikationsdomäne für
jeden SMC2652W-Zugangspunkt. Bei drahtlosen PCs, die Roaming
nicht zu unterstützen brauchen, legen Sie die Domänenkennung
(SS-Kennung) der Wireless-Netzwerkkarte auf die BSS-Kennung des
Zugangspunkts fest, zu dem Sie eine Verbindung herstellen
möchten. Fragen Sie Ihren Administrator nach der BSS-Kennung
des SMC2652W-Zugangspunkts, zu dem eine Verbindung hergestellt
werden soll.

Roaming von Wireless-PCs

Eine drahtlose Infrastruktur kann auch das Roaming von mobilen
Mitarbeitern unterstützen. Es können mehrere Zugangspunkte
konfiguriert werden, um ein ESS (Extended Service Set) zu
schaffen. Wenn die Zugangspunkte so angeordnet werden, dass
eine flächendeckende Reichweite erzielt wird, können die
drahtlosen Benutzer in diesem ESS ungehindert roamen. Alle
SMC2602W-PCI-Adapter und SMC2652W-Zugangspunkte in einem

Deutsch

bestimmten ESS müssen mit derselben SS-Kennung konfiguriert
werden.

Für den EZ Connect-2602W-Wireless-Adapter von SMC ist eine
kostenlose optionale Verwaltungssoftware erhältlich, die eine
schnelle Netzwerkkonfiguration und einfache Diagnose ermöglicht.
Die mitgelieferte und als „Utility“ (Dienstprogramm)
gekennzeichnete Diskette enthält eine benutzerfreundliche
Oberfläche für die Konfiguration des EZ Connect-2602W-Wireless­PCI-Adapters.

Installation des Dienstprogramms

So installieren Sie das Dienstprogramm:

1. Legen Sie die Installationsdiskette „Utility“ in das
Diskettenlaufwerk des PCs (A:) ein.

2. Wählen Sie „Ausführen...“ im Windows-Menü „Start“.

3. Klicken Sie auf „Durchsuchen...“, um die „Setup“-Datei dieses
Programms zu suchen.

4. Klicken Sie dann auf „OK“; um das Setup-Programm
auszuführen.

5. Befolgen Sie die Anweisungen auf dem Bildschirm, um die
Installation abzuschließen.

Verwenden des Wireless-LAN-Dienstprogramms

Um nach Abschluss der Installation auf das Konfigurationsprogramm
zuzugreifen, wählen Sie das Symbol „Configuration Utility”
(Konfigurationsprogramm) im Ordner „PRISM 802.11 Wireless LAN”.

Deutsch

Vor der Einrichtung eines ESS für das Roaming müssen Sie einen
freien Funkkanal und den idealen Standpunkt für die SMC2652W­Zugangspunkte auswählen, um eine optimale Leistung zu erhalten.
(Ausführliche Informationen zur Installation und Verwendung
finden Sie unter „Verwenden des Wireless-LAN-Dienstprogramms”
auf Seite 19.)

Diese Konfigurationssoftware enthält die folgenden Funktionen:

Bildschirm „Configuration“ (Konfiguration)

Verbindungsinformationen - Damit können Sie den

Netzwerkstatus überwachen.

Konfiguration - Damit können Sie Parameter für den Wireless­Adapter konfigurieren.

Verschlüsselung - Bietet RC4-Sicherheitskontrolle.

Bildschirm „Link Information“ (Verbindungsinformationen)

Wenn Sie das Wireless-LAN-Dienstprogramm starten, werden auf der
ersten Registerkarte des Dienstprogramm-Dialogfelds
Hardwareinformationen über den SMC2602W angezeigt, wie unten
abgebildet. Klicken Sie auf die Registerkarte „Link Information“,
um den Netzwerkstatus des Wireless-Adapters zu überwachen,
einschließlich BSS-Kennung, aktuellem Kanal, verwendeter
Übertragungsrate, Sende-/Empfangsdurchsatz, Verbindungsqualität
und Signalstärke.

Deutsch

Auf dem Bildschirm „Configuration“ können Sie die Konfiguration
des Adapters überprüfen und ändern. Die vom Benutzer
konfigurierbaren Parameter sind in der nachstehenden Abbildung zu
sehen:

Deutsch

Modus - Legen Sie den Stationsbetriebsmodus bei

Netzwerkkonfigurationen ohne Zugangspunkte auf „Ad hoc” und bei
Konfigurationen mit Zugangspunkten auf „Infrastruktur” fest
(„Infrastruktur” ist die Standardeinstellung).

SSID - Geben Sie eine SSID-Zeichenfolge ein, zu der Sie eine
Verbindung herstellen möchten („ANY” (BELIEBIG) ist die
Standardeinstellung).

Übertragungsrate - Gibt die Kommunikationsraten an. Wählen Sie
die passende Übertragungsgeschwindigkeit für die Wireless-LAN­Einstellungen. (Standard: Vollautomatisch.)

WEP -Legen Sie bei „Use Wep“ (WEP verwenden) „128 Bit“ oder
„64 Bit“ fest, um die Sicherheit der Datenübertragung im
drahtlosen Netzwerk zu gewährleisten. Auf dieser Karte wurde die
fortgeschrittene WEP-Technologie (Wired Equivalent Privacy)
implementiert, um unberechtigte Zugriffe zu verhindern. Die 128­Bit-Einstellung bietet ein größeres Maß an Sicherheit; die
Einstellung muss jedoch für alle Clients im drahtlosen Netzwerk
dieselbe sein. (Standard: Deaktiviert.)

Deutsch

Energiesparmodus - Aktivieren Sie den Energiesparmodus, um den

Stromverbrauch zu senken. (Standard: Deaktiviert.)

Bildschirm „Encryption“ (Verschlüsselung)

Die auf der EZ Connect-Wireless-PCI-Card von SMC implementierte
WEP-Funktion (Wired Equivalent Privacy) basiert auf einem RC4­Verschlüsselungsalgorithmus. Die zur Gewährleistung der
Vertraulichkeit der Daten bereitgestellten Sicherheitsschlüssel
bestehen bei der 64-Bit-WEP-Einstellung aus vier 10-Bit-Schlüsseln
(erster Bildschirm unten) und bei der 128-Bit-WEP-Einstellung aus
einem 26-Bit-Schlüssel (zweiter Bildschirm unten). Diese WEP­Sicherheitsfunktion schützt das Wireless-LAN vor Abhörversuchen
und unberechtigten Zugriffen durch Hacker oder Unbefugte. Bei
Verwendung von WEP ist der WEP-Schlüssel erforderlich, um eine
Verbindung zu einem Zugangspunkt herzustellen oder über Funk
übertragene Nachrichten anzuhören.

Zum Verwenden der WEP-Funktion gehen Sie wie folgt vor:

Deutsch

1. Wählen Sie im Feld „WEP“ auf der Registerkarte „Configuration“
(Konfiguration) entweder „128 Bit“ oder „64 Bit“.

2. Klicken Sie auf die Registerkarte „Encryption“
(Verschlüsselung), um Sicherheitsschlüssel einzurichten.

Kanal) - Zur Einrichtung eines Ad-hoc-Wireless-LANs (siehe Seite

17) wählen Sie die Kanalnummer des Funkkanals, der von den
anderen drahtlosen Clients in Ihrer Gruppe verwendet wird. Wenn
Sie jedoch eine Verbindung zu einem Netzwerk über einen
Zugangspunkt herstellen, wird der Kanal automatisch auf den Kanal
des Zugangspunkts eingestellt, zu dem der Adapter eine
Verbindung herstellt.

3. Geben Sie Ihre Passphrase ein, und klicken Sie auf die
Schaltfläche „Generate“ (Generieren), um Sicherheitsschlüssel zu
erstellen.

4. Klicken Sie dann auf die Schaltfläche „Write“ (Schreiben), um
die WEP-Schlüssel zu speichern.

Deutsch

5. Wählen Sie einen der chiffrierten Schlüssel (Schlüssel 1 bis 4)
als Ihren Standardschlüssel.

Problembehebung

Überprüfen Sie die folgenden Punkte zur Problembehebung, bevor
Sie sich an den technischen Support wenden.

PCI-Kompatibilität

Manche PCI-Computer konfigurieren sich nicht selbst, so dass Sie
einige oder alle der folgenden Funktionen durch Änderung der
Motherboard-Jumper und/oder Konfiguration des BIOS-Setup­Programms implementieren müssen:

• Stellen Sie sicher, dass das BIOS die „PCI Local Bus“­Spezifikation v2.0 oder höher richtig unterstützt, und
aktualisieren Sie das Computer-BIOS auf die neueste Version.

• Prüfen Sie, ob es sich beim PCI-Steckplatz um einen aktivierten
Bus-Master-Slot, und nicht um einen Slave-PCI-Slot handelt.
Bei manchen Computern muss der PCI-Steckplatz konfiguriert
werden, um das Bus-Mastering zu ermöglichen. Sehen Sie im
PC-Handbuch nach, und überprüfen Sie das PCI-BIOS-Setup­Programm, um sicherzustellen, dass es sich bei dem PCI­Steckplatz um einen aktivierten Bus-Master-Slot handelt.

• Bei manchen Computern müssen Sie das Plug & Play im BIOS­Setup-Programm deaktivieren, wenn die Ressourcen den
installierten Karten nicht richtig zugewiesen werden.

Deutsch

• Bei manchen Computern müssen Sie Interrupts und
Speicheradressen für installierte ISA-Karten reservieren, um zu
verhindern, dass PCI-Adapter dieselben Einstellungen
verwenden. Sehen Sie im PC-Handbuch nach, und überprüfen
Sie die Konfigurationsoptionen für ISA-Karten im PCI-BIOS­Setup-Programm.

• Stellen Sie sicher, dass der PCI-Steckplatz für die Unterstützung
des INTA konfiguriert ist.

• Stellen Sie sicher, dass der INTA des Steckplatzes einer freien
Interruptnummer (IRQ) zugewiesen wurde.

• Wenn auch das nicht funktioniert, nehmen Sie den Wireless­Adapter heraus. Löschen Sie CW10.sys in c:\windows\system.
Gehen Sie dann zur „Systemsteuerung“, und löschen Sie den
Adapter vom Netzwerkkonfigurationsmenü. Starten Sie den PC
neu, und installieren Sie die Karte neu, wie auf Seite 5
beschrieben.

PROBLEME MIT DER NETZWERKVERBINDUNG

Wenn die LED auf dem PCI-Adapter nicht aufleuchtet, oder wenn
Sie von dem Computer nicht auf Netzwerkressourcen zugreifen
können, überprüfen Sie Folgendes:

• Stellen Sie sicher, dass der richtige Softwaretreiber für Ihr
Betriebssystem installiert ist. Versuchen Sie gegebenenfalls,
den Treiber neu zu installieren.

• Stellen Sie sicher, dass der Computer und die anderen
Netzwerkgeräte mit Strom versorgt werden.

Deutsch

• Der Zugangspunkt, zu dem eine Verbindung hergestellt werden
soll, kann defekt sein. Versuchen Sie, einen anderen
SMC2652W-Zugangspunkt zu verwenden.

• Wenn Sie im Netzwerk auf einen Windows- oder NetWare-Dienst
nicht zugreifen können, prüfen Sie, ob Sie den Dienst richtig
aktiviert und konfiguriert haben. Wenn Sie zu einem
bestimmten Server keine Verbindung herstellen können, prüfen
Sie, ob Sie über Zugriffsrechte, eine gültige Kennung und ein
Kennwort verfügen.

Wenn die Wireless-Station bei der Konfiguration im Infrastruktur­Modus mit einem Computer im Ethernet-LAN nicht kommunizieren
kann, überprüfen Sie Folgendes:

• Stellen Sie sicher, dass der SMC2652W-Zugangspunkt, mit dem
die Station verbunden ist, eingeschaltet ist.

• Stellen Sie sicher, dass die Wireless-Station für denselben
Betriebs-Funkkanal konfiguriert wurde wie der SMC2652W.

• Wenn Sie immer noch keine Verbindung herstellen können,
legen Sie für den SMC2652W-Zugangspunkt und alle Stationen
des BSS einen anderen Funkkanal fest.

• Stellen Sie sicher, dass Stationen mit deaktiviertem Roaming
dieselbe BSS-Kennung wie der SMC2652W aufweisen, bzw. dass
Stationen mit aktiviertem Roaming dieselbe SS-Kennung wie
der SMC2652W aufweisen.

Deutsch

• Wenn Sie nicht auf das Internet zugreifen können, prüfen Sie,
ob Sie das System für TCP/IP konfiguriert haben.

EINHALTUNG VON VORSCHRIFTEN

Zertifizierung nach FCC-Klasse B

Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Der Betrieb
unterliegt den folgenden Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.

2. Dieses Gerät muss empfangene Störungen annehmen,

einschließlich Störungen, die einen unerwünschten Betrieb
verursachen können.

CSA-Erklärung (Kanada)

Konformitätserklärung mit CE-Zeichen

Hiermit wird bestätigt, dass dieses Produkt ISO/IEC-Guide 22 und
EN45014 entspricht. Es entspricht den folgenden Spezifikationen:

EMV: EN55022(1988)/CISPR-22(1985) Klasse B

IEC 61000-4-2(2000) 4 kVCD/8 kVAD
IEC 61000-4-3(2000) 3 V/m
IEC 61000-4-4(2000) 1 kV- (Stromleitung)
IEC 61000-4-6(2000) 3 V Effektivwert
IEC 61000-4-11(2000) 3 V Effektivwert

Warning! Dieses Gerät wurde getestet und stimmt gemäß Teil 15
der FCC-Richtlinien mit den Grenzwerten für digitale Geräte der
Klasse B überein. Diese Grenzwerte dienen dazu, einen
angemessenen Schutz vor schädlichen Störungen in Wohngebieten
zu bieten. Dieses Gerät erzeugt, verwendet und kann
Hochfrequenzenergie abgeben, und es kann schädliche Störungen

Deutsch

beim Radioempfang verursachen, wenn es nicht vorschriftsmäßig
installiert und anweisungsgemäß verwendet wird. Es gibt jedoch
keine Garantie dafür, dass eine bestimmte Installation störungsfrei
betrieben werden kann. Sollte dieses Gerät Störungen beim Radio­oder Fernsehempfang verursachen (durch Ein- und Ausschalten des
Geräts festzustellen), kann der Benutzer durch eine oder mehrere
der folgenden Maßnahmen versuchen, die Störung zu beheben:

• Verstellen der Empfangsantenne bzw. Aufstellen an einem
anderen Ort

• Vergrößern des Abstands zwischen Gerät und Empfänger

• Anschließen des Geräts an eine Steckdose, die auf einem
anderen Stromkreis als die des Empfängers liegt

• Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um
Hilfe bitten

Dieses Produkt erfüllt die Anforderungen der Direktive über
Niederspannung 73/23/EWG sowie der EMV-Direktive 89/336/EWG
und führt dementsprechend das CE-Zeichen.

SPEZIFIKATIONEN

Funktionsmerkmale

Datenübertragungsrate 1, 2, 5,5, 11 MBit/s
Übertragungsmodus Halbduplex
Netzwerkverbindung IEEE 802.11b - Wireless
Betriebsbereich Bis zu 30 m bei 11 MBit/s

Bis zu 450 m bei 5,5 MBit/s oder
weniger

Interrupt INTA

Funksignal

Signaltyp DSSS (Direct Sequence Spread

Spectrum)

Betriebsfrequenz USA, Kanada und Europa (ETSI):

2,400 - 2,4835 GHz,
Japan: 2,400 -2,497 GHz,
Empfindlichkeit 1, 2 und 5,5 MBit/s: -80 dBm,

11 MBit/s: -76 dBm (Minimum)
Modulation CCK, BPSK, QPSK
Ausgangsleistung +13 dBm (Minimum)

Deutsch

Physische Merkmale

Stromverbrauch 480 mA @ 5V Senden,

360 mA @ 5V Empfangen,
Abmessungen 178 x 120 x 20 mm
Gewicht 136 g
Antenne Eingebaut
LED-Anzeige Ad hoc, Infrastruktur (Suchen der ZP-

Verbindung)
Host-Schnittstelle PCI Spezifikation 2.1

Normenkonformität

IEEE 802.11b

Telefonnummern Des Technischen Supports:

Von USA und Kanada (8:30 - 20:00 Pazifische Zeit)
(800) SMC-4-YOU; [phone]; [phone] (Fax)
Von Europa (8:00 - 17:30 britische Greenwich Mean Time)
[phone]; [phone] (Fax)

Internet

E-Mail-Adressen:

[e-mail]
[e-mail]

Umgebung

Temperatur Betrieb: 0 bis 50° C
Lagerung: 0 bis 70° C
Feuchtigkeit 5 bis 80 % (nicht kondensierend)
Schwingung/Stoß/Fall IEC 68-2-34, IEC 68-2-27,

Deutsch

Zertifizierung

CE-Zeichen EN55022 Klasse B, EN 55024,

Strahlung FCC Klasse B, ETS 300-328,

Software-Treiber

NDIS-Treiber Windows 95

IEC 68-2-32

IEC 61000-4-2/3/4/6/11

RCR STD-33 A

Windows 98

Windows 2000

Windows NT 4.0

Treiber-Aktualisierungen:

http://www.smc.com/support.html

World Wide Web:

http://www.smc.com/

FTP-Site:

ftp.smc.com

Deutsch
