SMC2531W-B EU
PC Card wireless ad alta potenza
2,4 GHz 802.11b EliteConnect™
Manuale utente
Dalla linea EZ Connect™ di SMC di prodotti per reti SOHO
(Small Office Home Office)
Marzo 2004
SOMMARIO
Requisiti di sistema . . . . . . . . . . . . . . . . . . . . . . . . 1
Contenuto della confezione . . . . . . . . . . . . . . . . . . 3
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installazione driver - Opzione 1
(scelta consigliata) . . . . . . . . . . . . . . . . . . . . . . . . . 7
Windows 98SE/Me/2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Altri processi di installazione . . . . . . . . . . . . . . . . . . . . . . . . . .10
Installazione del driver - Opzione 2 . . . . . . . . . . . 11
Windows 98SE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Windows Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Driver Verification . . . . . . . . . . . . . . . . . . . . . . . . . 17
Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Windows XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Installazione dell'utility . . . . . . . . . . . . . . . . . . . . . 19
Windows 98SE/Me/2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . .19
Configurazione dell'utility . . . . . . . . . . . . . . . . . . 23
Windows 98SE/Me/2000/XP . . . . . . . . . . . . . . . . . . . . . . . . . .23
Configuration (Configurazione) . . . . . . . . . . . . . . . . . . . . . . . . .24

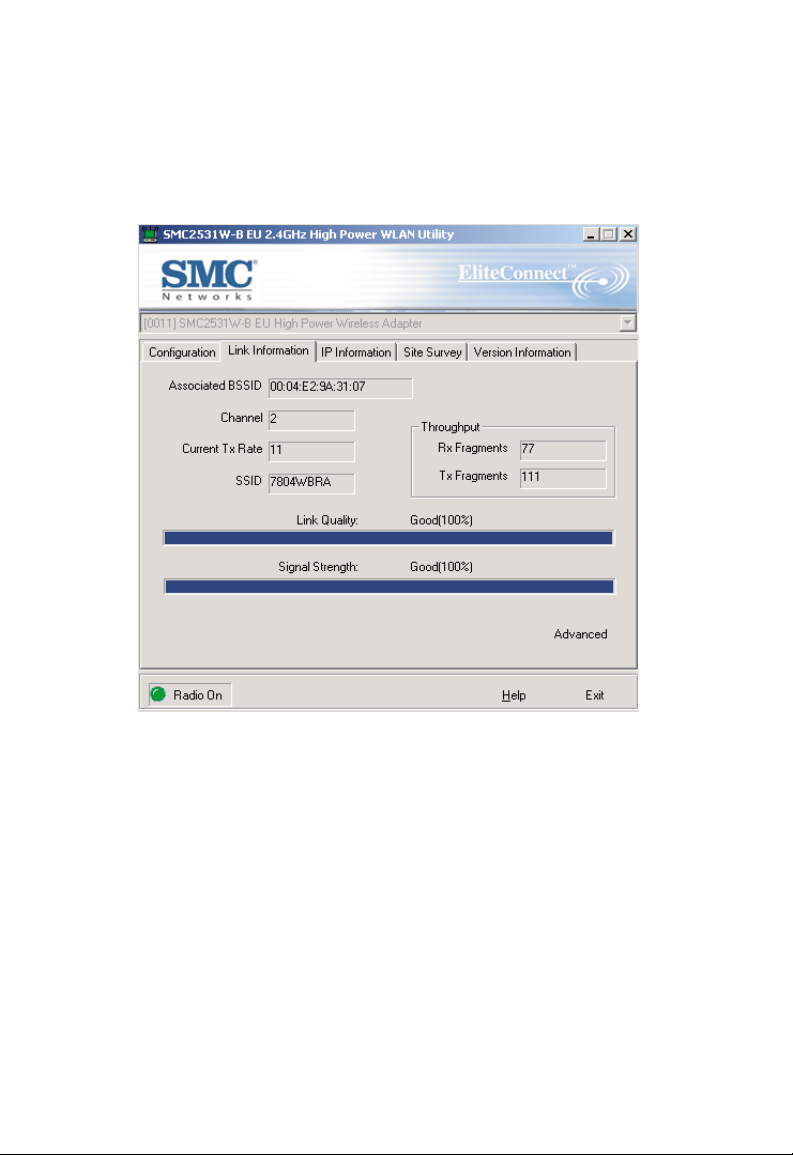

Link Information (Informazioni sul collegamento) . . . . . . . . . . .26
IP Information (Informazioni IP) . . . . . . . . . . . . . . . . . . . . . . . .27

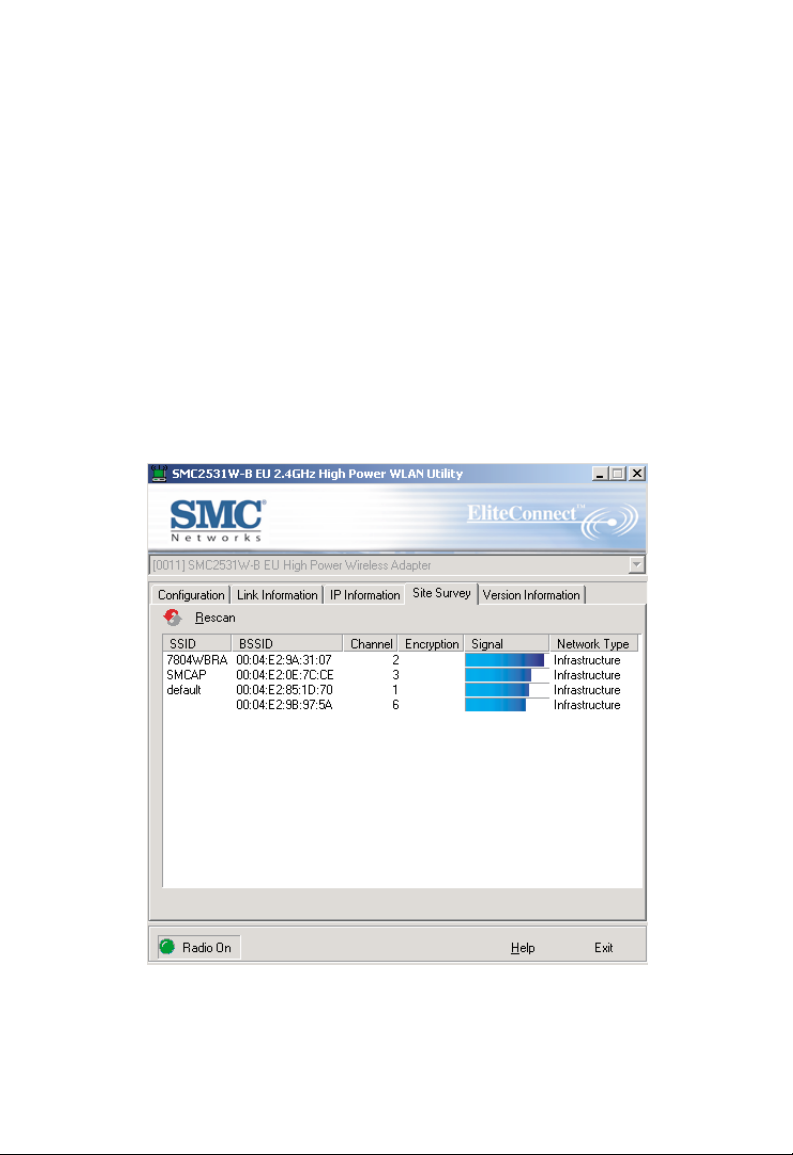

Site Survey (Verifica sito) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

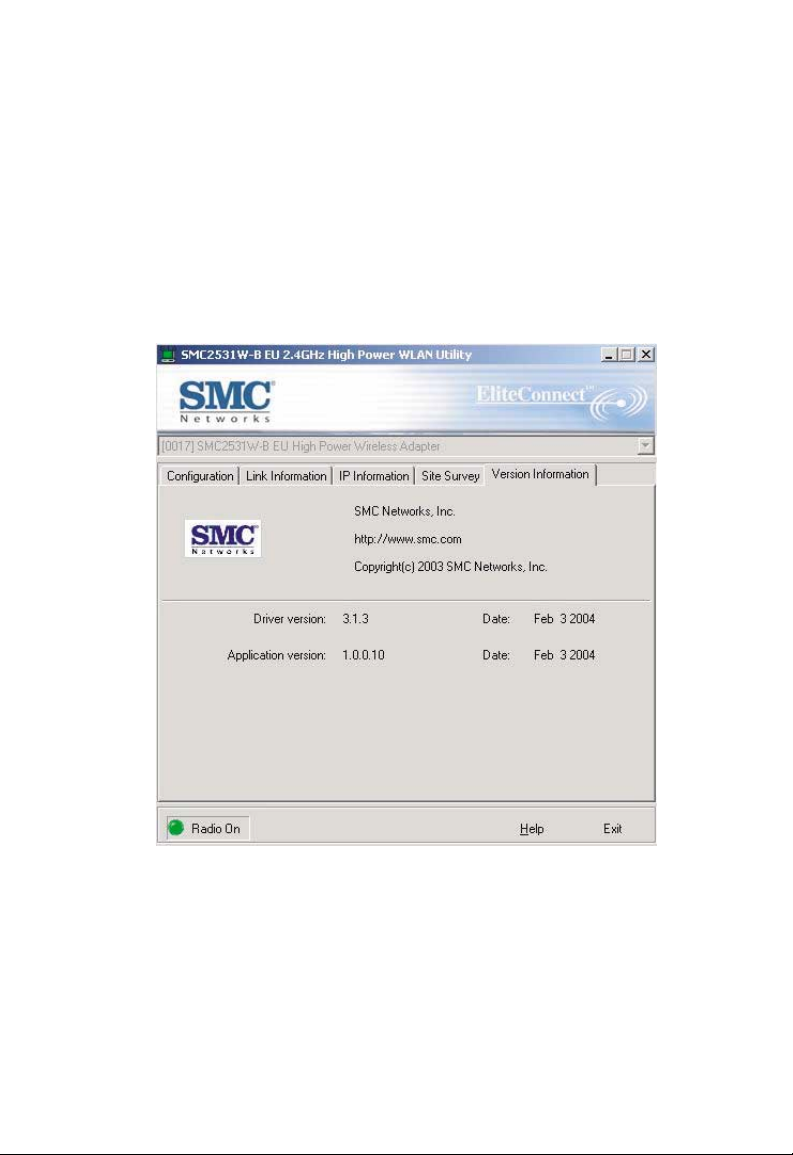

Version Information (Informazioni sulla versione) . . . . . . . . . .29
i
Sommario
Disattivazione della Configurazione Wireless
Zero in Windows XP . . . . . . . . . . . . . . . . . . . . . . .31
Tabella distanze massime . . . . . . . . . . . . . . . . . .33
Risoluzione dei problemi . . . . . . . . . . . . . . . . . . .35
Technical Specifications . . . . . . . . . . . . . . . . . . . .39
Domande frequenti (FAQ) . . . . . . . . . . . . . . . . . . .43
Terminologia . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Compliances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Legal Information and Contacts . . . . . . . . . . . . . . iii
ii
REQUISITI DI SISTEMA
• Uno slot PCMCIA di tipo II libero.
• Windows 98SE/Me/2000/XP.
• Almeno 32 MB RAM e 300 MHz CPU.
• Almeno 1 MB di spazio su disco disponibile
per l'installazione di driver e utility.
• Un'altra periferica compatibile con IEEE 802.11b o 802.11g
installata nella rete, quale, ad esempio, il router a banda larga
wireless via cavo/DSL 2,4GHz 54 Mbps Barricade™ g con
print server USB SMC2804WBR-G o un altro PC dotato di
scheda wireless, quale, ad esempio, la scheda USB wireless
2,4GHz 11 Mbps EZ Connect™ SMC2662W.
1
CONTENUTO DELLA
CONFEZIONE
Dopo aver aperto la confezione della PC Card wireless a elevata
potenza 2,4 GHz 802.11b Elite Connect™, controllare il contenuto
della scatola e accertarsi di aver ricevuto i seguenti componenti:
• 1 PC Card wireless a elevata potenza SMC2531W-B EU.
• 1 Installazione guidata EZ e CD di documentazione.
• Guida rapida all'installazione.
In caso di componenti errati, mancanti o danneggiati, informare
immediatamente il rivenditore. Se possibile, conservare la scatola
i materiali originali di imballaggio nel caso si verifichi la necessità
di restituire il prodotto.
Registrare il prodotto e aggiornarne la garanzia sul sito
Web SMC: www.smc.com
o www.smc-europe.com.
e
3
INTRODUZIONE
Attenzione:
Accendere il computer e inserire il CD dell'Installazione guidata
1.
EZ e di documentazione. Eseguire il programma di utility e,
al termine del programma, spegnere il computer.
2. Individuare uno slot PCMCIA Type II o Type III libero sul
computer.
3. Con il connettore a 68 pin della PC Card rivolto verso lo slot
PCMCIA e l'etichetta "EliteConnect™ Wireless PC Card" (PC
Card wireless EliteConnect™) rivolta verso l'alto, introdurre
la scheda completamente nello slot PCMCIA come illustrato
di seguito
Le schede di rete sono sensibili all'elettricità statica.
Per proteggere la scheda, evitare il contatto con
i componenti elettrici e toccare sempre la parte
metallica del computer prima di maneggiare la
scheda stessa.
.
4.
Per Windows 98SE/ME/2000 sono richiesti la scheda PCMCIA
e i servizi socket compatibili con la revisione 2.10 della specifica
PCMCIA. Consultare la documentazione del driver PCMCIA
per ulteriore conferma.
5
Introduzione
5.
La scheda verrà installata automaticamente durante il processo
di avvio del sistema
di tutti i vantaggi offerti dalla funzione wireless di questa scheda.
operativo . Al termine, è possibile usufruire
Nota:
Lo slot PCMCIA consente di effettuare l'hot swap
delle PC Card in qualsiasi momento, anche quando
il computer è acceso.
6
INSTALLAZIONE DRIVER -
O
PZIONE 1
SCELTA CONSIGLIATA)
(
Windows 98SE/Me/2000/XP
Nota: I processi di installazione richiedono l'utilizzo della
copia originale, coperta da licenza di Windows.
Tenere il CD di Windows a portata di mano
PRIMA di proseguire con l'installazione.
Questo metodo di installazione semplifica notevolmente la
procedura e consente l'utilizzo della funzione plug-and-play.
È
sufficiente eseguire l'Installazione guidata EZ, riavviare il
computer
2,4 GHz 802.11b
fino a 3.
Passaggio 1: Inserire il CD dell'Installazione guidata EZ
e di documentazione.
e inserire la PC Card wireless a elevata potenza
EliteConnect™. È facile come contare
Passaggio 2: Fare clic sul pulsante [Install Driver/Utility]
(Installa driver/utility).
7
Installazione driver - Opzione 1 (scelta consigliata)
Passaggio 3: Viene avviata l'installazione guidata. Fare clic
su [Next] (Avanti).
Passaggio 4: Viene offerta la possibilità di scegliere il percorso
in cui installare l'utility di configurazione. Si consiglia di utilizzare
il valore predefinito. Fare clic su [Next] (Avanti) per continuare.
8
Installazione driver - Opzione 1 (scelta consigliata)
Viene inoltre data la possibilità di scegliere il nome della cartella
che apparirà nel menu [Start]. Si consiglia di utilizzare il valore
predefinito. Fare clic su [Next] (Avanti) per continuare.
Passaggio 5: Fare clic su [Next] (Avanti) per eseguire la copia
dei file di utility sul computer.
9
Installazione driver - Opzione 1 (scelta consigliata)
Il processo d'installazione dell'utility è stato completato.
Fare clic su [Finish] (Fine) per uscire dall'installazione guidata.
Passaggio 6: Spegnere il computer e inserire la PC Card.
Infine, riavviare il sistema operativo.
Altri processi di installazione
Di seguito sono fornite opzioni specifiche per sistema operativo, che
potrebbero essere visualizzate durante il processo di installazione:
Windows 98SE/Me
a portata di mano il CD di Windows originale. In Windows Me,
il processo di installazione è totalmente plug-and-play.
Windows 2000/XP:
(Installa il software automaticamente) se richiesto, quindi fare clic
su [Next] (Avanti) per completare l'installazione.
Per informazioni su come utilizzare il programma di utility di
SMC2531W-B EU, continuare con la sezione Configurazione
dell'utility.
10
: Se si utilizza Windows 98, è necessario tenere
Selezionare [Install the software automatically]
INSTALLAZIONE DEL DRIVER -
O
PZIONE 2
Windows 98SE
Nota:
Passaggio 1: Dopo avere inserito SMC2531W-B EU nel
computer, il sistema operativo riconoscerà automaticamente
la scheda e richiederà gli appositi driver. Fare clic sul pulsante
[Next] (Avanti) per iniziare l'installazione.
Passaggio 2:
[Search
driver per la periferica), quindi fare clic su [Next] (Avanti).
Passaggio 3: Deselezionare tutte le caselle di controllo, tranne
[Specify a location] (Specificare un percorso). Quindi premere il
pulsante [Browse...] (Sfoglia) e individuare i driver sul CD-ROM.
Selezionare x:\driver (Nota: La "x" sta per la lettera che corrisponde
all'unità CD-ROM. Spesso, si tratta di D.)
Passaggio 4: Il sistema dovrebbe individuare i driver. Fare clic sul
pulsante [Next] (Avanti) per continuare l'installazione. L’installazione
guidata visualizzerà: SMC2531W-B EU EliteConnect™ High Power
Wireless Adapter.
Nota: Se il sistema non riesce a trovare i driver, fare clic sul
I processi di installazione richiedono l'utilizzo della copia
originale, coperta da licenza di Windows. Tenere il CD
di Windows a portata di mano PRIMA di proseguire con
l'installazione.
Inserire il CD del driver e selezionare l'opzione
for the best driver for your device] (Cerca il miglior
pulsante [Back] (Indietro) e selezionare l'opzione [Display
a list of all the drivers...] (Visualizza un elenco dei driver
disponibili). Dall'elenco delle periferiche, selezionare
[Network Adapters] (Schede di rete), premere [Have
Disk] (Disco driver) e selezionare nuovamente
il percorso dei driver.
11
Installazione del driver - Opzione 2
Passaggio 5: Dopo che il sistema ha copiato i driver SMC dal CD,
è possibile che vengano richiesti alcuni file del disco originale
di Windows. Arrivati a questo punto, inserire il CD di Windows.
Passaggio 6: Viene eseguita la copia dei file. NON premere
[Cancel] (Annulla).
Passaggio 7:
volta copiati tutti i file necessari dal CD di
su [Finish] (Fine) per uscire dall'installazione guidata.
Passaggio 8: Verrà richiesto di riavviare il computer. Premere
[Yes] (Sì). Una volta eseguito il riavvio, SMC2531W-B EU
sarà inizializzata e pronta all'uso.
Il processo di installazione dei driver terminerà una
Windows. Fare clic
Windows Me
Nota:
Passaggio 1: Dopo aver inserito e riattivato SMC2531W-B EU
nel computer, il sistema operativo riconoscerà automaticamente
la scheda e richiederà gli appositi driver. Selezionare l'opzione
[Specify the location of the driver] (Specificare il percorso del
driver). Quindi fare clic sul pulsante [Next] (Avanti) per avviare
l'installazione.
Passaggio 2: Inserire il CD dei driver e selezionare l'opzione
[Specify a location:] (Specificare un percorso). Deselezionare
la casella [Removable Media] (Unità rimovibile). Quindi premere il
pulsante [Browse] (Sfoglia) ed cercare i driver sul CD. Dovrebbero
trovarsi in x:\driver. (Nota: la x sta per la lettera che corrisponde
all'unità CD-ROM. Spesso, corrisponde D.) Quindi fare clic su [Next]
(Avanti).
I processi di installazione richiedono l'utilizzo della copia
originale, coperta da licenza di Windows. Tenere il CD
di Windows a portata di mano PRIMA di proseguire con
l'installazione.
12
Windows 2000
Passaggio 3: Il sistema dovrebbe individuare i driver. Fare
clic sul pulsante [Next] (Avanti) per continuare l'installazione.
Nota: Se il sistema non riesce a trovare i driver, fare clic sul
pulsante [Back] (Indietro) e selezionare l'opzione [Display
a list of all the drivers] (Visualizza un elenco dei driver
disponibili). Dall'elenco delle periferiche, selezionare
[Network Adapters] (Schede di rete), premere [Have
Disk] (Disco driver) e selezionare nuovamente
il percorso dei driver.
Passaggio 4: Una volta copiati tutti i file necessari, l'installazione
dei driver è terminata. Fare clic su [Finish] (Fine) per uscire
dall'installazione guidata.
Passaggio 5: Verrà richiesto di riavviare il computer. Premere
[Yes] (Sì). Una volta eseguito il riavvio, SMC2531W-B EU sarà
inizializzata e pronta all'uso.
Windows 2000
Passaggio 1: Dopo aver inserito e riattivato SMC2531W-B EU
nel computer, il sistema operativo riconoscerà automaticamente
la scheda e richiederà gli appositi driver. Fare clic sul pulsante
[Next] (Avanti) per iniziare l'installazione.
Passaggio 2: Inserire il CD dei driver e selezionare l'opzione
[Search for a suitable driver...] (Cerca un driver adatto). Quindi
fare clic su [Next] (Avanti).
Passaggio 3: Deselezionare tutte le caselle di controllo, tranne
[Specify a location] (Specificare un percorso). Quindi fare clic
su [Next] (Avanti).
Passaggio 4: Verrà richiesto di inserire il percorso dei driver.
Dovrebbe essere x:\driver. (Nota: la x sta per la lettera
corrisponde all'unità CD-ROM. Spesso, corrisponde a D.)
che
13
Installazione del driver - Opzione 2
Quindi fare clic su [OK].
(Sfoglia) e cercare il percorso dei driver sul CD per un'ulteriore
verifica.
Passaggio 5: Il sistema dovrebbe individuare i driver. Fare
clic sul pulsante [Next] (Avanti) per continuare l'installazione.
Nota: Se il sistema non riesce a trovare i driver, fare clic sul
pulsante [Back] (Indietro) e selezionare l'opzione [Display
a list of the known drivers…] (Visualizzare un elenco
dei driver noti). Dall'elenco delle periferiche, selezionare
[Network Adapters] (Schede di rete), premere [Have
Disk] (Disco driver) e selezionare nuovamente
il percorso dei driver.
Passaggio 6: L'installazione dei driver è stata completata.
Fare clic su [Finish] (Fine) per inizializzare la scheda.
È inoltre possibile fare clic su [Browse]
Windows XP
Passaggio 1: Dopo aver inserito e riattivato SMC2531W-B EU
nel computer, il sistema operativo riconoscerà automaticamente
la scheda e richiederà gli appositi driver. Selezionare [Install from
a list or specific location] (Installa da un elenco o percorso specifico)
e fare clic sul pulsante [Next] (Avanti) per iniziare l'installazione.
Passaggio 2:
[Include this location in the search] (Includi questo percorso nella
ricerca). Controllare che l'opzione [Search removable media] (Cerca
unità rimovibili) non sia selezionata. Fare clic su [Browse] (Sfoglia)
ed individuare il percorso dei driver. Dovrebbe essere x:\driver.
(Nota: la x sta per la lettera che corrisponde all'unità CD-ROM.
Spesso, corrisponde D.) Quindi fare clic su [Next] (Avanti).
Ins
erire il CD dei driver e selezionare l'opzione
14
Windows XP
Passaggio 3: Una volta che i driver vengono copiati e installati
sul disco, il processo sarà completato. Fare clic su [Finish]
(Fine) per uscire dall'istallazione guidata.
Dopo aver fatto clic su [Finish] (Fine), sulla barra delle
applicazioni viene visualizzato il messaggio seguente:
15
DRIVER VERIFICATION
Windows 98/Me
Passaggio 1: Fare clic con il pulsante destro del mouse sull'icona
[My Computer] (Risorse del computer) e selezionare [Properties]
(Proprietà).
Passaggio 2: Selezionare la scheda [Device Manager] (Gestione
periferiche) ed aprire la sezione [Network Adapters] (Schede
di rete). La scheda wireless a elevata potenza EliteConnect™
SMC2531W-B EU dovrebbe essere elencata in questo menu.
Selezionarla e fare clic su [Properties] (Proprietà).
Passaggio 3:
device is working properly] (La periferica funziona correttamente).
Se invece sono visualizzati messaggi di errore, è necessario
selezionare la scheda SMC e fare clic su [Remove] (Rimuovi).
Riavviare il computer
In Device Status (Stato periferica) è indicato: [This
e rieseguire il processo di installazione.
Windows 2000
Passaggio 1: Fare clic con il pulsante destro del mouse sull'icona
[My Computer] (Risorse del computer) e selezionare [Properties]
(Proprietà).
Passaggio 2: Selezionare la scheda Hardware e fare clic su
[Device Manager] (Gestione periferiche). Aprire la sezione
[Network Adapters] (Schede di rete). La scheda wireless a
elevata potenza EliteConnect™ SMC2531W-B EU dovrebbe
essere elencata in questo menu. Fare clic con il pulsante destro
del mouse sulla scheda e fare clic su [Properties] (Proprietà).
17
Driver Verification
Passaggio 3:
device is working properly] (La periferica funziona correttamente).
Se invece sono visualizzati messaggi di errore, è necessario fare
clic con il pulsante destro del mouse sulla scheda SMC e fare
clic su [Uninstall] (Disinstalla). Riavviare il computer e rieseguire
il processo di installazione.
In Device Status (Stato periferica) è indicato: [This
Windows XP
Passaggio 1: Fare clic su [Start] e selezionare [Control Panel]
(Pannello di controllo). Fare doppio clic sull'icona [Performance
and Maintenance] (Prestazioni e manutenzione) e selezionare
[System] (Sistema).
Passaggio 2: Selezionare la scheda Hardware e fare clic su
[Device Manager] (Gestione periferiche). Aprire la sezione
[Network Adapters] (Schede di rete). La scheda wireless a
elevata potenza EliteConnect™ SMC2531W-B EU dovrebbe
essere elencata in questo menu. Fare clic con il pulsante destro
del mouse sulla scheda e fare clic su [Properties] (Proprietà).
Passaggio 3: In Device Status (Stato periferica) è indicato: [This
device is working properly] (La periferica funziona correttamente).
Se invece sono visualizzati messaggi di errore, è necessario fare
clic con il pulsante destro del mouse sulla scheda SMC e fare
clic su [Uninstall] (Disinstalla). Riavviare il computer e rieseguire
il processo di installazione.
18
INSTALLAZIONE DELL'UTILITY
Windows 98SE/Me/2000/XP
Questo metodo di installazione semplifica notevolmente il
processo e consente l'utilizzo della funzione plug-and-play.
Basta
semplicemente eseguire l'Installazione guidata EZ,
riavviare il PC e inserire la scheda wireless a elevata potenza
EliteConnect™ SMC2531W-B EU. È facile come contare
fino a 3.
Passaggio 1: Inserire il CD dell'Installazione guidata EZ
e di documentazione.
Passaggio 2: Fare clic sul pulsante [Install Driver/Utility]
(Installa driver/utility).
19
Installazione dell'utility
Passaggio 3: Viene avviata l'installazione guidata. Fare clic
su [Next] (Avanti).
Passaggio 4: Viene offerta la possibilità di scegliere il percorso
in cui installare l'utility di configurazione. Si consiglia di utilizzare
il valore predefinito. Fare clic su [Next] (Avanti) per continuare.
20
Windows 98SE/Me/2000/XP
Viene inoltre data la possibilità di scegliere il nome della cartella
che apparirà nel menu [Start]. Si consiglia di utilizzare il valore
predefinito. Fare clic su [Next] (Avanti) per continuare.
21
Installazione dell'utility
Passaggio 5: Fare clic su [Next] (Avanti) per eseguire la copia
dei file di utility sul computer.
Il processo d'installazione dell'utility è stato completato. Fare
clic su [Finish] (Fine) per uscire dall'installazione guidata.
Passaggio 6: Spegnere il computer e inserire la PC Card.
Infine, riavviare il sistema operativo.
22
CONFIGURAZIONE
DELL
'UTILITY
Windows 98SE/Me/2000/XP
Quando il programma di utility è in esecuzione, viene visualizzata
l'icona di avvio rapido nell'angolo in basso a destra della barra delle
applicazioni. Se si è stabilito un collegamento corretto alla rete
wireless, l'icona sarà di colore VERDE. Se è di colore rosso, è
necessario verificare le impostazioni di rete e assicurarsi che l'access
point wireless sulla rete sia acceso. È possibile che sia necessario
riposizionare l'access point collocandolo in una posizione più
elevata per ottenere una potenza di segnale wireless maggiore.
Fare doppio clic sull'icona di avvio rapido nella barra delle
applicazioni. Viene visualizzata
consente un accesso rapido alle statistiche di gestione
impostazioni della scheda.
L'utility di configurazione include le schede seguenti:
l'utility di configurazione. Ciò
e alle
[Configuration] (Configurazione)
Consente di implementare Profile Management (Gestione profilo),
modificare dati SSID, modificare Tx Rate (Velocità Tx) e Operating
mode (Modalità di esecuzione) e abilitare la WEP a 64/128 bit.
[Link Information] (Informazioni sul collegamento)
Consente di visualizzare/monitorare lo stato della rete, i dati
trasmessi e le informazioni sul canale wireless.
[IP Information] (Informazioni IP)
Visualizza i dati TCP/IP e consente di rilasciare e rinnovare
gli indirizzi IP.
23
Configurazione dell'utility
[Site Survey] (Verifica sito)
Visualizza tutti gli access point compresi nella portata del segnale
della scheda wireless. Consente di selezionare la WLAN desiderata.
[Version information] (Informazioni sulla versione)
Mostra le informazioni sulla versione di driver e utility.
Configuration (Configurazione)
Quando si inizializza l'utility di configurazione, viene subito
visualizzata la finestra [Configuration] (Configurazione), che mostra
il profilo attualmente selezionato della scheda wireless. Fare clic
su [New] (Nuovo) per digitare un nuovo nome per il profilo corrente.
Fare clic su [Save] (Salva) per salvare le impostazioni correnti
del profilo selezionato. Fare clic su [Delete] (Elimina) per eliminare
il profilo corrente.
24
Configuration (Configurazione)
Le opzioni per [Operating Mode:] (Modalità di esecuzione) sono
[802.11 Ad Hoc] e [Infrastructure] (Infrastruttura). Le reti ad hoc
sono composte unicamente da client wireless. Nelle reti infrastruttura,
i client wireless si connettono alle LAN cablate tramite gli access
point wireless. Le opzioni presenti per la velocità di trasmissione
sono: [Auto] (Automatica), [1 Mbps], [2 Mbps], [5.5 Mbps] e [11 Mbps].
L'impostazione per [Channel:] (Canale:) può essere modificata
solo se si è connessi a una
configurare il canale sullo stesso canale
usato dagli altri client wireless del gruppo.
Per una più sicura trasmissione dati, si consiglia di abilitare la
WEP sulla propria WLAN. L'utility supporta l'inserimento di chiavi
esadecimali, ASCII e frasi password.
Per il formato esadecimale, la protezione viene attivata mediante
l'inserimento di chiavi a 10 cifre per la configurazione della WEP
a 64 bit e di chiavi a 26 cifre per la configurazione della WEP a
128 bit. Le chiavi consentite sono 0-9, A-F e a-f. Selezionare la
potenza di crittografia desiderata (64 bit o 128 bit), quindi inserire
le chiavi appropriate nei campi [Key 1] (Chiave 1), [Key 2] (Chiave 2),
[Key 3] (Chiave 3) o [Key 4] (Chiave 4). Ricordarsi di selezionare
il valore corretto per [Default Key:] (Chiave predefinita) e quindi
fare clic su [Apply changes] (Applica modifiche).
WLAN ad hoc. È quindi necessario
radio rispetto a quello
Per il formato ASCII, la protezione viene attivata mediante
l'inserimento di chiavi a 5 cifre per la configurazione della WEP
a 64 bit e di chiavi a 13 cifre per la configurazione della WEP
a 128 bit. Quindi inserire le chiavi appropriate nel campo Key
(Chiave) per le chiavi 1, 2, 3, o 4. Ricordarsi di selezionare il
valore corretto per [Default Key:] (Chiave predefinita) e fare
clic su [Apply changes] (Applica modifiche).
È anche possibile selezionare l'opzione [Passphrase] e inserire il
valore desiderato nella casella alla destra dell'opzione [Passphrase].
È necessario assicurasi di utilizzare la stessa frase password per
tutti i client/access point wireless. Una stringa frase password può
essere composta da un massimo di 32 caratteri alfanumerici.
25
Configurazione dell'utility
Link Information (Informazioni
sul collegamento)
[Associated BSSID] (BSSID associato)
Mostra l'indirizzo MAC dell'access point associato.
[Channel] (Canale)
Visualizza il canale configurato sull'access point.
[Current Tx Rate] (Velocità Tr corrente)
Visualizza il valore della velocità corrente della trasmissione.
[Throughput] (Dati trasmessi)
Visualizza il numero di pacchetti inviati e ricevuti.
[SSID]
Visualizza il nome del gruppo di lavoro della rete wireless
alla quale si è connessi.
26
IP Information (Informazioni IP)
[Link Quality:] (Qualità del collegamento)
Mostra la qualità relativa del collegamento (ad esempio, assenza
di errori di frame) della connessione wireless all'access point.
[Signal Strength:] (Intensità del segnale)
Mostra l'intensità relativa del segnale della connessione wireless
all'access point.
IP Information (Informazioni IP)
La schermata [IP Information] (Informazioni IP) visualizza le
informazioni sulle connessioni di rete e consente di rilasciare
e rinnovare le impostazioni IP.
27
Configurazione dell'utility
Site Survey (Verifica sito)
La scheda [Site Survey] (Verifica sito) consente di analizzare
e visualizzare tutti gli access point presenti sulla LAN wireless.
I dati sono organizzati in colonne indicanti [SSID], [BSSID], [Channel]
(Canale), [Encryption] (Crittografia), [Signal] (Segnale), e [Network
Type] (Tipo di rete). Il simbolo della chiave nella colonna Encryption
(Crittografia) significa che la rete è protetta da crittografia. È
necessario richiedere le informazioni WEP all'amministratore di
rete. Per selezionare una rete, basta semplicemente fare doppio
clic sugli SSID elencati nella colonna [SSID].
28
Version Information (Informazioni sulla versione)
Version Information (Informazioni
sulla versione)
La schermata [Version Information] (Informazioni sulla versione)
visualizza le informazioni e le date relative alla versione di driver
e applicazione.
29
DISATTIVAZIONE DELLA
C
ONFIGURAZIONE
ZERO IN WINDOWS XP
W
IRELESS
Si consiglia di utilizzare l'utility di configurazione SMC2531W-B EU
per la gestione della scheda PC wireless a elevata potenza.
Se si sta utilizzando l'utility SMC con Windows XP, è necessario
disabilitare la configurazione Wireless Zero. Attenersi alle seguenti
istruzioni.
Andare su [Control Panel] (Pannello di controllo) e aprire [Network
Connections] (Connessioni di rete). Fare clic con il tasto destro del
mouse su
wireless) e selezionare [Properties] (Proprietà). Selezionare la
scheda [Wireless Networks] (Reti wireless) e deselezionare la
casella di controllo [Use Windows to configure my wireless network
settings] (Utilizzare Windows per configurare le impostazioni
wireless).
[Wireless Network Connection] (Connessione di rete
di rete
31
TABELLA DISTANZE MASSIME
Importante!
Le distanze massime indicate di seguito sono livelli soglia
effettivamente testati. Tuttavia, esistono molte variabili da
considerare, ad esempio la costruzione o la composizione
di una barriera, l'interferenza presente nell'ambiente locale
che può avere un impatto sulle distanze, abbassando notevolmente
i relativi livelli soglia, rispetto a quelli indicati. Per ulteriori domande
o commenti sulle funzioni o le prestazioni di questo prodotto, o se
si desiderano ulteriori informazioni sulla linea completa dei prodotti
wireless, visitare il sito Web www.smc.com o www.smc-europe.com.
Per ogni prodotto venduto SMC Networks offre una garanzia
di soddisfazione di 30 giorni e una garanzia limitata per la durata
di vita del prodotto.
Tabella distanze wireless massime 802.11b
Condizioni ambientali Gamma di velocità e distanze
All'esterno:
Un ambiente nel raggio visivo
senza interferenze né
ostruzioni tra access point e
utenti.
All'interno:
Un tipico ambiente d’ufficio o
domestico con ostruzioni dal
pavimento al soffitto tra
access point e utenti.
11 Mbps 5,5 Mbps 2 Mbps 1 Mbps
120 m 225 m 465 m 830 m
85 m 165 m 315 m 475 m
33
RISOLUZIONE DEI PROBLEMI
Problemi di installazione più comuni
I problemi sono spesso causati da un conflitto con le altre periferiche
installate sullo stesso computer oppure dal software configurato
in modo errato. Se si riscontrano problemi con la scheda PC
wireless a elevata potenza 2,4GHz EliteConnect™ SMC2531W-B
EU, consultare l'elenco seguente per individuare e risolvere
il problema.
Se il computer non rileva la scheda wireless o i driver della rete non
vengono installati correttamente, controllare i seguenti elementi
prima di contattare l'assistenza tecnica SMC.
• Accertarsi che la scheda sia posizionata correttamente nello
slot PCMCIA. Controllare se sussistono problemi hardware,
ad esempio danni fisici alla scheda.
• Provare la scheda in un altro slot PCMCIA. Se ciò dà esito
negativo, provare la scheda in un sistema completamente
diverso oppure utilizzare un'altra scheda wireless nello
stesso slot.
• Verificare la presenza di conflitti delle risorse.
•
Assicurarsi che il computer utilizzi il BIOS più recente. Contattare
il produttore della scheda madre del laptop per informazioni
sull'aggiornamento del BIOS (es. Dell, Toshiba, ecc.).
• Se sul computer sono presenti altre schede di rete, è possibile
che si sia verificato un conflitto. Rimuovere tutte le schede dal
computer e provare ciascuna scheda wireless separatamente.
35
Risoluzione dei problemi
Problemi di connessione di rete
Se il LED sulla scheda non si illumina o se non è possibile accedere
alle risorse di rete dal computer, è possibile che vi sia un problema
con i collegamenti di rete. Effettuare i seguenti controlli prima
di contattare l'assistenza tecnica SMC.
• Accertarsi che sia installato il driver della scheda di rete adatto
al sistema operativo. Se necessario, provare a disinstallare e
reinstallare il driver. In questo caso, per prima cosa spegnere
il computer e rimuovere
il computer e aprire il menu [Start], andare su [Programs]
(Programmi), fare clic sulla cartella di programma [SMC2531W-B
EU 2.4GHz High Power WLAN Utility] e selezionare [Uninstall]
(Disinstalla). Quando viene richiesto, riavviare il computer.
Inserire il CD del driver ed eseguire nuovamente l'utility
Setup.exe. Quindi spegnere il computer, reinserire la scheda
SMC e riavviare. Il sistema operativo dovrebbe reinstallare
la scheda correttamente.
•
Accertarsi che il computer e tutte le altre periferiche di rete siano
alimentate correttamente. Se si sospetta che una presa elettrica
sia guasta, inserirvi un altro apparecchio per verificarne
il funzionamento.
la scheda SMC, quindi riavviare
• Se la stazione wireless non è in grado di comunicare con
un computer nella LAN Ethernet quando è configurata per la
modalità infrastruttura, provare a modificare il canale wireless
sull'access point. Accertarsi che il SSID sia lo stesso utilizzato
dall'access point per una stazione con il roaming disabilitato
o che sia lo stesso di quello utilizzato dagli access point
nell'ESS.
36
Risoluzione dei problemi
•
L'access point che si sta tentando di collegare è difettoso o
è configurato correttamente per accettare il segnale. Contattare
l'amministratore della rete wireless per ulteriori informazioni
sul collegamento alla LAN. Inoltre, eseguire la diagnostica
necessaria sull'access point per verificare che l'unità
sia perfettamente funzionante.
non
• Se non si riesce ad accedere a Internet, contattare l'ISP per
ricevere ulteriori istruzioni, dopo essersi accertati che i driver
per la scheda wireless siano installati correttamente.
37
TECHNICAL SPECIFICATIONS
Important Note:
The factory default settings of this router have been done in
a way to provide you with uninterrupted access and use of the
Internet. With this background for cost reasons we recommend
that you enter into a "flat rate" contract with your DSL-line provider.
Standards:
IEEE 802.11b
Wireless Data Rates (With Automatic Fall-back):
802.11b = 1/2/5.5/11 Mbps
Data Modulation Techniques:
802.11b (DSSS) = DBPSK, DQPSK, CCK
Host Interface:
16-bit PCMCIA V2.1 Type II, 5V key
Memory Size:
128Kx16 SRAM, 128Kx8 flash ROM
Sensitivity:
11 Mbps: <-85 dBm
5.5 Mbps: <-88 dBm
2 Mbps: <-90 dBm
1 Mbps: <-93 dBm
Operating Range:
Up to 2,722 ft
Network Configuration:
Ad-Hoc (Peer-to-Peer)
Infrastructure
Radio Signal Type:
Direct Sequence Spread Spectrum (DSSS)
39
Technical Specifications
Media Access Protocol:
CSMA/CA (Collision Avoidance) with ACK architecture 32-bit MAC
Security:
64/128-bit Wired Equivalent Privacy (WEP)
802.1x/Cisco LEAP/EAP TLS/EAP TTLS/EAP MD5
WPA (WiFi Protected Access)*
Channel Support (2.4GHz RF):
ETSI - 1-13
RF Output Power:
100 mW
Operating Systems:
Windows 98SE/Me/2000/XP
Antenna Type:
Two MMCX reverse connectors, support RX diversity
Antenna Gain:
0.23 dBi
LED Indicators:
Network Link (green)
Power (orange)
Power Voltage:
5.0 VDC ± 5%
Power Consumption:
Transmission mode - <450mA
Receive mode - <350mA
Power Save mode - 60mA
Dimensions:
3.38 in (L)* 2.13 in (W)* 0.2 in (H) without Antenna
40
Technical Specifications
Compliance:
ETSI 300 328, 300 826
WiFi Compliant
Temperature Range:
Operating: -0 C - +55 C
Storage: -10 C - +65 C
Humidity (non-condensing): 90%
* Available under Windows XP.
Support for Windows 98SE/Me/2000 will be available Q2 2004
41
D
OMANDE FREQUENTI
• Che cos'è una LAN wireless?
(FAQ)
Una rete locale che trasmette nell'etere, generalmente in una
frequenza sprovvista di licenza quale la banda 2,4 GHz.
Una LAN wireless non richiede l'allineamento delle periferiche
per eseguire trasmissioni nel raggio visivo come l'IrDA. Gli
access point wireless (stazioni base) sono collegati a un hub
o a un server Ethernet e trasmettono una frequenza radio
su un'area che copre da diverse centinaia fino a migliaia
di metri; questa frequenza può passare attraverso le pareti
ealtre barriere non metalliche. Gli utenti in roaming possono
spostarsi da un access point a un altro come in un sistema
di telefonia cellulare. I laptop utilizzano schede di rete
wireless da inserire in uno slot PCMCIA esistente oppure
contenute in schede PC, mentre i desktop e i server
autonomi utilizzano schede plug-in (ISA, PCI, ecc.).
• Che cos'è una rete AD HOC?
Una rete AD HOC è una rete peer to peer in cui tutti i nodi
sono client wireless. Per esempio, due PC con schede
wireless possono comunicare tra loro fintanto che si trovano
all'interno dell'area coperta. Un punto di estensione wireless
può ampliare l'area di una rete AD HOC.
• Che cos'è lo standard 802.11?
Una famiglia di standard IEEE per LAN wireless, introdotta
per la prima volta nel 1997. Lo standard 802.11 fornisce
trasmissioni a 1 o 2 Mbps nella banda 2.4 GHz, utilizzando
una tecnica FHSS (Frequency Hopping Modulation) oppure
43
Domande frequenti (FAQ)
DSSS (Direct Sequence Spread Spectrum), nota anche
come CDMA. Lo standard 802.11b definisce una velocità
di trasmissione dati di 11 Mbps nella banda 2,4GHz,
lo standard 802.11g-draft definisce una velocità di 54 Mbps
nella banda 2,4 GHz e lo standard 802.11a definisce
una velocità di 54 Mbps nella banda 5 GHz.
• Che cos'è un'infrastruttura?
Al fine di consentire ai componenti wireless di interagire con
le reti cablate tradizionali, è necessario un bridge di supporto
che funga da traduttore per tali componenti. È qui che entra
in gioco la modalità di rete o INFRASTRUTTURA. Un
ACCESS POINT è collegato alla rete mediante un cavo
Ethernet CAT5 connesso a un hub, uno switch o un altro PC.
I PC wireless possono pertanto comunicare con i computer
Ethernet cablati attraverso questo access point. L'area totale
della rete è limitata al raggio circostante questo access point.
Per ampliare quest'area, è possibile cablare alla rete ulteriori
access point. Questi access point comunicano tra loro
mediante cablaggi Ethernet, tuttavia non possono comunicare
in modalità wireless e devono essere cablati alla stessa rete.
I PC wireless singoli possono passare senza problemi da un
access point a un altro all'interno della stessa rete, grazie
a una funzionalità denominata ROAMING.
• Che cos'è la velocità Tr?
La velocità Tr o VELOCITÀ DI TRASFERIMENTO è la
velocità corrente alla quale opera il componente di rete.
I prodotti SMC-802.11b possono operare a velocità di 1 Mb,
2 Mb, 5,5 Mb e 11 Mbps. Una scheda wireless impostata
su AUTO (Automatico) tenterà di eseguire il collegamento
alla migliore velocità di trasmissione dati sulla rete.
44
Domande frequenti (FAQ)
• Che cos'è la soglia RTS?
(Request To Send)
Un segnale RS-232 inviato dalla stazione trasmittente alla
stazione ricevente, che richiede il permesso di trasmissione.
RTS è un metodo per evitare eventuali collisioni, utilizzato
da tutte le periferiche di rete wireless 802.11b. Spesso non
è necessario attivare o amministrare l'RTS. Potrebbe servire
solo in un ambiente a infrastruttura in cui tutti i nodi si trovano
nell'area dell'access point, ma non nella stessa area tra loro.
Si consiglia di mantenere il valore predefinito
dell'impostazione, lasciando disattivata questa funzione.
• Che cos'è un algoritmo di autenticazione?
L'algoritmo di autenticazione è il mezzo che autorizza una
stazione a comunicare con un'altra. In un sistema
qualsiasi stazione può richiedere l'autorizzazione,
conformemente allo standard WECA. In un sistema a chiave
condivisa, possono partecipare alla rete soltanto le stazioni
che possiedono una chiave crittografata segreta. Si tratta
di una chiave a basso livello di sicurezza che consente ai
dispositivi dotati di algoritmo a chiave condivisa di vedersi
a vicenda sulla LAN wireless.
aperto,
• Che cos'è il DBI?
La capacità di un'antenna di modulare il segnale
e focalizzarlo in una direzione specifica è detta Guadagno
d'antenna e si esprime in termini di forza maggiore del
segnale nella direzione desiderata rispetto alla peggior
antenna possibile, che distribuisce uniformemente il segnale
in tutte le direzioni (Trasmettitore isotropico). Per esprimere
la relazione con il riferimento isotropico, si utilizza
45
Domande frequenti (FAQ)
l'abbreviazione: "dBi".
omnidirezionale è tarata a 6-8 dBi,
che reindirizzando il segnale che sarebbe arrivato
direttamente sopra o sotto il livello orizzontale,
è disponibile orizzontalmente un segnale quadruplo.
Un riflettore parabolico può facilmente raggiungere
i 24 dBi.
La tipica antenna "stick"
il che indica
• Che cos'è la WEP?
WEP, abbreviazione di Wired Equivalent Privacy, è un
protocollo di sicurezza per LAN wireless (WLAN), definito
negli standard 802.11b e 802.11a.
La WEP è stata studiata per fornire lo stesso livello di
sicurezza di una LAN cablata. Le LAN sono implicitamente
più sicure delle WLAN, perché sono protette in una certa
misura dalla fisicità della loro struttura; infatti alcuni o tutti
i componenti della rete si trovano all'interno di un edificio che
può essere protetto da accessi non autorizzati. Le WLAN,
che utilizzano onde radio, non hanno la stessa struttura fisica
e, pertanto, sono maggiormente soggette a interferenze.
Il protocollo WEP ha lo scopo di garantirne la sicurezza,
crittografando i dati trasmessi tramite onde radio, affinché
siano protetti durante la trasmissione da un endpoint all'altro.
La funzione WEP (Wired Equivalent Privacy) utilizza
l'algoritmo RC4 PRNG, sviluppato da RSA Data Security, Inc.
46
Se l'access point wireless supporta il filtraggio MAC,
si consiglia di utilizzare questa funzione oltre alla WEP
(il filtraggio MAC è decisamente più sicuro della crittografia).
TERMINOLOGIA
10BaseT
Specifica di livello fisico per Ethernet di tipo doppino che utilizzano
cavi di tipo doppino non schermati a 10 Mbps. Questo è il tipo di
cavo LAN maggiormente utilizzato oggi, perché è molto economico
e semplice da installare. Utilizza connettori RJ-45 con una
lunghezza del cavo che raggiunge i 100 metri. Esistono due
versioni: STP (Shielded Twisted Pair), più costoso, e UTP
(Unshielded Twisted Pair), il cavo più utilizzato. Questi cavi
sono suddivisi in 5 categorie diverse. Tuttavia, soltanto 3 sono
generalmente utilizzate nelle LAN, rispettivamente la categoria 3,
4 e 5. Il cavo CAT 3 TP (Twisted Pair) fornisce una velocità
di trasmissione dati che raggiunge i 10 Mbps. Il cavo CAT 4 TP
fornisce una velocità di trasmissione dati che raggiunge i 16 Mbps.
Il cavo CAT 5 TP fornisce una velocità di trasmissione dati
che raggiunge i 100 Mbps.
Access point
Periferica capace di ricevere segnali wireless e trasmetterli alla
rete cablata e viceversa, creando così una connessione tra reti
cablate e wireless.
Ad hoc
Una LAN wireless ad hoc è composta da un gruppo di computer,
ciascuno dotato di schede LAN, collegato come una LAN wireless
indipendente.
BSS
BBS è l'acronimo di Basic Service Set. Si tratta di un access point
e di tutti i PC LAN ad esso associati.
CSMA/CA
(Carrier Sense Multiple Access with Collision Avoidance)
47
Terminologia
DHCP (Dynamic Host Configuration Protocol)
Protocollo che configura automaticamente le impostazioni TCP/IP
di ciascun computer sulla rete domestica.
DNS
DNS sta per Domain Name System e consente ai computer
host Internet di disporre di un nome di dominio (ad esempio,
www.smc.com) e uno o più indirizzi IP (ad esempio, 192.34.45.8).
Un server DNS mantiene un database di computer host e i rispettivi
nomi di dominio e indirizzi IP, in modo che quando viene richiesto
un nome di dominio (per esempio digitando "www.smc.com"
nel browser Internet), l'utente venga portato all'indirizzo IP
corrispondente. L'indirizzo del server DNS, utilizzato dai computer
all'interno della rete domestica, corrisponde alla posizione
assegnata al server DNS dall'ISP.
DSL
DSL sta per Digital Subscriber Line. Un modem DSL utilizza
le linee telefoniche esistenti per trasmettere dati a velocità elevate.
Ethernet
Standard per le reti di computer. Le reti Ethernet sono collegate
da cavi e hub speciali e trasferiscono i dati a una velocità
che raggiunge i 10 milioni di bit al secondo (Mbps).
ESS
ESS (ESS-ID, SSID) indicano Extended Service Set. È possibile
configurare più BSS per creare un ESS (Extended Service Set).
Gli utenti mobili della LAN possono effettuare il roaming tra diversi
BSS in un ESS (ESS-ID, SSID).
48
Terminologia
Full duplex
Consente di trasmettere e ricevere dati simultaneamente. Nelle
reti esclusivamente digitali, questa funzionalità si ottiene con due
coppie di fili. Nelle reti analogiche o nelle reti digitali che utilizzano
i vettori, si ottiene dividendo l'ampiezza di banda della linea
in due frequenze, una per l'invio e una per la ricezione.
Grande dorsale
L'infrastruttura principale di una rete. La parte della rete che
trasporta le informazioni da una posizione centrale a un'altra
posizione centrale in cui le informazioni non sono caricate
nel sistema locale.
Hub
Periferica di connessione centrale per supporti condivisi in una
topologia a stella.
Può non aggiungere alcun elemento alla trasmissione (hub passivo)
oppure contenere componenti elettronici che rigenerano i segnali
per aumentare la forza e monitorare l'attività (hub attivo/intelligente).
Gli hub possono essere aggiunti a topologie di bus; per esempio,
un hub può trasformare una rete Ethernet in una topologia
a stella per migliorare la risoluzione dei problemi.
Indirizzo IP
IP sta per Internet Protocol. Un indirizzo IP è composto da una
serie di quattro numeri separati da punti, che identifica un solo
computer host Internet in maniera univoca. Esempio: 192.34.45.8.
Indirizzo MAC (Media Access Control)
Un indirizzo MAC è l'indirizzo hardware di una periferica collegata
alla rete.
IP fisso
(vedere IP statico)
49
Terminologia
IP statico
Se il service provider ha assegnato un indirizzo IP fisso, inserire
l'indirizzo IP assegnato, la subnet mask e il gateway forniti dal
service provider.
ISP (Internet Service Provider)
Un ISP è una società che fornisce la connessione a Internet
a privati, nonché ad altre società od organizzazioni.
LAN
Rete di comunicazioni che serve gli utenti all'interno di un'area
geografica limitata. È composta da server, workstation, un sistema
operativo di rete e un collegamento per le comunicazioni. I server
sono computer ad alta velocità nei quali sono contenuti i programmi
e i dati condivisi dagli utenti della rete. Le workstation (client) sono
i PC degli utenti, che eseguono un'elaborazione autonoma
e accedono ai server di rete secondo necessità.
Le workstation prive di dischi o solo con l'unità floppy a volte
vengono utilizzate per recuperare tutto il software e i dati dal
server. Attualmente si utilizzano sempre più NC (Network computer)
"piccoli client" e terminali Windows. È possibile collegare localmente
una stampante a una workstation o a un server, rendendola così
disponibile in condivisione agli utenti della rete. LAN di piccole
dimensioni possono consentire a determinate workstation di
funzionare come server, facendo accedere gli utenti ai dati
contenuti sul computer di un altro utente. Queste reti peer-to-peer
sono spesso più semplici da installare e gestire, ma server preposti
specificamente a tale scopo forniscono prestazioni migliori e sono
in grado di gestire un volume di transazioni più elevato. In reti
di grandi dimensioni si utilizzano più server.
50
Terminologia
MDI / MDI-X (Medium Dependent Interface)
Chiamata anche porta uplink, è una porta su un hub o switch di
rete utilizzata per il collegamento ad altri hub o switch, eliminando
così la necessità di utilizzare un cavo crossover. La porta MDI non
attraversa le linee di trasmissione e ricezione come invece fanno
le porte regolari (MDI-X ports) collegate alle stazioni finali. La porta
MDI si collega alla porta MDI-X nell'altra periferica. Generalmente
su una periferica sono presenti una o due porte che possono essere
commutate tra MDI (non incrociata) e MDI-X (incrociata).
MDI - X (Medium Dependent Interface – X) (incrociata)
Una porta su un hub o switch di rete che incrocia le linee di
trasmissione in entrata e le linee di ricezione in uscita.
NAT (Network Address Translation)
Processo che consente a tutti i computer nella rete di casa di
utilizzare un solo indirizzo IP. La funzionalità NAT di Barricade
consente di accedere a Internet da qualsiasi computer all'interno
della rete domestica senza dover acquistare più indirizzi IP dall'ISP.
È possibile utilizzare la NAT (Network Address Translation) per
fornire a più utenti l'accesso a Internet con un solo account utente
o per mappare gli indirizzi locali per un server IP (ad esempio Web
o FTP) in indirizzi pubblici. In tal modo la rete è al sicuro contro
gli attacchi diretti di pirati informatici e fornisce una gestione più
flessibile, consentendo di modificare gli indirizzi IP di rete interni
senza incidere sull'accesso esterno alla rete. Per fornire l'accesso
a Internet a più utenti o per utilizzare la funzione Virtual Server
(Server virtuale), è necessario attivare la NAT.
Negoziazione automatica
Metodo di segnalazione che consente a ogni nodo di definire
la propria modalità di esecuzione (per es., 10/100 Mbps e half/full
duplex), nonché di individuare la modalità di esecuzione del nodo
adiacente.
51
Terminologia
NIC Fast Ethernet
Scheda di interfaccia di rete conforme allo standard IEEE 802.3u.
Questa scheda funziona a livello MAC (Media Access Control),
utilizzando la CSMA/CD (Carrier Sense Multiple Access with
Collision Detection).
Packet Binary Convulational Code(tm) (PBCC)
Tecnica di modulazione elaborata da Texas Instruments Inc. (TI)
che offre velocità di trasmissione dati che raggiungono i 22 Mbit/s
e caratterizzata da completa compatibilità retroattiva con le reti
wireless 802.11b esistenti.
PCI (Peripheral Component Interconnect)
Bus locale per PC fornito da Intel che garantisce un percorso di
dati ad alta velocità tra CPU e fino a 10 periferiche (video, disco,
ecc.). Il bus PCI funziona a 33 MHz, supporta percorsi
rete,
di dati a 32 bit e 64 bit e il bus mastering.
PPPoE (Point-to-Point Protocol over Ethernet)
Point-to-Point Protocol è un metodo di trasmissione dati protetto,
originariamente creato per connessioni remote. Il PPPoE serve
le connessioni Ethernet.
Roaming
Funzione che consente all'utente di spostarsi attraverso un dominio
particolare, senza perdere la connettività di rete.
Scheda
Periferica utilizzata per collegare i nodi utenti finali alla rete; ogni
scheda contiene un'interfaccia per un tipo specifico di computer
o bus di sistema, per es. EISA, ISA, PCI, PCMCIA, CardBus ecc.
52
Terminologia
Stazione di base
Nelle telecomunicazioni mobili, una stazione base è il ricevitore/
trasmettitore radio centrale che gestisce le comunicazioni con
gli impianti radiotelefonici mobili all'interno della propria area
di copertura. Nelle applicazioni di comunicazioni cellulari
e personali, ciascuna cellula o microcellula dispone di una
propria stazione base; ciascuna stazione base a sua volta
è interconnessa con le basi delle altre cellule.
Subnet mask
Una subnet mask, che può essere una parte delle informazioni
TCP/IP fornite dall'ISP, è una serie di quattro numeri configurati
come un indirizzo IP. Viene utilizzata per creare numeri di indirizzi
IP da utilizzare solo all'interno di una particolare rete (al contrario
dei numeri di indirizzi IP validi riconosciuti da Internet).
TCP/IP (Transmission Control Protocol/Internet Protocol)
Si tratta del protocollo standard per la trasmissione di dati
su Internet.
TCP (Transmission Control Protocol)
TCP e UDP (User Datagram Protocol) sono i due protocolli di
trasporto in TCP/IP. TCP assicura che un messaggio venga inviato
accuratamente e per intero. Tuttavia, per comunicazioni vocali
e video in tempo reale, non c'è tempo o motivo per correggere
gli errori, quindi si utilizza UDP.
UDP (User Datagram Protocol)
Protocollo all'interno della suite di protocolli TCP/IP utilizzato in
sostituzione di TCP quando non è richiesta una consegna affidabile.
Ad esempio, l'UDP è utilizzato per il traffico audio e video in tempo
reale dove i pacchetti persi vengono semplicemente ignorati, dato
che non si ha abbastanza tempo a disposizione per ritrasmetterli.
Se viene utilizzato l'UDP ed è richiesta una consegna affidabile,
il controllo della sequenza dei pacchetti e la notifica degli errori
devono essere scritte nelle applicazioni.
53
COMPLIANCES
EC Conformance Declaration
SMC contact for these products in Europe is:
SMC Networks Europe,
Edificio Conata II,
Calle Fructuós Gelabert 6-8, 2
08970 - Sant Joan Despí,
Barcelona, Spain.
This RF product complies with R&TTE Directive 99/5/EC. For the evaluation
of the compliance with this Directive, the following standards were applied:
• Electromagnetic compatibility and radio spectrum matters (ERM)
EN300 328-1 (2001-12)
EN300 328-2 (2001-12)
• Electromagnetic Compatibility (EMC) Standard for radio equipment
and services
EN301 489-1
EN301 489-17
• Safety Test
EN60950
o
, 4a,
Safety Compliance
Wichtige Sicherheitshinweise (Germany)
Bitte lesen Sie diese Hinweise sorgfältig durch.
1.
2. Heben Sie diese Anleitung für den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen.
Verwenden Sie keine Flüssigoder Aerosolreiniger. Am besten
eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschlu ßsteckdose soll nahe dem Gerät angebracht und leicht
zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten.
Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
i
Compliances
7. Die Belüftungsöffnungen dienen der Luftzirkulation, die das Gerät vor
Überhitzung schützt. Sorgen Sie dafür, daß diese Öffnungen nicht
abgedeckt werden.
8. Beachten Sie beim Anschluß an das Stromnetz die Anschlußwerte.
9. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen
kann. Es sollte auch nichts auf der Leitung abgestellt werden.
10. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu
beachten.
11. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten
es vom Stromnetz trennen. Somit wird im Falle einer Überspannung
Beschädigung vermieden.
12. Durch die Lüftungsöffnungen dürfen niemals Gegenstände
Flüssigkeiten in das Gerät gelangen. Dies könnte einen
elektrischen Schlag auslösen.
13.
Öffnen sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen
Sicherheit nur von authorisiertem Servicepersonal
geöffnet werden.
oder
Brand bzw.
14. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz
zu trennen und von einer qualifizierten Servicestelle zu überprüfen:
a. Netzkabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
c. Das Gerät war Feuchtigkeit ausgesetzt.
d.
Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert
oder Sie mit Hilfe dieser
e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.
Wenn das Gerät deutliche Anzeichen eines Defektes
f.
Anleitung keine Verbesserung erzielen.
aufweist.
15. Stellen Sie sicher, daß die Stromversorgung dieses Gerätes nach der
EN 60950 geprüft ist. Ausgangswerte der Stromversorgung sollten die
Werte von AC 7,5-8V, 50-60Hz nicht über oder unterschreiten sowie den
minimalen Strom von 1A nicht unterschreiten. Der arbeitsplatzbezogene
Scha
lldruckpege
weniger.
l nach DIN 45 635 Teil 1000 beträgt
70dB(A)
Sie
eine
oder
ii
LEGAL INFORMATION
AND
SMC's Limited Warranty Statement
SMC Networks Europe ("SMC") warrants its products to be free from defects in
workmanship and materials, under normal use and service, for the applicable
warranty term. All SMC products carry a standard 2 year limited warranty from
the date of purchase from SMC or its Authorized Reseller. SMC may, at its own
discretion, repair or replace any product not operating as warranted with a similar
or functionally equivalent product, during the applicable warranty term. SMC will
endeavour to repair or replace any product returned under warranty within 30
days of receipt of the product. As new technologies emerge, older technologies
become obsolete and SMC will, at its discretion, replace an older product in its
product line with one that incorporates these newer technologies.
The standard limited warranty can be upgraded to a 5 year Limited Lifetime *
warranty by registering new products within 30 days of purchase from SMC or its
Authorized Reseller. Registration can be accomplished via the enclosed product
registration card or online via the SMC web site. Failure to register will not affect
the standard limited warranty. The Limited Lifetime warranty covers a product
during the Life of that Product, which is defined as a period of 5 years from the
date of purchase of the product from SMC or its authorized reseller.
All products that are replaced become the property of SMC. Replacement
products may be either new or reconditioned. Any replaced or repaired product
carries, either a 30-day limited warranty or the remainder of the initial warranty,
whichever is longer. SMC is not responsible for any custom software or firmware,
configuration information, or memory data of Customer contained in, stored on, or
integrated with any products returned to SMC pursuant to any warranty. Products
returned to SMC should have any customer-installed accessory or add-on
components, such as expansion modules, removed prior to returning the product
for replacement. SMC is not responsible for these items if they are returned with
the product.
Customers must contact SMC for a Return Material Authorization number prior
to returning any product to SMC. Proof of purchase may be required. Any product
returned to SMC without a valid Return Material Authorization (RMA) number
clearly marked on the outside of the package will be returned to customer at
customer's expense. Customers are responsible for all shipping charges from
their facility to SMC. SMC is responsible for return shipping charges from SMC to
customer.
CONTACTS
iii
Legal Information and Contacts
WARRANTIES EXCLUSIVE: IF A SMC PRODUCT DOES NOT OPERATE AS
WARRANTED ABOVE, CUSTOMER'S SOLE REMEDY SHALL BE REPAIR OR
REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC'S OPTION. THE
FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU
OF ALL OTHER WARRANTIES OR CONDITIONS, EXPRESSED OR IMPLIED,
EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE,
INCLUDING WARRANTIES OR CONDITIONS OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. SMC NEITHER ASSUMES NOR
AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER
LIABILITY IN CONNECTION WITH THE SALE, INST ALLATION, MAINTENANCE
OR USE OF ITS PRODUCTS. SMC SHALL NOT BE LIABLE UNDER THIS
WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THE ALLEGED
DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY
CUSTOMER'S OR ANY THIRD PERSON'S MISUSE, NEGLECT, IMPROPER
INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO REPAIR, OR
ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE, OR BY
ACCIDENT, FIRE, LIGHTNING, OR OTHER HAZARD.
LIMITATION OF LIABILITY: IN NO EVENT, WHETHER BASED IN CONTRACT
OR TORT (INCLUDING NEGLIGENCE), SHALL SMC BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE
DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE, LOSS OF BUSINESS,
OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH
THE SALE, INST ALLATION, MAINTENANCE, USE, PERFORMANCE, FAILURE,
OR INTERRUPTION OF ITS PRODUCTS, EVEN IF SMC OR ITS AUTHORIZED
RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED
WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES FOR CONSUMER PR ODUCTS , SO THE ABOVE LIMIT ATIONS AND
EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM COUNTRY TO
COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT
YOUR STATUTORY RIGHTS.
* Under the limited lifetime warranty, internal and external power supplies, fans,
and cables are covered by a standard one-year warranty from date of purchase.
Full Installation Manual
Full installation manuals are provided on the Installation CD-Rom. Manuals
in other languages than those included on the CD-Rom are provided on
www.smc-europe.com
(section support).
iv
Legal Information and Contacts
Firmware and Drivers
For latest driver, technical information and bug-fixes please visit
www.smc-europe.com
Contact SMC
Contact details for your relevant countries are available on www.smc-europe.com
and www.smc.com
Statement of Conditions
In line with our continued efforts to improve internal design, operational function,
or reliability, SMC reserves the right to make changes to the product(s) described
in this document without notice. SMC does not assume any liability that may occur
due to the use or application of the product(s) described herein. In order to obtain
the most accurate knowledge of installation, bug-fixes and other product related
information we advise to visit the relevant product support page at
www.smc-europe.com
is subject to change without notice.
Limitation of Liability
In no event, whether based in contract or tort (including negligence), shall SMC be
liable for incidental, consequential, indirect, special or punitive damages of any
kind, or for loss of revenue, loss of business or other financial loss arising out of
or in connection with the sale, installation, maintenance, use, performance, f ailure
or interruption of its products, even if SMC or its authorized reseller has been
adviced of the possiblity of such damages.
(section support).
.
and/
before you start installing the equipment. All information
Copyright
Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate
and reliable. However, no responsibility is assumed by SMC for its use, nor for
any infringements of patents or other rights of third parties which may result from
its use. No license is granted by implication or otherwise under any patent or
patent rights of SMC. SMC reserves the right to change specifications at any
time without notice.
Trademarks
SMC is a registered trademark and EZ Connect is a trademark of SMC Networks,
Inc. Other product and company names are trademarks or registered trademarks
of their respective holders.
v
Loading...
