SMC2455W

Tack för att du köpte den trådlösa accesspunkten för automatisk avkänning EZ Connect™ Turbo 2.4GHz 11/22 Mbps.Den trådlösa accesspunkten EZ Connect™ Turbo är en perfekt enhet om du vill lägga till trådlös anslutning i Ethernet-nätverk, eller utöka ett befintligt trådlöst nätverk. Med plug and play-installation kan användaren enkelt installera den trådlösa accesspunkten på några få minuter.Eftersom den trådlösa accesspunkten EZ Connect™ Turbo både tillhandahåller Windows-baserade och webb-baserade administrationsverkyg kan det hanteras från vilken PC-dator som helst i nätverket. För att säkra trådlös anslutning använder den trådlösa accesspunkten EZ Connect™ Turbo 64/128/256-bitars WEP-kryptering (Wired Equivalent Privacy).

Viktiga funktioner:

• IEEE 802.11b trådlös höghastighetsanslutning upp till 22 Mbit/s.

•Hanterar extra moduleringsteknik: PBCC (Packet Binary Convolutional Coding).

•Plug-and-play-installation.

• 64/128/256-bitars WEP-kryptering och MAC-adressfilterfunktion för säker trådlös dataöverföring.

•Hanterar maximalt 253 användare.

Kompatibilitet:

• IEEE 802.3, 802.3u.

• IEEE 802.11b.

•Hanterar Wi-Fi.

I paketet den trådlösa accesspunkten EZ Connect Turbo ingår följande:

•En den trådlösa accesspunkten EZ Connect™ Turbo 11/22 Mbps.

•En CD-skiva med installationsguide för EZ, verktygets programvara och komplett dokumentation.

•En nätadapter.

•En handbok.

Minimikrav:

•Ett vägguttag (100 240V, 50 60Hz) för strömförsörjning till den trådlösa accesspunkten EZ Connect™ Turbo.

•En tillgänglig RJ-45-port på en 10BASE-T/100BASE-TX Ethernet-enhet.

Avsnitt 1 | Komma igång

Placering

Välj en plats för den trådlösa accesspunkten EZ Connect™ Turbo. Den bästa platsen brukar vara i mitten av området med trådlös täckning.

Anslut Ethernet-kabeln

Den trådlösa accesspunkten EZ Connect™ Turbo ska kopplas till ett nätverks switch eller hubb som är ansluten till en DHCP-server, eller till en Barricade Broadband Router. Anslut Acces Point till routern, hubben eller switchen med en standardkabel av typen Category 5 UTP Ethernet med en RJ-45-kontakt.

Anslut elkabeln

Anslut nätadapterkabeln till uttaget för 5 V likström på den bakre panelen.

Varning! Använd endast den nätadapter som levererades med

SMC2455W.Använder du en annan nätadapter skadas enheten och garantin gäller inte.

Antenner

Lysdioder:

•Power (Strömförsörjning)

•Wireless Transmit/Receiver (Trådlös överföring/ mottagning)

•Ethernet Link/Activity (Ethernet länk/aktivitet)

1.1 | Lysdioder på den trådlösa accesspunkten EZ Connect™ Turbo 11/22 Mbps

Följande diagram visar lysdioderna på den trådlösa accesspunkten EZ Connect™ Turbo.Den trådlösa accesspunkten EZ Connect™ Turbo har 2 externa antenner som är justerbara för bästa trådlösa mottagning.

På framsidan av den trådlösa accesspunkten finns 3 lysdioder med tillhörande namn. När du ansluter Access Point till nätverket är lysdioderna på, av eller blinkar,vilket indikerar följande lägen.

1.2 | Återställa den trådlösa accesspunkten SMC2455W EZ Connect™ Turbo 11/22 Mbps

För att avhjälpa tillfälliga anslutningsproblem kan du återställa den trådlösa accesspunkten SMC2455W på följande sätt:

•Med återställningsknappen på baksidan av enheten.

•Du kan återställa enheten eller dess fabriksinställningar med hjälp av webbverktyget.

Använda återställningsknappen på baksidan av enheten SMC2455W

1. Leta reda på knappen [Reset] (Återställ) på baksidan av

Access Point.

Ljus På Av Blinkar

Ethernet Ethernet-anslutning Ingen Ethernet- Data skickas eller

anslutning tas emot via Ethernet-

anslutning

Trådlös Trådlös Ingen trådlös Data skickas eller

anslutning anslutning tas emot via trådlös

anslutning

Ström/status Har ström Saknar ström E/T

2. Dra ut stickproppen ur uttaget på baksidan av Access Point i 5 sekunder.

3. Håll ner knappen [Reset] (Återställ). Du kan behöva ett stift eller något annat spetsigt objekt för att hålla ner knappen.

4. Sätt in stickproppen i uttaget på den trådlösa accesspunkten medan du håller ner knappen [Reset] (Återställ).

5. Lysdioden “TX/RX” lyser med fast sken och sedan blinkar den 5-6 gånger.

6. Därefter blinkar lysdioden “LINK/ACT” snabbt flera gånger.

7. Släpp knappen [Reset] (Återställ).

8. Dra ut stickproppen ur uttaget på Access Point i 2 sekunder, och sätt därefter i den igen.

9. Access Point startas om och lysdioderna återgår till normalläget.

Använda webbverktyget

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Tools] (Verktyg) på navigationsmenyn till vänster och därefter på alternativet [Reset] (Återställ).

3. Klicka på knappen [APPLY] (Verkställ) för att verkställa återställningsprocessen.

4. Enheten startas om och återställer SMC2455W.

Återställa SMC2455W till fabriksinställningarna med hjälp av webbverktyget

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Tools] (Verktyg) på navigationsmenyn till vänster och därefter på alternativet [Configuration Tools] (Konfigurationsverktyg).

3. Klicka på knappen [Default] (Standard) om du vill återställa enheten till fabriksinställningarna.

4. Enheten startas om och SMC2455W återställs till fabriksinställningarna.

Obs! Om du ställer in att SMC2455W ska DHCP-aktiveras och

ändrar IP-adressen eller inställningarna för trådlös kommunikation i SMC2455W behöver du konfigurera om enheten med hjälp av Windows-verktyget för att kunna komma åt webbverktyget igen.

Avsnitt 2 | Trådlösa anslutningar

Den trådlösa accesspunkten EZ Connect™ Turbo bygger på standarden IEEE 802.11b Wi-Fi för nätverksanslutning genom radiosändning. Radiovågorna (802.11b) sänds i alla riktningar och går igenom väggar och golv.Den effektiva räckvidden för trådlös överföring och överföringshastigheten beror på flera faktorer som beskrivs i det följande avsnittet.

2.1 | Rekommendationer för bästa trådlösa prestanda

Med hjälp av den här informationen kan du få bästa trådlösa räckvidd, täckning och överföringshastighet för de trådlösa enheterna:

•Du bör placera den trådlösa accesspunkten i mitten av det trådlösa nätverket.

•Radiosignaler kan färdas snabbare utanför byggnader,och bästa prestanda får du om det finns fri sikt mellan de trådlösa komponenterna.

• Om du placerar trådlösa komponenter högt undviks hinder och du får bättre anslutning.

•Byggnadsdelar, som metallramar, gips- och betongväggar och golv,reducerar radiosignalernas styrka. Undvik att placera den trådlösa accesspunkten intill väggar, stora fasta objekt, eller intill stora metallobjekt som datorer, bildskärmar och apparater (t.ex. mikrovågsugnar).

•De trådlösa signalernas räckvidd, hastighet och styrka kan störas av andra trådlösa nätverk och enheter i närheten. Elektromagnetiska enheter som arbetar inom frekvensområdet 2,4 GHz, som radioapparater och trådlösa telefoner, kan också störa trådlös överföring.

2.2 | Justera antennerna

Antennerna på SMC2455W kan justeras för bästa radiomottagning. Starta med antennerna riktade rakt uppåt och justera dem i tur och ordning om det är dålig mottagning.Vissa områden, som direkt under antennerna, får relativt svag mottagning. Mottagningen blir inte bättre om du riktar antennerna mot en annan trådlös komponent.

Viktigt! Aktivera den trådlösa säkerheten WEP (Wired

Equivalent Privacy) för att skydda nätverket mot intrång. Mer information finns i avsnitt 6. Där får du anvisningar om hur du konfigurerar WEP på SMC2455W.

2.3 | Avståndstabell för trådlös anslutning

Följande avståndstabell visar sambandet mellan områden med trådlös täckning och överföringshastighet för SMC2455W under vanliga installationsförhållanden.

* Utomhusmiljö: Område där användaren kan se den trådlösa

accesspunkten EZ Connect™ Turbo och inga störningar eller hinder förekommer.

** Inomhusmiljö: Vanlig kontors- eller hemmiljö med hinder

som räcker från tak till golv mellan den trådlösa accesspunkten EZ Connect™ Turbo och enheten för trådlös sändning, t.ex. en trådlös klient.

Hastighet (Mbit/s) Utomhusmiljö* Inomhusmiljö**

11 Mbit/s 160 m 72 m

5,5 Mbit/s 195 m 73 m

2 Mbit/s 255 m 73 m 1 Mbit/s 350 m 75 m

2.4 | Trådlös säkerhet (WEP)

Var och en som befinner sig inom det trådlösa nätverkets räckvidd är en potentiell säkerhetsrisk. Om nätverket inte har några säkerhetsfunktioner aktiverade kan en person utanför den byggnad eller det kontor där nätverket befinner sig,men inom den trådlösa räckvidden, komma åt nätverket och alla data som överförs via det. SMC-nätverkens trådlösa enheter använder den trådlösa säkerhetsstandarden WEP (Wired Equivalent Privacy) som hindrar obehöriga från att komma åt nätverket via en trådlös anslutning. Säkerhetsfunktionen använder en säker nätverksnyckel som kallas WEP.WEP-nyckeln krypterar trådlösa data så att de bara kan läsas med hjälp av datorer med motsvarande WEP-nyckel.WEP-nyckeln sparas på varje trådlös enhet så att data kan krypteras och dekrypteras vid överföringen.

Om du överför privat information via den trådlösa anslutningen rekommenderar vi att du aktiverar WEP för den trådlösa accesspunkten EZ Connect™ Turbo.Mer information om WEP och säkerhet finns i avsnitt 6.

Avsnitt 3 | Installation

Vanliga användningsområden för SMC:s trådlösa accesspunkten EZ Connect™ Turbo:

• Inom hemnätverk för att dela enheter.

•Trådlös multimedia.

• På kontor för trådlös förlängning av Ethernet-nät.

• För snabb installation av temporära nätverk.

Standardkonfigurationen för den trådlösa accesspunkten EZ Connect™ Turbo är:

SSID: WLAN AP-namn: SMC IP-adress: DHCP Subnätmask: DHCP Gateway: DHCP

SMC2455W är en plug-and-play-enhet. När du ansluter Access Point till nätverket får den automatiskt en IP-adress från DHCPservern och börjar att ansluta trådlöst enligt det aktuella nätverkets IP-konfiguration.

3.1 | Kontrollera utrustning och behörighet

Ha följande tillgängligt vid den dator där du tänker installera programvaran för verktyget den trådlösa accesspunkten EZ Connect™ Turbo:

• CD-skivan för den trådlösa accesspunkten EZ Connect™ Turbo.

•De här installationsanvisningarna.

Kontrollera följande innan du fortsätter med installationen av verktyget:

•Att du har administratörsbehörighet på den dator som du jobbar med. På datorer med operativsystemen Windows 2000 eller Windows XP måste du vara administratör för att installera programvaran och ändra nätverkets inställningar. Om du inte kan köra installationen, loggar du ut via Startmenyn och därefter loggar du in som administratör. Om du inte har administratörsbehörighet, kontakta systemadministratören.

•Avaktivera alla antivirusprogram eller andra program som kan hindra installationsprocessen.

Så här installerar du verktygsprogrammet för den trådlösa accesspunkten: Sätt in CD-skivan “SMC2455W Utility and Documentation”i CD-enheten. Om CD-skivan inte startas automatiskt inom några sekunder, öppna Den här datorn, dubbelklicka på CD-ikonen och därefter dubbelklickar du på Setup.exe. Välkomstskärmen bör visas nu.

3.2 | Installera verktygets programvara

1. Där klickar du på alternativet [Install Utility]

(Installationsverktyg) för att starta installationsguiden.

2. Klicka på knappen [Next >] (Nästa) för att bekräfta installa-

tionen.

3. Konfigurera installationssökvägen och klicka därefter på

knappen [Next >] (Nästa) för att fortsätta.

* Vi rekommenderar att du väljer standardmappnamnet.

4. Klicka på knappen [Finish] (Slutför) för att slutföra installa-

tionsprocessen.

Avsnitt 4 | Åtkomst till SMC2455W

Den trådlösa accesspunkten EZ Connect™ Turbo kan konfigureras och hanteras med hjälp av två olika verktyg.Båda verktygen har samma funktioner.

•Windows-verktyget.

•Webbverktyget.

4.1 | Använda Windows-verktyget

1. Klicka på [Start] och därefter på [Programs], [SMC2455W Access Point Utility] och [SMC2455W Access Point Utility].

2. Verktyget söker igenom nätverket efter den trådlösa accesspunkten EZ Connect™ Turbo.När det har hittat SMC2455W kan du visa de aktuella inställningarna och utföra nödvändiga ändringar.

Obs! Om verktyget inte hittar den trådlösa accesspunkten vid

första sökningen, klicka på knappen [Refresh] (Uppdatera).

3. När du har loggat in på Windows-verkyget kan du:

•Visa information om länkar och enheter.

•Kontrollera i den tillgängliga den trådlösa accesspunkten

EZ Connect™ Turbos (SMC2455W) som finns i nätverket om du har fler än en SMC2455W installerad.

•Konfigurera trådlösa inställningar och TCP/IP-inställningar.

•Konfigurera trådlös säkerhet (WEP).

4.2 | Använda webbverktyget

1. Starta webbläsaren. (d.v.s. Internet Explorer eller Netscape)

2. I adressfältet skriver du in den IP-adress som är konfigurerad för den trådlösa accesspunkten. (IP adressen för SMC2455W är som standard 192.168.2.50)

Obs! SMC2455W är DHCP-aktiverad som standard.Om du inte

känner till IP-adressen som har tilldelats av DHCP-serven, använd Windows-verktyget eller titta i listan med DHCPklienter för att få rätt IP-adress. Finns det inte någon DHCP-server i nätverket ställer SMC2455W automatiskt in IP-adressen: 192.168.2.50.

3. Logga in på webbverktyget. Det fabriksinställda lösenordet till SMC2455W är “default” skrivet med gemener.

4. När du har loggat in på webbverkyget kan du:

•Konfigurera trådlösa inställningar och TCP/IP-inställningar.

•Konfigurera trådlös säkerhet (WEP).

•Konfigurera MAC-adressfilter.

•Ändra administratörslösenordet.

•Visa anslutningsstatus och information om Access Point.

•Återställa/återskapa den trådlösa accesspunkten.

•Uppgradera fast programvara.

Avsnitt 5 | Konfigurera

SMC2455W den trådlösa accesspunkten EZ Connect™ Turbo kan konfigureras från både Windows- och webbverktyget. Eftersom den trådlösa accesspunkten EZ Connect™ Turbo levereras med en DHCP-aktiverad standardkonfiguration autokonfigureras enheten till vilken nätverksinställning som helst.

5.1 | Konfigurera den trådlösa accesspunkten med

hjälp av Windows-verktyget

1. Logga in på SMC2455W med Windows-verktyget. (Mer information finns i avsnitt 4.1)

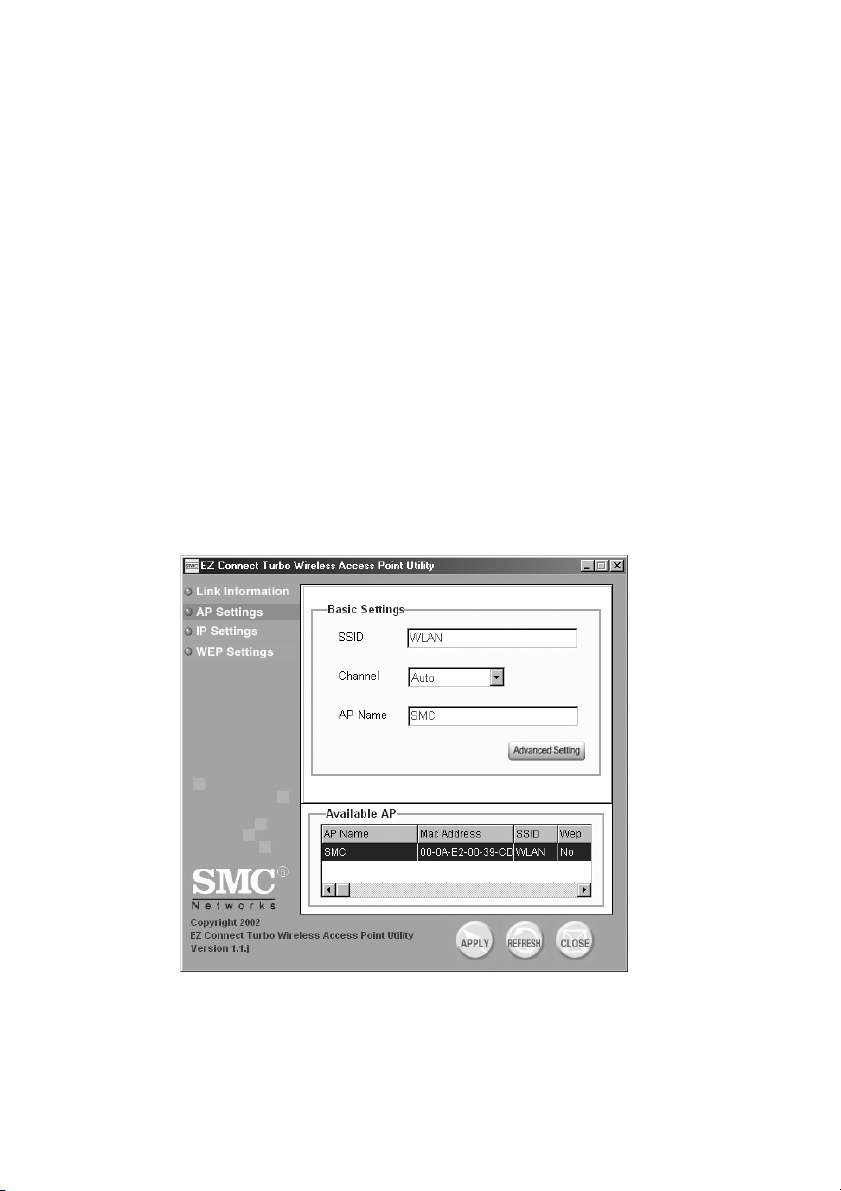

2. På sidan “LINK INFORMATION” finns detaljerad information om den SMC2455W-enhet som du använder. Om du vill ändra de trådlösa inställningarna, klicka på knappen [AP Settings] (AP-inställningar).

3. I det här avsnittet kan du göra följande inställningar:

• SSID.

•Channel (Kanal).

• AP Name (AP-namn).

•Advanced Settings (Avancerade inställningar).

4. Klicka på knappen [Apply] om du vill spara ändringarna.

5. Om du vill ändra IP-inställningarna, klicka på knappen [IP Settings] (IP-inställningar).

6. I det här avsnittet kan du göra följande inställningar:

• DHCP/Fixed IP address (Fast IP-adress).

• IP Address (IP-adress).

•Subnet Mask (Subnätmask).

•Gateway.

7. Klicka på knappen [Apply] (Verkställ) om du vill spara ändrin- garna.

5.2 | Konfigurera den trådlösa accesspunkten med

hjälp av webbverktyget Setup Wizard (Installationsguiden)

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Setup Wizard] (Installationsguide).

3. Installationsguiden leder dig steg för steg genom den grundläggande konfigureringen av SMC2455W. Med guiden kan du göra följande inställningar:

• SSID.

•Channel (Kanal).

• WEP (Wired Equivalent Privacy).

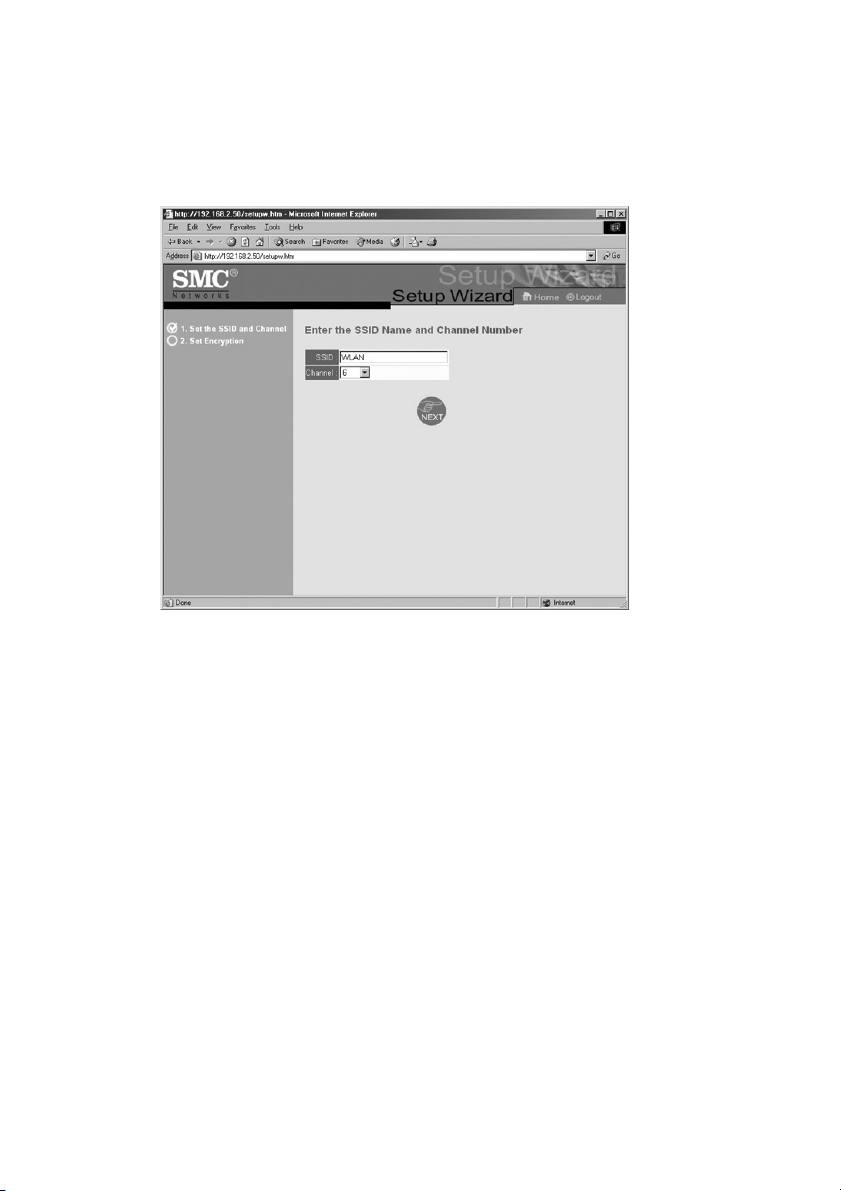

4. Guidens första steg är att konfigurera:

• SSID.

•Wireless Channel (Trådlös kanal (standardkanal är 6)).

5. När du är klar med det steget, klicka på knappen [NEXT] (Nästa).

6. Guidens andra steg är att konfigurera WEP-krypteringen:

Obs! Är det första gången som du arbetar med trådlösa nät-

verk rekommenderar vi att du låter WEP vara avaktiverat tills anslutningen är klar.Aktivera sedan säkerhetsfunktionen på både Access Point och på den trådlösa klienten.

7. När du är klar med det steget, klicka på knappen [FINISH] (Slutför) om du vill spara inställningarna och starta om Access Point. Om du gör det loggar Access Point ut dig från webbverktyget.

5.3 | Konfigurera den trådlösa accesspunkten med

hjälp av webbverktyget Advanced Setup (Avancerade inställningar)

Med alternativet för avancerade inställningar får du fler konfigureringsalternativ för SMC2455W Access Point.

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Om du vill ändra IP-konfigurationen för SMC2455W, klicka på länken [LAN] (Lokalt nätverk) på navigationsmenyn till vänster.

I det här avsnittet kan du konfigurera följande inställningar:

•Konfiguration av Static IP (Fast IP-adress) eller DHCP.

För de fasta IP-inställningarna kan du konfigurera:

• IP Address (IP-adress).

•Subnet Mask (Subnätmask).

•Gateway.

4. När du är klar med inställningarna, klicka på knappen [APPLY] (Verkställ) om du vill spara inställningarna och starta om Access Point.

5. Konfigurera de trådlösa inställningarna genom att klicka på länken [Wireless] (Trådlös) på navigationsmenyn till vänster och välj alternativet [Configuration] (Konfigurering).

I det här avsnittet kan du konfigurera:

• AP Name (AP-namn).

• SSID.

•Transmission Rate (Överföringshastighet).

•Basic Rate (Bashastighet).

•Channel (Kanal).

•Preamble (Inledningsfil).

•Beacon Interval (Beacon-intervall).

•RTS Threshold (Tröskelvärde för RTS).

•Fragmentation Threshold (Tröskelvärde för fragmentering).

• DTIM Interval (DTIM-intervall).

•Authentication Type (Autentiseringstyp).

•Antenn.

• SSID Broadcast (SSID-sändning).

6. När du är klar med inställningarna, klicka på knappen [APPLY] (Verkställ) om du vill spara inställningarna och starta om Access Point.

Avsnitt 6 | Säkerhet

Med WEP (Wired Equivalent Privacy) skyddas dina data vid trådlös överföring. Den trådlösa accesspunkten EZ Connect™ Turbo hanterar 3 krypteringsnivåer med 64-/128-/256-bitar, både i HEX- och ASCII-format. I tabellen nedan ser du vilka nycklar och format som kan användas.

SMC2455W hanterar också säkerhetsfunktionen för MAC-adressfiltrering (Media Access Control). Med funktionen kan du spärra ut okända MAC-adresser från det trådlösa nätverket.

Obs! Alternativet för MAC-filtrering är endast tillgängligt om

du använder webbverktyget.

6.1 | Konfigurera WEP med hjälp av Windows-

verktyget

1. Logga in på SMC2455W med Windows-verktyget. (Mer information finns i avsnitt 4.1)

2. Klicka på knappen [WEP Settings] (WEP-inställningar).

64-bit 128-bit 256-bit Tecken-

begränsningar

ASCII 5 tecken 13 tecken 29 tecken 0-9 A-Z HEX 10 tecken 26 tecken 58 tecken 0-9 A-F

3. Bocka för kryssrutan [Data Encryption] (Datakryptering).

I avsnittet för WEP-inställningar kan du konfigurera:

• WEP Key Length (WEP-nyckelns längd).

• HEX eller ASCII-format.

•Key Number (nyckelnummer) som ska användas.

Obs! Information om WEP-nyckelstrukturer finns i avsnitt 6.

6.2 | Konfigurera WEP med hjälp av webbverktyget

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Wireless] (Trådlös) på navigationsmenyn till vänster och välj alternativet [Encryption] (Kryptering).

4. Välj den WEP-nyckellängd som du vill använda för att aktivera WEP.

5. Ställ därefter in WEP-nyckelns format.

6. Ange den WEP-nyckel som du vill använda baserat på dess längd och format.

7. Välj den WEP-nyckel som du vill använda genom att klicka på knappen vid nyckelnumret.

8. När du är klar med inställningarna, klicka på knappen [APPLY] (Verkställ) om du vill spara inställningarna och starta om Access Point.

Obs! När du har aktiverat WEP,se till att samma inställningar är

konfigurerade för de trådlösa adaptrarna som du öppnar Access Point med.

6.3 | Konfigurera MAC-filtrering med hjälp av webb-

verktyget

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Filter] på navigationsmenyn till vänster.

4. Bocka för alternativet [Enable] (Aktivera).

5. Ange MAC-adressen för de klienter/användare som ska komma åt ditt trådlösa nätverk.

Obs! I alternativet för MAC-filtrering finns alternativet

Connection list (Anslutningslista). I den nedrullningsbara listan visas alla klienter som ansluter till AP och som har tilldelats en DHCP-IP-adress. Om du vill lägga till en av användarna i MAC-tabellen, markera dem i den nedrullningsbara menyn, välj det ID som du vill kopiera dem till och klicka på knappen [Copy to] (Kopiera till).

Avsnitt 7 | Information om den trådlösa

accesspunkten EZ Connect™ Turbo

Både Windows- och webbverktyget ger information om den trådlösa accesspunkten EZ Connect™ Turbo.Nedan visas vilken information som finns i de respektive verktygen:

Windows-verktyget:

• AP Name (AP-namn).

• SSID.

• IP Address (IP-adress).

•Channel (Kanal).

• WEP (Aktivera/Avaktivera).

•Utility Version (Verktygsversion).

Webbverktyget:

LAN Information (Information om lokalt nätverk)

• IP Settings (IP-inställningar).

• IP Configuration (IP-konfiguration).

SYSTEM Information

•Firmware version (Fastprogramversion).

• SSID.

• AP Name (AP-namn).

•MAC Address (Media Access Control).

•Channel (Kanal).

• WEP (Aktivera/Avaktivera).

•Network Activity Log (Nätverksaktivitetslogg).

7.1 | Visa information om den trådlösa accesspunk-

ten med hjälp av Windows-verktyget

1. Logga in på SMC2455W med Windows-verktyget. (Mer information finns i avsnitt 4.1)

2. Windows-verkygets standardsida visar all information som anges ovan.

7.2 | Visa information om den trådlösa accesspunk-

ten med hjälp av webbverktyget

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Status] på navigationsmenyn till vänster.

Avsnitt 8 | Ändra lösenord i SMC2455W

Av nätverkssäkerhetsskäl bör du ändra standardlösenordet för den trådlösa accesspunkten EZ Connect™ Turbo.Så här ändrar du lösenordet i SMC2455W:

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Standardsidan är avsnittet [System].Klicka på alternativet

[Password Settings] (Lösenordsinställningar).

Obs! I det här avsnittet kan du även ändra alternativet Idle

Time-Out (Tidsgräns för viloläge). Det är den tid som webbverktyget är inloggat utan aktivitet.

Avsnitt 9 | Uppgradera SMC2455W

Den trådlösa accesspunkten EZ Connect™ Turbo kan uppgraderas från webbverktyget. Kontrollera att du har den senaste tillgängliga fastprogramvaran som kan hämtas från www.smc.com eller www.smc-europe.com.

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Tools] (Verktyg) på navigationsmenyn till vänster och därefter på alternativet [Firmware Upgrade] (Uppgradering av fastprogramvara).

4. Klicka på knappen [Browse...] (Bläddra...) och bläddra till den sökväg på datorndär den senaste fasta programvaran för SMC2455W (.bin) är sparad.

5. När sökvägen är korrekt, klicka på knappen [APPLY] för att starta uppgraderingen.

6. Klicka på [OK] i popup-fönstren när du vill starta uppgraderingen.

Varning! Stäng inte av strömmen medan uppgraderingen

pågår.Då kan enheten skadas.

7. När uppgraderingen är klar,kontrollera den nya versionen genom att logga in på Windows- eller webbverktyget.

Avsnitt 10 | Göra säkerhetskopia och återska-

pa den trådlösa accesspunkten

Med den trådlösa accesspunkten EZ Connect™ Turbo får du alternativen för säkerhetskopiering och återskapande av konfigurationen via webbverktyget. Med den funktionen kan du spara alla dina inställningar i en separat fil så att du enkelt ska kunna konfigurera flera Access Point-enheter med samma inställningar.

10.1 | Säkerhetskopiera konfigurationen för

SMC2455W

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Tools] (Verktyg) på navigationsmenyn till vänster och därefter på alternativet [Configuration Tools] (Konfigurationsverktyg).

4. Klicka på knappen [Backup] (Säkerhetskopiera) för att spara konfigurationsfilen för Access Point.

5. När du uppmanas till det bör du spara filen “SMC2455W_backup.bin” på datorn.

10.2 | Återskapa konfigurationen för SMC2455W från

filen “SMC2455W_backup.bin”

1. Logga in på SMC2455W med webbverktyget. (Mer information finns i avsnitt 4.2)

2. Klicka på länken [Advanced Setup] (Avancerade inställningar).

3. Klicka på länken [Tools] (Verktyg) på navigationsmenyn till vänster och därefter på alternativet [Configuration Tools] (Konfigurationsverktyg).

4. Klicka på knappen [Browse...] (Bläddra...) och leta reda på SMC2455W på datorn (filen “SMC2455W_backup.bin”).

5. Klicka på knappen [Restore] (Återskapa) för att starta återskapandet.

Avsnitt 11 | Avinstallera Windows-verktyget

för SMC2455W

Om du behöver avinstallera Windows-verktyget den trådlösa accesspunkten EZ Connect™ Turbo gör du så här:

1. Klicka på [Start], [Program],välj [SMC2455W Access Point Utility] och därefter [Uninstall] (Avinstallera).

2. Om du vill slutföra avinstallationen när dialogrutan [Confirm File Deletion] (Bekräfta filborttagning) visas, klicka på [OK] för att fortsätta.

3. Avinstallationen börjar.

4. Klicka på [Finish] (Slutför) om du vill slutföra avinstallationen.

Data Rate

•Up to 22 Mbps with Auto

Fallback to 11/5.5/2/1 Mbps

Operating Range

•Up to 352 m

Interface

• RJ-45 – 10/100 Mbps

•Power Jack – 2.5mm

Network Configuration

•Infrastructure

Configuration and Management

•Web and Windows-based

Radio Signal Type

•Direct Sequence Spread

Spectrum (DSSS)

Media Access Protocol

• CSMA/CA (Collision Avoidance)

with ACK

Security

• 64-/128-/256-bit Wired

Equivalent Privacy (WEP)

RF Frequency

• 2400MHz – 2497 MHz –

Japan Band

• 2400MHz – 2483.5MHz –

North America, Europe

• 2455MHz – 2475MHz – Spain

• 2446.5MHz – 2483.5MHz – France

Operating Channel

• 11 Channels (US,Canada)

• 13 Channels (Europe)

• 14 Channels (Japan)

RF Output Power

• 16 -18 dBm

Antenna Gain

•2 dBi

Sensitivity

• -80 dBm @ 22 Mbps PBCC

• -85 dBm @ 11Mbps PBCC

• -82 dBm @ 11Mbps CCK

Frequency Stability

•Within + 25 ppm

Data modulation type

• BPSK (1 Mbps)

• QPSK (2 Mbps)

•CCK (5.5/11 Mbps)

• PBCC (5.5/11/22 Mbps)

Antenna Type

•Dual Dipole Antennas with Diversity

Power Consumption

•Operation: Maximum 1.05 A

•Standby: 600mA +/- 20mA

Dimension

• 8,8 x 14,0 x 3,8 cm

Weight

• 450 g

Compliance

•FCC Class B

•CE

•Industry Canada

•Wi-Fi Compliant

Temperature Range

•Operating: -0 C - +50 C

•Storage: -20 C - +70 C

Humidity:

•Operating: 0% to 70%

•Storage: 0% to 95% Non-condensing

Warranty

•Limited Lifetime Warranty

Avsnitt 12 | Technical specifications

Avsnitt 13 | Felsökning

I det här avsnittet får du lösningar på problem vid installation och arbete med den trådlösa accesspunkten EZ Connect™ Turbo. Om lösningen som du letar efter inte finns med här, besök SMC Networks webbplats www.smc.com eller www.smc-europe.com.

Innan du börjar felsökningen av den trådlösa accesspunkten EZ Connect™ Turbo,se till att du kör den senaste fastprogramvaran. Du kan hämta den senaste fastprogramvaran från www.smc.com eller www.smc-europe.com.

1. Om trådlösa klienter inte kan ansluta till Access Point, kontrollera följande: a. Se till att alla trådlösa klienter och den trådlösa access-

punkten SMC2455W har samma SSID- och WEP-inställningar.

b. Se till att de trådlösa klienterna är inställda på läget

Infrastructure (Access Point).

2. Om du inte kan ansluta till SMC2455W med hjälp av verktyget: a. Se till att det lokala IP-subnätet passar IP-adressen för

SMC2455W. IP-adressen för SMC2455W är som standard

192.168.2.50.

b. Se till att du använder en direktgående kabel av kategori 5

om du ansluter SMC2455W till en switch eller hubb.

c. Använd en korskabel av kategori 5 för att ansluta en dator

direkt till SMC2455W.

3. Om du glömmer lösenordet eller fortfarande inte kan ansluta till SMC2455W, återställ den trådlösa accesspunkten till fabriksinställningarna (se avsnitt 1.2)

Compliances

FCC Class B Federal Communication Commission Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCCRules.These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However,there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and receiver.

•Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

•Consult the dealer or an experienced radio/TV technician for help.

FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules.Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

IMPORTANT NOTE FCC Radiation Exposure Statement: This equipment complies

with FCC radiation exposure limits set forth for an uncontrolled environment.This equipment should be installed and operated with minimum distance 20cm between the radiator & your body.

This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

Industry Canada - Class B

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the interference-causing equipment standard entitled “Digital Apparatus,” ICES-003 of the Department of Communications.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matérial brouilleur:“Appareils Numériques,” NMB-003 édictée par l’Industrie.

Legal Information and Contacts

SMC’s Limited Warranty Statement

Limited Warranty Statement: SMC Networks Europe (“SMC”)

warrants its products to be free from defects in workmanship and materials, under normal use and service, for the applicable warranty term. All SMC products carry a standard 2 year limited warranty from the date of purchase from SMC or its Authorized Reseller.SMC may, at its own discretion, repair or replace any product not operating as warranted with a similar or functionally equivalent product, during the applicable warranty term. SMC will endeavour to repair or replace any product returned under warranty within 30 days of receipt of the product. As new technologies emerge, older technologies become obsolete and SMC will, at its discretion, replace an older product in its product line with one that incorporates these newer technologies.

The standard limited warranty can be upgraded to a 5 year Limited Lifetime * warranty by registering new products within 30 days of purchase from SMC or its Authorized Reseller. Registration can be accomplished via the enclosed product registration card or online via the SMC web site. Failure to register will not affect the standard limited warranty.The Limited Lifetime warranty covers a product during the Life of that Product, which is defined as a period of 5 years from the date of purchase of the product from SMC or its authorized reseller.

All products that are replaced become the property of SMC. Replacement products may be either new or reconditioned. Any replaced or repaired product carries, either a 30-day limited warranty or the remainder of the initial warranty,whichever is longer.SMC is not responsible for any custom software or firmware, configuration information, or memory data of Customer contained in, stored on, or integrated with any products returned to SMC pursuant to any warranty. Products returned to SMC should have any customer-installed accessory or add-on components, such as expansion modules, removed prior to returning

the product for replacement. SMC is not responsible for these items if they are returned with the product.

Customers must contact SMC for a Return Material Authorization number prior to returning any product to SMC. Proof of purchase may be required. Any product returned to SMC without a valid Return Material Authorization (RMA) number clearly marked on the outside of the package will be returned to customer at customer’s expense. Customers are responsible for all shipping charges from their facility to SMC. SMC is responsible for return shipping charges from SMC to customer.

WARRANTIES EXCLUSIVE: IF A SMC PRODUCT DOES NOT OPERATE AS WARRANTED ABOVE, CUSTOMER’S SOLE REMEDY SHALL BE REPAIR OR REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC’S OPTION. THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS,EXPRESSED OR IMPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE,INCLUDING WARRANTIES OR CONDITIONS OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. SMC NEITHER ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE OR USE OF ITS PRODUCTS. SMC SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THE ALLEGED DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER’S OR ANY THIRD PERSON’S MISUSE, NEGLECT,IMPROPER INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO REPAIR, OR ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE,OR BY ACCIDENT,FIRE, LIGHTNING, OR OTHER HAZARD.

LIMITATION OF LIABILITY: IN NO EVENT,WHETHER BASED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), SHALL SMC BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND,OR FOR LOSS OF REVENUE, LOSS OF BUSINESS, OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH THE SALE,INSTALLATION, MAINTENANCE, USE, PERFORMANCE, FAILURE, OR INTERRUPTION

OF ITS PRODUCTS, EVEN IF SMC OR ITS AUTHORIZED RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR CONSUMER PRODUCTS,SO THE ABOVE LIMITATIONS AND EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,WHICH MAY VARY FROM COUNTRY TO COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT YOUR STATUTORY RIGHTS.

* Under the limited lifetime warranty, internal and external power supplies, fans, and cables are covered by a standard oneyear warranty from date of purchase.

Full Installation Manual

Full installation manuals are provided on the Installation CD-Rom. Manuals in other languages than those included on the CD-Rom are provided on www.smc-europe.com (section support).

Firmware and Drivers

For latest driver, technical information and bug-fixes please visit www.smc-europe.com (section support).

Contact SMC

Contact details for your relevant countries are available on www.smc-europe.com and www.smc.com.

Statement of Conditions

In line with our continued efforts to improve internal design, operational function, and/or reliability, SMC reserves the right to make changes to the product(s) described in this document without notice. SMC does not assume any liability that may occur due to the use or application of the product(s) described herein. In order to obtain the most accurate knowledge of installation, bug-fixes and other product related information we advise to visit the relevant product support page at www.smc-europe.com before you start installing the equipment. All information is subject to change without notice.

Limitation of Liability

In no event, whether based in contract or tort (including negligence), shall SMC be liable for incidental, consequential, indirect, special or punitive damages of any kind, or for loss of revenue, loss of business or other financial loss arising out of or in connection with the sale, installation, maintenance,use, performance, failure or interruption of its products, even if SMC or its authorized reseller has been adviced of the possiblity of such damages.

Information furnished by SMC Networks,Inc. (SMC) is believed to be accurate and reliable. However, no responsibility is assumed by SMC for its use,nor for any infringements of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of SMC. SMC reserves the right to change specifications at any time without notice.

Trademarks

SMC is a registered trademark; and EZ Connect is a trademark of SMC Networks, Inc. Other product and company names are trademarks or registered trademarks of their respective holders.

Modellnummer: SMC2455W

Smc SMC2455W User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
