SMC2455W
Herzlichen Glückwunsch zum Kauf des EZ Connect™ Turbo Wireless Access Points.Der EZ Connect™ Turbo Wireless Access Point ist perfekt geeignet, Ihr Ethernet-Netzwerk mit kabelloser Konnektivität auszustatten oder bereits vorhandene kabellose Netzwerke zu erweitern. Plug&Play-Installation ermöglicht es den Benutzern, den Wireless Access Point in Minuten zu instal­lieren und zu konfigurieren. Da das Geräte-Management sowohl über ein windows-basiertes als auch über ein web-basiertes Hilfsprogramm möglich ist, kann der EZ Connect™ Turbo Wireless Access Point von jedem PC in Ihren Netzwerk aus ver­waltet werden. Um die Sicherheit der kabellosen Verbindung zu gewährleisten, unterstützt der EZ Connect™ Turbo Wireless Access Point 64-/128-/256-Bit-Verschlüsselung nach dem WEP­Standard (Wired Equivalent Privacy).
Wichtige Funktionen:
• Kabellose Hochgeschwindigkeitsverbindung mit bis zu 22 MBit/s (kompatibel zu IEEE 802.11b).
• Zusätzliches Modulationsverfahren für 22 Mbit/s: Packet Binary Convolutional Coding (PBCC).
• Plug&Play-Installation.
• 64-/128-/256-Bit-WEP-Verschlüsselung und MAC-Address­Filtering für eine sichere Datenübertragung.
• Bis zu 253 Benutzer.
Kompatibilität:
• IEEE 802.3, 802.3u.
• IEEE 802.11b.
• Wi-Fi-Kompatibilität.
Lieferumfang:
• Ein EZ Connect™ Turbo 11/22 Mbps Wireless Access Point.
• Eine CD mit dem EZ Installation Wizard, Hilfsprogrammen und vollständiger Dokumentation.
• Ein Netzteil.
• Ein Handbuch.
Minimalanforderungen:
• Eine Wechselstromsteckdose (100 – 240 V, 50 – 60 Hz) für die Spannungsversorgung des Access Points.
• Ein freier RJ-45-Port an einem 10BASE-T/100BASE-TX Ethernet­Gerät.
Abschnitt 1 | Erste Arbeiten
Standortwahl
Wählen Sie einen Standort für Ihren EZ Connect™ Turbo Wireless Access Point aus.Normalerweise ist der Mittelpunkt des geplanten Funkbereichs für die kabellose Datenübertragung der beste Standort.
Anschließen des Ethernet-Kabels
Der EZ Connect™ Turbo Wireless Access Point sollte an einen Switch oder Hub,der mit einem DHCP-Server verbunden ist, oder an einen Barricade-Breitband-Router angeschlossen wer­den.Verwenden Sie ein standardmäßiges UTP Kat. 5 Patchkabel mit einem RJ-45-Anschluss zum Verbinden des Access Points mit einem Router, Hub oder Switch.
Anschließen des Netzkabels
Verbinden Sie das Kabel des Netzteils mit der 5V Wechselstrombuchse an der Rückseite des Geräts.
Achtung: Es darf nur das mit dem SMC2455W gelieferte Netzteil
verwendet werden.Die Verwendung anderer Netzteile führt zur Beschädigung des Geräts und zum Erlöschen der Gewährleistung.
2
Antennen
LED-Anzeigen:
• Netzspannung
• Kabelloses Senden/ Empfangen von Daten
• EthernetVerbindung/ Aktivität
1.1 | LED-Anzeigen des EZ Connect™ Turbo Wireless Access Points (11/22 MBit/s)
In der vorherigen Abbildung sind die LED-Anzeigen des EZ Connect™ Turbo Wireless Access Points dargestellt. Der Access Point verfügt über 2 Antennen, die für einen optimalen kabellosen Empfang eingestellt werden können.
Auf der Vorderseite des Wireless Access Points befinden sich drei beschriftete LEDs.Wenn Sie den Access Point an Ihr Netzwerk anschließen, sind diese LED in einem der folgenden Zustände: an, aus oder blinkend.Dies kennzeichnet folgende Status:
1.2 | Zurücksetzen des SMC2455W EZ Connect™ Turbo Wireless Access Points (11/22 MBit/s)
Zum Beheben temporärer Verbindungsprobleme kann der SMC2455W Wireless Access Point auf eine der folgenden Arten zurückgesetzt werden:
• Der Resetschalter auf der Rückseite des Geräts.
• Mit dem web-basierten Hilfsprogramm können Sie das Gerät auf die Werkseinstellungen zurücksetzen.
3
LED Ein Aus Blinken
Ethernet Ethernet- Keine Ethernet- Daten werden über
Verbindung Verbindung Ethernet-Verbindung
gesendet oder empfangen
Wireless Wireless- Keine Wireless- Daten werden über
Verbindung Verbindung drahtlose Verbindung
gesendet oder empfangen
Netz/Status Gerät wird mit Gerät wird nicht /
Spannung versorgt mit Spannung
versorgt
4
Verwenden des Resetschalters auf der Rückseite des Geräts
1. Suchen Sie die Taste [Reset] auf der Rückseite des Geräts.
2. Ziehen Sie den Netzstecker für 5 Sekunden aus der Wechselstrombuchse auf der Rückseite des Geräts.
3. Halten Sie die Taste [Reset], die sich auf der Rückseite des Geräts befindet, gedrückt. Sie können zum Drücken der Taste eine Büroklammer oder einen anderen spitzen Gegenstand verwenden.
4. Stecken Sie den Netzstecker wieder in die Wechselstrom­buchse, während Sie die Taste [Reset] gedrückt halten.
5. Die LED „TX/RX“ leuchtet und blinkt dann 5-6 mal.
6. Dann blinkt die LED „LINK/ACT“ mehrere Male schnell.
7. Lassen Sie die Taste [Reset] los.
8. Ziehen Sie den Netzstecker für 2 Sekunden aus der Wechselstrombuchse und stecken Sie ihn dann wieder ein.
9. Das Gerät wird neu gestartet und die LEDs wechseln wieder in den normalen Status.
Verwenden des web-basierten Hilfsprogramms
1. Melden Sie sich bei dem web-basierten Hilfsprogramm des SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie im Navigationsmenü auf der linken Seite auf [Tools] und klicken Sie dann auf die Option [Reset] (Zurücksetzen).
3. Klicken Sie auf die Schaltfläche [APPLY] (Übernehmen), um das Zurücksetzen des Geräts auszuführen.
4. Das Gerät wird gestartet und der SMC2455W zurückgesetzt.
Zurücksetzen des SMC2455W auf die Werkseinstellungen mit dem web-basierten Hilfsprogramm
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie im Navigationsmenü auf der linken Seite auf
[Tools] und klicken Sie dann auf die Option [Configuration Tools] (Konfigurations-Tools).
5
6
3. Klicken Sie auf die Schaltfläche [Default] (Standardwerte), um das Gerät auf die Standardwerte zurückzusetzen.
4. Das Gerät wird gestartet und der SMC2455W auf die Werkseinstellungen zurückgesetzt.
Hinweis: Wenn Sie beim SMC2455W den DHCP-Client aktiviert
haben und die IP-Adresse oder die Einstellungen für die kabellose Übertragung geändert haben, müssen Sie mit dem Windows-Hilfsprogramm das Gerät so umkonfigurieren, dass Sie wieder auf das web-basierte Hilfsprogramm zugreifen können.
7
Abschnitt 2 | Grundlegende Informationen
über Geräte mit kabelloser Übertragung
Der EZ Connect™ Turbo Wireless Access Point basiert auf dem Standard IEEE IEEE 802.11b,der die technischen Rahmenbedingungen für eine Funkübertragung im LAN mit bis zu 11 MBit/s definiert. Die Funkwellen gemäß 802.11b verbreiten sich beim Einsatz omnidirektionaler Antennen in allen Richtungen und können prinzipiell auch Wände und Decken durchdringen (abhängig vom Baumaterial). Allerdings kann die tatsächliche Ausbreitung der Funkwelle und somit die Größe der Funkzelle und die tatsächlich erreichte Datenübertragungsrate durch zahlreiche Faktoren erheblich eingeschränkt werden.
2.1 | Empfehlungen für eine optimale Leistung bei
kabellosen Verbindungen
Folgende Informationen ermöglichen es Ihnen, den besten Operationsbereich sowie eine optimale Abdeckung und Datenübertragungsrate bei Ihrem kabellosen Netzwerk zu erzie­len:
• Sie sollten den Wireless Access Point im Zentrum Ihres
kabellosen Netzwerks aufstellen.
• Funksignale können sich im Freien besser verbreiten. Die
besten Werte werden erzielt, wenn die Komponenten ein­ander ohne dazwischenliegende Hindernisse direkt gegenüberliegen.
• Durch räumlich erhöhtes Aufstellen von Komponenten
werden Hindernisse vermieden und eine bessere Verbindung gewährleistet.
• Gebäudeelemente wie Metallrahmen, Stuck und Beton-
mauern vermindern die Funksignalstärke.Vermeiden Sie es, den Wireless Access Point in der Nähe von Wänden und großen Gegenständen, insbesondere Metallgegenständen wie Computergehäusen, Monitoren und Haushaltsgeräten (z. B. Mikrowellenherden) aufzustellen.
• Signalreichweite und -stärke sowie Datenübertragungsrate
von Wireless-Systemen können durch Interferenzen von be­nachbarten Wireless-Netzwerken und -geräten beeinträchtigt werden. Elektromagnetische Geräte, die im Frequenzbe­reich von 2,4 GHz arbeiten, wie Mikrowellenherde und Bluetooth-Komponenten können ebenfalls die kabellose Übertragung stören.
2.2 | Einstellen der Antennen
Die Antennen auf dem SMC2455W können für einen optimalen Empfang eingestellt werden. Zu Beginn sollten die Antennen nach oben gerichtet sein.Wenn der Empfang schlecht ist,stellen Sie die Antennen einzeln ein. Bestimmte Bereiche wie die direkt unter den Antennen haben relativ schlechten Empfang.Wenn Sie die Antennen auf andere Wireless-Geräte richten,wird der Empfang nicht verbessert.
Wichtig: Aktivieren Sie die WEP- Verschlüsselung (Wired
Equivalent Privacy), um Ihre Daten vor unbefugtem Abhören zu schützen.Weitere Informationen über das Konfigurieren von WEP auf dem SMC2455W finden Sie in Abschnitt 6.
2.3 | Entfernungstabelle für Wireless-Geräte
In der folgenden Entfernungstabelle finden Sie die Übertra­gungsraten für bestimmte Sendereichweiten beim SMC2455W unter typischen Installationsbedingungen.
* Außeninstallationen: Umgebung mit freier Sicht ohne
Interferenz oder Hindernisse zwischen dem EZ Connect™ Turbo Wireless Access Point und den Benutzern.
8
Rate (MBit/s) Außeninstallationen* Inneninstallationen**
11 MBit/s 160 m 72 m
5,5 MBit/s 195 m 73 m
2 MBit/s 255 m 73 m 1 MBit/s 350 m 75 m
9
** Inneninstallationen: Eine typische Büro- oder Privat-
umgebung mit vom Boden bis zur Decke reichenden Hindernissen zwischen dem EZ Connect™ Turbo Wireless Access Points und den Wireless-Clients.
2.4 | Grundbegriffe der WEP-Sicherheitsfunktionen für
kabellose Netzwerke
Jeder Benutzer innerhalb der Reichweite Ihres Wireless­Netzwerks stellt ein potenzielles Sicherheitsrisiko dar.Wenn in Ihren Netzwerk keine Sicherheitsfunktionen konfiguriert sind, kann ein Benutzer,der sich außerhalb Ihrer Räumlichkeiten, aber innerhalb der Reichweite Ihres Wireless-Netzwerks befindet,auf das Netzwerk und alle in ihm übertragenen Daten zugreifen. Die Wireless-Geräte von SMC Networks unterstützen den Sicher­heitsstandard „Wired Equivalent Privacy“ (WEP) für die kabellose Datenübertragung, damit keine unberechtigten Benutzer die übertragenen Daten abhören können. Diese Sicherheitsfunktion basiert auf einem sogenannten WEP­Schlüssel. Der WEP-Schlüssel verschlüsselt die kabellos übertra­genen Daten, so dass sie nur von anderen Computern gelesen werden können, die über denselben WEP-Schlüssel verfügen. Der WEP-Schlüssel muss auf allen Wireless-Geräten identisch festgelegt werden,so dass Daten bei der Übertragung über das Netzwerk ver- und ent­schlüsselt werden können.
Wenn Sie sicherheitskritische Informationen über Ihr Wireless­Netzwerk übertragen, wird empfohlen, die WEP-Verschlüsselung für Ihren EZ Connect™ Turbo Wireless Access Point zu aktivie­ren.Weitere Informationen über WEP-Verschlüsselung und andere Sicherheitsfunktionen finden Sie in Abschnitt 6.
10
Abschnitt 3 | Konfiguration des Access Points
Typische Anwendungen des SMC EZ Connect™ Turbo Wireless Access Points:
• Netzwerke in Privaträumen zum gemeinsamen Zugriff auf
Peripherie-Geräte wie Drucker oder Scanner.
• Wireless-Multimedia-Netzwerk.
• Wireless-Unternehmensnetzwerk als Erweiterung eines
verkabelten Ethernet-Netzwerks.
• Schnelles Einrichten temporärer Netzwerke.
Die Standardkonfiguration des EZ Connect™ Turbo Wireless Access Points sieht folgendermaßen aus:
SSID: WLAN Name des Access Points: SMC IP-Adresse: DHCP Subnetzmaske: DHCP Gateway: DHCP
Der SMC2455W ist ein Plug&Play-Gerät. Wenn Sie dieses Gerät mit Ihrem Netzwerk verbinden, wird ihm automatisch eine IP­Adresse von Ihrem DHCP-Server (sofern vorhanden) zugewie­sen. Darauf beginnt es, Wireless-Verbindungen auf der Basis Ihrer aktuellen IP-Netzwerkkonfiguration bereitzustellen.
3.1 | Vorbereitung der Installation von
Hilfsprogrammen
Zur Installation des Hilfsprogramms für den EZ Connect™ Turbo Wireless Access Point sollten Sie Folgendes bereithalten:
• Die CD-ROM für den EZ Connect™ Turbo Wireless Access
Point.
• Die vorliegende Installationsanleitung.
11
Prüfen Sie Folgendes, bevor Sie mit dem Einrichten des Programms fortfahren:
• Sie müssen über Administratorrechte für den Computer,
auf dem Sie arbeiten, verfügen. Bei Computern, auf denen Windows 2000 oder Windows XP läuft,müssen Sie der Administratorgruppe angehören, wenn Sie Software instal­lieren und Netzwerkeinstellungen ändern wollen.Wenn Sie das Installationsprogramm nicht ausführen können, klicken Sie im Menü „Start“ auf „Log Off“ (Beenden) und melden Sie sich dann als Administrator an.Wenn Sie nicht selbst über Administratorrechte verfügen, wenden Sie sich an Ihren Administrator.
• Beenden Sie Antivirusprogramme sowie andere
Anwendungen, die den Installationsprozess stören könn­ten.
Legen Sie zur Installation des Hilfsprogramms für den Wireless Access Point die CD-ROM „SMC2455W Utility and Documen­tation“ in Ihr CD-ROM-Laufwerk ein.Wenn die CD nicht auto­matisch nach einigen Sekunden gestartet wird, öffnen Sie den Arbeitsplatz, doppelklicken Sie auf das CD-ROM-Symbol und doppelklicken Sie dann auf die Datei „Setup.exe“. Die Begrüßungsanzeige erscheint.
12
3.2 | Installation der Hilfsprogramme
1. Klicken Sie auf dem Begrüßungsbildschirm auf die Option [Install Utility] (Hilfsprogramm installieren), um den Installationsassistenten zu starten.
2. Klicken Sie auf die Schaltfläche [Next >] (Weiter), um mit der Installation zu beginnen.
13
3. Geben Sie den Installationsordner an und klicken Sie dann auf die Schaltfläche [Next >] (Weiter).
* Es wird empfohlen, den Standardordnernamen zu verwenden.
4. Klicken Sie auf die Schaltfläche [Finish] (Beenden), um den Installationsvorgang zu beenden.
14
Abschnitt 4 | Zugriff auf den SMC2455W
Der EZ Connect™ Turbo Wireless Access Point kann mit zwei Hilfsprogrammen konfiguriert und verwaltet werden. Die bei­den Programme bieten dieselben Funktionen.
• Windows-Hilfsprogramm.
• Web-basiertes Hilfsprogramm.
4.1 | Verwenden des Windows-Hilfsprogramms
1. Klicken Sie auf [Start], dann auf [Programs] (Programme), dann auf [SMC2455W Access Point Utility] (Hilfsprogramm für den Access Point SMC2455W) und dann auf [SMC2455W Access Point Utility] (Hilfsprogramm für den Access Point SMC2455W).
2. Das Programm durchsucht Ihr Netzwerk automatisch nach dem EZ Connect™ Turbo Wireless Access Point.Wenn der SMC2455W gefunden wurde, können Sie die aktuellen Einstellungen anzeigen lassen und ggf.Änderungen vorneh­men.
15
Hinweis: Wenn das Programm Ihren Wireless Access Point nicht
beim ersten Suchvorgang findet,klicken Sie auf die Schaltfläche [Refresh] (Aktualisieren).
3. Wenn Sie sich beim Windows-Hilfsprogramm angemeldet haben, können Sie:
• Verbindungs- und Geräteinformationen anzeigen lassen.
• alle vorhandenen Access Points SMC2455W anzeigen las-
sen, wenn Sie mehrere davon installiert haben.
• Einstellungen für die kabellose Datenübertragung und
TCP/IP-Einstellungen konfigurieren.
• WEP- Verschlüsselung konfigurieren.
4.2 | Verwenden des Web-basierten Hilfsprogramms
1. Starten Sie Ihren Web-Browser (bspw. Internet Explorer oder Netscape).
2. Geben Sie im Adressfeld die IP-Adresse ein, die für Ihren Wireless Access Point konfiguriert ist. (Die standardmäßige statische IP-Adresse des SMC2455W ist 192.168.2.50)
16
Hinweis: Für den SMC2455W ist standardmäßig DHCP aktiviert.
Wenn Sie nicht wissen welche IP-Adresse von Ihrem DHCP-Server zugewiesen wurde, verwenden Sie das Windows-Hilfsprogramm oder sehen Sie die Adresse in Ihrer DHCP-Client-Liste nach. Wenn Sie in Ihrem Netzwerk nicht über einen DHCP-Server verfügen, ordnet sich der SMC2455W automatisch folgende IP–Adresse zu: 192.168.2.50.

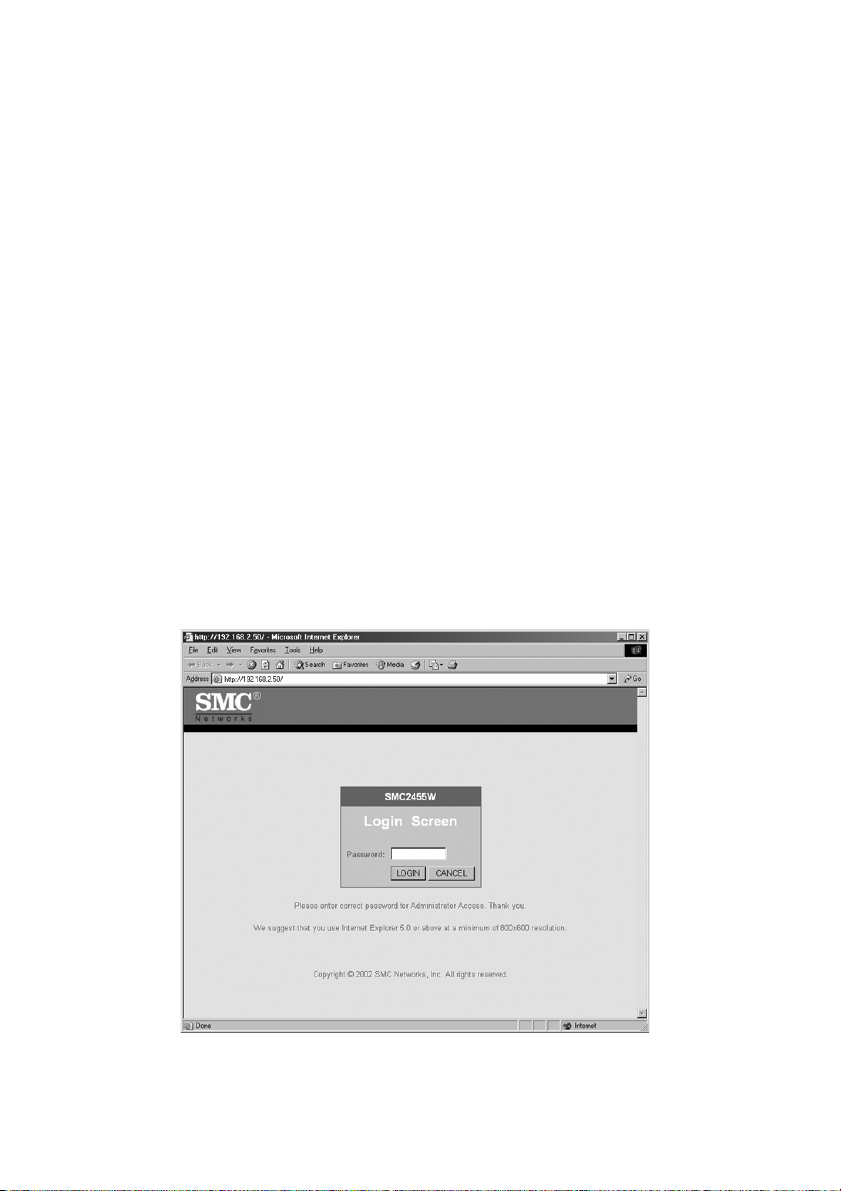

3. Melden Sie sich beim web-basierten Hilfsprogramm an. Das werkseitig voreingestellte Kennwort für den SMC2455W lau­tet „default“ (in Kleinbuchstaben).

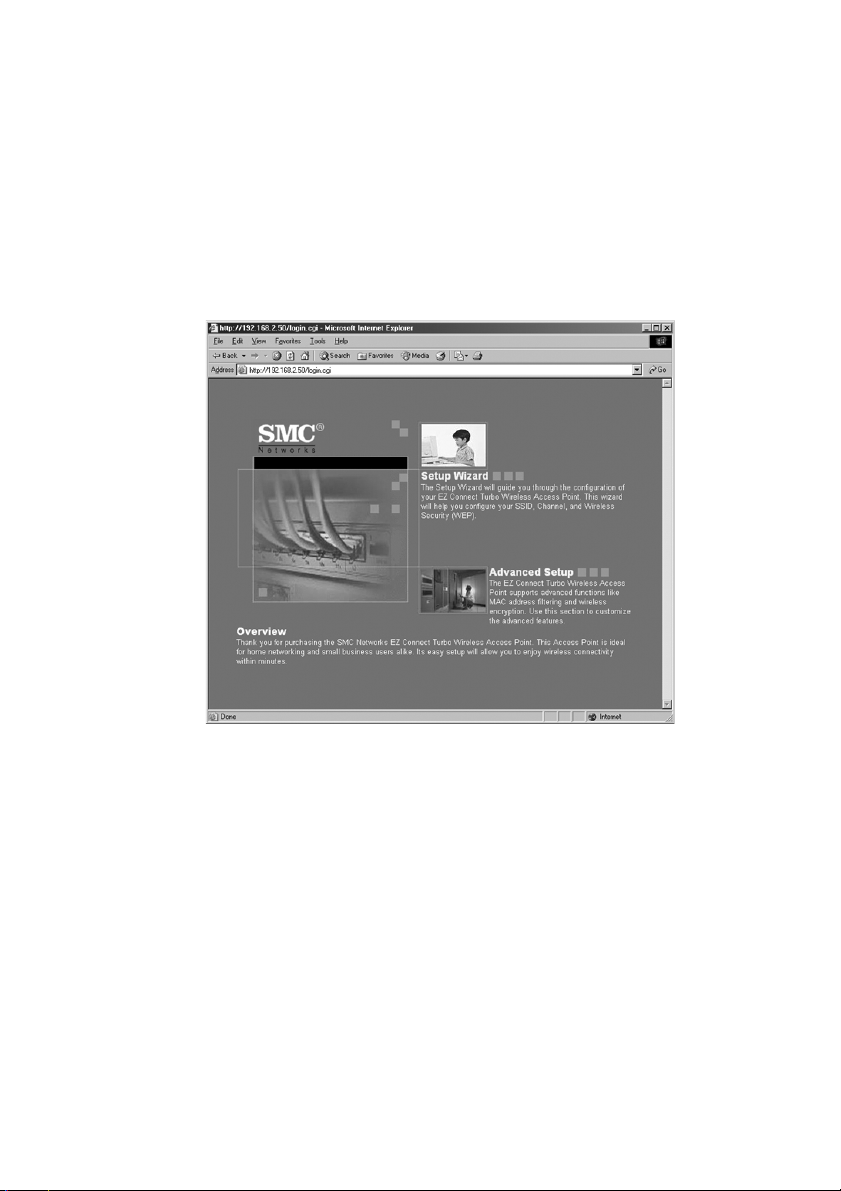

4. Wenn Sie sich beim web-basierten Hilfsprogramm angemel­det haben, können Sie:
• Einstellungen für die kabellose Datenübertragung und
TCP/IP-Einstellungen konfigurieren.
• WEP-Verschlüsselung konfigurieren.
• MAC-Address Filtering konfigurieren.
• das Administratorkennwort ändern.
• den Verbindungsstatus und Informationen zum Access
Point anzeigen.
• den Wireless Access Point zurücksetzen/ wiederherstellen.
• Ein Firmware-Upgrade vornehmen.
17
Abschnitt 5 | Konfiguration des Access Points
Der SMC2455W EZ Connect™ Turbo Wireless Access Point kann sowohl über das Windows-Hilfsprogramm als auch über das web-basierte Hilfsprogramm konfiguriert werden. Da beim EZ Connect™ Turbo Wireless Access Point ab Werk DHCP aktiviert ist, konfiguriert er sich automatisch für die korrekte Netzwerk­einstellung, sofern ein DHCP-Server im Netzwerk vorhanden ist.
5.1 | Konfiguration des Wireless Access Points mit
dem Windows-Hilfsprogramm
1. Melden Sie sich mit dem Windows-Hilfsprogramm beim SMC2455W an (weitere Informationen siehe Abschnitt 4.1).

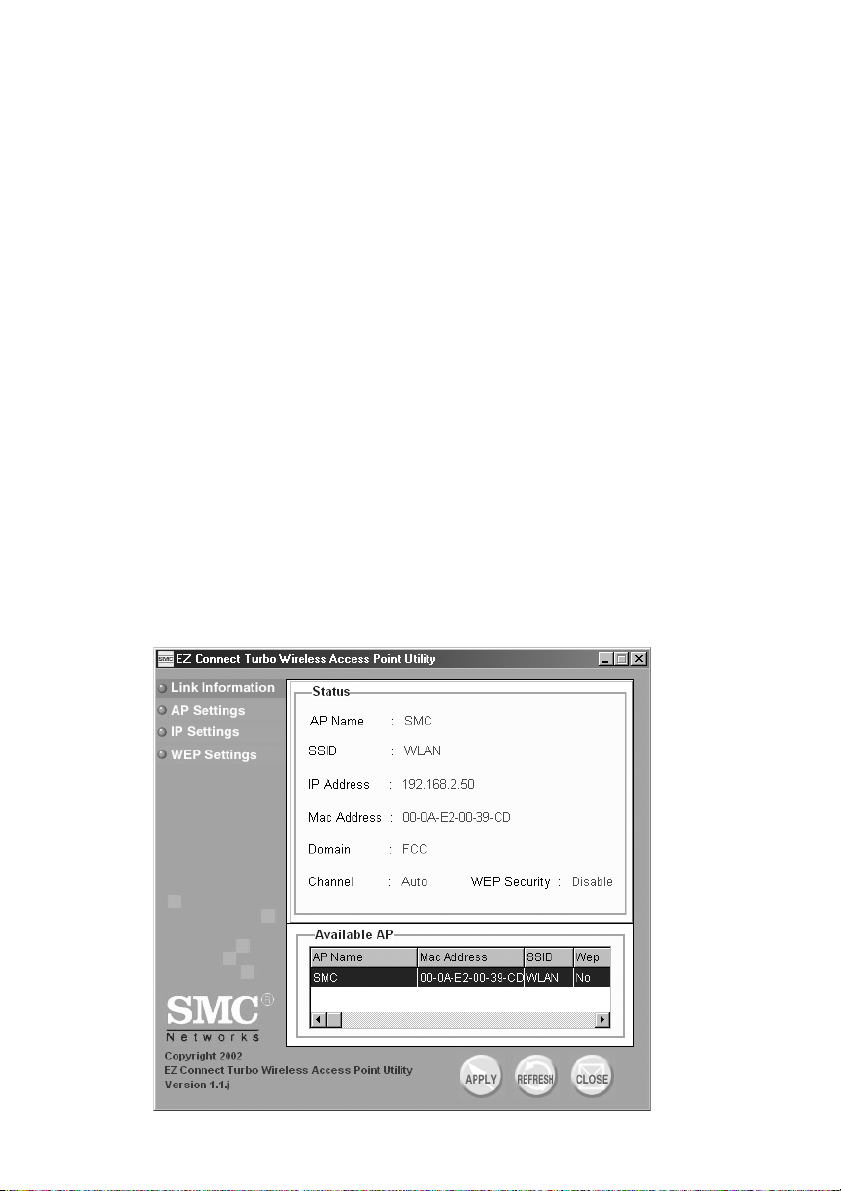

2. Auf der Seite LINK INFORMATION (Verbindungsin­formationen) finden Sie detaillierte Informationen über den SMC2455W.Um Ihre Einstellungen für die kabellose Datenübertragung zu ändern, klicken Sie auf die Schaltfläche [AP Settings] (Einstellungen für den Access Point).
18
3. Von diesem Abschnitt aus können Sie folgende Einstellungen konfigurieren:
• SSID.
• Kanal.
• Name des Access Points.
• Erweiterte Einstellungen.
4. Klicken Sie auf die Schaltfläche [Apply] (Übernehmen), um die Einstellungen zu speichern.
5. Um Ihre IP-Einstellungen zu ändern, klicken Sie auf die Schaltfläche [IP Settings] (IP-Einstellungen).
6. Von diesem Abschnitt aus können Sie folgende Einstellungen konfigurieren:
• DHCP/ Konfiguration einer festen IP-Adresse.
• IP-Adresse.
• Subnetzmaske.
•Gateway.
7. Klicken Sie auf die Schaltfläche [Apply] (Übernehmen), um die Einstellungen zu speichern.
19
5.2 | Konfiguration des Wireless Access Points
mit dem web-basierten Hilfsprogramm (Installationsassistent)
1. Melden Sie sich bei dem web-basierten Hilfsprogramm des SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Setup Wizard] (Installationsassistent).
3. Der Assistent führt Sie durch die grundlegenden Konfigurationseinstellungen für den SMC2455W.Über diesen Assistenten können Sie folgende Einstellungen konfigurie­ren:
• SSID.
• Kanal.
• Wired Equivalent Privacy (WEP).
4. Als erster Schritt wird vom Installationsassistenten Folgendes konfiguriert:
• SSID.
• Wireless-Kanal (der Standard-Wireless-Kanal ist Kanal 6).
20
5. Wenn Sie diesen Schritt ausgeführt haben, klicken Sie auf die Schaltfläche [NEXT] (weiter).
6. Als zweiter Schritt wird vom Installationsassistenten die WEP­Verschlüsselung konfiguriert:
21
Hinweis: Wenn Sie bislang noch keine Erfahrung mit dem
kabellosen Netzwerkbetrieb haben, wird empfohlen, die WEP-Verschlüsselung deaktiviert zu lassen, bis die Verbindung problemlos funktioniert. Aktivieren Sie dann diese Sicherheitsfunktion zuerst auf dem Access Pointund erst dann auf Ihrem Wireless-Client.
7. Wenn Sie diesen Schritt beendet haben, klicken Sie auf die Schaltfläche [FINISH] (Beenden), um die Einstellungen zu speichern und den Access Point neu zu starten. Anschließend werden Sie automatisch im web-basierten Hilfsprogramm abgemeldet.
5.3 | Konfiguration des Wireless Access Points mit
dem web-basierten Hilfsprogramm (erweiterte Konfiguration)
Unter der Option „Advanced Setup“ (Erweiterte Konfiguration) finden Sie zusätzliche Konfigurationsoptionen für den Access Point SMC2455W.
1. Melden Sie sich bei dem web-basierten Hilfsprogramm des SMC2455W an (weitere Informationen siehe Abschnitt 4.2.)
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
22
3. Um die IP-Konfiguration für den SMC2455W zu ändern, klicken Sie auf [LAN] im Navigationsmenü auf der linken Seite).
Von diesem Abschnitt aus können Sie folgende Einstellungen konfigurieren:
• Konfiguration von statischen IP-Einstellungen oder DHCP.
Bei statischen IP-Einstellungen können Sie Folgendes konfigu­rieren:
• IP-Adresse.
• Subnetzmaske.
•Gateway.
4. Wenn Sie diese Einstellungen angegeben haben, klicken Sie auf die Schaltfläche [APPLY] (Übernehmen), um sie zu spei- chern und den Access Point neu zu starten.
5. Um die Wireless-Einstellungen zu konfigurieren, klicken Sie auf [Wireless] im Navigationsmenü auf der linken Seite und wählen Sie dann die Option [Configuration] (Konfiguration).
23
Von diesem Abschnitt aus können Sie folgende Einstellungen konfigurieren:
• Name des Access Points.
• SSID.
• Übertragungsrate.
• Basisrate.
• Kanal.
• Präambel.
• Beacon-Intervall.
• RTS-Schwelle.
• Fragmentierungsschwelle.
• DTIM-Intervall.
• Authentifizierungstyp.
• Antenne.
• SSID-Broadcast.
Hinweis: Definitionen für diese Einstellungen finden Sie im
Glossar am Ende dieses Handbuchs.
6. Wenn Sie diese Einstellungen angegeben haben, klicken Sie auf die Schaltfläche [APPLY] (Übernehmen), um sie zu spei- chern und den Access Point neu zu starten.
24
Abschnitt 6 | Sicherheit
Wired Equivalent Privacy (WEP) schützt Ihre Daten, während sie über die kabellose Verbindung übertragen werden.Der EZ Connect™ Turbo Wireless Access Point unterstützt 3 Ver­schlüsselungstiefen, 64-/128-/256-Bit, die Eingabe kann als HEX- oder im ASCII-Format erfolgen. In der nachfolgenden Tabelle finden Sie Angaben zu den Formaten und Ver­schlüsselungstiefen.
Der SMC2455W unterstützt auch MAC Address Filtering als Sicherheitsfunktion. MAC Address Filtering verhindert den Zugriff von nicht autorisierten Wireless Clients auf Ihr Netzwerk.
Hinweis: MAC Address Filtering steht nur beim web-basieren-
den Hilfsprogramm zur Verfügung.
6.1 | Konfiguration von WEP mit dem Windows-
Hilfsprogramm
1. Melden Sie sich mit dem Windows-Hilfsprogramm beim SMC2455W an (weitere Informationen siehe Abschnitt 4.1).
2. Klicken Sie auf die Schaltfläche [WEP Settings] (WEP­Einstellungen).
64 Bit 128 Bit 256 Bit Zeichen
Grenzwert ASCII 5 Zeichen 13 Zeichen 29 Zeichen 0-9 A-Z HEX 10 Zeichen 26 Zeichen 58 Zeichen 0-9 A-F
25
3. Aktivieren Sie das Kontrollkästchen [Data Encryption]
(Datenverschlüsselung).
Im Abschnitt „WEP Settings“ (WEP-Einstellungen) können Sie folgende Werte konfigurieren:
• WEP-Schlüssellänge.
• HEX- oder ASCII-Format.
• Zu verwendender Schlüssel.
Hinweis: Weitere Hinweise zu WEP-Schlüsseln siehe Abschnitt 6.
6.2 | Konfigurieren von WEP mit dem web-basierten Hilfsprogramm
1. Melden Sie sich bei dem web-basierten Hilfsprogramm des
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
26
3. Klicken Sie im Navigationsmenü auf der linken Seite auf
[Wireless] und wählen Sie dann die Option [Encryption] (Verschlüsselung).
4. Wählen Sie zur Aktivierung von WEP die zu verwendende
WEP-Schlüssellänge.
5. Legen Sie dann das WEP-Schlüsselformat fest.
6. Geben Sie den WEP-Schlüssel ein, der auf der Basis von
Schlüssellänge und -format verwendet werden soll.
7. Wählen Sie den zu verwendenden WEP-Schlüssel, indem Sie
auf die Schaltfläche neben der Schlüsselnummer klicken.
8. Wenn Sie diese Einstellungen angegeben haben, klicken Sie
auf die Schaltfläche [APPLY] (Übernehmen), um sie zu spei- chern und den Access Point neu zu starten.
Hinweis: Wenn Sie WEP aktiviert haben, sorgen Sie dafür, dass
auf den PC-Karten dieselben Einstellungen wie für den Access Point verwendet werden.
27
6.3 | Konfigurieren der MAC-Address Filtering mit dem web-basierten Hilfsprogramm
1. Melden Sie sich bei dem web-basierten Hilfsprogramm des
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Klicken Sie im Navigationsmenü links auf [Filter].
4. Wählen Sie die Option [Enable] (Aktivieren).
5. Geben Sie die MAC-Adressen der Clients/Benutzer ein, die
Zugriff auf Ihr Wireless-Netzwerk erhalten sollen.
Hinweis: Der MAC Address Filter verfügt über eine Dropdown-
Liste mit alle angemeldeten MAC-Adressen In diesem Dropdown-Menü werden alle Clients mit Zugriff auf den Access Point aufgelistet,die eine IP-Adresse von DHCP erhaltenhaben. Wenn Sie der MAC-Tabelle einen Benutzer hinzufügen wollen, wählen Sie ihn einfach im Dropdown-Menü aus und wählen Sie die ID,zu der Sie ihn kopieren wollen; klicken Sie dann auf die Schaltfläche [Copy to] (Kopieren nach).
28
Abschnitt 7 | Informationen über den
EZ Connect™ Turbo Wireless — Access Point
Sowohl Windows-Hilfsprogramm als auch web-basiertes Hilfsprogramm bieten Informationen über den EZ Connect™ Turbo Wireless Access Point.Die nachfolgenden Hinweise zei­gen, welche Informationen in welchem Hilfsprogramm zu fin­den sind:
Windows-Hilfsprogramm:
• Name des Access Points.
• SSID.
• IP-Adresse.
• Kanal.
• WEP (aktiviert/deaktiviert).
• Hilfsprogrammversion.
Web-basiertes Hilfsprogramm:
LAN-Angaben
• IP-Einstellungen.
• IP-Konfiguration.
SYSTEM-Informationen
• Firmware-Version.
• SSID.
• Name des Access Points.
• MAC-Adresse.
• Kanal.
• WEP (aktiviert/deaktiviert).
• Protokoll der Netzwerkaktivitäten.
29
7.1 | Anzeigen von Informationen über den Wireless Access Point mit dem Windows-Hilfsprogramm
1. Melden Sie sich mit dem Windows-Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.1).
2. Auf der Standardseite des Windows-Hilfsprogramms werden
alle oben aufgeführten Informationen angezeigt.
30

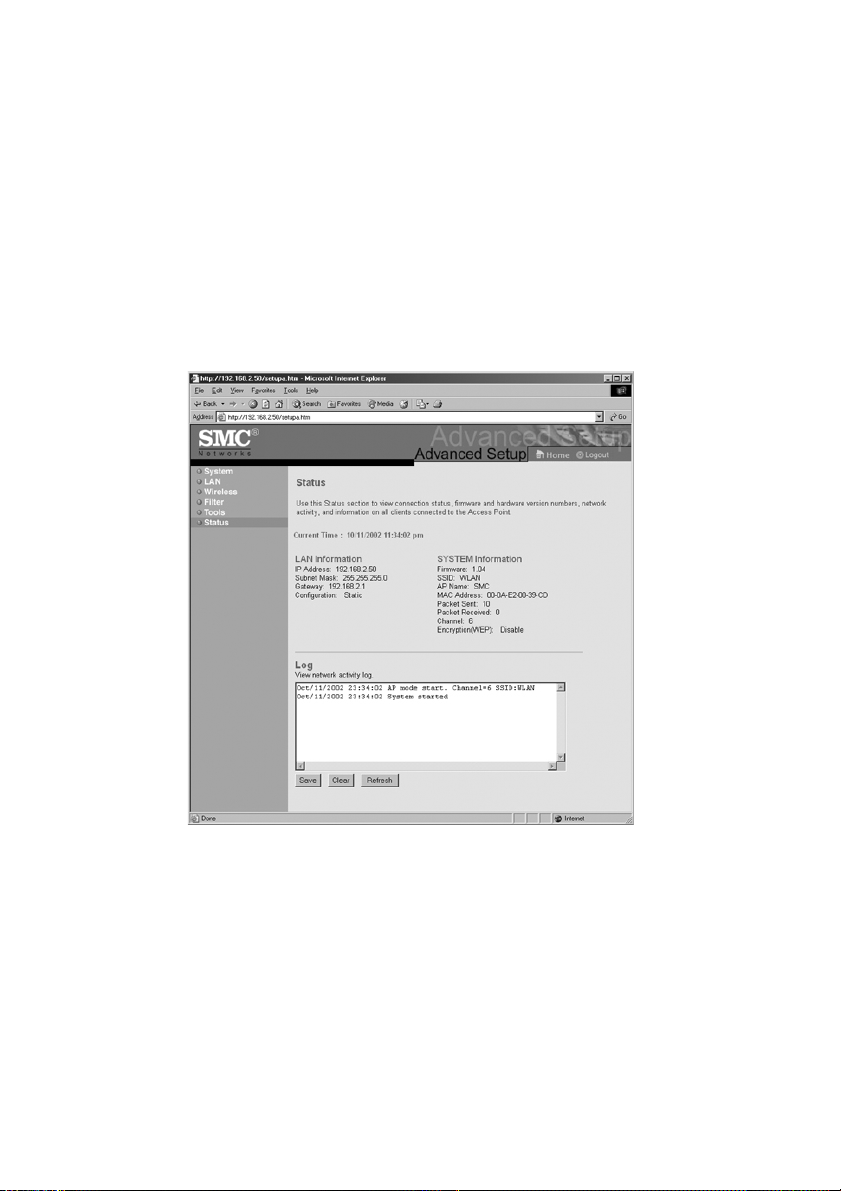

7.2 | Anzeigen von Informationen über den Wireless Access Point mit dem web-basierten Hilfsprogramm
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Klicken Sie im Navigationsmenü links auf [Status].
31

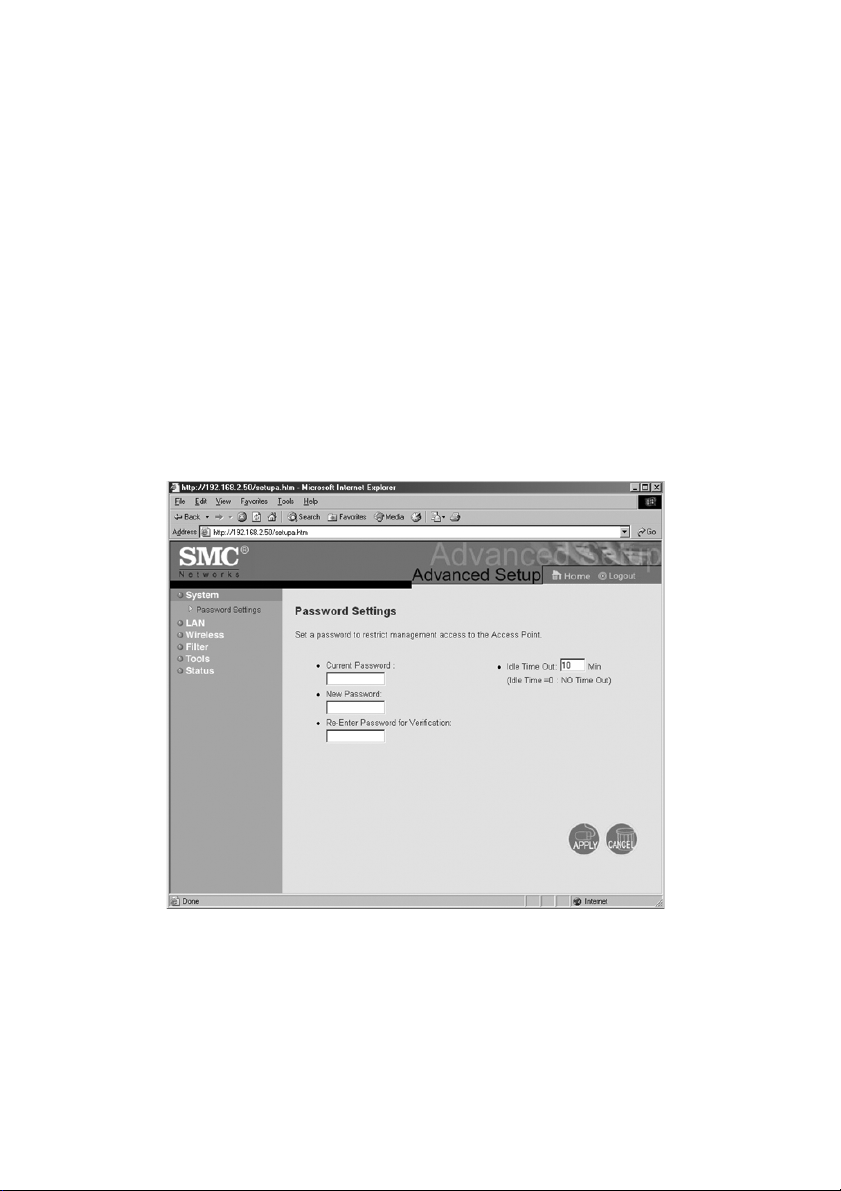

Abschnitt 8 | Ändern des Kennworts für den
SMC2455W
Für größere Netzwerksicherheit sollte das Standardkennwort des EZ Connect™ Turbo Wireless Access Points geändert wer­den. Gehen Sie hierfür folgendermaßen vor:
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Als Standardseite wird der Abschnitt [System] angezeigt.
Klicken Sie auf die Option [Password Settings] (Kennworteinstellungen).
Hinweis: In diesem Abschnitt können Sie auch den Wert für die
maximale Leerlaufzeit ändern. Dies ist der Zeitraum, während dessen das web-basierte Hilfsprogramm angemeldet bleibt, wenn keine Aktivität zu verzeich­nen ist.
32
Abschnitt 9 | Aktualisieren der Firmware des
SMC2455W
Die Firmware des EZ Connect™ Turbo Wireless Access Points kann über das web-basierte Hilfsprogramm aktualisiert werden. Sorgen Sie dafür, dass Sie die unter www.smc-europe.com oder www.smc.de erhältliche aktuellste Firmware verwenden.
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Klicken Sie im Navigationsmenü auf der linken Seite auf
[Tools] und klicken Sie dann auf die Option [Firmware Upgrade] (Firmware-Aktualisierung).
4. Klicken Sie auf die Schaltfläche [Browse…] (Durchsuchen)
und suchen Sie den Ordner auf Ihrem Computer, in dem Sie die aktuellste SMC2455W-Firmware (.bin) gespeichert haben.
5. Wenn Sie den korrekten Installationspfad gefunden haben,
klicken Sie auf die Schaltfläche [APPLY] (Übernehmen), um den Aktualisierungsprozess zu starten.
33
6. Klicken Sie als Antwort auf die angezeigten Dialog-
meldungen auf [OK], um den Aktualisierungsprozess zu starten.
Achtung: Schalten Sie die Stromversorgung während der
Aktualisierung auf keinen Fall ab. Hierdurch wird das Gerät beschädigt.
7. Wenn die Aktualisierung beendet ist, überprüfen Sie durch
Anmelden mit dem Windows- oder web-basierten Hilfs­programm, ob die neue Version auch tatsächlich geladen wurde.
34
Abschnitt 10 | Sichern und Wiederherstellen
der Daten des Wireless Access Points
Der EZ Connect™ Turbo Wireless Access Point ermöglicht das Sichern und Wiederherstellen der Konfigurationsdaten über das web-basierte Hilfsprogramm. Diese Funktion erlaubt das Speichern aller Konfigurationseinstellungen in einer separaten Datei, so dass Sie problemlos in mehreren Access Points diesel­be Konfiguration einrichten können.
10.1 | Sichern der SMC2455W-Konfiguration
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Klicken Sie im Navigationsmenü auf der linken Seite auf
[Tools] und klicken Sie dann auf die Option [Configuration Tools] (Konfigurations-Tools).
4. Klicken Sie auf die Schaltfläche [Backup] (Sichern), um die
Konfigurationsdatei des Geräts zu sichern.
35
5. Speichern Sie nach der entsprechenden Aufforderung die
Datei SMC2455W_backup.bin auf Ihrem Computer.
10.2 | Wiederherstellen der SMC2455W-Konfiguration
von der Datei „SMC2455W_backup.bin“
1. Melden Sie sich mit dem web-basierten Hilfsprogramm beim
SMC2455W an (weitere Informationen siehe Abschnitt 4.2).
2. Klicken Sie auf [Advanced Setup] (Erweiterte Konfiguration).
3. Klicken Sie im Navigationsmenü auf der linken Seite auf
[Tools] und klicken Sie dann auf die Option [Configuration Tools] (Konfigurations-Tools).
4. Klicken Sie auf die Schaltfläche [Browse…] (Durchsuchen)
und suchen Sie die Datei „SMC2455W_backup.bin“ auf Ihrem Computer.
5. Klicken Sie auf die Schaltfläche [Restore] (Wiederherstellen),
um die Wiederherstellung zu starten.
36
Abschnitt 11 | Deinstallieren des Windows-
Hilfsprogramms für den SMC2455W
Wenn Sie das Windows-Hilfsprogramm für den EZ Connect™ Turbo Wireless Access Point deinstallieren möchten,gehen Sie wie nachfolgend beschrieben vor:
1. Klicken Sie auf [Start], dann auf [Programs] (Programme),
wählen Sie dann [SMC2455W Access Point Utility] (Hilfsprogramm für den Access PointSMC2455W) und schließlich [Uninstall] (Deinstallieren) aus.
Aufforderung durch das Dialogfeld [Confirm File Deletion] (Löschung von Dateien bestätigen) auf [OK].
3. Der Deinstallationsvorgang wird gestartet.
4. Klicken Sie auf die Schaltfläche [Finish] (Beenden), um den
Deinstallationsvorgang zu beenden.
37
Abschnitt 12 | Technical Specifications
Data Rate
• Up to 22 Mbps with Auto
Fallback to 11/5.5/2/1 Mbps
Operating Range
• Up to 352 m
Interface
• RJ-45 – 10/100 Mbps
• Power Jack – 2.5mm
Network Configuration
• Infrastructure
Configuration and Management
• Web and Windows-based
Radio Signal Type
• Direct Sequence Spread
Spectrum (DSSS)
Media Access Protocol
• CSMA/CA (Collision Avoidance)
with ACK
Security
• 64-/128-/256-bit Wired
Equivalent Privacy (WEP)
RF Frequency
• 2400MHz – 2497 MHz –
Japan Band
• 2400MHz – 2483.5MHz –
North America, Europe
• 2455MHz – 2475MHz – Spain
• 2446.5MHz – 2483.5MHz – France
Operating Channel
• 11 Channels (US, Canada)
• 13 Channels (Europe)
• 14 Channels (Japan)
RF Output Power
• 16 -18 dBm
Antenna Gain
•2 dBi
Sensitivity
• -80 dBm @ 22 Mbps PBCC
• -85 dBm @ 11Mbps PBCC
• -82 dBm @ 11Mbps CCK
Frequency Stability
• Within + 25 ppm
Data modulation type
• BPSK (1 Mbps)
• QPSK (2 Mbps)
• CCK (5.5/11 Mbps)
• PBCC (5.5/11/22 Mbps)
Antenna Type
• Dual Dipole Antennas with Diversity
Power Consumption
• Operation: Maximum 1.05 A
• Standby: 600mA +/- 20mA
Dimension
• 8,8 x 14,0 x 3,8 cm
Weight
• 450 g
Compliance
• FCC Class B
•CE
• Industry Canada
• Wi-Fi Compliant
Temperature Range
• Operating: -0 C - +50 C
• Storage: -20 C - +70 C
Humidity:
• Operating: 0% to 70%
• Storage: 0% to 95% Non-condensing
Warranty
• Limited Lifetime Warranty
38
Abschnitt 13 | Fehlerbehebung
In diesem Abschnitt finden Sie Lösungen für bei der Installation und beim Betrieb Ihres EZ Connect™ Turbo Wireless Access Points auftretende Probleme.Wenn die gesuchte Lösung hier nicht zu finden ist, besuchen Sie die Website von SMC Networks unter www.smc-europe.com oder www.smc.de.
Bevor Sie mit der Fehlerbehebung für Ihren EZ Connect™ Turbo Wireless Access Point beginnen, sorgen Sie dafür,dass Sie über die aktuellste Firmware verfügen. Sie können sie von www.smc-europe.com oder www.smc.de herunterladen.
1. Wenn Wireless-Clients nicht auf den Access Point zugreifen können, prüfen Sie bitte Folgendes: a. Alle Wireless-Clients und der Wireless Access Point
SMC2455W müssen dieselben Einstellungen für SSID und WEP haben.
b. Die Wireless-Clients müssen auf den Infrastructure-Modus
(Access Point) eingestellt sein.
2. Wenn Sie über das Hilfsprogramm keine Verbindung zum SMC2455W herstellen können: a. Es muss sichergestellt sein, dass Ihr lokales IP-Subnetz der
IP-Adresse des SMC2455W entspricht. Die standardmäßige IP-Adresse des SMC2455W ist 192.168.2.50.
b. Für den Anschluss des SMC2455W an einen Switch oder
Hub muss 1:1Patchkabel (kein Crossover-Kabel) der Kategorie 5 verwendet werden.
c. Verwenden Sie Crossover-Kabel der Kategorie 5, um eine
Verbindung direkt von einem Computer zum SMC2455W herzustellen.
3. Wenn Sie das Kennwort vergessen haben oder immer noch keine Verbindung zum SMC2455W herstellen können, setzen Sie den Wireless Access Point auf die Werkseinstellungen zurück (siehe Abschnitt 1.2).
39
Compliances
FCC Class B Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communi­cations. However,there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect™ the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.
This device complies with Part 15 of the FCC Rules.Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
40
IMPORTANT NOTE FCC Radiation Exposure Statement: This equipment complies
with FCC radiation exposure limits set forth for an uncontrolled environment.This equipment should be installed and operated with minimum distance 20cm between the radiator & your body.
This transmitter must not be co-located or operating in conjun­ction with any other antenna or transmitter.
Industry Canada - Class B
This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the interference-causing equipment standard entitled “Digital Apparatus,” ICES-003 of the Department of Communications.
Cet appareil numérique respecte les limites de bruits radioélec­triques applicables aux appareils numériques de Classe B pre­scrites dans la norme sur le matérial brouilleur:“Appareils Numériques,” NMB-003 édictée par l’Industrie.
41
Legal Information and Contacts
SMC’s Limited Warranty Statement
Limited Warranty Statement: SMC Networks Europe (“SMC”)
warrants its products to be free from defects in workmanship and materials, under normal use and service, for the applicable warranty term. All SMC products carry a standard 2 year limited warranty from the date of purchase from SMC or its Authorized Reseller.SMC may, at its own discretion, repair or replace any product not operating as warranted with a similar or functional­ly equivalent product, during the applicable warranty term. SMC will endeavour to repair or replace any product returned under warranty within 30 days of receipt of the product. As new tech­nologies emerge, older technologies become obsolete and SMC will, at its discretion, replace an older product in its product line with one that incorporates these newer technologies
The standard limited warranty can be upgraded to a 5 year Limited Lifetime * warranty by registering new products within 30 days of purchase from SMC or its Authorized Reseller. Registration can be accomplished via the enclosed product registration card or online via the SMC web site. Failure to regi­ster will not affect the standard limited warranty.The Limited Lifetime warranty covers a product during the Life of that Product, which is defined as a period of 5 years from the date of purchase of the product from SMC or its authorized reseller.
All products that are replaced become the property of SMC. Replacement products may be either new or reconditioned. Any replaced or repaired product carries, either a 30-day limited war­ranty or the remainder of the initial warranty,whichever is lon­ger.SMC is not responsible for any custom software or firmware, configuration information, or memory data of Customer contai­ned in, stored on, or integrated with any products returned to SMC pursuant to any warranty. Products returned to SMC should have any customer-installed accessory or add-on components, such as expansion modules, removed prior to returning the pro­duct for replacement. SMC is not responsible for these items if they are returned with the product.
42
Customers must contact SMC for a Return Material Authorization number prior to returning any product to SMC. Proof of purcha­se may be required. Any product returned to SMC without a valid Return Material Authorization (RMA) number clearly marked on the outside of the package will be returned to customer at customer’s expense.Customers are responsible for all shipping charges from their facility to SMC. SMC is responsible for return shipping charges from SMC to customer.
WARRANTIES EXCLUSIVE:IF A SMC PRODUCT DOES NOT OPERA­TE AS WARRANTED ABOVE, CUSTOMER’S SOLE REMEDY SHALL BE REPAIR OR REPLACEMENT OF THE PRODUCT IN QUESTION, AT SMC’S OPTION. THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, EXPRESSED OR IMPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE, INCLUDING WARRANTIES OR CONDITIONS OF MERCHANTABILITY AND FITN­ESS FOR A PARTICULAR PURPOSE. SMC NEITHER ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATI­ON, MAINTENANCE OR USE OF ITS PRODUCTS. SMC SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMI­NATION DISCLOSE THE ALLEGED DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER’S OR ANY THIRD PER­SON’S MISUSE, NEGLECT, IMPROPER INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO REPAIR, OR ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE,OR BY ACCIDENT, FIRE, LIGHTNING, OR OTHER HAZARD.
LIMITATION OF LIABILITY: IN NO EVENT, WHETHER BASED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE),SHALL SMC BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND,OR FOR LOSS OF REVE­NUE, LOSS OF BUSINESS, OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE, PERFORMANCE,FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN IF SMC OR ITS AUTHORIZED RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. SOME COUNTRIES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OF INCIDENTAL OR CONSE-
43
QUENTIAL DAMAGES FOR CONSUMER PRODUCTS,SO THE ABOVE LIMITATIONS AND EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM COUNTRY TO COUNTRY. NOTHING IN THIS WARRANTY SHALL BE TAKEN TO AFFECT YOUR STATUTORY RIGHTS.
* Under the limited lifetime warranty, internal and external power supplies, fans, and cables are covered by a standard one­year warranty from date of purchase.
Full Installation Manual
Full installation manuals are provided on the Installation CD-Rom. Manuals in other languages than those included on the CD-Rom are provided on www.smc-europe.com (section support).
Firmware and Drivers
For latest driver, technical information and bug-fixes please visit www.smc-europe.com (section support).
Contact SMC
Contact details for your relevant countries are available on www.smc-europe.com and www.smc.com.
Statement of Conditions
In line with our continued efforts to improve internal design, operational function, and/or reliability, SMC reserves the right to make changes to the product(s) described in this document without notice. SMC does not assume any liability that may occur due to the use or application of the product(s) described herein. In order to obtain the most accurate knowledge of installation, bug-fixes and other product related information we advise to visit the relevant product support page at www.smc­europe.com before you start installing the equipment. All infor­mation is subject to change without notice.
44
Limitation of Liability
In no event, whether based in contract or tort (including negli­gence), shall SMC be liable for incidental, consequential, indirect, special or punitive damages of any kind, or for loss of revenue, loss of business or other financial loss arising out of or in connection with the sale, installation, maintenance,use, perfor­mance, failure or interruption of its products, even if SMC or its authorized reseller has been adviced of the possiblity of such damages.
Copyright
Information furnished by SMC Networks,Inc. (SMC) is believed to be accurate and reliable. However, no responsibility is assu­med by SMC for its use,nor for any infringements of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of SMC. SMC reserves the right to change specifications at any time without notice.
Trademarks
SMC is a registered trademark; and EZ Connect™ is a trademark of SMC Networks, Inc. Other product and company names are trademarks or registered trademarks of their respective holders.
Modellnumber: SMC2455W
Loading...
