Bezdrátový domovní
videotelefon VD36W
Obj. č. 123 21 31
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup domovního videotelefonu.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.
Rozsah dodávky
Domácí bezdrátový videotelefon s dokovací stanicí (Indoor Monitor)
Venkovní jednotka se zvonkovým tlačítkem (Outdoor Intercom)
2 síťové adaptéry
2 lithiové akumulátory
Těsnící destička a spojovací materiál (úchyt, šroubky a hmoždinky)
Popis systému a ovládací prvky
Domácí bezdrátový video telefon s dokovací
stanicí (Indoor monitor)
1 – LED kontrolka nabíjení
2 – displej
3 – Intercom / hovorové tlačítko CALL
4 – tlačítko
5 – navigační tlačítko pro pohyb nahoru ▲
6 – navigační tlačítko pro pohyb vlevo ◄
7 – Monitor / Delete
8 – navigační tlačítko pro pohyb dolů ▼
9 – mikrofon
10 – Unlock / Odemknutí dveří
11 – Zapnutí (On) / Vypnutí (Off) telefonu
12 – Photo / Confirm
13 – navigační tlačítko pro pohyb vpravo ►
14 – Playback / Set
15 – reproduktor
16 – přihrádka pro baterie
17 – zdířka DC-IN pro připojení napájecího
zdroje
18 – dokovací nabíjecí stanice / přihrádka pro
nabíjení akumulátoru venkovní jednotky
Venkovní jednotka se zvonkovým / hovorovým tlačítkem (Outdoor Intercom)
1 – stříška / ochrana proti stříkající vodě (dešti)
2 – IR LED pro nasvícení záběru kamery za snížených světelných podmínek „Night vision light“
3 – mikrofon
4 – zvonkové a hovorové tlačítko CALL
5 – světelný (soumrakový) senzor pro detekci okolního světla
6 – objektiv kamery
7 – reproduktor
8 – připojovací svorky
Pokyny pro instalaci
Před instalací systému a zejména samotnou montáží venkovní jednotky dostatečně ověřte správné
fungování celého systému. Uvědomte si, že v každém prostředí a zejména v zástavbě existují různé
faktory, které mohou funkci celého zařízení výrazně omezit. Jedná se především určité překážky
a předměty, které se nacházejí v každém objektu. Bezdrátový dosah videotelefonu a venkovní
jednotky tak může být omezen například v důsledku silných stěn, železo-betonových konstrukcí
a také provozem různých elektronických a bezdrátových zařízení provozovaných v jejich blízkosti.
Při instalaci dbejte pokynů pro připojení a spárování obou jednotek. Doporučujeme instalovat
venkovní jednotku se zvonkovým tlačítkem do zastřešených prostor. Jednotku pak umístěte
do optimální výšky tak, aby objektiv kamery mohl optimálně snímat obličej návštěvníka.
Vložení baterie (akumulátoru) do venkovní jednotky (Outdoor Intercom)
1. Přihrádka pro akumulátor se nachází na pravém boku venkovní jednotky.
Odejměte kryt přihrádky jeho přesunutím směrem nahoru.
2. Vložte akumulátor do přihrádky. Při vkládání dbejte vložení akumulátoru do správné polohy
a polarity. Označení „Li-Ion rechargeable battery“ při vkládání musí být viditelný (viz následující
obrázek).
3. Uzavřete přihrádku akumulátoru. Kryt musí znovu zcela dolehnout.
Vložení baterie (akumulátoru) do domácího videotelefonu (Indoor Monitor)
1. Přihrádka akumulátoru se nachází
v zadní části přístroje. Odejměte kryt
bateriové přihrádky (16) jeho přesunutím
směrem dolů.
2. Vložte akumulátor a připojte jej podle
následujícího obrázku.
3. Uzavřete bateriový prostor. Při uzavírání
musí jeho kryt znovu správně dolehnout.

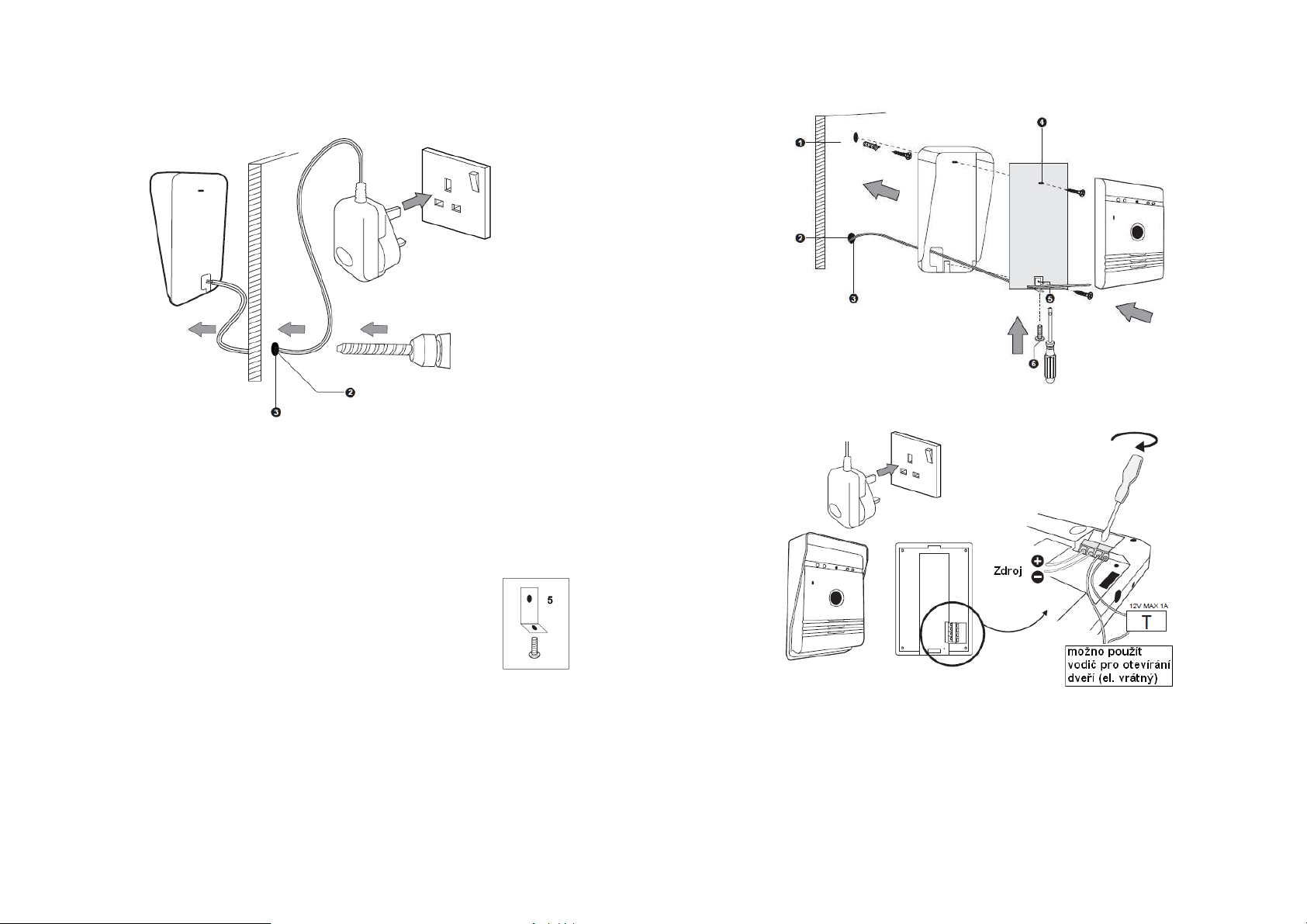

Instalace venkovní jednotky / Montáž na zeď
1. Nejprve zvolte vhodné umístění pro instalaci venkovní jednotky. Část se stříškou použijte coby
šablonu pro označení otvorů pro připevnění stříšky. Vyvrtejte otvory (krok 1) přesně podle šablony
a vložte do nich hmoždinky.
2. Stejně tak vyvrtejte otvor pro kabel síťového adaptéru (krok 2).
3. Prostrčte kabel napájecího adaptéru skrze zdivo / stěnu a ponechejte kus kabelu volně viset (krok
3).
4. Vložte těsnící destičku do vnitřní části stříšky (krok 4).
5. Pomocí dodávaného úchytu (označen číslem 5) připevněte stříšku a těsnící
destičku ve spodní části. Dbejte však přitom zvýšené opatrnosti, aby při montáži
úchytu (5) nedošlo k deformaci nebo mechanickému poškození napájecího kabelu.
6. Připojte vodiče napájecího adaptéru do svorkovnice modulu venkovní jednotky
v souladu s označením u jednotlivých připojovacích terminálů.
7. Vložte modul venkovní jednotky do stříšky. Jako první vložte horní část modulu do stříšky a teprve
poté opatrně připevněte i spodní část modulu do spodního úchytu (5).
8. Připevněte venkovní jednotku ke stříšce pomocí dodávaného šroubu (krok 6).
Elektrické připojení
Venkovní jednotka (Outdoor Intercom)
1. Připojte vodiče síťového adaptéru do terminálů označených „+“ (kladný pól) a „-“ (záporný pól).
Ujistěte se o připojení vodičů při zachování správné polarity (viz obrázek výše).
2. V případě požadavku na použití systému pro otevírání dveří tzv. „elektrický vrátný“ připojte
2 vodiče do zbylých terminálů. Pro napájení systému pro otevírání dveří pak použijte pouze
vhodný zdroj se jmenovitým napětím 12 V max. 1 A.
Domovní videotelefon (Indoor Monitor)
1. Připojte dodávaný USB kabel do dokovací stanice a poté připojte síťový adaptér do elektrické
zásuvky.
Spárování systému
1. Stiskněte tlačítko On / Off (11). Na videotelefonu se následně aktivuje displej.
2. Stiskněte a přidržte tlačítko Intercom (3). Na displeji se poté zobrazí indikace „Pairing“.
3. Stiskněte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce. Tím dojde k aktivaci
venkovního modulu.
4. Stiskněte a přidržte zvonkové / hovorové tlačítko CALL (4) na venkovní jednotce po dobu
10 sekund
5. V případě úspěšného spárování obou zařízení (videotelefonu i venkovního modulu) se na displeji
videotelefonu zobrazí indikace „Success“.
6. Pakliže se na displeji zobrazí indikace „Fail“, spárování obou jednotek selhalo.
Zopakujte proto celý postup uvedený v krocích 2 – 4.
Indikace a symboly displeje
Venkovní jednotka (Outdoor Intercom)
1. Poté, co návštěvník stiskne zvonkové / hovorové tlačítko CALL (4), zazní na videotelefonu
vyzváněcí melodie a automaticky se aktivuje jeho displej. Na displeji videotelefonu se zároveň
zobrazí záběr kamery z prostoru před venkovní jednotkou a v případě, že návštěvník stojí
v zorném poli objektivu, i samotného návštěvníka.
2. Stiskněte tlačítko Intercom (3) a hovořte přitom k návštěvníkovi.
3. Stisknutím tlačítka Exit (4) ukončíte hovor (audio přenos).
Displej se následně přepne do pohotovostního režimu (standby).
Videotelefon (Indoor Monitor)
1. Funkce tlačítka Monitor / Delete (7) slouží k záběru kamery do prostoru před venkovní
jednotkou, aniž by přitom došlo ke stisku venkovního zvonkového / vyzváněcího tlačítka CALL (4).
Tato funkce je však k dispozici pouze v případě, že je venkovní modul napájen ze síťového
adaptéru.
2. Stiskněte tlačítko Intercom (3) a hovořte s návštěvníkem.
3. Tlačítkem Exit (4) dojde k ukončení hovoru a přepnutí displeje do pohotovostního režimu.
Odemknutí (při použití systému pro otevírání dveří)
Poté, co jste identifikovali návštěvníka, stiskněte tlačítko Unlock / Odemknutí dveří (10).
Tím se návštěvníkovi otevřou elektricky ovládané dveře.
Poznámka: Použití systému pro otevírání dveří vyžaduje samostatný zdroj se jmenovitým napětím
12 V max. 1 A – model DB5005 a DB5005L (není součástí dodávky).
Konfigurace systému
Nastavení hlasitosti vyzvánění
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém následně přejde do hlavní nabídky.
2. Pomocí navigačních tlačítek ▼ nebo ▲ přejděte k menu Volume.
3. Stisknutím tlačítka Photo / Confirm (12) potvrdíte vstup do nabídky Volume.
4. Znovu pomocí navigačních tlačítek
5. Nastavení potvrďte stiskem tlačítka Photo / Confirm (12).
6. Pro návrat do provozního režimu stiskněte tlačítko Exit (4)
Volba vyzváněcího tónu
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém následně přejde do hlavní nabídky.
2. Pomocí navigačních tlačítek ▼ nebo ▲ přejděte k menu Chime.
3. Stisknutím tlačítka Photo / Confirm (12) potvrdíte vstup do příslušné nabídky.
4. Pro výběr požadované melodie použijte navigační tlačítka ▼ nebo ▲.
5. Výběr melodie potvrdíte stiskem tlačítka Photo / Confirm (12).
6. Pro návrat do provozního režimu stiskněte tlačítko Exit (4)
▼ nebo ▲ nastavte
požadovanou hlasitost vyzvánění.
Bezdrátový dosah systému
Redukce bezdrátového dosahu celého systému v závislosti na překážkách mezi vysílačem
(Outdoor Intercom) a přijímačem (Indoor Monitor)
Maximální bezdrátový dosah systému je 120 m ve volném prostranství. Určité překážky pak výrazně
redukují vzdálenost dosahu mezi vysílačem a přijímačem. Před instalací systému a zejména montáží
venkovní jednotky, se proto dostatečně přesvědčte o tom, že v zamýšleném místě instalace
venkovního modulu, systém optimálně funguje.
Pořízení snímku / Funkce fotoaparátu
1. Systém disponuje funkcí automatického pořízení snímku návštěvníka. Poté, co návštěvník stiskne
vyzváněcí a hovorové tlačítko CALL (4), dojde k pořízení snímku prostoru a osoby stojící před
objektivem kamery.
2. Po stisknutí tlačítka Photo / Confirm (12) na domácím videotelefonu, pořídí systém další snímek
zabíraného prostoru.
Prohlížení / Odstraňování snímků
1. Na domácím videotelefonu stiskněte tlačítko Playback / Set (14). Systém tím přejde do režimu
náhledu pořízených snímků.
2. Pomocí navigačních tlačítek
3. Stiskněte tlačítko Monitor / Delete (7). Tím vstoupíte do režimu správy vybraného snímku.
▼ nebo ▲ procházejte uložené snímky.
4. Použijte navigační tlačítka ◄ a ► pro výběr mezi možnostmi Yes (odstranění) a No (zrušení akce).
5. Pro odstranění snímku vyberte Yes a potvrďte stiskem tlačítka Photo / Confirm (12).
6. K návratu do běžného provozního režimu stiskněte tlačítko Exit (4).
Odstranění všech snímků
1. Na domácím videotelefonu stiskněte tlačítko Playback / Set (14). Systém tím přejde do režimu
náhledu pořízených snímků.
2. Stiskněte a přidržte tlačítko Monitor / Delete (7) po dobu 3 sekund. Na displeji videotelefonu se
následně zobrazí nabídka „Delete all“.
3. Pomocí tlačítek ◄ a ► vyberte mezi volbami Yes / No.
4. Pro odstranění všech snímků vyberte volbu Yes a potvrďte stiskem tlačítka Photo / Confirm (12).
5. K návratu do běžného provozního režimu stiskněte tlačítko Exit (4).
Nastavení aktuálního času a data
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém tím přejde do hlavní nabídky.
2. Prostřednictvím navigačních tlačítek ▼ nebo ▲ přejděte do příslušné nabídky Time / Date.
3. Vstup do nabídky potvrďte stiskem tlačítka Photo / Confirm (12).
4. Pro nastavení času a data použijte navigační tlačítka ▼ nebo ▲.
5. Přechod na další nastavovanou hodnotu provedete pomocí tlačítek ◄ a ►.
6. Na závěr celé nastavení potvrďte stiskem tlačítka Photo / Confirm (12).
7. Pro návrat do běžného provozního režimu stiskněte tlačítko Exit (4).
Konfigurace kontrastu displeje
1. Stiskněte a přidržte tlačítko Playback / Set (14) po dobu 3 sekund.
Systém přejde do hlavní nabídky.
2. Prostřednictvím navigačních tlačítek
▼ nebo ▲ přejděte do příslušné nabídky
Brightness.
3. Vstup do nabídky potvrďte stiskem tlačítka Photo / Confirm (12).
4. Pomocí navigačních tlačítek ▼ nebo ▲ nastavte požadovanou úroveň jasu displeje.
5. Nastavení potvrdíte stiskem tlačítka Photo / Confirm (12).
6. Pro návrat do běžného provozního režimu stiskněte tlačítko Exit (4).
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do domovního
telefonu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro zařízení.
Nikdy nezakrývejte ventilační otvory na venkovní jednotce ani domovním videotelefonu.
Venkovní jednotku a zejména jeho zvonkové / hovorové tlačítko CALL nevystavujte přímému
působení dešťové vody. Pro instalaci venkovní jednotky proto použijte prostor chráněný před
nepříznivými vlivy počasí (například pod vhodnou stříškou).
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Technické údaje
Provozní frekvence systému 2400 – 2483,5 MHz
Přenosová rychlost 15 – 25 FPS (pouze na efektivní vzdálenost)
Bezdrátový dosah až 120 m (ve volném prostranství)
Vysílací výkon / TX power 14 – 18 dBm
Přijímací citlivost / RX sensitivity - 85 dBm
Podmínky provozu teplota -10 až +50 ºC
-20 až + 60 ºC (pro uskladnění)
až 85 % relativní vlhkost
Specifikace kamery / Venkovní jednotka
Typ senzoru CMOS
Úhel záběru 55º
Zdroj napájení 5 V DC 1 A
Spotřeba proudu 250 mA (± 50 mA)
Doba nabíjení cca 5 hodin
Akumulátor lithiový, jmenovité napětí 3,7 V 1500 Ah
Síťový adaptér vstup síť 230 V AC 50 Hz
výstup 5 V DC 1 A
Domovní videotelefon
Velikost displeje 2,4“
Rozlišení 320 x 240 (RGB)
Zdroj napájení 5 V DC 1 A
Spotřeba proudu 350 mA (± 50 mA)
Doba nabíjení cca 5 hodin
Formát ukládání snímků JPEG
Akumulátor lithiový, jmenovité napětí 3,7 V 1200 Ah
Síťový adaptér vstup síť 230 V AC 50 Hz
výstup 5 V DC 1 A
Šetřete životní prostředí!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/9/2016
Loading...
