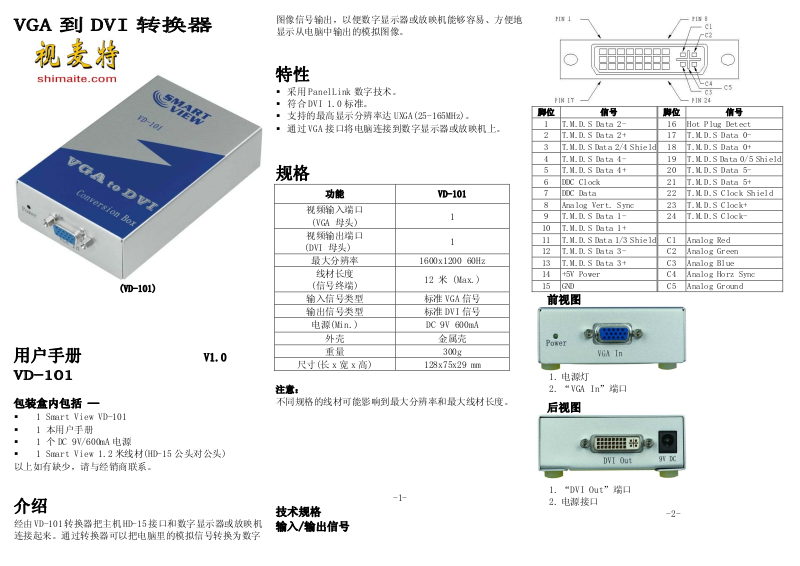

SmartVIEW VD-101 User Manual

VGA 到 DVI 转换器

(VD-101)

用户手册 V1.0

VD-101

包装盒内包括 —

 1 Smart View VD-101
 1 本用户手册
 1 个 DC 9V/600mA 电源
 1 Smart View 1.2 米线材(HD-15 公头对公头)

以上如有缺少，请与经销商联系。

介绍

经由 VD-101 转换器把主机 HD-15 接口和数字显示器或放映机
连接起来。通过转换器可以把电脑里的模拟信号转换为数字

图像信号输出，以便数字显示器或放映机能够容易、方便地
显示从电脑中输出的模拟图像。

特性

 采用 PanelLink 数字技术。
 符合 DVI 1.0 标准。
 支持的最高显示分辨率达 UXGA(25-165MHz)。
 通过 VGA 接口将电脑连接到数字显示器或放映机上。

规格

功能 VD-101

视频输入端口

(VGA 母头)

视频输出端口

(DVI 母头)

最大分辨率 1600x1200 60Hz

注意：
不同规格的线材可能影响到最大分辨率和最大线材长度。

线材长度

(信号终端)
输入信号类型 标准 VGA 信号
输出信号类型 标准 DVI 信号

电源(Min.) DC 9V 600mA

外壳 金属壳
重量 300g

尺寸(长 x 宽 x 高) 128x75x29 mm

-1-

技术规格
输入/输出信号

1

1

12 米 (Max.)

脚位 信号 脚位 信号

1 T.M.D.S Data 2- 16 Hot Plug Detect
2 T.M.D.S Data 2+ 17 T.M.D.S Data 0­3 T.M.D.S Data 2/4 Shield 18 T.M.D.S Data 0+
4 T.M.D.S Data 4- 19 T.M.D.S Data 0/5 Shield
5 T.M.D.S Data 4+ 20 T.M.D.S Data 5­6 DDC Clock 21 T.M.D.S Data 5+
7 DDC Data 22 T.M.D.S Clock Shield
8 Analog Vert. Sync 23 T.M.D.S Clock+

9 T.M.D.S Data 1- 24 T.M.D.S Clock­10 T.M.D.S Data 1+
11 T.M.D.S Data 1/3 Shield C1 Analog Red
12 T.M.D.S Data 3- C2 Analog Green
13 T.M.D.S Data 3+ C3 Analog Blue
14 +5V Power C4 Analog Horz Sync
15 GND C5 Analog Ground

前视图

1. 电源灯

2. “VGA In”端口

后视图

1. “DVI Out”端口

2. 电源接口

-2-

背视图

EDI

2007.07.11

1. 清晰度调节(1~4)

2. 水平调节(5~9)

3. 垂直调节(10~12)

安装

1. 关闭主机和显示器。

2. 用 VGA 公头对公头延长线将 VD-101 的“VGA In”端连接

到主机上。

3. 用 DVI 公头延长线将 VD-101 的“DVI Out”端连接到显示

器上。

4. 接上电源，打开 VD-101。

5. 打开主机和数字显示器或投影机。

VGA 支持模式

模拟 分辨率 频率(Hz)

VGA70 720x400 70

VGA 640x480 60 / 75

SVGA 800x600 60 / 75 / 85

XGA 1024x768 60 / 75 / 85
SXGA 1280x1024 60 / 75 / 85
UXGA 1600x1200 60

-3-

切换开关的设置

水平调节

SW5 SW6 SW7 SW8 SW9 RESULT
OFF OFF OFF OFF OFF Left+16
OFF OFF OFF OFF ON Left+15
OFF OFF OFF ON OFF Left+14
OFF OFF OFF ON ON Left+13
OFF OFF ON OFF OFF Left+12
OFF OFF ON FOF ON Left+11
OFF OFF ON ON OFF Left+10
OFF OFF ON ON ON Left+9
OFF ON OFF OFF OFF Left+8
OFF ON F FOF OF ON Left+7
OFF ON FOF ON OFF Left+6
OFF ON FOF ON ON Left+5
OFF ON ON OFF OFF Left+4
OFF ON ON FOF ON Left+3
OFF ON ON ON OFF Left+2
OFF ON ON ON ON Left+1

ON OFF OFF OFF OFF 0
ON OFF OFF OFF ON Right+1
ON F FOF OF ON OFF Right+2
ON F FOF OF ON ON Right+3
ON FOF ON OFF OFF Right+4
ON F FOF ON OF ON Right+5
ON FOF ON ON OFF Right+6
ON FOF ON ON ON Right+7
ON ON OFF OFF OFF Right+8
ON ON F FOF OF ON Right+9
ON ON FOF ON OFF Right+10
ON ON FOF ON ON Right+11
ON ON ON OFF OFF Right+12
ON ON ON FOF ON Right+13
ON ON ON ON OFF Right+14

ON ON ON ON ON Right+15
当屏幕位置向右倾斜，调节开关“Left+n”。
当屏幕位置向左倾斜，调节开关“Right+n”。

-4-

垂直调节

SW10 SW11 SW12 RESULT

OFF OFF OFF Down+4
OFF OFF ON Down+3
OFF ON OFF Down+2
OFF ON ON Down+1

ON OFF OFF 0
ON OFF ON Up+1
ON ON OFF Up+2

ON ON ON Up+3
当屏幕位置较低，调节开关“Up+n”。
当屏幕位置较高，调节开关“Down+n”。

清晰度调节

SW1 SW2 SW3 SW4
OFF OFF OFF OFF
OFF OFF OFF ON
OFF OFF ON OFF
OFF OFF ON ON
OFF ON OFF OFF
OFF ON OFF ON
OFF ON ON OFF
OFF ON ON ON

ON OFF OFF OFF
ON OFF OFF ON
ON OFF ON OFF
ON OFF ON ON
ON ON OFF OFF
ON ON OFF ON
ON ON ON OFF
ON ON ON ON

当屏幕显示的文字或线条模糊不清时，调节开关“清晰度”。

商标:

这个手册中涉及到的所有公司，牌子名称和产品名称，都是商标
或已注册商标，属于它们各自的公司。
