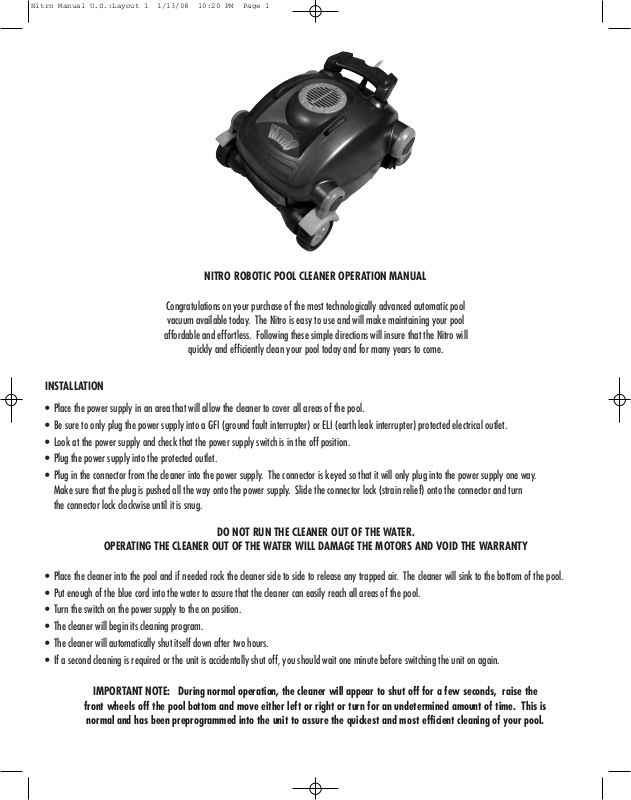

NITRO ROBOTIC POOL CLEANER OPERATION MANUAL

Congratulations on your purchase of the most technologically advanced automatic pool
vacuum available today. The Nitro is easy to use and will make maintaining your pool

affordable and effortless. Following these simple directions will insure that the Nitro will

quickly and efficiently clean your pool today and for many years to come.

INSTALLATION

• Place the power supply in an area that will allow the cleaner to cover all areas of the pool.

• Be sure to only plug the power supply into a GFI (ground fault interrupter) or ELI (earth leak interrupter) protected electrical outlet.

• Look at the power supply and check that the power supply switch is in the off position.

• Plug the power supply into the protected outlet.

• Plug in the connector from the cleaner into the power supply. The connector is keyed so that it will only plug into the power supply one way.
Make sure that the plug is pushed all the way onto the power supply. Slide the connector lock (strain relief) onto the connector and turn
the connector lock clockwise until it is snug.

DO NOT RUN THE CLEANER OUT OF THE WATER.

OPERATING THE CLEANER OUT OF THE WATER WILL DAMAGE THE MOTORS AND VOID THE WARRANTY

• Place the cleaner into the pool and if needed rock the cleaner side to side to release any trapped air. The cleaner will sink to the bottom of the pool.

• Put enough of the blue cord into the water to assure that the cleaner can easily reach all areas of the pool.

• Turn the switch on the power supply to the on position.

• The cleaner will begin its cleaning program.

• The cleaner will automatically shut itself down after two hours.

• If a second cleaning is required or the unit is accidentally shut off, you should wait one minute before switching the unit on again.

IMPORTANT NOTE: During normal operation, the cleaner will appear to shut off for a few seconds, raise the

front wheels off the pool bottom and move either left or right or turn for an undetermined amount of time. This is

normal and has been preprogrammed into the unit to assure the quickest and most efficient cleaning of your pool.

AB

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 2

REMOVING THE CLEANER FROM THE POOL

• Slowly pull the blue cord to get the cleaner to thepool surface and near
the edge of the pool. DONOT PULL THE CLEANER OUT OF THE POOL BY
THE CORD.

• Reach down and grasp the handle of the cleaner andremoveit from the
pool as shown below.

FIGURE 1: Grasping Handle

• Clean filter bag.

• Store the cleaner on the caddy.

• Loosely coil the cable on the caddy.

FIGURE 2: Lift from Pool by Handle

The unit should be stored in an area that
will afford some protection from the
elements to insure that it retains its finish

• Hold the bottom lid as shown in Fig 4 andpull the tab marked “PULL TO REMOVE BAG”

FIGURE 4

• Turn filter bag inside out andhose off all debris as shown in Fig5. If very dirty it may
be washed in your washing machine, inside out, with cold water,mild detergent, and
by itself.

.

CLEANING THE FILTER BAG (Filter Bag Should Be Cleaned After Every Use.)

• Turn cleaner upside down and placeon ground so the bottom lid is exposed.

• Turn red locking pegs (by wheelarea) to the unlocked position as shown in Fig 3. Next
press the two red locking clips near the roller brush in
towards the center of the unit. Liftthe bottom lid out.

FIGURE 5

• Hose all debris off the bottom lid being sure to get all dirt out of the fine filters on the
intake doors as shown in Fig 6.

FIGURE 3

A: Press the red tabs inward as shown

and lift lid off cleaner

B: Turn levers inward as indicated by

arrows imprinted on lid

FIGURE 6

2

CLICK

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 3

• To reattach the filter to the bottom lid,turn the filter bag right-side-out. Start at the
back where the filter bag says “PUSH” and insert the filter bead into the channel, so
that the tabs are holding the bag in near thelabel with the word “PUSH”, as shown in

Fig 7.

FIGURE 7

• Press the filter bead down all the way around the perimeter making sure that it is
completely seated and behind all the tabs as shown in Fig7a.

CABLE MAINTENANCE

In the course of using your Nitro, the cord may begin to coil. Excessive coiling
can lead to improper cleaning coverage of your pool.

• To uncoil the cord, it is bestthat the cable is wet.

• Place the cleaner on the ground as shown below.

• Be sure to use a clear area that will allow the cord to stretch out in astraight line.

• Pull the cable so it is off the ground

• Using your fingers, roll the cable in the opposite direction that it is coiled in.

• When straight, wrap cable for storage as shown below.

FIGURE 7A

• Pick up the bottom lid and turn it over sothe bag hangs below it. Place the bottom lid
back into the cleaner being careful to feed the filter bag intothe body of the cleaner.

MAKE SURE ALL FILTER MATERIAL IS INSIDE THE CLEANER OTHERWISE
THE LID WILL NOT CLOSE AND LATCH PROPERLY.

• Once the bottom lid is properly seated,
turn the red locking clips in the opposite
direction of the arrows embossed on the
bottom lid until it locks between the two
raised locks.

FIGURE 7B

STORING THE CABLE

• Loosely loop the cable as shown below.

Hold the cord close to the cleaner.
Make a roughly two foot loop with
the cord as shown.

When making loop, roll the cable
slightly in a counter clockwise
manner to maintain form. DO NOT
WRAP THE CORD TIGHTLY AROUND
OBJECTS.

When cable is properly wrapped
place it on the caddy provided.

FIGURE 7C

• Press the rear section of the bottom lid
into the cleaner while pushing the
locking clips towards the edge of the
cleaner until an audible click
is heard as shown in Fig 7c.

WINTER STORAGE

If temperatures will regularly be below 45 degrees Fahrenheit or 5 degrees Celsius, the
cleaner and power supply should be stored indoors.

3

FIG 9

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 4

CADDY ASSEMBLY

Check the parts list below, if any parts are missing or damaged call SmartPool’s customer
service department at 732 730 9880 for help.

A. 1 Caddybase
B. 2 Axle stops
C. 6 Phillips head machine screws
D. 6 black screw covers
E. 2 axle washers

I. 1 hook support rod
J. 2 caddy poles large
K. 2 caddy hooks
L. 1caddy handle
M. 2 wheels

F. 4 self tapping Phillips head screws
G. 2 cleaner mounting brackets (black)
H. 1 axle rod

REQUIRED TOOLS

• HAMMER

• PHILLIPS HEAD SCREWDRIVER

• Take one of the cleaner mounting brackets and locate it ontothe caddy base so the claw
faces towards the lower part of the base as shown infigure 8

• Turn the caddy base
over and screw two
self tapping screws
into the base and
the cleaner
mounting brackets
connecting the two
parts. Repeat for
the other cleaner
mounting bracket.

TURN HOLES
TOWARD CENTER

• Place the axle rod through the caddy
base insuring that it passes through the
caddy poles as shown in Fig 10 The axle
rod should stick out slightly on either side
of the caddy

• Place an axle washer onto the axle on
both sides of the caddy base.

• Slide a wheel onto both sides of the axle
rod.

• Slide the tapered end of axle stop
into axle rod FIG 11

• Turn the entire assembly on its
side on a firm flat surface with the
axle stop flat on the ground.

• With a hammer lightly tap the
other side of the axle until the

axle stop seats. When finished
turn unit over,insert last axle stop
and repeat process until the
second axle stop is seated.

• Place the caddy poles into the base with the large holes going into the base. Be sure
that the small holes on the top side of the poles are positioned towards the inside of the
caddy as shown in figure 9.

4

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 5

• Insert the six black screw covers into the screw bosses tohide the screw.

• Place the transformer into its mounting spot in the base ofthe caddy as shown in fig 14.

• Place the cleaner on the caddy with the wheels facing forward and down. The brushes
will be suspended in this position which will increase the longevity and cleaning
properties of the cleaner. Loosely wrap the cord (see above) and hangfrom the caddy
hooks as shown in Fig 15

• Take one of the two caddy hooksand insert the rod support into the recessed hole in the
hook.Screw one Phillips head machine screw through the caddy hook into the rod support
Snug up but do not fully tighten. Repeat for theother caddy hook as shown in Fig 12.

• Slide the caddy hook assembly onto the top of theupright caddy poles with the hooks
pointing up and suspended over the caddy base. Align the screw holes on the inside of
the poles with the screw boss on the caddy hooks. Screw the Phillips headmachine
screws most of the way in but do not tighten.

• Slide the caddy handle into the receptacle on the top ofthe caddy hooks. The handle
should curve away from the caddy towards theback of the unit (away from the caddy
hooks). Align the screw holes with the screw boss on thecaddy hook. Tighten all Phillips
head machine head screws at this point. (See Fig 13)

5

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 6

2-YEAR L I M I T E D W A R R A N T Y

This product has been manufactured, tested and inspected in accordance with carefully
specified engineering requirements. It is warranted to be free from defects in materials
and workmanship under normal use and service, subject to qualifications, conditions and
limitations described below.

SmartPool 2 Year Limited Warranty:
One year full warranty, 2 years on Drive Motor and Pump Motor. This warranty applies
only while using this product in the United States and Canada.

This warranty extends to the first consumer/purchaser for a period of 24 months from the
original date of purchase.

This warranty covers only normal and reasonable use. Any damage, defects, malfunctions
or other failures arising from its use without the original transformer or any use which does
not comply with the instructions in this manual, including failure of the purchaser to
provide reasonable and necessary maintenance, will void this warranty.

The warranty obligations of SmartPool shall be limited to repair or replacement of the
product or any defective component, at the discretion of SmartPool. The repair or
replacement may include the use of refurbished components and/or units. SmartPool will
not be liable or responsible under any circumstances or in any amount for any
consequential or incidental damages, for any injury or damages to persons or property
using or used in connection with this product, or for loss of profits or other costs or
expenses of any kind or character.

Model NC31

This warranty does not include replacements of the filter bag, bottoms lid, and brushes.

THERE ARE NO OTHER WARRANTIES OR REPRESENTATIONS, EITHER
EXPRESSED OR IMPLIED, WHETHER OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE, OR OTHER, MADE BY SMARTPOOL OTHER THAN THOSE
SPECIFICALLY SET FORTH IN THIS WARRANTY. NO PERSON, FIRM, OR
CORPORATION IS AUTHORIZED TO MAKE ANY REPRESENTATIONS OR INCUR ANY
OBLIGATIONS IN THE NAME F OR ON BEHALF OF SMARTPOOL, EXCEPT AS
STATED HEREIN. THE REMEDIES SET FORTH IN THIS WARRANTY ARE
EXPRESSLY UNDERSTOOD TO BE THE EXCLUSIVE REMEDIES AVAILABLE TO THE
PURCHASER, AND THIS WARRANTY CONTAINS THE FULL AND COMPLETE
AGREEMENT BETWEEN SMARTPOOL AND THE PURCHASER. THIS WARRANTY
SETS FORTH THE ONLY OBLIGATIONS OF SMARTPOOL WITH REGARDS TO THIS
PRODUCT, AND THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE
DESCRIPTION ON THE FACE HEREOF.

This warranty gives you specific legal rights and you may also have other rights which
vary from state to state.

To obtain warranty service, call SmartPool Customer Support Specialist at 1-866-560­7665, Monday – Friday, 9:00 a.m. – 5:00 p.m. EST.

CAUTION:

Some vinyl liners are more susceptible to surface wear and pattern removal than others,
caused by objects such as brushes, toys, floats, chlorine dispensers, and automatic pool
cleaners coming into contact with the vinyl surface. Such patterns can be easily
scratched or abraded merely by rubbing the surface with a brush. Pattern ink can also
rub off when they come into contact with objects in the pool. SmartPool is not responsible
for, nor does this limited warranty cover pattern removal, abrasion, and markings on or
damage to any kind of vinyl liner.

6

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 7

Mode d'emploi du nettoyeur automatique pour piscines Nitro

Félicitations pour votre achat de l'aspirateur de piscine automatique le plus perfectionné du marché sur le

plan technique. Le Nitro est facile à utiliser et vous permet de nettoyer votre piscine à moindre coût et

sans efforts. En suivant ce mode d'emploi simple, vous pourrez nettoyer votre piscine rapidement et de

façon efficace à l'aide du Nitro dès aujourd'hui et pour de nombreuses années à venir.

Installation

• Placez le bloc d'alimentation électrique dans une zone permettant à la personne utilisant l'aspirateur d'accéder à l'intégralité de la piscine.

• Assurez-vous de brancher le bloc d'alimentation dans une prise de courant de sécurité uniquement, comme un disjoncteur de fuite à la terre (GFI)
ou un relais de mise à la terre (ELI).

• Observez le bloc d'alimentation pour vous assurer que l'interrupteur est en position « off ».

• Branchez le bloc d'alimentation dans la prise protégée.

• Branchez le connecteur du nettoyeur dans le bloc d'alimentation. Le connecteur est claveté et pourra donc être branché au bloc d'alimentation
d'une seule façon. Assurez-vous que la prise est correctement enfoncée dans le bloc d'alimentation. Faites glisser la serrure du connecteur
(collier de serrage) sur le connecteur et tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit serrée.

NE FAITES PAS FONCTIONNER LE NETTOYEUR HORS DE L'EAU.

FAIRE FONCTIONNER LE NETTOYEUR HORS DE L'EAU ABÎME LES MOTEURS ET ANNULE LA GARANTIE

• Placez le nettoyeur dans la piscine et, en cas de besoin, balancez-le d'un côté à l'autre pour libérer l'air pouvant être emprisonné à l'intérieur. Le
nettoyeur s'enfoncera jusqu'au fond de la piscine.

• Laissez glisser une longueur suffisante du cordon bleu dans l'eau pour vous assurer que le nettoyeur atteint facilement toute la surface de la piscine.

• Tournez l'interrupteur du bloc d'alimentation sur la position « on ».

• Le nettoyeur commence alors son programme de nettoyage.

• Il s'éteint automatiquement au bout de deux heures.

• Si un deuxième nettoyage s'avère nécessaire, ou si l'appareil s'est malencontreusement éteint, vous devez attendre une minute avant de rallumer l'unité.

REMARQUE IMPORTANTE :

Dans des conditions normales de fonctionnement, le nettoyeur semble s'éteindre pendant quelques secondes, soulève ses roulettes

avant du fond de la piscine et se déplace soit vers la gauche, soit vers la droite, ou bien il tourne sur lui-même pendant un certain

temps. Cette procédure normale a été programmée pour garantir le nettoyage le plus rapide et le plus efficace de votre piscine.

7

AB

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 8

Retirer le nettoyeur de la piscine

• Tirez lentement sur le cordon bleu pour approcher le nettoyeur de la surfaceet du
rebord de la piscine. NE SORTEZ PAS LE NETTOYEUR DE LA PISCINE EN LE TIRANT PAR LE
CORDON.

• Penchez-vous et saisissez la poignée du nettoyeur pour le sortir dela piscine tel
qu'indiqué ci-dessous.

Image 1 SAISIRLA POIGNÉE

• Nettoyez le sac à filtre.

• Rangez le nettoyeur dans le chariot.

• Enroulez le cordon et accrochez-le
sur le chariot.

Image 2 LESORTIR DE LA PISCINEPAR

LA POIGNÉE

L'appareil doit être conservé dans un
endroit l'abritant des intempéries afin de
protéger son revêtement.

• Tenez le couvercle inférieur tel qu'indiqué sur l'image 4 et tirez lalanguette sur laquelle
est écrit « TIRER POUR ENLEVER LE SAC ».

Image 4

• Retournez le sac àfiltre et nettoyez les débris à l'aide d'un jetd'eau tel qu'indiqué à l'image 5.
Si le sac est très sale, vous pouvez le laver seul à la machine, à l'envers, à l'eaufroide et avec
un détergent doux.

Nettoyage du sac à filtre
Le sac à filtre doit être nettoyé après chaque utilisation.

• Retournez le nettoyeur et posez-le sur le sol, couvercle inférieur vers lehaut.

• Tournez les goupilles de verrouillage rouges (près desroulettes) en position de
déverrouillage, tel qu'indiqué sur l'image 3. Appuyez ensuite sur les deux pinces de
verrouillage rouges près de la brosse roulante en les poussant versle centre de
l'appareil. Soulevez le couvercle inférieur.

IMAGE 5

• Nettoyez tous les débris du couvercle inférieur pour vous assurer deretirer toute la
saleté des filtres du déversoir, tel qu'indiqué à l'image 6.

Image 3

A: Appuyez sur les languettes tel qu’indiqué et

soulevez le couvercle du nettoyeur

B: Tournez les boutons vers l’intérieur dans le

sens des flèches situées sur le couvercle

IMAGE 6

8

CLIC

Tournez le cordon
avec les mains pour
le tendre

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 9

• Pour rattacher le filtre au couvercle inférieur, retournez le sac à filtre. Commencez par
l'arrière à l'endroit où est inscrit « POUSSEZ » (push) surle sac à filtre et insérez le bord
du filtre dans la rainure de façon à ce que les languettes maintiennent le sac au niveau

de l'inscription « POUSSEZ », tel qu'indiqué à l'image 7.

IMAGE 7

• Appuyez sur l'ensemble du rebord du filtrepour vous assurer qu'il est bien enfoncé et
qu'il se trouve sous les languettes, tel qu'indiqué à l'image 7a.

Entretien du cordon

Pendant l'utilisation du Nitro, il se peut que le cordon commence à s'enrouler. Des torsades
excessives peuvent faire en sorte que l'aspirateur ne nettoie pas toute lasurface de la
piscine.

• Pour dérouler le cordon, il est préférable qu'il soit humide.

• Posez le nettoyeur sur le sol tel qu'indiqué ci-dessous.

• Assurez-vous de le poser dans un endroit dégagé où vouspourrez étendre le cordon sur
toute sa longueur.

• Tirez sur le cordon de façon à ce qu'il ne touche pas le sol.

• À la main, tournez le cordon dans le sens opposé.

• Une fois que le cordon est tendu, enroulez-le pour le ranger,tel qu'indiqué ci-dessous.

IMAGE 7A

• Saisissez le couvercle inférieur, puis retournez-lede façon à ce que le sac pendesous celui-ci.
Remettez le couvercle inférieur sur le nettoyeur en prenant garde à insérer le sac à filtre
dans le nettoyeur.

ASSUREZ-VOUS QUE LE FILTRE EST À L'INTÉRIEUR DU
NETTOYEUR SINON LE COUVERCLE NE FERMERA PAS ET NE SE
VERROUILLERA PAS.

• Une fois que le couvercle inférieur est
correctement installé, tournez les pinces de
verrouillage rouges dans le sens inverse de
celui des flèches apparaissant sur le
couvercle jusqu'à ce que celui-ci s'enclenche
entre les deux verrous soulevés.

IMAGE 7B

• Appuyez sur la partie arrière du
couvercle inférieur tout en poussant les
pinces de verrouillage vers l'extérieur du
nettoyeur jusqu'à ce que vous entendiez
un clic, tel qu'indiqué à l'image 7c.

Rangement du cordon

• Enroulez le cordon de façon lâche tel qu'indiqué ci-dessous.
Tenez le cordon à proximité du

nettoyeur. Formez une boucle
d'environ deux pieds avec le cordon,
tel qu'indiqué.

Au moment de former la boucle,
enroulez le cordon légèrement dans
le sens contraire des aiguilles d'une
montre pour maintenir sa forme.

NE SERREZ PAS LE CORDON AUTOUR
D'OBJETS.

Une fois que le cordon est
correctement enroulé, accrochez-le
sur le chariot fourni.

Stockage pour l'hiver

Si les températures tombent régulièrement en dessous de 5 degrés Celsius (45 degrés
Fahrenheit), le nettoyeur et le bloc d'alimentation doivent être rangés à l'intérieur.

IMAGE 7C

9

FIG 9

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 10

Montage du chariot

Vérifiez la liste des pièces ci-dessous; s'il manque une pièce, ou si un élément est abîmé,
appelez le centre du service à la clientèle de SmartPool au 732-730-9880 pour obtenir
de l'aide.

Orientez les trous
vers le centre

• Faites passer la barre d'axe à travers la
base du chariot en vous assurant qu'elle
traverse les poteaux du chariot, tel
qu'indiqué à l'image 10. La barre d'axe
doit légèrement dépasser de chaque côté
du chariot.

• Placez une rondelle d'axe sur l'axe, des
deux côtés de la base du chariot.

• Enfilez une roulette de chaque côté de la
barre d'axe.

A. 1 base du chariot
B. 2 bouchons de l'axe
C. 6 vis cruciformes
D. 6 capuchons de vis noirs
E. 2 rondelles d'axe
F. 4 vis cruciformes autotaraudeuses
G. 2supports de fixation du nettoyeur (noirs)
H. 1 barre d'axe fine

I. 1 barre de soutienà crochet
J. 2 longs poteaux pour chariot
K. 2crochets de chariot
L. 1 poignée de chariot
M.2 roulettes

OUTILS REQUIS

• MARTEAU

• TOURNEVIS CRUCIFORME

• Prenez l'un des supports de fixation du nettoyeur et placez-le sur la base duchariot de
façon à ce que la partie repliée soit tournée vers lapartie inférieure de la base, tel
qu'indiqué à l'image 8.

• Retournez la base du
chariot et vissez
deux vis auto­taraudeuses dans la
base et dans les
supports de fixation
du nettoyeur reliant
les deux parties.
Recommencez pour
l'autre support de
fixation du nettoyeur.

• Faites glisser l'extrémité effilée du
bouchon de l'axe dans la barre d'axe
(IMAGE 11).

• Tournez le montage sur le côté sur une
surface lisse et solide, bouchon de l'axe à
plat sur le sol.

• À l'aide d'un marteau, tapez légèrement
sur l'autre côté de l'axe jusqu'à ce que le
bouchon de l'axe soit correctement
positionné. Lorsque vous avez fini,
retournez l'unité, insérez le dernier
bouchon de l'axe et recommencez le
processus jusqu'à ce que le deuxième
bouchon de l'axe soit bien en place.

• Installez les poteaux du chariot dans la base, l'extrémité comportant les gros trous
s'enfonçant dans la base. Assurez-vous que les petits trous situés sur l'extrémité
supérieure des poteauxsont tournés vers l'intérieurdu chariot, tel qu'indiquéà l'image 9.

10

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 11

• Insérez la barre de soutien dans le trou d'un descrochets du chariot. Insérez une vis
cruciforme dans le crochet du chariot et vissez-la dans la barre de soutien. Ne serrez pas
à fond. Recommencez avec l'autre crochet du chariot, tel qu'indiqué à l'image12.

• Insérez le montage des crochets en haut des poteaux verticaux du chariot, les crochets
tournés vers le haut et situés au dessus de la base du chariot. Alignez les trous à visde la
face interne des poteaux sur les trous à vis situés sur les crochets du chariot. Insérez les
vis cruciformes presque entièrement, mais ne serrez pas.

• Installez la poignée du chariot dans le logement situé en hautdes crochets. La poignée
doit former une courbe vers l'arrière du chariot (à distance des crochets).Alignez les
trous à vis sur les trous à vis situés surles crochets du chariot. Serrez l'ensemble des vis
cruciformes du chariot. Image 13

• Couvrez les vis à l'aide des six bouchons à visnoirs pour les dissimuler.

• Installez le transformateur dans l'emplacement prévu à cet effet sur la basedu chariot,
tel qu'indiqué à l'image 14.

• Posez le nettoyeur sur le chariot, les roulettes orientées vers l'avant etvers le bas. Les
brosses seront suspendues dans cette position, ce qui augmente la longévité et les
capacités de nettoyage du nettoyeur. Enroulez le cordon (voir plus haut) et attachez-le
aux crochets du chariot, tel qu'indiqué à l'image 15.

11

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 12

GARANTIE LIMITÉE DE DEUX ANS

Ce produit a été fabriqué, testé et vérifié conformément aux exigences techniques particulières. Il est
garanti contre les défauts matériels et les vices de fabrication dans des conditions normales
d'utilisation, et il est soumis aux conditions et aux limitations décrites ci-dessous.

Garantie limitée de deux ans de SmartPool :
Garantie complète d'un an et garantie de deux ans sur le moteur d'entraînement et sur le moteur
d'aspiration. La présente garantie s'applique uniquement à l'utilisation du produit au Canada et aux
États-Unis.

La garantie est offerte au premier acheteur ou consommateur pendant une durée de 24 mois suivant
la date initiale de l'achat.

La garantie porte uniquement sur l'utilisation normale et raisonnable. Tout dégât, défaut, mauvais
fonctionnement ou toute autre défaillance résultant de l'utilisation de l'unité sans le transformateur
d'origine ou de toute utilisation non conforme aux instructions contenues dans le présent guide,
notamment le défaut d'entretien raisonnable et nécessaire par l'acheteur, annulent la présente
garantie.

Les obligations de la garantie de SmartPool sont limitées à la réparation ou au remplacement du
produit ou de tout composant défectueux, au gré de SmartPool. La réparation ou le remplacement de
pièces peut inclure le recours aux composants et aux appareils remis à neuf. En aucun cas ou pour
quelque montant que ce soit, SmartPool ne sera tenu responsable de dommages indirects ou
accidentels, de préjudices ou de blessures survenus à des personnes utilisant lʼappareil, ou à des
biens utilisés en rapport avec celui-ci, ou encore dʼaucune perte de profit ou coûts et dépenses de
quelque type ou nature que ce soit.

NC31

La présente garantie ne porte pas sur le remplacement du sac à filtre, du couvercle inférieur ou des
brosses.

SMARTPOOL N'A CONCÉDÉ AUCUNE AUTRE GARANTIE ET N'A FORMULÉ AUCUNE
DÉCLARATION EXPRESSE OU IMPLICITE CONCERNANT LA QUALITÉ MARCHANDE,
LʼADAPTATION À UN USAGE PARTICULIER OU AUTRE, EN DEHORS DES DISPOSITIONS
EXPRESSÉMENT INDIQUÉES DANS LA PRÉSENTE GARANTIE. AUCUNE PERSONNE,
PERSONNE MORALE OU ENTREPRISE NʼEST AUTORISÉE À FAIRE DES OBSERVATIONS OU À
CONTRACTER DES OBLIGATIONS AU NOM DE SMARTPOOL, À LʼEXCEPTION DES
DISPOSITIONS MENTIONNÉES AUX PRÉSENTES. LES PROCÉDURES DE RECOURS
MENTIONNÉES DANS LA PRÉSENTE GARANTIE SONT EXPRESSÉMENT COMPRISES COMME
ÉTANT DES PROCÉDURES DE RECOURS DISPONIBLES POUR LE PROPRIÉTAIRE DE
LʼAPPAREIL, ET CETTE GARANTIE CONSTITUE LʼACCORD INTÉGRAL ET EXHAUSTIF ENTRE
SMARTPOOL ET LE PROPRIÉTAIRE DE LʼAPPAREIL. LA PRÉSENTE GARANTIE ÉTABLIT LES
SEULES OBLIGATIONS DE SMARTPOOL RELATIVES À LʼAPPAREIL; IL NʼEXISTE AUCUNE
AUTRE GARANTIE SʼÉTENDANT AU-DELÀ DE LA DESCRIPTION FAITE AUX PRÉSENTES.

La présente garantie vous octroie des droits reconnus par la loi, et il se peut que vous ayez d'autres
droits variant d'un État à l'autre, ou d'une province à l'autre.

Pour obtenir un service au titre de la garantie, appelez un représentant technique (Customer Support
Specialist) de SmartPool au 1-866-560-7665, du lundi au vendredi de 9 h à 17 h HNE.

ATTENTION :

Certains liners de vinyle sont davantage sujets à la dégradation superficielle ou à lʼusure des motifs
dues à des objets comme les brosses, les flotteurs, les jouets, les distributeurs de chlore et les
aspirateurs de piscine automatiques lorsque ceux-ci entrent en contact avec les surfaces de vinyle.
De tels motifs peuvent être sérieusement égratignés ou abrasés, rien quʼen frottant la surface à la
brosse. Lʼencre des motifs peut également sʼestomper en cas de contact avec des objets dans la
piscine. SmartPool nʼest pas responsable de lʼusure des motifs, de lʼabrasion, des marques ou de
tout autre dommage de quelque sorte que ce soit survenant aux liners de vinyle, pas plus que la
présente garantie limitée ne couvre les dommages cités.

12

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 13

Manual de funcionamiento del limpiador automático Nitro

Felicitaciones por la compra de la aspiradora automática para piscinas con la tecnología más avanzada

del mercado. El limpiador Nitro es fácil de usar y le permitirá mantener limpia su piscina sin muchos

gastos ni esfuerzos. Si sigue estas sencillas instrucciones, podrá garantizar que el Nitro limpie su piscina

rápida y eficientemente, ahora y por muchos años.

Instalación

• Coloque la fuente de suministro eléctrico en un lugar que permita al limpiador cubrir todas las áreas de la piscina.

• Asegúrese de enchufar la fuente únicamente en un tomacorriente protegido por un disyuntor de circuito por falla de conexión a tierra (ground
fault interrupter o GFI) o disyuntor por fuga a tierra (earth leak interrupter o ELI).

• Examine la fuente de suministro eléctrico y cerciórese de que el interruptor de alimentación esté en la posición de apagado.

• Enchufe la fuente en el tomacorriente protegido.

• Enchufe el conector del limpiador en la fuente de suministro eléctrico. El conector tiene tres patas, por lo que sólo se puede conectar de una
forma. Asegúrese de que quede bien metido en la fuente de suministro eléctrico. Deslice el seguro del conector (protector contra tirones) sobre el
mismo, y gire el seguro hasta que quede bien ceñido.

NO PONGA EN MARCHA EL LIMPIADOR FUERA DEL AGUA.

ESTO DAÑARÁ LOS MOTORES Y ANULARÁ LA GARANTÍA

Meta el limpiador en la piscina y, si es necesario, muévalo de un lado a otro, para purgar el aire atrapado. El limpiador se hundirá hasta el fondo de la piscina.

•

• Meta en el agua un tramo suficientemente largo de cable azul que garantice que el limpiador pueda llegar a todas las áreas de la piscina.

• Pase el interruptor de la fuente de suministro eléctrico a la posición de encendido.

• El limpiador comenzará a ejecutar su programa de limpieza,

• y se apagará automáticamente a las dos horas.

• Si necesita repetir la limpieza, o si la unidad se apaga accidentalmente, debe esperar que transcurra un minuto antes de volver a encender la unidad.

NOTA IMPORTANTE:
Durante su operación normal, el limpiador parecerá apagarse por algunos segundos, levantará las ruedas delanteras del fondo de la
piscina y se moverá hacia la izquierda, la derecha o hará un giro, durante cierto tiempo. Esto es normal, y ha sido programado para

asegurar que la unidad limpie la piscina de la manera más eficiente y rápida.

13

AB

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 14

Cómo sacar el limpiador de la piscina

• Tire lentamente del cable azul para sacar el limpiador hasta la superficie y cerca del
borde de la piscina. NO SAQUE EL LIMPIADOR DE LA PISCINA TIRANDO DELCABLE.

Agáchese, agarre el limpiador por el asa y sáquelo de lapiscina, como se muestra abajo.

•

Figura 1 CÓMOAGARRAR EL ASA

• Limpie la bolsa del filtro.

• Guarde el limpiador en el carrito.

• Enrolle el cable en el carrito, de
modo que no quede muy apretado.

Figura 2 TÓMELOPOR EL ASA PARA

SACARLO DE LAPISCINA

La unidad se debe guardar en un área
bastante protegida de la acción de los
elementos, para que conserve su acabado.

• Sostenga la tapa inferior como se ilustra en la Fig. 4 y tire de la lengüeta que reza “TIRE
PARA SACAR LA BOLSA”

Figura 4

• Vire al revés la bolsa del filtro y lávela con el chorro de agua dela manguera hasta eliminar
todos los escombros, como se ilustra en la Fig. 5. Si la bolsa está muy sucia puede lavarla en la
lavadora, virada al revés, con agua fría y un detergente suave, sin otras prendas.

Cómo limpiar la bolsa del filtro
La bolsa del filtro se debe limpiar cada vez, después de usarla.

• Voltee el limpiador boca abajo y colóqueloen el suelo de manera que la tapainferior
quede orientada hacia arriba.

• Gire las clavijas de cierre de color rojo (ubicadas al ladode las ruedas) hasta la posición
de abierto, como se muestra en la Fig. 3. A continuación, oprima las dospresillas de
cierre de color rojo ubicadas cerca del cepillo a rodillo, en elcentro de la unidad.
Levante y saque la tapa inferior.

FIGURA 5

• Lave la tapa inferior, bajo el chorro de agua, para eliminar toda la suciedadde los filtros
finos que se hallen en las aberturas de entrada, como se muestra en laFig. 6.

Figura 3

A: Oprima las lengüetas de color ojo, como se

ilustra, y retire la tapa del limpiador.

B: Gire las perillas hacia dentro, como indican las

flechas de la tapa

FIGURA 6

14

SE

TRABAN

Para enderezar el
cable, tuérzalo con
los dedos

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 15

• Para volver a colocar el filtro en la tapa inferior, vire la bolsa delfiltro al derecho.
Comience por la parte posterior, donde la bolsa del filtro indica "empujar" e introduzca
el borde del filtro en el canal, de modo que laslengüetas sujeten la bolsa en el lugar

donde se indica la palabra "empujar" (“PUSH”), según la Fig. 7

FIGURA 7

• Oprima el borde del filtro hacia abajo a lo largo de todo el perímetro, asegurándose de
que quede completamente asentado y detrás de las lengüetas, como seilustra en la Fig. 7a.

Mantenimiento del cable

Es posible que, con el uso del limpiador Nitro, el cable comience a torcerse. Si llega a
torcerse demasiado, puede hacer que no se cubra toda la superficie necesaria durante la
limpieza de la piscina.

• Para desenrollar el cable, es mejor que éste esté húmedo.

• Coloque el limpiador en el suelo, como se muestra a continuación.

• Asegúrese de hacerlo en un área despejada, dondepueda extender el cable en línea recta.

• Hale el cable, para levantarlo del suelo.

• Con los dedos, enrolle el cable en la dirección contraria a la dirección en que está enrollado.

• Cuando el cable quede estirado, envuélvalo para guardarlo, como se muestra.

FIGURA 7A

• Recoja la tapa inferior y voltéela, para que la bolsa cuelgue abajo de ella. Vuelva a colocar
cuidadosamente la tapa inferior en el limpiador, para que la bolsa del filtro quede dentrodel
cuerpo del limpiador.

VERIFIQUE QUE TODO EL MATERIAL DEL FILTRO QUEDE
DENTRO DEL LIMPIADOR, DE LO CONTRARIO, LA TAPA NO SE CERRARÁ
ADECUADAMENTE.

• Una vez que la tapa inferior quede
correctamente asentada, gire las presillas de
cierre de color rojo en la dirección opuesta a
las flechas grabadas en la tapa inferior,
hasta que quede trabada entre los dos
seguros en relieve.

FIGURA 7B

• Oprima la sección posterior de la tapa
inferior, a la vez que empuja las presillas
de cierre hacia los bordes del limpiador
hasta que traben en su lugar, como se
ilustra en la Fig. 7c.

Cómo guardar el cable

• Enrolle el cable en forma de lazos sueltos, como se muestraabajo.
Sostenga el cable cerca del limpiador.

Haga con el cable un lazo de cerca
de dos pies, como se ilustra.

Al hacerlo, enrolle ligeramente el
cable en el sentido contrario a las
agujas del reloj, para mantener su
forma.

NO ENROLLE EL CABLE CEÑIDAMENTE
ALREDEDOR DE NINGÚN OBJETO.

Cuando el cable esté correctamente
enrollado, colóquelo en el carrito que
viene con el limpiador.

Cómo guardarlo durante el invierno.

Si las temperaturas son por lo regular de 45 grados Fahrenheito 5 grados centígrados, se
debe guardar el limpiador y la fuente de suministro eléctrico en algúnárea en interiores.

FIGURA 7C

15

FIG 9

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 16

Unidad del carrito

Revise la lista que se ofrece a continuación. Si faltan piezas o alguna está dañada, llame
al servicio de atención al cliente de SmartPool al 732 730 9880 y solicite ayuda.

Oriente los orificios
hacia el centro

• Inserte el eje a través de la base
del carrito, asegurando que pase a
través de las barras del carrito,
como se muestra en la Fig. 10. El
eje debe sobresalir ligeramente
por cada lado del carrito

• Ponga una arandela en el eje, a
ambos lados de la base del carrito.

• Deslice una rueda en cada lado del
eje.

A. 1 Base del carrito
B. 2 Topes del eje
C. 6 Tornillos Phillips
D. 6 Tapones negros para tornillos
E. 2 Arandelas para el eje
F. 4 Tornillos Phillips autorroscantes
G. 2 soportes de montaje del limpiador

(de color negro)

I. 1 varilla de soportedel gancho
J. 2 barras grandes para el carrito
K. 2ganchos del carrito
L. 1 asa del carrito
M.2 ruedas

HERRAMIENTAS NECESARIAS

• MARTILLO

• DESTORNILLADOR PHILLIPS

H. 1 eje delgado

• Tome uno de los soportes de montajedel limpiador y colóquelo sobre la base del carrito,
de modo que la punta en forma de garra quedeorientada hacia la parte inferior de la
base, como se muestra en la figura 8.

• Voltee la basedel
carrito y enrosque
dos tornillos
autorroscantes en la
base y en los
soportes de montaje
del limpiador que
conectan ambas
partes. Repita la
operación con el otro
soporte de montaje.

• Deslice el extremo cónico del tope del eje
en el eje. Fig. 11

• Sobre una superficie firme y llana, voltee
la unidad completa sobre uno de sus
lados, de modo que el tope del eje quede
a ras del suelo.

• Con un martillo, golpee suavemente el
otro extremo del eje hasta que el tope del
eje quede asentado. Cuando termine,
voltee la unidad, inserte el otro tope de
eje y repita el proceso hasta que el
segundo tope quede asentado.

• Coloque las barras del carrito en labase, con los orificios grandes orientados hacia la base.
Cerciórese de que los orificios pequeños que se hallan en laparte superior de las barras
queden orientados hacia el lado interno del carrito, como se ilustra en la figura 9.

16

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 17

• Tome uno de los dos ganchos del carrito e inserteel soporte de la varilla en el orificio
empotrado del gancho. Enrosque un tornillo Phillips en el soporte dela varilla, a través
del gancho del carrito. Apriételo un poco, pero no completamente. Repita la operación
con el otro gancho del carrito, como se ilustra en laFig. 12

• Deslice la unidad de gancho por la parte superior de las barras, colocadas en posición
vertical, de modo que las barras queden orientadas hacia arriba ysuspendidas por
encima de la base del carrito. Alinee los orificios de la parte interna de lasbarras con el
de los tornillos de los ganchos. Enrosque los tornillos Phillips casi hasta el final,pero no
los apriete.

• Deslice el asa del carrito en el receptáculo, por encima de los ganchos del carrito. El asa
debe quedar con la parte curvada hacia afuera, hacia la parte trasera de la unidad
(orientada en sentido opuesto a la de los ganchos delcarrito). Alinee los orificios de los
tornillos con la protuberancia del gancho del carrito. En este momento, apriete todos los
tornillos Phillips. Fig. 13

• Inserte los seis tapones para tornillos de color negro, para ocultarlos tornillos.

• Coloque el transformador en su receptáculo en la base del carrito, como se ilustra en la
Fig. 14.

• Coloque el limpiador en el carrito, con las ruedas orientadas haciael frente y hacia
abajo. Los cepillos quedarán suspendidos en esta posición, lo que aumentará su tiempo
de vida útil y mejorará la capacidad de limpieza del equipo. Enrolle el cable sin ceñirlo
demasiado (observe la figura anterior) y cuélguelo de losganchos del carrito, como se
indica en la Fig. 15

17

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 18

GARANTÍA LIMITADA DE 2 AÑOS

Este producto ha sido fabricado, sometido a prueba e inspeccionado según requisitos de
ingeniería cuidadosamente detallados. Se garantiza que el mismo no presentará
defectos de materiales ni de mano de obra en condiciones normales de uso y de servicio,
según las siguientes calificaciones, condiciones y limitaciones.

Garantía limitada de 2 años de SmartPool 2:
Garantía ilimitada de un año, 2 años para el motor propulsor y el motor de la bomba Esta
garantía tendrá validez solamente si el producto se usa en Estados Unidos o en Canadá.

Esta garantía se ofrece al primer consumidor/comprador, por un período de 24 meses
desde la fecha de compra.

Esta garantía únicamente ampara el uso normal y razonable del equipo. Todo daño,
defecto, falla de funcionamiento y demás fallas ocasionadas por su uso sin el
transformador original, y por otro uso que no siga lo dispuesto en las instrucciones de
este manual, incluyendo la falta de mantenimiento razonable y necesario ofrecido por el
comprador, anularán esta garantía.

Las obligaciones de SmartPool en virtud de la garantía, se limitarán a la reparación o al
cambio del producto o de todo componente defectuoso, según el criterio de SmartPool.
La reparación o cambio puede incluir el uso de componentes o de unidades
reacondicionados. SmartPool no se hace responsable, en ningún caso y por ninguna
suma, por ningún daño emergente o secundario, ni por ninguna lesión o daño a personas
o a propiedades, ocasionados por o que surjan en relación con el producto, ni por el lucro
cesante u otros costos o gastos de cualquier tipo o naturaleza.

NC31

Esta garantía no contempla el cambio de la bolsa del filtro, la tapa inferior ni los cepillos.

SMARTPOOL NO OFRECE NINGUNA OTRA GARANTÍA O ASEVERACIÓN, BIEN SEA
EXPLÍCITA O IMPLÍCITA, SOBRE LA IDONEIDAD DEL PRODUCTO PARA SU
COMERCIALIZACIÓN, PARA UN PROPÓSITO DADO O PARA OTROS FINES, SALVO
LA QUE SE OFRECE ESPECÍFICAMENTE EN ESTA GARANTÍA. NINGUNA
PERSONA, FIRMA O EMPRESA ESTÁ AUTORIZADA PARA HACER CUALQUIER
ASEVERACIÓN NI PARAASUMIR RESPONSABILIDAD ALGUNA EN NOMBRE DE O
DE PARTE DE SMARTPOOL, SALVO QUE SE ESPECIFIQUE EN ESTE DOCUMENTO.
QUEDA EXPRESAMENTE ENTENDIDO QUE LOS RECURSOS INDICADOS EN ESTA
GARANTÍA SE OFRECEN EXCLUSIVAMENTE AL COMPRADOR, Y QUE ESTA
GARANTÍA CONTIENE EL CONTRATO ÍNTEGRO ENTRE SMARTPOOL Y EL
COMPRADOR. ESTA GARANTÍA ESTABLECE LAS OBLIGACIONES EXCLUSIVAS DE
SMARTPOOL RESPECTO A ESTE PRODUCTO, Y NO SE OFRECE MAYOR GARANTÍA
QUE LA QUE SE DESCRIBE EN EL TÍTULO DE ESTE DOCUMENTO.

Esta garantía le otorga derechos específicos; es posible que usted tenga otros derechos
que pueden variar de estado a estado.

Para recibir servicios en virtud de la garantía, llame al especialista de atención al cliente
de SmartPool al 1-866-560-7665, de lunes a viernes, de 9:00 a.m. a 5:00 p.m. Hora
normal del este.

ADVERTENCIA:

Algunos revestimientos de vinilo son más susceptibles que otros al desgaste de su superficie o a la pérdida de
sus diseños, debido al contacto con la superficie de vinilo de objetos como los cepillos, objetos flotantes,
juguetes, surtidores de cloro y limpiadores de piscinas. Tales diseños pueden rayarse o sufrir mucha abrasión
simplemente por frotar la superficie con un cepillo. La tinta de los diseños también se puede desprender cuando
entra en contacto con objetos dentro de la piscina. SmartPool no se responsabiliza por, ni ampara con esta
garantía limitada, la desaparición de los diseños, la abrasión, las marcas o los daños de cualquier tipo
ocasionados al revestimiento de vinilo.

18

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 19

19

Nitro Manual U.S.:Layout 1 1/13/08 10:20 PM Page 20

1-888-560-7765 • www.smartpool.com
