SmartPool PE-20 User Manual

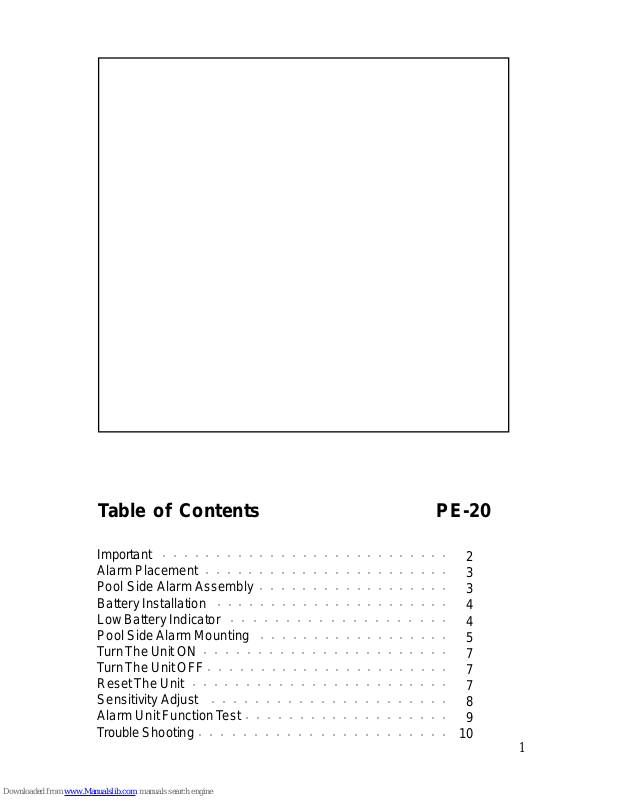

Table of Contents PE-20

Important
Alarm Placement
P ool Side Alarm Assembly
Battery Installation
Low Battery Indicator
Pool Side Alarm Mounting
T urn The Unit ON
T urn The Unit OFF
Reset The Unit
Sensitivity Adjust
Alarm Unit Function Test
T roub le Shooting

1

2
3
3
4
4
5
7
7
7
8
9

10

○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○

IMPORTANT-Please read first

Congratulations on your purchase of the most advanced and affordable

technology available for protecting your pool.

This product does not replace the need for

adult supervision of all persons in the pool
area. It is not a life saving device. It is an aid
to a multi level program of pool safety
including adult supervision, knowledge of
CPR and swimming instruction for all
persons using the pool. It is an intended for
use on residential pools only and the
manufacturer assumes n responsibility for
injuries or consequential property damage
while this product is in use on a swmming
pool. Proper installation and maintenance
are the sole responsibility of the pool owner.

Warranty

To the or iginal purchaser of this product, Smar tPool Inc. warrants the

product to be free from defective materials and workmanship within
six months of the date of purchase or receipt. See your warranty
certificate for details

Warranty questions are handled directly with SmartPool. DO NOT

RETURN TO YOUR DEALER.

For installation questions, call 1-877-799-7665 (toll free) weekdays

1 - 4 pm EST Mondays to Friday.

2

O

Pool Side Alarm Assembly

The

POOLEYE

pool side alarm comes with a control head and a separate
sensor tube. Before the unit can be used, the two pieces must be
assembled together as follows:

Locate the phone jack at the bottom

of the control head, and a phone
plug coming out from one end of
the sensor tube. Place this phone
plug into the phone jack.

Gently push the tube into the bottom

of the control head. The sensor
tube end should fit snugly into the
bottom of the control head.

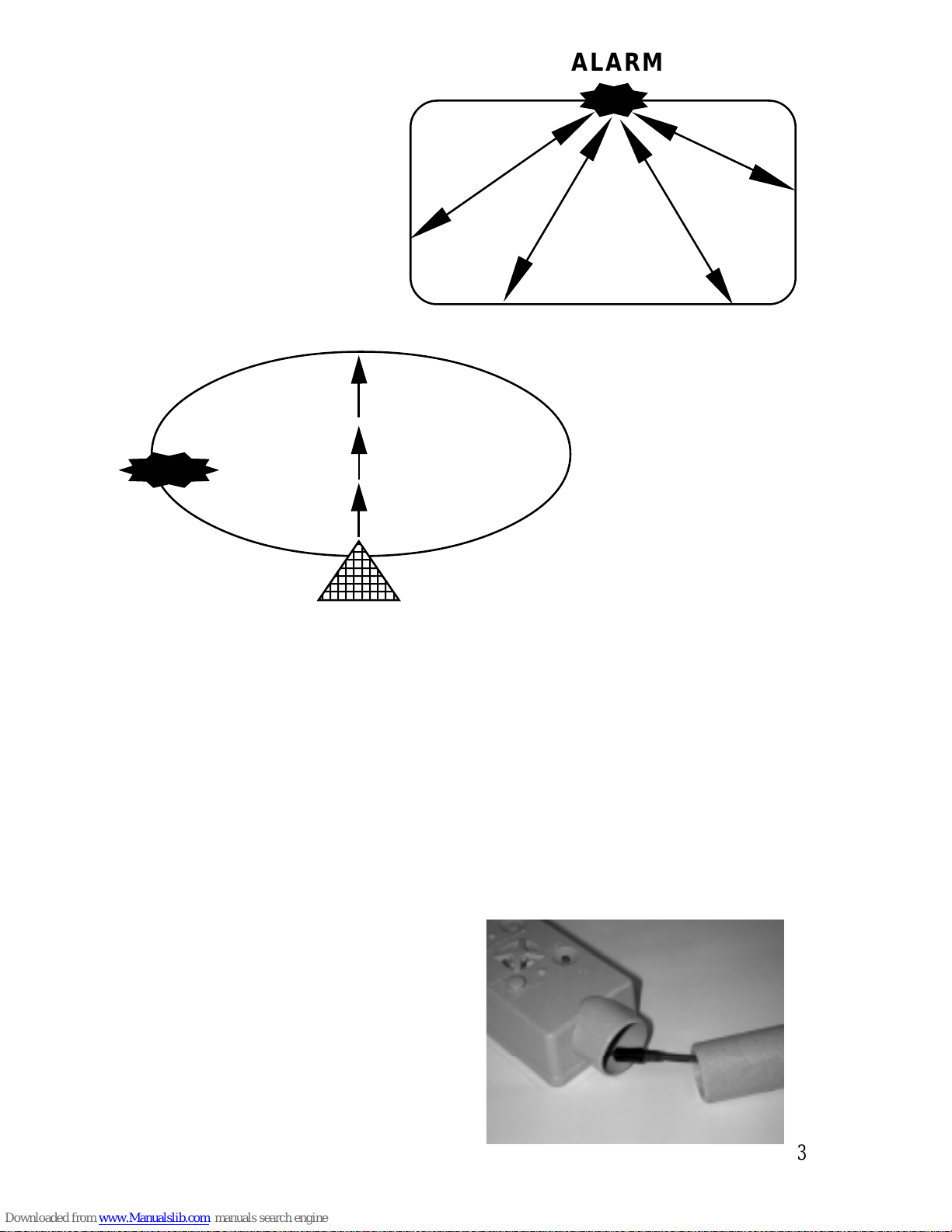

Alarm Placement

Place alarm in a central
location for shortest
distance from all parts of
the pool

ALARM

RETURN

from filter

Do not point the eyeball

of the return towards
the center with the
alarm at the side. The
flow from the return will
interfere, so the alarm
sensor cannot detect
the wave motion
properly.

3

ALARM

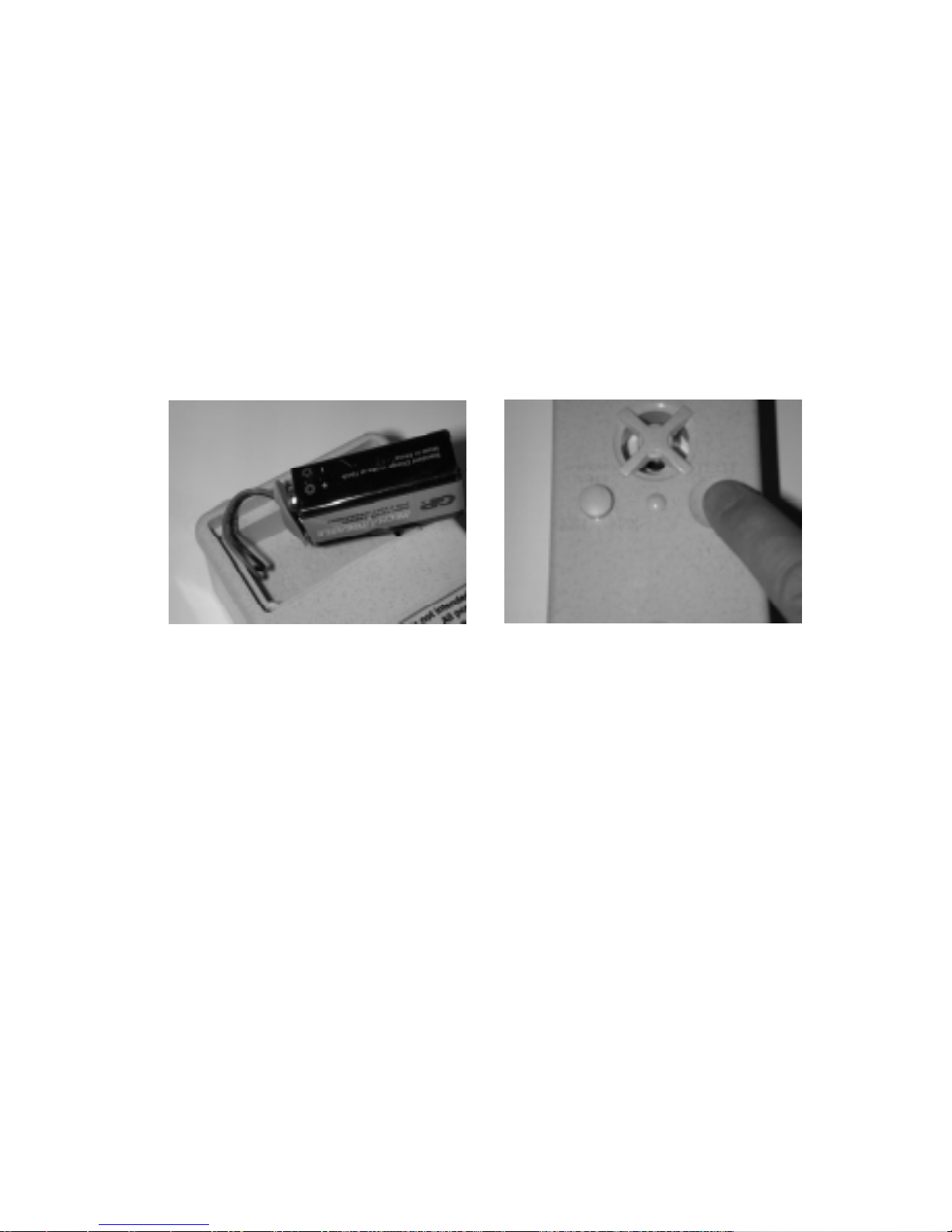

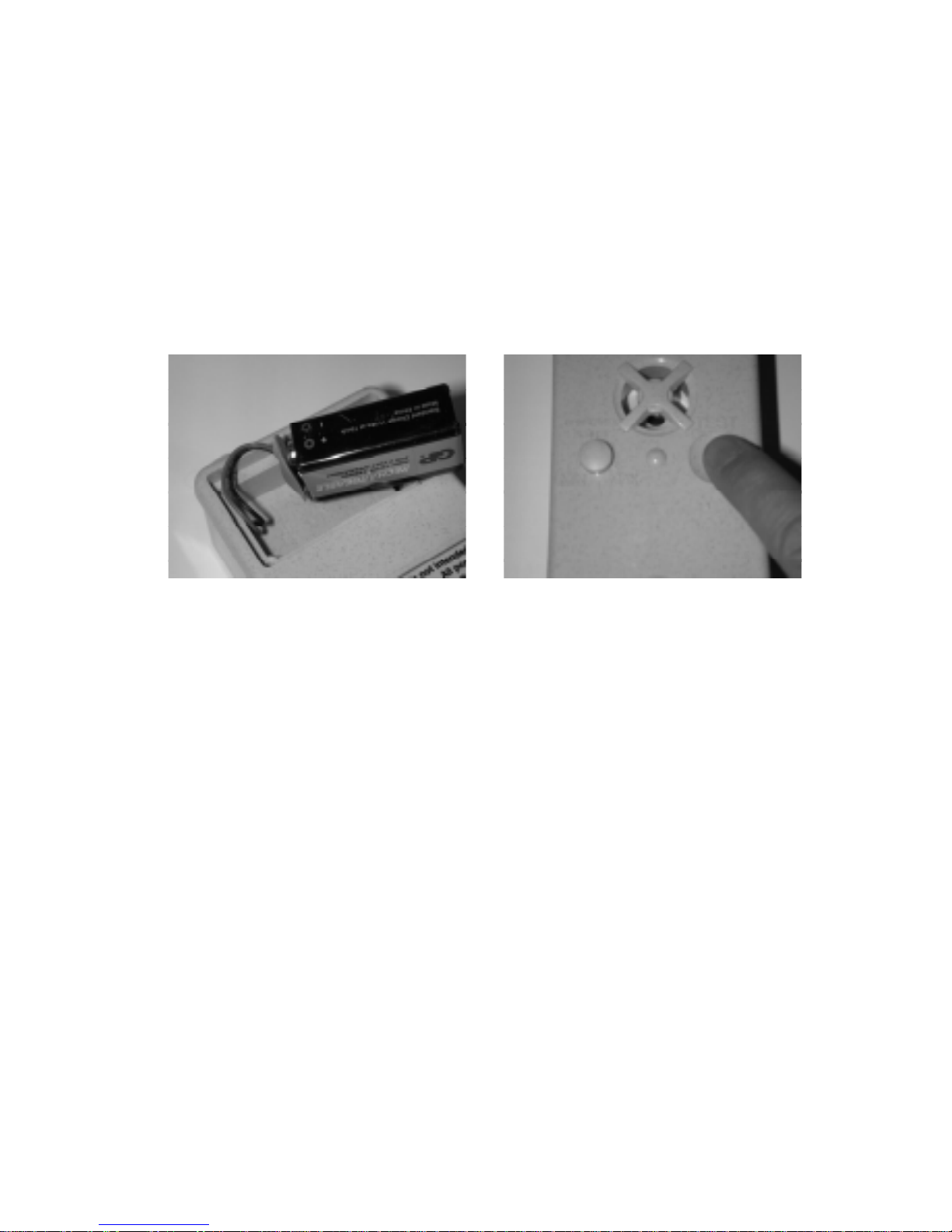

Battery Installation

The pool side alarm is designed to be powered by a standard 9V alkaline

battery .

After installing battery, press the TEST button located at the

front on the control unit. The alarm will sound either one beep, or 5
consecutive beeps. This will depend whether the unit is turned ON or
OFF.

Low Battery Indicator

The unit has a built-in microprocessor which automatically monitors the

9V battery level. When this battery is running low, it will sound a
chirping tone approximately once every 60 seconds. Simply replace
the 9V battery with a new one when this occurs.

4

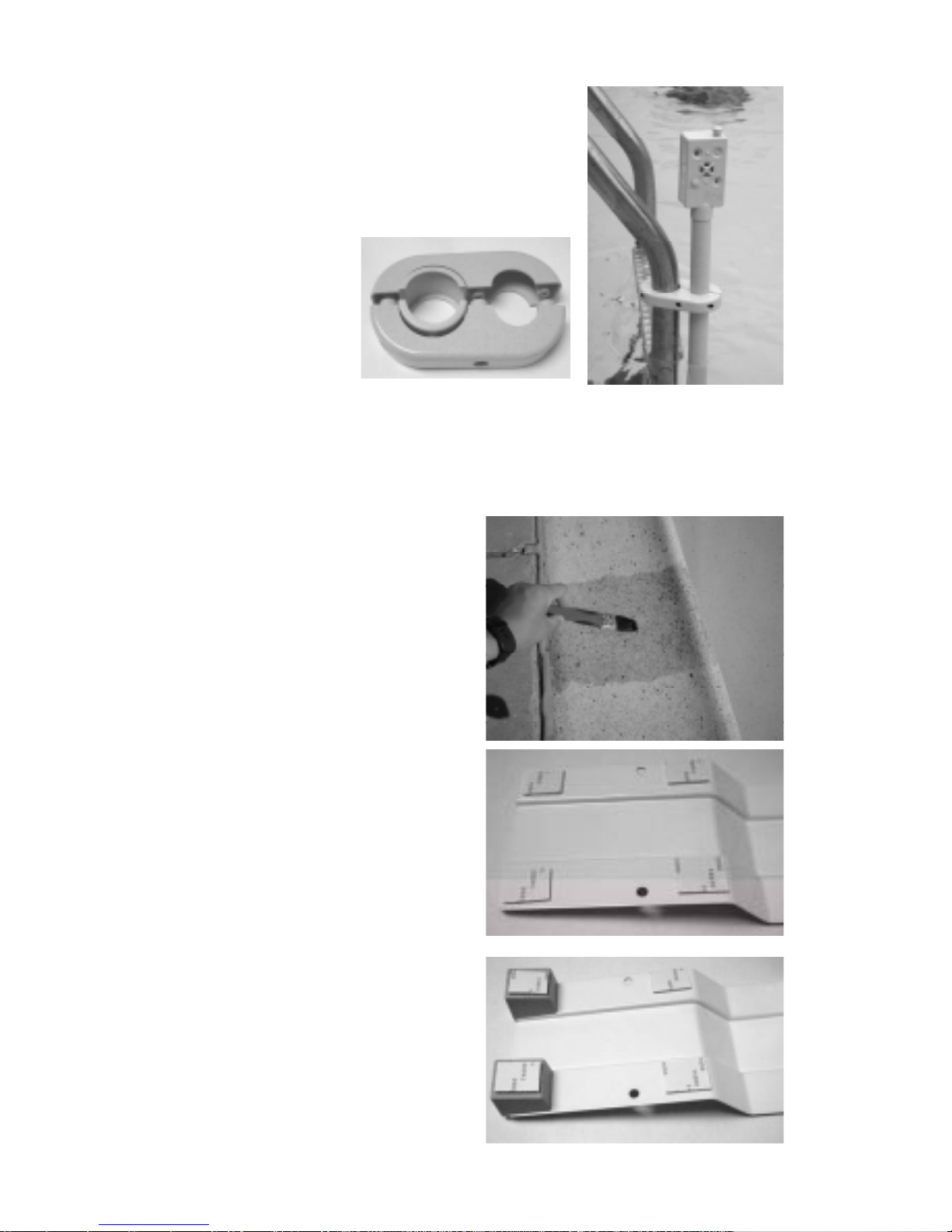

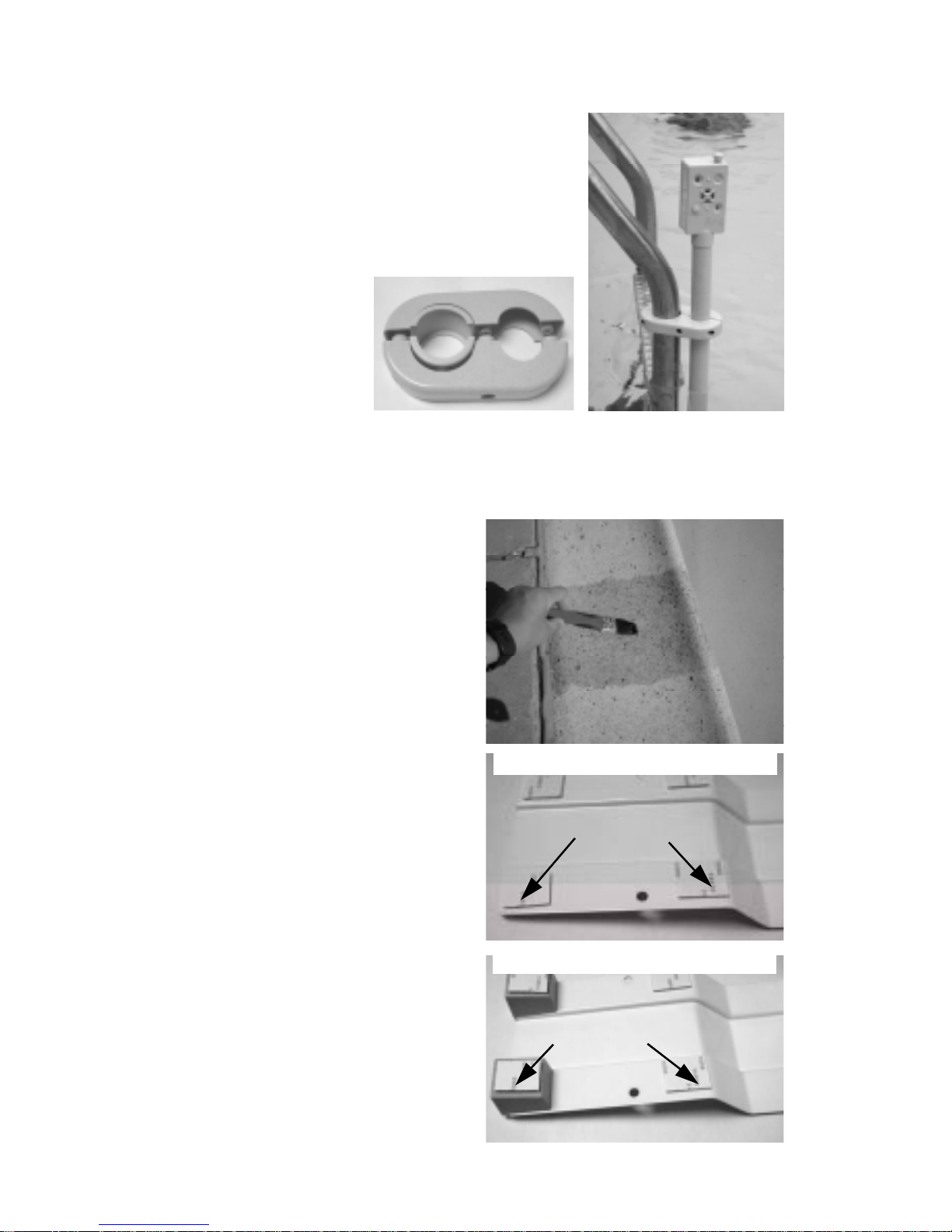

Pool Side Alarm Mounting

1. Ladder Mounting

Two pairs of “W” shaped plastic clamps are

provided to mount the unit onto a standard

1.9” round pool
ladder. F or a 1.7” or

1.5” diameter round
ladder, use the
adaptors as shown.

The unit must be

mounted upright
and rigidly to the ladder, otherwise it will not function properly .

2. Deck Mounting

A powder coated stainless steel

bracket and two sets of “U” shaped
plastic clamps are used to mount
the unit along the deck of in-ground
pools. The metal deck can be either
be bolted onto the deck by the two
stainless steel screws, or by 4 sets
of 3M Dual-Lock pads. If your pool
has a concrete deck, we suggest
you coat the deck with water-proof
paint in the area you will be placing
the tape. The water-proof paint will
prevent calcium migration that will
attack the adhesive. Ensure the
area is dry and clean before you
mount the metal bracket. Press the
bracket do wn firmly . The adhesive
will develop a strong bond under
pressure.

Mounting for flat deck

Mounting for sloped deck

3M pads

3M pads

5

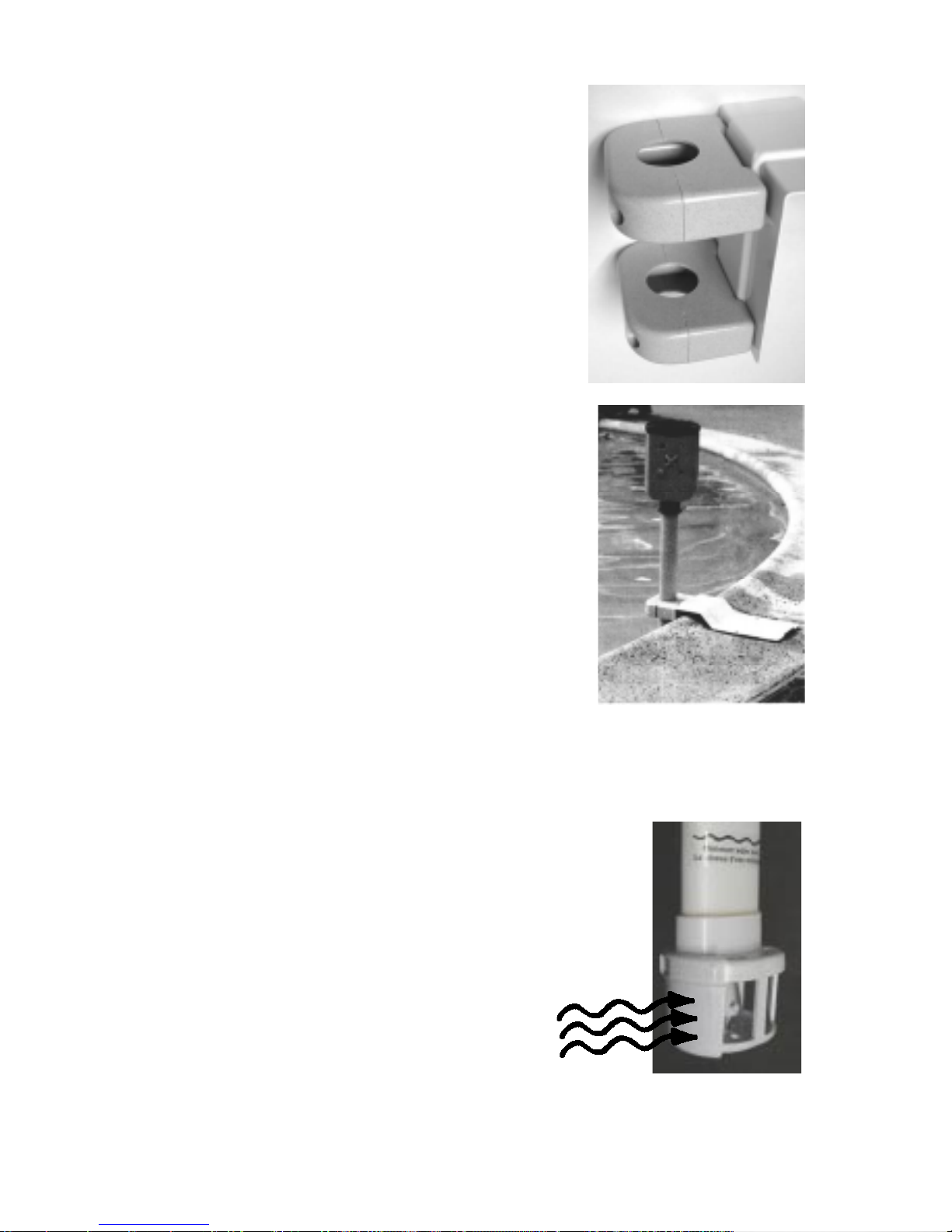

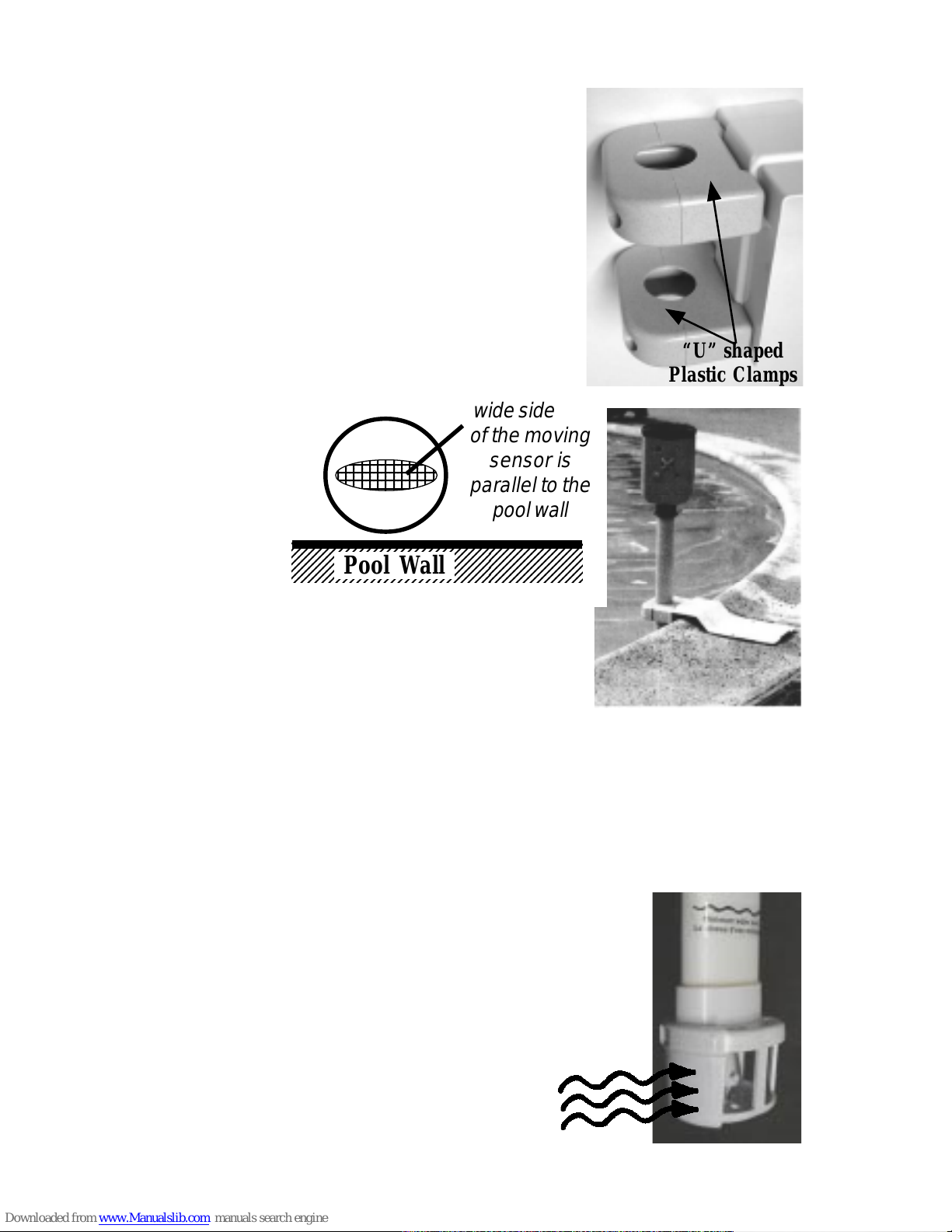

If the deck has a sloped edge, attach the two

square plastic pieces to the end of metal
bracket to make it level. Use the thicker
square piece for greater gradient slope. It
is important to make the bracket level so
that the alarm unit can be held vertically.

Clamp the unit onto this metal bracket by the

2 sets of “U” shaped plastic clamps. Tighten
the screws, but do not strip the threads.

Place the

unit
such
that the
wide
side of
the
moving
sensor
is parallel to the side of swimming pool wall.

Check the sensor in the water . The sensor is

buoyant and should stay upright. If the
sensor lies on its side, please contact your SMARTPOOL immedi­ately. The sensor must remain in an upright position while it is in the
water .

If you have to place the unit near the return, heavy water current may

set off the alarm. If this happen, put the sensor cap onto the sensor
cage as shown. Place the sensor cap against the water current.
Please note that sensor cage with a sensor cap
will reduce the sensitivity of the unit. Check the
unit function according to that described in the
Sensitivity Adjust before use.

NOTE: The deflector will reduce sensitivity . T est

the alarm unit as described in
Sensitivity Adjust section before
use

6

23456789012345678901234567890121234567890

1

23456789012345678901234567890121234567890

1

23456789012345678901234567890121234567890

1

23456789012345678901234567890121234567890

1

23456789012345678901234567890121234567890

1

1234567890123

1234567890123

1234567890123

1234567890123

1234567890123

Pool Wall

wide side

of the moving

sensor is

parallel to the

pool wall

“U” shaped

Plastic Clamps

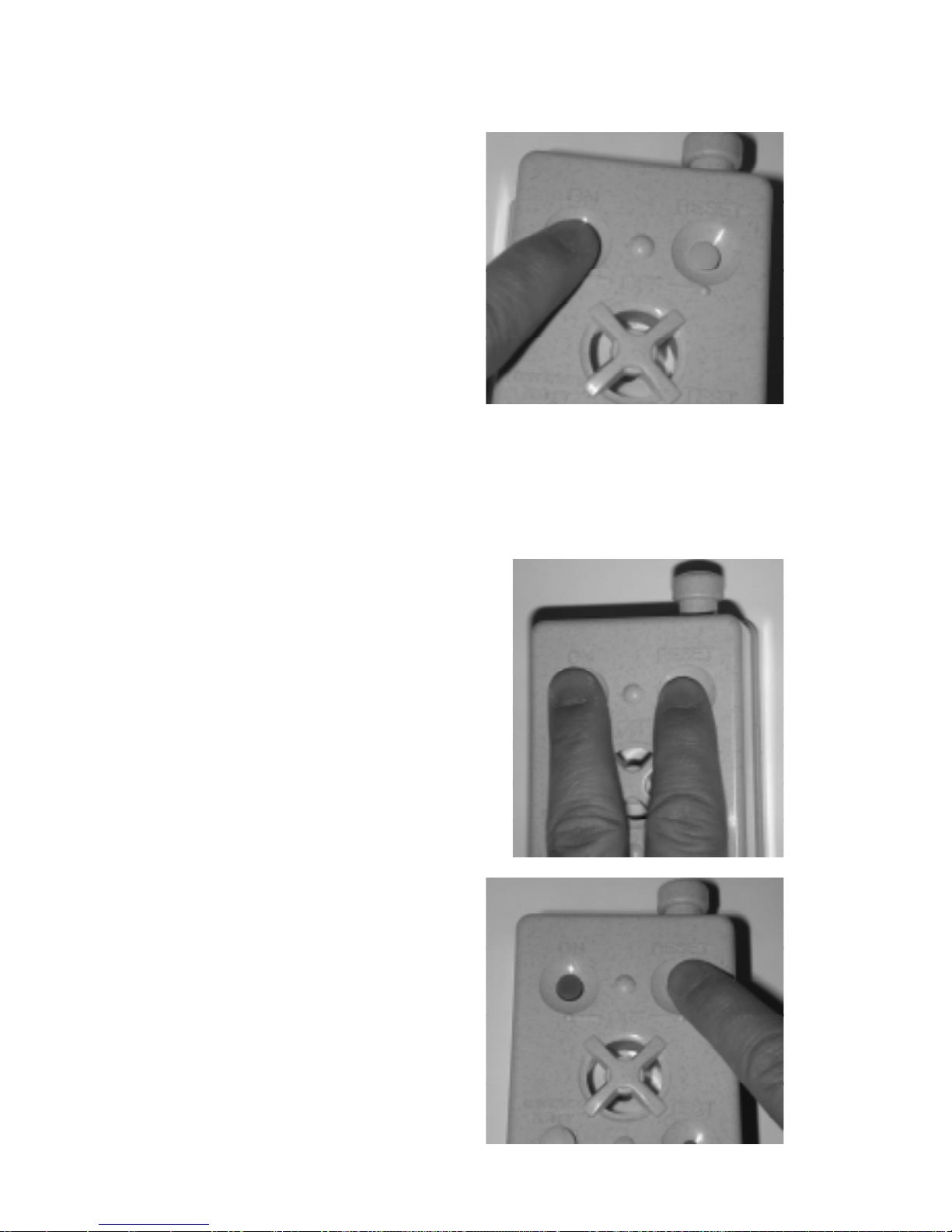

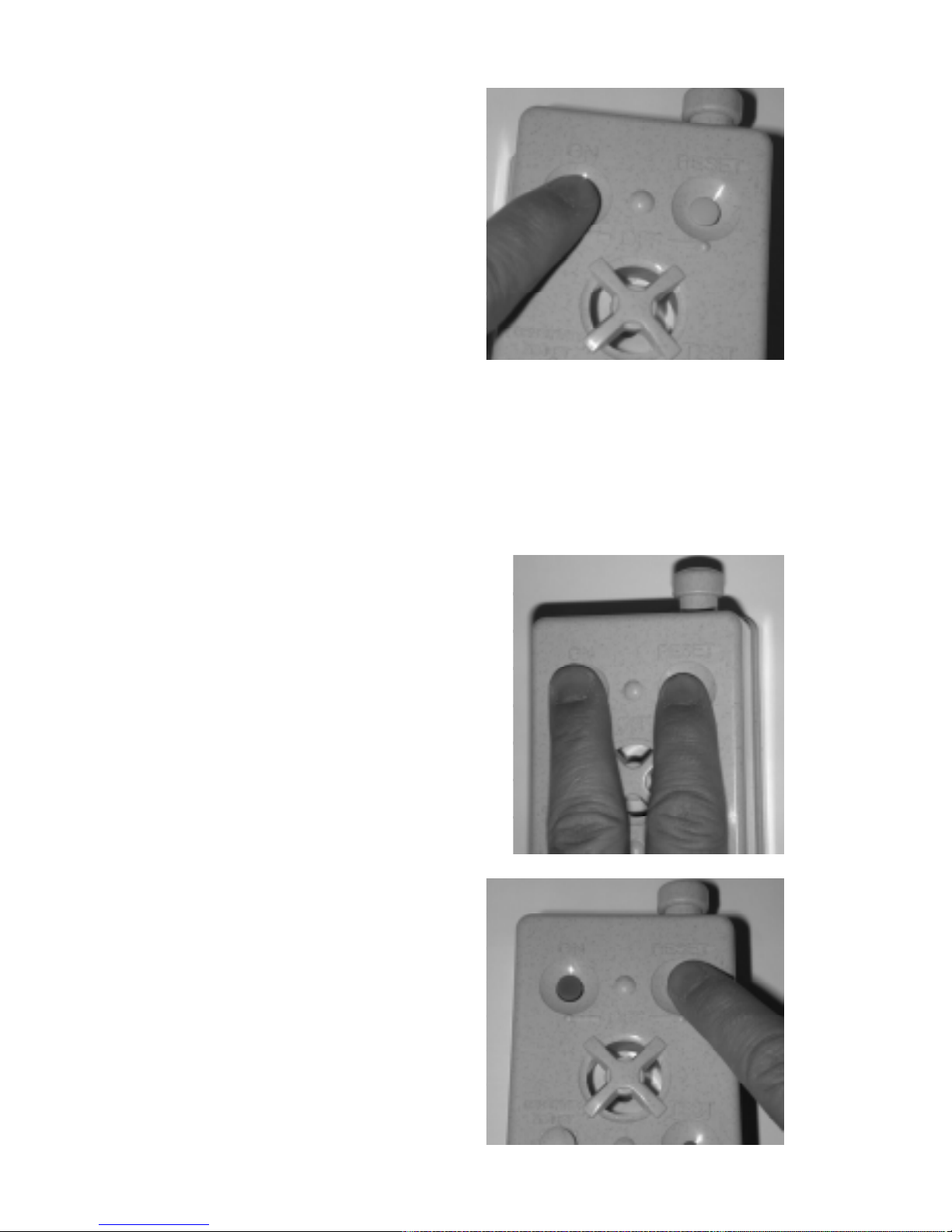

Turn the unit ON

Press the green ON button and the

unit will sound one short beep to
indicate it is on. The alarm siren
will sound when the sensor picks
up any water wave motion.
Therefore you should wait a few
minutes for the water wave to
settle down before turning on the
unit.

If the alarm goes off immediately after you hit this green ON button,

recheck the mounting of the alarm unit. If the unit is not securely
mounted, pushing the control head will cause the alarm to sound off.
If the alarm continues to sound off whenever it is turned on, please
read the Sensitivity Adjust section.

Turn the unit OFF

Press and hold both the green ON and

the yellow RESET button
simultaneously for 3 seconds, until
you hear 5 consecutive beeps. The
unit is now turned OFF.

Reset the unit

Press the yellow RESET button to

turn OFF the siren. This will reset
the unit to the ON state
automatically.

7

3 seconds

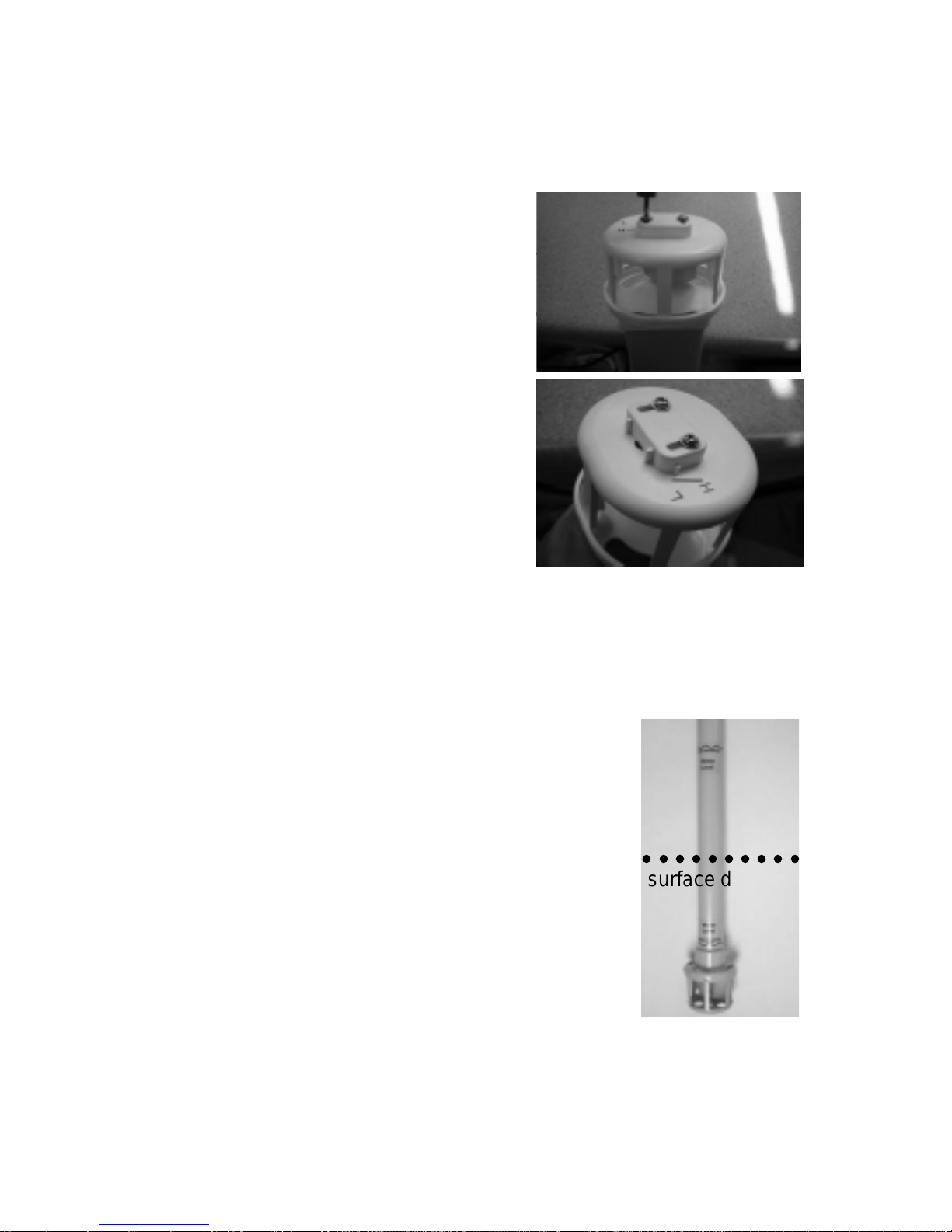

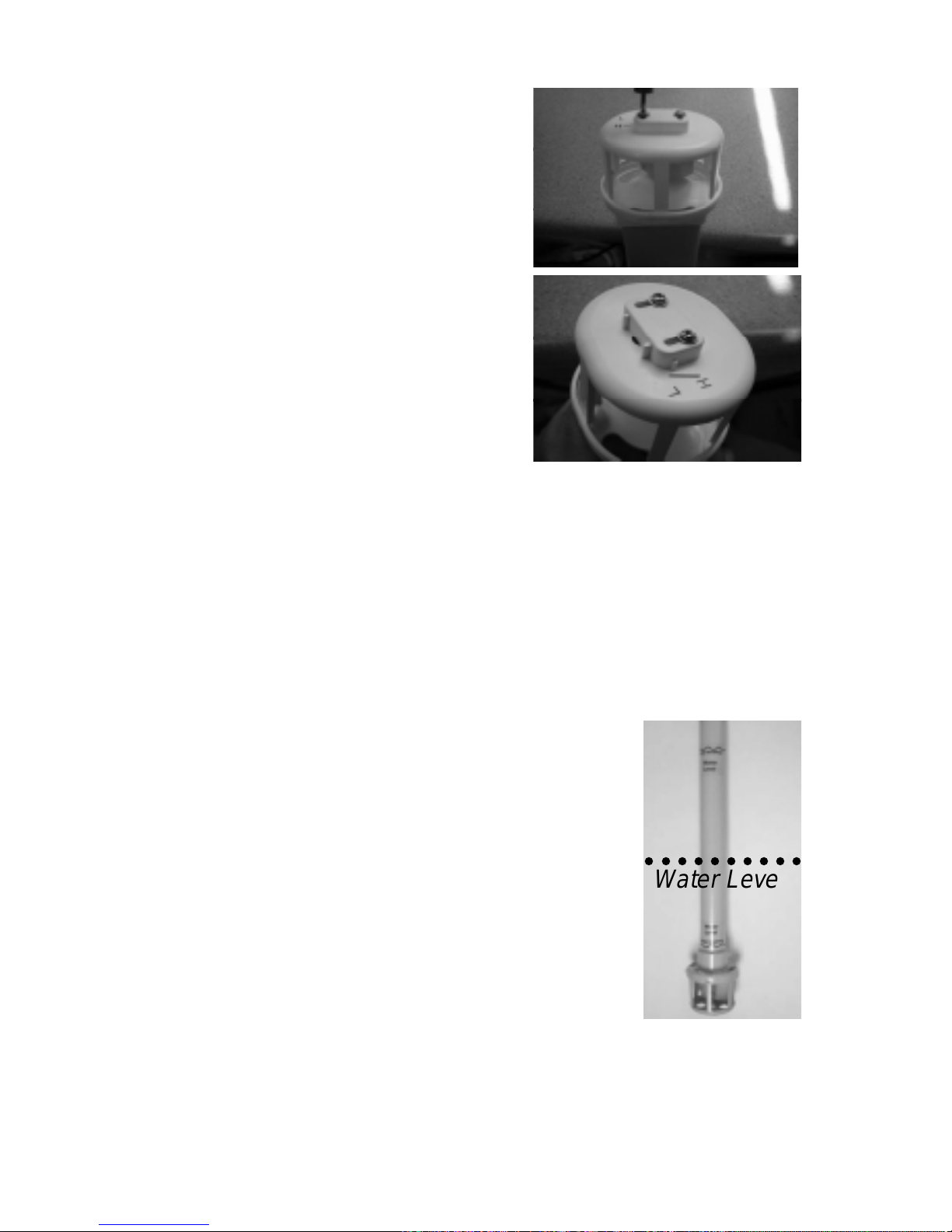

Sensitivity Adjust

1. Sensitivity adjust switch

The most effective way to adjust the

sensitivity is to move the sensor
adjust piece located at the bottom of
the sensor tube.

Loosen the two screws on the bottom of

the sensor.

Move the plastic piece with the pointer

pointed to “H” if you want higher
sensitivity or to “L” if you want lower
sensitivity . The unit is preset at f actory
to “H”

If you hav e to place the unit near the return water flow , snap the cap onto

the sensor cage facing the direction of water flow. See Pool Side
alarm Mounting.

NOTE: The cap will reduce sensitivity . Test the unit as decribed in Alarm

Unit Function Test before use .

2. Depth of immersion

The patented design sensor can pick up underwater

wave motion caused by an object falling into
water . The sensitivity of this sensor is dependent
on the depth of immersion. The unit will be more
sensitive if it is placed closer to the water surf ace.

○○○○○○○○○○

Water Level

8

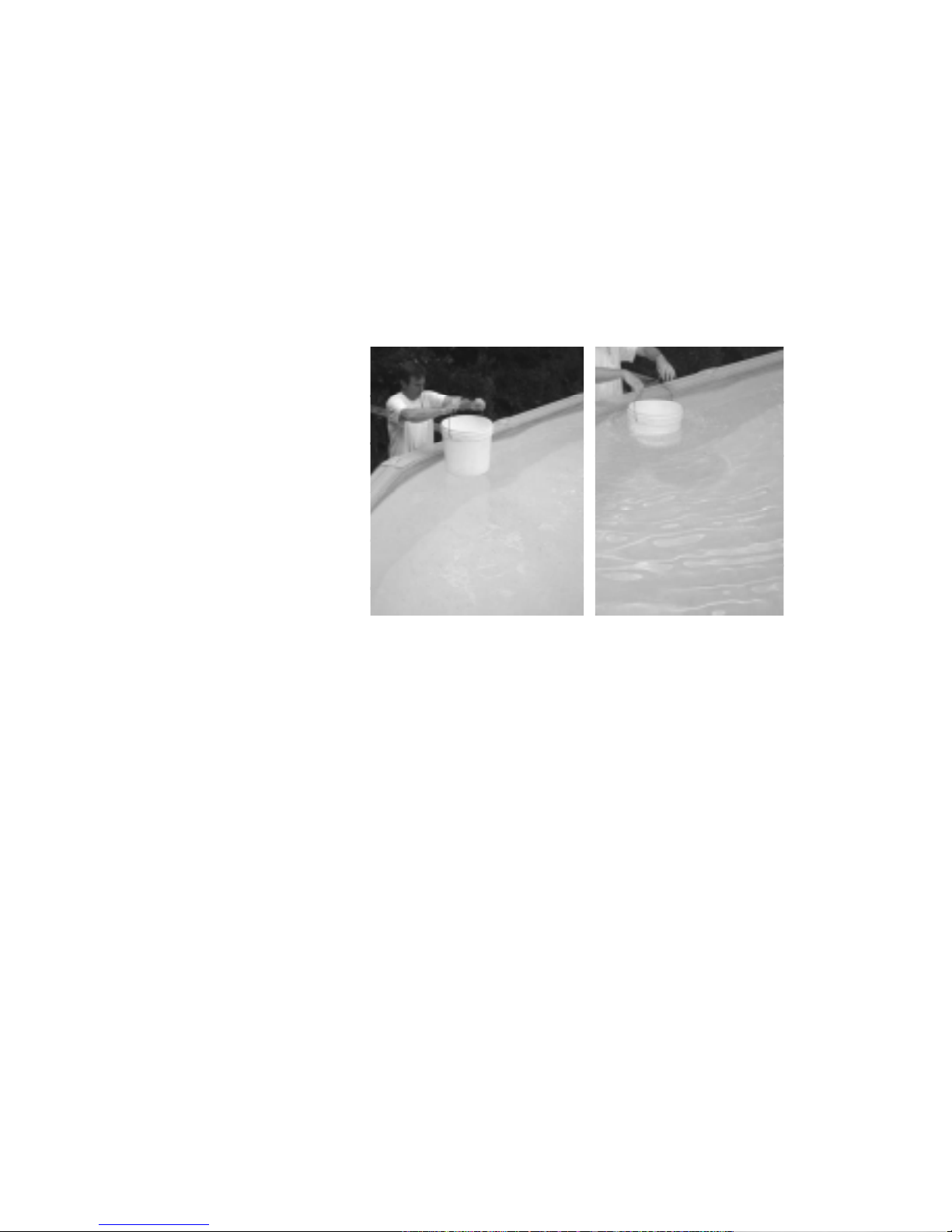

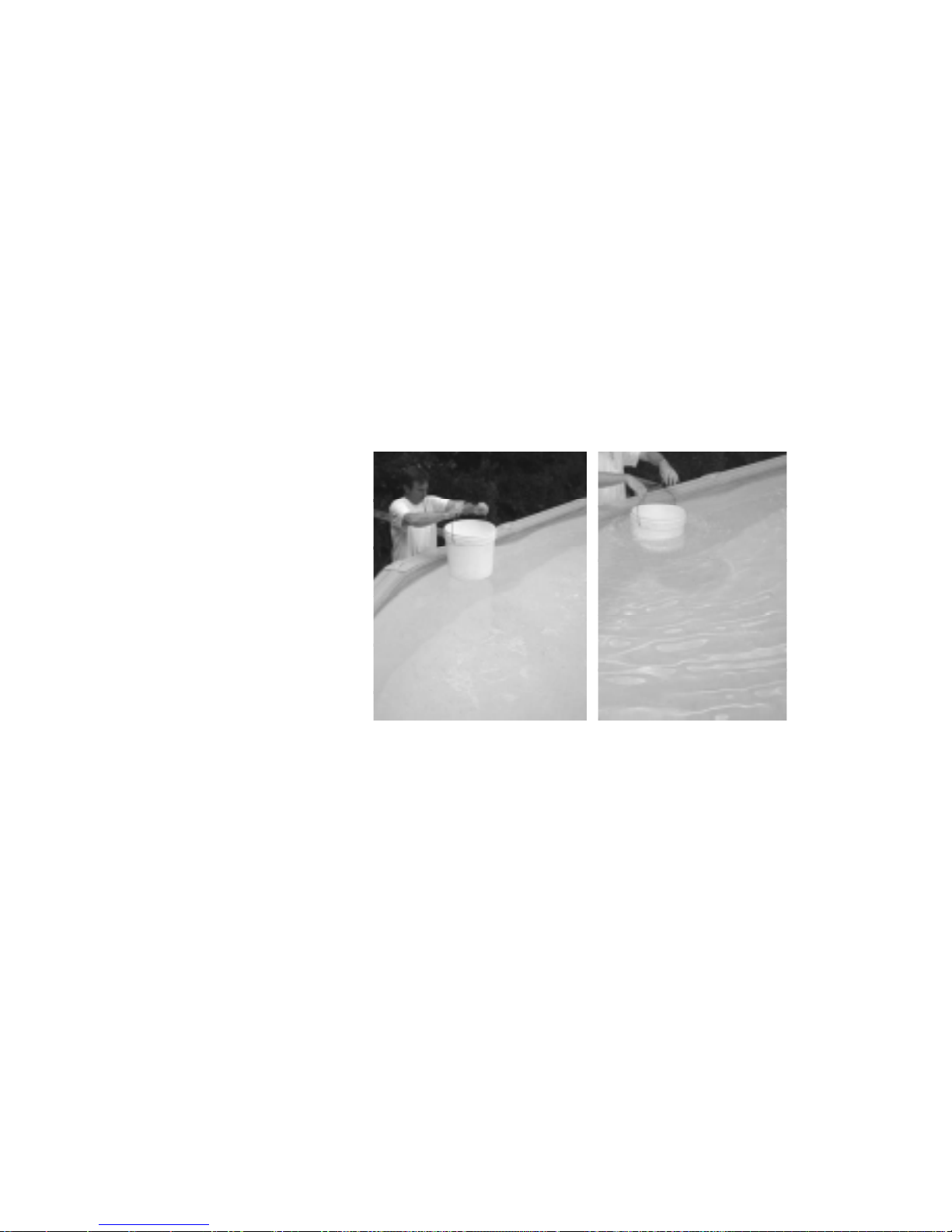

Alarm unit function test

Fill a 5 Gal pail 1/3 full with water and drop the pail from a height of a

few inches from the surface of water. The wave created should
activate the alarm. If this test is unsucessful, adjust the sensitivity
(refer to Sensitivity Adjust section).

Between each weight drop test, you should turn the unit OFF.

Then wait until the water settles.

Repeat the same

process at all
locations of your
pool. If the alarm fails
to sound, move the
alarm unit to another
position and try
again. If you find a
dead zone in your
pool, this may be an
indication that your
pool needs a second
alarm unit.

Do not use the unit until the test results are satisfactory.

IMPORANT NOTES:

If the underwater wave motion is unsettled, the alarm siren will

sound when you release the button. In this case, turn OFF the
unit until the water settles down, and then turn the unit ON
again.

Pools lar ger than 18 feet by 36 feet, L-shaped, or some other free

form pools, may require more than one pool side alarm for
effective monitoring.

The pool side alarm unit should be able to detect an object that

weighs over 15 lbs.

9

Trouble Shooting

Q. Alarm unit cannot detect underwater wave signal

Check the unit by hitting the TEST button. If the unit does not
give any beep, replace the 9V battery with a new one.
Check the phone jack connection between the sensor tube and
the alarm unit control head. Mak e sure it is connected properly .
Check the sensitivity setting on the bottom of the underwater
sensor and the depth of the sensor into the water .

Q. The alarm unit gives frequent false alarms

Check the unit installation. Make sure it is mounted rigidly and
straight upright. If the unit can be moved sidewise under strong
wind, it indicates the unit is not mounted rigidly.
Check the sensitivity setting. The sensitivity may be set too
high.
The sensor can detect any water disturbance including the flow
from the filter pump. Place the alarm unit away from the return,
or put a deflector cap on the sensor cage.

Q. The poolside alarm unit siren cannot be turned OFF

Push and hold BOTH the green button and yellow button for 3
seconds until you hear 5 consecutive beeps.
Wait until the water settles down before you tur n on the unit
again.

Q. P ool alarm sounds off when I use m y pool cleaner

Your pool cleaner can create the same type of water disturbance
as that created by a child falling into water . Therefore the pool
alarm will be set off if you activate your automatic pool cleaner
while the alarm is ON.

SmartPool Inc.
575 Prospect Street
Lakewood
NJ 08701

10

Table des matières

Important
Assemblage du d’alarme de piscine
Installation piles des
Indicateur de pile faible
Installation de l’alarme de piscine
Mise en marche de l’unité
Mettre l’unité hors tension
Réinitialiser l’unité
Réglage de la sensibilité
T ester le f onctionnement de l’unité d’alarme
En cas de problèmes

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○

12
13
14
14
15
17
17
17
18
19
20

○○○○○○○○○○○○○○○○○○○○○○○

11

Important

Ce produit ne peut se substituer à la nécessité de
surveillance par un adulte de toute personne qui se
trouve près de la piscine. Ce produit n’est pas un
appareil de sauvetage, mais plutôt un supplément à un
programme complet de sécurité qui comprend la
surveillance par un adulte, une connaissance de la RCP
(resuscitation cardio-pulmonaire), et l’apprentissage de
la natation par toute personne qui utilise la piscine. Ce
produit n’est destiné qu’à l’utilisation avec une piscine.
Le fabricant n’assume aucune responsabilité de
blessure ou de dégats matériels résultant de l’utilisation
du produit avec une piscine. L’installation correcte et
l’entretien du produit sont la seule responsabilité du
propriétaire.

Garantie

À l’acheteur original de de ce produit, SmartPool Inc. garantie ce produit

d’être exempt de toutes défectuosités tant au niveau matériel qu’au
niveau de la fabrication dans les six mois de la date d’achat ou reçu.
V oir v otre certificat de garantie pour plus de détails.

Pour des questions sur la garantie, contactez SmartPool directement.

NE P AR RENVO YER À VO TRE DÉT AILLANT . APPELEZ SANS FRAIS
AU 1-877-799-POOL (7665)

12

Assemblage du d’alarme de piscine

Le d’alarme de piscine POOLEYE vient avec un boîtier de contrôle et un

tube détecteur séparé. Av ant que l’unité puisse être utilisée, les deux
pièces doivent être assemblées ensemble comme suit:

Repérez la prise de téléphone au bas du boîtier de contrôle, et la fiche

de téléphone qui sort d’une
extrémité du tube détecteur.
Placez cette fiche de téléphone
dans la prise de téléphone.

Enfoncé doucement le tube dans le

fond du boîtier de contrôle.
L’extrémité du tube détecteur
devrait aller parfaitement dans le
fond du boîtier de contrôle.

13

O

Placez l’alarme dans un
emplacement centralisé
pour une distance la plus
courte à partir de toutes les
régions de la piscine

ALARME

ALARME

Retour d’eau

du filtre

Ne pointez pas la bille du

retour d’eau vers le
centre avec l’alarme
sur le côté. Le courant
du retour d’eau
perturbera, et ainsi le
détecteur de l’alarme
ne pourra pas détecter
le mouvement de la
vague correctement.

Installation piles des

Le d’alarme de piscine est conçu pour fonctionner avec une pile

alcaline de 9V.

Après avoir installé les piles, appuyez sur le bouton TEST

situé à l’avant de l’unité de contrôle . L’alarme sonnera soit un signal
sonore ou 5 signaux sonores consécutifs. Cela dépendra si l’unité
est en marche ou non.

Indicateur de pile faible

L’unité a un microprocesseur encastré qui vérifie automatiquement le

niveau de la pile 9V. Quand cette pile s’aff aiblit, l’unité sonnera un
ton sonore à toutes les 60 secondes approximativement. Vous
n’avez qu’à remplacer la pile 9V quand cela se produit.

14

Installation de l’alarme de piscine

1. Installation sur l’échelle

V ous trouverez inclus les deux paires de pinces

de serrage de
plastique en forme
de “W” pour installer
l’unité sur une
échelle standard de
1,9 po pour piscine
ronde. Pour une
échelle d’un diamètre de 1,7 po ou 1,5 po pour piscine ronde, utilisez
les adaptateurs tel qu’illustré.

L’unité doit être installée bien latéralement et bien solidement à l’échelle,

autrement elle ne fonctionnera pas
correctement.

2. Installation au patio

Pour installer l’unité le long d’un patio

pour piscine creusée, vous
utiliserez un support en acier
inoxydable recouv ert de poudre
cuite et deux ensembles de
pinces de serrage de plastique
en forme de “U”. Le suppor t en
métal peut être, soit boulonné sur
le patio avec les deux vis en
acier inoxydable ou avec
l’ensemble 3M “Dual-Lock”. Si
votre patio de piscine est en
ciment, nous vous suggérons
d’enduire le patio de peinture
imperméable à l’endroit où vous
installerez le ruban. La peinture
imperméable préviendra une
migration de calcium qui attaquera
l’adhésif. Assurez-vous que
l’endroit est bien sec et nettoyé
avant d’installer le

15

support de métal. Pressez le support

fermement. L ’adhésif dév eloppera une forte
fixation sous pression.

Si le patio a un rebord incliné, fixez les deux

carrés de plastique à l’extrémité du support
du métal pour le mettre de niveau. Utilisez
le carré plus épais pour une plus grande
inclinaison. Il est important que le support
soit bien de niveau pour que l’unité d’alarme
soit maintenue à la verticale.

Serrez l’unité sur ce support de métal avec

les 2 ensembles de pinces de serrage de
plastique en forme de “U”. Serrez les vis,
mais ne pas faire tourner les vis dans le vide.

Placez l’unité pour que le côté large du

détecteur de mouvement soit parallèle au
côté du mur de la piscine.

Installez l’unité pour que le niveau de l’eau soit

ENTRE le niveau “haute sensibilité” et le
niveau “faible sensibilité ”.

Vérifiez le détecteur dans l’eau. Le détecteur

flotte et devrait rester à la verticale. Si le détecteur se retrouve sur le
côté, veuillez contacter votre détaillant SMARTPOOL immédiatement.
Le détecteur doit rester en position verticale pendant qu’il est dans
l’eau.

Si vous devez placer l’unité près du retour d’eau, le

courant fort de l’eau peut déclencher l’alarme. Si
cela se produit, mettez le capuchon du détecteur
sur la cage du détecteur tel qu’illustré. Placez le
capuchon du détecteur contre le courant
de l’eau. V euillez noter qu’une cage de
détecteur avec capuchon du détecteur
réduira la sensibilité de l’unité. Vérifiez
le fonctionnement de l’unité d’après les instructions
décrites dans la section « Réglage de la sensibilité »
avant l’usage.

16

Mise en marche de l’unité

Appuyez sur le bouton vert (ON) et

l’unité sonnera un court signal
sonore pour indiquer qu’elle est
en marche. La sirène de l’alarme
sonne quand le détecteur détecte
tout mouvement de vague dans
l’eau. Par conséquent vous
devriez attendre quelques minutes
pour que les vagues dans l’eau se
calment avant de mettre l’unité en
marche.

Si l’alarme sonne immédiatement après que vous aurez appuyé sur le

bouton vert (ON), vérifiez l’installation de l’unité d’alar me. Si l’unité
n’est pas installée solidement, en appuyant sur le boîtier de contrôle
vous causerez le déclenchement de l’alarme. Si l’alarme continue de
sonner à chaque fois que l’unité est mise en marche, veuillez lire la
section « Réglage de la sensibilité ».

Mettre l’unité hors

tension

Appuyez et maintenez le bouton vert

(ON) et le bouton jaune (RESET ­RÉINITIALISER) simultanément
pendant 3 secondes, jusqu’à ce que
vous entendiez 5 signaux sonores
consécutifs. L’unité est alors hors
tension.

Réinitialiser l’unité

Appuyez sur le bouton jaune

(RESET – RÉINITIALISER) pour
éteindre la sirène. Ceci
réinitialisera automatiquement
l’unité à la mise en marche.

3 seconds

3 secondes

17

Réglage de la sensibilité

1. L’interrupteur du réglage de sensibilité

La façon la plus efficace de régler la

sensibilité est de déplacer la pièce
de réglage de sensibilité du
détecteur située au bas du tube
détecteur.

Dévissez les deux vis sous le

détecteur.

Déplacez la pièce de plastique avec la

flèche pointée à “H” si vous voulez
une plus haute sensibilité ou à “L” si
vous voulez une faible sensibilité.
L’unité est préréglée à “H” à l’usine

Si vous devez placer l’unité près du

courant du retour d’eau, enclenchez le capuchon sur la cage du
détecteur en faisant f ace à la direction du courant de l’eau. Voir la
section « Installation de l’alarme de piscine ».

NOTE: Le capuchon réduira la sensibilité. T estez

l’unité tel que décrit dans la section « T ester le
fonctionnement de l’unité d’alarme » avant
l’usage.

2. Profondeur d’immersion

Le détecteur au design breveté peut détecter tout

mouvement de vague sous-marine causé par
un objet qui tombe dans l’eau. La sensibilité de
ce détecteur dépend de la profondeur
d’immersion. L’unité sera plus sensible si elle
est placée plus proche de la surface de l’eau.

○○○○○○○○○○

surface de l’eau

18

Tester le fonctionnement de l’unité d’alarme

Remplissez un seau de 20 litre au 1/3 avec de l’eau et laissez tomber

le seau d’une hauteur de quelques pouces de la surface de l’eau.
La vague créée devrait activer l’alarme. Si ce test est nul, réglez la
sensibilité (voir la section « Réglage de la sensibilité »).

Entre chaque test, vous devriez éteindre l’unité et attendre que l’eau

se stabilise.

Répétez le même processus à tous les emplacements de votre

piscine. Si l’alarme ne sonne pas, déplacez l’unité d’alarme à un
autre endroit et essayez de nouveau. Si vous trouvez une zone
morte dans votre
piscine, ceci peut
être une indication
que vous avez
besoin d’une
deuxième unité
d’alarme.

Ne pas utiliser l’unité

tant que les
résultats de test ne
sont pas
satisfaisants.

NOTES IMPORANTes:

Pour les piscines plus grandes que 5.5 m par 11 m en f orme de L

ou autres formes de piscines, il se peut que vous ayez besoin
de plus d’un d’alarme de piscine pour un rendement efficace.

L’unité d’alarme de piscine devrait être capable de détecter un

objet qui pèse plus de 7 kg.

19

En cas de problèmes

Q. L’unité d’alarme ne peut pas détecter le signal de vague sous-

marine

Vérifiez l’unité en appuyant sur le bouton TEST. Si l’unité ne donne

pas de signal sonore, remplacez la pile 9V.

Vérifiez la connexion de la prise de téléphone entre le tube du

détecteur et le boîtier de contrôle de l’unité d’alarme. Assurez­vous qu’il est connecté correctement.
Vérifiez le réglage de la sensibilité sous le détecteur sous-marin et

la profondeur du détecteur dans l’eau.

Q. L’unité d’alarme donne de fausses alarmes fréquentes

Vérifiez l’installation de l’unité. Assurez-vous que l’unité est

installée à la verticale. Si l’unité peut être déplacée sur le

côté lors de vent fort, cela indique que l’unité n’est pas

installée solidement.
Vérifiez le réglage de la sensibilité. La sensibilité peut être trop

élevée.
Le détecteur peut détecter tout trouble de l’eau y compris le

courant de la pompe du filtre. Placez l’unité d’alarme loin du

retour d’eau ou mettez un capuchon déflecteur sur la cage

du détecteur .

Q. La sirène l’unité d’alarme de piscine ne peut pas être arrêtée

Appuyez et maintenez le bouton vert ET le bouton jaune pendant

3 secondes jusqu’à ce que vous entendiez 5 signaux

sonores consécutifs.
Attendez que l’eau se stabilise avant de replacer l’unité en

marche.

Q. L’alarme de piscine sonne quand j’utilise mon aspirateur de

piscine.

V otre aspirateur de piscine peut créer le même type de troub le

d’eau que celui créé par un enfant qui tombe dans l’eau. P ar

conséquent l’alarme de piscine sera déclenchée

automatiquement si vous utilisez votre aspirateur de piscine

lorsque que l’alarme est activée.

20

Printed in China March 2001
