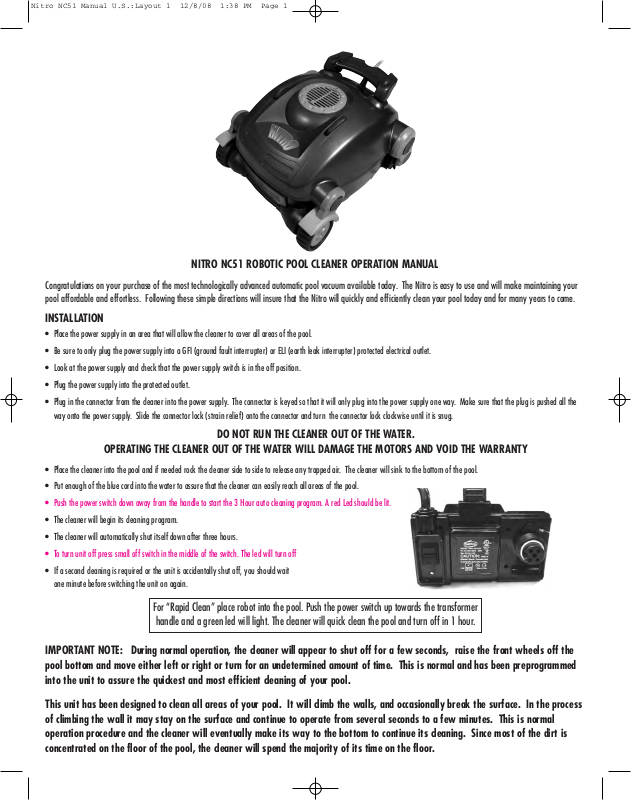

NITRO NC51 ROBOTIC POOL CLEANER OPERATION MANUAL

Congratulations on your purchase of the most technologically advanced automatic pool vacuum available today. The Nitro is easy to use and will make maintaining your
pool affordable and effortless. Following these simple directions will insure that the Nitro will quickly and efficiently clean your pool today and for many years to come.

INSTALLATION

• Placethe power supply in an area that will allow the cleaner to cover all areas of the pool.

• Besure to only plug the power supply into a GFI (ground fault interrupter) or ELI (earth leak interrupter) protected electrical outlet.

• Lookat the power supply and check that the power supply switch is in the off position.

• Plugthe power supply into the protected outlet.

• Plugin the connector from the cleaner into the power supply. The connector is keyed so that it will only plug into the power supply one way. Make sure that the plug is pushed all the
way onto the power supply. Slidethe connector lock (strain relief) onto the connector and turn the connector lock clockwise until it is snug.

DO NOT RUN THE CLEANER OUT OF THE WATER.

OPERATING THE CLEANER OUT OF THE WATER WILL DAMAGE THE MOTORS AND VOID THE WARRANTY

• Placethe cleaner into the pool and if needed rock the cleaner side to side to release any trapped air. The cleaner will sink to the bottom of the pool.

• Putenough of the blue cord into the water to assure that the cleaner can easily reach all areas of the pool.

• Pushthe power switch down away from the handle to start the 3 Hour auto cleaning program. A red Led should be lit.

• Thecleaner will begin its cleaning program.

• Thecleaner will automatically shut itself down after three hours.

• To turn unit off press small off switch in the middle of the switch. The led will turn off

• Ifa second cleaning is required or the unit is accidentally shut off, you should wait
one minute before switching the unit on again.

For “Rapid Clean” place robot into the pool. Push the power switch up towards the transformer

handle and a green led will light. The cleaner will quick clean the pool and turn off in 1 hour.

IMPORTANT NOTE: During normal operation, the cleaner will appear to shut off for a few seconds, raise the front wheels off the
pool bottom and move either left or right or turn for an undetermined amount of time. This is normal and has been preprogrammed
into the unit to assure the quickest and most efficient cleaning of your pool.

This unit has been designed to clean all areas of your pool. It will climb the walls, and occasionally break the surface. In the process
of climbing the wall it may stay on the surface and continue to operate from several seconds to a few minutes. This is normal
operation procedure and the cleaner will eventually make its way to the bottom to continue its cleaning. Since most of the dirt is
concentrated on the floor of the pool, the cleaner will spend the majority of its time on the floor.

AB

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 2

REMOVING THE CLEANER FROM THE POOL

• Slowlypull the blue cord to get the cleaner to the pool surface and near
the edge of the pool. DO NOT PULL THE CLEANER OUT OF THE POOL BY
THE CORD.

• Reachdown and grasp the handle of the cleaner and remove it from the
pool as shown below.

FIGURE 1: Grasping Handle

• Cleanfilter bag.

• Storethe cleaner on the caddy.

• Looselycoil the cable on the caddy.

FIGURE 2: Lift from Pool by Handle

The unit should be stored in an area that
will afford some protection from the
elements to insure that it retains its finish

• Holdthe bottom lid as shown in Fig 4 and pull the tab marked “PULL TO REMOVE BAG”

FIGURE 4

• Turn filter bag inside out and hose off all debris as shown in Fig 5. If very dirty it may
be washed in your washing machine, inside out, with cold water, mild detergent, and
by itself.

.

CLEANING THE FILTER BAG (Filter Bag Should Be Cleaned After Every Use.)

• Turn cleaner upside down and place on ground so the bottom lid is exposed.

• Turn red locking pegs (by wheel area) to the unlocked position as shown in Fig 3. Next
press the two red locking clips near the roller brush in
towards the center of the unit. Lift the bottom lid out.

FIGURE 5

• Hoseall debris off the bottom lid being sure to get all dirt out of the fine filters on the
intake doors as shown in Fig 6.

FIGURE 3

A: Press the red tabs inward as shown

and lift lid off cleaner

B: Turn levers inward as indicated by

arrows imprinted on lid

FIGURE 6

2

CLICK

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 3

• To reattach the filter to the bottom lid, turn the filter bag right-side-out. Start at the
back where the filter bag says “PUSH” and insert the filter bead into the channel, so
that the tabs are holding the bag in near the label with the word “PUSH”, as shown in

Fig 7.

FIGURE 7

• Pressthe filter bead down all the way around the perimeter making sure that it is
completely seated and behind all the tabs as shown in Fig 7a.

CABLE MAINTENANCE

In the course of using your Nitro, the cord may begin to coil. Excessive coiling
can lead to improper cleaning coverage of your pool.

• To uncoil the cord, it is best that the cable is wet.

• Placethe cleaner on the ground as shown below.

• Besure to use a clear area that will allow the cord to stretch out in a straight line.

• Pullthe cable so it is off the ground

• Usingyour fingers, roll the cable in the opposite direction that it is coiled in.

• Whenstraight, wrap cable for storage as shown below.

FIGURE 7A

• Pickup the bottom lid and turn it over so the bag hangs below it. Place the bottom lid
back into the cleaner being careful to feed the filter bag into the body of the cleaner.

MAKE SURE ALL FILTER MATERIAL IS INSIDE THE CLEANER OTHERWISE
THE LID WILL NOT CLOSE AND LATCH PROPERLY.

• Oncethe bottom lid is properly seated,
turn the red locking clips in the opposite
direction of the arrows embossed on the
bottom lid until it locks between the two
raised locks.

FIGURE 7B

STORING THE CABLE

• Looselyloop the cable as shown below.

Hold the cord close to the cleaner.
Make a roughly two foot loop with
the cord as shown.

When making loop, roll the cable
slightly in a counter clockwise
manner to maintain form. DO NOT
WRAP THE CORD TIGHTLY AROUND
OBJECTS.

When cable is properly wrapped
place it on the caddy provided.

FIGURE 7C

• Pressthe rear section of the bottom lid
into the cleaner while pushing the
locking clips towards the edge of the
cleaner until an audible click
is heard as shown in Fig 7c.

WINTER STORAGE

If temperatures will regularly be below 45 degrees Fahrenheit or 5 degrees Celsius, the
cleaner and power supply should be stored indoors.

3

FIG 9

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 4

CADDY ASSEMBLY

Check the parts list below, if any parts are missing or damaged call SmartPool’s customer
service department at 732 730 9880 for help.

A. 1 Caddy base
B. 2 Axle stops
C. 6 Phillips head machine screws
D. 6 black screw covers
E. 2 axle washers

I. 1 hook support rod
J. 2 caddy poles large
K. 2 caddy hooks
L. 1 caddy handle
M. 2 wheels

F. 4 self tapping Phillips head screws
G. 2 cleaner mounting brackets (black)
H. 1 axle rod

REQUIRED TOOLS

• HAMMER

• PHILLIPS HEAD SCREWDRIVER

• Take one of the cleaner mounting brackets and locate it onto the caddy base so the claw
faces towards the lower part of the base as shown in figure 8

• Turn the caddy base
over and screw two
self tapping screws
into the base and
the cleaner
mounting brackets
connecting the two
parts. Repeat for
the other cleaner
mounting bracket.

TURN HOLES
TOWARD CENTER

• Placethe axle rod through the caddy
base insuring that it passes through the
caddy poles as shown in Fig 10 The axle
rod should stick out slightly on either side
of the caddy

• Placean axle washer onto the axle on
both sides of the caddy base.

• Slidea wheel onto both sides of the axle
rod.

• Slidethe tapered end of axle stop
into axle rod FIG 11

• Turn the entire assembly on its
side on a firm flat surface with the
axle stop flat on the ground.

• Witha hammer lightly tap the
other side of the axle until the

axle stop seats. When finished
turn unit over, insert last axle stop
and repeat process until the
second axle stop is seated.

• Placethe caddy poles into the base with the large holes going into the base. Be sure
that the small holes on the top side of the poles are positioned towards the inside of the
caddy as shown in figure 9.

4

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 5

• Insertthe six black screw covers into the screw bosses to hide the screw.

• Placethe transformer into its mounting spot in the base of the caddy as shown in fig 14.

• Placethe cleaner on the caddy with the wheels facing forward and down. The brushes
will be suspended in this position which will increase the longevity and cleaning
properties of the cleaner. Loosely wrap the cord (see above) and hang from the caddy
hooks as shown in Fig 15

• Take one of the two caddy hooks and insert the rod support into the recessed hole in the
hook.Screwone Phillipshead machinescrewthrough the caddyhookinto the rod support
Snug up but do not fully tighten. Repeat for the other caddy hook as shown in Fig 12.

• Slidethe caddy hook assembly onto the top of the upright caddy poles with the hooks
pointing up and suspended over the caddy base. Align the screw holes on the inside of
the poles with the screw boss on the caddy hooks. Screw the Phillips head machine
screws most of the way in but do not tighten.

• Slidethe caddy handle into the receptacle on the top of the caddy hooks. The handle
should curveaway from the caddy towards the back of the unit (away from the caddy
hooks). Align the screw holes with the screw boss on the caddy hook. Tighten all Phillips
head machine head screws at this point. (See Fig 13)

5

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 6

2-YEAR L I M I T E D W A R R A N T Y

This product has been manufactured, tested and inspected in accordance with carefully
specified engineering requirements. It is warranted to be free from defects in materials
and workmanship under normal use and service, subject to qualifications, conditions and
limitations described below.

SmartPool 2 Year Limited Warranty:
One year full warranty, 2 years on Drive Motor and Pump Motor. This warranty applies
only while using this product in the United States and Canada.

This warranty extends to the first consumer/purchaser for a period of 24 months from the
original date of purchase.

This warranty covers only normal and reasonable use. Any damage, defects, malfunctions
or other failures arising from its use without the original transformer or any use which does
not comply with the instructions in this manual, including failure of the purchaser to
provide reasonable and necessary maintenance, will void this warranty.

The warranty obligations of SmartPool shall be limited to repair or replacement of the
product or any defective component, at the discretion of SmartPool. The repair or
replacement may include the use of refurbished components and/or units. SmartPool will
not be liable or responsible under any circumstances or in any amount for any
consequential or incidental damages, for any injury or damages to persons or property
using or used in connection with this product, or for loss of profits or other costs or
expenses of any kind or character.

Model NC51

This warranty does not include replacements of the filter bag, bottom lid, and brushes.

THERE ARE NO OTHER WARRANTIES OR REPRESENTATIONS, EITHER
EXPRESSED OR IMPLIED, WHETHER OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE, OR OTHER, MADE BY SMARTPOOL OTHER THAN THOSE
SPECIFICALLY SET FORTH IN THIS WARRANTY. NO PERSON, FIRM, OR
CORPORATION IS AUTHORIZED TO MAKE ANY REPRESENTATIONS OR INCUR ANY
OBLIGATIONS IN THE NAME F OR ON BEHALF OF SMARTPOOL, EXCEPT AS
STATED HEREIN. THE REMEDIES SET FORTH IN THIS WARRANTY ARE
EXPRESSLY UNDERSTOOD TO BE THE EXCLUSIVE REMEDIES AVAILABLE TO THE
PURCHASER, AND THIS WARRANTY CONTAINS THE FULL AND COMPLETE
AGREEMENT BETWEEN SMARTPOOL AND THE PURCHASER. THIS WARRANTY
SETS FORTH THE ONLY OBLIGATIONS OF SMARTPOOL WITH REGARDS TO THIS
PRODUCT, AND THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE
DESCRIPTION ON THE FACE HEREOF.

This warranty gives you specific legal rights and you may also have other rights which
vary from state to state.

To obtain warranty service, call SmartPool Customer Support Specialist
at 1-732-730-9880, Monday – Friday, 9:00 a.m. – 5:00 p.m. EST.

CAUTION:

Some vinyl liners are more susceptible to surface wear and pattern removal than others,
caused by objects such as brushes, toys, floats, chlorine dispensers, and automatic pool
cleaners coming into contact with the vinyl surface. Such patterns can be easily
scratched or abraded merely by rubbing the surface with a brush. Pattern ink can also
rub off when they come into contact with objects in the pool. SmartPool is not responsible
for, nor does this limited warranty cover pattern removal, abrasion, and markings on or
damage to any kind of vinyl liner.

6

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 7

Mode d'emploi du nettoyeur automatique pour piscines Nitro NC51

Félicitations pour votre achat de l'aspirateur de piscine automatique le plus perfectionné du marché sur le plan technique. Le Nitro est facile à utiliser et vous permet de nettoyer votre piscine
à moindre coût et sans efforts. En suivant ce mode d'emploi simple, vous pourrez nettoyer votre piscine rapidement et de façon efficace à l'aide du Nitro dès aujourd'hui et pour de
nombreuses années à venir.

Installation

• Placezle bloc d'alimentation électrique dans une zone permettant à la personne utilisant l'aspirateur d'accéder à l'intégralité de la piscine.

• Assurez-vousde brancher le bloc d'alimentation dans une prise de courant de sécurité uniquement, comme un disjoncteur de fuite à la terre (GFI) ou un relais de mise à la terre (ELI).

• Observez le bloc d'alimentation pour vous assurer que l'interrupteur est en position « off ».

• Branchezle bloc d'alimentation dans la prise protégée.

• Branchezle connecteur du nettoyeur dans le bloc d'alimentation. Le connecteur est claveté et pourra donc être branché au bloc d'alimentation d'une seule façon. Assurez-vous que la prise
est correctement enfoncée dans le bloc d'alimentation. Faites glisser la serrure du connecteur (collier de serrage) sur le connecteur et tournez-la dans le sens des aiguilles d'une montre

jusqu'à ce qu'elle soit serrée.

NE FAITES PAS FONCTIONNER LE NETTOYEUR HORS DE L'EAU.

FAIRE FONCTIONNER LE NETTOYEUR HORS DE L'EAU ABÎME LES MOTEURS ET ANNULE LA GARANTIE

• Placezle nettoyeur dans la piscine et, en cas de besoin, balancez-le d'un côté à l'autre pour libérer l'air pouvant être emprisonné à l'intérieur. Le nettoyeur s'enfoncera jusqu'au fond
de la piscine.

• Laissezglisser une longueur suffisante du cordon bleu dans l'eau pour vous assurer que le nettoyeur atteint facilement toute la surface de la piscine.

• Mettrel’interrupteur en position basse pour commencer le cycle de travail de 3 heures de l’appareil. Un voyant rouge doit s’allumer.

• Lenettoyeur commence alors son programme de nettoyage.

• Ils'éteint automatiquement au bout de trois heures.

• Pour arrêter l’appareil, mettre l’interrupteur en position centrale. Le voyant s’éteint.

• Siun deuxième nettoyage s'avère nécessaire, ou si l'appareil s'est malencontreusement éteint,
vous devez attendre une minute avant de rallumer l'unité.

Pour un cycle de nettoyage rapide, placer le robot dans la piscine. Mettre l’interrupteur en position haute,
un voyant vert doit s’allumer. Le nettoyeur débute un cycle de nettoyage d’une heure de la piscine.

REMARQUE IMPORTANTE :
Dans des conditions normales de fonctionnement, le nettoyeur semble s'éteindre pendant quelques secondes, soulève ses roulettes avant du fond de la piscine et
se déplace soit vers la gauche, soit vers la droite, ou bien il tourne sur lui-même pendant un certain temps. Cette procédure normale a été programmée pour

garantir le nettoyage le plus rapide et le plus efficace de votre piscine.
Cet appareil a été conçu pour nettoyer toutes les zones de votre piscine. Il montera aux parois, et atteindra la surface de temps en temps. Il est possible qu’une

fois la surface atteinte, il semble continuer à progresser dans la même direction, ou flotter pendant quelques secondes à quelques minutes.
Il s’agit d’un fonctionnement normal, le nettoyeur reprendra ensuite son chemin vers le bas de la paroi pour poursuivre le nettoyage de la piscine. La majorité des

impuretés se trouvant sur le sol, le nettoyeur se concentre sur le nettoyage du sol.

AB

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 8

Retirer le nettoyeur de la piscine

• Tirez lentement sur le cordon bleu pour approcher le nettoyeur de la surface et du
rebord de la piscine. NE SORTEZ PAS LE NETTOYEUR DE LA PISCINE EN LE TIRANT PAR LE
CORDON.

• Penchez-vouset saisissez la poignée du nettoyeur pour le sortir de la piscine tel
qu'indiqué ci-dessous.

Image 1 SAISIR LA POIGNÉE

• Nettoyezle sac à filtre.

• Rangezle nettoyeur dans le chariot.

• Enroulezle cordon et accrochez-le
sur le chariot.

Image 2 LE SORTIR DE LA PISCINE PAR

LA POIGNÉE

L'appareil doit être conservé dans un
endroit l'abritant des intempéries afin de
protéger son revêtement.

• Tenez le couvercle inférieur tel qu'indiqué sur l'image 4 et tirez la languette sur laquelle
est écrit « TIRER POUR ENLEVER LE SAC ».

Image 4

• Retournez le sac à filtre et nettoyez les débris à l'aide d'un jet d'eau tel qu'indiqué à l'image 5.
Si le sac est très sale, vous pouvez le laver seul à la machine, à l'envers, à l'eau froide et avec
un détergent doux.

Nettoyage du sac à filtre
Le sac à filtre doit être nettoyé après chaque utilisation.

• Retournezle nettoyeur et posez-le sur le sol, couvercle inférieur vers le haut.

• Tournez les goupilles de verrouillage rouges (près des roulettes) en position de
déverrouillage, tel qu'indiqué sur l'image 3. Appuyez ensuite sur les deux pinces de
verrouillage rouges près de la brosse roulante en les poussant vers le centre de
l'appareil. Soulevez le couvercle inférieur.

IMAGE 5

• Nettoyeztous les débris du couvercle inférieur pour vous assurer de retirer toute la
saleté des filtres du déversoir, tel qu'indiqué à l'image 6.

Image 3

A: Appuyez sur les languettes tel qu’indiqué et

soulevez le couvercle du nettoyeur

B: Tournez les boutons vers l’intérieur dans le

sens des flèches situées sur le couvercle

IMAGE 6

8

CLIC

Tournez le cordon
avec les mains pour
le tendre

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 9

• Pourrattacher le filtre au couvercle inférieur, retournez le sac à filtre. Commencez par
l'arrière à l'endroit où est inscrit « POUSSEZ » (push) sur le sac à filtre et insérez le bord
du filtre dans la rainure de façon à ce que les languettes maintiennent le sac au niveau

de l'inscription « POUSSEZ », tel qu'indiqué à l'image 7.

IMAGE 7

• Appuyez sur l'ensemble du rebord du filtre pour vous assurer qu'il est bien enfoncé et
qu'il se trouve sous les languettes, tel qu'indiqué à l'image 7a.

Entretien du cordon

Pendant l'utilisation du Nitro, il se peut que le cordon commence à s'enrouler. Des torsades
excessives peuvent faire en sorte que l'aspirateur ne nettoie pas toute la surface de la
piscine.

• Pourdérouler le cordon, il est préférable qu'il soit humide.

• Posezle nettoyeur sur le sol tel qu'indiqué ci-dessous.

• Assurez-vousde le poser dans un endroit dégagé où vous pourrez étendre le cordon sur
toute sa longueur.

• Tirez sur le cordon de façon à ce qu'il ne touche pas le sol.

• Àla main, tournez le cordon dans le sens opposé.

• Unefois que le cordon est tendu, enroulez-le pour le ranger, tel qu'indiqué ci-dessous.

IMAGE 7A

• Saisissez le couvercle inférieur, puis retournez-le de façon à ce que le sac pende sous celui-ci.
Remettez le couvercle inférieur sur le nettoyeur en prenant garde à insérer le sac à filtre
dans le nettoyeur.

ASSUREZ-VOUS QUE LE FILTRE EST À L'INTÉRIEUR DU
NETTOYEUR SINON LE COUVERCLE NE FERMERA PAS ET NE SE
VERROUILLERA PAS.

• Unefois que le couvercle inférieur est
correctement installé, tournez les pinces de
verrouillage rouges dans le sens inverse de
celui des flèches apparaissant sur le
couvercle jusqu'à ce que celui-ci s'enclenche
entre les deux verrous soulevés.

IMAGE 7B

• Appuyezsur la partie arrière du
couvercle inférieur tout en poussant les
pinces de verrouillage vers l'extérieur du
nettoyeur jusqu'à ce que vous entendiez
un clic, tel qu'indiqué à l'image 7c.

Rangement du cordon

• Enroulezle cordon de façon lâche tel qu'indiqué ci-dessous.
Tenez le cordon à proximité du

nettoyeur. Formez une boucle
d'environ deux pieds avec le cordon,
tel qu'indiqué.

Au moment de former la boucle,
enroulez le cordon légèrement dans
le sens contraire des aiguilles d'une
montre pour maintenir sa forme.

NE SERREZ PAS LE CORDON AUTOUR
D'OBJETS.

Une fois que le cordon est
correctement enroulé, accrochez-le
sur le chariot fourni.

Stockage pour l'hiver

Si les températures tombent régulièrement en dessous de 5 degrés Celsius (45 degrés
Fahrenheit), le nettoyeur et le bloc d'alimentation doivent être rangés à l'intérieur.

IMAGE 7C

9

FIG 9

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 10

Montage du chariot

Vérifiez la liste des pièces ci-dessous; s'il manque une pièce, ou si un élément est abîmé,
appelez le centre du service à la clientèle de SmartPool au 732-730-9880 pour obtenir
de l'aide.

Orientez les trous
vers le centre

• Faitespasser la barre d'axe à travers la
base du chariot en vous assurant qu'elle
traverse les poteaux du chariot, tel
qu'indiqué à l'image 10. La barre d'axe
doit légèrement dépasser de chaque côté
du chariot.

• Placezune rondelle d'axe sur l'axe, des
deux côtés de la base du chariot.

• Enfilezune roulette de chaque côté de la
barre d'axe.

A. 1 base du chariot
B. 2 bouchons de l'axe
C. 6 vis cruciformes
D. 6 capuchons de vis noirs
E. 2 rondelles d'axe
F. 4 vis cruciformes autotaraudeuses
G. 2 supportsde fixationdu nettoyeur (noirs)
H. 1 barre d'axe fine

I. 1 barre de soutien à crochet
J. 2 longs poteaux pour chariot
K. 2 crochets de chariot
L. 1poignée de chariot
M.2 roulettes

OUTILS REQUIS

• MARTEAU

• TOURNEVIS CRUCIFORME

• Prenezl'un des supports de fixation du nettoyeur et placez-le sur la base du chariot de
façon à ce que la partie repliée soit tournée vers la partie inférieure de la base, tel
qu'indiqué à l'image 8.

• Retournezla base du
chariot et vissez
deux vis auto­taraudeuses dans la
base et dans les
supports de fixation
du nettoyeur reliant
les deux parties.
Recommencez pour
l'autre support de
fixation du nettoyeur.

• Faitesglisser l'extrémité effilée du
bouchon de l'axe dans la barre d'axe
(IMAGE 11).

• Tournez le montage sur le côté sur une
surface lisse et solide, bouchon de l'axe à
plat sur le sol.

• Àl'aide d'un marteau, tapez légèrement
sur l'autre côté de l'axe jusqu'à ce que le
bouchon de l'axe soit correctement
positionné. Lorsque vous avez fini,
retournez l'unité, insérez le dernier
bouchon de l'axe et recommencez le
processus jusqu'à ce que le deuxième
bouchon de l'axe soit bien en place.

• Installezles poteaux du chariot dans la base, l'extrémité comportant les gros trous
s'enfonçant dans la base. Assurez-vous que les petits trous situés sur l'extrémité
supérieure des poteaux sont tournés vers l'intérieur du chariot, tel qu'indiqué à l'image 9.

10

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 11

• Insérezla barre de soutien dans le trou d'un des crochets du chariot. Insérez une vis
cruciforme dans le crochet du chariot et vissez-la dans la barre de soutien. Ne serrez pas
à fond. Recommencez avec l'autre crochet du chariot, tel qu'indiqué à l'image 12.

• Insérezle montage des crochets en haut des poteaux verticaux du chariot, les crochets
tournés vers le haut et situés au dessus de la base du chariot. Alignez les trous à vis de la
face interne des poteaux sur les trous à vis situés sur les crochets du chariot. Insérez les
vis cruciformes presque entièrement, mais ne serrez pas.

• Installezla poignée du chariot dans le logement situé en haut des crochets. La poignée
doit former une courbe vers l'arrière du chariot (à distance des crochets). Alignez les
trous à vis sur les trous à vis situés sur les crochets du chariot. Serrez l'ensemble des vis
cruciformes du chariot. Image 13

• Couvrezles vis à l'aide des six bouchons à vis noirs pour les dissimuler.

• Installezle transformateur dans l'emplacement prévu à cet effet sur la base du chariot,
tel qu'indiqué à l'image 14.

xe

une
'axe à

que le

• Posezle nettoyeur sur le chariot, les roulettes orientées vers l'avant et vers le bas. Les
brosses seront suspendues dans cette position, ce qui augmente la longévité et les
capacités de nettoyage du nettoyeur. Enroulez le cordon (voir plus haut) et attachez-le
aux crochets du chariot, tel qu'indiqué à l'image 15.

11

Nitro NC51 Manual U.S.:Layout 1 12/8/08 1:38 PM Page 12

GARANTIE LIMITÉE DE DEUX ANS

Ce produit a été fabriqué, testé et vérifié conformément aux exigences techniques particulières. Il est
garanti contre les défauts matériels et les vices de fabrication dans des conditions normales
d'utilisation, et il est soumis aux conditions et aux limitations décrites ci-dessous.

Garantie limitée de deux ans de SmartPool :
Garantie complète d'un an et garantie de deux ans sur le moteur d'entraînement et sur le moteur
d'aspiration. La présente garantie s'applique uniquement à l'utilisation du produit au Canada et aux
États-Unis.

La garantie est offerte au premier acheteur ou consommateur pendant une durée de 24 mois suivant
la date initiale de l'achat.

La garantie porte uniquement sur l'utilisation normale et raisonnable. Tout dégât, défaut, mauvais
fonctionnement ou toute autre défaillance résultant de l'utilisation de l'unité sans le transformateur
d'origine ou de toute utilisation non conforme aux instructions contenues dans le présent guide,
notamment le défaut d'entretien raisonnable et nécessaire par l'acheteur, annulent la présente
garantie.

Les obligations de la garantie de SmartPool sont limitées à la réparation ou au remplacement du
produit ou de tout composant défectueux, au gré de SmartPool. La réparation ou le remplacement de
pièces peut inclure le recours aux composants et aux appareils remis à neuf. En aucun cas ou pour
quelque montant que ce soit, SmartPool ne sera tenu responsable de dommages indirects ou
accidentels, de préjudices ou de blessures survenus à des personnes utilisant lʼappareil, ou à des
biens utilisés en rapport avec celui-ci, ou encore dʼaucune perte de profit ou coûts et dépenses de
quelque type ou nature que ce soit.

NC51

La présente garantie ne porte pas sur le remplacement du sac à filtre, du couvercle inférieur ou des
brosses.

SMARTPOOL N'A CONCÉDÉ AUCUNE AUTRE GARANTIE ET N'A FORMULÉ AUCUNE
DÉCLARATION EXPRESSE OU IMPLICITE CONCERNANT LA QUALITÉ MARCHANDE,
LʼADAPTATION À UN USAGE PARTICULIER OU AUTRE, EN DEHORS DES DISPOSITIONS
EXPRESSÉMENT INDIQUÉES DANS LA PRÉSENTE GARANTIE. AUCUNE PERSONNE,
PERSONNE MORALE OU ENTREPRISE NʼEST AUTORISÉE À FAIRE DES OBSERVATIONS OU À
CONTRACTER DES OBLIGATIONS AU NOM DE SMARTPOOL, À LʼEXCEPTION DES
DISPOSITIONS MENTIONNÉES AUX PRÉSENTES. LES PROCÉDURES DE RECOURS
MENTIONNÉES DANS LA PRÉSENTE GARANTIE SONT EXPRESSÉMENT COMPRISES COMME
ÉTANT DES PROCÉDURES DE RECOURS DISPONIBLES POUR LE PROPRIÉTAIRE DE
LʼAPPAREIL, ET CETTE GARANTIE CONSTITUE LʼACCORD INTÉGRAL ET EXHAUSTIF ENTRE
SMARTPOOL ET LE PROPRIÉTAIRE DE LʼAPPAREIL. LA PRÉSENTE GARANTIE ÉTABLIT LES
SEULES OBLIGATIONS DE SMARTPOOL RELATIVES À LʼAPPAREIL; IL NʼEXISTE AUCUNE
AUTRE GARANTIE SʼÉTENDANT AU-DELÀ DE LA DESCRIPTION FAITE AUX PRÉSENTES.

La présente garantie vous octroie des droits reconnus par la loi, et il se peut que vous ayez d'autres
droits variant d'un État à l'autre, ou d'une province à l'autre.

Pour obtenir un service au titre de la garantie, appelez un représentant technique (Customer Support
Specialist) de SmartPool au 1-732-730-9880, du lundi au vendredi de 9 h à 17 h HNE.

ATTENTION :

Certains liners de vinyle sont davantage sujets à la dégradation superficielle ou à lʼusure des motifs
dues à des objets comme les brosses, les flotteurs, les jouets, les distributeurs de chlore et les
aspirateurs de piscine automatiques lorsque ceux-ci entrent en contact avec les surfaces de vinyle.
De tels motifs peuvent être sérieusement égratignés ou abrasés, rien quʼen frottant la surface à la
brosse. Lʼencre des motifs peut également sʼestomper en cas de contact avec des objets dans la
piscine. SmartPool nʼest pas responsable de lʼusure des motifs, de lʼabrasion, des marques ou de
tout autre dommage de quelque sorte que ce soit survenant aux liners de vinyle, pas plus que la
présente garantie limitée ne couvre les dommages cités.

www.smartpool.com
