HDTV Satelliten-Receiver

CX01

Bedienungsanleitung

Version: 10.05.2011

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für einen smart HDTV Satelliten-Receiver entschieden

haben. Diese Bedienungsanleitung erklärt Ihnen, wie Sie den Receiver

 aufstellen,  anschließen,  auf Ihre Bedürfnisse anpassen,  bedienen,  reinigen und entsorgen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Wir wünschen Ihnen viel Freude mit Ihrem smart Receiver.

Ihre smart electronic GmbH Industriestraße 29

78112 St. Georgen Germany

Service-Hotline: +49 180 5 935211 (0,14 €/min. aus dem deutschen Festnetz,

max. 0,42 €/min. aus den Mobilfunknetzen) oder

+49 7724 9478354 Telefax: +49 7724 9478333 E-Mail: info@smart-electronic.de Internet: www.smart-electronic.de

2 smart CX01

Inhaltsverzeichnis

1 Benutzerhinweise ............................................................................................ 7

1.1 Anwendung dieser Anleitung .............................................................................7

1.2 Zeichen, Symbole, Darstellungskonventionen .............................................7

2 Produktbeschreibung ..................................................................................... 9

2.1 Lieferumfang .............................................................................................................9

2.2 Receiver .......................................................................................................................9

2.2.1 Gerätevorderseite .................................................................................................................... 9

2.2.2 Geräterückseite .......................................................................................................................10

2.3 Fernbedienung ...................................................................................................... 11

2.4 Save Energy ............................................................................................................ 13

2.5 Garantie ................................................................................................................... 13

3 Allgemeine Sicherheitshinweise .................................................................. 14

3.1 Bestimmungsgemäße Verwendung .............................................................. 14

3.2 Gefahren bei bestimmungsgemäßem Gebrauch ...................................... 14

3.3 Standort ................................................................................................................... 15

3.4 Umgang mit Batterien ........................................................................................ 15

3.5 Hinweise zur Produkthaftung .......................................................................... 16

4 Anschließen des smart CX01 ......................................................................... 17

4.1 Anschlussschema ................................................................................................. 17

4.2 Satelliten-Antenne anschließen ...................................................................... 18

4.3 Fernsehgerät anschließen ................................................................................. 18

4.4 Heimkinoanlage anschließen (optional) ...................................................... 18

4.5 Datenträger anschließen (optional) ............................................................... 19

4.6 Spannungsversorgung herstellen .................................................................. 20

4.7 Batterien der Fernbedienung einlegen......................................................... 20

5 Grundlegende Bedienung ............................................................................. 21

5.1 Receiver einschalten ............................................................................................ 21

5.2 Installation .............................................................................................................. 21

5.2.1 Sprache ......................................................................................................................................21

5.2.2 RAPS-Start .................................................................................................................................22

smart CX01 3

Inhaltsverzeichnis

5.2.3 RAPS-Parameter ......................................................................................................................24

5.2.4 Satellitenliste ............................................................................................................................25

5.2.5 Land .............................................................................................................................................26

5.2.6 Regionalprogramm ...............................................................................................................26

5.2.7 Kanal-Filter ................................................................................................................................26

5.3 Betriebsart wählen ............................................................................................... 27

5.4 Menü aufrufen/beenden.................................................................................... 27

5.5 Navigation im Menü ............................................................................................ 27

5.6 Kindersicherung .................................................................................................... 28

5.7 Zeit einstellen ........................................................................................................ 29

5.8 Fernsehen................................................................................................................ 30

5.8.1 Direkte Programmwahl ........................................................................................................30

5.8.2 Programmwahl über Auswahlfenster .............................................................................32

5.8.3 Programmwahl über Suchfunktion .................................................................................33

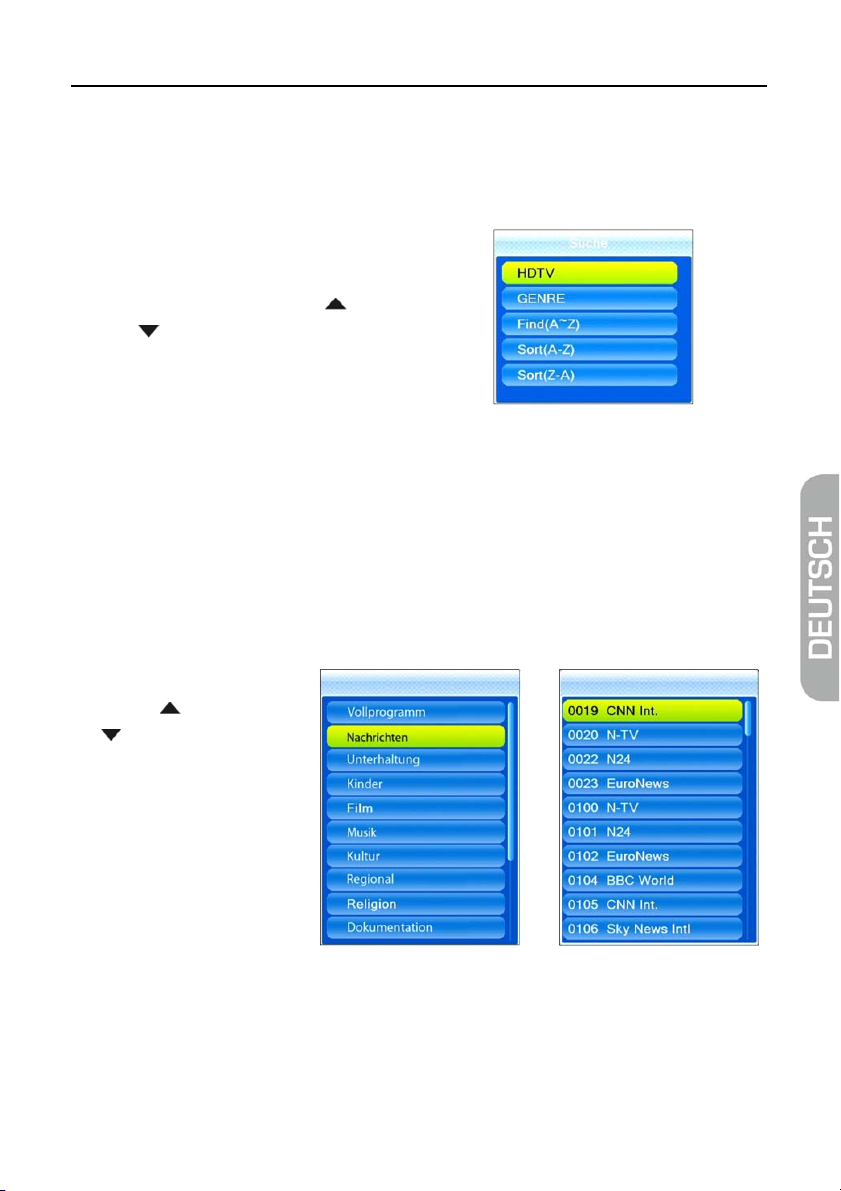

5.8.3.1 HDTV-Filter 33

5.8.3.2 Genre-Filter 33

5.8.3.3 Programme finden (nach Alphabet) 34

5.8.3.4 Programmliste sortieren (nach Alphabet) 35

5.8.4 Recall ...........................................................................................................................................36

5.8.5 EPG ...............................................................................................................................................36

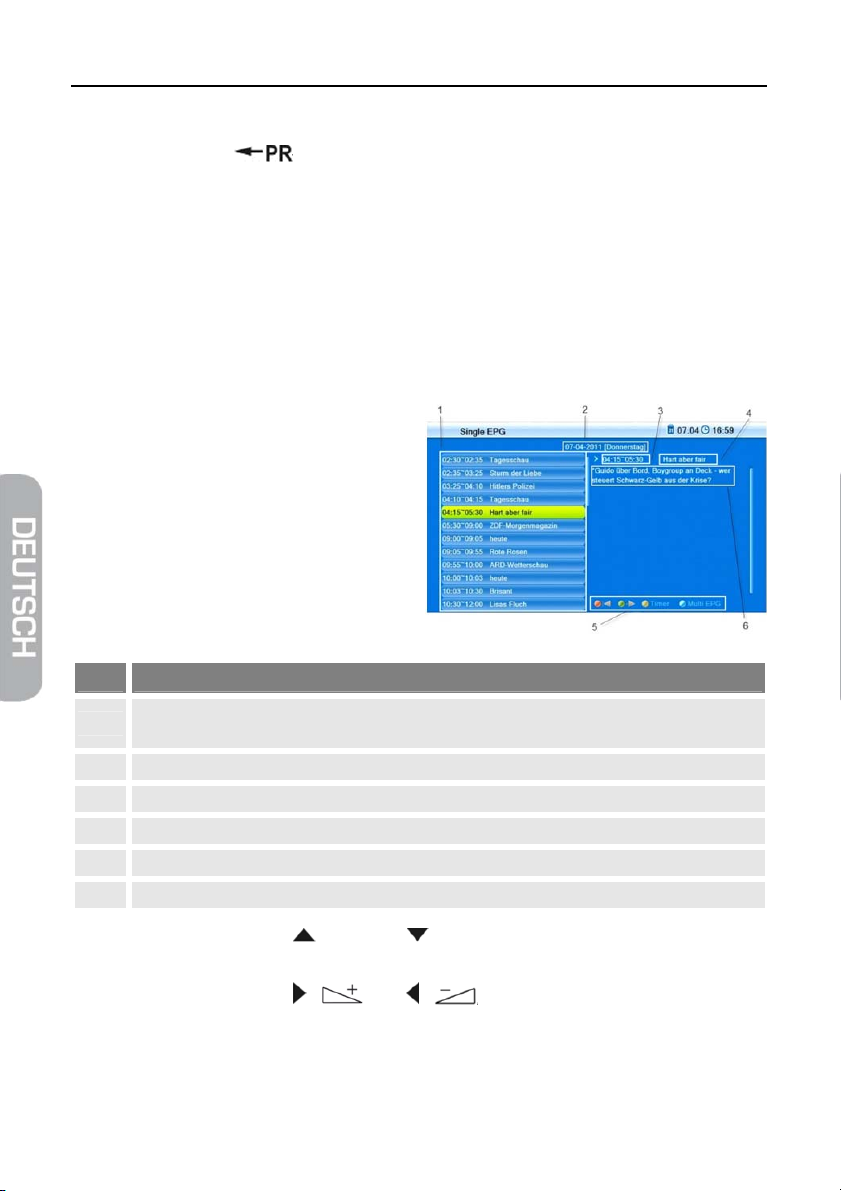

5.8.5.1 Single EPG 36

5.8.5.2 EPG 37

5.8.6 Audio-Einstellungen .............................................................................................................39

5.8.7 Videotext (Teletext) ...............................................................................................................39

5.8.8 Seitenverhältnis ......................................................................................................................40

6 PVR / Aufnahme ............................................................................................. 41

6.1 Wiedergabe ............................................................................................................ 41

6.1.1 Direkt-Wiedergabe ................................................................................................................41

6.1.2 Wiedergabe mit dem Mediaplayer ..................................................................................42

6.2 Aufnahme programmieren über EPG ............................................................ 42

6.3 Timeshift (zeitversetztes Fernsehen) ............................................................. 42

6.4 Programminfo ....................................................................................................... 43

7 Erweiterte Einstellungen und Funktionen .................................................. 44

7.1 Menü Programmlisten ........................................................................................ 44

7.1.1 TV-Programmliste / Radio-Programmliste ....................................................................44

7.1.1.1 Programm einer Favoritenliste hinzufügen 44

4 smart CX01

Inhaltsverzeichnis

7.1.1.2 Programme mit einem Passwortschutz versehen (für unbefugten Zugriff sperren) 45

7.1.1.3 Programme beim Weiterschalten von Programm zu Programm (Zappen) überspringen 45

7.1.1.4 Programme auf einen anderen Kanalplatz verschieben: 46

7.1.1.5 Programmliste sortieren 46

7.1.1.6 Programme umbenennen 47

7.1.1.7 Einzelnes Programm aus der Programmliste löschen 48

7.1.2 Alle löschen ..............................................................................................................................48

7.1.3 Favoritenlisten .........................................................................................................................49

7.2 Menü Installation .................................................................................................. 49

7.2.1 Antennenauswahl ..................................................................................................................49

7.2.2 Satellitenliste ............................................................................................................................50

7.2.3 Antenneneinstellung ............................................................................................................51

7.2.3.1 Feststehende Antenne 51

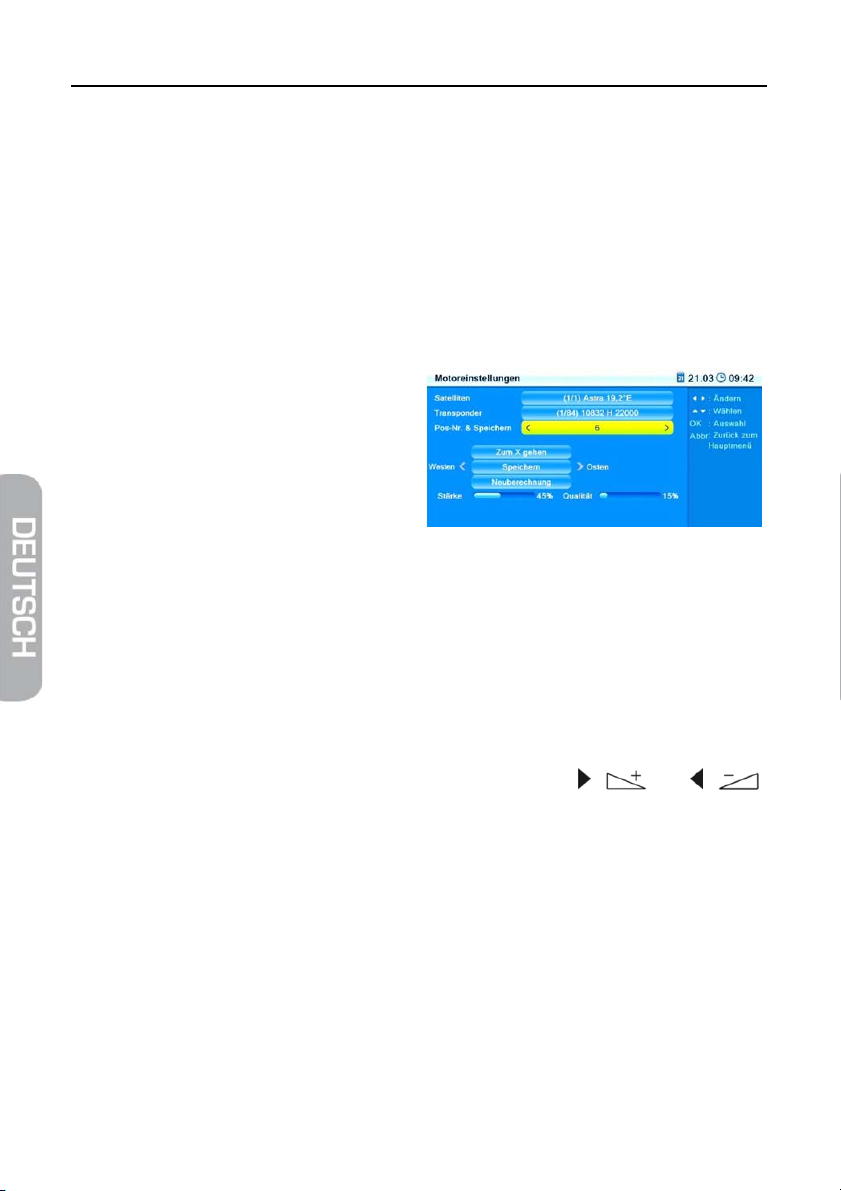

7.2.3.2 Motorantenne 53

7.2.4 Einzel-Satellitensuche ...........................................................................................................56

7.2.5 Multi-Satellitensuche ............................................................................................................57

7.3 Menü System ......................................................................................................... 57

7.3.1 TV-System .................................................................................................................................57

7.3.2 Timer ...........................................................................................................................................59

7.3.3 OSD Einstellung ......................................................................................................................60

7.3.4 Anderes ......................................................................................................................................61

7.3.5 RAPS System ............................................................................................................................61

7.4 Menü Einstellung .................................................................................................. 62

7.4.1 Softwareversion ......................................................................................................................62

7.4.2 Werkseinstellung ....................................................................................................................62

7.4.3 Bild ...............................................................................................................................................62

7.4.4 Update der Receiversoftware ............................................................................................63

7.4.4.1 Software-Update über Satellit 63

7.4.4.2 Softwareupdate über USB 64

7.5 Menü PVR ................................................................................................................ 64

7.5.1 Mediaplayer ..............................................................................................................................64

7.5.1.1 Beispiel Musik 65

7.5.1.2 Beispiel Bilder 67

7.5.2 Datenträger ..............................................................................................................................68

7.5.2.1 Anzeige 69

7.5.2.2 Datenträger formatieren 69

7.5.2.3 Standardpartitionen festlegen 69

7.5.3 PVR Konfiguration ..................................................................................................................70



smart CX01 5

Inhaltsverzeichnis

8 Betrieb in einem Unikabel-System ............................................................... 72

8.1 Über Unikabel ........................................................................................................ 72

8.2 Zuordnung ZF-Kanäle und Frequenzen ....................................................... 72

8.3 Installation .............................................................................................................. 73

9 Reinigen .......................................................................................................... 74

10 Transport und Außerbetriebnahme ............................................................. 74

11 Störungsbehebung ........................................................................................ 75

12 Entsorgung ..................................................................................................... 76

13 Technische Daten ........................................................................................... 77

13.1 Allgemeine Informationen ................................................................................ 77

13.2 Fernbedienung ...................................................................................................... 78

13.3 Netzteil ..................................................................................................................... 78

13.4 Anschlüsse .............................................................................................................. 78

13.5 Temperatur ............................................................................................................. 78

13.6 Abmessungen und Gewicht ............................................................................. 78

14 Konformitätserklärung ................................................................................. 79

6 smart CX01

Benutzerhinweise

1 Benutzerhinweise

1.1 Anwendung dieser Anleitung

 Diese Anleitung gilt für den HDTV Satelliten-Receiver smart CX01.  Lesen Sie diese Bedienungsanleitung vollständig, bevor Sie das Gerät das erste

Mal in Betrieb nehmen.

 Beachten Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung.  Betrachten Sie diese Bedienungsanleitung als Teil des Produkts und bewahren

Sie sie gut erreichbar auf.

 Bei einer Weitergabe des Gerätes an Dritte muss diese Bedienungsanleitung

beigefügt werden.

 Bei Verlust der Bedienungsanleitung können Sie sich im Support-Bereich unse-

rer Website www.smart-electronic.de die aktuelle Version herunterladen.

 Auch nachdem Sie das Gerät erworben haben, wird die Software ständig wei-

terentwickelt. Deshalb kann es sein, dass Bediendetails nicht mit der Bedienungsanleitung übereinstimmen.

1.2 Zeichen, Symbole, Darstellungskonventionen

Darstellung Bedeutung

WARNUNG

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung als Folge

ACHTUNG

Warnung vor einem möglichen Sachschaden

TIPP







smart CX01 7

Nützliche Informationen und Hinweise

Sie werden zu einer Handlung aufgefordert.

Führen Sie diese Handlungen in der beschriebenen Reihenfolge durch.

Auflistung

Benutzerhinweise

Darstellung Bedeutung

kursiv Verschiedene Möglichkeiten eines einstellbaren Wertes, sowie

Abbildungsbeschriftungen sind kursiv (schräg gedruckt) dargestellt.

fett

Menüfenster und Menüpunkte (hinter denen sich oft weitere Menüpunkte oder direkt einstellbare Werte verbergen), sowie die Namen von Tasten, sind fett gedruckt.

8 smart CX01

2 Produktbeschreibung

2.1 Lieferumfang

 HDTV Satelliten-Receiver smart CX01.  Fernbedienung  2 Batterien (AAA) für die Fernbedienung  Bedienungsanleitung

2.2 Receiver

2.2.1 Gerätevorderseite

Produktbeschreibung

Nr. Beschreibung

Display

CH+

STANDBY

CH-

smart CX01 9

4-stelliges Display

Zum nächsten Kanal / im Menü nach oben

In Standby-Modus schalten / in Normalbetrieb schalten

Zum vorigen Kanal / im Menü nach unten

Produktbeschreibung

2.2.2 Geräterückseite

Nr. Beschreibung

LNB OUT

LNB IN

RS 232

AUDIO OUT DIGITAL

AUDIO OUT (R)

AUDIO OUT (L)

HDMI1

USB

ON / OFF

Durchgeschleiftes Satelliten-Antennen-Signal zum Anschluss weiterer Receiver

Anschluss für Satelliten-Antenne (DVB-S)

Service

Digitaler Cinch-Audio-Ausgang

Analoges Audiosignal rechts

Analoges Audiosignal links

Scart-Anschluss für Fernsehgerät (analog)

Digitaler Audio- und Videoausgang

Hinterer Anschluss für externen USB-Datenträger

Netzschalter (Ein/Aus)

High Definition Multimedia Interface (engl.), Schnittstelle für die volldigitale Übertragung von Audio-

und Video-Daten.

10 smart CX01

2.3 Fernbedienung

Produktbeschreibung

Nr. Taste Beschreibung

V-MODE Seitenverhältnis umschalten

1 - 9 Direkte Programmauswahl

TV/Radio Umschalten zwischen TV- und Radio-Modus

FIND Aufruf der Programm-Suchfunktion

6 PR+ Programm + bzw. im Menü nach oben

smart CX01 11

Umschalten zwischen Betriebs- und Standby-Modus.

Produktbeschreibung

Nr. Taste Beschreibung

PR- Programm - bzw. im Menü nach unten

Lautstärke + bzw. im Menü nach rechts

Lautstärke - bzw. im Menü nach links

OK Senderliste anzeigen / Menüpunkt bestätigen

SEPP2 Aufruf des EPG

INFO Informationen zum aktuellen Programm anzeigen

P+ Im Menü/Programmliste 10 Einträge nach oben

AUDIO Wahl des Tonformates

Grüne Funktionstaste

Rote Funktionstaste

Wiedergabe (des Mediaplayers)

Aufnahme-Taste / Sofortaufnahme

Schnelles Zurückspulen

Schnelles Vorspulen

Stummschaltung

PR Wechsel zu den vorher gewählten Programmen

0 Wiedergabeformat des Mediaplayers wählen

FAV Favoritenliste aufrufen

EXIT Menü bzw. Menüpunkt verlassen

22 TXT Videotext anzeigen/ausblenden

P- Im Menü/Programmliste 10 Einträge nach unten

MENU Hauptmenü aufrufen

SEPP = Smart Elektronisches Programm Portal

EPG = Electronic Program Guide (engl.) = elektronischer Programmführer, elektronische Programmzeit-

schrift

12 smart CX01

Gelbe Funktionstaste

Blaue Funktionstaste

Wiedergabe pausieren

Produktbeschreibung

Nr. Taste Beschreibung

Aufnahme / Wiedergabe anhalten

Langsamer Vorlauf – Zeitlupe

Langsamer Rücklauf

2.4 Save Energy

Der Receiver smart CX01 ist mit besonders energiesparenden elektrischen und elektronischen Komponenten ausgestattet. Außerdem hilft ein durchdachtes Energiemanagement Energie einzusparen:

Der Stromverbrauch wird dadurch im Save-Energy-Standby-Betrieb auf unter 1 Watt gesenkt!

2.5 Garantie

Die Gewährleistung für den HDTV Satelliten-Receiver smart CX01 der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

smart CX01 13

Allgemeine Sicherheitshinweise

3 Allgemeine Sicherheitshinweise

3.1 Bestimmungsgemäße Verwendung

Der HDTV Satelliten-Receiver smart CX01 dient dem Empfang von digitalem Satelliten-Fernsehen (DVB-S) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden.

Jede andere Verwendung gilt als nicht bestimmungsgemäß.

3.2 Gefahren bei bestimmungsgemäßem Gebrauch

Durch Feuchtigkeit, falsche Netzspannung und/oder falsche Netzfrequenz, Blitzschlag oder mechanische Überbeanspruchung können Fehlfunktionen oder Schäden am Gerät auftreten.

 Stellen Sie sicher, dass der Receiver (insbesondere der Netzste-

cker) und die Fernbedienung mit keinerlei Feuchtigkeit in Kontakt kommen. Stellen Sie z. B. keine gefüllten Blumenvasen o. ä. auf den Receiver.

ACHTUNG!

 Schließen Sie den Receiver nur an 175…250 V ~, 50/60 Hz an.  Ziehen Sie bei Gewitter oder Betriebsstörungen den Netzste-

cker.

 Stellen Sie keine schweren Gegenstände auf den Receiver.  Kabel nicht knicken oder quetschen.

Gefahr eines Stromschlages bei Berührung von Netzspannung.

Beschädigungen des Gehäuses, des Netzkabels oder unsachgemäße Reparatur können zur Berühren von Netzspannung führen.

WARNUNG!

 Stellen Sie keine schweren Gegenstände auf den Receiver.  Kabel nicht knicken oder quetschen.  Lassen Sie Reparaturen an Stecker, Kabel oder Receiver nur von

qualifiziertem Fachpersonal durchführen.

14 smart CX01

Allgemeine Sicherheitshinweise



3.3 Standort

 Stellen Sie den Receiver auf eine feste, ebene Fläche.  Schützen Sie den Receiver vor Feuchtigkeit, Hitze, Staub und Schmutz.  Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Blumenvasen, auf

den Receiver.

 Schützen Sie den Receiver vor Tropf- oder Spritzwasser.  Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf den

Receiver.

 Sorgen Sie für ausreichende Belüftung (Lüftungsschlitze müssen frei sein): Der

Receiver muss auf jeder Seite mindestens fünf Zentimeter Abstand zur Umgebung haben.

 Stellen Sie sicher, dass Sie die Belüftungsöffnungen nicht mit Gegenständen

verdecken, wie z. B. Zeitungen, Tischdecken, Vorhänge, …

 Betreiben Sie den Receiver nur in gemäßigtem Klima (nicht in tropischem Kli-

ma).

 Stellen Sie den Receiver so auf, dass der Netzstecker jederzeit gezogen und

damit das Gerät vom Stromnetz getrennt werden kann.

Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen.



Schließen Sie es nicht an, sondern lassen Sie es einige Stunden ausgeschaltet.

3.4 Umgang mit Batterien

 Batterien dürfen nicht in die Hände von Kindern gelangen.  Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung.  Batterien dürfen keiner extremen Hitze, wie z. B. Sonnenstrahlung, Feuer o. ä.,

ausgesetzt werden.

 Entsorgen Sie Batterien entsprechend der geltenden gesetzlichen Bestim-

mungen (siehe Kapitel Entsorgung, Seite 76).

smart CX01 15

Allgemeine Sicherheitshinweise

3.5 Hinweise zur Produkthaftung

In den folgenden Fällen kann der vorgesehene Schutz des Gerätes beeinträchtigt sein. Die Haftung für die Gerätefunktion geht dann auf den Betreiber über:

 Das Gerät wird nicht entsprechend der Bedienungsanleitung benutzt.  Das Gerät wird außerhalb des hier beschriebenen Anwendungsbereiches einge-

setzt.

 Am Gerät werden vom Betreiber unautorisiert Änderungen vorgenommen.

16 smart CX01

4 Anschließen des smart CX01

 Verbinden Sie den Receiver zuerst mit der Satellitenantenne

und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken.

ACHTUNG!

4.1 Anschlussschema

 Beachten Sie auch die Hinweise in den Anleitungen der ande-

ren Geräte.

Anschließen des smart CX01

Standardverbindung optionale Verbindung

smart CX01 17

Anschließen des smart CX01

4.2 Satelliten-Antenne anschließen

 Verbinden Sie das Antennen-Kabel mit dem Receiveranschluss LNB IN.

Am Anschluss LNB OUT können weitere Receiver angeschlossen werden. Das Signal wird vom Eingang LNB IN durchgeschleift

4.3 Fernsehgerät anschließen

Wie im Anschlussschema dargestellt, bietet der smart CX01 verschiedene Möglichkeiten Fernsehgerät und Receiver miteinander zu verbinden. Welche dieser Möglichkeiten für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihres Fernsehgerätes ab.

Am Fernsehgerät ist ein HDMIAnschluss vorhanden.

Am Fernsehgerät ist kein HDMIAnschluss vorhanden:

 Fernseher und Receiver mit einem

HDMI-Kabel verbinden.

 Fernseher und Receiver mit einem Scart-

Kabel verbinden.

 Wenn Ihr Fernsehgerät mehrere Anschlussvarianten bietet,

wählen Sie immer die Verbindung mit HDMI-Kabel.



Bei der digitalen Signalübertragung von Bild und Ton ist die Qualität am höchsten.

4.4 Heimkinoanlage anschließen (optional)

Um die Tonwiedergabe zu verbessern, können Sie an den smart CX01 zusätzlich zum Fernsehgerät eine Heimkinoanlage mit Mehrkanalton oder eine Stereoanlage anschließen. Es gibt verschiedene Möglichkeiten die Verbindung herzustellen. Welche für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihrer Heimkinoanlage ab.

18 smart CX01

Anschließen des smart CX01

Ihre Heimkinoanlage hat die Möglichkeit ein HDMI-Signal durchzuschleifen, also HDMI-Anschluss für den Receiver und HDMI-Anschluss für das Fernsehgerät.

Verbinden Sie die Heimkinoanlage und den Receiver mit einem HDMI-Kabel, sowie Heimkinoanlage und Fernsehgerät mit einem HDMI-Kabel.

Ihre Heimkinoanlage kann digitale Audio-Daten verarbeiten – Anschluss für Digitaldaten vorhanden.

Verbinden Sie die Heimkinoanlage und den Receiver mit einem Cinch-Kabel.

Ihre Heimkinoanlage kann keine digitalen AudioDaten verarbeiten – keine Anschlüsse für Digitaldaten vorhanden

Receiver

TV-Gerät

Verbinden Sie die Heimkinoanlage und den Receiver mit einem 2-poligen Cinch-Kabel (Stereo).

 Wenn Ihre Heimkinoanlage (Stereoanlage) HDMI-

Anschlussmöglichkeiten bietet, wählen Sie diese.



Bei der digitalen Signalübertragung von Bild und Ton ist die Qualität am höchsten.

4.5 Datenträger anschließen (optional)

 Schließen Sie an der USB-Buchse einen Datenträger (USB-Stick oder Festplatte

mit USB-Anschluss) an, um Video- und Timeshiftaufnahmen (siehe Kapitel 0, Seite 41) speichern zu können oder auf MPEG-, MP3-, JPG- oder andere Media-Daten-Dateien zugreifen zu können.

smart CX01 19

Anschließen des smart CX01

4.6 Spannungsversorgung herstellen

 Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind, stecken

Sie den Netzstecker in Steckdose.

4.7 Batterien der Fernbedienung einlegen

So gehen Sie vor, wenn Sie neue Batterien der Fernbedienung einlegen oder leere Batterien wechseln wollen:

1. Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung. Entfer-

nen Sie dazu den Batteriefachdeckel.

2. Setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein.

Achten Sie dabei auf richtige Polung!

3. Schließen Sie das Batteriefach wieder.  Erneuern Sie den Batteriesatz, wenn einzelne Fernbedienbe-

fehle nicht mehr oder nicht richtig ausgeführt werden.



 Bei einem Batteriewechsel immer alle Batterien austau-

schen.

20 smart CX01

Grundlegende Bedienung



5 Grundlegende Bedienung

Dieses Kapitel beschreibt die notwendigen Schritte, um ohne großen Aufwand das Angebot an Radio- und Fernsehprogrammen zu nutzen, die über Satellit angeboten werden.

5.1 Receiver einschalten

1. Schalten Sie alle angeschlossenen Geräte ein.

2. Stellen Sie sicher, dass am Fernsehgerät der richtige AV-Eingang gewählt ist

(d. h., dass vom Receiver kommende Signale dargestellt werden).

3. Stellen Sie sicher, dass an der angeschlossenen Heimkino- oder Stereoanlage

der richtige Audio-Eingang gewählt ist.

4. Schalten Sie den Receiver am Netzschalter (auf der Rückseite des Gehäuses) ein

(I, ON).

5.2 Installation

Nach dem ersten Einschalten oder nach dem Zurücksetzen des Receivers öffnen sich nacheinander verschiedene Fenster:

5.2.1 Sprache

Standardmäßig ist beim smart CX01die voreingestellte Sprache Deutsch.

Stellen Sie sicher, dass der Eintrag korrekt ist, gegebenenfalls können Sie den Wert mit den Tasten / PR+ und / PR entsprechend verändern.

 Bestätigen Sie mit OK, um zum nächsten Fenster zu gelangen.

Das Untermenü Sprache erreichen Sie auch jederzeit über das



smart CX01 21

Menü System.

Grundlegende Bedienung

5.2.2 RAPS-Start

Ihr Receiver ist mit RAPS ausgestattet. RAPS bedeutet Receiver Automatisches Programmierung System. RAPS kann automatisch die Programmlisten Ihres Receivers aktualisieren.

Was ist RAPS

Über die Satelliten Astra 19,2° sowie 23,5°, Eutelsat Hot Bird 13° Ost, Eurobird 9° und Turksat 42° ist heute eine vierstellige Anzahl von Fernseh- und Radioprogrammen in digitaler Form empfangbar.

Moderne Satelliten-Receiver haben im Auslieferungszustand alle wichtigen Programme abgespeichert. Doch was ist danach? Wöchentlich kommen neue interessante Sender hinzu und laufend gibt es Änderungen.

Die Programmliste in einem vorhandenen Receiver aktuell zu halten, ist für die meisten Zuschauer gar nicht so einfach. Bei einem Sendersuchlauf werden falsche Daten nicht gelöscht und neue Programme in der Regel einfach "hinten" angehängt, so dass man seine Senderliste aufwändig umprogrammieren muss.

Das RAPS-System in Ihrem CX01 nimmt Ihnen diese Arbeit des Programmierens ab. Das Fenster RAPS Automatische Installation ist das zweite Fenster des Installati-

onsprozesses. Immer dann, wenn Sie Ihren Receiver ausschalten, schaut RAPS nach, ob es Ände-

rungen in den Programmlisten gibt (RAPS-Scan). Dieses dauert nur wenige Sekunden.

Wenn ja, werden die neuen Daten automatisch als neue Programmliste übernommen (RAPS-Download) und auch in einer Tabelle angezeigt. Wenn ein Programm die Empfangsparameter ändert, wird dies automatisch durch RAPS übernommen. Wenn es neue Programme gibt, werden diese hinzugefügt. Falls Programme für immer abschalten, werden ihre Programmplätze gelöscht.

Neue Programme werden aber nicht einfach nur hinzugefügt, sondern in logische Blöcke eingeteilt, um schnelleres Finden zu ermöglichen, weshalb auch Bereiche frei bleiben können. So gibt es zum Beispiel für Deutschland neben der Grundliste die Bereiche Dritte, Info+Sport, Special Interest, Lokal TV, ab Platz 100 Nachrichten und ab Programm 123 viele Musiksender.

22 smart CX01

Grundlegende Bedienung

Während der Countdown zur RAPSInstallation abläuft (und auch noch zu einem späteren Zeitpunkt der Installation), können Sie mit der Taste EXIT die RAPSInstallation abbrechen.

Die Programmliste, die dann erscheint, ist eine vorprogrammierte Werksliste. Diese wird, aufgrund der abgebrochenen RAPS-Installation, jedoch nicht via Satellit aktualisiert!

Die jeweils aktuellen RAPS-Listen stehen über den Satelliten Astra 19,2° zur Verfügung. Daher können Sie RAPS nur in der Ausleuchtzone des Satelliten Astra 19,2° nutzen, außerdem muss Ihre Empfangsanlage für Astra Digitalempfang geeignet sein.

smart CX01 23

Grundlegende Bedienung

5.2.3 RAPS-Parameter

Während der Installation werden im dritten Installationsfenster RAPS System verschiedene Parameter angezeigt:

Nr. Bedeutung

1 Datum der im Receiver abgespeicherten RAPS-Datei

2 Datum der aktuell auf Satellit befindlichen RAPS-Datei

3 Anzahl der verfügbaren RAPS-Listen

4 Anzahl der in der RAPS-Datei enthaltenen Satelliten:

Astra 19,2° Ost4 Hotbird 13° Ost Turksat 42° Ost Astra 23,5° Ost Eurobird 9A 9° Ost

5 Anzahl der in der RAPS-Datei enthaltenen Transponder

6 Anzahl aller Programme in den RAPS-Listen

7 Fortschrittsbalken: gibt Auskunft über den Ablauf des Downloads der RAPS-Datei

Ost, oft auch abgekürzt „E“ = east (engl.)

24 smart CX01

Grundlegende Bedienung



5.2.4 Satellitenliste

Nach erfolgtem RAPS-Download und abgeschlossener Satellitensuche (RAPS DiSEqC stehende Fenster Satellitenliste.

Hier werden die in der RAPS-Datei enthaltenen Satelliten angezeigt. Die Satelliten, die RAPS gefunden hat, sind markiert . Sie können weitere Satelliten hinzuwäh-

len oder auch gefundene Satelliten abwählen.

 Wählen Sie einen Satelliten mit den Tasten / PR+ und / PR-.  Drücken Sie OK, um einen nicht markierten Satelliten auszuwählen.  Drücken Sie OK, um einen markierten Satelliten abzuwählen.  Drücken Sie / , um zum nächsten Fenster Auswahl der RAPS Liste zu

-Scan) öffnet sich das neben-

gelangen.

Da die RAPS-Listen über den Satelliten Astra 19,2° zur Verfü-



gung stehen, ist Astra 19,2° immer in der RAPS-Satellitenliste enthalten und kann auch nicht gelöscht werden!

Beispiele:

 Ihre Antennenanlage ist für den Empfang von Astra 19,2°E und Hotbird 13°E

ausgelegt. Diese Satelliten werden gefunden und sind in der Liste markiert. Sie planen demnächst Ihre Antennenanlage für den Empfang von Eurobird 9A 9°E zu erweitern. Um die Installation dann nicht noch einmal durchführen zu müssen, können Sie schon jetzt Eurobird 9A 9°E zusätzlich markieren.

 Ihre Antennenanlage ist für den Empfang von Astra 19,2°E und Türksat 42°E

ausgelegt. Der Receiver im Kinderzimmer soll aber nur die deutschen Sender empfangen können. Sie wählen dazu manuell den (vom RAPS-DiSEqC-Scan) gefundenen Türksat 42°E ab.

DiSEqC = Digital Satellite Equipment Control, bezeichnet eine digitale Steuersignaltechnik bei Satelli-

ten-Empfangsanlagen

smart CX01 25

Grundlegende Bedienung

5.2.5 Land

 Wählen Sie mit den Tasten / PR+

und / PR das Land aus, in dem Sie den Receiver betreiben, und damit die RAPS-Liste. Welche Länder auswählbar sind, ist von Ihrer Wahl der Satelliten im Abschnitt 5.2.4 abhängig.

 Drücken Sie OK, um zum nächsten Fenster Wählen Sie Ihr Regionalprogramm

zu gelangen.

5.2.6 Regionalprogramm

 Wählen Sie mit den Tasten / PR+

und / PR Ihr bevorzugtes Regio- nalprogramm aus (das in der Programmliste dann auf dem dritten Platz liegt).

 Drücken Sie OK, um zum nächsten Fenster Kanal-Filter zu gelangen, in dem Sie

auswählen können, ob Sie Erotik-Programme und Call-TV (Sender, bei denen durch Anrufe teils erhebliche Telefonkosten entstehen können) in die Programmliste aufnehmen wollen.

5.2.7 Kanal-Filter

 Wählen Sie mit den Tasten und

Erotik bzw. Call-TV und ändern

Sie jeweils mit / , oder

/ , um die entsprechenden Programme in die Programmliste aufzunehmen (Ja) oder nicht (Nein).

 Drücken Sie OK, um Ihre Anpassungen zu speichern und die Installation der

RAPS-Programmliste zu beenden. Danach startet automatisch der TV-Betrieb.

26 smart CX01

Grundlegende Bedienung



5.3 Betriebsart wählen

Die Betriebsart nach dem ersten Einschalten des Receivers (o-



der nach dem Wiederherstellen der Werkseinstellungen) ist Fernsehen (TV).

So können zwischen den Betriebsarten TV (Fernsehprogramme) und RADIO (Radioprogramme) wählen:

 Drücken Sie die Taste TV/RADIO auf der Fernbedienung.  Um wieder zur vorherigen Betriebsart zurückzukehren, drücken Sie erneut die

Taste TV/RADIO.

5.4 Menü aufrufen/beenden

 Um das Menü aufzurufen, drücken

Sie die Taste MENU (der Fernbedienung oder am Gerät).

Das Menü wird aufgerufen.

In der Kopfzeile der Menüfenster werden angezeigt:

1 Name des Menüfensters 2 Aktuelles Datum 3 Aktuelle Uhrzeit

 Um das Menü wieder zu verlassen oder eine Stufe zurück zu gelangen, drücken

Sie die Taste EXIT.

Gegebenenfalls müssen Sie EXIT mehrmals drücken, um zum



TV-Betrieb zurückzukehren.

5.5 Navigation im Menü

Die Menüpunkte mit den Einstellmöglichkeiten für TV bzw. Radio sind jeweils in beiden Betriebsarten TV und Radio erreichbar.

smart CX01 27

Grundlegende Bedienung



Sie können sowohl mit den Tasten am Receiver als auch mit der Fernbedienung im Menü navigieren:

 Drücken Sie / PR+, um den Menüpunkt oberhalb auszuwählen.  Drücken Sie / PR-, um den Menüpunkt unterhalb auszuwählen.  Drücken Sie / , um den ausgewählten Wert zu ändern bzw. zu erhöhen.  Drücken Sie / , um den ausgewählten Wert zu ändern bzw. zu reduzieren.

Anstatt mit den Tasten / und / einen Wert zu ändern, können Sie bei vielen Menüpunkten auch die OK-Taste



Aktive (d. h. ausgewählte) Menüpunkte werden farblich hervorgehoben. Obwohl jetzt schon die meisten Einstellungen für den TV-Betrieb gemacht sind,

müssen/können Sie jetzt noch einige wenige weitere Einstellungen über das Menü vornehmen.

drücken, einen neuen Wert aus einer Liste auswählen und diesen durch erneutes Drücken der OK-Taste bestätigen.

5.6 Kindersicherung

Im Untermenü Kindersicherung können Sie den Zugang zu einzelnen Menüs mit einer PIN sichern (wenn Sie beispielsweise Ihre Einstellungen schützen wollen) oder den Aufruf einzelner Programme mittels einer PIN sperren.

So gelangen Sie zum Untermenü Kindersicherung:

1. Drücken Sie die Taste MENU.

2. Wählen Sie das Menü System.

3. Wählen Sie Kindersicherung und bestätigen Sie mit OK.

Nach Passworteingabe können Sie jetzt

 einstellen, ob der Zugang zu den Untermenüs passwortgeschützt sein soll,

indem Sie Menü Sperren wählen und mit den Tasten / oder / Aus bzw. Ein wählen,

 einstellen, ob Sie einzelne Programme durch eine PIN schützen wollen,

indem Sie PIN wählen und mit den Tasten / oder / Aus bzw. Ein wählen oder

 das Passwort ändern:

1. Wählen Sie das Feld Neues Passwort.

28 smart CX01

Grundlegende Bedienung



2. Geben Sie ein neues Passwort ein.

3. Navigieren Sie zum Feld Passwort bestätigen.

4. Geben Sie das neue Passwort erneut ein.

4. Drücken Sie OK, um Ihre Änderungen zu speichern und das Untermenü zu

verlassen.

5. Verlassen Sie das Menü, indem Sie so oft die Taste EXIT drücken, bis auf

dem Bildschirm wieder das normale Fernsehbild erscheint.

Anstatt das Menü komplett zu verlassen, können Sie natürlich



auch im Menü – oder auch im Untermenü – bleiben, um weitere Einstellungen vorzunehmen.

5.7 Zeit einstellen

Zum sinnvollen Betrieb des smart CX01, mindestens aber zur Benutzung des PVR (Videorekorders) müssen Sie die Systemzeit einstellen. Standardmäßig ist der Re-

ceiver auf GMT empfangenen Signal entnommen. Die Zeitzone ist standardmäßig auf GMT + 1 Stunde (+ 1:00) eingestellt. Die notwendigen Anpassungen können Sie im Untermenü Zeit vornehmen:

1. Wählen Sie das Menü System (siehe oben).

2. Wählen Sie das Untermenü Zeit und bestätigen Sie mit OK.

-Nutzung eingestellt, d. h. Datum und Uhrzeit werden aus dem

3. Wählen Sie den Punkt GMT-Nutzung und schalten Sie mit den Tasten /

oder / die GMT-Nutzung ein oder aus.

Ein = automatische Zeiteinstellung über Satellitensignal ist aktiviert. Aus = automatische Zeiteinstellung über Satellitensignal ist deaktiviert.

smart empfiehlt die Voreinstellung zu belassen



4. Wählen Sie den Punkt GMT und wählen Sie mit den Tasten / oder

/ Ihre Zeitzone, beispielsweise gilt für Deutschland, Österreich, Schweiz GMT +1:00.

GMT = Greenwich Mean Time (engl.), mittlere Zeit am Nullmeridian (Längengrad 0)

smart CX01 29

(GMT-Nutzung Ein).

Grundlegende Bedienung



5. Wählen Sie den Punkt Sommerzeit und schalten Sie mit den Tasten /

oder / Sommerzeit Aus oder Ein.

 Bitte überprüfen Sie die vorgegebene Einstellung und korrigie-

ren Sie sie gegebenenfalls. Denken Sie auch daran, diese Ein-



6. Wenn Sie die automatische Zeiteinstellung (GMT-Nutzung) ausgeschaltet ha-

ben, müssen Sie Datum und Zeit manuell eingeben: Wählen Sie dazu den Punkt Datum, wählen Sie mit den Tasten / oder

/ die Position, die Sie ändern wollen und geben Sie mit den Zifferntasten das aktuelle Datum ein. Wählen Sie dann den Punkt Zeit, wählen Sie mit den Tasten / oder / die Position, die Sie ändern wollen und geben Sie mit den Zifferntasten die aktuelle Uhrzeit ein.

7. Verlassen Sie das Menü, indem Sie so oft die Taste EXIT drücken, bis auf dem

Bildschirm wieder das Fernsehbild erscheint.

stellung entsprechend zu ändern (z. B. gilt z. Zt. in Deutschland Sommerzeit - + 1h - vom letzten Sonntag im März bis zum letzten Sonntag im Oktober).

5.8 Fernsehen

Sie haben verschiedene Möglichkeiten, ein Programm auszuwählen:

 Direkte Programmwahl,  Programmwahl über Auswahlfenster und  Programmwahl über Suchfunktion,

welche in den drei nachfolgenden Abschnitten erläutert werden.

5.8.1 Direkte Programmwahl

 Wählen Sie mit den Tasten / PR+ und / PR- das Programm, das Sie sehen

wollen.

Bei jedem Programmwechsel öffnet sich für wenige Sekunden ein Infofenster mit Informationen zum laufenden Programm:

30 smart CX01

Grundlegende Bedienung



Nr. Beschreibung

1 Programmplatz des laufenden Programms in der aktuellen Programmliste

2 Programmname des laufenden Programms

3 Datum

4 Uhrzeit

5 Name der nächsten Sendung

Name der aktuellen Sendung

 Drücken Sie die Taste INFO, um dieses Infofenster jederzeit auf-

zurufen.

 Stellen Sie die Dauer der Anzeige unter OSD ausblenden (siehe



smart CX01 31

Abschnitt 7.3.3, Seite 60) ein.

 Drücken Sie zwei Mal EXIT, um das Infofenster wieder zu

schließen.

Grundlegende Bedienung

5.8.2 Programmwahl über Auswahlfenster

1. Drücken Sie die OK-Taste, um ein

Auswahlfenster mit allen verfügbaren Programmen anzuzeigen.

2. Wählen Sie mit den Tasten /

oder / die Programmliste aus, in der sich das gewünschte Programm befindet (1) oder drücken Sie die Taste FAV, um zwischen Ihren Favoritenlisten (siehe Abschnitt 7.1.3, S. 49) auszuwählen.

3. Wählen Sie mit den Tasten / PR+ und / PR- in Einzelschritten

oder mit den Tasten P+ und P- in Zehnerschritten das Programm, das Sie sehen wollen (3), und bestätigen Sie die Auswahl mit OK. Das Programm wird entsprechend umgeschaltet.

4. Drücken Sie EXIT oder noch einmal OK, um das Auswahlfenster zu schließen.

Programmauswahlfenster:

Nr. Beschreibung

1 Anzeige der aktuellen Programmliste

2 Markiertes Programm

3 In der aktuellen Programmliste enthaltene Programme

4 Frequenz des aktuellen Kanals (Bsp.: 33800 sind 338,00 MHz)

5 Symbolrate des aktuellen Kanals (in Megasymbols/Sekunde)

6 Polarisation des aktuellen Kanals (H = horizontal, V = vertikal)

Scrollbalken – zeigt die Position des aktuellen Programms in der Programmliste an

32 smart CX01

Grundlegende Bedienung

5.8.3 Programmwahl über Suchfunktion

Da die Programmliste recht umfangreich sein kann, bietet der smart CX01 verschiedene Möglichkeiten die Liste zu filtern, innerhalb der Liste nach Programmen zu suchen oder die Liste zu sortieren:

 Drücken Sie die FIND-Taste, um das

Fenster Suche zu öffnen.

 Wählen Sie mit den Tasten / PR+

und / PR- eine der angebotenen Möglichkeiten aus und bestätigen Sie mit OK.

5.8.3.1 HDTV-Filter

 Wählen Sie HDTV, um im Programmauswahlfenster nur HDTV-Programme anzu-

zeigen.

 Um ein Programm auszuwählen, gehen Sie so vor, wie unter 5.8.2 beschrieben.

5.8.3.2 Genre-Filter

Wählen Sie GENRE, um das Genre-Auswahlfenster 1 2  Wählen Sie mit den

Tasten / PR+ und

/ PR- das gewünschte Genre aus und bestätigen Sie mit OK. Als zweites Fenster öffnet sich das Programmauswahlfenster, in dem jetzt nur Programme des gewählten Genres angezeigt werden.

(1) anzuzeigen.

 Drücken Sie EXIT um das Programmauswahlfenster zu schließen. Jetzt können

Sie erneut ein Genre auswählen.

smart CX01 33

Grundlegende Bedienung

5.8.3.3 Programme finden (nach Alphabet)

Wählen Sie Find (A-Z), um das Fenster Finden zu öffnen:

1. Wählen Sie mit den Tasten /

und / , sowie / PR+ und

/ PR- ein Zeichen und bestätigen Sie jeweils mit OK, um es in das Feld für den Namen oder einen Teil des Namens des gewünschten Programms zu übernehmen.

Neben den Buchstaben und Zahlen gibt es besondere Schaltflächen:

Schaltfläche Bedeutung

CAPS (gelbe Funktionstaste)

DEL (rote Funktionstaste) oder <-

OK (blaue Funktionstaste)

LEER

Umschaltung zwischen Groß- und Kleinschreibung (wirkt nur auf Buchstaben).

Löscht das zuletzt eingegebene Zeichen.

Schließt das Fenster.

Fügt ein Leerzeichen ein.

Das Fragezeichen als erstes Zeichen hat eine „Wildcard“Funktion, z. B.: ist die Eingabe „?R“, werden alle Programme gefunden, in deren Namen ein „R“ vorkommt.

34 smart CX01

Grundlegende Bedienung

1 2

2. Sobald Sie das erste

ausgewählte Zeichen mit OK bestätigt haben, öffnet sich als zweites Fenster das Programmauswahlfenster, in dem jetzt Programme angezeigt werden, die mit diesem Zeichen anfangen (meistens ist das erste Zeichen ein Buchstabe).

 Drücken Sie EXIT, um das Fenster 1 zu schließen, wenn Ihnen die Auswahl jetzt

übersichtlich genug erscheint. Im Programmauswahlfenster können Sie jetzt mit den Tasten / PR+ und / PR- das gewünschte Programm wählen und mit OK bestätigen.

 Kehren Sie zurück zur Zeicheneingabe (siehe oben), um die Programmauswahl

noch weiter einzuschränken.

5.8.3.4 Programmliste sortieren (nach Alphabet)

 Wählen Sie Sort (A-Z) bzw. Sort (Z-A), um die im Programmauswahlfenster ange-

zeigten Programme in alphabetischer Reihenfolge aufsteigend oder absteigend zu sortieren.

Bei allen in 5.8.3 beschriebenen Funktionen wird die getroffene Auswahl oder Sortierung wieder gelöscht, sobald ein Programm mit OK ausgewählt wird, d. h. drücken Sie dann im TV-



smart CX01 35

Betrieb die OK-Taste, um das Programmauswahlfenster anzuzeigen, ist die Programmliste wieder im ursprünglichen Zustand.

Grundlegende Bedienung

5.8.4 Recall

 Drücken Sie die -Taste, um zum zuletzt gesehenen Programm zu sprin-

gen.

5.8.5 EPG

Der Elektronische Programmführer (engl. Electronic Program Guide) ist ein komfortabler Ersatz für eine gedruckte Programmzeitschrift. Außerdem können Sie über EPG auch sehr einfach Aufnahmen programmieren.

5.8.5.1 Single EPG

 Drücken Sie die SEPP-Taste der

Fernbedienung. Das Fenster Single EPG (Informationen über ein Programm) öffnet sich.

Nr. Beschreibung

Alle im Tagesverlauf gesendeten Sendungen mit Beginn und Ende, die ausgewählte

Sendung ist farbig markiert.

2 Datum des Tages, für den die Anzeige gilt.

3 Dauer der aktuellen Sendung (Beginn ~ Ende).

4 Name der aktuellen Sendung.

5 Symbolische Darstellung der farbigen Funktionstasten und deren Funktionen.

6 Detailinfos zur laufenden Sendung.

 Drücken Sie die Tasten / PR+ und / PR-, um sich eine Sendung früher oder

später anzeigen zu lassen (1).

 Drücken Sie die Tasten / und / , um jeweils einen Tag vor und

zurückzublättern (2).

 Drücken Sie die grüne Funktionstaste, um im Info-Bereich (6) nach unten zu

scrollen.

36 smart CX01

Grundlegende Bedienung

 Drücken Sie die rote Funktionstaste, um im Info-Bereich (6) nach oben zu

scrollen.

 Drücken Sie die gelbe Funktionstaste, um Programm, Datum, Einschaltzeit

und Dauer der markierten Sendung in einen Timer zu übernehmen. Der Timer- Modus ist standardmäßig auf Einmal gesetzt, der Service auf Aufnahme. Sie können die Einstellungen ändern, wie im Abschnitt 7.3.2, Seite 59 beschrieben.

 Drücken Sie die blaue Funktionstaste, um zum Fenster EPG zu wechseln.  Drücken Sie die Taste EXIT, um das Fenster Single EPG zu schließen und zum

TV-Betrieb zurückzukehren.

5.8.5.2 EPG

Nach dem Drücken der blauen Funktionstaste im Fenster Single EPG gelangen Sie zum Fenster EPG mit folgenden Anzeigen:

Die laufende Sendung ist mit

markiert.

Nr. Beschreibung

1 Eine Miniaturansicht des ausgewählten Programms.

2 Programmplatz des ausgewählten Programms.

3 Name des ausgewählten Programms.

4 Name der ausgewählten Sendung.

5 Beginn und das Ende der ausgewählten Sendung.

Aktuelle und nachfolgende Sendungen in einem Zeitfenster von etwa 1,5 Stunden

für das markierte Programm

7 Symbolische Darstellung der farbigen Funktionstasten und deren Funktionen.

8 Alle in der aktuellen Programmliste enthaltenen Programme.

9 Tag, für den die angezeigten Daten gelten.

smart CX01 37

Grundlegende Bedienung

 Drücken Sie OK, um ein Fenster mit Detailinformationen zur ausgewählten Sen-

dung zu öffnen. Drücken Sie die OK-Taste, die rote Funktionstaste oder die EXIT-Taste, um die- ses Fenster wieder zu schließen.

 Drücken Sie die Tasten / PR+ und / PR-, um durch alle verfügbaren Pro-

gramme zu blättern.

 Drücken Sie die Tasten / und / , um innerhalb eines Programms

jeweils eine Sendung vor und zurückzublättern.

 Drücken Sie die rote Funktionstas-

te, um zum Fenster Zeitanzeige zu gelangen:

 Wählen Sie hier mit den Tasten

/ und / die Funktio-

nen am unteren Bildrand:

 Drücken Sie OK wenn ausgewählt ist, um zur laufenden Sendung zu

springen. Die laufende Sendung ist mit markiert.

 Drücken Sie OK wenn ausgewählt ist, um eine Sendung vor oder zu-

rück zu springen.

 Drücken Sie OK wenn ausgewählt ist, um zwei Stunden vor oder zu-

rück zu springen.

 Drücken Sie OK wenn ausgewählt ist, um einen Tag vor oder zurück

zu springen.

 Drücken Sie OK wenn ausgewählt ist oder drücken Sie EXIT, um das Fens-

ter Zeitanzeige zu schließen und wieder zum EPG-Fenster zurückzukehren.

 Drücken Sie die grüne Funktionstaste um Programm, Aufnahmedatum, Ein-

schaltzeit und Dauer der markierten Sendung in einen Timer zu übernehmen. Der Timer-Modus ist standardmäßig auf Einmal gesetzt, der Service auf Auf- nahme. Sie können die Einstellungen ändern, wie im Abschnitt 7.3.2, Seite 59 beschrieben.

 Drücken Sie die blaue Funktionstaste, um das EPG-Fenster zu verlassen und

zum Fenster Single EPG zurückzukehren.

38 smart CX01

Grundlegende Bedienung

 Drücken Sie die EXIT-Taste, um das EPG-Fenster zu verlassen und zum Fern-

sehprogramm zurückzukehren.

5.8.6 Audio-Einstellungen

1. Drücken Sie die Taste AUDIO.

2. Wählen Sie mit den Tasten / und / den Audio-Modus aus.

Je nach gewähltem Sender stehen folgende Modi zur Auswahl: Links, Rechts, Ste- reoton, Mono-Tonspur.

3. Drücken Sie die Tasten / PR+ oder / PR-, um eine andere Sprache oder

Dolby AC3 (Dolby Digital) auszuwählen, sofern vom Sender angeboten.

4. Nachdem Sie den gewünschten Audio-Modus eingestellt haben, verlassen Sie

das Menü mit der EXIT-Taste.

5.8.7 Videotext (Teletext)

Videotext ist ein Informationssystem zur Anzeige auf Ihrem Fernsehgerät. Für den Videotext-Empfang muss der gewählte Sender diese Funktion unterstützen. Die Informationen sind in Hauptseiten und Unterseiten organisiert.

 Drücken Sie die TXT-Taste der Fernbedienung, um den Videotext einzuschalten.

Die erste Teletext-Seite 100 wird angezeigt.

So können Sie zwischen den Videotext-Seiten navigieren:

Taste Funktion

Ziffernblock der Fernbedienung Direkteingabe einer Seitennummer

(falls Unterseiten existieren)

nächste Hauptseite

vorige Hauptseite

nächste Unterseite

vorige Unterseite oder AUTO: der Unterseitenwechsel erfolgt automatisch

 Drücken Sie die EXIT- oder TXT-Taste, um den Videotext wieder auszuschalten.

Bei Videotext (außerhalb Deutschlands Teletext) werden in der Austastlücke des Fernsehsignals Nach-

richten, Texte und bildhafte Darstellungen ausgestrahlt.

smart CX01 39

Grundlegende Bedienung



5.8.8 Seitenverhältnis

 Drücken Sie die V-MODE-Taste mehrmals hintereinander, um das Bildseiten-

verhältnis einzustellen: Mögliche Werte sind: Auto, 4:3PS, 4:3LB, 16:9LB (siehe Tabelle im Abschnitt 7.3.1, Seite 57).

Die Einstellung des Seitenverhältnisses ist auch über das Menü



möglich (siehe Abschnitt 7.3.1)

40 smart CX01

PVR / Aufnahme



6 PVR / Aufnahme

Sie haben drei Möglichkeiten, den digitalen Videorekorder mit externem USBDatenträger zur Aufnahme von TV- und Radioprogrammen zu nutzen:

Schließen Sie zuerst am USB-Anschluss des CX01 einen USB-Datenträger an, und warten Sie bis dieser vom Receiver erkannt und die entsprechende Meldung angezeigt wird.

Geeignete USB-Sticks und externe Festplatten finden Sie im



 Drücken Sie während der Wiedergabe eines Programms die Aufnahme-Taste

(Sofortaufnahme) oder

 wählen Sie im EPG-Fenster Sendungen aus und fügen Sie sie mit der grünen

Funktionstaste den Timern hinzu (siehe Abschnitt 5.8.5, Seite 36) oder

 programmieren Sie eine Aufnahme direkt im Timer-Untermenü (siehe Abschnitt

7.3.2, Seite 59).

 Werden mehrere Tonspuren ausgestrahlt, dann werden bei einer Aufnahme

automatisch bis zu drei Tonspuren aufgezeichnet. Bei der Wiedergabe kann dann mit der AUDIO-Taste zwischen diesen Tonspuren umgeschaltet werden.

 Der Standard-Aufnahme-Typ ist TS (Transport Stream, siehe auch Abschnitt

7.3.2, Seite 59), bei dem Videotext mit aufgenommen wird. Bei der Wiedergabe kann dieser mit der TXT-Taste aufgerufen werden.

smart-Zubehör-Shop (www.smart-electronic.de).

6.1 Wiedergabe

Sie haben verschiedene Möglichkeiten, eine USB-Aufnahme wiederzugeben (abzuspielen):

6.1.1 Direkt-Wiedergabe

1. Drücken Sie zweimal die SHIFT-Taste.

Das Abspielen-Informationsfeld wird eingeblendet.

2. Wählen Sie mit den Tasten / PR+ und / PR- die wiederzugebende Auf-

nahme aus und bestätigen Sie mit OK. Die Wiedergabe beginnt.

3. Benutzen Sie die Tasten , , , und , um die Wiedergabe zu steuern.

smart CX01 41

PVR / Aufnahme



4. Sprünge können Sie mit den Tasten / und / durchführen, wenn

das Abspielen-Informationsfeld eingeblendet ist (z. B. nach dem Betätigen einer der Tasten unter 3. Sie können diese Funktion erst nutzen, nachdem nach dem Start der Wiedergabe mindestens die Zeit vergangen ist, die Sie im Abschnitt

PVR Konfig. unter Sprung eingestellt haben.

6.1.2 Wiedergabe mit dem Mediaplayer

Wie in Abschnitt 7.5.1, Seite 64 beschrieben, können Sie USB-Aufnahmen auch über den Mediaplayer wiedergeben.

6.2 Aufnahme programmieren über EPG

 Wählen Sie im EPG die aufzunehmenden Sendungen aus und fügen Sie sie mit

der grünen Funktionstaste den Timern hinzu (siehe Abschnitt 5.8.5, Seite 36).

6.3 Timeshift (zeitversetztes Fernsehen)

Bei angeschlossenem USB-Datenträger (Festplatte, USB-Stick) können Sie das aktuell gesendete Programm anhalten und zu einem späteren Zeitpunkt an genau der gleichen Stelle wieder fortsetzen.

1. Stellen Sie sicher, dass im Untermenü PVR Konfig. (Abschnitt 7.5.2.3, Seite 69)

Timeshift-Betrieb (1. Menüpunkt) auf Ein steht (Werkseinstellung) und verlas- sen Sie das Menü wieder.

2. Drücken Sie im TV-Betrieb die -Taste, um die Wiedergabe des aktuellen Fern-

sehprogramms anzuhalten und eine Timeshift-Aufnahme zu starten.

3. Drücken Sie die Taste (PLAY), um die Wiedergabe des Fernsehprogramms an

dieser Stelle fortzusetzen.

4. Mit den Tasten und können Sie innerhalb des Fernsehprogramms zu-

rück- und vorspulen, wie Sie es vom DVD-Player oder Videorekorder gewohnt sind. Mit den Tasten (SLOW) und (SLOW) können Sie das Fernsehprogramm

in Zeitlupe abspielen.

5. Wenn Sie wieder zum aktuellen (live ausgestrahlten) Fernsehbild wechseln wol-

len, drücken Sie einmal die Taste .

Wenn der Timeshift-Betrieb im Untermenü PVR Konfig. auf Ein



steht, beginnt die Timeshift-Aufnahme beim ersten Einschalten des Receivers und bei jedem Kanalwechsel automatisch.

42 smart CX01

6.4 Programminfo

Drücken Sie zweimal die INFO-Taste. Sie erhalten folgendes Fenster:

Nr. Beschreibung

Genre

Startzeit und Endzeit der aktuellen Sendung

Name des aktuellen Programms

Name der aktuellen Sendung

Sprache der aktuellen Sendung

Detailinformation über die aktuellen Sendung

7 DVB PIDs für Video, Audio, PCR8

Angaben der Frequenz, der Polarisation (H = horizontal, V = vertikal) und der Symbol-

rate

9 Signalstärke

10 Signalqualität

PVR / Aufnahme

PID = Packet IDentifier (engl.), jede Tabelle oder jeder Elementary Stream in einem Transportstrom wird durch einen 13 Bit großen PID identifiziert. PCR = Program Clock Reference Dekoder eine zeitlich und geschwindigkeitsrichtige Darstellung zu ermöglichen

smart CX01 43

(engl.), notwendig um dem

Erweiterte Einstellungen und Funktionen

7 Erweiterte Einstellungen und Funktionen

7.1 Menü Programmlisten

7.1.1 TV-Programmliste / Radio-Programmliste

Sie können die Listen individuell anpassen. Es stehen Ihnen verschiedene Editiermöglichkeiten zur Verfügung. Zur Vereinfachung wird im Folgenden nur das Editieren der TV-Listen erläutert, zum Editieren der Radio-Programmlisten müssen Sie entsprechend vorgehen.

1. Navigieren Sie im Menü Pro-

grammliste zum Untermenü TV.

2. Drücken Sie OK, um das Fenster TV

zu öffnen.

Bei den nachfolgend beschriebenen Editiervorgängen (7.1.1.1 bis 7.1.1.7) werden Sie beim Verlassen des Programmlisten-Menüs (oder beim Wechseln der Programmliste oder beim Wählen einer anderen Funktion) jeweils gefragt,

ob Sie die werkseitige Programmliste überschreiben möchten, d. h. Sie können die gemachten Änderungen übernehmen (OK - dann wird die Programmliste entsprechend geändert) oder sie verwerfen (Nein - dann bleibt die ursprüngliche Programmliste unverändert).

7.1.1.1 Programm einer Favoritenliste hinzufügen

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die Taste FAV und bestätigen Sie mit OK.

Ein Auswahlfenster mit den acht vorhandenen Favoritenlisten öffnet sich.

3. Wählen Sie mit den Tasten / PR+ und / PR- die Favoritenliste aus der das

Programm zugeordnet werden soll und bestätigen Sie mit OK. Die jeweilige Favoritenliste wird entsprechend markiert ( ).

44 smart CX01

Erweiterte Einstellungen und Funktionen



4. Die Programme, die Sie einer Favoritengruppe zugeordnet haben, werden in

den Programmlisten markiert.

5. Drücken Sie die Taste FAV noch einmal oder die Taste EXIT, um die Funktion

Hinzufügen zu verlassen.

7.1.1.2 Programme mit einem Passwortschutz versehen (für unbefugten

Zugriff sperren)

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die rote Funktionstaste (SHIFT).

3. Bestätigen Sie mit OK. Sie werden zur Eingabe eines Passwortes aufgefordert.

4. Geben Sie ein Passwort ein.

Gesperrte Programme werden in den Programmlisten markiert .

5. Drücken Sie erneut die rote Funktionstaste (SHIFT), um die Funktion Sperren

zu verlassen.

Um ein so gesperrtes Programm sehen zu können, muss ab



jetzt immer zuerst das Passwort eingegeben werden.

7.1.1.3 Programme beim Weiterschalten von Programm zu Programm

(Zappen) überspringen

1. Markieren Sie das entsprechende Programm mit den Tasten / PR+ und

/ PR-.

2. Drücken Sie die grüne Funktionstaste.

3. Bestätigen Sie mit OK.

Programme, die übersprungen werden sollen, werden in den Programmlisten markiert.

4. Drücken Sie erneut die grüne Funktionstaste, um die Funktion Sperren zu

verlassen.

Das Programm wird ab jetzt beim Umschalten von einem Pro-



smart CX01 45

gramm auf das nächste (Zappen) übersprungen.

Erweiterte Einstellungen und Funktionen

7.1.1.4 Programme auf einen anderen Kanalplatz verschieben:

1. Drücken Sie die gelbe Funktionstaste, um die Funktion Verschieben einzulei-

ten.

2. Markieren Sie das Programm, das Sie verschieben möchten, mit den Tasten /

PR+ und / PR- und bestätigen Sie mit OK. Das zu verschiebende Programm wird in der Programmliste markiert.

. Falls sie nicht nur ein Programm, sondern

mehrere Programme verschieben möchten, markieren Sie mit den Tasten / PR+ und / PR- weitere Programme und bestätigen Sie jeweils mit OK. Die zu verschiebenden Programme müssen dabei nicht direkt aufeinanderfolgen. Beispiel:

Vor dem Verschieben – drei Programme sind markiert

Nach dem Verschieben

3. Wählen Sie mit den Tasten / PR+ und / PR- den Programmplatz, vor dem

Sie das Programm / die Programme einschieben möchten und drücken Sie noch einmal die gelbe Funktionstaste.

4. Drücken Sie oder die Taste EXIT, um die Funktion Verschieben zu verlassen.

7.1.1.5 Programmliste sortieren

1. Drücken Sie die blaue Funktions-

taste (Ändern). Das Fenster Programmlisten öffnet sich.

46 smart CX01

Erweiterte Einstellungen und Funktionen

2. Drücken Sie die rote Funktions-

taste (Sortiere), um ein Fenster zu öffnen, in dem Sie die Sortierkriterien festlegen können.

3. Wählen Sie Name(A-Z), um die Programmliste in aufsteigender alphabetischer

Reihenfolge zu sortieren. oder Wählen Sie Name(Z-A), um die Programmliste in abfallender alphabetischer Reihenfolge zu sortieren. oder Wählen Sie Freie/Verschlüsselte, um in der Programmliste zunächst alle frei empfangbaren Programme und anschließend alle verschlüsselten Programme aufzulisten. oder Wählen Sie Sperren, um in der Programmliste zunächst alle nicht gesperrten und anschließend alle gesperrten Programme aufzulisten.

4. Drücken Sie OK, um Ihre Auswahl zu bestätigen.

5. Drücken Sie EXIT, um die Sortierfunktion zu verlassen.

7.1.1.6 Programme umbenennen

1. Drücken Sie im Untermenü Programmlisten – TV die blaue Funktionstaste

(L/R).

2. Drücken Sie die grüne Funktionstaste, um den Änderungs-Vorgang einzulei-

ten.

3. Markieren Sie das Programm, das Sie umbenennen möchten, mit den Tasten

/ PR+ und / PR- und bestätigen Sie mit OK.

4. Das Fenster Umbenennen wird

eingeblendet.

 Wählen Sie mit den Tasten

/ und / das Zei-

chen, das Sie ändern möchten.

 Geben Sie jeweils mit der Zehnertastatur der Fernbedienung das neue Zei-

chen ein.

 Drücken Sie die rote Funktionstaste (CAPS), um zwischen Groß- und Klein-

schreibung umzuschalten.

smart CX01 47

Erweiterte Einstellungen und Funktionen



 Drücken Sie die grüne Funktionstaste (DEL), um das jeweils gewählte Zei-

chen zu löschen.

 Drücken Sie die gelbe Funktionstaste (OK), um die bisher gemachten Än-

derungen zu übernehmen und das Fenster Umbenennen wieder zu schließen.

 Drücken Sie die blaue Funktionstaste (CANCEL), um die bisher gemachten

Änderungen zu verwerfen und das Fenster Umbenennen zu schließen.

5. Drücken Sie die grüne Funktionstaste, um den Änderungs-Modus wieder zu

verlassen.

7.1.1.7 Einzelnes Programm aus der Programmliste löschen

1. Drücken Sie im Untermenü Programmlisten – TV die blaue Funktionstaste

(Ändern).

2. Drücken Sie noch einmal die blaue Funktionstaste (Löschen), um in den

Lösch-Modus zu gelangen.

3. Markieren Sie mit den Tasten / PR+ und / PR- das Programm, das Sie lö-

schen möchten, und bestätigen Sie mit OK. Das jeweilige Programm wird entsprechend markiert . Wiederholen Sie Schritt 3. So lange, bis alle Programme, die Sie löschen möchten, markiert sind.

4. Drücken Sie erneut die blaue Funktionstaste (Löschen) oder die Taste EXIT,

um den Lösch-Modus wieder zu verlassen.

5. Wenn Sie beim Verlassen des Menüs dem Überschreiben der werkseitigen Pro-

grammliste zustimmen (siehe oben), werden die markierten Programme gelöscht.

7.1.2 Alle löschen

Um alle Programme zu löschen

1. Wählen Sie Alle Löschen im Menü Programmlisten.

2. Drücken Sie OK. Es erscheint eine Abfrage, ob Sie alle Kanäle löschen wollen.

3. Wählen Sie mit den Tasten / und / die Antwort Ja oder Nein und

bestätigen Sie mit OK.

Nach dem Löschen aller Programme sind alle Programmlisten



48 smart CX01

leer und müssen neu angelegt werden!

Erweiterte Einstellungen und Funktionen



7.1.3 Favoritenlisten

In diesem Untermenü können die Favoritenlisten umbenannt werden.

1. Wählen Sie mit den Tasten / PR+ und / PR- die zu ändernde Favoritenliste

und bestätigen Sie mit OK.

2. Eine Bildschirmtastatur öffnet sich.

3. Wählen Sie mit den Tasten / PR+ und / PR- sowie den Tasten / und

/ Buchstaben/Ziffern aus und bestätigen Sie mit OK.

Mit der gelben Funktionstaste wechseln Sie Groß- und Kleinbuchstaben.



 Wiederholen Sie dies so oft, bis der gewünschte Favoritenlistenname ein-

gegeben ist.

 Drücken Sie die blaue L/R-Taste, um zum Untermenü Favoritenlisten zurück-

zukehren und drücken Sie EXIT, um das Untermenü zu verlassen.

Mit der SHIFT-Taste (rot) löschen Sie einzelne Buchstaben/Ziffern.

7.2 Menü Installation

Die von smart gemachten Einstellungen gelten für eine Standard-Satellitenanlage. Darüber hinausgehende Anlageneigenschaften (beispielsweise Unikabel-Anlage oder Motorantenne) müssen Sie im Menü Installation manuell anpassen:

 Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall

einem Fachmann. Für den Normalgebrauch müssen Sie hier in der Regel keine

ACHTUNG!

7.2.1 Antennenauswahl

1. Wählen Sie im Menü Installation das Untermenü Antennenauswahl und be-

stätigen Sie mit OK.

2. Wählen Sie mit den Tasten / und / aus, ob eine feststehende An-

tenne oder eine Motorantenne an den Receiver angeschlossen ist.

3. Drücken Sie EXIT, um das Untermenü Antennenauswahl zu verlassen.

smart CX01 49

Einstellungen vornehmen.

Erweiterte Einstellungen und Funktionen



4. Drücken Sie noch einmal EXIT, um das Menü Installation zu verlassen und zum

TV-Betrieb zurückzukehren oder wechseln Sie zu einem anderen Untermenü.

Wenn Sie eine Motorantenne ausgewählt haben, müssen Sie



7.2.2 Satellitenliste

Im Untermenü Satellitenliste ist eine Liste möglicher Satelliten vorgegeben. Abhängig von Ihrer Antennenanlage können Sie hier auswählen, von welchen Satelliten Sie Programme empfangen möchten:

1. Wählen Sie im Menü Installation das Untermenü Satellitenliste und bestäti-

gen Sie mit OK

2. Wählen Sie mit den Tasten / PR+ und / PR- den Satelliten, den Sie emp-

fangen möchten und bestätigen Sie mit OK. Der ausgewählte Satellit wird entsprechend markiert ( ).



diese unter dem Menüpunkt Antenneneinstellungen weiter konfigurieren.

Sie können die Satellitenliste auch editieren, indem Sie eine der Schaltflächen am rechten Rand des Menüfensters auswählen.

So ändern Sie einen Eintrag:

1. Drücken Sie die rote Funktionstaste (SHIFT).

2. Wählen Sie mit den Tasten / PR+ und / PR-, ob Sie den Namen oder den

Längengrad (Position) ändern wollen.

3. Wählen Sie mit den Tasten / und / die Textposition aus, die Sie

ändern wollen:

 Geben Sie Ziffern und Buchstaben mit der Zehnertastatur der Fernbedie-

nung ein.

 Drücken Sie die rote Funktionstaste (SHIFT), um zwischen Groß- und Klein-

schreibung umzuschalten.

 Drücken Sie die, um die gerade ausgewählte Position zu löschen.  Drücken Sie die gelbe Funktionstaste, um Ihre Änderungen zu bestätigen

und zur Satellitenliste zurückzukehren.

50 smart CX01

Erweiterte Einstellungen und Funktionen

 Drücken Sie die blaue Funktionstaste (L/R), um den Änderungsvorgang

abzubrechen und zur Satellitenliste zurückzukehren.

So fügen Sie einen Eintrag hinzu:

1. Drücken Sie die grüne Funktionstaste.

2. Geben Sie Namen und Längengrad ein (Texteingabe wie unter Ändern be-

schrieben).

So löschen Sie einen Eintrag:

1. Wählen Sie mit den Tasten / PR+ und / PR- den zu löschenden Satelliten.

2. Drücken Sie die blaue Funktionstaste (L/R). Ein Fenster mit der Abfrage, ob Sie

wirklich löschen wollen, öffnet sich.

3. Wählen Sie mit den Tasten / und / OK oder Nein und bestätigen

Sie Ihre Auswahl mit OK. Sie gelangen zurück zur Satellitenliste.

 Drücken Sie EXIT, um das Untermenü Satellitenliste zu verlassen.  Drücken Sie EXIT, um das Menü Installation zu verlassen und zum TV-Betrieb

zurückzukehren.

7.2.3 Antenneneinstellung

Im Untermenü Antenneneinstellung stehen verschiedene Einträge zur Verfügung, je nachdem, ob Sie unter Antennenauswahl

Feststehende Antenne oder Motorantenne

eingestellt haben.

7.2.3.1 Feststehende Antenne

 Wählen Sie unter Satellit den Satelliten aus für den die nachfolgenden Einstel-

lungen gelten sollen.

smart CX01 51

Erweiterte Einstellungen und Funktionen



Die Auswahlmöglichkeit beschränkt sich auf die Satelliten, die



in der Satellitenliste als diejenigen markiert sind, von denen Sie Programme empfangen möchten.

 Wählen Sie unter LNB Frequenz den für das eingesetzte LNB passenden Wert.

Alternativ drücken Sie OK, wählen und aus der Liste den passenden Wert, mit

OK bestätigen):

Mögliche Werte LNB Frequenz (MHz)

5150 10600 Universal (9750 - 10550)

5750 10700 Universal (9750 - 10600)

5950 10750 Universal (9750 - 10700)

9750 11250 Universal (9750 - 10750)

10000 11300 Universal (9750 - 10600)

10050 5150 - 5750 Unicable (9750 - 10600)

10450 5750 - 5150 Unicable (10200)

Standardwert hier ist ein Universal-LNB mit 9750 - 10600 MHz. Sie können die Signalstärke- und qualität bei Empfang eines bestimmten Trans-

ponders bestimmen:

 Wählen Sie unter Transponder mit den

Tasten / und / den Transponder aus, von dem Sie am unteren Fensterrand Signalstärke- und qualität angezeigt bekommen möchten (oder wählen Sie Transponder, drücken Sie OK, wählen Sie aus der Liste den gewünschten Transponder aus und bestätigen Sie mit OK).

Nr. Bedeutung

1 Lfd. Nummer des ausgewählten Transponders

2 Anzahl der zu empfangenden Transponder

3 Frequenz (MHz)

52 smart CX01

Erweiterte Einstellungen und Funktionen



Nr. Bedeutung

4 Polarisation, H = horizontal, V = vertikal

5 Symbolrate (MS/s)

Die Ausrichtung Ihrer Antenne ist optimal, wenn die Signalstär-



 Wenn Sie eine Multifeed-Antenne nutzen, wählen Sie unter DiSEqC

ke maximal ist.

1.010 den

Port für den jeweils ausgewählten Satelliten.

 Falls Sie die Signale von mehr als vier Satelliten empfangen wollen, wählen Sie

unter DiSEqC1.1

den Port für den jeweils ausgewählten Satelliten. Standard-

mäßig ist hier Deaktiviert eingestellt.

 Wählen Sie den Menüpunkt 22K, um die 22 kHz-Steuerspannung für die High-

Low-Band-Umschaltung permanent ein- oder auszuschalten (z. B. erforderlich für bestimmte Antennenanlagen oder um Störungen zu vermeiden). In den meisten Fällen muss hier Auto eingestellt sein (Werkseinstellung).

 Wählen Sie unter Polarisation den richtigen Wert für den ausgewählten Sen-

der. Möglich sind hier die Werte H (horizontal), V (vertikal) und Auto. Werkseinstellung ist Auto.

7.2.3.2 Motorantenne

 Wählen Sie unter LNB Frequenz

den für das eingesetzte LNB passenden Wert. Der Standardwert ist ein Universal-LNB mit 9750 - 10600 MHz.

 Stellen Sie unter Motortyp die verwendete Steuersignaltechnik ein. Wählen Sie

zwischen DiSEqC 1.2 und USALS

DiSEqC = Digital Satellite Equipment Control (engl.), bezeichnet eine digitale Steuersignaltechnik bei Satelliten-Empfangsanlagen

DiSEqC1.0 unterstützt vier Satellitenpositionen

DiSEqC1.1 unterstützt 16 Satellitenpositionen

DiSEqC1.2 bietet gegenüber 1.0 und 1.1 zusätzlich die Möglichkeit zur Rotorsteuerung, USALS =

Universal Satellites Automatic Location System (engl., besonders einfache Motorantennen-Steuerung)

smart CX01 53

(je nach eingesetztem Motor). In Abhängigkeit

Erweiterte Einstellungen und Funktionen

von Ihrer Auswahl, sind unter dem Untermenüpunkt Motor andere Einstellmöglichkeiten verfügbar.

7.2.3.2.1 DiSEqC 1.2

 Wählen Sie Alle löschen, um alle bisher eingestellten Satellitenpositionen wie-

der zu löschen.

 Wählen Sie Motor und drücken Sie OK, um das Untermenü Motoreinstellun-

gen zu öffnen:

So stellen Sie hier verschiedene Antennenpositionen ein:

1. Wählen Sie Satellit, um den Sa-

telliten auszuwählen, für den die nachfolgenden Einstellungen gelten sollen.

2. Wählen Sie Transponder, um den Transponder auszuwählen, der für die An-

tennenposition maßgebend sein soll (i. d. R. der Transponder, über den Ihr bevorzugtes Programm ausgestrahlt wird).

3. Wählen Sie Pos-Nr. & Speichern, um eine Positionsnummer festzulegen,

unter der der jeweilige Satellit (d. h. die jeweilige Antennenposition) gespeichert werden soll.

4. Wählen Sie Gehe zu X, um eine Position aufzurufen, von der aus Sie die Ein-

stellung vornehmen möchten (der Wert Referenz ist die Nullposition).

5. Wählen Sie Speichern und drehen Sie mit den Tasten / und /

die Antenne nach Westen bzw. Osten. Suchen Sie die Maximalwerte von Signalstärke- und qualität (werden am unteren Bildschirmrand angezeigt).

6. Drücken Sie anschließen OK, um die gefundene Position zu speichern. Eine

Abfrage erscheint.

7. Bestätigen Sie die Positionsänderung mit Ja oder verwerfen Sie sie mit Nein.

8. Wiederholen Sie gegebenenfalls die Schritte 1 … 6 für weitere Satelliten /

Transponder.

 Wählen Sie Neuberechnung und drücken Sie OK, um alle bisherigen Einstel-

lungen zu verwerfen und erneut die Antennenpositionen festzulegen. Eine

54 smart CX01

Erweiterte Einstellungen und Funktionen

Abfrage erscheint. Bestätigen Sie den Löschvorgang mit Ja oder brechen Sie ihn mit Nein ab.

 Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzukeh-

ren.

 Wählen Sie Limit setzen und drü-

cken Sie OK, um das Fenster Limit setzen zu öffnen.

1. Wählen Sie Limit setzen, um zwischen Begrenzung aus, Westgrenze und Ost-

grenze umzuschalten.

2. Markieren Sie die Schaltfläche Limit setzen und verschieben Sie mit den

Tasten / und / die im vorigen Schritt gewählte Begrenzung nach Osten bzw. Westen.

3. Markieren Sie die Schaltfläche Gehe zu Referenz und drücken Sie an-

schließend OK, um die Motorantenne wieder in die Ausgangsposition zu fahren.

4. Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzukeh-

ren.

7.2.3.2.2 USALS

Eine Satellitenposition wird als Referenz definiert und mit den gemachten Angaben zum Breiten- und Längengrad werden dann aus diesen Basiswerten die Drehbewegungen für alle übrigen Satelliten errechnet.

 Wählen Sie lokale Länge, um mit der Zehnertastatur der Fernbedienung den

Längengrad der Position ihrer Antenne einzugeben.

 Wählen Sie lokale Breite, um mit der Zehnertastatur der Fernbedienung den

Breitengrad der Position ihrer Antenne einzugeben.

 Wählen Sie Motor und drücken Sie

OK, um das Untermenü Motoreinstellungen zu öffnen.

1. Wählen Sie Satellit, um den Satelliten auszuwählen, der als Referenz für die

USALS-Steuerung der Antenne genommen werden soll.

smart CX01 55

Erweiterte Einstellungen und Funktionen



2. Wählen Sie Transponder, um den Transponder auszuwählen, der für die An-

tennenposition maßgebend sein soll (i. d. R. der Transponder, über den Ihr bevorzugtes Programm ausgestrahlt wird).

3. Richten Sie Ihre Motorantenne so aus, dass Signalstärke- und qualität (wer-

den am unteren Bildschirmrand angezeigt) Maximalwerte erreichen.

4. Drücken Sie EXIT, um zum Untermenü Antenneneinstellung zurückzukeh-

ren.

 Wählen Sie im Untermenü Antenneneinstellung den Punkt Limit setzen und

drücken Sie OK, um das Fenster Limit setzen zu öffnen. Gehen Sie vor wie oben beschrieben.

7.2.4 Einzel-Satellitensuche

Hier können Sie einzelne Satelliten nach empfangbaren Programmen durchsuchen.

 Wählen Sie unter Satellit den Satelliten aus für den der Suchlauf (Scan) durch-

geführt werden soll.

Die Auswahlmöglichkeit beschränkt sich auch hier auf die Sa-



telliten, die in der Satellitenliste als diejenigen markiert sind, von denen Sie Programme empfangen möchten.

 Wählen Sie Nur für FTA

Programme gesucht werden sollen.

 Wählen Sie unter Programmsuche aus, ob Sie nur TV-Programme, nur Radio-

Programme oder TV + Radio suchen wollen.

 Wählen Sie unter Netzwerksuche aus, ob Sie nur ein einzelnes Programm

(Nein) oder alle Programme einer Senderkette (Ja) suchen wollen, also z. B. PRO7, SAT1, KABEL1, SIXX. Der Punkt Netzwerksuche ist nur dann aktiv, wenn Sie den Suchmodus Jetzige Suche (das bedeutet Standard Scan) gewählt haben.

 Wählen Sie unter Suchmodus den Suchmodus aus:

 Jetzige Suche (Standard Scan): In diesem Modus werden nur die Frequen-

zen berücksichtigt, die in der TP-Liste vorhanden sind.

FTA = Free To Air = unverschlüsselt ausgestrahlte Programme

56 smart CX01

, um festzulegen, ob nur FTA-Programme oder ob alle

Erweiterte Einstellungen und Funktionen



 Automat. Suche (Blind Scan): Hierbei werden alle Frequenzen abgesucht,

unabhängig davon, ob sie sich in der TP-Liste befinden oder nicht.

 Wählen Sie unter Tuner aus, von welchem LNB die Signale verarbeitet werden

sollen (wenn nur ein LNB vorhanden ist, ist dieser Punkt nicht aktiv).

 Starten Sie den Sendersuchlauf, indem Sie Suche wählen und mit OK bestäti-

gen.

7.2.5 Multi-Satellitensuche

Die Multi-Satellitensuche unterscheidet sich von der Einzelsatellitensuche dadurch, dass alle Satelliten, die in der Satellitenliste markiert sind, nach empfangbaren Programmen durchsucht werden.

7.3 Menü System

7.3.1 TV-System

Hier können verschiedene Einstellungen zum Signalformat an den Audio- und Video-Ausgängen gemacht werden.

 Wählen Sie im Menü System das Untermenü TV System und bestätigen Sie mit

OK.

 Wählen Sie Videoauflösung, um die passende Video-Auflösung einzustellen.

1. Drücken Sie OK, um eine Liste mit den auswählbaren Werten einzublenden.

2. Wählen Sie mit den Tasten / PR+ und / PR- den für Ihr Fernsehgerät

passenden Wert.

3. Bestätigen Sie Ihre Auswahl mit OK.

Beispiel: Wenn Ihr Fernsehgerät eine maximale Auflösung von 720p

darstellen kann, sollten Sie auch am Receiver 720p einstellen (Werkseinstellung ist 720p).

Wenn Sie den Receiver und Ihr Fernsehgerät über ein Scart-



p = progressive (engl.), Vollbildverfahren: Vollbilder werden übertragen, z. B. bedeutet 720p dass in einer Sekunde 50 Vollbilder mit einer Auflösung von 1280 Bildpunkten / Zeile und 720 Zeilen / Bild übertragen werden. i = interlaced (engl.), Zeilensprungverfahren: gerade und ungerade Zeilen werden abwechselnd übertragen.

smart CX01 57

Kabel verbunden haben, ist die Auflösung maximal 576i (PALFormat).

Erweiterte Einstellungen und Funktionen



Neben der Einstellmöglichkeit im Menü, kann die VideoAuflösung auch direkt über die Fernbedienung geändert werden:



 Wählen Sie Seitenverhältnis, um mit den Tasten / und / den

Wert für das Bildseitenverhältnis einzustellen.

Wert Bedeutung

Auto Standardeinstellung: Der Receiver wählt den optimalen Wert

4:3PS Für Wiedergabe auf einem 4:3-Bildschirm, PS = Panscan:

4:3LB Für Wiedergabe auf einem 4:3-Bildschirm, LB = Letterbox

 Drücken Sie (gegebenenfalls mehrmals) die grüne Funktions-

taste, um die Auflösung des Videosignals am HDMI-Ausgang

umzuschalten. Der jeweils eingestellte Wert wird im Display angezeigt.

 4:3 Sendung: Bild wird optimal dargestellt.  16:9 Sendung: Bild wird in der Bildschirmhöhe dem Bildschirm ange-

passt, rechts und links fehlen Bildinformationen.

 4:3 Sendung: Bild wird optimal dargestellt.  16:9 Sendung: Bild wird in der Bildschirmbreite dem Bildschirm an-

gepasst, fehlende Höhe wird durch schwarze Balken aufgefüllt.

16:9 Für Wiedergabe auf einem 16:9 TV-Gerät

Wenn Sie den Receiver und Ihr Fernsehgerät über ein Scart-



 Wählen Sie Digital Audio Ausgang, um mit den Tasten / und /

das Format des digitalen Audiosignals zu bestimmen: PCM – Pulse Code Modulation (Standard), DD – Dolby Digital (Mehrkanalton).

58 smart CX01

Kabel verbunden haben, ist die Auflösung maximal 576i (PALFormat).

Erweiterte Einstellungen und Funktionen



Bei Sendungen, die im DD-Format ausgestrahlt werden, wählen Sie DD, wenn Sie einen DD-kompatiblen Mehrkanalverstärker /



eine DD-kompatible Heimkinoanlage angeschlossen haben oder wenn Ihr TV-Gerät DD-Signale verarbeiten kann.

7.3.2 Timer

In diesem Untermenü können bis zu acht verschiedene Aufnahmen (oder Programmwechsel) programmiert, bearbeitet bzw. gelöscht werden.

1. Markieren Sie im Untermenü Timer mit den Tasten / PR+ und / PR- einen

Timer.

2. Drücken Sie die Taste OK, um den Timer zu öffnen.

3. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Timer-Modus.

4. Wählen Sie mit den Tasten / und / zwischen den folgenden Mög-

lichkeiten:

Wert Bedeutung

Aus Der Timer ist deaktiviert.

Einmal Aufnahme einer einzelnen Sendung.

Täglich Aufnahme jeden Tag zur gleichen Zeit (z. B. jeden Tag die Tages-

schau)

5. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Service.

Wählen Sie mit den Tasten / und / zwischen den folgenden Möglichkeiten:

Wert Bedeutung

Aufnahme Die programmierte Sendung wird auf den USB-Datenträger aufge-

nommen.

Kanal Die programmierte Sendung wird auf dem Bildschirm gezeigt, jedoch

NICHT aufgenommen.

6. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Programm und

wählen Sie mit den Tasten / und / das Programm aus, das aufgenommen bzw. angezeigt werden soll.

7. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Aufnahmedatum

und geben Sie mit den Zifferntasten das Datum ein.

smart CX01 59

Erweiterte Einstellungen und Funktionen



8. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Einschaltzeit und

geben Sie mit den Zifferntasten die Einschaltzeit ein.

9. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile Dauer und geben

Sie mit den Zifferntasten die Laufzeit (Dauer der Sendung) ein.

In den Datums- und Zeitfeldern bewegen Sie sich von Buchsta-



10. Markieren Sie mit den Tasten / PR+ und / PR- die Zeile PS-Aufnahme und

geben Sie ein, ob eine Aufnahme im PS-Format erfolgen soll oder nicht. Nein: TS - Transport Stream (nimmt zusätzlich noch EPG und TXT mit auf) oder OK: PS - Program Stream (reines Programm).

be zu Buchstabe (von Position zu Position) mit den Tasten

/ und / .

Standardmäßig ist hier das TS-Format eingestellt. Aufnahmen



11. Markieren Sie mit den Tasten / PR+ und / PR- die Schaltfläche Speichern

und bestätigen Sie mit OK (oder wählen Sie Abbruch und bestätigen mit OK, wenn Sie die Programmierung abbrechen möchten – Sie gelangen dann ins Untermenü Timer zurück).



7.3.3 OSD

OSD ausblenden

 Stellen Sie hier mit den Tasten / und / ein, nach wie vielen Se-

kunden das OSD ausgeblendet werden soll. Sie können Werte zwischen 1 und

SD = Standard Definition (engl.), Standardauflösung, HD = High Definition (engl.), hohe Auflösung

OSD = On Screen Display (engl.), Bildschirmmenü

im PS-Format sind nur in SD ter zu bearbeiten.

Sie können im EPG markierte Sendungen direkt den Timern hinzufügen. Dadurch wird die Programmierung wesentlich vereinfacht, da Sie keine Eingaben zu Programm, Datum oder Uhrzeit vornehmen müssen.

Einstellung

-Qualität möglich, sind aber leich-

60 smart CX01

Erweiterte Einstellungen und Funktionen



10 Sekunden eingeben. Der Standardwert liegt bei 5s (Werkseinstellung).

OSD Transparenz

 Wählen Sie hier mit den Tasten / und / die Transparenz des Bild-

schirmmenüs aus. Sie können Werte zwischen 0% (OFF) (keine Transparenz) und 40% (fast durchsichtig) auswählen. Der Standardwert ist OFF.

7.3.4 Anderes

 Wählen Sie LNB Spannung, um mit den Tasten / und / die LNB-

Versorgungsspannung an LNB IN ein- und auszuschalten.

Aufgrund neuer EG-Vorschriften ist dieser Receiver mit einer Energiesparschaltung ausgestattet. Nach drei Stunden schaltet sich das Gerät selbständig in den Stromspar-Modus (Stromver-



brauch unter 1 W), wenn während dieser Zeit keine Funktion über die Fernbedienung ausgelöst wird (beispielsweise Änderung der Lautstärke oder Programmwechsel). Sie können die automatische Standby-Funktion über das Menü deaktivieren.

 Wählen Sie Auto Standby, um mit den Tasten / und / die auto-

matische Standby-Funktion ein- bzw. auszuschalten (Werkseinstellung ist Auto

Standby Ein).

7.3.5 RAPS System

Im Fenster RAPS System wird unter Letzte Änderungen vom angezeigt,

welches Datum die RAPS-Datei auf dem Receiver hat.

 Wählen Sie RAPS-Modus, um festzulegen,

a) ob nach dem Zurücksetzen auf Werkseinstellungen die Programmliste

komplett neu erstellt oder ob sie lediglich aktualisiert wird und

b) ob die automatische Updatefunktion aktiviert werden soll.

smart CX01 61

Erweiterte Einstellungen und Funktionen

7.4 Menü Einstellung

7.4.1 Softwareversion

Im Untermenü Information wird die aktuelle Versionsnummer der Software des smart CX01 angezeigt.

7.4.2 Werkseinstellung

Wenn Sie beispielsweise unbeabsichtigt eine falsche Einstellung abgespeichert haben oder den Receiver ohne Ihre Anpassungen an jemanden weitergeben wollen, gibt es die Möglichkeit, den Receiver auf die Werkseinstellungen zurückzusetzten (Reset):

So setzen Sie den Receiver zurück:

1. Wählen Sie im Menü Einstellung das Untermenü Werkseinstellungen.

2. Drücken Sie OK.

Sie werden gefragt, ob Sie den Receiver zurücksetzen und individuelle Einstellungen löschen wollen.

3. Wählen Sie mit den Tasten / und / Ja oder Nein und drücken Sie

anschließend OK. Nachdem Sie das Gerät zurückgesetzt haben, erscheint das Menü zur Auswahl der Sprache.

7.4.3 Bild

In diesem Untermenü können Sie verschiedene Bildeinstellungen verändern:

 Wählen Sie Helligkeit, um mit den Tasten / und / den Hellig-

keitswert zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Kontrast, um mit den Tasten / und / den Wert für

den Kontrast zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Sättigung, um mit den Tasten / und / den Wert für

die Farbsättigung zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Farbton, um mit den Tasten / und / den Wert für den

Farbton zwischen 0 und 100 zu verändern (Standardwert ist 50).

 Wählen Sie Schärfe, um mit den Tasten / und / den Wert für die

Schärfe zwischen 0 und 10 zu verändern (Standardwert ist 5).

62 smart CX01

Erweiterte Einstellungen und Funktionen



7.4.4 Update der Receiversoftware

Sie haben verschiedene Möglichkeiten eine aktuelle Software aufzuspielen.

7.4.4.1 Software-Update über Satellit

Wenn Sie Ihr Fernsehsignal über Astra 19,2°E empfangen, können Sie ein Update der Receiver-Software über Satellit durchführen:

Wählen Sie im Menü Einstellung das Untermenü OTA

1. Belassen Sie alle Einstellungen wie Sie sind (Werkseinstellungen).

Die Möglichkeit des Software-Updates über Satellit besteht nur über Astra 19,2°E. Deshalb müssen Sie auch alle Einstellungen so belassen, wie smart sie vorgibt:

Zeile Soll-W rt

Satellit (1/1) Astra 19,2°E

-Update.



Transponder (61/84) 12604 H 22000

Frequenz 12604

Symbolrate 22000

Polarisation H

Download PID 343

2. Markieren Sie mit den Tasten / PR+ und / PR- die Schaltfläche Start und

drücken Sie die OK-Taste. Nun wird geprüft, ob die aktuell auf dem Receiver vorhandene Software dem neuesten Stand entspricht. Ist dies nicht der Fall, wird die aktuelle Softwareversion über Satellit heruntergeladen und auf den Receiver aufgespielt. Wenn die Installation beendet ist, erfolgt eine Abfrage, ob die Aktualisierung gespeichert werden soll.

3. Wählen Sie die Option Ja, um die Aktualisierung zu übernehmen.

Das Satelliten Update kann bis zu einer Stunde dauern. Schalten Sie in dieser Zeit den Receiver nicht aus!

OTA = Over The Air (engl.) = über Satellit

smart CX01 63

Erweiterte Einstellungen und Funktionen



7.4.4.2 Softwareupdate über USB

Sie können Ihren smart CX01 auch über die USB-Schnittstelle aktualisieren.

1. Suchen Sie die Update-Datei auf der Internetseite www.smart-electronic.de

(Menüpunkt Support) und speichern Sie diese auf einem USB-Datenträger.

2. Entpacken Sie die Datei mit der Endung .abs und kopieren Sie sie dann auf Ihren

USB-Datenträger.

Beachten Sie dabei, dass die Update-Datei (*.abs) direkt im



3. Schließen Sie den Datenträger an Ihren Receiver an.

4. Wählen Sie im Menü Einstellung das Untermenü USB-Update und drücken Sie

die OK-Taste.

5. Wählen Sie unter Update-Modus mit den Tasten / und / den

Update Modus Allcode.

6. Wählen Sie unter Update-Datei die unter 2. kopierte Datei aus.

7. Wählen Sie die Schaltfläche Start

und bestätigen Sie mit OK. Sie erhalten nebenstehende Meldung:

Stammverzeichnis des USB-Datenträgers steht (kein Unterver- zeichnis)!

Nachdem Sie mit den Tasten / und / OK ausgewählt und OK gedrückt haben, erfolgt das Update. Danach startet sich der Receiver automatisch neu.

7.5 Menü PVR

7.5.1 Mediaplayer

Das Menü Aufnahme ist in drei Untermenüs gegliedert, Mediaplayer, Datenträger und PVR Konfiguration.

Über den Mediaplayer können Sie sowohl eigene TV-Aufnahmen, als auch sich auf dem Datenträger befindende MPEG-, MP3- bzw. JPG-Dateien abspielen.

64 smart CX01

Erweiterte Einstellungen und Funktionen



1. Öffnen Sie den Mediaplayer, indem

Sie im Menü Aufnahme den Punkt Media Player wählen und mit OK bestätigen.

2. Drücken Sie die Taste 0 so oft, bis in

der oberen Zeile der gewünschte Dateityp ganz links steht. In der Ordnerstruktur werden jetzt nur die Dateien angezeigt, die dem gewünschten Dateityp entsprechen.

Nur wenn hier z. B. Musik ausgewählt ist, werden Ihnen vor-



handene Musikdateien angezeigt. Bei Aufnahme werden auf dem Datenträger enthaltene TV-Aufnahmen angezeigt.

3. Drücken Sie / PR-, um den angeschlossenen Datenträger zu wählen und

bestätigen Sie mit OK. Die vorhandenen Verzeichnisse (und Dateien soweit sie dem gewählten Dateityp entsprechen) werden angezeigt.

4. Wählen Sie die Datei aus, die Sie abspielen möchten (ein Verzeichnis öffnen Sie

mit OK).

5. Drücken Sie OK, um die Wiedergabe zu starten (oder drücken Sie die Taste ).

6. Benutzen Sie die Tasten , , , , und , um die Wiedergabe zu steuern.

Über die Schaltflächen am unteren Rand des Mediaplayer-Fensters stehen Ihnen weitere Funktionen zur Verfügung. Welche das sind, hängt davon ab, welchen Dateityp Sie gewählt haben (Musik, Bilder, Video, Aufnahmen).

7.5.1.1 Beispiel Musik

 Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus und drü-

cken Sie die grüne Funktionstaste, um dieses der Wiedergabeliste (Favoritenliste) hinzuzufügen. Das jeweilige Musikstück wird mit einem Herzsymbol markiert.

Sie können den Vorgang für alle Musikstücke wiederholen, die Sie der Wiedergabeliste hinzufügen möchten.

smart CX01 65

Erweiterte Einstellungen und Funktionen

 Drücken Sie die gelbe Funktionstaste, um alle Musikstücke des aktuellen Ver-

zeichnisses der Wiedergabeliste hinzuzufügen. Wenn Sie die gelbe Funktionstaste erneut drücken, wird die Wiedergabeliste komplett gelöscht.

 Drücken Sie die SHIFT-Taste (rot), um die Favoritenliste (Wiedergabeliste) anzu-

zeigen. Ein neues Fenster Wiedergabeliste öffnet sich. Sie haben die Möglichkeit, Dateien aus der Liste zu verschieben, bzw. zu entfernen:

4. Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus, das Sie

verschieben möchten.

5. Drücken Sie die SHIFT-Taste (rot), um das ausgewählte Musikstück für den

Verschiebevorgang zu markieren.

6. Wählen Sie mit den Tasten / PR+ und / PR- den neuen Platz für das

gewählte Musikstück.

7. Verlassen Sie die Verschiebe-Funktion, indem Sie erneut die SHIFT-Taste

(rot) drücken.

Sie können jetzt das Fenster Wiedergabeliste mit EXIT wieder schließen oder ein weiteres Musikstück verschieben, indem Sie wieder zu 1. zurückkehren oder die

Lösch-Funktion

benutzen:

1. Wählen Sie mit den Tasten / PR+ und / PR- ein Musikstück aus, das Sie

löschen möchten.

2. Drücken Sie die grüne Funktionstaste, um das ausgewählte Musikstück aus

der Wiedergabeliste zu entfernen.

3. Drücken Sie EXIT, um den Löschvorgang zu beenden oder gehen Sie zu 1.

zurück, um weitere Musikstücke aus der Wiedergabeliste zu entfernen.

Anstatt einzelne Musikstücke zu löschen, können Sie auch alle Musikstücke aus der Wiedergabeliste entfernen:

1. Drücken Sie die gelbe Funktionstaste, um alle Musikstücke aus der Wieder-

gabeliste zu entfernen. Es erscheint eine Abfrage, ob Sie wirklich alle Einträge löschen wollen.

66 smart CX01

Erweiterte Einstellungen und Funktionen

2. Wählen Sie mit den Tasten / und / Ja oder Nein und bestäti-

gen Sie mit OK. Bei Nein gelangen Sie zurück zur Wiedergabeliste, bei Ja wird die Wiedergabeliste komplett gelöscht und Sie gelangen wieder zum Ausgangsfenster.

 Drücken Sie die L/R-Taste (blau), um in den Änderungsmodus zu gelangen. Hier

können Sie Musikstücke

 umbenennen, indem Sie die SHIFT-Taste (rot) drücken,  kopieren, indem Sie die grüne Funktionstaste drücken,  und löschen, indem Sie die gelbe Funktionstaste drücken  sowie neue Ordner anlegen, indem Sie die Sie die L/R-Taste (blau) drücken.

 Drücken Sie zweimal die EXIT-Taste, um den Änderungsmodus wieder zu

verlassen. Sie gelangen wieder zurück zum Anfangsfenster des Mediaplayers.

 Drücken Sie die Taste 1, um die angezeigten Musikstücke nach Name, Spieldau-

er, Dateigröße oder Favoriten zu sortieren. Favoriten sind diejenigen Titel, die in der aktuellen Wiedergabeliste enthalten sind.

 Drücken Sie die Taste 2, um den Wiedergabemodus zu ändern:

Symbol im Mediaplayer-

Fenster

Einzelnes Musikstück wird gespielt und wiederholt.

Alle Musikstücke im aktuellen Verzeichnis werden in der

angezeigten Reihenfolge gespielt und wiederholt.

Alle Musikstücke im aktuellen Verzeichnis werden in zufäl-

liger Reihenfolge gespielt und dann wiederholt.

Bedeutung

 Drücken Sie die EXIT-Taste, um den Mediaplayer zu schließen und zum Menü

Aufnahme zurückzukehren.

7.5.1.2 Beispiel Bilder

Die grundsätzliche Vorgehensweise bei Bilddateien unterscheidet sich nur wenig von der bei Musikdateien (automatische Wiedergabe einer Anzahl von Bildern). Die Unterschiede sind die Funktionen, die über die Tasten 2 und 3 verfügbar sind:

 Drücken Sie die Taste 2, um eine Diashow (Slideshow) zu konfigurieren.

smart CX01 67

Erweiterte Einstellungen und Funktionen



1. Wählen Sie mit den Tasten / PR+ und / PR- Slide Show Zeit.

2. Wählen Sie mit den Tasten / und / wie lange die Zeit von ei-

nem Bildwechsel zum nächsten sein soll (zwischen 1 und 9 Sekunden). Wenn Sie Off wählen, bleibt das erste Bild, das Sie auswählen, auf dem Bildschirm stehen.

3. Wählen Sie mit den Tasten / PR+ und / PR- Slide Show Wiederh., um

dann mit den Tasten / und / einzustellen, ob die Diashow nach dem letzten Bild wieder von vorne beginnen soll.

4. Wählen Sie mit den Tasten / PR+ und / PR- die Zeile Speicher –

Abbruch, wählen Sie dann mit den Tasten / und / , ob die Einstellungen übernommen oder verworfen werden sollen und bestätigen Sie mit OK. Sie gelangen wieder zurück zur Bilderliste.

 Drücken Sie die Taste 3, um alle Bilder im aktuellen Verzeichnis darzustellen.

Sie können auch Bilder anzeigen lassen, während Musik wiedergegeben wird, indem Sie z. B. während der Musikwiederga-



be den Dateityp wechseln (mit der Taste 0) und dann eine Diashow starten.

7.5.2 Datenträger

Im Untermenü Datenträger werden Ihnen verschiedene Eigenschaften des angeschlossenen USB-Datenträgers angezeigt. Sie haben hier die Möglichkeit, den angeschlossenen USB-Datenträger zu formatieren oder vorhandene Partitionen als Standardverzeichnisse für TV-Aufnahmen und Timeshift-Dateien festzulegen. Außerdem können Sie verschiedene Einstellungen für die Video-Aufzeichnung vornehmen.

1. Drücken Sie die Taste MENU.

2. Wählen Sie PVR - Datenträger und

bestätigen Sie mit OK. Das Fenster Datenträger-Information öffnet sich.

68 smart CX01

7.5.2.1 Anzeige



Listeneintrag Bedeutung

Erweiterte Einstellungen und Funktionen

Volume

Total Size: Gesamtspeicherplatz, z. B. 3.72G bytes (für einen 4GB-Stick)

Free Size: Freier Speicherplatz auf dem Datenträger (in GB)

Rec Size: Für TV-Aufnahmen und Timeshift-Dateien bereits belegter Spei-

TMS Size Für Timeshift-Betrieb verbrauchter Speicherplatz

File System Dateisystem des Datenträgers (FAT32 oder NTFS)

Name des Datenträgers [uda1]Name

cherplatz

7.5.2.2 Datenträger formatieren

1. Drücken Sie die gelbe Funktionstaste.

2. Wählen Sie im eingeblendeten Fenster unter Disk Mode mit den Tasten

/ und / das gewünschte Dateisystem. Eine Auswahl der mögli-

chen Dateisysteme wird angezeigt (FAT32 und NTFS).

Prinzipiell ist NTFS die bessere Wahl, wird aber von älteren PCBetriebssystemen (z. B. Windows98) nicht unterstützt.

smart empfiehlt daher aus Kompatibilitätsgründen, das Datei-



system FAT32 zu verwenden. Unter FAT32 ist die Größe einzelner Dateien auf 4GB begrenzt. Überschreitet eine Aufnahme diese Dateigröße, wird die Datei automatisch in mehrere Teile aufgeteilt.

7.5.2.3 Standardpartitionen festlegen

Der Menüpunkt Einstellungen dient dazu, Standardpartitionen für TV-Aufnahmen und Timeshift-Dateien festzulegen.

1. Wählen Sie mit den Tasten / und / , sowie / PR+ und / PR-

den Datenträger oder die Partition aus, für den Sie die Verwendung definieren wollen.

2. Drücken Sie die blaue L/R-Taste. Ein neues Fenster DVR Set öffnet sich.

smart CX01 69

Erweiterte Einstellungen und Funktionen



3. Wählen Sie mit den Tasten / und / , wie Sie den Datenträger be-

nutzen wollen:

 REC & TMS: die Partition wird sowohl für Aufnahme, als auch für Timeshift

benutzt.

 Record: die gewählte Partition wird nur für Aufnahme benutzt.  Timeshift: die gewählte Partition wird nur für Timeshift benutzt.

7.5.3 PVR Konfiguration

Ein Persönlicher Videorekorder (engl. Personal Video Recorder) ist ein Videorekorder der die Möglichkeit bietet Video- oder Audioinformationen auf einem digitalen Speichermedium (z.B. einer Festplatte) zu sichern.

 Wählen Sie Timeshift Betrieb, um mit den Tasten / und / einzu-

stellen, ob Timeshift-Aufnahmen (s. Seite 42, Zeitversetztes Fernsehen (Timeshift)) beim Drücken der -Taste automatisch beginnen soll, oder ob Timeshift deaktiviert sein soll.

 Wählen Sie Timeshift Aufnahme, um mit den Tasten / und /

einzustellen, ob die Timeshift-Aufnahmen auf dem USB-Datenträger gespeichert werden sollen, wenn Sie die Aufnahme-Taste drücken.

Bei Ein wird, wenn Sie die Aufnahme-Taste drücken, nicht nur ab diesem Zeitpunkt aufgenommen, sondern es wird auch die bisherige Timeshift-Datei zur Aufnahme hinzugefügt.



 Wählen Sie Sprung, um mit den Tasten / und / einzustellen, wie

groß bei der Wiedergabe einer Aufnahme der Sprungabstand sein soll.

 Wählen Sie PS-Aufnahme, um mit den Tasten / und / einzustel-

len, dass Aufnahmen statt im TS-Format im PS-Format gemacht werden.

PS: Program Stream (reines Programm) oder TS: Transport Stream (nimmt zusätzlich noch EPG und TXT mit auf).

70 smart CX01

Bei Aus wird, wenn Sie die Aufnahme-Taste drücken, ab diesem Zeitpunkt aufgenommen. Die bisherige Timeshift-Datei wird nicht zur Aufnahme hinzugefügt („normale“ Sofortaufnahme).

Erweiterte Einstellungen und Funktionen



Der Speicherbedarf bei Aufnahmen beträgt für SD Aufnahmen (standardauflösende Sender) ca. 40 MB pro Minute (2,5 GB /



 Wählen Sie Aufn. Früher starten, um mit den Tasten / und /

einzustellen, welche Zeit zwischen 1 und 5 Minuten eine Aufnahme früher beginnen soll, als dies in den Timer-Einstellungen festgelegt ist.

 Wählen Sie Aufn. Später beenden, um mit den Tasten / und /

einzustellen, welche Zeit zwischen 1 und 5 Minuten eine Aufnahme später enden soll, als dies in den Timer-Einstellungen festgelegt ist.



Stunde), bei HD Aufnahmen (hochauflösende Sender) ca. 120 MB pro Minute (7,0 GB / Stunde).

Bei EPG-Timer-Programmierung werden die exakten Anfangsund Endezeiten einer Sendung zur Programmierung einer Aufnahme benutzt. Dass bei verfrüht oder verspätet beginnenden Sendungen dann Anfang oder Schluss einer Aufnahme fehlen, kann mit den Funktionen Aufn. Früher starten und Aufn. Später beenden verhindert werden.

smart CX01 71

Betrieb in einem Unikabel-System



8 Betrieb in einem Unikabel-System

8.1 Über Unikabel

Der HDTV Receiver smart CX01 ermöglicht es, den Empfangsmodus auf den Unikabel-Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen.

Dazu muss an jedem Receiver im Einstellungsmenü ein eigener ZF-Kanal und eine dazugehörige Frequenz eingestellt werden.

Die Zuordnung von Kanälen und Frequenzen ist abhängig von den verwendeten LNBs bzw. Multischaltern.

Das Datenblatt und die technische Dokumentation Ihres LNB und/oder Multischalters enthalten eine Zuordnungstabelle ähnlich der folgenden.

8.2 Zuordnung ZF-Kanäle und Frequenzen

Receiver ZF-Kanal Beispiel-Frequenz (MHz) Frequenz (MHz)

Receiver 1 1 1284

Receiver 2 2 1400

Receiver 3 3 1516

Receiver 4 4 1632

Receiver 5 5 1748

Receiver 6 6 1864

Receiver 7 7 1980

Receiver 8 8 2096

 Tragen Sie in der letzten Spalte der Tabelle die Frequenzen Ih-

rer Empfangsanlage nach, damit Sie immer alle relevanten In-



72 smart CX01

formationen auf einen Blick haben. Als Faustregel gilt: höchste Frequenz  kürzester Kabelweg.

Betrieb in einem Unikabel-System

8.3 Installation

Wenn der Receiver an eine UnikabelAnlage angeschlossen ist, dann bricht die RAPS-Installation automatisch ab. Das nebenstehende Fensteröffnet sich.

1. Drücken Sie die rote Funktionstas-

te (SHIFT), um das Untermenü Antenneneinstellung zu öffnen.

2. Wählen Sie den Menüpunkt LNB

Frequenz aus, um Einkabel (9750-

10600) einzustellen.

3. Drücken Sie die grüne Funktions-

taste, um das Fenster ZF setzen zu öffnen.

4. Wählen Sie den Menüpunkt ZF-

Kanal aus und stellen Sie die ZFKanäle ein (bei Kanal 1 beginnen; je einen der ZF-Kanäle in aufsteigender Reihenfolge den angeschlossenen Receivern zuweisen).

5. Wählen Sie den Menüpunkt ZF-Frequenz aus, um die zum ZF-Kanal zugehörige

Frequenz (siehe Zuordnungstabelle) einzustellen.

6. Wählen Sie den Menüpunkt Sat.-Position aus, um die jeweilige Satellitenpositi-

on einzustellen.

7. Markieren Sie die Schaltfläche Speichern und drücken Sie OK, um Ihre Angaben

zu speichern und zum Untermenü Antenneneinstellung zurückzukehren oder markieren Sie die Schaltfläche Abbruch und drücken Sie OK, um die bisherigen Eingaben in diesem Fenster zu verwerfen und ohne zu speichern zum Untermenü Antenneneinstellung zurückzukehren.

smart CX01 73

Reinigen

8. Drücken Sie die rote Funktionstas-

te, um das Fenster ZF ändern zu öffnen.

9. Verlassen Sie das Menü mit EXIT

(die Einstellungen werden gespeichert). Die RAPS-Installation wird automatisch fortgesetzt.

9 Reinigen

Bei der Reinigung des Receivers besteht die Gefahr eines Stromschlags!

 Ziehen Sie vor dem Reinigen den Netzstecker aus der Netz-

steckdose.

WARNUNG!

 Reinigen Sie den Receiver niemals mit einem nassen Tuch.  Stellen Sie sicher, dass keine Flüssigkeit in den Receiver ge-

langt.

Bei der Reinigung des Receivers besteht die Gefahr der Beschädigung des Receivers!

 Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel

wie Benzin oder Verdünnung.

ACHTUNG!

 Reinigen Sie das Gehäuse des Receivers mit einem trockenen

Tuch.

10 Transport und Außerbetriebnahme

So gehen Sie vor, wenn Sie den Receiver transportieren oder ihn nicht mehr benutzen wollen:

1. Trennen Sie den Receiver und alle angeschlossenen Geräte von der Stromver-

sorgung.

74 smart CX01

Störungsbehebung

2. Ziehen Sie alle am Receiver angeschlossenen Kabel heraus.

3. Nehmen Sie die Batterien aus der Fernbedienung.

4. Legen Sie den Receiver, die Kabel und die Fernbedienung in die Originalverpa-

ckung.

5. Lagern Sie den Receiver und die Zubehörteile an einem trockenen und staub-

freien Ort.

6. Schützen Sie den Receiver vor Frost.

11 Störungsbehebung

Dieser Abschnitt enthält eine Liste allgemeiner Fehler, die beim Betrieb des Receivers auftreten können. Zu jedem Fehler sind eine mögliche Ursache und eine Behebungsmöglichkeit aufgeführt.

Symptom Mögliche Ursache (n) Abhilfe

Das Display leuchtet nicht.

Kein Ton oder Bild,

am Receiver leuchtet

die rote LED.

Kein Ton oder Bild. Kein oder nur ein schwaches

Das TV-Gerät zeigt

kein Bild an.

Bild nur schwarzweiß

und/oder TV-Gerät

synchronisiert nicht

richtig.

Das Stromkabel ist nicht angeschlossen.

Der Netz-Schalter ist nicht eingeschaltet.

Der Receiver ist im StandbyBetrieb.

Signal.

Das System ist nicht korrekt angeschlossen.

Das Video-Format Ihres Receivers ist nicht korrekt eingestellt

Schließen Sie das Stromkabel an die Netz-Steckdose an.

Schalten Sie den Netz-Schalter ein.

Drücken Sie die POWER-Taste, um den Receiver einzuschalten.

Prüfen Sie die Kabelverbindungen zum Receiver und vom Receiver zu den angeschlossenen Geräten und schließen Sie die Kabel nötigenfalls richtig an.

Prüfen Sie den Anschluss des Kabels und schließen Sie das Kabel ggf. richtig an.

Passen Sie die Fernsehnorm des Receivers der des TV-Geräts an.

smart CX01 75

Entsorgung

Symptom Mögliche Ursache (n) Abhilfe

Die Fernbedienung

funktioniert nicht.

Display blinkt Kurzschluss am Antennen-

Die Batterien sind verbraucht.

Die Fernbedienung ist falsch ausgerichtet.

eingang.

Ersetzen Sie die Batterien durch frische.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers.

Ziehen Sie den Antennen-Stecker vom LNB-Eingang ab und prüfen Sie diesen.

Vergewissern Sie sich, dass Ihre Antennenanlage ordnungsgemäß installiert ist.

Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese kann ganz einfach über Satellit oder von der Webseite www.smart-electronic.de geladen werden.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler.

Servicehotline Wenn Sie Probleme mit der Technik, mit den Anschlüssen oder grundsätzliche

Einstellungsfragen haben:

Service-Hotline: +49 180 5 935211 (0,14 €/min. aus dem deutschen Festnetz,

max. 0,42 €/min. aus den Mobilfunknetzen) oder

+49 7724 9478354 Telefax: +49 7724 9478333 E-Mail: service@smart-electronic.de Internet: www.smart-electronic.de

12 Entsorgung

 Werfen Sie den Receiver und die Batterien keinesfalls in den

normalen Hausmüll!

ACHTUNG!

76 smart CX01

Technische Daten





 Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindever-

waltung nach Möglichkeiten einer umwelt- und sachge-



rechten Entsorgung des Geräts.

 Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.

Das WEEE

-Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt.

 Entsorgen Sie dieses Gerät nicht über den Hausmüll, sondern

bringen Sie es zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof).

Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Helfen Sie mit, die Umwelt zu erhalten, in der wir leben!

13 Technische Daten

13.1 Allgemeine Informationen

 HDTV 1080p  Unikabelfähig  Standby Save Energy Modus  Kanalsortierung:

Alpha / Num. / Genre / HDTV / Sat

Eingangsfrequenzbereich 950 ~ 2150 MHz

Eingangsimpedanz 75Ω

WEEE = Waste Electrical and Electronic Equipment (engl.) = Elektro- und Elektronikgeräte-Abfall. Die WEEE-Richtlinie ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen an Elektronikschrott.

smart CX01 77

RAPS

 Favoritenlisten  EPG  JPEG und MP3 Wiedergabe

Technische Daten

Eingangspegel -25 ~ -65 dBm

13.2 Fernbedienung

Reichweite bis 7 m

Batterien 2x Typ AAA

13.3 Netzteil

Stromverbrauch im Standby unter 1 W

Netzspannung 175 - 250 V ~, 50/60 Hz

13.4 Anschlüsse

Datenträgerschnittstellen USB 2.0

Antenneneingang F-Stecker

Tuner-LOOP THROUGH F-Stecker

Service RS232

Audio-Ausgang 1 x Stereo

1 x Digital Audio

Video-Ausgang 1x HDMI

1 x Scart-Buchse (EURO AV)

13.5 Temperatur

Betriebstemperatur +5° C bis +40° C

Lagerungstemperatur -40° C bis +65° C

13.6 Abmessungen und Gewicht

Breite 260 mm

Höhe 45 mm

Tiefe 145 mm

Gewicht ca. 1 kg

78 smart CX01

Konformitätserklärung

14 Konformitätserklärung

Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Germany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

 EN 55013:  EN 55020:  EN 61000-3-2:  EN 61000-3-3:

 Niederspannungsrichtlinie 2006/95/EG

 EN 60065

2001 + A1: 2003 + A2: 2006 2007

2006 + A1:2009 + A2:2009 2008

: 2002 + A1: 2006 + A11: 2008

smart CX01 79

Doc-ID 11032801

smart electronic CX01 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
