SMARTEK STC-3640 User Manual [ru]

Уличная телекамера STC-3640

с режимом “День/Ночь”

и ИК-подсветкой.

Инструкция по эксплуатации

2008 г.

- 1 -

Содержание

Технические характеристики……………………………………… 03

Инструкции по технике безопасности………………………….. 04

Предупреждения……………………………………………………... 04

Предостережения……………………………………………………. 05

Техническое описание……………………………………………… 06

Оснастка…………………………………………………………………07

Способ монтажа……………………………………………………… 08

Описание органов управления…………………………………… 09

Габаритные размеры………………………………………............. 10

Спецификация………………………………………………………….11

Устранение неполадок……………………………………………… 12

- 2 -

Технические характеристики

1. Разрешение более 520ТВЛ в цветном изображении.

2. Дальность ИК подсветки ночью – до 40м.

3. Эксплуатация при температурах до -40°С.

4. Телекамера защищена от воздействия атмосферных осадков в виде дождя
и снега (класс защиты IP66).

5. Корпус телекамеры изготовлен из алюминиевого сплава, чтобы
противостоять ржавчине и коррозии в течение длительного времени.

6. Данная телекамера снабжена специальным объективом «IR-corrected»,

который обеспечивает правильную фокусировку изображения независимо
от условий наблюдения (ИК-излучение или видимый свет).

7. Противосолнечный козырек, смонтированный на телекамере, защищает от
солнечных бликов.

8. Значение диафрагмы объектива, компенсация встречной засветки и
мощность ИК-подсветки могут контролироваться с помощью
переключателей, расположенных под защитной крышкой.

9. Кабели электропитания и видеосигнала прокладываются методом скрытой
проводки (Кронштейн со сквозной проводкой).

- 3 -

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед тем как осуществлять любые работы по установке телекамеры,
внимательно изучите эту инструкцию по эксплуатации для безопасной
работы с изделием.

Описание размещенных символов

WARNING – ОПАСНО ДЛЯ ЖИЗНИ

Символ указывает на возможность получения серьезной травмы

или смертельного исхода

CAUTION – ОСТОРОЖНО

Символ указывает на возможность получения серьезной травмы

или нанесения материального ущерба

ПРЕДУПРЕЖДЕНИЯ

Перед началом работы с телекамерой изучите инструкцию по
эксплуатации и сохраните её для обращений к описанию в
будущем.

Запрещается направлять луч света от ИК диодов
непосредственно в глаза.

Запрещается крепление телекамеры на непрочной поверхности.
Непрочная поверхность может стать причиной отрыва камеры
или нести другие опасности.

Запрещается подключать телекамеру к несоответствующему
источнику напряжения, т.к. это может привести к возгоранию или
поражению электрическим током (12 В постоянного тока или
постоянного / переменного тока).

Запрещается производить разборку или заниматься переделкой
телекамеры, поскольку это может привести к возгоранию,
поражению электрическим током или быть источником других
опасностей.

Прекратите эксплуатацию телекамеры при обнаружении сбоев в
её работе, таких как появление дыма или её чрезмерного
перегрева, поскольку это может вызвать возгорание или
поражение электрическим током.

- 4 -

ПРЕДОСТЕРЕЖЕНИЯ

Запрещается подносить опасные предметы (например,
магниты) к телекамере.

Запрещается класть камеру на неустойчивую поверхность
или стол.

Кабеля электропитания и видеокабеля должны находиться
всегда в распутанном состоянии. Следите, чтобы кабеля не
были стянуты друг с другом или переплетались.

Эксплуатируйте телекамеру в пределах указанных
температурных режимов и электрических характеристик.

Допускайте к установке телекамеры только
квалифицированного техника.

Запрещается самостоятельно производить разборку
телекамеры. В случае возникновения технических проблем,
пожалуйста, обратитесь в центр послепродажного
обслуживания или в компанию, где вы купили эту
телекамеру.

При возникновении нижеуказанных ситуаций, выключите
телекамеру и выньте соединительный разъем из гнезда.

1) Если поврежден разъем электропитания или видеоразъем.

2) Если телекамера получила повреждения или её уронили.

3) Если телекамера не работает, хотя её установка была произведена

согласно указаний инструкции.

Пожалуйста, обратитесь в компанию, где вы купили телекамеру, если вам неясно,
как решить какую-либо техническую проблему.

Если эксплуатация телекамеры прекращается окончательно, то
следует передать его на местное перерабатывающее
предприятие для дальнейших работ по утилизации, которые не
принесут вреда окружающей среде.

- 5 -

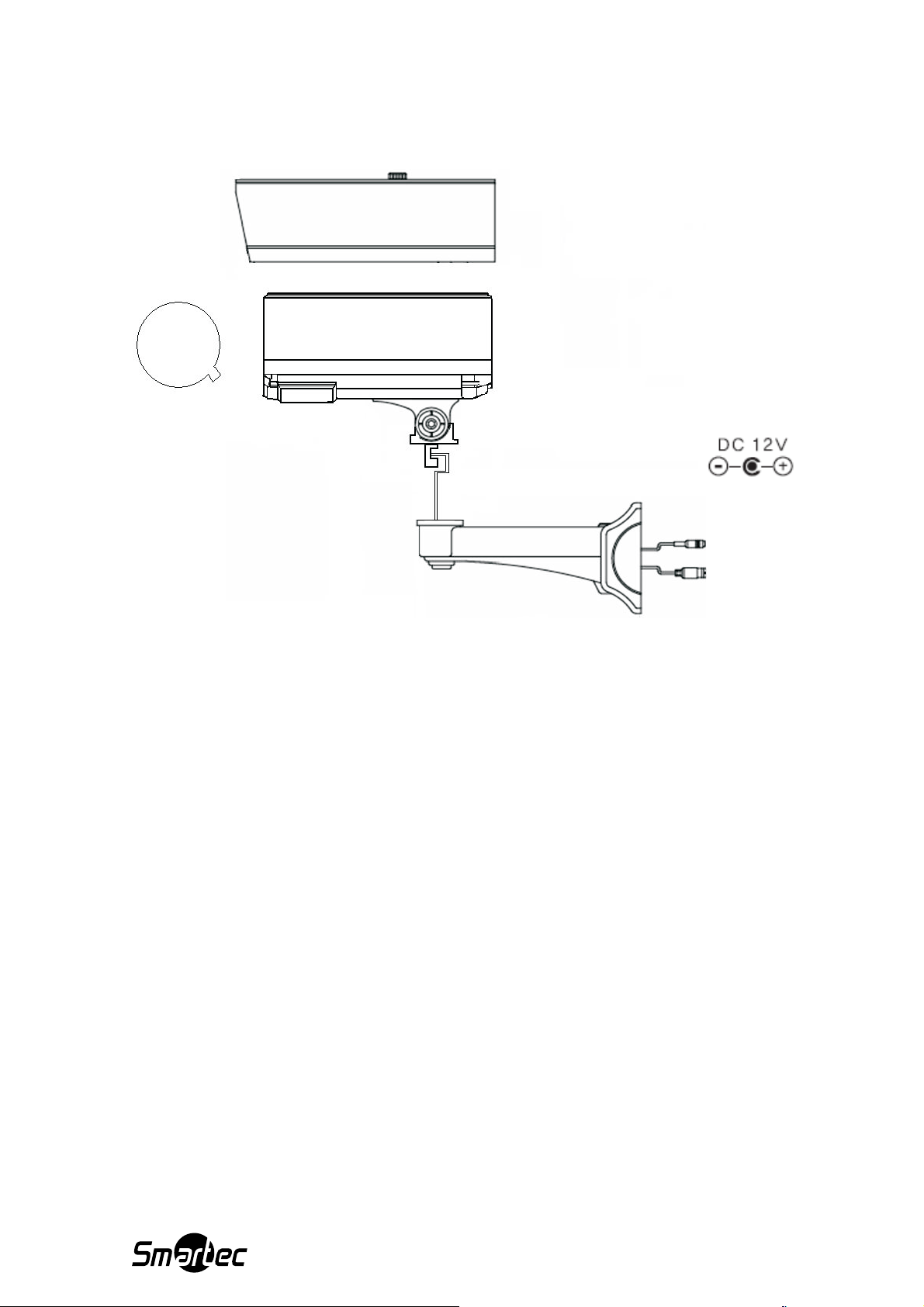

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

рпу

р

к

Крепежный болт
↓

← Солнцезащитный козырек

↑
Защитная пленка
(Удалить перед началом

эксплуатации телекамеры)

Возможна подача питания 24 В переменного тока или 12 В постоянного тока.

← Ко

↑
Кронштейн

с

Разъем питания 12В

Кабель элект

Видео

абель

опитания

- 6 -

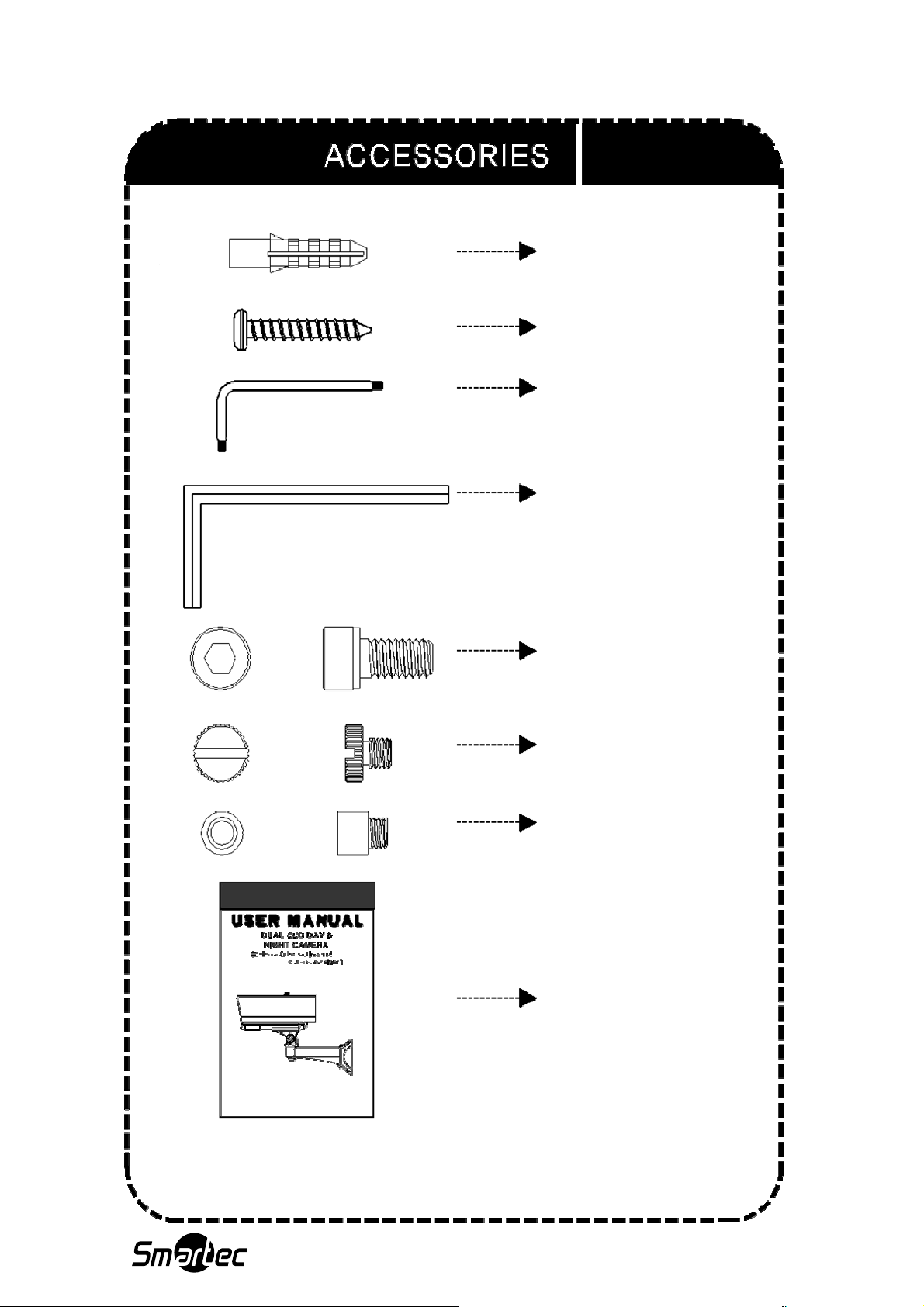

ОСНАСТКА

Дюбеля 8х35 4EA

Саморез 6х35 TP1 4EA

Звездообразный ключ T10
тип 1EA

Шестигранный ключ 6.0 мм
тип 1ЕА

Болт М8х12 1ЕА с гнездом
для шестигранной головки

Болт ¼ дюйма, крупная
резьба, длина=6мм 1ЕА

Болт опоры ¼ дюйма, 1ЕА

Инструкция по эксплуатации

- 7 -

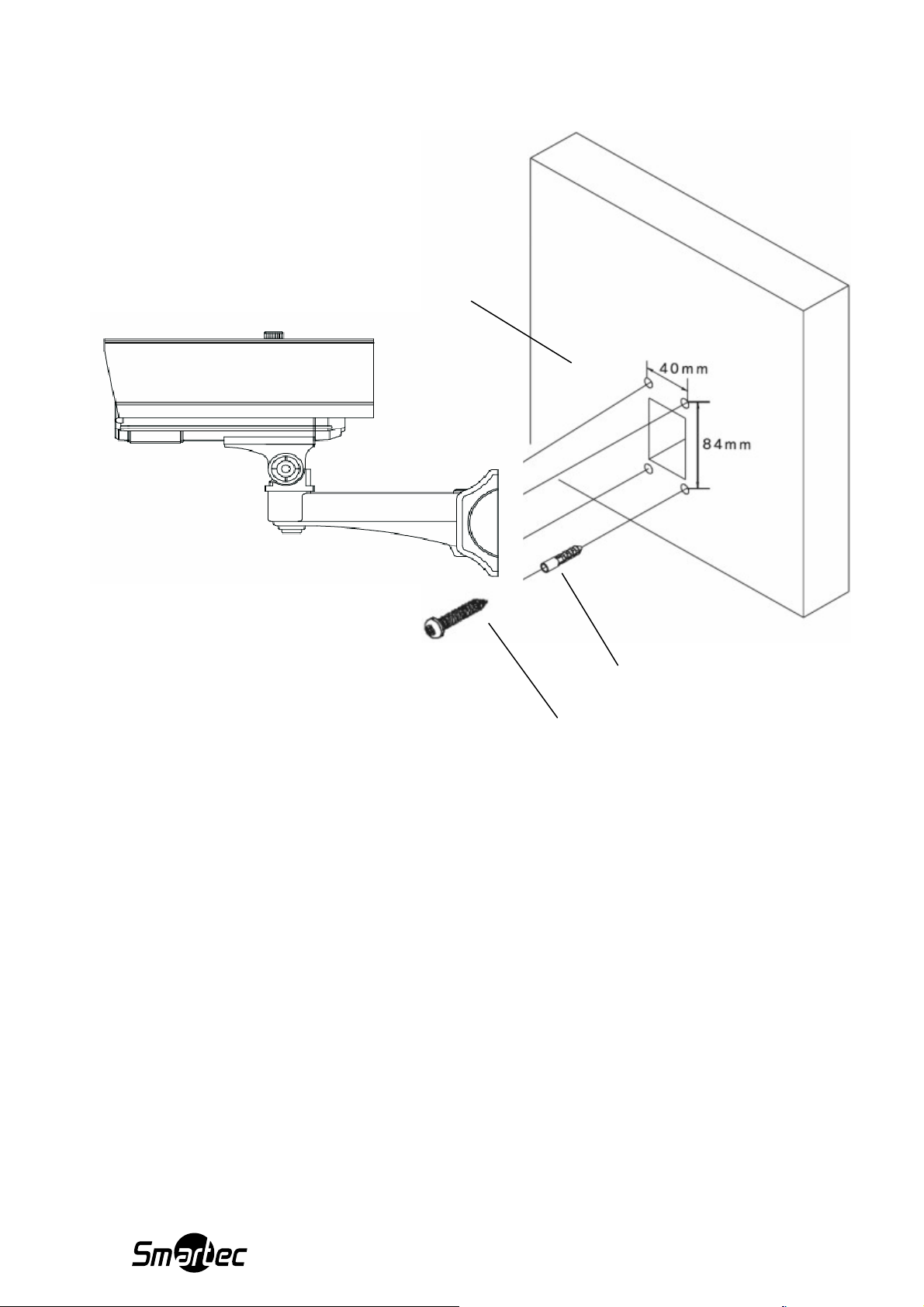

СПОСОБ МОНТАЖА

Стена

Дюбель 8х35 (4ЕА)

Винт ТР1 6х35 (4ЕА)

1. Просверлите отверстие в стене.

2. Вставьте пластиковые дюбеля.

3. Закрутите саморезы.

- 8 -

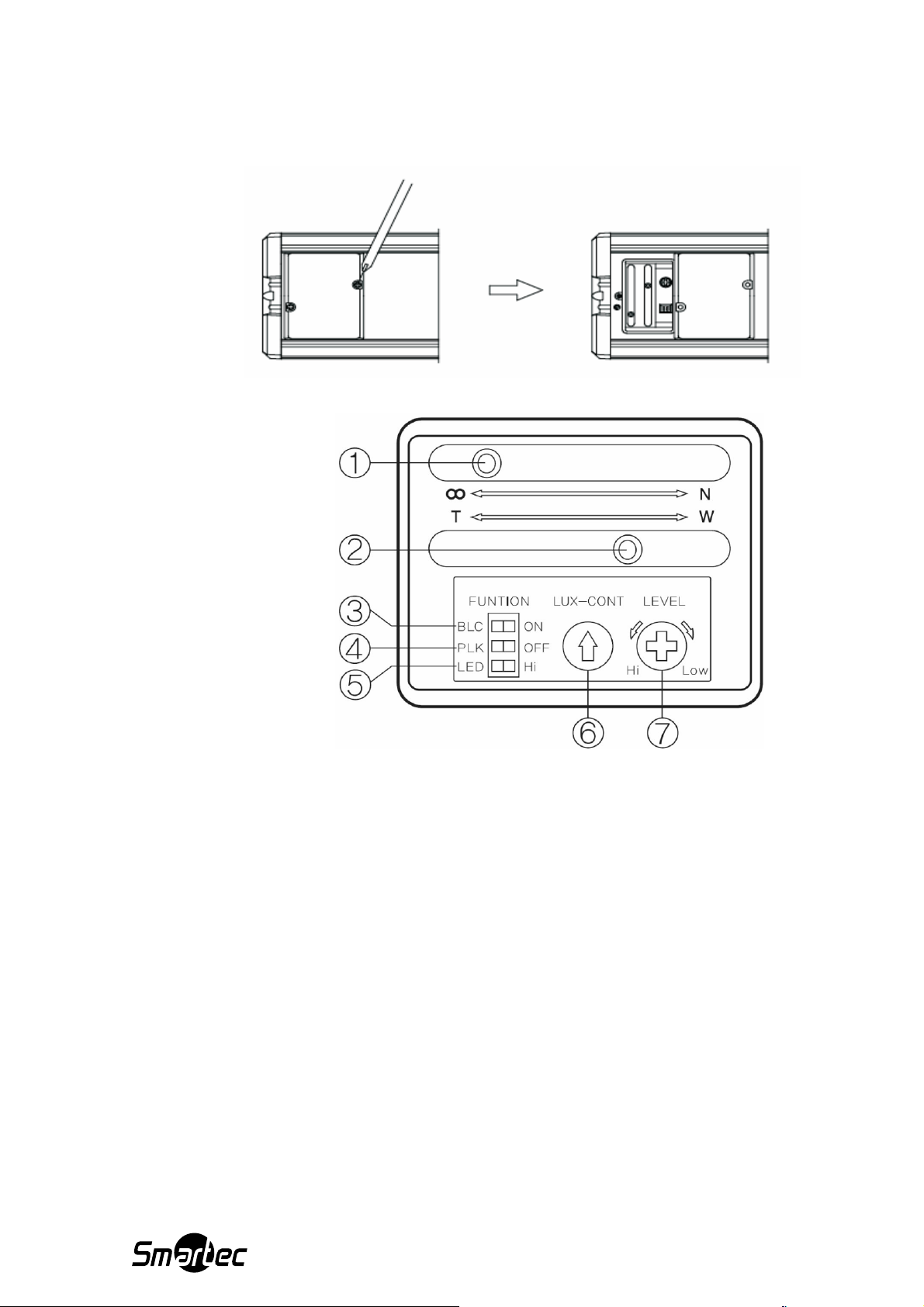

ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Сдвиньте крышку

1. Регулировка фокуса объектива.

2. Регулировка увеличения.

3. BLC: Переключатель компенсации встречной засветки.

4. FLK: Включение уменьшения мерцания.

5. LED: Переключатель мощности (стандартная / высокая) ИК-излучателя.

6. LUX CONT: Регулятор уровня освещенности.

0: Только цвет 1: 3 лк 2: 6 лк

3: 9 лк 4: 12 лк 5: 15 лк

6: 18 лк 7: 21 лк 8: 24 лк

9: 27 лк

7. LEVEL: Регулировка уровня автодиафрагмы.

- 9 -

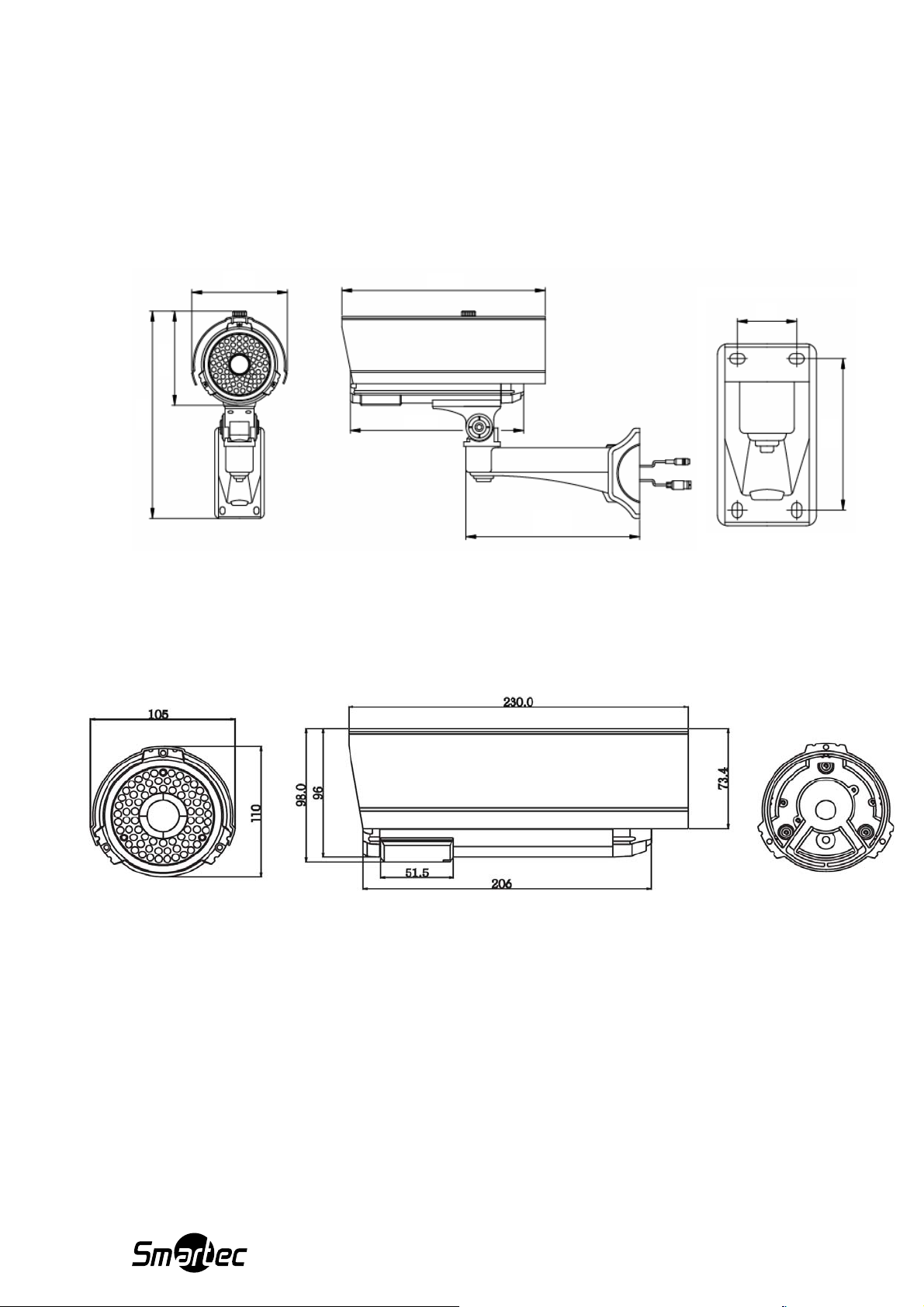

ГАБАРИТНЫЕ РАЗМЕРЫ

247мм

105мм

206мм

230мм

234мм

40мм

84мм

- 10 -

СПЕЦИФИКАЦИЯ

Тип

Уличная телекамера с ИК-подсветкой и
режимом День/Ночь.

Датчик изображения
Количество фактических пикселей
Размер ПЗС-матрицы
Разрешение
Минимальная освещенность

ПЗС-матрица Sony Super HAD 1/3 дюйма.
752(Н) х 582(V) пикс. (стандарт PAL)

6.5 mm(H) x 6.25(V)
Более 520 твл

0.05лк / F1.2 / 40IRE – ИК подсветка
выключена,
0 лк (0-40м) – ИК подсветка включена

Тип синхронизации
Система развертки
Частота развертки (по горизонтали)
Частота развертки (по вертикали)
Выходной видеосигнал

Внутренняя
Чересстрочная развертка

PAL 15.625 кГц
PAL 50 Гц

1.1Vp-p (отрицательная синхронизация)
Оконечная нагрузка 75 Ω

Показатель гамма
Отношение сигнал/шум
Регулировка уровня видеосигнала
Компенсация встречной засветки
Включение подавления мерцания
Режим “День-Ночь”

0.45

Более 48 дБ (АРУ отключена)
Автоматическая (0-18дБ)
Вкл./Выкл.
Вкл./Выкл.
Автоматический (встроенный датчик
освещенности), отключаемый

Скорость электронного затвора
Участок замеряемого освещения
для встречной засветки
Блок питания

1/50 – 1/100000

Средняя замеряемая освещенность
области обзора телекамеры
12В стабилизированного постоянного
тока или блок питания с переменным
током 24В

Потребляемый ток

Обычная эксплуатация (в цветном
режиме): Макс. 190 мА (при 12 В
постоянного тока)
При включенной ИК подсветке и
подогреве: макс. 1,2 А (при 12 В
постоянного тока).

Температура эксплуатации
Температура хранения
Светодиоды
Объектив

-40 0С ~ 500С

-20 0С ~ 600С
70 ИК диодов (850 нм)

Вариообъектив с АРД и переменным
фокусным расстоянием 4-9мм (9-22мм
для версии LR)

Габаритные размеры, мм
Вес, кг

105 (ширина) х 110 (высота) х 230 (длина)
Нетто: 2,4 / Брутто: 3,0

*В данную спецификацию могут вноситься изменения без предварительного
извещения с целью улучшения технических характеристик телекамеры.

- 11 -

УСТРАНЕНИЕ НЕПОЛАДОК

Проблема Решение

Изображение не появляется на экране

монитора.

Изображение на экране монитора

тусклое.

Изображение на экране монитора

мерцает.

Контраст на экране монитора слишком

слабый.

Проверьте наличие питания камеры и

исправность линии видеосигнала.

Не запачкано ли обзорное окошко

камеры. Если обнаружите грязь, то

протрите объектив мягкой и чистой

тканью. Проверьте настройку уровеня

АРД.

Вероятно, камера направлена

непосредственно на солнечный свет

или флуоресцентное освещение.

Включите подавление мерцания.

Отрегулируйте контраст с помощью

кнопок на мониторе.

*Если вы не сможете решить какую-либо техническую проблему, пожалуйста,

свяжитесь с отделом технической поддержки компании-поставщика

оборудования.
