ПРОФЕССИОНАЛЬНАЯ КАМЕРА

НАРУЖНОГО НАБЛЮДЕНИЯ

С РЕЖИМОМ ДЕНЬ/НОЧЬ

SMARTEC STC-3080 ULTIMATE

Инструкция по эксплуатации

2009 г.

Основные технические характеристики камеры

1. Высокая чувствительность камеры (0.001люкс F1.4, 50 IRE в ч/б
изображении) достигается благодаря применению современной ПЗС­матрицы Sony SuperHAD II и процессора DSP нового поколения.

2. Разрешение: 700 ТВЛ (черно-белое) и 580 ТВЛ (в цветном изображении).

3. Возможность круглосуточного видеонаблюдения за счет механически
сдвигаемого ИК-фильтра и цифрового шумоподавления.

4. Управление всеми функциями и настройками доступно посредством
экранного меню.

ПРЕДОСТРЕЖЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ:

С целью соблюдения мер безопасности, пожалуйста, следуйте нижеуказанным
инструкциям.

Перед тем как осуществлять любые работы по установке телекамеры,
внимательно изучите эту инструкцию по эксплуатации для безопасной работы с
камерой.

WARNING – ОПАСНО ДЛЯ ЖИЗНИ!

Символ указывает на возможность получения серьезной травмы

или смертельного исхода

ПРЕДУПРЕЖДЕНИЯ:

1. Запрещается самостоятельно разбирать камеру. При возникновении
неполадок с камерой, пожалуйста, обращайтесь к поставщику охранных
услуг или в торговое предприятие, где было приобретено оборудование.

2. Подключайтесь к электропитанию, только от стабилизированного источника
электропитания.

3. Запрещается производить разборку или заниматься переделкой
телекамеры, поскольку это может привести к возгоранию, поражению
электрическим током или быть источником других опасностей.

Если эксплуатация телекамеры прекращается окончательно, то следует
передать её на местное перерабатывающее предприятие для дальнейших
работ по утилизации, которые не нанесут вреда окружающей среде.

2

Содержание

Основные технические характеристики камеры и предупреждения…………...2

Настройка камеры, подключение объектива…………………………...…………….4

Комплект поставки…..………………………………………………….............................5

Установка и подключение……………………………...................................................6

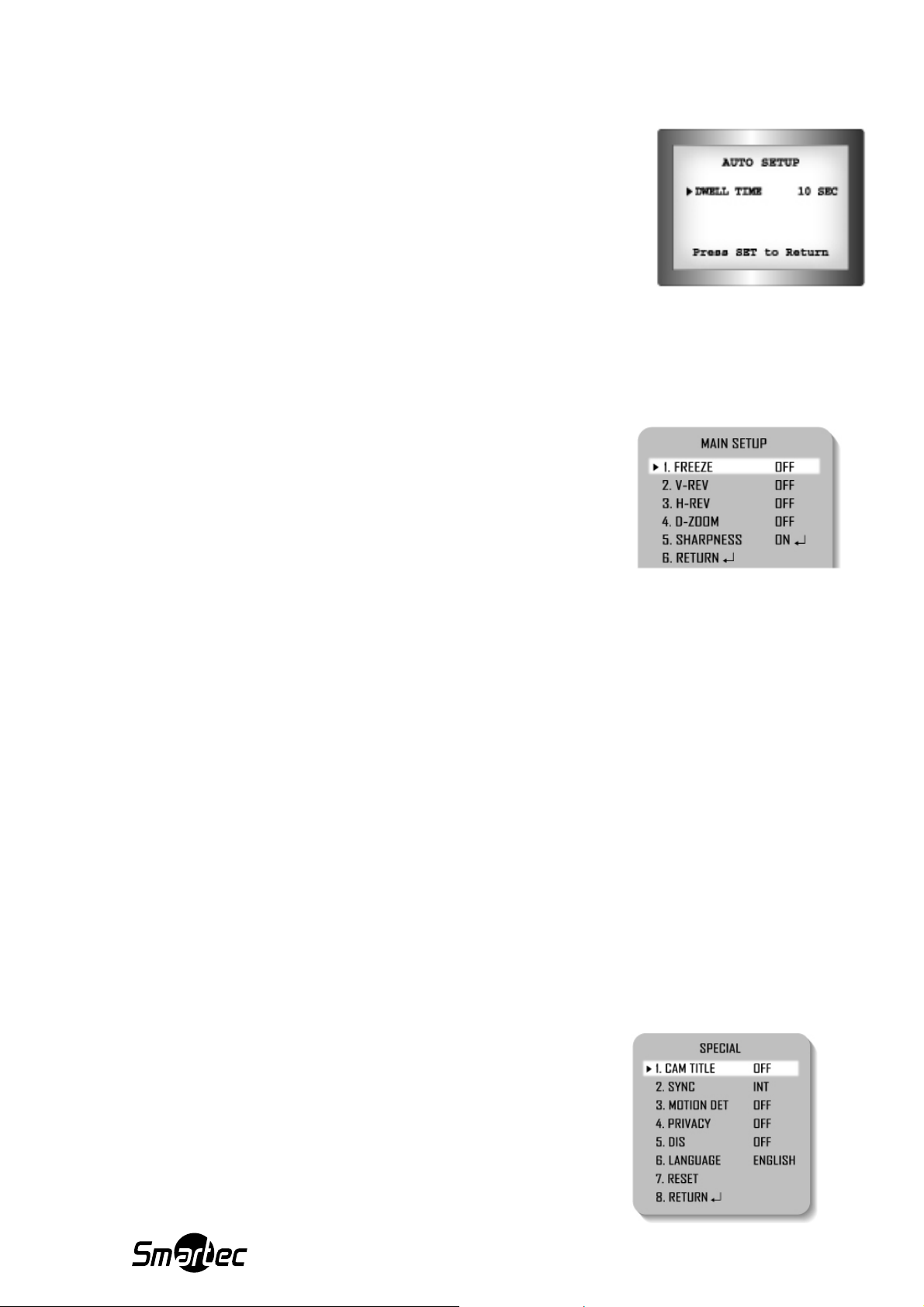

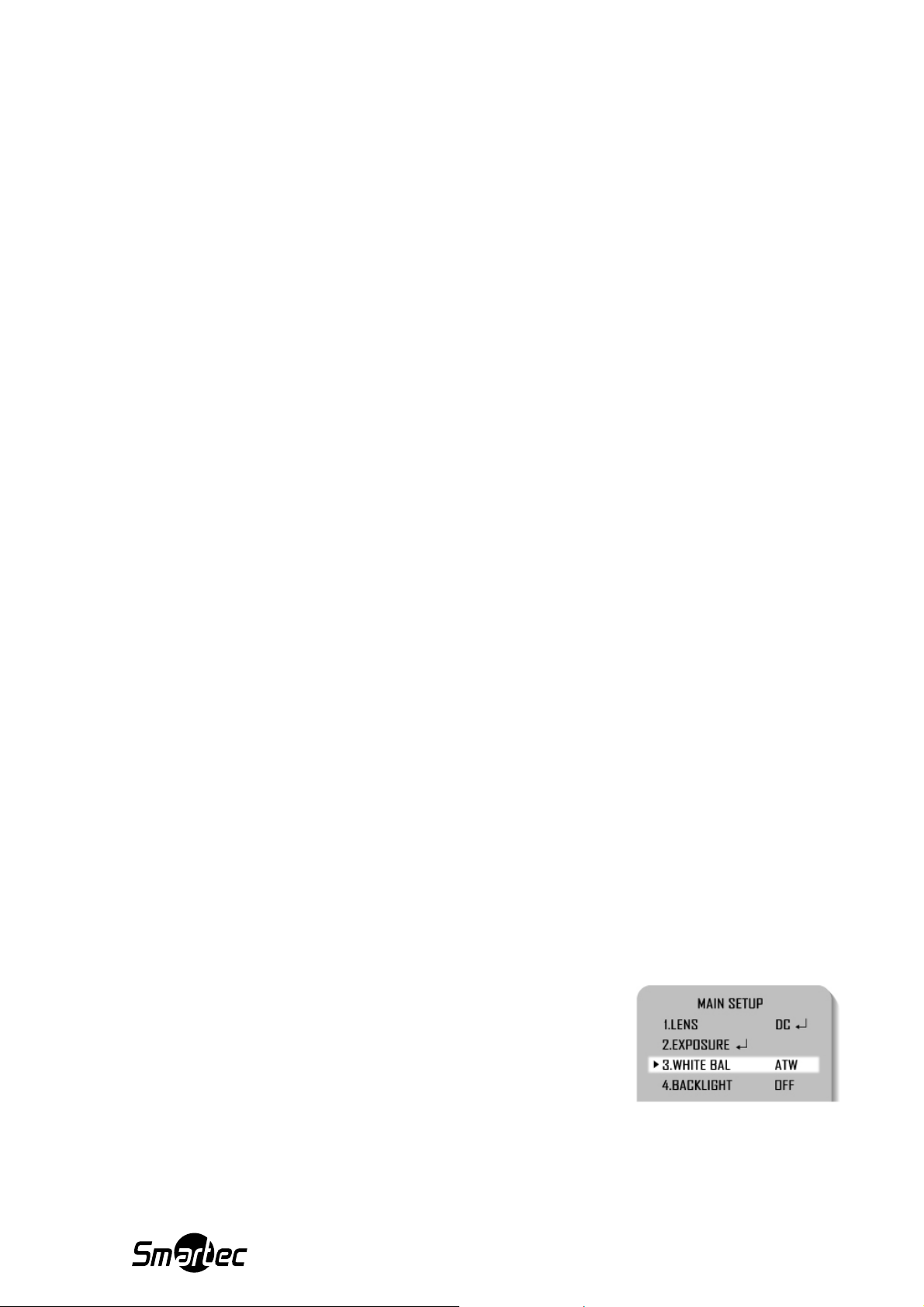

Меню настройки, структура меню……………………………………………….............7

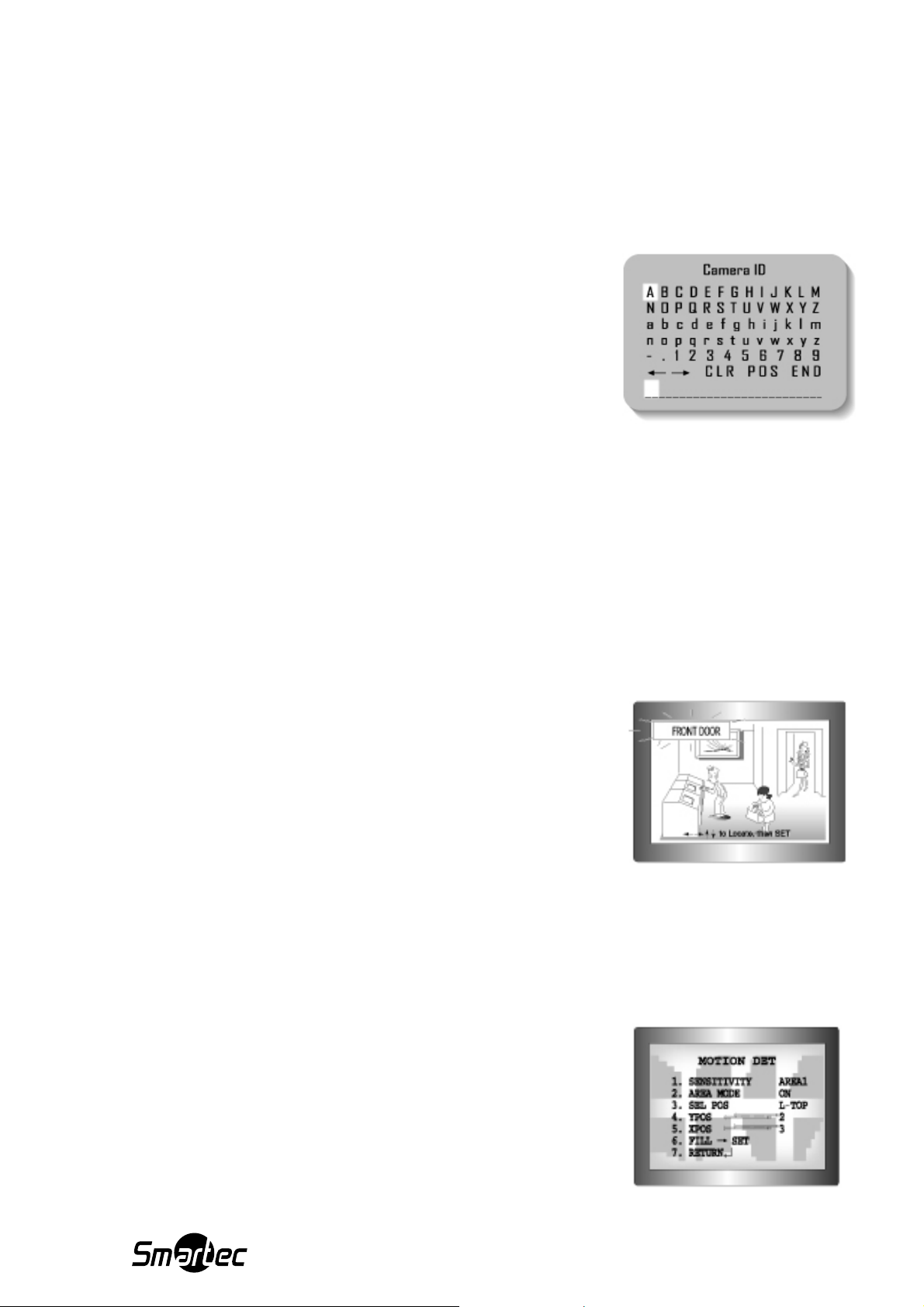

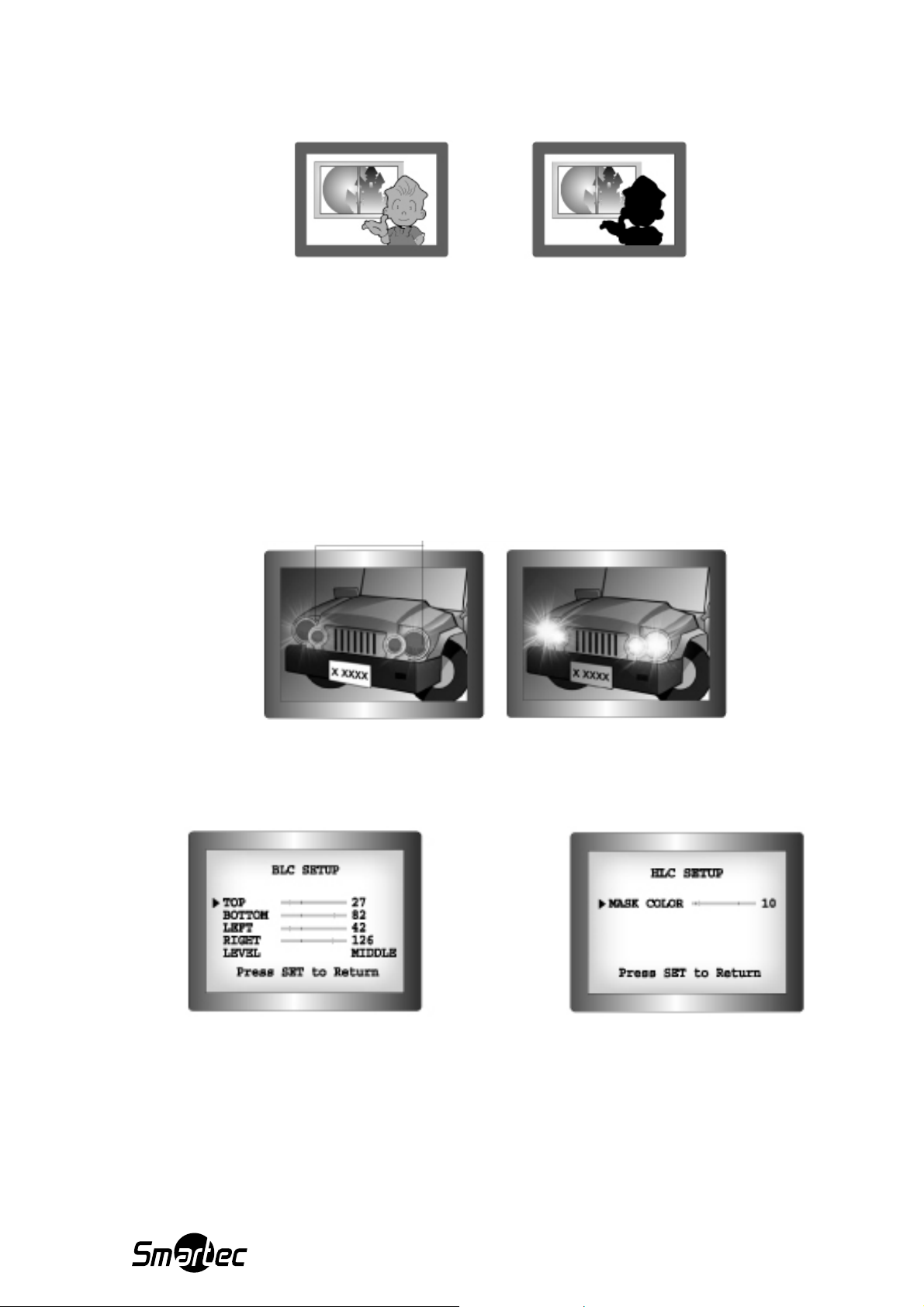

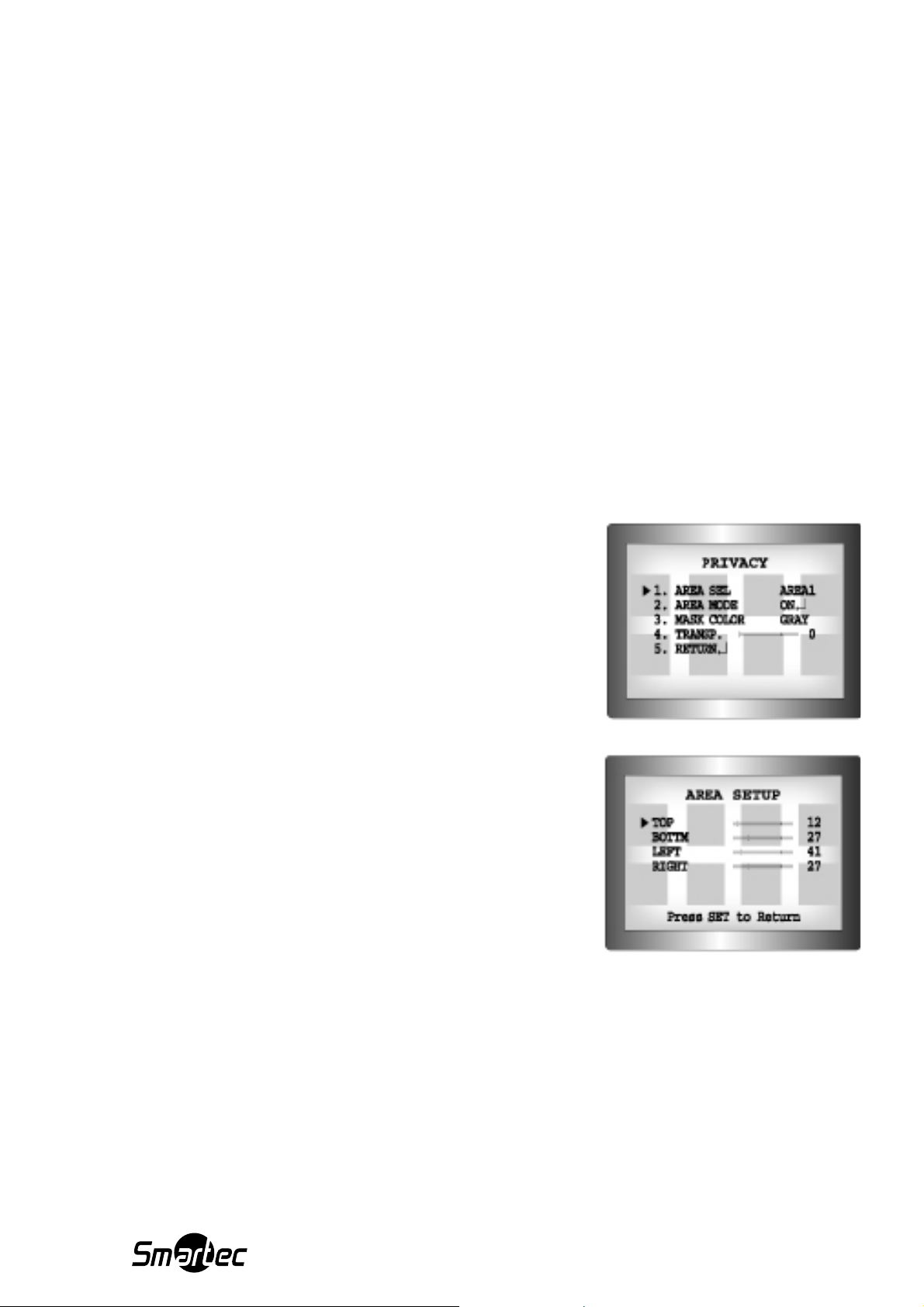

Описание меню………………………………………………….........................................8

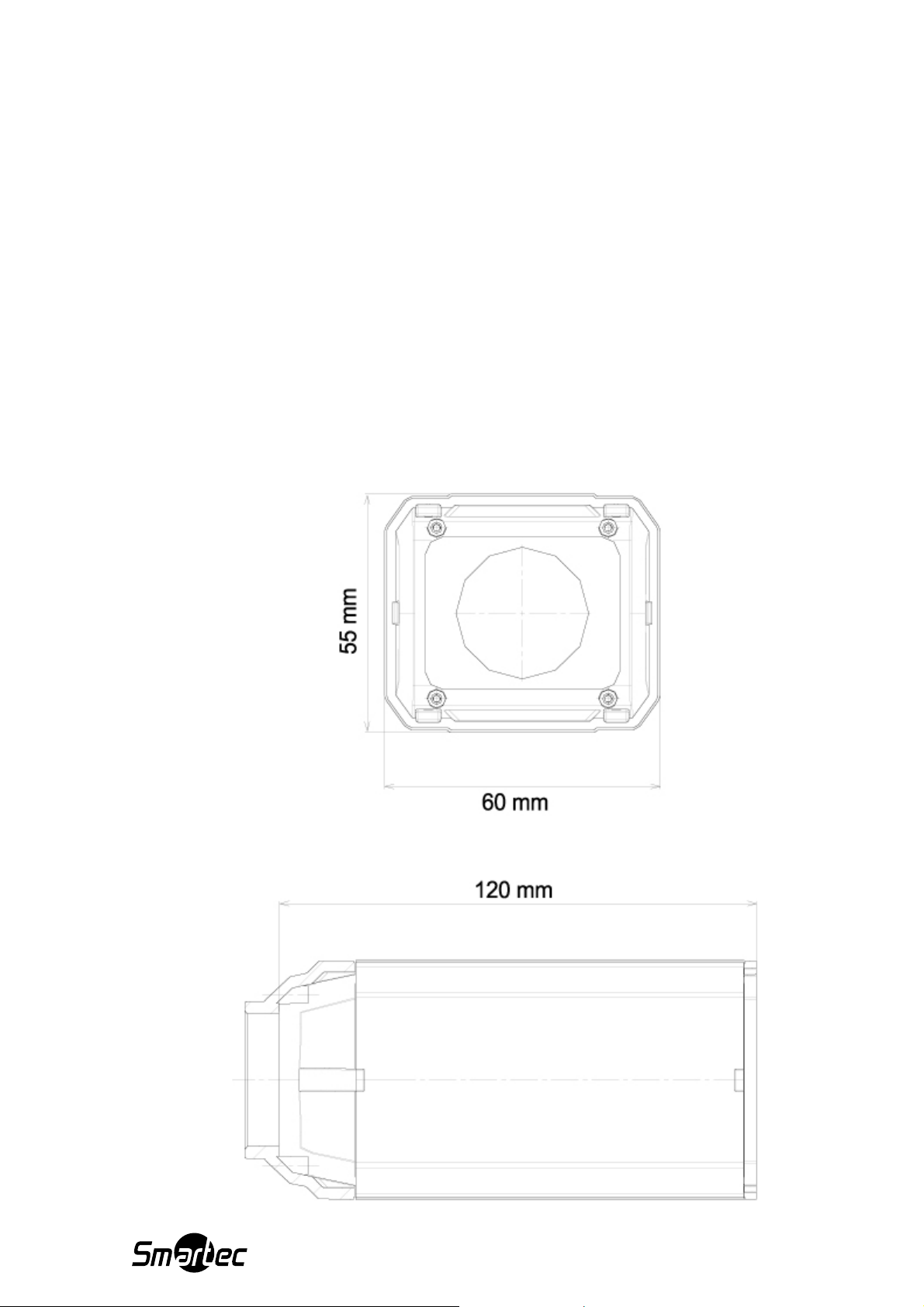

Габаритные размеры………………………………………………….............................16

Спецификация………………………………………………….........................................17

3

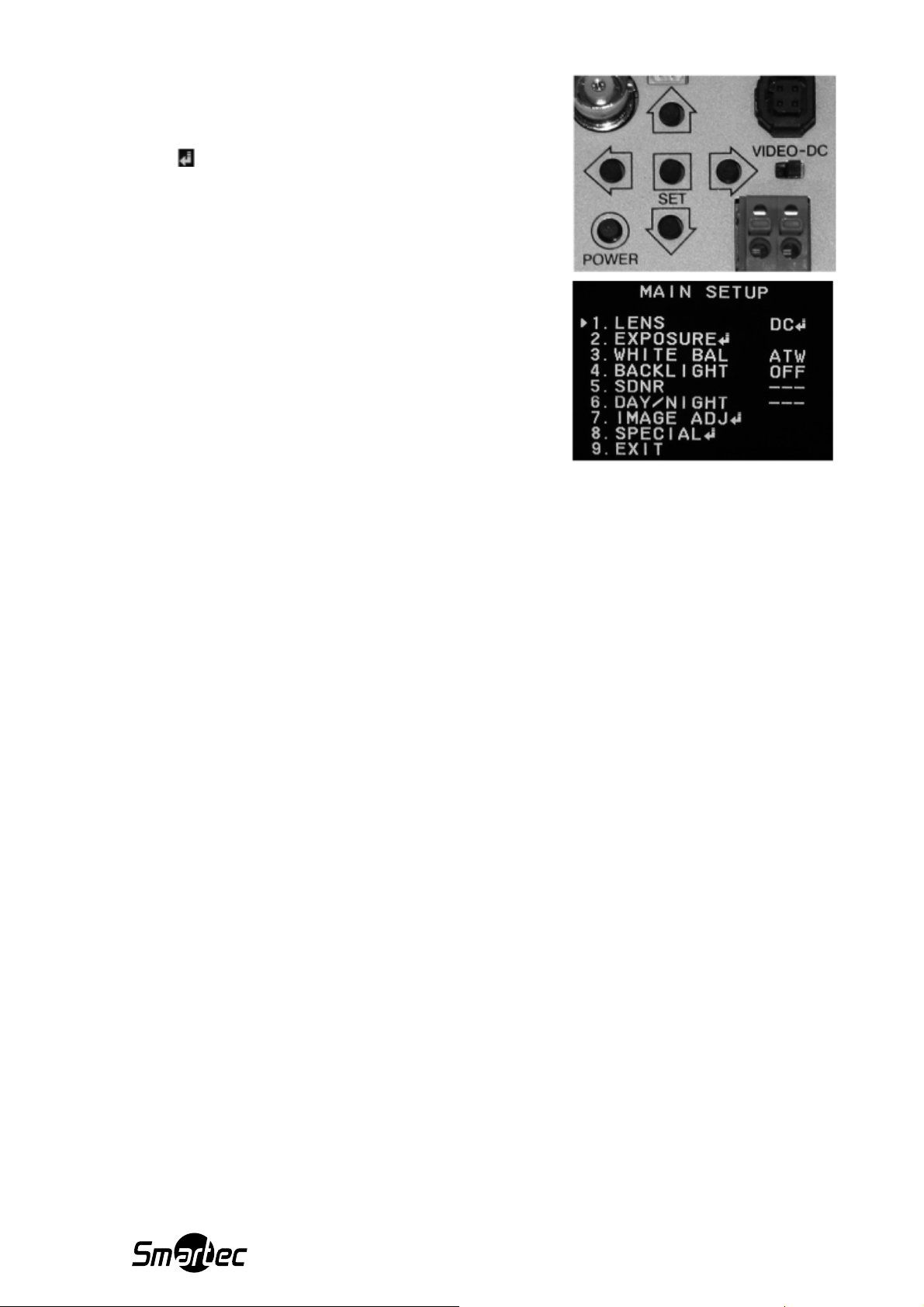

Настройка камеры, подключение объектива

(

р

)

Вход синхронизации с ИК подсветкой

Видеовыход

азъем BNC

Экранное меню

Управление
объективом

Питание

Выбор типа
управления

диафрагмой

Кабель объектива

Разъем управления объективом

Объектив Контакт

№

DC Видео
Вывод №1 Затухание - Красный (питание)
Вывод №2 Затухание + Не используется
Вывод №3 Привод - Белый (видеосигнал)
Вывод №4 Привод + Черный (общий)

4

Комплект поставки

Вскройте упаковочную коробку и проверьте комплектацию камеры:

Кабель для камеры

с питанием ~220V

1. Камера

2. Инструкция пользователя

3. Переходное кольцо С-крепления объектива

4. Основание для крепления кронштейна (2 винта)

5. Соединительный разъем автодиафрагмы

6. Г-образный ключ

7. Провод синхронизации с ИК подсветкой

5

Установка и подключение

1. Установите объектив. Согласно типу его крепления используйте
переходное кольцо C/CS. Выберите тип управления диафрагмой Video или

DC.

2. По умолчанию переключение Цвет – Ч/Б (режим Day/Night) задано в
автоматическом режиме (Auto).

Видео Питание

6
