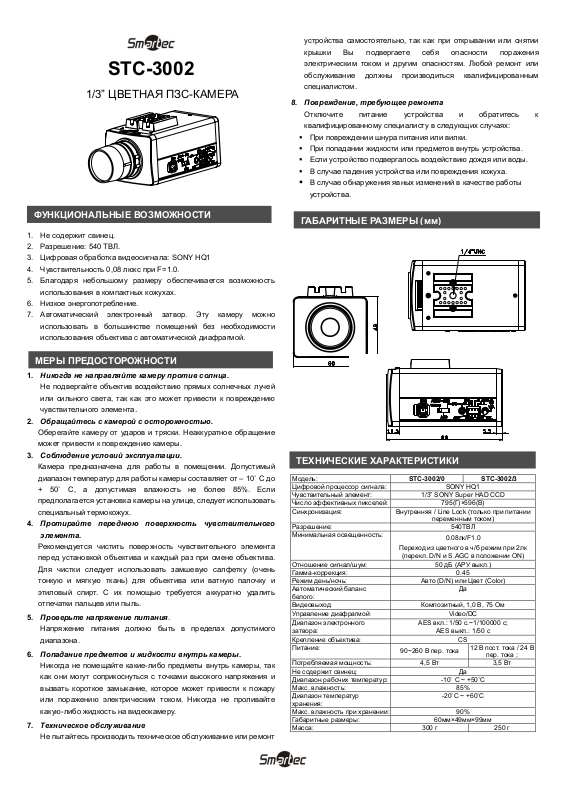

SMARTEK STC-3002 User Manual [ru]

STC-3002

1/3” ЦВЕТНАЯ ПЗС-КАМЕРА

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Функциональные возможности

1. Не содержит свинец.

2. Разрешение: 540 ТВЛ.

3. Цифровая обработка видеосигнала: SONY HQ1

4. Чувствительность 0,08 люкс при F=1.0.

5. Благодаря небольшому размеру обеспечивается возможность
использования в компактных кожухах.

6. Низкое энергопотребление.

7. Автоматический электронный затвор. Эту камеру можно

использовать в большинстве помещений без необходимости
использования объектива с автоматической диафрагмой.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Меры предосторожности

1. Никогда не направляйте камеру против солнца.

Не подвергайте объектив воздействию прямых солнечных лучей
или сильного света, так как это может привести к повреждению
чувствительного элемента

2. Обращайтесь с камерой с осторожностью.

Оберегайте камеру от ударов и тряски. Неаккуратное обращение
может привести к повреждению камеры.

3. Соблюдение условий эксплуатации.

Камера предназначена для работы в помещении. Допустимый
диапазон температур для работы камеры составляет от – 10˚ С до
+ 50˚ С, а допустимая влажность не более 85%. Если
предполагается установка камеры на улице, следует использовать
специальный термокожух.

4. Протирайте переднюю поверхность чувствительного

элемента.

Рекомендуется чистить поверхность чувствительного элемента
перед установкой объектива и каждый раз при смене объектива.
Для чистки следует использовать замшевую салфетку (очень
тонкую и мягкую ткань) для объектива или ватную палочку и
этиловый спирт. С их помощью требуется аккуратно удалить
отпечатки пальцев или пыль.

5. Проверьте напряжение питания.

Напряжение питания должно быть в пределах допустимого
диапазона.

6. Попадание предметов и жидкости внутрь камеры.

Никогда не помещайте какие-либо предметы внутрь камеры, так
как они могут соприкоснуться с точками высокого напряжения и
вызвать короткое замыкание, которое может привести к пожару
или поражению электрическим током. Никогда не проливайте
какую-либо жидкость на видеокамеру.

7. Техническое обслуживание

Не пытайтесь производить техническое обслуживание или ремонт

.

устройства самостоятельно, так как при открывании или снятии
крышки Вы подвергаете себя опасности поражения
электрическим током и другим опасностям. Любой ремонт или
обслуживание должны производиться квалифицированным
специалистом.

8. Повреждение, требующее ремонта

Отключите питание устройства и обратитесь к
квалифицированному специалисту в следующих случаях:

 При повреждении шнура питания или вилки.
 При попадании жидкости или предметов внутрь устройства.
 Если устройство подвергалось воздействию дождя или воды.
 В случае падения устройства или повреждения кожуха.

 В случае обнаружения явных изменений в качестве работы

устройства.

Габаритные размеры (мм)

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: STC-3002/0 STC-3002/3
Цифровой процессор сигнала:SONY HQ1
Чувствительный элемент: 1/3” SONY Super HAD CCD
Число эффективных пикселей: 795(Г)×596(В)
Синхронизация: Внутренняя / Line Lock (только при питании

Разрешение: 540ТВЛ
Минимальная освещенность:

Переход из цветного в ч/б режим при 2лк

Отношение сигнал/шум: 50 дБ (АРУ выкл.)
Гамма-коррекция: 0.45
Режим день/ночь: Авто (D/N) или Цвет (Color)
Автоматический баланс
белого:
Видеовыход: Композитный, 1,0 В, 75 Ом

Управление диафрагмой: Video/DC
Диапазон электронного

затвора:
Крепление объектива: CS
Питание:

Потребляемая мощность: 4,5 Вт 3,5 Вт
Не содержит свинец: Да
Диапазон рабочих температур:-10˚ С ~ +50˚С
Макс. влажность: 85%
Диапазон температур
хранения:
Макс. влажность при хранении: 90%
Габаритные размеры: 60мм×49мм×99мм
Масса: 300 г 250 г

(перекл. D/N и S.AGC в положении ON)

90~260 В пер. тока

переменным током)

0.08лк/F1.0

Да

AES вкл.: 1/50 с.~1/100000 с;

AES выкл.: 1/50 с

12 В пост. тока / 24 В

пер. тока ;

-20˚С ~ +60˚С

Обозначения и функции

ОБОЗНАЧЕНИЯ И ФУНКЦИИ

1. Крепление объектива

Это крепление используется для установки объектива CS-типа.
Для установки объектива С-типа требуется кольцо-адаптер.

2. Отверстие под винт для крепления камеры
Монтажное отверстие для крепления камеры.

3. Монтажный адаптер

Данный адаптер может крепиться как к верхней, так и к нижней части
корпуса камеры.

4. Регулировка заднего фокуса

Если после установки объектива требуется отрегулировать фокус,
ослабьте стопорный винт заднего фокуса (A) и поверните
регулировочное колесо.

5. Коннектор для подключения объектива с автоматической
диафрагмой (4-контактный)

С помощью коннектора на объектив с автоматической диафрагмой
(не входит в комплект) подается питание и видеосигнал или

управляющий DC-сигнал.

№ контакта ВИДЕО DC

1 DC + 12 В УПРАВЛЯЮЩИЙ ­2 Не используется УПРАВЛЯЮЩИЙ +
3 ВИДЕОСИГНАЛ УПРАВЛЯЕМЫЙ +
4 ЗЕМЛЯ УПРАВЛЯЕМЫЙ -

6. DIP-переключатель

П 1. BLC: Переключатель компенсации засветки фона OFF / BLC

П 2. FLC: Переключатель коррекции мерцания NORM / FLC
П 3. AGC: Переключатель АРУ OFF / AGC
П 4. SYNC MODE: Выбор типа синхронизации L.L / INT.

7. Видеовыход
Выход для подключения видеомонитора и т.п. (75 Ом).

8. Переключатель режима управления автодиафрагмой

Для переключения типа сигнала, поступающего с коннектора (5).
Электронный затвор стабилизируется на 1/50 с, если переключатель
установлен в положение DC или VIDEO.
DC: положение при использовании объектива с автодиафрагмой без

усилителя (DC-типа).

AES: положение при использовании AES (автоматического

электронного затвора).

Video: положение при использовании объектива с автодиафрагмой

со встроенным усилителем (Video).

9. V. P (Синхронизация полей)

Используется для подстройки фазы синхронизации по переменному
напряжению.

10. Вход питания

Для подключения источника питания 24В (AC) или 12В (DC).

НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ

11. Вход питания

Для подключения питания 90~260 В.

Использование переключателя

П 1. Переключатель режима компенсации засветки фона:

Если за объектом наблюдения располагается яркий свет
(солнце, небо, лампа и т.д.), объект выглядит темным. В этом
случае установите переключатель в положение BLC.

П 2. Переключатель режима День/Ночь (D/N):

D/N: Переход из цветного в черно-белый режим происходит при
снижении освещенности до 2лк.

COLOR: Тол ь к о цветной режим (D/N выкл).

П 3. Переключатель АРУ:

S.AGC: Когда камера установлена в условиях плохого

освещения. Чувствительность камеры повышается (26
дБ).

Для активации режима день/ночь S.AGC должен быть

включен!

AGC: 26 дБ

П 4. Тип синхронизации:

L.L.: Синхронизация видеосигнала камер производится с

использованием частоты источника питания
переменного напряжения.

INT: Синхронизация камеры выполняется самостоятельно с

помощью встроенного кварцевого генератора.
