Page 1
Термокожух STB-C103 для скоростной
купольной телекамеры
Руководство по
эксплуатации
2010 г.
Page 2
Руководство по эксплуатации STB-C103
Содержание
Предупреждения и предостережения .................................................. 2
Функциональные возможности ............................................................ 3
Наименование компонентов.................................................................. 3
А. Основные компоненты........................................................................................................3
Б. Аксессуары .......................................................................................................................... 4
Установка .................................................................................................. 5
А. Кронштейна настенного крепления (STB-C104) ............................................................... 5
Б. Кронштейн потолочного крепления (STB-C105)............................................................... 7
В. Кронштейн настенного крепления (STB-C106) ................................................................. 8
Г. Адаптер углового крепления (STB-C107) ..........................................................................9
Д. Адаптер крепления на столб (STB-C109)........................................................................ 10
Е. Кронштейн потолочного крепления (STB-C304)............................................................. 11
Ж. Кронштейн настенного крепления (STB-C305) .............................................................. 14
З. Распределительная коробка, включая печатную плату (STB-C307) ............................ 17
Вентилятор / Обогреватель ................................................................. 21
Технические характеристики............................................................... 21

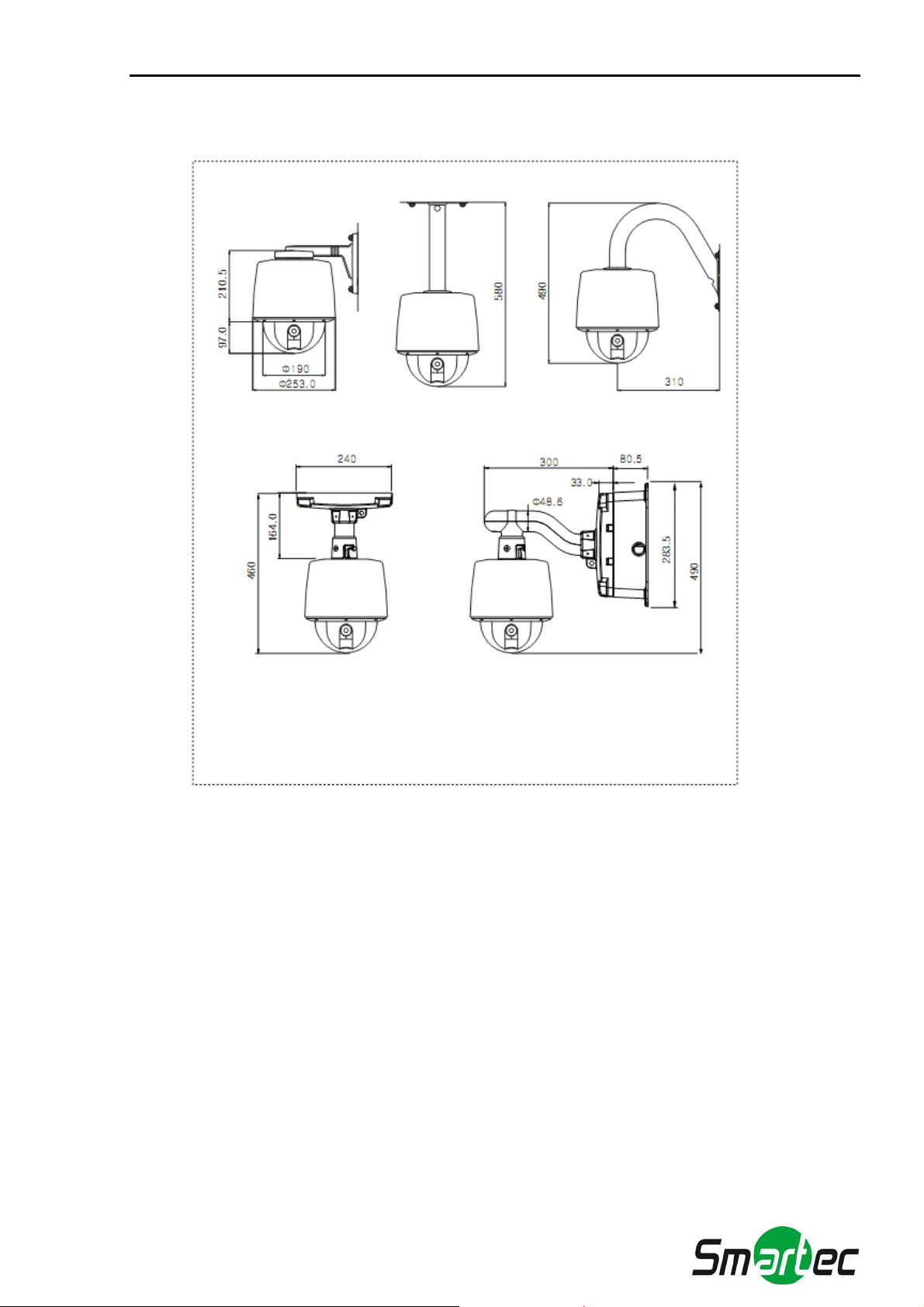

Габариты ................................................................................................. 22
1
Page 3
Руководство по эксплуатации STB-C103
Предупреждения и предостережения
Следует внимательно ознакомиться с информацией, содержащейся в Руководстве, и соблюдать
правила эксплуатации устройства. В противном случае существует риск серьезных телесных
повреждений или смерти.
Установка устройства должна производиться квалифицированным персоналом.
Напряжение: с камерой ~24 В переменного тока
Мощность: 18 Вт при ~24 В
Обогреватель: 18 Вт
Вентилятор: 2 Вт
Обогреватель активируется при +10º C ± 5º C, деактивируется при +15 C ± 5º C
Вентилятор активируется при + 45º C ± 5º C, деактивируется при +35º
Не устанавливайте устройство на потолок, если он не рассчитан на вес устройства.
Не прикасайтесь к шнуру питания влажными руками.
Не устанавливайте устройство там, где оно может подвергаться воздействию воды, нефти или газа.
ОСТОРОЖНО
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
ВНИМАНИЕ: В ЦЕЛЯХ СНИЖЕНИЯ ОПАСНОСТИ
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ
КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ).
ВНУТРИ НЕТ ДЕТАЛЕЙ, ПРИГОДНЫХ ДЛЯ
САМОСТОЯТЕЛЬНОГО РЕМОНТА.
РЕМОНТ ДОЛЖЕН ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМИ
НЕ ОТКРЫВАТЬ
СПЕЦИАЛИСТАМИ.
C ± 5º C
!
Значение графических символов
Этот символ предназначен для предупреждения пользователя о том, что внутри кожуха
прибора имеется неизолированный источник «опасного напряжения», которое может
быть достаточно сильным для того, чтобы представлять опасность поражения
электрическим током.
Этот символ предназначен для предупреждения пользователя о том, что в прилагаемой
к прибору технической документации имеются важные инструкции по эксплуатации и
!
обслуживанию (ремонту).
Комплект поставки
1. Кожух для уличной установки (STB-C103)
2. Кабельная стяжка ( 5 шт)
3. Винты (M3 x 6) 2 шт
4. Винты (M4x22) 2 шт
5. Ключ (1 шт)
6. Руководство по эксплуатации
2
Page 4
Руководство по эксплуатации STB-C103
Функциональные возможности
IP 66
Кожух для наружной установки является погодозащищенным и имеет степень защиты IP 66
Предлагаются различные кронштейны потолочного и настенного крепления, а также адаптеры
углового крепления и крепления на столб
Встроенный вентилятор / обогреватель
Наименование компонентов
А. Основные компоненты
Рисунок 1.
1. Солнцезащитный козырек
2. Кожух
3. Плафон
4. Кронштейн потолочного монтажа для внутренней установки камеры
5. Обогреватель
6. Вентилятор
7. Монтажная плата
3
Page 5
Руководство по эксплуатации STB-C103
Б. Аксессуары
Кронштейн настенного
крепления STB-C104
Адаптер углового крепления
STB-C107
Кронштейн потолочного
крепления STB-C105
Адаптер крепления на столб
STB-C109
Кронштейн настенного
крепления STB-C106
Кронштейн потолочного
крепления STB-C304
Кронштейн настенного
крепления STB-C305
Распределительная коробка
STB-C307 (включая печатную
плату)
4
Page 6
Руководство по эксплуатации STB-C103
Д
Установка
А. Кронштейна настенного крепления (STB-C104)
Комплект поставки
1. Кронштейн настенного крепления - 1 шт
2. Анкерный болт (W5/16) – 8 шт
3. Руководство – 1 шт
4. Винт с шестигранным отверстием в головке (M4x16) – 5 шт
5. Г-образный ключ (3мм) – 1 шт
А-1. Проденьте кабель сквозь кабельный сальник. (Рисунок 2).
(Развинтите кабельный сальник и сначала проденьте кабель сквозь крышку кабельного
сальника а затем сквозь другую сторону кабельного сальника).
А-2. Проденьте ка
бель сквозь пластину и кронштейн (Рисунок 3).
А-3. Для герметичности обработайте место крепления сальника и место соединения верхней и
нижней частей сальника силиконом.
Рисунок 2.
КРОНШТЕЙН НАСТЕННОГО КРЕПЛЕНИЯ
Кронштейн настенного крепления
Миниатюрная купольная камера – 120 мм
Антивандальная купольная камера – 120 мм
Скоростная купольная камера – 200 мм
ЛИНА КАБЕЛЯ
Миниатюрная купольная камера – 120 мм
Антивандальная купольная камера – 120 мм
Скоростная купольная камера – 200 мм
Пластина
Силикон
ДЛИНА КАБЕЛЯ
Рисунок 2.
Рисунок 3.
ПЛАСТИНА
СИЛИКОН
Рисунок 3.
А-4. Подключите кабель к соответс
твующему разъему (Рисунок 4).
(Дополнительная информация приводится в Руководстве по эксплуатации телекамеры).
А-5. В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 5 (глубина 37 мм).
4- Ø13 мм
РАЗЪЕМ
ВИД СЗАДИ
Рисунок 4.
Рисунок 5.
4 х 13 мм
РАЗЪЕМ
Рисунок 4.
ВИД СЗАДИ
Рисунок 5.
5
Page 7
Руководство по эксплуатации STB-C103
А-6. Подготовьте отвер
стие в стене, как показано на Рисунке 6 (диаметр 30 – 50 мм).
30-50 мм
Рисунок 6.
[Кабель снаружи]
[Кабель внутри]
30 - 50 мм
[Кабель снаружи]
[Ка бель внутри]
Рисунок 6.
А-7. Выньте кабель из стены и соедините его с другим кабелем (Рисунок 7).
А-8. Для монтажа кронштейна настенного крепления установите анкерный болт в отверстие
(Рисунок 8).
СТЕНА
Стена
Рисунок 7.
Рисунок 8.
Рисунок 7. Рисунок 8.
СТЕНА
А-9. Прочно привинтите кронштейн к термокожуху при помощи ключа (M4*16), (Рисунок 9).
А-10. Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 10).
6
Page 8
Руководство по эксплуатации STB-C103
Б. Кронштейн потолочного крепления (STB-C105)
Комплект поставки
1. Кронштейн потолочного крепления – 1 шт
2. Гайка – 1 шт
3. Анкерный болт (W5/16) – 4 шт

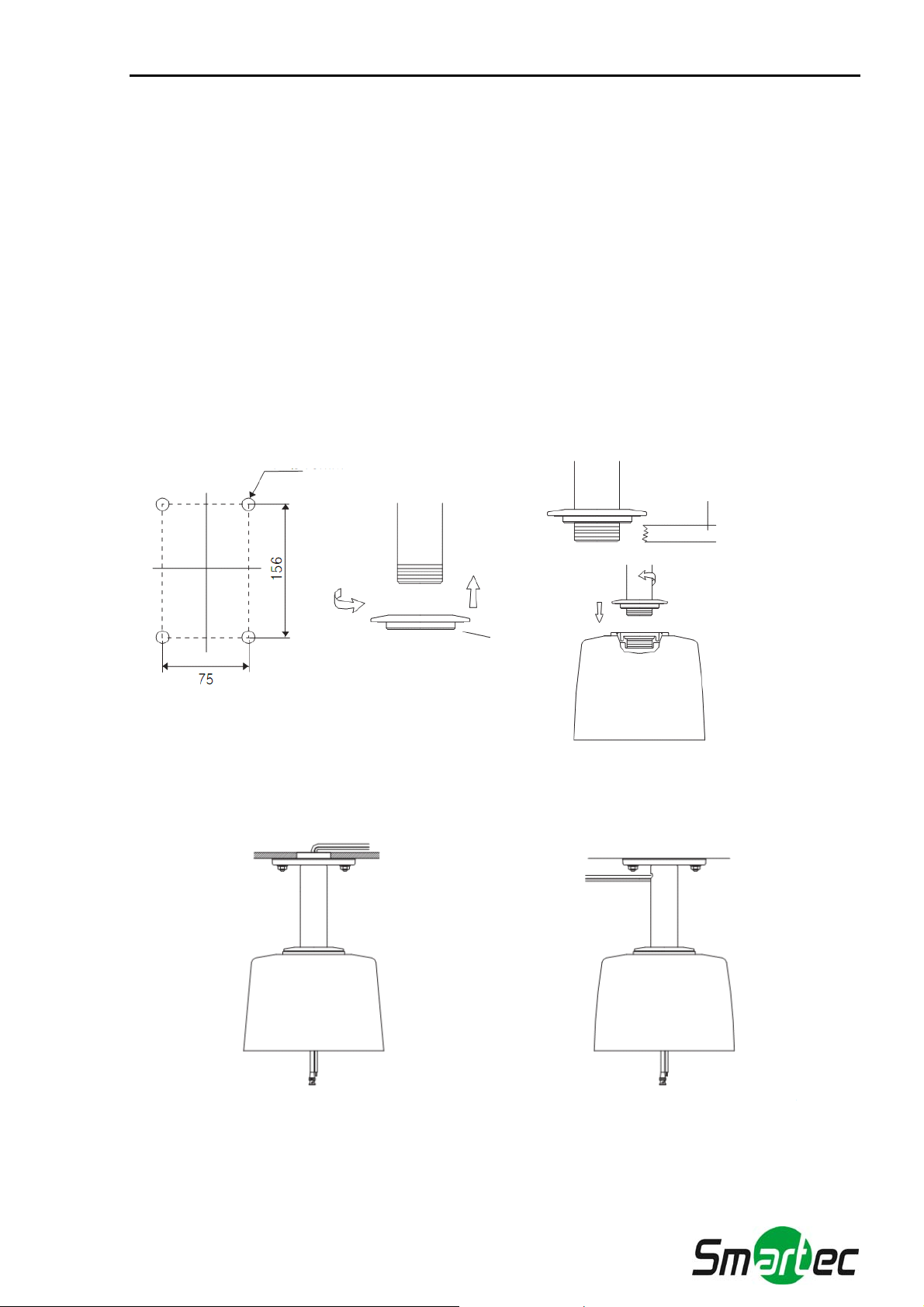

Б-1. В случае установки телекамеры на бетонный потолок требуется подготовить четыре
отверстия диаметром 13 мм, как показано на Рисунке 11 (глубина 37 мм).
Б-2. Установите анкерные болты в отверстия.
Б-3. Навинтите гайку на трубу кронштейна (Рисунок 12).
Б-4. Обмотав резьбу герметизирующей лентой, привинтите кронштейн к кожуху (Рис
4 х 13 мм
4 х 13 мм
Рисунок 11.
Рисунок 12.
Рисунок 13.
Гайка
Герметизирующая лента
Герметизирующая лента
ГАЙКА
Рисунок 11.
Рисунок 12.
Рисунок 13.
Б-5. Закрепите анкерные болты при помощи гаек (Рисунок 14).
Рисунок 14.
[Кабель внутри]
[Кабель снаружи]
унок 13).
Рисунок 14.
[Кабель снаружи] [Кабель внутри]
7
Page 9
Руководство по эксплуатации STB-C103
В. Кронштейн настенного крепления (STB-C106)
Комплект поставки
1. Кронштейн настенного крепления – 1 шт
2. Гайка – 1 шт
3. Анкерный болт (W5/16) – 4 шт

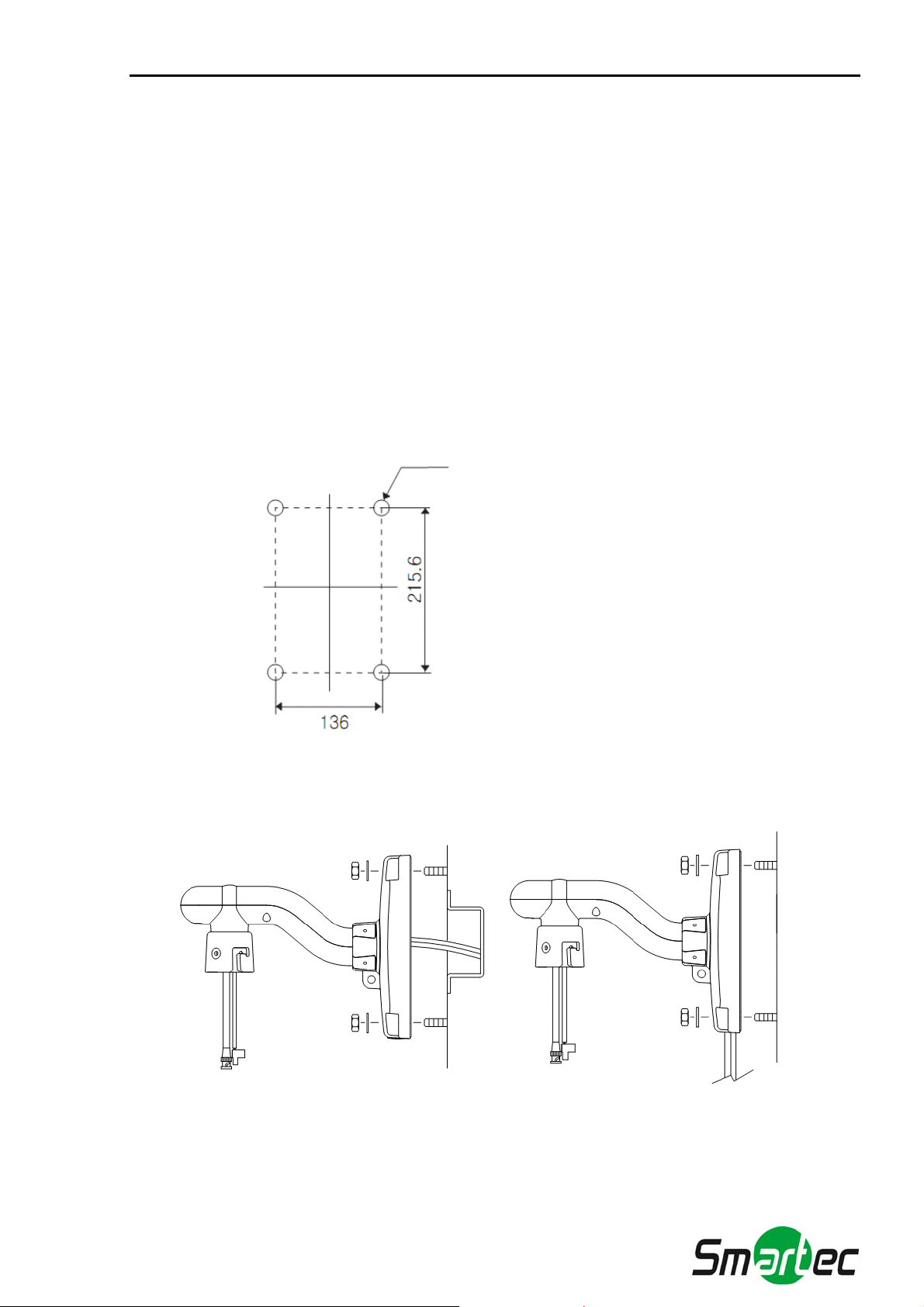

В-1. В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 15 (глубина 37 мм).
В-2. Установите анкерные болты в отверстия.
В-3. Навинтите гайку на трубу кронштейна (Рисунок 16).
В-4. Обмотав резьбу герметизирующей лентой, привинтите кронштейн к кожуху (Рис
4 х 13 мм
4 х 13 мм
Рисунок 11.
Рисунок 12.
Рисунок 13.
Гайка
Герметизирующая лента
Герметизирующая лента
ГАЙКА
Рисунок 15.
Рисунок 16.
Рисунок 17.
В-5. Закрепите анкерные болты при помощи гаек (Рисунок 18).
Рисунок 18.
[Кабель снаружи]
[Кабель внутри]
унок 17).
[Кабель внутри] [Кабель снаружи]
Рисунок 18.
8
Page 10
Руководство по эксплуатации STB-C103

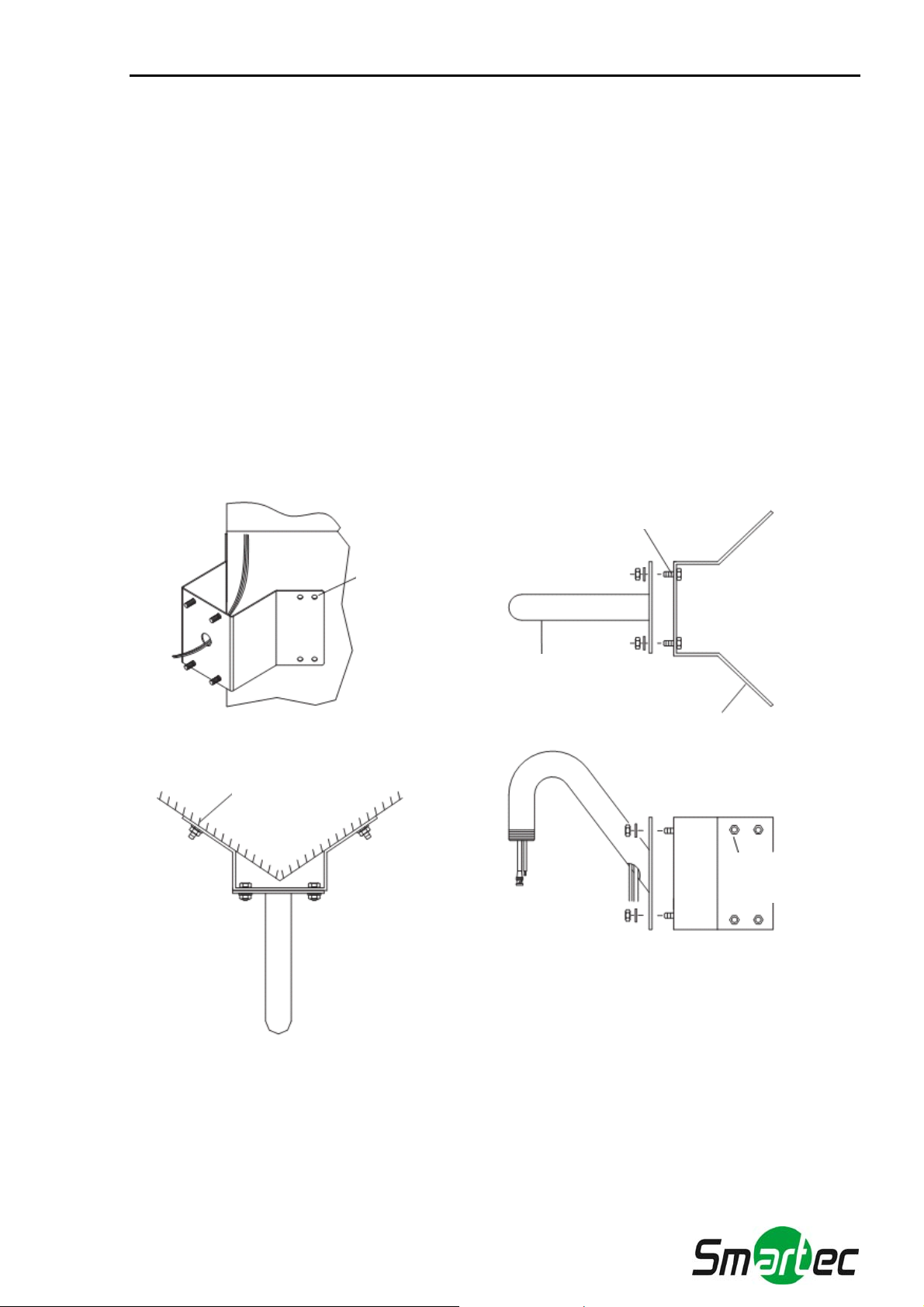

Г. Адаптер углового крепления (STB-C107)
Комплект поставки
1. Адаптер углового крепления – 1 шт
2. Анкерный болт (W5/16) – 8 шт
3. Болт и гайка M10 – 4 шт
Г-1. Сначала отметьте расположение отверстий, приложив адаптер к углу (Рисунок 19).
Г-2. Просверлите 8 отверстий диаметром 13 мм (глубина 37 мм).
Г-3. Установите анкерные болты в отверстия.
Г-4. Перед установкой адаптера на угол прикрепите нужный кронштейн к адаптеру при помощи 4
болтов M10 (Рисунок 20).
Г-5. Закрепите а
АНКЕРНЫЙ БОЛТ
нкерные болты при помощи гаек (Рисунок 21).
Рисунок 19.
Отметьте расположение отверстий
Болт M10.0
КРОНШТЕЙН НАСТЕННОГО КРЕПЛЕНИЯ
АДАПТЕР УГЛОВОГО КРЕПЛЕНИЯ
Отметьте ра сположение отверстий
АНКЕРНЫЙ БОЛТ
АНКЕРНЫЙ БОЛТ (W5/6)x8
Рисунок 19
Рисунок 20
Рисунок 21
КРОНШТЕЙН НАСТЕННОГО
КРЕПЛЕНИЯ
БОЛТ M10.0
АДАПТЕР УГЛОВОГО КРЕПЛЕ НИЯ
Рисунок 20.
АНКЕРНЫ Й БОЛТ
(W5 /6)x8
Рисунок 21.
9
Page 11
Руководство по эксплуатации STB-C103
А

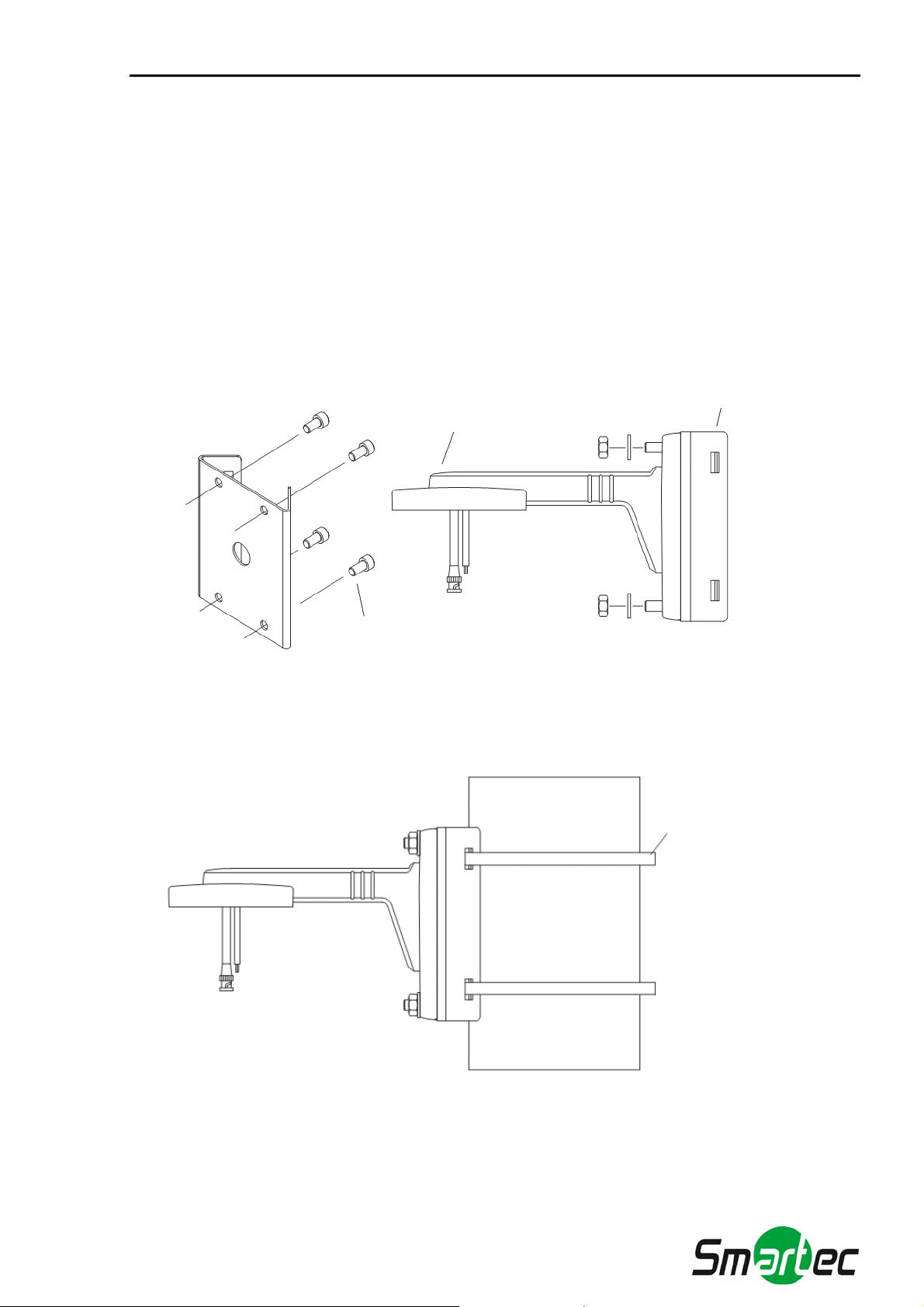

Д. Адаптер крепления на столб (STB-C109)
Комплект поставки
1. Адаптер крепления на столб – 1 шт
2. Хомут – 2 шт
3. Болт и гайка M10 – 4 шт
Д-1. Перед установкой адаптера на столб прикрепите нужный кронштейн к адаптеру с помощью
четырех болтов M10 (Рисунок 22).
КРОНШТЕЙН НАСТЕННОГО
WALL MOUNT BRACKET
КРЕПЛЕНИЯ
POLE MOUNT BRACKET
Болт M10
Рисунок 22.
ДАПТЕР КРЕ ПЛЕ НИЯ НА
СТОЛБ
БОЛТ M10.0
Д-2. Туго прикрепите адаптер к столбу при помощи хомутов (Рисунок 23).
Рисунок 23.
Хомут
Рисунок 22.
ХОМУТ
Рисунок 23.
10
Page 12
Руководство по эксплуатации STB-C103
Е. Кронштейн потолочного крепления (STB-C304)
Комплект поставки
1. Кронштейн потолочного крепления – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M4 x 10 – 4 шт
4. Ключ (3 мм) – 1 шт
5. Руководство – 1 шт

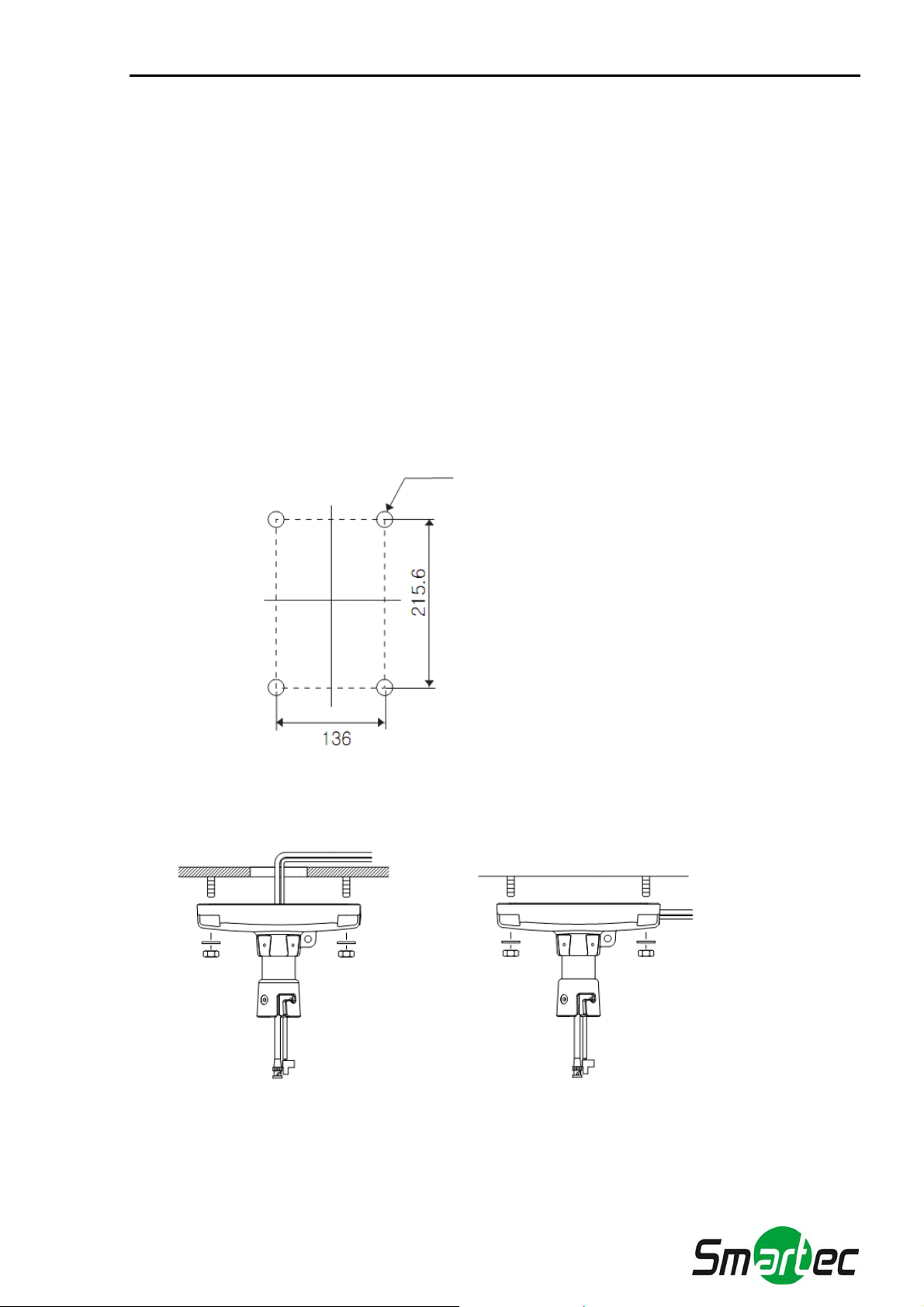

Е-1. В случае установки телекамеры на бетонный потолок требуется подготовить четыре
отверстия диаметром 13 мм, как показано на Рисунке 24 (глубина 37 мм).
Е-2. Установите анкерные болты в отверстия.
4 х 13 мм
4- Ø13mm
Рисунок 24.
Е-3. Закрепите анкерные болты при помощи гаек (Рисунок 25).
Рисунок 25.
[Кабель внутри]
[Кабель снаружи]
Рисунок 24.
[Кабель внутри]
[Кабель снаружи]
Рисунок 25.
11
Page 13
Руководство по эксплуатации STB-C103

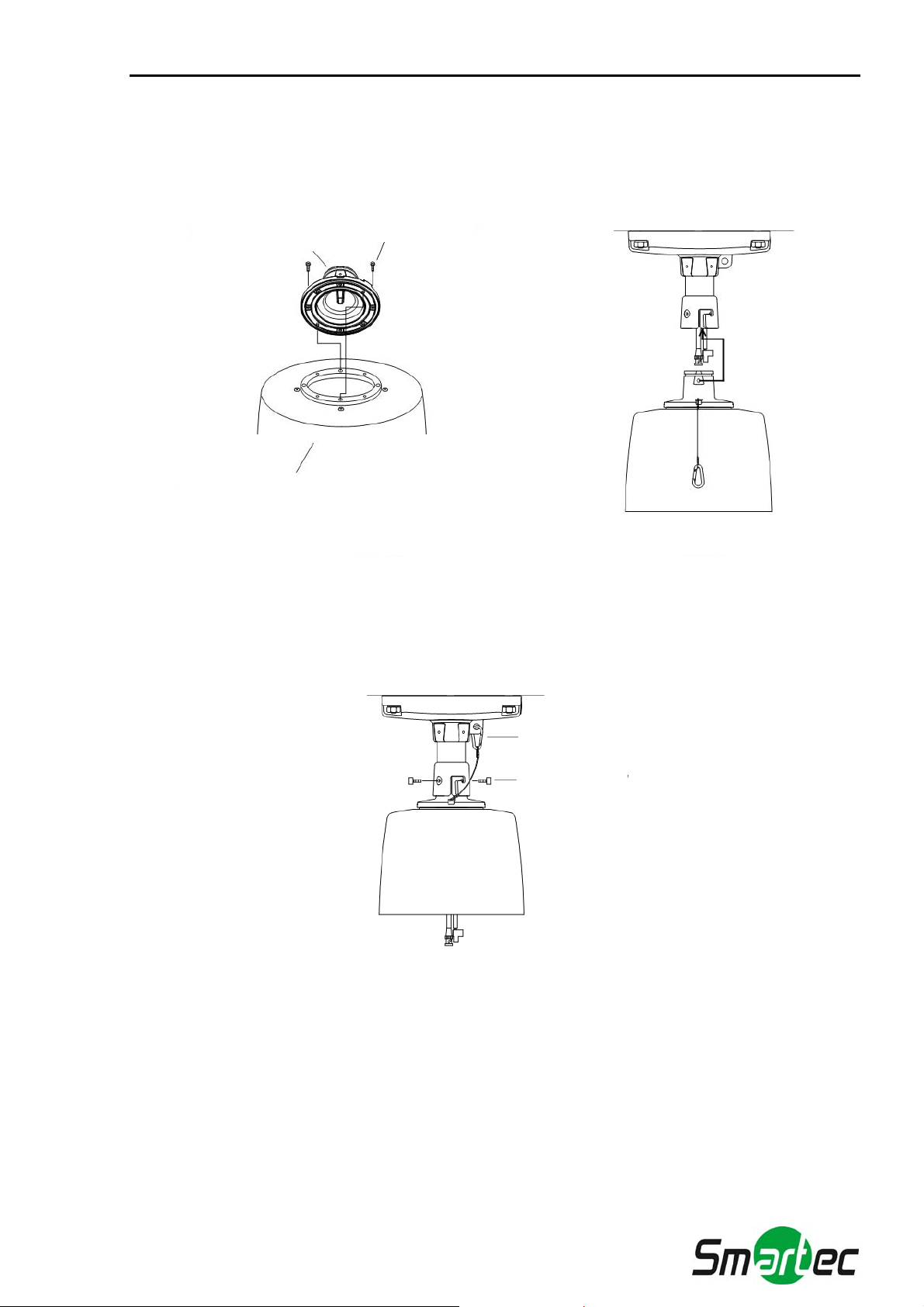

Е-4. Прикрепите кронштейн термок
ожуха к термокожуху при помощи винтов M4, как показано на
Рисунке 26.
Е-5. Вставьте кронштейн термокожуха в углубление в кронштейне потолочного крепления, как
показано на Рисунке 27.
КРОНШТЕЙН
ТЕРМОКОЖУХА
ВИНТ M4 x 10
КРОНШТЕЙН ТЕРМОКОЖУХА
ТЕРМОКОЖУХ
ВИНТ M4 x 10
Рисунок 26.
Рисунок 27.
ТЕРМОКОЖУХ
Рисунок 26.
Рисунок 27.
Е-6. Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
потолочного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 28).
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД
ВИНТ M4 x 10
Рисунок 28.
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 1
ВИНТ M4 x 10
Рисунок 28.
Е-7. Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры,
как показано на Рисунке 29.
Для удобства можно использовать кабельные стяжки.
Е-8. Вставьте фиксаторы кронштейна, расположенные на верхней панели камеры, в
соответствующие отверстия на кронштейне и поверните камеру против часовой стрелки
(Рисунок 29).
12
Page 14
Руководство по эксплуатации STB-C103

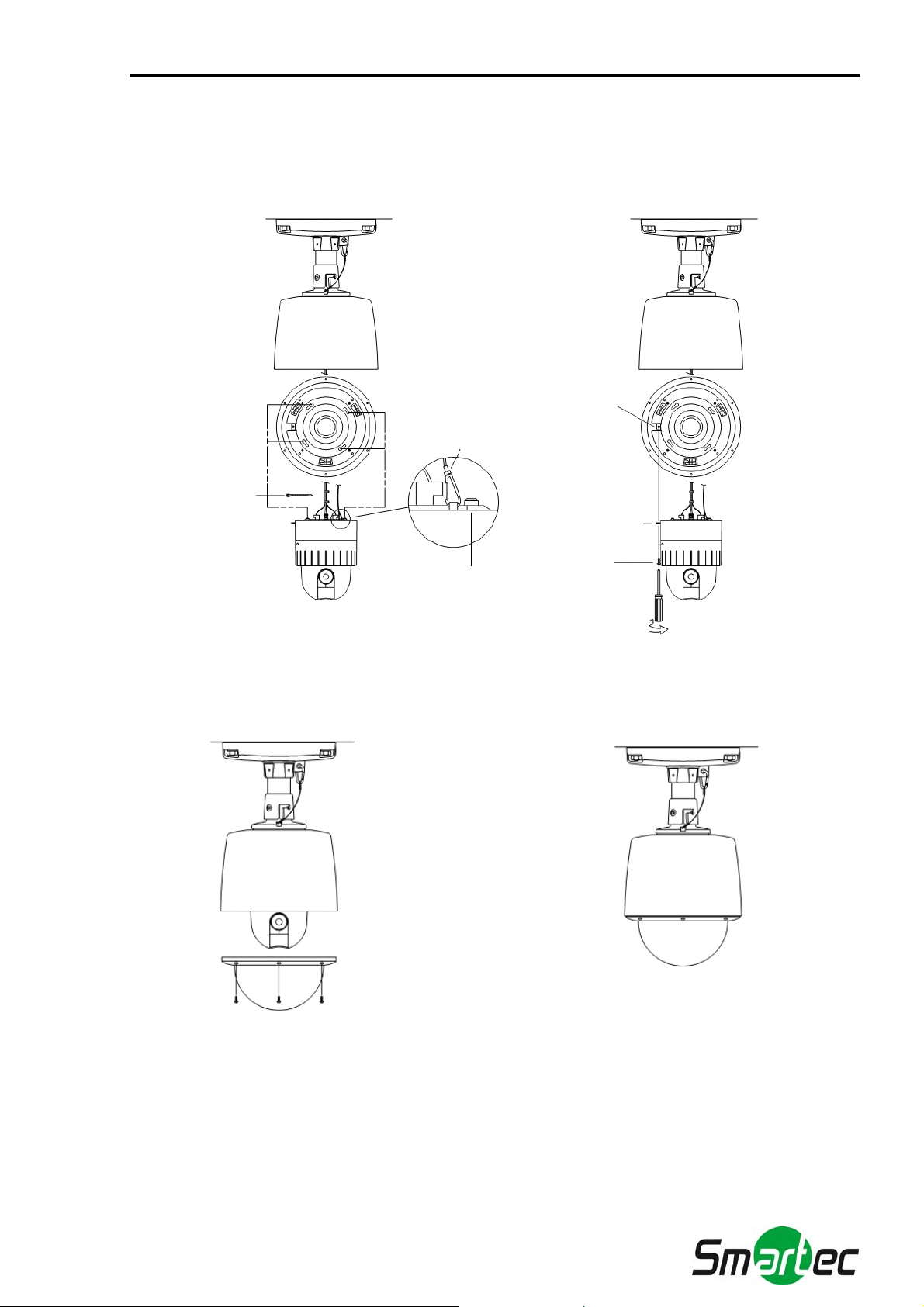

Чтобы бе
з усилий вставить фиксаторы, расположите камеру таким образом, чтобы
фиксаторы замка 1 и 2 располагались на расстоянии 10° друг от друга.
Е-9. Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 30).
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 2
ФИКСАТОР КРОНШТЕЙНА
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
ВИНТ M3
КАБЕЛЬНАЯ СТЯЖКА
ФИКСАТОР ЗАМКА 1
Рисунок 29.
ПРЕДОХРАНИТЕЛЬНЫЙ
Рисунок 30.
ПРОВОД 2
КАБЕЛЬНАЯ
СТЯЖКА
ФИКСАТО Р ЗАМКА 2
ВИНТ M3
ФИКСАТОР КРОНШТЕЙНА
Рисунок 29. Рисунок 30.
Е-10. Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 31).
Рисунок 31.
Рисунок 31.
13
Page 15
Руководство по эксплуатации STB-C103
Ж. Кронштейн настенного крепления (STB-C305)
Комплект поставки
1. Кронштейн настенного крепления – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M4 x 10 – 4 шт
4. Ключ (3 мм) – 1 шт
5. Руководство – 1 шт

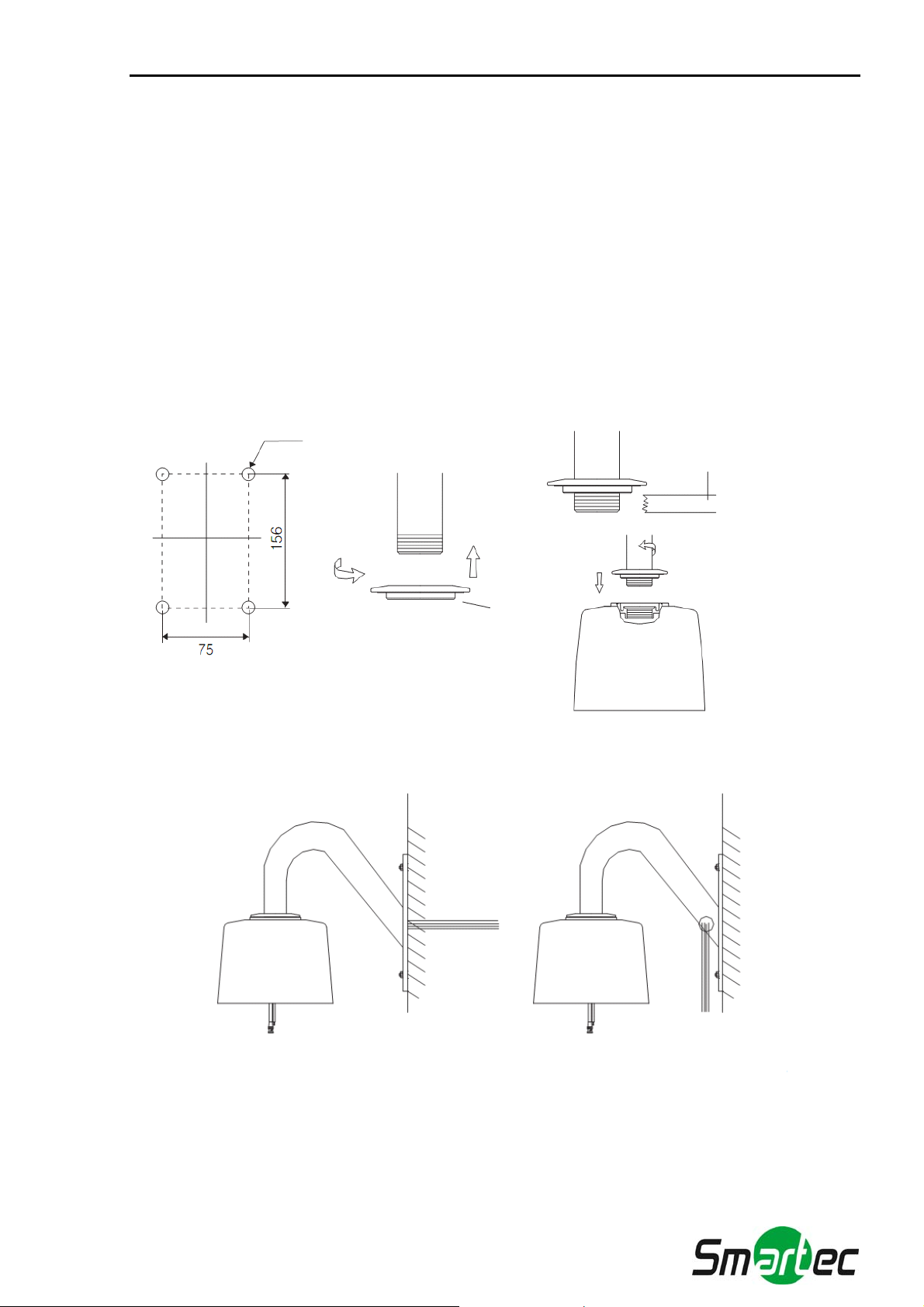

а. Установка на стену
а-1 В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 32 (глубина 37 мм).
4 х 13 мм
а-2 Установите анкерные болты в отверстия.
а-3 Закрепите анкерные болты помощью гаек (Рисунок 33).
Рисунок 33.
[кабель внутри]
[кабель снаружи]
Рисунок 32.
[Кабель внутри] [Кабель снаружи]
Рисунок 33.
14
Page 16
Руководство по эксплуатации STB-C103

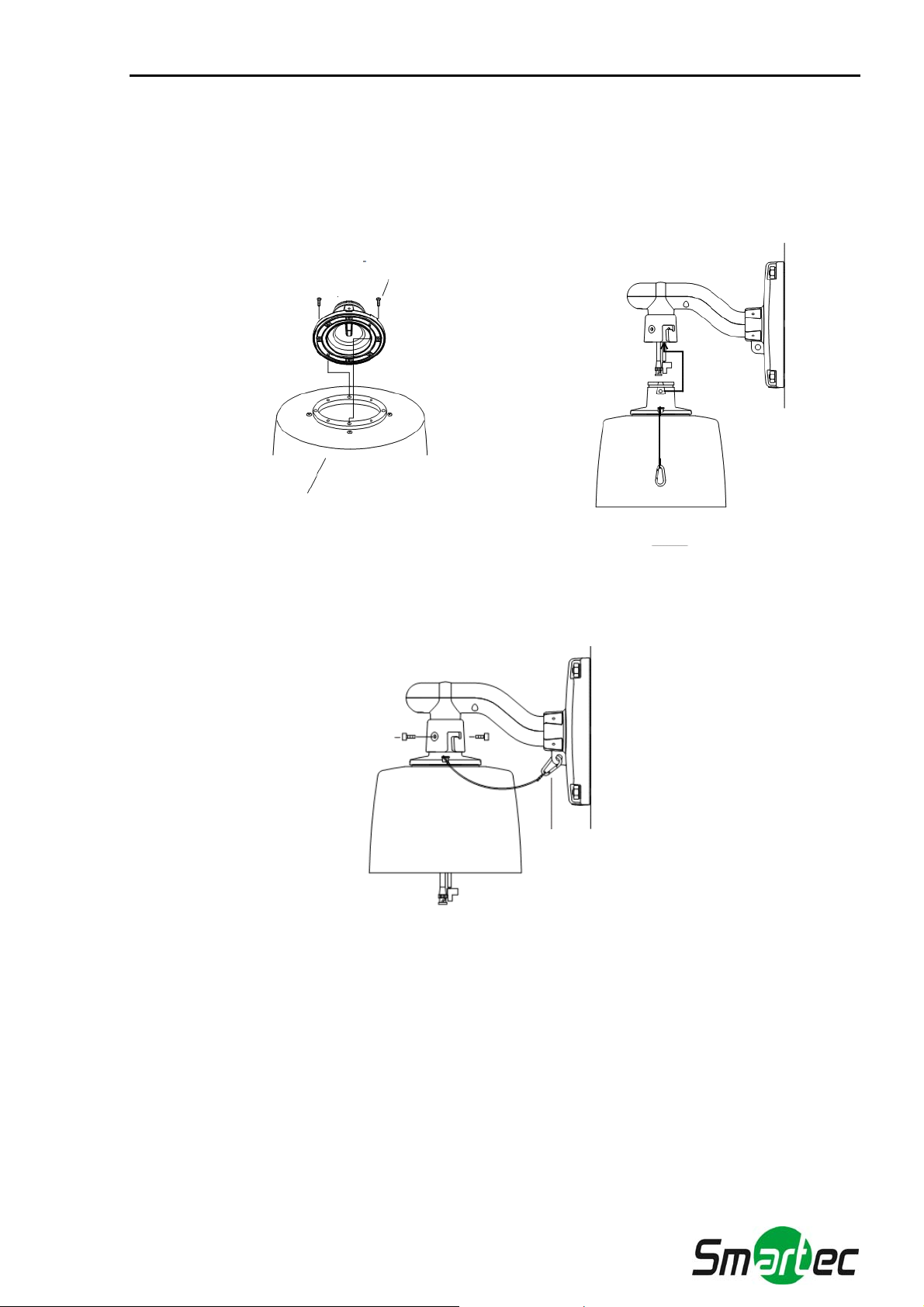

10.0г. Общие компоненты
г-1 Прикрепите кронштейн термокожуха к термокожуху при помощи винтов M4, как показано на
Рисунке 39.
г-2 Вставьте кронштейн термокожуха в углубление в кронштейне настенного крепления, как
показано на Рисунке 40.
КРОНШТЕЙН
ТЕРМОКОЖУХА
ВИНТ M4 x 10
КРОНШТЕЙН ТЕРМОКОЖУХА
ТЕРМОКОЖУХ
ВИНТ M4 x 10
Рисунок 39.
Рисунок 40.
ТЕРМОКОЖУХ
Рисунок 39.
Рисунок 40.
г-3 Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
настенного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 41).
ВИНТ M4 x 10
ВИНТ M4 x 10
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 1
Рисунок 41.
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 1
Рисуно к 39.

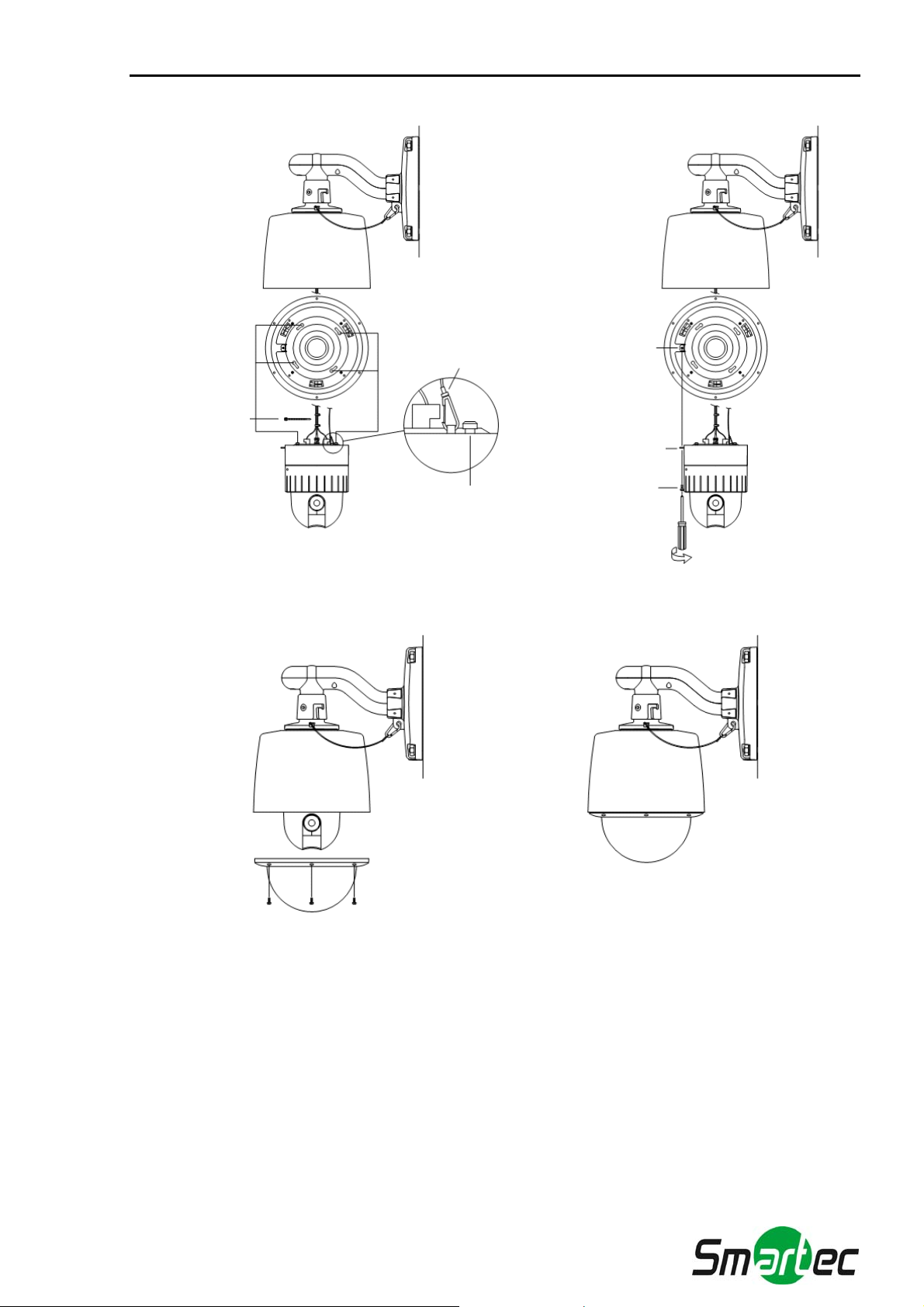

г-4 Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры,
как показано на Рисунке 42.
Для удобства можно использовать кабельные стяжки.
г-5 Вставьте фиксаторы кронштейна, расположенные на верхней панели камеры, в
соответствующие отверстия на кронштейне и поверните камеру против часовой стрелки
(Рисунок 42).
Чтобы без усилий вставить фиксаторы, расположите камеру
таким обр
азом, чтобы
фиксаторы замка 1 и 2 располагались на расстоянии 10° друг от друга (Рисунок 43) .
Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 43).
15
Page 17
Руководство по эксплуатации STB-C103
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 2
ФИКСАТОР КРОНШТЕЙНА
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
ВИНТ M3
КАБЕЛЬНАЯ СТЯЖКА
Рисунок 42.
Рисунок 43.
КАБЕЛЬНАЯ
СТЯЖКА
Рисунок 42.
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 2
ФИКСАТОР ЗАМКА 2
ФИКСАТОР
КРОНШТЕЙНА
ФИКСАТОР
ЗАМКА 1
ВИНТ M3
Рисунок 43.
г-6 Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 44).
Рисунок 44.
Рисунок 44.
16
Page 18
Руководство по эксплуатации STB-C103
З. Распределительная коробка, включая печатную плату (STB-C307)
Комплект поставки
1. Распределительная коробка – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M8x25 – 4 шт
4. Шайба – 4 шт
5. Кабель – 2 шт
6. Ключ (6 мм) – 1 шт
7. Монтажный жгут – 2 шт
8. Руководство – 1 шт

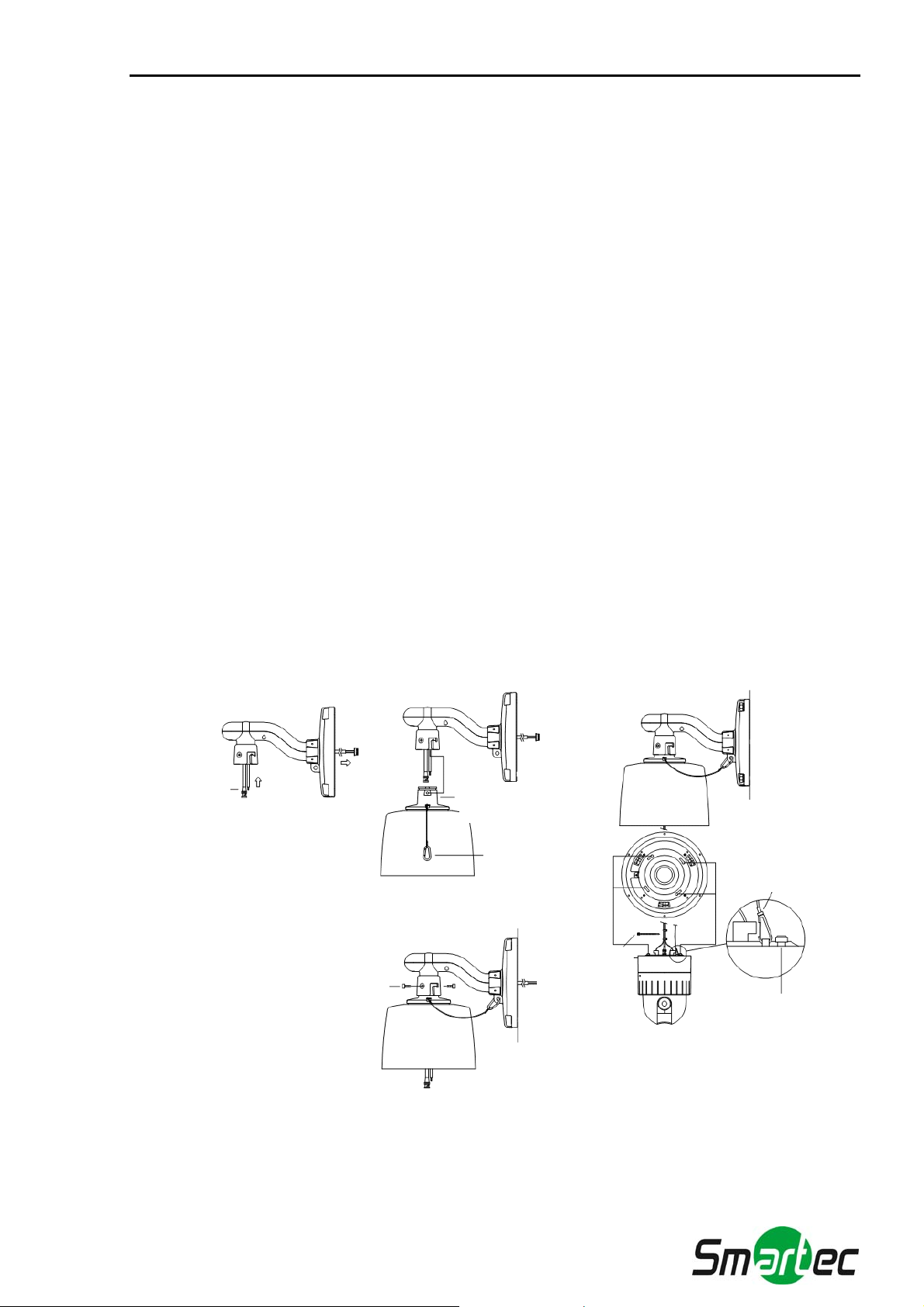

а. Общие компоненты
а-1 Вставьте кабель в кронштейн настенного крепления, как показано на Рисунке 45.
а-2 Вставьте кронштейн термокожуха в углубление в кронштейне настенного крепления (Рисунок
46).
а-3 Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
настенного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 47).
а-4 Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры.
Для удобства можно использовать кабельные ст
яжки (Рисунок 48).
КАБЕЛЬ
Рисунок 45.
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 1
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 2
Рисунок 46.
КАБЕЛЬ
КРОНШТЕЙН ТЕРМОКОЖУХА
ВИНТ M4 x 10
КРОНШТЕЙН
ФИКСАТОР КРОНШТЕЙНА
ТЕРМОКОЖУХА
КАБЕЛЬНАЯ СТЯЖКА
Рисунок 45.
ПРЕДОХРАНИТ.
ПРОВОД 1
Рисунок 46.
Рисунок 47.
Рисунок 48.
ПРЕДОХРАНИТ.
ПРОВОД 2
ВИНТ M4 Х 10
КАБЕЛЬ НАЯ
СТЯЖКА
ФИКСАТОР
КРОНШТЕЙНА
Рисунок 47.
Рисунок 48.
17
Page 19
Руководство по эксплуатации STB-C103

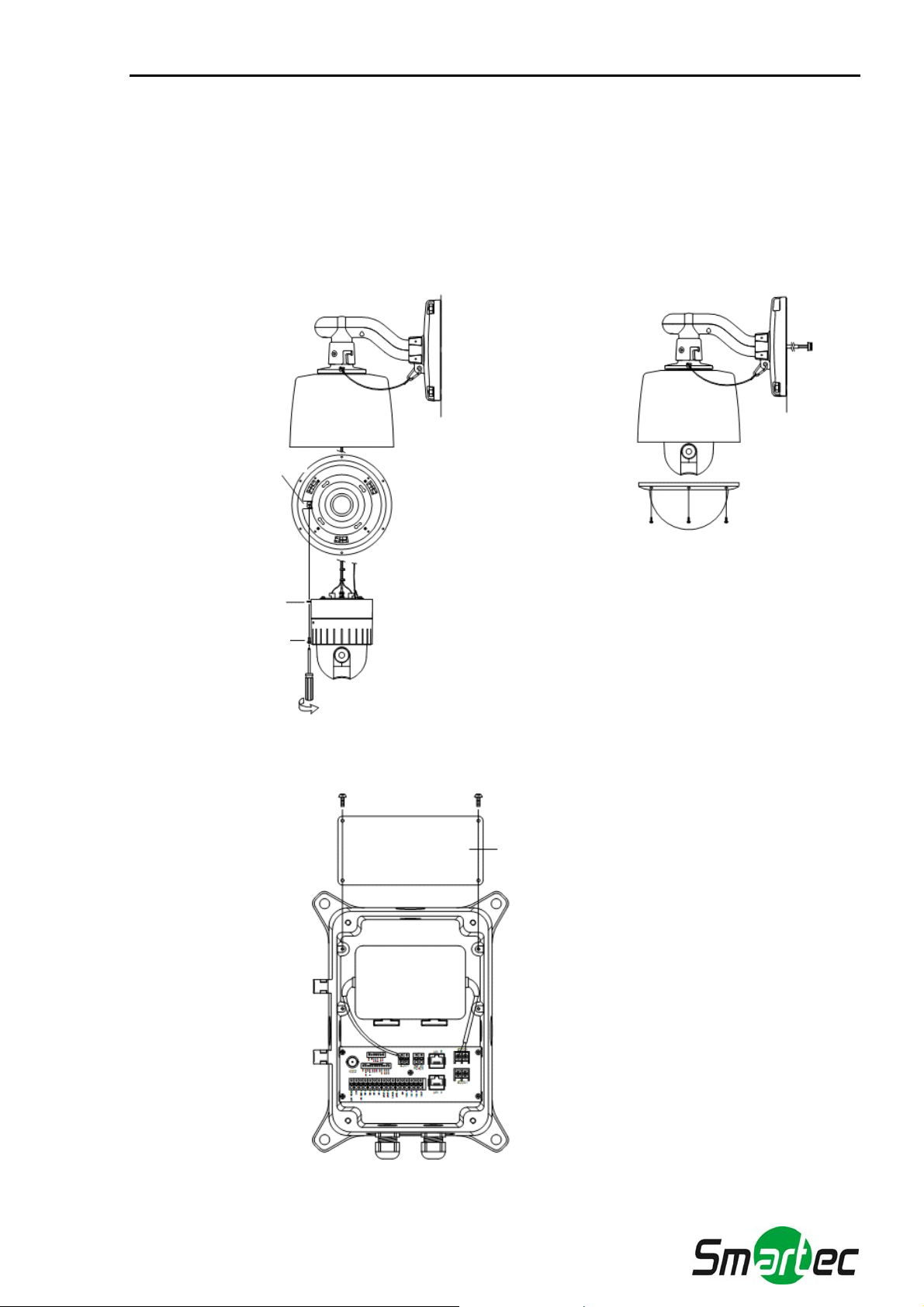

а-5
Вставьте фиксаторы кронштейна и поверните камеру против часовой стрелки.
Фиксатор кронштейна вставляется в отверстие в кронштейне.
Чтобы без усилий вставить фиксаторы, фиксаторы замка 1 и 2 должны располагаться на
расстоянии 10° друг от друга (Рисунок 49) .
а-6 Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 50).
а-7 Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рис
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ НАСТЕННОГО КРЕПЛЕНИЯ
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
ВИНТ M3
Рисунок 49.
Рисунок 50.
ФИКСАТОР ЗАМКА 1
ФИКСАТОР
ЗАМКА 2
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ
НАСТЕННОГО КРЕПЛЕНИЯ
ВИНТ M3
Рисунок 49.
Рисунок 50.
унок 50).
а-8 Подключите адаптер питания и установите пластину (Рисунок 51).
ПЛАСТИНА
Рисунок 51.
ПЛАСТИНА
Адаптер
Адаптер
Рисунок 51.
18
Page 20
Руководство по эксплуатации STB-C103

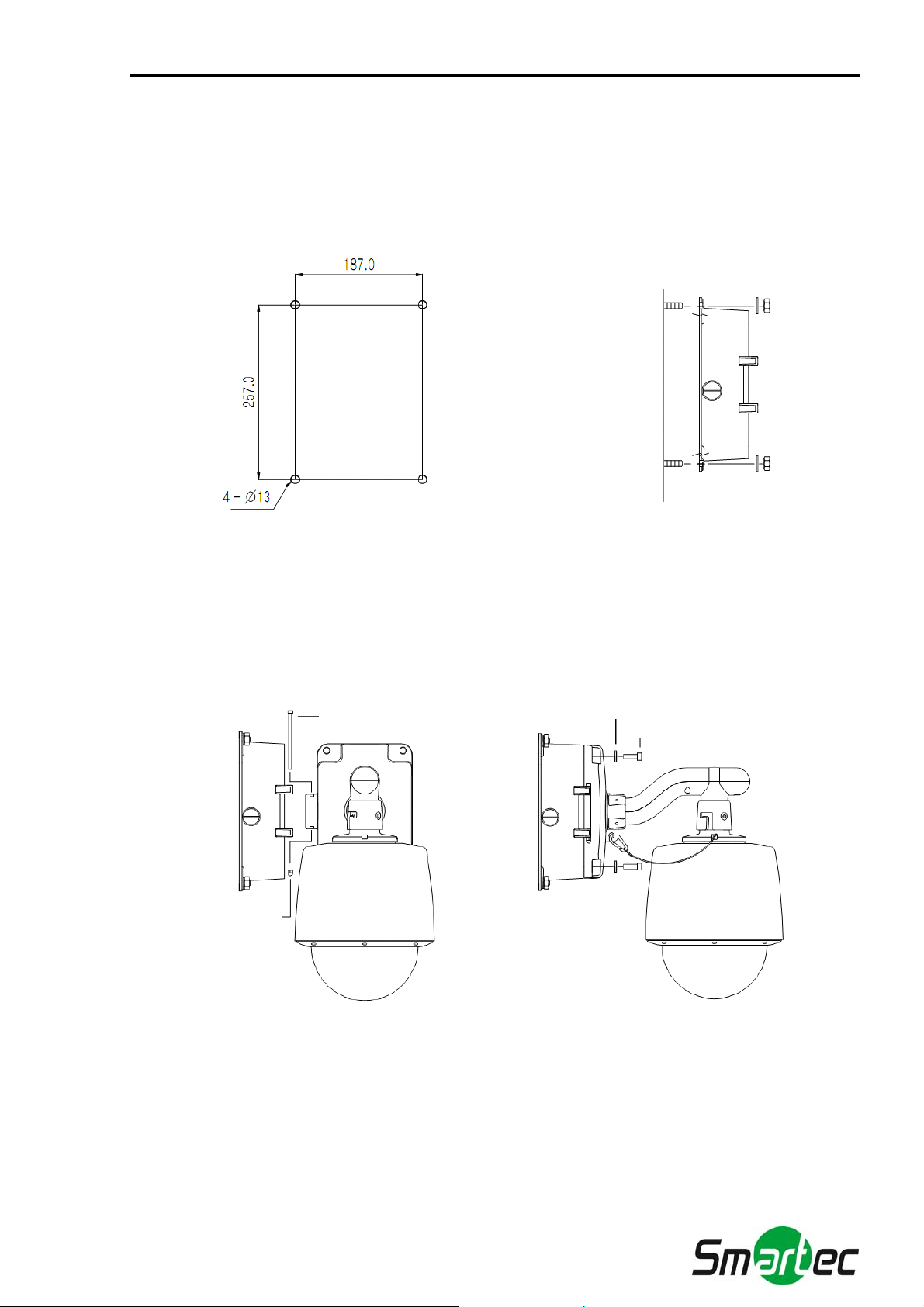

б. Установка на стену
б-1 В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 52 (глубина 37 мм).
б-2 Установите анкерные болты в отверстия.
б-3 Закрепите анкерные болты помощью гаек (Рисунок 53).
Рисунок 52.
Рисунок 53.
Рисунок 52. Рисунок 53.
б-4 Подсоедините термокожух с кронштейном настенного крепления к распределительной
коробке, как показано на Рисунке 54, затяните винт M5 X 100 и закрепите при помощи
крышечного болта (Рисунок 54).
б-5 Привинтите кронштейн настенного крепления к распределительной коробке при помощи
винта M8x25 (Рисунок 55).
ВИНТ M5 х 100
<ТЕРМОКОЖУХ С КРОНШТЕЙНОМ НАСТЕННОГО КРЕПЛЕНИЯ>
ВИНТ M5 x 100
КРЫШЕЧНЫЙ БОЛТ
ВИНТ M8x25
ШАЙБА
Рисунок 54.
Рисунок 55.
ШАЙБА
ВИНТ M8 х 25
КРЫШЕЧНЫЙ
БОЛТ
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ
НАСТЕННОГО КРЕПЛЕНИЯ
Рисунок 54.
Рисунок 55.
19
Page 21
Руководство по эксплуатации STB-C103

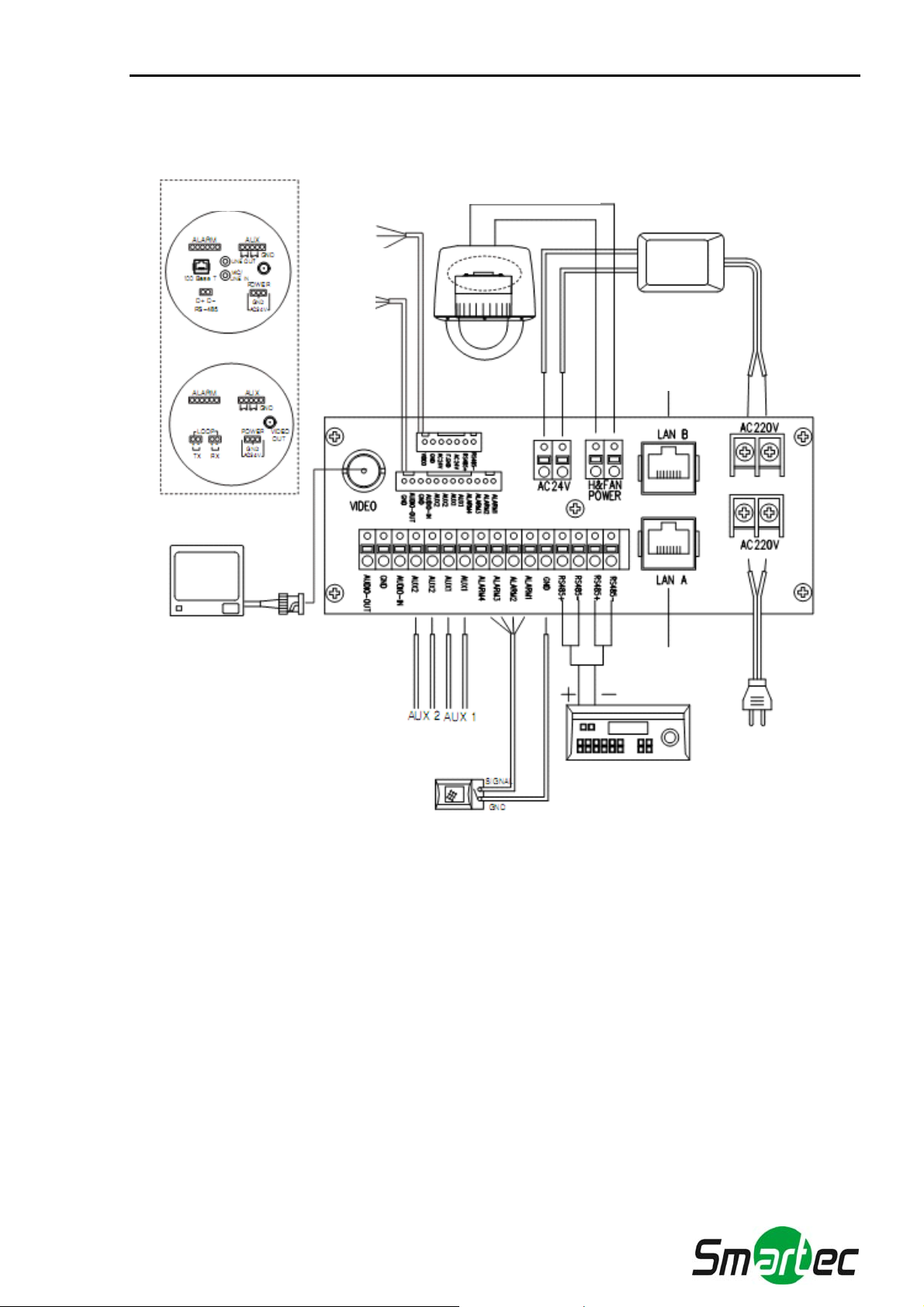

ЗАДНЯЯ ПАНЕЛЬ ТЕЛЕКАМ ЕРЫ
ЗАДНЯЯ ПАНЕЛЬ ТЕЛЕКАМ ЕРЫ
1. Сетевая
КЛАВИАТУРА или ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
AU X
2. Аналоговая
ПИТАНИЕ
ВИД ЕО
RS-485 ( сеть),
RX (аналоговый)
ТРЕВОГА
АУДИО
(сеть)
Винт M5 x 100
АПТЕР 24 в переменного тока
АД
ИК-ДАТЧИК или ДВЕРНОЙ ДАТЧИК
ОБОГРЕВАТЕЛЬ
220/110 В
ВЫХОД КАБЕЛЯ ETHERNET
ВХОД КАБЕЛЯ ETHERNET
AUX 1 AUX 2
ОБОГРЕВАТЕЛЬ
МОНИТОР
СИГНАЛ
(2,3,4 как 1)
1. Сетевая
2. Аналоговая
ПИТАНИЕ
ВСПОМОГАТЕЛЬНЫЙ
ТРЕВОГА
АУДИО (сеть)
ВИДЕО
RS-485 (сеть),
RX (аналоговый)
Рисунок 65.
АД АПТ Е Р 24 в
перем енного тока
ВЫХОД КАБЕЛЯ
ETHERNET
унок 57.
МОНИТОР
ИК-ДАТЧИК или ДВЕРНОЙ ДАТЧИК
(2,3,4 как 1)
Винт M5 x 100
Крышечный болт
Винт M8x25
Шайба
Рисунок 58.
Рисунок 59.
ВХОД КАБЕЛЯ
ETHERNET
КЛАВИАТУРА или
ЦИФРОВ ОЙ
ВИДЕОРЕГИСТРАТОР
220/110 В
Рисунок 65.
20
Page 22
Руководство по эксплуатации STB-C103
ВЕНТИЛЯТОР / ОБОГРЕВАТЕЛЬ
ВЕНТИЛЯТОР
24 В переменного тока, 1A (только для термокожуха)
Вместе с адаптером или питанием купольной камеры
ВЕНТИЛЯТОР
ОБОГРЕВАТЕЛЬ
Рисунок 86
ОБОГРЕВАТЕЛЬ
24 В переменного тока, 1A (только для
уличного термокожуха)
Вместе с адаптером или питанием
купольной камеры
Рисунок 86.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ Уличный термокожух
Включение обогревателя: Вкл. при - 10º C, Выкл. при + 15º C
Включение вентилятора: Вкл. при + 45 º C, Выкл. при - 35 º C
Рабочий диапазон температур: - 40 ºС … + 60 ºС
Влажность: < 90%
Степень защиты: IP 66
Материал кожуха: Поликарбонат (плафон), алюминий (корпус)
Габариты: 253мм (диаметр) x 307мм; 190мм (диаметр плафона)
Потребляемая мощность: Максимум 18 Вт (с камерой: максимум 38 Вт)
Питание: 24 В переменного тока, 1A, 60/50 Гц (24 В, 2A с
камерой)
Масса: 3,4 кг (5,3 кг с камерой)
21
Page 23
Руководство по эксплуатации STB-C103
ГАБАРИТЫ
Единица измерения: мм
ЕДИНИЦА ИЗМЕРЕНИЯ: мм
22
Loading...
