SMARTEK NetStation SERVER User Manual [ru]

Программное обеспечение

NetStation

SERVER

Руководство пользователя

2009 г.

ОГЛАВЛЕНИЕ

1. Введение.............................................................................................................. 4

1.1 Описание ПО NetStation ...............................................................................................................4

1.2 Платы ввода изображения...........................................................................................................5

1.3 Требования к системе и оборудованию......................................................................................5

2. Инсталляция ПО NetStation............................................................................... 6

2.1 Установка плат ввода изображения............................................................................................6

2.2 Установка защитного ключа.........................................................................................................6

2.3 Подключение аналоговых камер .................................................................................................7

2.4 Установка программного обеспечения .......................................................................................7

3. Использование и настройка ПО NetStation .................................................... 9

3.1 Первый запуск программы ...........................................................................................................9

3.1.1 Программа настройки (Configuration Wizard).......................................................................9

3.1.1.1 Выбор языка ..................................................................................................................9

3.1.1.2 Настройка формата даты и времени ........................................................................10

3.1.1.3 Платы ввода изображения .........................................................................................11

3.1.1.4 Сетевые камеры..........................................................................................................11

3.1.1.4.1 Настройка сетевой камеры....................................................................................12

3.1.1.5 Архив на жестком диске .............................................................................................14

3.1.2 Системный администратор.................................................................................................18

3.2 Главное окно программы............................................................................................................19

3.2.1 Изображение камеры ..........................................................................................................22

3.3 Планировщик...............................................................................................................................25

3.3.1 График работы камер..........................................................................................................26

3.3.2 График для звуковых сигналов...........................................................................................28

3.3.3 График для тревожных входов...........................................................................................28

3.3.4 Уведомление........................................................................................................................28

3.3.5 Планировщик – Адресная книга .........................................................................................29

3.3.5.1 Адрес электронной почты ..........................................................................................29

3.3.5.2 Адреса клиентских приложений.................................................................................30

3.4 Настройка камер .........................................................................................................................31

3.4.1 Камера ..................................................................................................................................32

3.4.2 Разрешение..........................................................................................................................33

3.4.3 Частота кадров.....................................................................................................................34

3.4.4 Плата.....................................................................................................................................35

3.4.5 Сеть.......................................................................................................................................36

3.4.6 Движение ..............................................................................................................................37

3.4.7 Сжатие ..................................................................................................................................39

3.4.8 Расширенные функции........................................................................................................41

3.4.9 Запись ...................................................................................................................................42

3.4.10 Сигналы тревоги ..................................................................................................................44

3.4.11 Купольная поворотная камера ...........................................................................................45

3.4.12 Звук .......................................................................................................................................47

3.4.13 Сервер ..................................................................................................................................48

3.5 Настройка звука ..........................................................................................................................49

3.5.1 Формат ..................................................................................................................................49

3.5.2 Сигналы тревоги ..................................................................................................................51

3.6 Тревожные входы .......................................................................................................................52

3.7 Релейные выходы.......................................................................................................................54

3.8 Сетевой сервис ...........................................................................................................................55

3.8.1 Видеосервер.........................................................................................................................55

3.8.2 HTTP соединение ................................................................................................................56

3.8.3 Видео для Java ....................................................................................................................57

3.8.4 Модемная связь ...................................................................................................................60

3.9 Архив ............................................................................................................................................61

3.10 Регистрация пользователей ...............................................................................................61

3.11 Управление купольными камерами ...................................................................................65

3.11.1 Настройка параметров и протоколов для управления купольными поворотными

камерами.............................................................................................................................................65

3.11.1.1 Установки.....................................................................................................................66

3.11.1.2 Протоколы....................................................................................................................67

3.11.2 Панель управления купольной камерой............................................................................68

3.12 Редактор электронных карт ................................................................................................69

3.13 Установки программы..........................................................................................................72

3.13.1 Почта.....................................................................................................................................72

3.13.2 Фотографии ..........................................................................................................................73

3.13.3 Журнал событий ..................................................................................................................74

3.13.4 Моментальный снимок ........................................................................................................74

3.13.5 Дисплей.................................................................................................................................75

3.13.6 Системные установки..........................................................................................................76

3.14 Внешние инструментальные средства ..............................................................................77

3.15 Сохранение настройки ........................................................................................................77

3.16 Обновление защитного USB ключа ...................................................................................77

4. Инструментальные средства системы ................................................... 78

4.1 Просмотр архивов.......................................................................................................................78

4.1.1 Поиск движения в архивной видеозаписи .........................................................................80

4.1.2 Экспорт в файл формата .avi .............................................................................................80

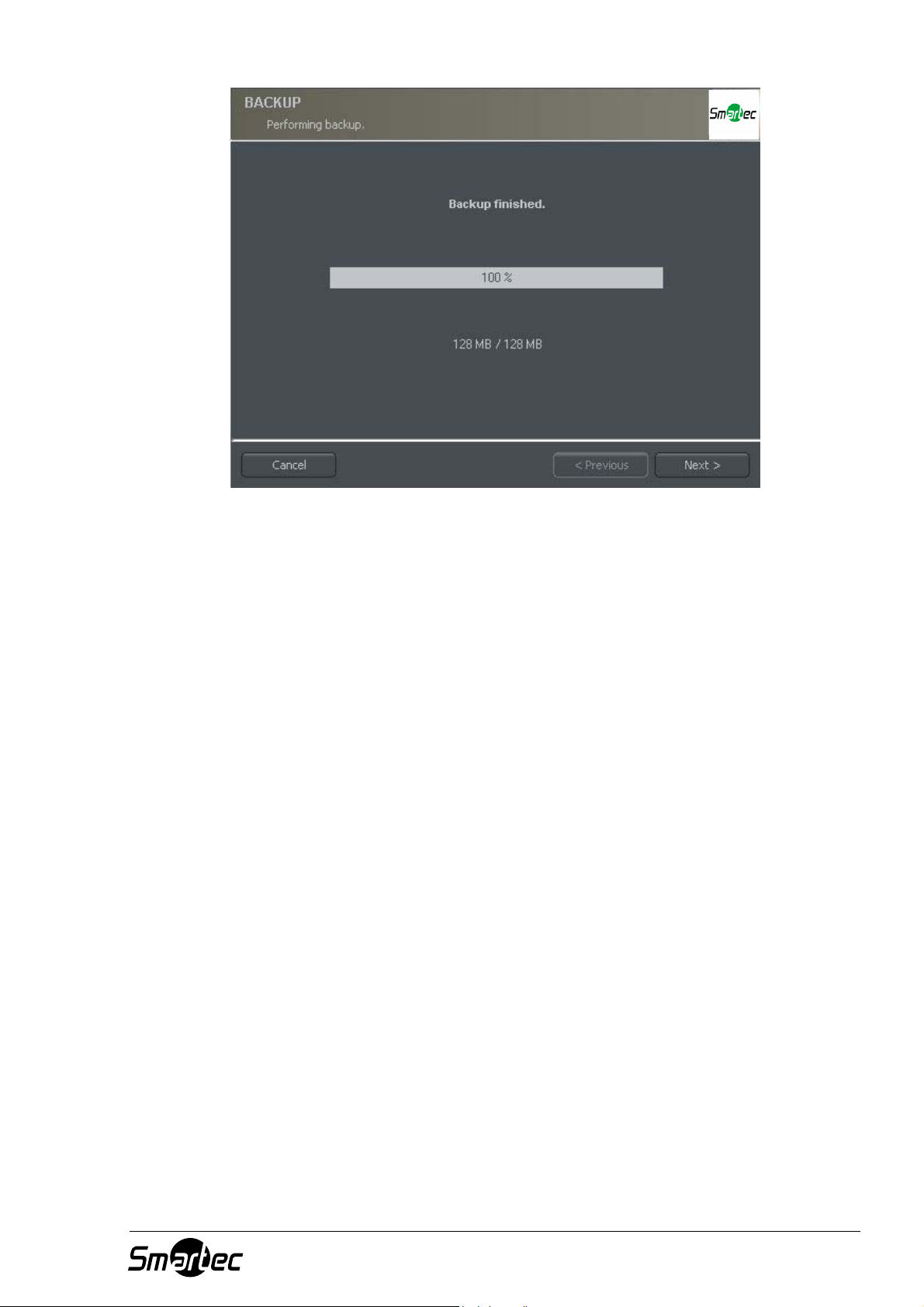

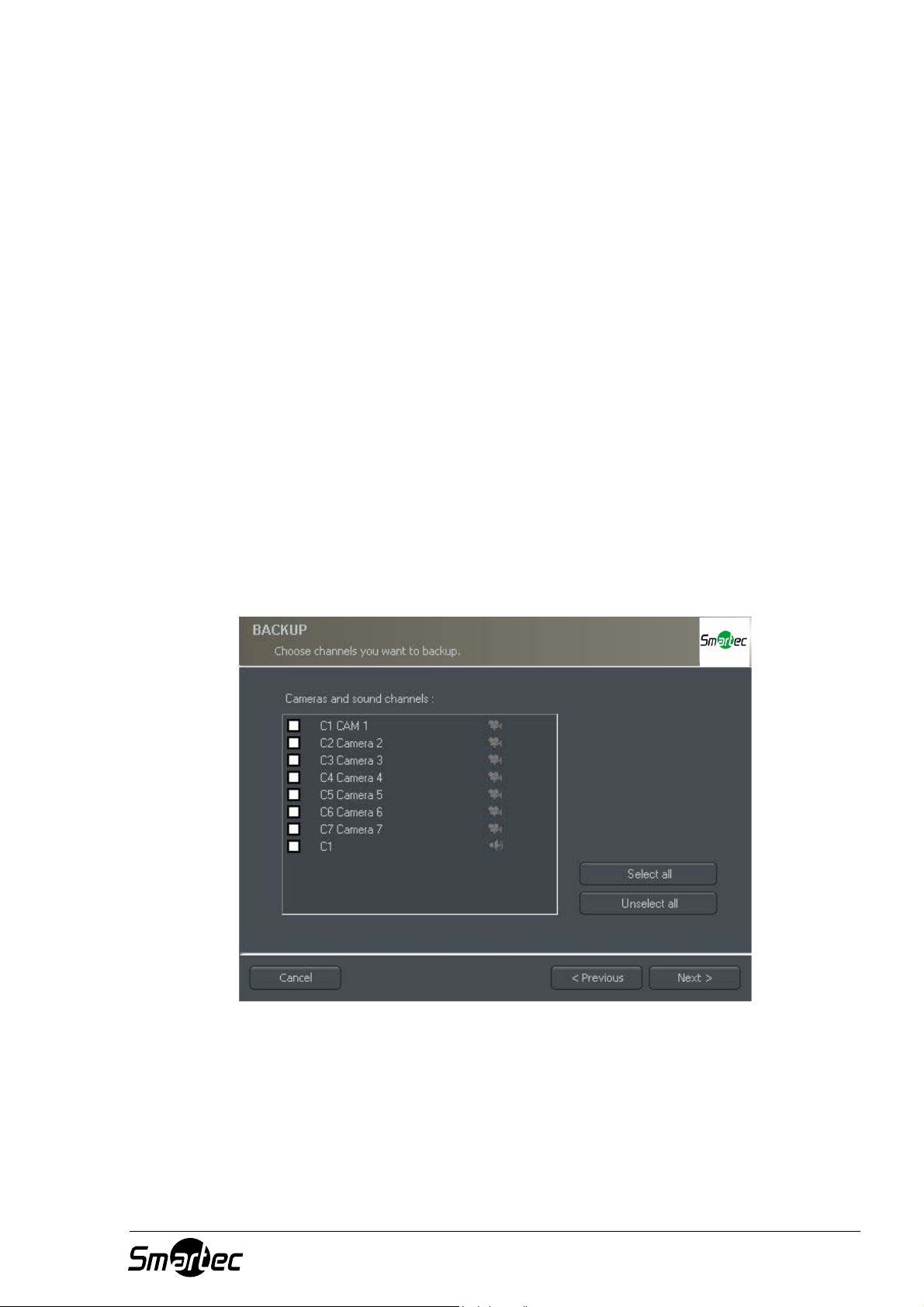

4.1.3 Резервная копия ..................................................................................................................81

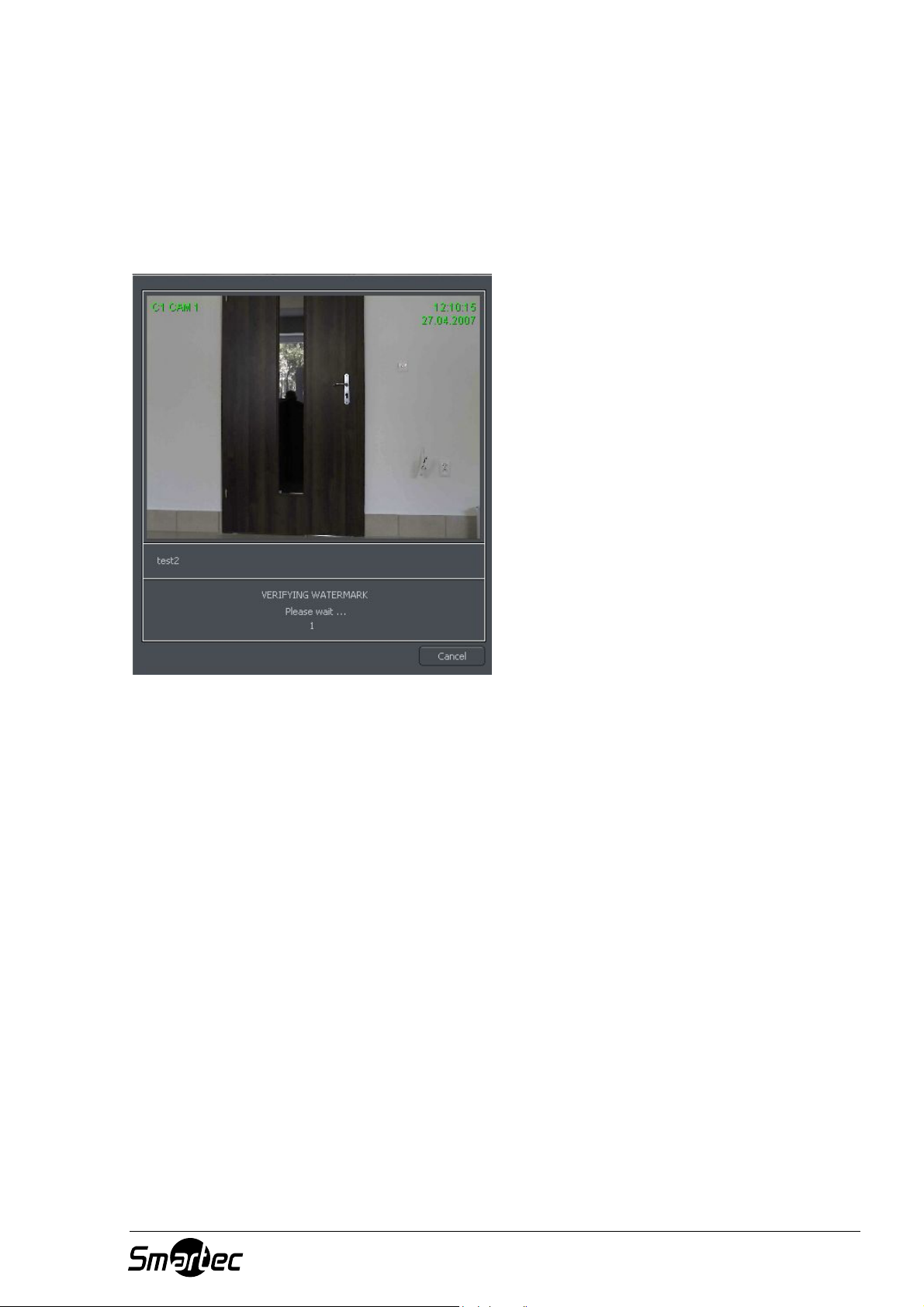

4.1.4 Проверка водяных знаков ...................................................................................................83

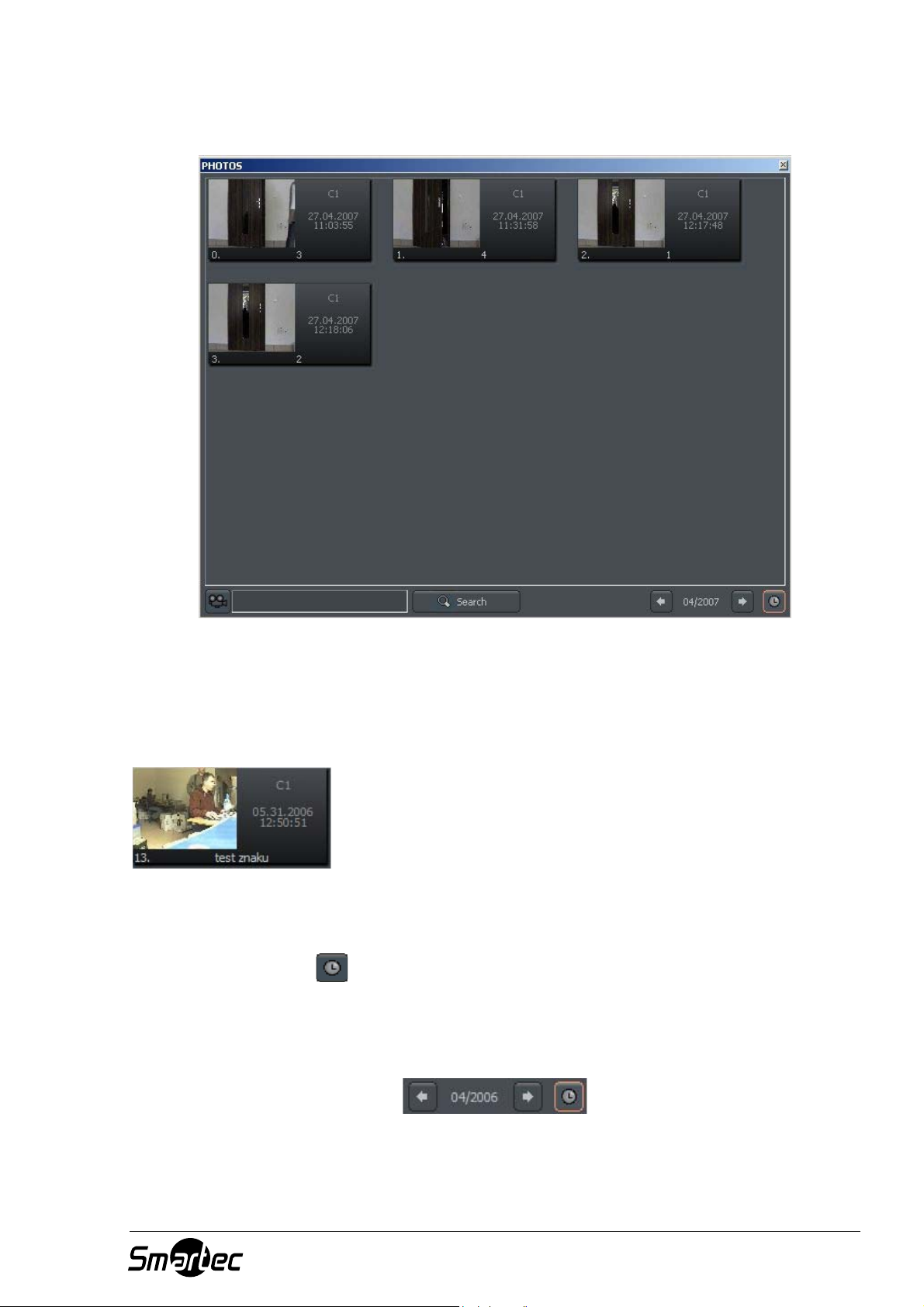

4.2 Браузер фотографий ..................................................................................................................84

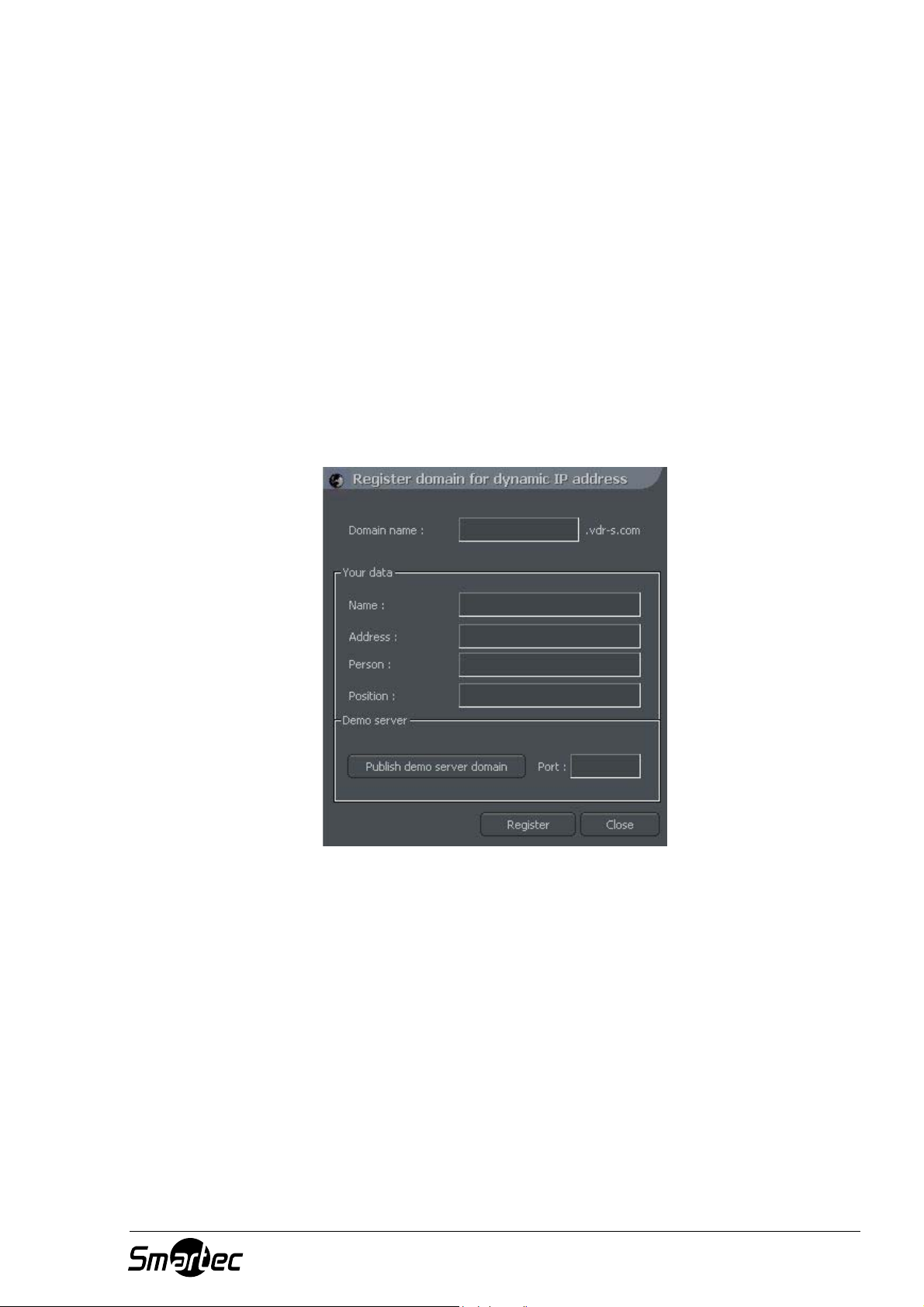

4.3 Регистрация домена ...................................................................................................................85

4.4 Динамический формат................................................................................................................87

4.5 Экспорт водяного знака..............................................................................................................88

4.6 Панель программы......................................................................................................................89

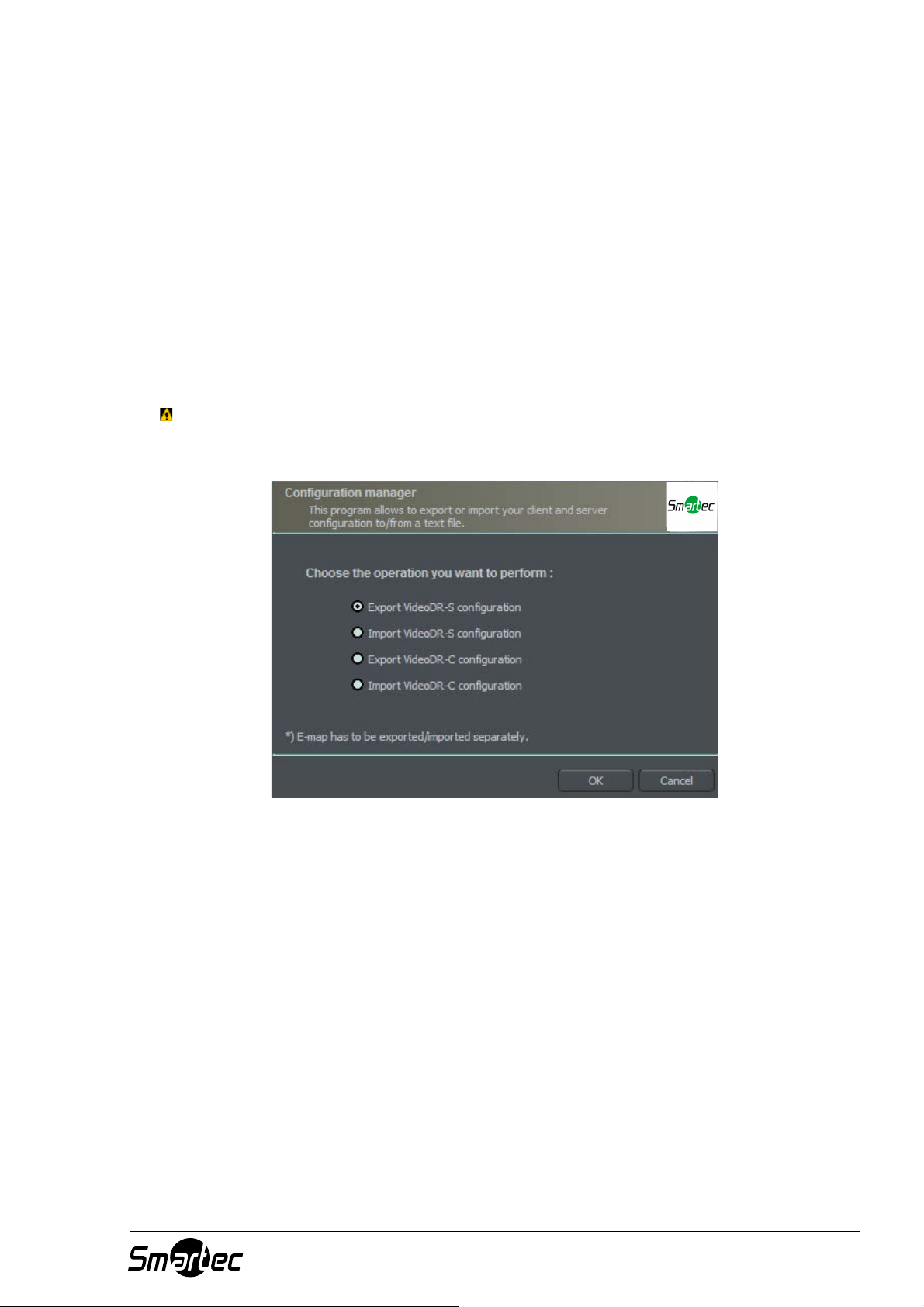

4.7 Импорт/экспорт установок программы......................................................................................91

4.7.1 Экспорт установок ...............................................................................................................91

4.7.2 Импорт установок ................................................................................................................91

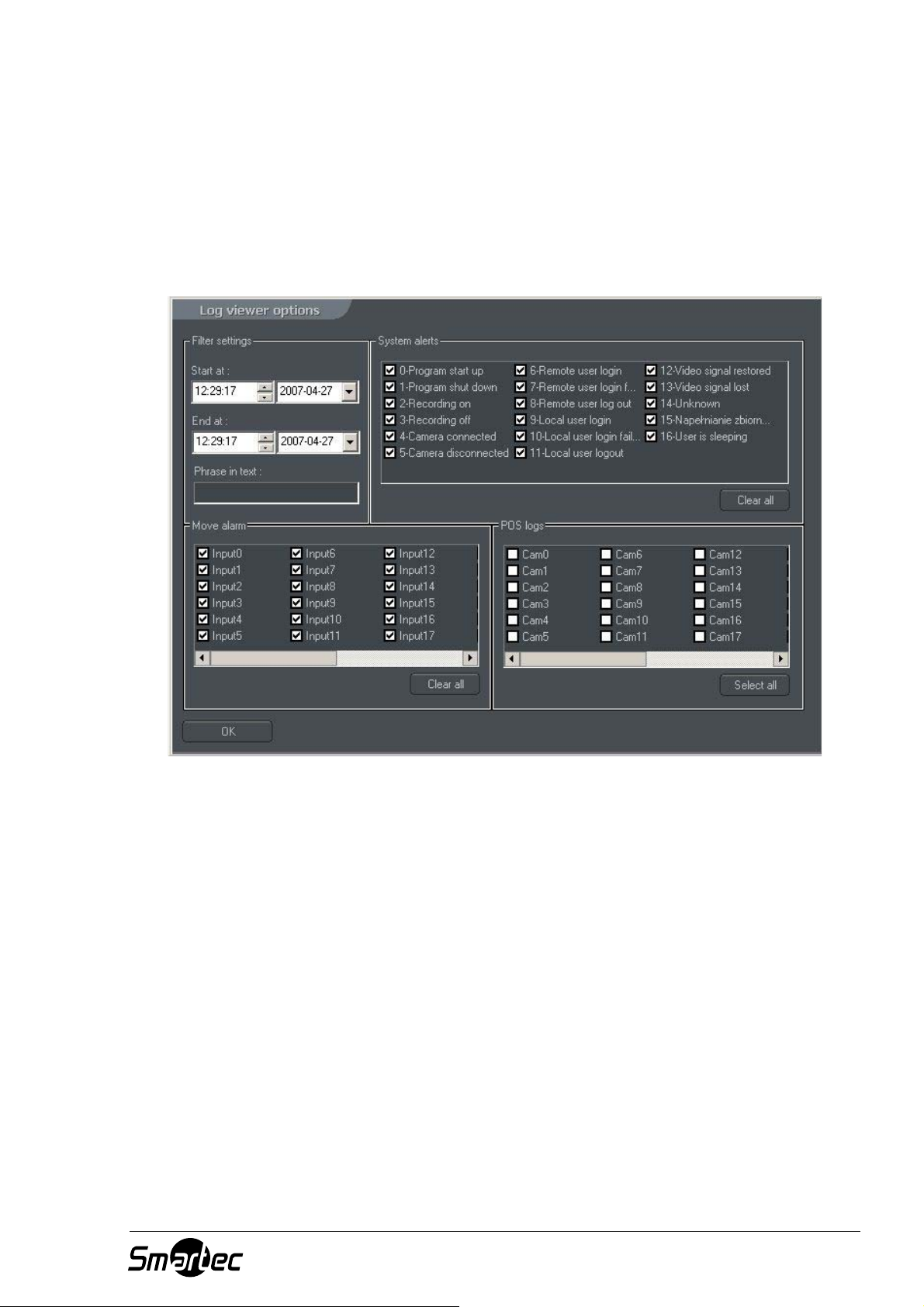

4.8 Браузер журнала событий..........................................................................................................92

1. Введение

Представляем Вам новую версию программного обеспечения NetStation, дополненную многочисленными новыми функциональными возможностями и модулями. Во многом такая модификация стала возможной благодаря Вашему участию и участию наших партнеров. Часть новшеств это наши оригинальные идеи, позволившие улучшить пользовательский интерфейс программы, расширить модельный ряд совместимого IPоборудования и возможности цифровой видеозаписи мегапиксельного разрешения. Наша цель обеспечить возможность одновременной записи изображения сетевых камер и пока еще широко используемых аналоговых камер, создания больших архивов видеоданных и совершенствования средств удаленного управления системой в целом.

1.1 Описание ПО NetStation

ПО NetStation предназначено для записи и мониторинга видео и аудио информации, поступающей с сетевых (IP) и/или аналоговых камер. Инсталляция производится на ПК с операционной системой Microsoft Windows 2000/XP/Vista. Новая версия NetStation позволяет создавать мультисерверные конфигурации систем видеонаблюдения, при этом один сервер способен осуществлять запись изображений с 64 камер и за счет установки дополнительных плат управлять 16 релейными выходами и 16 тревожными входами (не считая тревожных входов/выходов IP камер). Более того, все записанные события с камер, аудио события, системные тревоги и даже входы и выходы можно назначить на выполнение специфических функций таких как включение записи, исходящая команда, подключение к клиенту, а также почтовые уведомления. Меню просмотра архива предлагает интуитивно понятные, но в то же время функционально насыщенные настройки. Для каждого канала записи создается свой временной отрезок, позволяющий легко отслеживать произошедшие события. Контрольная панель архива дает возможность осуществлять покадровый просмотр и перемотку записи в различном направлении с тремя скоростями. Также предусмотрен поиск движения в заданных зонах и создание закладок, осуществляемое вручную или автоматически.

Программное обеспечение NetStation состоит из двух независимых приложений:

1. NetStation Сервер (VDRS);

2. NetStation Клиент (VDRC).

Первое приложение представляет собой приложение сервера: оно используется для обработки и записи поступающего с камер изображения и управления учетными записями пользователей. Второе приложение используется в качестве клиентского приложения. Оно позволяет устанавливать связь одновременно с 16 серверами по локальной сети и выполнять удаленное видеонаблюдение и синхронизированное аудиопрослушивание в режиме реального времени, удаленный просмотр и прослушивание записанного видео и полнофункциональное администрирование серверов. В небольших системах, где нет необходимости в удаленных рабочих местах операторов, достаточно одного ПК с установленным приложением NetStation Сервер. Клиентское приложение Mobile Client может устанавливаться на мобильные устройства (мобильные телефоны, карманные ПК), что позволяет просматривать изображение с камер, находясь в любой точке мира.

1.2 Платы ввода изображения

Платы видеоввода это многоканальные платы программной или аппаратной компрессии видеосигнала, устанавливаемые внутри системного блока компьютера. Для их установки используются слоты шины PCI на материнских платах, что позволяет создавать гибридные (IP + Analog Video) системы видеонаблюдения. Современная технология дает возможность выполнять обработку изображения на каждой карте со скоростью от 25 до 400 кадров в секунду с разрешением до 768х576 пикселей. Подробное описание гибридных видеорегистраторов на базе ПК Вы можете получить у дилеров оборудования торговой марки Smartec.

1.3 Требования к системе и оборудованию

Минимальные системные требования ПО NetStation:

¾ Процессор Intel (Pentium4 3.0 Гц (HT) или более мощный);

¾ Материнская плата на базе микропроцессоров Intel (модели, начиная с i845);

¾ ОЗУ минимум 512 МБ;

¾ Минимальный объем свободной памяти на жестком диске для программного

обеспечения 85 МБ.

¾ Объем свободной памяти для архива видеоданных (минимум 40 ГБ)

¾ Операционная система Microsoft Windows XP SP3 / Vista Business/Professional.

Для систем с количеством камер до 16, рекомендуются следующие характеристики ПК: Intel Core2Duo 2.66 ГГц, 2Гб ОЗУ, 512Мб видеокарта с поддержкой 2 мониторов, Gigabit Ethernet.

Для систем с количеством камер до 32, рекомендуются следующие характеристики ПК: Intel Core2Quad 2.66 ГГц, 4Гб ОЗУ, две видеокарты 512Мб (4 монитора), два интерфейса Gigabit Ethernet (для серверного ПК).

Конфигурация ПК может сильно варьироваться в зависимости от следующих требований:

- скорости записи изображений с камер;

- времени хранения видеоархива;

- характеристик трансляции изображений на удаленные ПК;

- наличия мегапиксельных камер в системе видеонаблюдения;

- клиент-серверной архитектуры системы;

- количества одновременных подключений удаленных пользователей.

!!! ПРИМЕЧАНИЕ: Приложение «NetStation-Клиент» возможно несколько раз запустить

на одном ПК. Это позволяет к клиентскому ПК подключить множество мониторов для отображения большого количества камер (на одном мониторе максимум 64 камеры) при одновременном сетевом соединении с несколькими серверами (NetStation-Сервер).

2. Инсталляция ПО NetStation

Ниже приводятся инструкции по установке плат ввода изображения и программного обеспечения на компьютер.

2.1 Установка плат ввода изображения

В зависимости от количества аналоговых камер в системе, используется от одной до четырех плат видеоввода. Монтаж следует начинать с установки плат на материнскую плату. Платы устанавливаются в слоты шины PCI:

Рисунок 1: Установка платы ввода изображения.

Если Вы хотите использовать сторожевую функцию

(Watch Dog), на этом этапе

следует подключить плату ввода изображения к материнской плате с помощью прилагаемого кабеля.

На плате ввода изображения найдите двухконтактное гнездо,

обозначенное watchdog и подключите его с помощью кабеля к гнезду reset («сброс») на материнской плате.

2.2 Установка защитного ключа

Для работы ПО NetStation следует установить защитный ключ в USB-порт Вашего компьютера. Следите, чтобы ключ был установлен постоянно. В противном случае программа прекратить работу и выдаст сообщение об отсутствии ключа защиты. Во время работы USB-ключ светится синим цветом, что указывает на корректную работу.

Если плата не принимает сигнал процессора, происходит перезапуск компьютера. Это защита от

неконтролируемого сбоя в работе устройства.

2.3 Подключение аналоговых камер

Для подключения камер вставьте коаксиальные кабели камер с разъемами BNC в соответствующие гнезда на платах ввода изображения.

Камеры

Кабель с разъемом BNC

Компьютер с установленными платами ввода изображения

Камеры

Кабель с BNC-разъемом

Рисунок 2: Подключение камер.

Если используемая плата ввода изображения имеет 15-контактный разъем, требуется подключить к плате «переходной кабель», а затем подключить камеры к нему. Нижний 15-контактный разъем на плате используется для подключения камер с номерами 1 – 8, верхний – для подключения камер с номерами 9 – 16.

Компьютер с установленными платами оцифровки изображени

2.4 Установка программного обеспечения

После того, как платы видеоввода будут правильно подключены, можно переходить к установке программного обеспечения. Включите компьютер, и после обнаружения операционной системой новых устройств не выполняйте их установку, пока не установите программное обеспечение NetStation. Оставьте окно без настройки. Затем запустите приложение NETSTATION_PROFESSIONAL_INSTALL.exe с CD диска с программным обеспечением.

ВНИМАНИЕ: Во время установки приложения NetStation одновременно

выполняется установка драйверов для плат ввода изображения. При этом на экране может появиться предупреждение (Windows warning) по поводу отсутствия цифровой подписи Microsoft на устанавливаемых драйверах. В этом случае для правильной установки драйверов нажмите “Continue anyway” («Продолжать все равно»).

После установки программного обеспечения появится подсказка перезапустить компьютер. На этом этапе выберите "No, I will restart later" («Нет, перезапуск будет производиться позже»). Приступайте к установке драйверов плат ввода изображения. Если операционная система все еще не закрыла окно, касающееся обнаружения новых устройств, выполните предложенные действия.

В противном случае Вам придется выполнять установку устройств вручную. Выберите правой кнопкой мыши кнопку My computer («Мой компьютер»), затем выберите Properties («Свойства»), закладку Hardware («Оборудование»), кнопку

Device manager («Администратор устройств»). После этого выберите Scan for hardware changes («Поиск изменений оборудования»). Система инициирует

установку новых устройств. Следуйте инструкциям. Чтобы убедиться в правильной установке платы ввода изображения, перейдите к опции Device manager

(«Администратор устройств») и разверните меню Sound, video and game controllers («Контроллеры звука, видео и игр») (или DVR boards («Платы

цифровой видеозаписи) в случае использования плат DSP). После успешной установки всех устройств перезапустите свой компьютер.

3. Использование и настройка ПО NetStation

Во время процесса установки приложение NetStation включается в группу автоматического запуска Autostart, что означает, что оно будет автоматически активироваться при запуске операционной системы. Также можно выполнять запуск программы вручную из меню «Пуск» или с помощью ярлыка на рабочем столе.

3.1 Первый запуск программы

3.1.1 Программа настройки (Configuration Wizard)

При запуске программы впервые необходимо выполнить настройку некоторых параметров с помощью утилиты «Configuration Wizard» (Пуск – NET Professional – Tools), что имеет большое значение для корректной работы всей системы.

3.1.1.1 Выбор языка

Рисунок 3: Программа настройки – выбор языка.

Выберите язык из списка. Затем нажмите кнопку Next («Далее»).

3.1.1.2 Настройка формата даты и времени

В представленном ниже окне Regional Settings выберите формат вывода на экран времени: 24 hour (24-часовой) или AM/PM (12-часовой), затем выберите один из предложенных форматов вывода на экран даты.

Значение символов:

dd – число, mm – месяц, yyyy – год

Также выберите формат мониторов подключенных к ПК: 4х3 или 16х9. Для перехода к следующему действию нажмите кнопку Next («Далее»).

Рисунок 4: Настройка формата даты и времени.

Если требуется смена имени и пароля Администратора, в окне представленном ниже введите новый пароль и подтвердите ввод. Для перехода к следующему действию нажмите кнопку Next («Далее»).

3.1.1.3 Платы ввода изображения2

На этом экране укажите, установлены ли платы расширения ConExt на Ваш компьютер. Если да, выберите верный тип из списка.

ВНИМАНИЕ: Очень важно проверить, к какой плате ввода изображения

подключена плата расширения. Например, позиция 1 соответствует первой плате ввода изображения, установленной на материнской плате.

Следующим действием является выбор стандарта цветопередачи PAL или NTSC. Перечень стран и регионов, где используются вышеупомянутые стандарты, приводится в приложении «Стандарты цветопередачи».

Рисунок 5: Программа настройки – платы ввода изображения.

3.1.1.4 Сетевые камеры3

Приведенный ниже экран позволяет добавить к системе новые сетевые камеры (IP- камеры). В главном окне содержатся параметры, настройку которых выполняете Вы. При первом запуске NetStation (VDRS) этот экран не заполнен. Чтобы добавить сетевую камеру, нажмите кнопку Add («Добавить»). Откроется новое окно. После завершения настройки нажмите OK. На этом первая стадия (настройка камер) завершается, и система переходит к созданию архивов видеоданных. Следует помнить, что программу настройки можно открыть позднее из меню запуска Windows: Все программы – NET PROFESSIONAL – Configuration Wizard.

Кнопки Edit («Редактировать») и Delete («Удалить») используются для редактирования и удаления выделенной позиции.

Если платы ввода изображения не используются, пропустите это действие (Next – Далее).

Не относится к системам, где используются только платы ввода изображения.

3.1.1.4.1 Настройка сетевой камеры

Рисунок 6: Окно добавления IP-камер.

Чтобы добавить камеру, нажмите кнопку Add.

В приведенном ниже примере показано шаг за шагом, как добавить IP камеру.

Рисунок 7: Выбор изготовителя камеры.

Рисунок 8: Функция поиска (Search) позволяет автоматически обнаруживать подключенные

сетевые камеры. Пользователь может вручную изменить IP- адрес камеры при помощи

кнопки Change IP address.

ВНИМАНИЕ: Представленное выше окно и функция поиска (Search) может

использоваться не для всех типов IP-камер. В этом случае требуется ввести данные камеры вручную (IP-адрес, порт, имя пользователя, пароль и т.д.).

Рисунок 9: Дополнительные опции настройки камеры – предлагаются разные опции, в

зависимости от изготовителя и модели камеры.

Закладка Поле настройки Описание

Network (Сеть)

Model (Модель) Address (Адрес) User

(Пользователь)

Password (Пароль) HTTP Port (Порт)

Модель используемой IP камеры IP-адрес или доменное имя.

Имя пользователя, имеющего полномочия для трансляции изображения. Пароль этого пользователя.

Номер порта, на который камера транслирует изображение.

Video (Видео)

Camera type (Тип камеры)

Video stream configuration (Настройка видеопотока)

*В зависимости от модели IP камеры

Выберите формат PAL или NTSC для трансляции изображения c камеры. Выбор качества изображения при трансляции. При использовании большого количества камер рекомендуется выбирать вторую или третью опцию. При выборе второй опции изображение выводится с меньшей частотой кадров (выводится только ключевой кадр). Однако запись продолжает выполняться с полной скоростью. При выборе третьей опции создаются отдельные соединения: одно для записи, другое для просмотра изображения. Используется разнесенный прием для записи и просмотра изображения. Низкое качество просматриваемого изображения позволяет экономить ресурсы процессора.

Audio (Звук)

Sound Configuration (Настройка звука)

Активация трансляции звука с микрофона или аудиовхода камеры. Если сетевая камера оснащена и аудиовыходом, то можно передавать на нее звук с сервера NetStation. (двунаправленная передача аудио)

Advanced (Расширенные установки)

Dome operation (Управление

поворотной камерой)

Device options (Опции настройки устройств)

Активация управления телеметрией.

Аппаратный детектор движения (камера передает сигнал при обнаружении движения), просмотр состояния релейных выходов камеры.

Таблица 1: Программа настройки – сетевые камеры.

3.1.1.5 Архив на жестком диске

Для корректной работы сервера NetStation требуется настройка архива на жестком диске, т.е. выделение пространства на диске для хранения видеозаписи и аудиозаписи. Чем больший объем дисков будет использоваться, тем дольше можно будет хранить видеоданные в архиве.

Создание архива на жестком диске это второе действие, выполняемое программой настройки после завершения настройки камер.

Рисунок 10: Создание архива на жестком диске.

В первом окне программы создания архива имеется 3 опции:

Create a new media archive («Создать новый архив») – создание нового архива на диске.

Use existing media archive («Использовать существующий архив») – настройка установленного диска.

No, don't create media archive now, exit wizard («Нет, не создавать архив, закрыть программу настройки») – выход из программы настройки без создания

архива на диске.

ВНИМАНИЕ: В случае использования представленной выше опции функция

записи блокируется. Настройка и редактирование архива в дальнейшем выполняется с помощью функции Archive Storage («Архив») в меню Configuration («Настройка») приложения NetStation Server.

Следующим действием является выбор типа создаваемого архива. Если отметить опцию Create archive which will use preallocate disk space («Создать архив с использованием выделенного пространства на диске»), создание архива на диске выполняется в соответствии с заданным пользователем объемом. В противном случае архив создается по принципу возрастания, т.е. по мере записи новых данных архив увеличивается, пока не заполнит весь объем памяти в выбранном сегменте.

ВНИМАНИЕ: После заполнения выделенного пространства на диске сервер

NetStation продолжает запись поверх самых «старых» архивных данных.

Далее следует выполнить настройку параметров архивных файлов:

Рисунок 11: Создание архива на диске – настройка пути архивации.

1. Путь к папке индексных файлов – в этой папке содержится информация об

архивах – ее настройка выполняется в первую очередь.

2. Путь к папке архивных файлов – в заданной папке хранятся архивные файлы.

Возможно создание нескольких путей доступа к архивам.

3. Объем архива на диске – определяется объем папки архивных файлов –

изменение цифрового значения выполняется двойным щелчком мыши.

ВНИМАНИЕ:

a. Представленные выше опции могут использоваться только в случае создания

архива назначенного объема (см. Рисунок 10). При использовании опции создания возрастающего архива эта опция заблокирована.

b. Минимальный объем диска не может быть меньше:

[числа подключенных камер] x 32 МБ,

При недостаточном объеме диска возможны сбои при выполнении записи.

4. Создание дополнительного пути к архиву – позволяет создавать новые пути к

архиву на диске.

5. Удаление пути к архиву – используется для удаления выбранного пути к архиву

на диске.

6. Информация о неизрасходованном объеме архива в выбранном сегменте

диска.

7. Создание архива – после определения пути доступа к индексным и архивным

файлам используйте эту опцию для создания архива видеозаписи.

8. Удаление видеозаписи старше заданного количества дней.

Если нажать кнопку OK («Да») после настройки пути доступа к папке индексных файлов и к папке архивных файлов, выполняется переход к следующему действию настройки архива:

Рисунок 12: Создание архива на диске.

1. Yes, change allocated disk space now («Да, изменить выделенный объем диска») – эту опцию следует выбрать после создания нового архива или нового

пути доступа к архиву данных. После выбора этой опции выполняется переход к следующему действию настройки (см. Рисунок 13).

2. No, I preallocated disk space already («Нет, объем диска уже назначен») –

эту опцию следует выбрать при создании пути доступа к существующему архиву или удаления существующего пути доступа к записи.

Рисунок 13: Создание архива на диске.

3. Use fast disk space allocation («Использование функции быстрого выделения пространства на диске») – Выделение пространства на диске

осуществляется гораздо быстрее, чем при стандартной настройке. Однако использование этой функции может привести к фрагментации архивных файлов.

4. Delete files with an unoptimal size («Удаление файлов неоптимального объема») – архивный файл, объем которого не оптимален, удаляется (например,

при включении новых файлов в возрастающий архив).

Это действие завершает процесс настройки архивов на диске.

3.1.2 Системный администратор

При первом запуске программы требуется выполнить настройку логина и пароля системного администратора. Администратор это пользователь, который имеет все полномочия по изменению параметров настроек и управлению системой. Важно запомнить логин и пароль администратора, так как после настройки их изменение из меню программы не возможно (возможно с помощью утилиты Configuration Wizard). Также администратор не должен сообщать эти параметры другим пользователям, так как это конфиденциальная информация.

Рисунок 14: Системный администратор.

Следующим этапом является ввод номера лицензии на использование продукта. Вы можете найти этот номер на ключе защиты. Если это действие не выполняется, некоторые функции программы остаются заблокированными, и каждый час система автоматически запрашивает номер лицензии.

После выполнения этих действий ПО NetStation готово к работе.

3.2 Главное окно программы

Главное окно программы позволяет получать немедленный доступ к наиболее важным функциям программы. Вы можете одновременно просматривать транслируемое с камер изображение, контролировать состояние тревожных входов, переключать изображение камер на экране и записывать отдельные кадры изображения в статическом формате.

Главное меню располагается в верхней части экрана. Оно имеет следующую структуру:

¾Program (Программа)

Æ Minimize («Свернуть») – используется для сворачивания окна приложения. Æ Log out («Выйти из системы») – используется для регистрации выхода

пользователя из системы.

Æ Shutdown system («Выключение системы») – используется для

выключения операционной системы.

Æ Restart system («Перезапуск системы») – используется для перезапуска

операционной системы.

Æ Exit («Выход») – используется, чтобы закрыть приложение NetStation.

Tools («Инструменты»)

Æ Browse archives («Просмотр архивов») – используется, чтобы открыть

архив видеозаписей.

Æ Browse photos («Просмотр фотографий») – используется, чтобы открыть

программу просмотра сохраненных кадров статических изображений.

Æ Register domain («Регистрация домена») – используется для регистрации

домена.

Æ Layout manager («Менеджер форматов») – используется для

редактирования форматов расположения изображения камер на экране.

Æ Analog video output («Аналоговый видеовыход») – настройка аналогового

видеовыхода (для плат видеоввода).

Æ Export watermark («Экспорт водяных знаков») – используется для

экспорта водяного знака в файл.

Æ Program console («Панель сообщений программы») – используется, чтобы

открыть панель текстовых сообщений.

Æ Program update («Обновление программы») – позволяет проверить, не

появились ли новые версии программы.

Æ Sound control («Управление звуком») – используется, чтобы открыть

звуковой микшер системы.

Æ On-screen keyboard («Экранная клавиатура») – используется для вывода

экранной клавиатуры.

Æ Dome panel («Панель управления камерой») – используется, чтобы

открыть панель управления поворотной камерой.

Æ E-Map («Электронная карта объекта») – вывод на экран графической

схемы расположения камер в заданной зоне.

¾ Configuration («Настройка»)

Æ Scheduler («Планировщик») – планировщик задач. Æ Cameras («Камеры») – настройка камер. Æ Sound («Звук») – настройка звуковых каналов. Æ Alarm inputs («Тревожные входы») – настройка тревожных входов. Æ Output switches («Релейные выходы») – настройка релейных выходов. Æ Network services («Сетевые услуги») – настройка удаленного доступа. Æ Archive storage («Архив») – настройка объема памяти для архива. Æ User accounts («Учетные записи пользователей») – настройка аккаунтов

пользователей сервера NetStation.

Æ Dome control («Управление поворотной камерой») – настройка

управления PTZ камерами.

Æ E-map editor («Редактор электронных карт») – позволяет создавать

графические схемы расположения устройств в заданной зоне.

Æ Program settings («Установки программы») – глобальные установки

программы.

Æ External tools («Внешние инструментальные средства») – доступ к

инструментальным средствам Windows.

 Настройка даты и времени

 Настройка работы мыши

 Опции настройки модема

 Сетевые установки

Æ Save configuration («Сохранение установок») – используется для

подтверждения и сохранения всех изменений установок программы.

¾ Bookmark («Закладка»)

– создание новой закладки в видеоархиве.

¾ About («Информация») – информация о сервере NetStation.

Слева на экране располагаются пиктограммы, которые используются для быстрого доступа к наиболее важным инструментальным средствам.

Активация/деактивация функции записи.

Архив видеозаписи.

Панель управления купольной камерой.

Электронная карта.

Браузер кадров фиксированного изображения.

В правом верхнем углу располагается панель, содержащая информацию об использованном объеме памяти, т.е. сколько дней и часов видеозаписи имеется в архиве. Ниже располагается имя зарегистрированного локального пользователя и количество зарегистрированных для работы с системой в данный момент удаленных пользователей (в скобках).

Пиктограммы на панели в нижней части экрана соответствуют статусу подключенных камер и аудиоканалов. Каждая пиктограмма включает номер камеры / канала и название. Треугольник красного цвета, располагающийся рядом с номером, указывает на обнаружение движения, если это номер камеры, или обнаружение звука, если это номер звукового канала. Если все пиктограммы красного цвета, это означает сбой в работе канала – сигнал не транслируется.

При выборе пиктограммы левой кнопкой мыши изображение камеры переключается в полноэкранный формат.

В левой части экрана располагаются возможные форматы экрана. Форматы это различные варианты расположения изображения камер на экране. В зависимости от количества камер в системе и формата мониторов (4х3 или 16:9), предлагаются разные форматы экрана (мультиэкраны).

1 камера на экране

4 камеры на экране

7 камер на экране

Последняя пиктограмма

позволяет включать динамические форматы, т.е.

заранее заданные последовательности переключения камер на экране.

Если NetStation имеет расширительные платы типа ConExt, пиктограммы соответствующих входов и выходов представлены на экране справа (это относится и к тревожным входам/выходам IP камер). Значение каждой пиктограммы приводится в таблице ниже.

Деактивированный релейный выход.

Активированный релейный выход.

Деактивированный тревожный вход.

Активированный тревожный вход.

Неподтвержденный сигнал тревоги.

Таблица 2: Главное окно – тревожные входы/выходы.

3.2.1 Изображение камеры

В центральной части экрана располагаются самые важные элементы системы. На каждом экране может содержаться следующая информация: название камеры, текущее время, частота кадров. Двойным щелчком левой кнопки мыши на экране изображение выбранной камеры переключается в полноэкранный формат. Повторным двойным щелчком мыши производится возврат к предыдущему формату вывода изображения на экран. Если поместить курсор в верхний правый угол экрана с изображением камеры, открывается дополнительное меню.

Включение записи независимо от установок планировщика, детектора движения или полной деактивации записи.

Запись фиксированного кадра изображения (Snap Shot).

Выбор этой опции позволяет увеличить изображение камеры, Вы можете увеличить выделенный сегмент изображения. Пример приводится ниже.

При использовании поворотной камеры эта кнопка используется для запуска режима управления камерой с помощью мыши. Для изменения положения просто щелкните левой кнопкой мыши в нужной точке изображения камеры.

Удаленный микрофон. Активация этой опции позволяет передавать голосовой сигнал со звуковой карты на IP-камеру (если в программе настройки камер выбрана функция активации опции использования микрофона).

Увеличение изображения

Нажав и удерживая левую кнопку мыши, выберите зону, которую Вы хотите увеличить. Это действие активно при

наблюдении «живых» изображений с камер и не влияет на размер изображения, сохраняемого в архив.

Отпустив левую кнопку мыши, Вы получите изображение с цифровым увеличением. Прокрутка колеса мыши –

изменение масштаба, удерживая левую кнопку мыши можно перемещать зону увеличения по реальному размеру кадра. Эта функция может оказаться полезной при использовании мегапиксельных камер. Для выхода из режима цифрового

увеличения нажмите кнопку

Закрыть

Если щелкнуть правой кнопкой мыши на экране с изображением камеры в процессе работы, открывается меню. Описание всех возможных команд приводится на следующей странице.

Edit

Stay

Larg

Lay

ctive camera

(«Активная камера»)

росмотр списка подключенных камер. Метка показывает какая амера назначена для заданной зоны мультиэкрана. Для азначения другой камеры выберите ее из списка.

Sound channels («Звуковые каналы»)

isplaying mode («Тип

исплея»)

Список звуковых каналов, назначенных для выбранной камеры.

uto («Автоматически») – назначение каналов в соответствии с

астройкой камер.

channels («Редактировать каналы») – откроется панель для

астройки звуковых каналов.

ormal («Нормальный») – окно приложения представлено на

кране полностью с панелями инструментов.

ullscreen («Полноэкранный») – выводятся только изображения

амер на полном экране.

review («Предварительный просмотр») – размер окна риложения регулируется пользователем. Изменение размера окна ыполняется путем обычной регулировки (захватом угла окна рограммы с помощью левой кнопки мыши).

on top («Всегда сверху») – в режиме предварительного росмотра окно приложения всегда остается поверх других риложений (т.е., не перекрывается другими активными рограммами).

how menu («Показать меню») – используется, чтобы

оказать/скрыть строку меню в верхней части экрана.

ide buttons («Скрыть кнопки») – используется, чтобы скрыть

ижнюю панель с символами камер.

mall buttons («Мелкие кнопки») – использование мелких символов

амер на нижней панели.

e buttons («Крупные кнопки») – использование крупных

имволов камер на нижней панели.

how tool buttons («Показать кнопки настройки») –

спользуется, чтобы показать/скрыть панель инструментов астройки в нижней части экрана.

out («Формат»)

ереход к выбранному формату расположения изображения амер на экране. Активация динамического формата Dynamiс – ри выборе в меню настройки камер опции вывода на экран зображения камеры по сигналу тревоги можно временно локировать/разблокировать эту опцию, отметив ее.

dd bookmark

(«Добавить закладку»)

Snapshot

Создание новой закладки в архивной записи для быстрого поиска

тмеченных фрагментов.

апись статического изображения (фотографии).

(«Моментальный

нимок»)

Большинство перечисленных выше опций относятся к работе с одной камерой. Очень важно правильно выбрать камеру (щелчком левой кнопки мыши на экране с ее изображением), прежде чем выбрать ту или иную опцию. Экран с изображением выбранной камеры обозначается красной рамкой.

3.3 Планировщик

NETSTATION позволяет создавать графики для записи видеоизображения камер, записи звука, работы тревожных входов и релейных выходов. Эта функция дает возможность использовать разные режимы работы системы и ее реакции на сигналы тревоги в рабочие дни, выходные и в ночное время. Это мощное универсальное средство, помогающее Вам адаптировать систему к своим потребностям. Активация запланированных событий осуществляется либо путем назначения временного диапазона, либо путем активации тревожного входа.

При работе с планировщиком следует обратить внимание на порядок планируемых задач. Чем выше располагается задача в списке, тем ниже ее приоритет. Например, если первая задача в списке активирует длительную запись изображения всех камер, а вторая задача в списке деактивирует запись в тот же период времени, система деактивирует запись, так как вторая задача имеет более высокий приоритет. В случае конфликта задач (наложения) на оси времени выводятся соответствующие метки. Допустим, выбраны два графика, перекрывающие друг друга по времени. Ось времени будет выглядеть следующим образом:

Задача № 1

Реальный интервал времени для выполнения задачи № 1

Интервал времени для выполнения задачи № 2

Рисунок 15: Планировщик – конфликт.

Задача № 2

Рисунок 16: Планировщик – конфликт.

ВНИМАНИЕ: Для использования в планировщике функции уведомления по

электронной почте следует выполнить настройку доступа к серверу SMTP (см. установки программы).

Интервал времени для выполнения задачи № 1

Открыть планировщик можно из верхнего меню:

Configuration («Настройка») Î Scheduler... («Планировщик…»)

Описание кнопок (одинаковых для всех закладок) приводится ниже.

- создание новой позиции;

- удаление выбранной позиции;

- перемещение выбранной позиции на один уровень вверх;

- перемещение выбранной позиции на один уровень вниз.

3.3.1 График работы камер

Чтобы создать новую задачу, выберите кнопку Add new. В списке появится новая позиция – выберите ее. Рядом со списком позиций располагается панель Activation condition («Условие активации»). Она используется для выбора типа активации задачи – по времени или по сигналу тревоги.

- активация задачи в заданное время;

- активация задачи по сигналу тревоги.

Если задача активируется или деактивируется по графику, требуется отметить дни недели и время суток для активации задачи. На вертикальной оси располагаются дни недели (с субботы по воскресенье), а на горизонтальной оси – время. Каждый квадрат соответствует 15 минутам. Чтобы отметить квадрат, выделите его левой кнопкой мыши. Для выбора более крупного интервала времени удерживайте нажатой левую кнопку мыши и выделите нужный фрагмент.

Рисунок 17: График работы камер – ось времени.

На рисунке выше приводится пример события, которое будет выполняться в выходные дни, т.е. с 18.00 в пятницу до 0.00 в воскресенье. В полях под осью времени можно задать дату начала (начальную дату) и окончания (конечную дату) выполнения задачи.

При активации задачи по сигналу тревоги выберите соответствующий тревожный вход и отметьте на оси времени интервал, в течение которого выполняются события, активируемые по сигналу тревоги.

Рисунок 18: График работы камер – тревожные входы.

Описание других опций:

Название Описание

Task name («Название задачи») Recording («Запись») Опции настройки видеозаписи. Options («Опции») Recording time after motion detection («Время записи по

After motion alarm («После сигнала

тревоги детектора движения»)

Название задачи, которое используется в списке задач.

детектору движения») – Если активирован детектор движения, эта опция определяет, как долго (в секундах) выполняется запись по сигналу детектора движения; motion time before motion alarm («время движения до сигнала тревоги» – определяет, как долго (в секундах) длится событие движения до активации сигнала тревоги. Способы оповещения о тревожном событии. Предлагается три варианта:

• Send e-mail («Сообщение по электронной почте») –

отправка уведомления по электронной почте по заранее заданному адресу.

• Set outputs («Настройка выходов») – активация

выбранного релейного выхода.

• Connect to client («Соединение с клиентом») –

устанавливается связь с выбранным клиентским приложением, установленном, например, на центральном посту наблюдения.

3.3.2 График для звуковых сигналов

Закладка Schedule sounds («График для звуковых сигналов») позволяет «планировать» реакцию системы на звуковые сигналы. Условия активации те же,

что и для графика работы камер. Разница состоит в том, что Вы выбираете звуковые каналы. Дополнительной реакцией на тревожное событие может быть активация видеозаписи выбранных камер. Настройка времени записи выполняется в поле Options («Опции»).

Эта функция может использоваться, например, ночью или в зонах скрытых от наблюдения. Возможности камер обнаружить движение ограничены, а чувствительные микрофоны могут обнаружить шум, активировать сигнал тревоги и релейный выход, который используется для включения света. После этого возможно выполнение видеозаписи.

3.3.3 График для тревожных входов

Этот модуль используется для настройки поведения тревожных входов и их реакции на сигналы тревоги. Настройка событий выполняется так же, как для графика работы камер и звуковых сигналов. Кроме того, после регистрации тревоги система может создать новую закладку в архиве и активировать релейный выход (например, для включения сирены). На панели Options («Опции») можно выполнить настройку времени активации до сигнала тревоги (Activation time before alarm - интервал времени, после которого система опознает активацию входа как сигнал тревоги).

3.3.4 Уведомление

Предупредительные сообщения используются для уведомления об изменениях в работе системы. Вы можете использовать уведомление, например, о выключении приложения, регистрации удаленного пользователя или пропадании видеосигнала камеры. Перечень возможных уведомляющих сообщений приводится ниже:

+ 64 hidden pages
