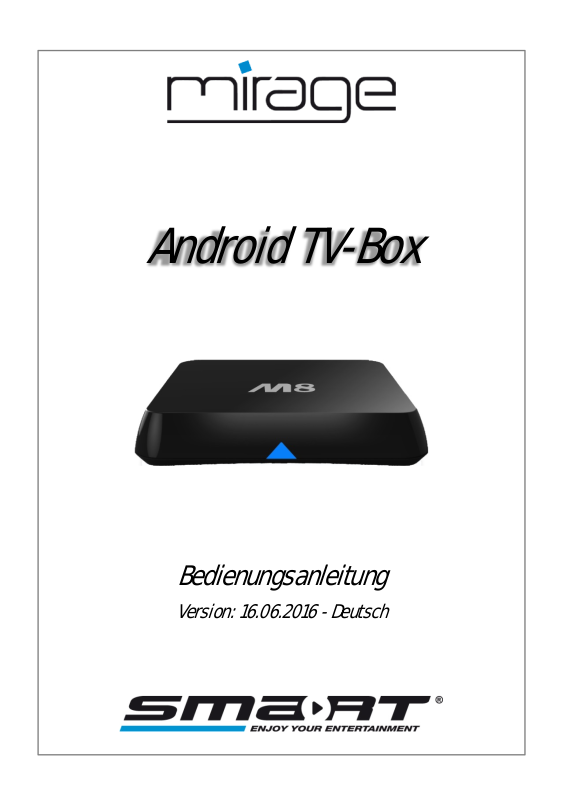

Android TV-Box
Bedienungsanleitung
Version: 16.06.2016 - Deut sch
Vorwort
Vorwort
Sehr geehrte Kundin, sehr geehrter Kund e,
vielen Dank, dass Sie sich für unsere mirage Android TV-Box entschieden haben.
Um es Ihnen zu erleichtern alle Funk tionen der Box nu tzen zu können, s tellen wir
Ihnen diese Bedienungsan l eitu ng zur Verf ügun g.
Lesen Sie sie sorgfältig durch, bevor Sie die Box in Betrieb nehmen.
Bewahren Sie die Anleitun g gut erreichbar auf, sodass Sie jederzeit nachsc hla-
gen können.
Wir wünschen Ihnen viel Freude mit Ihrer mirage-TV-Box.
Avanit GmbH
Am Sternbach 1
91477 Markt Bibart
Deutschland
© Avanit GmbH 2016
Alle Rechte, technische Änderungen, Irrtümer sowie Druckfehler vorbehalten. Nachdruck,
Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung
von smart nicht gestattet.
Inhalt
2
Inhalt
1 Benutzerhinweise ............................................................................................ 3
2 Einführung ....................................................................................................... 4
2.1 Produkteigenschaften ........................................................................... 4
2.2 Betriebsbedingungen ............................................................................ 4
2.3 Lieferumfang ......................................................................................... 5
3 Fernbedienung ................................................................................................ 5
4 Anschlüsse ...................................................................................................... 6
5 Inbetriebnahme ............................................................................................... 7
6 Startseite ......................................................................................................... 7
7 Favoriten - My Apps ........................................................................................ 8
7.1 E-Mail .................................................................................................... 8
7.2 Taschenrechner .................................................................................... 9
7.3 PPPoE ................................................................................................... 9
7.4 Browser ............................................................................................... 10
7.5 Video-Player ........................................................................................ 10
7.6 Media-Center ...................................................................................... 11
7.7 Galerie ................................................................................................. 11
7.8 Samba ................................................................................................. 12
7.9 Dateimanager ...................................................................................... 12
7.10 Download ............................................................................................ 13
7.11 Musik ................................................................................................... 13
7.12 App Installer ........................................................................................ 14
7.13 Interaktion ........................................................................................... 14
7.14 OTA-Update ........................................................................................ 15
8 Einstellungen ................................................................................................. 16
8.1 Netzwerk ............................................................................................. 16
8.1.1 WLAN .......................................................................................... 16
8.1.2 Ethernet ....................................................................................... 17
8.2 Anzeige ............................................................................................... 18
8.3 Erweitert .............................................................................................. 18
8.4 Anderes ............................................................................................... 19
9 Störungsbehebung ........................................................................................ 20
10 Technische Daten ......................................................................................... 21
1 Benutzerhinweise
• Die Bedienungsanleitung wurde sorgfältigst erstellt und enthält die zum Zeit-
punkt der Drucklegung aktuellsten Informationen über die Android TV-Box.
3
Einführung
Betrieb
Maximalwert
Lagerung
Maximalwert
Temperatur
0 - 40 °C
Temperatur
-20 - 50 °C
Luftfeuchtigkeit
20 - 80 %
Luftfeuchtigkeit
10 - 90 %
• Daher geben wir keine Garantien bezüglich des Inhalts der vorliegenden Bedienungsanleitung oder der Eignung für bestimmte Zwecke.
• Die hier enthaltenen Informationen sollen lediglich die richtige Verwendung
und Wartung der Android TV-Box sicherstellen.
• Wir behalten uns das Recht vor, das Benut zerha ndb uc h ohne vorh er ige Ankündigung zu ändern. Aus diesem Grund empfehlen wir Ihnen, regelmäßig
unsere Website zu besuchen, von der Sie die neu es te n Infor mationen erhalten.
2 Einführung
2.1 Produkteigenschaften
• Android 4.4 Betriebssystem mit Quad-Core-Prozessor Cortex-A9r4, 2,0 GHz
• Unterstützung vieler IPTV- und OTT-TV-Programme.
• Unterstützung der drei wichtigsten HD-Formate: VC-1, H.264, MPEG-2
• Darüber hinaus Unter s tüt zu ng vieler and erer Codecs wie MPEG-1, MPEG-2,
MPEG-4, DivX, Realmedia …
• Unterstützte V ide o-Formate: AVI, MPG, VOB, RMVB, MKV, M2TS, TS, ...
• Unterstützte B ild-Formate: JPEG, BMP und PNG bis zu 80M Pixel.
• Unterstützte Audio-Formate: MP3, WMA, WAV, AC3, DTS, AAC, …
• Unterstützt SD / SDHC / MMC-Karten.
• Zwei USB-2.0-Host-Anschlüsse mit einer maximalen Ausgangsstrom von 1,5
A / 5V
• Standard-RJ45-Kabel-Netzwerkverbindung un d DrahtlosNetzwerkverbindung.
• Infrarot-Fernbedienung.
2.2 Betriebsbedingungen
4
Fernbedienung
Ein / Standby
Webbrowser öffnen
Mute: stummschalten
Lautstärke verringern/erhöhen
Navigation:
links/rechts/auf/ab
Video-, Musik-, Foto- oder
Website-Funktion wählen
Zum Hauptmenü wechseln
Zum vorigen Menü zurückkehren
Ziffer direkt eingeben
Rücktaste: bei der Eingabe das
letzte Zeichen löschen
Mit den Tasten ▲,▼,◄,► wie
mit einer Maus navigieren
2.3 Lieferumfang
• Android TV-Box
• Steckernetzteil
• HDMI-Kabel
• Fernbedienung
• Bedienungsanleitung
3 Fernbedienung
5
Anschlüsse
Ethernetkabel
Router
Steckernetzteil
HDMI-Kabel
AV-Kabel
4 Anschlüsse
6
Inbetriebnahme
5 Inbetriebnahme
Schalten Sie die Android TV-Box ein, indem Sie das Steckernetzteil in die
Steckdose stecken. Die blaue Leuchtdiode an der Vorderseite leuchtet jetzt
auf. Nach etwa 30 Sekunden öffnet sich das Hauptmenü:
6 Startseite
Nach Klick auf die Schaltfläche Home gelangen Sie zur Startse ite. Hier können Sie Apps hinzufügen bzw. löschen.
7
Favoriten - My Apps
7 Favoriten - My Apps
Nav igier en Sie zur Scha ltf läc he My Apps und drücken Sie OK.
Es werden Schaltflächen ange ze igt, di e zu versc hiedenen Funktionen führen.
7.1 E-Mail
Nav igier en Sie zur Scha ltf läc he Email und drücken Sie OK.
E-Mails zu versenden b zw. zu empfangen ist eine s ehr einfache Art sich m it an-
deren auszutauschen. Sie k önnen E-Mail für verschiedene Accounts in wenigen
Schritten konfigurieren.
Gehen Sie zum Feld E-Mail-Adresse.
Geben Sie Ihre E-Mail-Adresse und Ihr Passwort ein.
Drücken Sie die Schaltfläche Next.
8
Favoriten -
My Apps
7.2 Taschenrechner
Nav igier en Sie zur Scha ltf läc he Calculator und drücken Sie OK. Jetzt steht
Ihnen ein einfacher Taschenrechner zur Verfügung.
7.3 PPPoE
Nav igier en Sie zur Scha ltf läc he PPPoE1 und drücken Sie OK. Hier können Sie
Ihre Netzwerkverbindung konfigurieren.
1
PPPoE = Point-to-Point-Protocol-over-Ethernet (engl. ) = das bei ADSL verwendete Netz werkprot o-
koll
9
Favoriten - My Apps
7.4 Browser
Nav igier en Sie zur Scha ltf läc he Browser und drücken Sie OK.
Hier können Sie die von Ihnen gewünschte Internetseite besuchen.
Konfigurieren Sie die Internet-Verbindung im Einstellungsme-
nü, bevor Sie versuchen eine Website aufzurufen.
7.5 Video-Player
Nav igier en Sie zur Scha ltf läc he Movie Pl ayer und drücken Sie OK.
10
Favoriten -
My Apps
7.6 Medi a-Cent er
Nav igier en Sie zur Scha ltf läc he Media Centre und drücken Sie OK. Hier kön-
nen Sie alle Ihre Mediendateien (Video, Musik) wiedergeben.
7.7 Galerie
Nav igier en Sie zur Scha ltf läc he Gallery und drücken Sie OK. Hier können Sie
auf Ihre Fotos zugreifen.
11
Favoriten - My Apps
7.8 Samba
Nav igier en Sie zur Scha ltf läc he Samba und drücken Sie OK. Das System
sucht die Dateien, die auf anderen Systemen im Netzwerk freigegeben worden sind.
7.9 Dateimanager
Nav igier en Sie zur Scha ltf läc he Filebrowser und drücken Sie OK. Die Geräte-
liste öffnet sich.
Sobald Sie einen USB-Datenträger (Stick oder Festplatte) oder eine
SD/SDHC/MMC-Karte einst ecken, wird eine entsprechende Meldung angezeigt.
Jetzt können Sie D ateien zwischen dem externen Datenträger und dem intern en
Speicher verschieben, kopieren, ausschneiden und einfügen.
12
Favoriten -
My Apps
7.10 Download
Nav igier en Sie zur Scha ltf läc he Downloads und drücken Sie OK. Sie können
hier den Fortschritt beim Download von Apps prüfen.
7.11 Musik
Nav igier en Sie zur Scha ltf läc he Music und drücken Sie OK, um in das Mu-
sikarchiv (Liste von mp3-Dateien) zu gelangen. Sie können die einzelnen Titel
mit dem Mediaplayer abspielen.
13
Favoriten - My Apps
7.12 App Installer
Nav igier en Sie zur Scha ltf läc he AppInstaller und drücken Sie OK. Mit dem
App Installer können Sie weitere Apps installieren.
Laden Sie zunächst die gewünschte Software im apk-Format herunter.
Drücken Sie OK, um die App zu installieren. Nach der Installation erscheint
das entsprechende App-Icon in der App-Übersicht.
7.13 Interaktion
Navigieren Sie zu den Schaltflächen Airplay oder Miracast und drücken Sie
OK.
Airplay: Laden Sie die Airplay-App ents pr ec h end Ihrer Smartphone-Version
herunter, installieren und öffnen Sie sie. Verbinden Sie die TV Box mit dem
gleichen WLAN wie Ihr Smartphone. Jetzt können Sie Videos, Fotos oder Musik über das Smar tphon e wied er geb en.
14
Favoriten -
My Apps
Miracast: St ellen S ie sic her , dass I hr Sm artphon e und die T V-Box m it dem s elben
WLAN verbunden sind. Dr ücken Sie Miracast an der T V-Box. Die Endgeräte finden sich selbständig.
7.14 OTA-Update
Nav igier en Sie zur Scha ltf läc he OTA2 update und drücken Sie OK.
Klicken Sie auf online update. Falls es auf dem Server ein Software-Update
gibt, können Sie jetzt auswählen, ob Sie dieses herunterladen und installieren
möchten. Nachdem das Update beendet ist, startet die TV-Box neu.
2
OTA = over the air (engl.) = hier: online
15
Einstellungen
Netzwerkverbindung nicht stabil.
8 Einstellungen
8.1 Netzwerk
8.1.1 WLAN
Ist Wi-Fi gewählt ( Wi-Fi), werden automatisch verfügbare WLANs in Reichweite gescannt.
Drücken Sie OK, um ein WLAN auszuwählen. Nach Eingabe des Passwortes
wird die Verbindung hergestellt.
Manchmal ist die drahtlose
Versuchen Sie es erneut, falls der Verbindungsaufbau fehlschlägt.
16
Einstellungen
8.1.2 Ethernet
Ist Ethernet gewählt ( Ethernet), werden automatisch verfügbare LANs gescannt.
Sobald die IP-Adresse angezeigt wird, ist die Verbindung hergestellt.
17
Einstellungen
8.2 Anzeige
Nav igier en Sie zur Scha ltf läc he Display und drücken Sie OK. Hier können Sie
das Hintergrundbild (Wallpaper) einstellen sowie den HDMI-Audio-Modus, die
Position der Anzeige und den Bildschirmschoner. Außerdem können Sie hier
die Statusanzeige ein- und ausschalten.
8.3 Erweitert
Nav igier en Sie zur Scha ltf läc he Advanced und drücken Sie OK. Hier können
Sie Miracast konfigurieren sowie die Fernbedienung und die CEC-Steuerung,
Ihren Standort einstellen, die Orientierung, die Startseite sowie den digitalen
Audio-Ausgang.
18
Einstellungen
8.4 Anderes
Nav igier en Sie zur Scha ltf läc he Other und drücken Sie OK. Hier werden wei-
tere Informationen über die TV-Box angezeigt, Sie können ein SoftwareUpdate starten und noch weitere Einstellungen vornehmen.
19
Störungsbehebung
Problem
Lösung
Die TV-Box lässt sich
• Prüfen Sie, ob das Steckernetzteil korrekt eingesteckt
um das Gerät einzuschalten
Kein Bild
Prüfen Sie, ob das Fernsehgerät eingeschaltet ist.
Prüfen Sie die Verbindungen zu externen Lautsprechern
Kein Signal am digitalen
ist (z. B. Ein-/Ausgang)
Die TV-Box reagiert nicht
• Richten Sie die Fernbedienung exakt in Richtung des
Ersetzen Sie die Batterien der Fernbedienung
9 Störungsbehebung
Versuchen Sie unter keinen Umständen, die TV-Box selbst zu reparieren.
Dadurch würden sämtliche Garantieansprüche erlöschen.
Öffnen Sie das Gehäuse der TV-Box keinesfalls, da dies zu einem Strom-
schlag führen kann.
Falls ein Fehler auftritt, überprüfen Sie zunächst die Punkte in der folgenden
Tabelle, bevor Sie die TV-Box zur Reparatur geben.
Falls Sie das Problem nicht beheben können, wenden Sie sich an Ihren Fach-
händler.
nicht einschalten
Kein Ton oder verzerrter
Ton
Audio-Ausgang
auf Befehle der Fernbedienung
Die TV-Box reagiert nicht
auf Befehle während der
Wiedergabe
ist.
• Drücken Sie die POWER-Taste auf der Fernbedienung,
• Prüfen Sie die Verbindung zum Fernsehgerät (über
HDMI- oder AV-Kabel).
•
• Verringern/erhöhen Sie die Lautstärke.
•
• Prüfen Sie die Verbindung vom Digitalausgang zum
Surroundverstärker
• Prüfen Sie, ob Ihr Surroundverstärker richtig eingestellt
Fernbedienungsempfängers an der Gerätevorderseite
aus (blaues Dreieck).
• Verringern Sie die Entfernung von der TV-Box zum
Fernsehgerät.
•
• Es handelt sich um nicht erlaubte / nicht mögliche Befeh-
le.
• Möglicherweise ist die TV-Box „abgestürzt“ - ziehen Sie
das Steckernetzteil aus der Steckdose und stecken Sie
es erneut ein, um das Gerät neu zu starten.
20
Technische Daten
Problem
Lösung
Kein Ton während der
Prüfen Sie die Lautstärkeeinstellung.
Datenträgers ist nicht mit der
Kein Ton , wenn die TV-
ist
Ändern Sie die Video-Auflösung der TV-Box auf 720p.
ch Verbindungen zu
selbst definierten Internetseiten
Unterstützte Dateisysteme: FAT16, FAT32, NTFS
Wiedergabe von Videos
• Möglicherweise wird der entsprechende Audio-Codec
von der TV-Box nicht unterstützt. Wählen Sie den richtigen Audio-Codec im Wiedergabemenü.
•
Der USB-Datenträger
kann nicht gelesen werden
• Die Formatierung des USBTV-Box kompatibel.
• Falls nur an einem der USB-Anschlü sse nicht gel esen
werden kann, schalten Sie die TV-Box für 30 Sekunden
aus und starten sie sie neu.
Die Lesegeschwindigkeit
des USB-Datenträgers ist
• Die entsprechende Datei ist sehr groß bzw. hochaufgelöst (Video).
zu gering
• Überprüfen Sie die HDMI-Verbindung.
Box über HDMI mit dem
Fernsehgerät verbunden
Der Bildschirm ist
schwarz und die LED an
der TV-Box blinkt
• Überprüfen Sie die Einstellung des Fernsehgeräts.
• Überprüfen Sie die Lautstärke-Einstellung
• Schalten Sie die TV-Box aus, warten Sie 30 Sekunden
und schalten Sie sie dann wieder ein.
• Falls die TV-Box über HDMI angeschlossen ist, überprüfen Sie die HDMI-Ver bindung , taus che n Sie ggf s. das
HDMI-Kabel.
•
10 Technische Daten
Parameter Android TV-Box
Online-Video
(IPTV- und OTTTV-Programme)
Funktion
AndroidApplikationen
Viele IPTV-Programme, alle Standard-IPTV-Software
und übliche Online-Video-Webseiten, die auf Android
basieren (z. B. Youtube, Netflix, lokale Satellitenprogramme, Sport, Finanzen, usw). Au
Viele Apps von Google-Play werden unterstütz, inkl.
dem Web-Browser, Google-Maps, 2D/3D-Spielen,
P2P-Download, Online-Videochat, E-Mail, …
Unterstützung von Maus und Tastatur,
21
Technische Daten
Parameter
Android TV-Box
1080p/720p/480p
Dekodierung
mkv, ts, m2ts, wmv, rm, rmvb, ...
software.)
Chipsatz
Quad-Core Cortex A9r4 2GHz
Speicherkarten
SD / SDHC / MMC, Spannung 2,7 - 3,3 V
ten WLAN-Adapter benötigen)
HDMI 1.4
Gewicht
256 g
Full-HDUnterstützung
Video-Formate
Foto-Formate Bis zu 80M-Pixels jpg, bmp, png
Audio-Formate
HardwareKonfiguration
Eingänge
Multi-Format-
Multi-AudioFormat
GPU Octo-Core Mali-450
Memory 2GB-DDR3, 8GB-Flash (andere Größen möglich)
USB
Netzwerk
4k2k, H.264 High-Definition-Decoding, Unterstützung aller Formate
MPEG1 / MPEG2 / MPEG4 / VC-1 / H.264 /
H.265 / Real Video-Formate inkl. avi, mpeg, vob,
mp3, wma, wav, midi, ogg, ac3, dts (einige Formate benötigen die Unterstützung durch Fremd-
2 x USB (High-Speed, Ausgangsstrom bis zu
1,5A / 5V), Direkt-Verbindungen zu verschiedenen Mobil-Geräten ohne separate Stromversorgung möglich,hot-plug-fähig
Standard-RJ45-Netzwerk-Stecker, WLANUnterstützung (z. Teil Modelle, die einen separa-
Audio
Ausgänge
Video
Fernbedienungsentfernung
Anderes
22
Abmessungen 128,5 mm x 128,5 mm x 30 mm
Koaxialer Digital-Audio-Ausgang (Cinch), L/RStereo-Ausgang (3,5mm-Klinken-Buchse)
CVBS-Ausgang (AV, 3,5mm-Klinken-Buchse),
Mehr als 6 m
Technische Daten
Parameter
Android TV-Box
(analog)
Elektrische
Parameter
Videoausgang
(CVBS)
Audioausgang
Spannungsversorgung
1,0 V +/- 0,1 V (an 75 Ohm), S/N >= 55 dB
2,0 V +/- 0,2 V (an 10kOhm), S/N >= 85 dB
Steckernetzteil 5 V DC, Strom: 2 A
23
Doc-ID: 16060101
Loading...
