SMART 3000 Operating Manual

S

2-24

25-47

Klima Gaz Doldurma Boşaltma Cihazı

A/C Recovery Recycling Recharge Machine

SMART 3000

Kullanma Kılavuzu

Operating Manual

FR.8.2.4-09 SMART 1500 21.03.2014 Rev. 00

TÜRKÇE

İçindekiler

Teknik Özellikler .................................... 3

Güvenlik ................................................. 4

Klima Sistemi ......................................... 5

Bileşenler ............................................... 6

Kontrol Paneli ........................................ 8

Kurulum ................................................. 9

İşlemler .................................................. 10

Araçtan Gaz Çek ..................................... 10

Araca Gaz Doldur .................................... 11

Tüpten Gaz Çek....................................... 13

Bakım ..................................................... 14

Yazılım Güncelleme ................................ 14

Filtre Değişimi ......................................... 14

Vakum Pompa Yağı Değişimi .................. 15

Terazi Kalibrasyonu ................................ 16

Terazi Sıfırlama ....................................... 16

Vakum Kalibrasyonu ............................... 17

Kompresör Bakımı .................................. 18

Gaz Analiz Modülü .................................. 18

Yardım ....................................................19

Sorun Giderme .......................................20

Garanti ...................................................22

2

TÜRKÇE

Teknik Özellikler

Model ...................................................... SMART 3000

Gaz türü ................................................... R134a, R1234yf

Güç kaynağı ............................................. 220 V ±10% / 50Hz

Ekran ........................................................ 7" dokunmatik, 1024x600 çözünürlük

Gaz tankı kapasitesi ................................. 15 kg (opsiyonel 25 kg)

Terazi hassasiyeti ..................................... ±5 gr klima gazı, ±1 gr yağlar

Kompresör ............................................... 1/3 HP 12 cc hermetik

Gaz çekme hızı ......................................... 400 gr/dk maksimum

Filtre kapasitesi ....................................... 100 kg

Vakum pompası ....................................... 7.68 m3/h (opsiyonel 10.2 m3/h)

Çalışma sıcaklığı ....................................... 8°C ile 49°C arası

Düşük basınç saati ................................... 15 bar

Yüksek basınç saati .................................. 35 bar

Hortum boyu ........................................... 180 cm (opsiyonel 250 cm & 300 cm)

Boyutlar ................................................... 55 cm x 58 cm x 113 cm

Ağırlık ....................................................... 95 kg

Gaz Analiz Ünitesi .................................... Opsiyonel

3

TÜRKÇE

Güvenlik

 Cihazı çalıştırmadan önce bu kılavuzu dikkatli bir şekilde okuyun ve bütün yöntemleri

anlayın. Bu yöntemlerin uygulanmaması fiziksel yaralanmalara veya mal zararına sebep

olabilir.

 Cihazı sadece kalifiye personel kullanmalıdır. Kullanıcı klima sistemleri, soğutma

sistemleri, soğutucu gazlar ve yüksek basınç konusunda bilgi sahibi olmalıdır.

 Cihaz çalıştırılırken koruyucu gözlük ve kıyafetler kullanılmalıdır. Soğutucu gazın gözle ve

ciltle temasından kaçınılmalıdır.

 Basınçlı tankta sıvı gaz vardır.
 Tankı asla kapasitesinin %80'inden fazla doldurmayın.
 Hortumlarda basınçlı gaz olabilir.
 Mutlaka toprak hattı olan priz kullanın.
 Cihazı hasarlı kablo veya prizle kullanmayın.
 Güç kablosu takılıyken cihaz kabinini açmayın.
 Cihazı ıslak ortamlarda kullanmayın.
 Sadece belirlenen gaz türleriyle kullanın.
 Klima gazını solumayın. Cihazı iyi havalandırılan yerlerde kullanın.
 Cihaz dik olarak taşınmalıdır ve taşınırken elektronik tartı sabitlenmelidir.

4

TÜRKÇE

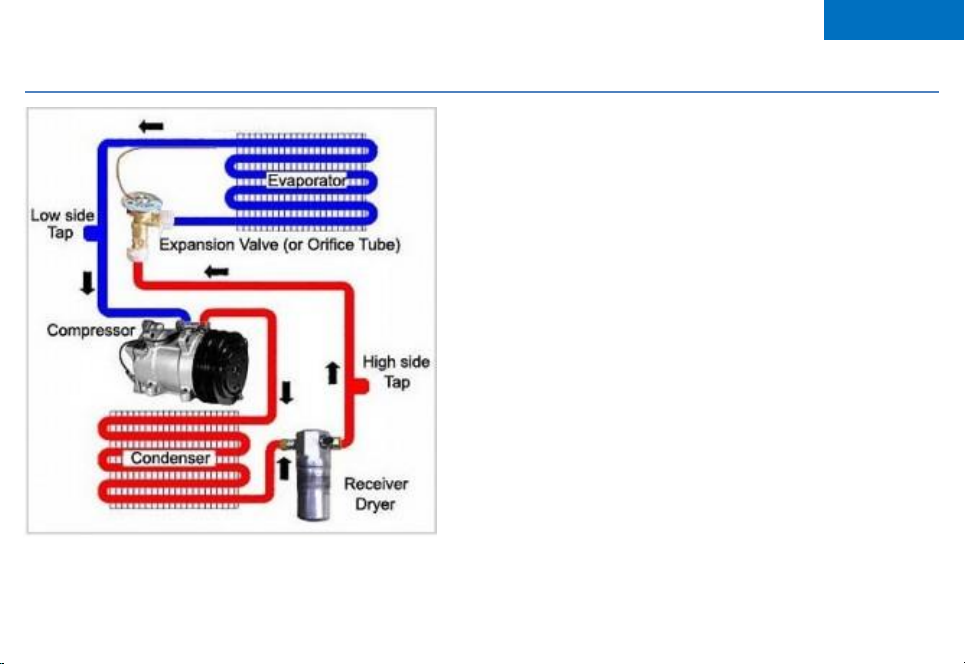

Klima Sistemi

KOMPRESÖR: Klima gazını yüksek basınç ve

sıcaklıkta kondensere pompalar.

KONDENSER: Kompresörden gelen sıcak ve

yüksek basınçlı gazı soğutur, gaz sıvı hale geçer.

DRIER FİLTRE: Sistemdeki nem ve pislikleri tutar,

aksi takdirde bunlar sistemi tıkayarak zarar

verebilirler.

GENLEŞME VALFİ: Sıvı gazın basıncını alarak

genleşmesini ve dolayısıyla gaz haline geçerek
soğumasını sağlar.

EVAPORATÖR: Soğuk ve düşük basınçlı gazı

buharlaştırır, bu esnada araç içindeki ısıyı emer.

5

TÜRKÇE

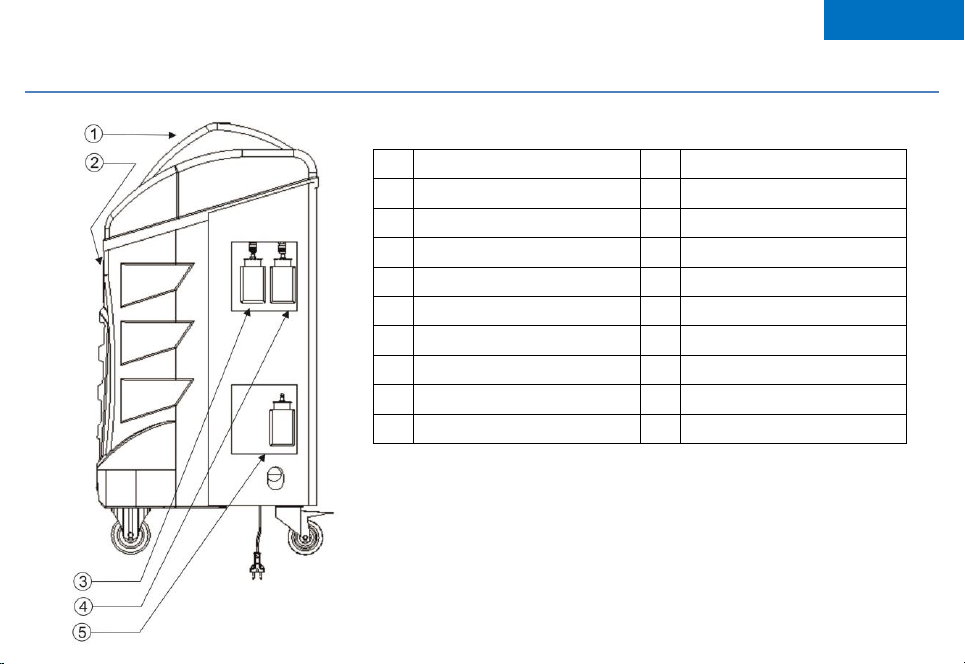

Bileşenler

6

TÜRKÇE

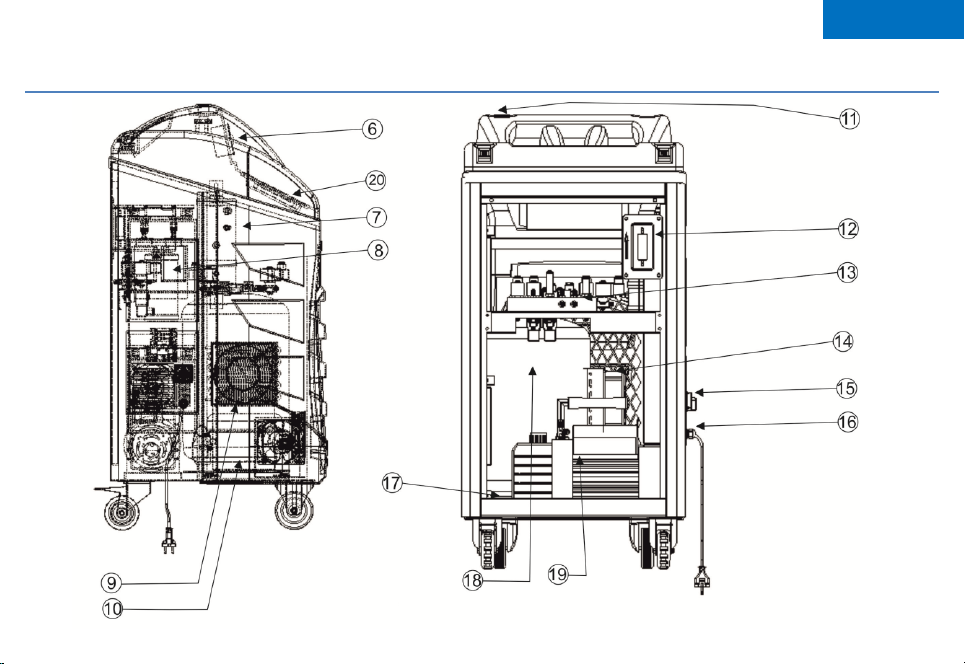

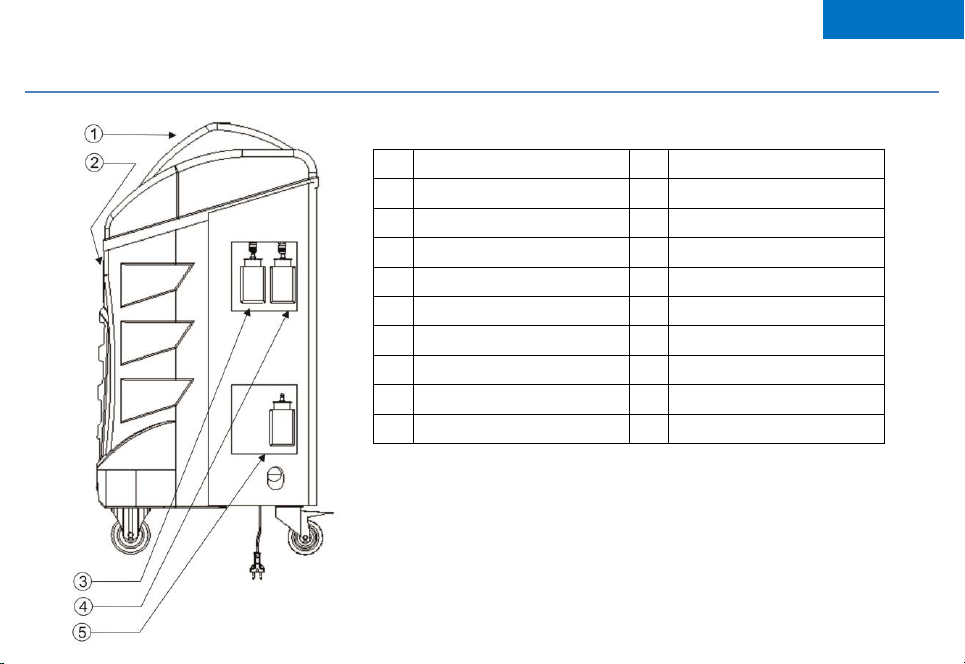

Bileşenler

1

Plastik Kasa Üst

11

Acil Durum Butonu

2

Plastik Kasa Ön

12

Gaz Analiz Ünitesi (ops.)

3

UV Yağ Kabı

13

Blok 4 Yeni Yağ Kabı

14

Kondenser

5

Eski Yağ Kabı

15

Açma Kapama Anahtarı

6

Termal Yazıcı

16

Enerji Kablosu

7

Yağ Ayrıştırıcı

17

Ağırlık Sensörü

8

Drier Filtre

18

Gaz Tankı

9

Fan

19

Vakum Pompası

10

Kompresör

20

Tablet

7

TÜRKÇE

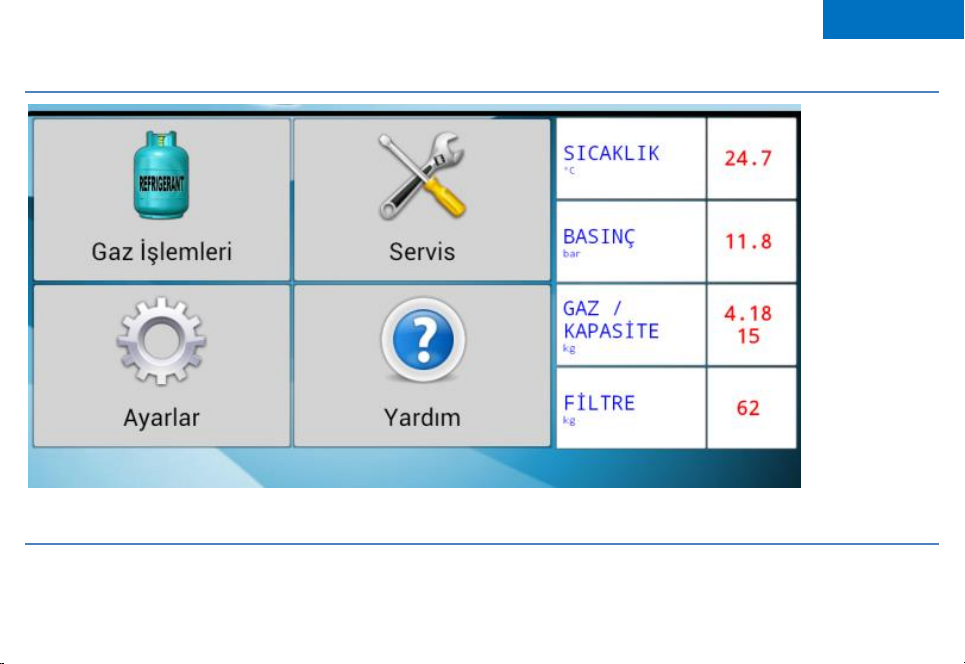

Kontrol Paneli

Kurulum

Paketi açıp cihazı ve aksesuarları çıkarın. Pakette şunlar vardır:

8

TÜRKÇE

 SMART 3000 cihazı ve tablet
 Alçak basınç (mavi) ve yüksek basınç (kırmızı) servis hortumları ve araç adaptörleri
 Vakum pompası egzos kapağı
 Güç kablosu
 Kullanım kılavuzu ve garanti belgesi

İlk kullanımdan önce:

1. Cihazı düz bir yüzeye yerleştirin.

2. Araç adaptörlerini servis hortumlarının ucuna takın (ADAPTÖRLERİ FAZLA SIKMAYIN).

3. Vakum pompasının üzerindeki alüminyum folyoyu

çıkarın ve egzos kapağını yerine takın.

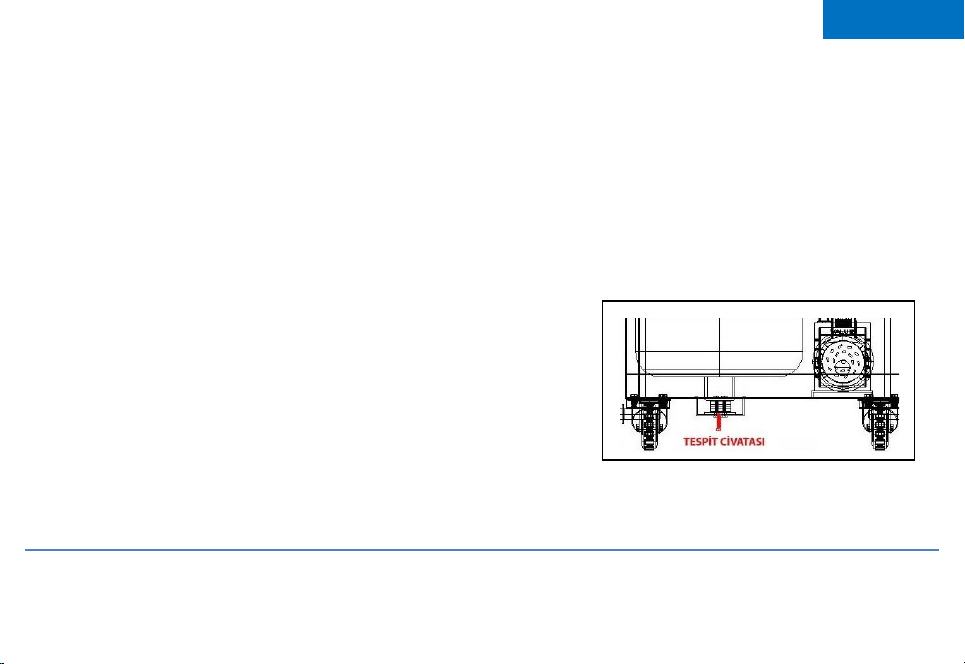

4. Cihazın altındaki tespit civatasını sökün.

5. Güç kablosunu topraklı bir prize takın.

6. Güç anahtarını açık konumuna getirin.

7. Tableti düğmesine basarak çalıştırın.

8. Vakum kalibrasyonu yapın (sayfa 17).

İşlemler

Araçtan Gaz Çek

9

TÜRKÇE

Cihaz araç klima sistemindeki gazı çeker, yağ ve partiküllerden ayırır, asit ve nem tutucu
filtreden geçirip saflaştırarak kendi tankına aktarır.

UYARI: İşlem öncesinde aracı normal çalışma sıcaklığına gelene kadar çalıştırırsanız klima

sistemindeki gaz ısınacak ve araçtan gaz çekme işlem süresi kısalacaktır. Araç kliması
kapalı olmalıdır.

UYARI: Hortumlarda veya araç klima sistemindeki bir kaçak nedeniyle cihaz gaz tankına

gazla birlikte hava da dolabilir. Gaz çekme işlemine başlamadan önce cihaz sensörler
yardımıyla gaz tankında hava kontrolü yapar. Hava tespit edilirse otomatik olarak
hava tahliye işlemi yapılacaktır. İşlem süresi tanktaki hava miktarına göre değişebilir.
Hava tahliye tamamlandığında araçtan gaz çekme işlemine geçilir.

1. Servis hortumlarını araca bağlayın ve adaptörleri açık konumuna getirin.

2. ARAÇTAN GAZ ÇEK düğmesine basın.

3. Cihaz araç klima sistemindeki gazı çekmeye başlayacaktır.

4. İşlem esnasında çekilen yağ otomatik olarak eski yağ kabına boşaltılır.

5. İşlemler bitince ekranda İŞLEM TAMAM görünecektir.

UYARI: Çekilen gazın bir kısmı cihaz iç yapısında bulunan kompresör, hortum ve soğutma

kanallarında kalır. Kalan gazın miktarı ortam ısısına ve en son yapılan işleme bağlı
olarak değişir.

10

TÜRKÇE

Araca Gaz Doldur

Araç klima sistemine gaz doldurmak için kullanılır.

1. Servis hortumlarını araca bağlayın ve adaptörleri açık konumuna getirin.

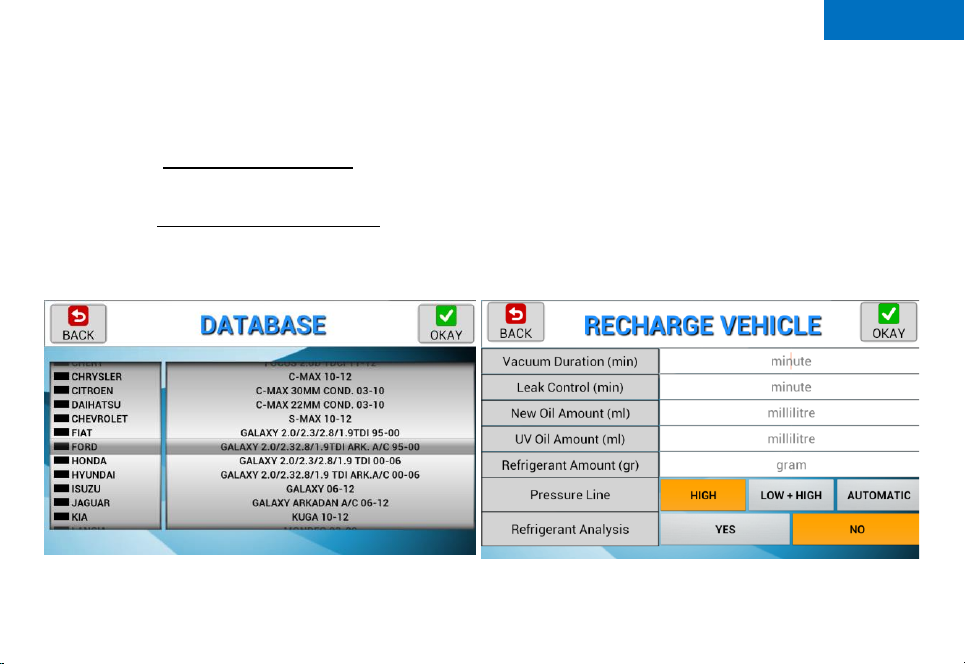

2. Araç databankını kullanmak için DATABANKTAN DOLDUR düğmesine basın.

3. Araç marka ve modelini seçip TAMAM düğmesine basın.

4. Değerleri kendiniz girmek için MANUEL DOLDUR düğmesine basın.

5. ARACA GAZ DOLDUR sayfasındaki değerleri ayarlayarak TAMAM düğmesine basın.

6. İşlemler bittiğinde PRİNT düğmesine basarak müşteri kaydını yaparak çıktı alın.

11

TÜRKÇE

VAKUM ZAMANI: Bu işlemin amacı klima sistemindeki havayı, su buharını ve diğer
yoğuşmayan gazları çıkarmaktır. Tavsiye edilen asgari vakum süresi 25 dakikadır.

KAÇAK KONTROL: Bu işlemin amacı vakum seviyesinin korunup korunmadığını kontrol
etmektir. Kaçak Kontrol işleminden önce vakum yapmak gereklidir. Eğer sistemde kaçak
varsa cihaz KAÇAK VAR uyarısı vererek işlemi durdurur.

YENİ YAĞ MİKTARI: Araç klima sistemine yeni yağ eklemek için kullanılır. Yağ Ekleme
işleminden önce vakum yapmak gereklidir.

UV YAĞ MİKTARI: Araç klima sistemine UV kaçak sıvısı eklemek için kullanılır. UV Yağ Ekleme
işleminden önce vakum yapmak gereklidir.

GAZ MİKTARI: Araç klima sistemine doldurulacak gaz miktarı.
DOLUM HATTI: Gaz dolumunun yapılacağı hat. Otomatik mod seçildiğinde gaz önce yüksek

basınç hattından, gönderilecektir. Bu hattan gönderilemediği durumlarda otomatik olarak
alçak basınç hattı kullanılacaktır.

GAZ ANALİZİ: Cihaz tankındaki R1234yf gazının saflığını korumak için gaz analizi yapılmalıdır.
Yukarıdaki değerleri ayarladıktan sonra TAMAM tuşuna basarak işlemlere başlayın.

UYARI: Yapmadan geçmek istediğiniz işlemler için değerleri 0 girin.

12

TÜRKÇE

Tüpten Gaz Çek

Cihaz tankına harici bir tanktan gaz aktarmak için kullanılır.

UYARI: Cihaz tankı tamamen doldurulmamalıdır.
UYARI: İşlemi hızlandırmak için harici tankı ters çevirebilirsiniz.

1. Servis hortumlarından herhangi birisini harici tanka bağlayıp tankın vanasını açın.

2. Bağlı olan servis hortumunun vanasını açın, diğerini kapatın.

3. TÜPTEN GAZ ÇEK düğmesine basın.

4. Tuş takımını kullanarak çekilecek gaz miktarını ayarlayın.

5. Cihaz tankı dolduğunda veya harici tank boşaldığında işlem otomatik olarak sona

erecektir.

6. İşlemi erken sonlandırmak için harici tankın vanasını kapatın.

7. İşlemler bitince ekranda İŞLEM TAMAM görünecektir.

13

TÜRKÇE

Bakım

Yazılım Güncelleme

Tablet yazılımını güncellemek için kullanılır.

1. İnternet bağlantısını açın.

2. AYARLAR ve YAZILIM GÜNCELLE düğmelerine basın.

3. YENİ VERSİYON KONTROL ET düğmesine basın.

4. Eğer yeni versiyon varsa YENİ VERSİYONU KUR düğmesine basın.

Filtre Değişimi

Cihaz tankına aktarılan klima gazı drier filtreden geçerek temiz ve nemsiz kalmaktadır.
Cihazın düzgün çalışabilmesi için filtrenin belirli aralıklarla değiştirilmesi gerekmektedir.
Kullanım ömrü bitmiş filtre kullanmak cihazı garanti kapsamından çıkarmaktadır. SMART

3000 modelinin filtre ömrü 100 kg'dır. Cihaz 80 kg gazı filtre ettikten sonra her açılışta
kullanıcıyı uyarmaya başlayacak, 100 kg'dan sonra ise kilitlenecektir.

1. Yeni bir filtre sipariş edin.

2. Filtreyi değiştirin.

3. SERVİS ve FİLTRE DEĞİŞTİR düğmelerine basın.

4. Tuş takımını kullanarak şifreyi yazın ve TAMAM'a basın.

14

TÜRKÇE

Vakum Pompa Yağı Değişimi

Vakum pompasının efektif çalışabilmesi için yağın belirli aralıklarla değiştirilmesi

gerekmektedir. Özelliğini kaybetmiş yağ kullanımı mekanik bileşenlere geri dönülmez zararlar
vermektedir. Vakum pompa yağı aşağıdaki durumlarda değiştirilmelidir.

 Her 30 çalışma saatinde veya her filtre değişiminde
 Yağın rengi koyulaştığında veya bulanıklaştığında

1. Eski yağı toplamak için boş bir kap temin edin.

2. Cihazın elektrik bağlantısını kesin.

3. Yağ doldurma kapağını çıkarın.

4. Tahliye tıpasını çıkarın.

5. Eski yağın akmasını bekleyin.

6. Tahliye tıpasını takın.

7. Dolum deliğini kullanarak yeni yağı yarı seviyeye kadar doldurun.

8. Yağ doldurma kapağını takın.

9. Cihazı güç anahtarından açın.

10. SERVİS ve VAKUM YAĞI DEĞİŞTİR düğmelerine basın.

15

TÜRKÇE

Terazi Kalibrasyonu

UYARI: Terazi kalibrasyonu gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını

düşünüyorsanız lütfen teknik servisi arayın.

1. SERVİS ve KALİBRASYONLAR düğmelerine basın.

2. AĞIRLIK KALİBRASYONU'nu seçin.

3. Bekleyin.

4. Ekranda TEST AĞIRLIĞI KOYUN görünecektir.

5. Test ağırlığı tankın üzerine yerleştirin.

6. Eğer gerekliyse, tuş takımıyla ekrandaki miktarı kullandığınız ağırlığa uygun olarak

değiştirin (varsayılan değer 2000 gram'dır).

7. TAMAM tuşuna basın.

8. Bekleyin.

9. Ekranda TAMAMLANDI görünecektir.

Terazi Sıfırlama

UYARI: Terazi sıfırlama gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını

düşünüyorsanız lütfen teknik servisi arayın.

1. Gaz tankı boş olmalıdır.

16

TÜRKÇE

2. SERVİS ve KALİBRASYONLAR düğmelerine basın.

3. AĞIRLIK SIFIRLAMA'yı seçin.

4. Tankın boş olduğundan emin olun ve TAMAM tuşuna basın.

5. Bekleyin.

6. Ekranda TAMAMLANDI görünecektir.

Vakum Kalibrasyonu

Vakum kalibrasyonu gereksiz yere yapılmamalıdır. Vakum kalibrasyonunda sorun olduğunu
düşünüyorsanız lütfen teknik servisi arayın.

1. Hortumlar boşta, adaptörler bağlı olmalıdır.

2. Hortumlarda gaz olmamalıdır.

3. Yeni yağ kabını sökün.

4. SERVİS ve KALİBRASYONLAR düğmelerine basın.

5. VAKUM KALİBRASYONU'nu seçin.

6. Vakum pompası çalışmaya başlayacaktır.

7. Geri sayımın bitmesini bekleyin.

17

TÜRKÇE

Kompresör Bakımı

Kompresörden eksilen yağı tamamlamak için yapılır.

1. Drier filtreden kompresöre giden hortumu sökün.

2. Yeni yağ bidonunu kullanarak yaklaşık 70 gr yağı test menüsü yardımıyla emdirin.

3. Hortumu yerine takın.

4. SERVİS düğmesine basın.

5. KOMPRESÖR BAKIMI'nı seçin.

6. LCD ekranda TAMAMLANDI görünecektir.

Gaz Analiz Modülü

R1234yf gazının saflık derecesini analiz eden ünitedir. Cihaz tankındaki R1234yf gazının
bozulmasını önlemek için saflığı %98.5'in altında olan gazlarla işlem yapılmaz.

1. Servis hortumlarından herhangi birisini harici tanka bağlayıp tankın vanasını açın.

2. Bağlı olan servis hortumunun vanasını açın, diğerini kapatın.

3. AYARLAR ve GAZ ANALİZİ düğmelerine basın.

18

TÜRKÇE

Yardım

İstatistik

SMART 3000 kullanım verileri:

 Son çekilen gaz
 Toplam tüpten çekilen gaz
 Toplam doldurulan gaz
 Toplam araçtan çekilen gaz
 Kayıtlı müşteri sayısı
 Toplam bakılan araç sayısı
 Filtre ömrü
 Filtre değişim adedi
 Filtre değişim tarihi
 Vakum saati
 Vakum yağı değişim tarihi
 Kompresör bakım tarihi
 Kalibrasyon tarihleri

 Sıfırlama tarihleri

19

ENGLISH

ENGLISH

Sorun

Neden

Çözüm

Cihaz çalışmıyor

Güç kablosu takılı değil

Güç kablosunu takın

Güç anahtarı açık değil

Güç anahtarını açın

Sigorta arızalı

Sigortayı değiştirin

Prizde akım yok

Prizi kontrol edin

Cihaz gaz çekmiyor

Manifold vanası kapalı

Vanayı açın

Araç servis adaptörleri kapalı

Adaptörleri açın

Gaz tankı dolu

Gaz tankını boşaltın

Vakum kalibrasyonu bozuk

Vakum kalibrasyonu yapın

Cihaz gaz doldurmuyor

Gaz tankında gaz yok

Tanka gaz doldurun

Tank valfi kapalı

Valfi açın

Araç servis adaptörleri kapalı

Adaptörleri açın

Servis hortumu büzülmüş

Hortumu düzeltin

Araç klimasında kaçak var

Kaçağı bulun ve onarın

Ağırlık kalibrasyonu bozuk

Ağırlık kalibrasyonu yapın

Müşteri Kayıtları

Kaydedilmiş müşteri servis raporları.

Servis Raporu

Araç servis raporu ve çıktı alma.

Sorun Giderme

20

ENGLISH

ENGLISH

Vakum yetersiz

Gevşek hortum bağlantısı

Bağlantıyı sıkıştırın

Araç klimasında kaçak var

Kaçağı bulun ve onarın

Yağ ekleme vanası açık

Vanayı kapatın

Hortumlarda kaçak var

Kaçağı bulun ve onarın

Vakum pompa yağı bozuk

Yağı değiştirin

Gaz miktarı tutarsız

Cihaz hareket halinde

Cihazı hareket ettirmeyin

Tankın sabitleme civataları gevşek

Civataları kontrol edin

Sorun

Neden

Çözüm

Tablet problemleri

Tabletin cihazla bağlantısı yok

Tableti Bluetooth menzilinde tutun

Yeniden bağlanmasını bekleyin

Uygulamayı baştan başlatın

Tableti baştan başlatın

Uygulamayı güncelleyin

Teknik servisi arayın

Tablet yanıt vermiyor

Uygulamayı baştan başlatın

Tableti baştan başlatın

Uygulamayı güncelleyin

Teknik servisi arayın

Tabletin şarjı yok

Tableti şarj edin

Sorun Giderme

21

ENGLISH

ENGLISH

Garanti

GARANTİ ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve (...) yıldır.

2. Malın (hortum ve adaptör hariç) tamamı firmamız garanti kapsamındadır.

3. Satıcı/bayi tarafından satış tarihi yazılmayan, kaşe ve imza olmayan garanti belgeleri geçersizdir.

4. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine

eklenir. Malın tamir süresi en fazla 30 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna,
servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı
veya imalatçısı- üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 15 iş
günü içerisinde giderilmemesi halinde imalatçı-üretici veya ithalatçı malın tamiri tamamlanıncaya
kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.

Ulusal, yasal ve dini tatiller ve hafta sonları iş günü olarak sayılmazlar.

5. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı

arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında
hiçbir ücret talep etmeksizin tamiri yapılacaktır.

6. Tüketicinin onarım hakkını kullanmasına rağmen malın;
 Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir

yıl içerisinde; aynı arızanın ikiden fazla tekrarlanması veya farklı arızaların dörtten fazla
meydana gelmesi veya belirtilen garanti süresi içerisinde farklı arızaların toplamının altıdan

22

ENGLISH

ENGLISH

fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,

 Tamiri için gereken azami sürenin aşılması,
 Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırayla satıcısı,

bayii, acentesi, temsilciliği, ithalatçısı veya imalatçı- üreticisinden birisinin düzenleyeceği
raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında tüketici malının
ücretsiz değerlendirilmesini, bedel iadesi veya ayıp oranında bedel indirimi talep edebilir.

7. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar
garanti kapsamı dışındadır.

8. Bakım yapılmaması; orijinal olmayan yedek parça kullanılması; süresi geçmiş filtre kullanılması;
uygun olmayan gazlar ve/veya yağlar kullanılması; elektrik şoku, yangın veya diğer kaza kaynaklı
hasarlar ürünün garanti dışı kalmasına neden olur.

9. Kullanma kılavuzunda yazan temel güvenlik uyarılarına uyulmadığı için veya operatörün
beceriksizliği sebebiyle gaz çekilen veya doldurulan araçlarda meydana gelebilecek hasarlardan
üretici firma sorumlu değildir.

10. Garanti nakliye sırasında meydana gelen hasarları kapsamaz. Garanti kapsamındaki ürünlerin
üreticiye nakli tamamen müşterinin sorumluluğundadır.

11. Üretici firma cihazın arızalanmasından doğabilecek iş kayıplarından, klima gazı kayıplarından veya
hatalı kullanımdan kaynaklanan yaralanmalardan sorumlu değildir.

12. Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketicinin ve
Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir.

23

ENGLISH

ENGLISH

Contents

Technical Specifications ........................ 26

Safety ..................................................... 27

A/C System ............................................ 28

Components .......................................... 29

Control Panel ......................................... 31

Setup ..................................................... 32

Operations ............................................. 33

Recover Refrigerant................................ 33

Charge Refrigerant ................................. 34

Tank Refill ............................................... 36

Maintenance ......................................... 37

Software Update .................................... 37

Filter Change .......................................... 37

Vacuum Pump Oil Change ...................... 38

Scale Calibration ..................................... 39

Scale Zeroing .......................................... 39

Vacuum Calibration ................................ 40

Compressor Maintenance ...................... 41

Refrigerant Analyzer ............................... 41

Support ..................................................42

Troubleshooting .....................................43

Warranty ................................................45

24

ENGLISH

ENGLISH

Technical Specifications

Model ...................................................... SMART 3000

Refrigerant type ...................................... R134a, R1234yf

Power supply ........................................... 220 V ±10% / 50Hz

Display ..................................................... 7" touch screen, 1024x600 resolution

Storage tank capacity .............................. 15 kg (optional 25 kg)

Scale resolution ....................................... ±5 gr for refrigerant, ±1 gr for oils

Compressor ............................................. 1/3 HP 12 cc hermetic

Recovery rate .......................................... 400 gr/min maximum

Filter capacity .......................................... 100 kg

Vacuum pump ......................................... 7.68 m3/h (optional 10.2 m3/h)

Operating range ...................................... 8°C to 49°C

Low pressure gauge ................................ 15 bar

High pressure gauge ................................ 35 bar

Hose length ............................................. 180 cm (optional 250 cm & 300 cm)

Dimensions .............................................. 55 cm x 58 cm x 113 cm

Weight ..................................................... 95 kg

Refrigerant Analyzer ................................ Optional

25

ENGLISH

ENGLISH

Safety

 Read this manual carefully and understand all the procedures outlines in this manual

before operating the unit. Failure to follow these procedures could result in personal
injury or property damage.

 Allow only qualified personnel to operate this unit. The operator must have basic

knowledge of air conditioning and refrigeration systems, including potential hazards
associated with the handling of refrigerants and systems under high pressure.

 Always wear safety goggles and appropriate protective clothing. Avoid contact of liquid

refrigerant with the eyes and prolonged skin exposure.

 Pressurized tank contains liquid refrigerant.
 Never fill the refrigerant tank to more than 80% of its maximum capacity.
 Hoses may contain refrigerant under pressure.
 Make sure to use a properly grounded AC outlet.
 Do not operate the unit with a damaged cord or plug. Extension cords should not be used

unless absolutely necessary.

 Disconnect unit from power supply before removing any protective cover.
 Do not expose the unit to wet environment.
 Only use the correct refrigerants.
 Avoid breathing in refrigerant vapors. Use only in well ventilated areas.
 The unit must be transported in a vertical position.
 The refrigerant scale must be fixed in place before transport.

26

ENGLISH

ENGLISH

A/C System

COMPRESSOR: Pumps out refrigerant vapor

under high pressure and high heat to the
condenser.

CONDENSER: Takes the heated high pressure

refrigerant vapor from the compressor and cools
it, changing it to liquid state.

DRIER FILTER: Removes moisture from the

refrigerant which can damage and block the air
conditioning system if allowed to circulate.

EXPANSION VALVE: Removes pressure from the

liquid refrigerant, allowing it to expand and
revert back to gas.

EVAPORATOR: Takes the cold low pressure

refrigerant from the expansion valve and
vaporizes it, absorbs heat from the air in the
passenger compartment.

27

ENGLISH

ENGLISH

Components

28

ENGLISH

ENGLISH

1

Top Plastic Cover

11

Emergency Stop

2

Front Plastic Cover

12

Refrigerant Analyzer (opt)

3

UV Oil Container

13

Block

4

New Oil Container

14

Condenser

5

Used Oil Container

15

Power Switch

6

Thermal Printer

16

Power Cable

7

Oil Separator

17

Weight Sensor

8

Drier Filter

18

Storage Tank

9

Fan

19

Vacuum Pump

10

Compressor

20

Tablet

Components

29

ENGLISH

ENGLISH

Control Panel

Setup

Unpack the unit and accessories. The package contains:

30

ENGLISH

ENGLISH

 SMART 3000 unit & tablet
 Low-side and high-side services hoses and quick-action coupler valves
 Oil filler cap
 Power cable
 Operating manual and warranty

Before the first use:

1. Place the unit on a level surface.

2. Connect quick-action coupler valves to the service hoses (DO NOT OVERTIGHTEN).

3. Remove aluminum foil from the vacuum pump and

install oil filler cap.

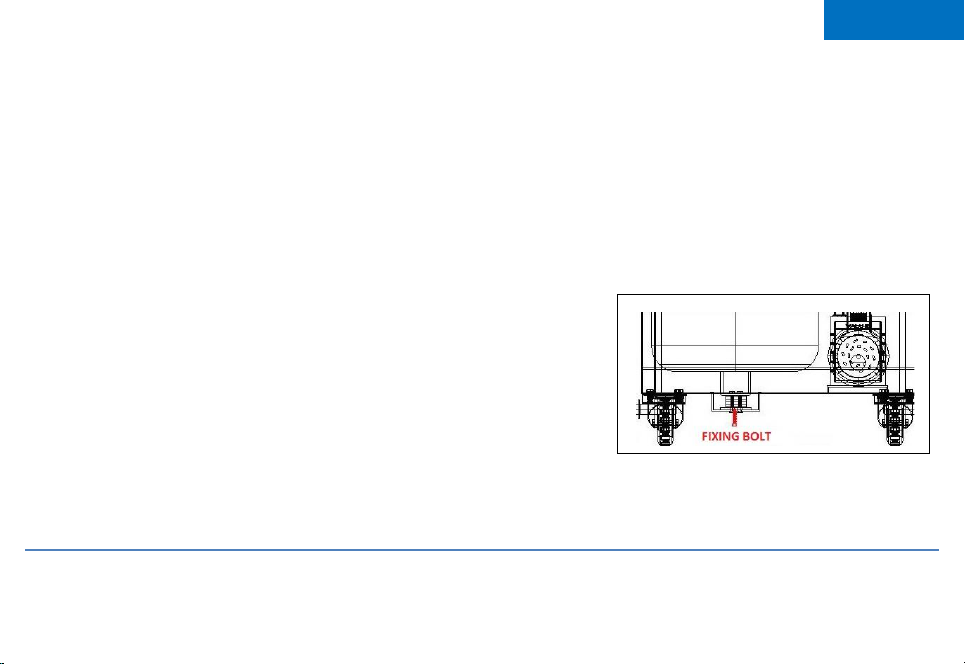

4. Remove fixing bolt located under the unit.

5. Plug the power cable into a grounded power outlet.

6. Turn on the power switch.

7. Turn on the tablet.

8. Perform a vacuum calibration (page 40).

Operations

Recover Refrigerant

31

ENGLISH

ENGLISH

Recover refrigerant from a vehicle, filter to remove acid, particulates and moisture, then
transfer to the storage tank.

WARNING: You can speed up recovery time by running the car prior to the operation. The

refrigerant in the car A/C system will heat up and ease the process. Car A/C
should be turned off.

WARNING: Air might be sucked into the storage tank with refrigerant due to leaks in the

system. Before recovery, the unit will check for air in the storage tank. If
detected, excess air will be purged automatically. Operation time might differ
depending on the amount of air in the tank. The unit will proceed with recovery
when air purge is complete.

1. Connect service hoses to the vehicle and open adapters.

2. Press RECOVER REFRIGERANT button.

3. Unit will start recovering refrigerant from the A/C system.

4. Any oil removed from the system will automatically drain into the used oil bottle.

5. Touch screen will read PROCESS COMPLETE.

WARNING: Some refrigerant will remain in the compressor, hoses or heat exchangers. The

amount is dependant on the ambient temperature and last operation
performed.

32

ENGLISH

ENGLISH

Charge Refrigerant

Charge vehicle A/C system with refrigerant.

1. Connect service hoses to the vehicle and open adapters.

2. Press VEHICLE DATABASE to automatically fill in refrigerant and oil amounts.

3. Select vehicle brand and model then press OKAY.

4. Press CHARGE REFRIGERANT to manually fill in values.

5. Set values then press OKAY.

1. Press PRINT to take a print out.

33

ENGLISH

ENGLISH

VACUUM TIME: The purpose of this operation is to remove ambient air, water vapor and
other non condensable gases contained in the A/C system. Recommended minimum vacuum
time is 25 minutes.

LEAK CONTROL: The purpose of this operation is to see if the vacuum level is deteriorating.
Vacuum operation is required prior to Leak Control. Unit will stop the operation and the
touch screen will read LEAK IN SYSTEM in case of a leak.

NEW OIL AMOUNT: Add new oil to the vehicle A/C system. Vacuum operation is required.
UV OIL AMOUNT: Add UV oil to the vehicle A/C system. Vacuum operation is required.
REFRIGERANT AMOUNT: The amount of refrigerant to be charged into the A/C system.
CHARGING HOSE: The hose to be used for charging. In automatic mode, refrigerant will be

charged from high side when possible then switch to low side.
REFRIGERANT ANALYSIS: Refrigerant analysis must be performed to prevent contamination

of R1234yf gas in the storage tank.
After setting these values, press OKAY to start selected operations.

WARNING: Bypass operations by setting the amount to zero.

34

ENGLISH

ENGLISH

Tank Refill

Add refrigerant to the storage tank.

WARNING: Do not fill the storage tank to its full capacity.
WARNING: Turn the external tank upside down to speed up the process.

1. Connect any one of the service hoses to the external tank and open its valve.

2. Open the valve of the service hose.

3. Press TANK REFILL button.

4. Use keypad to enter the desired amount.

5. Operation will automatically stop when the storage tank is full or the external tank is

empty.

6. Stop the operation by closing external tank's valve.

7. Touch screen will read TANK REFILL COMPLETE.

35

ENGLISH

ENGLISH

Maintenance

Software Update

Update tablet software using wifi technology.

1. Enable wifi.

2. Press SETTINGS then SOFTWARE UPDATE.

3. Press CHECK FOR UPDATES.

4. Press INSTALL NEW VERSION if it is available.

Filter Change

Drier filter keeps recovered refrigerant clean and moisture free. Filter must be replaced
periodically in order to ensure the unit is working properly. Using expired filters voids
warranty. SMART 3000 filters need to be replaced every 100 kg of operation. After 80 kgs of
operation, the unit will start reminding the user at every start up. When the filter reaches
100 kg, the unit will be locked.

1. Order a new filter.

2. Replace the filter.

3. Press SERVICE then FILTER CHANGE.

4. Use keypad to enter password then press OKAY.

36

ENGLISH

ENGLISH

Vacuum Pump Oil Change

In order to maintain pump efficiency, vacuum pump oil must be changed regularly.
Contaminated oil might lead to irreversible damage to mechanical components of the
vacuum pump. Change vacuum pump oil under the following conditions:

 Every 30 working hours or when filter drier is replaced
 When the color of the oil becomes dark or cloudy

1. Obtain an empty container to collect the used oil.

2. Disconnect the unit from the electrical supply.

3. Unscrew the oil filler cap.

4. Unscrew the drain plug.

5. Allow the oil to drain out.

6. Close the drain plug.

7. Pour in new vacuum pump oil through the fill hole until mid level.

8. Replace oil filler cap.

9. Turn on the unit.

10. Press SERVICE then CHANGE VACUUM PUMP OIL.

37

ENGLISH

ENGLISH

Scale Calibration

WARNING: Scale calibration must not be performed unless it is absolutely necesssary. If

scale is no longer measuring accurately, please call technical service.

1. Press SERVICE then CALIBRATIONS.

2. Select SCALE CALIBRATION.

3. Wait.

4. Display will read PLACE TEST WEIGHT.

5. Place test weight on the storage tank.

6. If necessary, use keypad to change the value to match with the weight used (default

is 2000 grams).

7. Press OKAY.

8. Wait.

9. Display will read COMPLETED.

Scale Zeroing

WARNING: Scale zeroing must not be performed unless it is absolutely necesssary. If scale

is no longer measuring accurately, please call technical service.

1. Storage tank must be empty.

2. Press SERVICE then CALIBRATIONS.

38

ENGLISH

ENGLISH

3. Select SCALE ZEROING.

4. Make sure that the tank is empty and press OKAY.

5. Wait.

6. Display will read COMPLETED.

Vacuum Calibration

Vacuum calibration must not be performed unless it is absolutely necessary. If there is a
problem with vacuum calibration, please call technical service.

1. Hoses must be unattached, with adapters connected.

2. Hoses should be free of refrigerant.

3. Detach new oil bottle.

4. Press SERVICE then CALIBRATIONS.

5. Select VACUUM CALIBRATION.

6. Vacuum pump will start running.

7. Wait for the counter to reach zero.

39

ENGLISH

ENGLISH

Compressor Maintenance

Should be performed when LCD displays CHANGE COMPRESSOR OIL.

1. Detach the hose from the drier filter to the compressor.

2. Use new oil bottle to fill in approximately 70 gr of oil with the help of TEST menu.

3. Reattach the hose.

4. Press SERVICE.

5. Select COMPRESSOR MAINTENANCE.

6. LCD will display COMPLETED.

Refrigerant Analyzer

This module analyzes the purity of R1234yf. Minimum purity required to prevent
contamination of R1234yf in the storage tank is 98.5%.

1. Open the valve of the service hose.

2. Press SETTINGS then REFRIGERANT ANALYZER.

40

ENGLISH

ENGLISH

Support

Statistics

SMART 3000 usage data:

 Last recovered amount
 Total refilled
 Total amount charged
 Total amount recovered
 Number of recorded clients
 Number of vehicles served
 Filter life

Client Records

Recorded service reports.

Service Report

Vehicle service report and print out.

 Number of filters changed
 Filter change date
 Vacuum pump used
 Vacuum oil change date
 Compressor maintenance date
 Calibration dates
 Zeroing dates

41

ENGLISH

ENGLISH

Problem

Cause

Solution

Unit does not turn on

Power cord not plugged in

Plug in the power cord

Power switch off

Turn the power switch on

Circuit breaker error

Replace circuit breaker

No power in AC outlet

Check power source

Unit does not recover

Manifold valve closed

Open valve

Service adapters closed

Open adapters

Storage tank full

Empty Storage Tank

Vacuum calibration error

Re-calibrate vacuum

Unit does not charge

No refrigerant in tank

Fill tank with refrigerant

Tank valve closed

Open valve

Service hose couplers closed

Open couplers

Service hose constricted

Straighten hose

Leak in vehicle AC system

Find and repair leak

Scale calibration error

Re-calibrate scale

Unit cannot pull vacuum

Loose hose connection

Tighten hose connections

Leak in vehicle AC system

Find and repair leak

Oil injection valve open

Close oil injection valve

Leak in hoses

Find and repair leak

Contaminated vacuum pump

Change vacuum pump oil

Weight inaccuracies
Unit moving

Do not move unit

Storage tank touching the unit

Prevent contact

Troubleshooting

42

ENGLISH

ENGLISH

Problem

Cause

Solution

Tablet problems

Tablet disconnected

Keep tableti in Bluetooth range

Wait for reconnect

Restart application

Restart tablet

Update application

Call technical service

Tablet not responding

Restart application

Restart tablet

Update application

Call technical service

Tablet battery ran out

Charge tablet

Troubleshooting

43

ENGLISH

ENGLISH

Warranty

WARRANTY TERMS

1. Warranty period is (...) years and commences on the delivery date of the product.

2. The entire product except the hoses and the adapters is warranted by our company.

3. The warranty certificates without the sales date written by the seller/dealer and stamp and

signature are invalid.

4. If the product becomes defective within the warranty period, the time elapsed during repair is

added to the warranty period. The repair period of the product is maximum 30 (thirty) working
days. This period starts as of the date the defect of the product is notified to the service station,

or if a service station is not available, to any one of the product’s seller, distributor, agency,

representative, importer or manufacturer. If defect of the product is not remedied within 15
working days, the manufacturer and importer must allocate another industrial product with
similar functions to the use of the consumer until repair of product is completed. National, legal
and religious holidays and weekends are not considered as working days.

5. If the product becomes defective within its warranty period due to faults of material and

workmanship or assembly, its repair shall be performed without demanding any charges as a
cost of workmanship or replaced part, or by any other means.

6. Even though the consumer uses its right of repair, if;

 As of the delivery date of the product to the consumer, within one year, provided that the

determined warranty period is valid; the same failure recurs more than twice, or different
failures occur more than four times, or total of different failures within the determined
warranty period is more than six, and also if these failures prevent benefiting from the

44

ENGLISH

ENGLISH

product continuously;

 The required maximum repair period is exceeded;
 It is determined that the defect cannot be remedied with a report prepared by the service

station of the company, and if a service station is not available, by any one of the product's
seller, distributor, agency, representative, importer or manufacturer, respectively; the
consumer may request the replacement of the product free of charge, or return of the cost
or a discount in the cost at the rate of defect.

7. Malfunctions taking place due to the use that is other than the ones stated in the operating

manual of the product will not be covered under the scope of the warranty.

8. The warranty will expire automatically whenever one of the following occurs: failure to perform

maintenance; use of non-original spare parts; use of expired filters; use of unsuitable
refrigerants and/or lubricants; damage caused by shocks, fires, or other accidental events.

9. The manufacturer declines any and all responsibility for damage to vehicles on which

recovery/recycling and recharging are performed if said damage is the result of unskillful
handling by the operator or of failure to observe the basic safety rules set forth in the
instruction manual.

10. This warranty does not cover damage arising during transportation. The product for which repair

under guarantee is requested must be shipped to the manufacturer under the customer’s

exclusive responsibility.

11. The manufacturer shall not be responsible for any additional costs associated with a product

failure including, but not limited to, loss of work time, loss of refrigerant, cross-contamination of
refrigerant, and unauthorized shipping and/or labor charges.

12. For the problems that may arise concerning the certificate of warranty, you may refer to the

General Directorate for the Protection of Consumers and Competition of the Ministry of
Industry and Trade.

45

ENGLISH

ENGLISH

CERTIFICATE OF WARRANTY

PRODUCT

TYPE REFRIGERANT RECOVERY RECYCLE RECHARGE MACHINE
BRAND SMART
MODEL SMART 3000

SERIAL NUMBER ................................................

PLACE AND DATE OF DELIVERY ................................................

WARRANTY PERIOD ................................................

MAXIMUM REPAIR PERIOD 30 WORKING DAYS

DEALER OR DISTRIBUTOR COMPANY

TITLE ................................................

ADDRESS ................................................

TELEPHONE ................................................

FAX ................................................

INVOICE DATE AND NUMBER ................................................

46
