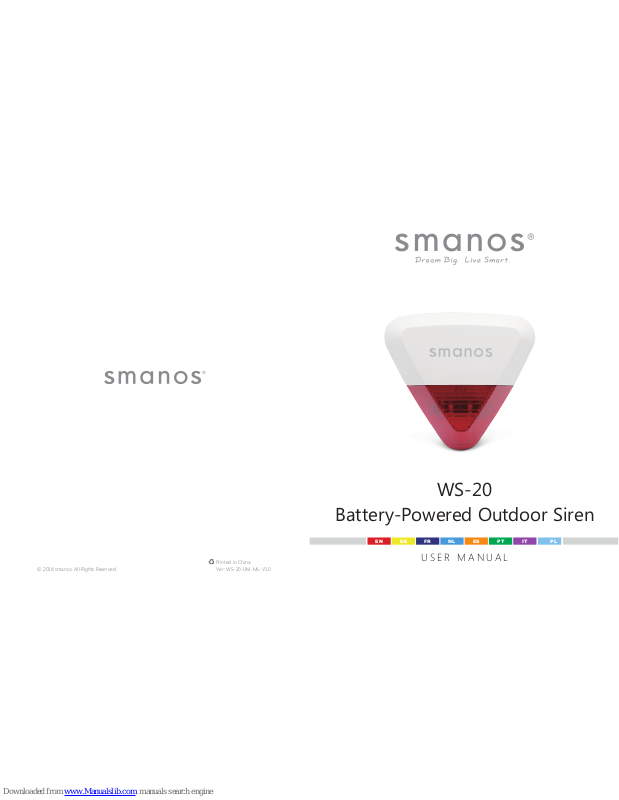

USER MANUAL
WS-20
Battery-Powered Outdoor Siren
EN DE FR NL ES PT IT PL
EN EN
Introduction
The WS-20 Battery-Powered Outdoor Siren is a wireless,
weatherproof strobe siren designed to be used with the
smanos K1 or K2 alarm systems. The WS-20 will emit a loud
siren and ash rapidly to deter any would-be intruders.
Product Overview
Front View
Alarm LED
Indicators
Status LED Indicator
Rear View
Mounting Holes
Back Cover
Tamper Switch
Bracket
LED Indication
Flashes once every 5 seconds: the siren is in Arm/Home
Mode.
Flashes once every 2 seconds for 2 hours: the alarm timed
out without a disarm operation.
No light indication: the siren is in Disarm Mode.
Tamper Switch
The siren will sound at the set volume and an alarm signal
will be sent to the paired K1/K2 hub when the tamper switch
is triggered on the WS-20.
Pairing to the K1/K2 Hub
This siren needs to be paired to the K1/K2 Hub before use. To pair
the siren, please navigate to the smanos home app accessories
page and press the "+" button on the top right corner to add a new
accessory. The following in-app instructions will guide you through
the pairing process.
Once the siren has been paired, you can check the siren’s
connection with your K1/K2 hub on the accessories page. There
are many settings you can customize on your WS-20. To access the
settings page, please navigate to the smanos home app accessories
page and tap on your WS-20.
EN EN
Installation
The WS-20’s tamper switch is disabled by default so the switch does
not get triggered during installation. Once your WS-20 is properly
installed, you then can enable the tamper switch in your WS-20’s
settings page in your smanos home app.
1. Set the positioning paper on the wall and place the leveler on the
paper. Adjust accordingly for correct alignment.
2. Install the two screws into the top screw holes.
3. Mount the bracket into the bottom screw holes and tighten it
with the screws.
4. Tear off the positioning paper.
5. Mount the siren to the wall and tighten the screws.
Gradienter
Positioning
paper
Removing the WS-20 from your K1/K2 Hub
You can remove your WS-20 by navigating to the accessories page
on your smanos home app of the selected hub. Then, slide your
nger over the WS-20 from right to left. Tap on the trash bin icon to
remove the WS-20 from your hub.
Specications
Model: WS-20
Battery: 1.5V LR14 Size battery x4pcs
Static Current: ≤ 15mA
Alarm Current: ≤ 350mA
Transmitting Distance: ≤ 80m/262.5ft (Open area)
Maximum Siren Volume: 105 dB
Radio Frequency: 868MHz or 915MHz
*Only 868 MHz is available for Europe
Housing Material: PC+ABS plastic, ANTI-UV
IP Rating: IP55
Operation Condition:
Temperature: -20°C to +50°C (-4°F to +122°F)
Relative Humidity: <95% RH(non-condensing)
Dimensions (L x W x H): 157.5 X 70 X 20.7 mm
EN CE Declaration of Conformity DE CE-Konformitätserklärung FR
Déclaration de conformité CE NL CE-conformiteitsverklaring
ES Declaración de conformidad CE PT Declaração de Conformidade
CE IT Dichiarazione di conformità CE RU Декларация соответствия
нормам ЕС SE Declaración de conformidad de la CE DK CE-
overensstemmelseserklæring PL Deklaracja zgodności CE
EN According to the EC Council Directive 2014/53/EU Radio Equipment
DE Gemäß der Richtlinie 2014/53/EU des Europäischen Rates über Funkanlagen
FR Conforme à la directive 2014/53/UE du Conseil européen sur les équipements
radioélectriques NL Volgens de EG-Richtlijn 2014/53 / EU Radioapparatuur ES Conforme
a la Directiva del Consejo de la CE 2014/53 / UE sobre Equipos de Radio PT Em
conformidade com a Diretiva do Conselho CE 2014/53/UE relativa aos Equipamentos de
Rádio IT In conformità alla direttiva del Consiglio Europeo 2014/53/UE per apparecchiature
radio RU В соответствии с Директивой Совета ЕС по радиооборудованию 2014/53/
EU SE De acuerdo con la Directiva 2014/53/UE del Consejo sobre equipos radioeléctricos
DK I henhold til EU-direktiv 2014/53/EU om radioudstyr PL Zgodnie z Dyrektywą Rady EC
2014/53/UE w sprawie urządzeń radiowych
EN We DE erklären wir, FR Nous, NL Wij ES Nosotros, PT Nós, IT Noi RU Мы, компания
SE Nosotros DK Vi, PLMy
smanos Europe
Postbus 3071, 2130 KB Hoofddorp
The Netherlands
EN Declare that the Product detailed below: DE dass das im Folgenden beschriebene
Produkt FR déclarons que le produit détaillé ci-dessous : NL verklaren dat het product
hieronder wordt beschreven: ES Declaramos que el producto descrito a continuación:
PT Declaramos que o Produto detalhado abaixo: IT Dichiariamo che il prodotto riportato
qui sotto: RU заявляем, что указанные ниже изделия: SE Declaramos que los productos
detallados a continuación: DK erklærer, at nedenstående beskrevne produkter: PL
oświadczamy, że wymienione poniżej produkty:
EN Model: WS-20 Battery-Powered Outdoor Siren DE Modell: TG-20 RFID-Transponder
FR Modèle : Balise TG-20 RFID NL Model: TG-20 RFID-tag ES Modell: TG-20 RFID-bricka
PT Modelo: Etiqueta RFID TG-20 IT Modello: Tag RFID TG-20 RU Модель: RFID-метка TG-
20 SE Modelo: Etiqueta RFID TG-20 DK Model: RFID-nøglebrik TG-20 PL Model: Etykieta
TG-20 RFID
EN is herewith conrmed to comply with the requirements set out in the EC Council
Directive 2014/53/EU Radio Equipment. For the evaluation of the compliance with this
Directive, the following standards were applied: DE den in der Richtlinie 2014/53/EU
des Europäischen Rates über Funkanlagen niedergelegten Anforderungen entspricht.
Für die Beurteilung der Konformität mit dieser Richtlinie wurden die folgenden Normen
angewandt: FR est certié conforme aux exigences de la directive 2014/53/UE du Conseil
européen sur les équipements radioélectriques. Pour l’évaluation de la conformité avec
cette directive, les normes suivantes ont été appliquées : NL Hiermee wordt bevestigd
dat het voldoet aan de vereisten uiteengezet in de EG-richtlijn 2014/53 / EU voor
radioapparatuur van de EU. Voor de beoordeling van de naleving van deze richtlijn werden
de volgende normen toegepast: ES cumple con requisitos establecidos en la Directiva del
Consejo de la CE 2014/53 / Equipo de Radio de la UE. Las siguientes normas se aplicaron
para evaluar el cumplimiento de esta Directiva: PT está em conformidade e cumpre os
requisitos denidos na Diretiva do Conselho CE 2014/53/UE relativa aos Equipamentos
de Rádio. Para a avaliação de conformidade com esta diretiva, as seguintes normas foram
aplicadas: IT soddisfa i requisiti contenuti nella direttiva del Consiglio Europeo 2014/53/
UE per apparecchiature radio. Per la valutazione della conformità a tale direttiva, sono
stati applicati i seguenti standard: RU соответствуют требованиям, установленным в
Директиве Совета ЕС по радиооборудованию 2014/53/EU. Для проверки соответствия
данной директиве применялись следующие стандарты: SE se conrma que cumplen
los requisitos establecidos en la Directiva 2014/53/UE del Consejo sobre equipos
radioeléctricos. Para la evaluación del cumplimiento de esta Directiva, se han aplicado las
siguientes normas: DK er i overensstemmelse med kravene i EU-direktiv 2014/53/EU om
radioudstyr. Med henblik på evaluering af overensstemmelse med direktivet er følgende
standarder anvendt: PL jest zgodny z wymaganiami Dyrektywy Rady EC 2014/53/UE w
sprawie urządzeń radiowych. W celu oceny zgodności z niniejszą dyrektywą, zastosowano
poniższe normy:
EN301 489-1 V2.1.1: 2017
EN301 489-3 V2.1.1: 2017
EN300 220-1 V3.1.1: 2017
EN300 220-2 V3.1.1: 2017
EN62479: 2010
EN62368-1: 2014
Latest copy of the EU Declaration of Conformity is available at:
http://www.smanos.com/english/compliance.asp
Brian P. Borghardt
General Manager
Hoofddorp, 2018-01-01
