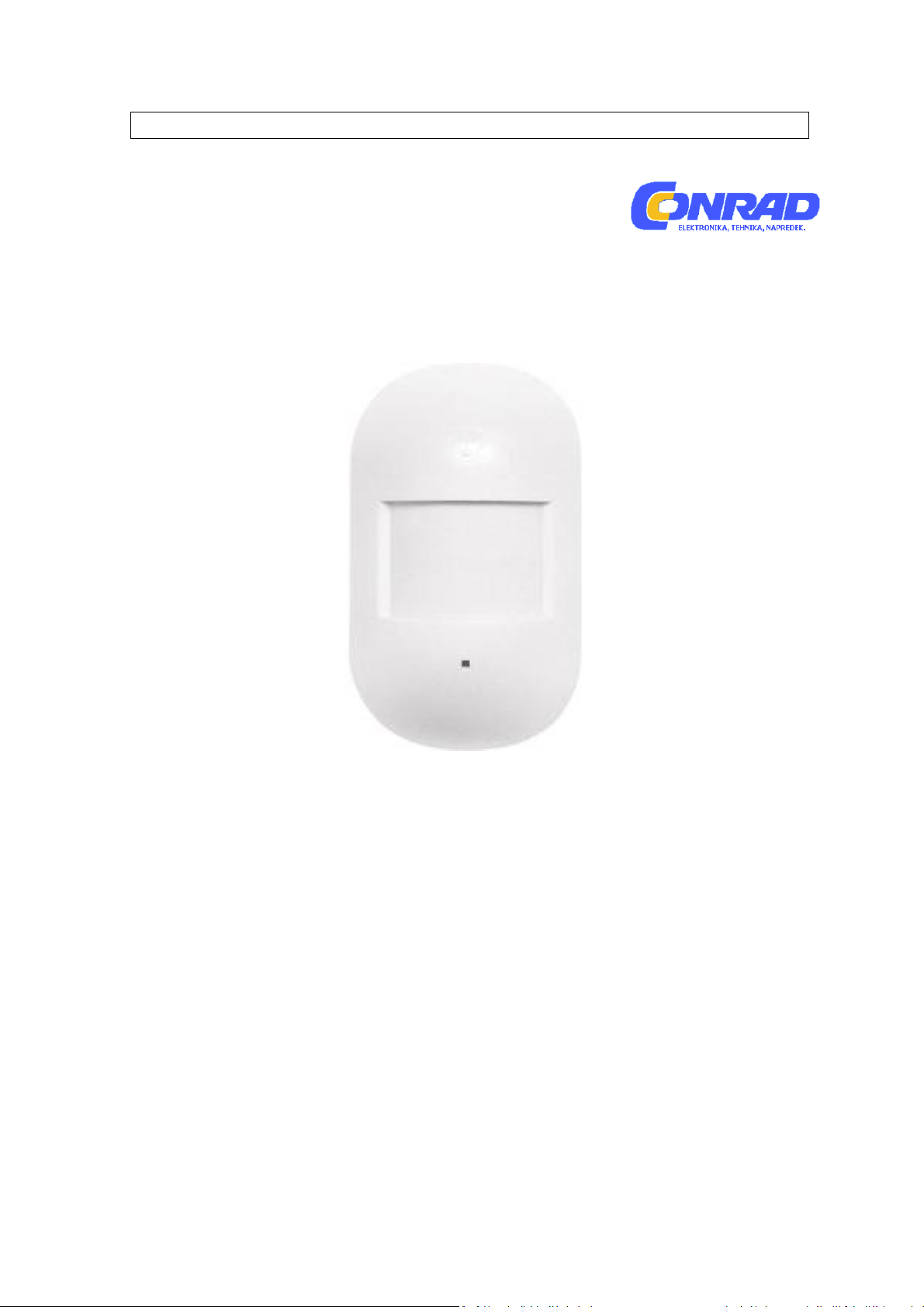

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 135 96 62 www.conrad.si
NAVODILA ZA UPORABO
Brezžični detektor gibanja Smanos MD2300
Kataloška št.: 135 96 62
2
KAZALO
PREDSTAVITEV ........................................................................................................ 3
SESTAVNI DELI NAPRAVE ........................................................................................ 3
IZGLED VEZJA .......................................................................................................... 3
OBMOČJE ZAZNAVE GIBANJA .................................................................................. 4
PRIKLOP PIR DETEKTORJA GIBANJA ......................................................................... 4
NAČIN DELOVANJA ................................................................................................. 4
NAMESTITEV ........................................................................................................... 5
NAPOTKI ZA NAMESTITEV ....................................................................................... 6
TEHNIČNI PODATKI ................................................................................................. 7
GARANCIJSKI LIST ....................................................................................................9
3
PREDSTAVITEV
S tehnologijo digitalnega dvo-jedrnega “fuzzy logic“ nadzornega procesiranja in
inteligentnim analitičnim algoritmom lahko detektor gibanja zazna infrardeče žarke, ki
jih oddaja človeško telo. S funkcijo samodejne temperaturne kompenzacije in
upornostjo na tehnologijo pretoka zraka lahko prepozna moteče signale in signale
človeškega telesa ter na ta način prepreči lažni alarm. Ker lahko premikanje
človeškega telesa zazna v 8 metrskem prostoru stožčaste oblike, je še posebej
primeren za uporabo v dvoranah, hodnikih in podobno. Če je priključen na GSM
alarmni sistem, funkcija povratnih informacij o nizki energiji uporabniku omogoča, da
prejme SMS opozorilo o prazni bateriji.
SESTAVNI DELI NAPRAVE
Leča za zaznavanje
LED indikator
Gumb “Test“
Mesto za pritrditev
dvostranskega lepilnega traku
Odprtina za nosilec
Pomen LED indikatorjev
Neprekinjeno utripanje: samo-testiranje
1x utripanje: zaznan je vdor
2x utripanje: 3 minutno samo-testiranje je končano, preklop v način varčevanja z
energijo
1x utripanje na vsake 3 sekunde: indikator prazne baterije. Če je detektor gibanja
povezan z nadzorno ploščo, uporabnik prejme SMS opozorilo. Prosimo, da baterije
takoj zamenjate.
IZGLED VEZJA
Senzor vtikovanja
Infrardeči senzor
LED indikator
Infrardeči senzor: zazna infrardeče žarke, ki jih oddaja gibanje človeškega telesa.
Površine senzorja se ne dotikajte in poskrbite, da je vedno čista.
4
Stikalo vtikovanja: če v načinu delovanja ohišje detektorja odprete, se sproži senzor
vtikovanja in ustvari alarmni signal.
OBMOČJE ZAZNAVE GIBANJA
tlorisni pogled stranski pogled
PRIKLOP PIR DETEKTORJA GIBANJA
Priklop PIR detektorja gibanja pomeni vzpostavitev brezžične povezave med
detektorjem gibanja in nadzorno ploščo.
1. Nadzorna plošča preklopi v status povezovanja (podrobnosti prosimo poiščite v
ustreznih navodilih za uporabo).
2. Dvakrat pritisnite gumb “test“ na zadnji strani detektorja, nadzorna plošča enkrat
zapiska in s tem ponazori uspešno vzpostavljeno povezavo.
Opomba: če pri zgornjem postopku nadzorna plošča dvakrat zapiska, to pomeni da
ste detektor gibanja enkrat že priklopili.
NAČIN DELOVANJA
Način testiranja
Po samo-testiranju pritisnite gumb “test“, da detektor preklopi v način testiranja in
zaznava enkrat na vsakih 10 sekund. Po 3 minutah LED indikator 2x utripne in
detektor preklopi v način varčevanja z energijo.
5
Način varčevanja z energijo
Naprava ima funkcijo varčevanja z energijo. Če detektor 2x v 3 minutah zazna
človeško gibanje, preklopi v stanje mirovanja, da privarčuje z energijo. V tem času LED
indikator ne utripa in ne vklopi alarma. Če v naslednjih 3 minutah ni nobenega
gibanja, detektor samodejno preklopi nazaj v stanje delovanja.
Opomba: po tem ko je naprava v stanju mirovanja, za vklop alarma zagotovite da v 3
minutah ni človeškega gibanja: v nasprotnem primeru detektor ostaja v stanju
mirovanja.
V stanju mirovanja je priporočljivo, da po vklopu alarma zapustite prostor. Zagotovite,
da 3 minute ni človeškega gibanja. Nato vstopite v prostor in alarmni sistem se takoj
vklopi.
NAMESTITEV
Po tem ko ste preverili, da detektor pravilno deluje, storite sledeče:
1. Izberite primerno lokacijo za namestitev
Izberite primerno mesto za
namestitev detektorja Priporočljivo
je, da ga namestite na višino 2 metra
od tal.
2. Pritrdite detektor
Nosilec z vijaki pritrdite na steno in na nosilec pritrdite detektor. Uporabnik lahko
detektor z dvo-stranskim lepilnim trakom pritrdi tudi v kot.
6
3. Testirajte PIR detektor gibanja
Pritisnite gumb “test“ na zadnji strani naprave. Preklopi v način testiranja in tam
ostane 3 minute. Sprehodite se v območje zaznave in opazujte LED indikator. Ko
detektor zazna gibanje človeškega telesa, LED indikator 1x utripne.
4. Prilagodite kot zaznave
Za doseganje najboljšega učinka zaznave, prilagodite kot nosilca.
NAPOTKI ZA NAMESTITEV
Med montažo detektorja bodite pozorni na naslednje:
1. Detektor namestite na lokacijo, ki se nahaja v bližini vhoda ali izhoda.
Cilj detektorja je preprečevanje
vdorov. Za varnost je tako kritično
zaznavanje človeškega gibanja na
vhodu ali izhodu.
7
2. Detektor namestite pod ustreznim kotom
Kot namestitve neposredno vpliva na
občutljivost. Občutljivost je optimalna kadar je
smer hoje vertikalna na infrardečo smer.
Izberite najboljšo lokacijo in kot, ki sta v skladu z
dejansko situacijo in diagramom območja
zaznavanja.
3. Izogibajte se lokacijam, ki se nahajajo nasproti oken ali steklenih vrat.
Močna svetloba moti občutljivost zaznavanja.
Poleg tega pa se izogibajte tudi zapletenim
situacijam kot na primer toku gibanja ljudi.
4. Izogibajte se lokacijam, ki se nahajajo nasproti ali v bližini virov gretja.
Potrebno se je izogibati virom ogrevanja in hlajenja,
kot na primer enotam za odvajanje toplote, grelcem,
klimatskim napravam, mikrovalovnim pečicam in
hladilnikom, ker lahko sprožijo lažni alarm.
5. Izogibajte se lokacijam, ki so nasproti premičnih predmetov.
Lažni alarm lahko sprožijo tudi predmeti, ki se
premikajo. Poleg tega pa je v primeru, da območje
pokrivata dva detektorja, lokacijo obeh potrebno
prilagoditi in s tem preprečiti navzkrižne motnje.
TEHNIČNI PODATKI
Oskrba z energijo: DC 3 V (AA 1.5 V alkalna baterija x 2)
Tok v stanju pripavljenosti: < 50 uA
Tok alarma: < 11 mA
Območje zaznavanja: 8 m / 110°
Razdalja prenosa: <80 m (na prostem/ brez ovir)
8
Radijska frekvenca: 868 MHz ali 915 MHz
Material ohišja: ABS plastika
Pogoji delovanja:
temperatura: -10°C do +55°C
relativna vlaga: <80% (ne-kondezirajoča)
Dimenzije detektorja (DxŠxV): 101,5 x 59 x 37,5 mm
Dimenzije nosilca (DxŠxV): 60 x 29 x 27 mm
9
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Brezžični detektor gibanja Smanos MD2300
Kat. št.: 135 96 62
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki
začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike
Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z
izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne
izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na
blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta
po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta
66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
