Smanos IP6 Quick Manual

Printed in China
PA: IP6-UM-EN/DE/FR/NL-V1.0

© 2015 SMANOS HOLDING LTD. All Rights Reserved.

IP6

HD WiFi Camera

MULTILINGUAL

QUICK GUIDE

EN DE FR NL

ENEN

Overview

•

Front View

LED Indicators

Camera

Microphone

Bracket

Red indicator Blinking Enter WiFi pairing state

Blue indicator

Blinking Searching network

On Network connected

•

Side View

•

Back View

Reset button

microSD Card
Slot

Heat Vent

Power Jack

microSD Card (Not included)

Support 32GB microSD card maximum; please do not insert the
card after the camera is powered on.

This camera automatically records and saves video once every
20 minutes; the video recorded at the earliest will be replaced with
the latest ones if the microSD card is full.

Note: Please format your microSD card before inserting into this slot if any

le had been written in.

What is inside the box

WiFi Camera×1 AC Adapter×1

Quick guide×1 Reset Pin×1

ENEN

Download the App

Download the App by searching “IP6 camera” from Apple Store or
Google Play.

If you also bought a smanos alarm system, you don't need to
download the separate app for the camera, just setup through the
app for the alarm system.

IP6 Camera

WiFi Pairing

1. Preparation

•

Hold the reset button by using
the supplied reset pin until the
camera beeps once, and then
the red indicator starts to blink

•

Find and choose the WiFi
named “smanos IP6” from
your phone’s WiFi list

2. Pairing Camera with WiFi through App

*

*

•

Launch the App,
and then tap [+] to
add a new camera

*

Make sure the

UID No. is displayed

before tapping [OK]

•

Name your
camera, enter the
password (default:

888888) and input
your home WiFi
name & password

•

When the blue
indicator is on,
it means the
camera has
connected with
WiFi

The paired camera will be displayed in the video list.

Note: For safety, it is recommended to change the password of your
camera on the setting menu after pairing.

ENEN

Settings

Setting
Button

Camera
Sharing QR
Code

Device ID

Share or Stop Sharing Camera with Your Friends

Tap and save the QR code icon on your
camera’s [Settings] interface, send to your
friends so they can watch your camera
from his/her App by scanning the given
QR code.

If you want to stop sharing the camera,
please change the password of camera.

Password

All the successfully paired phones have the same authority
as administrator who can view and set the camera (including
changing the password), so it is recommended to pair the phones
of users with caution. For non-administrator users, you can share
the camera by sending the QR code for them to scan.

Sync the Date and Time

Check if the camera’s date and time are set correctly. Sync them
with your phone’s time if necessary.

Enjoy the App

Snapshot

Record

Hold To Talk

Speaker

ENEN

Installation

Important: This camera should be placed where the WiFi signal is

strong for optimal performance.

1. Separate the mounting
template on the bottom
of this camera from the
bracket by pressing the
snap as picture shows

2. Mount the template on the
wall by using the supplied
screws

3. Push and press the bracket
of the camera into the
template carefully, and then
adjust the angle to achieve
best shooting effect

Specications

Image sensor Sony 1/3” CMOS sensor

Min. illumination Color: 0.01Lux@ (F1.2, AGC ON)

Black and white : 0.001Lux@
(F1.2, AGC ON)

Shutter time 1/50s to 1/100,000s

Lens 2.4mm F2.0

Angle of view 110°

Video compression H.264

Bit rate Self-adaption

Max. image resolution 1280 x 720

Frame rate 30fps (1280 × 720)

Storage Built-in microSD card slot, up to 32GB

Wireless standards IEEE802.11b/g/n

Frequency range 2.4 GHz ~ 2.4835 GHz

Channel bandwidth 20/40MHz Support

Operating conditions Temperature: -30 °C - 60 °C

(-22 °F - 140 °F)
Humidity: < 95% (non-condensing)

Power supply DC 5V 1A

Power consumption 5W MAX

Dimensions (L x W x H) 80 x 80 x 150 mm

IP6

HD-WLAN-Kamera

SCHNELLANLEITUNG

DE

Übersicht

•

Vorderansicht

LED-Anzeigen

Kamera

Mikrofon

Halterung

Rote Anzeige Blinkt WLAN-Verbindung wird aufgebaut

Blaue Anzeige

Blinkt Netzwerk suchen

Ein Netzwerk verbunden

•

Seitenansicht

•

Rückansicht

Rücksetztaste

MicroSD­Kartensteckplatz

Entlüftung

Netzteilans­chluss

MicroSD-Karte (nicht im Lieferumfang enthalten)

Für 32GB-MicroSD-Karte (maximal). Bitte die Karte nicht
einstecken, wenn die Kamera eingeschaltet ist.

Diese Kamera nimmt automatisch auf und speichert alle
20 Minuten. Das zuerst aufgenommene Video wird mit den zuletzt
aufgenommenen überspielt, wenn die MicroSD-Karte voll ist.

Hinweis: Bitte formatieren Sie Ihre MicroSD-Karte vor dem Einstecken in
den Steckplatz, falls bereits eine Datei darauf geschrieben wurde.

Prüfen Sie den Packungsinhalt

WLAN-Kamera×1 Wechselstromadapter×1

Schnellanleitungx1 Rücksetzstift×1

DEDE

App herunterladen

Laden Sie die App aus dem Apple Store oder von Google Play
herunter, indem Sie „IP6 Camera“ suchen.

Nur die APP der Alarmanlage ist benötigt, wenn der IP Kamera
mit der Alarmanlage von smanos‘ zusammen arbeitet.

IP6 Camera

WLAN-Verbindung

1. Vorbereitung

•

Halten Sie die Rücksetztaste mit
dem mitgelieferten Rücksetzstift,
bis die Kamera einen Signalton
ausgibt und die rote Anzeige zu
blinken beginnt

•

Suchen und wählen Sie das
WLAN namens „smanos
IP6“ in der WLAN-Liste
Ihres Telefons

2. Verbindung der Kamera mit dem WLAN mittels App

*

*

•

Starten Sie die
App und tippen
Sie auf [+], um
eine neue Kamera
hinzuzufügen

*

Achten Sie darauf,

dass die UID-Nr.
angezeigt wird, bevor

Sie auf [OK] tippen

•

Geben Sie Ihrer
Kamera einen
Namen, geben Sie
das Kennwort ein
(Standard: 888888)
und geben Sie den
Namen und das
Kennwort Ihres
Heim-WLAN ein

•

Wenn die
blaue Anzeige

aueuchtet,

bedeutet dies,
dass die Kamera
erfolgreich mit
dem WLAN
verbunden wurde

Die verbundene Kamera wird in der Video-Liste angezeigt.

Hinweis: Aus Sicherheitsgründen wird empfohlen, das Kennwort für Ihre
Kamera nach dem Verbinden im Menü Einstellungen zu ändern.

DEDE

Einstellungen

Taste
Einstellungen

QR-Code für
Kamerafreigabe

Geräte-ID

Kamera für Freunde freigeben oder Freigabe beenden

Tippen Sie auf das Symbol QR-Code in
den [Einstellungen] Ihrer Kamera, damit
andere Ihre Kamera von ihrer App sehen
können, indem sie den angegebenen
QR-Code scannen.

Wenn Sie die Kamerafreigabe beenden
möchten, ändern Sie das Kennwort der
Kamera.

Kennwort

Alle erfolgreich verbunden Telefone verfügen über dieselben
Administratorrechte zur Ansicht und Einstellung der Kamera
(einschließlich Änderung des Kennworts), deshalb wird empfohlen,
die Telefone von Benutzern mit Vorsicht zu verbinden. Für
Benutzer ohne Administratorrechte können Sie die Kamera
freigeben, indem Sie ihnen den QR-Code zum Scannen senden.

Datum und Uhrzeit synchronisieren

Prüfen Sie, ob Datum und Uhrzeit der Kamera richtig eingestellt
sind. Synchronisieren Sie sie falls nötig mit Ihrem Telefon.

Genießen Sie die App

Schnappschuss

Aufnahme

Zum Sprechen
halten.

Lautsprecher

DEDE

Installation

Wichtig: Die Kamera sollte für optimale Leistung dort platziert werden,

wo das WLAN-Signal stark ist.

1. Trennen Sie die
Bohrschablone auf der
Unterseite der Kamera von
der Halterung, indem Sie
die Rastnase drücken, wie
auf dem Bild gezeigt

2. Montieren Sie die Schablone
mit den mitgelieferten
Schrauben an der Wand

3. Justieren Sie die Halterung
der Kamera sorgfältig auf
der Vorlage und stellen Sie
dann den Winkel ein, um
den besten Aufnahmeeffekt
zu erzielen

Technische Daten

Bildsensor Sony 1/3-Zoll CMOS-Sensor

Min. Beleuchtung Farbe: 0,01Lux@ (F1.2, AGC EIN)

Schwarz-Weiß: 0,001Lux@
(F1.2, AGC EIN)

Verschlusszeit 1/50 s bis 1/100.000 s

Objektiv 2,4 mm F2.0

Bildwinkel 110°

Video-Komprimierung H.264

Bitrate Selbstständige Anpassung

Max. Bildauösung 1280 x 720

Bildwechselfrequenz 30 fps (1280 × 720)

Speicher Eingebauter MicroSD-

Kartensteckplatz mit bis zu 32 GB

WLAN-Standards IEEE802.11b/g/n

Frequenzbereich 2,4 GHz ~ 2,4835 GHz

Kanalbandbreite Unterstützung für 20/40 MHz

Betriebszustand Temperatur: -30 °C - 60 °C

(-22 °F - 140 °F)
Luftfeuchtigkeit: <95 %
(nicht-kondensierend)

Stromversorgung DC 5V 1A

Stromaufnahme 5 W max.

Abmessungen (L x B x H) 80 x 80 x 150 mm

DEDE

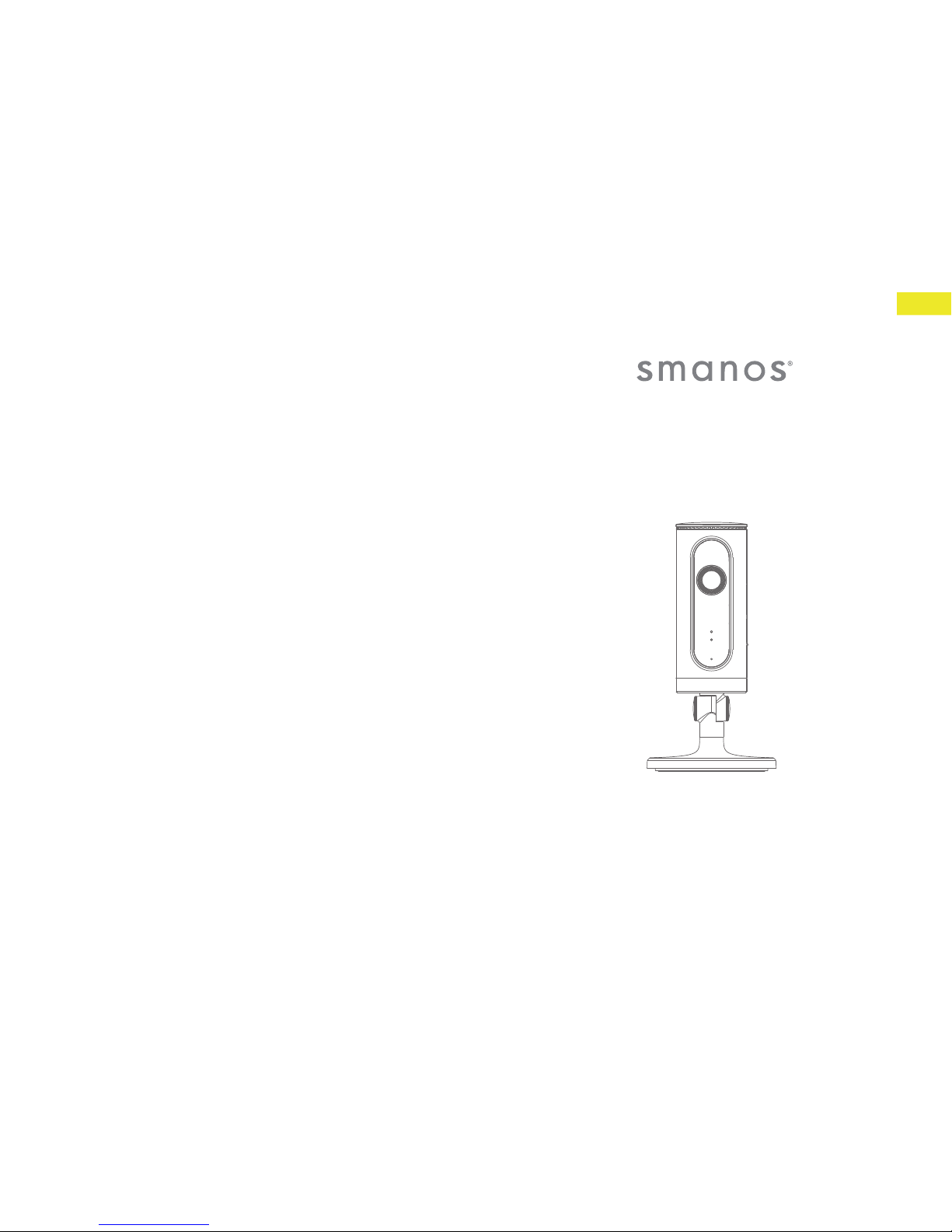

IP6

Caméra Wi-Fi HD

GUIDE RAPIDE

FR

Vue d’ensemble

•

Vue de face

Indicateur lumineux

Caméra

Microphone

Support

Indicateur rouge Clignotant

Accès au mode

d’appariement Wi-Fi

Indicateur bleu

Clignotant Recherche du réseau

Activé Réseau connecté

•

Vue de côté

•

Vue arrière

Bouton de
réinitialisation

Logement de la
carte micro-SD

Ouverture de
ventilation

Prise
d’alimentation

Carte micro-SD (non incluse)

Prise en charge d’une capacité de carte mémoire jusqu’à 32 Go ;
veuillez ne pas insérer la carte une fois la caméra allumée.

Cette caméra reprend et enregistre automatiquement une fois
toutes les 20 minutes ; les vidéos les plus anciennes seront
remplacés par les plus récentes si la carte micro-SD est pleine.

Remarque : Veuillez formater la carte micro-SD avant de l’insérer dans son

emplacement si des chiers sont déjà enregistrés.

Vériez le contenu de l’emballage

1 caméra Wi-Fi 1 adaptateur secteur

1 guide rapide 1 broche de réinitialisation

FRFR

Télécharger l’application

Téléchargez l’application en recherchant le mot clé « IP6 camera »
dans les magasins d’application « Apple Store » ou « Google Play ».

Si vous utilisez l'IP6 avec un smanos système d'alarme, il faut
seulement télécharger l'application du système d'alarme.

IP6 Camera

Appariement Wi-Fi

1. Préparation

•

Maintenez enfoncé le bouton de
réinitialisation à l’aide de la broche
de réinitialisation fournie jusqu’à
ce que la caméra émette un bip.
L’indicateur lumineux rouge se
mettra ensuite à clignoter

•

Recherchez et
sélectionnez l’entrée
portant le nom « smanos
IP6 » dans la liste des
réseaux Wi-Fi de votre
téléphone

2. Appariement de la caméra avec le réseau Wi-Fi au moyen
de l’application

*

*

•

Lancez l’application
puis appuyez sur
[+] pour ajouter
une nouvelle
caméra

*

Vérier que

le numéro de

l’identiant unique
(UID) s’afche avant

d’appuyer sur [OK]

•

Donnez un nom
à votre caméra,
saisissez le mot de
passe (par défaut :

888888), le nom de
votre réseau Wi-Fi
domestique et son
mot de passe

•

Une fois
l’indicateur bleu
allumé, la caméra
aura établi la
connexion Wi-Fi.

La caméra appariée sera afchée dans la liste vidéo.

Remarque : Pour votre sécurité, il est préférable de modier le mot de

passe de votre caméra dans le menu de réglage après l’appariement.

FRFR

Réglages

Bouton
de
réglage

Code QR de
partage de la
caméra

Identiant de

l’appareil

Partager ou annuler le partage de la caméra avec vos amis

Appuyez sur l’entrée correspondante
et enregistrez l’icône du code QR de
l’interface [Paramètres] de votre caméra,
envoyez-le à vos amis de façon à qu’ils
puissent visualiser votre caméra depuis
leur application en scannant le code QR
donné.

Si vous souhaitez ne plus partager la
caméra, veuillez changer le mot de passe
de la caméra.

Mot de passe

Tous les téléphones appariés ont le même niveau d’autorité qu’un
administrateur qui peut voir et effectuer des réglages de la caméra
(y compris changer le mot de passe) et donc il est recommandé
d’apparier les téléphones personnels avec précaution. Pour des
utilisateurs qui ne sont pas administrateurs, il est possible de
partager la caméra en leur envoyant le code QR à scanner.

Synchroniser la date et l’heure

Vériez que la date et l’heure de la caméra sont dénies

correctement. Synchronisez-les avec l’heure et la date de votre
téléphone si nécessaire.

Proter de l’application

Instantané

Enregistrer

Maintenir
pour parler

Haut-parleur

FRFR

Installation

Important : Cette caméra doit être placée à un endroit où le signal

Wi-Fi est fort pour obtenir des performances optimales.

1. Séparez le gabarit de
montage situé au bas de
cette caméra du support
en appuyant sur l’attache
comme le montre l’image

2. Fixez le gabarit de montage
au mur à l’aide des vis
fournies

3. Poussez et pressez avec
soin le support de la caméra
dans le gabarit de montage
puis réglez l’angle pour
obtenir la meilleure capture
d’image.

Caractéristiques

Capteur d’image Capteur CMOS Sony 1/3"

Illumination min. Couleur : 0,01 lux à

(F1.2, AGC activé)

Noir et blanc : 0,001 lux à
(F1.2, AGC activé)

Temps de pose de 1/50 s à 1/100 000 s

Objectif 2,4 mm F2.0

Angle de vue 110°

Compression vidéo H.264

Débit binaire Adaptation automatique

Résolution d’image max. 1280 x 720

Images par seconde 30 images/s (1280 × 720)

Stockage Logement de carte micro-SD

intégré, jusqu’à 32 Go

Normes sans l IEEE802.11b/g/n

Gamme de fréquences de 2,4 GHz à 2,4835 GHz

Bande passante du canal 20/40 MHz pris en charge

Conditions de fonctionnement Température : de -30 °C à 60 °C

(de -22 °F à 140 °F)
Humidité : < 95% (sans
condensation)

Alimentation électrique 5 V CC 1A

Consommation électrique 5 W MAX.

Dimensions (L x l x H) 80 x 80 x 150 mm

FRFR

IP6

HD Wi-Fi-Camera

Snelstart handleiding

NL

Overzicht

•

Vooraanzicht

LED-indicatoren

Camera

Microfoon

Beugel

Rode indicator Knipperend Wi-Fi koppelingstatus

Blauwe indicator

Knipperend Zoekt netwerk

Aan Netwerk verbonden

•

Zijaanzicht

•

Achteraanzicht

Resetknop

microSD­kaartsleuf

Ventilator

Stroomaan­sluiting

microSD-kaart (niet inbegrepen)

Ondersteunt maximaal een 32GB microSD-kaart. Steek geen kaart
in nadat de camera aangezet is.

Deze camera neemt en slaat elke 20 minuten automatisch video
op. Als de microSD-kaart vol is, zal de eerst opgenomen video
worden vervangen door de laatste.

Let op: Formateer uw microSD-kaart, als er eerder bestanden op hebben
gestaan, voordat u de kaart in de sleuf steekt.

Controleer de inhoud van de doos

Wi-Fi-Camera x1 AC Adapter ×1

Snelstart handleiding x1 Resetpennetje x1

NLNL

Download de App

Download de App door te zoeken naar “IP6 camera” in de Apple
Store of Google Play.

Als u ook een smanos alarmsysteem heeft gekocht is het niet
nodig de losse app voor de camera te downloaden. Deze kan
ingesteld worden via de app voor het alarmsysteem.

IP6 Camera

Wi-Fi-koppeling

1. Voorbereiding

•

Houd de resetknop ingedrukt met
behulp van het meegeleverde
resetpennetje, totdat de camera
één keer piept en de rode indicator
begint te knipperen

•

Zoek en kies de Wi-Fi
genaamd “smanos IP6”
uit de W-Fi-lijst van uw
telefoon

2. Camera koppelen met Wi-Fi via App

*

*

•

Start de App en
tik op [+] om een
nieuwe camera toe
te voegen

*

Zorg ervoor dat

het UID nr. wordt
weergegeven voordat
u op [OK] tikt

•

Geef uw camera
een naam en
een wachtwoord
(standaard:

888888), en voer
de Wi-Fi-naam &
het wachtwoord
van uw verbinding
thuis in

•

Wanneer
de blauwe
indicator aan
is, betekent dat
dat de camera
verbonden is met
Wi-Fi

De gekoppelde camera zal weergegeven worden in de videolijst.

Let op: Voor de veiligheid wordt aangeraden om na het koppelen het
wachtwoord van de camera te wijzigen in het instellingenmenu.

NLNL

Instellingen

Instellingen­knop

QR-code om
camera te
delen

Apparaat ID

Delen of stoppen met het delen van de camera met uw
vrienden

Sla het icoontje van de QR-code op op
de [Instellingen]-interface van uw camera
en stuur dit naar uw vrienden, zodat zij
vanaf hun App uw camera kunnen zien
door de opgegeven QR-code te scannen.

Wijzig het wachtwoord van de camera
als u wilt stoppen met het delen van de
camera.

Wachtwoord

Alle correct gekoppelde telefoons hebben dezelfde bevoegdheid
als beheerder, die de camera kunnen bekijken en instellen (met
inbegrip van het wijzigen van het wachtwoord), dus wordt
aanbevolen behoedzaam te zijn met het koppelen van telefoons.
Gebruikers die geen beheerder zijn, kunnen de camera delen
door hen de QR-code te sturen om in te scannen.

Synchroniseer datum en tijd

Controleer of de datum en tijd van de camera juist zijn ingesteld.
Synchroniseer ze met de tijd van uw telefoon, indien nodig.

Veel plezier met de App

Foto maken

Video opnemen

Houd ingedrukt
om te praten

Luidspreker

NLNL

Installatie

Belangrijk: Voor optimale prestaties, dient de camera geplaatst te

worden waar het Wi-Fi-signaal het sterkst is.

1. Haal de bevestigingsmal
aan de onderkant van de
camera uit de beugel door
op de sluiting te drukken,
zoals getoond in de
afbeelding

2. Monteer de mal aan de
muur met behulp van de
bijgeleverde schroeven

3. Duw en druk de beugel van
de camera voorzichtig in
de mal en pas vervolgens
de hoek aan om het beste
gezichtsveld te bereiken

Specicaties

Afbeeldingssensor Sony 1/3” CMOS-sensor

Minimale belichting Kleur: 0,01Lux@ (F1.2, AGC ON)

Zwart-wit: 0,001Lux@ (F1.2, AGC ON)

Sluitertijd 1/50s tot 1/100,000s

Lens 2,4mm F2.0

Beeldhoek 110°

Videocompressie H.264

Bitsnelheid Automatische aanpassing

Maximale beeldresolutie 1280 x 720

Beeldsnelheid 30fps (1280 × 720)

Opslag Ingebouwde microSD-kaartsleuf,

tot 32GB

Draadloze standaarden IEEE802.11b/g/n

Frequentiebereik 2,4 GHz ~ 2,4835 GHz

Kanaalbandbreedte 20/40MHz ondersteuning

Bedrijfsomstandigheden Temperatuur: -30 °C - 60 °C

(-22 °F - 140 °F)
Luchtvochtigheid: < 95%
(geen condensatie)

Voedingsspanning DC 5V 1A

Energieverbruik 5W MAX

Afmetingen (L x B x H) 80 x 80 x 150 mm

NLNL
