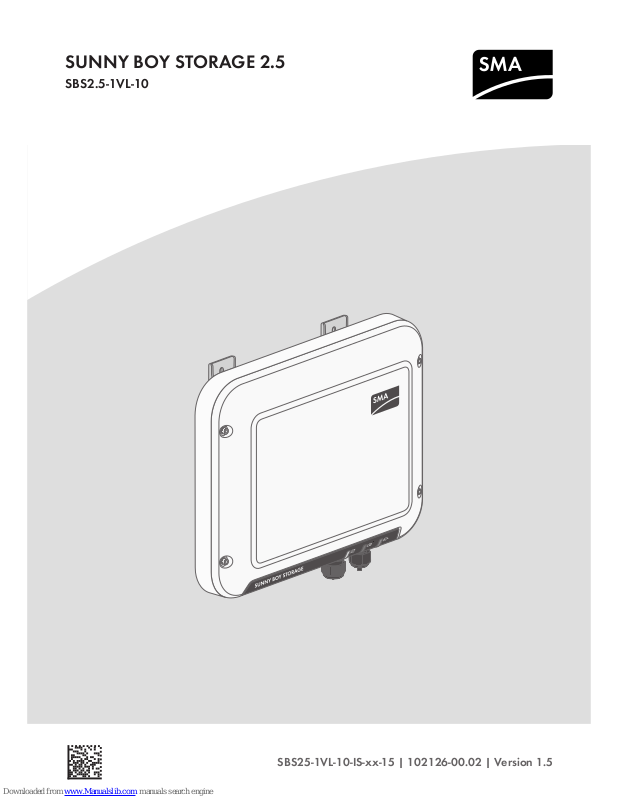

SMA SUNNY BOY STORAGE 2.5, SBS2.5-1VL-10 Quick Reference Manual [en, pl, fr, el, ro +14]

SUNNY BOY STORAGE 2.5

SBS2.5-1VL-10

SBS25-1VL-10-IS-xx-15 | 102126-00.02 | Version 1.5

ENGLISH Quick Reference Guide ............................................................3

DEUTSCH Schnelleinstieg........................................................................... 8

БЪЛГАРСКИ Кратко ръководство ..............................................................13

ČEŠTINA Stručný průvodce....................................................................19

DANSK Hurtig start...............................................................................24

ΕΛΛΗΝΙΚΑ Σύντομες οδηγίες....................................................................29

ESPAÑOL Instrucciones breves ...............................................................34

EESTI Kiirülevaade............................................................................39

SUOMI Pikaohje...................................................................................44

FRANÇAIS Notice résumée .......................................................................49

HRVATSKI Kratke upute za uporabu.......................................................54

MAGYAR Gyors útmutató .......................................................................59

ITALIANO Guida rapida...........................................................................64

LIETUVIŠKAI Sparčioji apžvalga..................................................................69

LATVISKI Īsā pamācība...........................................................................74

NEDERLANDS Beknopte handleiding ............................................................79

POLSKI Skrócona instrukcja ................................................................84

PORTUGUÊS Instruções sumárias ................................................................90

ROMÂNĂ Instrucţiuni pe scurt .................................................................95

SLOVENSKY Rýchly sprievodca................................................................ 100

SLOVENŠČINA Kratka navodila................................................................... 105

SVENSKA Snabbanvisning ................................................................... 110

SBS25-1VL-10-IS-xx-15 Quick Reference Guide2

1 Information on this Document

1.1 Validity

This document is valid for the device type "SBS2.5-1VL-10" (Sunny Boy Storage 2.5) from firmware
version 02.02.01.R.

1.2 Structure

This document is divided into a language-specific and a language-neutral section.
The language-specific section contains general and safety-relevant information on the product,

which is listed in various languages consecutively. The language-specific section is identified by
registers in the page margin.

The language-neutral section describes the steps necessary for installing and commissioning the
product in graphic form. The language-neutral section follows the language-specific section and is
identified by the gray page margin. Perform the actions illustrated graphically in the language­neutral section in the specified order and observe all information.

The latest version of this document and the comprehensive manual for installation, commissioning,
configuration and decommissioning are to be found in PDF format at www.SMA-Solar.com.

1.3 Target group

The tasks described in this document must only be performed by qualified persons. Qualified
persons must have the following skills:

• Knowledge of how an inverter and lithium-ion batteries work and are operated

• Training in how to deal with the dangers and risks associated with installing and using
electrical devices, lithium-ion batteries and systems

• Training in the installation and commissioning of electrical devices and installations

• Knowledge of the applicable standards and directives

• Knowledge of and compliance with this document and all safety information

• Knowledge of and compliance with the documents of the battery manufacturer with all safety
information

1.4 Additional Information

Links to additional information can be found at www.SMA-Solar.com:

Document title Document type

Mounting, electrical connection, commissioning, operation, configu­ration, cleaning, troubleshooting, decommissioning and technical
data

Operating manual

"Overview of approved lithium-ion batteries"
Overview of approved lithium-ion batteries

Technical Information

1 Information on this Document

SMA Solar Technology AG

Quick Reference Guide 3SBS25-1VL-10-IS-xx-15

ENGLISH

Document title Document type

"Efficiency and Derating"
Efficiency and Derating Behavior of the SunnyBoy, SunnyTripower

and SunnyMiniCentral Inverters

Technical Information

"Criteria for Selecting a Residual-Current Device"
Criteria for Selecting a Residual-Current Device

Technical Information

"Circuit Breaker"
Dimensioning and Selection of a Suitable AC Circuit Breaker for In-

verters under PV-Specific Influences

Technical Information

"Application for SMAGridGuard Code" Form
"Webconnect Systems in SunnyPortal"

Registration in SunnyPortal

User Manual

"SMAModbus® Interface"
Information on the commissioning and configuration of the SMA

Modbus interface

Technical Information

"SunSpec® Modbus® Interface"
Information on the commissioning and configuration of the SunSpec

Modbus interface

Technical Information

"SMA Modbus® Interface"
List with the product specific SMA Modbus registers

Technical Information

"SunSpec® Modbus® Interface"
List with the product specific SunSpec Modbus registers

Technical Information

"Parameters and Measured Values"
Overview of All Inverter Operating Parameters and Their Configura-

tion Options

Technical Information

2 Safety

2.1 Intended Use

The SunnyBoyStorage is a single-phase, AC coupled battery inverter for parallel grid operation.
The SunnyBoyStorage converts the direct current supplied by a battery into grid-compliant
alternating current. With a lithium-ion battery and the energy meter, the SunnyBoyStorage
becomes a system for increased self-consumption.

The SunnyBoyStorage must only be operated in connection with an intrinsically safe lithium-ion
battery approved by SMA Solar Technology AG. An updated list of batteries approved by SMA
Solar Technology AG is available at www.SMA-Solar.com.

2 Safety

SMA Solar Technology AG

Quick Reference GuideSBS25-1VL-10-IS-xx-154

ENGLISH

The lithium-ion battery must comply with the locally applicable standards and directives and must
be intrinsically safe (see technical information "SMA Flexible Storage System - Detailed
explanations of the safety concept" for detailed explanations regarding the safety concept of
battery inverters by SMA Solar Technology AG). The battery management of the used lithium-ion
battery must be compatible with the Sunny Boy Storage. The entire battery voltage range must be
completely within the permissible input voltage range of the SunnyBoyStorage. The maximum
permissible DC input voltage of the SunnyBoyStorage must not be exceeded.

The SunnyBoyStorage is suitable for indoor and outdoor use.
The Sunny Boy Storage is not suitable for supplying life-sustaining medical devices. A power outage

must not lead to personal injury.
All components must remain within their permitted operating ranges and their installation

requirements at all times.
The product must only be used in countries for which it is approved or released by SMA Solar

Technology AG and the grid operator.
The product is also approved for the Australian market and may be used in Australia. If DRM

support is specified, the inverter may only be used in conjunction with a Demand Response
Enabling Device (DRED). This ensures that the inverter implements the commands from the grid
operator for active power limitation at all times. The inverter and the Demand Response Enabling
Device (DRED) must be connected in the same network and the inverter Modbus interface must be
activated and the TCP server set.

Use this product only in accordance with the information provided in the enclosed documentation
and with the locally applicable standards and directives. Any other application may cause
personal injury or property damage.

Alterations to the product, e.g. changes or modifications, are only permitted with the express written
permission of SMA Solar Technology AG. Unauthorized alterations will void guarantee and
warranty claims and in most cases terminate the operating license. SMA Solar Technology AG
shall not be held liable for any damage caused by such changes.

Any use of the product other than that described in the Intended Use section does not qualify as
appropriate.

The enclosed documentation is an integral part of this product. Keep the documentation in a
convenient place for future reference and observe all instructions contained therein.

The type label must remain permanently attached to the product.

2.2 Safety Information

This section contains safety information that must be observed at all times when working on or with
the product.

To prevent personal injury and property damage and to ensure long-term operation of the product,
read this section carefully and observe all safety information at all times.

2 Safety

SMA Solar Technology AG

Quick Reference Guide 5SBS25-1VL-10-IS-xx-15

ENGLISH

Danger to life from electric shock due to live DC cables at the battery.

The DC cables connected to a battery are live. Touching the DC conductors or the live
components leads to lethal electric shocks.

• Do not touch non-insulated cable ends.

• Do not touch the DC conductors.

• Do not touch any live components.

• Have the inverter and the battery mounted, installed and commissioned only by qualified
persons with the appropriate skills.

• Observe all safety information of the battery manufacturer.

• Prior to performing any work on the inverter or the battery, disconnect the inverter from all
voltage sources as described in this document.

• If an error occurs, have it rectified by qualified persons only.

Risk of injury due to short-circuit currents

Short-circuit currents in the battery can cause heat build-up and electric arcs. Burns or eye injuries
due to flashes may result.

• Remove watches, rings and other metal objects.

• Use insulated tools.

• Do not place tools or metal parts on the battery.

Risk of burns due to hot enclosure parts

Some parts of the enclosure can get hot during operation.

• Mount the inverter in such a way that it cannot be touched inadvertently during operation.

Damage to the inverter due to the use of cleaning agents

• If the inverter is dirty, clean the enclosure, the enclosure lid, the type label and the LEDs
using only clean water and a cloth.

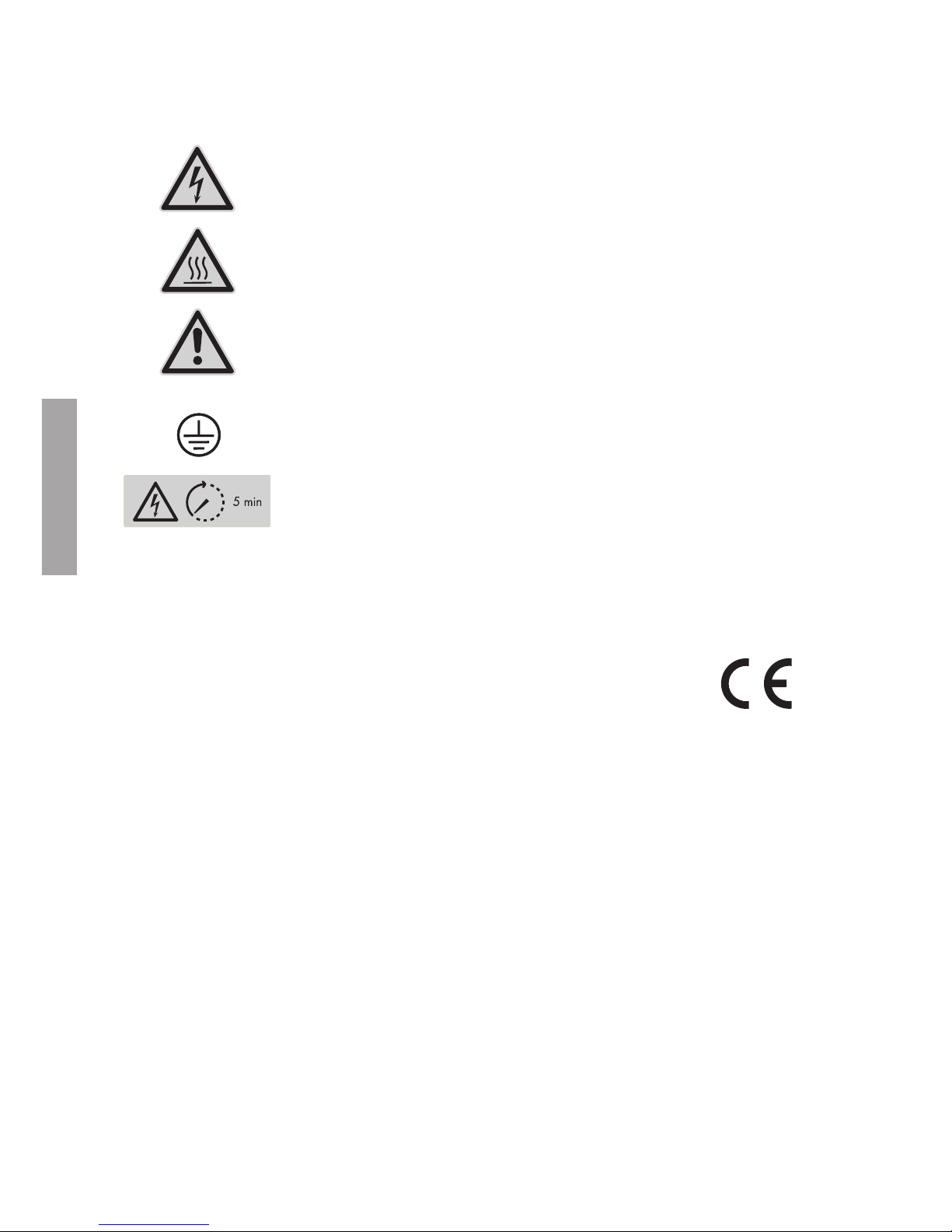

3 Symbols

Danger to life due to electric shock

The product operates at high voltages. All work on the product must be
carried out by electrically qualified persons only.

3 Symbols

SMA Solar Technology AG

Quick Reference GuideSBS25-1VL-10-IS-xx-156

ENGLISH

Risk of burns due to hot surfaces

The product can get hot during operation. Avoid contact during operation.
Allow the product to cool down sufficiently before carrying out any work.

Notice

This symbol indicates general dangers. In this case, it indicates that the in­verter must be additionally grounded if local conditions require additional
grounding or equipotential bonding.

Grounding conductor

This symbol indicates the position for connecting a grounding conductor.

Danger to life due to high voltages in the inverter; observe a wait­ing time of five minutes

High voltages that can cause lethal electric shocks are present in live com­ponents inside the inverter. Always disconnect the inverter from voltage
sources before performing any work on it.

4 EU Declaration of Conformity

within the scope of the EU directives

• Electromagnetic compatibility 2014/30/EU (L 96/79-106, March 29,

2014) (EMC)

• Low Voltage Directive 2014/35/EU (L 96/357-374, March 29, 2014)
(LVD)

• Radio and telecommunications terminal equipment (R&TTE) 1999/05/EC

SMA Solar Technology AG confirms herewith that the inverters described in this document are in
compliance with the fundamental requirements and other relevant provisions of the above­mentioned directives. The entire EU Declaration of Conformity can be found at www.SMA­Solar.com.

4 EU Declaration of Conformity

SMA Solar Technology AG

Quick Reference Guide 7SBS25-1VL-10-IS-xx-15

ENGLISH

1 Hinweise zu diesem Dokument

1.1 Gültigkeitsbereich

Dieses Dokument gilt für den Gerätetyp "SBS2.5-1VL-10" (Sunny Boy Storage 2.5) ab der
Firmware-Version 02.02.01.R.

1.2 Aufbau

Dieses Dokument ist unterteilt in einen sprachbehafteten und einen sprachneutralen Teil.
Der sprachbehaftete Teil enthält allgemeine und sicherheitsrelevante Informationen zum Produkt,

die nacheinander in verschiedenen Sprachen aufgeführt sind. Der sprachbehaftete Teil ist durch
Register am Seitenrand erkennbar.

Der sprachneutrale Teil beschreibt grafisch die Schritte zur Installation und Inbetriebnahme des
Produkts. Der sprachneutrale Teil ist hinter dem sprachbehafteten Teil angeordnet und erkennbar
durch den grauen Seitenrand. Führen Sie die grafisch dargestellten Handlungen im sprachneutralen
Teil in der vorgegebenen Reihenfolge aus und beachten Sie alle Hinweise.

Die aktuelle Version dieses Dokuments sowie die ausführliche Anleitung für die Installation,
Inbetriebnahme, Konfiguration und Außerbetriebnahme finden Sie im PDF-Format unter www.SMA­Solar.com.

1.3 Zielgruppe

Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte
müssen über folgende Qualifikation verfügen:

• Kenntnis über Funktionsweise und Betrieb eines Wechselrichters und von Lithium-Ionen­Batterien

• Schulung im Umgang mit Gefahren und Risiken bei der Installation und Bedienung
elektrischer Geräte, Lithium-Ionen-Batterien und Anlagen

• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen

• Kenntnis der gültigen Normen und Richtlinien

• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen

• Kenntnis und Beachtung der Dokumente des Batterieherstellers mit allen Sicherheitshinweisen

1.4 Weiterführende Informationen

Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com:

Dokumententitel Dokumentenart

Montage, Elektrischer Anschluss, Inbetriebnahme, Bedienung, Kon­figuration, Reinigung, Fehlersuche, Außerbetriebnahme und Techni­sche Daten

Betriebsanleitung

"Overview of approved lithium-ion batteries"
Übersicht der freigegebenen Lithium-Ionen-Batterien

Technische Information

1 Hinweise zu diesem Dokument

SMA Solar Technology AG

SchnelleinstiegSBS25-1VL-10-IS-xx-158

DEUTSCH

Dokumententitel Dokumentenart

"Wirkungsgrade und Derating"
Wirkungsgrade und Derating-Verhalten der Wechselrichter vom Typ

Sunny Boy, Sunny Tripower und Sunny Mini Central

Technische Information

"Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung"
Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung

Technische Information

"Leitungsschutzschalter"
Dimensionierung und Auswahl eines geeigneten AC-Leitungss-

chutzschalters für Wechselrichter unter PV-spezifischen Einflüssen

Technische Information

"Bestellformular für den SMA Grid Guard-Code" Formular
"Webconnect-Anlagen im Sunny Portal"

Registrierung im Sunny Portal

Bedienungsanleitung

"SMA Modbus®-Schnittstelle"
Informationen zur Inbetriebnahme und Konfiguration der SMA Mod-

bus-Schnittstelle

Technische Information

"SunSpec® Modbus®-Schnittstelle"
Informationen zur Inbetriebnahme und Konfiguration der SunSpec

Modbus-Schnittstelle

Technische Information

"SMA Modbus® Interface"
Liste mit den produktspezifischen SMA Modbus-Registern

Technische Information

"SunSpec® Modbus® Interface"
Liste mit den produktspezifischen SunSpec Modbus-Registern

Technische Information

"Parameter und Messwerte"
Übersicht aller Betriebsparameter des Wechselrichters und deren

Einstellmöglichkeiten

Technische Information

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Der Sunny Boy Storage ist ein 1-phasiger, AC-gekoppelter Batterie-Wechselrichter für den
Netzparallelbetrieb. Der Sunny Boy Storage wandelt den von einer Batterie gelieferten Gleichstrom
in netzfähigen Wechselstrom. Der Sunny Boy Storage ergibt zusammen mit einer Lithium-Ionen­Batterie und dem Energiezähler ein System zur Eigenverbrauchsoptimierung.

Der Sunny Boy Storage darf nur in Verbindung mit einer von SMA Solar Technology AG
freigegebenen, eigensicheren Lithium-Ionen-Batterie betrieben werden. Eine aktualisierte Liste der
von SMA Solar Technology AG freigegebenen Batterien finden Sie unter www.SMA-Solar.com.

2 Sicherheit

SMA Solar Technology AG

Schnelleinstieg 9SBS25-1VL-10-IS-xx-15

DEUTSCH

Die Lithium-Ionen-Batterie muss den vor Ort gültigen Normen und Richtlinien entsprechen und muss
eigensicher sein (Erläuterungen zum Sicherheitskonzept eines Batterie-Wechselrichter von SMA
Solar Technology AG siehe Technische Information "SMA Flexible Storage System - Erläuterungen
zum Sicherheitskonzept"). Das Batteriemanagement der eingesetzten Lithium-Ionen-Batterie muss
kompatibel zum Sunny Boy Storage sein. Der gesamte Batteriespannungsbereich muss vollständig
innerhalb des zulässigen Eingangsspannungsbereichs des Sunny Boy Storage liegen. Die maximal
zulässige DC-Eingangsspannung des Sunny Boy Storage darf nicht überschritten werden.

Der Sunny Boy Storage ist für den Einsatz im Außenbereich und Innenbereich geeignet.
Der Sunny Boy Storage ist nicht für die Versorgung von lebenserhaltenden medizinischen Geräten

geeignet. Ein Stromausfall darf zu keinem Personenschaden führen.
Der erlaubte Betriebsbereich und die Installationsanforderungen aller Komponenten müssen

jederzeit eingehalten werden.
Das Produkt darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch

SMA Solar Technology AG und den Netzbetreiber freigegeben ist.
Das Produkt ist auch für den australischen Markt zugelassen und darf in Australien eingesetzt

werden. Wenn die DRM-Unterstützung gefordert ist, darf der Wechselrichter nur zusammen mit
einem Demand Response Enabling Device (DRED) eingesetzt werden. Dadurch stellen Sie sicher,
dass der Wechselrichter die Befehle zur Wirkleistungsbegrenzung vom Netzbetreiber in jedem Fall
umsetzt. Der Wechselrichter und das Demand Response Enabling Device (DRED) müssen am
selben Netzwerk angeschlossen sein und die Modbus-Schnittstelle des Wechselrichters muss
aktiviert sowie der TCP-Server eingestellt sein.

Setzen Sie das Produkt ausschließlich nach den Angaben der beigefügten Dokumentationen und
gemäß der vor Ort gültigen Normen und Richtlinien ein. Ein anderer Einsatz kann zu Personen­oder Sachschäden führen.

Eingriffe in das Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher
schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe
führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum
Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund
solcher Eingriffe ist ausgeschlossen.

Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben
gilt als nicht bestimmungsgemäß.

Die beigefügten Dokumentationen sind Bestandteil des Produkts. Die Dokumentationen müssen
gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.

Das Typenschild muss dauerhaft am Produkt angebracht sein.

2.2 Sicherheitshinweise

Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer
beachtet werden müssen.

Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu
gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle
Sicherheitshinweise.

2 Sicherheit

SMA Solar Technology AG

SchnelleinstiegSBS25-1VL-10-IS-xx-1510

DEUTSCH

Lebensgefährlicher Stromschlag durch spannungsführende DC-Kabel an der Batterie

Die DC-Kabel, die an einer Batterie angeschlossen sind, stehen unter Spannung. Das Berühren
der DC-Leiter oder der spannungsführenden Bauteile verursacht lebensgefährliche Stromschläge.

• Keine freiliegenden Kabelenden berühren.

• Die DC-Leiter nicht berühren.

• Keine spannungsführenden Bauteile berühren.

• Den Wechselrichter und die Batterie ausschließlich von Fachkräften mit entsprechender
Qualifikation montieren, installieren und in Betrieb nehmen lassen.

• Alle Sicherheitshinweise des Batterieherstellers einhalten.

• Vor allen Arbeiten am Wechselrichter und an der Batterie den Wechselrichter immer wie in
diesem Dokument beschrieben spannungsfrei schalten.

• Wenn ein Fehler auftritt, den Fehler ausschließlich von Fachkräften beheben lassen.

Verletzungsgefahr durch Kurzschluss-Ströme

Kurzschluss-Ströme der Batterie können Hitzeentwicklungen und Lichtbögen verursachen.
Verbrennungen oder Augenverletzungen durch Lichtblitze können die Folge sein.

• Uhren, Ringe und andere Metallobjekte ablegen.

• Isoliertes Werkzeug verwenden.

• Keine Werkzeuge oder Metallteile auf die Batterie legen.

Verbrennungsgefahr durch heiße Gehäuseteile

Gehäuseteile können während des Betriebs heiß werden.

• Den Wechselrichter so montieren, dass während des Betriebs ein versehentliches Berühren
nicht möglich ist.

Beschädigung des Wechselrichters durch Verwendung von Reinigungsmitteln

• Wenn der Wechselrichter verschmutzt ist, reinigen Sie das Gehäuse, den Gehäusedeckel,
das Typenschild und die LEDs ausschließlich mit klarem Wasser und einem Tuch.

2 Sicherheit

SMA Solar Technology AG

Schnelleinstieg 11SBS25-1VL-10-IS-xx-15

DEUTSCH

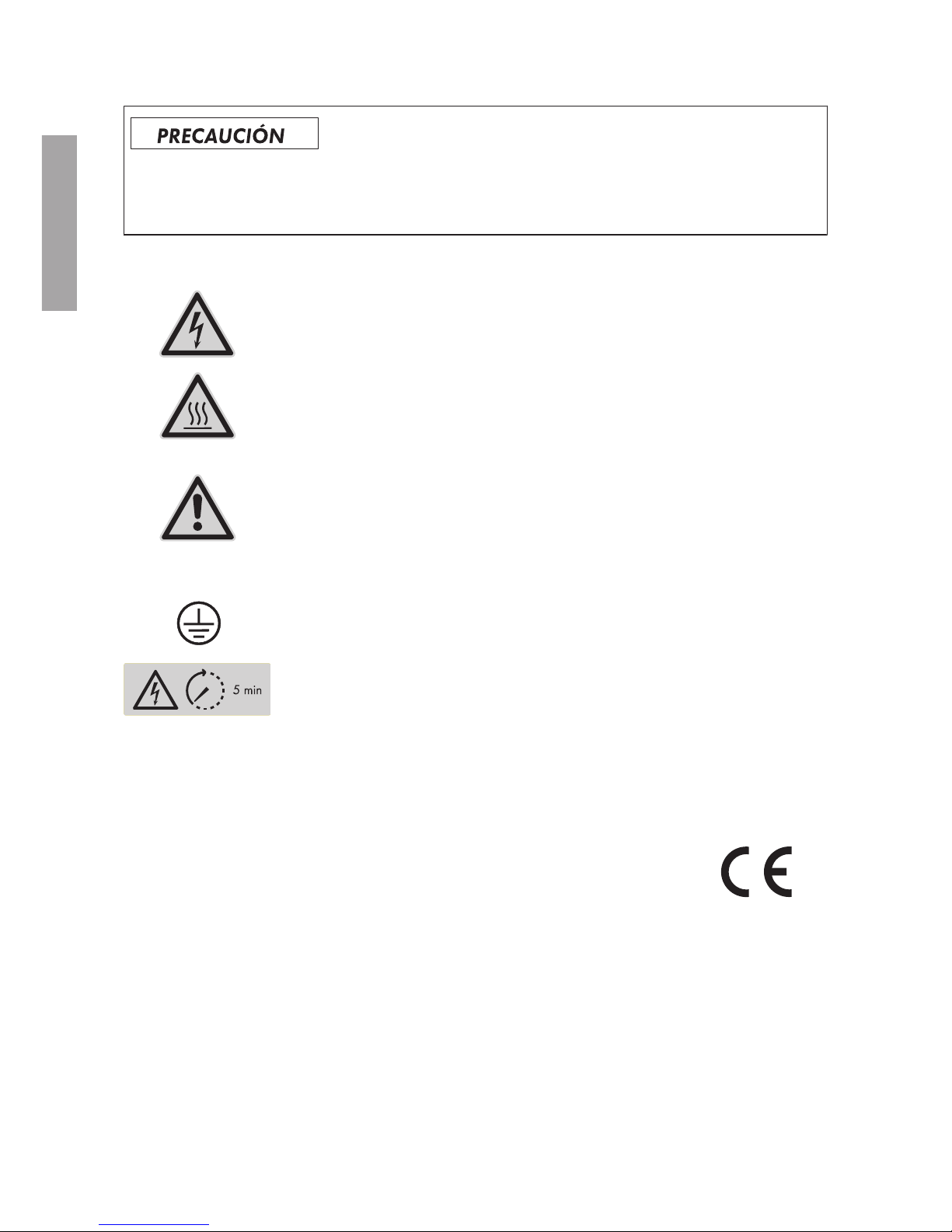

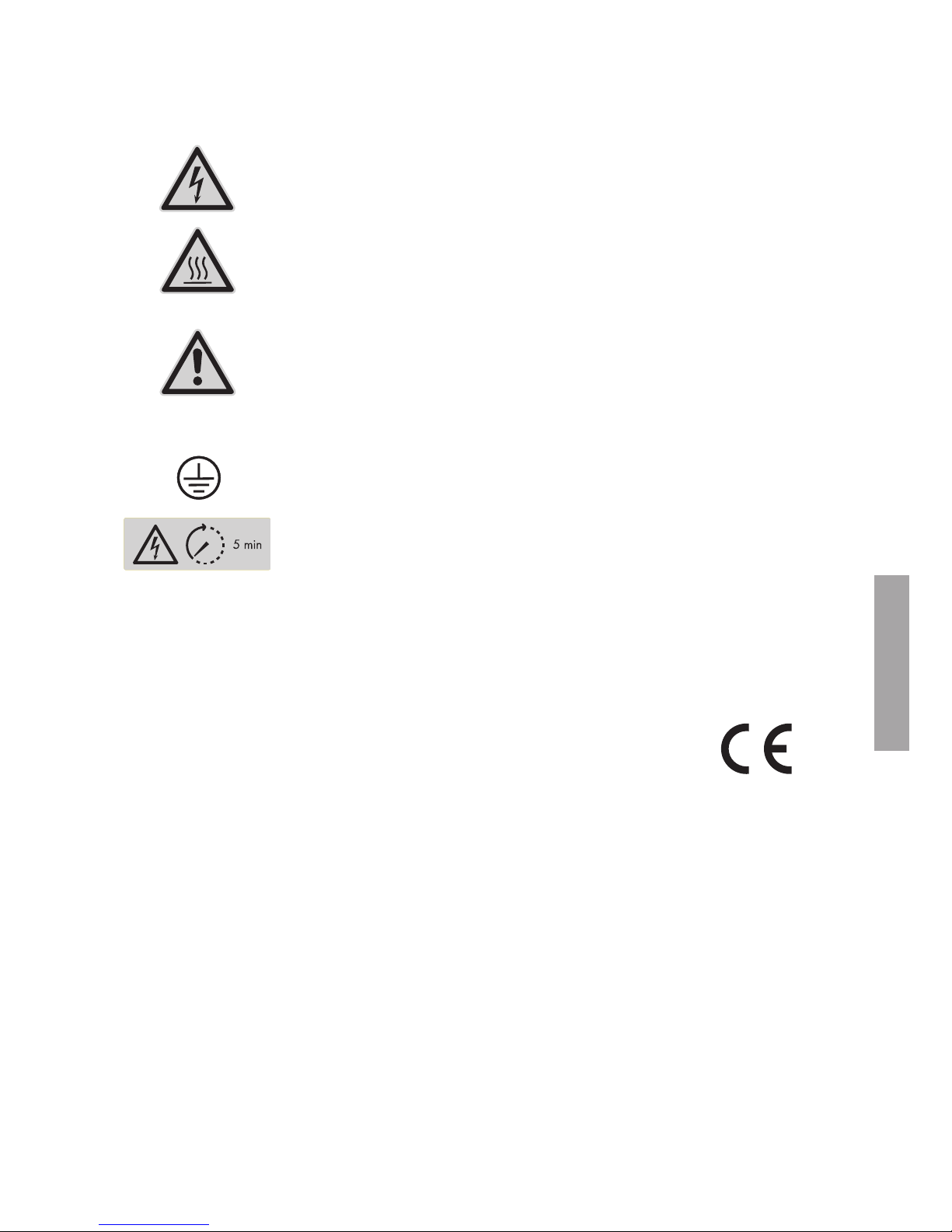

3 Symbole

Lebensgefahr durch elektrischen Schlag

Das Produkt arbeitet mit hohen Spannungen. Alle Arbeiten am Produkt dür­fen ausschließlich durch Elektrofachkräfte erfolgen.

Verbrennungsgefahr durch heiße Oberfläche

Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie
Berührungen während des Betriebs. Lassen Sie vor allen Arbeiten das Pro­dukt ausreichend abkühlen.

Achtung

Dieses Symbol warnt vor allgemeinen Gefahren. In diesem Fall weist es
darauf hin, dass der Wechselrichter zusätzlich geerdet werden muss,
wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich
gefordert ist.

Schutzleiter

Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters.

Lebensgefahr durch hohe Spannungen im Wechselrichter,
Wartezeit von 5 Minuten einhalten

An den spannungsführenden Bauteilen im Inneren des Wechselrichters
liegen hohe Spannungen an, die lebensgefährliche Stromschläge verur­sachen können. Vor allen Arbeiten am Wechselrichter den Wechselrichter
immer spannungsfrei schalten.

4 EU-Konformitätserklärung

im Sinne der EU-Richtlinien

• Elektromagnetische Verträglichkeit 2014/30/EU
(29.3.2014L96/79-106) (EMV)

• Niederspannung 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Funkanlagen und Telekommunikationsendeinrichtungen 1999/05/EG
(R&TTE)

Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen
Wechselrichter in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten
Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung
finden Sie unter www.SMA-Solar.com.

3 Symbole

SMA Solar Technology AG

SchnelleinstiegSBS25-1VL-10-IS-xx-1512

DEUTSCH

1 Указания към този документ

1.1 Обхват на валидност

Този документ е валиден за уред модел "SBS2.5-1VL-10" (SunnyBoyStorage2.5) за фирмена
версия 02.02.01.R и следващи.

1.2 Конструкция

Този документ е разделен на езикова и неезикова част.
Езиковата част съдържа обща информация и информация относно безопасността на

продукта, която е представена последователно на няколко езика. Езиковата част ще
разпознаете по обособения страничен регистър.

Неезиковата част описва графично отделните етапи на инсталиране и пускането в
експлоатация на продукта. Неезиковата част се намира след езиковата и може да бъде
разпозната по страничната сива ивица. Изпълнете графично показаните действия в
неезиковата част в посочената последователност и спазвайте всички указания.

Актуалната версия на този документ, както и подробните указания за инсталиране, пускане
в експлоатация, конфигурация и извеждане от експлоатация ще намерите във формат на
PDF файл на www.SMA-Solar.com.

1.3 Целева група

Описаните в този документ дейности могат да се изпълняват само от квалифициран
персонал. Специализираният персонал трябва да притежава следната квалификация:

• познаване на функционалността и начина на работа на даден инвертор и литиево­йонните акумулатори

• обучение за справяне с опасности и рискове при инсталирането и обслужването на
електрически устройства, литиево-йонни акумулатори и съоръжения

• квалификация за инсталиране и пускане в експлоатация на електрически устройства и
съоръжения

• познаване на действащите стандарти и регламенти

• познаване и спазване на този документ заедно с всички инструкции за безопасност

• познаване и спазване на документацията на производителя на акумулатора заедно с
всички инструкции за безопасност

1.4 Повече информация

Линкове за повече информация ще откриете на адрес www.SMA-Solar.com:

Заглавие на документа Вид на документа

Монтаж, Свързване към електрическата мрежа, Пускане в
експлоатация, Управление, Конфигурация, Почистване,
Откриване на грешка, Извеждане от експлоатация и
Технически данни

Инструкции за работа

1 Указания към този документ

SMA Solar Technology AG

Кратко ръководство 13SBS25-1VL-10-IS-xx-15

БЪЛГАРСКИ

Заглавие на документа Вид на документа

"Overview of approved lithium-ion batteries""Overview of approved
lithium-ion batteries"

Преглед на одобрените литиево-йонни акумулатори

Техническа информация

"Efficiency and Derating"
КПД и поведение при намаляване на мощността на инвертора

от типове SunnyBoy, SunnyTripower и SunnyMiniCentral

Техническа информация

"Criteria for Selecting a Residual-Current Device"
Критерии за избор на устройство за дефектнотокова защита

Техническа информация

"Circuit Breaker"
Дименсиониране и избор на подходящ електрически защитен

прекъсвач за инвертора под специфични фотоволтаични
въздействия

Техническа информация

"APPLICATION FOR SMA GRID GUARD-CODE" Формуляр
"Webconnect Plants in Sunny Portal"

Регистрация в SunnyPortal

Инструкции за
експлоатация

"SunSpec® Modbus® Interface"
Информация относно пускането в експлоатация и

конфигурацията на SMA Modbus интерфейс

Техническа информация

"SunSpec® Modbus® Interface"
Информация относно пускането в експлоатация и

конфигурацията на SunSpecModbus интерфейс

Техническа информация

"SMA Modbus® Interface"
Списък със специфичните за продукта регистри SMA Modbus

Техническа информация

"SunSpec® Modbus® Interface"
Списък със специфичните за продукта регистри SunSpec Mod-

bus

Техническа информация

"Parameters and Measured Values"
Преглед на всички оперативни параметри на инвертора и

техните възможности за настройване

Техническа информация

2 Безопасност

2.1 Коректна експлоатация

SunnyBoyStorage представлява 1-фазов инвертор с акумулаторен блок за автономен
паралелен мрежов режим на работа. SunnyBoyStorage преобразува доставяния от даден
акумулатор постоянен ток в мрежовоустойчив променлив ток. Заедно с литиево-йонния
акумулатор и енергийния брояч, SunnyBoyStorage формира система за оптимизация на
разхода на енергия.

2 Безопасност

SMA Solar Technology AG

Кратко ръководствоSBS25-1VL-10-IS-xx-1514

БЪЛГАРСКИ

SunnyBoyStorage може да бъде експлоатиран само заедно с одобрен от
SMASolarTechnologyAG, самозащитен литиево-йоннен акумулатор. Актуализиран списък
на одобрените от SMASolarTechnologyAG акумулатори ще намерите на www.SMA­Solar.com.

Литиево-йонният акумулатор трябва да отговаря на националните стандарти и регламенти и
трябва да бъде самозащитен (инструкции относно концепцията за безопасност на инвертор
с акумулаторен блок от SMASolarTechnologyAG вж. Техническа информация "Система
SMA Flexible Storage - обяснения относно концепцията за безопасност"). Управлението на
използвания литиево-йонен акумулатор трябва да е съвместимо със SunnyBoyStorage.
Цялостният диапазон на акумулаторното напрежение трябва да съвпада с този на
SunnyBoyStorage. Максимално допустимото входящо напрежение на SunnyBoyStorage не
трябва да бъде превишавано.

SunnyBoyStorage е подходящ за работа както на открито, така и в затворени помещения.
SunnyBoyStorage не е подходящ за захранването на животоспасяваща медицинска

апаратура. Прекъсването на електрозахранването не трябва да предизвиква телесни
наранявания.

Допустимият работен обхват и изискванията за инсталиране на компонентите трябва винаги
да бъде спазвани.

Продуктът трябва да бъде използван само в страни, за които това е разрешено и за които
SMASolarTechnologyAG и операторът на разпределителната мрежа позволяват.

Продуктът е разрешен и за австралийския пазар и може да се използва на територията на
Австралия. Когато се изисква подпомагане от DRM, инверторът трябва да се използва само
заедно с Demand Response Enabling Device (DRED). По този начин ще сте сигурни, че
инверторът винаги отговаря на изискванията от оператора на разпределителната мрежа за
ограничението в мощността. Инверторът и Demand Response Enabling Device (DRED) трябва
да са свързани към една и съща електрическа мрежа, интерфейсът Modbus на инвертора
трябва да е активиран и TCP сървърът да е настроен.

Настройте продукта изключително съобразно информацията от приложената документация
и съгласно местните разпоредби и норми. Употреба, различна от указаната, може да
доведе до нараняване на хора или материални щети.

Изменение на продукта, напр. промени или модифициране са позволени само с изричното
писмено съгласие на SMASolarTechnologyAG. Непозволените изменения водят до загуба
на гаранцията, и по правило до оттегляне на лиценза за ползване. SMASolarTechnologyAG
не носи отговорност за щети, причинени от такива изменения.

Всяка употреба на продукта по начин различен от предвидения представлява нарушение.
Приложените документация е съставна част на продукта. Трябва да прочетете и спазвате

документацията и тя трябва да бъде винаги на Ваше разположение.
Типовата табела трябва да е закрепена стабилно към продукта.

2.2 Инструкции за безопасност

Този раздел съдържа указания за безопасност, които трябва да бъдат спазвани винаги при
работа с продукта.

2 Безопасност

SMA Solar Technology AG

Кратко ръководство 15SBS25-1VL-10-IS-xx-15

БЪЛГАРСКИ

Моля, прочетете внимателно този раздел и винаги спазвайте указанията за безопасност, за
да избегнете материални щети и телесни наранявания и за да гарантирате дългия
експлоатационен живот на продукта.

Опасност за живота от токов удар при контакт с токопроводящите кабели за
постоянен ток на акумулатора

Свързаните с акумулатора кабели за постоянен ток са под напрежение. Контактът с
проводник за постоянен ток или с токопроводящи компоненти предизвиква токов удар,
опасен за живота.

• Не докосвайте свободни краища на кабели.

• Не докосвайте проводник за постоянен ток.

• Не докосвайте токопроводящи компоненти.

• Инверторът и акумулаторът трябва да се монтират, инсталират и пускат в
експлоатация само от квалифицирани техници.

• Спазвайте всички инструкции за безопасност от производителя на акумулатора.

• Преди всяка дейност по инвертора и акумулатора изключвайте инвертора от
електрическата мрежа по начина, описан в този документ.

• Грешките трябва да се отстраняват само от квалифициран персонал.

Опасност от нараняване поради ток от късо съединение

Токът от късо съединение на акумулатора може да доведе до прекомерно нагряване и
образуване на електрическа дъга. Вследствие на електрическата дъга има опасност от
изгаряния или увреждане на очите.

• Свалете часовници, пръстени и други метални вещи.

• Използвайте само изолирани инструменти.

• Не поставяйте инструменти или метални части върху акумулатора.

Опасност от изгаряне при контакт с горещи части на корпуса

Частите на корпуса може да се нагорещят по време на работа.

• Монтирайте инвертора по начин, който не позволява допир по невнимание при
работа.

2 Безопасност

SMA Solar Technology AG

Кратко ръководствоSBS25-1VL-10-IS-xx-1516

БЪЛГАРСКИ

УКАЗАНИЕ

Повреда на инвертора чрез използване на почистващи агенти

• Ако инверторът е замърсен, почиствайте корпуса, капака на корпуса, фирмената
табелка и LED осветлението само с чиста вода и кърпа.

3 Символи

Опасност за живота от токов удар

Продуктът работи с високо напрежение. Всички дейности по
продукта трябва да бъдат извършвани само от квалифицирани
електротехници.

Опасност от изгаряне от гореща повърхност

Продуктът може да се нагорещи по време на работа. Избягвайте
докосването по време на работа. Преди всяка дейност оставете
продукта да се охлади достатъчно.

ВНИМАНИЕ

Този символ предупреждава за опасности от общ характер. В този
случай инверторът трябва да бъде допълнително заземен, когато на
място се изисква допълнително заземяване или изравняване на
потенциалите.

Защитен проводник

Този символ обозначава мястото за свързване на защитния
проводник.

Високо напрежение в инвертора – опасно за живота,
спазвайте времето за изчакване от 5 минути

По токопроводящите детайли във вътрешността на инвертора
протича високо напрежение, което може да причини токов удар,
опасен за живота. Преди всяка дейност по инвертора го изключвайте
от електрическата мрежа.

4 ЕC Декларация за съответствие

по смисъла на Директивите на ЕС

• Електромагнитна съвместимост (ЕМС) 2014/30/ЕС
(29.3.2014L96/79-106) (ЕМС)

• Ниско напрежение 2014/35/ЕС (29.3.2014L96/357-374) (NSR)

• Радиосъоръжения и крайни далекосъобщителни устройства
(R&TTE)1999/05/ЕО

3 Символи

SMA Solar Technology AG

Кратко ръководство 17SBS25-1VL-10-IS-xx-15

БЪЛГАРСКИ

С настоящото SMASolarTechnologyAG удостоверява, че описаният в този документ
инвертор отговаря на всички основни изисквания и на други, отнасящи се до него
разпоредби по горепосочените директиви. Пълната Декларация за съответствие на ЕС
можете да намерите на www.SMA-Solar.com.

3 Символи

SMA Solar Technology AG

Кратко ръководствоSBS25-1VL-10-IS-xx-1518

БЪЛГАРСКИ

1 Informace k tomuto dokumentu

1.1 Rozsah platnosti

Tento dokument platí pro střídače typu SBS2.5-1VL-10 (Sunny Boy Storage 2.5) sfirmwarem od
verze 02.02.01.R.

1.2 Struktura

Tento dokument je rozdělený na jazykově specifickou ajazykově neutrální část.
Jazykově specifická část obsahuje všeobecné informace oproduktu ainformace týkající se

bezpečnosti. Tyto informace jsou postupně uvedeny vrůzných jazycích. Jazykově specifická část se
vyznačuje značkami na okraji stránek.

Jazykově neutrální část graficky popisuje kroky, které je třeba provést při instalaci produktu ajeho
uvádění do provozu. Jazykově neutrální část je umístěna za jazykově specifickou částí avyznačuje
se šedým okrajem stránek. Úkony graficky vyobrazené vjazykově neutrální části proveďte ve
stanoveném pořadí adbejte všech upozornění.

Aktuální verzi tohoto dokumentu ipodrobný návod kinstalaci, uvedení do provozu, konfiguraci
aodstavení zprovozu najdete ve formátu PDF na adrese www.SMA-Solar.com.

1.3 Cílová skupina

Činnosti popsané vtomto dokumentu smějí vykonávat pouze odborní pracovníci. Odborní
pracovníci musejí mít následující kvalifikaci:

• znalost principu fungování aprovozu střídače alithium-iontových akumulátorů

• proškolení ozacházení snebezpečími ariziky při instalaci aobsluze elektrických přístrojů,
lithium-iontových akumulátorů azařízení

• vzdělání pro instalaci elektrických přístrojů azařízení ajejich uvádění do provozu

• znalost platných norem asměrnic

• znalost adodržování tohoto dokumentu včetně všech bezpečnostních upozornění

• znalost adodržování dokumentů od výrobce akumulátoru včetně všech bezpečnostních
upozornění

1.4 Další informace

Odkazy na další informace najdete na webu www.SMA-Solar.com:

Název dokumentu Druh dokumentu

Montáž, elektrické připojení, uvedení do provozu, obsluha, konfigu­race, čištění, identifikace chyb, uvedení mimo provoz atechnické
údaje

návod kpoužití

„Overview of approved lithium-ion batteries“
Přehled schválených lithium-iontových akumulátorů

technické informace

1 Informace k tomuto dokumentu

SMA Solar Technology AG

Stručný průvodce 19SBS25-1VL-10-IS-xx-15

ČEŠTINA

Název dokumentu Druh dokumentu

„Účinnosti aderating“
účinnosti achování při deratingu ustřídačů typu Sunny Boy, Sunny

Tripower aSunny Mini Central

technické informace

„Kritéria pro výběr zařízení na ochranu proti poruchovému proudu“
Kritéria pro výběr zařízení na ochranu proti poruchovému proudu

technické informace

„Jistič vedení“
dimenzování avýběr vhodného AC jističe vedení pro střídače

sohledem na vlivy specifické pro fotovoltaiku

technické informace

„Application for SMA Grid Guard Code“ formulář
„Systémy sfunkcí Webconnect na portálu Sunny Portal“

registrace na portálu Sunny Portal

návod kobsluze

„SMA Modbus®-Schnittstelle“ (rozhraní SMA Modbus®)
informace kuvedení do provozu akonfiguraci rozhraní SMA Mod-

bus

technické informace

„SunSpec® Modbus®-Schnittstelle“ (rozhraní SunSpec® Modbus)
informace kuvedení do provozu akonfiguraci rozhraní SunSpec

Modbus

technické informace

„Rozhraní SMA Modbus®“
seznam specifických registrů SMA Modbus daného produktu

technické informace

„Rozhraní SunSpec® Modbus®“
seznam specifických registrů SunSpec Modbus daného produktu

technické informace

„Měřené hodnoty aparametry“
přehled všech provozních parametrů střídače amožnosti jejich nas-

tavení

technické informace

2 Bezpečnost

2.1 Použití vsouladu surčením

Sunny Boy Storage je jednofázový akumulátorový střídač sAC vazbou určený pro provoz
paralelně sveřejnou rozvodnou sítí. Střídač Sunny Boy Storage přeměňuje stejnosměrný proud
dodávaný akumulátorem na střídavý proud kompatibilní sparametry veřejné rozvodné sítě. Střídač
Sunny Boy Storage spolu slithium-iontovým akumulátorem aelektroměrem tvoří systém
koptimalizaci vlastní spotřeby.

Střídač Sunny Boy Storage se smí provozovat pouze vkombinaci sjiskrově bezpečným lithium­iontovým akumulátorem schváleným společností SMA Solar Technology AG. Aktualizovaný
seznam společností SMA Solar Technology AG schválených akumulátorů najdete na adrese
www.SMA-Solar.com.

2 Bezpečnost

SMA Solar Technology AG

Stručný průvodceSBS25-1VL-10-IS-xx-1520

ČEŠTINA

Lithium-iontový akumulátor musí splňovat normy asměrnice platné vmístě použití amusí být jiskrově
bezpečný (vysvětlení kbezpečnosti akumulátorového střídače od společnosti SMA Solar
Technology AG najdete vtechnických informacích „SMA Flexible Storage System - Detailed
explanations of the safety concept“). Řízení používaného lithium-iontového akumulátoru musí být
kompatibilní se střídačem Sunny Boy Storage. Celý rozsah napětí akumulátoru musí být
podmnožinou povoleného rozsahu vstupního napětí střídače Sunny Boy Storage. Nesmí být
překročeno maximální povolené vstupní DC napětí střídače Sunny Boy Storage.

Střídač Sunny Boy Storage je vhodný pro použití ve venkovních ivnitřních prostorech.
Střídač Sunny Boy Storage není vhodný knapájení podpůrných lékařských přístrojů. Výpadek

proudu nesmí vést kporanění osob.
Vždy musí být dodržován povolený rozsah provozních hodnot apožadavky na instalaci všech

komponent.
Produkt se smí používat pouze vzemích, pro které byl schválen nebo kde byl povolen společností

SMA Solar Technology AG aprovozovatelem veřejné rozvodné sítě.
Produkt je schválen také pro australský trh asmí být používán vAustrálii. Je-li vyžadována podpora

DRM, smí se střídač používat pouze ve spojení se zařízením Demand Response Enabling Device
(DRED). Tím zajistíte, že střídač bude příkazy komezování činného výkonu od provozovatele
veřejné rozvodné sítě vkaždém případě realizovat. Střídač azařízení Demand Response Enabling
Device (DRED) musejí být zapojené do téže datové sítě, musí být aktivováno Modbus rozhraní
střídače amusí být nastaven server TCP.

Používejte produkt pouze podle údajů uvedených vpřiložené dokumentaci apodle norem
asměrnic platných vmístě instalace. Jiné použití může vést kporanění osob nebo ke vzniku
materiálních škod.

Zásahy do produktu (např. změny apřestavby) jsou povolené pouze svýslovným písemným
souhlasem společnosti SMA Solar Technology AG. Neautorizované zásahy vedou ke ztrátě
nároků vyplývajících ze záruky aodpovědnosti za vady azpravidla také kzániku povolení
kprovozu. Odpovědnost společnosti SMA Solar Technology AG za škody způsobené vdůsledku
takových zásahů je vyloučena.

Jakékoliv jiné použití produktu, než je popsáno vpoužití vsouladu surčením, se považuje za
použití vrozporu surčením.

Přiložená dokumentace je součástí produktu. Všechny součásti dokumentace je nutné přečíst, dbát
jich auchovávat je tak, aby byly kdykoliv přístupné.

Typový štítek musí být trvale připevněný na produktu.

2.2 Bezpečnostní upozornění

Vtéto kapitole jsou obsažena bezpečnostní upozornění, kterých je třeba dbát při provádění
veškerých prací na produktu aza použití produktu.

Aby se předešlo poranění osob avzniku materiálních škod aaby byl zajištěn trvalý provoz
produktu, pozorně si tuto kapitolu přečtěte avždy dbejte všech bezpečnostních upozornění.

2 Bezpečnost

SMA Solar Technology AG

Stručný průvodce 21SBS25-1VL-10-IS-xx-15

ČEŠTINA

Životu nebezpečný zásah elektrickým proudem vdůsledku DC kabelů pod napětím na
akumulátoru

DC kabely připojené kakumulátoru jsou pod napětím. Dotknete-li se DC vodičů nebo součástí,
které vedou napětí, povede to kživotu nebezpečnému zásahu elektrickým proudem.

• Nedotýkejte se volně ležících konců kabelů.

• Nedotýkejte se DC vodičů.

• Nedotýkejte se součástí, které vedou napětí.

• Střídač aakumulátor smějí montovat, instalovat auvádět do provozu pouze odborní
pracovníci sodpovídající kvalifikací.

• Dodržujte všechny bezpečnostní pokyny od výrobce akumulátoru.

• Před prováděním jakýchkoliv prací na střídači ana akumulátoru střídač vždy odpojte od
napětí, jak je to popsáno vtomto dokumentu.

• Případné chyby smějí odstraňovat pouze odborní pracovníci.

Nebezpečí poranění zkratovými proudy

Zkratové proudy akumulátoru mohou vést ke zvyšování teploty ake vzniku elektrických oblouků.
To může vést kpopálení nebo kpoškození zraku vdůsledku záblesků světla.

• Odložte hodinky, prstýnky aostatní kovové předměty.

• Používejte izolované nářadí.

• Nepokládejte na akumulátor žádné nářadí akovové předměty.

Nebezpečí popálení horkými částmi krytu střídače

Části krytu střídače se mohou během provozu zahřívat.

• Montáž střídače proveďte tak, aby nebylo možné se ho při provozu neúmyslně dotknout.

UPOZORNĚNÍ

Poškození střídače vdůsledku použití čisticích prostředků

• Když je střídač znečištěný, čistěte kryt střídače, víko krytu střídače, typový štítek aLED diody
výhradně čistou vodou ahadříkem.

2 Bezpečnost

SMA Solar Technology AG

Stručný průvodceSBS25-1VL-10-IS-xx-1522

ČEŠTINA

3 Symboly

Nebezpečí usmrcení vdůsledku zásahu elektrickým proudem

Produkt pracuje svysokými hodnotami napětí. Veškeré práce na produktu
smějí provádět pouze odborně vyškolení elektrikáři.

Nebezpečí popálení horkým povrchem

Produkt se může během provozu zahřívat. Během provozu se ho ne­dotýkejte. Před prováděním jakýchkoliv prací nechte produkt dostatečně
vychladnout.

Upozornění

Tento symbol varuje před všeobecnými nebezpečími. Vtomto případě up­ozorňuje na to, že je třeba provést přídavné uzemnění střídače, pokud je
na místě instalace vyžadováno přídavné uzemnění nebo vyrovnání poten­ciálů.

ochranný vodič

Tento symbol vyznačuje místo pro připojení ochranného vodiče.

Nebezpečí usmrcení vlivem vysokého napětí ve střídači. Dodržujte
předepsanou dobu čekání vdélce 5minut.

Na součástech uvnitř střídače, které jsou pod napětím, jsou přítomny
vysoké hodnoty napětí, které mohou způsobit životu nebezpečný zásah
elektrickým proudem. Před prováděním jakýchkoliv prací na střídači stří­dač vždy odpojte od napětí.

4 EU prohlášení o shodě

ve smyslu směrnic EU

• elektromagnetická kompatibilita 2014/30/EU (29.3.2014 L
96/79-106) (EMC)

• nízké napětí 2014/35/EU (29.3.2014 L 96/357-374) (LVD)

• rádiová zařízení atelekomunikační koncová zařízení 1999/05/ES
(R&TTE)

Společnost SMA Solar Technology AG tímto prohlašuje, že vtomto dokumentu popsané střídače
splňují základní požadavky iostatní relevantní ustanovení výše uvedených směrnic. Kompletní EU
prohlášení oshodě najdete na webu www.SMA-Solar.com.

3 Symboly

SMA Solar Technology AG

Stručný průvodce 23SBS25-1VL-10-IS-xx-15

ČEŠTINA

1 Henvisninger vedrørende dette dokument

1.1 Gyldighedsområde

Dette dokument gælder for apparattypen "SBS2.5-1VL-10" (SunnyBoyStorage 2.5) fra og med
firmware-version 02.02.01.R.

1.2 Opbygning

Dette dokument er opdelt i en sprogspecifik og en sprogneutral del.
Den sprogspecifikke del indeholder generelle og sikkerhedsrelevante produktinformationer, der er

angivet efter hinanden på forskellige sprog. Den sprogspecifikke del kan kendes på registeret i
margenen.

Den sprogneutrale del beskriver grafisk trinnene i forbindelse med installation og idrifttagning af
produktet. Den sprogneutrale del er placeret bag den sprogspecifikke del og kan kendes på den
grå margen. Udfør de handlinger, der er vist grafisk i den sprogneutrale del, i den angivne
rækkefølge, og overhold alle henvisningerne.

Både den aktuelle version af dette dokument og en udførlig vejledning til installation, idrifttagning,
konfiguration og nedlukning finder du i PDF-format på www.SMA-Solar.com.

1.3 Målgruppe

De arbejder, der beskrives i dette dokument, må kun udføres af fagmænd. Fagmændene skal have
følgende kvalifikationer:

• Kendskab til en omformers og lithium-ion-batteriers funktionsmåde og drift.

• Uddannelse i omgang med farer og risici under installation og betjening af elektriske
apparater, lithium-ion-batterier og anlæg

• Uddannelse i installation og idriftsættelse af elektriske apparater og anlæg

• Kendskab til de gældende standarder og retningslinjer

• Kendskab til og overholdelse af dette dokument inkl. alle sikkerhedshenvisninger

• Kendskab til og overholdelse af dokumenterne fra batteriproducenten med alle
sikkerhedshenvisninger

1.4 Videreførende informationer

Links til videreførende informationer kan findes på www.SMA-Solar.com:

Dokumenttitel Dokumenttype

Montering, elektrisk tilslutning, idrifttagning, betjening, konfiguration,
rengøring, fejlsøgning, nedlukning og tekniske data

Driftsvejledning

"Overview of approved lithium-ion batteries"
Oversigt over de frigivne lithium-ion-batterier

Teknisk information

1 Henvisninger vedrørende dette dokument

SMA Solar Technology AG

Hurtig startSBS25-1VL-10-IS-xx-1524

DANSK

Dokumenttitel Dokumenttype

"Efficiency and Derating"
Virkningsgrad og derating-reaktion for omformerne af type Sunny

Boy, Sunny Tripower og Sunny Mini Central

Teknisk information

"Criteria for Selecting a Residual-Current Device"
Criteria for Selecting a Residual-Current Device

Teknisk information

"Circuit Breaker"
Dimensionering og valg af en egnet AC-belastningsafbryder for om-

formere under PV-specifikke påvirkninger

Teknisk information

"Application for SMA Grid Guard-Code" Formular
"Webconnect Plants in Sunny Portal"

Registrering på Sunny Portal

Betjeningsvejledning

"SMA Modbus®-Schnittstelle (SMA Modbus®-interface)"
Informationer om idrifttagning og konfiguration af SMA Modbus-in-

terfacet

Teknisk information

"SunSpec® Modbus®-Schnittstelle (SunSpec® Modbus®-interface)"
Informationer om idrifttagning og konfiguration af SunSpec Modbus-

interfacet

Teknisk information

"SMA Modbus® interface"
Liste med de produktspecifikke SMA Modbus-registre

Teknisk information

"SunSpec® Modbus® interface"
Liste med de produktspecifikke SunSpec Modbus-registre

Teknisk information

"Measured Values and Parameters"
Oversigt over alle omformerens driftsparametre og deres indstill-

ingsmuligheder

Teknisk information

2 Sikkerhed

2.1 Korrekt anvendelse

SunnyBoyStorage er en enfaset, AC-koblet separat net omformer til paralleldrift.
SunnyBoyStorage omdanner den jævnstrøm, der leveres af et batteri, til netkompatibel
vekselstrøm. SunnyBoyStorage danner sammen med et lithium-ion-batteri og energimåleren et
system til egetforbrugsoptimering.

SunnyBoyStorage må kun anvendes i forbindelse med et egensikkert lithium-ion-batteri, som er
frigivet af SMASolarTechnologyAG. Der kan findes en opdateret liste over
SMASolarTechnologyAG godkendte batterier på www.SMA-Solar.com.

2 Sikkerhed

SMA Solar Technology AG

Hurtig start 25SBS25-1VL-10-IS-xx-15

DANSK

Lithium-ion-batteriet skal overholde de lokalt gældende standarder og retningslinjer og skal være
egensikkert (forklaringer til sikkerhedskonceptet for en separat omformer fra
SMASolarTechnologyAG findes i den tekniske information "SMA Flexible Storage System ­Detailed explanations of the safety concept"). Batteristyringen af de anvendte lithium-ion-batterier
skal være være kompatibel med SunnyBoy Storage. Hele batterispændingsområdet skal ligge helt
inden for det tilladte indgangsspændingsområde for SunnyBoyStorage. Den maksimalt tilladte
DC-indgangsspænding for SunnyBoyStorage må ikke overskrides.

SunnyBoyStorage er egnet til anvendelse udendørs og indendørs.
SunnyBoyStorage er ikke egnet til forsyningen af livsbevarende medicinske apparater. Et

strømsvigt må ikke medføre personskader.
Det tilladte driftsområde og installationskravene for alle komponenter skal altid overholdes.
Produktet må kun anvendes i lande, som det er godkendt til, eller som det er frigivet til af

SMASolarTechnologyAG og netudbyderen.
Produktet er også godkendt til det australske marked og må anvendes i Australien. Hvis der kræves

DRM-understøtning, må omformeren kun anvendes sammen med enheden Demand Response
Enabling Device (DRED). Herved sikrer du, at omformeren i hvert tilfælde omsætter kommandoerne
til effektbegrænsningen fra netudbyderen. Omformeren og Demand Response Enabling Device
(DRED) skal være tilsluttet det samme netværk, og omformerens Modbus-interface skal være
aktiveret og TCP-serveren være indstillet.

Anvend udelukkende produktet i overensstemmelse med angivelserne i de vedlagte
dokumentationer og i henhold til gældende lokale standarder og retningslinjer. Anden anvendelse
kan føre til personskader eller materielle skader.

Indgreb i produktet, f.eks. ændringer og ombygninger, er kun tilladt med udtrykkelig skriftlig
tilladelse fra SMASolarTechnologyAG. Ikke autoriserede indgreb medfører bortfald af garanti­og mangelansvarskrav samt i reglen annullering af standardtypegodkendelsen.
SMASolarTechnologyAG hæfter ikke for skader, der er opstået på grund af sådanne indgreb.

Enhver anden anvendelse af produktet end den, der er beskrevet under korrekt anvendelse, gælder
som ikke korrekt.

De vedlagte dokumentationer er en del af produktet. Dokumentationerne skal læses, overholdes og
opbevares, så de er tilgængelige til enhver tid.

Typeskiltet skal være anbragt permanent på produktet.

2.2 Sikkerhedshenvisninger

Dette kapitel indeholder sikkerhedshenvisninger, der altid skal overholdes ved alle arbejder på og
med produktet.

Læs dette kapitel omhyggeligt, og følg til enhver tid alle sikkerhedshenvisningerne, så personskade
og materielle skader undgås, og en vedvarende drift af produktet sikres.

2 Sikkerhed

SMA Solar Technology AG

Hurtig startSBS25-1VL-10-IS-xx-1526

DANSK

Livsfarligt elektrisk stød via spændingsførende DC-kabler på batteriet

DC-kablerne, der er tilsluttet et batteri, er spændingsførende. Berøring af DC-lederne eller de
spændingsførende komponenter forårsager livsfarligt elektrisk stød.

• Berør ikke fritliggende kabelender.

• Rør ikke ved DC-lederne.

• Rør ikke ved de spændingsførende komponenter.

• Lad udelukkende fagfolk med passende kvalifikation montere, installere og tage
omformeren og batteriet i drift.

• Overhold alle batteriproducentens sikkerhedshenvisninger.

• Før alle typer arbejder på omformeren og batteriet skal omformeren altid kobles
spændingsfri som beskrevet i dette dokument.

• Lad udelukkende fagmænd udbedre fejlen, hvis der forekommer en fejl.

Risiko for kvæstelser på grund af kortslutningsstrøm

Kortslutning af batteriets strøm kan forårsage varmeudviklinger og lysbuer. Konsekvenserne kan
være forbrændinger eller øjenskader på grund af lysskær.

• Bær ikke ur, ringe eller andre metalgenstande.

• Benyt isoleret værktøj.

• Læg ikke værktøj eller metaldele på batteriet.

Risiko for forbrænding på grund af varme kabinetdele

Under driften kan kabinetdele blive varme.

• Montér omformeren, så en utilsigtet berøring under driften ikke er mulig.

VIGTIGT

Beskadigelse af omformeren på grund af anvendelse af rengøringsmidler

• Hvis omformeren er tilsmudset, må De kun rengøre kabinettet, kabinetdækslet, typeskiltet og
LED'erne med rent vand og en klud.

3 Symboler

Livsfare på grund af elektrisk stød

Produktet arbejder med høje spændinger. Alt arbejde på produktet må
kun foretages af elektrikere.

3 Symboler

SMA Solar Technology AG

Hurtig start 27SBS25-1VL-10-IS-xx-15

DANSK

Risiko for forbrænding på grund af varm overflade

Under driften kan produktet blive varmt. Undgå at berøre det under
driften. Lad produktet køle tilstrækkeligt af før alle arbejder.

Vigtigt

Dette symbol advarer om generelle farer. I dette tilfælde henviser det til, at
omformeren skal have en ekstra jordforbindelse, hvis der på opstillingsst­edet kræves en ekstra jordforbindelse eller en potentialudligning.

Beskyttelsesleder

Dette symbol markerer stedet for tilslutningen af en beskyttelsesleder.

Livsfare på grund af høj spænding i omformeren, overhold vente­tiden på 5minutter.

På omformerens indvendige spændingsførende komponenter er der høje
spændinger, som kan give livsfarlige elektriske stød. Før alle typer arbe­jder på omformeren skal omformeren altid kobles spændingsfri.

4 EU-overensstemmelseserklæring

i henhold til EU-direktiverne

• Elektromagnetisk kompatibilitet 2014/30/EU (29.3.2014L96/79-106)
(EMC)

• Lavspænding 2014/35/EU (29.3.2014L96/357-374)
(lavspændingsdirektivet)

• Radio- og teleterminaludstyr 1999/05/EF (R&TTE)

Hermed erklærer SMASolarTechnologyAG, at omformerne, der er beskrevet i dette dokument, er
i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser i de
ovennævnte direktiver. Den fuldstændige EU-overensstemmelseserklæring findes under www.SMA­Solar.com.

4 EU-overensstemmelseserklæring

SMA Solar Technology AG

Hurtig startSBS25-1VL-10-IS-xx-1528

DANSK

1 Υποδείξεις για αυτό το έγγραφο

1.1 Τομέας ισχύος

Αυτό το έγγραφο ισχύει για τον τύπο συσκευής «SBS2.5-1VL-10» (Sunny Boy Storage 2.5) από
την έκδοση firmware 02.02.01.R.

1.2 Δομή

Αυτό το έγγραφο υποδιαιρείται σε ένα τμήμα με κείμενα και σε ένα τμήμα χωρίς κείμενα.
Το τμήμα με κείμενα περιέχει γενικές πληροφορίες και πληροφορίες σχετικές με την ασφάλεια για το

προϊόν, που αναφέρονται διαδοχικά σε διάφορες γλώσσες. Το τμήμα με κείμενα διακρίνεται από
καρτέλες στην άκρη της σελίδας.

Στο τμήμα χωρίς κείμενα παρουσιάζονται με γραφικά τα βήματα για την εγκατάσταση και τη θέση
του προϊόντος σε λειτουργία. Το τμήμα χωρίς κείμενα βρίσκεται πίσω από το τμήμα με κείμενα και
διακρίνεται από το γκρι πλαίσιο της σελίδας. Εκτελέστε τις εργασίες που απεικονίζονται με
γραφικά στο τμήμα χωρίς κείμενα με την προκαθορισμένη σειρά και προσέξτε όλες τις υποδείξεις.

Μπορείτε να βρείτε την τρέχουσα έκδοση αυτού του εγγράφου καθώς και τις αναλυτικές οδηγίες
για την εγκατάσταση, τη θέση σε λειτουργία και τη θέση εκτός λειτουργίας σε μορφή PDF στη
διεύθυνση www.SMA-Solar.com.

1.3 Σε ποιους απευθύνεται

Οι εργασίες που περιγράφονται στο παρόν έγγραφο, επιτρέπεται να εκτελούνται αποκλειστικά από
ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα:

• Γνώση του τρόπου λειτουργίας και της λειτουργίας ενός μετατροπέα και των συσσωρευτών
ιόντων λιθίου

• Κατάρτιση στην αντιμετώπιση κινδύνων κατά την εγκατάσταση και τον χειρισμό ηλεκτρικών
συσκευών, συσσωρευτών ιόντων λιθίου και εγκαταστάσεων

• Εκπαίδευση για την εγκατάσταση και τη θέση σε λειτουργία ηλεκτρικών συσκευών και
εγκαταστάσεων

• Γνώση των προτύπων και των οδηγιών που ισχύουν

• Γνώση και τήρηση του παρόντος εγγράφου με όλες τις υποδείξεις ασφαλείας

• Γνώση και τήρηση των εγγράφων του κατασκευαστή του συσσωρευτή με όλες τις υποδείξεις
ασφαλείας

1.4 Περισσότερες πληροφορίες

Σύνδεσμοι προς περισσότερες πληροφορίες παρέχονται στην ιστοσελίδα www.SMA-Solar.com:

Τίτλος εγγράφου Είδος εγγράφου

Εγκατάσταση, Ηλεκτρική σύνδεση, Θέση σε λειτουργία, Χειρισμός,
Διαμόρφωση, Καθαρισμός, Αναζήτηση σφαλμάτων, Θέση εκτός
λειτουργίας και Τεχνικά στοιχεία

Εγχειρίδιο χειρισμού

1 Υποδείξεις για αυτό το έγγραφο

SMA Solar Technology AG

Σύντομες οδηγίες 29SBS25-1VL-10-IS-xx-15

ΕΛΛΗΝΙΚΑ

Τίτλος εγγράφου Είδος εγγράφου

"Overview of approved lithium-ion batteries"
Επισκόπηση των εγκεκριμένων συσσωρευτών ιόντων λιθίου

Τεχνικές πληροφορίες

«Βαθμοί απόδοσης και derating»
Βαθμοί απόδοσης και συμπεριφορά derating των μετατροπέων

τύπου Sunny Boy, Sunny Tripower και Sunny Mini Central

Τεχνικές πληροφορίες

«Κριτήρια για την επιλογή μιας διάταξης προστασίας από ρεύματα
διαφυγής»

Κριτήρια για την επιλογή μιας διάταξης προστασίας από ρεύματα
σφάλματος

Τεχνικές πληροφορίες

«Διακόπτης προστασίας αγωγών»
Διαστασιολόγηση και επιλογή ενός κατάλληλου διακόπτη

προστασίας αγωγών ΑC για μετατροπείς υπό Φ/Β επιδράσεις

Τεχνικές πληροφορίες

«Έντυπο παραγγελίας για την έκδοση κωδικού SMA Grid Guard» Έντυπο
«Εγκαταστάσεις Webconnect στο Sunny Portal»

Καταχώρηση στο Sunny Portal

Οδηγίες χρήσης

«SMA Modbus®-Schnittstelle» (Διεπαφή SMA Modbus®)
Πληροφορίες για τη θέση σε λειτουργία και τη διαμόρφωση της

διεπαφής SMA Modbus

Τεχνικές πληροφορίες

«SunSpec® Modbus®-Schnittstelle» (Διεπαφή SunSpec® Mod­bus®)

Πληροφορίες για τη θέση σε λειτουργία και τη διαμόρφωση της
διεπαφής SunSpec Modbus

Τεχνικές πληροφορίες

«SMA Modbus® Interface»
Λίστα με μητρώα SMA Modbus συγκεκριμένων προϊόντων

Τεχνικές πληροφορίες

«SunSpec® Modbus® Interface»
Λίστα με μητρώα SunSpec Modbus συγκεκριμένων προϊόντων

Τεχνικές πληροφορίες

"Parameter und Messwerte"
Επισκόπηση όλων των παραμέτρων λειτουργίας του μετατροπέα και

των δυνατοτήτων ρύθμισής τους

Τεχνικές πληροφορίες

2 Ασφάλεια

2.1 Προβλεπόμενη χρήση

Ο Sunny Boy Storage είναι ένας μονοφασικός μετατροπέας συσσωρευτή συνδεδεμένος σε AC για
παράλληλη λειτουργία δικτύου. Ο Sunny Boy Storage μετατρέπει το συνεχές ρεύμα που παρέχει
ένας συσσωρευτής σε εναλλασσόμενο ρεύμα κατάλληλο για το δίκτυο. Ο Sunny Boy Storage
αποτελεί μαζί με έναν συσσωρευτή ιόντων λιθίου και τον μετρητή ενέργειας ένα σύστημα για τη
βελτιστοποίηση της ιδιοκατανάλωσης.

2 Ασφάλεια

SMA Solar Technology AG

Σύντομες οδηγίεςSBS25-1VL-10-IS-xx-1530

ΕΛΛΗΝΙΚΑ

Ο Sunny Boy Storage επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με συσσωρευτή ιόντων
λιθίου με εσωτερική ασφάλεια, εγκεκριμένο από την SMA Solar Technology AG. Μια ενημερωμένη
λίστα των εγκεκριμένων από την SMA Solar Technology AG συσσωρευτών θα βρείτε στη διεύθυνση
www.SMA-Solar.com.

Ο συσσωρευτής ιόντων λιθίου πρέπει να ικανοποιεί τα πρότυπα και τις οδηγίες που ισχύουν στον
τόπο της εγκατάστασης και πρέπει να διαθέτει εσωτερική ασφάλεια (για επεξηγήσεις για το
σύστημα ασφαλείας ενός μετατροπέα συσσωρευτή της SMA Solar Technology AG βλέπε Τεχνικές
πληροφορίες "SMA Flexible Storage System - Detailed explanations of the safety concept"). Η
διαχείριση του συσσωρευτή ιόντων λιθίου πρέπει να είναι συμβατή με τον Sunny Boy Storage.
Ολόκληρο το εύρος τάσης του συσσωρευτή πρέπει να βρίσκεται πλήρως εντός του επιτρεπόμενου
εύρους τάσης εισόδου του Sunny Boy Storage. Δεν επιτρέπεται η υπέρβαση της μέγιστης
επιτρεπόμενης τάσης εισόδου DC του Sunny Boy Storage.

Ο Sunny Boy Storage είναι κατάλληλος για χρήση σε εξωτερικούς και εσωτερικούς χώρους.
Ο Sunny Boy Storage δεν είναι κατάλληλος για την τροφοδοσία ιατρικών συσκευών υποστήριξης

ζωτικών λειτουργιών. Μια διακοπή ρεύματος δεν επιτρέπεται να προκαλέσει καμία σωματική βλάβη.
Πρέπει να τηρείται ανά πάσα στιγμή το επιτρεπτό εύρος λειτουργίας και οι απαιτήσεις

εγκατάστασης όλων των στοιχείων.
Το προϊόν επιτρέπεται να χρησιμοποιείται αποκλειστικά σε χώρες για τις οποίες διαθέτει άδεια

χρήσης ή για τις οποίες έχει εγκριθεί από την SMA Solar Technology AG και τον πάροχο του
δικτύου.

Το προϊόν είναι εγκεκριμένο και για την αγορά της Αυστραλίας και επιτρέπεται να χρησιμοποιείται
στην Αυστραλία. Εάν απαιτείται υποστήριξη DRM, ο μετατροπέας επιτρέπεται να χρησιμοποιείται
μόνο μαζί με μια συσκευή Demand Response Enabling Device (DRED). Με αυτόν τον τρόπο
εξασφαλίζετε, ότι ο μετατροπέας εφαρμόζει σε κάθε περίπτωση τις εντολές για τον περιορισμό της
πραγματικής ισχύος από τον πάροχο του δικτύου. Ο μετατροπέας και η συσκευή Demand
Response Enabling Device (DRED) πρέπει να είναι συνδεδεμένα στο ίδιο δίκτυο και η διεπαφή
Modbus του μετατροπέα πρέπει να είναι ενεργοποιημένη καθώς και ο διακομιστής TCP να είναι
ρυθμισμένος.

Χρησιμοποιείτε το προϊόν αποκλειστικά σύμφωνα με τις υποδείξεις των συνοδευτικών εγγράφων
τεκμηρίωσης και σύμφωνα με τα πρότυπα και τις οδηγίες που ισχύουν στον τόπο της
εγκατάστασης. Κάθε άλλη χρήση μπορεί να προκαλέσει σωματικές βλάβες ή υλικές ζημιές.

Επεμβάσεις στο προϊόν, π.χ. τροποποιήσεις και μετατροπές, επιτρέπονται μόνο με ρητή έγγραφη
άδεια της SMA Solar Technology AG. Οι μη εξουσιοδοτημένες επεμβάσεις επιφέρουν απώλεια των
αξιώσεων εγγύησης καθώς και κατά κανόνα απώλεια της έγκρισης λειτουργίας. Αποκλείεται η
ευθύνη της SMA Solar Technology AG για ζημιές που οφείλονται σε τέτοιου είδους επεμβάσεις.

Κάθε χρήση του προϊόντος διαφορετική από αυτή που περιγράφεται στην προβλεπόμενη χρήση
θεωρείται ως μη προβλεπόμενη.

Τα συνοδευτικά έγγραφα τεκμηρίωσης αποτελούν αναπόσπαστο μέρος του προϊόντος. Τα
έγγραφα τεκμηρίωσης πρέπει να διαβάζονται, να λαμβάνονται υπόψη και να φυλάσσονται σε ανά
πάσα στιγμή προσβάσιμο μέρος.

Η πινακίδα τύπου πρέπει να είναι μόνιμα εγκαταστημένη στο προϊόν.

2 Ασφάλεια

SMA Solar Technology AG

Σύντομες οδηγίες 31SBS25-1VL-10-IS-xx-15

ΕΛΛΗΝΙΚΑ

2.2 Υποδείξεις ασφαλείας

Το κεφάλαιο αυτό περιλαμβάνει υποδείξεις ασφαλείας, οι οποίες πρέπει να λαμβάνονται πάντοτε
υπόψη κατά τη διάρκεια εργασιών στο ή με το προϊόν.

Για την αποφυγή σωματικών βλαβών και υλικών ζημιών και για τη διασφάλιση της μακρόχρονης
λειτουργίας του προϊόντος, μελετήστε προσεκτικά το παρόν κεφάλαιο και τηρείτε ανά πάσα στιγμή
όλες τις υποδείξεις ασφαλείας.

Επικίνδυνη για τη ζωή ηλεκτροπληξία από καλώδια DC στον συσσωρευτή που φέρουν
τάση

Τα καλώδια DC, που είναι συνδεδεμένα σε συσσωρευτή, βρίσκονται υπό τάση. Η επαφή με τα
καλώδια DC ή τα εξαρτήματα υπό τάση προκαλεί επικίνδυνη για τη ζωή ηλεκτροπληξία.

• Μην ακουμπάτε ελεύθερα άκρα καλωδίων.

• Μην αγγίζετε τους αγωγούς DC.

• Μην ακουμπάτε εξαρτήματα που φέρουν τάση.

• Αναθέτετε την τοποθέτηση, εγκατάσταση και θέση σε λειτουργία του μετατροπέα και του
συσσωρευτή αποκλειστικά και μόνο σε ειδικευμένο προσωπικό με αντίστοιχα προσόντα.

• Τηρείτε όλες τις υποδείξεις ασφαλείας του κατασκευαστή του συσσωρευτή.

• Πριν από κάθε εργασία στον μετατροπέα και στον συσσωρευτή, απομονώνετε πάντοτε τον
μετατροπέα από την παροχή τάσης όπως περιγράφεται στο παρόν έγγραφο.

• Εάν παρουσιαστεί σφάλμα, αναθέτετε την αποκατάσταση του σφάλματος αποκλειστικά σε
ειδικευμένο προσωπικό.

Κίνδυνος τραυματισμού από ρεύματα βραχυκύκλωσης.

Τα ρεύματα βραχυκύκλωσης του συσσωρευτή μπορεί να προκαλέσουν θερμότητα και βολταϊκά
τόξα. Η συνέπεια μπορεί να είναι εγκαύματα ή τραυματισμοί στα μάτια από αστραπιαίο φως.

• Βγάλτε ρολόγια, δαχτυλίδια και άλλα μεταλλικά αντικείμενα.

• Χρησιμοποιείτε μονωμένα εργαλεία.

• Μην αποθέτετε μεταλλικά αντικείμενα ή εργαλεία επάνω στον συσσωρευτή.

Κίνδυνος εγκαυμάτων από τμήματα του περιβλήματος που έχουν αναπτύξει υψηλή
θερμοκρασία

Τα τμήματα του περιβλήματος μπορούν να αναπτύξουν υψηλή θερμοκρασία κατά τη λειτουργία.

• Τοποθετήστε τον μετατροπέα έτσι, ώστε κατά τη διάρκεια λειτουργίας να μην υπάρχει
πιθανότητα ακούσιας επαφής.

2 Ασφάλεια

SMA Solar Technology AG

Σύντομες οδηγίεςSBS25-1VL-10-IS-xx-1532

ΕΛΛΗΝΙΚΑ

Πρόκληση ζημιών στον μετατροπέα από τη χρήση απορρυπαντικών

• Εάν ο μετατροπέας είναι λερωμένος, επιτρέπεται να καθαρίσετε το περίβλημα, το καπάκι του
περιβλήματος, την πινακίδα τύπου και τα LED αποκλειστικά με καθαρό νερό και ένα πανί.

3 Σύμβολα

Κίνδυνος-θάνατος από ηλεκτροπληξία

Το προϊόν λειτουργεί με υψηλές τάσεις. Όλες οι εργασίες στο προϊόν
επιτρέπεται να εκτελούνται αποκλειστικά από ηλεκτρολόγους.

Κίνδυνος εγκαυμάτων από επιφάνεια που έχει αναπτύξει υψηλή
θερμοκρασία

Το προϊόν μπορεί να αναπτύξει υψηλές θερμοκρασίες κατά τη λειτουργία.
Αποφεύγετε κάθε επαφή κατά τη λειτουργία. Πριν από την εκτέλεση
οποιασδήποτε εργασίας αφήνετε το προϊόν να κρυώσει σε επαρκή βαθμό.

Σημαντικό

Το σύμβολο αυτό προειδοποιεί για γενικούς κινδύνους. Στην περίπτωση
αυτή επισημαίνει ότι ο μετατροπέας πρέπει να γειωθεί επιπρόσθετα, εάν οι
τοπικοί κανονισμοί επιβάλλουν πρόσθετη γείωση ή ισοδυναμική σύνδεση.

Αγωγός γείωσης

Αυτό το σύμβολο επισημαίνει το σημείο σύνδεσης ενός αγωγού γείωσης.

Κίνδυνος-θάνατος από υψηλές τάσεις στο μετατροπέα. Τηρείτε το
διάστημα αναμονής των 5λεπτών

Στα υπό τάση εξαρτήματα στο εσωτερικό του μετατροπέα επικρατούν
υψηλές τάσεις, οι οποίες μπορούν να προκαλέσουν θανατηφόρα
ηλεκτροπληξία. Πριν από κάθε εργασία στον μετατροπέα, απομονώνετέ
τον πάντα από την παροχή τάσης.

4 Δήλωση συμμόρφωσης EE

με την έννοια των οδηγιών της ΕE

• Ηλεκτρομαγνητική συμβατότητα 2014/30/EΕ (29.3.2014 L
96/79-106) (ΗΜΣ)

• Χαμηλή τάση 2014/35/EΕ (29.3.2014 L 96/357-374)

• Ραδιοεξοπλισμός και τηλεπικοινωνιακός τερματικός εξοπλισμός
1999/05/ΕΚ (R&TTE)

Με την παρούσα η SMA Solar Technology AG δηλώνει, ότι οι μετατροπείς που περιγράφονται στο
παρόν έγγραφο ικανοποιούν τις βασικές απαιτήσεις και τις άλλες σημαντικές διατάξεις των
προαναφερόμενων οδηγιών. Η πλήρης δήλωση συμμόρφωσης EE υπάρχει στη διεύθυνση
www.SMA-Solar.com.

3 Σύμβολα

SMA Solar Technology AG

Σύντομες οδηγίες 33SBS25-1VL-10-IS-xx-15

ΕΛΛΗΝΙΚΑ

1 Indicaciones sobre este documento

1.1 Área de validez

Este documento es válido para el modelo “SBS2.5-1VL-10” (Sunny Boy Storage 2.5) a partir de la
versión de firmware 02.02.01.R.

1.2 Estructura

Este documento está compuesto por una parte dividida por idiomas y otra parte común a todos los
idiomas.

La parte dividida por idiomas contiene información genérica y relevante para la seguridad del
producto. Se incluyen sucesivamente los distintos idiomas. Esta parte está marcada mediante
indicadores en el borde de la página.

La parte común a todos los idiomas incluye la descripción gráfica de los pasos necesarios para la
instalación y puesta en marcha del producto. Esta parte sigue al apartado dividido por idiomas y
es reconocible por el color gris del borde de la página. Siga los pasos representados con
imágenes en esta parte común a todos los idiomas en el orden indicado y tenga en cuenta todas
las indicaciones.

Encontrará la versión actual de este documento así como las instrucciones detalladas para la
instalación, puesta en marcha, configuración y puesta fuera de servicio en formato PDF en
www.SMA-Solar.com.

1.3 Grupo de destinatarios

Las actividades descritas en este documento deben realizarlas exclusivamente especialistas que
han de contar con esta cualificación:

• Conocimientos sobre los procedimientos y el funcionamiento de un inversor y de las baterías
de iones de litio

• Formación sobre cómo actuar ante los peligros y riesgos relativos a la instalación y el
manejo de equipos eléctricos, baterías de iones de litio y plantas

• Formación profesional para la instalación y la puesta en marcha de equipos eléctricos y
plantas

• Conocimiento de las normativas y directivas aplicables

• Conocimiento y seguimiento de este documento y de todas sus indicaciones de seguridad

• Conocimiento y observancia de la documentación del fabricante de la batería y de todas las
indicaciones de seguridad

1.4 Información adicional

Encontrará enlaces a información detallada en la página web www.SMA-Solar.com:

1 Indicaciones sobre este documento

SMA Solar Technology AG

Instrucciones brevesSBS25-1VL-10-IS-xx-1534

ESPAÑOL

Título del documento Tipo de documento

Montaje, conexión eléctrica, puesta en marcha, manejo, configu­ración, limpieza, localización de errores, puesta fuera de servicio y
datos técnicos

Instrucciones de fun­cionamiento

"Vista general de las baterías de iones de litio homologadas"
Recopilación de las baterías de iones de litio autorizadas

Información técnica

“Rendimiento y derrateo”
Rendimiento y comportamiento de derrateo de los inversores

SunnyBoy, SunnyTripower y SunnyMiniCentral

Información técnica

“Criterios para la elección de un diferencial”
Criterios para la elección de un diferencial

Información técnica

“Disyuntor”
Dimensionado y selección de un disyuntor de CA adecuado para

inversores bajo influencia de factores asociados a la energía foto­voltaica

Información técnica

“Formulario de solicitud del código SMAGridGuard” Formulario
“Plantas Webconnect en el Sunny Portal”

Registro en el Sunny Portal

Instrucciones de uso

“SMA Modbus®-Schnittstelle” (“Interfaz de SMA Modbus®”: este
documento está actualmente disponible solo en alemán)

Información sobre la puesta en marcha y configuración de la inter­faz SMA Modbus

Información técnica

“SunSpec® Modbus®-Schnittstelle” (“Interfaz de Modbus® Sun­Spec®”: este documento está actualmente disponible solo en
alemán)

Información sobre la puesta en marcha y configuración de la inter­faz SunSpec Modbus

Información técnica

"SMAModbus®Interface"
Lista con los registros SMA Modbus específicos del producto

Información técnica

"SunSpec® Modbus® Interface"
Lista con los registros SunSpec Modbus específicos del producto

Información técnica

“Parámetros y valores de medición”
Vista general de todos los parámetros de funcionamiento del inver-

sor y sus opciones de ajuste

Información técnica

1 Indicaciones sobre este documento

SMA Solar Technology AG

Instrucciones breves 35SBS25-1VL-10-IS-xx-15

ESPAÑOL

2 Seguridad

2.1 Uso previsto

El Sunny Boy Storage es un inversor con batería monofásico, acoplado a la CA para el
funcionamiento simultáneo de la red El SunnyBoyStorage transforma la corriente continua
suministrada por una batería en corriente alterna apta para la red. El Sunny Boy Storage
compone, junto con una batería de iones de litio y el contador de energía, un sistema para
optimizar el autoconsumo.

El Sunny Boy Storage debe utilizarse solamente en conexión con una batería de iones de litio de
SMA Solar Technology AG aprobada y de seguridad intrínseca. Encontrará un listado actualizado
de las baterías aprobadas por SMA Solar Technology AG en www.SMA-Solar.com.

La batería de iones de litio debe cumplir con las normativas y directivas vigentes en el lugar y
contar con seguridad intrínseca (para obtener información sobre el sistema de seguridad de un
inversor con batería de SMA Solar Technology AG, consulte la información técnica “SMA Flexible
Storage System - Detailed explanations of the safety concept”). La gestión avanzada de baterías
de la batería de iones de litio empleada debe ser compatible con Sunny Boy Storage. El rango de
tensión de la batería debe encontrarse por completo dentro del rango de tensión de entrada
permitido del SunnyBoyStorage. No debe sobrepasarse la tensión de entrada deCC máxima
permitida del SunnyBoyStorage.

El SunnyBoyStorage es apto para el uso en interiores y exteriores.
El SunnyBoyStorage no es apto para la alimentación de equipos médicos de soporte vital. Un

apagón no debe causar daños a personas.
Deben respetarse en todo momento el rango de funcionamiento admisible y los requisitos de

instalación de todos los componentes.
El producto solo debe utilizarse en los países donde esté autorizado o para los que haya sido

aprobado por SMA Solar Technology AG y el operador de red.
El producto está también autorizado para el mercado australiano y puede utilizarse en Australia.

Si se requiere compatibilidad DRM, el inversor solamente debe utilizarse con un dispositivo
Demand Response Enabling Device (DRED). Así garantiza que el inversor implanta en todo caso
las órdenes de limitación de potencia activa del operador de red. El inversor y el dispositivo
Demand Response Enabling Device (DRED) deben estar conectados a la misma red y la interfaz
Modbus debe estar activada, además de ajustado el servidor TCP.

Utilice siempre el producto de acuerdo con las indicaciones de la documentación adjunta y
observe las normativas y directivas locales vigentes. Cualquier otro uso puede causar lesiones al
usuario o daños materiales.

Para realizar cualquier intervención en el producto, como modificaciones o remodelaciones,
deberá contar con el permiso expreso y por escrito de SMA Solar Technology AG. Los cambios no
autorizados pueden conducir a la pérdida de los derechos de garantía así como a la extinción de
la autorización de operación. Queda excluida la responsabilidad de SMA Solar Technology AG
por los daños derivados de dichos cambios.

Cualquier uso del producto distinto al descrito en el uso previsto se considerará inadecuado.
La documentación adjunta forma parte del producto. La documentación debe leerse, observarse y

guardarse en un lugar accesible en todo momento.

2 Seguridad

SMA Solar Technology AG

Instrucciones brevesSBS25-1VL-10-IS-xx-1536

ESPAÑOL

La placa de características debe estar en el producto en todo momento.

2.2 Indicaciones de seguridad

Este capítulo contiene indicaciones de seguridad que deben observarse siempre en todos los
trabajos que se realizan en el producto y con el producto.

Para evitar las lesiones al usuario y los daños materiales y garantizar el funcionamiento
permanente del producto, lea detenidamente este capítulo y respete siempre las indicaciones de
seguridad.

Peligro de muerte por descarga eléctrica causada por cables de CC bajo tensión en la
batería

Los cables de CC conectados a una batería se encuentran bajo tensión. El contacto con los
conductores de CC o los componentes conductores causa descargas eléctricas que pueden ser
mortales.

• No toque ningún extremo de cable descubierto.

• No toque los conductores de CC.

• No toque ningún componente bajo tensión.

• Encargue el montaje, la instalación y la puesta en marcha del inversor y de la batería
únicamente a especialistas con la cualificación adecuada.

• Siga todas las indicaciones de seguridad del fabricante de las baterías.

• Antes de efectuar cualquier trabajo en el inversor y en la batería, desconecte el inversor de
la tensión tal y como se describe en este documento.

• Si se produce un error, deje que lo resuelva exclusivamente un especialista.

Peligro de lesión por corrientes de cortocircuito

Las corrientes de cortocircuito de la batería pueden originar subidas de temperatura y arcos
voltaicos. Esto puede causar quemaduras o lesiones en los ojos por destellos.

• No lleve relojes, anillos u otros objetos de metal.

• Utilice una herramienta aislada.

• No ponga herramientas o piezas de metal sobre la batería.

Peligro de quemaduras por contacto con las partes calientes de la carcasa

Las partes de la carcasa pueden calentarse durante el funcionamiento.

• Monte el inversor de manera que no sea posible un contacto accidental con la carcasa
durante el funcionamiento.

2 Seguridad

SMA Solar Technology AG

Instrucciones breves 37SBS25-1VL-10-IS-xx-15

ESPAÑOL

Daños en el inversor debido al uso de productos de limpieza

• Si el inversor está sucio, limpie la carcasa, la tapa de la carcasa, la placa de
características y los leds únicamente con agua limpia y un paño.

3 Símbolos

Peligro de muerte por descarga eléctrica

El producto funciona con altas tensiones. Los trabajos en el producto
deben ser llevados a cabo exclusivamente por instaladores eléctricos.

Peligro de quemaduras por superficies calientes

El producto puede calentarse durante el funcionamiento. Procure no to­carlo mientras está funcionando. Antes de llevar a cabo cualquier trabajo
en el producto, espere a que se enfríe lo suficiente.

Precaución

Este símbolo advierte de peligros generales. En este caso advierte de que
el inversor debe tener una conexión a tierra adicional si en el lugar de in­stalación se requiere una toma a tierra adicional o una conexión equipo­tencial.

Conductor de protección

Este símbolo señaliza el lugar para conectar un conductor de protección.

Peligro de muerte por altas tensiones en el inversor; respetar el
tiempo de espera de 5minutos

En los componentes conductores del interior del inversor existen altas ten­siones que pueden causar descargas eléctricas mortales. Antes de efec­tuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión.

4 Declaración de conformidad UE

En virtud de las directivas europeas

• Compatibilidad electromagnética 2014/30/UE (29/3/2014 L
96/79-106) (CEM)

• Baja tensión 2014/35/UE (29/3/2014 L96/357-374) (DBT)

• Equipos radioeléctricos y equipos terminales de telecomunicación
1999/05/CE (R&TTE)

Por la presente, SMA Solar Technology AG declara que los inversores descritos en este
documento cumplen los requisitos básicos y cualquier otra disposición relevante de las directivas
mencionadas anteriormente. Encontrará la declaración de conformidadUE completa en
www.SMA-Solar.com.

3 Símbolos

SMA Solar Technology AG

Instrucciones brevesSBS25-1VL-10-IS-xx-1538

ESPAÑOL

1 Suunised selle dokumendi kohta

1.1 Kehtivusala

See dokument kehtib seadmetüübi "SBS2.5-1VL-10" (SunnyBoyStorage2.5) kohta alates
püsivaraversioonist 02.02.01.R.

1.2 Ehitus

See dokument on jagatud sõnaliseks ja pildiliseks osaks.
Sõnaline osa sisaldab toote kohta üldist ja ohutuse seisukohalt olulist teavet, mis on esitatud

järgemööda erinevates keeltes. Sõnalise osa võib ära tunda küljel olevast registrist.
Pildilises osas esitatakse graafiliselt toote paigaldamise ja kasutuselevõtu sammud. Pildiline osa on

paigutatud sõnalise osa järele ja selle võib ära tunda küljel olevast hallist servast. Tehke graafiliselt
kujutatud toimingud pildilises osas etteantud järjekorras ja järgige kõiki suuniseid.

Dokumendi kõige värskema versiooni ja põhjaliku juhendi paigaldamiseks, kasutuselevõtuks,
konfigureerimiseks ja kasutuselt kõrvaldamiseks leiate PDF-vormingus aadressil www.SMA­Solar.com.

1.3 Sihtrühm

Selles dokumendis kirjeldatud toiminguid võivad teha ainult spetsialistid. Spetsialistidel peab olema
järgmine kvalifikatsioon.

• Vaheldi ja liitium-ioonakude tööpõhimõtte ja kasutamise tundmine.

• Koolitus ohtude ja riskidega toimetulemisest elektriseadmete, liitium-ioonakude ja süsteemide
paigaldamisel ning kasutamisel.

• Väljaõpe elektriseadmete ja süsteemide paigaldamise ja kasutuselevõtu alal.

• Kehtivate standardite ja direktiivide tundmine.

• Selle dokumendi ja kõikide ohutussuuniste tundmine ja järgimine.

• Aku tootja dokumentide ja kõikide ohutussuuniste tundmine ja järgimine.

1.4 Lisainfo

Lisainfo lingid leiate www.SMA-Solar.com alt:

Dokumendi nimi Dokumendi tüüp

Monteerimine, elektriühendused, kasutuselevõtt, juhtimine, seadis­tamine, puhastamine, veaotsing, kasutuselt kõrvaldamine ja
tehnilised andmed

Kasutusjuhend

"Overview of approved lithium-ion batteries"
Ülevaade heakskiidetud liitiumioonakudest

Tehnilised andmed

"Tõhusus ja nimiandmete vähendamine"
Sunny Boy, Sunny Tripower ja Sunny Mini Central inverterite efektiiv-

sus ja töö nimivõimsusest madalamal võimsusel (derating)

Tehnilised andmed

1 Suunised selle dokumendi kohta

SMA Solar Technology AG

Kiirülevaade 39SBS25-1VL-10-IS-xx-15

EESTI

Dokumendi nimi Dokumendi tüüp

"Kriteeriumid rikkevoolu-kaitseseadise valimisel"
Kriteeriumid rikkevoolu-kaitseseadise valimisel

Tehnilised andmed

"Kaitselüliti"
Inverteritele sobiva võimsuse ja tüübiga vahelduvvoolu-kaitselülitite

valimine võttes arvesse fotogalvaaniliste süsteemide mõjusid.

Tehnilised andmed

"SMA Grid Guard-Code'i tellimisvorm" Blankett
"Webconnect-süsteemid Sunny Portalis"

Registreerimine Sunny Portalisse

Kasutusjuhend

"SMA Modbus®-liides"
SMA Modbus-liidese kasutuselevõtu ja seadistamise info

Tehnilised andmed

"SunSpec® Modbus®-liides"
SunSpec Modbus-liidese kasutuselevõtu ja seadistamise info

Tehnilised andmed

"SMA Modbus® Interface"
Nimekiri tootespetsiifilistest SMA Modbus registritest

Tehnilised andmed

"SunSpec® Modbus® Interface"
Nimekiri tootespetsiifilistest SunSpec Modbus registritest

Tehnilised andmed

"Parameetrid ja mõõteväärtused"
Ülevaade inverteri kõigist tööparameetritest ja seadistusvõimalustest

Tehnilised andmed

2 Ohutus

2.1 Nõuetekohane kasutus

SunnyBoyStorage on ühefaasiline, vahelduvvoolu ühendusega akuinverter paralleelseks
kasutamiseks võrgus. SunnyBoyStorage muundab aku alalisvoolu võrgus kasutatavaks
vahelduvvooluks. SunnyBoyStorage kujutab endast koos liitium-ioonaku ja energiaarvestiga
energiatarve optimeerimise süsteemi.

SunnyBoyStorage'i võib kasutada ainult SMA Solar Technology AG poolt heaks kiidetud
põhimõtteliselt ohutu liitium-ioonakuga. Päevakohastatud loendi SMA Solar Technology AG poolt
heaks kiidetud akudest leiate aadressil www.SMA-Solar.com.

Liitium-ioonaku peab vastama riigis kehtivatele standarditele ja direktiividele ning olema
põhimõtteliselt ohutu (selgitusi SMA Solar Technology AG akuinverteri ohutuskontseptsiooni kohta
vt Tehnilisest teabest "SMA Flexible Storage System - ohutuspõhimõtte selgitused"). Kasutatava
liitium-ioonaku juhtimssüsteem peab ühilduma SunnyBoyStorage'iga. Kogu aku pingevahemik
peab jääma täielikult SunnyBoyStorage'i lubatud sisendpinge vahemikku. SunnyBoyStorage'i
maksimaalselt lubatud alalispinget ei tohi ületada.

SunnyBoyStorage sobib kasutamiseks välis- ja sisetingimustes.
SunnyBoyStorage ei sobi kasutamiseks kriitiliste meditsiiniliste seadmete toiteks. Elektrikatkestus ei

tohi kahjustada inimesi.

2 Ohutus

SMA Solar Technology AG

KiirülevaadeSBS25-1VL-10-IS-xx-1540

EESTI

Kõikide komponentide lubatud kasutusvahemikust ja paigaldusnõuetest tuleb alati kinni pidada.
Toodet tohib kasutada vaid riikides, kus see on lubatud või SMA Solar Technology AG ja

võrguoperaatori loaga.
Toode on lubatud ka Austraalia turu jaoks ja seda võib Austraalias kasutada. Kui nõutav on DRM-

tugi, ei tohi vaheldit kasutada koos Demand Response Enabling Device'iga (DRED). Nii saate
veenduda selles, et vaheldi kindlasti rakendab võrguoperaatori aktiivvõimsuse piirangu käsklused.
Vaheldi ja Demand Response Enabling Device (DRED) peavad olema ühendatud sama võrguga
ning vaheldi Modbusi liides peab olema aktiveeritud ja TCP-server reguleeritud.

Kasutage toodet üksnes vastavalt kaasasolevate dokumentide andmetele ja kooskõlas kohapeal
kehtivate normide ja eeskirjadega. Sellest hälbiv kasutamine võib kaasa tuua inimvigastused ja
ainelise kahju.

Toote manipuleerimine, nt muudatused ja ümberehitused, on lubatud üksnes SMA Solar
Technology AG selgesõnalise kirjaliku loaga. Volitamata manipulatsioonide korral ei ole võimalik
garantiinõudeid esitada ning valdavalt kaasneb ka kasutusloa kehtetuks muutumine. SMA Solar
Technology AG vastutus selliste manipulatsioonide tagajärjel tekkinud kahjude eest on välistatud.

Toote igasugune nõuetekohasest kasutusest hälbiv kasutus loetakse mittenõuetekohaseks.
Kaasasolevad dokumendid kuuluvad toote juurde. Dokumendid tuleb läbi lugeda, järgida ja hoida

ligipääsetavas kohas alati käepärast.
Andmesilt peab olema tootele paigaldatud.

2.2 Ohutusjuhised

See peatükk sisaldab ohutussuuniseid, mida tuleb kõikide tööde korral tootega ja selle juures
järgida.

Lugege see peatükk tähelepanelikult läbi ja järgige alati kõiki ohutussuuniseid, et vältida inimeste
vigastamist ja varalist kahju ning tagada toote pikaajaline töö.

OHT

Eluohtlik elektrilöök aku pingestatud alalisvoolukaabli juures.

Alalisvoolukaabel, millega aku on ühendatud, on voolu all. Alalisvoolujuhtme või pinge all
olevate komponentide puudutamine põhjustab eluohtlikku elektrilööki.

• Ärge puudutage lahtiseid kaabliotsi.

• Ärge puudutage alalisvoolujuhtmeid.

• Ärge puudutage voolu all olevaid komponente.

• Laske vaheldi ja aku paigaldada ja kasutusele võtta ainult vastava kvalifikatsiooniga
spetsialistidel.

• Järgige kõiki aku tootja ohutussuuniseid.

• Enne kõikide tööde alustamist vaheldi ja aku juures tuleb vaheldi alati pingevabaks lülitada,
nagu selles dokumendis kirjeldatud.

• Kui tekib rike, laske see ainult spetsialistidel kõrvaldada.

2 Ohutus

SMA Solar Technology AG

Kiirülevaade 41SBS25-1VL-10-IS-xx-15

EESTI

HOIATUS

Vigastusoht lühisvoolude tõttu

Aku lühisvoolud võivad põhjustada kuumuse ja elektrikaare teket. Tagajärjeks võivad olla
põletused või silmavigastused sähvatuste tõttu.

• Võtke ära kellad, sõrmused ja muud metallesemed.

• Kasutage isoleeritud tööriistu.

• Ärge asetage akule tööriistu ega metallosi.

ETTEVAATUST

Põletusoht korpuse kuumade osade juures.

Korpuse osad võivad töötamisel kuumaks minna.

• Paigaldage vaheldi nii, et seda ei saaks töö ajal kogemata puudutada.

TÄHELEPANU

Vaheldi kahjustamine puhastusvahendite kasutamise tõttu.

• Kui vaheldi on määrdunud, puhastage korpust, korpuse kaant, tüübisilti ja valgusdioode
ainult puhta vee ja lapiga.

3 Sümbolid

Eluoht elektrilöögi läbi!

Toode töötab suure pinge all. Kõiki töid tootel tohivad teha eranditult vaid
elektrikud.

Põletusoht kuumade pindade tõttu

Toode võib käitamise ajal kuumeneda. Vältige toote puudutamist käita­mise ajal. Laske tootel enne mis tahes töid piisavalt jahtuda.

Tähelepanu!

See sümbol hoiatab üldiste ohtude eest. Käesoleval juhul viitab see sellele,
et vaheldit tuleb täiendavalt maandada, juhul kui kohapeal on nõutav
täiendav maandus või potentsiaaliühtlustus.

Kaitsejuht

See sümbol tähistab kaitsejuhi ühendamise kohta.

Eluoht vaheldi suure pinge tõttu, pidage kinni ooteajast 5 minutit!

Vaheldi sisemuses olevad pingestatud osad on suure pinge all, mis võib
põhjustada eluohtlikku elektrilööki. Enne kõiki vaheldil tehtavaid töid lül­itage vaheldi alati pingevabaks.

3 Sümbolid

SMA Solar Technology AG

KiirülevaadeSBS25-1VL-10-IS-xx-1542

EESTI

4 ELi vastavusdeklaratsioon

ELi direktiivide tähenduses

• Elektromagnetiline ühilduvus 2014/30/EL (29.3.2014L96/79-106)
(EMÜ)

• Madalpinge 2014/35/EL (29.3.2014L96/357-374) (LVD)

• Raadio- ja telekommunikatsiooniseadmed 1999/05/EÜ (R&TTE)

Käesolevaga kinnitab SMA Solar Technology AG, et selles dokumendis kirjeldatud vaheldi vastab
ülalnimetatud direktiivide põhinõuetele ja muudele asjakohastele sätetele. Täieliku ELi
vastavusdeklaratsiooni leiate www.SMA-Solar.com alt.

4 ELi vastavusdeklaratsioon

SMA Solar Technology AG

Kiirülevaade 43SBS25-1VL-10-IS-xx-15

EESTI

1 Huomautuksia tästä dokumentista

1.1 Vaikutusalue

Tämä dokumentti on voimassa laitetyypille "SBS2.5-1VL-10" (SunnyBoyStorage2.5)
laiteohjelmistoversiosta 02.02.01.R lähtien.

1.2 Rakenne

Tämä dokumentti on jaettu kielikohtaiseen ja kielellisesti neutraaliin osaan.
Kielikohtainen osa sisältää tuotteesta yleisiä ja turvallisuuden kannalta tärkeitä tietoja, jotka on

lueteltu peräkkäin eri kielillä. Kielikohtainen osa on tunnistettavissa sivun reunassa olevasta
rekisteristä.

Kielellisesti neutraali osa kuvaa graafisesti tuotteen asennuksen ja käyttöönoton vaiheita.
Kielellisesti neutraali osa sijaitsee kielikohtaisen osan perässä ja sen tunnistaa harmaasta
sivureunasta. Suorita kielellisesti neutraalissa osassa graafisesti esitetyt toimenpiteet annetussa
järjestyksessä ja noudata kaikkia ohjeita.

Tämän dokumentin ajankohtainen versio sekä kattava ohje asennuksesta, käyttöönotosta,
konfiguraatiosta ja käytöstäpoistosta löytyy PDF-muodossa osoitteesta www.SMA-Solar.com.

1.3 Kohderyhmä

Ainoastaan ammattihenkilöstö saa suorittaa tässä dokumentissa kuvatut toimet. Ammattihenkilöstön
on täytettävä seuraavat kelpoisuusehdot:

• Invertterin ja litiumioniparistojen toimintatapojen ja toiminnan tuntemus

• Koulutus sähkölaitteiden, litiumioniakkujen ja laitteistojen asentamiseen ja käyttöön liittyvistä
vaaroista ja riskeistä

• Koulutus sähkölaitteiden ja laitteistojen asennukseen ja käyttöönottoon

• Voimassa olevien standardien ja määräyksien tuntemus

• Tämän dokumentin ja kaikkien sen turvaohjeiden tuntemus ja noudattaminen

• Akkuvalmistajan dokumenttien ja kaikkien turvaohjeiden tuntemus ja noudattaminen

1.4 Lisätiedot

Linkit lisätietoihin löytyvät osoitteesta www.SMA-Solar.com:

Asiakirjan otsikko Asiakirjan tyyppi

Asennus, Sähköliitäntä, Käyttöönotto, Käyttö, Konfigurointi, Puhdis­tus, Vianetsintä, Käytöstäotto ja Tekniset tiedot

Käyttöohje

"Overview of approved lithium-ion batteries"
Hyväksyttyjen litiumioniakkujen yleiskuva

Tekniset tiedot

"Hyötysuhde ja nimellistehon pienentäminen"
Sunny Boy-, Sunny Tripower- ja Sunny Mini Central -tyypin invertte-

rien hyötysuhteet ja käyttäytyminen alennetulla teholla

Tekniset tiedot

1 Huomautuksia tästä dokumentista

SMA Solar Technology AG

PikaohjeSBS25-1VL-10-IS-xx-1544

SUOMI

Asiakirjan otsikko Asiakirjan tyyppi

"Vikavirtasuojan valintaperusteet"
Vikavirtasuojan valintaperusteet

Tekniset tiedot

"Katkaisija (miniature circuit breaker)"
Invertterille soveltuvan AC-johtosuojakytkimen mitoitus ja valinta PV-

kohtaisten vaikutusten alaisena

Tekniset tiedot

"SMA Grid Guard-Code -tilauslomake" Lomake
"Webconnect-laitteet Sunny Portal -portaalissa"

Rekisteröinti Sunny-portaaliin

Käyttöohje

"SMA Modbus® Interface"
Tietoja SMA Modbus -liitännän käyttöönotosta ja konfiguraatiosta

Tekniset tiedot

"SunSpec® Modbus® Interface"
Tietoja SunSpec Modbus -liitännän käyttöönotosta ja konfiguraa-

tiosta

Tekniset tiedot

"SMA Modbus® Interface"
Luettelo tuotekohtaisista SMA Modbus -rekistereistä

Tekniset tiedot

"SunSpec® Modbus® Interface"
Luettelo tuotekohtaisista SunSpec Modbus -rekistereistä

Tekniset tiedot

"Parametrit ja mitta-arvot"
Yleiskuva invertterin kaikista käyttöparametreista ja niiden säätömah-

dollisuuksista

Tekniset tiedot

2 Turvallisuus

2.1 Määräystenmukainen käyttö

SunnyBoyStorage on 1-vaiheinen, AC-kytketty akku-invertteri verkkorinnakkaiskäyttöön.
SunnyBoyStorage muuntaa akun toimittaman tasavirran verkkokelpoiseksi vaihtovirraksi.
SunnyBoyStorage muodostaa yhdessä litiumioniakun ja energialaskurin kanssa järjestelmän oman
virrankäytön optimointiin.

SunnyBoyStoragea saa käyttää vain yhdessä SMA Solar Technology AG:n hyväksymien,
luonnostaan turvallisten litiumioniakkujen kanssa. Ajankohtainen luettelo SMA Solar Technology
AG:n hyväksymistä akuista löytyy osoitteesta www.SMA-Solar.com.

Litiumioniakun on vastattava paikan päällä vallitsevia standardeja ja määräyksiä ja sen on oltava
luonnostaan turvallinen (selitys SMA Solar Technology AG-akku-invertterin turvallisuuskonseptista,
katso Tekniset tiedot "SMA Flexible Storage System - Detailed explanations of the safety concept").
Käytetyn litiumioniakun hallintajärjestelmän on oltava yhteensopiva SunnyBoyStoragen kanssa.
Koko akkujännitealueen on oltava täysin SunnyBoyStoragen sallitun tulojännitealueen sisällä.
SunnyBoyStoragen suurinta sallittua DC-tulojännitettä ei saa ylittää.

SunnyBoyStorage soveltuu sekä sisä- että ulkokäyttöön.

2 Turvallisuus

SMA Solar Technology AG

Pikaohje 45SBS25-1VL-10-IS-xx-15

SUOMI

SunnyBoyStorage ei sovellu käytettäväksi elämää ylläpitävien lääkinnällisten laitteiden
virransyöttöön. Virtakatkos ei saa aiheuttaa henkilövahinkoja.

Kaikkien komponenttien sallittua käyttöaluetta ja asennusvaatimuksia on aina noudatettava.
Tuotetta saa käyttää ainoastaan niissä maissa, joissa sen käyttö on sallittu tai joissa SMA Solar

Technology AGSMA Solar Technology AG ja sähköverkon ylläpitäjä ovat hyväksyneet sen.
Tuote on hyväksytty myös Australian markkinoilla ja sitä saa käyttää Australiassa. Jos edellytetään

tukea, invertteriä saa käyttää ainoastaan sähkön kysyntäjouston mahdollistavan laitteen (Demand
Response Enabling Device, DRED) kanssa. Näin varmistetaan, että invertteri toteuttaa aina
sähköverkon ylläpitäjän antamat pätötehorajoitusmääräykset. Invertterin ja sähkön kysyntäjouston
mahdollistavan laitteen on oltava liitetty samaan verkkoon, invertterin Modbus-liitännän on oltava
aktiivinen ja TCP-palvelimen täytyy olla asennettu.

Tuotteen käytön tulee tapahtua ainoastaan oheisten dokumenttien sisältämien tietojen ja ohjeiden
sekä asennuspaikalla voimassa olevien määräysten ja ohjeiden mukaisesti. Muu kuin
ohjeidenmukainen käyttö voi aiheuttaa henkilö- tai omaisuusvahinkoja.

Tuotteen muuntaminen tai kaikenlaisten muutosten teko on sallittua ainoastaan, mikäli SMA Solar
Technology AG on antanut tätä varten kirjallisen luvan. Luvattomat muutokset johtavat takuiden ja
vastuiden sekä tavallisesti myös käyttöluvan mitätöintiin. SMA Solar Technology AG ei ole
vastuussa vahingoista, jotka aiheutuvat kyseisistä muutoksista.

Tuotteen käyttöä muuhun kuin ohjeissa kuvatun mukaiseen käyttöön ei voida pitää asianmukaisena
käyttönä.

Oheiset dokumentit kuuluvat olennaisena osana tuotteeseen. Dokumentit on luettava, niitä on
noudatettava ja ne on säilytettävä niin, että ne ovat helposti käyttäjien saatavilla.

Laitteen tyyppikilven tulee aina olla kiinnitettynä laitteeseen.

2.2 Turvallisuusohjeet

Tämä luku sisältää turvallisuusohjeita, joita on aina noudatettava kaikissa tuotteelle ja tuotteella
suoritettavissa töissä.

Lue tämä luku huolellisesti henkilövahinkojen ja aineellisten vahinkojen välttämiseksi ja tuotteen
jatkuvan toiminnan takaamiseksi ja noudata joka hetki kaikkia turvaohjeita.

2 Turvallisuus

SMA Solar Technology AG

PikaohjeSBS25-1VL-10-IS-xx-1546

SUOMI

VAARA

Hengenvaarallisen sähköiskun vaara akun jännitettä johtavan tasavirtajohdon vuoksi

Akkuun liitetyt tasavirtajohdot ovat jännitteen alaisia. Tasavirtajohtojen tai jännitettä johtavien
rakenneosien koskettaminen johtaa hengenvaarallisiin sähköiskuihin.

• Älä koske paljaisiin johdonpäihin.

• Älä koske tasavirtajohtoihin.

• Älä koske jännitettä johtaviin rakenneosiin.

• Anna invertterin ja akun asennus, liittäminen ja käyttöönotto ainoastaan ammattihenkilöstön
tehtäväksi.

• Noudata kaikkia akkuvalmistajan turvaohjeita.

• Kytke invertteri jännitteettömäksi tämän dokumentin ohjeiden mukaan aina ennen
työskentelyä invertterin ja akun parissa.

• Häiriön sattuessa anna häiriön poistaminen ainoastaan ammattihenkilöstön tehtäväksi.

VAROITUS

Oikosulkuvirtojen aiheuttama loukkaantumisvaara

Akun oikosulkuvirrat voivat aiheuttaa kuumenemista ja valokaaria. Seurauksena voi olla
palovammoja tai välähdysten aiheuttamia silmävammoja.

• Riisu kellot, sormukset ja muut metalliesineet.

• Käytä eristettyjä työkaluja.

• Älä aseta työkaluja tai metalliosia akun päälle.

VARO

Kuumien kotelonosien aiheuttama palovammojen vaara

Kotelonosat voivat kuumentua käytön aikana.

• Asenna invertteri niin, ettei siihen voida koskea vahingossa käytön aikana.

VARO

Invertterin vaurioituminen puhdistusaineita käytettäessä

• Jos invertteri on likaantunut, puhdista kotelo, kotelon kansi, tyyppikilpi ja LEDit ainoastaan
puhtaalla vedellä ja liinalla.

2 Turvallisuus

SMA Solar Technology AG

Pikaohje 47SBS25-1VL-10-IS-xx-15

SUOMI

3 Symbolit

Sähköisku voi olla hengenvaarallinen

Laite toimii suurella jännitteellä. Kaikki laitteen parissa suoritettavat toimen­piteet tulee sallia vain asianmukaisesti koulutetuille sähköalan ammatti­henkilöille.

Kuumat pinnat voivat aiheuttaa palovammoja

Laite voi kuumentua sen ollessa toiminnassa. Vältä laitteeseen koskemista
sen ollessa toiminnassa. Anna laitteen jäähtyä riittävästi ennen kuin alat
työskennellä sen parissa.

Huomio

Tämä symboli varoittaa yleisistä vaaroista. Tässä tapauksessa symboli viit­taa siihen, että invertteri on varustettava lisämaadoituksella, jos asennus­paikka vaatii lisämaadoituksen tai potentiaalintasauksen.

Maadoitusjohdin

Tämä symboli on merkkinä maadoitusjohtimen liitäntäpaikasta.

Invertterissä oleva korkea jännite voi aiheuttaa hengenvaaran.
Huomioi 5 minuutin odotusaika.

Invertterin sisällä olevissa jännitteisissä osissa on korkea jännite, joka voi
aiheuttaa hengenvaarallisia sähköiskuja. Kytke invertteri jännitteettömäksi
aina ennen työskentelyä invertterin parissa.

4 EU-vaatimustenmukaisuusvakuutus

EU-direktiivien mukaisesti

• Elektromagneettinen yhteensopivuus 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Pienjännite 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Radio- ja telepäätelaitteet 1999/05/EY (R&TTE)

SMA Solar Technology AGSMA Solar Technology AG vakuuttaa, että tässä dokumentissa kuvatut
invertterit täyttävät edellä mainittujen direktiivien olennaiset vaatimukset ja muut asiaa koskevat
määräykset. Täysi EU-vaatimustenmukaisuusvakuutus on osoitteessa www.SMA-Solar.com.

3 Symbolit

SMA Solar Technology AG

PikaohjeSBS25-1VL-10-IS-xx-1548

SUOMI

1 Remarques relatives à ce document

1.1 Champ d’application

Ce document s’applique au type d’appareil «SBS2.5-1VL-10» (SunnyBoyStorage2.5) à partir
de la version du micrologiciel 02.02.01.R.

1.2 Structure

Ce document se compose d’une partie disponible en plusieurs langues et d’une partie commune à
toutes les langues.

La partie disponible en plusieurs langues contient des informations d’ordre général et des
informations relatives à la sécurité sur le produit. Les sections en différentes langues sont présentées
successivement. La partie disponible en plusieurs langues est identifiée par un onglet en marge de
la page.

La partie commune à toutes les langues est une description sous forme graphique des étapes
d’installation et de mise en service du produit. Elle se trouve après la partie disponible en plusieurs
langues. Elle est identifiée par une bordure de page grise. Exécutez les actions représentées
graphiquement dans la partie commune à toutes les langues dans l’ordre donné et respectez toutes
les consignes.

Vous trouverez la version la plus récente de ce document ainsi que les instructions complètes pour
l’installation, la mise en service, la configuration et la mise hors service du produit au formatPDF sur
www.SMA-Solar.com.

1.3 Groupe cible

Les opérations décrites dans le présent document doivent uniquement être réalisées par un
personnel qualifié. Ce dernier doit posséder les qualifications suivantes:

• Connaissances relatives au mode de fonctionnement et à l’exploitation d’un onduleur et des
batteries lithium-ion

• Formation au comportement à adopter face aux dangers et risques encourus lors de
l’installation et de la manipulation d’appareils électriques, de batteries lithium-ion et
d'installations

• Formation à l’installation et à la mise en service des appareils et installations électriques

• Connaissance des normes et directives applicables

• Connaissance et respect du présent document avec toutes les consignes de sécurité

• Connaissance et respect des documents fournis par le fabricant de la batterie avec toutes les
consignes de sécurité

1.4 Informations complémentaires

Pour obtenir des informations complémentaires, consultez le site www.SMA-Solar.com:

1 Remarques relatives à ce document

SMA Solar Technology AG

Notice résumée 49SBS25-1VL-10-IS-xx-15

FRANÇAIS

Titre du document Type de document

Montage, raccordement électrique, mise en service, commande,
configuration, nettoyage, recherche d’erreurs, mise hors service et
données techniques

Instructions d’emploi

«Overview of approved lithium-ion batteries»
Vue d’ensemble des batteries lithium-ion autorisées

Information technique

«Rendement et derating»
Rendement et Derating - Comportement des onduleurs du type

SunnyBoy, SunnyTripower et SunnyMiniCentral

Information technique

«Critères de sélection d’un dispositif à courant différentiel résiduel»
Critères de sélection d’un dispositif à courant différentiel résiduel

Information technique

«Disjoncteur miniature»
Dimensionnement des disjoncteurs miniatures adaptés pour des ond-

uleurs sous l’influence d’effets photovoltaïques spécifiques

Information technique

«Formulaire de commande du code SMAGridGuard» Formulaire
«Installations Webconnect sur le SunnyPortal»

Enregistrement sur le SunnyPortal

Manuel d’utilisation

«Interface SMAModbus®»
Informations sur la mise en service et la configuration de l’inter-

faceModbusSMA

Information technique

«Interface SunSpec®Modbus®»
Informations sur la mise en service et la configuration de l’interface

ModbusSunSpec

Information technique

«Interface SMA Modbus®»
Liste des onglets spécifiques à ModbusSMA

Information technique

«Interface SunSpec® Modbus® »
Liste des onglets spécifiques à ModbusSunSpec

Information technique

«Paramètres et valeurs de mesure»
Aperçu de tous les paramètres de fonctionnement de l’onduleur et

leurs réglages possibles

Information technique

2 Sécurité

2.1 Utilisation conforme

Le SunnyBoy Storage est un onduleur/chargeur monophasé à couplage AC pour l'exploitation
réseau en parallèle. Le SunnyBoy Storage transforme le courant continu de batteries en courant
alternatif conforme à celui du réseau. Le SunnyBoy Storage, y compris une batterie lithium-ion et un
compteur d’énergie, constitue un système pour l’optimisation de l’autoconsommation.

2 Sécurité

SMA Solar Technology AG

Notice résuméeSBS25-1VL-10-IS-xx-1550

FRANÇAIS

Le SunnyBoy Storage doit être mis en service uniquement en combinaison avec une batterie lithium­ion à sécurité intrinsèque autorisée par SMA Solar Technology AG. Vous trouverez une liste à jour
des batteries autorisées par SMA Solar Technology AG sur www.SMA-Solar.com.

La batterie lithium-ion doit correspondre aux normes et directives en vigueur sur le site et présenter
une sécurité intrinsèque (Explications sur le système de sécurité de l’onduleur/chargeur de SMA
Solar Technology AG, voir information technique «SMA Flexible Storage System - Detailed
explanations of the safety concept»). La gestion de la batterie lithium-ion utilisée doit être
compatible avec le SunnyBoy Storage. Toute la plage de tension de la batterie doit se situer
entièrement dans la plage de tension d’entrée autorisée du SunnyBoy Storage. La tension
d’entréeDC maximale autorisée du SunnyBoy Storage ne doit pas être dépassée.

Le SunnyBoy Storage convient pour l’utilisation à l’extérieur et à l’intérieur.
Le SunnyBoy Storage ne convient pas à l’alimentation de dispositifs médicaux d’assistance à la

vie. Une panne de courant ne doit entraîner aucun dommage corporel.
La plage de fonctionnement autorisée et les exigences pour les installations de tous les composants

doivent être respectées en toutes circonstances.
Le produit ne doit être utilisé que dans les pays pour lesquels il est homologué ou pour lesquels il a

été autorisé par SMA Solar Technology AG et par l’exploitant de réseau.
Le produit est également admis sur le marché australien et peut être utilisé en Australie. Si un

système de gestion des droits numériques est exigé, l’onduleur doit être utilisé uniquement avec un
Demand Response Enabling Device (DRED). Cela vous garantit que l’onduleur applique
systématiquement les consignes de limitation de la puissance active de l’exploitant de réseau.
L’onduleur et le Demand Response Enabling Device (DRED) doivent être raccordés au même
réseau et l’interface Modbus de l’onduleur doit être activé et le serveur TCP, configuré.

Utilisez ce produit exclusivement en conformité avec la documentation fournie ainsi qu’avec les
normes et directives en vigueur sur le site. Tout autre usage peut compromettre la sécurité des
personnes ou entraîner des dommages matériels.

Les interventions sur le produit (modifications ou transformations, par exemple) ne sont autorisées
qu’après accord écrit de SMA Solar Technology AG. Toute intervention non autorisée entraîne
l’annulation de la garantie légale et commerciale et, en règle générale, le retrait de l’autorisation
d’exploitation. SMA Solar Technology AG décline toute responsabilité en cas de dommages
résultant d’une telle intervention.

Toute utilisation du produit différente de celle décrite dans l’utilisation conforme est considérée
comme non conforme.

Les documents joints font partie intégrante du produit. Les documents doivent être lus, respectés et
rester accessibles à tout moment.

La plaque signalétique doit être apposée en permanence sur le produit.

2.2 Consignes de sécurité

Ce chapitre contient des consignes de sécurité qui doivent être systématiquement respectées lors de
toute opération effectuée sur et avec le produit.

Lisez ce chapitre attentivement et respectez en permanence toutes les consignes de sécurité pour
éviter tout dommage corporel et matériel, et garantir un fonctionnement durable du produit.

2 Sécurité

SMA Solar Technology AG

Notice résumée 51SBS25-1VL-10-IS-xx-15

FRANÇAIS

Danger de mort par choc électrique dû à des câblesDC conducteurs au niveau de la
batterie

Les câbles DC raccordés à la batterie sont sous tension. Le contact avec les conducteurs DC ou
composants conducteurs provoque des chocs électriques susceptibles d’entraîner la mort.

• Ne touchez pas aux extrémités des câbles dénudés.

• Ne touchez pas aux conducteurs DC.

• Ne touchez pas les composants conducteurs.

• Le montage, l’installation et la mise en service de l’onduleur et de la batterie ne doivent être
effectués que par du personnel qualifié.

• Respectez toutes les consignes de sécurité du fabricant des batteries.

• Avant toute intervention sur l’onduleur et sur la batterie, mettez toujours l’onduleur hors
tension comme décrit dans le présent document.

• Si une erreur survient, faites-la corriger exclusivement par du personnel qualifié.

Risque de blessure par courants de court-circuit

Les courants de court-circuit de la batterie peuvent provoquer des dégagements de chaleur et des
arcs électriques. Il peut en résulter des brûlures ou des lésions oculaires du fait des éclairs
lumineux.

• Retirez vos montres, bagues et autres objets métalliques.

• Utilisez un outillage isolé électriquement.

• Ne posez pas d’outils ni de pièces métalliques sur la batterie.

Risque de brûlure au contact de composants chauds du boîtier

Des pièces du boîtier peuvent devenir très chaudes en cours de service.

• Montez l’onduleur de façon à exclure tout contact involontaire lors du fonctionnement.

Endommagement de l’onduleur dû à l’utilisation de produits nettoyants

• Si l’onduleur est encrassé, nettoyez le boîtier, le couvercle du boîtier, la plaque signalétique
et les DEL uniquement avec de l’eau claire et un chiffon.

2 Sécurité

SMA Solar Technology AG

Notice résuméeSBS25-1VL-10-IS-xx-1552

FRANÇAIS

3 Symboles

Danger de mort par choc électrique

Le produit fonctionne avec des tensions élevées. Toute intervention sur le
produit doit être effectuée exclusivement par du personnel qualifié en élec­tricité.

Risque de brûlure au contact de surfaces brûlantes

Au cours du fonctionnement, le produit peut devenir brûlant. Évitez tout
contact avec l’appareil pendant le fonctionnement. Laissez le produit re­froidir suffisamment avant toute intervention.

Prudence

Ce symbole met en garde contre des dangers généraux. Dans ce cas, le
symbole indique que l’onduleur doit être mis à la terre de façon supplé­mentaire si une mise à la terre supplémentaire ou une liaison équipoten­tielle est nécessaire sur place.

Conducteur de protection

Ce symbole signale l’emplacement du raccordement de conducteur de
protection.

Danger de mort dû à de hautes tensions dans l’onduleur, re­specter un délai d’attente de cinqminutes

Les composants conducteurs de courant à l’intérieur de l’onduleur sont
soumis à de hautes tensions qui peuvent provoquer des chocs électriques
susceptibles d’entraîner la mort. Avant de commencer tout travail sur l’ond­uleur, mettez toujours l’onduleur hors tension.

4 Déclaration de conformité UE

selon les directives UE

• Compatibilité électromagnétique 2014/30/UE (29/03/2014 L
96/79-106) (CEM)

• Directive basse tension 2014/35/UE (29/03/2014 L 96/357-374)
(DBT)

• Équipements hertziens et équipements terminaux de télécommunications
(R&TTE) 1999/05/CE

Par la présente, SMA Solar Technology AG déclare que les onduleurs décrits dans ce document
sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives citées
ci-dessus. Vous trouverez l’intégralité de la déclaration de conformité UE sur www.SMA-Solar.com.

3 Symboles

SMA Solar Technology AG

Notice résumée 53SBS25-1VL-10-IS-xx-15

FRANÇAIS

1 Napomene uz ovaj dokument

1.1 Područje valjanosti

Ovaj dokument vrijedi za tip uređaja „SBS2.5-1VL-10” (SunnyBoyStorage2.5) od verzije
firmvera 02.02.01.R.

1.2 Konstrukcija

Ovaj je dokument podijeljen na dio koji se odnosi na određeni jezik i dio koji se ne odnosi na
određeni jezik.

Dio koji se odnosi na određeni jezik sadrži općenite informacije i informacije vezane uz sigurnost
proizvoda, a one su navedene jedna nakon druge na različitim jezicima. Dio koji se odnosi na
određeni jezik moguće je prepoznati prema kazalu na rubu stranice.

Dio koji se ne odnosi na određeni jezik grafički opisuje dijelove za instalaciju i puštanje proizvoda
u pogon. Dio koji se ne odnosi na određeni jezik naveden je nakon dijela koji se odnosi na
određeni jezik i može se prepoznati po sivom rubu stranice. Izvedite postupke koji su grafički
prikazani u dijelu koji se ne odnosi na određeni jezik prema zadanom redoslijedu i pridržavajte se
svih uputa.

Ažuriranu verziju ovog dokumenta i podrobne upute za instalaciju, puštanje u pogon,
konfiguriranje i stavljanje izvan pogon moguće je pronaći u PDF formatu na web-mjestu www.SMA­Solar.com.

1.3 Ciljna skupina

Postupke opisane u ovom dokumentu smije izvršiti samo odgovarajuće kvalificirano osoblje.
Stručno osoblje treba imati sljedeće kvalifikacije:

• poznavanje načina funkcioniranja i rada izmjenjivača i litij-ionskih baterija

• obuka o opasnostima i rizicima instalacije i rukovanja električnim uređajima, litij-ionskim
baterijama i sustavima

• obuka o instalaciji i puštanju električnih uređaja i sustava u pogon

• poznavanje službenih normi i smjernica

• poznavanje ove dokumentacije s njezinim napomenama o sigurnosti

• poznavanje ove dokumentacije proizvođača baterije s njezinim napomenama o sigurnosti

1.4 Dodatne informacije

Poveznice na dodatne informacije pronaći ćete na www.SMA-Solar.com:

Naslov dokumenta Vrsta dokumenta

Montaža, električni priključak, puštanje u pogon, rukovanje, konfig­uriranje, čišćenje, rješavanje pogrešaka, stavljanje izvan pogona i
tehnički podaci

Upute za uporabu

„Overview of approved lithium-ion batteries”
Pregled odobrenih litij-ionskih baterija

Tehničke informacije

1 Napomene uz ovaj dokument

SMA Solar Technology AG

Kratke upute za uporabuSBS25-1VL-10-IS-xx-1554

HRVATSKI

Naslov dokumenta Vrsta dokumenta

„Efficiency and Derating“
Stupnjevi djelovanja i derating ponašanje izmjenjivača tipa Sunny

Boy, Sunny Tripower i Sunny Mini Central

Tehničke informacije

„Criteria for Selecting a Residual-Current Device“
Criteria for Selecting a Residual-Current Device

Tehničke informacije

„Circuit Breaker“
Dimenzioniranje i odabir prikladne zaštitne sklopke voda izmjenične

struje za izmjenjivač pod utjecajima specifičnim za fotonaponske
ćelije

Tehničke informacije

„APPLICATION FOR SMA GRID GUARD-CODE“ Obrazac
„Webconnect Plants in Sunny Portal“

Registracija na SunnyPortal

Upute za rukovanje

„SMA Modbus®-Schnittstelle“ („SMA Modbus® sučelje“)
Informacije o puštanju u rad i konfiguraciji SMA Modbus sučelja

Tehničke informacije

„SunSpec® Modbus®-Schnittstelle“ („SunSpec® Modbus®
sučelje“)

Informacije o puštanju u rad i konfiguraciji SunSpec Modbus sučelja

Tehničke informacije

SMA Modbus® Interface
Popis SMA Modbus registara za proizvod

Tehničke informacije

SunSpec® Modbus® Interface
Popis SunSpec Modbus registara za proizvod

Tehničke informacije

„Parametri i mjerne vrijednosti”
Pregled svih pogonskih parametrara izmjenjivača i njihovih

mogućnosti postavljanja

Tehničke informacije

2 Sigurnost

2.1 Namjenska primjena

SunnyBoyStorage jednofazni je izmjenjivač mreže samodostatnih sustava povezan na izmjeničnu
struju za mrežni pogon u paralelnom spoju. SunnyBoyStorage pretvara istosmjernu struju koja se
isporučuje iz baterije u izmjeničnu struju koja je pogodna za mrežu. SunnyBoyStorage zajedno s
litij-ionskom baterijom i brojilom električne energije tvori sustav za optimizaciju potrošnje energije.

SunnyBoyStorage dopušteno je pogoniti samo sa samosigurnim litij-ionskim baterijama koje
odobri tvrtka SMA Solar Technology AG. Ažuriran popis baterija koje odobrava tvrtka SMA Solar
Technology AG možete pronaći na web-mjestu www.SMA-Solar.com.

2 Sigurnost

SMA Solar Technology AG

Kratke upute za uporabu 55SBS25-1VL-10-IS-xx-15

HRVATSKI

Litij-ionska baterija mora odgovarati lokalno važećim normama i smjernicama te mora biti
samosigurna (objašnjenja o konceptu sigurnosti izmjenjivača mreže samodostatnih sustava tvrtke
SMA Solar Technology AG potražite u tehničkim informacijama „SMA Flexible Storage System ­Detailed explanations of the safety concept”). Upravljanje baterijom za korištene litij-ionske baterije
mora biti kompatibilno s uređajemSunnyBoyStorage. Cjelokupni raspon napona baterije mora
biti u potpunosti unutar dopuštenog raspona ulaznog napona uređaja SunnyBoyStorage.
Maksimalni dopušteni DC-ulazni napon uređaja SunnyBoyStorage ne smije se prekoračiti.

SunnyBoyStorage koristi se u vanjskom i unutarnjem području.
SunnyBoyStorage nije prikladan za opskrbljivanje naponom medicinskih uređaja za održavanje

života. Prekid opskrbe strujom ne smije dovesti to tjelesnih ozljeda.
Potrebno je uvijek se pridržavati dopuštenog radnog područja i zahtjeva vezanih uz instalaciju svih

komponenti.
Proizvod se smije koristiti samo u zemljama u kojima postoji odobrenje za njegovu primjenu ili u

kojima ga je odobrio SMA Solar Technology AG i mrežni operater.
Proizvod je također odobren za australsko tržište i smije se primjenjivati u Australiji. Ako se

zahtijeva DRM podrška, izmjenjivač se smije primjenjivati samo zajedno s jedinicom Demand
Response Enabling Device (DRED). Time se jamči da će izmjenjivač realizirati samo naredbe o
ograničenju djelatne snage koje izdaje elektrodistributer. Izmjenjivač i Demand Response Enabling
Device (DRED) moraju biti priključeni na istu mrežu, Modbus sučelje izmjenjivača mora biti
aktivirano i TCP server parametriran.

Namjestite proizvod isključivo sukladno podacima iz priložene dokumentacije te službenim
lokalnim normama i smjernicama. Bilo koja druga primjena može dovesti do ozljeda ili materijalnih
šteta.

Intervencije na proizvodu, npr. izmjene ili preinake, dozvoljene su samo uz izričito pisano
odobrenje tvrtke SMA Solar Technology AG. Neovlaštene intervencije vode do ukidanja prava na
primjenu jamstva te u pravilu do ukidanja dozvole za rad. Tvrtka SMA Solar Technology AG neće
biti odgovorna za štete koje nastanu zbog takvih intervencija.

Svaka druga uporaba proizvoda koja odstupa od namjenske nije dozvoljena.
Priložena dokumentacija sastavni je dio proizvoda. Dokumentaciju treba pročitati, slijediti njezine

upute i čuvati na lako dostupnom mjestu.
Označna pločica mora biti trajno postavljena na proizvod.

2.2 Napomene o sigurnosti

Ovo poglavlje sadrži sigurnosne napomene, koje treba uvijek uzeti u obzir kod svih radova na
proizvodu i s njim.

Kako biste spriječili ozljede i materijalnu štetu te omogućili dugotrajan rad ovog proizvoda,
pažljivo pročitajte ovo poglavlje i u svakom trenutku slijedite sve sigurnosne napomene.

2 Sigurnost

SMA Solar Technology AG

Kratke upute za uporabuSBS25-1VL-10-IS-xx-1556

HRVATSKI

Strujni udar opasan po život putem kabela za istosmjernu struju koji je pod naponom
na bateriji

DC-kabel, koji je priključen na bateriju, pod naponom je. Dodirivanje DC-vodiča ili elemenata koji
provode napon uzrokuje strujne udare opasne po život.

• Ne dotičite slobodne krajeve kabela.

• Nemojte dodirivati DC-vodič.

• Nemojte dodirivati komponente koje provode napon.

• Pobrinite se da izmjenjivač i bateriju postavi, instalira i pokrene isključivo stručna snaga
odgovarajuće kvalifikacije.

• Pridržavajte se svih sigurnosnih napomena proizvođača baterije.

• Prije svih radova na izmjenjivaču i bateriji, izmjenjivač mora biti stavljen u beznaponsko
stanje kako je opisano u dokumentaciji.

• Ako dođe do greške, pobrinite se da je ukloni samo stručno osoblje.

Opasnost od ozljeđivanja putem struje kratkog spoja

Struja kratkog spoja baterije može uzrokovati stvaranje topline i električne lukove. Posljedica
mogu biti opekline i ozljede očiju putem bljeskova.

• Skinite satove, prstenje i druge metalne predmete.

• Koristite izolirani alat.

• Na bateriju ne stavljajte alat ni metalne dijelove.

Opasnost od opeklina uslijed vrućih dijelova kućišta

Dijelovi kućišta mogu se tijekom rada jako zagrijati.

• Izmjenjivač montirajte tako da ga tijekom rada nije moguće nenamjerno dodirnuti.

Oštećenja izmjenjivača sredstvima za čišćenje

• Ako je izmjenjivač onečišćen, kućište, rashladna rebra, poklopac kućišta, tipsku pločicu i
LED lampice očistite isključivo čistom vodom i krpom.

2 Sigurnost

SMA Solar Technology AG

Kratke upute za uporabu 57SBS25-1VL-10-IS-xx-15

HRVATSKI

3 Simboli

Smrtna opasnost od strujnog udara

Proizvod radi s visokim naponima. Radove na proizvodu smiju izvoditi
isključivo stručni električari.

Opasnost od opeklina uzrokovanih vrućom površinom

Proizvod se tijekom rada može jako zagrijati. Tijekom rada ne dodirujte
proizvod. Prije izvođenja svih radova prvo pustite proizvod da se u pot­punosti ohladi.

Pažnja

Ovaj simbol upozorava na opće opasnosti. U ovom slučaju ukazuje na
dodatno uzemljenje izmjenjivača ako je na licu mjesta potrebno dodatno
uzemljenje ili izjednačavanje potencijala.

Zaštitni vod uzemljenja

Ovaj simbol označava mjesto za priključivanje zaštitnog voda uzemljenja.

Smrtna opasnost zbog visokih napona u izmjenjivaču; pridržava­jte se vremena čekanja od 5 minuta

Na komponentama unutar izmjenjivača koje provode napon nalaze se vi­soki naponi koji mogu uzrokovati strujne udare opasne po život. Prije
radova na izmjenjivaču, izmjenjivač stavite u beznaponsko stanje.

4 EU izjava o sukladnosti

u smislu EU direktiva

• Elektromagnetska kompatibilnost 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Niskonaponska oprema 2014/35/EU (29.3.2014L96/357-374)
(NSR)

• Radijska oprema i telekomunikacijska terminalna oprema 1999/05/EZ
(R&TTE)

Ovim SMA Solar Technology AG izjavljuje da izmjenjivači opisani u ovom dokumentu ispunjavaju
osnovne kriterije i druge relevantne odredbe gore navedenih direktiva. Kompletna EU izjava o
sukladnosti nalazi se pod www.SMA-Solar.com.

3 Simboli

SMA Solar Technology AG

Kratke upute za uporabuSBS25-1VL-10-IS-xx-1558

HRVATSKI

1 Tudnivalók a jelen dokumentumhoz

1.1 Hatály

A jelen dokumentum a következő típusú készülékre érvényes, 02.02.01.R firmware-verziótól:
"SBS2.5-1VL-10" (SunnyBoyStorage2.5)

1.2 Felépítés

A jelen dokumentum egy nyelvspecifikus és egy nyelvsemleges részre van felosztva.
A nyelvspecifikus rész a termékre vonatkozó általános és biztonsággal kapcsolatos információkat

tartalmaz, amelyek egymás után vannak felsorolva különböző nyelveken. A nyelvspecifikus részt az
oldalszegélyen lévő fülek jelzik.

A nyelvsemleges rész ábrákkal mutatja be a termék telepítéséhez és üzembe helyezéséhez
szükséges lépéseket. A nyelvsemleges rész a nyelvspecifikus rész után található és a szürke
oldalszegélyről ismerhető fel. Hajtsa végre a nyelvsemleges részben ábrákkal bemutatott
műveleteket az előírt sorrendben, és tartsa be az utasításokat.

A jelen dokumentum aktuális verzióját, valamint a telepítés, üzembe helyezés, konfiguráció és
üzemen kívül helyezés PDF-formátumú részletes útmutatóját itt találja: www.SMA-Solar.com.

1.3 Célcsoport

A jelen dokumentumban ismertetett tevékenységeket csak szakemberek végezhetik el. A
szakembereknek a következő képzettséggel kell rendelkezniük:

• Inverterek és lítium-ion akkumulátorok működéséhez és használatához szükséges ismeretek

• Elektromos készülékek, lítium-ion akkumulátorok és berendezések összeszerelésekor és
kezelésekor felmerülő veszélyekkel és kockázatokkal kapcsolatos oktatás

• Elektromos készülékek és berendezések összeszereléséhez és üzembe helyezéséhez
szükséges képzés

• Az érvényes szabványok és irányelvek ismerete

• A jelen dokumentum és a benne foglalt összes biztonsági információ ismerete és betartása

• Az akkumulátorgyártó dokumentumai és a bennük foglalt összes biztonsági információ
ismerete és betartása

1.4 További információk

További információkra mutató linkeket talál a(z) www.SMA-Solar.com weboldalon:

Dokumentumcím Dokumentumtípus

Szerelés, Elektromos csatlakoztatás, Üzembe helyezés, Kezelés,
Konfiguráció, Tisztítás, Hibakeresés, Üzemen kívül helyezés és
Műszaki adatok

Üzemeltetési útmutató

"Overview of approved lithium-ion batteries"
Az engedélyezett lítium-ion akkumulátorok áttekintése

Műszaki tájékoztató

1 Tudnivalók a jelen dokumentumhoz

SMA Solar Technology AG

Gyors útmutató 59SBS25-1VL-10-IS-xx-15

MAGYAR

Dokumentumcím Dokumentumtípus

Efficiency and Derating
Efficiency and Derating Behavior of Inverters of Type Sunny Boy,

Sunny Tripower and Sunny Mini Central

Műszaki tájékoztató

Criteria for Selecting a Residual-Current Device
Criteria for Selecting a Residual-Current Device

Műszaki tájékoztató

Circuit Breaker
Dimensioning and Selection of a Suitable AC Circuit Breaker for In-

verters under PV-Specific Influences

Műszaki tájékoztató

Application for SMAGridGuard Code Űrlap
Webconnect Systems in Sunny Portal

Regisztráció a Sunny Portal-on

Kezelési útmutató

"SMA Modbus®-Schnittstelle"
Információk az SMA Modbus-interfész üzembe helyezéséről és kon-

figurációjáról

Műszaki tájékoztató

"SunSpec® Modbus®-Schnittstelle"
Információk a SunSpec Modbus-interfész üzembe helyezéséről és

konfigurációjáról

Műszaki tájékoztató

"SMA Modbus® Interface"
A termékspecifikus SMA Modbus-regiszterek listája

Műszaki tájékoztató

"SunSpec® Modbus® Interface"
A termékspecifikus SunSpec Modbus-regiszterek listája

Műszaki tájékoztató

"Parameter und Messwerte"
Overview of All Inverter Operating Parameters and their Configura-

tion Options

Műszaki tájékoztató

2 Biztonság

2.1 Rendeltetésszerű használat

A SunnyBoyStorage egy 1-fázisú, AC-csatolású, párhuzamos hálózati üzemhez tervezett
akkumulátoros inverter. A SunnyBoyStorage az akkumulátorból nyert egyenáramot hálózat­kompatibilis váltakozó árammá alakítja. A SunnyBoyStorage egy lítium-ion akkumulátorral és az
energiaszámlálóval együtt egy sajátfogyasztás-optimalizáló rendszert alkot.

A SunnyBoyStorage csak a(z) SMA Solar Technology AG által engedélyezett,
gyújtószikramentes lítium-ion akkumulátorral együtt üzemeltethető. A(z) SMA Solar Technology AG
által engedélyezett akkumulátorok aktuális listáját itt találja: www.SMA-Solar.com.

2 Biztonság

SMA Solar Technology AG

Gyors útmutatóSBS25-1VL-10-IS-xx-1560

MAGYAR

A lítium-ion akkumulátornak meg kell felelnie a helyileg érvényes szabványoknak és irányelveknek,
és gyújtószikramentesnek kell lennie (a(z) SMA Solar Technology AG akkumulátoros inverter
biztonsági koncepciójával kapcsolatos információkhoz lásd a(z) "SMA Flexible Storage System ­Erläuterungen zum Sicherheitskonzept" műszaki tájékoztatót). Az alkalmazott lítium-ion akkumulátor
akkumenedzsmentjének kompatibilisnek kell lennie a SunnyBoyStorage készülékkel. A teljes
akkufeszültség-tartománynak a SunnyBoyStorage engedélyezett bemenetifeszültség-tartományán
belül kell lennie. A SunnyBoyStorage megengedett maximális DC bemeneti feszültségét tilos
túllépni.

A SunnyBoyStorage kültéri és beltéri használatra alkalmas.
A SunnyBoyStorage nem alkalmas életfenntartó orvosi készülékek ellátására. Áramkimaradás

nem vezethet személyi sérüléshez.
Mindig be kell tartani az összes komponens megengedett üzemi tartományát és telepítési

követelményét.
A terméket csak olyan országokban szabad használni, ahol engedélyezték vagy ahol a(z) SMA

Solar Technology AG és a hálózat üzemeltetője jóváhagyta a használatát.
A termék az ausztrál piacra is be van vezetve és használható Ausztráliában. Ha DRM-támogatásra

van szükség, akkor az inverter csak egy Demand Response Enabling Device (DRED) készülékkel
együtt használható. Ezzel biztosítható, hogy az inverter a hálózat üzemeltetőjének a hatásos
teljesítmény korlátozására vonatkozó parancsait minden esetben kövesse. Az invertert és a
Demand Response Enabling Device (DRED) készüléket ugyanarra a hálózatra kell csatlakoztatni,
és aktiválni kell az inverter Modbus-interfészét, valamint be kell állítani a TCP-szervert.

A terméket kizárólag a mellékelt dokumentációk adatai és a helyileg érvényes szabványok és
irányelvek szerint szabad használni. Ettől eltérő használat személyi sérülésekhez és anyagi
károkhoz vezethet.

A terméken beavatkozást, pl. módosítást és átépítést, csak a(z) SMA Solar Technology AG
kifejezett írásos engedélyével szabad végezni. A nem engedélyezett beavatkozások a garancia és
a szavatosság megszűnéséhez, valamint rendszerint a típusjóváhagyás érvénytelenné válásához
vezetnek. Az ilyen beavatkozásokból származó károkért nem vállal felelősséget a(z) SMA Solar
Technology AG.

A termék rendeltetésszerű használattól eltérő bármilyen jellegű használata nem rendeltetésszerűnek
minősül.

A mellékelt dokumentációk a termék részét képezik. A dokumentációkat el kell olvasni, figyelembe
kell venni és mindig kéznél kell tartani.

A típustáblát tilos eltávolítani a termékről.

2.2 Biztonsági utasítások

A jelen fejezet olyan biztonsági utasításokat tartalmaz, amelyeket a terméken és a termékkel
végzett munkák során mindig be kell tartani.

A személyi sérülések és anyagi károk elkerülése, valamint a termék tartós működésének biztosítása
érdekében olvassa el figyelmesen a jelen fejezetet és mindig tartsa be a benne foglalt biztonsági
utasításokat.

2 Biztonság

SMA Solar Technology AG

Gyors útmutató 61SBS25-1VL-10-IS-xx-15

MAGYAR

Életveszélyes áramütés feszültség alatt álló DC-kábelek miatt az akkumulátoron

Az akkumulátorhoz csatlakoztatott DC-kábelek feszültség alatt állnak. A DC-vezetők vagy az
áramvezető alkatrészek megérintése életveszélyes áramütést okoz.

• Tilos megérinteni a szabadon lévő kábelvégeket.

• Tilos megérinteni a DC-vezetőket.

• Tilos megérinteni az áramvezető alkatrészeket.

• Az inverter és az akkumulátor összeszerelését, telepítését és üzembe helyezését kizárólag
megfelelő képzettségű szakemberek végezhetik el.

• Tartsa be az akkumulátorgyártó összes biztonsági utasítását.

• Az inverteren és az akkumulátoron végzett munkák előtt mindig áramtalanítani kell az
invertert a jelen dokumentumban leírt módon.

• A fellépő hibákat kizárólag szakemberek háríthatják el.

Sérülésveszély rövidzárlati áramok miatt

Az akkumulátor rövidzárlati áramai hőképződést és elektromos íveket okozhatnak. Ennek égési
sérülések vagy szemsérülések lehetnek a következményei.

• Az órákat, gyűrűket és más fémtárgyakat le kell venni.

• Szigetelt szerszámot használjon.

• Ne helyezzen szerszámokat vagy fém alkatrészeket az akkumulátorra.

Égési sérülés veszélye a forró házrészek miatt

A ház részei üzem közben felforrósodhatnak.

• Úgy szerelje fel az invertert, hogy üzem közben ne lehessen véletlenül hozzáérni.

Az inverter károsodása tisztítószerek használata miatt

• Az inverter elszennyeződése esetén kizárólag tiszta vízzel és törlőkendővel szabad
megtisztítani a házat, a házfedelet, a típustáblát és a LED-eket.

3 Szimbólumok

Életveszély áramütés miatt

A termék magas feszültségekkel dolgozik. A terméken kizárólag villam­ossági szakemberek végezhetnek munkát.

3 Szimbólumok

SMA Solar Technology AG

Gyors útmutatóSBS25-1VL-10-IS-xx-1562

MAGYAR

Égési sérülés veszélye forró felületek miatt

A termék üzem közben felforrósodhat. Kerülje a termék megérintését üzem
közben. Hagyja lehűlni a terméket valamennyi munka előtt.

Figyelem

Ez a szimbólum általános veszélyekre figyelmeztet. Ebben az esetben arra
figyelmeztet, hogy az invertert földelni kell, ha a helyszínen kiegészítő
földelésre vagy potenciál-kiegyenlítőre van szükség.

Védővezető

Ez a szimbólum a védővezető csatlakoztatási helyét jelöli.

Életveszély az inverteren belüli magas feszültségek miatt; tartsa
be az 5 perces várakozási időt

Az inverter belsejében található áramvezető alkatrészek magas feszültség
alatt állnak, ezért életveszélyes áramütést okozhatnak. Az inverteren
végzett munkák előtt mindig áramtalanítani kell az invertert.

4 EU-megfelelőségi nyilatkozat

az alábbi EU-irányelvek értelmében

• Elektromágneses összeférhetőség 2014/30/EU
(29.3.2014L96/79-106) (EMC)

• Alacsonyfeszültség 2014/35/EU (29.3.2014L96/357-374) (NSR)

• Rádióberendezések és távközlő végberendezések 1999/05/EK (R&TTE)

A(z) SMA Solar Technology AG ezennel kijelenti, hogy a jelen dokumentumban ismertetett
inverterek megfelelnek a fent nevezett irányelvek alapvető követelményeinek és egyéb fontos
rendelkezéseinek. A teljes EU-megfelelőségi nyilatkozat megtalálható a(z) www.SMA-Solar.com
oldalon.

4 EU-megfelelőségi nyilatkozat

SMA Solar Technology AG

Gyors útmutató 63SBS25-1VL-10-IS-xx-15

MAGYAR

1 Note relative al presente documento

1.1 Ambito di validità

Il presente documento è valido per il modello “SBS2.5-1VL-10” (Sunny Boy Storage 2.5) a partire
dalla versione firmware 02.02.01.R.

1.2 Struttura

Il presente documento è suddiviso in una parte verbale e una parte averbale.
La parte verbale contiene informazioni generali e rilevanti per la sicurezza relative al prodotto,

tradotte in diverse lingue. La parte verbale è riconoscibile dall’indicazione della lingua sul bordo
della pagina.

La parte averbale descrive graficamente le fasi di installazione e messa in servizio del prodotto. La
parte averbale è posizionata dopo la parte verbale ed è riconoscibile dal bordo grigio della
pagina. Eseguire le operazioni rappresentate graficamente nella parte averbale nella sequenza
indicata, rispettando tutte le indicazioni.

L’attuale versione del presente documento, così come le istruzioni dettagliate per l’installazione, la
messa in servizio, la configurazione e la messa fuori servizio sono disponibili in formato PDF sul sito
www.SMA-Solar.com.

1.3 Destinatari

Le operazioni descritte nel presente documento devono essere eseguite esclusivamente da tecnici
specializzati. Questi ultimi devono disporre delle seguenti qualifiche:

• Conoscenze in merito a funzionamento e gestione di un inverter e delle batterie agli ioni di
litio

• Corso di formazione su pericoli e rischi durante l’installazione e l’uso di dispositivi elettrici,
batterie agli ioni di litio e impianti elettrici

• Addestramento all’installazione e alla messa in servizio di apparecchi e impianti elettrici

• Conoscenza di norme e direttive vigenti

• Conoscenza e osservanza del presente documento, comprese tutte le avvertenze di sicurezza

• Conoscenza e rispetto della documentazione del produttore delle batterie, comprese tutte le
avvertenze di sicurezza

1.4 Ulteriori informazioni

Sul sito www.SMA-Solar.com sono disponibili dei link per ottenere maggiori informazioni:

Titolo del documento Tipo di documento

Montaggio, collegamento elettrico, messa in servizio, uso, configu­razione, pulizia, ricerca degli errori, messa fuori servizio e dati tec­nici

Manuale d’uso

"Overview of approved lithium-ion batteries"
Riepilogo delle batterie agli ioni di litio consentite

Informazione tecnica

1 Note relative al presente documento

SMA Solar Technology AG

Guida rapidaSBS25-1VL-10-IS-xx-1564

ITALIANO

Titolo del documento Tipo di documento

“Gradi di rendimento e derating”
Gradi di rendimento e derating degli inverter di tipo SunnyBoy,

SunnyTripower e SunnyMiniCentral

Informazione tecnica

“Criteri per la scelta degli interruttori differenziali”
Criteri per la scelta degli interruttori differenziali

Informazione tecnica

“Interruttore automatico”
Dimensionamento e selezione di un interruttore automatico CA per

inverter sotto fattori di influenza specifici per il fotovoltaico

Informazione tecnica

“MODULO DI RICHIESTA DEL CODICE DI SMA GRID GUARD” Modulo
“Impianti Webconnect in SunnyPortal”

Registrazione su Sunny Portal

Istruzioni per l’uso

"SMA Modbus®-Schnittstelle" (Interfaccia SMA Modbus®)
Informazioni su messa in servizio e configurazione dell’interfaccia

Modbus SMA

Informazione tecnica

“SunSpec® Modbus®-Schnittstelle” (Interfaccia SunSpec® Mod­bus®)

Informazioni su messa in servizio e configurazione dell’interfaccia
Modbus SunSpec

Informazione tecnica

“SMA Modbus® Interface”
Elenco dei registri Modbus specifici per i prodotti SMA

Informazione tecnica

“SunSpec® Modbus® Interface”
Elenco dei registri Modbus specifici per i prodotti SunSpec

Informazione tecnica

“Parametri e valori di misura”
Panoramica di tutti i parametri di funzionamento dell’inverter e delle

relative possibilità di regolazione

Informazione tecnica

2 Sicurezza

2.1 Utilizzo conforme

Sunny Boy Storage è un inverter monofase con batteria, allacciato sul lato CA per il funzionamento
in parallelo alla rete. SunnyBoyStorage è trasforma la corrente continua proveniente da una
batteria in corrente alternata compatibile con la rete. Insieme alla batteria agli ioni di litio e al
contatore di energia, Sunny Boy Storage rappresenta un sistema di ottimizzazione
dell’autoconsumo.

Sunny Boy Storage può essere utilizzato solamente in combinazione con una batteria agli ioni di
litio approvata da SMA Solar Technology AG e a sicurezza intrinseca. Un elenco aggiornato delle
batterie approvate da SMA Solar Technology AG è reperibile sul sito www.SMA-Solar.com.

2 Sicurezza

SMA Solar Technology AG

Guida rapida 65SBS25-1VL-10-IS-xx-15

ITALIANO

La batteria agli ioni di litio deve soddisfare norme e direttive vigenti in loco ed essere a sicurezza
intrinseca (per informazioni dettagliate sul concetto di sicurezza di un inverter con batteria SMA
Solar Technology AG v. l’informazione tecnica “SMA Flexible Storage System - Detailed
explanations of the safety concept”). Il sistema di gestione della batteria agli ioni di litio utilizzata
deve essere compatibile con Sunny Boy Storage. L’intero range di tensione batteria deve rientrare
completamente nel range di tensione d’ingresso consentito di Sunny Boy Storage. La tensione
d’ingresso CC massima consentita di Sunny Boy Storage non deve essere superata.

Sunny Boy Storage è adatto all’uso in ambienti sia esterni che interni.
Sunny Boy Storage non è adatto per l’alimentazione di apparecchiature mediche salvavita. Una

eventuale interruzione di corrente non deve comportare alcun danno a persone.
Tutti i componenti devono sempre rispettare il range di valori consentiti e i requisiti di installazione.
Il prodotto può essere impiegato solo nei paesi per cui è omologato o autorizzato da SMA Solar

Technology AG e dal gestore di rete.
Il prodotto è omologato anche per il mercato australiano e può essere impiegato in Australia. Se è

richiesto il supporto DRM, l’inverter può essere impiegato solo in combinazione con un DRED
(Demand Response Enabling Device). In questo modo ci si assicura che l’inverter attui in ogni caso i
comandi del gestore di rete in merito alla limitazione della potenza attiva. L’inverter e il DRED
devono essere collegati alla stessa rete, l’interfaccia Modbus dell’inverter deve essere attivata e
deve essere impostato il server TCP.

Utilizzare il prodotto esclusivamente in conformità con le indicazioni fornite nella documentazione
allegata nonché nel rispetto di norme e direttive vigenti a livello locale. Un uso diverso può
provocare danni personali o materiali.

Gli interventi sul prodotto, ad es. modifiche e aggiunte, sono consentiti solo previa esplicita
autorizzazione scritta da parte di SMA Solar Technology AG. Eventuali interventi non autorizzati
comportano l’estinzione dei diritti di garanzia e di regola come anche la revoca
dell’autorizzazione di funzionamento. È esclusa ogni responsabilità di SMA Solar Technology AG
per danni derivanti da tali interventi.

Non è consentito alcun utilizzo del prodotto diverso da quanto specificato nel capitolo “Utilizzo
conforme”.

La documentazione in allegato è parte integrante del prodotto. La documentazione deve essere
letta, rispettata e conservata in modo tale da essere sempre accessibile.

La targhetta di identificazione deve essere applicata in maniera permanente sul prodotto.

2.2 Avvertenze di sicurezza

Il presente capitolo riporta le avvertenze di sicurezza che devono essere rispettate per qualsiasi
operazione sul e con il prodotto.

Per evitare danni personali o materiali e garantire una lunga durata del prodotto, leggere
attentamente il presente capitolo e seguire in ogni momento tutte le avvertenze di sicurezza.

2 Sicurezza

SMA Solar Technology AG

Guida rapidaSBS25-1VL-10-IS-xx-1566

ITALIANO

Pericolo di morte per folgorazione a causa dei cavi CC sotto tensione sulla batteria

I cavi CC collegati alla batteria sono sotto tensione. Il contatto con conduttori CC o componenti
sotto tensione causa folgorazioni potenzialmente letali.

• Non toccare le estremità di cavi a vista.

• Non toccare i conduttori CC.

• Non toccare nessun componente sotto tensione.

• Affidare il montaggio, l’installazione e la messa in servizio dell’inverter e della batteria
esclusivamente a tecnici specializzati provvisti di apposita qualifica.

• Osservare tutte le avvertenze di sicurezza del produttore della batteria.

• Prima di eseguire qualsiasi operazione su inverter e batteria, disinserire sempre la tensione
come descritto nel presente documento.

• In caso di errore, incaricare esclusivamente un tecnico specializzato della sua risoluzione.

Pericolo di lesioni dovuto a correnti di cortocircuito

Le correnti di cortocircuito della batteria possono generare calore e archi voltaici. Ciò può
causare ustioni o lesioni agli occhi a causa dei lampi di luce.

• Togliere orologi, anelli e altri oggetti metallici.

• Utilizzare attrezzi isolati.

• Non appoggiare attrezzi o componenti metallici sulla batteria.

Pericolo di ustioni per contatto con parti surriscaldate dell’involucro

Durante il funzionamento alcune parti dell’involucro possono riscaldarsi.

• Montare l’inverter in modo da escludere ogni possibile contatto involontario quando lo
stesso è in funzione.

Danneggiamento dell’inverter in seguito all’uso di detergenti

• Se l’inverter è sporco, pulire l’involucro, il coperchio dell’involucro, la targhetta di
identificazione e i LED esclusivamente con acqua pulita e un panno.

2 Sicurezza

SMA Solar Technology AG

Guida rapida 67SBS25-1VL-10-IS-xx-15

ITALIANO

3 Simboli

Pericolo di morte per folgorazione

Il funzionamento del prodotto comporta tensioni elevate. Tutti gli interventi
sullo stesso devono essere eseguiti esclusivamente da tecnici abilitati.

Pericolo di ustioni per contatto con superfici bollenti

Durante il funzionamento il prodotto può surriscaldarsi: evitare pertanto il
contatto in questa fase. Evitare pertanto il contatto durante il funziona­mento. Prima di qualsiasi operazione, lasciar raffreddare a sufficienza il
prodotto.

Avviso

Questo simbolo ammonisce contro pericoli generali. In questo caso seg­nala che l’inverter deve essere ulteriormente messo a terra se a livello lo­cale è richiesta una seconda messa a terra o un collegamento equipoten­ziale.

Conduttore di protezione

Questo simbolo indica il punto di collegamento di un conduttore di pro­tezione.

Pericolo di morte per alta tensione nell’inverter: rispettare il tempo
di attesa, pari a 5 minuti.

Nei componenti sotto tensione all’interno dell’inverter sono presenti ten­sioni elevate che possono causare folgorazioni potenzialmente letali.
Prima di eseguire qualsiasi intervento sull’inverter, disinserire sempre la ten­sione.

4 Dichiarazione di conformità UE

Ai sensi delle direttive UE

• Compatibilità elettromagnetica 2014/30/UE (29.3.2014 L 96/79-106)
(CEM)

• Bassa tensione 2014/35/UE (29.3.2014 L 96/357-374) (BT)

• Apparecchiature radio e terminali di telecomunicazione 1999/05/CE
(R&TTE)

SMA Solar Technology AG dichiara che gli inverter descritti all’interno del presente documento
sono conformi ai requisiti fondamentali e alle altre disposizioni rilevanti delle direttive sopra citate.
La dichiarazione di conformità UE completa è disponibile sul sito www.SMA-Solar.com.

3 Simboli

SMA Solar Technology AG

Guida rapidaSBS25-1VL-10-IS-xx-1568

ITALIANO

1 Pastabos dėl šio dokumento

1.1 Galiojimo apimtis

Šis dokumentas galioja prietaiso tipui „SBS2.5-1VL-10“ („SunnyBoyStorage2.5“) su
mikroprogramine įranga nuo „02.02.01.R“ versijos.

1.2 Sandara

Šis dokumentas yra padalytas į rašytinės informacijos ir grafinės informacijos dalis.
Rašytinės informacijos dalyje iš eilės įvairiomis kalbomis pateikiama bendroji ir su saugumu susijusi

informacija apie gaminį. Šią dalį galima atskirti iš skirtukų paraštėse.
Grafinės informacijos dalyje gaminio montavimo ir eksploatavimo pradžios veiksmai yra pateikti

kaip iliustracijos. Ši dalis pateikiama už tekstinės informacijos dalies, kurią atskirsite iš pilkos
paraštės. Šiame dokumente grafinės informacijos dalyje grafiškai pavaizduotus veiksmus atlikite
nurodyta eilės tvarka ir paisykite visų nurodymų.

Naujausios šio dokumento versijos bei išsamių instrukcijų, kaip atlikti montavimo, pradėjimo
eksploatuoti, konfigūravimo ir išėmimo iš eksploatacijos procedūras, ieškokite PDF formatu
www.SMA-Solar.com.

1.3 Tikslinė auditorija

Šiame dokumente aprašytus veiksmus gali atlikti tik specialistai. Specialistai turi:

• išmanyti, kaip veikia ir kaip turi būti naudojamas inverteris ir ličio jonų akumuliatorius;

• būti išmokyti ir išmanyti riziką bei pavojus, kurių gali kilti montuojanti ir valdant elektros
prietaisus, ličio jonų akumuliatorius ir įrenginius;

• būti išmokyti, kaip sumontuoti ir pradėti eksploatuoti elektros prietaisus ir įrenginius;

• išmanyti galiojančias normas ir direktyvas;

• suprasti ir laikytis šio dokumento ir visų su sauga susijusių nuorodų;

• suprasti ir laikytis akumuliatoriaus gamintojo dokumento ir visų jo su sauga susijusių nuorodų.

1.4 Papildoma informacija

Nuorodų į papildomą informaciją ieškokite www.SMA-Solar.com:

Dokumento antraštė Dokumento rūšis

Montavimas, elektros jungčių sujungimas, eksploatavimo pradžia,
valdymas, konfigūravimas, valymas, klaidų paieška, išėmimas iš ek­sploatavimo ir techniniai duomenys

Naudojimo instrukcija

„Ličio jonų baterijų apžvalga“
Leistinų naudoti ličio jonų baterijų apžvalga

Techninė informacija

„Efektyvumas ir parametrų suprastėjimas“
SunnyBoy, SunnyTripower ir SunnyMiniCentral veikimo laipsnis ir

charakteristikos

Techninė informacija

1 Pastabos dėl šio dokumento

SMA Solar Technology AG

Sparčioji apžvalga 69SBS25-1VL-10-IS-xx-15

LIETUVIŠKAI

Dokumento antraštė Dokumento rūšis

„Gedimo srovės apsauginio įrenginio pasirinkimo kriterijai“
Gedimo srovės apsauginio įrenginio pasirinkimo kriterijai

Techninė informacija

„Linijos apsauginis jungiklis“
Tinkamo kintamosios srovės automatinio jungtuvo matmenys ir

pasirinkimas dažnio keitikliui pagal specialias PV charakteristikas

Techninė informacija

„SMA Grid Guard-Code“ užsakymo forma“ Forma
„Webconnect“ įranga, esanti „Sunny Portal“

Registracija SunnyPortal portale

Naudojimo instrukcija

„SMA „Modbus®“ sąsaja“
Informacija apie SMA „Modbus“ sąsajos eksploatavimo pradžią ir

konfigūravimą

Techninė informacija

„SunSpec®“ „Modbus®“ sąsaja“
Informacija apie SunSpec Modbus sąsajos eksploatavimo pradžią ir

konfigūravimą

Techninė informacija

„SMA „Modbus®“ sąsaja“
Produkto specifinių SMA „Modbus“ registrų sąrašas

Techninė informacija

„SunSpec®“ „Modbus®“ sąsaja“
Produkto specifinių SunSpec Modbus registrų sąrašas

Techninė informacija

„Parametrai ir matavimo reikšmės“
Visų dažnio keitiklio veikimo parametrų ir jų nustatymo galimybių

apžvalga

Techninė informacija

2 Saugumas

2.1 Naudojimas pagal paskirtį

„SunnyBoyStorage“ yra 1 fazės akumuliatorinis inverteris, naudojantis kintamąją srovę ir veikiantis
lygiagrečiuoju tinklo režimu. „SunnyBoyStorage“ iš akumuliatoriaus tiekiamą nuolatinę srovę
pakeičia į tinklui tinkamos įtampos kintamąją srovę. „SunnyBoyStorage“ su ličio jonų
akumuliatoriumi ir energijos skaitikliu sudaro energijos sąnaudų optimizavimo sistemą.

„SunnyBoyStorage“ galima eksploatuoti tik su „SMA Solar Technology AG“ aprobuotu,
saugiuoju ličio jonų akumuliatoriumi. Atnaujintą „SMA Solar Technology AG“ aprobuotų
akumuliatorių sąrašą rasite www.SMA-Solar.com.

Ličio jonų akumuliatorius turi atitikti šalyje galiojančias normas ir direktyvas bei turi būti saugus
naudoti („SMA Solar Technology AG“ akumuliatorinio inverterio saugumo koncepcija apibūdinta
„SMA Flexible Storage System – saugos koncepcijos paaiškinimai“ techninėje dokumentacijoje).
Naudojamas ličio jonų akumuliatorius turi būti suderinamas su „SunnyBoyStorage“. Visas
akumuliatoriui leistinų įtampų diapazonas turi atitikti leistinas „SunnyBoyStorage“ įėjimo įtampos
vertes. Negali būti viršyta didžiausia leistina „SunnyBoyStorage“ nuolatinės srovės įtampa.

2 Saugumas

SMA Solar Technology AG

Sparčioji apžvalgaSBS25-1VL-10-IS-xx-1570

LIETUVIŠKAI

„SunnyBoyStorage“ yra pritaikytas naudoti lauke ir viduje.
„SunnyBoyStorage“ nėra skirtas tiekti elektros srovę į gyvybę palaikančius medicininius prietaisus.

Sutrikus srovės tiekimui gali būti sužaloti žmonės.
Visada būtina laikytis leistinos visų komponentų eksploatavimo srities ir montavimo nurodymų.
Gaminį leidžiama naudoti tik tose šalyse, kuriose leidžiama naudoti šį gaminį, arba kuriose naudoti

leidimą suteikė „SMA Solar Technology AG“ ir tinklo operatorius.
Šis gaminys yra pritaikytas ir Australijos rinkai, todėl jį leidžiama naudoti Australijoje. Jei būtina

naudoti DRM (Skaitmeninė teisių valdymo technologija), tuomet inverterį galima eksploatuoti tik
kartu su paklausos reguliavimo įjungimo prietaisu (DRED). Taip bus galima užtikrinti, kad inverteris
bet kokiu atveju įvykdys tinklo operatoriaus aktyviosios galios ribojimo komandas. Inverteris ir
paklausos reguliavimo įjungimo prietaisas (DRED) turi būti prijungti prie to paties tinklo, turi būti
aktyvinta inverterio „Modbus“ sąsaja ir nustatytas TCP serveris.

Gaminį naudokite tik remdamiesi pridėtoje dokumentacijoje pateiktais duomenimis ir vietoje
galiojančiomis normomis ir standartais. Kitaip naudojant gali būti padaryta žalos žmonėms ir turtui.

Pertvarkyti gaminį, pvz., keisti konstrukciją ir permontuoti, galima tik gavus aiškų raštišką „SMA
Solar Technology AG“ sutikimą. Jei gaminys pertvarkomas neturint leidimo, netenkama teisės teikti
garantinių pretenzijų ir visada netenkama leidimo eksploatuoti. „SMA Solar Technology AG“
neprisiima atsakomybės už žalą, jei ji buvo padaryta atliekant tokius pertvarkymus.

Bet koks kitoks gaminio naudojimas nei aprašytasis yra laikomas naudojimu ne pagal paskirtį.
Pridėti dokumentai yra gaminio sudedamoji dalis. Dokumentus reikia perskaityti, jų paisyti ir laikyti

visada lengvai pasiekiamoje vietoje.
Specifikacijų lentelė visada turi būti pritvirtinta prie gaminio.

2.2 Saugos nurodymai

Šiame skyriuje pateikiami saugos nurodymai, kurių privaloma laikytis atliekant visus darbus ir
visada eksploatuojant gaminį.

Kad nekiltų pavojus žmonių ir materialinio turto saugumui ir gaminys ilgai veiktų tinkamai, atidžiai
perskaitykite šį skyrių ir visada laikykitės visų nurodymų dėl saugos.

2 Saugumas

SMA Solar Technology AG

Sparčioji apžvalga 71SBS25-1VL-10-IS-xx-15

LIETUVIŠKAI

PAVOJUS

Nuolatinės srovės kabelis, kuriuo teka elektros srovė, gali kelti pavojų gyvybei dėl
elektros smūgio.

Prie akumuliatoriaus prijungtame nuolatinės srovės kabelyje yra įtampa. Prisilietus prie nuolatinės
srovės laidų ar įtampingųjų konstrukcinių dalių kyla pavojus patirti elektros smūgį.

• Nelieskite laisvų kabelių galų.

• Nelieskite nuolatinės srovės kabelių.

• Nelieskite įtampingųjų konstrukcinių dalių.

• Akumuliatorių ir inverterį sumontuoti, įrengti ir perduoti eksploatuoti gali tik tinkamos
kvalifikacijos specialistai.

• Privaloma laikytis visų akumuliatoriaus gamintojo nurodymų dėl saugos.

• Prieš pradėdami bet kokius darbus prie inverterio ir akumuliatoriaus, visada atjunkite
įtampos tiekimą, kaip aprašyta šiame dokumente.

• Jei įvyko klaida, ją gali pašalinti tiktai specialistai.

GEFAHR

ĮSPĖJIMAS

Trumpojo jungimo srovės kelia pavojų susižaloti

Dėl trumpojo jungimo akumuliatoriuje gali susidaryti elektros lankas ir šiluma. Dėl to elektros
žybsnis gali nudeginti arba sužaloti akis.

• Prieš dirbdami nusiimkite laikrodžius, žiedus ir kitus metalinius aksesuarus.

• Naudokite izoliuotus įrankius.

• Ant akumuliatoriaus nedėkite jokių įrankių ar metalinių dalių.

PERSPĖJIMAS

Prisilietus prie karšto korpuso paviršiaus galima nusideginti

Eksploatuojamos korpuso dalys įkaista.

• Inverterį sumontuokite taip, kad eksploatuojant nebūtų galima prie jo prisiliesti.

DĖMESIO

Inverterio pažeidimas dėl naudojamų valymo priemonių

• Jei inverteris išsipurvino, korpusą, korpuso dangtelį, tipo lentelę ir šviesos diodus valykite tik
švariu vandeniu suvilgyta šluoste.

2 Saugumas

SMA Solar Technology AG

Sparčioji apžvalgaSBS25-1VL-10-IS-xx-1572

LIETUVIŠKAI

3 Simboliai

Pavojus gyvybei dėl elektros smūgio

Veikdamas gaminys naudoja aukštą įtampą. Visus darbus prie gaminio
gali atlikti tik kvalifikuoti elektrikai.

Pavojus nusideginti, prisilietus prie karšto paviršiaus

Eksploatuojamas gaminys įkaista. Stenkitės neliesti eksploatuojamo
gaminio. Prieš pradėdami dirbti palaukite, kol gaminys pakankamai atvės.

Dėmesio

Šis simbolis įspėja apie bendruosius pavojus. Šiuo atveju jis nurodo, kad
inverterį reikia papildomai įžeminti, jei vietoje būtinas papildomas įžemini­mas arba potencialų išlyginimas.

Apsauginis laidas

Šiuo simboliu žymima vieta, kur reikia prijungti apsauginį laidą.

Pavojus gyvybei dėl inverteryje esančios aukštos įtampos. Būtina
palaukti 5 minučių.

Inverterio vidinėse įtampingosiose konstrukcinėse dalyse yra aukšta
įtampa, todėl gali įvykti pavojingas gyvybei elektros smūgis. Prieš pradė­dami bet kokius darbus prie inverterio, visada atjunkite įtampos tiekimą.

4 ES atitikties deklaracija

pagal ES direktyvas

• Elektromagnetinis suderinamumas 2014/30/ES
(2014-03-29L96/79-106) (EMS)

• Žemosios įtampos direktyva 2014/35/ES (2014-03-29L96/357-374)
(ŽĮD)

• Radijo ryšio ir telekomunikacijos įrenginių direktyva 1999/05/EB
(R&TTE)

Šiuo dokumentu „SMA Solar Technology AG“ patvirtina, kad šiame dokumente aprašyti inverteriai
atitinka anksčiau minėtų direktyvų pagrindinius reikalavimus ir kitas susijusias nuostatas. Visą ES
atitikties deklaraciją rasite www.SMA-Solar.com.

3 Simboliai

SMA Solar Technology AG

Sparčioji apžvalga 73SBS25-1VL-10-IS-xx-15

LIETUVIŠKAI

1 Informācija par šo dokumentu

1.1 Lietošanas joma

Šis dokuments attiecas uz ierīces tipu "SBS2.5-1VL-10" (SunnyBoyStorage2.5), sākot no
aparātprogrammatūras versijas 02.02.01.R.

1.2 Struktūra

Šis dokuments ir iedalīts vārdiskā daļā un nevārdiskā daļā.
Vārdiskajā daļā ietverta vispārēja informācija un drošības informācija par izstrādājumu, kas sniegta

dažādās valodās cita aiz citas. Vārdiskā daļa ir apzīmēta ar cilni lappuses malā.
Nevārdiskajā daļā sniegts grafisks izstrādājuma uzstādīšanas un ekspluatācijas sākšanas darbību

attēlojums. Nevārdiskā daļa novietota aiz vārdiskās daļas, un to var noteikt pēc pelēkajām lappušu
malām. Veiciet nevārdiskajā daļā grafiski attēlotās darbības norādītajā secībā un ievērojiet visus
norādījumus.

Šī dokumenta jaunākā versija un izsmeļoša uzstādīšanas, ekspluatācijas sākšanas, konfigurēšanas
un ekspluatācijas pārtraukšanas instrukcija pieejama PDF formātā vietnē www.SMA-Solar.com.

1.3 Mērķgrupa

Šajā dokumentā aprakstītās darbības drīkst veikt tikai drošības speciālisti. Drošības speciālistiem
jābūt šādai kvalifikācijai:

• zināšanas par invertora un litija jonu akumulatoru darbības principu un lietošanu;

• apgūta apmācība par rīcību apdraudējuma un risku gadījumā, veicot elektrisko ierīču, litija
jonu akumulatoru un iekārtu uzstādīšanu un lietošanu;

• izglītība par elektrisko ierīču un iekārtu uzstādīšanu un ekspluatācijas sākšanu;

• zināšanas par spēkā esošajiem standartiem un vadlīnijām;

• šī dokumenta un tajā ietverto drošības norādījumu pārzināšana un ievērošana;

• akumulatora ražotāja dokumentu un tajos ietverto drošības norādījumu pārzināšana un
ievērošana.

1.4 Padziļināta informācija

Saites uz padziļināto informāciju skatiet www.SMA-Solar.com:

Dokumenta nosaukums Dokumenta veids

Montāža, elektropieslēgums, ekspluatācijas sākšana, lietošana, kon­figurēšana, tīrīšana, kļūdu meklēšana, ekspluatācijas pārtraukšana
un tehniskie dati

Ekspluatācijas instrukcija

"Apstiprināto litija jonu bateriju pārskats"
Apstiprināto litija jonu akumulatoru pārskats

Tehniskā informācija

1 Informācija par šo dokumentu

SMA Solar Technology AG

Īsā pamācībaSBS25-1VL-10-IS-xx-1574

LATVISKI

Dokumenta nosaukums Dokumenta veids

"Efektivitāte un jaudas samazināšana"
SunnyBoy, SunnyTripower un SunnyMiniCentral tipa invertoru

efektivitāte un jaudas samazināšana

Tehniskā informācija

"Kritēriji, kā izvēlēties aizsargierīci pret paliekošo strāvu"
Kritēriji, kā izvēlēties aizsargierīci pret paliekošo strāvu

Tehniskā informācija

"Līnijas aizsardzības slēdzis"
Invertoram paredzēta maiņstrāvas līnijas aizsardzības slēdža

parametru noteikšana un izvēle, ņemot vērā fotoelektrisko sistēmu
ietekmi

Tehniskā informācija

"SMA Grid Guard-Code pasūtīšanas veidlapa" Veidlapa
"Webconnect iekārtas Sunny Portal"

Reģistrācija SunnyPortal

Lietošanas instrukcija

"SMA Modbus® saskarne"
Informācija par “SMA Modbus” saskarnes ekspluatācijas sākšanu

un konfigurēšanu

Tehniskā informācija

"SunSpec® Modbus® saskarne"
Informācija par SunSpec Modbus saskarnes ekspluatācijas sākšanu

un konfigurēšanu

Tehniskā informācija

"SMA Modbus® saskarne"
Ar izstrādājumu saistīto “SMA Modbus” reģistru saraksts

Tehniskā informācija

"SunSpec® Modbus® saskarne"
Ar izstrādājumu saistīto SunSpec Modbus reģistru saraksts

Tehniskā informācija

"Parametri un mērījumi"
Visu invertora ekspluatācijas parametru un to iestatīšanas iespēju

pārskats

Tehniskā informācija

2 Drošība

2.1 Paredzētais lietojums

SunnyBoyStorage ir vienfāzes akumulatora invertors, kas savienots ar maiņstrāvas tīklu un ko
paredzēts lietot paralēlajā darba režīmā. SunnyBoyStorage pārveido akumulatora nodrošināto
līdzstrāvu elektrotīklam atbilstošā maiņstrāvā. SunnyBoyStorage kopā ar litija jonu akumulatoru un
enerģijas skaitītāju veido pašpatēriņa optimizācijas sistēmu.

Iekārtu SunnyBoyStorage drīkst darbināt tikai ar dzirksteļdrošu litija jonu akumulatoru, ko
apstiprinājis uzņēmums SMA Solar Technology AG. Atjauninātu uzņēmuma SMA Solar Technology
AG apstiprināto akumulatoru sarakstu skatiet vietnē www.SMA-Solar.com.

2 Drošība

SMA Solar Technology AG

Īsā pamācība 75SBS25-1VL-10-IS-xx-15

LATVISKI

Litija jonu akumulatoram jāatbilst vietējiem spēkā esošajiem standartiem un vadlīnijām, un tam jābūt
dzirksteļdrošam (SMA Solar Technology AG akumulatora invertora drošības koncepcijas
skaidrojumu skatiet tehniskajā informācijā "SMA Flexible Storage System – skaidrojumi un drošības
koncepcija"). Izmantotā litija jonu akumulatora pārvaldības sistēmai jābūt saderīgai ar iekārtu
SunnyBoyStorage. Visam akumulatora sprieguma diapazonam jābūt SunnyBoyStorage
pieļaujamajā ieejas sprieguma diapazonā. Aizliegts pārsniegt SunnyBoyStorage maksimāli
pieļaujamo līdzstrāvas ieejas spriegumu.

SunnyBoyStorage ir piemērots lietošanai telpās un ārvidē.
SunnyBoyStorage nav piemērots dzīvības nodrošināšanas medicīnas ierīču barošanai.

Elektroapgādes pārtraukuma gadījumā nedrīkst rasties personu savainojumi.
Visu komponentu atļautais darba diapazons un uzstādīšanas prasības ir jāievēro visu laiku.
Izstrādājumu drīkst lietot tikai valstīs, kuras tā lietošana ir apstiprināta vai kurās to atļauj lietot SMA

Solar Technology AG un tīkla apsaimniekotājs.
Izstrādājums ir piemērots Austrālijas tirgum, un to Austrālijā drīkst izmantot. Ja ir nepieciešams DRM

atbalsts, sprieguma invertoru drīkst izmantot tikai kopā ar Demand Response Enabling Device
(DRED). Tādējādi jūs nodrošināt, ka invertors jebkurā gadījumā piemēro tīkla apsaimniekotāja
komandas par darba jaudas ierobežošanu. Invertoram un Demand Response Enabling Device
(DRED) jābūt pieslēgtiem pie viena un tā paša tīkla, invertora Modbus saskarnei jābūt aktivizētai un
TCP serverim jābūt iestatītam.

Lietojiet Izstrādājumu tikai atbilstīgi norādījumiem pievienotajā dokumentācijā un saskaņā ar
vietējiem likumiem un vadlīnijām. Citāda lietošana var izraisīt traumas vai mantas bojājumus.

Izstrādājuma izmaiņas, piem., modifikācija un pārbūve, ir atļautas tikai ar viennozīmīgu rakstisku
SMA Solar Technology AG piekrišanu. Neautorizētas izmaiņas atceļ garantijas prasības un
standarta gadījumos– arī lietošanas atļauju. SMA Solar Technology AG neatbild par
zaudējumiem, kas radušies šādu izmaiņu dēļ.

Izstrādājuma izmantošana jebkurā citā veidā, kas neatbilst aprakstītajam paredzētajam lietojumam,
ir uzskatāma par nepiemērotu.

Pievienotā dokumentācija ir Izstrādājuma daļa. Dokumentāciju ir jāizlasa, jāievēro un jāglabā
jebkurā brīdī pieejamā vietā.

Tipa plāksnītei pastāvīgi jābūt pievienotai pie Izstrādājuma.

2.2 Drošības norādījumi

Šajā nodaļā sniegti drošības norādījumi, kas vienmēr jāievēro, strādājot ar izstrādājumu.
Lai nepieļautu personu savainojumus un materiālos zaudējumus, kā arī lai nodrošinātu ilgstošu

izstrādājuma darbību, uzmanīgi izlasiet šo nodaļu un vienmēr ievērojiet visus drošības norādījumus.

2 Drošība

SMA Solar Technology AG

Īsā pamācībaSBS25-1VL-10-IS-xx-1576

LATVISKI

BĪSTAMI

Dzīvībai bīstams elektriskās strāvas trieciens spriegumu vadošo akumulatora
maiņstrāvas kabeļu dēļ

Maiņstrāvas kabeļos, kas savienoti ar akumulatoru, ir spriegums. Pieskaršanās līdzstrāvas
vadītājiem vai spriegumu vadošajiem elementiem rada dzīvībai bīstamu elektriskās strāvas
triecienu.

• Nepieskarieties kailiem kabeļu galiem.

• Nepieskarieties līdzstrāvas vadītājiem.

• Nepieskarieties spriegumu vadošajiem elementiem.

• Invertora montāžu, uzstādīšanu un nodošanu ekspluatācijā drīkst uzticēt tikai attiecīgi
kvalificētiem drošības speciālistiem.

• Ievērojiet visus akumulatora ražotāja drošības norādījumus.

• Pirms veicat jebkādus darbus ar invertoru un akumulatoru, vispirms atslēdziet invertoru no
strāvas, kā aprakstīts šajā dokumentā.

• Ja radusies kļūda, tās novēršanu uzticiet tikai drošības speciālistiem.

GEFAHR

BRĪDINĀJUMS

Savainojumu risks īsslēguma strāvas dēļ

Akumulatora īsslēguma strāvas dēļ var notikt uzkaršana un rasties elektriskais loks. Var rasties
apdegumi vai acu savainojumi gaismas uzliesmojumu dēļ.

• Noņemiet pulksteņus, gredzenus un citus metāla priekšmetus.

• Izmantojiet izolētus instrumentus.

• Nenovietojiet instrumentus vai metāla priekšmetus uz akumulatora.

GEFAHR

BRĪDINĀJUMS

Apdegumu risks karstu korpusa daļu dēļ

Korpusa daļas darbības laikā var uzkarst.

• Uzstādiet invertoru tā, lai darbības laikā tam nevarētu nejauši pieskarties.

UZMANĪBA

Invertora bojājums tīrīšanas līdzekļu lietošanas dēļ

• Ja invertors ir netīrs, notīriet korpusu, korpusa vāku, datu plāksnīti un LED diodes tikai ar tīru
ūdeni un drānu.

2 Drošība

SMA Solar Technology AG

Īsā pamācība 77SBS25-1VL-10-IS-xx-15

LATVISKI

3 Simboli

Dzīvības apdraudējums elektrotrieciena dēļ

Izstrādājums darbojas ar augstu spriegumu. Jebkādus darbus ar
Izstrādājumu drīkst veikt tikai profesionāli elektriķi.

Risks apdedzināties ar karstu virsmu

Izstrādājums darba laikā var uzkarst. Nepieskarieties pie tā darba laikā.
Pirms jebkādu darbu veikšanas ļaujiet iztrādājumam pietiekami atdzist.

Uzmanību

Šis simbols brīdina par vispārēju apdraudējumu. Šajā gadījumā tas brīd­ina, ka invertors ir papildus jāzemē, ja vietējie likumi un vadlīnijas nosaka
papildu zemējuma nepieciešamību.

Aizsargzemējuma vads

Šis simbols apzīmē aizsargzemējuma vada savienojuma atrašanās vietu.

Dzīvības apdraudējums augsta sprieguma dēļ invertorā, jāievēro
5minūšu gaidīšanas laiku

Spriegumu vadošajās daļās invertora iekšienē ir augsts spriegums, kas var
radīt dzīvībai bīstamus elektriskās strāvas triecienus. Pirms veicat jebkādus
darbus ar invertoru, vispirms atslēdziet to no strāvas.

4 ES atbilstības deklarācija

atbilstīgi ES direktīvām

• Elektromagnētiskā savietojamība, 2014/30/ES (29.3.2014L96/79–

106) (EMS)

• Zemspriegums, 2014/35/ES (29.3.2014L96/357–374)

• Radioiekārtas un telekomunikāciju termināļa iekārtas, 1999/05/EK
(R&TTE)

Ar šo SMA Solar Technology AG apliecina, ka šajā dokumentā aprakstītie sprieguma invertori
atbilst iepriekš minēto direktīvu pamatprasībām un citiem attiecīgajiem noteikumiem. Pilno ES
atbilstības deklarāciju skatīt vietnē www.SMA-Solar.com.

3 Simboli

SMA Solar Technology AG

Īsā pamācībaSBS25-1VL-10-IS-xx-1578

LATVISKI

1 Toelichting bij dit document

1.1 Geldigheid

Dit document is geldig voor het apparaattype "SBS2.5-1VL-10" (Sunny Boy Storage 2.5) vanaf
firmwareversie 02.02.01.R.

1.2 Opbouw

Dit document is verdeeld in een tekstgedeelte en een taalneutraal gedeelte.
Het tekstgedeelte bevat algemene en veiligheidsrelevante informatie over het product in

verschillende talen. Het tekstgedeelte kan worden herkend aan de index aan de rand van de
bladzijden.

Het taalneutrale gedeelte omschrijft in grafische vorm de stappen voor het installeren en de
inbedrijfstelling van het product. Het taalneutrale gedeelte bevindt zich achter het tekstgedeelte en
is herkenbaar aan de grijze rand langs de bladzijden. Voer de in het taalneutrale gedeelte grafisch
weergegeven handelingen in de aangegeven volgorde uit en volg alle aanwijzingen op.

De nieuwste versie van dit document evenals de uitgebreide handleiding voor installeren,
inbedrijfstelling, configuratie en buitenbedrijfstelling vindt u in pdf-formaat op www.SMA-Solar.com.

1.3 Doelgroep

De in dit document beschreven werkzaamheden mogen uitsluitend door vakmensen worden
uitgevoerd. De vakmensen moeten over de volgende kwalificaties beschikken:

• kennis over het functioneren en het bedienen van een omvormer en van lithium-ion-batterijen

• geschoold in de omgang met de gevaren en risico’s bij het installeren en bedienen van
elektrische apparaten, lithium-ion-batterijen en installaties

• opgeleid voor de installatie en inbedrijfstelling van elektrische apparaten en installaties

• kennis van de geldende normen en richtlijnen

• kennis over en naleving van dit document, inclusief alle veiligheidsaanwijzingen

• kennis over en naleving van de documenten van de fabrikant van de batterijen, inclusief alle
veiligheidsaanwijzingen

1.4 Aanvullende informatie

Links naar pagina's met meer informatie vindt u op www.SMA-Solar.com:

Documenttitel Documenttype

Montage, elektrische aansluiting, inbedrijfstelling, bediening, config­uratie, reiniging, zoeken naar fouten, buiten bedrijf stellen en techni­sche gegevens.

Bedieningshandleiding

"Overview of approved lithium-ion batteries"
Overzicht van de vrijgegeven lithium-ion-batterijen

Technische informatie

1 Toelichting bij dit document

SMA Solar Technology AG

Beknopte handleiding 79SBS25-1VL-10-IS-xx-15

NEDERLANDS

Documenttitel Documenttype

"Rendement en derating"
Rendement en derating-gedrag van omvormers van het type

SunnyBoy, SunnyTripower en SunnyMiniCentral

Technische informatie

"Criteria voor de selectie van een aardlekbeveiliging"
Criteria voor de selectie van een aardlekbeveiliging

Technische informatie

"Leidingbeveiligingsschakelaar"
Dimensionering van geschikte leidingbeveiligingsschakelaars voor

omvormers onder PV-specifieke omstandigheden

Technische informatie

"Application for SMAGridGuard Code" Formulier
"Webconnect-installaties in SunnyPortal"

Registratie in de Sunny Portal

Gebruiksaanwijzing

"SMA Modbus®-Schnittstelle" (SMA Modbus®-interface)
Informatie over de inbedrijfstelling en configuratie van de SMA

Modbus-interface

Technische informatie

"SunSpec® Modbus®-Schnittstelle" (SunSpec® Modbus®-interface)
Informatie over de inbedrijfstelling en configuratie van de SunSpec

Modbus-interface

Technische informatie

"SMA Modbus® Interface"
Lijst van SMA Modbus-registers voor het specifieke product

Technische informatie

"SunSpec® Modbus® Interface"
Lijst van SunSpec Modbus-registers voor het specifieke product

Technische informatie

"Meetwaarden en parameters"
Overzicht van alle bedrijfsparameters van de omvormer en hun in-

stelmogelijkheden

Technische informatie

2 Veiligheid

2.1 Reglementair gebruik

De Sunny Boy Storage is een eenfasige, AC-gekoppelde batterij-omvormer voor parallel
netwerkbedrijf. De Sunny Boy Storage vormt de door een batterij geleverde gelijkstroom om in
netcompatibele wisselstroom. De Sunny Boy Storage vormt samen met een lithium-ion-batterij en
een energiemeter een systeem voor de optimalisering van het eigen verbruik.

De Sunny Boy Storage mag alleen in combinatie met een door SMASolarTechnologyAG
vrijgegeven, intrinsiek veilige lithium-ion-batterij worden gebruikt. Een actuele lijst van de door
SMASolarTechnologyAG vrijgegeven batterijen vindt u op www.SMA-Solar.com.

2 Veiligheid

SMA Solar Technology AG

Beknopte handleidingSBS25-1VL-10-IS-xx-1580

NEDERLANDS

De lithium-ion-batterij moet voldoen aan de ter plaatse geldende normen en richtlijnen en intrinsiek
veilig zijn (toelichting over het veiligheidsconcept van een batterij-omvormer van
SMASolarTechnologyAG vindt u in de technische informatie "SMA Flexible Storage System ­Detailed explanations of the safety concept"). Het batterijbeheer van de gebruikte lithium-ion­batterij moet compatibel zijn met de Sunny Boy Storage. Het batterijspanningsbereik moet volledig
binnen het toegestane ingangsspanningsbereik van de Sunny Boy Storage liggen. De maximaal
toegestane DC-ingangsspanning van de Sunny Boy Storage mag niet worden overschreden.

De Sunny Boy Storage is geschikt voor binnen- en buitengebruik.
De Sunny Boy Storage is niet geschikt voor de stroomvoorziening van vitale medische apparatuur.

Een stroomuitval mag niet tot lichamelijk letsel leiden.
Het toegestane operationele bereik en de installatievereisten van alle componenten moeten te allen

tijde worden aangehouden.
Het product mag alleen worden gebruikt in landen waarvoor het is toegelaten of waarvoor het

door SMASolarTechnologyAG en de netwerkexploitant is vrijgegeven.
Het product is ook toegelaten voor de Australische markt en mag in Australië worden gebruikt. Als

een DRM-ondersteuning is vereist, mag de omvormer alleen samen met een Demand Response
Enabling Device (DRED) worden gebruikt. Op die manier zorgt u ervoor dat de omvormer de
commando's voor de begrenzing van het werkelijk vermogen van de netwerkexploitant in elk geval
uitvoert. De omvormer en het Demand Response Enabling Device (DRED) moeten op hetzelfde
netwerk zijn aangesloten en de Modbus-interface van de omvormer moet zijn geactiveerd en de
TCP-server moet zijn ingesteld.

Gebruik het product uitsluitend conform de aanwijzingen van de bijgevoegde documentatie en
conform de plaatselijke normen en richtlijnen. Andere toepassingen kunnen tot persoonlijk letsel of
materiële schade leiden.

Wijzigingen van het product, bijvoorbeeld veranderingen of montage van onderdelen, zijn alleen
toegestaan met uitdrukkelijke schriftelijke toestemming van SMASolarTechnologyAG. Als er niet
goedgekeurde wijzigingen worden uitgevoerd, vervalt de garantie en in de meeste gevallen ook
de typegoedkeuring. SMASolarTechnologyAG is in geen geval aansprakelijk voor schade die
door zulke wijzigingen is ontstaan.

Elke vorm van gebruik die niet overeenkomt met het onder reglementair gebruik omschreven
gebruik, wordt als niet-reglementair gebruik beschouwd.

De meegeleverde documentatie maakt deel uit van het product. De documentatie moet worden
gelezen, in acht worden genomen en op een altijd toegankelijke plek worden bewaard.

Het typeplaatje moet permanent op het product zijn aangebracht.

2.2 Veiligheidsaanwijzingen

Dit hoofdstuk bevat veiligheidsaanwijzingen die bij alle werkzaamheden aan en met het product in
acht genomen moeten worden.

Lees dit hoofdstuk aandachtig door en neem altijd alle veiligheidsaanwijzingen in acht om
lichamelijk letsel of materiële schade te voorkomen en een lange levensduur van het product te
garanderen.

2 Veiligheid

SMA Solar Technology AG

Beknopte handleiding 81SBS25-1VL-10-IS-xx-15

NEDERLANDS

Levensgevaarlijke elektrische schok door onder spanning staande DC-kabels bij de
batterij

De DC-kabels die aan een batterij zijn aangesloten staan onder spanning. Contact met de DC­leidingen of spanningvoerende onderdelen veroorzaakt levensgevaarlijke elektrische schokken.

• Raak geen blootliggende kabeluiteinden aan.

• Raak de DC-leidingen niet aan.

• Raak geen onder spanning staande onderdelen aan.

• Laat de omvormer en de batterij uitsluitend monteren, installeren en in bedrijf stellen door
vakmensen met de juiste kwalificaties.

• Volg alle veiligheidsaanwijzingen van de batterijfabrikant op.

• Voordat er werkzaamheden aan de omvormer en aan de batterij worden verricht, moet de
omvormer altijd op de in dit document beschreven manier spanningsvrij worden
geschakeld.

• Laat fouten uitsluitend door vakmensen verhelpen.

Risico op lichamelijk letsel door kortsluitstromen

Kortsluitstromen van de batterij kunnen grote hitte en vlambogen veroorzaken. Hierdoor kunnen
verbrandingen of oogletsel door lichtflitsen worden veroorzaakt.

• Verwijder horloges, ringen en andere metalen objecten.

• Gebruik geïsoleerd gereedschap.

• Leg geen gereedschap of metalen voorwerpen op de batterij.

Verbrandingsgevaar door hete onderdelen van de behuizing

Tijdens gebruik kunnen onderdelen van de behuizing heet worden.

• Monteer de omvormer zodanig dat hij tijdens bedrijf niet per ongeluk kan worden
aangeraakt.

Beschadiging van de omvormer door het gebruik van reinigingsmiddelen

• Als de omvormer vuil is, mag u de behuizing, de behuizingsdeksel, het typeplaatje en de
leds uitsluitend met water zonder zeep en een doek reinigen.

2 Veiligheid

SMA Solar Technology AG

Beknopte handleidingSBS25-1VL-10-IS-xx-1582

NEDERLANDS

3 Symbolen

Levensgevaar door elektrische schok

Het product werkt met hoge spanningen. Alle werkzaamheden aan het
product mogen uitsluitend door elektromonteurs worden uitgevoerd.

Verbrandingsgevaar door heet oppervlak

Het product kan tijdens gebruik heet worden. Vermijd aanraking tijdens
gebruik. Laat het product voldoende afkoelen voordat u werkzaamheden
uitvoert.

Opgelet

Dit symbool waarschuwt voor algemene gevaren. In dit geval geeft het
aan dat de omvormer extra moet worden geaard als ter plaatse een extra
aarding of een potentiaalvereffening vereist is.

Aardleiding

Dit symbool markeert de plaats voor de aansluiting van een aardleiding.

Levensgevaar door hoge spanningen in de omvormer, houd een
wachttijd van 5 minuten aan.

Op de spanningvoerende onderdelen aan de binnenkant van de
omvormer staan hoge spanningen die levensgevaarlijke elektrische
schokken kunnen veroorzaken. Maak de omvormer altijd spanningsvrij vo­ordat u er werkzaamheden aan verricht.

4 EU-markering van overeenstemming

conform de EU-richtlijnen

• Elektromagnetische compatibiliteit 2014/30/EU (29.3.2014 L
96/79-106) (EMC)

• Laagspanning 2014/35/EU (29.3.2014 L 96/357-374) (LSR)

• Radioapparatuur en telecommunicatie-eindapparatuur 1999/05/EG
(R&TTE)

Hiermee verklaart SMASolarTechnologyAG dat de in dit document beschreven omvormers in
overeenstemming zijn met de wezenlijke vereisten en andere relevante bepalingen van de
bovengenoemde richtlijnen. De volledige EU-markering van overeenstemming vindt u op
www.SMA-Solar.com.

3 Symbolen

SMA Solar Technology AG

Beknopte handleiding 83SBS25-1VL-10-IS-xx-15

NEDERLANDS

1 Informacje na temat niniejszego dokumentu

1.1 Zakres obowiązywania

Niniejszy dokument dotyczy typu urządzenia „SBS2.5-1VL-10” (Sunny Boy Storage 2.5) z
oprogramowaniem sprzętowym w wersji 02.02.01.R lub nowszej.

1.2 Układ

Niniejszy dokument składa się z części językowej oraz części neutralnej językowo.
Część językowa zawiera sformułowane w różnych językach informacje ogólne o produkcie oraz

informacje dotyczące bezpieczeństwa produktu. Część językową można rozpoznać po
umieszczonym na brzegu strony rejestrze.

Część neutralna językowo przedstawia w formie graficznej kroki wymagane w celu instalacji i
uruchomienia produktu. Część neutralna językowo znajduje się za częścią językową i wyróżnia ją
brzeg strony w kolorze szarym. Czynności przedstawione graficznie w neutralnej językowo części
dokumentu należy wykonywać w określonej kolejności i przy przestrzeganiu wszystkich
wskazówek.

Aktualna wersja dokumentu oraz szczegółowa instrukcja instalacji, uruchomienia, konfiguracji i
wyłączenia urządzenia w formacie PDF są dostępne pod następującym adresem www.SMA­Solar.com.

1.3 Grupa docelowa

Opisane w niniejszym dokumencie czynności mogą wykonywać wyłącznie wykwalifikowani
specjaliści. Specjaliści muszą posiadać następujące kwalifikacje:

• Znajomość zasady działania oraz eksploatacji falownika i akumulatorów litowo-jonowych

• Odbyte szkolenie w zakresie niebezpieczeństw izagrożeń mogących wystąpić podczas
montażu oraz obsługi urządzeń iinstalacji elektrycznych oraz akumulatorów litowo-jonowych

• Wykształcenie w zakresie montażu oraz uruchamiania urządzeń iinstalacji elektrycznych

• Znajomość obowiązujących norm i dyrektyw

• Znajomość i przestrzeganie treści niniejszego dokumentu wraz ze wszystkimi wskazówkami
dotyczącymi bezpieczeństwa

• Znajomość i przestrzeganie treści dokumentacji producenta akumulatora wraz ze wszystkimi
wskazówkami dotyczącymi bezpieczeństwa

1.4 Dalsze informacje

Odysłacze do dalszych informacji znajdują się na stronie internetowej pod adresem www.SMA­Solar.com:

Tytuł dokumentu Rodzaj dokumentu

Montaż, podłączenie elektryczne, uruchomienie, obsługa, konfigu­racja, czyszczenie, diagnostyka usterek, wyłączenie z eksploatacji i
dane techniczne

Instrukcja eksploatacji

1 Informacje na temat niniejszego dokumentu

SMA Solar Technology AG

Skrócona instrukcjaSBS25-1VL-10-IS-xx-1584

POLSKI

Tytuł dokumentu Rodzaj dokumentu

"Overview of approved lithium-ion batteries"
Wykaz dopuszczonych akumulatorów litowo-jonowych

Informacja techniczna

„Efficiency and Derating"
Sprawność oraz redukcja parametrów znamionowych falowników

typu Sunny Boy, Sunny Tripower i Sunny Mini Central

Informacja techniczna

„Criteria for Selecting a Residual-Current Device”
Criteria for Selecting a Residual-Current Device

Informacja techniczna

„Miniature Circuit-Breaker”
Zwymiarowanie i dobór odpowiedniego wyłącznika nadmiarowo-

prądowego do falownika przy uwzględnieniu specyficznych
warunków związanych z instalacją fotowoltaiczną

Informacja techniczna

„Application for SMA Grid Guard Code” Formularz
„Webconnect Plants in Sunny Portal"

Rejestracja na Sunny Portal

Instrukcja obsługi

„SMA Modbus® Interface"
Informacje dotyczące uruchamiania i konfiguracji interfejsu SMA

Modbus

Informacja techniczna

„SunSpec® Modbus® Interface"
Informacje dotyczące uruchamiania i konfiguracji interfejsu SunSpec

Modbus

Informacja techniczna

„SMA Modbus® Interface"
Lista rejestrów produktowych SMA Modbus

Informacja techniczna

„SunSpec® Modbus® Interface"
Lista rejestrów produktowych SunSpec Modbus

Informacja techniczna

"Parameter und Messwerte"
Zestawienie parametrów użytkowych falownika i dostępne ustaw-

ienia

Informacja techniczna

2 Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Sunny Boy Storage jest 1-fazowym falownikiem sprzężonym z siecią AC wyposażonym akumulator
i przeznaczonym do równoległej pracy z siecią. Sunny Boy Storage przekształca prąd stały
zasilany z akumulatora w prąd przemienny o parametrach wymaganych przez sieć. Sunny Boy
Storage wraz z akumulatorem litowo-jonowym oraz licznikiem energii tworzy system do
optymalizacji zużycia energii na potrzeby własne.

2 Bezpieczeństwo

SMA Solar Technology AG

Skrócona instrukcja 85SBS25-1VL-10-IS-xx-15

POLSKI

Sunny Boy Storage wolno używać wyłącznie z samobezpiecznymi akumulatorami litowo-jonowymi
posiadającymi akceptację firmy SMA Solar Technology AG. Aktualna lista akumulatorów
akceptowanych przez firmę SMA Solar Technology AG znajduje się na stronie www.SMA­Solar.com.

Akumulator litowo-jonowy musi spełniać normy i wytyczne obowiązujące w miejscu eksploatacji i
byś samobezpieczny (opis koncepcji bezpieczeństwa falownika z akumulatorem firmy SMA Solar
Technology AG zawiera informacja techniczna "SMA Flexible Storage System - Detailed
explanations of the safety concept"). System zarządzania pracą użytego akumulatora litowo­jonowego musi być kompatybilny z urządzeniem Sunny Boy Storage. Cały zakres napięcia
akumulatora musi całkowicie znajdować się w zakresie dopuszczalnego napięcia wejściowego
urządzenia Sunny Boy Storage. Nie wolno przekraczać maksymalnie dopuszczalnego napięcia
wejściowego DC w urządzeniu Sunny Boy Storage.

Urządzenie Sunny Boy Storage jest przeznaczone do użytkowania zarówno na zewnątrz, jak
iwewnątrz budynków.

Urządzenie Sunny Boy Storage nie jest przeznaczone do zasilania urządzeń medycznych
podtrzymujących życie. Przerwa w zasilaniu energią elektryczną może doprowadzić do szkód
osobowych.

Należy bezwarunkowo przestrzegać dozwolonego zakresu roboczego oraz wymagań
związanych z instalacją dla wszystkich komponentów.

Produkt wolno używać wyłącznie w tych krajach, w których posiada on homologację krajową lub
zezwolenie wydane przez firmę SMA Solar Technology AG i operatora sieci przesyłowej.

Produkt posiada również homologację na rynek australijski i wolno go używać w Australii. Jeśli
wymagana jest obsługa systemów DRM, falownik wolno używać tylko wraz z urządzeniem do
zarządzania zapotrzebowaniem na moc (DRED). Jest to gwarancją stosowania przez falownik
poleceń sterowniczych ograniczania mocy czynnej ze strony operatora sieci przesyłowej. Falownik
i urządzenie DRED muszą być podłączone do tej samej sieci, interfejs Modbus falownika musi być
włączony oraz należy wprowadzić ustawienia serwera TCP.

Produkt wolno stosować wyłącznie w sposób opisany w załączonych dokumentach i zgodnie z
normami oraz wytycznymi obowiązującymi w miejscu montażu. Używanie produktu w inny sposób
może spowodować szkody osobowe lub materialne.

Wprowadzanie zmian w produkcie, na przykład poprzez jego modyfikację lub przebudowę,
wymaga uzyskania jednoznacznej zgody firmy SMA Solar Technology AG w formie pisemnej.
Wprowadzanie zmian w produkcie bez uzyskania stosownej zgody prowadzi do utraty gwarancji
i rękojmi oraz z reguły do utraty ważności pozwolenia na eksploatację. Wyklucza się
odpowiedzialność firmy SMA Solar Technology AG za szkody powstałe wskutek wprowadzania
tego rodzaju zmian.

Użytkowanie produktu w sposób inny niż określony w punkcie „Użytkowanie zgodne z
przeznaczeniem” jest uważane za niezgodne z przeznaczeniem.

Dołączone dokumenty stanowią integralną część produktu. Dokumenty te należy przeczytać,
przestrzegać ich treści i przechowywać miejscu, w którym będą zawsze łatwo dostępne.

Tabliczka znamionowa musi znajdować się na stałe na urządzeniu.

2 Bezpieczeństwo

SMA Solar Technology AG

Skrócona instrukcjaSBS25-1VL-10-IS-xx-1586

POLSKI

2.2 Wskazówki dotyczące bezpieczeństwa

W niniejszym rozdziale zawarte są wskazówki dotyczące bezpieczeństwa, których należy
przestrzegać podczas wykonywania wszystkich prac przy produkcie i za pomocą produktu.

Aby uniknąć powstania szkód osobowych i materialnych oraz zapewnić długi okres użytkowania
produktu, należy dokładnie przeczytać ten rozdział i zawsze przestrzegać wszystkich wskazówek
dotyczących bezpieczeństwa.

Zagrożenie niebezpiecznym dla życia porażeniem prądem elektrycznym przez
znajdujące się pod napięciem kable DC akumulatora

Podłączone do akumulatora kable DC znajdują się pod napięciem. Dotknięcie przewodów
stałonapięciowych (DC) lub elementów będących pod napięciem prowadzi do niebezpiecznego
dla życia porażenia prądem elektrycznym.

• Nie wolno dotykać odsłoniętych końcówek przewodów.

• Nie wolno dotykać przewodów DC.

• Nie wolno dotykać elementów będących pod napięciem.

• Montaż, instalację i uruchomienie falownika i akumulatora wolno wykonywać wyłącznie
specjalistom posiadającym odpowiednie kwalifikacje.

• Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa podanych
przez producenta akumulatora.

• Przed wykonywaniem jakichkolwiek prac przy falowniku i akumulatorze należy odłączyć
falownik spod napięcia, postępując zgodnie z opisem zawartym w niniejszym dokumencie.

• Usuwanie usterek należy powierzać wyłącznie specjalistom.

Zagrożenie odniesieniem obrażeń przez prąd zwarciowy

Prądy zwarciowe w akumulatorze mogą prowadzić do powstania łuku elektrycznego i emisji
gorąca. Może to być przyczyną oparzeń lub uszkodzenia wzroku przez łuk świetlny.

• Nie należy nosić zegarków, pierścionków ani innych metalowych przedmiotów.

• Należy stosować izolowane narzędzia.

• Na akumulatorze nie wolno odkładać żadnych narzędzi ani metalowych części.

Niebezpieczeństwo poparzenia się o gorące elementy obudowy

Podczas pracy elementy obudowy mogą się mocno nagrzać.

• Falownik należy zamontować w taki sposób, aby uniemożliwić jego przypadkowe
dotknięcie podczas eksploatacji.

2 Bezpieczeństwo

SMA Solar Technology AG

Skrócona instrukcja 87SBS25-1VL-10-IS-xx-15

POLSKI

Zagrożenie uszkodzeniem falownika wskutek używania środków czyszczących

• W przypadku zabrudzenia obudowę, pokrywę obudowy, tabliczkę znamionową i diody
LED wolno wyczyścić wyłącznie przy użyciu czystej wody i ściereczki.

3 Symbole

Zagrożenie życia wskutek porażenia prądem elektrycznym

Produkt pracuje pod wysokim napięciem. Wszystkie prace przy produkcie
mogą wykonywać wyłącznie profesjonalni elektrycy.

Niebezpieczeństwo poparzenia się o gorącą powierzchnię

Podczas pracy produkt może się bardzo rozgrzać. Nie dotykać falown­ika, gdy jest on włączony. Przed przystąpieniem do wykonywania ja­kichkolwiek prac należy poczekać na odpowiednie schłodzenie się pro­duktu.

Uwaga

Ten symbol ostrzega przed ogólnymi zagrożeniami. W tym przypadku in­formuje on o konieczności dodatkowego uziemienia falownika, jeśli w
miejscu instalacji produktu wymagane jest stosowanie dodatkowego prze­wodu uziemiającego lub wyrównanie potencjału.

Przewód ochronny

Ten symbol oznacza miejsce, w którym należy podłączyć przewód
ochronny.

Zagrożenie życia wskutek występowania w falowniku wysokiego
napięcia - należy poczekać 5 minut.

W położonych wewnątrz falownika, będących pod napięciem elemen­tach występuje wysokie napięcie, które może doprowadzić do zagroże­nia życia wskutek porażenia prądem elektrycznym. Przed przystąpieniem
do jakichkolwiek prac przy falowniku należy odłączyć go od napięcia.

4 Deklaracja zgodności UE

zgodna z wymogami dyrektyw UE

• Dyrektywa dotycząca kompatybilności elektromagnetycznej 2014/30/
UE (29.3.2014 L 96/79-106) (EMC)

• Dyrektywa niskonapięciowa 2014/35/UE (29.3.2014 L 96/357-374)
(LVD)

• Dyrektywa 1999/05/WE w sprawie urządzeń radiowych i końcowych
urządzeń telekomunikacyjnych (R&TTE)

3 Symbole

SMA Solar Technology AG

Skrócona instrukcjaSBS25-1VL-10-IS-xx-1588

POLSKI

Firma SMA Solar Technology AG oświadcza niniejszym, że falowniki opisane w niniejszym
dokumencie spełniają zasadnicze wymagania i inne istotne wymogi określone przez ww.
dyrektywy. Pełna deklaracja zgodności UE znajduje się pod adresem www.SMA-Solar.com.

3 Symbole

SMA Solar Technology AG

Skrócona instrukcja 89SBS25-1VL-10-IS-xx-15

POLSKI

1 Observações relativas a este documento

1.1 Aplicabilidade

Este documento é válido para o modelo de aparelho "SBS2.5-1VL-10" (Sunny Boy Storage 2.5) a
partir da versão de firmware 02.02.01.R.

1.2 Apresentação

Este documento está dividido em duas partes: uma com textos em vários idiomas e outra com
ilustrações comuns a todos.

A parte de texto contém informações gerais e relevantes para a segurança relativas ao produto,
apresentando os diversos idiomas sequencialmente. Esta parte é facilmente identificada pelos
separadores na margem das páginas.

A parte gráfica apresenta ilustrações das etapas de instalação e colocação em serviço do
produto. Esta parte vem depois da parte dos textos e é facilmente identificada pela margem
cinzenta das páginas. Execute as operações representadas na parte gráfica do documento,
seguindo a ordem indicada e respeitando todas as instruções.

A actual versão deste documento, bem como o manual completo de instalação, colocação em
serviço, configuração e colocação fora de serviço estão disponíveis no formato PDF em
www.SMA-Solar.com.

1.3 Grupo-alvo

As actividades descritas neste documento só podem ser executadas por técnicos especializados.
Os técnicos especializados devem ter as seguintes qualificações:

• Conhecimento sobre o funcionamento e a operação de um inversor e de baterias de iões de
lítio.

• Formação sobre perigos e riscos na instalação e operação de sistemas, baterias de iões de
lítio e aparelhos eléctricos

• Formação sobre a instalação e colocação em serviço de aparelhos e sistemas eléctricos

• Conhecimento sobre as normas e directivas em vigor

• Conhecimento e cumprimento deste documento, incluindo todos os avisos de segurança

• Conhecimento e cumprimento dos documentos do fabricante da bateria, incluindo todos os
avisos de segurança

1.4 Informações adicionais

Encontrará hiperligações para informações adicionais em www.SMA-Solar.com:

Título do documento Tipo de documento

Montagem, ligação eléctrica, colocação em serviço, operação,
configuração, limpeza, localização de erros, colocação fora de
serviço e dados técnicos

Instruções de serviço

1 Observações relativas a este documento

SMA Solar Technology AG

Instruções sumáriasSBS25-1VL-10-IS-xx-1590

PORTUGUÊS

Título do documento Tipo de documento

"Overview of approved lithium-ion batteries"
Listagem das baterias de iões de lítio homologadas

Informação técnica

"Grau de rendimento e derating"
Rendimentos e comportamento de derating dos inversores do mod-

elo Sunny Boy, Sunny Tripower e Sunny Mini Central

Informação técnica

"Critérios para a selecção de um dispositivo diferencial"
Critérios para a selecção de um dispositivo diferencial

Informação técnica

"Disjuntor"
Dimensionamento e selecção de um disjuntorCA adequado para

inversores sob influências específicas da energia fotovoltaica

Informação técnica

"Application for SMA Grid Guard Code" Formulário
"Sistemas Webconnect no Sunny Portal"

Registo no Sunny Portal

Manual de utilização

"SMA Modbus®-Schnittstelle" (interface SMA Modbus®)
Informações sobre a colocação em serviço e configuração da inter-

face SMA Modbus

Informação técnica

"Interface Modbus® SunSpec®"
Informações sobre a colocação em serviço e configuração da inter-

face SunSpec Modbus

Informação técnica

"Interface SMA Modbus®"
Lista com os registos SMA Modbus específicos do produto

Informação técnica

"Interface Modbus® SunSpec®"
Lista com os registos SunSpec Modbus específicos do produto

Informação técnica

Valores de medição e parâmetros
Vista geral de todos os parâmetros operacionais do inversor e re-

spectivas possibilidades de configuração

Informação técnica

2 Segurança

2.1 Utilização prevista

O Sunny Boy Storage é um inversor monofásico com bateria, ligado à corrente alternada e
concebido para o funcionamento paralelo à rede. O Sunny Boy Storage converte a corrente
contínua fornecida por uma bateria em corrente alternada adequada à rede. O Sunny Boy
Storage, juntamente com uma bateria de iões de lítio e o contador de energia, forma um sistema
para optimização do autoconsumo.

2 Segurança

SMA Solar Technology AG

Instruções sumárias 91SBS25-1VL-10-IS-xx-15

PORTUGUÊS

O Sunny Boy Storage só pode ser operado em conjugação com uma bateria de iões de lítio de
segurança intrínseca e aprovada pela SMA Solar Technology AG. Uma lista actualizada de
baterias aprovadas pela SMA Solar Technology AG pode ser consultada em www.SMA­Solar.com.

A bateria de iões de lítio tem de cumprir as normas e directivas em vigor no local e ser de
segurança intrínseca (para esclarecimentos relativos ao conceito de segurança de um inversor com
bateria da SMA Solar Technology AG, ver informação técnica "SMA Flexible Storage System ­Detailed explanations of the safety concept"). A gestão da bateria de iões de lítio utilizada tem de
ser compatível com o Sunny Boy Storage. Todo o intervalo de tensão da bateria tem de estar
completamente dentro do intervalo admissível para a tensão de entrada do Sunny Boy Storage. A
tensão de entradaCC máxima admissível do Sunny Boy Storage não pode ser excedida.

O Sunny Boy Storage é adequado à utilização no exterior e no interior.
O Sunny Boy Storage não é adequado para a alimentação de aparelhos médicos de suporte de

vida. Uma falha de corrente não pode originar quaisquer danos em pessoas.
As condições operacionais e os requisitos de instalação de todos os componentes têm de ser

sempre respeitados.
O produto só pode ser utilizado em países para os quais esteja homologado ou para os quais

tenha sido aprovado pela SMA Solar Technology AG e pelo operador da rede.
O produto também está homologado para mercado australiano e pode ser utilizado na Austrália.

Se for exigida a compatibilidade DRM, o inversor só pode ser utilizado conjuntamente com um
Demand Response Enabling Device (DRED). Deste modo fica assegurado que o inversor
implementa sempre as ordens de limitação da potência activa emitidas pelo operador da rede. O
inversor e o Demand Response Enabling Device (DRED) têm de estar ligados à mesma rede, a
interface Modbus do inversor tem de estar activada e o servidor TCP tem de estar configurado.

Utilizar o produto exclusivamente de acordo com as indicações da documentação em anexo e as
normas e directivas em vigor no local de instalação. Qualquer outra utilização pode resultar em
danos físicos ou materiais.

Intervenções no produto, p.ex., modificações e conversões, só são permitidas se tal for
expressamente autorizado, por escrito, pela SMA Solar Technology AG. Intervenções não
autorizadas têm como consequência a cessação dos direitos relativos à garantia, bem como, em
regra, a anulação da licença de operação. A SMA Solar Technology AG não assume qualquer
responsabilidade por danos resultantes de tais intervenções.

Qualquer outra utilização do produto, que não se encontre descrita como utilização prevista, é
considerada como desadequada e indevida.

Os documentos fornecidos são parte integrante do produto. Os documentos têm de ser lidos,
respeitados e guardados sempre em local acessível.

A placa de identificação tem de estar sempre afixada no produto.

2.2 Avisos de segurança

Este capítulo contém avisos de segurança que têm de ser sempre respeitados em todos os
trabalhos no e com o produto.

Para evitar danos pessoais e materiais e para garantir um funcionamento duradouro do produto,
leia este capítulo com atenção e siga sempre todos os avisos de segurança.

2 Segurança

SMA Solar Technology AG

Instruções sumáriasSBS25-1VL-10-IS-xx-1592

PORTUGUÊS

Perigo de morte devido a choque eléctrico provocado por cabosCC condutores de
tensão na bateria.

Os cabosCC que estejam ligados a uma bateria encontram-se sob tensão. Tocar nos condutores
de corrente contínua ou em peças condutoras de tensão origina choques eléctricos
extremamente perigosos.

• Não entrar em contacto com extremidades de cabos a descoberto.

• Não tocar nos condutoresCC.

• Não tocar em componentes condutores de tensão.

• O inversor e a bateria devem ser montados, instalados e colocados em funcionamento
exclusivamente por técnicos especializados devidamente qualificados.

• Respeitar todos os avisos de segurança do fabricante da bateria.

• Antes de qualquer trabalho no inversor e na bateria, colocar sempre o inversor sem tensão
conforme descrito neste documento.

• Caso ocorra um erro, este deverá ser solucionado exclusivamente por técnicos
especializados.

Perigo de ferimentos devido a correntes de curto-circuito

Correntes de curto-circuito da bateria podem gerar calor e originar arcos eléctricos. Isto pode
resultar em queimaduras e lesões oculares provocadas pelo relâmpago.

• Não usar relógios, anéis e outros objectos metálicos.

• Utilizar ferramentas com isolamento.

• Não pousar quaisquer ferramentas ou peças metálicas sobre a bateria.

Perigo de queimaduras devido a partes da caixa quentes

Partes da caixa podem ficar quentes durante o funcionamento.

• Montar o inversor de forma a não ser possível tocar-lhe inadvertidamente durante o seu
funcionamento.

Danos no inversor devido à utilização de produtos de limpeza

• Se o inversor estiver sujo, limpar a caixa, a tampa da caixa, a placa de identificação e os
LED exclusivamente com água limpa e um pano.

2 Segurança

SMA Solar Technology AG

Instruções sumárias 93SBS25-1VL-10-IS-xx-15

PORTUGUÊS

3 Símbolos

Perigo de morte devido a choque eléctrico

O produto funciona com tensões elevadas. A execução de todo e qual­quer trabalho no produto só é permitida a técnicos electricistas.

Perigo de queimaduras devido a superfície quente

O produto pode atingir temperaturas elevadas durante o funcionamento.
Evite tocar nele enquanto estiver a funcionar. Deixe o produto arrefecer o
suficiente antes de iniciar qualquer trabalho.

Atenção

Este símbolo alerta para perigos gerais. Neste caso, ele indica que o in­versor tem de ser ligado adicionalmente à terra se no local for exigida
uma ligação adicional à terra ou uma ligação equipotencial.

Condutor de protecção

Este símbolo identifica o local para a ligação de um condutor de pro­tecção.

Perigo de morte devido a tensões elevadas no inversor. Respeitar
o tempo de espera de 5minutos

Nos componentes condutores de tensão no interior do inversor existem
tensões elevadas que podem causar choques eléctricos muito perigosos.
Antes de qualquer trabalho no inversor, colocá-lo sempre sem tensão.

4 Declaração de conformidade UE

nos termos das directivasUE

• Compatibilidade electromagnética 2014/30/UE (29.3.2014 L
96/79-106) (CEM)

• Baixa tensão 2014/35/UE (29.3.2014 L 96/357-374) (DBT)

• Equipamentos de rádio e equipamentos terminais de telecomunicações
1999/05/CE (R&TTE)

A SMA Solar Technology AG declara, por este meio, que os inversores descritos neste documento
cumprem os requisitos essenciais e outras disposições relevantes das directivas acima
mencionadas. A declaração de conformidadeUE completa encontra-se em www.SMA-Solar.com.

3 Símbolos

SMA Solar Technology AG

Instruções sumáriasSBS25-1VL-10-IS-xx-1594

PORTUGUÊS

1 Indicaţii privind acest document

1.1 Domeniul de valabilitate

Acest document este valabil pentru tipul de aparat "SBS2.5-1VL-10" (Sunny Boy Storage 2.5),
începând cu versiunea de firmware 02.02.01.R.

1.2 Structura

Acest document este împărţit într-o secţiune formată preponderent din text şi o secţiune
preponderent grafică.

Secţiunea formată preponderent din text conţine informaţii cu caracter general despre produs şi
relevante pentru siguranţă, prezentate consecutiv în diverse limbi. Secţiunea formată preponderent
din text se poate recunoaşte după semnul de registru de la marginea paginii.

Secţiunea grafică descrie prin imagini etapele de instalare şi punere în funcţiune a produsului.
Secţiunea grafică este dispusă după secţiunea formată preponderent din text şi se poate
recunoaşte după marginea gri a paginii. Executaţi acţiunile reprezentate prin imagini în secţiunea
grafică, în ordinea indicată, şi respectaţi toate indicaţiile.

Versiunea actuală a acestui document, precum şi instrucţiunile detaliate pentru instalarea, punerea
în funcţiune, configurarea şi scoaterea din funcţiune sunt disponibile în format PDF la adresa
www.SMA-Solar.com.

1.3 Grupul-ţintă

Activităţile descrise în acest document se vor realiza numai de către personal de specialitate.
Personalul de specialitate trebuie să dispună de următoarele calificări:

• să cunoască modul de funcţionare şi exploatare a unui invertor şi a bateriilor litiu-ion

• să fi absolvit un instructaj cu privire la pericolele şi riscurile la instalarea şi operarea
aparatelor şi instalaţiilor electrice, precum şi a bateriilor litiu-ion

• să dispună de pregătire profesională pentru instalarea şi punerea în funcţiune a aparatelor şi
instalaţiilor electrice

• să cunoască normele şi directivele în vigoare

• să cunoască şi să respecte acest document, cu toate indicaţiile de siguranţă

• să cunoască şi să respecte documentele producătorului de baterii, cu toate indicaţiile de
siguranţă

1.4 Informaţii suplimentare

Link-uri către Informaţii suplimentare găsiţi la adresa www.SMA-Solar.com:

Titlul documentului Tipul documentului

Montaj, racord electric, punere în funcțiune, operare, configurare,
curățare, căutare erori, scoatere din funcțiune și date tehnice

Instrucţiuni de exploatare

"Overview of approved lithium-ion batteries"
Privire generală asupra bateriilor litiu-ion aprobate

Informaţii tehnice

1 Indicaţii privind acest document

SMA Solar Technology AG

Instrucţiuni pe scurt 95SBS25-1VL-10-IS-xx-15

ROMÂNĂ

Titlul documentului Tipul documentului

"Grade de randament şi derating"
Grade de randament şi comportament de derating al invertoarelor

de tipul Sunny Boy, Sunny Tripower şi Sunny Mini Central

Informaţii tehnice

"Criterii pentru selectarea unui dispozitiv de protecţie contra
curenţilor reziduali"

Criterii pentru selectarea unui dispozitiv de protecție contra
curenților reziduali

Informaţii tehnice

"Disjunctor"
Dimensionarea şi selectarea unui disjunctor AC adecvat pentru in-

vertoare sub influenţa efectelor fotovoltaice specifice

Informaţii tehnice

"Formular de comandă pentru codul SMA Grid Guard" Formular
"Instalaţii Webconnect în Sunny Portal"

Înregistrare în Sunny Portal

Instrucţiuni de utilizare

"Interfaţă Modbus® SMA"
Informații referitoare la punerea în funcțiune și configurarea interfeței

SMA Modbus

Informaţii tehnice

"SunSpec® interfaţă Modbus®"
Informații referitoare la punerea în funcțiune și configurarea interfeței

SunSpec Modbus

Informaţii tehnice

"SMA Modbus® Interface"
Liste cu registrele specifice produsului SMA Modbus

Informaţii tehnice

"SunSpec® Modbus® Interface"
Liste cu registrele specifice produsului SunSpec Modbus

Informaţii tehnice

"Parametri şi valori măsurate"
Lista tuturor parametrilor de funcţionare ai invertorului şi posibilităţile

lor de setare

Informaţii tehnice

2 Siguranţa

2.1 Utilizare conformă

Sunny Boy Storage este un invertor cu baterie monofazat, cu conexiune AC, conceput pentru
funcţionarea paralelă în reţea. Sunny Boy Storage transformă curentul continuu furnizat de o
baterie în curent alternativ care poate fi introdus în reţea. Împreună cu o baterie litiu-ion şi un contor
energetic, Sunny Boy Storage formează un sistem de optimizare a consumului propriu.

Sunny Boy Storage poate fi utilizat numai în combinaţie cu o baterie litiu-ion cu siguranţă intrinsecă
autorizată de SMA Solar Technology AG. O listă actualizată a bateriilor autorizate de SMA Solar
Technology AG găsiţi la adresa www.SMA-Solar.com.

2 Siguranţa

SMA Solar Technology AG

Instrucţiuni pe scurtSBS25-1VL-10-IS-xx-1596

ROMÂNĂ

Bateria litiu-ion trebuie să corespundă normelor şi regulamentelor valabile la faţa locului şi trebuie
să aibă siguranţă intrinsecă (pentru explicaţii despre sistemul de siguranţă al unui invertor cu
baterie de la SMA Solar Technology AG consultaţi Informaţiile tehnice "SMA Flexible Storage
System - Explicaţii privind conceptul de siguranţă"). Managementul bateriei litiu-ion folosite trebuie
să fie compatibil cu Sunny Boy Storage. Întregul interval de tensiune al bateriei trebuie să se
încadreze complet în intervalul admis de tensiuni de intrare al Sunny Boy Storage. Depăşirea
tensiunii de intrare DC maxim admise a Sunny Boy Storage este interzisă.

Invertorul Sunny Boy Storage este adecvat pentru utilizarea în exterior şi interior.
Sunny Boy Storage nu este adecvat pentru alimentarea aparatelor medicale pentru menţinerea

funcţiilor vitale. O pană de curent nu trebuie să antreneze nicio vătămare corporală.
Respectarea intervalului de funcţionare permis şi a cerinţelor de instalare este obligatorie în orice

circumstanţă, pentru toate componentele.
Produsul nu poate fi folosit decât în ţările pentru care este omologat sau pentru care este autorizat

de către SMA Solar Technology AG sau de către exploatatorul reţelei.
Produsul este autorizat şi pentru piaţa australiană, iar utilizarea lui este permisă în Australia. Dacă

este nevoie de asistenţă DRM, invertorul se va utiliza numai împreună cu un Demand Response
Enabling Device (DRED). În acest fel vă asiguraţi că invertorul îndeplineşte întotdeauna comenzile
de limitare a puterii active primite de la exploatatorul reţelei. Invertorul şi Demand Response
Enabling Device (DRED) trebuie să fie conectate la aceeaşi reţea, interfaţa modbus a invertorului
trebuie să fie activată, iar serverul TCP trebuie să fie setat.

Utilizaţi produsul exclusiv conform indicaţiilor din documentaţiile ataşate şi în conformitate cu
normele şi directivele valabile la faţa locului. O altfel de utilizare poate provoca vătămări
corporale şi daune materiale.

Intervenţiile în interiorul produsului, cum sunt modificările şi transformările, sunt permise numai cu
acordul expres, dat în scris, al SMA Solar Technology AG. Intervenţiile neautorizate duc la
anularea drepturilor de garanţie legală şi comercială, antrenând de regulă şi retragerea
autorizaţiei de funcţionare. Societatea SMA Solar Technology AG nu îşi asumă răspunderea pentru
daune cauzate de asemenea intervenţii.

Orice altă utilizare a produsului în afara celei descrise în secţiunea Utilizare conformă este
considerată neconformă.

Documentaţiile ataşate constituie parte componentă a produsului. Documentaţiile trebuie citite,
respectate şi păstrate întotdeauna la îndemână.

Plăcuţa de fabricaţie trebuie să rămână tot timpul aplicată pe produs.

2.2 Indicaţii de siguranţă

Acest capitol conţine indicaţii de siguranţă care trebuie respectate la toate lucrările efectuate la şi
cu produsul.

Pentru a evita vătămările corporale şi daunele materiale şi a garanta o funcţionare permanentă a
produsului, citiţi cu atenţie acest capitol şi respectaţi în orice moment toate indicaţiile de siguranţă.

2 Siguranţa

SMA Solar Technology AG

Instrucţiuni pe scurt 97SBS25-1VL-10-IS-xx-15

ROMÂNĂ

Pericol de moarte prin electrocutare din cauza cablurilor DC aflate sub tensiune la
nivelul bateriei

Cablurile DC conectate la baterie se află sub tensiune. Contactul cu conductorii DC sau cu
componentele purtătoare de tensiune provoacă electrocutări susceptibile să ducă la deces.

• Nu atingeţi extremităţile cablurilor cu izolaţia îndepărtată.

• Nu atingeţi conductorii DC.

• Nu atingeţi componentele aflate sub tensiune.

• Montarea, instalarea şi punerea în funcţiune a invertorului şi a bateriei nu se vor realiza
decât de către personal de specialitate, care dispune de calificarea corespunzătoare.

• Respectaţi toate indicaţiile de siguranţă ale producătorului bateriei.

• Înainte de orice fel de lucrări la invertor şi la baterie, invertorul trebuie întotdeauna scos de
sub tensiune, respectând descrierea din prezentul document.

• Când intervine o eroare, dispuneţi remedierea erorii numai de către personalul calificat.

Pericol de accidentare din cauza curenţilor de scurtcircuit

Curenţii de scurtcircuit ai bateriei pot cauza formări de căldură şi arcuri electrice. Urmarea o pot
constitui arsuri sau accidentări ale ochilor cauzate de flash-uri optice.

• Scoateţi-vă ceasurile, inelele şi alte obiecte metalice.

• Utilizaţi scule izolate.

• Nu puneţi scule sau piese metalice pe baterie.

Pericol de arsuri din cauza pieselor fierbinţi ale carcasei

Piesele carcasei pot deveni fierbinţi în timpul utilizării.

• Montaţi invertorul aşa încât să nu poată fi posibilă atingerea accidentală a acestuia în
timpul funcţionării.

Deteriorarea invertorului din cauza utilizării de detergenţi

• Dacă invertorul este murdar, curăţaţi carcasa, capacul carcasei, plăcuţa de identificare şi
LED-urile utilizând numai apă curată şi o lavetă.

2 Siguranţa

SMA Solar Technology AG

Instrucţiuni pe scurtSBS25-1VL-10-IS-xx-1598

ROMÂNĂ

3 Simboluri

Pericol de moarte prin electrocutare

Produsul lucrează cu tensiuni mari. Toate lucrările la produs se vor exe­cuta exclusiv de către electricieni calificaţi.

Pericol de arsuri din cauza suprafeţei fierbinţi

Produsul poate deveni fierbinte în timpul utilizării. Evitaţi atingerile în timpul
utilizării. Înainte de a efectua orice fel de lucrări, produsul trebuie lăsat să
se răcească suficient.

Atenţie

Acest simbol atrage atenţia asupra pericolelor generale. În acest caz
atrage atenţia asupra faptului că invertorul trebuie împământat suplimen­tar atunci când la faţa locului este necesar un al doilea conductor de pro­tecţie sau o legătură echipotenţială.

Conductor de protecţie

Acest simbol marchează locul pentru conectarea unui conductor de pro­tecţie.

Pericol de moarte din cauza tensiunilor mari din invertor. Respec­tați timpul de așteptare de 5 minute

Componentele aflate sub tensiune din interiorul invertorului prezintă tensi­uni mari care pot provoca electrocutări cu efect mortal. Înainte de orice fel
de lucrări la invertor, acesta trebuie întotdeauna scos de sub tensiune.

4 Declaraţie de conformitate UE

în sensul directivelor UE

• Compatibilitate electromagnetică 2014/30/UE
(29.3.2014L96/79-106) (CEM)

• Joasă tensiune 2014/35/UE (29.3.2014L96/357-374) (DJT)

• Echipamente radio şi echipamente terminale de telecomunicaţii
1999/05/CE (R&TTE)

Prin prezenta SMA Solar Technology AG declară că invertoarele descrise în prezentul document
sunt în concordanţă cu standardele fundamentale şi cu celelalte prevederi relevante ale directivelor
menţionate mai sus. Declaraţia de conformitate UE în întregime poate fi consultată la adresa
www.SMA-Solar.com.

3 Simboluri

SMA Solar Technology AG

Instrucţiuni pe scurt 99SBS25-1VL-10-IS-xx-15

ROMÂNĂ

1 Informácie o tomto dokumente

1.1 Rozsah platnosti

Tento dokument platí pre typy zariadení "SBS2.5-1VL-10" (SunnyBoyStorage2.5) od verzie
firmvéru 02.02.01.R.

1.2 Štruktúra

Tento dokument je rozdelený na časť vzťahujúcu sa na jazyk a na jazykovo neutrálnu časť.
Časť vzťahujúca sa na jazyk obsahuje všeobecné a dôležité bezpečnostné informácie o výrobku,

ktoré sú za sebou uvedené v rôznych jazykoch. Časť vzťahujúca sa na jazyk je na bočnom okraji
označená registrom.

Jazykovo neutrálna časť graficky znázorňuje jednotlivé kroky inštalácie a uvedenia výrobku do
prevádzky. Jazykovo neutrálna časť sa nachádza za časťou vzťahujúcou sa na jazyk a označená
je šedým bočným okrajom. Vykonajte graficky zobrazené úkony v jazykovo neutrálnej časti v
stanovenom poradí a dodržiavajte všetky pokyny.

Aktuálnu verziu tohto dokumentu, ako aj podrobný návod na inštaláciu, uvedenie do prevádzky,
konfiguráciu a vyradenie z prevádzky nájdete v PDF formáte na www.SMA-Solar.com.

1.3 Cieľová skupina

Činnosti opísané v tomto dokumente smú vykonávať len odborníci. Odborníci musia mať
nasledovnú kvalifikáciu:

• poznať spôsob činnosti a prevádzky striedačov a lítium-iónových batérií

• školenie o zaobchádzaní s nebezpečenstvami a rizikami pri inštalácii a obsluhe elektrických
prístrojov, lítium-iónových batérií a zariadení

• kvalifikácia na inštaláciu a uvedenie elektrických prístrojov a zariadení do prevádzky

• poznať platné normy a smernice

• poznať a dodržiavať tento dokument so všetkými bezpečnostnými pokynmi

• poznať a dodržiavať dokumenty výrobcu batérií so všetkými bezpečnostnými pokynmi

1.4 Obšírnejšie informácie

Odkazy na podrobnejšie informácie nájdete na www.SMA-Solar.com:

Názov dokumentu Druh dokumentu

Montáž, elektrické pripojenie, uvedenie do prevádzky, obsluha,
konfigurácia, čistenie, vyhľadávanie chýb, odstavenie z prevádzky
a technické údaje

Návod na použitie

„Overview of approved lithium-ion batteries“
Prehľad schválených lítium-iónových batérií

Technická informácia

1 Informácie o tomto dokumente

SMA Solar Technology AG

Rýchly sprievodcaSBS25-1VL-10-IS-xx-15100

SLOVENSKY
