DEUTSCH

Gebrauchsanweisung
für Deckeneinbauleuchte

AIXLIGHT® MOD FLAT I/II ES111

Bitte sorgfältig lesen und aufbewahren !

1. Bestimmungsgemäße Verwendung:

Dieses Produkt dient nur Beleuchtungszwecken und darf:

 nur mit einer Spannung von 230V ~50Hz betrieben werden.
 nur in trockenen, also nicht:

 in feuchten oder schmutzgefährdeten Räumen.
 im Bereich hoher Luftfeuchtigkeit betrieben werden.

 keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung ausgesetzt werden.

 nach einer feuchten oder verschmutzenden Lagerung erst nach

einer Zustandsprüfung betrieben werden.

 nicht verändert oder modifiziert werden.

Sollten diese zuvor genannten Punkte nicht eingehalten werden, so

kann es zum Kurzschluss oder elektrischen Schlag kommen.

2. Technische Daten:

154602 154612
Betriebsspannung: 230V ~50Hz
Schutzklasse: I

Maße (L/B/H): 20,5/20,5/15 cm 39/21/15 cm
Einbaumaße (Ø/L/B/H): 17/17/15 cm 35,5/18/15 cm
Dreh-/Schwenkbereich: kardanisch
Gewicht: 1,25 kg 2,25 kg
Importeur: SLV Elektronik GmbH

1x 2x Leuchtmittel:

QPAR111, GU10, max. 75W

3. Montage

Der elektrische Anschluss darf nur durch einen Elektro-Fachmann

durchgeführt werden, der mit den geltenden Richtlinien vertraut ist!

Achtung: Schalten Sie die Stromversorgung bzw. die
Anschlussleitung spannungsfrei, bevor Sie jegliche Arbeiten
vornehmen!

Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert oder definitiv als
Zubehör beschrieben werden! Andernfalls kann die Anlage, als auch das
Produkt nicht ausreichend sicher sein!

Montageort

Das Produkt ist geeignet für den Einbau in abgehangenen Decken.
Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen,
kippfesten Untergrund montiert wird.
Beachten Sie die Mindestabstände in der Decke. Seitenabstand: min. 5
cm. Das Produkt nicht abdecken, insbesondere nicht mit Isoliermaterial.
Der Lichtaustritt des Produkts sollte mindestens soweit entfernt sein von
der angestrahlten Fläche, wie der auf dem Typenschild der Leuchte

angegebene Mindestabstand:
leicht entzündlichen Gegenständen (z. B.: Vorhänge, Gardinen, etc.).

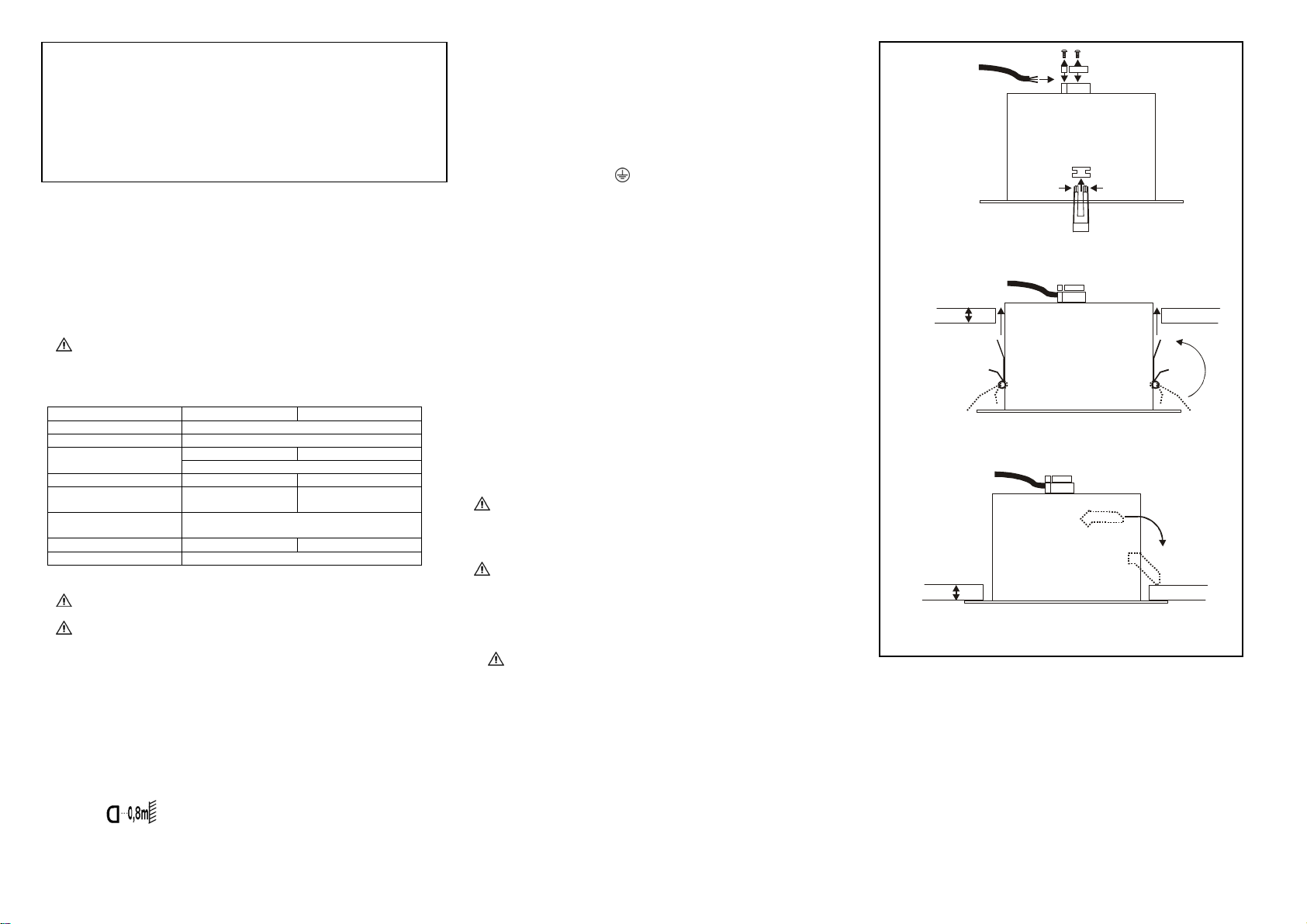

Einzelne Montageschritte

 Den Deckenausschnitt (s. Technische Daten) ausmessen und

ausschneiden. Beschädigen Sie dabei nicht die Zuleitung.

 Entfernen Sie die Abdeckung auf der Anschlussklemme.

. Besondere Vorsicht gilt bei

 Lösen Sie die Zugentlastung. Führen Sie das Anschlusskabel durch die

Zugentlastung.

 Elektrischer Anschluss

 Das Produkt muss durch eine allpolige Trennung von der

Stromversorgung getrennt werden können.

 Zum elektrischen Anschluss verbinden Sie die schwarze oder braune

Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die
blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.
Die grün-gelbe Ader (Schutzleiter) der Anschlussleitung wird mit der

Erdungsklemme

 Bringen Sie die Abdeckung der Klemme wieder an.
 Verschrauben Sie die Zugentlastung zur Sicherung des

Anschlusskabels.

 I: Die beiden Montagefedern in Montagerichtung ausrichten und die

Leuchte in den Deckenausschnitt einsetzen.

 II: Setzen Sie die Halteklammern ein und ziehen diese nach unten.
 Einsetzen des Leuchtmittels: Mit einer Viertelumdrehung nach rechts

wird das Leuchtmittel in die Fassung gedreht.

 Achten Sie darauf, dass das Produkt nach der Montage nicht

herunterfallen kann!

 Das Produkt ist nun betriebsbereit.

4. Betrieb:

Informationen für den Betreiber:

Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst wieder
nach Überprüfung durch einen Elektro-Fachmann.
Dies ist der Fall, wenn:

 sichtbare Beschädigungen auftreten.
 das Produkt nicht einwandfrei arbeitet.
 es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
 eine Überhitzung zu erkennen ist.

Reparaturen des Produktes oder Arbeiten an netzspannungsführenden
Teilen dürfen nur Fachkräfte des Elektrohandwerks vornehmen.

Achtung: Hier besteht sonst Lebensgefahr durch elektrischen Schlag.

So vermeiden Sie Störungen und Brandgefahren:

 Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die

Luftzirkulation.

 Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine

Dekoration.

Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten
spielen! Kinder können Gefahren im Umgang mit elektrischer Energie nicht
immer richtig einschätzen.

Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?

 Schalten Sie erst das Produkt spannungsfrei, bevor Sie das

Leuchtmittel (Lampe) austauschen.



Vorsicht: Lassen Sie nach vorangegangenem Betrieb erst das
Leuchtmittel abkühlen – andernfalls besteht wegen der heißen
Oberfläche Verletzungsgefahr.

 Ersetzen Sie nur Leuchtmittel mit den gleichen Daten wie Sockel,

Spannung und Wattage - jede andere Art von Leuchtmittel kann zu
Beschädigungen der Leuchte führen.

 Leuchtmittelwechsel: s. Montage.

5. Was ist sonst noch zu beachten?

Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...

 Reinigungs- oder Pflegearbeiten ausführen.
 Arbeiten an dem Produkt oder seinen Komponenten vornehmen (nur

Elektro-Fachmann).

Art.-Nr. 154602/12 12/2007 © by SLV Elektronik GmbH

Technische Änderungen vorbehalten. Vervielfältigung verboten !

des Produktes fest verschraubt.

10-24mm

5-24mm

ENGLISH

Instruction Manual
for recessed fitting

AIXLIGHT® MOD FLAT I/II ES111

Please read carefully and keep for further reference !

1. Use as directed:

This product serves exclusively lighting purposes and may:

 only be used with a voltage of 230V ~50Hz.
 only be used in dry condition,

 not in damp or dirt-endangered rooms.
 not in areas of high air humidity.

 not be exposed to strong mechanical loads or to strong

contamination.

 only be installed and operated after a condition inspection if the

product is dirty or has been moistened through storage.

 not be modified or converted.

If these points named above are not adhered to, a short circuit or

electrical shock may occur!

2. Technical Data:

154602 154612
Operating voltage: 230V ~50Hz
Safety class: I

Dimensions (L/W/H): 20,5/20,5/15 cm 39/21/15 cm
Recess dim. (L/W/H): 17/17/15 cm 35,5/18/15 cm
Rotary-/ Swivel range: cardanic
Weight: 1,25 kg 2,25 kg
Importer: SLV Elektronik GmbH

1x 2x Bulb:

QPAR111, GU10, max. 75W

3. Installation

The electric connection may be executed only by an electric

expert who is familiar with the valid directives!

Attention: Switch off the power of the mains supply line or

respectively of the connection lead before doing any works!

Use only parts, which belong to the product! Otherwise the product or the
installation might not be sufficiently safe.

Installation place:

The product is intended for installation in suspended ceilings.
Make sure that the product is mounted on a stable, even and tilt-fixed
background. Note the minimum distances in the ceiling. Minimum distance
to each side: 5 cm. Do not cover the product, especially not with
insulating materials. The light exit should be placed at least so far from the
illuminated surface, as indicated as minimum distance on the type plate of

the luminaire:
objects (e.g. curtains).

Separate Installation Steps

 Mark and cut the opening (see Technical Data). Do not damage the

mains lead.

 Remove the cover on top of the connection clamp.
 Loosen the strain relief. Direct the mains lead through the strain relief.
 Electrical Connection

 The product must be able to be separated by an all pole separation

from the current supply.

. Pay special caution to easily inflammable

 For electric connection attach the black or brown wire (live conductor)

of the mains lead with the clamp L and the blue wire (neutral
conductor) of the mains lead with the clamp N. The green-yellow wire
(protective conductor) of the mains lead has to be tightly screwed into

the earth clamp

 Put the cover back on the clamp.
 Secure the mains lead with the strain relief.
 I: Direct the downlight into the opening, with the retaining springs

pointing upwards.

 II: Insert the mounting clips into the guidings and pull them down.
 Pay attention that the product cannot fall down after installation!
 Inserting the bulb: Insert the bulb with a quarter-turn to the right.

 The product is now ready for operation.

4. Operation

Information for the user:

Operate the product only if it is working correctly. Switch off the product
with a malfunction immediately and operate it again only after examination
by an electrical specialist. This is the case, when:

 visible damages appear.
 the product does not work.
 smoke, steam or crackling sounds appear.
 an overheating is recognisable.

Repairs of the product or work on mains voltage-prominent sections may
only be carried out by qualified electricians.

Attention: Here exists mortal danger from an electric shock!

How to avoid failure and fire risk:

 Do not cover the product - provide free air circulation!
 Do not hang or fasten anything on the product, especially no decoration.

Never let children play unsupervised with electric products! Children

can not always estimate dangers in dealing with electric energy correctly.

What is to do if a bulb is defect or does not work?

 Disconnect the product from power, before you exchange the bulbs.


Caution: Let the bulb cool down first before replacement –
otherwise considerable risk of injury exists because of the hot surface.

 Replace the bulbs only with bulbs of the same data like socket, power

and capacity. Every other sort of bulb can lead to damages of the light.

 Replacing the bulb: see Installation.

5. What else has to be considered?

Disconnect the product from power, before you…

 clean or maintain the product.
 do any works on the product or its components (electric expert).

Art.-Nr. 154602/12 12/2007 © by SLV Elektronik GmbH

Technical Details are subject to change. Duplication prohibited !

of the product.

:

10-24mm

5-24mm
