SLV DOWNUNDER LED Instruction Manual [ml]
D Gebrauchsanweisung
ENG Instruction Manual
F Mode d'emploi
E Instrucciones de montaje
NL Gebruiksaanwijzing
für/for/pour/para/voor
DOWNUNDER LED
WHITE / BLUE
14 / 15 / 27

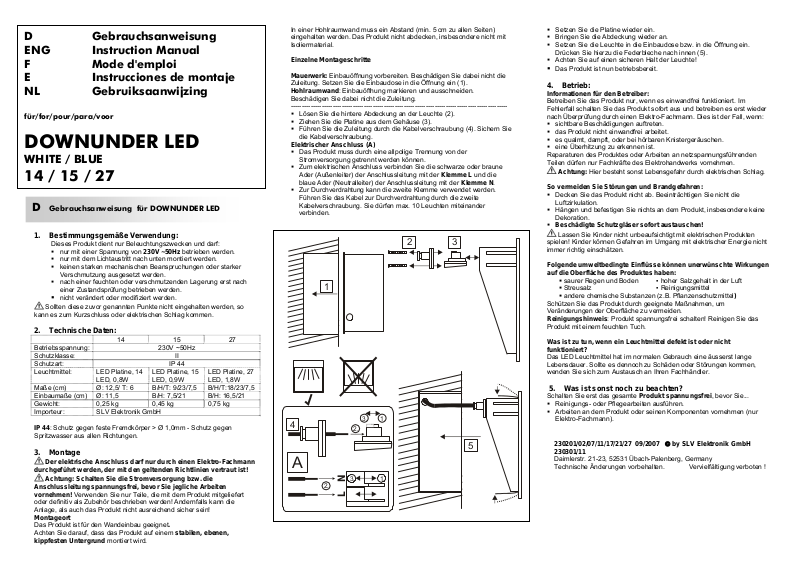

D Gebrauchsanweisung für DOWNUNDER LED
1. Bestimmungsgemäße Verwendung:
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur mit dem Lichtaustritt nach unten montiert werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach
einer Zustandsprüfung betrieben werden.
nicht verändert oder modifiziert werden.
Sollten diese zuvor genannten Punkte nicht eingehalten werden, so
kann es zum Kurzschluss oder elektrischen Schlag kommen.
2. Technische Daten:
14 15 27
Betriebsspannung: 230V ~50Hz
Schutzklasse: II
Schutzart: IP 44
Leuchtmittel: LED Platine, 14
LED, 0,8W
Maße (cm) Ø: 12,5/ T: 6 B/H/T: 9/23/7,5 B/H/T:18/23/7,5
Einbaumaße (cm) Ø: 11,5 B/H: 7,5/21 B/H: 16,5/21
Gewicht: 0,25 kg 0,45 kg 0,75 kg
Importeur: SLV Elektronik GmbH
IP 44: Schutz gegen feste Fremdkörper > Ø 1,0mm - Schutz gegen
Spritzwasser aus allen Richtungen.
LED Platine, 15
LED, 0,9W
3. Montage
Der elektrische Anschluss darf nur durch einen Elektro-Fachmann
durchgeführt werden, der mit den geltenden Richtlinien vertraut ist!
Achtung: Schalten Sie die Stromversorgung bzw. die
Anschlussleitung spannungsfrei, bevor Sie jegliche Arbeiten
vornehmen! Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert
oder definitiv als Zubehör beschrieben werden! Andernfalls kann die
Anlage, als auch das Produkt nicht ausreichend sicher sein!
Montageort
Das Produkt ist für den Wandeinbau geeignet.
Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen,
kippfesten Untergrund montiert wird.
LED Platine, 27
LED, 1,8W
In einer Hohlraumwand muss ein Abstand (min. 5 cm zu allen Seiten)
eingehalten werden. Das Produkt nicht abdecken, insbesondere nicht mit
Isoliermaterial.
Einzelne Montageschritte
Mauerwerk: Einbauöffnung vorbereiten. Beschädigen Sie dabei nicht die
Zuleitung. Setzen Sie die Einbaudose in die Öffnung ein (1).
Hohlraumwand: Einbauöffnung markieren und ausschneiden.
Beschädigen Sie dabei nicht die Zuleitung.
--------------------------------------------------------------------------------------------------
Lösen Sie die hintere Abdeckung an der Leuchte (2).
Ziehen Sie die Platine aus dem Gehäuse (3).
Führen Sie die Zuleitung durch die Kabelverschraubung (4). Sichern Sie
die Kabelverschraubung.
Elektrischer Anschluss (A)
Das Produkt muss durch eine allpolige Trennung von der
Stromversorgung getrennt werden können.
Zum elektrischen Anschluss verbinden Sie die schwarze oder braune
Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die
blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.
Zur Durchverdrahtung kann die zweite Klemme verwendet werden.
Führen Sie das Kabel zur Durchverdrahtung durch die zweite
Kabelverschraubung. Sie dürfen max. 10 Leuchten miteinander
verbinden.
2
3
1
1.
4
3.
2.
5
A
3.
2.
LN
1.
Setzen Sie die Platine wieder ein.
Bringen Sie die Abdeckung wieder an.
Setzen Sie die Leuchte in die Einbaudose bzw. in die Öffnung ein.
Drücken Sie hierzu die Federbleche nach innen (5).
Achten Sie auf einen sicheren Halt der Leuchte!
Das Produkt ist nun betriebsbereit.
4. Betrieb:
Informationen für den Betreiber:
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst wieder
nach Überprüfung durch einen Elektro-Fachmann. Dies ist der Fall, wenn:
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet.
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
eine Überhitzung zu erkennen ist.
Reparaturen des Produktes oder Arbeiten an netzspannungsführenden
Teilen dürfen nur Fachkräfte des Elektrohandwerks vornehmen.
Achtung: Hier besteht sonst Lebensgefahr durch elektrischen Schlag.
So vermeiden Sie Störungen und Brandgefahren:
Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine
Dekoration.
Beschädigte Schutzgläser sofort austauschen!
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten
spielen! Kinder können Gefahren im Umgang mit elektrischer Energie nicht
immer richtig einschätzen.
Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen
auf die Oberfläche des Produktes haben:
saurer Regen und Boden ▪ hoher Salzgehalt in der Luft
Streusalz ▪ Reinigungsmittel
andere chemische Substanzen (z.B. Pflanzenschutzmittel)
Schützen Sie das Produkt durch geeignete Maßnahmen, um
Veränderungen der Oberfläche zu vermeiden.
Reinigungshinweis: Produkt spannungsfrei schalten! Reinigen Sie das
Produkt mit einem feuchten Tuch.
Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?
Das LED Leuchtmittel hat im normalen Gebrauch eine äusserst lange
Lebensdauer. Sollte es dennoch zu Schäden oder Störungen kommen,
wenden Sie sich zum Austausch an Ihren Fachhändler.
5. Was ist sonst noch zu beachten?
Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...
Reinigungs- oder Pflegearbeiten ausführen.
Arbeiten an dem Produkt oder seinen Komponenten vornehmen (nur
Elektro-Fachmann).
230201/02/07/11/17/21/27 09/2007 © by SLV Elektronik GmbH
230301/11
Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany
Technische Änderungen vorbehalten. Vervielfältigung verboten !
ENG Instruction Manual for DOWNUNDER LED
1. Use as directed:
This product serves exclusively lighting purposes and may:
only be used with a voltage of 230V ~50Hz.
only be installed with the light exit pointing downwards.
not be exposed to strong mechanical loads or to strong
contamination.
only be installed and operated after a condition inspection if the
product is dirty or has been moistened through storage.
not be modified or converted.
If these points named above are not adhered to, a short circuit or
electrical shock may occur!
2. Technical Data:
14 15 27
Operating voltage: 230V ~50Hz
Safety class: II
Safety type: IP 44
Bulb: LED Board, 14
LED, 0,8W
Dimensions (cm) Ø: 12,5/ T: 6 B/H/T: 9/23/7,5 B/H/T:18/23/7,5
Recess dim. (cm) Ø: 11,5 B/H: 7,5/21 B/H: 16,5/21
Weight: 0,25 kg 0,45 kg 0,75 kg
Importeur: SLV Elektronik GmbH
LED Board, 15
LED, 0,9W
LED Board, 27
LED, 1,8W
IP 44: Protection against foreign objects > Ø 1,0mm - Protection against
splashing water from all directions.
3. Installation
The electric connection may be executed only by an electric expert
who is familiar with the valid directives!
Attention: Switch off the power of the mains supply line or
respectively of the connection lead before doing any works! Use only
parts, which belong to the product! Otherwise the product or the installation
might not be sufficiently safe.
Installation place:
The product is intended for a recessed installation in walls.
Make sure that the product is mounted on a stable, even and tilt-fixed
background. Note the minimum distances in the ceiling. The minimum
distances in cavity walls are 5 cm to all sides. Do not cover the product,
especially not with insulating materials.
Separate Installation Steps
Brick wall: Prepare the recess. Do not damage the mains lead. Fix the
installation support in the recess (1).
Cavity wall: Mark and cut the opening. Do not damage the mains lead.
Take off the cover on the back (2)
Pull out the circuit board (3)
Direct the mains lead through the cable screwing (4). Secure the cable
screwing
Electrical Connection (A)
The product must be able to be separated by an all pole separation from
the current supply.
For electric connection attach the black or brown wire (live conductor) of
the mains lead with the clamp L and the blue wire (neutral conductor) of
the mains lead with the clamp N.
Use the additional clamp for through-wiring. Direct the cable for
through-wiring through the second cable screwing. You may connect up
to 10 units.
Insert the circuit board.
Put the cover back on
Insert the downlight into the opening as shown in the figure. Press on
both metal spring plates (5).
Pay attention that the product cannot fall down after installation!
The product is now ready for operation.
4. Operation
Information for the user:
Operate the product only if it is working correctly. Switch off the product
with a malfunction immediately and operate it again only after examination
by an electrical specialist. This is the case, when:
visible damages appear.
the product does not work.
smoke, steam or crackling sounds appear.
an overheating is recognisable.
Repairs of the product or work on mains voltage-prominent sections may
only be carried out by qualified electricians.
Attention: Here exists mortal danger from an electric shock!
4
A
How to avoid failure and fire risk:
Do not cover the product - provide free air circulation!
Do not hang or fasten anything on the product, especially no decoration.
Replace damaged protection glasses immediately!
Never let children play unsupervised with electric products! Children
can not always estimate dangers in dealing with electric energy correctly.
ATTENTION! The following environmental influences may have
unwanted effects on the surface of the product:
acid rain and sour soil high salt content in the air
thawing salt cleaning agents
other chemical substances (e.g. herbicides)
1
2.
:
2.
3.
LN
Protect the product by adequate means to avoid unwanted changes of the
surface. Cleaning tip: Switch off power! Clean the product with a damp
cloth.
What is to do if a bulb is defect or does not work?
Under regular usage the LED bulb has an extraordinary long lifetime. If
nevertheless damage or failure occurs, contact your local dealer to
exchange the LED bulb.
5. What else has to be considered?
Disconnect the product from power, before you…
clean or maintain the product.
do any works on the product or its components (electric expert).
230201/02/07/11/17/21/27 09/2007 © by SLV Elektronik GmbH
230301/11
Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany
Technical Details are subject to change. Duplication prohibited !
2
3
F Mode d'emploi pour DOWNUNDER LED
1. A utiliser comme indiqué :
Ce produit ne sert qu’à éclairer:
il est prévu pour une tension de 230V ~50Hz.
doit être monté uniquement de façon que la sortie de la lumière
montre vers le bas.
il ne doit être soumis ni aux efforts mécaniques importants ni à
un encrassement important.
il ne doit être utilisé qu’après examen si le produit a été stocké
dans un entrepôt humide ou sale.
il ne doit pas être modifié.
Un non-respect de ces points peut causer un court-circuit ou une
décharge électrique!
2. Informations techniques:
1.
3.
5
1.
14 15 27
Tension
d'alimentation:
Classe de protection: II
Degré de protection: IP 44
Ampoule: LED Board,
Dimensions (cm) Ø: 12,5/ T: 6 B/H/T: 9/23/7,5 B/H/T:18/23/7,5
Mesures
d’installation (cm)
Poids: 0,25 kg 0,45 kg 0,75 kg
Importateur: SLV Elektronik GmbH
IP 44: Protection contre les corps étrangers durs > Ø 1,0 mm - Protection
contre les éclaboussures provenant de toutes les direction
14 LED,
0,8W
Ø: 11,5 B/H: 7,5/21 B/H: 16,5/21
230V ~50Hz
LED Board, 15
LED, 0,9W
LED Board, 27
LED, 1,8W
.
3. Installation
La connection électrique doit être exécutée par un professionnel,
lequel est familier des normes en vigueur!
Attention: Mettez l’alimentation électrique ou le raccordement au
secteur hors tension avant de travailler! Utilisez seulement des pièces
qui ont été livrées avec le produit ou qui sont uniquement décrites comme
Loading...
