Neo F1 Автомобильный видеорегистратор
Руководство пользователя
Для обеспечения правильной эксплуатации устройства внимательно ознакомьтесь с
данным руководством перед началом работы.
Рекомендуем сразу приобрести карту памяти, предназначенную для
использования только в данном видеорегистраторе. Рекомендуемые
параметры карты памяти, это проверенный мировой бренд по производству
карт памяти и только оригинальный продукт, класс карты не ниже 6-го. Не менее
4-х и не более 32-х Гб памяти. Помните, что контрафактные карты памяти не
отвечают заявленным характеристикам прежде всего в части скорости передачи
данных, а для записи видеопотока это очень важный параметр.
Используйте только входящие в комплект, или оригинальные аксессуары. В
случае использования сторонних аксессуаров, особенно это касается проводов
питания, возможно повреждение устройства до полного выхода из строя.
Пожалуйста, используйте устройство только при нормальных температурах, не
подвергайте устройство воздействию температур, которые корпус не может
выдержать.
Не используйте устройство в чрезвычайно влажной среде, так как устройство
водопроницаемо, не допускайте попадания влаги или дождя на устройство.
Не пытайтесь открыть корпус устройства для ремонта, если какой-либо узел
неисправен. Пожалуйста, обратитесь в сервисный центр для профессионального
обслуживания.
Не используйте сильных химикатов, растворителей или чистящих средств для
очистки устройства. Пожалуйста, используйте для очистки устройства мягкую
ветошь.
Не направляйте камеру непосредственно на солнце или другие источники света
с повышенной яркостью во избежание повреждения оптических узлов
устройства.
Не используйте устройство в чрезвычайно запыленных условиях во избежание
загрязнения объектива и других узлов камеры, так как это может сказаться на ее
работе.
Page 2
Особенности и комплектация
o Камера: 5-ти компонентная линза А+, угол обзора 1400
o 2,46" TFT ЖК-дисплей
o Максимальное разрешение видеозаписи 1920 x 1080 точек, 25 кадров
в секунду
o Максимальное разрешение фотографий 4032 х 3024 точек
o Формат видеофайлов AVI, кодек M-JPEG
o Формат фото файлов jpg
o Встроенный G-сенсор
o Циклическая запись без пропусков
o Функция Парковочный мониторинг
o LED подсветка
o Возможность записи во время зарядки
o Встроенная LI-Pol батарея 3,7В, 150 mAh
o Встроенный микрофон/динамик
o HDMI выход
o Поддержка MicroSD карт емкостью до 32 GB
o Автоматическое включение и выключение
o Задержка включения
o Рабочая температура: -10 - +60 С
o Температура хранения: -10 - +70 С (при отклонении температуры
хранения от заданных параметров, возможны отклонения в работе
устройства)
Комплектация:
o Автомобильный видеорегистратор
o Автомобильное зарядное устройство
o Кронштейн-присоска на лобовое стекло
o Руководство по эксплуатации
Примечание: Комплектация может быть изменена поставщиком без уведомления
Page 3
Назначение кнопок и элементов камеры
1. Кнопка включения
2. Кнопка «Меню»
3. Слот micro SD карты
4. Кнопка «ОК»
5. Кнопка «Вниз»
6. Кнопка «PARK»
7. Кнопка «Вверх»
8. Кнопка «MODE»
9. Индикатор режима работы
10. Крепление кронштейна
11. Кнопка «Сброс»
12. USB разъем
13. AV -выход
14. Разъем HDMI
15. Дисплей
16. Объектив
17. LED подсветка
18. Микрофон
Page 4
Кнопка включения « »
Длительное нажатие Включение/Отключение устройства.
Короткое нажатие в режиме Работы Включение/Отключение подсветки.
Кнопка «ОК»
В режиме видеорегистратора – старт/стоп записи
В режиме фотосъемки - фотографирование
В режиме просмотра-старт/стоп воспроизведения
В режиме работы с меню настроек-подтверждение настройки, и сохранение
параметра
Кнопка «Меню»
В режиме Ожидания:
Однократное нажатие – вход в меню настроек видеозаписи
Двукратное нажатие – вход в меню системных настроек
Трехкратное нажатие – возврат в режим ожидания
В режиме Фотографирование:
Однократное нажатие – вход в меню настроек фотосъемки
Двукратное нажатие – вход в меню системных настроек
Трехкратное нажатие – возврат в режим фотографирования
В режиме Воспроизведения/Просмотра файлов:
Однократное нажатие – вход в меню операций над файлом
Двукратное нажатие – вход в меню системных настроек
Трехкратное нажатие – возврат в режим воспроизведения
Кнопка «MODE»
В режиме ожидания:
Переключение режимов работы: между видеозаписью, фотосъемкой и
воспроизведением видео/фото.
В режиме видео регистрации:
Page 5
Установка защиты текущего файла от удаления
Кнопка «Вверх»
В режиме Меню: Выбор параметров настроек.
В режиме Просмотра файлов: Выбор Файла.
В режиме воспроизведения видеофайла: увеличение громкости звука
В режиме видеозаписи короткое нажатие- включение/отключение микрофона.
Кнопка «Вниз»
В режиме Меню: Выбор параметров настроек.
В режиме Просмотра файлов: Выбор Файла.
В режиме воспроизведения видеофайла: Уменьшение громкости звука
Кнопка «PARK»
Включение/выключение функции парковочного мониторинга.
Функция парковочный мониторинг служит для того, чтобы автоматически включилась
видеозапись, в случае, если во время стоянки вашего автомобиля произойдет удар
автомобиля и сработает датчик удара. Видеорегистратор автоматически включит
видеозапись на 30 секунд, запишет файл в нестираемый блок (Файл будет защищен от
перезаписи) и выключится.
Перед выключением устройства (выключением зажигания автомобиля), нажмите
кнопку PARK. На экране появится символ Р.
Кнопка «Сброс»
Служит для перезагрузки устройства в случае его зависания.
При необходимости нажмите ее тонким предметом.
Page 6
Установка видеорегистратора в автомобиле
Полный уровень заряда
Низкий уровень
заряда
Критически низкий
уровень заряда
Разместите устройство в области зеркала заднего вида, чтобы обеспечить наилучший
обзор.
Установите устройство как можно ближе к лобовому стеклу для избегания рефракции
света и получения наилучшего качества съемки.
Убедитесь, что объектив находится в области, захватываемой стеклоочистителем, для
обеспечения хорошего качества видео в дождливые или снежные дни.
Очистите от загрязнений и насухо протрите чистой салфеткой место установки
автомобильного держателя на лобовое стекло.
Не устанавливайте в местах, затронутых тонирующим покрытием, или в местах, где на
видеорегистратор могут наводится помехи.
Проверка уровня заряда встроенного аккумулятора
Зарядку прибора можно произвести от бортовой сети автомобиля, используя адаптер
питания от прикуривателя автомобиля.
Page 7
Установка и извлечение карты памяти
Операции с картой памяти проводите только при выключенном устройстве.
Вставляйте карту памяти до характерного щелчка. Для извлечения карты памяти
нажмите на нее до появления характерного щелчка.
Перед использованием карты памяти, рекомендуем отформатировать ее в устройстве.
Перед использованием SD карты убедитесь, что она не защищена от записи
Пожалуйста, убедитесь, что SD карта установлена правильно.
Неправильная установка может привести к поломке видеорегистратора и
карты памяти
Если карта памяти не совместима с видеорегистратором и не может быть
прочитана, извлеките карту памяти и снова вставьте ее в слот или
используйте другую SD карту.
Пожалуйста, используйте совместимую MicroSD / SDHC карту памяти. При
использовании карт емкостью более 4Гб, убедитесь, что класс скорости
карты более 6.
Производите форматирование карты раз в неделю.
Включение и выключение устройства
Нажмите кнопку « » для включения устройства. Для выключения нажмите и
удерживайте кнопку « » 2 секунды (синий индикатор питания погаснет), при
подключении провода питания, индикатор подсветится красным.
Подключите к разъему регистратора автомобильный адаптер - регистратор включится
автоматически и начнет производить видеозапись, при видеозаписи, синий индикатор
будет мерцать.
Отсоедините зарядное устройство от прикуривателя. Регистратор корректно завершит
запись файла, используя внутренний аккумулятор, и выключится с задержкой,
выставленной в меню. Вы можете вручную выключить видеокамеру, файл будет
сохраняться автоматически
Примечание: устройство может быть выключено автоматически через определенный
промежуток времени в случае, если с ним не производится никаких действий, или не
работает режим видеорегистрации. Для этого в меню должна быть активирована
функция «Автовыключение».
Page 8

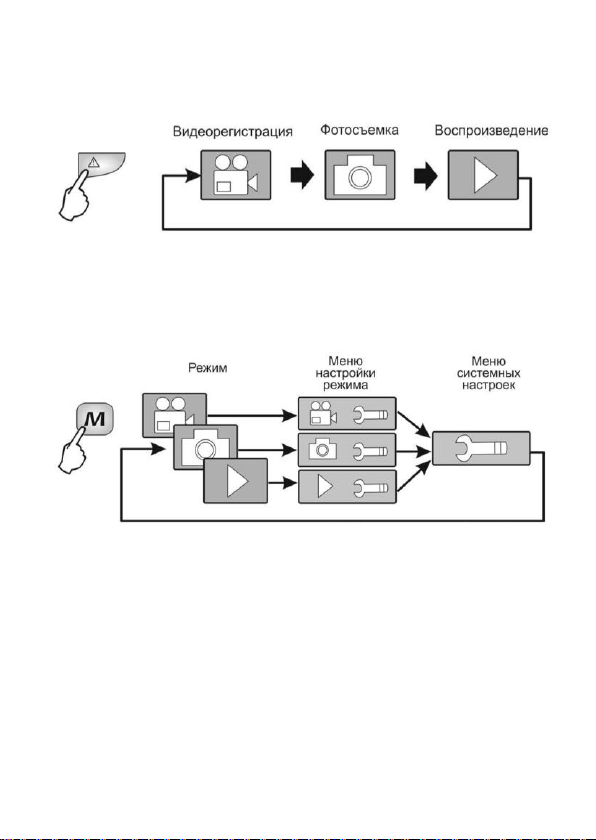

Режимы работы видеорегистратора
Нажмите кнопку «MODE» для выбора режимов Видеозапись / Фотоаппарат / Режим
просмотра видеозаписей и фотографий
Параметры каждого режима работы определяются его настройками, которые
устанавливаются в соответствующих меню. Общие, так называемые системные
настройки, устанавливаются в соответствующем меню. Выбор необходимого меню и
возврат в текущий режим, осуществляется последовательным нажатием кнопки
«Меню».
Системные настройки
Перед началом эксплуатации рекомендуем произвести базовые системные
настройки, такие как установка времени и даты, настройка датчика удара, произвести
форматирование карты памяти и прочие.
Для этого в режиме записи видео нажмите кнопку «Меню» для вызова меню настроек.
Нажимая кнопку «Меню» выберите раздел для настройки.
С помощью кнопок «Вверх» и «Вниз» выберите необходимый параметр и нажмите
кнопку «Ок» для перехода к настройке выбранного параметра. Выберите опцию с
помощью кнопок «Вверх» и «Вниз» и нажмите кнопку «Ок» для подтверждения.
Нажмите кнопку «Меню» для выхода из меню.
Для сброса системных настроек на заводские нажмите кнопку «Сброс»
Page 9
Режим видеозаписи
Включите устройство, нажав кнопку « ». Регистратор включится в режиме
видеозаписи.
При использовании шнура питания от автомобильного прикуривателя, запись
включается автоматически. Когда питание пропадает, запись прекращается
При использовании внутреннего источника питания в режиме видеозаписи нажимайте
кнопку «ОК», чтобы начать или остановить запись.
В случае, если в меню активирована функция Датчик движения, видеозапись будет
включатся автоматически и только тогда, когда перед объективом видеорегистратора
будет зафиксировано движение.
Информация, зафиксированная устройством фрагментируется в файлы определенной
длительности, которая устанавливается в настройках, и размещается на карте памяти
в последовательно пронумерованных файлах.
После заполнения карты памяти, устройство последовательно удаляет самые старые
файлы и на их место записывает новые.
Для установки защиты от стирания на видеофайл, нажмите однократно кнопку
«MODE». Файл может быть защищен автоматически, если включена функция датчика
удара и на кузов автомобиля возникло резкое воздействие (Вследствие ДТП или
попадание в глубокую яму).
Для отключения аудиозаписи, нажмите однократно кнопку «Вверх»
Для выключения/включения подсветки, коротко нажмите кнопку « » в видео режиме
или в режиме ожидания
Для настройки параметров видеозаписи, в режиме видеозаписи нажмите кнопку
«Меню». С помощью кнопок «Вверх» и «Вниз» выберите необходимый параметр и
нажмите кнопку «Ок» для перехода к настройке выбранного параметра. Выберите
опцию с помощью кнопок «Вверх» и «Вниз» и нажмите кнопку «Ок» для
подтверждения. Нажмите кнопку «Меню» для выхода из меню.
Режим фотосъёмки
Включите видеорегистратор. Нажмите кнопку «Меню» длительно, чтобы перейти в
режим фотосъемки. Наведите объектив на предмет и нажмите кнопку «ОК», чтобы
сделать снимок.
В случае, если в меню активирована функция «Последовательность», при нажатии
кнопки «Ок», будет производится автоматическая последовательная фотосъемка 5-ти
изображений.
Page 10
Для настройки параметров фотосъемки нажмите кнопку «MENU». С помощью кнопок
«Вверх» и «Вниз» выберите необходимый пункт меню и нажмите кнопку «ОК». С
помощью кнопок «Вверх» и «Вниз» выберите необходимый параметр и нажимайте
кнопку «ОК» для подтверждения
Режим воспроизведения.
При входе в режим воспроизведения, открывается превью файлов, записанных на
карте памяти. Для поиска и выбора необходимого файла, используйте кнопки «Вверх»
и «Вниз». Тип видеофайлов - AVI. Тип фотографий – jpg. Защищенные от удаления
файлы отмечаются значком . Для начала/остановки воспроизведения используйте
кнопку «Ок».
Для входа в меню операций над файлами, в режиме просмотра нажмите кнопку
«MENU». В меню доступны 2 действия – Удалить и Защитить.
С помощью кнопок «Вверх» и «Вниз» выберите необходимый пункт меню и нажмите
кнопку «ОК» для подтверждения. С помощью кнопок «Вверх» и «Вниз» выберите
необходимый параметр и нажимайте кнопку «ОК» для подтверждения.
Режим «Удалить»
Подтвердите кнопкой «Ок» или откажитесь от сделанного выбора нажатием кнопки
«Меню».
Внимание: файлы, защищенные от удаления не могут быть удалены. Для этого
либо отформатируйте карту памяти, либо снимите защиту с файлов.
Режим «Защитить»
Подтвердите кнопкой «Ок» или откажитесь от сделанного выбора нажатием кнопки
«Меню».
Примечание: Информация, приведенная в настоящем руководстве, может не
соответствовать Вашему устройству, поскольку зависит от установленного
программного обеспечения. Дизайн, спецификации и другие данные могут
изменяться без предварительного уведомления.
Любую информацию по продуктам Slimtec® Вы можете найти на сайте:
www.slimtec.ru
Page 11
Гарантийный талон
Гарантийный срок 12 месяцев со дня продажи.
Серийный номер________________________________________________________
Дата
продажи___________________________________________________________
Продавец гарантирует, что приобретенное Вами изделие является
работоспособным, не имеет механических повреждений и пригодно для
использования по назначению на момент продажи.
Подпись продавца______________________________________________________
Гарантийный талон дает право на бесплатное устранение недостатков изделия,
возникших по вине изготовителя в течение гарантийного срока.
Гарантийный ремонт не осуществляется в следующих случаях:
*несоблюдение инструкции по установке и эксплуатации, использование изделия
не по его прямому назначению;
*наличии следов постороннего вмешательства (ремонт, наладка и т.д.) или
выполнении ремонта в сервисных центрах, не уполномоченных на оказание
такого рода услуг;
*наличие химических или механических повреждений, попадания внутрь
жидкости, пыли или посторонних предметов (в том числе насекомых и грызунов);
Претензий к внешнему виду, комплектации и работоспособности не имею.
С условиями гарантии ознакомлен и согласен.
Подпись
покупателя__________________________________________________________
Loading...
