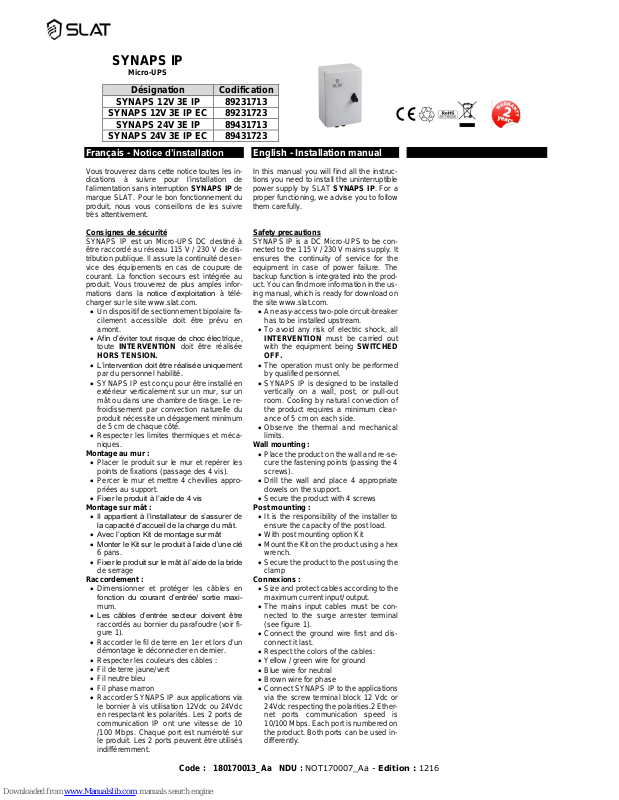

SLAT SYNAPS IP Installation Manual

Code : 180170013_Aa NDU : NOT170007_Aa - Edition : 1216

SYNAPS IP

Micro-UPS

Français - Notice d’installation

Vous trouverez dans cette notice toutes les in­dications à suivre pour l’installation de
l’alimentation sans interruption SYNAPS IP de
marque SLAT. Pour le bon fonctionnement du
produit, nous vous conseillons de les suivre
très attentivement.

Consignes de sécurité

SYNAPS IP est un Micro-UPS DC destiné à
être raccordé au réseau 115 V / 230 V de dis­tribution publique. Il assure la continuité de ser­vice des équipements en cas de coupure de
courant. La fonction secours est intégrée au
produit. Vous trouverez de plus amples infor­mations dans la notice d’exploitation à télé­charger sur le site www.slat.com.

• Un dispositif de sectionnement bipolaire fa­cilement accessible doit être prévu en
amont.

• Afin d’éviter tout risque de choc électrique,
toute INTERVENTION doit être réalisée

HORS TENSION.

• L’intervention doit être réalisée uniquement
par du personnel habilité.

• SYNAPS IP est conçu pour être installé en
extérieur verticalement sur un mur, sur un
mât ou dans une chambre de tirage. Le re­froidissement par convection naturelle du
produit nécessite un dégagement minimum
de 5 cm de chaque côté.

• Respecter les limites thermiques et méca­niques.

Montage au mur :

• Placer le produit sur le mur et repérer les
points de fixations (passage des 4 vis).

• Percer le mur et mettre 4 chevilles appro­priées au support.

• Fixer le produit à l’aide de 4 vis

Montage sur mât :

• Il appartient à l’installateur de s’assurer de
la capacité d’accueil de la charge du mât.

• Avec l’option Kit de montage sur mât

• Monter le Kit sur le produit à l’aide d’une clé

6 pans.

• Fixer le produit sur le mât à l’aide de la bride
de serrage

Raccordement :

• Dimensionner et protéger les câbles en

fonction du courant d’entrée/ sortie maxi-

mum.

• Les câbles d’entrée secteur doivent être
raccordés au bornier du parafoudre (voir fi­gure 1).

• Raccorder le fil de terre en 1er et lors d’un
démontage le déconnecter en dernier.

• Respecter les couleurs des câbles :

• Fil de terre jaune/vert

• Fil neutre bleu

• Fil phase marron

• Raccorder SYNAPS IP aux applications via

le bornier à vis utilisation 12Vdc ou 24Vdc
en respectant les polarités. Les 2 ports de
communication IP ont une vitesse de 10
/100 Mbps. Chaque port est numéroté sur
le produit. Les 2 ports peuvent être utilisés
indifféremment.

English - Installation manual

In this manual you will find all the instruc­tions you need to install the uninterruptible
power supply by SLAT SYNAPS IP. For a
proper functioning, we advise you to follow
them carefully.

Safety precautions

SYNAPS IP is a DC Micro-UPS to be con­nected to the 115 V / 230 V mains supply. It
ensures the continuity of service for the
equipment in case of power failure. The
backup function is integrated into the prod­uct. You can find more information in the us­ing manual, which is ready for download on
the site www.slat.com.

• An easy-access two-pole circuit-breaker
has to be installed upstream.

• To avoid any risk of electric shock, all
INTERVENTION must be carried out
with the equipment being SWITCHED

OFF.

• The operation must only be performed
by qualified personnel.

• SYNAPS IP is designed to be installed
vertically on a wall, post, or pull-out
room. Cooling by natural convection of
the product requires a minimum clear­ance of 5 cm on each side.

• Observe the thermal and mechanical
limits.

Wall mounting :

• Place the product on the wall and re-se­cure the fastening points (passing the 4
screws).

• Drill the wall and place 4 appropriate
dowels on the support.

• Secure the product with 4 screws

Post mounting :

• It is the responsibility of the installer to
ensure the capacity of the post load.

• With post mounting option Kit

• Mount the Kit on the product using a hex

wrench.

• Secure the product to the post using the
clamp

Connexions :

• Size and protect cables according to the
maximum current input/ output.

• The mains input cables must be con­nected to the surge arrester terminal
(see figure 1).

• Connect the ground wire first and dis­connect it last.

• Respect the colors of the cables:

• Yellow / green wire for ground

• Blue wire for neutral

• Brown wire for phase

• Connect SYNAPS IP to the applications

via the screw terminal block 12 Vdc or
24Vdc respecting the polarities.2 Ether­net ports communication speed is
10/100 Mbps. Each port is numbered on
the product. Both ports can be used in­differently.

Désignation

Codification

SYNAPS 12V 3E IP

89231713

SYNAPS 12V 3E IP EC

89231723

SYNAPS 24V 3E IP

89431713

SYNAPS 24V 3E IP EC

89431723

2

• La languette de la prise RJ45 est à posi­tionner sur l’avant

Stockage prolongé :

• Stockage prolongé ou déconnexion, ap­puyer sur le bouton arrêt fonction secours (
voir étiquette à l’intérieur de la porte.

Normes et directives, protection de
l’environnement et de la santé publique

EN 60950-1, classe TBTS ;
EN 61000-6-2 ; EN 61000-3-2 (classe A) ; EN
61000-6-3 ; EN 61000-6-4 ; EN 55022 + A1
(classe B) ; UN 38.3
SLAT assure le recyclage de ses produits en
fin de vie.

Caractéristiques mécaniques

• Boitier en polycarbonate

• Indice de protection : IP66 (fixé au mur

ou sur poteau) – IK 10

• L 200 x H 300 x P 150 mm –

• L 200 x H 450 x P 150 mm avec carter –

• Espace client disponible :

• L 100 x H 140 x P 80 mm –

• 3.3 kg

Installation

• Boitier à fixer au mur ou sur poteau.

Spécifications électriques de sortie

• 12 Vdc ou 24Vdc 55W.

Spécifications électriques d’entrée

• Tension réseau : 98 V … 265 V AC

• Fréquence : 45 Hz … 65 Hz

• Classe I

• Régimes de neutre : TT, TN, IT

• Courant primaire @ 98 V : 1.5 A

• Courant primaire @ 265 V : 0.42 A

• Disjoncteur à prévoir en amont : courbe

C ou D (calibre 2 A)

Spécifications environnementales

• Température de fonctionnement :

-5°C … +50°C

• -20°C … +50°C version EC

• Température de stockage :

-25°C … +60°C

• Humidité relative en fonctionnement :
20% … 95%

Smart Backup

• Batterie Lithium-ion intégrée

• Technologie : LiFePO4

• Pas de risque d’emballement thermique

• Stockage 9 mois sans recharge

• Durée de vie : 10 ans @ 25°C

Communication

• 2 ports Ethernet 10/100 Mbps

• Protocoles de communication : HTTP,

IPv4, ICMP, DHCP, SNMP

• Sans serveur DHCP :

• Adresse IP 192.168.1.1

• Masque réseau 255.255.255.0

• Pas de gateway

Report d’alarme

• 1 report virtuel accessible en HTTP,
SNMP.

Raccordements

• Section des câbles : 0.2 … 2.5 mm², lon-
gueur à dénuder : 7 mm

• Le raccordement s’effectue à travers
des passe-fils.

• Cordon Ethernet Cat 5e ou plus / blindé
ou non blindé / câbles droits ou croisés

• The tab on the RJ45 jack must be posi­tioned on the front

Prolonged storage :

• For prolonged storage or disconnec­tion, press the button stop backup func­tion (for the location of “Disconnect
backup push-button” see label on the
inside of the door).

Standards and directives, environment
and public health protection

EN 60950-1, Class SELV;
EN 61000-6-2; EN 61000-3-2 (Class A); EN
61000-6-3; EN 61000-6-4; EN 55022 + A1
(Class B); UN 38.3
SLAT recycles its products at the end of life

Mechanical characteristics

- Polycarbonate housing

- Protection class: IP66 (wall mounted

or post mounted) – IK10

- W 200 x H 300 x D 150 mm –

- W 200 x H 450 x D 150 mm with carter

- Customer space:

- W 100 x H 140 x D 80 mm –

- 3.3 kg

Installation

• Box to be fixed to a wall or post.

Electrical output specifications

• 12 Vdc or 24Vdc 55W

Electrical input specifications

• Mains voltage : 98 V … 265 V AC

• Frequency: 45 Hz … 65 Hz

• Class I

• Neutral systems: TT, TN, IT

• Primary current @ 98 V : 1.5 A

• Primary current @ 265 V : 0.42 A

• Provide an upstream circuit breaker :

type C or D (rating : 2 A)

Environmental specifications

• Operating temperature:

-5°C … +50°C

• -20°C … +50°C EC model

• Storage temperature:

-25°C … +60°C

• Operating relative humidity:
20% … 95%

Smart Backup

• Li-ion battery integrated

• Technology: LiFePO4

• No risk of thermal runaway

• Storage: 9 months without recharging

• Life span: 10 years @ 25°C

Communication

• 2 Ethernet ports: 10/100 Mbps

• Communication protocols: HTTP,

IPv4, ICMP, DHCP, SNMP

• Without DHCP server:

IP address 192.168.1.1
Netmask 255.255.255.0
No gateway

Alarm reports

• 1 virtual report accessible in HTTP,
SNMP

Connections

• Cable section: 0.2 … 2,5 mm²,
length to be stripped: 7 mm

• The cabling is performed via rubber­gommets

• Cat 5e or higher Ethernet cable /
shielded or unshielded / straight or
crossed cables

3

ise en service et Assistance technique

Manuel d’utilisation à télécharger sur

www.slat.com sur l’espace documents

client.
Aucun retour de matériel ne sera accepté

sans délivrance préalable d’un numéro de

RMA. Pour une demande de RMA
contactez [email protected] .
Pour une assistance technique complé­mentaire contactez la hotline SLAT:
[phone]

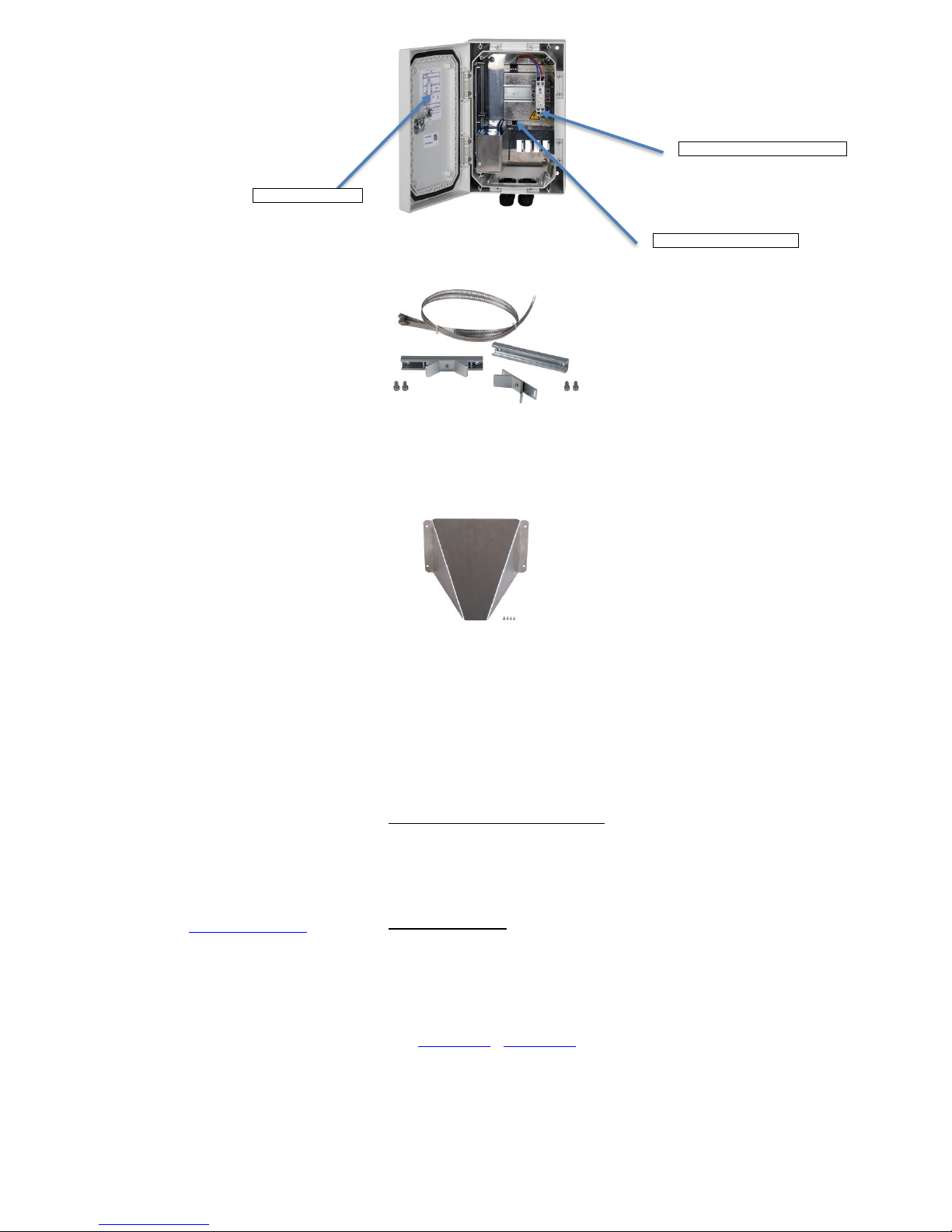

Fig 1 : Connexions

Fig 2 : Option Post mounting Kit

Fig 3 : Option Anti vandal Kit

Commissioning and Technical Assistance

The operating instructions can be
downloaded from www.slat.com in the
library account.
No equipment return will be accepted
without prior issuance of a RMA­Number. For a RMA request contact
[email protected] .
For additional technical assistance, con­tact the SLAT hotline: [phone]

SLAT – 11 rue Jean Elysée Dupuy – BP66 – 69543 Champagne au Mont d’Or – FranceTel : [phone] – Fax : [phone] –

E-Mail : [email protected] – www.slat.com

Fig 1 Connexions

Connexions label

12Vdc or 24Vdc terminal

Surge protector/mains input

4

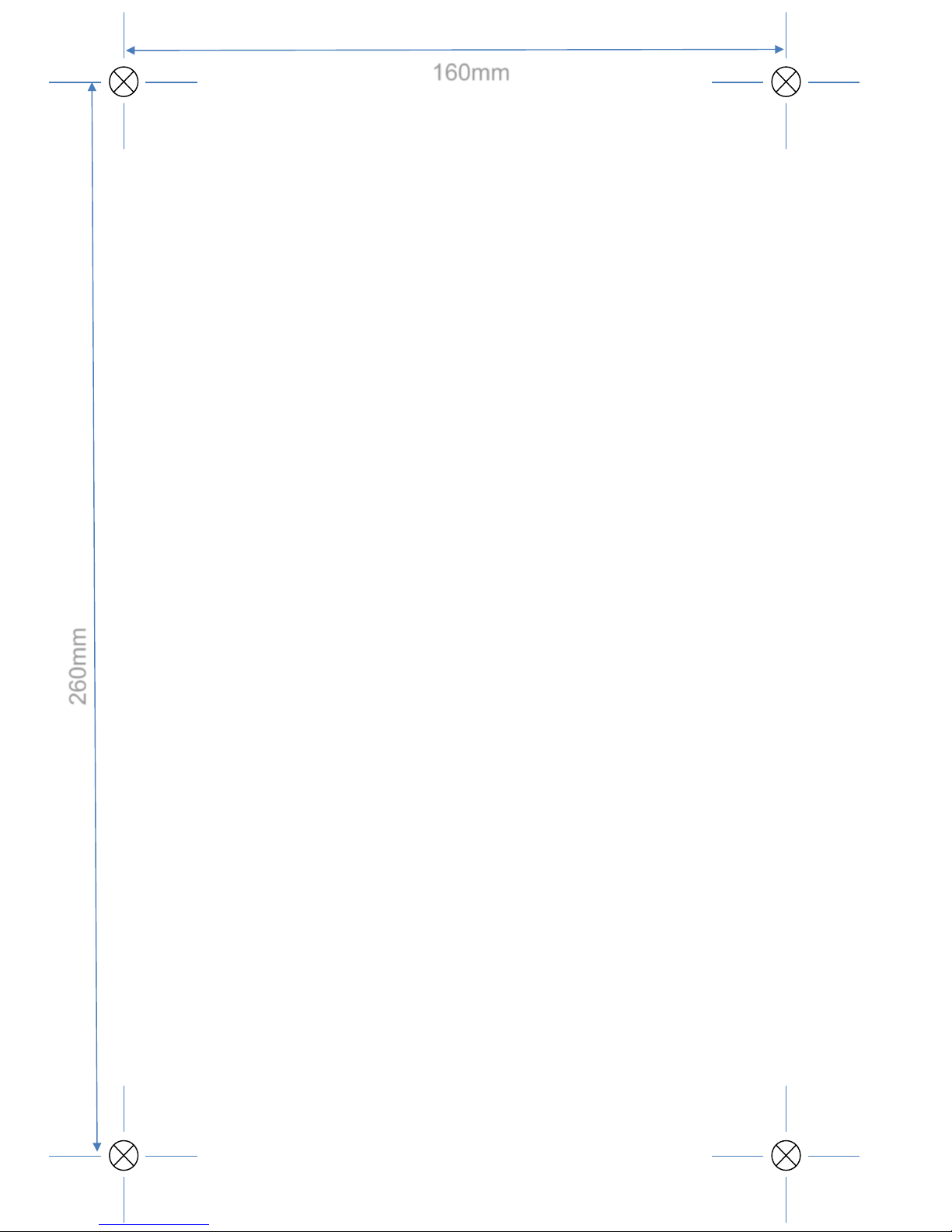

160mm

260mm

Template for

wall mounting
