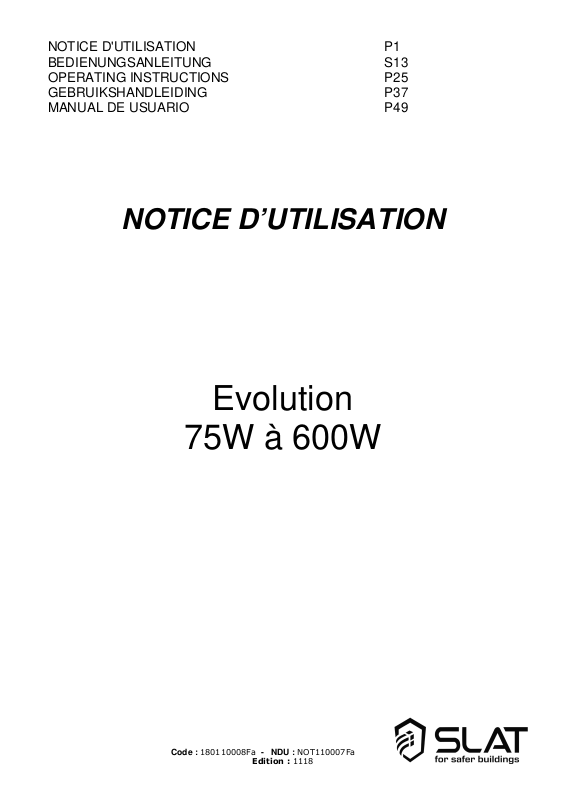

SLAT Evolution Operating Instructions Manual

Download

Page 1

NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13 OPERATING INSTRUCTIONS P25 GEBRUIKSHANDLEIDING P37 MANUAL DE USUARIO

P49

NOTICE D’UTILISATION

Evolution

75W à 600W

Code :



- NDU :





Page 2

Table des matières

1 Informations générales ................................................................................................ 4

1.1 Tableau des correspondances .................................................................................................................. 4

1.2 Spécifications environnementales ............................................................................................................. 4

1.3 Spécifications électriques d’entrée et de sortie ......................................................................................... 4

2 Installation de votre équipement ................................................................................. 5

2.1 Fixation et dimensions des coffrets (dim : LxHxP mm) ............................................................................. 5

2.2 Batteries ..................................................................................................................................................... 6

3 Raccordement ............................................................................................................... 6

3.1 Plan de raccordement ................................................................................................................................ 6

3.2 Spécifications de raccordement ................................................................................................................ 7

4 Mise en service ............................................................................................................. 7

5 Fonctionnement de l’Evolution ................................................................................... 8

5.1 Alarmes ...................................................................................................................................................... 8

5.2 Equipements et options disponibles .......................................................................................................... 8

6 La maintenance .......................................................................................................... 10

7 Protections .................................................................................................................. 11

7.1 Versions 12V .......................................................................................................................................... 11

7.2 Versions 24V ........................................................................................................................................... 11

7.3 Versions 48V ........................................................................................................................................... 11

8 Procédure de dépannage ........................................................................................... 12

Page 3

Félicitations,

Vous venez d’acquérir une alimentation électrique sécurisée Evolution de la marque SLAT et nous vous en remercions. Vous trouverez dans cette notice toutes les indications à suivre pour l’installation, la mise en service et la maintenance de cet équipement. Pour la bonne marche de l’appareil, nous vous conseillons de les suivre très attentivement.

Bonne installation.

Consignes de sécurité

Ce matériel est destiné à être raccordé au réseau 115/230V de distribution publique. Afin d’éviter tout risque de choc électrique, toute INTERVENTION doit être réalisée HORS TENSION (disjoncteur bipolaire amont ouvert) Les travaux sous tension ne sont autorisés que pour les exploitations où la mise hors tension est impossible. L’intervention doit être réalisée uniquement par du personnel habilité.

Normes, directives et protection de l’environnement et de la santé publique

Tous nos produits de la gamme Evolution suivent les directives BT et CEM (immunité et émission). Ils sont conformes aux normes :

• EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (Classe TBTS)

• EN 62368-1 (2014)

• EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)

• EN 55032 (2015) classe B

• UL1950 pour les composants.

SLAT est certifiée ISO 14001 depuis 2008. SLAT fabrique tous ses produits dans le respect des directives environnementales ROHS et DEEE. SLAT assure le recyclage des produits en fin de vie à travers sa filière de recyclage.

Garantie

Notre garantie est de trois ans départ usine. Elle est strictement limitée au remboursement ou au remplacement (à notre choix et sans indemnité d’aucune sorte) des pièces reconnues défectueuses par nos services, après retour dans nos ateliers aux frais de l’acheteur. Nous ne saurions accepter de remplacements ou de réparations de matériels ailleurs que dans nos ateliers. Dans le but de faire bénéficier à notre clientèle de nos dernières améliorations techniques, SLAT se réserve le droit de procéder sur ses produits à toutes les modifications nécessaires. La batterie n’est pas incluse dans la garantie.

Page 4

75W

100W

150W

200W

300W

400W

600W

1 Informations générales

1.1 Tableau des correspondances

12V 6A 8A 12A 16A 24A 32A 48A 24V 3A 4A 6A 8A 12A 16A 24A 48V 2A 3A 4A 6A 8A 12A

Les courants indiqués sont les courants (In) à puissance nominale de sortie

1.2 Spécifications environnementales

Température de fonctionnement :

- 5°C à + 40°C à 100 % de charge.

- 5°C à + 50°C à 75 % de charge.

- 5°C à + 50°C à 100 % de charge pour 75 à 100W

Température de stockage : -25 à +85°C.

Humidité relative : 20 à 95%.

75W 100W 150W 200W 300W 400W 600W

1.3 Spécifications électriques d’entrée et de sortie

1.3.1 Entrée réseau

- tension monophasée: 98V à 264V sauf 100-150W: 195V à 264V.

- fréquence: 47 à 63Hz.

- classe I.

- régimes de neutre : TT, TN, IT.

Courant primaire @ 98V 1A - - 3A 4A 6A 8A Courant primaire @ 195V 0.5A 0.75A 1A 1.5A 2A 3A 4A

Disjoncteur à prévoir en amont : courbe D

1.3.2 Sortie

Tension nominale 12V 24V 48V Tension de floating réglée à mi-charge et 25°C 13.6V Plage de réglage (V) * 12-14V 23-29V 46-58V Courant de limitation In

* En mode alimentation sans batterie exclusivement. Toute utilisation de la plage de réglage en mode chargeur avec batterie entraînera une non-reprise de l’appareil sous garantie.

+/-0.5%

27.2V

+/-0.5%

54.4V

+/-0.5%

Page 5

C180

RackF3U

2 Installation de votre équipement

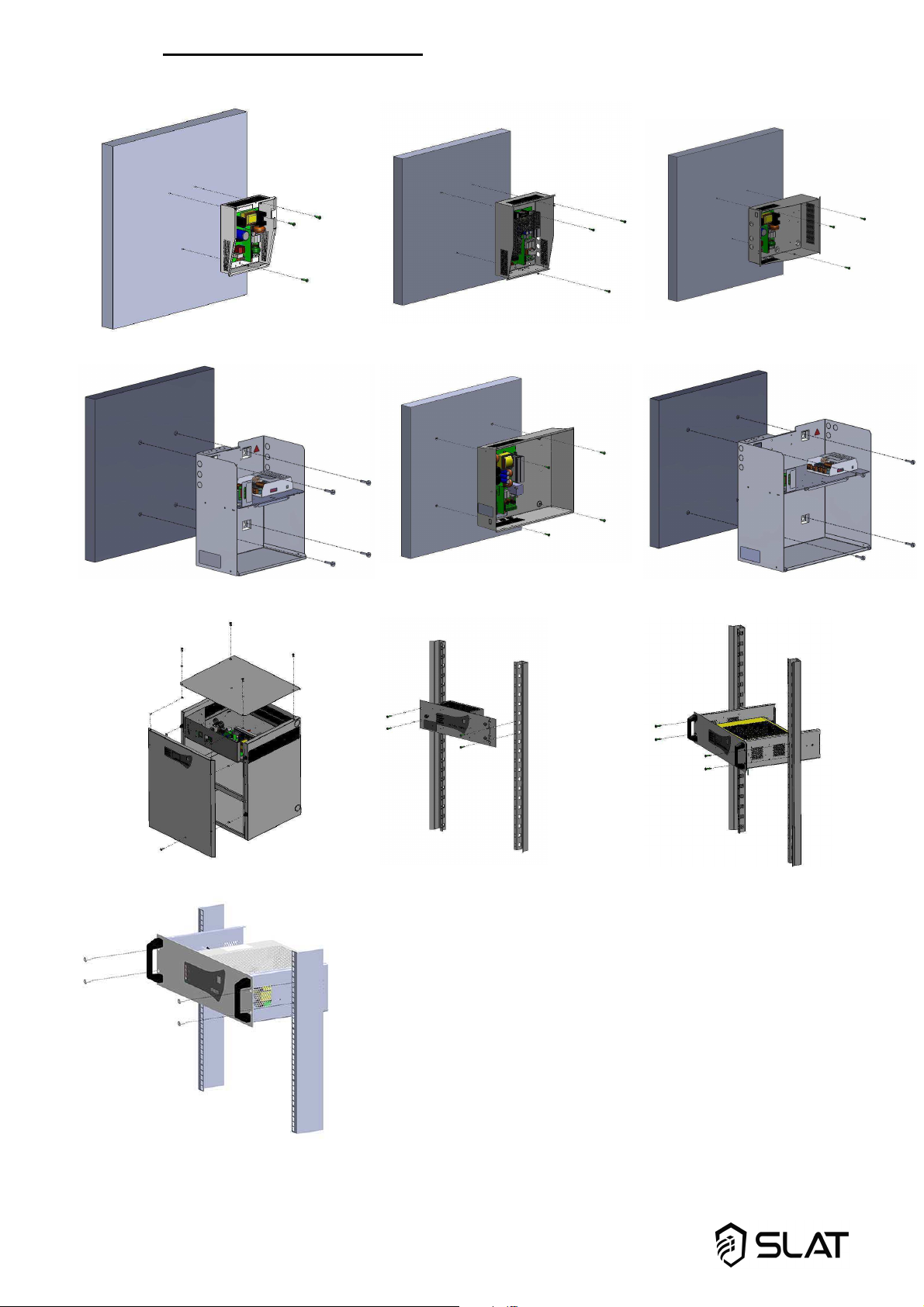

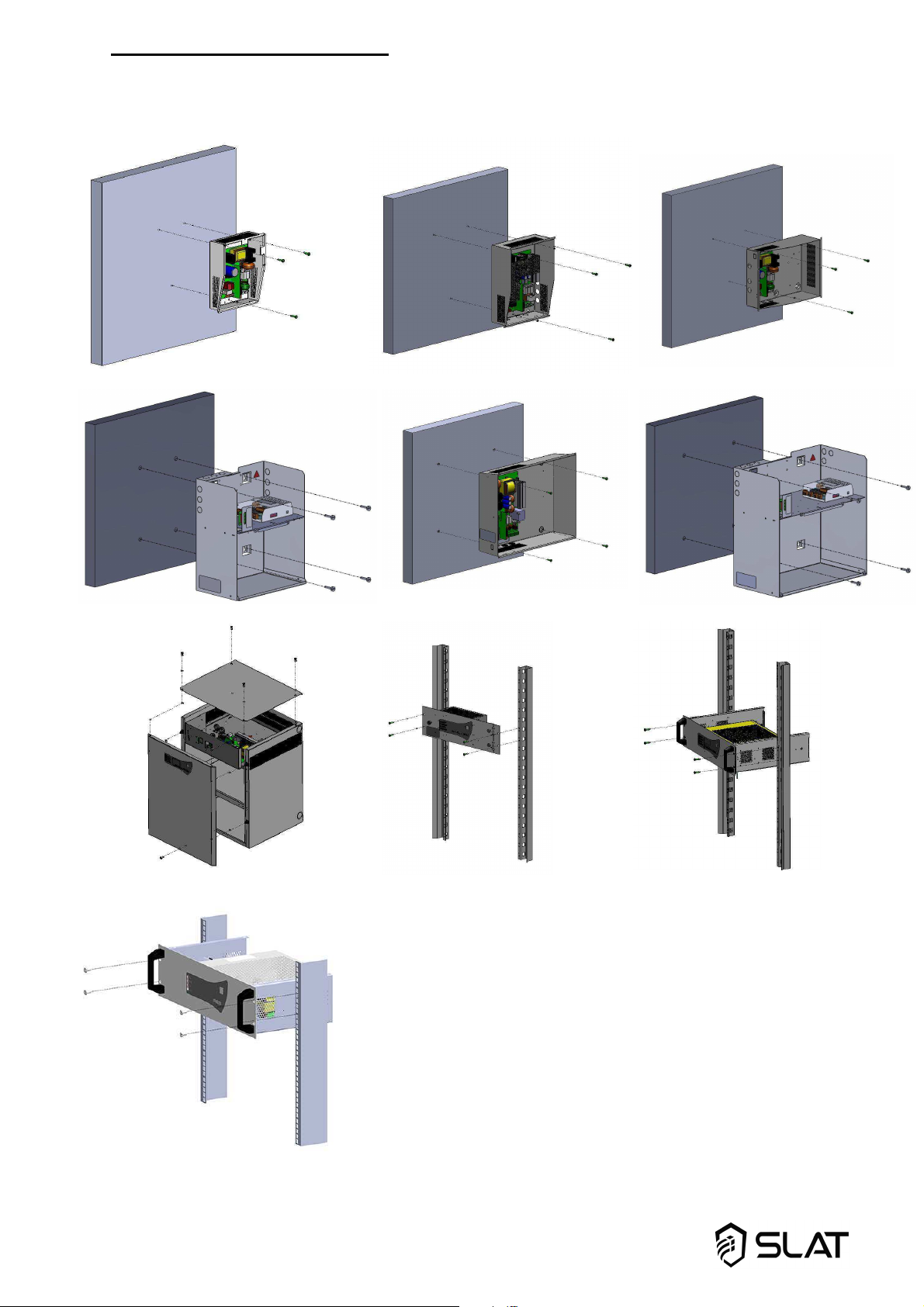

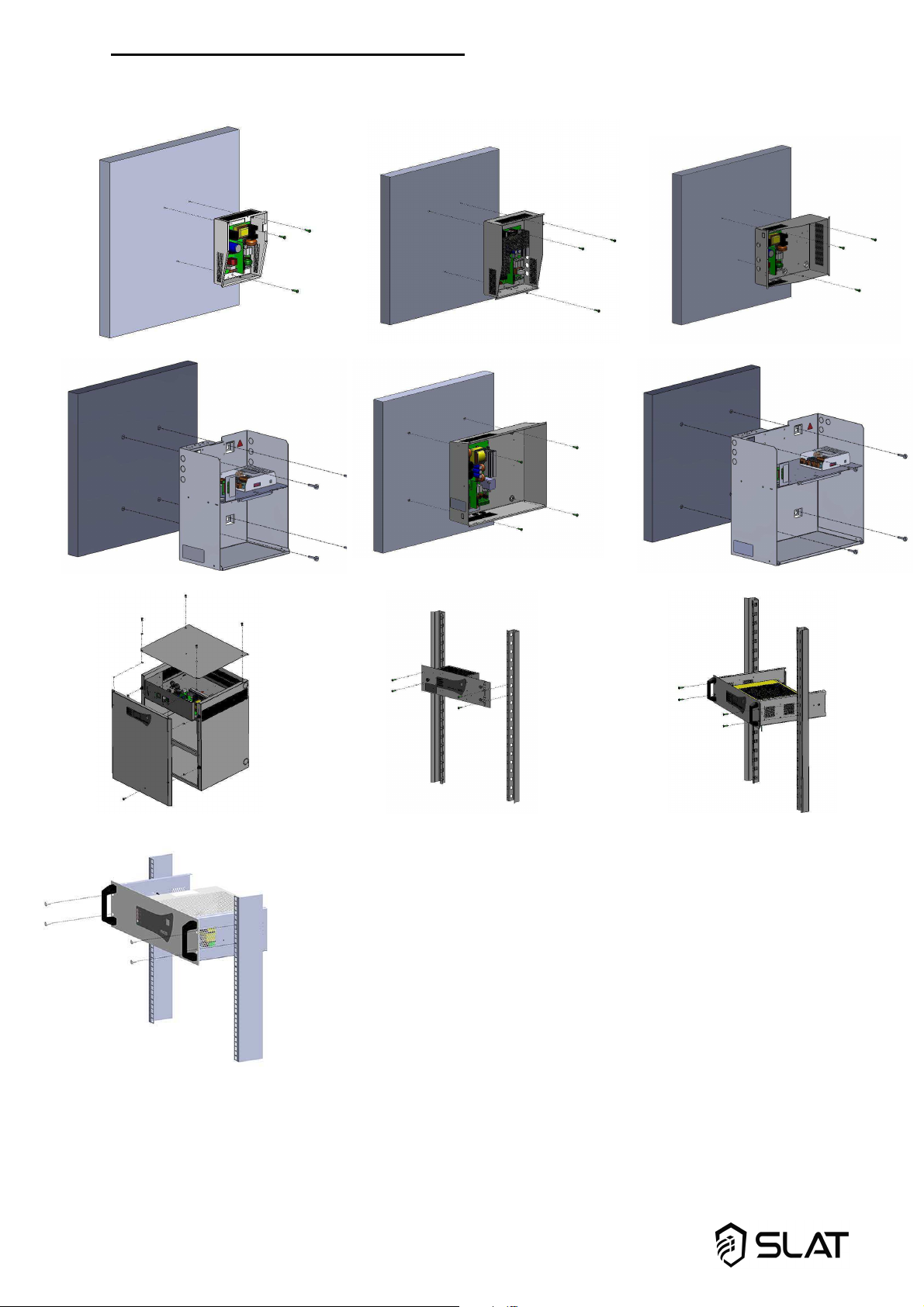

2.1 Fixation et dimensions des coffrets (dim : LxHxP mm)

C6 – Dim : 194x243x97mm – IP30

C38 – Dim : 289x350x189mm - IP 31

C23 – Dim : 248x322x126 mm – IP30

C48 – Dim : 425x345x120mm - IP30

C24 - Dim : 322x248x126mm - IP 30

C85 – Dim : 408x408x224mm – IP31

– Dim : 505x610x430mm – IP31

Rack 3U – Dim : 483x132x235mm (court) – IP30

– Dim : 482x133x110mm – IP30

Rack 3U – Dim : 483x132x358mm – IP30

Page 6

2.2 Batteries

Vous trouverez le plan d’intégration et de câblage des batteries dans le kit fourni avec le produit (sauf rack et F3U).

3 Raccordement

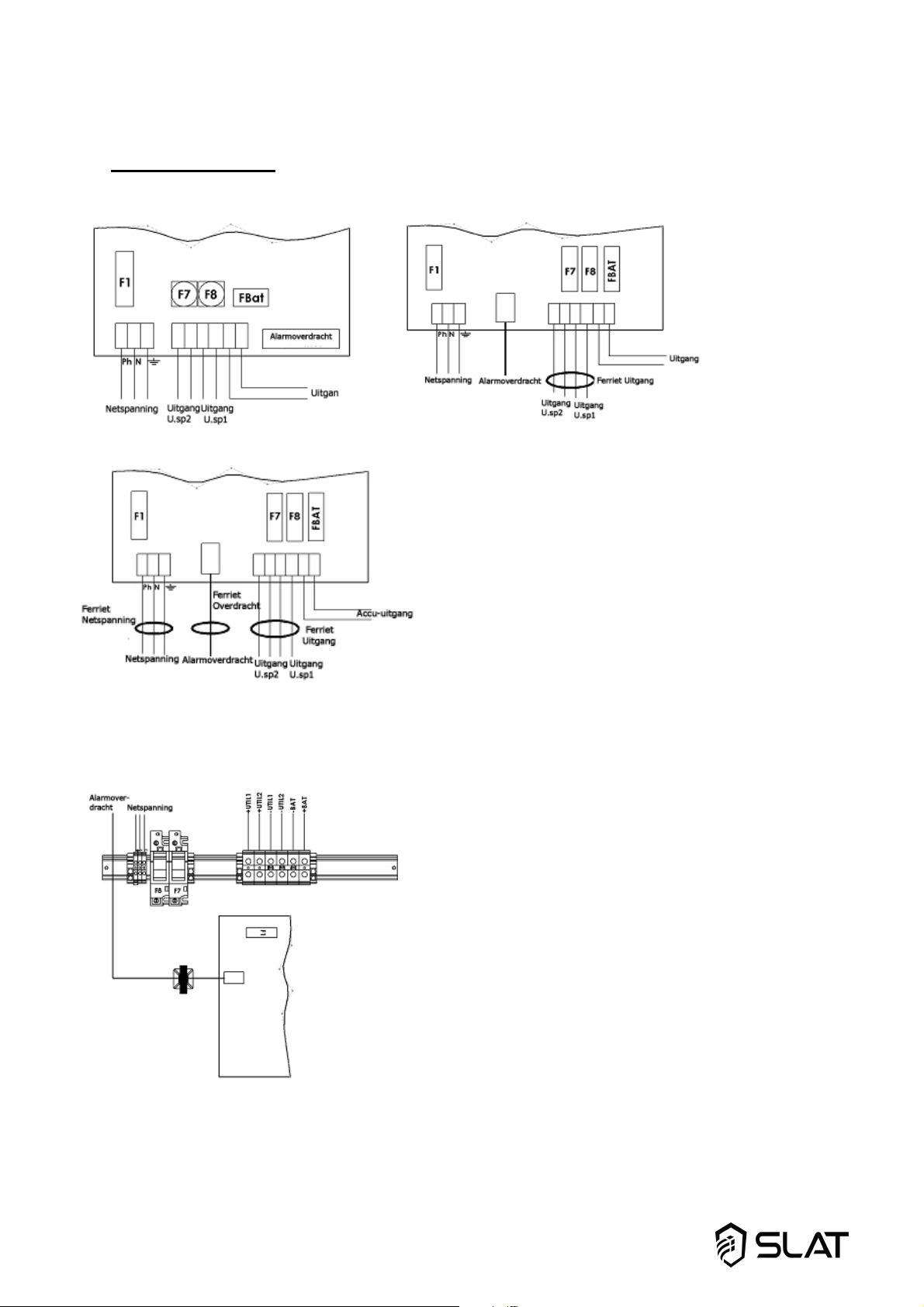

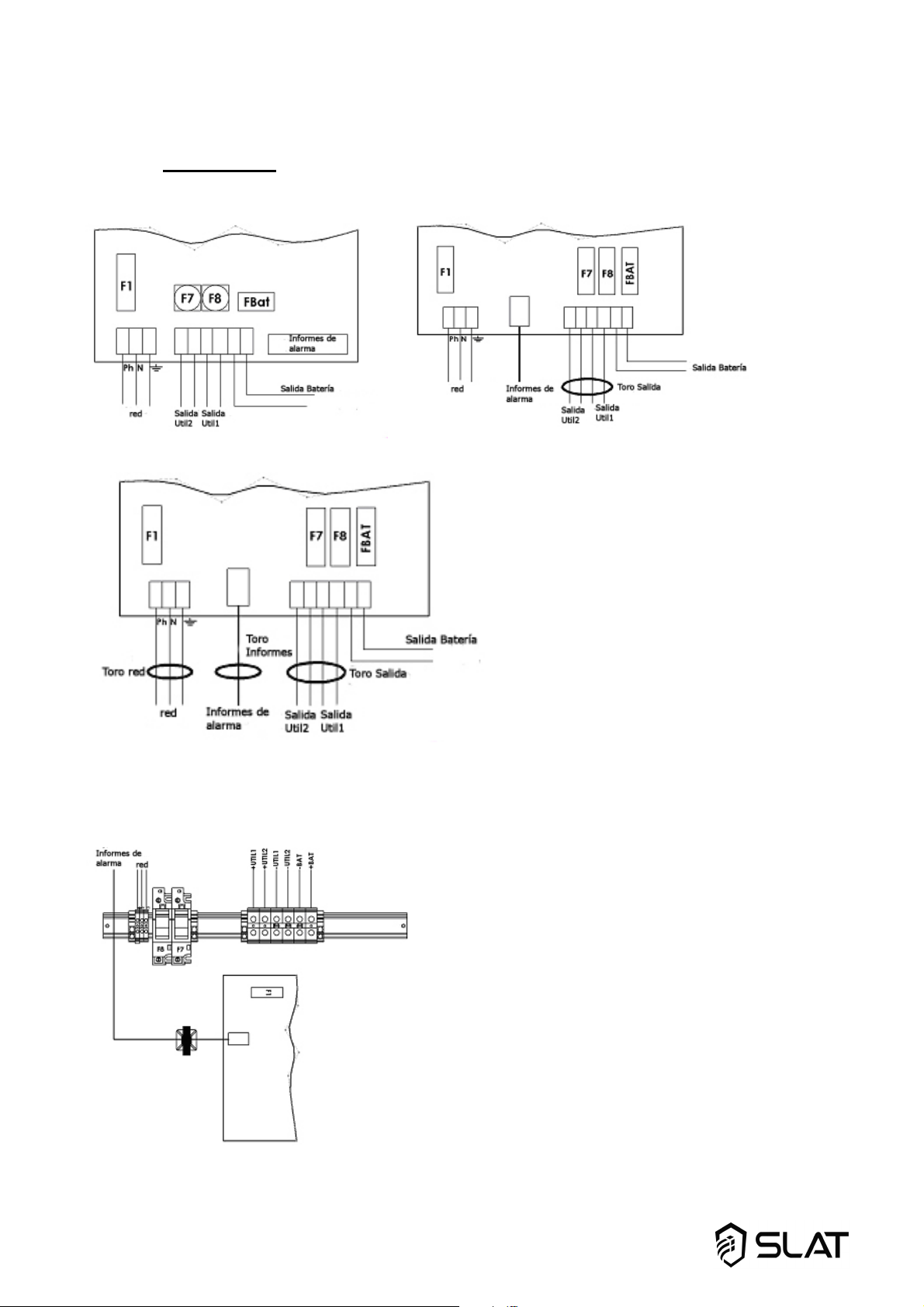

3.1 Plan de raccordement

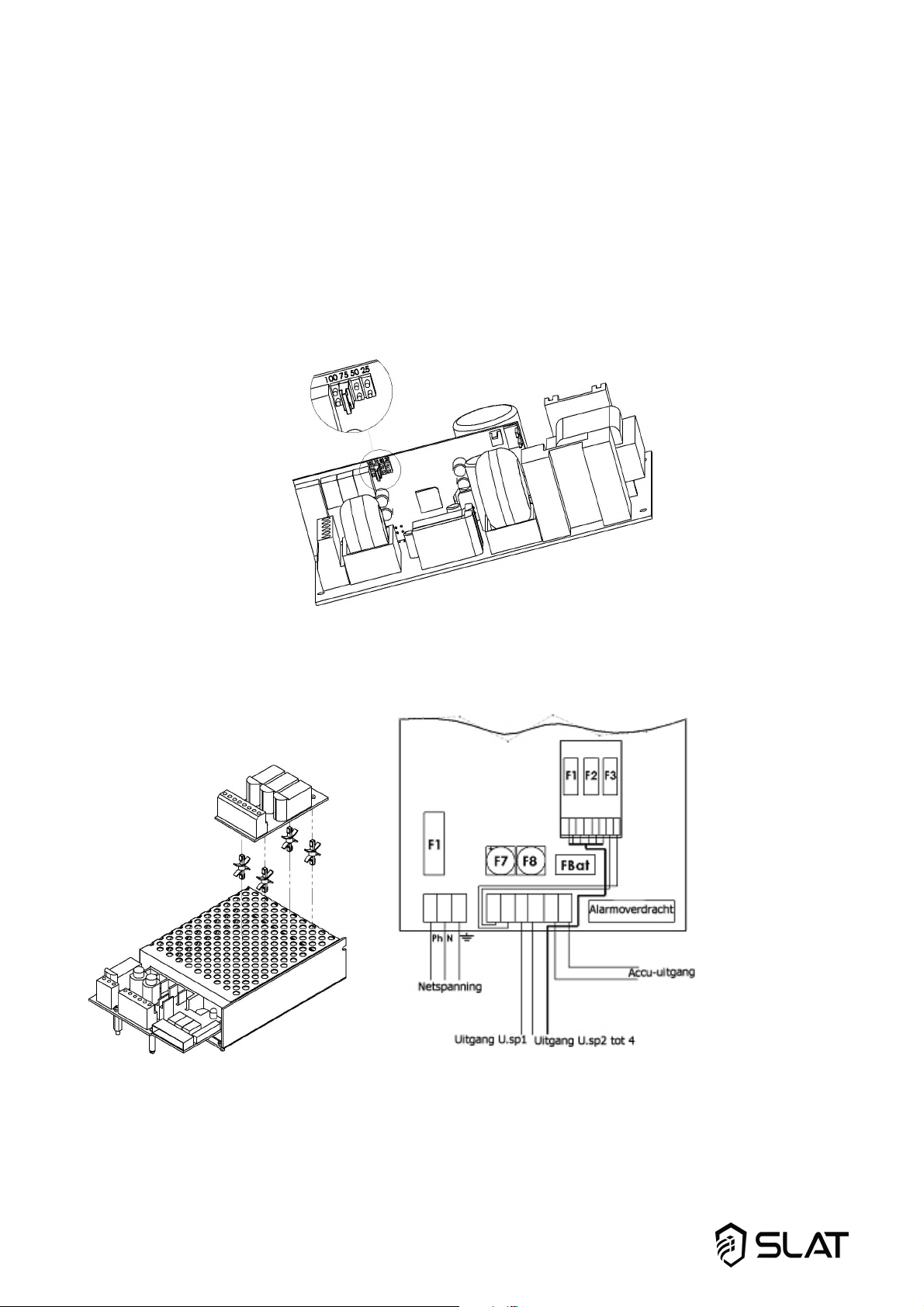

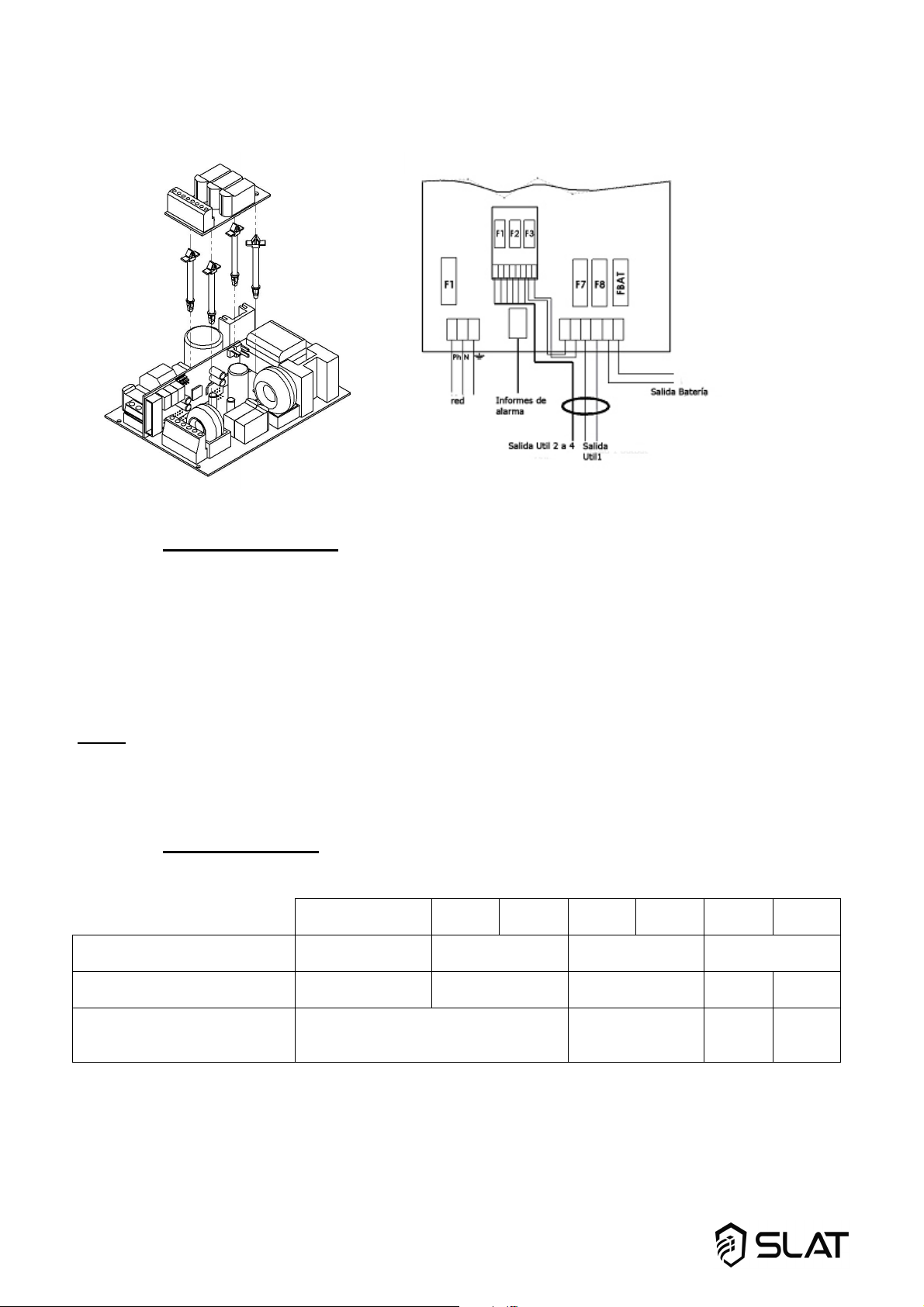

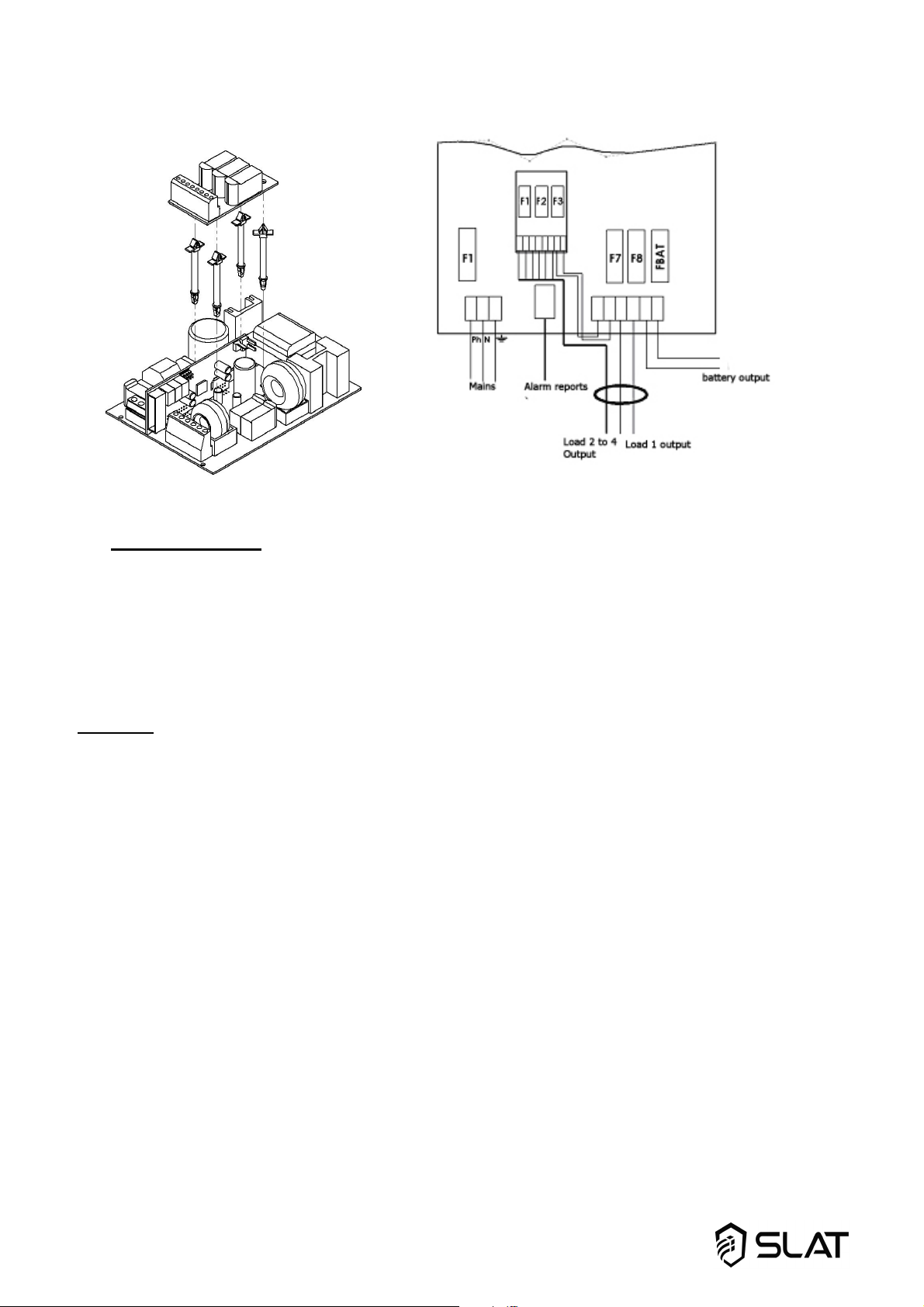

Câblage 75W Câblage 100-300W

Câblage 400-600W

Cas particulier du Evolution 12V 48A

Câblage EV 12V 48A

* Le collier fourni avec tous les produits permet la fixation du câble secteur au niveau du bornier secteur.

Page 7

Attention, les ouvertures prévues dans le coffret doivent être utilisées. Ne pas créer d’ouvertures

75W

100-150W

200-300W

400-600W

supplémentaires sous peine de dysfonctionnement de l’appareil et de non reprise sous garantie. sauf emplacements prévus sur C38 et C85

Tableau d’utilisation des tores

C6-C7-C23-C24-C48 C38-C85 RACK F3U – 3U C180

75W Aucun Aucun Aucun -

100-150W TORE SORTIE à

monter

200-300W TORE SORTIE à

monter

400-600W TORE SECTEUR +

TORE REPORTS +

TORE SORTIE à

monter

TORE SORTIE pré-

monté

TORE SORTIE pré-

monté

- - FILTRE/TORE

TORE SORTIE à

monter

- TORE SORTIE pré-

monté

SECTEUR +

TORE REPORTS +

TORE SORTIE pré-

montés

3.2 Spécifications de raccordement

Secteur 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm² Batteries 2.5 mm² 6 mm² 6 mm² 10 mm² ** Utilisation (2 sorties) 2.5 mm² 6 mm² 6 mm² 10 mm² ** Reports d’alarme (débrochable) 1.5 mm² 1.5 mm² 1.5 mm² 1.5 mm²

** Les bornes Batterie et utilisation du calibre 12V 48A sont en 35 mm²

4 Mise en service

Ouvrir le fusible batterie ou pour les cartes de 75 à 150W équipées du fusible à réarmement automatique : raccorder les fils batterie sur le bornier mais ne pas raccorder les bornes de la batterie.

Après avoir effectué les raccordements électriques (secteur, utilisations et batteries). 1 Fermer le disjoncteur secteur en amont. 2 Vérifier la tension de sortie utilisation. La LED de la carte mère devient rouge. 3 Fermer le fusible batterie ou raccorder les bornes de la batterie pour les cartes de 65 à 150W. 4 Vérifier le voyant de bon fonctionnement sur la carte mère :

o tout ok : vert, o défaut secteur : orange, o défaut batterie ou chargeur ou absence utilisation : rouge (ce défaut est prioritaire par rapport au

défaut secteur). 5 Raccorder le fil de terre et la nappe (si équipé). 6 Fermer le capot.

Votre appareil est en état de marche lorsque les 4 LED vertes correspondant aux voyants secteur, chargeur, sortie et batterie sont allumées.

Page 8

5 Fonctionnement de l’Evolution

5.1 Alarmes

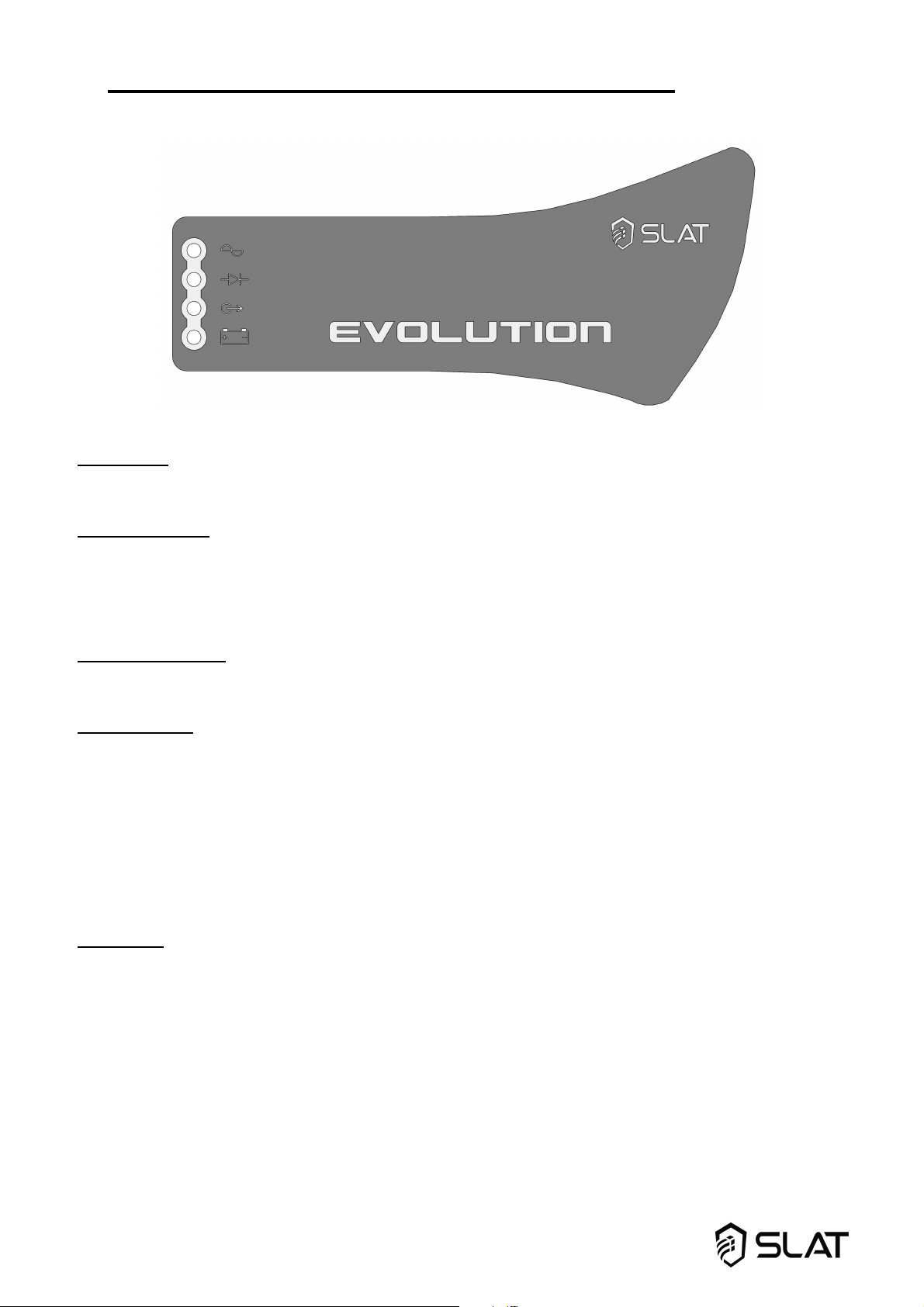

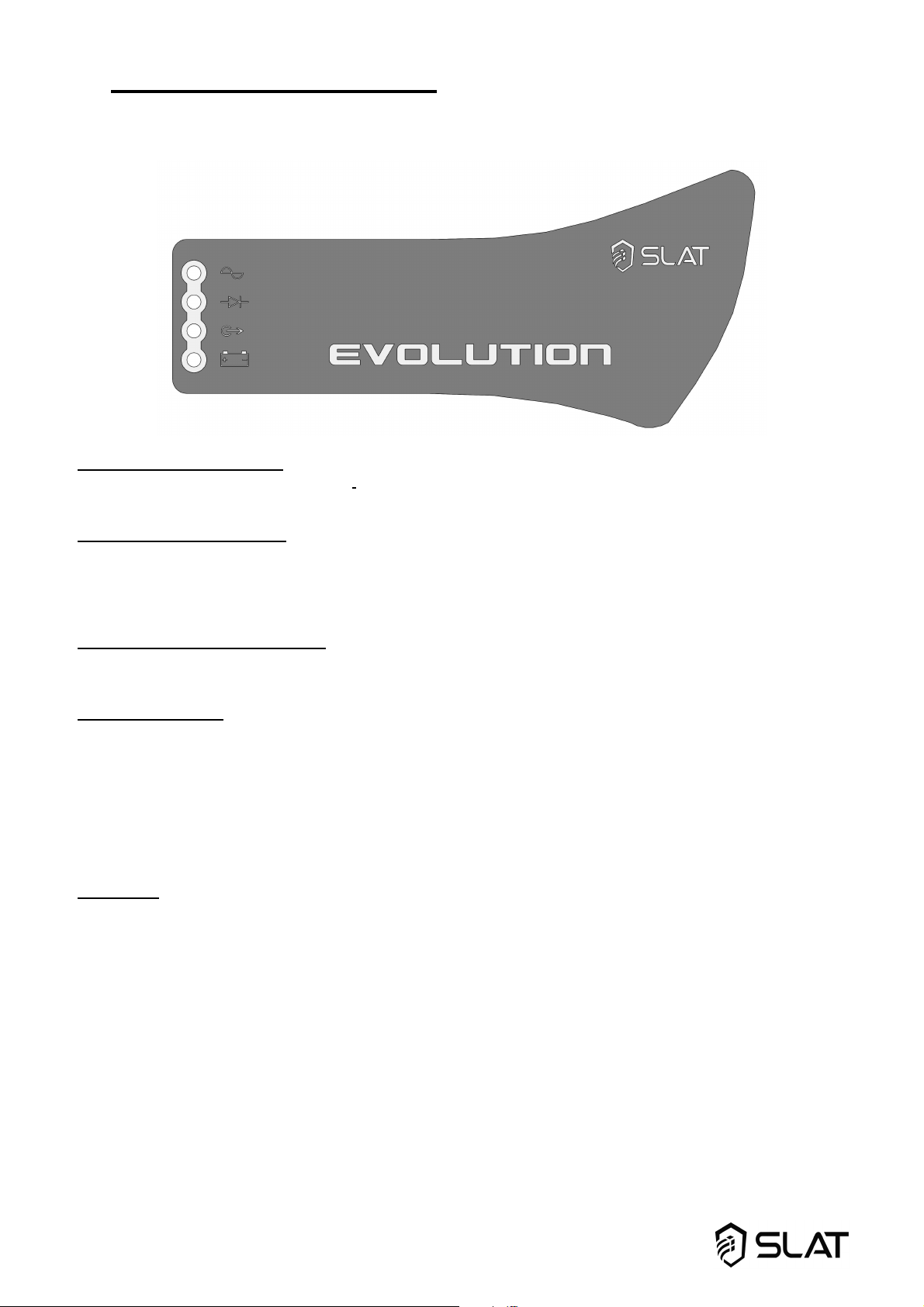

Présence secteur : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité positive) avec temporisation.

Si le secteur est absent > LED éteinte

Présence chargeur : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité

positive) Si le fusible secteur HS ou absent.

Si le secteur est <98V ou 195V en 100-150W. LED éteinte Si le produit est HS.

Présence utilisation : Signalisation par LED verte de la présence d’une tension (pas de seuil) sur les sorties

utilisation (pas de report associé.

Si une des 2 sorties n’a pas de tension, la LED s’éteint.

Présence batterie : signalé en local par une LED verte et à distance par un contact sec RTC (sécurité positive)

Si la batterie est absente :

Le test batterie s’effectue de la manière suivante :toutes les 30s pendant les 20 premières minutes après la mise en service : toutes les 15min après les 20 premières minutes, Si un défaut est détecté, le test repasse toutes les 30s jusqu’à 20 minutes après la disparition du défaut. Signalé en local par LED éteinte.

Si la tension batterie < 1.85V/élt+/-3%, signalé en local par LED orange clignotante.

Remarque : Dans le cas du montage en coffret C6 et C23, la signalisation se fait par un seul voyant :

o tout ok : vert. o défaut secteur : orange. o défaut batterie ou chargeur ou absence utilisation : rouge (ce défaut est prioritaire par

rapport au défaut secteur).

5.2 Equipements et options disponibles

Coupure tension batterie basse :

Le seuil de coupure est de 1,8V/élt L’élément effectuant la coupure est positionné dans le +.

Limitation courant batterie :

+/- 3%.

Page 9

Le courant de charge est contrôlé et limité électroniquement à In en 75W - 12V/48A et à 75% de In en 100-600W.

Option limitation courant batterie (non disponible en 75W et 12V/48A) :

Le courant de charge batterie peut être ajusté à 25%, 50%, 75% du courant nominal In à l’aide d’un cavalier de configuration sur carte fille position ‘25’, ‘50’, ‘75’.

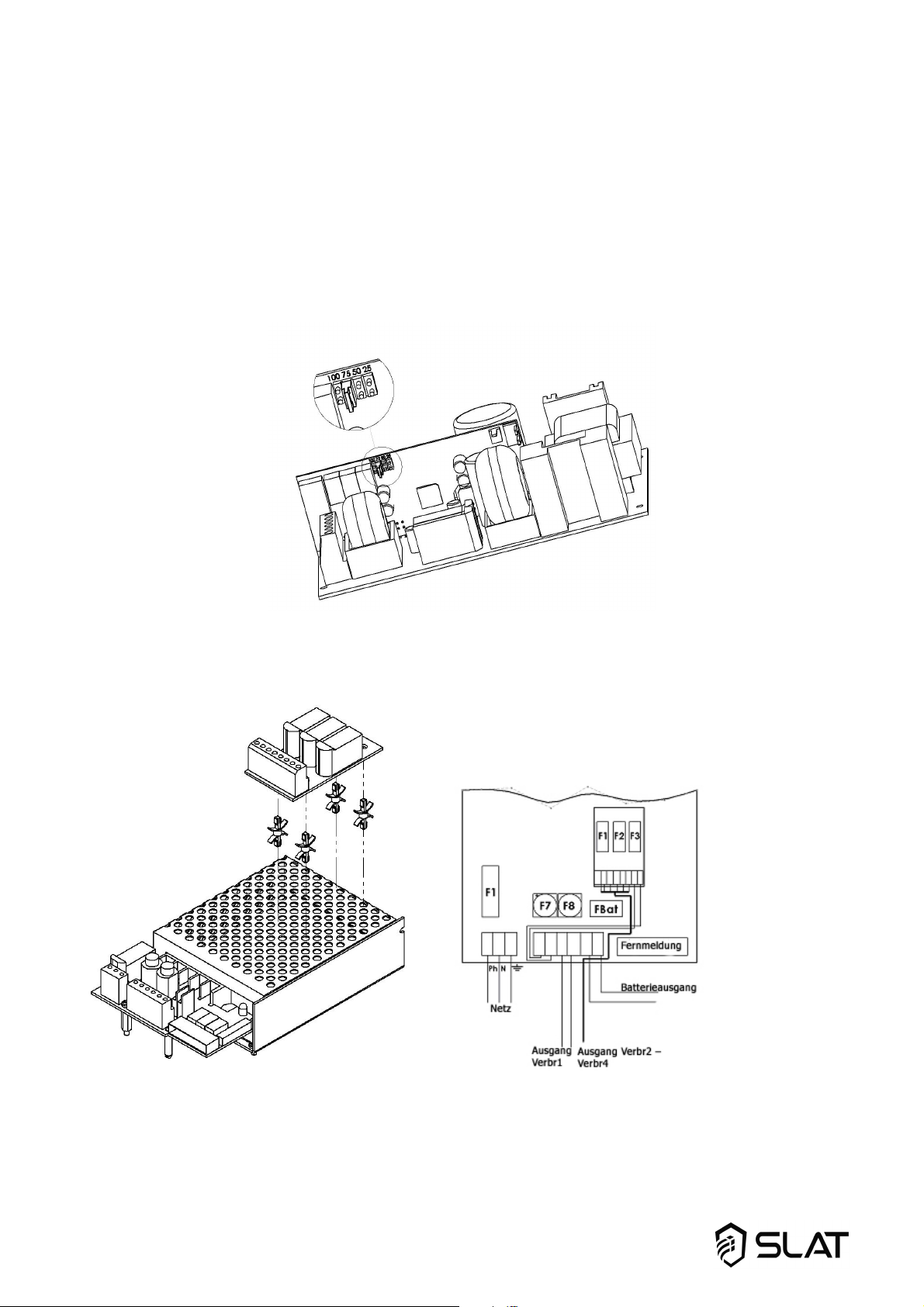

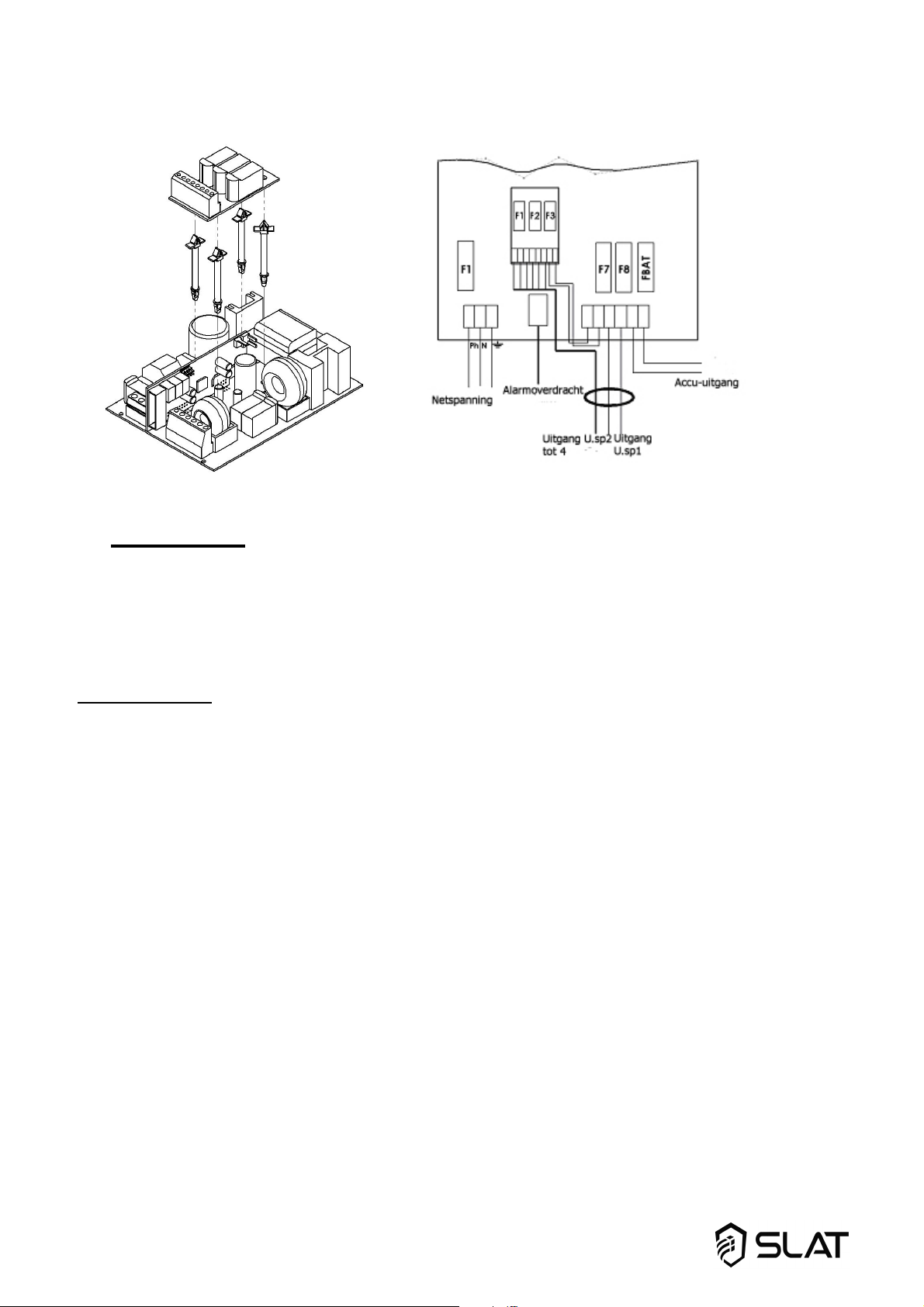

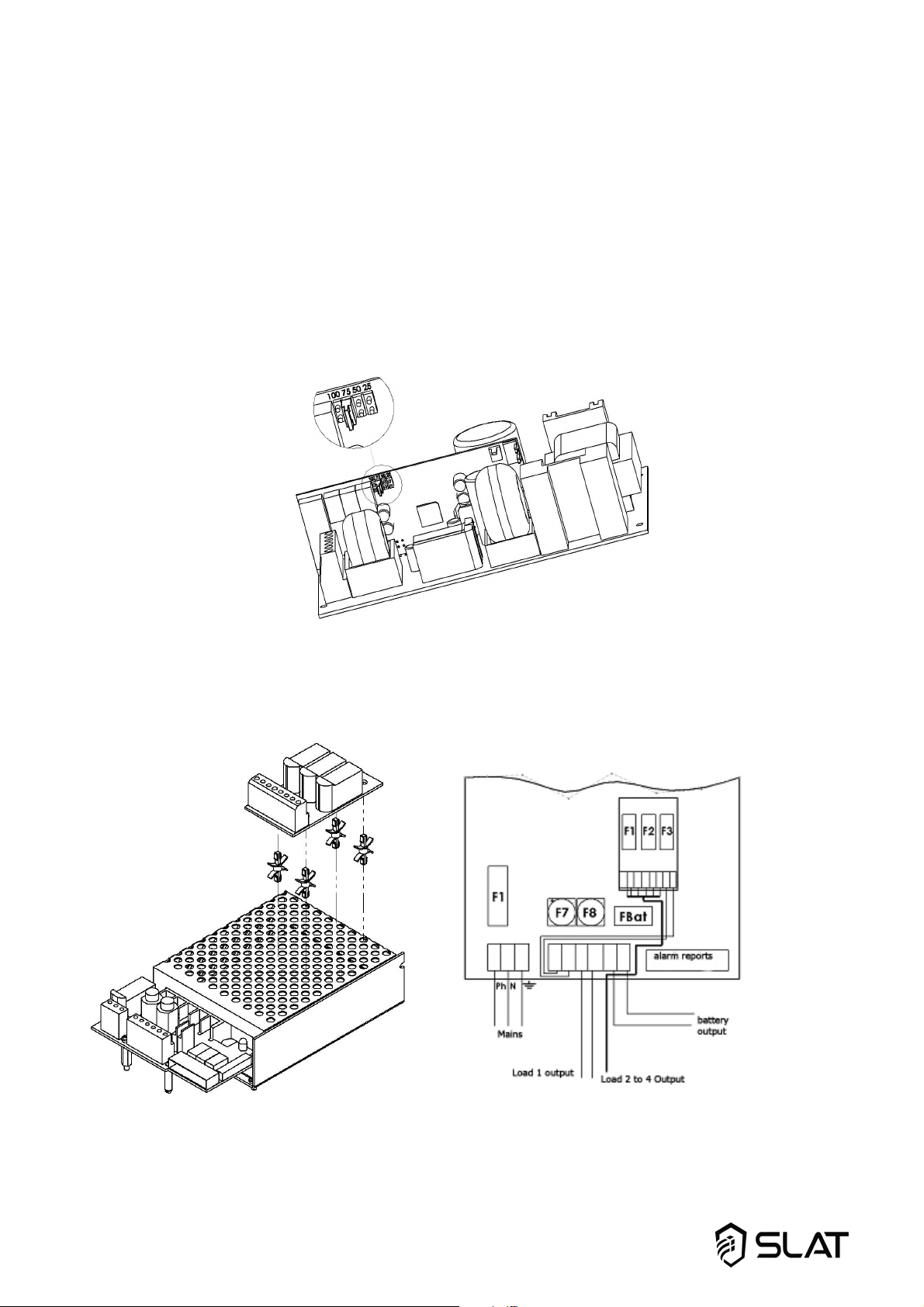

Option carte 3 départs fusiblés 4A (à monter)

Cavalier Carte fille

Option compensation en température :

Un système de compensation de la tension batterie permet de maintenir les caractéristiques de charge dans les limites des spécifications du constructeur batterie sur toute la plage de température d’utilisation. La sonde de température batterie doit être placée au plus près de la batterie.

Carte 3 départs fusiblés 75W

Page 10

Carte 3 départs fusiblés 100W – 300W

6 La maintenance

Pour que votre produit vous rende un service maximal et durable, il est vivement conseillé de le maintenir dans un état de propreté et de veiller à avoir une installation dans un endroit sec et ventilé. Nous ne serions en aucun cas responsables des dommages liés à une mauvaise utilisation ou à un défaut d’entretien de ce matériel.

AVERTISSEMENT

Le remplacement de la batterie d’origine par une batterie de type incorrect peut engendrer un risque d’explosion. Les batteries usagées doivent être mises au rebut conformément aux obligations de recyclage des matériaux .

Page 11

7 Protections

7.1 Versions 12V

F1 (secteur) : calibre - type taille - pouvoir de coupure F7, F8 (utilisation) : calibre - type - taille FBat (batterie) : calibre - type - taille

7.2 Versions 24V

F1 (secteur) : calibre - type taille - pouvoir de coupure F7, F8 (utilisation) : calibre - type - taille FBat (batterie) : calibre - type - taille

12V

3.15A T

5x20 - 1500A

6.3A T 5x20

Fusible à réarmement automatique

24V

3.15A T

5x20 - 1500A

3.15A T

Fusible à réarmement automatique

24V

5x20

12V

5x20 - 1500A

12.5A T

24V

5x20 - 1500A

12V 12A

2A T

5x20

24V

2A T

6,3A T

5x20

12V 16A

5x20 - 1500A

10.3x38

24V

5x20 - 1500A

12.5A T

10.3x38

12V 24A

6,3A T

25A gG

32A gG

24V 12A

6,3A T

5x20

16A gG

12V 32A

8A T

5x20 - 1500A

32A gG

10.3x38 32A aM

10.3x38

24V 16A

5x20 - 1500A

10.3x38 50A aM

10.3x38

8A T

25A gG

10.3x38 32A gG

10.3x38

12V 48A

50A gG

24V 24A

7.3 Versions 48V

F1 (secteur) : calibre - type taille - pouvoir de coupure F7, F8 (utilisation) : calibre - type - taille FBat (batterie) : calibre - type - taille

48V

2A T

5x20 - 1500A

3.15A T 5x20

Fusible à réarmement

automatique

48V

6,3A T

5x20 - 1500A

6,3A T

5x20

12.5A T 5x20

48V

8A T

5x20 - 1500A

12.5A T 5x20

20A aM

10.3x38

48V 12A

Page 12

8 Procédure de dépannage

Si l’Evolution ne délivre pas de tension

• Vérifier la présence secteur sur le bornier secteur

• Vérifier les fusibles

• Vérifier la valeur de la tension sur les bornes util 1et/ou util 2

• La tension sur les câbles batterie doit être identique à celle de l’utilisation

• Vérifier que chaque batterie de 12Vcc présente une tension égale voir supérieure à 11,5Vcc

• Répéter la mesure après avoir débranché l’utilisation et la batterie.

• Recontrôler la signalisation des voyants (cf chapitre 5)

• Si toutes les étapes sont validées vérifier la compatibilité de votre utilisation

Si la batterie ne prend pas le relais après un défaut secteur

• Contrôler la tension aux bornes de la batterie

• Contrôler le fusible batterie

• Contrôler la tension sur les bornes util 1 et/ou util2

Si les voyants ne sont pas allumés

• Contrôler la présence secteur sur le bornier secteur

• Contrôler le raccordement batterie (et le fusible batterie)

• Contrôler la bonne connection de la nappe

• Contrôler la tension sur les bornes util 1 et/ou util2

Pour une assistance technique complémentaire, contactez la hot line SLAT

+ 33 (0) 4 78 66 63 70

Pour vos demandes de retour, connectez-vous sur notre site internet

http://www.slat.fr

ou contactez le SAV SLAT afin d ‘obtenir un numéro RMA (retour de marchandise autorisé) .

Sans numéro RMA votre retour ne sera pas accepté.

Page 13

NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13 OPERATING INSTRUCTIONS P25 GEBRUIKSHANDLEIDING P37 MANUAL DE USUARIO

P49

BEDIENUNGSANLEITUNG

Evolution

75 W bis 600 W

Page 14

Inhaltsverzeichnis

1. Allgemeine Daten........................................................................................................ 16

1.1 Vergleichstabelle ..................................................................................................................................... 16

1.2 Angaben zur Umweltverträglichkeit ......................................................................................................... 16

1.3 Angaben zu den elektrischen Ein- und Ausgängen ................................................................................ 16

2. Montage der Stromversorgung ................................................................................. 17

2.1. Befestigung und Abmessungen der Gehäusekästen (Abm.: LxHxT mm) .............................................. 17

2.2. Batterien ................................................................................................................................................. 18

3. Anschluss ................................................................................................................... 18

3.1 Anschlussplan .......................................................................................................................................... 18

3.2 Spezifizierung der Anschlüsse ................................................................................................................ 19

4. Inbetriebnahme ........................................................................................................... 19

Funktionsweise der Stromversorgung Evolution .................................................... 20

5.1 Alarme...................................................................................................................................................... 20

5.2 Einrichtungen und verfügbare Optionen .................................................................................................. 21

6. Wartung ....................................................................................................................... 22

7. Sicherungen ................................................................................................................ 23

7.1. Version 12 V ........................................................................................................................................... 23

7.2. Version 24 V ........................................................................................................................................... 23

7.3. Version 48 V ........................................................................................................................................... 23

8. Fehlerbehebung .......................................................................................................... 24

Page 15

Herzlichen Glückwunsch,

dass Sie für die unterbrechungsfreie Stromversorgung Evolution von SLAT entschieden haben. Vielen Dank für den Kauf. In dieser Broschüre finden Sie alle Anweisungen für die Installation, Inbetriebnahme und Wartung des Produkts. Damit Ihre Stromversorgung ordnungsgemäß funktioniert, empfehlen wir, diese Anweisungen sorgfältig zu beachten.

Wir wünschen viel Erfolg.

Sicherheitshinweise

Die Stromversorgung ist dafür ausgelegt, an ein öffentliches Stromverteilernetz (115/230 V) angeschlossen zu werden. Um jegliche Gefahr eines elektrischen Schlags zu verhindern, müssen sämtliche EINGRIFFE bei SPANNUNGSLOS GESCHALTETEM Gerät (der vorgeschaltete bipolare Schalter ist offen) vorgenommen werden. Arbeiten bei eingeschaltetem Gerät sind nur bei Eingriffen zulässig, bei denen eine Trennung vom Netz unmöglich ist. Eingriffe dürfen nur von befugtem Personal vorgenommen werden.

Normen, Richtlinien und Schutz der Umwelt und der öffentlichen Gesundheit

Alle Produkte aus der Baureihe Evolution halten die NS-Richtlinien und EMV-Normen (bzgl. Störfestigkeit und Emission) ein. Sie entsprechen den Normen:

• EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (Klasse SELV)

• EN 62368-1 (2014)

• EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)

• EN 55032 (2015) Klasse B

• UL1950 bei den Komponenten.

SLAT ist seit 2008 gemäß ISO 14001 zertifiziert. SLAT fertigt alle Produkte in Einhaltung der Umweltschutzbestimmungen RoHS und WEEE. SLAT lässt die Produkte an deren Lebensdauerende in seiner Wiederaufbereitungsanlage wiederverwerten.

Garantie

Unsere Garantie gilt drei Jahre ab Werk. Sie beschränkt sich auf Erstattung oder Ersatz (je nach unserer Wahl und ohne Schadenersatz irgendeiner Art) der von uns als schadhaft anerkannten Teilen nach Rücksendung in unser Werk auf Kosten des Käufers. Wir können den Ersatz oder Reparaturen von Teilen, der bzw. die nicht durch unser Werk erfolgt sind, nicht akzeptieren. Damit unsere Kunden immer von den neuesten technischen Verbesserungen profitieren können, behält sich SLAT das Recht vor, an den Produkten die erforderlichen Änderungen vorzunehmen. Die Batterie ist von der Garantie ausgeschlossen.

Page 16

75 W

100 W

150 W

200 W

300 W

400 W

600 W

1 Allgemeine Daten

1.1. Vergleichstabelle

12 V 6 A 8 A 12 A 16 A 24 A 32 A 48 A 24 V 3 A 4 A 6 A 8 A 12 A 16 A 24 A 48 V 2 A 3 A 4 A 6 A 8 A 12 A

Die angegebenen Stromwerte sind Ströme (In) bei Ausgangsnennleistung

1.2. Angaben zur Umweltverträglichkeit

Betriebstemperatur:

-5 °C bis +40 °C bei 100 % Last

-5 °C bis +50 °C bei 75 % Last

-5 °C bis +50 °C bei 100 % für 75 bis 100 W

Lagerungstemperatur: -25 bis +85 °C.

Relative Feuchte: 20 bis 95 %.

75 W 100 W 150 W 200 W 300 W 400 W 600 W

1.3. Angaben zu den elektrischen Ein- und Ausgängen

1.3.1. Netzeingang

- Spannung, einphasig: 98 V bis 264 V außer 100-150 W: 195 V bis 264 V

- Frequenz: 47 bis 63 Hz

- Klasse I.

- Sternpunktbetrieb: TT, TN, IT.

Courant primaire @ 98V 1 A - - 3 A 4 A 6 A 8 A Courant primaire @ 195V 0,5 A 0,75 A 1 A 1,5 A 2 A 3 A 4 A

Ein vorgeschalteter Trennschalter ist vorzusehen: Kurve D.

1.3.2. Ausgang

Nennspannung 12 V 24 V 48 V Geregelte Floating-Spannung bei mittlerer Last und 25 °C Regelbereich (V) * 12-14 V 23-29 V 46-58 V Begrenzungsstrom In

* Nur im Stromversorgungsbetrieb ohne Batterie. Jegliche Verwendung des Regelbereichs im Ladebetrieb mit Batterie führt zu einer Nichtzurücknahme des Geräts im Garantiefall.

13,6 V

+/-0,5 %

27,2 V

+/-0,5 %

54,4 V

+/-0,5 %

Page 17

2. Montage der Stromversorgung

2.1. Befestigung und Abmessungen der Gehäusekästen (Abm.: LxHxT mm)

C6 – Abm : 194x243x97mm – IP30

C38 – Abm : 289x350x189mm - IP 31

C23 – Abm: 248x322x126 mm – IP30

C48 – Abm : 425x345x120mm - IP30

C24 - Abm : 322x248x126mm - IP 30

C85 – Abm: 408x408x224mm – IP31

C180 – Abm : 505x610x430mm – IP31

RackF3U – Abm : 482x133x110mm –

IP30

Rack 3U – Abm : 483x132x358mm – IP30

Rack 3U – Abm : 483x132x235mm (kurz) –

IP30

Page 18

2.2. Batterien

Das Einbau- und Verkabelungsschema für die Batterien wird im Produkt-Kit mitgeliefert (außer Rack und F3U).

3. Anschluss

3.1. Anschlussplan

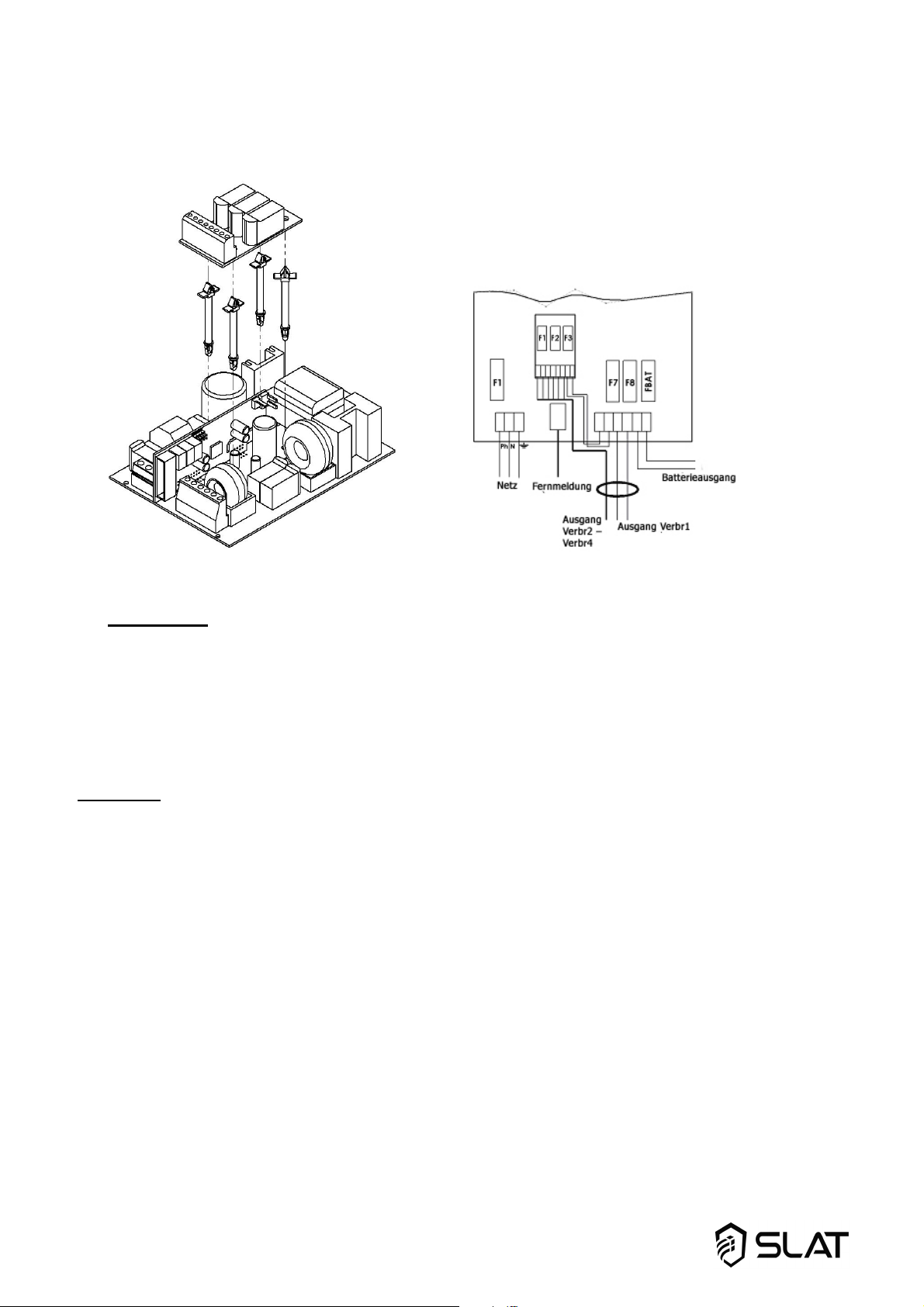

Verkabelung 75 W Verkabelung 100-300 W

Sonderfall Evolution 12 V/48 A

Verkabelung 400-600 W

Verkabelung EV 12 V/48 A

Page 19

* Mit der mitgelieferten Schelle kann das Netzkabel in Höhe der Netzklemmleiste befestigt werden.

75 W

100-150 W

200-300 W

400-600 W

Achtung! Die im Gehäuse vorgesehenen Öffnungen müssen verwendet werden. Bohren Sie keine zusätzlichen Öffnungen in das Gehäuse. Dies könnte zum Ausfall des Geräts und Verlust der Garantie führen. Ausgenommen sind die in den C38- und C85-Gehäusen vorgestanzten Öffnungen.

Tabelle für die Ringkerne-Verwendung

C6-C7-C23-C24-C48 C38-C85 RACK F3U – 3U C180

75 W Kein Kein Kein -

100-150 W Ringkern Ausgang zu

montieren

200-300 W Ringkern Ausgang zu

montieren

400-600 W

Ringkern Netz +

Ringkern Reporte

Ringkern Ausgang zu

montieren

Ringkern Ausgang

vormontiert

Ringkern Ausgang

vormontiert

- - Filter/Ringkern Netz +

Ringkern Ausgang zu

montieren

- Ringkern Ausgang

vormontiert

Ringkern Reporte

Ringkern Ausgang

vormontiert

3.2. Spezifizierung der Anschlüsse

Netz 2,5 mm² 2,5 mm² 2,5 mm² 2,5 mm² Batterien 2,5 mm² 6 mm² 6 mm² 10 mm² ** Verbraucher (2 Ausgänge) 2,5 mm² 6 mm² 6 mm² 10 mm² ** Alarmreporte (abziehbar) 1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm²

** Der Querschnitt der Klemmen von Batterie und Verbraucher (der Größe 12 V 48 A) ist 35 mm².

4. Inbetriebnahme

Öffnen Sie die Batteriesicherung oder bei den Platinen (75 bis 150 W mit selbstrückstellender Sicherung : schließen Sie die Drähte der Batterie an die Klemmleiste an, aber schließen Sie die Batterieklemmen noch nicht an.

Nachdem die elektrischen Anschlüsse hergestellt sind (Netz, Verbraucher und Batterien):

1 Schließen Sie den vorgeschalteten Netztrennschalter. 2 Prüfen Sie die Verbraucherausgangsspannung. Die LED auf der Hauptplatine muss rot leuchten. 3 Schließen Sie die Batteriesicherung oder bei den Platinen (75 bis 150 W) schließen Sie die

Batterieklemmen wieder an.

4 Prüfen Sie, ob die Kontrollleuchte auf der Hauptplatine den ordnungsgemäßen Betrieb anzeigt:

a. alles OK: grün b. Netzstörung: orange c. Störung Batterie oder Ladegerät oder keine Ausgangsspannung: rot (diese Störung ist

vorrangig gegenüber der Netzstörung). 5 Verbinden Sie Erdleiter und Bandkabel auf die Abdeckung (falls vorhanden). 6 Schließen Sie die Abdeckung.

Ihr Gerät befindet sich im ordnungsgemäßen Betriebszustand, wenn die 4 grünen LEDs für Netz, Ladegerät, Ausgang und Batterie leuchten.

Page 20

5. Funktionsweise der Stromversorgung Evolution

5.1. Alarme

Netzstörung: Sie wird einerseits lokal durch eine grüne LED und auch fern über einen potenzialfreien NO-NCKontakt (selbst sicher) mit Verzögerung angezeigt.

Wenn keine Netzspannung anliegt, erlischt die LED

Ladegerätstörung: Sie wird einerseits lokal durch eine grüne LED und auch fern über einen potenzialfreien

NO-NC-Kontakt (selbst sicher) angezeigt. Wenn die Netzsicherung außer Betrieb oder nicht vorhanden ist

Wenn das Netz <98 V oder 195 V bei 100-150 W. Wenn das Gerät nicht angeschlossen ist dann erlischt die LED

Verbraucheranzeige: Anzeige des Anliegens einer Spannung (keine Schwelle) über grüne LED an den

Verbraucherausgängen (kein entsprechender Report).

Wenn an einem der beiden Ausgänge keine Spannung anliegt, erlischt die LED.

Batteriestörung: Sie wird einerseits lokal durch eine grüne LED und auch fern über einen potenzialfreien NO- NC-Kontakt (selbst sicher) angezeigt.

Wenn keine Batteriespannung anliegt:

Der Batterietest wird wie folgt ausgeführt: alle 30 s während der ersten 20 min nach Inbetriebnahme: alle 15 min nach den ersten 20 min. Falls eine Störung auftritt, wird der Test alle 30 s wiederaufgenommen bis 20 min über das Verschwinden der Störung hinaus ausgeführt. Die Störung wird lokal durch eine LED angezeigt, die nicht leuchtet.

Wenn die Batteriespannung < 1,85 V/Zelle

orangefarbene LED angezeigt

Anmerkung: Bei einer Installation im Gehäuse C6 und C23 erfolgt die Anzeige über nur eine Kontrolllampe:

o alles OK: grün. o Netzstörung: orange. o Störung Batterie oder Ladegerät oder keine Ausgangsspannung: rot (diese Störung ist

vorrangig gegenüber der Netzstörung).

+/-3 %

wird diese Störung lokal über eine blinkende

Page 21

5.2. Einrichtungen und verfügbare Optionen

Abschaltung der Niederspannung der Batterie:

Die Abschaltschwelle liegt bei 1,8 V/Zelle ±3 %. Das Bauteil, das die Abschaltung vornimmt, liegt im Plus-Bereich.

Batteriestrombegrenzung:

Der Ladestrom wird elektronisch kontrolliert und auf In bei 75W - 12V/48A und auf 75 % In bei 100-600 W begrenzt.

Option Batteriestrombegrenzung (nicht verfügbar bei 75W und 12V/48A):

Der Ladestrom der Batterie kann auf 25 %, 50 % und 75 % des Nennstroms In eingeregelt werden. der Jumper die Drahtbrücke auf der Tochterplatine auf die entsprechenden Positionen ‘25’, ‘50’, ‘75’ zu schieben.

Drahtbrücke auf Tochterplatine

Optionale Karte mit 3 Sicherungsausgängen 4 A (zu installieren)

Platine mit 3 Sicherungsausgängen 75 W

Page 22

Optionale Temperaturausgleich:

Ein Ausgleichssystem der Batteriespannung ermöglicht die Aufrechterhaltung der Ladungskenndaten innerhalb der Spezifikationsgrenzen des Batterieherstellers über den gesamten Bereich der Nutzungstemperatur. Der Temperaturmessfühler für die Batterie sollte direkt neben der Batterie angebracht werden.

Karte mit 3 Sicherungsausgängen 100-300 W

6. Wartung

Damit Ihr Gerät optimal und zuverlässig arbeitet, empfehlen wir dringend, auf absolute Sauberkeit zu achten und das Gerät an einem trockenen und gut belüfteten Ort aufzustellen. Wir können nicht für Schäden in Verbindung mit unsachgemäßer Verwendung oder Wartungsfehlern haftbar gemacht werden.

WARNUNG Der Ersatz der Originalbatterie durch eine Batterie eines anderen Typs kann zur Explosion führen. Verbrauchte Batterien müssen gemäß den Recycling-Bestimmungen entsorgt werden.

Page 23

7. Sicherungen

7.1. Version 12 V

F1 (Netz): Sicherungseinsatz- Typ Abschaltvermögen - Größe F7, F8 (Verbraucher): Sicherungseinsatz – Typ - Größe

FBat (Batterie): Sicherungseinsatz – Typ - Größe

7.2. Version 24 V

F1 (Netz): Sicherungseinsatz- Typ

- Abschaltvermögen - Größe F7, F8 (Verbraucher): Sicherungseinsatz – Typ - Größe FBat (Batterie): Sicherungseinsatz – Typ - Größe

12 V

6 A

3,15 A T

5x20 – 1500 A

6,3 A T

5x20

Sicherung mit automatischer

Wiedereinschaltung

24 V

2 A

5x20 – 1500 A

24 V

3 A

3,15 A T

5x20

Sicherung mit automatischer

Wiedereinschaltung

12 V

8 A

2 A T

5x20 – 1500 A

12,5 A T

5x20

24 V

4 A

2 A T

5x20 – 1500 A

6,3 A T

5x20

12 V 12 A

24 V

6 A

12 V 16 A

5x20 – 1500 A

24 V

8 A

5x20 – 1500 A

12,5 A T

16 A gG

12 V 24 A

6,3 A T

25 A gG 10,3x38

32 A gG 10,3x38

24 V 12 A

6,3 A T

5x20

10,3x38

12 V 32 A

5x20 – 1500 A 32 A gG 10,3x38

32 A

10,3x38

24 V

16 A

5x20 – 1500 A

25 A gG

32 A gG

12 V 48 A

8 A T

50 A gG 10,3x38

50 A

10,3x38

24 V 24 A

8 A T

10,3x38

7.3. Version 48 V

F1 (Netz): Sicherungseinsatz- Typ

- Abschaltvermögen - Größe F7, F8 (Verbraucher): Sicherungseinsatz – Typ - Größe

FBat (Batterie): Sicherungseinsatz – Typ - Größe

48 V

2 A

5x20 – 1500 A

3,15 A T

Sicherung mit

automatischer

Wiedereinschaltung

48 V

3 A

2 A T

5x20

48 V

4 A

6,3 A T

5x20 – 1500 A

6,3 A T

5x20

12,5 A T

5x20

48 V

6 A

48 V

8 A

8 A T

5x20 – 1500 A

12,5 A T

5x20

20 A aM

10,3x38

48 V 12 A

Page 24

8. Fehlerbehebung

Wenn Evolution keine Spannung liefert

• Prüfen Sie, ob Netzspannung an der Netzklemmleiste anliegt.

• Prüfen Sie die Sicherungen.

• Prüfen Sie den Spannungswert an den Klemmen Verbr1 und/oder Verbr2.

• Die Spannung in den Batteriekabeln muss der Verbraucherspannung entsprechen.

• Prüfen Sie, ob jede 12 Vcc-Batterie dieselbe Spannung hat, das heißt mehr als 11,5 Vcc.

• Wiederholen Sie die Messung, nachdem Sie Verbraucher und Batterie abgetrennt haben.

• Kontrollieren Sie erneut die korrekte Funktion der Kontrollleuchten (s. Kap. 5).

• Nachdem Sie alle Schritte ausgeführt haben, prüfen Sie die Kompatibilität Ihrer Verbraucher.

Wenn die Batterie nach einer Netzstörung nicht ihre Aufgabe übernimmt

• Kontrollieren Sie die Spannung an den Batterieklemmen.

• Kontrollieren Sie die Batteriesicherung.

• Kontrollieren Sie die Spannung an den Klemmen Verbr1 und/oder Verbr2.

Wenn die Kontrollleuchten nicht leuchten

• Prüfen Sie, ob Netzspannung an der Netzklemmleiste anliegt.

• Kontrollieren Sie den Batterieanschluss (und die Batteriesicherung).

• Kontrollieren Sie den einwandfreien Anschluss des Bandkabels.

• Kontrollieren Sie die Spannung an den Klemmen Verbr1 und/oder Verbr2.

Falls Sie weitere technische Unterstützung benötigen, rufen Sie die SLAT-Hotline an unter

+ 33 (0) 4 78 66 63 70

Im Falle von Retouranfragen gehen Sie auf unsere Website unter

http://www.slat.fr

oder wenden Sie sich an den SLAT-Kundenservice, um eine RMA-Nummer (autorisierte Warenrücksendung) zu erhalten. Ohne diese RMA-Nummer können wir Ihre Rücksendung leider nicht annehmen.

Page 25

NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13 OPERATING INSTRUCTIONS P25 GEBRUIKSHANDLEIDING P37 MANUAL DE USUARIO

P49

OPERATING INSTRUCTIONS

Evolution

75 W to 600 W

Page 26

Table of contents

1. General information .................................................................................................... 28

1.1 Correspondence table ............................................................................................................................. 28

1.2 Environmental specifications ................................................................................................................... 28

1.3 Electrical input and output specifications ................................................................................................. 28

2. Installation of your equipment .................................................................................. 29

2.1 Mounting and cabinet dimensions (dim.: LxHxW mm) ............................................................................ 29

2.2 Batteries ................................................................................................................................................... 30

3. Connection .................................................................................................................. 30

3.1 Connection diagram ................................................................................................................................. 30

3.2 Connection specifications ........................................................................................................................ 31

4. Commissioning ........................................................................................................... 31

Evolution operation .................................................................................................... 32

5.1 Alarms ...................................................................................................................................................... 32

5.2 Available equipment and options ............................................................................................................. 33

6. Maintenance ................................................................................................................ 34

7. Protections .................................................................................................................. 35

7.1 12 V versions ........................................................................................................................................... 35

7.2 24 V versions ........................................................................................................................................... 35

7.3 48 V versions ........................................................................................................................................... 35

8. Troubleshooting procedure ....................................................................................... 36

Page 27

Congratulations,

You have just acquired an Evolution emergency power supply by SLAT, and we thank you for your choice. This manual includes instructions for the installation, commissioning and maintenance of this equipment. In order for the equipment to work properly, we recommend that these instructions be followed very carefully.

Safety precautions

This equipment is designed to be connected to the 115/230 V public distribution network.

To avoid any risk of electric shock, all INTERVENTIONS must be carried out with the equipment SWITCHED OFF (upstream two-pole circuit-breaker open).

Interventions with the equipment switched on are authorized only when it is impossible to switch the equipment off. The operation must only be performed by qualified personnel.

Standards, directives and protection of the environment and public health

All products of the Evolution range are compliant with LV and EMC directives (immunity and emission). They are compliant with standards:

• EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (SELV class)

• EN 62368-1 (2014)

• EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)

• EN 55032 (2015) class B

• UL1950 for components.

SLAT is ISO 14001 certified since 2008. SLAT manufactures all its products in accordance with RoHS and WEEE environmental directives. SLAT recycles its products at the end of their service life through its recycling programme.

Warranty

Our warranty is three years from the date of delivery (ex-works). It is strictly limited to reimbursement or replacement (at our discretion and without compensation of any sort) of parts recognised as faulty by our services, following return of the product to our premises at the buyer's expense. The replacement or repair of equipment is possible only on our premises. In order to allow our customers to benefit from the latest technical improvements, SLAT reserves the right to make all necessary modifications to its products. The battery is not included in the warranty.

Page 28

75 W

100 W

150 W 200 W

300 W

400 W 600 W

1 General information

1.1 Correspondence table

12 V 6 A 8 A 12 A 16 A 24 A 32 A 48 A 24 V 3 A 4 A 6 A 8 A 12 A 16 A 24 A 48 V 2 A 3 A 4 A 6 A 8 A 12 A

The currents (In) shown are at rated output power.

1.2 Environmental specifications

Operating temperature:

-5 °C to +40 °C at 100 % charge.

-5 °C to +50 °C at 75 % charge.

-5 °C to +50 °C at 100 % charge for 75 W to 100 W.

Storage temperature: -25 to +85 °C.

Relative humidity: 20 to 95 %.

75 W 100 W 150 W 200 W 300 W 400 W 600 W

1.3 Electrical input and output specifications

1.3.1 Network input

- single-phase voltage: 98 V to 264 V except 100-150 W: 195 V to 264 V.

- frequency: 47 to 63 Hz.

- class I.

- neutral systems: TT, TN, IT.

Primary current @ 98 V 1 A - - 3 A 4 A 6 A 8 A Primary current @ 195 V 0.5 A 0.75 A 1 A 1.5 A 2 A 3 A 4 A

Circuit breaker to be provided upstream: D curve

1.3.2 Output

Rated voltage 12 V 24 V 48 V Floating voltage set at half-load and at 25 °C 13.6 V Adjustment range (V) * 12-14 V 23-29 V 46-58 V Limitation current In

In power supply mode without battery exclusively. All use of the adjustment range in charger mode with the battery will void the product's warranty.

±0.5 %

27.2 V

±0.5 %

54.4 V

±0.5 %

Page 29

2 Installation of your equipment

C23

C24

C38

C48

2.1 Mounting and cabinet dimensions (dim.: LxHxW mm)

– Dim : 194x243x97mm – IP30

– Dim : 289x350x189mm - IP 31

– Dim : 248x322x126 mm – IP30

- Dim : 322x248x126mm - IP 30

– Dim : 425x345x120mm - IP30

C85 – Dim : 408x408x224mm – IP31

C180 – Dim : 505x610x430mm – IP31 RackF3U – Dim : 482x133x110mm –

IP30

Rack 3U – Dim : 483x132x235mm (short) – IP30

Rack 3U – Dim : 483x132x358mm – IP30

Page 30

2.2 Batteries

A battery integration drawing and wiring schematic is included in the kit supplied with the product (except the rack and F3U).

3 Connection

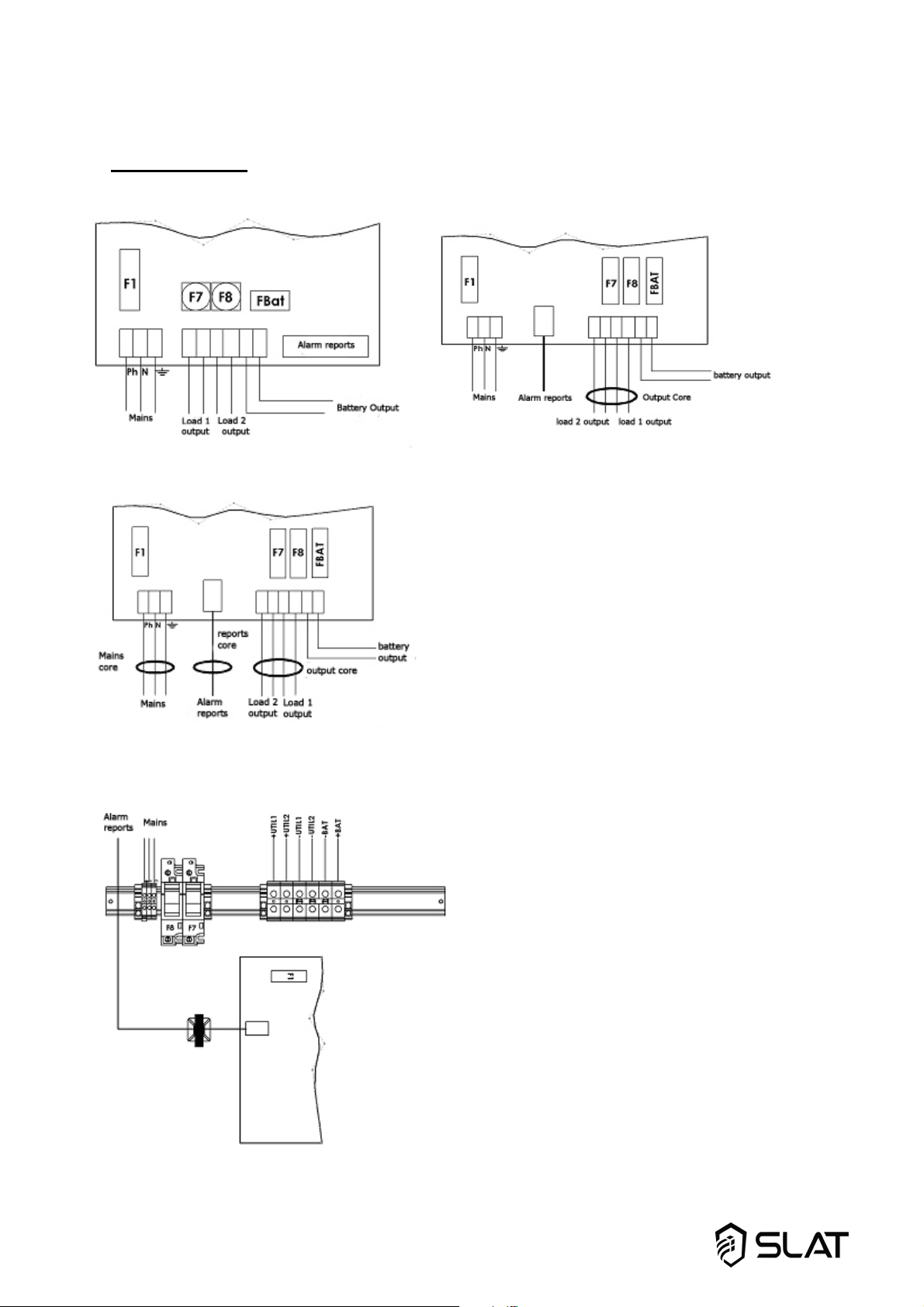

3.1 Connection diagram

75 W wiring 100-300 W wiring

400-600 W wiring

Special case for the Evolution 12V48A

EV 12V48A wiring

Page 31

75 W

100-150 W

200-300 W

400-600 W

* The cable tie included with all the products allows the mains cable to be secured to the mains terminal strip.

Important: the openings provided in the cabinet must be used. Do not create additional openings as doing so may casue the device to malfunction and voids the warranty. Except locations on C38 and C85.

Core use table

C6-C7-C23-C24-C48 C38-C85 RACK F3U -3U C180

75 W None None None -

100-150 W OUTPUT CORE to be

installed

200-300 W OUTPUT CORE to be

installed

400-600 W

MAINS CORE +

REPORTS CORE +

OUTPUT CORE to be

installed

OUTPUT CORE pre-

installed

OUTPUT CORE pre-

installed

- - FILTER/MAINS CORE

OUTPUT CORE to be

installed

- OUTPUT CORE pre-

installed

REPORTS CORE +

OUTPUT CORE pre-

installed

3.2 Connection specifications

Mains 2.5 mm² 2.5 mm² 2.5 mm² 2.5 mm² Batteries 2.5 mm² 6 mm² 6 mm² 10 mm² ** Load (2 outputs) 2.5 mm² 6 mm² 6 mm² 10 mm² ** Alarm reports* (unpluggable) 1.5 mm² 1.5 mm² 1.5 mm² 1.5 mm²

** the battery and 12 V/48 A load terminals are 35 mm²

4 Commissioning

Open the battery fuse, or for 75 W to 150 W boards equipped with an automatic reset fuse: connect the battery wires to the terminal strip, but do not connect the battery terminals.

After the electrical connections are made (mains, loads and batteries).

1 Close the upstream mains circuit-breaker. 1 Check the load output voltage. The LED on the motherboard turns red. 2 Close the battery fuse or connect the battery terminals for 75 W to 150 W boards. 3 Check that the LED confirming correct motherboard operation is illuminated: 4 all OK: green, 5 mains fault: orange, 6 battery or charger fault, or load not present: red (this fault takes priority over a mains fault). 7 Connect the ground wire and the wire ribbon (if equipped). 8 Close the cover.

Your apparatus is in operation when the 4 green LEDs, corresponding to the mains, charger, output and battery are illuminated.

Page 32

5 Evolution Operation

5.1 Alarms

Mains presence: signalled locally by a green LED and remotely by dry contact with delay (failsafe).

If the mains is not present > LED goes out

Charger presence : signalled locally by a green LED and remotely by dry contact with delay (failsafe). If the mains fuse is blown or not present.

If the mains is <98 V or 195 V at 100-150 W. If the product is out of service > LED goes out.

Load presence: Signalled by a green power on LED (no threshold) on the load outputs (no associated report).

If either of the 2 outputs has no voltage, the LED will go out.

Battery presence : signalled locally by a green LED and remotely by dry contact with delay (failsafe).

If the battery is not present:

The battery test is performed in the following manner: every 30 seconds for the first 20 minutes after commissioning: every 15 minutes after the first 20 minutes. If a fault is detected, the test is performed every 30 seconds up to 20 minutes after the fault disappears. Signalled locally by LED not illuminated.

If the battery voltage < 1.85 V/cell ±3 %, signalled locally by a flashing orange LED.

Comment: In the case of C6 and C23 cabinet installation, signaling takes place by a single indicator light:

o all OK: green. o mains fault: orange. o battery or charger fault, or load not present: red (this fault takes priority over a mains

fault).

Page 33

5.2 Available equipment and options

Battery low voltage cut-out:

±3 %.

The cut-out threshold is 1.8 V/cell The element causing the cut-out will be in the + position.

Battery current limitation:

The charge current is controlled and electronically limited to In at 75 W – 12V/48A and to 75 % of In at 100-600 W.

Battery current limitation option (no available in 75 W and 12V/48A):

The battery charge current can be set to 25 %, 50 %, 75 % of the rated current (In) using a configuration jumper on daughterboard positions ‘25’, ‘50’, ‘75’.

Daughterboard jumper

3-output board option (4 A fuse protected) (to be installed)

3-output board (fuse protected) 75 W

Page 34

Temperature compensation option:

A battery voltage compensation system maintains the charge characteristics within the limits specified by the battery manufacturer across the entire operational temperature range. The battery temperature sensor must be placed as close to the battery as possible.

3-output board (fuse protected) 100 - 300 W

6 Maintenance

In order to ensure maximal and durable service, we strongly recommend that your product be maintained clean and ensure that it is installed in a dry and ventilated location. We shall in no case be liable for damages associated with improper use or incorrect maintenance of the equipment.

WARNING

Replacing the original battery with a battery of incorrect type may result in an explosion hazard. Used batteries must be disposed of in compliance with recycling requirements.

Page 35

7 Fuse protections

7.1 12 V versions

F1 (mains): rating - type size - breaking capacity F7, F8 (load): rating - type - size

FBat (battery): rating - type - size

7.2 24 V versions

F1 (mains): rating - type size - breaking capacity F7, F8 (load): rating - type - size FBat (battery): rating - type - size

12 V

6 A

3.15 A Time lag 5x20 - 1500 A

6.3 A Time lag 5x20

Fuse with automatic reset

24 V

2 A

3.15 A Time lag 5x20 - 1500 A

3.15 A Time lag

24 V

3 A

5x20

Fuse with automatic reset

12 V

8 A

2 A Time lag

5x20 - 1500 A

12.5 A Time lag

24 V

4 A

2 A Time lag

5x20 - 1500 A

6.3 A Time lag

12 V 12 A

5x20

24 V

6 A

5x20

12 V 16 A

6.3 A Time lag 5x20 - 1500 A

25 A gG

32 A gG

24 V

8 A

6.3 A Time lag 5x20 - 1500 A

12.5 A Time lag

16 A gG

12 V 24 A

10.3x38

24 V 12 A

5x20

10.3x38

12 V 32 A

8 A Time lag

5x20 - 1500 A

32 A gG

10.3x38 32 A

Time

lag

10.3x38

24 V 16 A

8 A Time lag

5x20 - 1500 A

50 A gG

10.3x38

25 A gG

10.3x38

32 A gG

10.3x38

12 V 48 A

50 A

Time

lag

24 V 24 A

7.3 48 V versions

F1 (mains): rating - type size - breaking capacity F7, F8 (load): rating - type - size FBat (battery): rating - type - size

48 V

2 A

2 A Time lag

5x20 - 1500 A

3.15 A Time lag

Fuse with automatic

48 V

3 A

5x20

reset

48 V

4 A

6.3 A Time lag 5x20 - 1500 A

6.3 A Time lag

12.5 A Time lag

48 V

5x20

6 A

48 V

8 A

8 A Time lag

5x20 - 1500 A

12.5 A Time lag

20 A Time lag

10.3x38

48 V 12 A

5x20

Page 36

8 Troubleshooting procedure

If the Evolution does not deliver voltage

• Check mains presence on the mains terminal strip

• Check the fuses

• Check the voltage value on terminals load1 and/or load2

• The voltage on the battery cables must be identical to that of the load

• Check that each 12 Vdc battery has a voltage greater than or equal to 11.5 Vdc

• Repeat the measurement after having disconnected the load and the battery

• Recheck the signalling of the indicator lights (see chapter 5)

• If all the steps are validated, check the compatibility of your load

If the battery does not take over after a mains fault

• Check the voltage on the battery terminals

• Check the battery fuse

• Check the voltage on terminals load1 and/or load2

If the indicator lights are not illuminated

• Check mains presence on the mains terminal strip

• Check the battery connection (and the battery fuse)

• Check that the wire ribbon is properly connected

• Check the voltage on terminals load1 and/or load2

For additional technical assistance, contact the SLAT hotline

+ 33 (0) 4 78 66 63 70

For return requests, visit our website

http://www.slat.fr

or contact SLAT After-Sales Service to obtain an RMA (Return Material Authorisation) number. Returns are not accepted without an RMA number.

Page 37

NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13 OPERATING INSTRUCTIONS P25 GEBRUIKSHANDLEIDING P37 MANUAL DE USUARIO

P49

GEBRUIKSHANDLEIDING

Evolution

75W tot 600W

Page 38

Inhoudsopgave

1. Algemene informatie .................................................................................................. 40

1.1. Schakelschema ...................................................................................................................................... 40

1.2. Omgevingspecificaties ............................................................................................................................ 40

1.3. Elektrische in- en uitgangspecificaties .................................................................................................... 40

2. Uw apparaat Installeren ............................................................................................. 41

2.1. Bevestigingselementen en afmetingen van de kasten (afm.: LXHXD mm) ........................................... 41

2.2 Accu's ...................................................................................................................................................... 42

3. Aansluitingen .............................................................................................................. 42

3.1. Aansluitschema ...................................................................................................................................... 42

3.2 Aansluitspecificaties ................................................................................................................................ 43

4. Ingebruikneming ......................................................................................................... 43

5. Bediening van de Evolution ....................................................................................... 44

5.1 Alarmsignalen .......................................................................................................................................... 44

5.2 Verkrijgbare accessoires en opties .......................................................................................................... 45

6. Onderhoud .................................................................................................................. 46

7. Beveiligingen .............................................................................................................. 47

7.1 Versies 12V ............................................................................................................................................. 47

7.2 Versies 24V ............................................................................................................................................. 47

7.3 Versies 48V ............................................................................................................................................. 47

8. Storingen verhelpen ................................................................................................... 48

Page 39

Gefeliciteerd,

U hebt een beveiligde elektrische Evolution voedingseenheid van het merk SLAT gekocht en wij danken u hiervoor. In deze handleiding vindt u alle instructies die u nodig heeft voor het installeren, in gebruik nemen en onderhouden van dit apparaat. Wij raden u aan om de instructies aandachtig te volgen voor een goede werking van het apparaat.

Goede installatie.

Veiligheidsvoorschriften

Dit apparaat is bestemd om te worden aangesloten op een netspanning van 115/230V. Om elektrische schokken te voorkomen, moeten alle WERKZAAMHEDEN SPANNINGSVRIJ worden verricht (tweepolige differentiaaluitschakelaar stroomopwaarts is open) Werkzaamheden onder spanning zijn uitsluitend geautoriseerd voor exploitaties waar uitschakelen onmogelijk is. De werkzaamheden mogen uitsluitend worden uitgevoerd door bevoegd personeel.

Normen, richtlijnen voor milieubescherming en volksgezondheid

Al onze producten van de Evolution gamma voldoen aan de LVD en EMC-richtlijnen (immuniteit en emissie). Zij voldoen aan de normen:

• EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (Klasse SELV)

• EN 62368-1 (2014)

• EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)

• EN 55032 (2015) Klasse B

• UL1950 voor componenten.

SLAT is gecertificeerd volgens ISO 14001 sinds 2008. SLAT fabriceert al zijn producten volgens de milieunormen ROHS en DEEE. SLAT recyclet de producten aan het einde van hun levenscyclus in zijn recyclingnetwerk.

Garantie

Onze garantie is drie jaar af fabriek. De garantie is strikt beperkt tot het vergoeden of vervangen (naar onze keuze en zonder enige schadevergoeding) van de door onze klantenservice als defect aangemerkte onderdelen, na retour in onze werkplaatsen op kosten van de koper. Wij gaan niet akkoord met vervanging of reparatie van materiaal elders dan in onze werkplaatsen. Om onze klanten te laten profiteren van de laatste technische verbeteringen behoudt SLAT het recht voor om de nodige wijzigingen aan te brengen in zijn producten. De accu maakt geen deel uit van de garantie.

Page 40

75W

100W

150W

200W

300W

400W

600W

1 Algemene informatie

1.1 Schakelschema

12V 6A 8A 12A 16A 24A 32A 48A 24V 3A 4A 6A 8A 12A 16A 24A 48V 2A 3A 4A 6A 8A 12A

De aangegeven spanning is de inschakelstroom (In) bij het nominale uitgangsvermogen.

1.2 Omgevingspecificaties

Bedrijfstemperatuur:

- 5°C à + 40°C bij een belasting van 100%

- 5°C à + 50°C bij een belasting van 75%

- 5°C à + 50°C bij een belasting van 100% en voor 75 tot 100W

Opslagtemperatuur: -25 tot +85°C.

Relatieve vochtigheid: 20 tot 95%.

75W 100W 150W 200W 300W 400W 600W

1.3 Elektrische in- en uitgangspecificaties

1.3.1 ingaande netspanning

- eenfasespanning 98V tot 264V behalve bij 100-150W: 195V tot 264V.

- frequentie: 47 tot 63Hz.

- klasse I.

- sterpuntsschakelingen TT, TN, IT.

Primaire stroom @ 98V 1A - - 3A 4A 6A 8A Primaire stroom @ 195V 0.5A 0.75A 1A 1.5A 2A 3A 4A

Stroomopwaarts te monteren differentiaaluitschakelaar: D curve

1.3.2 Uitgang

Nominale spanning 12V 24V 48V Drijvende spanning bij halve belasting en bij 25°C 13.6V Regelbereik (V) * 12-14V 23-29V 46-58V Grensstroom In

* Alleen met het apparaat in de voedingsfunctie zonder accu. Wanneer u het regelbereik gebruikt terwijl de laadfunctie met accu actief is, valt het apparaat niet langer onder de garantie.

+/-0.5%

27.2V

+/-0.5%

54.4V

+/-0.5%

Page 41

2 Uw apparaat Installeren

C23

C48

C85

2.1 Bevestigingselementen en afmetingen van de kasten (afm.: LXHXD mm)

C6 – Afm: 194x243x97mm – IP30

C38 – Afm: 289x350x189mm - IP 31

– Afm: 248x322x126 mm – IP30

– Afm: 425x345x120mm - IP30

C24 - Afm: 322x248x126mm - IP 30

– Afm: 408x408x224mm – IP31

C180 – Afm: 505x610x430mm – IP31

Rack 3U – Afm: 483x132x235mm (kort) –

IP30

RackF3U – Afm: 482x133x110mm – IP30

Rack 3U – Afm: 483x132x358mm – IP30

Page 42

2.2 Accu's

Het inbouw- en kabelschema van de accu's vindt u in het bij het product meegeleverd pakket (behalve rack en F3U versies).

3 Aansluitingen

3.1 Aansluitschema

Kabels 75W Kabels 100-300W

Kabels 400-600W

Bijzonder model: Evolution 12V48A

Bekabeling EV 12V 48A

* Met de bij de producten meegeleverde klemband bevestigt u het netsnoer op de klemmenstrook voor de netspanning.

Page 43

Let op, maak gebruik van de hiervoor bestemde openingen in de kast. Maak geen extra openingen

75W

100-150W

200-300W

400-600W

omdat dit storing zou kunnen veroorzaken in het apparaat en omdat de garantie hierdoor vervalt. Behalve locaties op C38 en C85.

Tabel voor het gebruiken van de ferrietkernen

C6-C7-C23-C24-C48 C38-C85 RACK F3U – 3U C180

75W Geen Geen Geen -

100-150W te monteren UITGANG

FERRIETKERN

200-300W te monteren UITGANG

FERRIETKERN

400-600W

FERRIETKERN

NETSPANNING +

OVERDACHTEN

FERRIETKERN +

te monteren UITGANG

FERRIETKERN

voorgemonteerde

UITGANG

FERRIETKERN

voorgemonteerde

UITGANG

FERRIETKERN

- - FILTER/FERRIETKERN

te monteren UITGANG

FERRIETKERN

- voorgemonteerde

UITGANG

FERRIETKERN

NETSPANNING +

OVERDACHTEN

FERRIETKERN +

voorgemonteerde

UITGANG

FERRIETKERN

3.2 Aansluitspecificaties

Netspanning 2.5mm² 2.5mm² 2.5mm² 2.5mm² Accu's 2.5mm² 6mm² 6mm² 10mm² ** Uitgangsspanning (2 uitgangen) 2.5mm² 6mm² 6mm² 10mm² ** Overdracht alarmsignaal (loskoppelbaar)

** De accuklemmen en de klem voor de uitgangsspanning van kaliber 12V 48A zijn 35mm²

1.5mm² 1.5mm² 1.5mm² 1.5mm²

4 Ingebruikneming

Open de accuzekering of de zekering voor de kaarten van 75 tot 150W, die zijn voorzien van een automatische zekering: de accukabels aansluiten op de klemmenstrook maar niet de accuklemmen aansluiten.

Nadat u alle elektrische aansluitingen (netspanning, uitgangsspanningen en accu's) hebt aangesloten.

1. De differentiaaluitschakelaar van de netspanning stroomopwaarts sluiten.

2. De uitgangspanning van de uitgangsspanning controleren. De LED van de moederkaart wordt rood.

3. Sluit de accuzekering of sluit de accuklemmen aan voor de kaarten van 75 tot 150W.

4. Controleer de goede werking van de LED op de moederkaart: a. alles ok: groen, b. storing netspanning: oranje, c. storing accu of laadapparaat of geen uitgangsspanning: rood (deze storing is prioritair ten

opzichte van de storing in de netspanning).

5. aardkabel en de vlakbandkabel (indien aanwezig) aansluiten.

6. De kap sluiten.

Uw apparaat is in staat van werking wanneer de 4 groene LEDs voor de netspanning en de accu branden.

Page 44

5 Bediening van de Evolution

5.1 Alarmsignalen

Aanwezigheid netspanning: wordt lokaal aangegeven door een groene LED en op afstand door een potentiaalvrij contact (failsafe) met timer.

Als er geen netspanning is > LED uit

Aanwezigheid laadapparaat: wordt lokaal aangegeven door een groene LED en op afstand door een

potentiaalvrij contact (failsafe) Als de netbeveiliging defect is of ontbreekt.

Als De netspanning <98V of 195V is bij 100-150W. > LED uit Als het product defect is.

Aanwezigheid uitgangsspanning: Een groene LED geeft de aanwezigheid aan van spanning (geen

drempelwaarde) op de uitgangen voor de uitgangsspanning (geen geassocieerde overdracht.

Als één van beide uitgangen geen spanning heeft, dan dooft de LED.

Aanwezigheid accu: wordt lokaal aangegeven door een groene LED en op afstand door een potentiaalvrij contact (failsafe)

Als de accu ontbreekt:

De accutest verloopt als volgt: elke 30s gedurende de 20 eerste minuten na de ingebruikneming: elke 15 min na de eerste 20 minuten, Als er een storing is gedetecteerd, wordt de accu elke 30s getest tot maximaal 20 minuten nadat de storing is verdwenen. wordt lokaal aangegeven door een gedoofde LED.

Als de accuspanning < 1.85V/cel+/-3%, wordt dit lokaal gemeld door een oranje knipperlicht.

Opmerking: In geval de kast C6 en C23 wordt gemonteerd, gebeuren de meldingen via een enkel

controlelampje:

o alles ok: groen. o storing netspanning: oranje. o storing accu of laadapparaat of geen uitgangsspanning: rood (deze storing is prioritair

ten opzichte van de storing in de netspanning).

Page 45

5.2 Verkrijgbare accessoires en opties

Accu-afschakeling bij lage accuspanning:

+/-3%.

De uitschakelspanning is standaard 1,8V/cel Het element dat de uitschakeling activeert bevindt zich in de +.

Acculaadstroomcontrole:

De laadstroom wordt gecontroleerd en elektronisch beperkt tot de inschakelstroom In bij 75W – 12V/48A en op 75% van de In spanning bij 100-600W.

Optionele acculaadstroomcontrole (niet- beschikbaar in 75W en 12V/48A

De acculaadstroom kan worden afgesteld op 25%, 50%, 75% van de nominale inschakelstroom met behulp van een jumperverbinding met instellingen op de hulpkaart van ‘25’, ‘50’ of ‘75’.

Jumperverbinding op hulpkaart

Optionele kaart met 3 afgezekerde uitgangen van 4A (te monteren)

Kaart met 3 afgezekerde uitgangen - 75W

Page 46

Optionele temperatuurcompensatie:

Een accuspanningscompensatiesysteem handhaaft dezelfde laadeigenschappen binnen de door de accufabrikant gestelde specificaties binnen het bereik van de bedrijfstemperatuurlimieten. De sonde van de accutemperatuur moet zo dicht mogelijk bij de accu worden geïnstalleerd.

Kaart met 3 afgezekerde uitgangen - 100-300W

6 Onderhoud

Het apparaat moet in een droge, geventileerde en schone ruimte worden gemonteerd om een maximale en duurzame levensduur te kunnen bereiken. De fabrikant kan niet aansprakelijk worden gesteld voor schade veroorzaakt door onjuiste montage, ingebruikneming of onderhoud.

WAARSCHUWING

Wanneer de originele accu door een niet gelijkwaardig type wordt vervangen, bestaat er kans op een explosie. Versleten accu’s moeten worden weggedaan volgens de wettelijke verplichtingen voor recycling.

Page 47

7 Beveiligingen

7.1 Versies 12V

F1 (netspanning): kaliber – type breeksterkte - maat F7, F8: (uitgangsspanning): kaliber - type - maat FBat (accu): kaliber - type - maat

7.2 Versies 24V

F1 (netspanning): kaliber – type breeksterkte - maat F7, F8: (uitgangsspanning): kaliber - type - maat FBat (accu): kaliber - type - maat

12V

3.15A T

5x20 - 1500A

6.3A T 5x20

Automatische zekering

24V

3.15A T

5x20 - 1500A

3.15A T

24V

5x20

Automatische zekering

12V

5x20 - 1500A

12.5A T

24V

5x20 - 1500A

12V 12A

2A T

5x20

24V

2A T

6,3A T

5x20

12V 16A

5x20 - 1500A

25A gG

10.3x38 32A gG

10.3x38

24V

5x20 - 1500A

12.5A T

16A gG

10.3x38

12V 24A

6,3A T

24V 12A

6,3A T

5x20

12V 32A

8A T

5x20 - 1500A

32A gG

10.3x38 32A aM

10.3x38

24V 16A

5x20 - 1500A

10.3x38 50A aM

10.3x38

8A T

25A gG

10.3x38 32A gG

10.3x38

12V 48A

50A gG

24V 24A

7.3 Versies 48V

F1 (netspanning): kaliber – type breeksterkte - maat F7, F8: (uitgangsspanning): kaliber - type - maat FBat (accu): kaliber - type - maat

48V

5x20 - 1500A

3.15A T

Automatische zekering

48V

2A T

5x20

48V

6,3A T

5x20 - 1500A

6,3A T

5x20

12.5A T 5x20

48V

8A T

5x20 - 1500A

12.5A T 5x20

20A aM

10.3x38

48V 12A

Page 48

8 Storingen verhelpen

Als de Evolution geen spanning levert

• De aanwezigheid van netspanning controleren op de klemmenstrook voor de netspanning

• Controleer de zekeringen

• Controleer de spanning op de aansluitklemmen uitgangsspanning 1en/of uitgangsspanning 2

• De spanning op de accukabels moet hetzelfde zijn als de uitgangsspanning

• Controleer of elke accu van 12V gelijkstroom een spanning heeft die gelijk is aan of hoger dan 11,5V

gelijkstroom

• Meet nogmaals nadat de uitgangsspanning van de accu is losgekoppeld.

• Controleer de signalen van de lichtdioden opnieuw (zie hoofdstuk 5)

• Als alle stappen zijn bevestigd, controleert u of de uitgangsspanning compatibel is

Als de accu het voeden niet overneemt na een netspanningsfout

• Controleer de spanning op de accuklemmen

• Controleer de zekering van de accu

• Controleer de spanning op de aansluitklemmen uitgangsspanning 1 en/of uitgangsspanning 2

Als de lichtdioden niet branden

• De aanwezigheid van de netspanning controleren op de klemmenstrook voor de netspanning

• De aansluiting van de accu (en de zekering van de accu) controleren

• Controleer of de vlakbandkabel goed is aangesloten

• Controleer de spanning op de aansluitklemmen uitgangsspanning 1 en/of uitgangsspanning 2

Voor extra technische ondersteuning neemt u contact op met de SLAT hotline

+ 33 (0) 4 78 66 63 70

Voor retouraanvragen dient u in te loggen op onze website

http://www.slat.fr

of kunt u contact opnemen met de SLAT klantenservice om een RMA nummer (Autorisatie voor retour koopwaar) aan te vragen).

Retourzendingen zonder RMA-nummer zullen niet worden geaccepteerd.

Page 49

NOTICE D'UTILISATION P1 BEDIENUNGSANLEITUNG S13 OPERATING INSTRUCTIONS P25 GEBRUIKSHANDLEIDING P37 MANUAL DE USUARIO

P49

MANUAL DE USUARIO

Evolution

de 75 a 600 W

Page 50

Índice

1. Información general ................................................................................................... 52

1.1 Tabla de correspondencias ..................................................................................................................... 52

1.2 Especificaciones ambientales ................................................................................................................. 52

1.3 Especificaciones eléctricas de entrada y de salida ................................................................................. 52

2. Instalación del equipo ................................................................................................ 53

2.1 Fijación y dimensiones de las cajas (LxAxP en mm) .............................................................................. 53

2.2 Baterías.................................................................................................................................................... 54

3. Conexión ..................................................................................................................... 54

3.1 Esquema de conexiones ......................................................................................................................... 54

3.2. Especificaciones de las conexiones ....................................................................................................... 55

4. Puesta en funcionamiento ......................................................................................... 55

5. Funcionamiento de la Evolution................................................................................ 56

5.1 Alarmas .................................................................................................................................................... 56

5.2 Equipos y opciones disponibles .............................................................................................................. 57

6. Mantenimiento ............................................................................................................ 58

7. Protecciones ............................................................................................................... 58

7.1. Versiones 12 V ....................................................................................................................................... 58

7.2. Versiones 24 V ....................................................................................................................................... 59

7.3. Versiones 48 V ....................................................................................................................................... 59

8. Procedimiento de

reparación.............................................................................................. ............................. 59

Page 51

Enhorabuena,

Acaba de adquirir una fuente de alimentación segura Evolution de la marca SLAT y queremos agradecerle su confianza. En este manual encontrará todas las indicaciones necesarias para instalar, poner en servicio y realizar el mantenimiento de este equipo. Para garantizar el buen funcionamiento del aparato, le recomendamos que las siga al pie de la letra.

Buena instalación.

Normas de seguridad

Este material está diseñado para conectarse a una red eléctrica pública de 115/230 V. Para evitar el riesgo de descargas eléctricas, toda INTERVENCIÓN debe realizarse SIN TENSIÓN (disyuntor bipolar de entrada abierto). Sólo se permite intervenir con tensión en aquellos casos en que sea imposible desconectar la corriente. Las intervenciones deberán ser realizadas únicamente por personal cualificado.

Normas, directivas y protección del medio ambiente y de la salud pública

Todos nuestros productos de la gama Evolution cumplen las directivas BT y CEM (inmunidad y emisiones). Asimismo, son conformes a las normas:

• EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (Clase TBTS)

• EN 62368-1 (2014)

• EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)

• EN 50130-4 (2011)

• EN 55032 (2015) clase B

• UL1950 para los componentes.

SLAT cuenta con el certificado ISO 14001 desde 2008. SLAT fabrica todos sus productos de conformidad con las directivas medioambientales RoHS y RAEE. SLAT garantiza el reciclaje de sus productos al final de su vida útil a través de su cadena de reciclaje.

Garantía

Nuestra garantía es de tres años desde la salida de fábrica. Está estrictamente limitada al reembolso o a la sustitución (a nuestra elección y sin indemnización de ninguna clase), de las piezas reconocidas como defectuosas por nuestros servicios, tras su devolución a nuestros talleres por cuenta del comprador. No aceptaremos sustituciones o reparaciones de material en un lugar distinto a nuestros talleres. Con el fin de que nuestros clientes se beneficien de los últimos avances técnicos, SLAT se reserva el derecho de efectuar en sus productos todas las modificaciones que considere necesarias. La batería no está incluida en la garantía.

Page 52

75 W

100 W 150 W 200 W 300 W 400 W 600 W

1. Información general

1.1. Tabla de correspondencias

12 V 6 A 8 A 12 A 16 A 24 A 32 A 48 A 24 V 3 A 4 A 6 A 8 A 12 A 16 A 24 A 48 V 2 A 3 A 4 A 6 A 8 A 12 A

Las intensidades indicadas son las de la corriente (In) a la potencia nominal de salida.

Temperatura de funcionamiento:

-5 °C a +40 °C al 100 % de carga.

-5 °C a +50 °C al 75 % de carga.

-5 °C a 65 °C al 100 % de carga de 75 a 100 W.

Temperatura de almacenamiento: De -25 °C a +85 °C.

Humedad relativa: Del 20 al 95 %.

75 W 100 W 150 W 200 W 300 W 400 W 600 W

1.2. Especificaciones ambientales

1.3. Especificaciones eléctricas de entrada y de salida

1.3.1. Entrada de la red

- Tensión monofásica: de 98 a 264 V, excepto 100-150 W: de 195 a 264 V.

- Frecuencia: de 47 a 63 Hz.

- Clase I.

- Regímenes de neutro: TT, TN, IT.

Corriente primaria a 98 V 1 A - - 3 A 4 A 6 A 8 A Corriente primaria a 195 V 0,5 A 0,75 A 1 A 1,5 A 2 A 3 A 4 A

Disyuntor de entrada a instalar: curva D

1.3.2. Salida

Tensión nominal 12 V 24 V 48 V Tensión de flotación a media carga y 25 °C 13,6 V Rango de ajuste (V) * 12-14 V 23-29 V 46-58 V Corriente de limitación In

* Sólo en modo de alimentación sin batería. Cualquier uso del rango de ajuste en modo cargador con batería anulará la garantía del producto.

+/-0,5 %

27,2 V

+/-0,5 %

54,4 V

+/-0,5 %

Page 53

2. Instalación del equipo

2.1. Fijación y dimensiones de las cajas (LxAxP en mm)

C6 – Dim : 194x243x97mm – IP30

C38 – Dim : 289x350x189mm - IP 31

C23 – Dim : 248x322x126 mm – IP30

C48 – Dim : 425x345x120mm - IP30

C24 - Dim : 322x248x126mm - IP 30

C85 – Dim : 408x408x224mm – IP31

C180 – Dim : 505x610x430mm – IP31

RackF3U – Dim : 482x133x110mm –

IP30

Rack 3U – Dim : 483x132x358mm – IP30

Rack 3U – Dim : 483x132x235mm (corto) –

IP30

Page 54

2.2. Baterías

En el kit que se suministra con el producto, encontrará el plano de integración y de cableado de las baterías (excepto rack y F3U).

3. Conexión

3.1. Esquema de conexiones

Cableado 75 W Cableado 100-300 W

Cableado 400-600 W

Caso particular de la Evolution 12V48A

Cableado EV 12V 48A

Page 55

* La abrazadera suministrada con todos los productos permite sujetar el cable de alimentación general a nivel

75 W 100-150 W 200-300 W 400-600 W

del bornero correspondiente.

Atención: deben utilizarse los orificios previstos en la caja. No deben realizarse orificios nuevos, puesto que podría provocar un funcionamiento anómalo del aparato y quedaría anulada la garantía. Excepto ubicaciones para los C38 y C85.

Tabla de uso de los toros

C6-C7-C23-C24-C48 C38-C85 RACK F3U – 3U C180

75 W Ninguno Ninguno Ninguno -

100-150 W

200-300 W

400-600 W TORO RED + TORO

TORO SALIDA a

instalar

TORO SALIDA a

instalar

NOTIFICACIONES +

TORO SALIDA a

instalar

TORO SALIDA

preinstalado

TORO SALIDA

preinstalado

- - FILTRO/TORO RED +

TORO SALIDA a

instalar

- TORO SALIDA

preinstalado

TORO

NOTIFICACIONES +

TORO SALIDA

preinstalados

3.2. Especificaciones de las conexiones

Red 2,5 mm² 2,5 mm² 2,5 mm² 2,5 mm² Baterías 2,5 mm² 6 mm² 6 mm² 10 mm² ** Alimentación (2 salidas) 2,5 mm² 6 mm² 6 mm² 10 mm² ** Notificación de alarmas (desmontable)

** Los bornes de la batería y de alimentación de calibre 12 V y 48 A son de 35 mm².

1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm²

4. Puesta en funcionamiento

Abrir el fusible de la batería o, para las tarjetas de 75 a 150 W equipadas con fusible de rearme automático, conectar los cables de la batería al bornero, pero sin conectar los bornes de la batería.

Después de realizar las conexiones eléctricas (red, alimentaciones y baterías).

1. Cerrar el disyuntor de entrada.

2. Comprobar la tensión de salida de alimentación. El LED de la placa base se pone rojo.

3. Cerrar el fusible de la batería o conectar los bornes de la batería para las tarjetas de 75 a 150 W.

4. En la placa base, comprobar el piloto que indica si el funcionamiento es correcto:

o Todo correcto: verde, o Fallo red: naranja, o Fallo en batería o cargador, o ausencia de alimentación: rojo (este fallo tiene prioridad

respecto al fallo de red).

5. Conectar el hilo de tierra y el cable plano (si existe).

6. Cerrar la tapa.

El aparato está en estado de funcionamiento cuando se encienden los 4 LED verdes correspondientes a red, cargador, salida y batería.

Page 56

5. Funcionamiento de la Evolution

5.1. Alarmas

Fallo red: Se indica localmente mediante un LED verde y, a distancia, mediante un contacto seco RTC (seguridad positiva) con temporización.

Si no hay suministro eléctrico.

Fallo cargador: Se indica localmente mediante un LED verde y, a distancia, mediante un contacto seco RTC

(seguridad positiva). Si el fusible de red está FS o ausente.

Si la corriente de la red es < 98 o 195 V en 100-150 W. Si el producto está FS.

Presencia alimentación: Señalización mediante LED verde de la presencia de tensión (sin umbrales) en las

salidas de alimentación (ninguna notificación asociada).

Si una de las 2 salidas no tiene tensión, el LED se apaga.

Fallo batería: Se indica localmente mediante un LED verde y, a distancia, mediante un contacto seco RTC (seguridad positiva).

Si no hay batería:

Se realiza un test de la batería de la siguiente manera: cada 30 segundos durante los 20 primeros minutos después de la puesta en marcha; cada 15 minutos después de los 20 primeros minutos. Si se detecta algún fallo, se vuelve a realizar el test cada 30 segundos hasta que hayan transcurrido 20 minutos desde el momento en que se solucionó el fallo. Se indica localmente mediante un LED apagado.

Si tensión batería < 1,85 V/elem. +/-3 %, indicado localmente mediante LED naranja intermitente.

Observación: En el caso del montaje de las cajas C6 y C23, la señalización se realiza mediante un solo piloto:

o Todo correcto: verde. o Fallo red: naranja. o Fallo en batería o cargador, o ausencia de alimentación: rojo (este fallo tiene prioridad

respecto al fallo de red).

Page 57

5.2. Equipos y opciones disponibles

Corte tensión batería baja:

+/- 3%.

El umbral de corte es de 1,8 V/elem El elemento que realiza el corte está situado en el +.

Limitación corriente batería:

La corriente de carga se controla y limita electrónicamente a In con 75 W – 12V/48A y al 75 % de In con 100-600 W.

Opción limitación corriente batería (no disponible con 75 W y 12V/48A) :

La corriente de carga de la batería puede ajustarse al 25, 50 o 75 % de la corriente nominal In con ayuda de un puente de configuración que hay en la tarjeta hija, colocándolo en las correspondientes posiciones "25", "50" y "75".

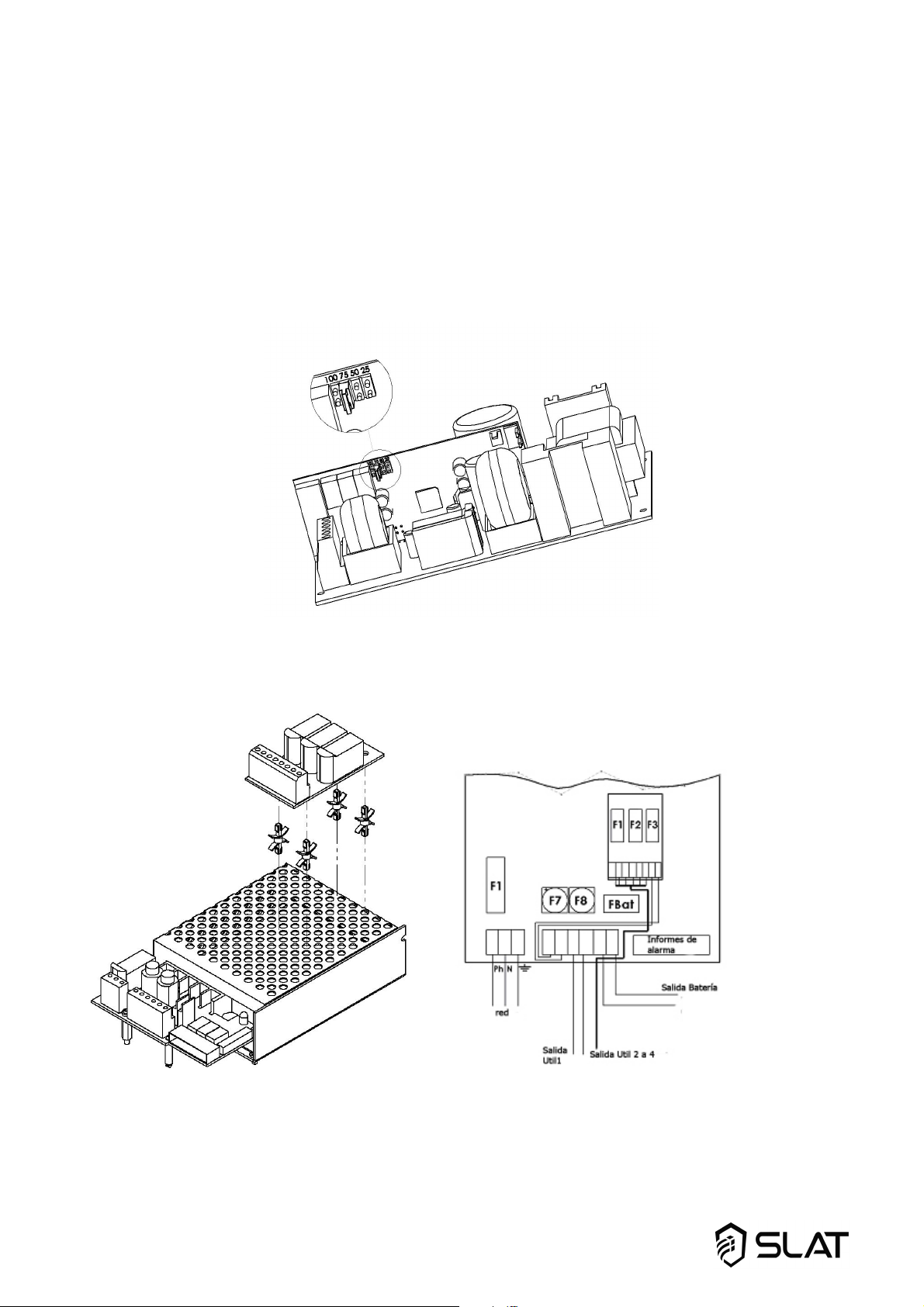

Puente de la tarjeta hija

Opción tarjeta 3 salidas protegidas con fusibles de 4 A (a instalar)

Tarjeta 3 salidas protegidas con fusibles – 75 W

Page 58

Opción compensación de temperatura:

Un sistema de compensación de la temperatura de la batería permite mantener las características de carga dentro de los límites especificados por el fabricante de las baterías en todo el rango de temperaturas de utilización La sonda de la temperatura de la batería tiene que situarse lo más cerca posible de la misma.

Tarjeta 3 salidas protegidas con fusibles – 100-300 W

6. Mantenimiento

Para que su producto le preste un servicio óptimo y duradero, le recomendamos fervientemente mantenerlo en un estado adecuado de limpieza e instalarlo en un lugar seco y ventilado. En ningún caso seremos responsables de los daños relacionados con una utilización incorrecta o con un mantenimiento deficiente de este material.

AVISO

Sustituir la batería original por otra de un tipo inadecuado puede entrañar un riesgo de explosión. Las baterías usadas deben desecharse siguiendo la normativa sobre reciclaje de materiales.

7. Protecciones

7.1. Versiones 12 V

F1 (red): calibre - tipo tamaño - capacidad de corte F7, F8 (alimentación): calibre - tipo - tamaño

FBat (batería): calibre - tipo - tamaño

12 V

6 A

3,15 A time lag

5x20 - 1500 A 6,3 A time lag

5x20

Fusible de rearme automático

12 V

8 A

2 A time lag

5x20 - 1500 A

12,5 A time lag

12 V 12 A

5x20

12 V 16 A

6,3 A time lag 5x20 - 1500 A

25 A gG

32 A gG

12 V 24 A

10,3x38

12 V 32 A

8 A time lag

5x20 - 1500 A 32 A gG 10,3x38

32 A time lag 10,3x38

50 A gG 10,3x38

time lag 10,3x38

12 V 48 A

50 A

Page 59

7.2. Versiones 24 V

F1 (red): calibre - tipo tamaño - capacidad de corte F7, F8 (alimentación): calibre - tipo - tamaño FBat (batería): calibre - tipo - tamaño

7.3. Versiones 48 V

F1 (red): calibre - tipo tamaño - capacidad de corte F7, F8 (alimentación): calibre - tipo - tamaño FBat (batería): calibre - tipo - tamaño

24 V

2 A

3,15 A time lag

5x20 - 1500 A

3,15 A time lag

Fusible de rearme automático

48 V

2 A

3,15 A time lag

Fusible de rearme

24 V

3 A

5x20

48 V

3 A

2 A time lag

5x20 - 1500 A

5x20

automático

24 V

4 A

2 A time lag 5x20 - 1500 A 6,3 A time lag

5x20

24 V

6 A

48 V

4 A

6,3 A time lag

5x20 - 1500 A

6,3 A time lag

12,5 A time lag

24 V

8 A 6,3 A time lag 5x20 - 1500 A

12,5 A time lag

5x20

16 A gG

10,3x38

48 V

6 A

24 V 12 A

48 V

8 A

5x20 - 1500 A

12,5 A time lag

20 A time lag

24 V 16 A

8 A time lag

5x20 - 1500 A

25 A gG

10,3x38

32 A gG

10,3x38

48 V 12 A

8 A time lag

5x20

10,3x38

24 V 24 A

8. Procedimiento de reparación

Si la Evolution no suministra tensión

• Verificar la presencia de red en el bornero de red.

• Comprobar los fusibles.

• Verificar el valor de la tensión en los bornes util 1 y/o util 2.

• La tensión en los cables de la batería deberá ser idéntica a la de los equipos a alimentar.

• Verificar que cada batería de 12 Vcc presente una tensión igual o superior a 11,5 Vcc.

• Repetir la medición tras haber desconectado los equipos a alimentar y la batería.

• Comprobar de nuevo el funcionamiento de los pilotos (ver capítulo 5)

• Si todos los puntos anteriores son correctos, verifique la compatibilidad de los equipos a alimentar.

Si la batería no toma el relevo después de un fallo de la red

• Comprobar la tensión en los bornes de la batería.

• Comprobar el fusible de batería.

• Comprobar la tensión en los bornes util 1 y/o util 2.

Si los pilotos no se encienden

• Comprobar la presencia de red en el bornero de la red.

• Comprobar la conexión de la batería (el fusible de la misma).

• Comprobar que el cable plano esté bien conectado.

• Comprobar la tensión en los bornes util 1 y/o util 2.

Si necesita asistencia técnica adicional, llame a la línea de atención permanente de SLAT

+ 33 (0) 4 78 66 63 70

Para devoluciones, consulte nuestro sitio web

http://www.slat.fr

o póngase en contacto con el servicio posventa de SLAT para solicitar un número de devolución de mercancía autorizada. Sin este número, no se aceptará la devolución.

Page 60

SLAT

11, Rue Jean Elysée Dupuy BP66

69543 CHAMPAGNE AU MONT D'OR Cedex

France

Tel.: +33 (0)4 78 66 63 60

E-mail:

[email protected]

SLAT GmbH

Leitzstraße 45

70469 Stuttgart

Deutschland

Tel.: +49 (0)711 899 890 08 Fax: +49 (0)711 899 890 90

E-mail: [email protected]

http://www.slat.com
