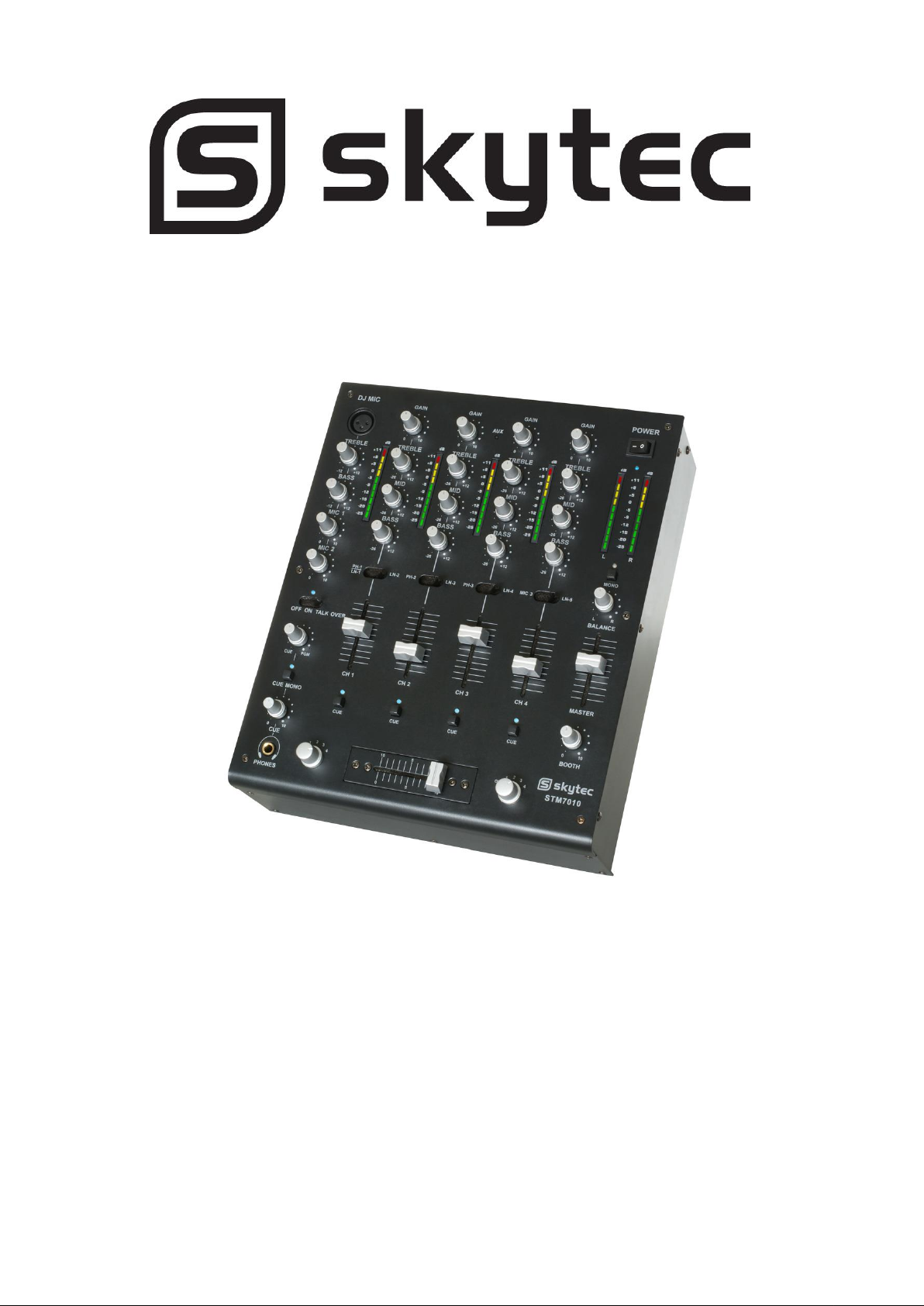

STM-7010 Mixer 4 Channel DJ Mixer USB
172.880
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
V1.1
Page 2
Page 3
Page 4
Top and Front Panels
Page 5

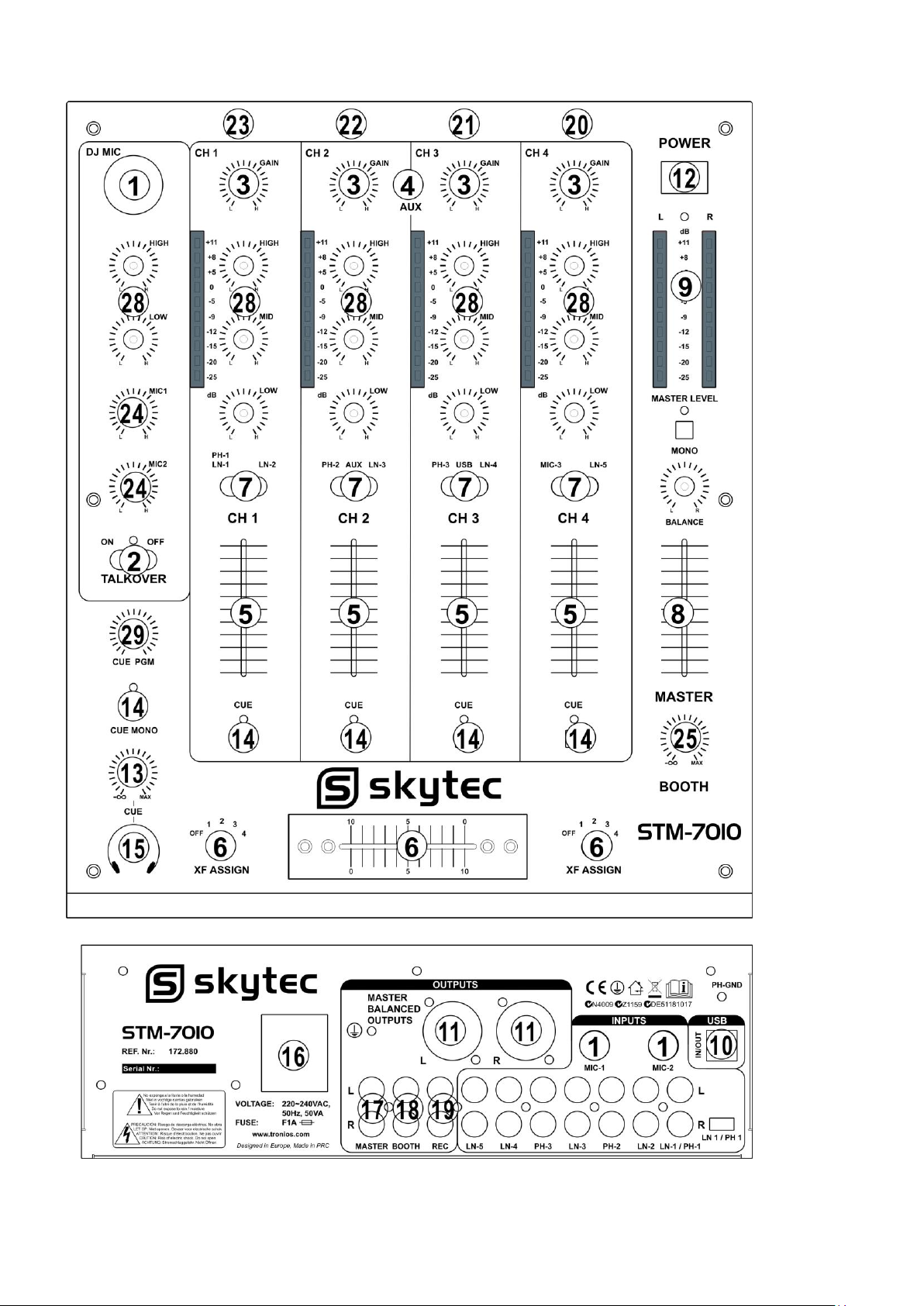

FEATURES：
1. MICPHONES:
DJ/Mc have their own dedicated level control. microphones have individual 2 band eq section
2. TALKOVER
There are talk over, MIC on and MIC off function. The Sound Pressure Level of audio from input sources will be
decreased while TALK OVER mode is set
3. CHANNEL GAIN
This rotary control adjusts the input level
4. AUX INPUT
Music can input the mixer with 3. 5mm audio line.
5. CHANNEL LEVEL FADERS
These are used to adjust the output level for each channel.
6. XF ASSIGN
Two of the XF ASSIGN knobs allows the mixing of one source into another in your unit is removable and can be
easily replaced if needed.
7. CHANNEL SELECTORS
These are used to switch between Line input and Phono、mic、USB input on each channel .
8. MASTER:
This controls the overall output from the mixer, master output to the PA System
9. DISPLAY:
The unit has two LED displays Left output, Right output The left and right output display shows the
output level of the mixer
10. USB IN/OUT
The USB jack can connect to PC.
11. BALANCE OUTPUT
The mixer support L/R balance output.
12. POWER:
power switch
13. PHONES LEVEL
This controls the output volume of the headphones. Care should be taken not to have this set to high as
it could result in damage to both the hearing of the user and the headphones. The channel to be monitored is
selected via the cue assign control.
14. CUE SELECTOR
Select each channel of the CUE signal
15. HEADPHONE
¼” jack headphone out
16. POWER INPUT
Please ensure the correct voltage is selected for your country. Failure to set the correct voltage Will cause
damage to the unit.
17. RCA MASTER OUTPUTS
Left & Right line level Unbalanced RCA outputs.
18. BOOTH OUT
Line level Unbalanced BOOTH connectors.
19. REC OUT
Line level Unbalanced RCA connectors.
20. CHANNEL 4
Line5 input/mic3 JACKS
21. CHANNEL 3
PH3/USB/Line4
22. CHANNEL 2
PH2/AUX/line3
23. CHANNEL 1
PH1-LN1/line2
24. MIC1 and MIC2 level
25. BOOTH OUT level
26. MASTER BALANCE CONTROL
Let you adjust master balance
27. MASTER MONO/STEREO SELECTOR
Select mono mode or stereo mode
28. Let you adjust the volume of high、mid、low Frequency on each channel
29. HEADPHONE CUE/PGM CONTROL
Allow you to listen simultaneously or separately to the CUE material or the active program
Page 6
SPECIFICATION
INPUTS:
DJ MIC………………………………………………………………………..……1.5mv/1K Ohm balanced
Phono………………………………………………………………………………..…………3mv/680 Ohm
LINE………………………………………………………………………………………….150mv/27K Ohm
OUTPUTS:
REC……………………………………………………………………………………………350mv/5K6 Ohm
MASTER………………………………………………………………………………………… 1V/5K6 Ohm
GENERAL:
Frequency Response………………………………………………………………….20Hz-20KHz @ ±2dB
THD…………………………………………………………………………………………………..……… 0.1%
S/N Ratio………………………………………………………………………………………………….>80 d B
Headphone Impedance…………………………………………………………………………………32 Ohm
Page 7

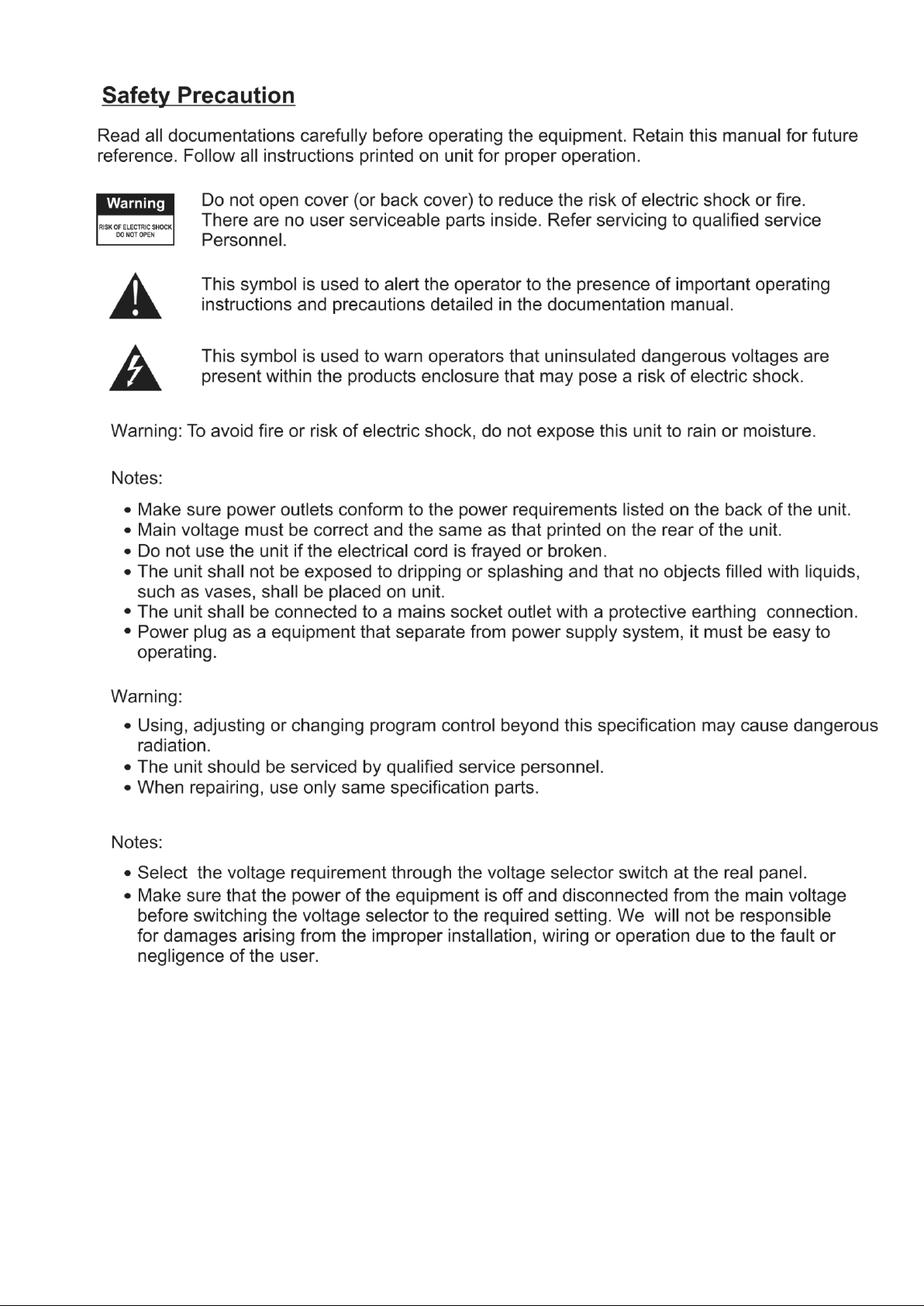

Consignes de sécurité
Précautions - Sécurité
Veuillez lire la présente notice avant utilisation et conservez-la pour pouvoir vous y reporter
ultérieurement. Suivez les instructions décrites dans la présente notice pour un fonctionnement correct
de l'appareil.
N'ouvrez pas le couvercle (ou le panneau arrière) pour éviter toute décharge électrique ou
incendie. Aucun élément ne peut faire l'objet de maintenance. Seul un personnel qualifié
peut intervenir.
Ce symbole avertit l'utilisateur sur la présence d'instructions importantes et sur les
précautions, détaillées dans la notice.
Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le
boîtier de l'appareil, pouvant engendrer une décharge électrique.
Avertissement: pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la
pluie ou à l'humidité.
Notes:
• Assurez-vous que les prises secteur répondent aux exigences de tension spécifiées à l'arrière de
l'appareil.
• La tension d'alimentation doit correspondre à celle mentionnée au dos de l'appareil.
• N'utilisez pas l'appareil si le cordon secteur est endommagé.
• L'appareil ne doit pas être soumis à des éclaboussures ou projections d'eau. Il ne faut pas poser
d'objets contenant des liquides, par exemple, vases, verres, ..., sur l'appareil.
• L'appareil doit être relié à une prise secteur avec mise à la terre.
• La prise secteur, pour couper l'alimentation, est simple à utiliser.
Avertissement:
• Lorsque vous utilisez, réglez ou modifiez les réglages, en dehors des données de cette notice, cela
peut engendrer des radiations dangereuses.
• Seul un personnel qualifié peut réparer l'appareil.
• En cas de réparation, seuls des composants identiques, doivent être utilisés.
Notes:
• Sélectionnez la tension via le sélecteur de tension sur le panneau arrière.
• Assurez-vous que l'appareil est éteint et débranché du secteur avant de régler le sélecteur de
tension. Notre responsabilité ne saurait être engagée en cas de dommages causés par une
installation non conforme, un mauvais câblage ou un fonctionnement inadéquat causé par l'erreur ou
la négligence de l'utilisateur.
Page 8

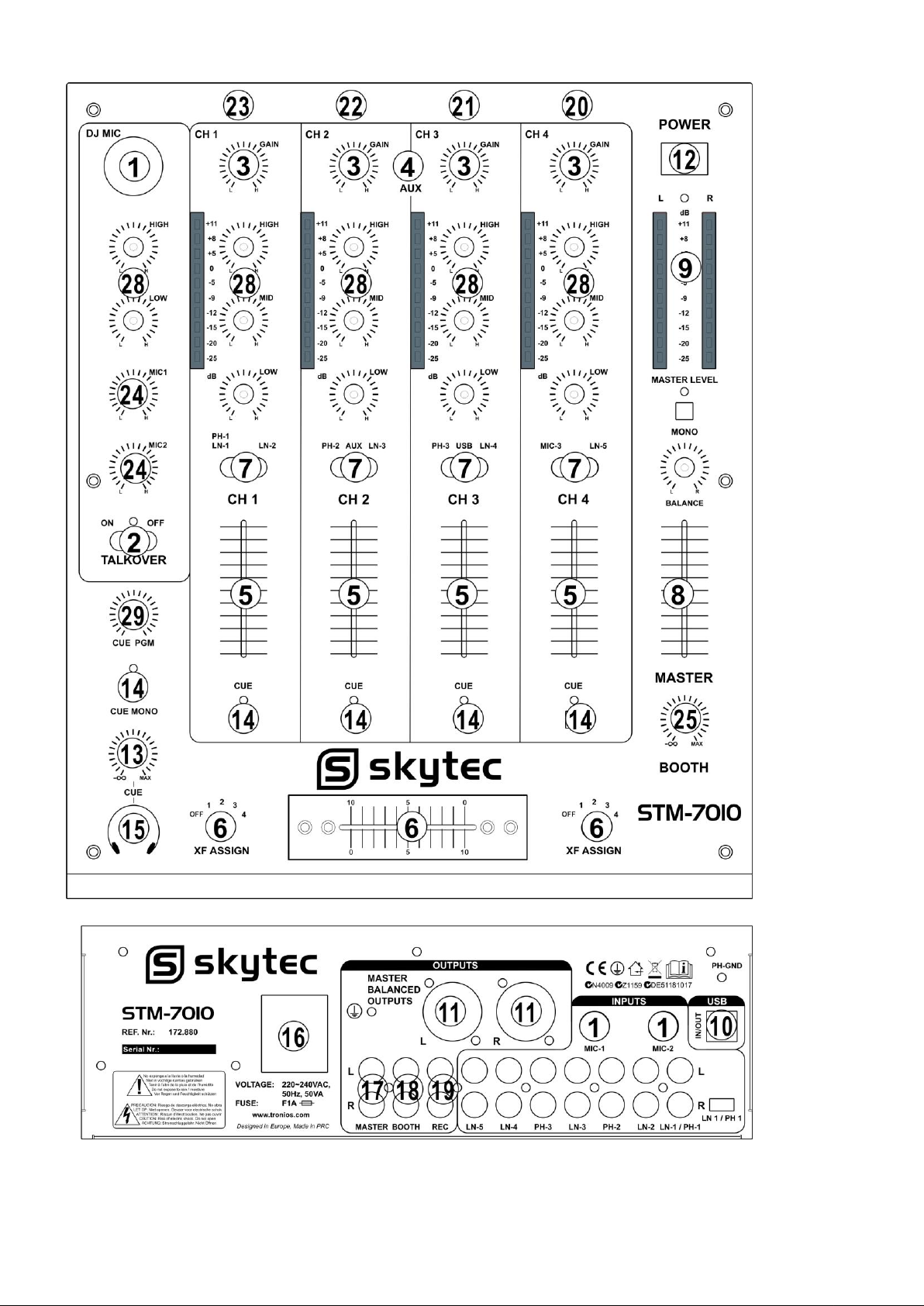

Face avant
Page 9
CARACTERISTIQUES ：
1. MICROPHONES:
DJ/Mc ont leur propre réglage de niveau. Avec section individuelle égaliseur 2 bandes
2. TALKOVER
Fonctions : Talkover, MIC ON, MIC OFF. Le niveau de pression sonore des sources d'entrée est diminué si le
mode Talkover est activé.
3. RÉGLAGE GAIN CANAUX
Réglage du niveau d'entrée
4. ENTRÉE AUX
Possibilité de brancher une source de musique avec jack 3,5.
5. FADERS DE NIVEAU DES CANAUX
Pour régler le niveau de sortie de chaque canal
6. REGLAGE XF ASSIGN
Deux boutons de réglage pour permettre le mixage d'une source dans l'autre ; facilement démontable et
remplaçable
7. SELECTEURS DE CANAUX
Pour commuter entre entrée ligne et entrée Phono、mic、USB sur chaque canal .
8. REGLAGE MASTER:
Réglage de la sortie Master de la table
9. AFFICHAGE:
Deux affichages pour sortie gauche et sortie droite. Ils indiquent le niveau de sortie de la table de mixage.
10. USB IN/OUT
Prise USB à relier à un PC.
11. SORTIE BALANCE
Sortie balance droite / gauche.
12. INTERRUPTEUR POWER :
Interrupteur secteur
13. NIVEAU CASQUE
Réglage du volume de sortie du casque. Veillez à ne pas le régler trop fort, cela peut causer des troubles de
l'audition et endommager le casque. Le canal à gérer est sélectionné via le réglage Cue Assign.
14. SELECTEUR CUE
Sélecteur pour chaque canal du signal CUE
15. CASQUE
Prise casque jack 6,35mm
16. PRISE ALIMENTATION
Assurez-vous que la tension sélectionnée corresponde bien à celle de votre pays. En cas d'erreur, votre appareil
sera endommagé.
17. SORTIES RCA MASTER
Sorties RCA asymétriques niveau ligne droite et gauche.
18. BOOTH OUT
Prises BOOTH asymétriques niveau ligne
19. REC OUT
RCA asymétriques niveau ligne
20. CANAL 4
Entrée Line5/mic3
21. CANAL 3
PH3/USB/Line4
22. CANAL 2
PH2/AUX/line3
23. CANAL 1
PH1-LN1/line2
24. Réglages MIC1 et MIC2
25. NIVEAU BOOTH OUT
26. REGLAGE MASTER BALANCE
Pour régler la balance Master
27. SELECTEUR MASTER MONO/STEREO
Sélecteur pour mode mono ou mode stéréo
28. REGLAGES HIGH LOW
Pour régler la tonalité des graves, médiums, aigus de chaque canal
29. CONTROLE CASQUE CUE/PGM
Vous permet d'écouter simultanément ou séparément le programme en cours ou les sources CUE.
Page 10
CARACTERISTISQUES TECHNIQUES
ENTREES :
DJ MIC 1.5 mV/1 kΩ symétrique
Phono 3 mV/680 Ω
LINE 150 mV/27 kΩ
SORTIES:
REC 350 mV/5K6 Ω
MASTER 1 V/5 K6 Ω
GENERALITES
Réponse en fréquence 20 Hz-20 kHz @ ± 2dB
THD 0.1%
Rapport signal / bruit 80 dB
Impédance casque 32 Ω
Page 11
