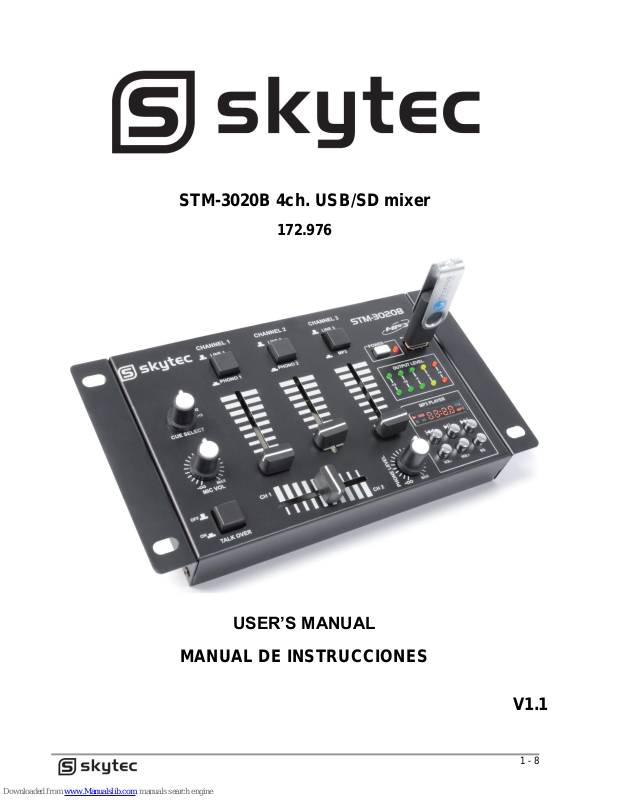

STM-3020B 4ch. USB/SD mixer
172.976
USER’S MANUAL
MANUAL DE INSTRUCCIONES
V1.1
Page 2
2 - 8
Page 3
3 - 8
ENGLISH
Dear Customer,
We like to congratulate you on the purchase of the DJ mixer
You have chosen a product which combines deliberate technical features with an appealing design.
Please read this manual conscientiously and carry out the given instructions before and while you are using your
new device.
Safety Precaution
Read all documentations carefully before operating the equipment. Retain this manual for future reference.
Follow all instructions printed on unit for proper operation.
Do not open cover (or back cover) to reduce the risk of electrics shock or fire.
There are no user serviceable parts inside. Refer to Servicing to qualified service personnel.
This symbol is used to alert the operator to the presence of important Operating instructions
and precautions detailed in the documentation manual.
This symbol is used to warn operators that uninsulated dangerous voltages are
Present within the products enclosure that may pose a risk of electric shock.
Warning: To avoid fire or risk of electric shock, do not expose this unit to rain or moisture.
Page 4
4 - 8

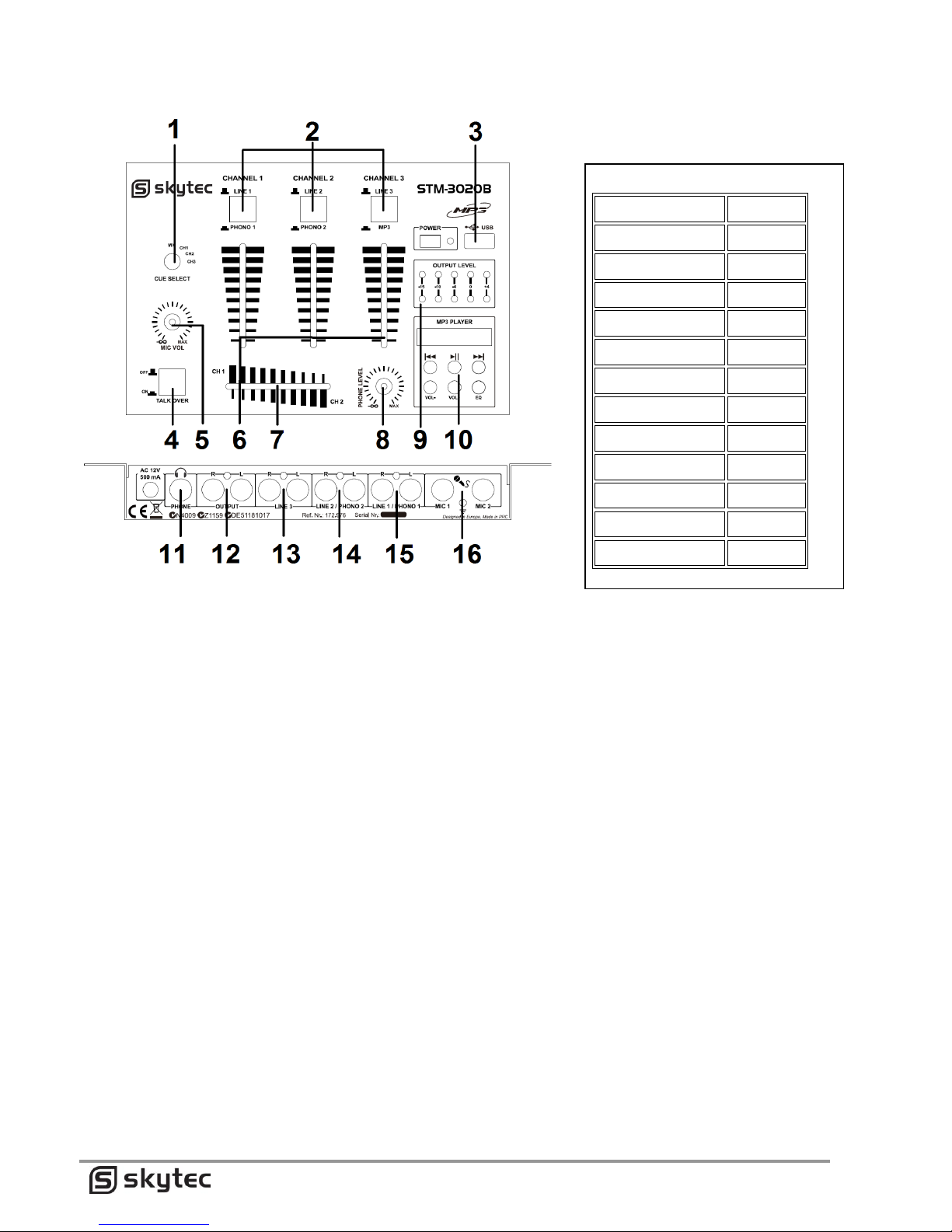

LAYOUT
1. CHANNEL CUE SELECTOR SWITCH
The button allows you to choose which channel you wish to monitor in your headphones by pressing
the buttons down
2. LINE / USB-PHONE INPUT SELECTOR
3. USB INPUT
4. TALKOVER SWITCH
5. MIC VOLUME:
Volume control of the microphone
6. CHANNEL VOLUME FADER
Channel fader will allow you to adjust the volume for that particular Channel selected
7. CROSS-FADER:
Slide for step less cross-fading from one to another assigned channel.
8. PHONO LEVEL
9. OUTPUT METER
VU-meter with LED as indicators for the strength of the output signal
10. MP3 PLAYER
Selects the previous track or volume decreasing. Insert your USB flash drive into this slot. The unit
will only read .mp3 file formats from the USB flash drive.
11. PHONO OUTPUT
12. -15 LINE / PHONO INPUTS
16. MICORPHONE INPUT CONNECTOR
To insert your microphone
Frequency response
20Hz-20kHz
THD
0.02%
Input:Line
150mV/100k
Input:Phono
3mV/50k
Input:Mic
1mV/1k
Output:Master
1.5V/600 Ohms
Headphone output
200mW
Headphone:Impedance
8 Ohms
Signal to noise ratio:Line
80dB
Signal to noise ratio:Phono
70dB
Signal to noise ratio:Mic
70dB
Power Supply
12Vac
Weight
1kg
Page 5
5 - 8
FRANCAIS
Cher client,
Nous vous remercions d'avoir choisi cette table de mixage DJ.
Vous avez opté pour un produit alliant des caractéristiques techniques de haute volée et un design attractif.
Veuillez lire la notice avec attention avant toute utilisation ; appliquez les instructions.
Précautions de sécurité
Lisez la notice avant l'utilisation. conservez-la pour pouvoir vous y reporter ultérieurement. Respectez les
consignes de la notice.
N'ouvrez pas le couvercle de l'appareil (ou la face arrière) pour éviter tout risque de décharge
électrique ou incendie. Il n' y pas d'éléments demandant un entretien dans l'appareil. Seul un
personnel qualifié peut gérer la maintenance.
Ce symbole alerte l'utilisateur de la présence d'informations importantes de fonctionnement et
de précautions détaillées dans la notice.
Ce symbole alerte les utilisateur sur la présence de tensions dangereuses non isolées : risque
de décharge électrique.
Avertissement : pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas
l'appareil à la pluie ou à l'humidité.
Page 6
6 - 8
PRESENTATION
1. INTERRUPTEUR SELECTEUR DE CANAL CUE
Cet interrupteur permet de choisir le canal à gérer dans le casque
2. SELECTEUR D'ENTREE LINE / USB-PHONE
3. PORT USB
4. INTERRUPTEUR TALKOVER
5. VOLUME MIC
Réglage du volume du microphone
6. FADER DE VOLUME DE CANAL
Faders pour régler le volume du canal sélectionné
7. CROSS-FADER
Potentiomètre pour faire un fondu-enchaîné d'un canal vers un autre.
8. REGLAGE NIVEAU PHONO
9. VU-METRE SORTIE
Avec LEDs, témoins de la puissance du signal de sortie
10. Lecteur MP3
insérez votre support USB dans le port : l'appareil lit des fichiers au format MP3.
Sélection de la voie précédente ou diminution du volume
Sélection de la voie suivante ou augmentation du volume
11. SORTIE PHONO
12. - 15 ENTREES LINE / PHONO
16. Prise d'entrée micro pour brancher votre microphone
Réponse en fréquence
20Hz-20kHz
THD
0.02%
Entrée :Line
150mV/100k
Entrée :Phono
3mV/50k
Entrée :Mic
1mV/1k
Sortie :Master
1.5V/600 Ohms
Sortie casque
200mW
Impédance casque
8 Ohms
Rapport signal/bruit Line
80dB
Rapport signal/bruit:Phono
70dB
Rapport signal/bruit :Mic
70dB
Alimentation
12Vac
Poids
1kg
Page 7
7 - 8
Declaration of Conformity
Manufacturer: TRONIOS BV
Bedrijvenpark Twente 415
7602 KM – ALMELO
+31(0)546589299
+31(0)546589298
The Netherlands
Product number: 172.976
Product Description: STM-3020B 4 Ch USB/SD mixer
Trade Name: SKYTEC
Regulatory Requirement: EN 61558
EN 55013
EN 55020
EN 61000-3-2/-3-3
The product meets the requirements stated in the above mentioned Standards. This certificate does
not cover the aspects that may be relevant such as performance and fitness for purpose.
Name : B. Kosters
Controller regulations
Signature :
