Skytec STM-2270 User Manual

STM-2270 Mixer 4ch/eff/USB/MP3/BT

172.982

USER’S MANUAL

HANDLEIDING

GEBRAUCHSANWEISUNG

MANUAL DE INSTRUCCIONES

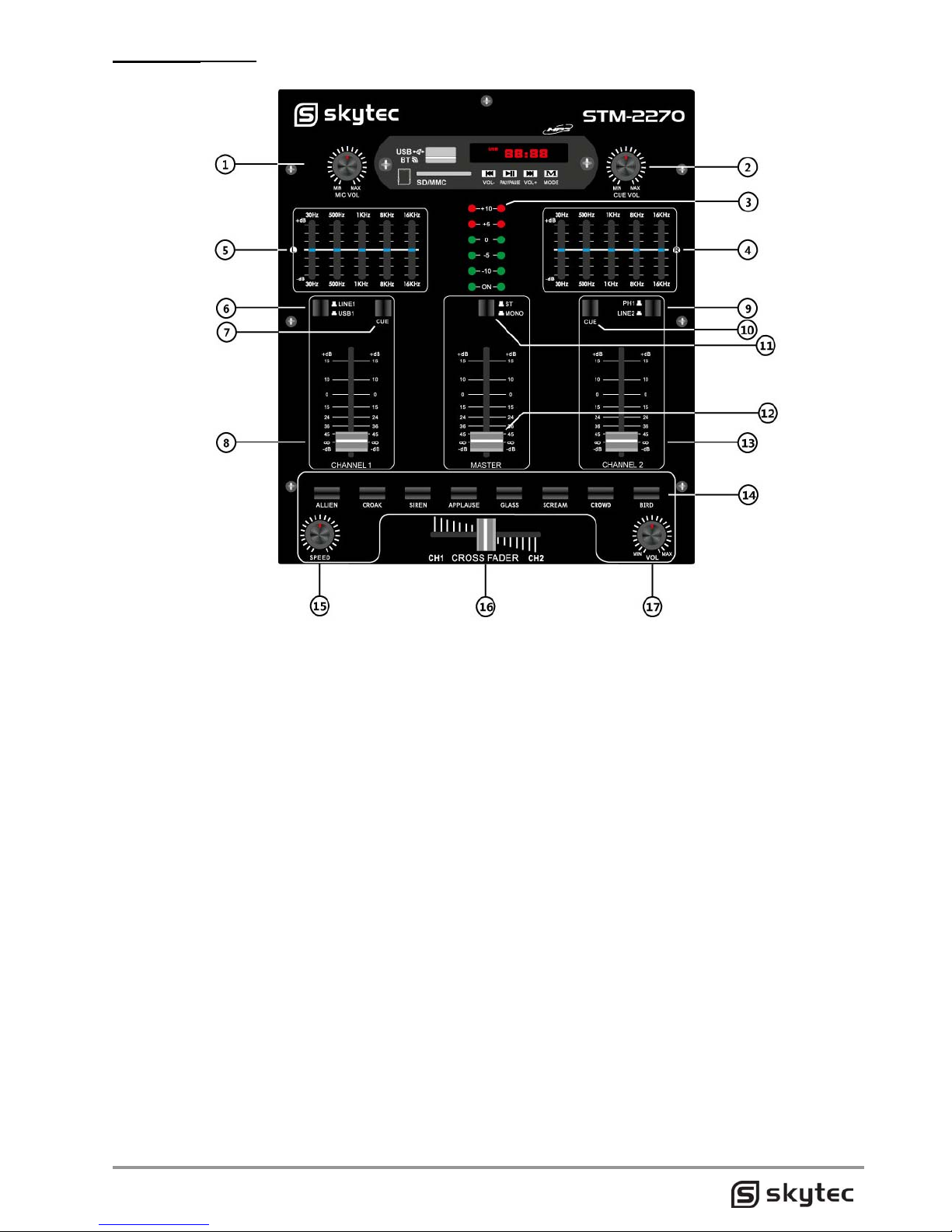

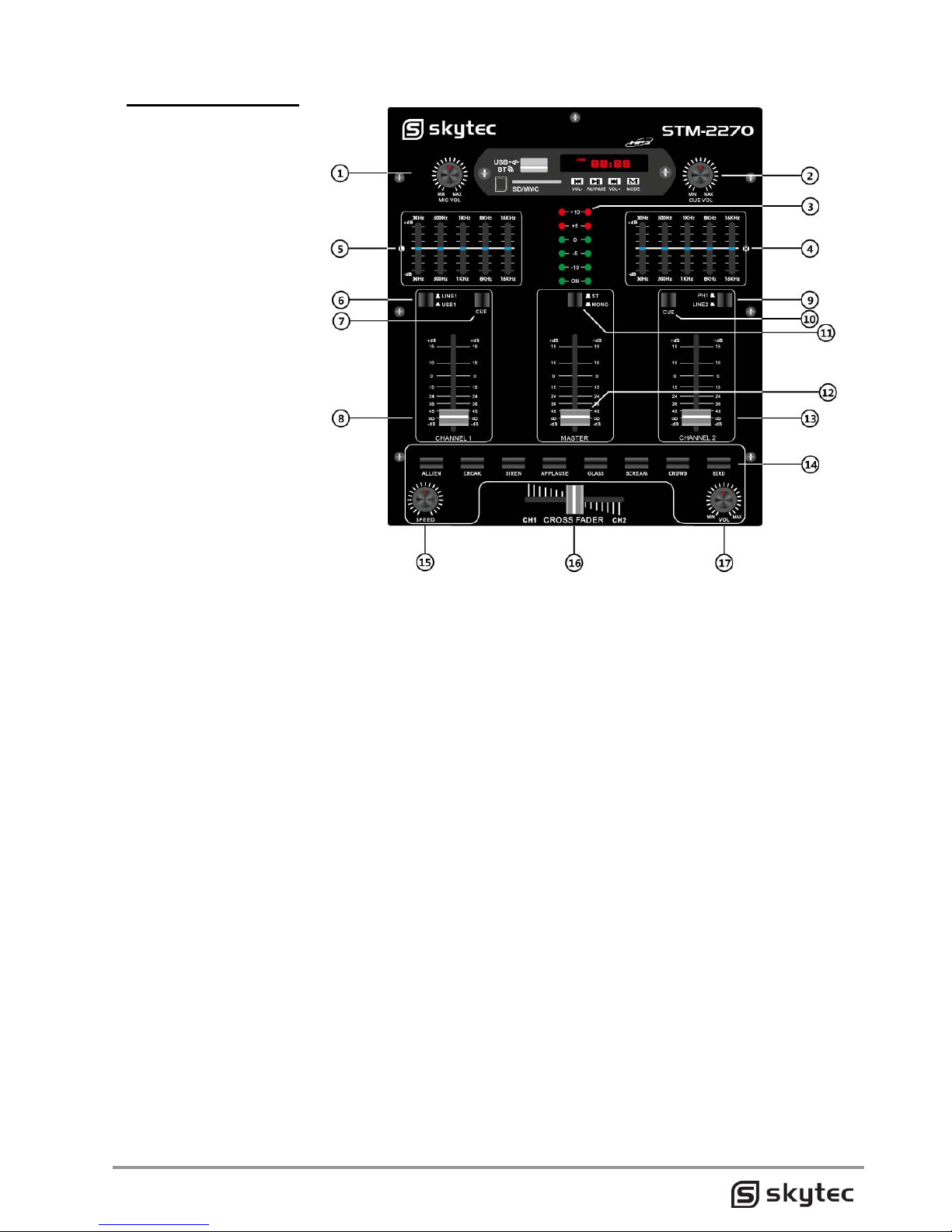

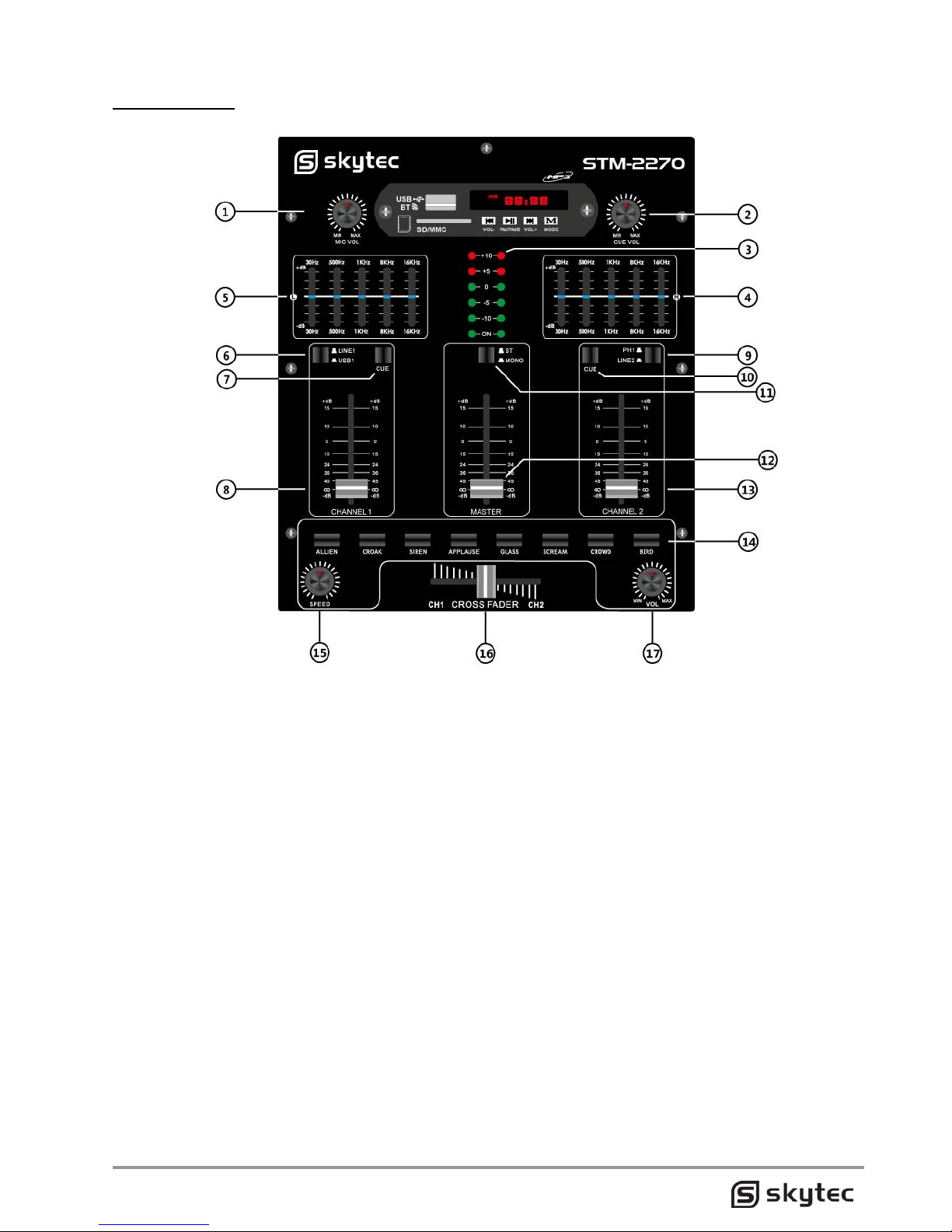

FRONTPANEL

1. MIC VOLUME Volume control of the microphone

2. CUE VOLUME The CUE Volume rotary knob adjusts your headphone monitor output volume

3. OUTPUT METER VU-meter with LED as indicators for the strength of the output signal.

4. EQ Right channel 5-band EQ

5. EQ Left channel 5-band EQ

6. LINE1/USB INPUT SELECTOR

7. CHANNEL 1 CUE SELECTOR SWITCH
The button allows you to choose which channel you wish to monitor in your headphones by pressing the butt ons
down.

8. CHANNEL 1 VOLUME FADER
Channel fader will allow you to adjust the volume for that particular channel selected.

9. PHONO1/LINE 2 INPUT SELECTOR

10. CHANNEL 2 CUE SELECTOR SWITCH
The button allows you to choose which channel you wish to monitor in your headphones by pressing the butt ons
down.

11. STEREO/MONO Switch

12. MASTER VOLUME FADER This fader will allow you to adjust the master volume of the unit

13. CHANNEL 2 VOLUME FADER Channel fader will allow you to adjust the volume for that particular Ch annel
selected

14. SOUND EFFECTS SECTION
Eight different sound effects ( ALIEN, APPLAUSE, SIREN, CROAK, GLASS，SCREAM，CROWD & BIRD) may be
added to your mixer by pressing the SOUND EFFECTS CONTROL BUTTONS. The volume of the effects can be
adjusted using the rotary VOLUME located the right side under the BIRD effects buttons.

15. SPEED Sound effect speed adjustment

16. CROSS-FADER Slide for step less cross-fading from one to another as signed channel.

17. VOLUME Sound effect volume adjustment

BACK PANEL

1. AC12V Connector for a power supply.

2. GND Grounding e.g. for a turn table

3. HEADPHONE Use the headphone for pre-listening the output signal.

4. MASTER OUTPUT The MASTER output jacks connect the mixer to your main amplifier using standard audio
cables with RCA-type connector.

5. PHONO signal input

6. LINE 2 signal input

7. LINE 1 signal input

8. Microphone input connector To insert your microphone

DISPLAY

1. USB INPUT Insert your USB flash drive into this slot. The unit will only read .mp3 file formats from the USB
flash drive.

2. SD Card INPUT Insert your SD CARD flash drive into this slot. The unit will only read .mp3 file formats from
the flash drive

3. MP3 Player Selects the previous track (short press) or volume decreasing (long press)

4. MP3 Player Starts the pl ayback and pause function

5. MP3 PLAYER Selects the next track (short press) or volume increasing (long press)

6. MODE SELECTOR To allow you to select the input source

Nederlands

Hartelijk dank voor de aanschaf van deze Skytec Mixer. Neemt U a.u.b. een paar momenten de tijd om deze handleiding
zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel e n volledig gebruikt.

WAARSCHUWING :

- Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om
beschadigingen te voorkomen.

- Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen.

- In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.

- Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.

- Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.

- Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman
hersteld te worden.

- Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact
worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer. Sluit het
apparaat nooit op een dimmer aan.

- Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.

- Sluit het apparaat alléén aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.

- Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerend e- ma ar stabiele
ondergrond plaatsen. Dek ventilatie-openingen nooit af.

- Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een langere tijd niet gebruikt wordt.
Stelregel: Bij geen gebruik stekker verwijderen.

- Als u het apparaat een tijd niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst
op kamertemperatuur komen alvorens het weer in werking te stellen ; apparaat nooit in vochtige ruimten en buiten
gebruiken. Plaats geen metalen voorwerpen, vloeistoffen (in bekers etc.) op het product, deze kunnen onherstelbare
schade of een elektrische schok veroorzaken!! wanneer ze het apparaat binnendringen.

- Om ongevallen in bedrijven te voorkomen moét rekening worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Wanneer het apparaat aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau
en/of muurbeugels deze wel kunnnen dragen. Kunt u het niet berekenen schakel dan vakbekwaam personeel in. Het
apparaat mag alleen bevestigd worden op de manier die de fabrikant /expert aanbeveelt.

- Laat ruimte vrij voor een deugdelijke ventilatie.

- Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.

- Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en
stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.

- Zorg dat uw handen schoon zijn tijdens het gebruik.

- Gebruik geen overmatige kracht bij het bedienen van het apparaat.

- Bij een ongeval met deze mixer altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.

- Zet eerst de Aan/Uit schakelaar op Uit en de volumeregelaar(s) op minimaal bij het aansluiten van de installatie, na alle
snoeren aangesloten te hebben schakel dan pas Aan. Zorg er ook voor dat de mixer eerst Uit geschakeld wordt alvorens
het netsnoer uit het stopcontact te verwijderen.

Tracht het apparaat niet schoon te maken met chemische oplossingen, benzine, thinner enz.. Dit kan de lak beschadigen. Gebruik
een droge doek om schoon te maken en doe dit frequent, b.v. maandelijks (afhankelijk van de plaats waar de mixer gebruikt wordt
).
Blijf uit de buurt van elektrische/elektronische apparatuur, elektriciteitskabels etc., deze veroorzaken bromstoringen.
Bij reparatie dienen altijd originele onderdelen te worden gebr uikt om onherstelbare beschadigingen en/of ontoelaatbare straling te
voorkomen.
Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen. Vervoer de mixer eventueel trillingsvrij.
Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder
gebruik controleren op breuken/defecten! !
In Nederland/Belgie is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de
netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product

aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op

te volgen.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie
wel eens kunnen vervallen. Neem ook altijd alle veiligheids maatregelen om brand en/of een elektrische schok te
voorkomen.
Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een
elektrische schok te voorkomen.
Bewaar deze handleiding ook voor toekomstig gebruik.
