Page 1
SP Hi-End Active Speaker Series
INSTRUCTION MANUAL
HANDLEIDING
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
Page 2
2 - 18

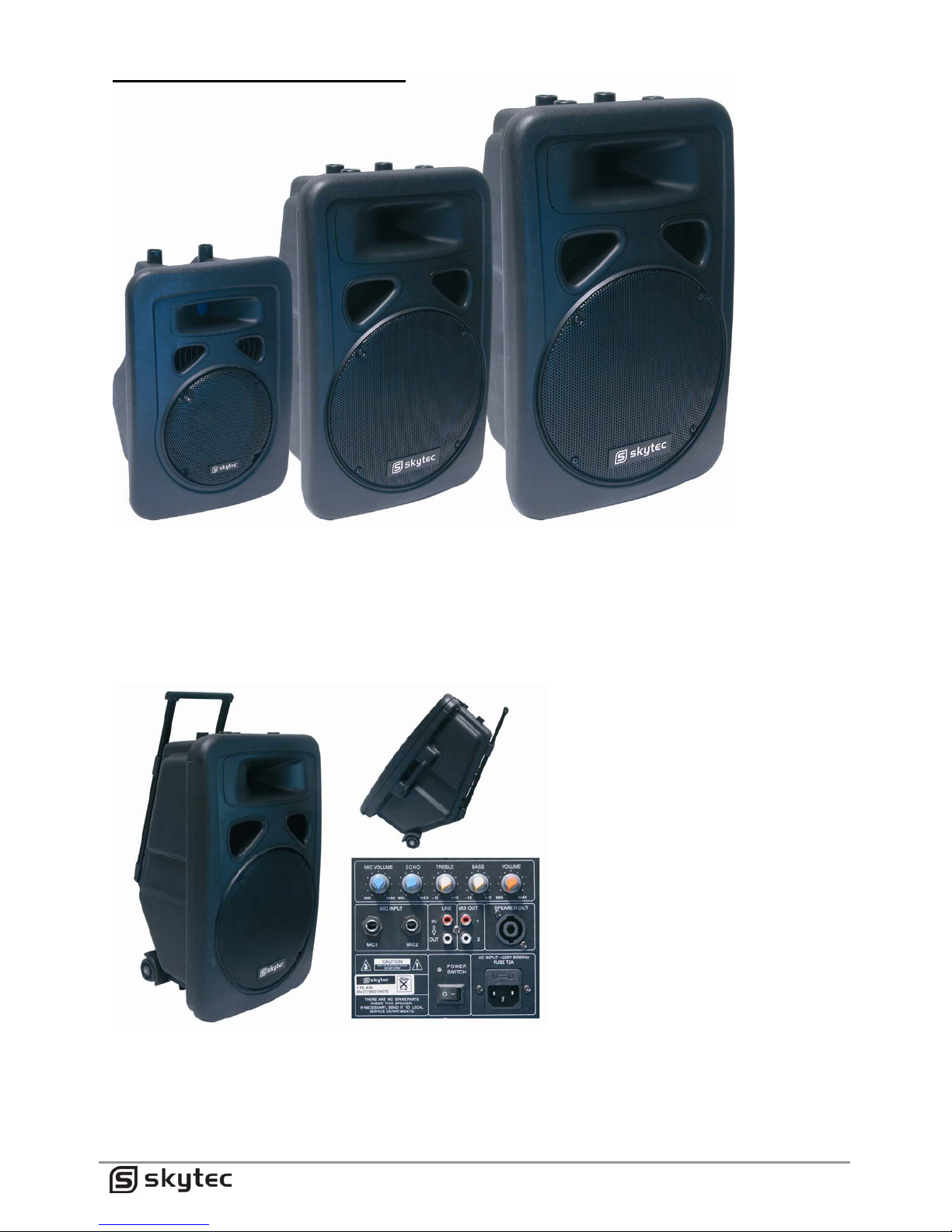

SYSTEM CONFIGURATIONS / SYSTEEMCONFIGURATIES / CONFIGURATION DU SYSTEME /
SYSTEMAUSLEGUNG/CONFIGURACIÓN DEL SISTEMA
Page 3
3 - 18
UK
ABS ACTIVE PA SPEAKERS
Congratulations on the purchase of this SkyTec active speaker box.
Please read this manual carefully prior to using the unit.
TO ENSURE MANY YEARS OF TROUBLEFREE USE, PLEASE OBSERVE THE FOLLOWING
• Hearing damage: Loudspeakers are easily capable
of generating high sound pressure levels (SPL)
sufficient to cause permanent hearing damage to
performers, production crew and audience
members. Caution should be taken to avoid
prolonged exposure to SPL in excess of 90 dB.
• Do not overload the box to avoid damage to the
speakers.
• Do not place an open fire (candle, etc.) on top or
next to the box - FIRE HAZARD
• Only connect to an earthed mains outlet of
230Vac/50Hz.
• For indoor use only. If the box is used outdoors,
you need to make sure that no humidity can enter
the box.
• When not in use, unplug the unit from the mains.
• Unplug the unit from the mains prior to checking or
replacing the fuse.
• Make sure that the box is placed on a stable,
strong surface.
• The boxes can be stacked but do not put more
than 60kg weight on the box.
• The boxes can be hung. Use only strong and
approved mounting material. During the mounting,
make sure that nobody is standing below the
mounting area.
• Place the stand always on a flat, level, and stable
surface and that the legs do not present a trip
hazard.
• Use only stands which are designed to support the
weight of the speaker. Do not attempt to place
more than one speaker on a stand designed for a
single speaker.
• Route cables so that peoples will not trip over them
pulling the speaker over.
• Do not place liquids on the box and protect it
against humidity. Humidity can shorten the life
time considerably.
• Only use suitable means of transportation if you
want to move the box – BEWARE OF YOUR
BACK !!
• If the unit is damaged to an extent that you can
see internal parts, do not plug the unit in a mains
outlet. In this case, please contact Tronios.
• Always unplug the unit during a thunderstorm or
when it is not in use.
• If the unit has not been used for a longer period
of time, condensation can occur inside the
housing. Please let the unit reach room
temperature prior to use.
• Never try to repair the unit yourself. It does not
contain any user serviceable parts.
• Run the mains lead in such a way that nobody
can fall over it and nothing can be put on it.
• Only use the supplied mains lead or another lead
recommended by SkyTec.
• Set the unit to the lowest volume prior to
switching it on
• Keep the unit out of the reach of children.
Protect your environment. Recycle
packing material whenever possible.
Do not throw a faulty unit into normal
household waste but bring it to a special
collection point. A large part of it can be
recycled.
PRODUCT FEATURES
General
- Liquid cooled 35mm titanium-diaphragm
compression driver;
- Molded one-piece baffle with integral 90°x60°
constant directivity horn;
- Limiter protects the compression driver from
overpowering;
- Multi-angle enclosure for flexibility in usage;
- Professional & sturdy ABS enclosure;
- Enclosure and baffle are molded of tough
and durable co-polymer material. This range
of speakers is able to withstand high
powered impacts;
- A heavy-duty, perforated metal grill protects
the woofer;
- Ergonomically designed balanced handle and
lightweight enclosure for easy and
comfortable carrying;
- Attachment points for wall or ceiling mount
brackets;
- Integral 35mm pole mount receptacle with
securing thumb screw.
About the enclosure
The enclosure and baffle of this range of speakers are made of polypropylene co-polymer. The use of copolymer allows features such as stand mounting sockets, handholds, ports and high frequency horns to be
molded directly into the cabinet. Not only do you get contemporary appearance, you also get lots of
functionality.
Page 4
4 - 18

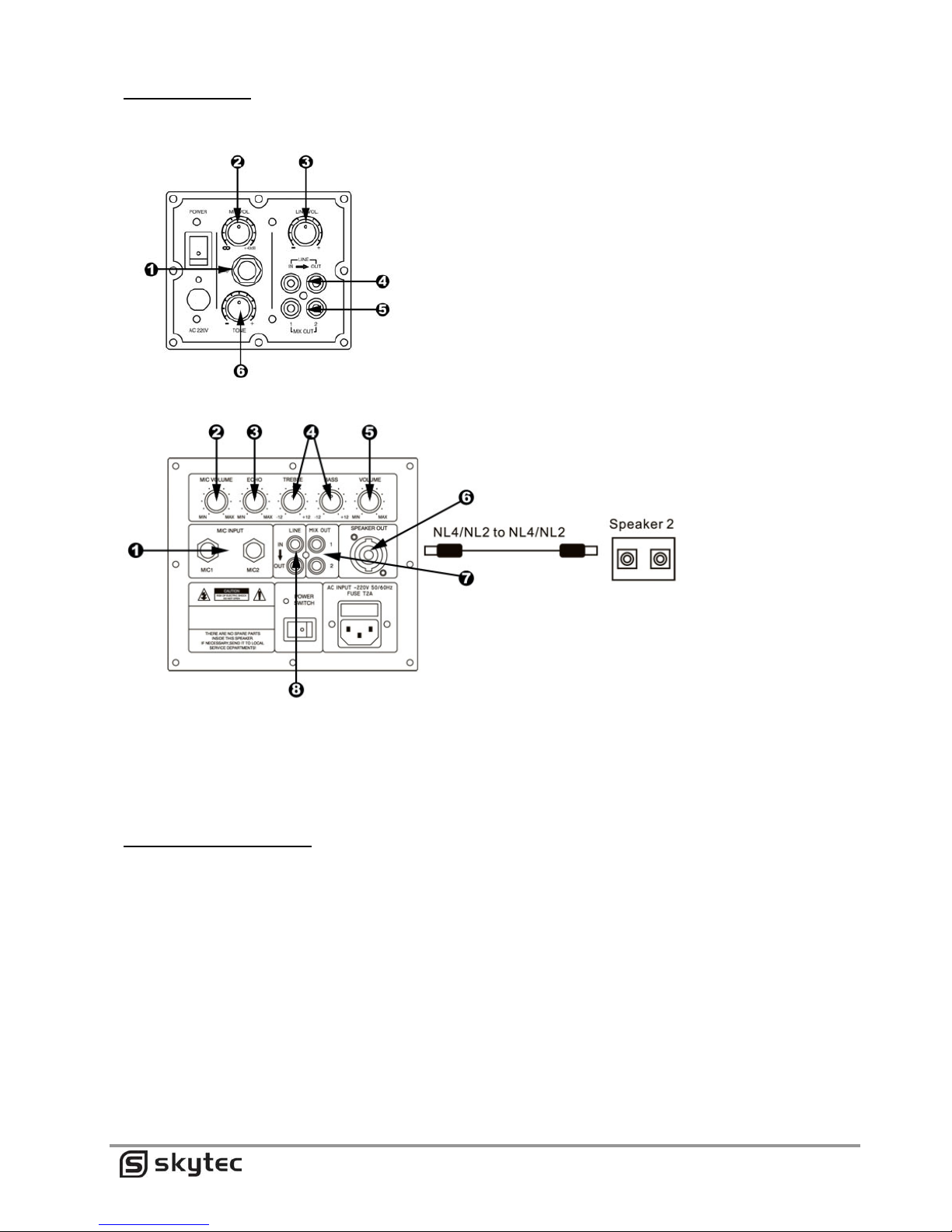

INPUT PANEL
8” & 10” Versie:
1. Input connector for microphone
2. Volume control for the microphone
3. Volume control for the line input
4. Line input connector for the audio input source e.g. mixer,
CD player, etc.
5. Output connector to a second box
6. Tone control for the output
12” & 15” Versie:
1. Input connector for 2 microphones
2. Volume control for the microphone
3. Echo control for microphone
4. Tone control for the output
5. Volume control for the output
6. Output connector to a pasive box (8 Ohm)
7. Output connector to a second box
8. Line input connector for the audio input source e.g.
mixer, CD player, etc.
CABLE CONNECTIONS (6)
(12” and 15” versions only)
This range of speakers features 4-p loudspeaker connectors. These connectors are hooked in a parallel
“loop-through” configuration for connection to additional speakers (min. 8 Ohm). For optimum performance
it’s important to use cables specifically designed for speaker use. Do not use shielded “guitar” signal cables
for connection to these speakers.
Page 5
5 - 18
TROUBLESHOOTING
One certain method of determining if a speaker is faulty is to substitute a speaker that is known to work
correctly for the suspected problem speaker. If the “normally correct speaker” is experiencing the same
difficulties or problems as the suspected problem speaker, use the information below to isolate the problem.
No output
Possible cause Action
Speaker cables Reseat all connectors
Substitute known good speaker cables
Check solder joins
Tighten set-screws on the banana connectors or 4-p connectors
Inspect cable for damage
Inspect wire or connector for stray strand that may short
Amplifier Make sure the amplifier channel is being fed a signal. Most amps have a “signal
input” LED to indicate the presence of a signal. Re-patch the speaker to an amplifier
channel that is known to work.
Intermittent
Possible cause Action
Poor connections While it is possible for a faulty speaker to exhibit intermittent output, it’s more likely
that an output cable/connector is the problem. Check the soldering on your
connectors. Tighten the set-screws on the banana connectors or 4-p connectors.
Constant noise, buzzing and/or humming
Possible cause Action
Faulty electronic Any constant noise originates in the amplifier, mixer, signal processing, source
device in the signal devices, or line-level wiring. Check and correct system grounding as required. chain
check for noisy sources or electronic components. Check wiring for shielding.
Poor low-frequency output
Possible cause Action
Improper polarity When two speakers in close proximity to each other are connected out-of-polarity,
they can partially cancel each other out, especially at low frequencies. Check your
speaker cables to be sure they are all identically wired and connected. Check the
balanced line signal cables to be sure they are all correctly wired.
Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the unit. This
would also invalid your warranty. The warranty is no t appli cable in case of accidents or da mages ca used b y inappr opriate use
or disrespect of the warnings contained in this manual. Tronios cannot be he ld responsible for personal injuries caused by a
disrespect of the safety recommendations and warnings. This is also applicable to all damages in whatever form.
Page 6
6 - 18
NL
ABS ACTIEVE PA LUIDSPREKERS
Hartelijk dank voor de aanschaf van onze SkyTec actieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.
NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:
• Gehoor beschadiging:
SkyTec luidsprekers kunnen gemakkelijk een
zeer hoge geluidsdruk weergeven (SPL) welke
een gehoorbeschadiging kunnen toebrengen bij
gebruikers, productie crew en publiek.
• Overbelast de box niet – om schade aan de
luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of
direct naast de box – BRANDGEVAAR
• Sluit het apparaat alléén aan op een
230Vac/50Hz geaard stopcontact, verbonden
met een 10-16A meterkastgroep.
• De box is ontworpen voor gebruik binnenshuis –
voor gebruik buitenshuis dienen maatregelen
worden genomen om het binnendringen van
vocht te voorkomen.
• Verwijder de stekker uit het stopcontact wanneer
de box niet in gebruik is.
• Verwijder de stekker uit het stopcontact alvorens
de zekering te controleren of te vervangen.
• Zorg er altijd voor dat de luidspreker stevig en
stabiel geplaatst wordt.
• Plaats een luidsprekerstandaard altijd op een
vlakke en stabiele ondergrond en plaats hem
zodanig dat de poten niet in de weg staan.
• Gebruik alleen luidsprekerstandaards welke
geschikt zijn voor het gewicht van de luidspreker
en plaats niet meer luidsprekers op een
standaard dan waarvoor hij ontworpen is.
• De boxen kunnen gestapeld worden, maar plaats
nooit meer dan max 60kg op de box.
• De boxen kunnen opgehangen worden, gebruik
alleen deugdelijke en goedgekeurde hangogen,
tijdens de montage mag zich niemand onder de
montageplaats bevinden.
• Zet geen vloeistoffen op de box en bescherm de
box tegen binnendringend vocht. Vocht kan de
levensduur aanzienlijk bekorten.
• Gebruik enkel een daarvoor bestemd
transportmiddelen om de box te verplaatsen –
LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat
inwendige (onder)delen zichtbaar zijn mag de
stekker NOOIT in het stopcontact worden
geplaatst én het apparaat NOOIT worden
ingeschakeld. Neem in dit geval contact op met
uw leverancier of SkyTec.
• Bij onweer altijd de stekker uit het stopcontact
halen, zo ook wanneer het apparaat een poos
niet gebruikt wordt.
• Bij hergebruik kan condensatiewater gevormd
worden; laat het apparaat eerst op
kamertemperatuur komen.
• Laat reparaties over aan een erkende reparateur
– er bevinden zich geen door de gebruiker te
vervangen onderdelen binnen in de behuizing.
• Het voedingssnoer dient dusdanig neergelegd te
worden dat men er niet over kan vallen en zorg
ervoor dat er nooit iets op het voedingssnoer
gezet wordt.
• Gebruik alleen het bijgeleverde netsnoer of een
door SkyTec voorgeschreven vervangend
netsnoer.
• Schakel het toestel altijd in op het laagste volume
niveau.
• Het apparaat buiten bereik van kinderen houden.
Milieubescherming, recycle
verpakkingsmateriaal daar waar mogelijk.
Gooi een defect apparaat nooit bij het
huisafval, maar lever deze in bij een
inzamelingsplaats of een gemeentelijk
depot. Een groot deel kan gerecycled
worden.
PRODUCTEIGENSCHAPPEN
Algemeen
- 35mm titanium diafragma compressie driver;
- Professionele en stevige kunststoffen
behuizing;
- Een zware geperforeerde grille beschermd de
woofer;
- Ergonomisch ontworpen handgrepen en
lichtgewicht behuizing voor gemakkelijk
verplaatsen;
- Verbindingspunten voor montage aan muur of
plafond;
- Ingebouwde top-hat met handmoeren voor
installatie in PA systemen.
Over de behuizing
De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolymeer zorgt ervoor dat aparte onderdelen in 1 keer kunnen worden meegegoten in het ontwerp. Dit zorgt
voor een grotere functionaliteit en een strak uiterlijk.
Page 7
7 - 18

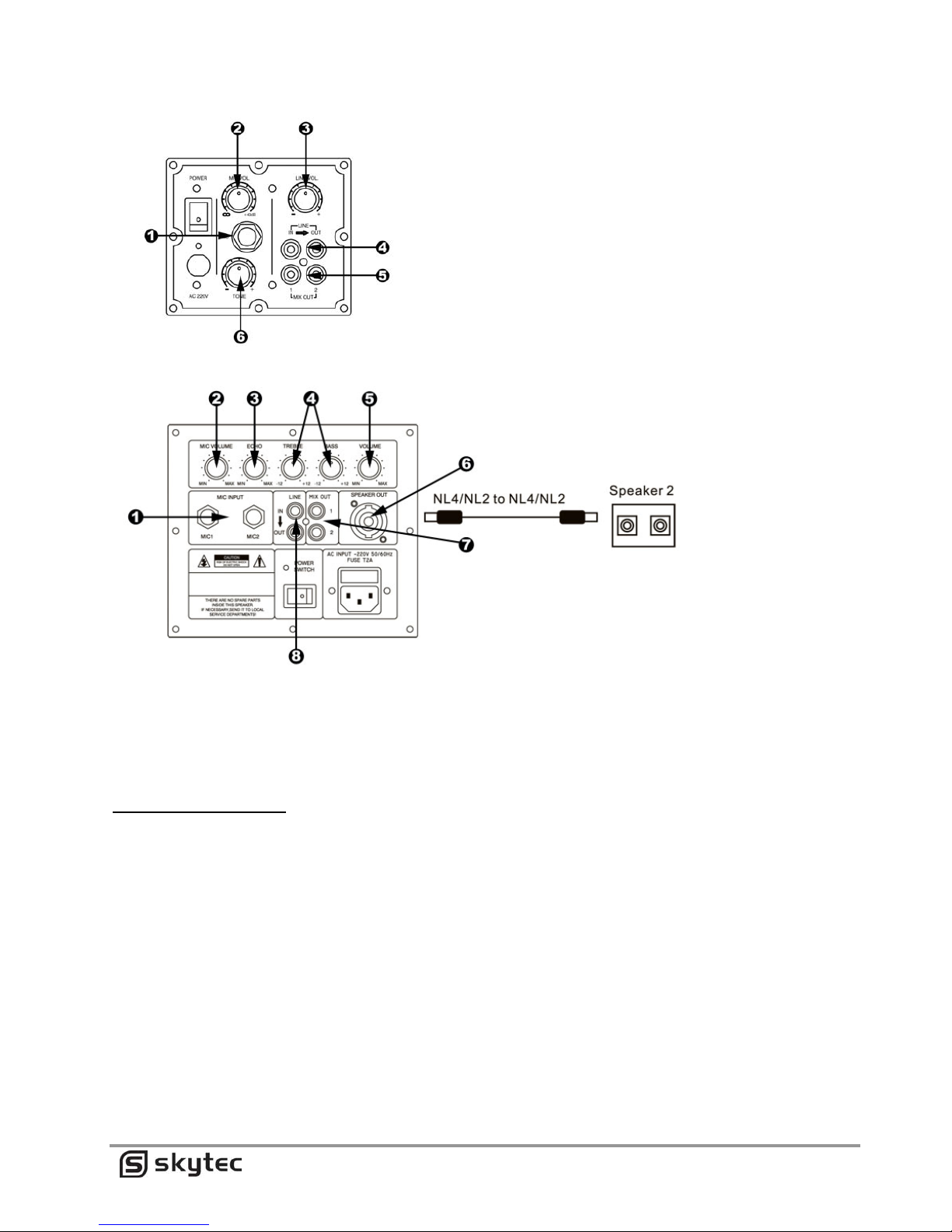

INGANGSPANEEL
8” & 10” Versie:
1. Input connector voor microfoon
2. Volume instelling voor de microfoon
3. Volume instelling voor het line signaal
4. Line ingang voor aansluiten van CD-speler, DVD-speler etc.
5. Mix uitgang, microfoon en line signaal, voor doorlus naar 2
e
actieve luidspreker
6. Toon regeling voor het uitgangssignaal
12” & 15” Versie:
1. Input connectoren voor 2 microfonen
2. Volume instelling voor de microfonen
3. Echo instelling de de microfonen
4. Bass/Treble regeling voor het instellen van
de lage/hoge tonen
5. Volume instelling voor het line signaal
6. Uitgang voor externe passieve luidspreker (8 Ohm)
7. Mix uitgang, microfoon en line signaal, voor doorlus
naar 2
e
actieve luidspreker
8. Line ingang voor aansluiten van CD-speler, DVDspeler etc.
KABEL VERBINDINGEN (6)
(alleen op de 12” en 15” versies)
Deze serie speakers is uitgevoerd met 4-p luidspreker connector. Deze connector kan door middel van een
draaibeweging vastgezet worden. Ook kunnen de speakers parallel aangesloten worden. Voor optimale
performance raden wij u aan alleen kabels te gebruiken die speciaal voor deze speakers ontworpen zijn.
Gebruik geen ander type kabel. Minimimale impedantie 8 Ohm.
Page 8
8 - 18
HULP BIJ PROBLEMEN
Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de “defecte” speaker om te
wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze
speaker, dan raden wij u aan onderstaande informatie door te nemen.
Geen uitgangssignaal
Waarschijnlijke reden Actie
Speakerkabels Herverbind alle connectoren
Sluit nieuwe, werkende kabels aan
Check de soldeerverbindingen
Draai de schroeven van de bananen en 4-p connectoren stevig vast
Check kabels en connectoren op beschadigde behuizing
Versterker Wees er zeker van dat het kanaal van uw versterker een signaal ontvangt. De
meeste versterkers hebben hiervoor een indicatie LED. Verbind uw speakers met
een werkend versterker kanaal.
Haperend signaal
Waarschijnlijke reden Actie
Slechte verbinding Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt
het probleem bij een kabel of connector. Check de soldeerverbindingen en draai de
schroeven van de bananen en 4-p connectoren stevig vast.
Constante brom, lawaai of zoem
Waarschijnlijke reden Actie
Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het
apparatuur. Check of uw systeem goed geaard is. Check voor lawaaierige PA
Systeem apparatuur of electrische onderdelen. Check of de kabels afgeschermd
zijn.
Slechte lage frequentie weergave
Waarschijnlijke reden Actie
Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zijn kunnen ze op
de lage frequentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat
alle speakers identiek zijn aangesloten met een identieke kabel.
Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie.
Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie.
Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in
achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.
Tevens aanvaardt SkyTec geen enkele aansprakelijkheid in geval van persoonlijke on gelukken als gev olg van het niet nal even
van veiligheidsinstructies en waarschuwingen .Dit geldt ook voor gevolgschade in wélke vorm dan ook.
Page 9
9 - 18
F
ENCEINTES SONO ACTIVES
Nous vous remercions pour l’achat de cette enceinte active SkyTec.
Lire attentivement le mode d’emploi avant la première mise en service.
Recommandations d’utilisation:
• Protection de l’ouïe:
Les enceintes SkyTec peuvent générer une
pression acoustique très forte qui risque
d’endommager l’ouïe.
• Ne pas surcharger l’enceinte afin de ne pas
endommager les haut-parleurs
• Ne pas placer une flamme ouverte (bougie,
lampe à pétrole) à proximité de l’enceinte –
RISQUE D’INCENDIE
• Branchez l’enceinte uniquement sur une prise
de terre secteur 230Vac/50Hz protégée par un
fusible 16A.
• L’enceinte est conçue pour une utilisation à
l’intérieur. Tenir à l’abri de l’humidité.
• Débrancher l’enceinte en cas de non-utilisation.
• Débrancher l’enceinte du secteur avant de
vérifier ou de changer le fusible.
• Placer l’enceinte sur une surface plane et stable.
• Placer le support d’enceinte sur une surface
plane et stable et de façon à ce que les pieds ne
gênent pas le passage.
• Utiliser uniquement un support adapté au poids
de l’enceinte et ne pas placer davantage
d’enceintes sur un support qu’il n’est autorisé.
• Vous pouvez empiler les enceintes jusq u’à une
charge de 60kg.
• Vous pouvez suspendre les enceintes sur des
supports homologués solides. Pendant
l’installation, personne ne doit se trouver en
dessous de la surface de montage.
• Ne pas poser de liquides sur l’enceinte. Protéger
l’enceinte contre l’humidité qui réduit
considérablement la durée de vie de l’enceinte.
• Déplacez l’enceinte uniquement à l’aide d’un
moyen de transport adapté. MENAGEZ VOTRE
DOS !!
• Si l’enceinte est endommagée au point que des
pièces internes deviennent visibles, ne pas
brancher l’enceinte sur une prise ni la mettre
sous tension. Prendre contact avec votre
revendeur.
• Débrancher l’enceinte de la prise en cas d’orage
ou de non-utilisation prolongée.
• De l’eau de condensation a pu se former après
une période de non-utilisation prolongée.
Attendre qu’elle ait atteinte la température
ambiante.
• Toutes les réparations doivent être effectuées
par un technicien qualifié. L’enceinte ne contient
pas de pièces remplaçables par l’utilisateur.
• Ne pas poser d’objets sur le cordon
d‘alimentation.
• Utiliser uniquement le cordon secteur fourni ou
un cordon de remplacement recommandé par
SkyTec.
• Baisser complètement le volume avant la mise
sous tension.
• Tenir hors de la portée des enfants.
Protection de l’environnement : Recyclez
les matériaux d’emballage chaque fois
que c’est possible.
Ne pas jeter un appareil en fin de vie aux
ordures ménagères mais amenez-le à un
point de collecte. Une grande partie de
ses composants est recyclable.
CARACTERISTIQUES
Généralités
- Haut-parleur 35mm au titane;
- Caisson solide en plastique;
- Une grille perforée lourde protège le boomer;
- Poignées ergonomiques et caisson de faible
poids pour faciliter le transport;
- Points de fixation pour le montage mural ou
au plafond;
- Embase pour installation dans un système de
sonorisation.
Caisson
Le caisson est en polypropylène. L’emploi de co-polymère permet de couler des pièces séparées en une fois
dans un moule ce qui augmente la fonctionnalité et crée une belle esthétique.
Page 10
10 - 18

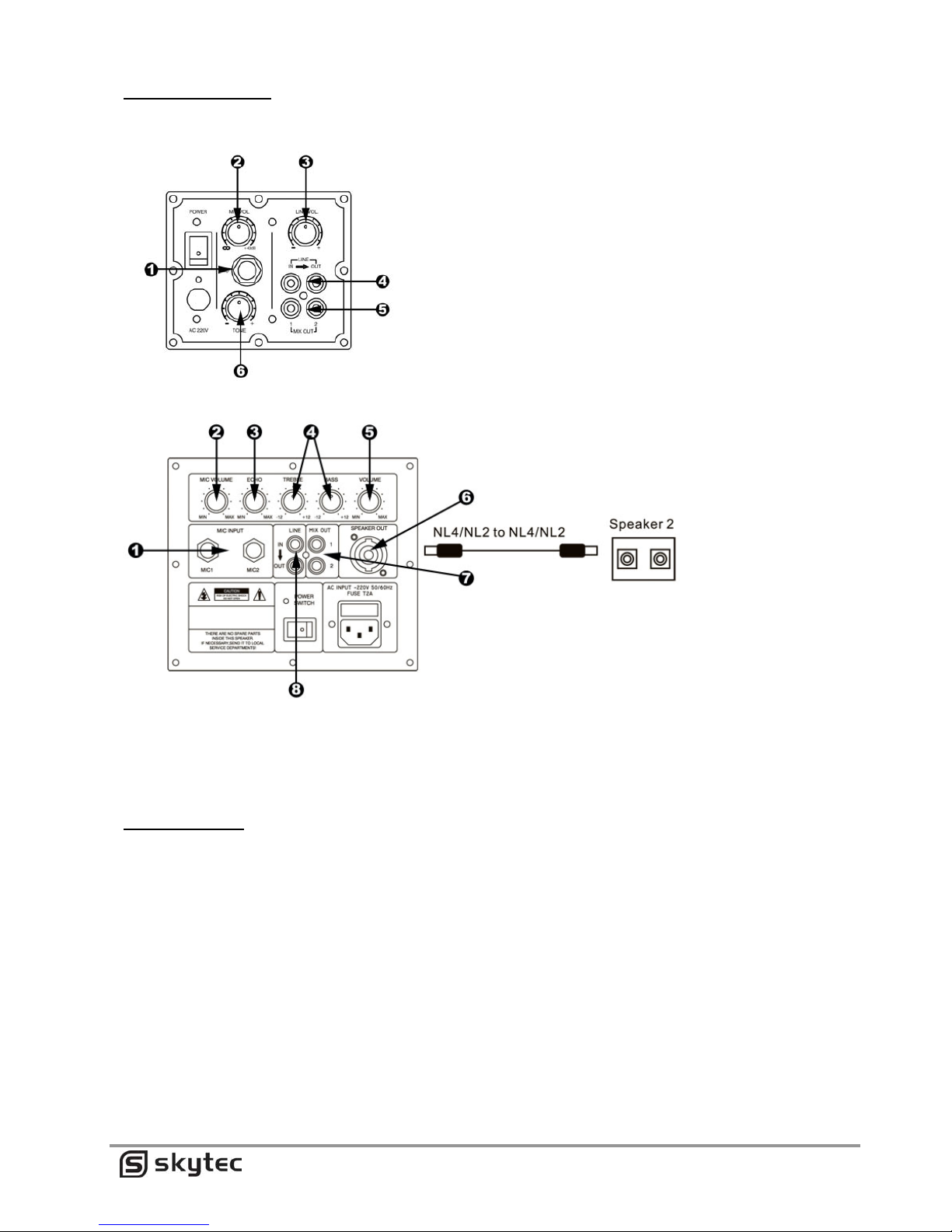

TABLEAU D’ENTREE
Version 20cm/8” & 25cm/10” :
1. Fiche d’entrée pour microphone
2. Réglage de volume du microphone
3. Réglage de volume du signal de ligne
4. Entrée de ligne pour brancher un lecteur CD, DVD, etc.
5. Sortie mix, signal microphone et ligne pour le passage vers
une 2
ème
enceinte active
6. Réglage de tonalité pour le signal de sortie
30cm/12” & 38cm/15”:
1. Fiches d’entrée pour 2 microphones
2. Réglage de volume des microphones
3. Réglage de l’écho des microphones
4. Réglage des graves/aigus
5. Réglage de volume du signal de ligne
6. Sortie pour une enceinte externe passive (8 Ohms)
7. Sortie microphone six, microphone et ligne pour le
passage vers une 2
ème
enceinte active
8. Entrée ligne pour le branchement d’un lecteur CD,
DVD, etc.
CONNEXIONS (6)
(Uniquement les versions 30cm/ 12” et 38cm/15”)
Cette série d’enceinte est équipée de fiches haut-parleurs à 4 contacts qui sont fixés par rotation. Les
enceintes peuvent également être branchées en parallèle. Afin d’obtenir le meilleur résultat, nous vous
recommandons d’utiliser uniquement les cordons qui ont été conçus spécialement pour cette série. Ne pas
utiliser un autre type de cordon.
Page 11
11 - 18
Diagnostic de défaillance
Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l’échangeant avec une
enceinte dont vous être sûr qu’elle fonctionne correctement. Si vous rencontrez le même problème,
consultez la liste ci-dessous.
Absence du signal de sortie
Causes probables Action
Cordons Refaites toutes les connexions
Branchez des cordons neufs en état de fonctionnement
Vérifiez les connexions par soudure
Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts
Vérifiez l’état des cordons et connecteurs
Amplificateur Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des
amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un
canal en état de fonctionnement.
Signal intermittent
Causes probables Action
Mauvaise connexion Des haut-parleurs endommagés peuvent générer un signal intermittent mais le
problème provient plus probablement d’un câble ou d’une fiche. Vérifiez les
soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.
Ronflements, bruits ou ronronnements constants
Causes probables Action
Appareil électrique Tout bruit constant provient de l’amplificateur, de la table de mixage, du défectueux
dans le processeur ou de la source. Vérifiez si votre système est correctement mis à
système sono la masse. Vérifiez si un appareil ou des pièces électriques sont
bruyants. Vérifiez si les câbles sont blindés.
Mauvaise reproduction des graves
Causes probables Action
Inversion de la polarité Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s’éliminer
mutuellement les basses fréquences. Vérifiez les branchements et veillez à ce que
toutes les enceintes soient branchées de la même façon avec des câbles identiques.
N’effectuez jamais de réparations vous-mêmes sous peine d’invalider la garantie. Ne pas modifier l’appareil.
La garantie ne couvre pas les dommages survenus à la suite d’une mauvaise utilisation d e l’appareil ou du non-respect des
avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessur es
survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce man uel. Ceci s’applique
également aux conséquences indirectes quel qu’elles soient.
Page 12
12 - 18
D
ABS AKTIVBOXEN
Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen.
Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen
FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE
VORSICHTSMASSNAHMEN:
• Gehörschäden:
SkyTec Boxen können sehr hohe Schallpegel
erreichen, die bei Publikum, Benutzern und
technischem Personal schwere Gehörschäden
verursachen können.
• Die Boxen nicht überbelasten, um Schäden an
den Lautsprechern zu vermeiden.
• Keine offenes Feuer (Kerze, Petroleumlampe)
auf oder neben die Box stellen FEUERGEFAHR
• Das Gerät nur an eine geerdete und von einer
16A Sicherung geschützte Netzsteckdose
(230VAC/50Hz) anschließen.
• Die Boxen sind für Gebrauch in Innenräumen
ausgelegt. Bei Benutzung im Freien müssen
Maßnahmen getroffen werden, die ein
Eindringen von Feuchtigkeit verhindern.
• Bei Nichtbenutzung den Netzstecker ab ziehen.
• Vor Überprüfen oder Auswechseln der
Sicherung erst den Netzstecker abziehen.
• Die Box nur auf eine ebene, stabile Fläche
stellen.
• Lautsprecherstative nur auf eine ebene, stabile
Fläche stellen und darauf achten, dass die Füße
nicht im Weg stehen.
• Nur Stative benutzen, die für das Gewicht der
Boxen ausgelegt sind und nicht mehr Boxen auf
ein Stativ setzen, als für das Stativ zugelassen
sind.
• Die Boxen können gestapelt werden. Es dürfen
jedoch nicht mehr als 60kg Gewicht auf die Box
gestellt werden.
• Die Boxen können aufgehängt werden. Nur
kräftige, geprüfte und zugelassene Haken
verwenden. Während der Montage darf sich
niemand unter dem Arbeitsbereich aufhalten.
• Keine Flüssigkeiten auf die Box stellen und die
Box gegen Eindringen von Feuchtigkeit
schützen. Feuchtigkeit kann die Lebensdauer
der Boxen stark verkürzen.
• Nur zweckdienliche Transportmittel benutzen –
Schonen Sie Ihren Rücken!!
• Wenn das Gerät so beschädigt ist, dass (Innen)Teile sichtbar sind, darf der Stecker NICHT in
eine Netzsteckdose gesteckt und das Gerät
NICHT eingeschaltet werden. Wenden Sie sich
in diesem Fall an Ihren Fachhändler.
• Bei Gewitter oder längerem Nichtgebrauch den
Netzstecker abziehen.
• Nach längerem Nichtgebrauch kann sich
Kondenswasser gebildet haben. Lassen Sie die
Box erst auf Raumtemperatur kommen, bevor
Sie sie in Betrieb nehmen.
• Reparaturen dürfen nur von Fachpersonal
ausgeführt werden. Die Box enthält keine vom
Benutzer auswechselbaren Teile.
• Das Stromkabel so verlegen, dass niemand
darüber fallen kann. Keine Gegenstände auf das
Netzkabel stellen.
• Nur die mitgelieferte oder eine von SkyTec
vorgeschriebene Ersatznetzschnur benutzen.
• Vor Einschalten der Box erst die
Lautstärkeregler ganz herunterfahren.
• Das Gerät außerhalb der Reichweite von
Kindern aufstellen
Umweltschutz: Verpackungsmaterial
wann immer möglich recyceln
Entsorgung: Das Gerät darf nicht in den
normalen Hausmüll. Bringen Sie es zu
einer Sammelstelle, wo ein großer Teil
des Geräts recycelt werden kann.
EIGENSCHAFTEN
Allgemeines
- 35mm Druckkammertreiber mit
Titandiaphragma
- Professionelles, starkes Kunststoffgehäuse;
- Ein schweres, perforiertes Gitter schützt den
Tieftöner;
- Ergonomische Handgriffe und ein leichtes
Gehäuse erleichtern den Transport;
- Befestigungspunkte für Wand- und
Deckenmontage;
- Eingebauter Stativeinsatz mit Muttern zum
Einbau in Beschallungsanlagen.
Das Gehäuse
Das Gehäuse dieser Lautsprecherserie besteht aus Polypropylencopolymer, das in einem Stück gegossen
werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.
EINGANGSFELD
Page 13
13 - 18
8”//20cm & 10”/25cm Modell:
1. Mikrofoneingangsverbinder
2. Lautstärkeregler vom Mikrofon
3. Lautstärkeregler vom Line Signal
4. Line Eingang zum Anschluss eines CD-Spielers, DVD
Spielers usw.
5. Mix Ausgang vom Mikrofon- und Line-Signal zum
Durchschalten in eine 2. Aktivbox
6. Klangregler für das Ausgangssignal
12”/30cm & 15”/38cm Version:
1. Eingangsverbinder für 2 Mikrofone
2. Lautstärkeregler für die Mikrofone
3. Echo Regler für die Mikrofone
4. Bass/Treble Regler zum Einstellen der
hohen und tiefen Töne
5. Lautstärkeregler zum Einstellen des Line-Signals
6. Ausgang für eine Passivbox (8 Ohm)
7. Mix Ausgang vom Mikrofon- und Line-Signal zum
Durchschalten in eine 2. Aktivbox
8. Line Eingang zum Anschluss eines CD-Spielers, DVD
Spielers usw.
KABELANSCHLÜSSE (6)
(nur für die 30cm & 38cm Modelle)
Diese Lautsprecherserie ist mit 4-pol. Lautsprecherbuchsen bestückt, die durch eine Drehung befestigt werden.
Die Boxen können auch parallel geschlossen werden. Für optimale Leistungen empfehlen wir Ihnen, nur
speziell für diese Lautsprecher ausgelegte Kabel zu verwenden. Benutzen Sie keinen anderen Kabeltyp. (Min. 8
Ohm)
Page 14
14 - 18
FEHLERDIAGNOSE
Prüfen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen,
von der Sie sicher wissen, dass sie gut funktioniert. Wenn mit dieser Box dasselbe Problem auftritt, empfehlen
wir Ihnen, die nachstehende Fehlerliste zu checken.
Kein Ausgangssignal
Wahrscheinliche Gründe Lösung
Lautsprecherkabel Nochmals alle Verbinder anschließen.
Schließen Sie neue, betriebsfähige Kabel an
Überprüfen Sie die Lötanschlüsse.
Drehen Sie die Schrauben der Bananenstecker und 4-pol. Verbinder gut fest
Prüfen Sie den Zustand der Kabel und Verbinder
Verstärker Prüfen Sie, ob der Kanal Ihres Verstärkers auch ein Signal empfängt.
Dazu besitzen die meisten Verstärker eine Signal-LED. Schließen Sie die
Boxen an einen funktionsfähigen Kanal des Verstärkers an.
Signalunterbrechungen
Wahrscheinliche Gründe Lösung
Schlechte Verbindung Defekte Lautsprecher können Signalunterbrechungen hervorrufe n,
aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder
liegt. Prüfen Sie die Lötanschlüsse und drehen Sie die Schrauben der
Bananenstecker und der 4-pol. Verbinder fest.
Ständiges Brummen, Geräusch oder Summen
Wahrscheinliche Gründe Lösung
Defektes, elektrisches Gerät Ein anhaltendes Geräusch kommt vom Verstärker, Mixer, Prozessor
in der Beschallungsanlage oder Audioquelle. Prüfen Sie, ob Ihre Anlage geerdet ist. Suchen Sie
nach geräuschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel
abgeschirmt sind.
Schlechte Wiedergabe der tiefen Frequenzen
Wahrscheinliche Gründe Lösung
Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt
angeschlossen sind, können sich ihre tiefen Frequenzen gegenseitig
ausschalten. Überprüfen Sie alle Anschlüsse und sorgen Sie dafür, dass alle
Boxen mit gleichem Kabel gleich angeschlossen sind.
Keine eigenmächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch.
Es besteht kein Anrecht auf Garantie bei Unfällen und Schä den, die durch unsachgemässen Gebrauch und Nichtbeacht ung der
Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.
SkyTec übernimmt keine Haftung für Sach- und Personenschäde,n sowie Folgeschäden, die durch Nichtbeachtung der
Warnungen und Sicherheitshinweise entstanden sind
Page 15
15 - 18
ES
ALTAVOCES ABS
Por favor lea atentamente este manual antes de usar el aparato.
INSTRUCCIONES DE SEGURIDAD
• Daño auditivo: Los altavoces son capaces de
generar fácilmente altas presiones acústicas
(SPL) suficientes para causar daños
permanentes en los oídos de los artistas, el
equipo de producción y personas del público.
Debería tomarse la precaución de evitar la
exposición prolongada a las SPL que superen
los 90 dB.
• No sobrecargue la caja para evitar dañar los
altavoces.
• No coloque ningún objeto inflamable (velas,
etc.) encima o junto a la caja - PELIGRO DE
INCENDIO
• Solo conéctela a una toma de corriente con
toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en
exteriores, debe asegurarse de que no pueda
entrarle humedad.
• Cuando no se use, desenchufe el aparato.
• Desenchufe el aparato antes de sustituir el
fusible.
• Asegúrese de que la caja esta colocada en una
superficie lugar estable y resistente.
• Las cajas se pueden apilar pero no se debe
colocar más de 60kg encima.
• Las cajas pueden colgarse. Utilice solo material
de montaje aprobado y resistente. Durante el
montaje asegúrese de que no haya nadie
debajo de la zona de montaje.
• Coloque los soportes siempre en una su perficie
plana, nivelada y estable de modo que los pies
no presenten ningún tipo de peligro.
• Utilice solo soportes que estén diseñados para
soportar el peso del altavoz. No intente colocar
más de un altavoz en un soporte diseñado para
un solo altavoz.
• Coloque los cables de modo que nadie pueda
tropezar y tirar el altavoz.
• No coloque líquidos encima de la caja y
protéjala de la humedad. La humedad puede
acortar el tiempo de vida considerablemente.
• Solo utilice maneras de transporte adecuadas si
desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes
internas se hacen visibles, no enchufe el
aparato a la corriente. En este caso, por favor
contacte con Tronios.
• Siempre desconecte el aparato durante una
tormenta o cuando no se vaya a utilizar.
• Si el aparato no se utiliza durante mucho
tiempo, puede generarse condensación dentro
de la carcasa. Por favor coloque el aparato a
temperatura ambiente antes de usarlo.
• Nunca intente reparar el aparato por usted
mismo. No contiene ninguna parte que pueda
reparar el usuario.
• Coloque el cable de alimentación de mo do que
nadie pueda caer encima o pisarlo.
• Use solo el cable de alimentación suministrado
u cualquier otro cable recomendado por
SkyTec.
• Ponga el aparato al volumen más bajo
antes de encenderlo
• Mantenga el aparato fuera del alcance
de los niños.
Proteja el medio ambiente. Recicle el material de
embalaje siempre que sea posible.
No tire el aparato estropeado a un contenedor
normal de basura sino llévelo a un punto de
recogida especial. La mayor parte de sus piezas
pueden ser recicladas.
Page 16
16 - 18
ALSO AVAILABLE FROM SKYTEC:
SP PASSIVE SERIES
SP ACTIVE ON WHEELS
FOR MORE INFO CHECK OUR WEBSITE WWW.TRONIOS.COM
SP800 (170.309) 8” Passive 200W
SP1000 (170.307) 10” Passive 300W
SP1200 (170.312) 12” Passive 400W
SP1500 (170.315) 15” Passive 600W
SP1500AP (170.435) 15” Active 800W

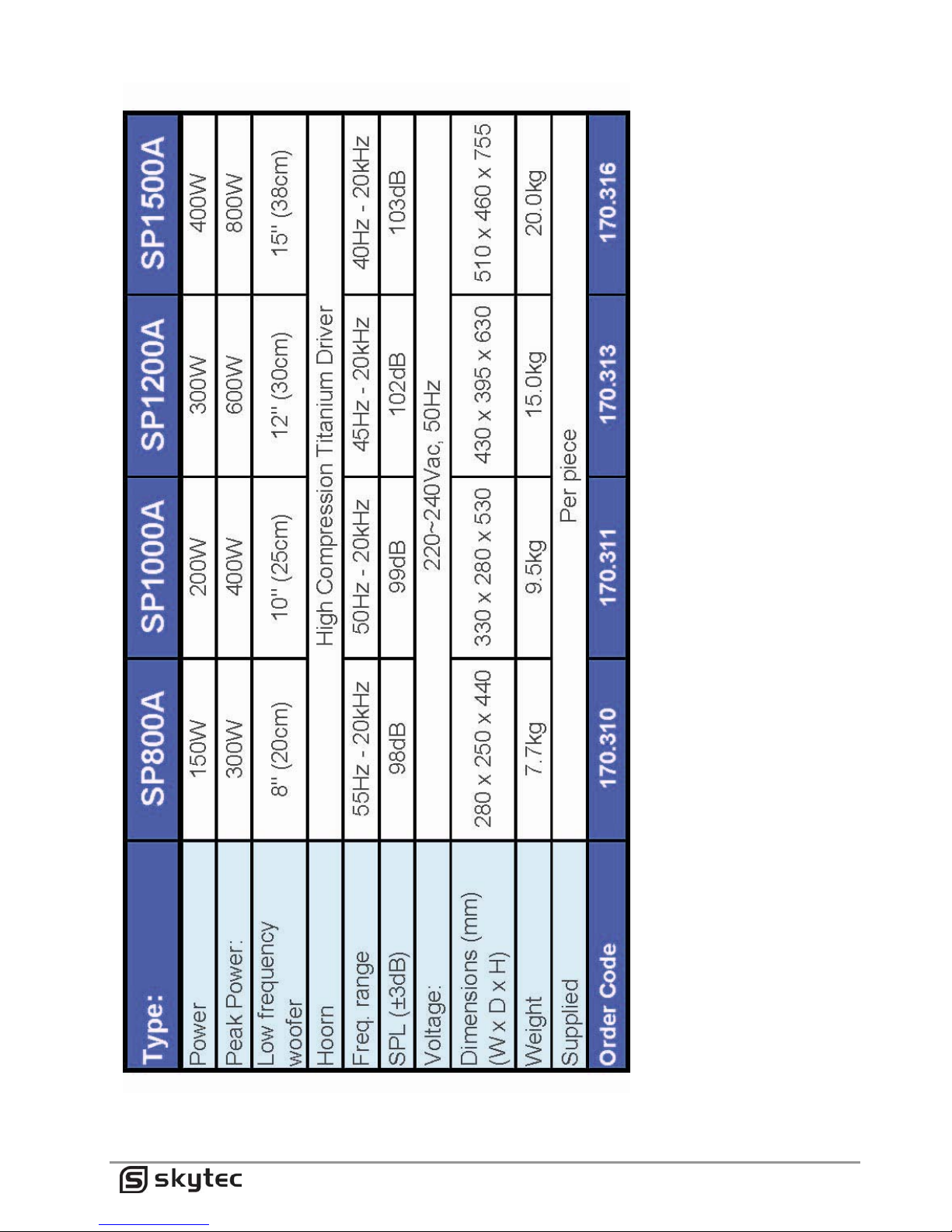

Page 17
17 - 18
Page 18
18 - 18
Specifications and design are subject to change without prior notice..
www.tronios.com
Copyright © 2009 by TRONIOS the Netherlands
Loading...
