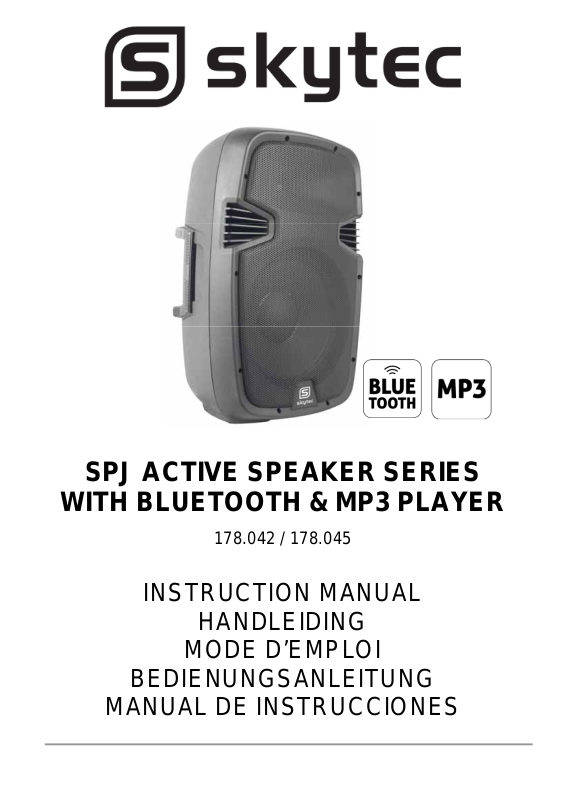

SPJ ACTIVE SPEAKER SERIES

WITH BLUETOOTH & MP3 PLAYER

178.042 / 178.045

INSTRUCTION MANUAL

HANDLEIDING

MODE D’EMPLOI

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCIONES

SYSTEM CONFIGURATIONS / SYSTEEMCONFIGURATIES / CONFIGURATION DU SYSTEME /
SYSTEMAUSLEGUNG/CONFIGURACIÓN DEL SISTEMA

2 - 20

UK

ABS ACTIVE PA SPEAKERS

Congratulations on the purchase of this SkyTec active speaker box.
Please read this manual carefully prior to using the unit.

TO ENSURE MANY YEARS OF TROUBLEFREE USE, PLEASE OBSERVE THE FOLLOWING

 Hearing damage: Loudspeakers are e asily capable

of generating high sound pressure levels (SPL)
sufficient to cause permanent hearing damage to
performers, production crew and audience
members. Caution should be taken to avoid
prolonged exposure to SPL in excess of 90 dB.

 Do not overload the box to avoid damage to the

speakers.

 Do not place an open fire (candle, etc.) on top or

next to the box - FIRE HAZARD

 Only connect to an earthed mains outlet of

230Vac/50Hz.

 For indoor use only. If the box is used outdoors,

you need to make sure that no humidity can enter
the box.

 When not in use, unplug the unit from the mains.
 Unplug the unit from the mains prior to checking or

replacing the fuse.

 Make sure that the box is placed on a stable,

strong surface.

 The boxes can be stacked but do not put more

than 60kg weight on the box.

 The boxes can be hung. Use only strong and

approved mounting material. During the mounting,
make sure that nobody is standing below the
mounting area.

 Place the stand always on a flat, level, and stable

surface and that the legs do not present a trip
hazard.

 Use only stands which are designed to support the

weight of the speaker. Do not attempt to place
more than one speaker on a stand designed for a
single speaker.

 Route cables so that peoples will not trip over them

pulling the speaker over.

PRODUCT FEATURES
General

- Molded one-piece baffle with integral 90°x60°
constant directivity horn;

- Limiter protects the compression driver from
overpowering;

- Multi-angle enclosure for flexibility in usage;

- Professional & sturdy ABS enclosure;

- Enclosure and baffle are molded of tough
and durable co-polymer material. This range
of speakers is able to withstand high
powered impacts;

About the enclosure

The enclosure and baffle of this range of speakers are made of polypropylene co-polymer. The use of co­polymer allows features such as stand mounting sockets, handholds, ports and high frequency horns to be
molded directly into the cabinet. Not only do you get contemporary appearance, you also get lots of
functionality.

 Do not place liquids on the box and protect it

against humidity. Humidity can shorten the life
time considerably.

 Only use suitable means of transportation if you

want to move the box – BEWARE OF YOUR
BACK !!

 If the unit is damaged to an extent that you can

see internal parts, do not plug the unit in a mains
outlet. In this case, please contact Tronios.

 Always unplug the unit during a thunderstorm or

when it is not in use.

 If the unit has not been used for a longer period

of time, condensation can occur inside the
housing. Please let the unit reach room
temperature prior to use.

 Never try to repair the unit yourself. It does not

contain any user serviceable parts.

 Run the mains lead in such a way that nobody

can fall over it and nothing can be put on it.

 Only use the supplied mains lead or another lead

recommended by SkyTec.

 Set the unit to the lowest volume prior to

switching it on

 Keep the unit out of the reach of children.

Protect your environment. Recycle
packing material whenever possible.

Do not throw a faulty unit into normal
household waste but bring it to a special
collection point. A large part of it can be
recycled.

- A heavy-duty, perforated metal grill protects
the woofer;

- Ergonomically designed balanced handle and
lightweight enclosure for easy and
comfortable carrying;

- Attachment points for wall or ceiling mount
brackets;

- Integral 35mm pole mount receptacle with
securing thumb screw.

3 - 20

INPUT PANEL

12” & 15” Versie:

1. Input connector for microphones

2. Volume control for the microphone

3. Volume control for the line input

4. Volume control for the output

5. Tone control for the output

6. Output connector to a second box or amplifier (line level)

7. Line input connector for the audio input source e.g. mixer, CD
player, etc.

MP3 PANEL

A. DISPLAY

Shows MP3 information

B. STOP

Track stop playing

C. PLAY/PAUSE

Track play or pause mode

D. PREV

Play previous track

E. NEXT

Play next track

F. USB/SD / BLUETOOTH SWITCH

Use switch for playing from USB stick, SD card or Bluetooth

G. USB CONNECTION

For connection of a USB stick with MP3 files

H. SD CARD CONNECTION

For connection of a SD CARD with MP3 files

How to connect with your Bluetooth device:

First turn on speaker, then press on “MODE” (F) till you see “AUX”. Then use your mobile or computer to search a
Bluetooth device. When you find the “SKYTEC PLAYER” then connect. The password is: 0000

4 - 20

TROUBLESHOOTING

One certain method of determining if a speaker is faulty is to substitute a speaker that is known to work
correctly for the suspected problem speaker. If the “normally correct speaker” is experiencing the same
difficulties or problems as the suspected problem sp eaker, use the information below to isolate the problem.

Possible cause Action

No output

Cables Reseat all connectors
Substitute known good cables
Check solder joins
Inspect cable for damage
Inspect wire or connector for stray strand that may short
Intermittent
Poor connections While it is possible for a faulty speaker to exhibit intermittent output, it’s more likely

that an output cable/connector is the problem. Check the soldering on your
connectors.

Constant noise, buzzing and/or humming

Faulty electronic Any constant noise originates in the amplifier, mixer, signal processing, source
device in the signal devices, or line-level wiring. Check and correct system grounding as required. chain
check for noisy sources or electronic components. Check wi ring for shielding.

Poor low-frequency output
Improper polarity When two speakers in close proximity to each other are connected out-of-polarity,

they can partially cancel each other out, especially at low frequencies. Check your
speaker cables to be sure they are all identically wired and connected. Check the
balanced line signal cables to be sure they are all correctly wired.

Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the unit. This
would also invalid your warranty. The warranty is no t appli cable in case of accident s or dama ges cause d by i nappropria te us e
or disrespect of the warnings contained in this manual. Tronios cannot be h eld responsible for personal injuries caused by a
disrespect of the safety recommendations and warnings. This is also applicable to all damages in whatever form.

5 - 20

NL

ABS ACTIEVE PA LUIDSPREKERS

Hartelijk dank voor de aanschaf van onze SkyTec actieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

 Gehoor beschadiging:

SkyTec luidsprekers kunnen gemakkelijk een
zeer hoge geluidsdruk weergeven (SPL) welke
een gehoorbeschadiging kunnen toebrengen bij
gebruikers, productie crew en publiek.

 Overbelast de box niet – om schade aan de

luidsprekers te voorkomen.

 Plaats geen open vlam (kaars, sfeerlamp) op of

direct naast de box – BRANDGEVAAR

 Sluit het apparaat alléén aan op een

230Vac/50Hz geaard stopcontact, verbonden
met een 10-16A meterkastgroep.

 De box is ontworpen voor gebruik binnenshuis –

voor gebruik buitenshuis dienen maatregelen
worden genomen om het binnendringen van
vocht te voorkomen.

 Verwijder de stekker uit het stopcontact wanneer

de box niet in gebruik is.

 Verwijder de stekker uit het stopcontact alvoren s

de zekering te controleren of te vervangen.

 Zorg er altijd voor dat de luidspreker stevig en

stabiel geplaatst wordt.

 Plaats een luidsprekerstandaard altijd op een

vlakke en stabiele ondergrond en plaats hem
zodanig dat de poten niet in de weg staan.

 Gebruik alleen luidsprekerstandaards welke

geschikt zijn voor het gewicht van de luidspreker
en plaats niet meer luidsprekers op een
standaard dan waarvoor hij ontworpen is.

 De boxen kunnen gestapeld worden, maar pla ats

nooit meer dan max 60kg op de box.

 De boxen kunnen opgehangen worden, gebruik

alleen deugdelijke en goedgekeurde hangogen,
tijdens de montage mag zich niemand onder de
montageplaats bevinden.

 Zet geen vloeistoffen op de box en bescherm de

box tegen binnendringend vocht. Vocht kan de
levensduur aanzienlijk bekorten.

PRODUCTEIGENSCHAPPEN
Algemeen

- Professionele en stevige kunststoffen
behuizing;

- Een zware geperforeerde grille beschermd de
woofer;

- Ergonomisch ontworpen handgrepen en
lichtgewicht behuizing voor gemakkelijk
verplaatsen;

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van co­polymeer zorgt ervoor dat aparte onderdelen in 1 keer kunnen worden meegegoten in het ontwerp. Dit zorgt
voor een grotere functionaliteit en een strak uiterlijk.

6 - 20

 Gebruik enkel een daarvoor bestemd

transportmiddelen om de box te verplaatsen –
LET OP UW RUG !!

 Indien het apparaat dermate beschadigd is dat

inwendige (onder)delen zichtbaar zijn mag de
stekker NOOIT in het stopcontact worden
geplaatst én het apparaat NOOIT worden
ingeschakeld. Neem in dit geval contact op met
uw leverancier of SkyTec.

 Bij onweer altijd de stekker uit het stopcontact

halen, zo ook wanneer het apparaat een poos
niet gebruikt wordt.

 Bij hergebruik kan condensatiewater gevormd

worden; laat het apparaat eerst op
kamertemperatuur komen.

 Laat reparaties over aan een erkende reparateur

– er bevinden zich geen door de gebruiker te
vervangen onderdelen binnen in de behuizing.

 Het voedingssnoer dient dusdanig neergelegd te

worden dat men er niet over kan vallen en zorg
ervoor dat er nooit iets op het voedingssnoer
gezet wordt.

 Gebruik alleen het bijgeleverde netsnoer of een

door SkyTec voorgeschreven vervangend
netsnoer.

 Schakel het toestel altijd in op het laagste volume

niveau.

 Het apparaat buiten bereik van kinderen houden.

Milieubescherming, recycle
verpakkingsmateriaal daar waar mogelijk.

Gooi een defect apparaat nooit bij het
huisafval, maar lever deze in bij een
inzamelingsplaats of een gemeentelijk
depot. Een groot deel kan gerecycled

worden.

- Verbindingspunten voor montage aan muur of
plafond;

- Ingebouwde top-hat met handmoeren voor
installatie in PA systemen.
