SkyRC IMAX B6AC User guide [ru]

Page 1

ɂɧɫɬɪɭɤɰɢɹɩɨɗɤɫɩɥɭɚɬɚɰɢɢ

Page 2

ССОДЕРЖАНИЕ

ВСТУПЛЕНИЕ 1 ОСОБЕННОСТИ 2 ХАРАКТЕРИСТИКИ 4 СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ЗАРЯДКИ Li-XXX АККУМУЛЯТОРОВ 5 БЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ 6 ОБЗОР ПРОГРАММ 11 НАСТРОЙКА ПАРАМЕТРОВ (УСТАНОВКИ ПОЛЬЗОВАТЕЛЯ) 13 ЗАРЯД Li-XXX АККУМУЛЯТОРОВ В РЕЖИМЕ "ЗАРЯД" 17 ЗАРЯД Li-XXX АККУМУЛЯТОРОВ В РЕЖИМЕ "БАЛАНСИРОВКА" 18 БЫСТРЫЙ ЗАРЯД Li-XXX АККУМУЛЯТОРОВ 19 НАСТРОЙКА РЕЖИМА "ХРАНЕНИЕ" Li-XXX 20 РАЗРЯД Li-XXX АККУМУЛЯТОРОВ 21 ЗАРЯД NICD/NIMH АККУМУЛЯТОРОВ 22 РАЗРЯД NICD/NIMH АККУМУЛЯТОРОВ 23 ЦИКЛ ЗАРЯД/РАЗРЯД ДЛЯ NICD/NIMH АККУМУЛЯТОРОВ 24 ЗАРЯД PB АККУМУЛЯТОРОВ 25 РАЗРЯД PB АККУМУЛЯТОРОВ 26 ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ РЕЖИМОВ 27 ВЫБОР ПОЛЬЗОВАТЕЛЬСКИХ НАСТРОЕК 28 ОПИСАНИЕ ИНФОРМАЦИИ НА ДИСПЛЕЕ 29 СООБЩЕНИЯ ПРЕДУПРЕЖДЕНИЙ И ОШИБОК 30 ГАРАНТИ Я И СЕРВИС 32

Page 3

ВСТУПЛЕНИЕ:

Благодарим за приобретение зарядного устройства %$& LiPo с функцией балансировки. Устройство использует специализированный микропроцессор для заряда всех типов аккумуляторов. Пожалуйста прочитайте внимательно инструкцию по эксплуатации перед использованием устройства.

Page 4

ООСОБЕННОСТИ

Специализированноепрограммноеобеспечение

Зарядное устройство %$& обладает функцией автоматического регулировкитока заряда. Эта особенность препятствует перезаряду, что особенно важно для LI-XXX аккумуляторов. Если устройство обнаружит ошибку в процессе заряда, прозвучит предупредительный сигнал процесс заряда автоматически остановится. Эта функция работает во всех режимах для достижения максимальной безопасности и возможных сбоев. Также устройство поддерживает ручную настройку многих параметров.

Независимая балансировка ячеек LI-XXX аккумуляторов

Зарядное устройство %$& имеет встроенную балансировочную часть, для независимой балансировки ячеек аккумуляторов. Нет Больше необходимости использо-вать внешнее балансировочное устройство.

Независимая балансировка ячеек в процессе разряда

В процессе разряда устройство %$& отслеживает напряжение каждой ячейки,и если обнаруживается не нормальное значение, процесс разряда прекращается, и устройство выдает сообщение.

Поддержка всех типов LI-xxx аккумуляторов

Зарядное устройство поддерживает все типы LI-XXX аккумуляторов (Li-ion, LiPo и LiFe)

Два режима заряда LI-XXX аккумуляторов

Устройство имеет два режима заряда LI-XXX аккумуляторов. "Быстрый" заряд режим для повседневного использования и "Хранение" позволяет заряжать аккумуляторы до заданного уровня, что идеально для хранения аккумуляторов на долгий срок.

Ограничение времени заряда

Функция позволяет установить максимальное время заряда.

Page 5

Максимальная безопасность

ООСОБЕННОСТИ

Прекращение заряда аккумуляторов по уровню "дельта-пик". При достижении установленного значения, процесс заряда автоматически остановится.

Автоматический ограничитель тока заряда

Устройство позволяет установить максимальный ток заряда самостоятельно при заряде NiCd или NiMH аккумуляторов. Режим 'AUTO' - автоматический подбор оптимального тока заряда, что полезно при заряде NiMH аккумуляторов малой емкости.

Ограничение по емкости

Для повышения безопасности есть возможность установить максимальную емкость заряда,при достижении заданного значения, заряд остановиться автоматически.

Ограничение по температуре*

В процессе заряда из-за химический процессов происходящих в аккумуляторе их температура растет. Устройство позволяет задать значение температуры аккумулятора, при которой заряд автоматически остановится.

* Функция доступна при использовании температурного датчика (Приобретается отдельно)

Отслеживание входящего напряжения

Если используется источник постоянного тока для питания зарядного устройства, устройство отслеживает входящее напряжение и в случае если оно опустится ниже заданного предела, процесс заряда автоматически остановится.

Профили пользователя

Для простоты использования, устройство позволяет сохранить до 5 индивидуальных настроек режимов заряда (профилей) для различных типов аккумуляторов

Цикл заряд/разряд

Режим используется для периодического обслуживания или восстановления аккумуляторов после долгого периода хранения. Устройство заряжает аккумулятор до полной емкости и затем медленно разряжает его до 5 раз. Это позволяет содержать Ваши аккумуляторы в лучшей форме. Особенно полезно если аккумуляторы не используются постоянно.

Page 6

ХАРАКТЕРИСТИКИ:

Напряжение питания: DC 11.0-18.0 В

Мощность: Заряд 50 Вт Разряд 5 Вт Ток заряда: 0.1-5.0A Ток разряда: 0.1-1.0A Ток балансировки LiPo: 300 мА / ячейка Количество ячеек NiCd/NiMH: 1-15 ячеек Количество ячеек Li-ion/polymer: 1-6 ячеек

Напряжение Pb акк.: 2В-20 В Вес: 647гр (Net) Размеры: 134x142x36 мм

AC 100-240 В 50/60 Гц

КОМПЛЕКТАЦИЯ:

1 x зарядное устройство 1 x Кабель питания 220В 1 x Кабель питания 12В 2 x Зажим большой

Кабели для заряда:

1 x Заготовка для кабеля 1 x Кабель с маленькими зажимами 1 x "Tamiya" кабель 1 x Кабель накала свечи 1 x "BEC" кабель 1 x "Futaba" кабель

Page 7

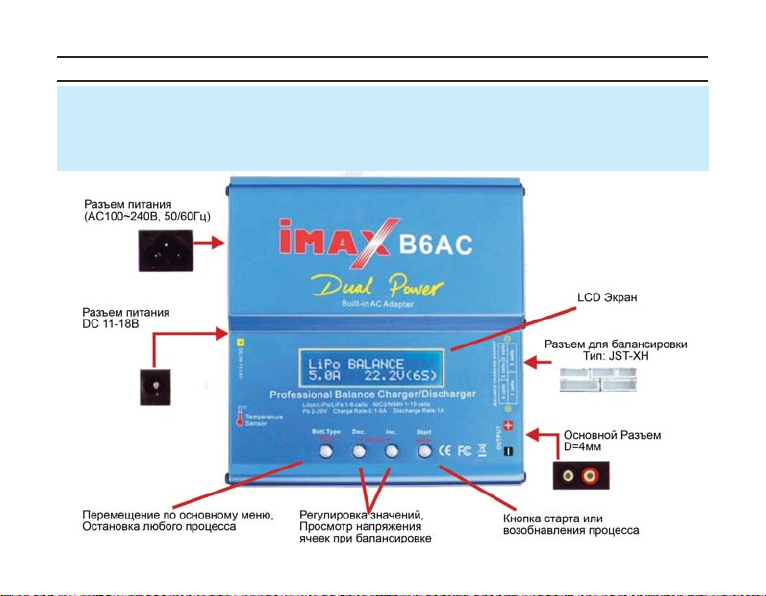

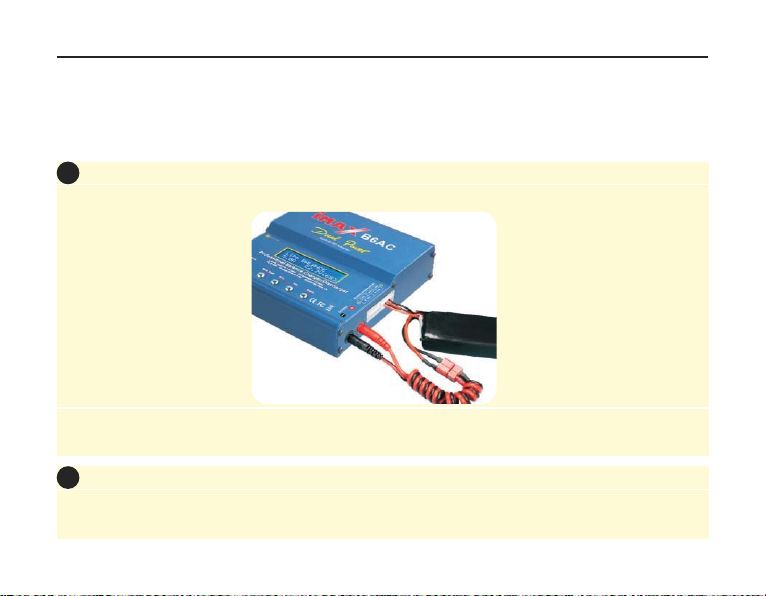

СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ЗАРЯДКИ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

На рисунке показано как правильно подключить аккумулятор к устройству %$& для программ с балансировкой.

ПРЕДУПРЕЖДЕНИЕ:

Неправильное подключение аккумулятора повредит зарядное устройство.

Основной кабель заряда должен быть обязательно подключен вместе с балансировочным кабелем перед зарядом аккумулятора.

ПРЕДУПРЕЖДЕНИЕ:

Если при заряде аккумулятора используется кабель с зажимами, убедитесь, что они не могут соприкасаться друг с другом!

Page 8

БЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ

Для максимальной безопасности обязательно следуйте инструкции! Ваши аккумуляторы, зарядное устройство и окружающие люди могут быть повреждены при неправильном использовании устройства.

Никогда не оставляйте подключенное устройство без присмотра. Если обнару-

жена неисправность немедленно отключите устройство и следуйте инструкции.

Избегайте попадания на устройство воды, грязи, прямых солнечных лучей и вибраций. Не бросайте устройство.

Допустимое напряжение питания 11-18В DC и 100-240В AC (Автоматически)

Устройство и аккумулятор во время использования должны располагаться на не горючей, устойчивой к температуре и не токо-проводящей поверхности Никогда не заряжайте на сидении автомобиля, ковре или тому подобных материалах. Держите все огнеопасные предметы на безопасном расстоянии.

Убедитесь, что аккумулятор соответствует характеристикам устройства. Неправильная программа заряда может повредить аккумулятор и привести к возгоранию или взрыву в процессе перезаряда. Гарантия не распространяется на любые повреждения возникшие в результате не правильного использования устройства.

Page 9

NiCd/NiMH

Li-ion

LiPo

LiFe

ББЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ

Напряжение: 1.2В /ячейка Допустим быстрый заряд током 1-2С (в зависимости от аккумулятора) Напряжене отключения при разряде 0.85 В / ячейка (NiCd), 1.0 В / ячейка

Напряжение: 3.6 В/Ячейка Напряжение при полной зарядке: 4.1 В/Ячейка Допустим быстрый заряд током до 1С Напряжене отключения при разряде не ниже 2.5 В /ячейка

Напряжение: 3.7 В/Ячейка Напряжение при полной зарядке: 4.2 В/Ячейка Допустим быстрый заряд током до 1С Напряжене отключения при разряде не ниже 3.0 В /ячейка

Напряжение: 3.3 В/Ячейка Напряжение при полной зарядке: 3.6 В/Ячейка Допустим быстрый заряд током до 4С Напряжение отключения при разряде не ниже 2.0 В /ячейка

Напряжение: 2.0 В/Ячейка Напряжение при полной зарядке: 2.46 В/Ячейка Допустим быстрый заряд током до 0.4С Напряжение отключения при разряде не ниже 1.75 В /ячейка

Page 10

ББЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ

Во избежании короткого замыкания между клеммами зарядного кабеля, всегда

подсоединяйте сначала кабель к зарядному устройству и затем подключайте аккумулятор. Отсоединяйте кабель в обратной последовательности.

Не подключайте более чем один аккумулятор одновременно.

Никогда не пробуйте заряжать следующие элементы:

Аккумулятор из различных ячеек

Только что заряженный аккумулятор

Обыкновенные батарейки (Щелочные, Литиевые)

Поврежденные аккумуляторы

Аккумуляторы со встроенным зарядным устройством или элементом защиты

Аккумуляторы подключенные к другим устройствам кроме зарядного

Аккумуляторы с параметрами заряда отличными от зарядного устройства

Page 11

БЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ

Перед началом заряда убедитесь в следующем:

Установлена программа соответствующая типу аккумулятора

Установлен соответствующий ток заряда/разряда

Li-xxx аккумуляторы могут иметь различное подключение ячеек. (последовательное и параллельное). В первом случае напряжение аккумулятора из двух ячеек 7.4В во втором 3.7В Убедитесь, что Вы установили правильные параметры.

Убедитесь что все соединения надежны, и не могут соприкасаться друг с другом

Заряд

Максимальный ток заряда зависит от типа аккумулятора, эту информацию можно найти в инструкции производителя на аккумулятор. Заряжать аккумуляторы большим током можно только в том случае, если это допустимо производителем.

При подключении аккумулятора к зарядному устройству: Красный "+" и Черный "-" Всегда проверяйте чтобы кабель зарядки соответствует току заряда, не имеет повреждений, и обладает качественными разъемами. Это позволит более качественно заряжать Ваши аккумуляторы.

Page 12

ББЕЗОПАСНОСТЬ И ПРЕДУПРЕЖДЕНИЯ

Всегда следуйте рекомендациям производителя аккумулятора по току и времени заряда.

Особенно важно для LI-XXX аккумуляторов. Имейте ввиду что такие аккумуляторы могут иметь параллельное и последовательное подключение. Убедитесь что Вы выставили правильное значение напряжения и емкости перед началом заряда.

Не пытайтесь разбирать аккумулятор.

Разряд

Основной целью разряда является удаление остаточного заряда из аккумулятора. Процессу разряда надо уделять не меньше внимания чем заряду. Напряжение разряда должно быть правильно выставлено, чтобы избежать переразряда. Особенно важно это для Li-xxx аккумуляторов, разряд которых ниже определенного значения ведет к потере емкости и выходу аккумулятора из строя.

У некоторых типов аккумуляторов (NiCd и NiMh) есть эффект памяти. В случае если аккумулятор не был полностью разряжен, а потом заряжен, аккумулятор может "запомнить" и использовать только ту часть емкости которая работает. Цикл разряда помогает вернуть аккумулятору номинальную емкость.

Li-xxx Аккумуляторы не рекомендуется полностью разряжать, т.к. они не имеют эффекта памяти. Рекомендуется всегда хранить их в полуобнаженном состоянии. Для новых Li-xxx Аккумуляторов полная емкость достигается после 10 циклов заряд-разряд. Процесс заряда-разряда оптимизирует емкость аккумулятора.

Page 13

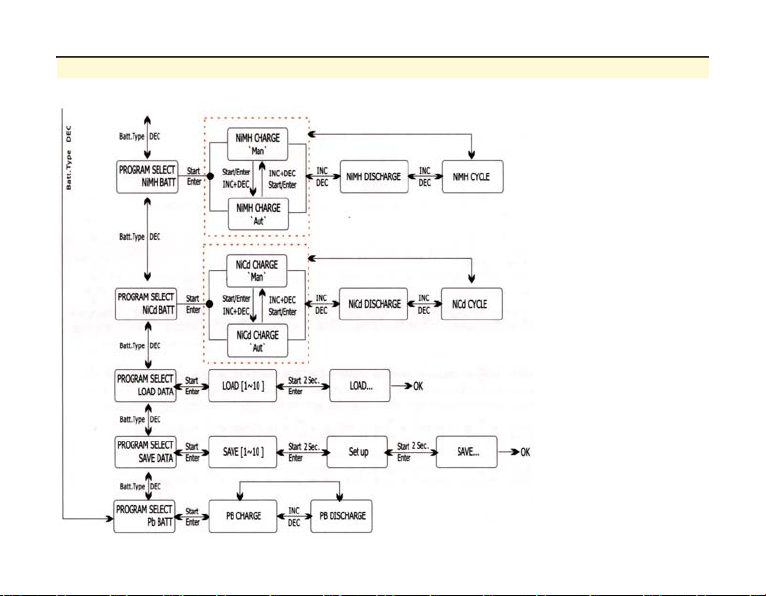

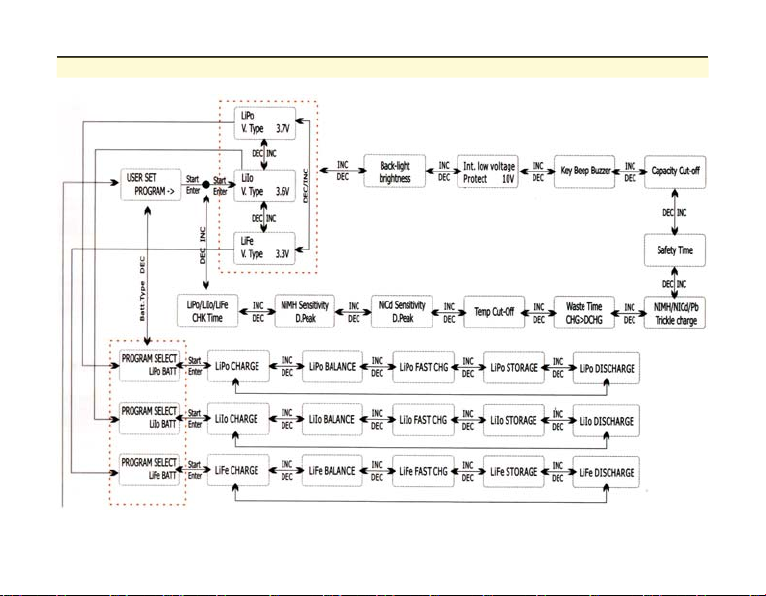

ООБЗОР ПРОГРАММ

Page 14

ООБЗОР ПРОГРАММ

Page 15

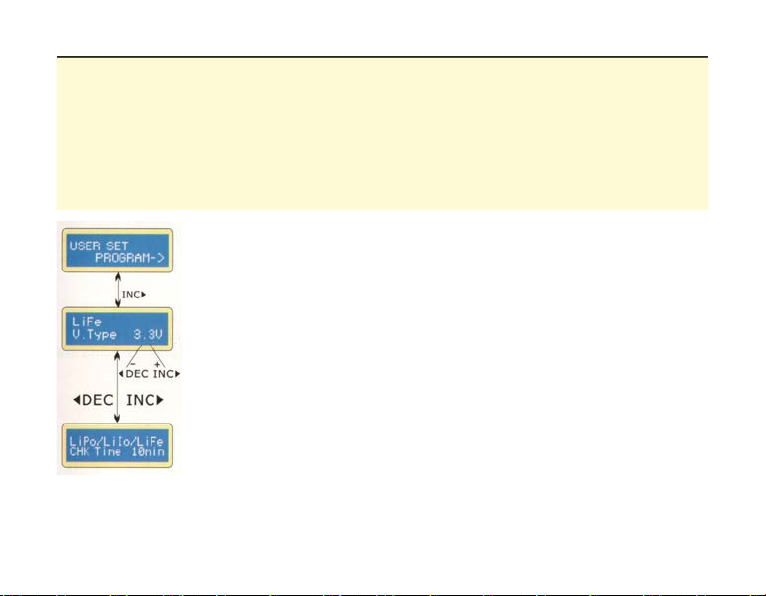

ППОЛЬЗОВАТЕЛЬСКИЕ УСТАНОВКИ

На новом зарядном устройстве установлены типичные пользовательские настройки, когда устройство подключается к источнику питания 220В или 12В. На экране отображается последовательно информация и возможно изменить параметры на каждом экране.

Если необходимо изменить значение параметра в программе, нажмите кнопку “Start/Enter” после этого выбранный параметр начнет мигать, и вы сможете изменить значение с помощью кнопок “INC” и “DEC”. Текущее значение будет сохранено при нажатии кнопки “Start/Enter”

Экран пользовательских установок

Экран отображает номинальное значение Li=XXX аккумулятора. Существует три вида Li=XXX аккумуляторов LiFe(3.3B), Li-ion(3.6B) и LiPo(3.7B). Очень важно установить правильное значение, соответствующее аккумулятору перед зарядом.

%$& автоматически определяет количество ячеек в аккумуляторе в начале процесса заряда или разряда. Для избежания неправильного опре-деления количества ячеек, например при сильном разряде, в устройствеесть функция перепроверки. Обычно 10 минут хватает для корректногоопределения количества ячеек. Этот параметр можно настроить самостоя-тельно, однако заводские установки подходят в большинстве случаев.

Page 16

ППОЛЬЗОВАТЕЛЬСКИЕ УСТАНОВКИ

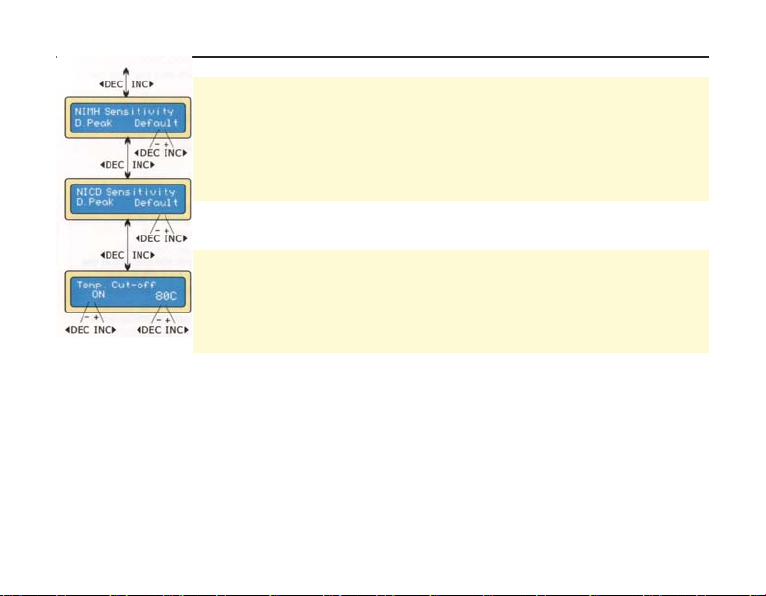

Этот параметр устанавливает значение “дельта-пик” при котором прекращается заряд NiCd и NiMH аккумуляторов. Рабочее значение 5-20мВ на ячейку. Если значение выше необходимого, то есть опасность перегрева аккумулятора. Если значение меньше необходимого, то возможно преждевременное отключение заряда. Следуйте указаниям инструкции к аккумулятору. (Заводские установки: NiCd: 12мВ, NiMH: 7мВ

При использовании температурного сенсора (приобретается отдельно) возможно включить функцию автоматического отключения заряда, при достижении аккумулятором заданной температуры. Если температура аккумулятора превысит заданное значение, заряд автоматически прекратится.

Page 17

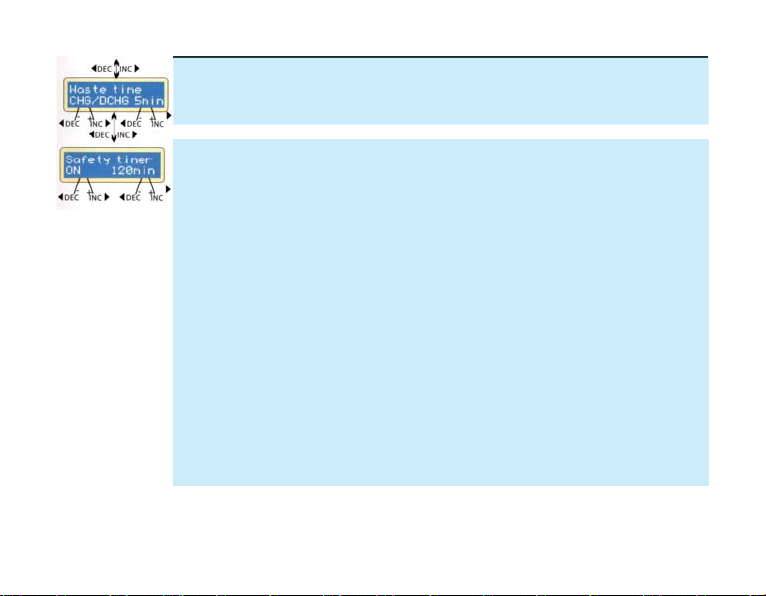

ППОЛЬЗОВАТЕЛЬСКИЕ УСТАНОВКИ

В процессе цикла заряда/разряда аккумулятор нагревается. Этот параметр устанавливает задержку по времени между каждым процессом заряд/разряд для того, чтобы аккумулятор успел остыть перед очередным циклом

При начале заряда запускается встроенный таймер безопасности. В случае возникновения ошибки или срабатывании функции “дельта-пик” при включенной данной функции, устройство прекратит заряд аккумулятора по прошествии установленного времени. Эта функция препятствует перезаряду.

Вычисление времени таймера: При заряде NiCd или NiMh аккумуляторов разделите емкость на ток заряда. Полученный результат необходимо разделить на 12, лучаем количество минут для таймера безопасности. Если процесс заряда прекратиться через это время, аккумулятору будет передано 140% его емкости.

Примеры: Емкость Ток заряда Время

2000мАч 2.0А (2000/2.0=1000)/12=83 Мин. 3300мАч 3.0А (3300/3.0=1000)/12=91 Мин. 1000мАч 1.2А (1000/1.2=1000)/12=69 Мин.

в результате чего мы по-

Page 18

ППОЛЬЗОВАТЕЛЬСКИЕ УСТАНОВКИ

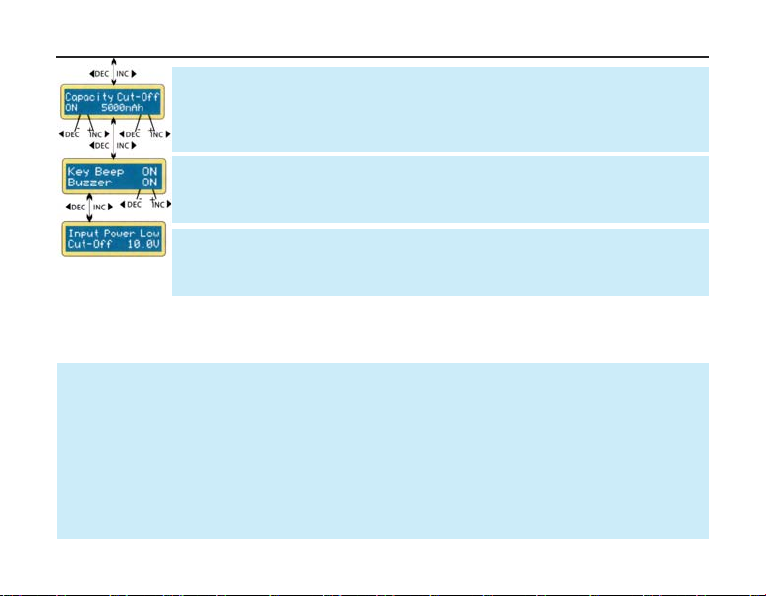

Эта функция обеспечивает защиту по максимальной емкости заряда. Если функция “дельта-пик” или таймер безопасности не отключили заряд, процесс заряда автоматически прекратится при достижении заданного лимита емкости.

“Key Beep” функция звука при нажатии на кнопки, “Buzzer” функция мелодии при переключении режимов заряда. Обе функции могут быть включены/отключены отдельно.

“Input Power Low” функция отслеживает входящее напряжение на входе 12В. Если напряжение питания опуститься ниже заданного значения, устройство прекратит заряд, для защиты подающего источника питания.

Программа заряда LiPo/Li-ion/LiFe

Эта программа подходит только для заряда/разряда Литиевых (Lipo/Li-ion/LiFe) аккумуляторов, с номинальным напряжением 3.7/3.6/3.3В на ячейку. Различные типы аккумуляторов требуют разных алгоритмов заряда. Существует два алгоритма заряда, постоянным напряжением и постоянным током. Ток заряда зависит от емкости аккумулятора и его параметров. Верхнее значение напряжения особенно важно. Значение должно точно соответствовать напряжению аккумулятора: для Lipo: 4.2В, для Li-ion: 4.1В, для LiFe: 3.6В Важно правильно установить ток и напряжение заряда для аккумулятора. Чтобы изменить параметры нажмите кнопку

“START/ENTER” чтобы нужный параметр стал мигать на экране, затем используйте “DEC” и “INC” для регулировки значения. Подтвердите ввод кнопкой “START/ENTER”.

Page 19

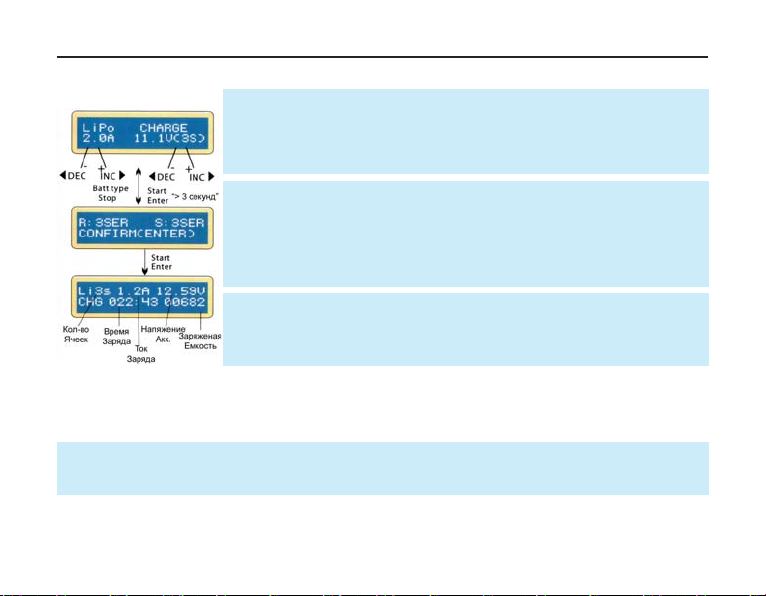

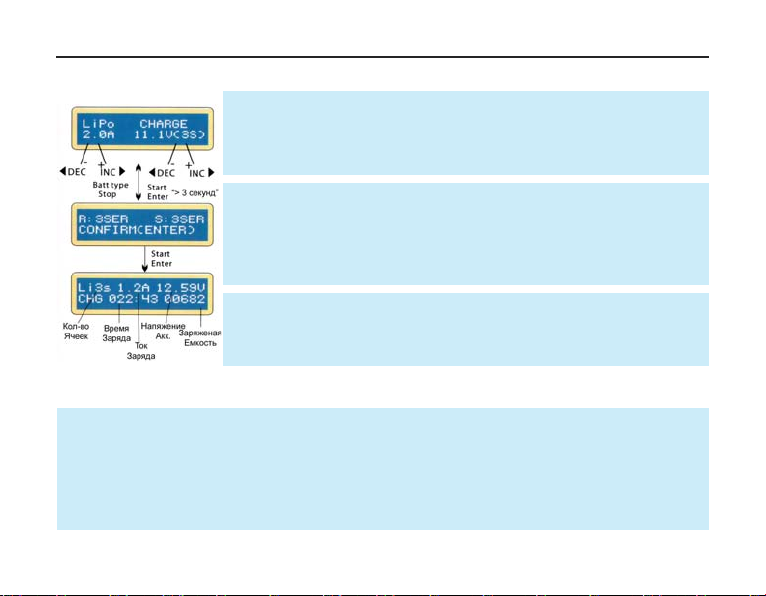

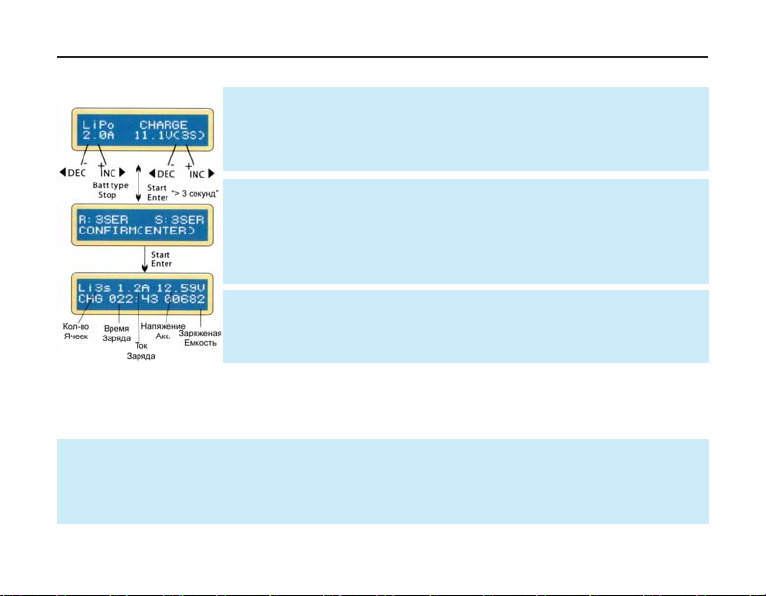

Заряд Литиевых Аккумуляторов

Левая часть верхней строки отображает тип аккумулятора. Значение во второй строке слева ток заряда. После установки тока и напряжения, для начала заряда удерживайте кнопку START/ENTER более 3 секунд.

Дисплей отображает количество ячеек определенных устройством “R:” и установленных пользователем “S:” Если количество совпадает, для начала заряда нажмите кнопку START/ENTER. Если значения не совпадают нажмите кнопку BATT.TYPE/STOP для возврата и измените параметры

На дисплее отображается текущая информация в процессе заряда аккумулятора. Нажмите кнопку BATT.TYPE/STOP для остановки заряда.

Заряд Литиевых Аккумуляторов в режиме “Заряд”

Режим “CHARGE” (“Заряд”) используется для заряда Литиевых (Lipo/Li-ion/LiFe) аккумуляторов без балансирного кабеля.

Page 20

Заряд Литиевых Аккумуляторов

Заряд Литиевых Акк. в режиме “Балансировка”

Режим “BALANCE” (“Балансировка”) используется для выравнивания напряжений в ячейках литиевых (Lipo/Li-ion/LiFe) аккумуляторов в процессе заряда. Вэтомрежименеобходимоподключить балансировочный кабель аккумулятора к балансировочному разъему на правой стороне зарядного устройства. Также необходимо подключить силовой кабель. В процессе заряда встроенный микропроцессор отслеживает напряжения каждой ячейки и регулирует подаваемый ток на каждую ячейку для выравнивания напряжений между ними.

Page 21

Заряд Литиевых Аккумуляторов

Заряд Литиевых Акк. в режиме “Быстрый Заряд”

Режим “FAST CHARGE” (“Быстрый Заряд”) используется для быстрого заряда Литиевых (Lipo/Li-ion/LiFe) аккумуляторов. В этом режиме устройство уменьшает время дозаряда малым

током аккумулятора в конце цикла. Емкость заряда аккумулятора будет чуть меньше, но время заряда значительно сокращается.

Page 22

Заряд Литиевых Аккумуляторов

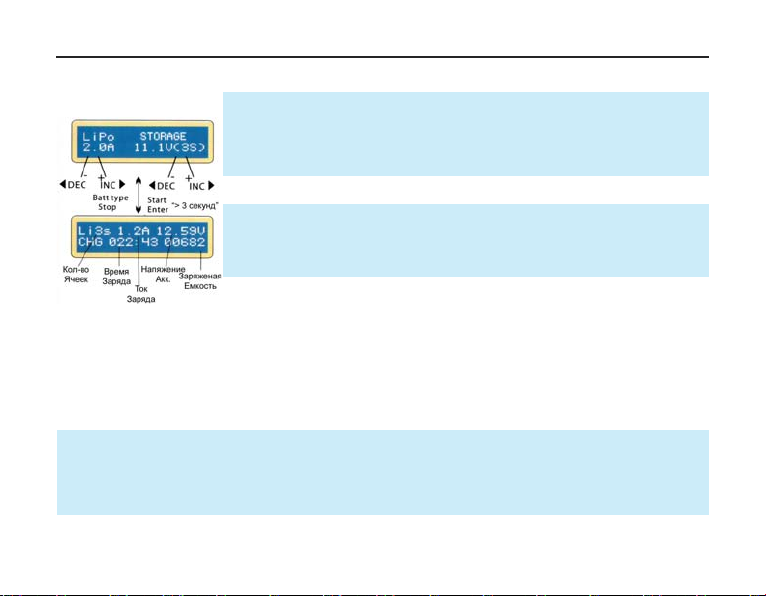

На этом дисплее пользователь устанавливает ток и напряжения для хранения аккумулятора. Функция заряда или разряда доведет напряжение аккумулятора до установленного “STORAGE” уровня.

На дисплее отображается текущая информация в процессе заряда/разряда аккумулятора. Нажмите кнопку BATT.TYPE/STOP для остановки заряда/разряда.

Заряд Литиевых Акк. в режиме “Хранение”

Режим “STORAGE” (“Хранение”) используется для подготовки к длительному хранению Литиевых (Lipo/Li-ion/LiFe) аккумуляторов. Устройство автоматически заряжает/разряжает аккумулятор до определенного уровня (зависит от типа: 3.85В Lipo; 3.75В Li-ion; 3.3В LiFe), подходящего для длительного хранения.

Page 23

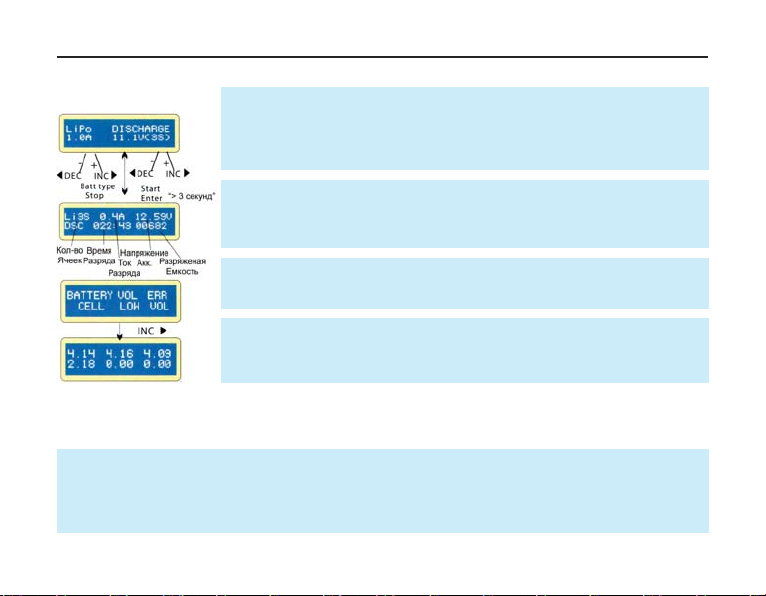

Разряд Литиевых Аккумуляторов

Ток разряда в левой части дисплея не может превышать 1С. Напряжение в правой части не может быть ниже указанного производителем аккумулятора, для избежания переразряда. Удерживайте кнопку START/ENTER более 3 секунд для начала разряда.

На дисплее отображается текущая информация в процессе разряда аккумулятора. Нажмите кнопку BATT.TYPE/STOP для остановки разряда.

На дисплее показано, что процессор устройства обнаружил слишком низкое напряжение на одной из ячеек аккумулятора.

На этом дисплее отображается напряжение каждой ячейки аккумулятора. Этот функция доступна если устройство обнаружило ошибку.

Балансировка и отображение напряжения ячеек в процессе разряда

Процессор устройства отслеживает напряжение каждой ячейки в режиме “STORAGE” (“Хранение”) и “DISCHARGING” (“Разряд”). Если напряжение ячейки не нормальное, устройство сообщит об ошибке, и остановит процесс. В этом случае при нажатии кнопки “INC” на дисплее отобразится напряжение всех ячеек и будет видно какая ячейка повлекла ошибку.

Page 24

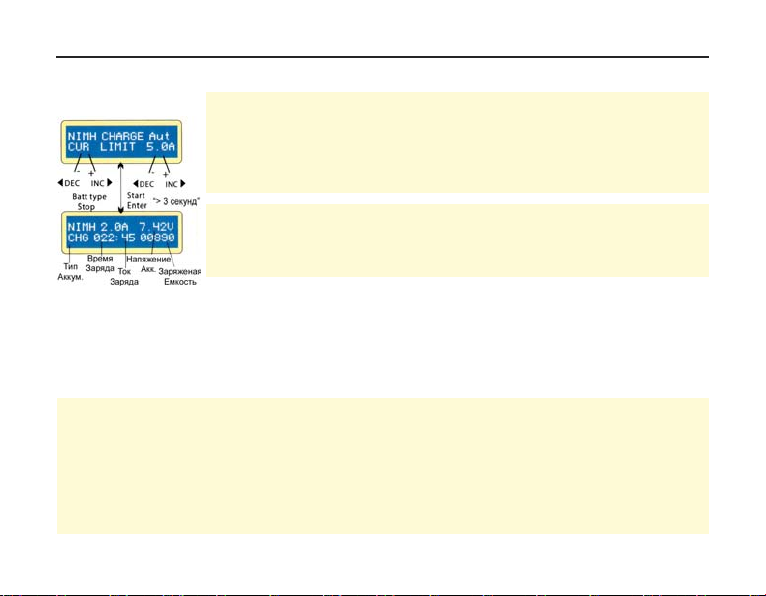

Заряд NiCd/NiMH Аккумуляторов

Эта программа используется для заряда NiCd/NiMH аккумуляторов применяемых в радиоуправляемых моделях. Для изменения значений необходимо нажать кнопку START/ENTER после чего значение параметра начнет мигать и его можно изменить кнопками “INC” и “DEC”. Для сохранения необходимо нажать кнопку START/ENTER еще раз.

Заряд NiCd/NiMH аккумуляторов в режиме “Заряд”

Данная программа заряжает аккумулятор током установленным пользователем функция “MANUAL”. Еcли используется функция “AUTO” необходимо выставить верхний предел тока,

для избежания чрезмерного повышения тока. Некоторые аккумуляторы с низким сопротивлением и малой емкостью могут привести к чрезмерному повышению тока в режиме “AUTO”. Для переключения режимов между “AUTO” и “MANUAL” перейдите на верхнюю строку и используйте кнопки “INC” и “DEC”. * Для силовых аккумуляторов допустим ток заряда:1-2С

Page 25

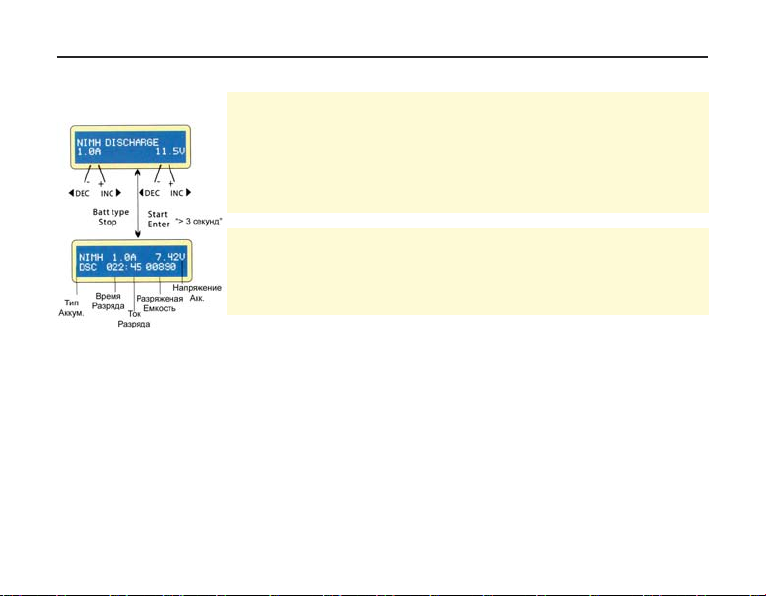

Разряд NiCd/NiMH Аккумуляторов

В левой части устанавливается ток разряда, в правой устанавливается напряжение до которого необходимо разрядить аккумулятор. Ток разряда регулируется в пределах 0.1-1.0А Напряжение разряда регулируется в пределах 0.1-25.0В Удерживайте кнопку START/ENTER более 3 секунд для начала разряда

На дисплее отображается текущая информация в процессе разряда аккумулятора. При нажатии на кнопку START/ENTER возможно изменить ток разряда, нажмите кнопку START/ENTER для сохранения изменений. Нажмите кнопку BATT.TYPE/STOP для остановки разряда.

Page 26

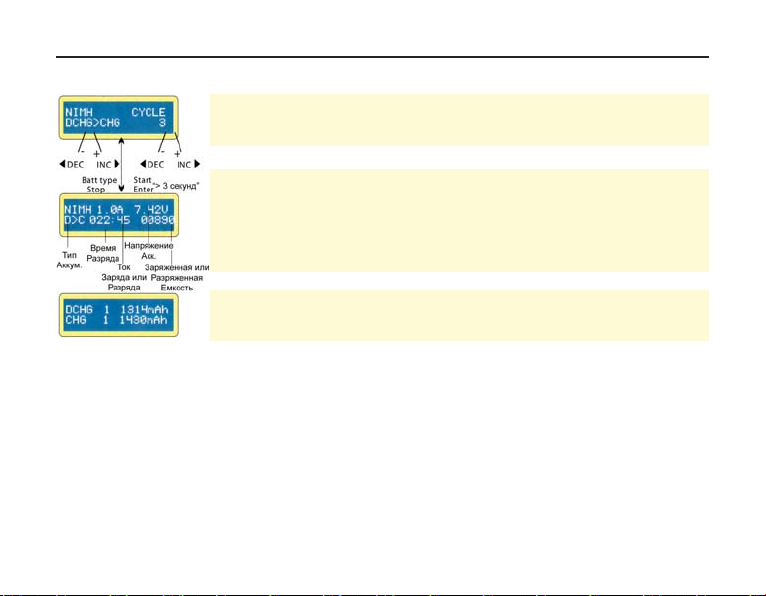

Цикл Заряд/Разряд NiCd/NiMH Аккумуляторов

В левой части выставляется последовательность действий, а количество циклов выставляется в правой части дисплея.

На дисплее отображается текущая информация. Нажмите кнопку

BATT.TYPE/STOP для остановки заряда. При нажатии на кнопку START/ENTER возможно изменить ток, нажмите кнопку START/ENTER

для сохранения изменений. Нажмите кнопку BATT.TYPE/STOP для остановки цикла.

Когда процесс циклов закончится, при нажатии кнопок “INC” и “DEC” возможно просмотреть результаты каждого цикла.

Page 27

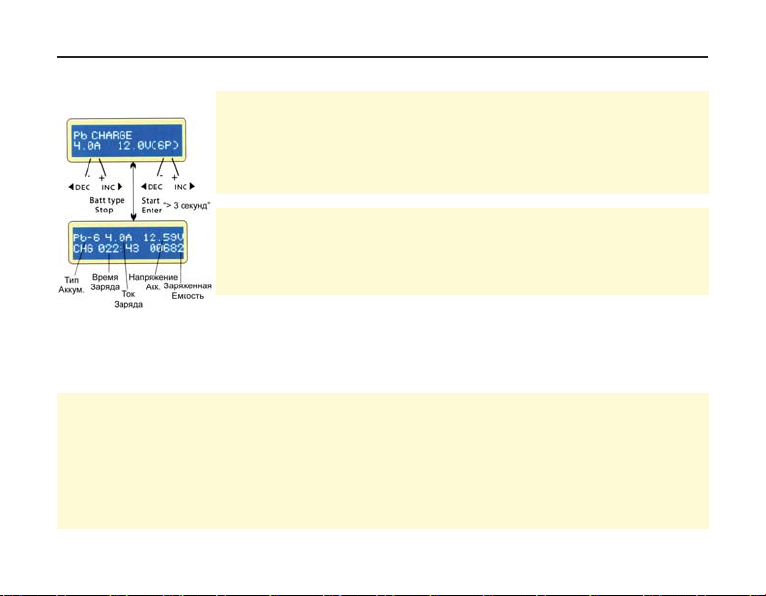

Заряд Pb Аккумуляторов

В левой части устанавливается ток заряда, в правой устанавливается номинальное напряжение аккумулятора. Ток заряда регулируется в пределах 0.1-5.0А Напряжение должно соответствовать спецификации аккумулятора. Удерживайте кнопку START/ENTER более 3 секунд для начала заряда.

На дисплее отображается текущая информация в процессе заряда аккумулятора. При нажатии на кнопку START/ENTER возможно изменить ток заряда, нажмите кнопку START/ENTER для сохранения изменений. Нажмите кнопку BATT.TYPE/STOP для остановки заряда.

Заряд Pb (Свинцово-кислотных) аккумуляторов в режиме “Заряд”

Программа “Pb CHARGE” подходит только для заряда Pb (Свинцово-кислотных) аккумуляторов с номинальным напряжением 2-20В. Pb аккумуляторымогутотдаватьтолькомалыйтокпо сравнению с емкостью, это же ограничение есть при заряде. Оптимальным током заряда будет 1/10 от его емкости. Pb аккумуляторы не могут быть “быстро” заряжены большим током. Всегда следуйте указаниям производителя аккумулятора. Из-за особенностей технологии Pb аккумуляторов, уровень полного заряда трудно определить автоматически. Рекомендуется использовать функцию ограничения по емкости для защиты аккумулятора.

Page 28

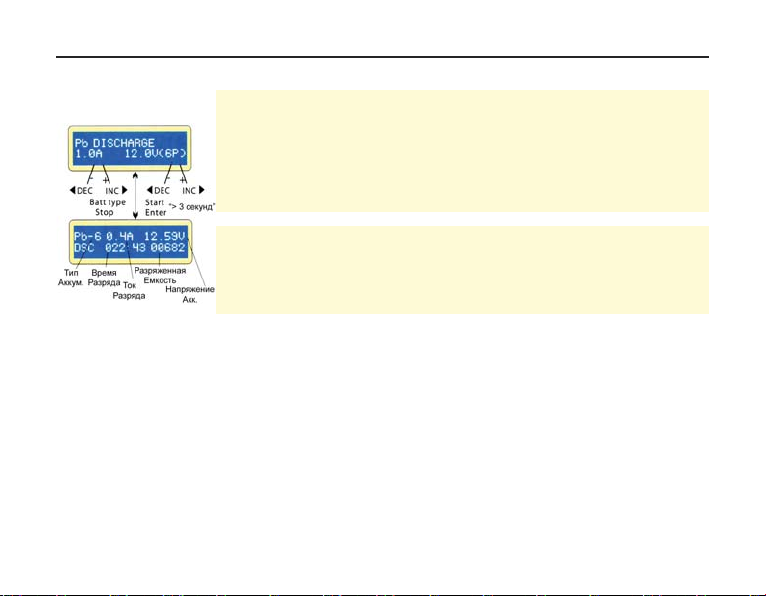

Разряд Pb Аккумуляторов

В левой части устанавливается ток разряда, в правой устанавливается номинальное напряжение аккумулятора. Ток разряда регулируется в пределах 0.1-1.0А Напряжение должно соответствовать спецификации аккумулятора. Удерживайте кнопку START/ENTER более 3 секунд для начала разряда.

Page 29

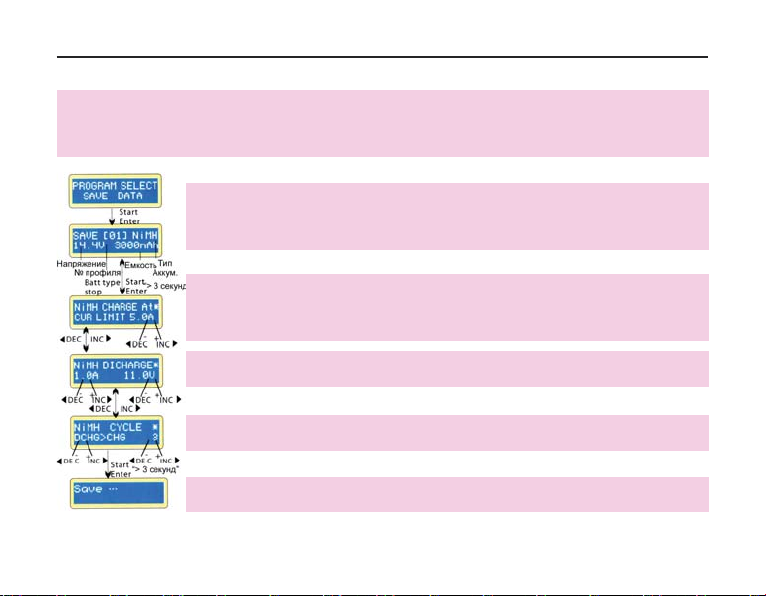

Профили пользователя

Для удобства использования зарядное устройство %$& имеет возможность сохранять и загружать 5 различных настроек (профилей) для аккумуляторов. Возможно загрузить профиль перед зарядом/разрядом аккумулятора, чтобы не устанавливать параметры заново.

Нажмите кнопку START/ENTER для входа в меню профилей. Для переключения профилей используйте кнопки “INC” и “DEC”. Повторное нажатие кнопки START/ENTER для выбора профиля.

В выбранном профиле можно задать ток заряда вручную или выбрать автоматический режим “AUTO” Используйте кнопки “INC” и “DEC” для изменения значения.

В режиме “DISCHARGE” можно задать ток разряда и конечное напряжение.

В режиме “CYCLE” можно задать последовательность и количество циклов.

Сохранение данных

Page 30

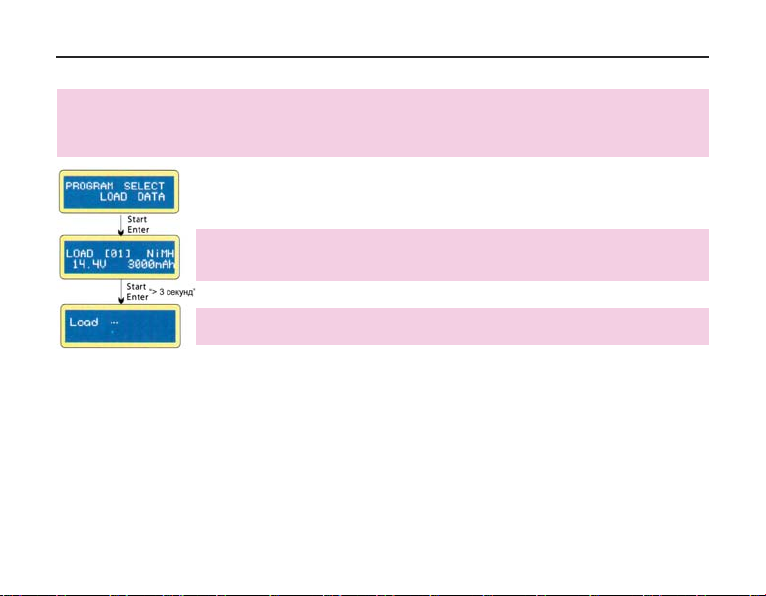

Загрузка профиля пользователя

Эта функция позволяет загрузить ранее сохраненные настройки (профиль). Нажмите кнопку START/ENTER для входа в меню выбора профиля. Для загрузки необходимого профиля удер-

живайте кнопку START/ENTER более 3 секунд.

Используйте кнопки “INC” и “DEC” для выбора необходимого профиля. Для каждого профиля будут отображаться сохраненные параметры.

Загрузка данных

Page 31

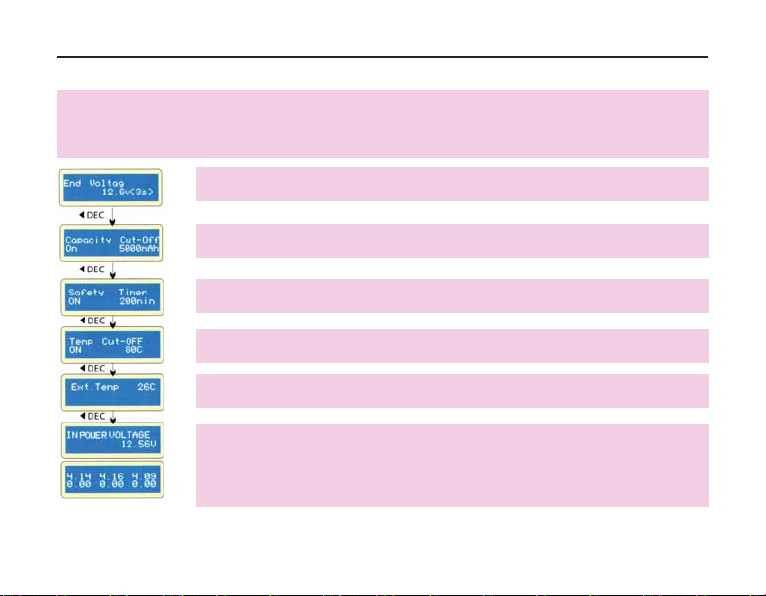

Описание сообщений дисплея

В процессе заряда/разряда возможно просмотреть различную информацию о установленных параметрах. Нажимайте кнопку “DEC” для просмотра параметров программы. Нажимайте кнопку “INC” для просмотра напряжения в каждой ячейки.

Если процесс заряда/разряда завершен, будет показано напряжение акк.

Значение отключения по емкости

Значение таймера безопасности

Значение отключения по температуре

Текущее показание температурного сенсора

Текущее значение напряжение питания на входе DC (12В вход)

При подключении балансировочного кабеля возможно просмотреть напряжение в каждой ячейке аккумулятора нажав кнопку “INC”

Page 32

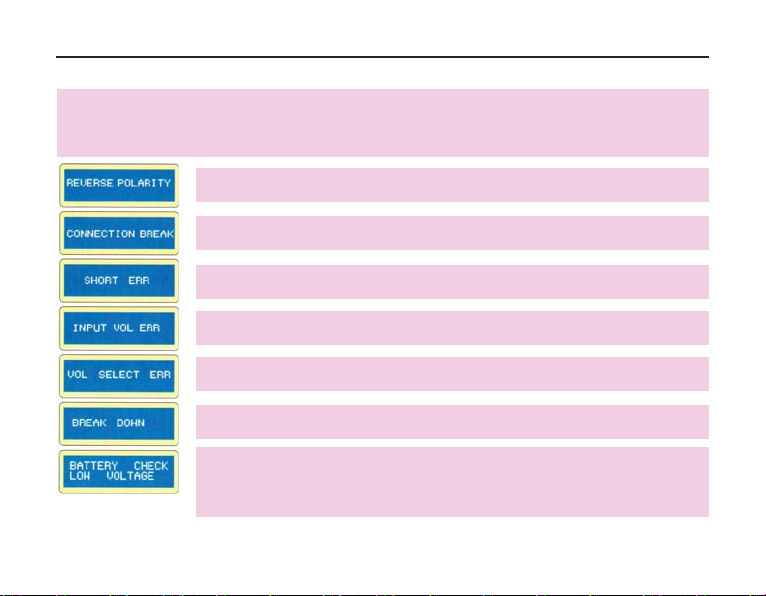

Сообщения предупреждений и ошибок

Зарядное устройство %$& обладает набором специальных функций, которые постоянно следят за процессами и самим устройством. В случае обнаружения ошибки или неисправности устройство выведет сообщение на дисплей и подаст звуковой сигнал.

Аккумулятор подключен в обратной полярности

Нарушение подключения аккумулятора

Короткое замыкание

Напряжение питания устройства слишком низкое

Неправильная установка напряжения для Литиевого аккумулятора

Внутренняя ошибка устройства

Напряжение аккумулятора ниже установленного Проверьте количество ячеек в аккумуляторе и установите правильное значение

Page 33

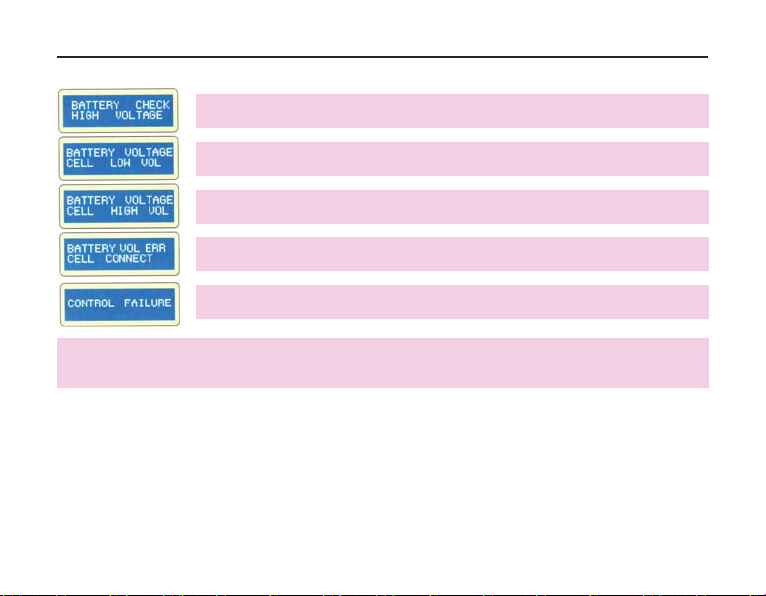

Сообщения предупреждений и ошибок

Напряжение аккумулятора ниже установленного

Напряжение одной ячейки слишком низкое

Напряжение одной ячейки слишком высокое

Балансировочный кабель установлен не правильно

Внутренняя ошибка управляющего процессора

В случае возникновения любой ошибки проверьте все параметры заряда/разряда, а также надежность соединений силового и балансировочного кабеля.

Page 34

Гарантия и Сервис

1. Гарантийный срок на зарядное устройство %$& составляет двɚ месяцɚ с даты продажи.

2. Бесплатное гарантийное обслуживание изделия в течении гарантийного срока обеспечивается при соблюдении следующих условий: * Соблюдение Потребителем правил эксплуатации изделия, описанных в документации, прилагаемой к Изделию; * Соблюдение Потребителем требований безопасности и соответствие условий эксплуатации Изделия техническим стандартам, указанных * Соответствие Изделия условиям гарантийного обслуживания, предусмотренным настоящими Гарантийными обязательствами, и действующему законодательству РФ.

* Наличие документов, подтверждающего дату продажи Изделия.

3. Настоящие гарантийные обязательства не распространяются на оборудование других производителей, которое использовалось совместно с Изделием.

4. Настоящие гарантийные обязательства не распространяются на: * Расходные материалы и опции к Изделию (включая батарейки, аккумуляторы, соединительные кабели но не ограничиваясь этим списком); * Профилактические работы и чистку внутренних частей Изделия;

5. Настоящие гарантийные обязательства не распространяются на Изделие, поврежденное в результате: * Природных явлений; * Попадания в Изделие посторонних предметов или жидкостей; * Деятельности животных; * Попадания в Изделие продуктов жизнедеятельности животных; * Неправильной установки, эксплуатации, хранения или транспортировки Изделия; * Механических воздействий.

в документации;

Page 35
