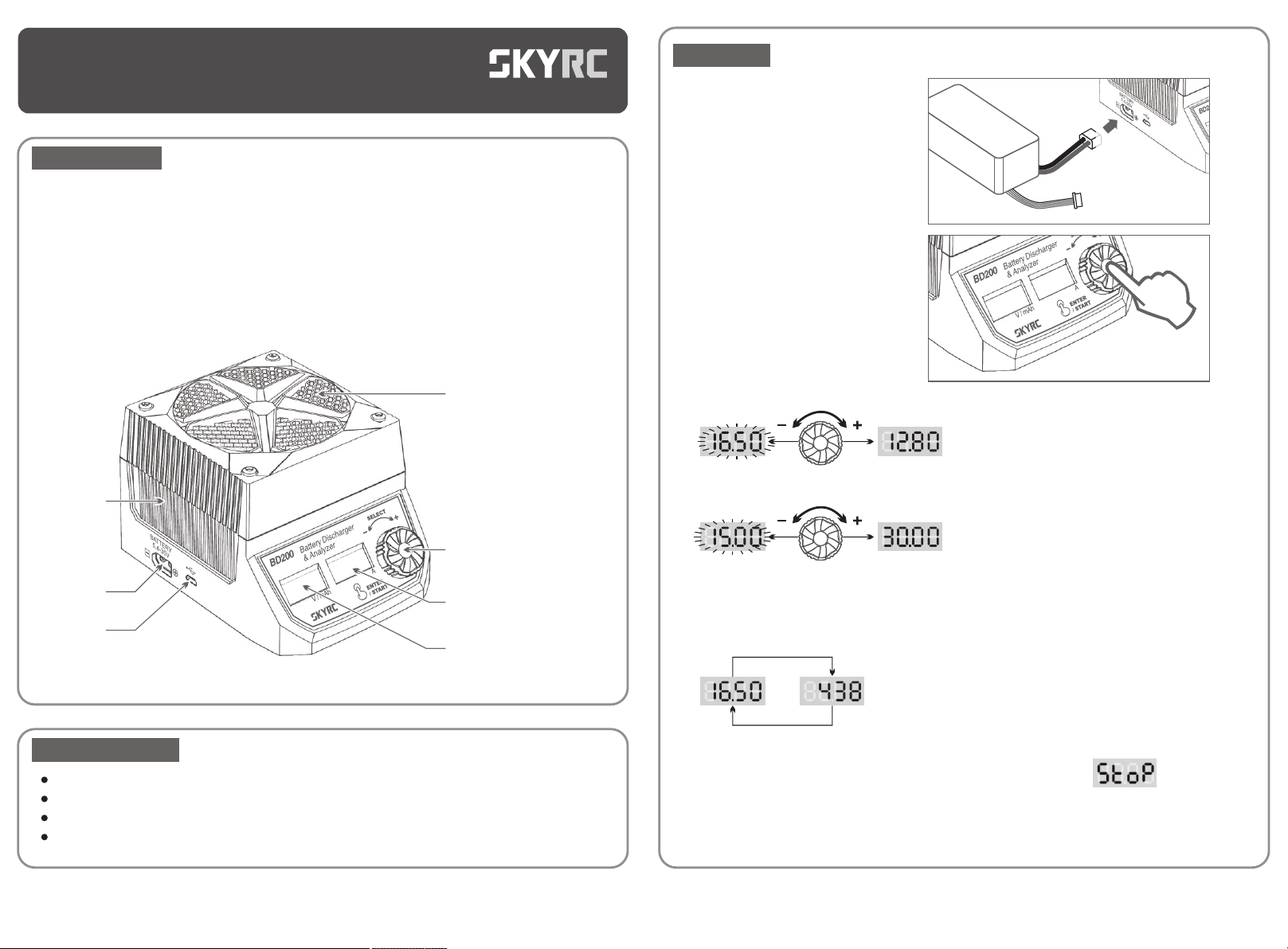

BEDIENUNGSANLEITUNG
AKKU ENTLADE- & ANALYSEGERÄT
EINLEITUNG
Danke, dass Sie sich für das SkyRC Akku Entlade- & Analysegerät BD200 entschieden haben.
Dieses leistungsfähige Entladegerät, mit dem der Akku bis zu 30 Ampere oder 200 Watt entladen
werden kann, misst gleichzeitig die Leistung der Akkus. Das BD200 ermöglicht die genaue Messung
der Batteriekapazität und ermöglicht Ihnen die Auswahl des besten Akkus für Ihre Anwendung.
Das BD200 ist viel mehr als ein einfacher Entlader oder ein Akkulasttester. Es kann damit praktisch
jede Art oder Größe von Akkus, jede Type oder Anzahl von Zellen von 5,4V bis zu 35 Volt getestet
werden. Das BD200 ist robust gebaut und mit XT60-Anschluss für den Akkuanschluss ausgerüstet.
Es ist klein und mit einem Hochleistungs-Kühlsystem ausgestattet. Die digitale LED-Anzeige zeigt
Akkuspannung, Entladungskapazität und Entladestrom an.
SK-600123
BETRIEB
1. Akku mit BD200 verbinden
2. Einschalten
Drücken Sie den Drehwahlschalter
einmal um das Gerät einzuschalten.
Die LED(V/mAh) Anzeige blinkt und ein
Piepton wird ausgegeben.
Die LED(V/mAh) zeigt den aktuellen
Spannungswert des Akkus an.
Temperaturgesteuerter
Lüfter
Kühlkörper
Drehwahlschalter für Auswahl
der Endspannung und des
Entladestroms
Start/Stop Taste
XT60 Akku
Buchse
Data Link
Software Download auf
https://www.skyrc.com/BD200
Digital LED(A)
Anzeige Entladestrom
Digital LED(V/mAh)
Anzeige Akkuspannung
/ Kapazität
FEATURES
Anzeige der Akkuspannung, entladenen Kapazität und Entladestrom in Echtzeit.
Testen der Akkukapazität um Akkus zu selektieren.
Es spart Zeit, um Akkus mit hoher Kapazität auf Lagerspannung zu bringen.
Hilft, die höchstmögliche Leistung aus Ihren Akkus zu aktivieren.
3. Auswahl der Endspannung und des Entladestroms
V / mAh V / mAh
Drehen um den Endspannungswert einzustellen, drücken um den Wert zu bestätigen.
A A
Drehen um den Entladestromwert einzustellen, drücken um den Wert zu bestätigen.
4. Entladevorgang starten
Drücken und halten Sie den Drehwahlschalter für 2 Sek., der Entlader gibt einen Piepton ab und
startet den Entladevorgang. Während des Entladens zeigt das Display LED(V/mAh) alternierend
die Akkuspannung und den Entladestrom an.
V / mAh V / mAh
4. Entladevorgang stoppen
Zum Stoppen des Entladens drücken Sie kurz den Drehwahlschalter.
Das Display LED(A) zeigt Stop
5. Entladevorgang abgeschlossen
Wenn der Entladevorgang beendet ist, piept der Entlader fünfmal, und das Display LED(V/mAh)
zeigt Akkuspannung bzw. Entladene Kapazität an.
-1- -2-
TABELLE ENTLADEWERTE
Akku
Typ
LiPo
LiHV
NiMH
Zellenzahl
2S
3S
4S
5S
6S
7S
8S
2S
3S
4S
5S
6S
7S
8S
6S
7S
8S
9S
10S
11S
12S
13S
14S
15S
16S
17S
18S
19S
20S
Min. Abschalt
Spannung
6.0
9.0
12.0
15.0
18.0
21.0
24.0
6.2
9.3
12.4
15.5
18.6
21.7
24.8
5.4
6.3
7.2
8.1
9.0
9.9
10.8
11.7
12.6
13.5
14.4
15.3
16.2
17.1
18.0
Spannung
8.40
12.60
16.80
21.00
25.20
29.40
33.60
8.70
13.05
17.40
21.75
26.10
30.45
34.80
9.00
10.50
12.00
13.50
15.00
16.50
18.00
19.50
21.00
22.50
24.00
25.50
27.00
28.50
30.00
Min. Entladestrom(A)
Entladeleistung: 200W
23.80
15.87
11.90
9.52
7.93
6.80
5.95
22.98
15.32
11.49
9.19
7.66
6.56
5.74
22.22
19.04
16.66
14.81
13.33
12.12
11.11
10.25
9.52
8.88
8.33
7.84
7.40
7.01
6.66
Max. Entladestrom (A)
Entladeleistung: 200W
30.00
22.20
16.60
13.30
11.10
9.52
8.33
30.00
21.50
16.12
12.90
10.75
9.21
8.06
30.00
30.00
27.77
24.69
22.22
20.20
18.51
17.09
15.87
14.81
13.88
13.07
12.34
11.69
11.11
SPEZIFIKATIONEN
Entladespannungsbereich:
Unterspannungsalarm:
Entladestrombereich:
Stromverbrauch Standby:
Stromanzeigegenauigkeit:
Abmessungen:
5.40-35.00V
<5.2V
0.01A-30.00A
≤35mA
0.01-10.00A ±60mA
10.00-30.00A ±2%
ca. 137x105x96mm
Max. Entladeleistung:
Überspannungsalarm:
Stromverbrauch ausgeschalten:
Kapazitätsanzeigegenauigkeit:
Spannungsanzeigegenauigkeit:
Gewicht:
200W
>35V
<100uA
±3%
5,4-10V ±60mV
10-20V ±120mV
20-35V ±160mV
ca. 858g
SICHERHEITSHINWEISE
Unsachgemäßer Gebrauch kann zu Feuer, Sachschäden und Verletzungen führen.
Entladen Sie niemals einen Akku unter die empfohlene Abschaltspannung. Übermäßige Entladung kann den Akku
beschädigen und FEUER oder EXPLOSION verursachen.
Entladen Sie niemals einen Akku mit einer höheren Entladerate, als vom Hersteller vorgesehen.
Lassen Sie den Entlader niemals unbeaufsichtigt, wenn er an einen Akku angeschlossen ist. Wenn eine Fehlfunktion
auftritt BEENDEN SIE DEN PROZESS SOFORT.
Legen Sie den Entlader und den Akku auf eine nicht brennbare Oberfläche und fern von brennbaren Materialien.
Niemals aufgeschwollene, undichte oder beschädigte Akkus entladen.
Akkus müssen innerhalb eines Temperaturbereichs von 10-40°C entladen werden.
Trennen Sie den Akku vom Entlader, sobald die Entladung abgeschlossen ist.
Laden Sie den Akku sofort nach dem Entladen mit einem geeigneten Ladegerät auf.
Einige Akkuarten möchten nicht für längere Zeit entladen bleiben.
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Produkt am Ende seiner
Lebensdauer, so entsorgen Sie dieses gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen
Sammelstellen. Eine Entsorgung über den Hausmüll ist verboten.
FEHLERMELDUNGEN
Tritt ein Fehler auf, erscheint im LED-Display folgender Fehlercode:
Schutzschaltung Übertemperatur. Bei zu hoher Temperatur stoppt der Entlader den Betrieb.
Eingangsspannung zu hoch. Spannung darf den Spannungsbereich von 5,4V - 35V, nicht
überschreiten. Bei höherer Eingangsspannung als 35V, stoppt der Entlader den Betrieb und
zeigt ErrH im Display an.
Eingangsspannung zu gering. Spannung darf den Spannungsbereich von 5,4V - 35V, nicht
unterschreiten. Bei geringerer Eingangsspannung als 5,4V, stoppt der Entlader den Betrieb
und zeigt ErrL im Display an.
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinien befindet.
Importeur / Imported by:
Pfarrgasse 50, 1230 Vienna, Austria, Tel.: +4 3 (0 )1 -9 82 0 9 20 , Fa x.: +43 (0)1-98 209 21
4/F, Building No.6, Meitai Industry Park, Guanguang South Road,
Guihua, Guanlan, Baoan District, Shenzhen 518110, China
Robitronic Electronic Ges.m.b.H.
www.robitronic.com
Hersteller / Manufactured by:
SK Y R C Tech no lo gy C o. , Lt d.
T:0755-83860222-830 F:0755-81702090
Email:info@skyrc.cn I www.skyrc.com
RoHS
