B6 V2
DC Balance Charger/Discharger
SK100161
Bedienungsanleitung
Version 0.90 29.11.2019
Inhaltsverzeichnis
Einleitung ......................................................................... 3
Spezielle Funktionen ....................................................... 4
Warn- und Sicherheitshinweise ........................................ 5
Menüstruktur .................................................................... 7
Bedienelemente ............................................................... 9
Ladeprogramme .............................................................. 9
Inbetriebnahme .............................................................. 10
Akku-Type Lithium (LiPo/LiFe/LiIon/LiHV)...................... 11
Akkutype NiMH/NiCd ..................................................... 13
Akkutype Blei-Akku ........................................................ 17
DJI Akku Programm ....................................................... 18
DC/DC Wandler ............................................................. 19
Systemeinstellungen ...................................................... 21
Messfunktion Akku-Spannung ....................................... 22
Messfunktion Akku-Innenwiderstand .............................. 22
Warn- und Fehlermeldungen ......................................... 23
Lieferumfang .................................................................. 23
Spezifikationen .............................................................. 24
Konformitätserklärung .................................................... 25
FCC Vorschriften ........................................................... 25
Rechtliches .................................................................... 25
WARNHINWEISE
Dieses Ladegerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit
verminderten geistigen, körperlichen, sensorischen Fähigkeiten oder Mangel an Erfahrung und
Wissen bestimmt, sofern Sie nicht beaufsichtigt oder in Bezug auf die Verwendung des Geräts
von Personen, die für ihre Sicherheit verantwortlich sind, eingewiesen wurden.
Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Ladegerät spielen.
Laden Sie NIEMALS nicht wiederaufladbare Batterien auf!
Während des Ladens Gerät und Akku an einem gut belüfteten Ort aufstellen!
Lassen Sie das Ladegerät niemals unbeaufsichtigt, wenn Sie den Akku laden.
Lithium Akkus können bei falscher Behandlung leicht Feuer fangen.
Robitronic SkyRC B6 V2 Seite 2
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres SkyRC B6 V2 Lade-/Entgerät. Dieses Gerät ist einfach zu
bedienen, der Betrieb eines hoch entwickelten automatischen Ladegeräts wie dem SkyRC B6 V2 erfordert
jedoch einige Kenntnisse des Benutzers. Diese Bedienungsanleitung soll sicherstellen, dass Sie sich
schnell mit den Funktionen vertraut machen. Es ist daher wichtig, dass Sie sich die Bedienungsanleitung,
die Warn- und die Sicherheitshinweise sorgfältig durchlesen, bevor Sie das neue Ladegerät zum Ersten
Mal verwenden.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Ladegerät.
Das SkyRC B6 V2 ist ein hochwertiges, mikroprozessorgesteuertes Lade-/Entladegerät mit AkkuManagement passend für alle gängigen Akkus (LiPo/LiFe/Lilon/LiHV/NiMH/NiCd/Pb).
Das Ladegerät liefert maximal 60W und 6 A Ladestrom für effizientes Laden von Akkumulatoren. Mit den
neuen Lade-Modi „AGM“ und „Cold-Charge“ für Bleiakkus wurde das Ladegerät noch vielseitiger.
Das Ladegerät wird mit 11-18V Gleichstrom betrieben und man kann damit auch LED Boxenlampen,
Motorprüfgerät, etc betreiben.
Bitte lesen Sie diese Anweisungen, Warn- und Sicherheitshinweise, bevor Sie das Ladegerät zum ersten
Mal benutzen. Ein falscher Umgang mit Akkus und Ladegeräten kann gefährlich sein, da immer die Gefahr
besteht, dass Akkus Feuer fangen und explodieren.
Bitte lesen Sie die gesamte Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie dieses
Produkt verwenden, da es ein breites Spektrum an Informationen zum Betrieb und zur Sicherheit enthält.
Oder benutzen Sie dieses Produkt bitte zusammen mit einem Spezialisten!
Robitronic SkyRC B6 V2 Seite 3
Spezielle Funktionen
Optimierte Betriebssystemsoftware
Das Ladegerät verfügt über eine AUTO-Funktion, mit der der Ladestrom während des Ladens eingestellt
wird. Bei Lithium Akkus kann dadurch ein Überladen verhindert werden, die zu einer Explosion führen
könnte. Für maximale Sicherheit wird, sobald eine Fehlfunktion erkannt wird, der Stromkreis automatisch
getrennt und ein Alarm ausgelöst. Alle Einstellungen können konfiguriert werden.
Kalibrierung der Akkuspannung (Nur für erfahrene Benutzer)
Das Ladegerät erlaubt die Kalibrierung der einzelnen Zellenspannungen unter Zuhilfenahme eines LiPo
6S Akkus. (für weitere Informationen dazu kontaktieren Sie bitte den Hersteller unter support@skyrc.cn
Speicher für die zuletzt verwendete Funktion
Das Ladegerät merkt sich die letzten Lade-/Entladeeinstellungen vor dem letzten Abschalten.
Blei Akku (PB) AGM und Kaltlademodus
Für Blei Akkus gibt es zwei weitere Lademodi: AGM-Ladung und Kaltladung.
DJI Ladeprogramm
Das Ladegerät kann Akkus für die DJI Mavic/Inspire Drohne mit dem maximalen Ladestrom von 4A laden
DC/DC Wandler
Das Ladegerät hat einen eingebauten Spannungswandler der eine Ausgangsleistung von max. 60W im
Spannungsbereich von 5-26V und 1-6A liefert.
)
Ladeprofilspeicher
Das Ladegerät kann bis zu 10 verschiedene Lade-/Entladeprofile speichern. Sie können die Daten in
Bezug auf Einstellung des Ladens oder Entladens bezüglich wiederkehrender Werte programmieren.
Diese Profile können jederzeit ohne Programmierung abgerufen werden.
Terminal Voltage Control(TVC)
Das Ladegerät ermöglicht dem Benutzer den Spannungs-Abschaltwert beim Ladenvorgang zu ändern.
(Nur für erfahrene Benutzer!)
Balancen von Einzelzellen während des Entladevorgang
Während des Entladevorgang kann das iMAX B6 V2 jede einzelne Zelle eines Lithium-Akkupacks
individuell balancieren (angleichen/abgleichen) und deren Einzelspannungen auf dem Display anzeigen.
Falls eine Zelle eine stark abweichende Spannung haben sollte, wird eine Fehlermeldung auf dem Display
angezeigt und der Lade-/ bzw. Entladevorgang automatisch gestoppt.
Integrierter Balancer
Das Ladegerät besitzt einen integrierten Balancer. Es ist nicht notwendig einen externen Balancer an das
Gerät anzuschließen.
Unterstützt verschiedene Arten von Lithium-Akkus
Das Ladegerät ist für die gängigen Arten von Lithium-Akkus ( wie z.B. LiPo, LiIon, LiFE und LIHV)
ausgelegt.
„Balance“ und „Storage“ Ladung von Lithium-Akkus
Balance Mode: Während des Prozesses der Ladung überwacht und balanciert das Ladegerät jede Zelle
der Akkupacks einzeln. Bei anormaler Spannungslage einer Zelle wird eine Fehlermeldung angezeigt und
der Prozess wird automatisch beendet.
Robitronic SkyRC B6 V2 Seite 4
Lassen Sie das Ladegerät niemals unbeaufsichtigt so lange es angeschlossen ist. Im Falle einer
Fehlersuche dieser Anleitung.
Schützen Sie den Lader vor Staub, Feuchtigkeit, Regen, Wärme, direkter Sonneneinstrahlung und
Vibrationen. Nicht fallen lassen.
Die zulässige Eingangsspannung beträgt 11-18V DC.
Die Nutzung des Laders und der Akkus sollte auf einer feuerfesten, ebenen und nicht leitenden
ablegen. Brennbares oder leicht entflammbares Material aus der Arbeitsumgebung fernhalten.
Stellen Sie sicher, dass die Akku-Spezifikationen für laden und Entladen mit den entsprechenden
durch Überladung zu Feuer führen.
Versuchen Sie niemals folgende Akkutypen zu laden oder zu entladen:
zugelassen sind.
Re-Peak-Modus von NiMH / NiCd Akkus
Im Re-Peak Modus wird der Akku mit Delta-Peak Abschaltung automatisch ein, zwei oder dreimal
nachgeladen. Dies stellt sicher das bei bestimmten Akkutypen eine vollständige Ladung erfolgt ist.
Akkuspannungsanzeige
Anzeige der Gesamtspannung, der höchsten und der niedrigsten Spannung und die Spannung jeder
einzelnen Zelle.
Innenwiderstandsmessung
Messung des Gesamtinnenwiderstand des Akku und jeder einzelnen Zelle.
Kapazitätslimit
Die Ladekapazität wird immer über den Ladestrom multipliziert mit der Zeit berechnet. Wenn die
Ladekapazität den Grenzwert überschreitet, wird der Prozess automatisch beendet. Der Benutzer kann
den max. Wert selbst einstellen.
Prozesszeit-Limit:
Sie können auch das Zeitlimit des Ladeprozesses begrenzen, um einen möglichen Defekt vorzubeugen.
Temperatur-Limit *
Chemische Reaktion der Zellen bewirken beim Laden/Entladen eine Erhöhung der Temperatur.
Wenn der Grenzwert erreicht ist, wird der Prozess beendet.
* Diese Funktion ist nur in Verbindung mit der optionalen Temperatursonde möglich, die nicht im Lieferumfang enthalten ist.
Warn- und Sicherheitshinweise
Diese sind unbedingt zu beachten. Bitte folgen Sie strikt den Anweisungen für ein Maximum an Sicherheit.
Im Falle der Nichtbeachtung kann das Ladegerät oder der Akku zerstört werden und es kann zu einem
Brand kommen.
Fehlfunktion stoppen Sie umgehend den Lade- oder Entladeprozess und folgen Sie der
Unterlage erfolgen. Niemals auf einem Autositz, Teppichboden oder ähnlichen Materialien
Anforderungen des Laders übereinstimmen. Sollte ein falsches Setup oder Programm verwendet
werden, wird das Ladegerät und der Akku eventuell beschädigt oder zerstört. Hierbei kann es
Akkus, die aus verschiedenen Typen von Zellen bestehen (einschließlich verschiedener
Hersteller).
Akkus, die bereits vollständig aufgeladen oder einfach nur etwas entladen sind .
Nicht wiederaufladbare Batterien (Explosionsgefahr).
Akkus die eine andere Ladetechnik als von NiCd, NiMH, LiPo oder Pb, Blei erfordern.
Eine defekte oder beschädigte Zelle oder Pack
Einen Akku-Pack der mit einer integrierten Ladeschaltung oder einer Schutzschaltung
ausgestattet ist.
Akkus die in einem Gerät installiert sind oder mit anderen Komponenten verbunden sind.
Akkus, die nicht ausdrücklich vom Hersteller für die Ströme die das Ladegerät liefert,
Robitronic SkyRC B6 V2 Seite 5
Bitte beachten Sie die folgenden Punkte vor dem Beginn des Ladens:
Stellen Sie sicher, dass es keine Wackelkontakte in der Ladekonfiguration gibt.
Laden:
Spannung kann Brand oder Explosion verursachen.
Entladen:
NiMH.
Haben Sie das entsprechende Programm für die Art der Zellen die Sie Laden möchten gewählt?
Haben Sie die richtige Spannung zum Laden oder Entladen eingestellt?
Haben Sie die Zellenspannung überprüft? Lithium-Akkus können parallel und in Reihe geschaltet
werden, d.h. eine 2 Zellenpackung kann 3,7 V (parallel) oder 7,4 V (in Serie) sein.
Haben Sie überprüft, dass alle Anschlüsse fest und sicher sind?
Während des Ladeprozesses wird eine bestimmte Menge an elektrischer Energie in den Akku
eingespeist. Die Ladungsmenge wird durch Multiplikation Ladestrom mit der Ladezeit berechnet.
Der maximal zulässige Ladestrom ist vom Akku-Typ und seiner Leistung abhängig und ist den
technischen Angaben des Batterieherstellers zu finden. Nur Akkus, die ausdrücklich für schnelle
Ladung zugelassen sind dürfen mit höherem Ladestrom als dem Standard-Ladestrom geladen
werden.
Schließen Sie den Akku an das Ladegerät an: rot ist Plus und schwarz ist Minus.
Voraussetzung für die Messung des Innnenwiderstandes des Akkus ist ein Ladekabel mit
ausreichenden Querschnitt und hochwertigen Steckern ( Goldkontakt ). Bei zu niedrigen
Leitungsquerschnitt und minderwertigen Steckern des Ladekabels, führt dies zu einem
verfälschten Messerergebnis.
In der Bedienungsanleitung des Akkuherstellers finden Sie die Angaben zum Ladeverfahren,
empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithium-Akkus strikt nach der
Ladeanweisung des Herstellers geladen werden.
Besondere Aufmerksamkeit sollte auf der korrekten Verbindung der Akkus liegen.
Versuchen Sie nicht, den Akku zu zerlegen oder mechanisch zu öffnen.
Beachten Sie, dass Lithium-Akkus parallel oder in Reihe geschaltet sein können.
In der Parallelschaltung wird die Akkukapazität durch Multiplizieren der
Einzelzellenkapazität mal der Anzahl der Zellen errechnet. Eine falsch eingestellte
Der Hauptzweck der Entladung ist, die Restkapazität zu entladen und die Akkuspannung auf
einen definierten Wert zu reduzieren. Wenden Sie die gleiche Aufmerksamkeit auf den
Entladevorgang wie auch dem Ladevorgang an.
Die Entladeschluss-Spannung sollte korrekt definiert und programmiert sein um Tiefentladung zu
vermeiden. Lithium-Akkus können und dürfen nicht niedriger als die minimale Spannung entladen
werden, andernfalls entsteht ein schneller Kapazitätsverlust oder ein Totalausfall der Zellen.
Im Normalfall müssen Lithium-Akkus nicht entladen werden. Beachten Sie immer die minimale
Spannung des Lithium-Akkus, um die Akkus zu schützen.
Einige Akkus verfügen über einen
Memory-Effekt. Wenn sie teilweise verwendet und wieder aufgeladen werden, bevor die ganze
Ladung entnommen wurde, nennt man das Memory-Effekt. Der Akku „erinnert“ sich an den
letzten Ladestand und wird nur den Teil dieser Kapazität das nächste Mal verwenden. Meist
treten diese Effekte bei NiCd- und NiMH-Akkus auf. NiCd neigt eher zum Memory-Effekt als
Robitronic SkyRC B6 V2 Seite 6
Menüstruktur
Robitronic SkyRC B6 V2 Seite 7
Robitronic SkyRC B6 V2 Seite 8
Bedienelemente
Akku
Type
Ladeprogramm
Beschreibung
CHARGE
Das ist das normale Ladeprogramm für Lithium-Akkus. Die
DISCHARGE
Das ist das Entladeprogramm für Lithium Akkus.
BALANCE
Beim BALANCE Ladevorgang werden die Spannung der einzelnen
restlichen Zellen kommen kann.
STORAGE
Der STORAGE Ladevorgang sollte dann verwendet werden, wenn
Zustand erfolgen, da dies zu Schädigungen der Lithium-Akkus führt.
NiMH
NiCd
CHARGE
Laden von NiMH und NiCd Akkus mit dem Ladestrom der vom
Benutzer eingegeben wird.
Tasten:
BATT/PROG / Stop Taste:
Dient zum Stoppen eines Prozesses oder zurück zum letzten Schritt/Anzeige.
DEC Taste:
Dient zur Menü-Führung und wird zur Reduzierung von Parameterwerten genutzt.
INC Taste:
Dient zur Menü-Führung und wird zur Erhöhung von Parameterwerten genutzt.
ENTER/Start Taste:
Dient zur Bestätigung von Parametern oder Parameteranzeige auf dem Display.
Um einen Parameterwert im Programm zu ändern, drücken Sie die ENTER/Start -Taste, der Wert beginnt
zu blinken. Ändern Sie den Wert durch Drücken der DEC - oder INC -Taste. Der Wert wird durch
erneutes Drücken der ENTER/Start Taste gespeichert. Wenn ein weiterer Parameterwert verändert
werden kann, dann beginnt dieser zu blinken, sobald der erste Parameterwert bestätigt wurde.
Um den Vorgang zu starten, drücken und halten Sie die ENTER/Start -Taste für 3 Sekunden.
Um den Vorgang zu stoppen oder zurück zum vorherigen Schritt oder Display zu gehen, drücken Sie
die BATT/PROG / Stop -Taste einmal.
Beim Einschalten des Ladegeräts wird automatisch das zuletzt eingestellte Ladeprogramm angezeigt. Sie
können dann alle Programme/Parameter entsprechend ändern. Wenn Sie einen identischen Akku wie
beim letzten Ladevorgang anschließen, können Sie gleich die ENTER/Start -Taste drücken.
Für die jeweiligen Akku-Typen stehen verschiedene Ladeprogramme zur Verfügung.
Abschaltung des Ladevorganges erfolgt auf Grund der Spannung
des gesamten Akku-Packs.
LiPo
LiHV
LiIon
LiFe
Robitronic SkyRC B6 V2 Seite 9
Zellen laufend überprüft und der Ladevorgang optimiert.
Das ist das empfohlene Ladeprogramm für Lithium-Akkus, da der
Ausfall einer Zelle erkannt wird und es so zu keiner Überladung der
Lithium-Akkus längere Zeit nicht verwendet werden.
Die Lagerung sollte keinesfalls im Vollgeladenen oder im leeren
Ladeprogramme
DISCHARGE
Das ist das normale Entladeprogramm für NiMH/NiCd Akkus.
RE-PEAK
Beim Re-Peak Lademodus, lädt der Lader den Akku 1-3 mal
automatisch hintereinander bis zum Spitzenwert. Dies dient zur
für eine Schnellladung "fast charges" geeignet ist
CYCLE
1-5 Zyklen eines Lade- und Entladeprogrammes sind verfügbar, um
Akkus wieder aufzufrischen.
NORMAL CHG
Ladeprogramm für Blei-Akkus
AGM CHG
Ladeprogramm für AGM-Akkus
COLD CHG
Ladeprogramm für Blei-Akkus wenn die Temperatur zwischen -20°C
bis +5°C ist.
DISCHARGE
Das ist das Entladeprogramm für Blei-Akkus.
CHARGE
Ladeprogramm zum Laden von Mavic/TB4X Akkus im normalen
Mode.
STORAGE
Programm zum Laden- oder Entladen Mavic/TB4X Akkus wenn sie
länger nicht benutzt werden.
LiPo
LiIon
LiFe
LiHV
NiCd
NiMH
PB
Nennspannung
3.7V
3.6V
3.3V
3.7V
1.2V
1.2V
2.0V
Max. Ladespannung
4.2V
4.1V
3.6V
4.35V
1.5V
1.5V
2.46V
Lagerspannung
3.8V
3.7V
3.3V
3.85V
n/a
n/a
n/a
Schnellladerate
≤1C
≤1C
≤4C
≤1C
1C-2C
1C-2C
≤0.4C
Min. Entladespannung
3.0-3.3V
2.9-3.2V
2.6-2.9V
3.1-3.4V
0.1-1.1V
0.1-1.1V
1.8V
Bestätigung das der Akku wirklich komplett geladen ist und optimal
Pb
Mavix
TB4X
Standardwerte für die verschiedenen Akku-Typen (Spannungswerte je Zelle)
Inbetriebnahme
Hier ist die detaillierte Anleitung wie das Ladegerät in Betrieb genommen wird. Alle Bildschirmanzeigen
und Eingaben beziehen sich auf die Ladung eines LiPo Akku-Packs mit 3 Zellen.
1. Anschließen

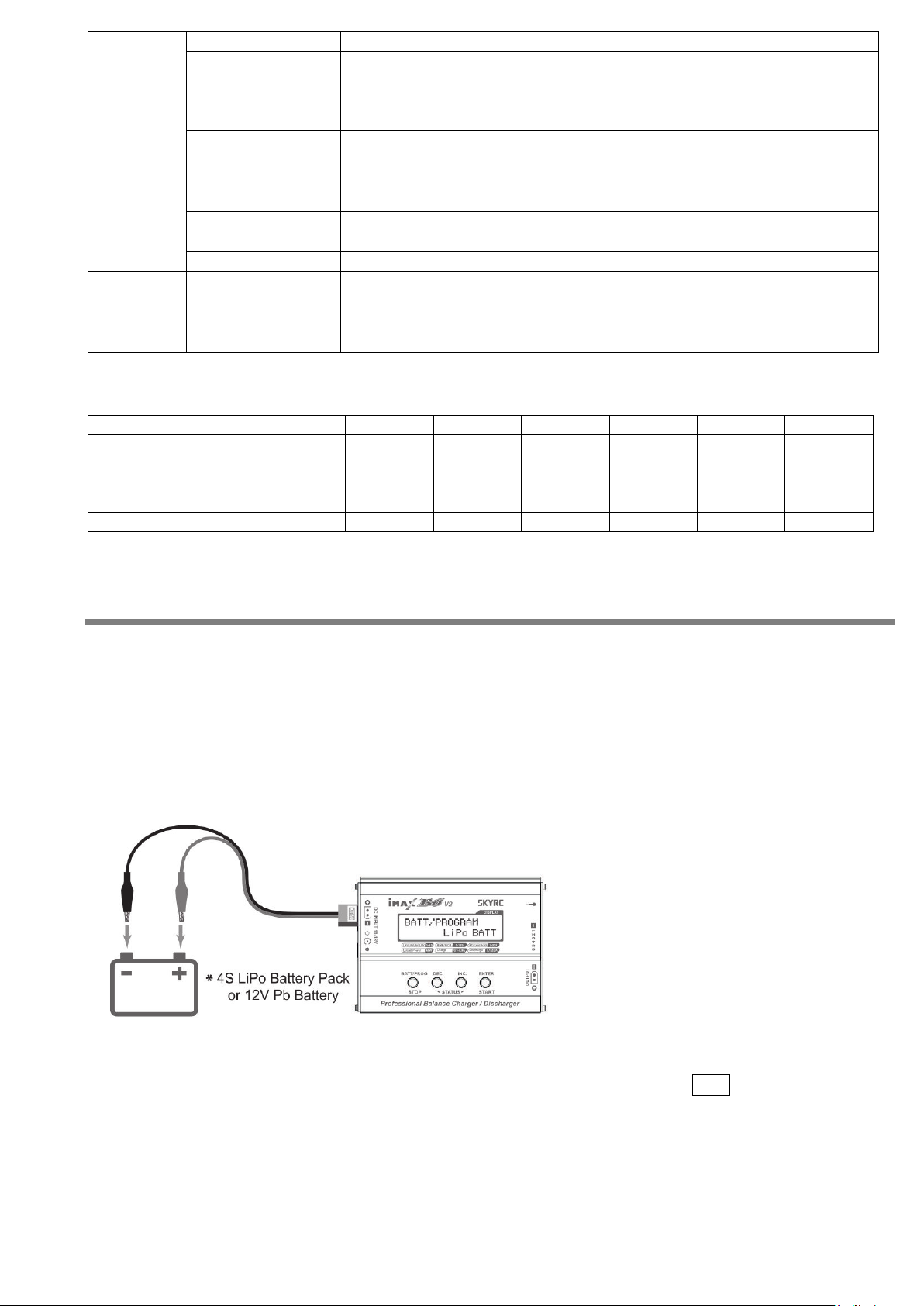

a) Anschluss an eine Stromquelle
Dieses Ladegerät ist mit einem Schaltnetzteil ausgestattet und funktioniert ausschließlich am
Stromnetz (100-240V).
b) Anschluss des Akku-Pack
Das Balancer-Kabel des Akku-Packs muss mit einem schwarzen Draht beim ꟷ an dem Ladegerät
angesteckt werden. Unbedingt auf die Polarität achten. Dann das Akku-Pack mit dem XT60 Stecker
(oder einem Adapter auf XT60) am Ladegerät anstecken.
Robitronic SkyRC B6 V2 Seite 10
3. Akku-Typ bzw. Programm auswählen
Mit den
Programme scrollen.
Durch
angezeigte
Programm ausgewählt.
(Im linken Beispiel der Akku-Typ Lithium-Polymer)
↓
4. Ladeart auswählen
M
Durch
(Im linken Beispiel die Ladeart „Balance“)
↓
5. Ladeparameter ändern
Es
Mit den
mit ENTER/Start .bestätigt werden.
↓
Nach erfolgter Auswahl des Ladestrom fängt der Wert für die Zellenanzahl an zu
blinken
mit
↓
6. Programmstart
D
Ladevorgang gestartet.
BATT/PROGRAM
LiPo BATT
LiPo BALANCE
2.0A 11.1V (3S)
LiPo BALANCE
2.0A 11.1V (3S)
LiPo BALANCE
2.0A 11.1V (3S)
LiPo BALANCE
2.0A 11.1V (3S)
Die folgende Abbildung zeigt den korrekten Anschluss eines LiPo-Akku-Pack für die Ladeart Balance.
2. Inbetriebnahme
Es wird empfohlen das weiter oben dargestellte Flussdiagramm immer bei der Hand zu haben während
man den Umgang mit dem Ladegerät lernt.
Es gibt zwei Wege um den Lader zu Konfigurieren:
(1) Es können 10 Akku-Profile gespeichert werden. Wenn die Akku-Konfiguration einmal gespeichert
wurde, muss diese nur aufgerufen werden und das Programm startet umgehend mit dem Ladevorgang.
Ein Speicherprofil bleibt erhalten, bis es wieder manuell geändert wird!
(2) Sollten Sie kein Speicherprofil verwenden wollen, kann der Lader bei jedem Start manuell konfiguriert
werden.
Nachfolgende Schritte basieren auf manuelle Einstellung
Akku-Type Lithium (LiPo/LiFe/LiIon/LiHV)
Beispiel für das Laden eines Lithium-Polymer-Akku mit der Ladeart „Balance“:
ENTER/Start
ENTER/Start
ENTER/Start
Tasten INC und DEC kann man durch die vorhandenen Akku-Typen bzw
drücken der Taste ENTER/Start wird der angezeigte Akku-Typ bzw. das
it den Tasten INC und DEC kann man durch die vorhandenen Ladearten scrollen.
drücken der Taste ENTER/Start wird die Ladeart ausgewählt.
fängt der Ladestrom an zu blinken.
Tasten INC und DEC kann der Ladestrom geändert und
. Mit den Tasten INC und DEC kann die Zellenanzahl geändert und
ENTER/Start
Robitronic SkyRC B6 V2 Seite 11
ENTER/Start .bestätigt werden.
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
urch drücken der Taste ENTER/Start für mindestens 3 Sekunden wird der
↓
ENTER/Start > 3 Sek.
Das Ladegerät überprüft den angeschlossenen Akku.
↓
R: zeigt die vom Ladegerät erkannte Anzahl von Zellen.
S: zeigt die eingestellte Anzahl von Zellen.
Wenn die beiden Werte nicht gleich sind
gelangt man wieder zur Auswahl der Ladeart.
Durch drücken von ENTER/Start beginnt der Ladevorgang.
↓
7a. Anzeige Ladestatus bei einem Akku
Während des Laden wird der aktuelle Status des Ladevorganges angezeigt.
Angezeigt wird der Ladezustand in % (Grafisch und absoluter Wert), die
Akkuspannung, der aktuelle Ladestrom und abwechselnd die Ladedauer bzw. die
geladene Kapazität.
Verschiedene Informationen während des Laden
Während des Laden
werden.
Anzeige des aktuellen Ladestatus. Angezeigt wird der Ladezustand in % (Grafisch
und absoluter Wert), die Akkuspannung, der aktuelle Ladestrom und abwechselnd die
Ladedauer bzw. die geladene Kapazität
Anzeige des aktuellen Ladestatus. Angezeigt wird der Ladezustand in % (Grafisch
und absoluter Wert), die Akkuspannung, der aktuelle Ladestrom und abwechselnd die
Ladedauer bzw. die geladene Kapazität
↓
Bei Verwendung des Balancerboard wird die Spannung jeder Zelle des Akkupacks
angezeigt.
↓
Anzeige der aktuellen Ladeart, des eingestellten Ladestromes und die Zellenanzahl
des Akkupacks.
↓
Abschaltspannung bei der der Ladevorgang beendet wird.
↕
↓
Abschaltspannung bei der der Ladevorgang beendet wird.
↕
Anzeige der externen und internen Temperatur. Zur Anzeige der externen
Temperatur benötigen Sie einen optionalen Temperaturfühler.
↕
Temperatur bei deren Überschreiten der Ladevorgang abgebrochen wird.
↕
Status der Sicherheitsabschaltung für die maximale Ladedauer und die eingestellte
Zeitdauer in Minuten.
↕
Status der Sicherheitsabschaltung für die maximale Kapazität, die geladen wird, und
die eingestellte Kapazität in mAh
8. Ladevorgang abbrechen
Der Ladevorgang kann jederzeit durch Drücken der Taste BATT/PROG / Stop abgebrochen werden.
BATTERY CHECK
. . . . . . . .
R: 3SER S: 3SER
CANCEL(STOP)
R: 3SER S: 3SER
CONFIRM(ENTER)
43% 11.45V
1.5A 01228mAh
43% 11.45V
1.5A 00:48:12
3.90 3.90 3.90 V
43% 11.45V
C 1.5A 00448mAh
LiPo BALANCE
0.7A 11.1V(3S)
End Voltage
12.60V(3S)
43% 11.45V
C 1.5A 00:48:12
Safety Timer
ON 200min
Capacity Cut-Off
ON 5000mAh
IN Power Voltage
11.7V
Ext.Temp: --C
Int.Temp: 32C
Temp Cut-Off
50C/122F
BATT/PROG / Stop drücken. Dadurch
ENTER/Start
können mit den Tasten INC und DEC verschiedene zusätzliche Informationen angezeigt
INC
INC
DEC
DEC
DEC
DEC
DEC
DEC
DEC
Robitronic SkyRC B6 V2 Seite 12
9. Ladevorgang beendet
Das Ende des Ladevorganges wird durch einen Signalton angezeigt.
Vergewissern Sie sich vor dem Start des Ladevorganges, dass Sie einen NiMH- oder NiCd-
zu einem Brand des Lithium-Akkus führen.
3. Akku-Typ bzw. Programm auswählen
(Im linken Beispiel der Akku-Typ NiMH)
4. Ladeprogramm auswählen
(Im linken Beispiel das Ladeprogramm „Charge“)
5. Ladeparameter ändern
mit ENTER/Start .bestätigt werden.
6. Programmstart
Ladevorgang gestartet.
↓
Das Ladegerät überprüft den angeschlossenen Akku.
↓
7. Anzeige Ladestatus bei einem Akku
Angezeigt wird der Ladestrom, die Akkuspannung und abwechselnd die Ladedauer
3. Akku-Typ bzw. Programm auswählen
(Im linken Beispiel der Akku-Typ NiMH)
4. Ladeprogramm auswählen
(Im linken Beispiel das Ladeprogramm „Re-Peak“)
5. Ladeparameter ändern
BATT/PROGRAM
NiMH BATT
NiMH CHARGE
CURRENT 2.0A
NiMH CHARGE
CURRENT 2.0A
NiMH CHARGE
CURRENT 2.0A
BATTERY CHECK
. . . . . . . .
NiMH 2.0A 5.42V
CHG 00024mAh
NiMH 2.0A 5.42V
CHG 00:00:45
BATT/PROGRAM
NiMH BATT
NiMH RE-PEAK
2
NiMH RE-PEAK
2
Akkutype NiMH/NiCd
Das Ladegerät bietet für diese Akku-Typen die Ladeprogramme „Charge“ und „Re-Peak“ an.
Akku angeschlossen haben. Das Laden eines Lithium-Akkus mit diesen Einstellungen kann
Beispiel für das Laden eines NiMH-Akku mit der Ladeart „Charge“:
Mit den Tasten INC und DEC kann man durch die vorhandenen Akku-Typen bzw.
Programme scrollen. Durch drücken der Taste ENTER/Start wird der angezeigte Akku-Typ
↓ ENTER/Start
↓ ENTER/Start
bzw. das angezeigte Programm ausgewählt.
Mit den Tasten INC und DEC kann man durch die vorhandenen Ladeprogramme
scrollen. Durch drücken der Taste ENTER/Start wird das Ladeprogramm ausgewählt.
Es fängt der Ladestrom an zu blinken.
Mit den Tasten INC und DEC kann der Ladestrom geändert und
↓ ENTER/Start
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
ENTER/Start > 3 Sek.
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der
bzw. die geladene Kapazität.
Beispiel für das Laden eines NiMH-Akku mit der Ladeart „Re-Peak“:
Mit den Tasten INC und DEC kann man durch die vorhandenen Akku-Typen bzw.
Programme scrollen. Durch drücken der Taste ENTER/Start wird der angezeigte Akku-Typ
↓ ENTER/Start
bzw. das angezeigte Programm ausgewählt.
Mit den Tasten INC und DEC kann man durch die vorhandenen Ladeprogramme
↓ ENTER/Start
Robitronic SkyRC B6 V2 Seite 13
scrollen. Durch drücken der Taste ENTER/Start wird das Ladeprogramm ausgewählt.
↓ ENTER/Start
Es fängt die Anzahl der Zyklen an zu blinken. Mit den Tasten INC und DEC kann die
Anzahl der Zyklen geändert und mit ENTER/Start .bestätigt werden.
6. Programmstart
Ladevorgang gestartet.
↓
Das Ladegerät überprüft den angeschlossenen Akku.
↓
7. Anzeige Ladestatus bei einem Akku
Angezeigt wird der Ladestrom, die Akkuspannung und abwechselnd die Ladedauer
3. Akku-Typ bzw. Programm auswählen
(Im linken Beispiel der Akku-Typ NiMH)
4. Ladeprogramm auswählen
(Im linken Beispiel das Ladeprogramm „Cycle“)
5. Ladeparameter ändern
Es fängt die Anzahl der Zyklen an zu blinken. Mit den Tasten INC und DEC kann die
6. Programmstart
Ladevorgang gestartet.
↓
Das Ladegerät überprüft den angeschlossenen Akku.
↓
7. Anzeige Ladestatus bei einem Akku
Angezeigt wird der Ladestrom, die Akkuspannung und abwechselnd die Ladedauer
Discharge/Entladen
NiMH RE-PEAK
2
BATTERY CHECK
. . . . . . . .
NiMH 2.0A 5.42V
RPC 00024mAh
NiMH 2.0A 5.42V
RPC 00:00:45
BATT/PROGRAM
NiMH BATT
NiMH CYCLE
CHG>DCHG 1
NiMH CYCLE
CHG>DCHG 1
NiMH CYCLE
CHG>DCHG 1
NiMH RE-PEAK
2
BATTERY CHECK
. . . . . . . .
NiMH 2.0A 5.42V
C/D 00024mAh
NiMH 2.0A 5.42V
C/D 00:00:45
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
ENTER/Start > 3 Sek.
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der
bzw. die geladene Kapazität.
Beispiel für das Laden eines NiMH-Akku mit der Ladeart „Cycle“:
Mit den Tasten INC und DEC kann man durch die vorhandenen Akku-Typen bzw.
Programme scrollen. Durch drücken der Taste ENTER/Start wird der angezeigte Akku-Typ
↓ ENTER/Start
bzw. das angezeigte Programm ausgewählt.
↓ ENTER/Start
↓ ENTER/Start
ENTER/Start > 3 Sek.
Mit den Tasten INC und DEC kann man durch die vorhandenen Ladeprogramme
scrollen. Durch drücken der Taste ENTER/Start wird das Ladeprogramm ausgewählt.
Es fängt die Art des Zyklus an zu blinken. Mit den Tasten INC und DEC kann
CHG/DCHG oder DCHG/CHG eingestellt und mit ENTER/Start .bestätigt werden.
Anzahl eingestellt und mit ENTER/Start .bestätigt werden.
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der
bzw. die geladene Kapazität.
Je nach Zyklus blinkt das „C“ für Charge/Laden oder das „D“ für
Robitronic SkyRC B6 V2 Seite 14
Verschiedene Informationen während des Laden
M
Anzeige des aktuellen Ladestatus. Angezeigt wird der Ladezustand in % (Grafisch
und
die Ladedauer bzw. die geladene Kapazität
↕
Status der Sicherheitsabschaltung für die maximale Ladedauer und die eingestellte
Zeitdauer in Minuten.
↕
Status der Sicherheitsabschaltung für die maximale Kapazität, die geladen wird,
und die eingestellte Kapazität in mAh
↕
Eingangsspannung
↕
Anzeige der externen und internen Temperatur. Zur Anzeige der externen
Temperatur benötigen Sie einen optionalen Temperaturfühler.
↕
Temperatur bei deren Überschreiten der Ladevorgang abgebrochen wird.
8. Ladevorgang abbrechen
Der Ladevorgang kann jederzeit durch Drücken der Taste BATT/PROG / Stop abgebrochen werden.
9. Ladevorgang beendet
Das Ende des Ladevorganges wird durch einen Signalton angezeigt.
NiMH Sensitivity
D.Peak 4mV/CELL
Safety Timer
ON 200min
Capacity Cut-Off
ON 5000mAh
IN Power Voltage
11.7V
Ext.Temp: --C
Int.Temp: 32C
Temp Cut-Off
50C/122F
it den Tasten INC und DEC können zusätzliche Informationen angezeigt werden.
INC / DEC
INC / DEC
absoluter Wert), die Akkuspannung, der aktuelle Ladestrom und abwechselnd
INC / DEC
INC / DEC
INC / DEC
Robitronic SkyRC B6 V2 Seite 15
Akkutype Blei-Akku
3. Akku-Typ bzw. Programm auswählen
(Im linken Beispiel der Akku-Typ Pb Batt)
4. Ladeprogramm auswählen
(Im linken Beispiel das Ladeprogramm „Normal Charge“)
Es fängt der Ladestrom an zu blinken. Mit den Tasten INC und DEC kann der
↓ ENTER/Start
Nach erfolgter Auswahl des Ladestrom fängt der Wert für die Akku-Spannung an
12.0V geändert und mit ENTER/Start .bestätigt werden.
↓
6. Programmstart
Ladevorgang gestartet.
Das Ladegerät überprüft den angeschlossenen Akku.
↓
7. Anzeige Ladestatus
BATT/PROGRAM
Pb BATT
Pb NORMAL CHG
2.0A 12.0V
Pb NORMAL CHG
2.0A 12.0V
Pb NORMAL CHG
2.0A 12.0V
Pb NORMAL CHG
2.0A 12.0V
BATTERY CHECK
. . . . . . . .
P12 0.6A 14.40V
NOR CHG 00142mAh
P12 0.6A 14.40V
NOR CHG 00:12:42
Das Ladegerät bietet für Blei-Akkus mit 6V oder 12V die Ladeprogramme „Normal Charge“, „AGM
Charge“ und „Cold Charge“ an.
Blei-Akkus sind nicht Schnellladefähig und sollten daher nur mit einem Zehntel der Kapazität geladen
werden. Beispielsweise soll ein 20Ah Blei-Akku nur mit max. 2A geladen werden.
Beachten Sie die Bedienungsanleitung Ihres Akkus bezüglich des empfohlenen Ladestromes.
Beispiel für das Laden eines Blei-Akkus mit der Ladeart „Normal Charge“:
Mit den Tasten INC und DEC kann man durch die vorhandenen Akku-Typen bzw.
Programme scrollen. Durch drücken der Taste ENTER/Start wird der angezeigte Akku-Typ
↓ ENTER/Start
↓ ENTER/Start
bzw. das angezeigte Programm ausgewählt.
Mit den Tasten INC und DEC kann man durch die vorhandenen Ladeprogramme
scrollen. Durch drücken der Taste ENTER/Start wird das Ladeprogramm ausgewählt.
Ladestrom geändert und mit ENTER/Start .bestätigt werden.
zu blinken. Mit den Tasten INC und DEC kann die Akku-Spannung zwischen 6.0V und
ENTER/Start
↓ ENTER/Start > 3 Sek.
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der
Angezeigt wird die eingestellte Akku-Spannung (P6 oder P12), der Ladestrom, die
Akkuspannung und abwechselnd die Ladedauer bzw. die geladene Kapazität.
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
Robitronic SkyRC B6 V2 Seite 16
DJI Akku Programm
Tool Kit auswählen
Mit den Tasten
Programme scrollen. Durch drücken der Taste
bzw. das angezeigte Programm ausgewählt.
(Im linken Beispiel das Tool Kit, in dem die DJI Mavic)
Ladeprogramm auswählen
Mit den Tasten
scrollen. Durch drücken der Taste
(Im linken Beispiel das Ladeprogramm „DJI DRONE BATT Mavic“)
Es fängt der Ladestrom an zu blinken. Mit den Tasten INC und DEC kann der
Ladestrom geändert
Durch drücken der Taste
Ladevorgang gestartet.
Anzeige Ladestatus bei einem Akku
Während des Laden
Angezeigt wird der Ladezustand in % (Grafisch und absoluter Wert), die
Akkuspannung, der aktuelle Ladestrom und abwechselnd die Ladedauer bzw. die
geladene Kapazität.
BATT/PROGRAM
TOOL KITS
DJI DRONE BATT
Mavic
Mavic CHARGE
BEVOR CHARGING
Mavic CHARGE
TURN ON BATTERY
FULL 12.61V
0.0A 00:48:12
50% 10.20V
C 2.0A 00301mAh
Das Ladegerät bietet für Drohnenakkus für die DJI Mavic und TB4X 2 Ladeprogramme an:
„Charge“ und „Storage“.
Einmal den Power-Knopf drücken.
Dann ein zweites mal für
mindestens 2 Sekunden drücken.
Das Mavic Ladekabel ist nicht im Lieferumfang beinhaltet.
Beispiel für das Laden eines Akkus für die DJI Mavoic Drohne“:
INC und DEC kann man durch die vorhandenen Tool Kits bzw.
↓ ENTER/Start
INC und DEC kann man durch die vorhandenen Tool-Kit Optionen
↓ ENTER/Start
und mit ENTER/Start .bestätigt werden.
ENTER/Start wird das gewünschte Toolkit ausgewählt.
ENTER/Start wird das angezeigte Tool-Kit
↓ ENTER/Start > 3 Sek
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
ENTER/Start für mehr als 3 Sekunden wird der
wird der aktuelle Status des Ladevorganges angezeigt.
Robitronic SkyRC B6 V2 Seite 17
DC/DC Wandler
Tool Kit auswählen
Mit den Tasten
Programme scrollen. Durch drücken der Taste
bzw. das angezeigte Programm ausgewählt.
(Im linken Beispiel das Tool Kit, DC/DC CONVERTER)
Programm auswählen
Mit den Tasten
scrollen. Durch drücken der Taste
(Im linken Beispiel das Ladeprogramm „
Es fängt die Spannung an zu blinken. Mit den Tasten INC und DEC kann die
Ausgangsspannung
Es fängt der Strom an zu blinken. Mit den Tasten INC und DEC kann der maximal
erlaubte
↓
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der DC/DC
Wandler aktiviert und es steht die Ausgangsspannung zur Verfügung.
Anzeige DC/DC Wandler
Während des
BATT/PROGRAM
TOOL KITS
DC/DC CONVERTER
U=0.0V I=0.0A
DC/DC CONVERTER
U=5.0V I=1.0A
DC/DC CONVERTER
U=11.0V I=0.5A
U=10.9V I=0.5A
POWER=6W
Das Ladegerät hat einen integrierten Spannungswandler eingebaut. Ein Spannungswandler ist eine
elektronische Schaltung, die eine variable Eingangsspannung in eine regelbare Ausgangsspannung
umwandelt.
Der Eingangsspannungsbereich ist 11-18V.
Der Ausgangsspannungsbereich ist 5-26V.
Der Ausgangsstrom 1-6A bei max. 60 Watt Ausgangsleistung.
INC und DEC kann man durch die vorhandenen Tool Kits bzw.
ENTER/Start wird das angezeigte Tool-Kit
↓ ENTER/Start
↓ ENTER/Start
↓ ENTER/Start
ENTER/Start
↓ ENTER/Start > 3 Sek
INC und DEC kann man durch die vorhandenen Tool-Kit Optionen
ENTER/Start wird das gewünschte Toolkit ausgewählt.
DC/DC CONVERTER“)
und mit ENTER/Start .bestätigt werden.
Strom eingestellt und mit ENTER/Start .bestätigt werden.
aktivierten DC/DC Wandler wird dessen Status angezeigt.
Robitronic SkyRC B6 V2 Seite 18
Speicherplatzverwaltung auswählen
Freier Speicherplatz
Einzelnen Speicherplatz auswählen
Mit den Tasten
werden
Durch drücken der Taste
Akku-Type wählen
Um den Akku
Mit den Tasten
Durch
↓ ENTER/Start
Akku-Spannung wählen
Um die Akku
Mit den Tasten
Durch erneutes drücken der Taste
ausgewählt.
Ladestrom wählen
Um den Ladestrom zu ändern Taste
den Tasten
erneutes drücken der Taste ENTER/Start wird der angezeigte Ladestrom ausgewählt.
Entladestrom wählen
Um den
Mit den Tasten
Durch erneutes drücken der Taste
ausgewählt.
Entladespannung wählen
Um die Entladespannung zu ändern Taste
Mit den Tasten
Durch erneutes drücken der Taste
ausgewählt.
BATT/PROGRAM
BATT MEMORY
[ BATT MEMORY 1]
C:2.0A
[ BATT MEMORY 1]
LiPo 11.1V(3S)
[ BATT MEMORY 1]
ENTER SET->
BATT VOLTAGE
7.4V(2S)
CHARGE CURRENT
2.0A
DISCHG CURRENT
1.0A
DISCHG VOLTAGE
3.2V/CELL
Profilspeicher
Das Ladegerät kann bis zu 10 Profile speichern. Diese können abgerufen werden, ohne die Akku-Type
und die Ladeparameter nochmals manuell einzugeben. Wenn Sie Parameter ändern möchten drücken Sie
Taste ENTER/Start . Nachdem die Anzeige der Speicherplatznummer zu blinken beginnt können Sie
mit INC oder DEC Werte ändern und mit nochmaligen Drücken von Taste ENTER/Start diese
speichern.
1) Anlegen/Ändern von Speicherplätzen
In den folgenden Beispielen dient ein LiPo-Akku mit 2S (7.4V) als Vorlage.
INC und DEC kann der gewünschte Speicherplatz 1 bis 10 auswählt
Belegter Speicherplatz
. Der aktuell gewählte Speicherplatz blinkt.
ENTER/Start wird der angezeigte Speicherplatz ausgewählt.
↓ ENTER/Start
↓ ENTER/Start
↓ ENTER/Start
-Typ zu ändern Taste ENTER/Start drücken (die Anzeige blinkt nicht).
INC und DEC kann der gewünschte Akku-Type geändert werden.
erneutes drücken der Taste ENTER/Start wird der Akku-Typ ausgewählt.
-Spannung zu ändern Taste ENTER/Start drücken (die Anzeige blinkt nicht).
INC und DEC kann die gewünschte Akku-Spannung gewählt werden.
ENTER/Start wird die angezeigte Akku-Spannung
ENTER/Start drücken (die Anzeige blinkt nicht). Mit
INC und DEC kann der gewünschte Ladestrom geändert werden. Durch
Entladestrom zu ändern Taste ENTER/Start drücken (die Anzeige blinkt nicht).
INC und DEC kann der gewünschte Entladestrom geändert werden.
↓ ENTER/Start
ENTER/Start wird der angezeigte Entladestrom
↓ ENTER/Start
Robitronic SkyRC B6 V2 Seite 19
INC und DEC kann die gewünschte Entladespannung geändert werden.
ENTER/Start wird die angezeigte Entladespannung
ENTER/Start drücken (die Anzeige blinkt nicht).
Ladeabschaltspannung wählen
Um die Ladeabschaltspannung zu ändern Taste
nicht). Mit den Tasten
geändert werden. Durch erneutes drücke
Ladeabschaltspannung ausgewählt
↓ ENTER/Start
Das Ladegerät überprüft den angeschlossenen Akku.
↓
Das Programm wird gespeichert, die Punkte zeigen den Speicherfortschritt an.
↓
Anzeige der gespeicherten Parameter
Der gewählte Speicherplatz blinkt,
Zellenanzahl/Spannung und der Ladestrom.
↓
Durch drücken der Taste ENTER/Start für mehr als 1 Sekunden wird der
Speicherplatz ausgewählt.
Anzeige der Parameter des gewählten Ladeprogramm.
Akku
↓
Durch drücken der Taste ENTER/Start für mehr als 3 Sekunden wird der
Ladevorgang gestartet.
Speicherplatzverwaltung auswählen
Belegter Speicherplatz
Einen belegten Speicherplatz auswählen
↓
Durch drücken der Taste ENTER/Start von mehr als 1 Sekunde wird der angezeigte
Speicherplatz ausgewählt.
Anzeige der Parameter des gewählten Ladeprogramm.
Akku-Type, Ladeart, Ladestrom, Zellenanzahl/Spannung.
↓ ENTER/Start > 3 Sek.
Menüpunkt
Auswahl
Beschreibung
ON/OFF
(1
Beim Starten des Ladevorganges beginnt der interne
Timer
Überladung, im Falle, das der Akku defekt ist oder
aufgrund anderer Umstände im Ladekreis die den
Lader nicht erkennen lassen dass der Akku voll ist
schaltet der Lader nach der Zeit ab.
ON/OFF
(100
Diese Programm legt die maximale Ladekapazität für
den Ladevorgang des
Peak
abgelaufen sein
Ladevorgang,
erreicht ist.
ON/OFF
(20°C
68°F
Einstellung der Temperatur bei derem Überschreiten
der Ladevorgang abgebrochen wird.
TVC=YOUR RISK!
4.20V
SAVE PROGRAM
ENTER
SAVE PROGRAM
SAVE
[ BATT MEMORY 1]
LiPo 11.1V(3S)
LiPo BALANCE
0.7A 11.1V(3S)
BATT/PROGRAM
BATT MEMORY
[ BATT MEMORY 1]
C:2.0A
[ BATT MEMORY 1]
LiPo 11.1V(3S)
LiPo BALANCE
0.7A 11.1V(3S)
Safety Timer
ON 120Min
Capacity Cut-Off
ON 5000mAh
Temp Cut-Off
ON 50C 122F
ENTER/Start drücken (die Anzeige blinkt
INC und DEC kann die gewünschte Ladeabschaltspannung
n der Taste ENTER/Start wird die angezeigte
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung!
ENTER/Start > 1 Sek.
-Type, Ladeart, Ladestrom, Zellenanzahl/Spannung.
ENTER/Start > 3 Sek.
2) Abrufen von Speicherplätzen
Mit den Tasten INC und DEC kann der gewünschte Speicherplatz 1 bis 10 auswählt
werden. Der aktuell gewählte Speicherplatz blinkt.
ENTER/Start > 1 Sek.
angezeigt werden der Akku-Typ, die
– 720 Min)
-50000 mAh)
zu laufen. Dies dient als Schutz vor
erreicht sein und auch der Timer nicht
Robitronic SkyRC B6 V2 Seite 20
-80°C
-176°F)
Systemeinstellungen
Akkus fest. Sollte weder Delta
, beendet das Ladegerät den
wenn die eingestellte Kapazität
Celsius/Fahrenheit
Einheit der Temperaturanzeige
1-60Min
Pause zwischem dem Lade- und Entladezyklus zur
Abkühlung des Akkus im Zyklen
Standard: 4mV/Zelle
(5
Programm nur für NiMH/NiCd Akkus. Wird der Delta
Peak Wert der eingestellt wurde erreicht, zeigt Ihnen
der Lader an, dass der Akku komplett geladen
wurde.
ON/OFF
Key Beep: Signalton ertönt immer beim Berühren
von Tasten als Bestätigung der Aktion.
Buzzer: Ton oder Melodie geben Alarm wenn
Prozesse fertig sind oder falsch eingestellt wurden.
10-12V
Bei unterschreiten der Versorgungsspannung erfolgt
eine Warnung.
Drücken Sie ENTER/Start für mehr als 1 Sekunde um
alle Parameter auf Werkseinstellung zurück zu
setzen.
Anzeige der aktuellen Hard- und Firmware Version.
Akku-Messfunktion auswählen
Es werden die Spannungen der einzelnen Zellen angezeigt.
↕ INC / DEC
Es wird die gesamte Spannung des Akku-Packs und die Spannung der Höchsten
bzw. niedrigsten Einzelzelle
Widerstandsmessfunktion auswählen
Der Messvorgang wird durch die ENTER/Start gestartet
Es werden die Innenwiderständer der einzelnen Zellen angezeigt.
↕ INC / DEC
Es wird der gesamte Innenwiderstand des Akku-Packs angezeigt.
Temperature Unit
Celsius
Rest Time
CHG/DCHG 10Min
NiCd Sensitivity
D.Peak 4mV
NiMH Sensitivity
D.Peak 4mV
Key Beep OFF
Buzzer ON
DC Input Low
Cut-Off 11.0V
Load Factory Set
ENTER
Version
HW:1.00 SW:1.03
BATT/PROGRAM
BATT METER
3.698 V 3.686 V
3.691 V 0.000 V
MAIN: 11.08V
H:3.698 L:3.687V
BATT/PROGRAM
BATT RESISTANCE
4.0 4.0mΩ
3.7 8.6mΩ
Total: 20.3mΩ
-15mV/Zelle)
-Modus.
Messfunktion Akku-Spannung
Messung der Akku-Spannungen
Sie können sich die Gesamtspannung, die höchste, niedrigste und Einzelzellen-Spannung anzeigen
lassen.
Verbinden Sie hierzu das Ladekabel und das Balancer-Kabel mit dem Akku und dem Ladegerät .
Als Beispiel dient ein LiPo 4S Akku
↓ ENTER/Start
Messfunktion Akku-Innenwiderstand
Anzeige des gesamten Innenwiderstandes und den jeder einzelnen Zelle.
Verbinden Sie hierzu das Ladekabel und, wenn vorhanden, das Balancerkabel mit dem Akku und dem
Ladegerät.
Als Beispiel dient ein LiPo 4S Akku
↓ ENTER/Start
Robitronic SkyRC B6 V2 Seite 21
Akku verpolt (Plus mit Minus vertauscht)
Akkuverbindung unterbrochen
Akku-Spannung falsch
Die Spannung einer Zelle des Akku-Pack ist zu hoch.
Falsche Akku-Type eingestellt.
Eingangsspannung > 18V
Eingangsspannung < 11V
Interne Temperatur des Gerätes ist zu hoch.
Akku-Temperatur ist zu hoch.
Akku-Kapazität übersteigt das Maximum des Wertes der im Lader eingegeben
Ladezeit ist länger als die maximale Ladezeit die für diesen Akku eingegeben
Lieferumfang
SkyRC B6 V2
Handbuch
DC Stromkabel
Dean Ladekabel
Blanko Ladekabel
Empfohlenes Zubehör
Tamiya Ladekabel
Dean Ladekabel
4/5mm Stecker
SK600023-14
EC3 Ladekabel
Temperatur-Sensor
Versorgungsspann
ung:
DC
Anzeige:
LCD 2x16Zeichen, blau
Bedienelemente:
4 Tasten
Gehäusematerial:
Aluminium
Abmessungen:
115x84x31mm
Gewicht:
238g
Anschlüsse:
1x XH Balancer Buchse
REVERSE POLARITY
CONNECTION BREAK
CELL NOT MATCH
VOLT ERROR
CELL VOLT ERROR
WRONG BATT TYPE
SUPLLY VOLT
TOO HIGH
SUPLLY VOLT
TOO LOW
INTERNAL TEMP
TOO HI
BATT TEMPERATURE
TOO HIGH
OVER CHARGE
CAPACITY LIMIT
OVER TIME LIMIT
Warn- und Fehlermeldungen
SK600023-12
wurde.
wurde.
SK600023-15
Ladekabel für 2S Lipo
SK600023-13
Lieferumfang
SK600040-01
Robitronic SkyRC B6 V2 Seite 22
Spezifikationen
1x Akku-Anschluss XT-60
1x Temperatursensor
1x DC Buchse
Ladespannung:
NiMH/NiCD: Delta Peak
Pc Cold: 2.45 V/Cell
Balancer-Strom:
300mA/Zelle
Spannungsbereich:
0.1 bis 26.1V/Zelle
Akku-Typen/Zellen
LiPo/LiHV/LiFe/LiIon: 1-6 Zellen
Ladestrom:
0.1A bis 6.0A
DJI Mavic/TB4X: 4A
Sicherheits-Timer:
1 – 720 Minuten
Ladeleistung:
60W maximum
Kapazitätsbereich:
100 – 50000 mAh
Lademethoden:
Lithium Akkus: CC/CV
Pb: CC/CV und Float
Speicherplätze für
10
Entladestrom:
0.1A – 2.0A
Balance Cells
Entladeleistung:
5W
1x XT-60 Eingang
LiPo: 4.18-4.25V/Zelle
LiHV: 4.25-4.35V/Zelle
LiFe: 3.58-3.70V/Zelle
LiIon: 4.08-4.20V/Zelle
Pb Normal: 2.4V/Cell
Pb AGM: 2.45V/Cell
NiMH/NiCd: 6-8 Zellen
Pb: 6/12V
NiMH/NiCd: Delta Peak
Ladeprogramme:
Robitronic SkyRC B6 V2 Seite 23
Konformitätserklärung
Test Standards
Title
Result
EN 55014-1:2017
Electromagnetic compatibility
Requirements for Household Appliances, electric tools, and similar
apparatus –Part 1: Emission
Conform
EN 55014-2:2015
Electromagnetic compatibility
Requirements for Household Appliances, electric tools, and similar
apparatus – Part 2: Immunity- Product family standard
Conform
Test Standards
Title
Result
FCC Rules Part 15 Subpart B
Unintentional Radiators
Conform
FCC-Hinweis
Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden
Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper installiert und betrieben werden.
Haftungsausschluss
Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen bei Verwendung
fehlerhaftem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
Hiermit erklärt der Hersteller, dass sich das Ladegerät SkyRC B6 V2 in Übereinstimmung mit den
grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinien befindet
sowie FCC Part 15 Subpart B: 2010.
EU Richtlinie:
Das Produkt wurde getestet und erfüllt folgende technische Standards:
FCC Vorschriften
zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
(2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die
einen unerwünschten Betrieb verursachen können.
Der Hersteller haftet nicht für Radio- oder Fernsehstörungen, die durch nicht autorisierte Änderungen
oder Änderungen an diesem Gerät verursacht werden. Durch solche Änderungen oder Änderungen
kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen.
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B
gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz vor
schädlichen Interferenzen in einer Wohninstallation.
Dieses Gerät erzeugt, verwendet und strahlt Radiofrequenzenergie aus und kann, wenn es nicht gemäß
den Anweisungen installiert und verwendet wird, Störungen der Funkkommunikation verursachen. Es
kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Interferenzen
auftreten. Wenn dieses Gerät schädliche Interferenzen beim Radio- oder Fernsehempfang verursacht,
was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen,
die Interferenz durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:
- Richten Sie die Empfangsantenne neu aus.
- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
- Schließen Sie das Gerät an eine Steckdose an, deren Stromkreis sich von dem des Empfängers
unterscheidet.
- Wenden Sie sich an den Händler oder einen erfahrenen Radio- / Fernsehtechniker.
Zur Einhaltung der FCC-Richtlinien für Hochfrequenzstrahlung sollte dieses Gerät mit einem
Rechtliches
des Produktes zu keiner Zeit vom Hersteller überwacht werden kann, übernimmt der Hersteller keinerlei
Haftung für Schäden, Kosten und/oder Verluste, die sich aus falscher Verwendung und/oder
Robitronic SkyRC B6 V2 Seite 24
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll.
Ist das Produkt am Ende seiner Lebensdauer, so entsorgen Sie dieses gemäß den geltenden
Hausmüll ist verboten.
Batterien / Akkus
Als Endverbraucher sind Sie gesetzlich zur Rückgabe aller leeren/ defekten Batterien und Akkus
oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsorgung über den
verpflichtet (Batterieverordnung). Eine Entsorgung über den Hausmüll ist verboten!
Schadstoffhaltige Batterien/Akkus sind mit Symbolen gekennzeichnet, die auf das Verbot der
Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall
sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.
Ihre leeren/defekten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde
Robitronic SkyRC B6 V2 Seite 25
Technische Änderungen sowie Änderungen in Ausstattung und Design vorbehalten.
Importeur / Imported by:
www.robitronic.com
Hersteller / Manufactured by:
Email:info@skyrc.cn www.skyrc.com
Robitronic Electronic Ges.m.b.H.
Pfarrgasse 50, 1230 Wien
Österreich
Tel.:+43 (0)1-982 09 20
Fax.: +43 (0)1-982 09 21
4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan,
SKYRC Technology Co., Ltd.
Baoan District, Shenzhen 518110, China
T:0755-83860222-830 F:0755-81702090
Robitronic SkyRC B6 V2 Seite 26
Loading...
