Page 1

Metalúrgica Skymsen Ltda.

Rodovia Ivo Silveira 9525

Volta Grande

88355-202 Brusque/SC/Brasil

www.skymsen.com - Fone: +55 47 3211 6000

CNPJ: 82.983.032/0001-19 - IE 250.064.537

69681.4 - PORTUGUÊS

Data de Revisão: 01/03/2024

- ALÉM DESTE EQUIPAMENTO, FABRICAMOS UMA LINHA COMPLETA DE EQUIPAMENTOS. CONSULTE SEU REVENDEDOR.

- ESTE PRODUTO CONTA COM ASSISTÊNCIA TÉCNICA, REPRESENTANTES E REVENDEDORES EM TODO TERRITÓRIO NACIONAL.

- DEVIDO À CONSTANTE EVOLUÇÃO DOS NOSSOS PRODUTOS, AS INFORMAÇÕES AQUI CONTIDAS PODEM SER MODIFICADAS SEM AVISO PRÉVIO.

HOMOGENEIZADOR DE CARNE INOX, BOCA 22

MODELO

HS-22CC

KIT: 696813

Page 2

SUMÁRIO

1. Introdução .........................................................................................3

1.1 Segurança .............................................................................................................. 3

1.2 Principais Componentes ........................................................................................ 5

1.3 Caracteríscas Técnicas .......................................................................................... 6

2. Instalação e Pré-Operação .................................................................6

2.1 Instalação .............................................................................................................. 6

2.2 Pré-Operação ......................................................................................................... 8

3. Operação ...........................................................................................8

3.1 Acionamento ......................................................................................................... 8

3.2 Procedimento para Operação ................................................................................ 9

3.3 Sistema de segurança ............................................................................................ 9

3.4 Montagem dos componentes internos da Boca .....................................................10

3.5 Limpeza e higienização .........................................................................................10

3.6 Cuidados com os aços inoxidáveis .........................................................................11

4. Noções de Segurança – Genéricas ....................................................12

4.1 Prácas Básicas de Operação ................................................................................13

4.2 Cuidados e Observações Antes de Ligar a Equipamento ........................................13

4.3 Inspeções de Rona ..............................................................................................14

4.4 Operação ..............................................................................................................14

4.5 Após Terminar o Trabalho .....................................................................................15

4.6 Manutenção .........................................................................................................15

4.7 Avisos ...................................................................................................................15

5. Análise e Resolução de Problemas ...................................................16

5.1 Problemas, Causas e Soluções. ..............................................................................16

5.2 Ajuste e Substuição dos componentes ................................................................16

6. Normas Observadas .........................................................................18

7. Manutenção ....................................................................................18

8. Diagrama Elétrico ............................................................................20

Page 3

1. Introdução

1.1 Segurança

Este equipamento é indicado para moer carnes sem osso e descongeladas, e é potencialmente PERIGOSO, quando ulizado incorretamente. É necessário realizar a manutenção, limpeza e/ou qualquer serviço por uma pessoa qualiﬁcada e com a o equipamento desconectado da rede elétrica.

As instruções abaixo deverão ser seguidas para evitar acidente:

1.1.1 Leia todas as instruções.

1.1.2 Para evitar risco de choque elétrico e danos ao equipamento, nunca ulize o mesmo com: roupas ou pés molhados e/ou em supercie úmida ou molhada, não mergulhe em água ou qualquer outro líquido e não ulize jato de água diretamente no equipamento.

1.1.3 Deve ser sempre supervisionada a ulização de qualquer equipamento, principalmente quando esver sendo ulizado próximo a crianças.

1.1.4 Desconecte o equipamento da rede elétrica quando: não esver em uso, antes de limpá-lo, remoção de acessórios, introdução de acessórios, manutenção e qualquer outro po de serviço.

1.1.5 Não ulize o equipamento caso esteja com cabo ou plugue daniﬁcado. Assegure-se que o cabo de força não permaneça na borda da mesa /balcão ou que toque supercies quentes.

1.1.6 Quando o equipamento sofrer uma queda, esver daniﬁcado de alguma forma ou não funcione é necessário leva-lo até uma Assistência Técnica Autorizada para revisão, reparo, ajuste mecânico ou elétrico.

1.1.7 A ulização de acessórios não recomendados pelo fabricante pode ocasionar lesões corporais.

1.1.8 Mantenha as mãos e qualquer utensílio afastados das partes em movimento do aparelho enquanto está em funcionamento para evitar lesões corporais ou danos ao equipamento.

1.1.9 Nunca use roupas com mangas largas, principalmente nos punhos, durante a operação.

1.1.10 Antes de ligar o equipamento, veriﬁque se todos os seus componentes internos estão montados corretamente conforme indicado na Figura 04.

1.1.11 Este produto foi desenvolvido para o uso em cozinhas comerciais. É ulizado, por

Page 4

exemplo, em restaurantes, cannas, hospitais, padarias, açougues e similares.

O uso deste equipamento não é recomendado quando:

- O processo de produção seja de forma connua em escala industrial;

- O local de trabalho seja um ambiente com atmosfera corrosiva, explosiva, contaminada com vapor, poeira ou gás.

IMPORTANTE

Para maior segurança do usuário este equipamento é equipado com um sistema de

segurança que impede o acionamento involuntário do mesmo após eventual falta

de energia elétrica.

IMPORTANTE

Cerﬁque-se de que o cabo de alimentação esteja em perfeita condição de uso.

Caso o mesmo não esteja, faça a substuição do cabo daniﬁcado por outro que

atenda as especiﬁcações técnicas e de segurança.

Esta substuição deverá ser realizada por um proﬁssional qualiﬁcado e deverá

atender as normas de segurança locais.

IMPORTANTE

Este aparelho não se desna a ulização por pessoas (inclusive crianças) com

capacidades sicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de

experiência e conhecimento, a menos que tenham recebido instruções referentes

à ulização do aparelho ou estejam sob a supervisão de uma pessoa responsável

pela sua segurança.

IMPORTANTE

Discos perfurados com forma oval ou com diâmetro maior do que os originais não

devem ser ulizados.

IMPORTANTE

Mantenha o equipamento fora do alcance das crianças.

IMPORTANTE

Em caso de emergência rere o plugue da tomada de energia elétrica.

IMPORTANTE

Nunca ulize jatos d’água diretamente sobre o equipamento.

Page 5

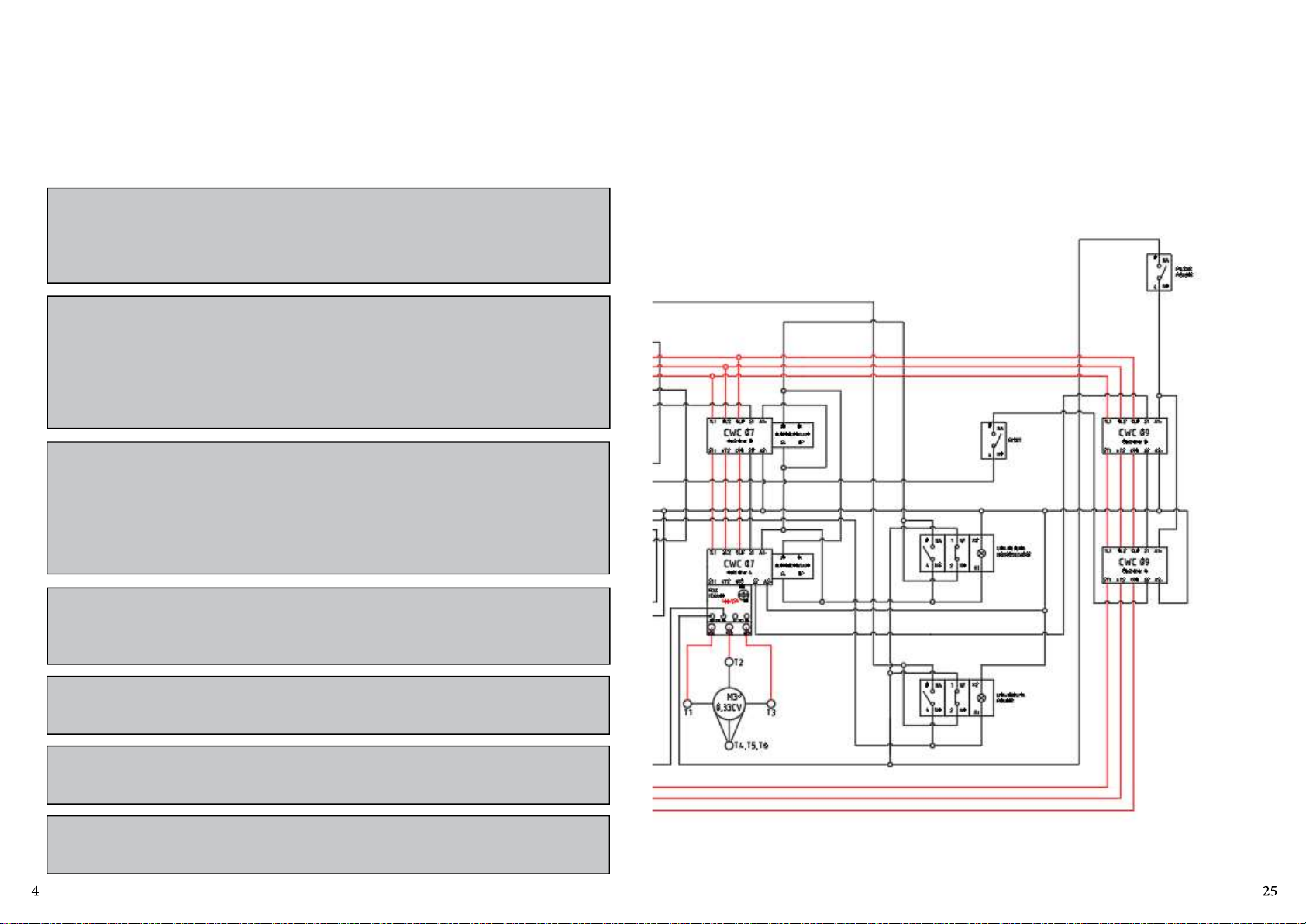

380V TRIFÁSICO 60Hz

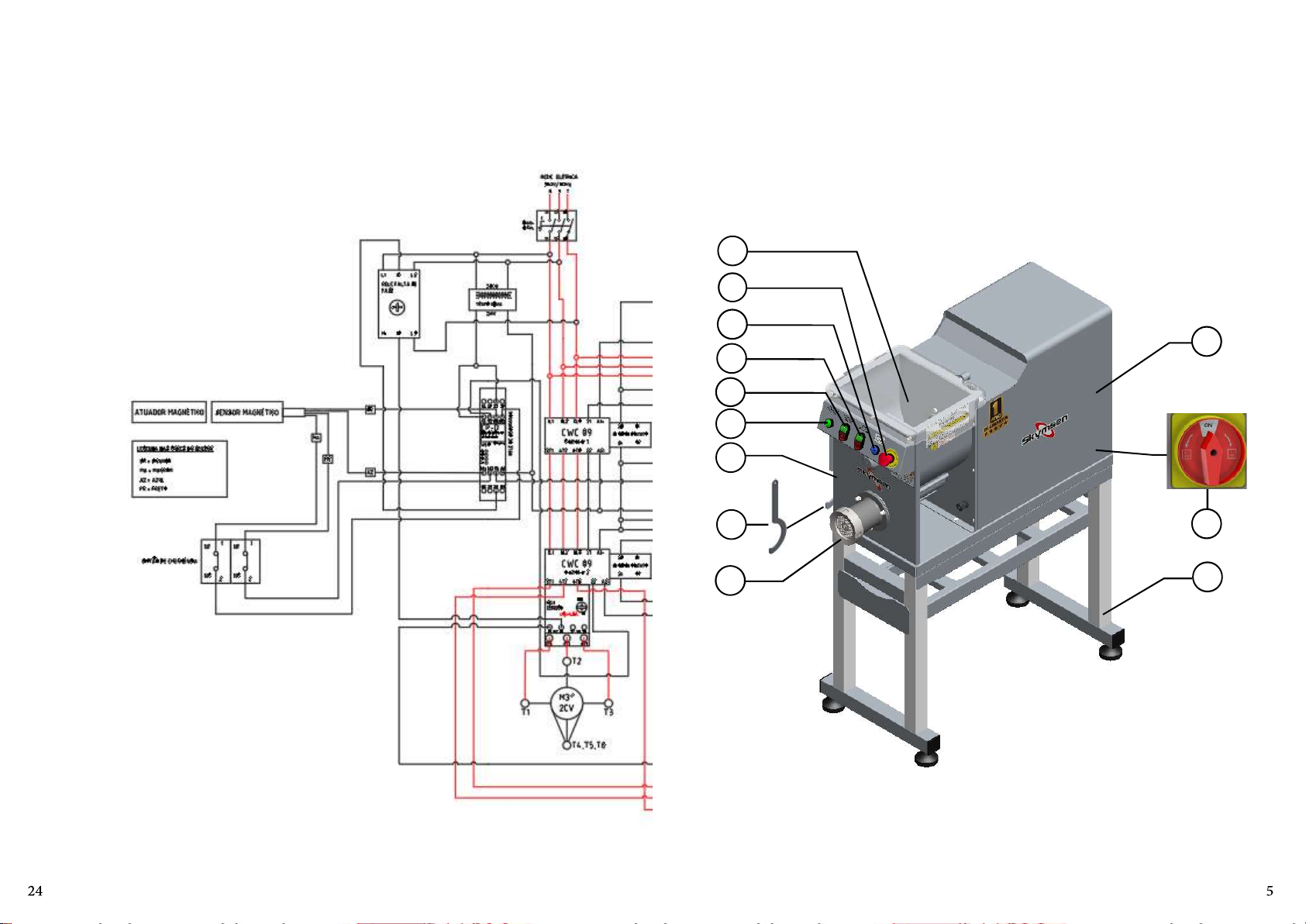

1.2 Principais Componentes

Todos os componentes que incorporam o equipamento são construídos com materiais criteriosamente selecionados para cada função, dentro dos padrões de testes e da experiência Skymsen.

A Boca Nº 09 (Fig.01) e a Rosca Sem-Fim Nº 01 (Fig.03) são fabricados em aço inox 304. A cruzeta e os discos são construídos em inox para garanr a qualidade do corte por muito mais tempo.

FIGURA 01

01 02

05 06

01 - Tampa Superior 02 - Botão de Emergência 03 - Botão Reset 04 - Botão Liga/Desliga Moedor 05 - Botão Liga/Desliga Homogeneizador 06 - Botão Pulsar

07 - Magazine 08 - Chave do Volante 09 - Boca 10 - Cavalete 11 - Chave Geral 12 - Gabinete

Page 6

1.3 Caracteríscas Técnicas

QUADRO 01

CARACTERÍSITCAS UNIDADE HS-22CC HS-22CC HS-22CC

Produção Média kg/h 600 600 600

Tensão V 220 MONOF. 220 TRIF. 380 TRIF.

Frequência Hz 60 60 60

Potência nominal W 1472-246 1472-246 1472-246

Consumo kW/h 1,72 1,72 1,72

Altura mm 1255 1255 1255

Largura mm 480 480 480

Profundidade mm 990 990 990

Peso Líquido kg 115 115 115

Peso Bruto kg 146 146 146

2. Instalação e Pré-Operação

2.1 Instalação

2.1.1 Posicionamento

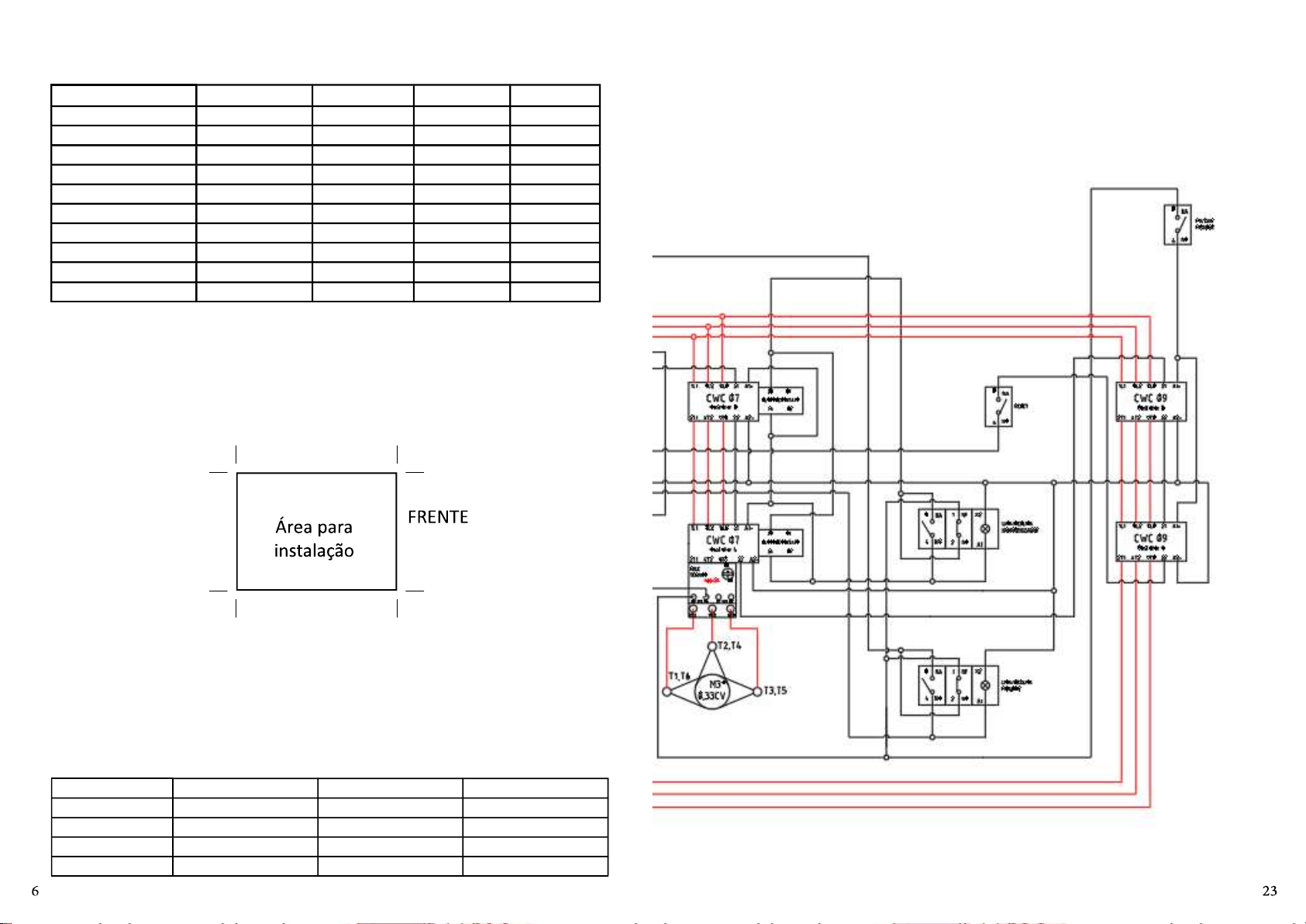

Planta baixa da área recomendada para instalação do equipamento.

1800 mm

1000 mm

2.1.2 Instalação Elétrica

Este equipamento é fornecido com um cabo de alimentação no qual está acoplado um plugue industrial. Para a instalação elétrica deve ser ulizada uma tomada industrial de sobrepor ou de embur, que deverá ser instalada conforme as normas vigentes.

Na tabela a seguir estão relacionados os modelos de plugue e de tomada indicados de acordo com o equipamento adquirido:

Modelo HS-22CC HS-22CC HS-22CC

Alimentação Monofásica Trifásica Trifásica

Tensão 220V 220V 380V

Plugue industrial 2P + T 20A 250V 3P + T 16A 220V 3P + T 16A 380V

Tomada industrial 2P + T 20A 250V 3P + T 16A 220V 3P + T 16A 380V

Page 7

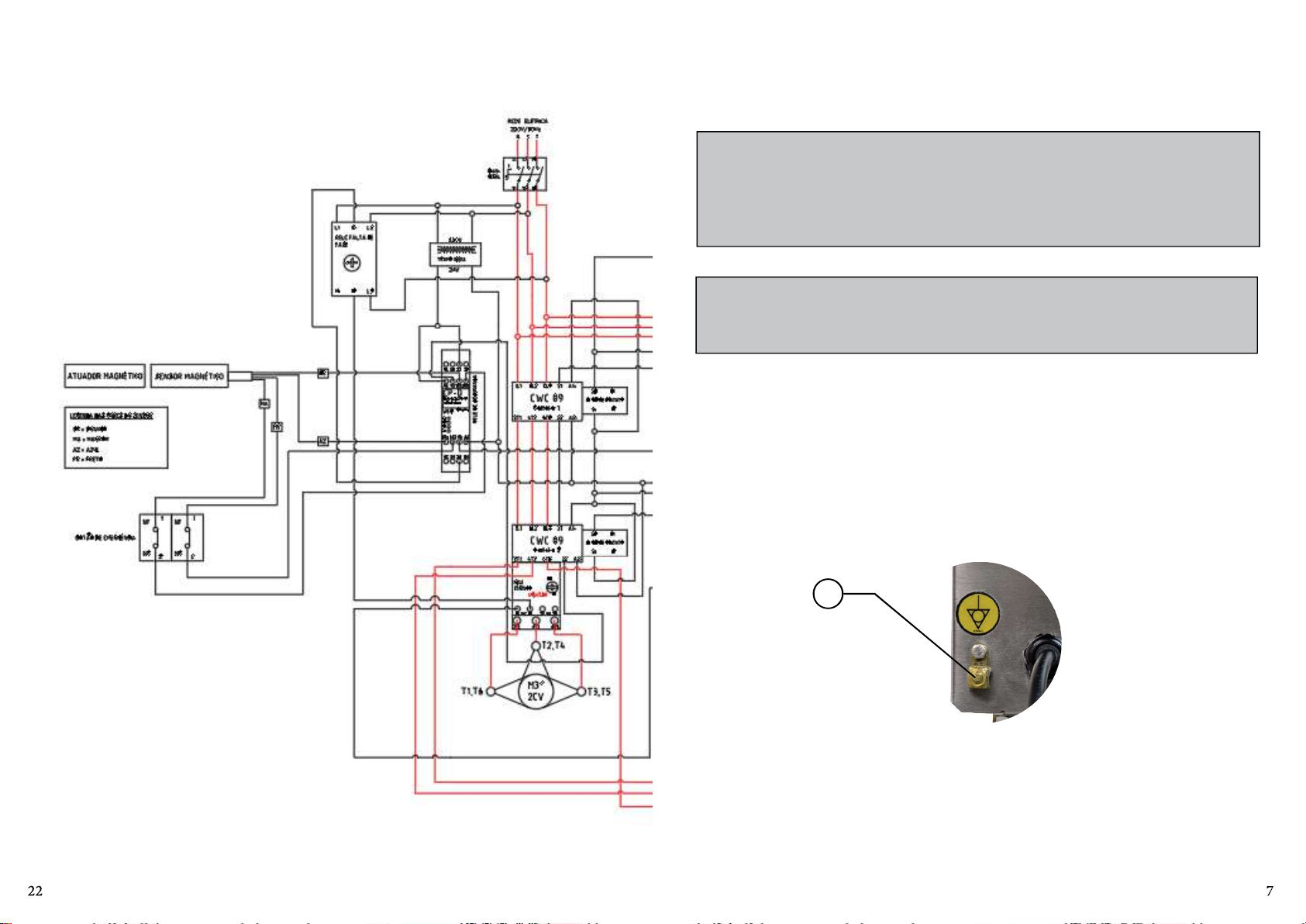

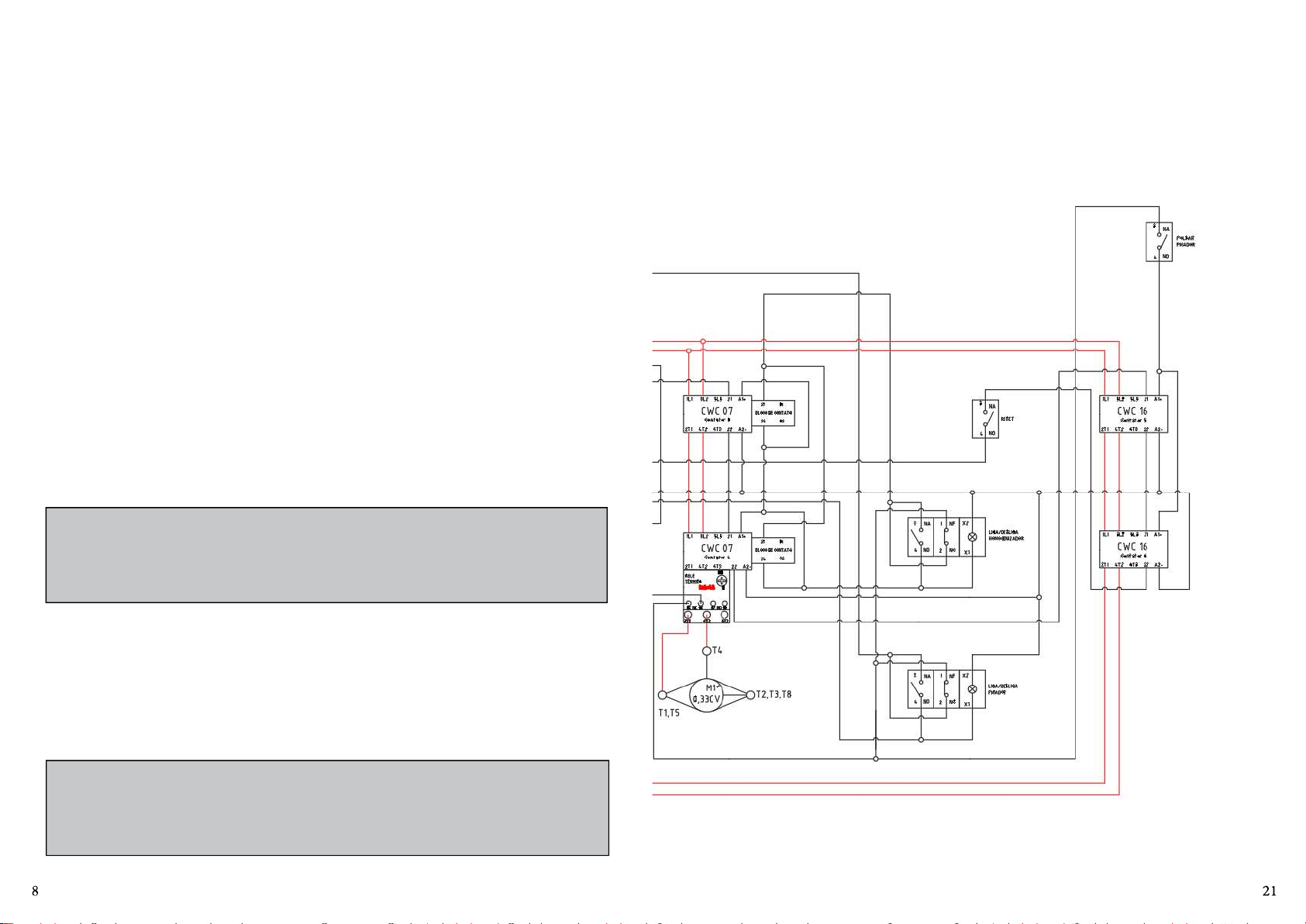

220V TRIFÁSICO 60Hz

Nota: A Metalúrgica Skymsen uliza e indica para seus equipamentos plugues e tomadas industriais dos fabricantes WEG e STECK.

O aterramento das instalações elétricas é obrigatório. Veriﬁque se todos os pinos estão devidamente conectados antes de acionar o equipamento.

IMPORTANTE

Esta ligação deverá ser realizada por um proﬁssional qualiﬁcado e deverá atender

as normas de segurança locais. Cerﬁque-se de que a tensão da rede elétrica onde

o equipamento será instalado é compavel com a tensão indicada no esquema de

ligação.

IMPORTANTE

Cerﬁque que a tensão da rede elétrica onde o equipamento será instalado é

compavel com a tensão indicada na equeta existente no cabo elétrico.

O item 01 da Figura N°02 indica o terminal de ligação equipotencial externo.

Este deve ser ulizado para garanr que não haja diferença de potencial entre diferentes equipamentos ligados á rede elétrica, diminuindo ao máximo riscos de choques elétricos.

Os disntos equipamentos devem ser ligados um ao outro pelos seus respecvos terminais de ligação equipotencial.

FIGURA 02

Page 8

Este equipamento é fornecido com sistema de segurança que impede o motor de girar no sendo contrário ao especiﬁcado pela fábrica. Então, se o equipamento NÃO ligar, isso indica que a sequência das fases NÃO está conforme o padrão conﬁgurado pela fábrica. Ulize um FASÍMETRO para encontrar a sequência de fases correta ou execute a troca das fases manualmente, conforme indicado nos itens 1a e 2a. Proceda conforme abaixo para encontrar manualmente (tentava/erro) a sequência correta: 1a- Desconecte a máquina da rede elétrica e troque de posição, quaisquer dois ﬁos: fase R, fase S ou fase T. 2a- Conecte novamente o equipamento a rede elétrica e execute os procedimentos descritos para ligar o mesmo conforme item 3.1. Caso o equipamento não ligue, repita as operações dos indicadas nos itens 1a e 2a.

2.2 Pré-Operação

Antes de ulizar seu equipamento, deve-se lavar todas as partes que entram em contato com o produto a ser processado, com água e sabão neutro (leia o item 3.5 Limpeza).

- Remova o Volante Nº05 (Fig.04) e em seguida seus componentes internos, para tanto, puxe-os para fora.

Lave as peças com água e sabão neutro.

IMPORTANTE

Ao montar os componentes internos da boca completa, não aperte

demasiadamente o volante Nº05(Fig.03), desta forma evita-se o travamento ou

quebra dos componetes internos.

Veriﬁque se o equipamento está ﬁrme em seu local de trabalho.

3. Operação

3.1 Acionamento

IMPORTANTE

Desligue o equipamento sempre que desejar rerar os componentes internos

de moagem. O equipamento é silencioso. Não deixe utensílios tais como: facas,

ganchos e outros, dentro da câmara do equipamento.

Page 9

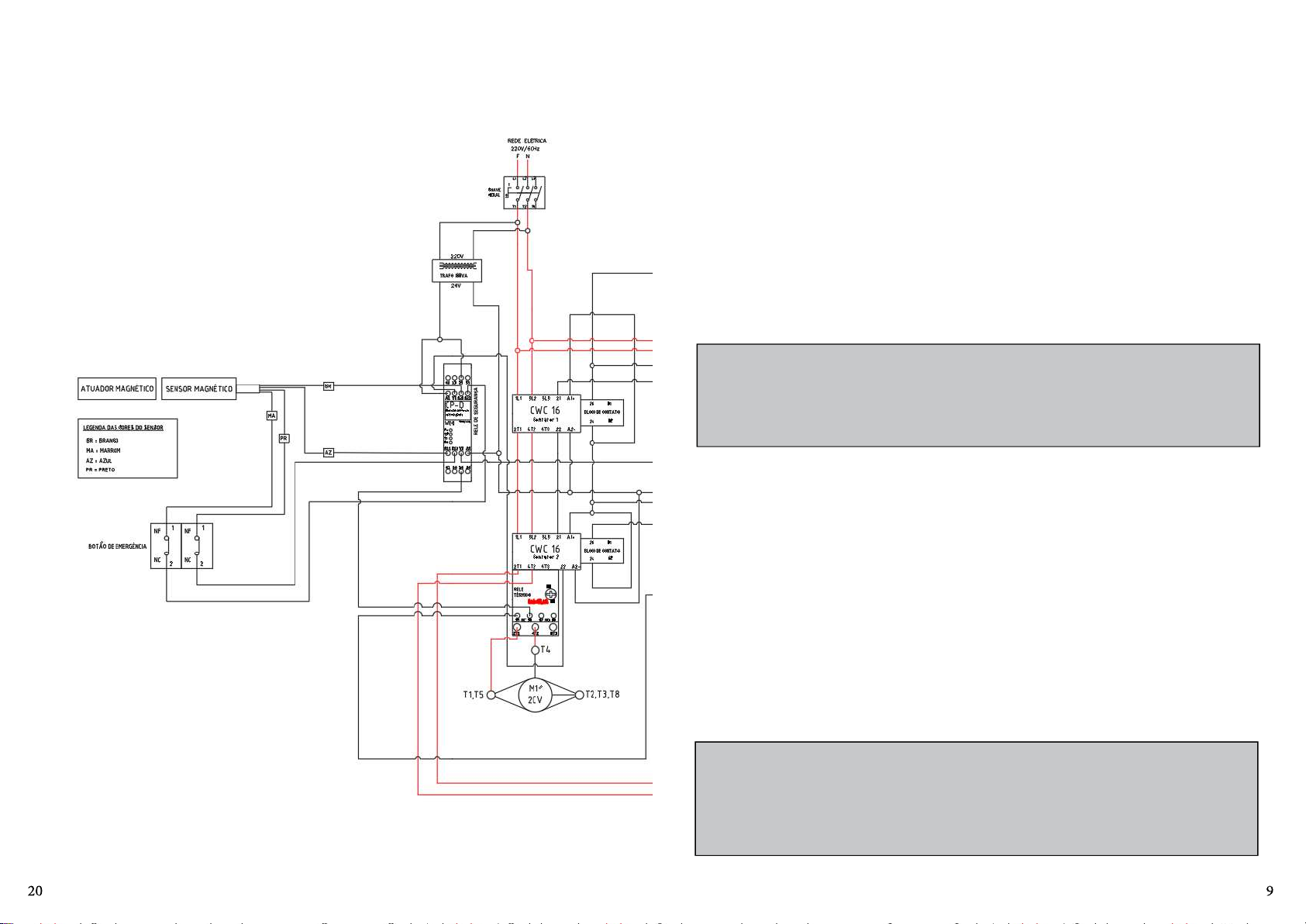

8. Diagrama Elétrico 220V MONOFÁSICO 60Hz

Tenha certeza de que a montagem dos componentes da boca esteja na sequência correta.

O acionamento é feito conforme descrito abaixo:

1 - Coloque o Plugue do equipamento na tomada de energia elétrica. 2 - Ligue a Chave Geral N° 11 (Fig. 01), localizada na parte traseira do Gabinete N° 12 (Fig.

01); 3 - Veriﬁque se a Tampa Superior N° 01 (Fig. 01) está devidamente fechada e travada; 4 - Destrave o Botão de Emergência N° 02 (Fig. 01); 5 - Pressione o Botão Reset N° 03 (Fig. 01); 6 - Pressione a chave Liga / Desliga para a posição “I” fazendo que o equipamento ligue. 7 - A máquina possui um Botão Pulsar e um Pedal de Acionamento, ligados em paralelo, podendo ser acionado um ou outro ligando o sistema de moagem em pulsos.

3.2 Procedimento para Operação

IMPORTANTE

Em nenhuma circunstância ulize instrumentos estranhos à operação da máquina,

tais como talheres, cabos, etc. O produto a ser processado deve ser colocado no

interior da câmara, que somente entrará em operação quando esver fechada.

O homogeneizador é um equipamento que dispõe de uma câmara que funciona como um magazine onde pode ser colocado até 16 kg de carne picada em pedaços com tamanho máximo de 80x80x80 mm. O homogeneizador possui dois motores, sendo um para o sistema de mistura (homogeneização) e outro para o sistema de moagem de carne. Cada um desses motores possui acionamento independente, ou seja, podem trabalhar juntos ou em separado. Para operar o equipamento, deve ser aberta a tampa superior, colocada a carne a ser processada e em seguida fechar e travar a referida tampa. Após esse procedimento, com o equipamento já conectado a rede elétrica, e montados os componentes internos de processamento, pode-se iniciar a operação.

3.3 Sistema de segurança

Este equipamento possui um sistema de segurança que impede o acionamento do aparelho reiniciar automacamente quando a energia é restabelecida após uma desconexão temporária.

IMPORTANTE

Este equipamento possui um sistema de segurança para garanr a integridade do

operador. A operação do equipamento deve ser conforme o item “Operação” deste

manual. Outros procedimentos para operar o equipamento são inseguros, nesta

condição o equipamento não deve ser ulizado.

Page 10

3.4 Montagem dos componentes internos da Boca

IMPORTANTE

Observe a posição dos componentes internos da boca para não haver inversões

dos mesmos, pois caso isto aconteça, danos irreparáveis irão ocorrer.

Para fazer a montagem ou desmontagem dos componentes internos:

1 - Colocar a Rosca Nº01 deixando-a perfeitamente encaixada no mecanismo de tração; 2 - Colocar a Cruzeta Simples Nº02. Observar o sendo do corte an-horário; 3 - Colocar o Disco 3mm ou 5mm (Opcional 8mm) Nº03; 4 - Rosquear o Volante Nº04

IMPORTANTE

Observação: Ao rosquear o volante, apenas encostar. O aperto ﬁnal deve ser

dado ao iniciar a operação de moagem.

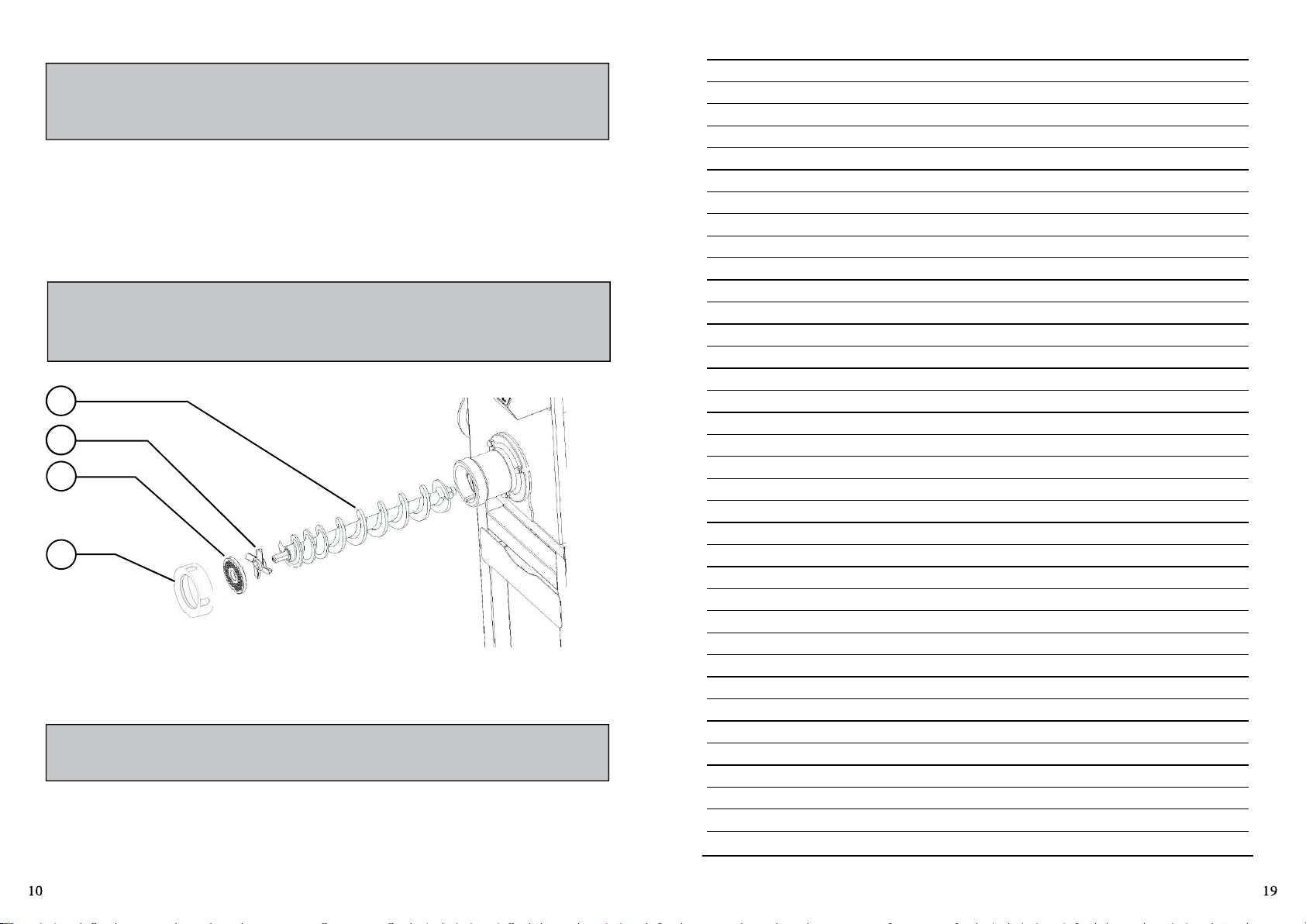

FIGURA 03

02 03

01 - Rosca Sem-Fim 02 - Cruzeta Simples

3.5 Limpeza e higienização

IMPORTANTE

Rere o plugue da tomada antes de iniciar o processo de limpeza.

O equipamento deve ser totalmente limpo e higienizado:

- Antes de ser usado pela primeira vez;

- Após a operação de cada dia;

- Sempre que não for ulizado por um período prolongado;

- Antes de colocá-lo em operação após um tempo de inavidade prolongado.

03 - Disco 3mm e 5mm (Opcional 8mm) 04 - Volante

Page 11

6. Normas Observadas

ABNT NBR NM 60335-1 IEC 60335-2-64 NR-12 CONFORME PORTARIA Nº 197, DE DEZEMBRO DE 2010.

*Os itens abaixo entre outros mencionados na Norma regulamentadora NR-12 conforme portaria Nº 197, de dezembro de 2010, devem ser observados para a segurança.

Os seguintes componentes do equipamento podem ser removidas para limpeza:

- Rosca Sem-Fim, Cruzeta Simples, Disco e Volante (conforme Fig. 03).

Lave todas as partes com água quente e sabão neutro.

- Arranjo Físico

- Meios de Acesso permanentes

- Manutenção, Inspeção, Preparação, Ajustes e Reparos.

- Sinalização.

- Procedimentos de trabalho e segurança.

- Capacitação.

- Anexo ll – Conteúdo programáco de capacitação.

Consulte: www.mte.gov.br

7. Manutenção

A manutenção deve ser considerada um conjunto de procedimentos que visa a manter o equipamento nas melhores condições de funcionamento, propiciando aumento da vida úl e da segurança.

* Limpeza – Veriﬁcar item 3.3 Limpeza deste manual. * Fiação – Cheque todos os cabos quanto à deterioração e todos os contatos (terminais) elétricos quanto ao aperto e corrosão. * Contatos – Chave liga/desliga, botão de emergência, botão reset, circuitos eletrônicos, etc. Veriﬁque o equipamento para que todos os componentes estejam funcionando corretamente e que a operação do aparelho seja normal. * Instalação – Veriﬁque a instalação do seu equipamento conforme item 2.1 Instalação, deste manual. * Vida úl do produto – 2 anos, para um turno nomal de trabalho.

1 - Itens a veriﬁcar e executar mensalmente:

- Veriﬁcar a instalação elétrica;

- Medir a tensão da tomada;

- Medir a corrente de funcionamento e comparar com a nominal;

- Veriﬁcar aperto de todos os terminais elétricos do aparelho;

- Veriﬁcar possíveis folgas do eixo do motor elétrico;

- Checar a ﬁação e cabo elétrico quanto a sinais de superaquecimento, isolação deﬁciente ou avaria mecânica.

2 - Itens a veriﬁcar ou executar a cada 3 meses:

- Veriﬁcar componentes elétricos como chave liga/desliga , botão de emergência, botão reset e circuito eletrônicos quanto a sinais de superaquecimento, isolação deﬁciente ou avaria mecânica.

- Veriﬁcar possíveis folgas nos mancais e rolamentos.

- Veriﬁcar retentores, anéis o’rings , anéis v’rings e demais sistemas de vedações.

- Veriﬁcar o aperto de todos os parafusos e porcas, para evitar possíveis danos ao equipamento.

IMPORTANTE

Higienizar o Maganize.

IMPORTANTE

Não ulize jato de água diretamente sobre o equipamento.

3.6 Cuidados com os aços inoxidáveis

Os aços inoxidáveis podem apresentar pontos de “ferrugem”, que SEMPRE SÃO PROVOCADOS POR AGENTES EXTERNOS, principalmente quando o cuidado com a limpeza ou higienização não for constante e adequado.

A resistência à corrosão do aço inoxidável se deve principalmente a presença do cromo, que em contato com o oxigênio, permite a formação de uma ﬁníssima camada protetora.

Esta camada protetora se forma sobre toda a supercie do aço, bloqueando a ação dos agentes externos que provocam a corrosão. Quando a camada protetora é rompida, o processo de corrosão é iniciado, podendo ser evitada através da limpeza constante e adequada.

Imediatamente após a ulização do equipamento, deve-se promover a limpeza, ulizando água, sabão ou detergentes neutros, aplicados com um pano macio e/ou esponja de nylon.

Em seguida, somente com água corrente, deve-se enxaguar e imediatamente secar, com um pano macio, evitando a permanência de umidade nas supercies e principalmente nas frestas. O enxágue e a secagem, são extremante importantes para evitar o aparecimento de manchas e corrosão.

IMPORTANTE

Soluções ácidas, soluções salinas, desinfetantes e certas soluções esterilizantes

(hipocloritos, sais de amônia tetravalente, compostos de iodo, acido nítrico e

outros), devem ser EVITADAS por não poder permanecer muito tempo em contato

com o aço inoxidável.

Page 12

Por geralmente possuírem CLORO na sua composição, tais substâncias atacam o aço inoxidável, causando pontos (ping) de corrosão.

QUADRO 02

PROBLEMAS CAUSAS SOLUÇÕES

Mesmo os detergentes ulizados na limpeza domésca, não devem permanecer em contato com o aço inoxidável além do necessário, devendo ser também removidos com água e a supercie completamente seca.

Uso de abrasivos:

Esponjas ou palhas de aço e escovas de aço carbono, além de arranhar a supercie e comprometer a proteção do aço inoxidável, deixam parculas que enferrujam e reagem contaminando o aço inoxidável. Por isso, tais produtos não devem ser usados na limpeza e higienização. Raspagens feitas com instrumentos ponagudos ou similares também deverão ser evitadas.

Principais substâncias que causam a corrosão dos aços inoxidáveis:

Poeiras, graxas, soluções ácidas como o vinagre, sucos de frutas e demais ácidos, soluções salinas (salmoura), sangue, detergentes (exceto os neutros), parculas de aços comuns, resíduos de esponjas ou palhas de aço comum, além de outros pos de abrasivos.

4. Noções de Segurança – Genéricas

IMPORTANTE

Caso algum item das NOÇÕES GERAIS DE SEGURANÇA, não se aplique ao seu

produto, favor desconsiderar.

As noções de segurança foram elaboradas para orientar e instruir adequadamente os usuários dos equipamentos e aqueles que serão responsáveis pela sua manutenção.

O equipamento só deve ser entregue ao usuário em boas condições de uso, sendo que este deve ser orientado quanto ao uso e a segurança do mesmo pelo revendedor. O usuário somente deve ulizar o equipamento após conhecimento completo dos cuidados que devem ser tomados, LENDO ATENTAMENTE TODO ESTE MANUAL.

IMPORTANTE

A alteração nos sistemas de proteções e disposivos de segurança do equipamento

implicará em sérios riscos à integridade sica das pessoas nas fases de operação,

limpeza, manutenção e transporte conforme norma ABNT NBR ISO 12100.

- Falta de energia elétrica;

- Engrenagens gastas ou

- O equipamento não liga.

- Cheiro de queimado e/ou fumaça.

- O equipamento liga mas quando o produto é colocado no equipamento, o mesmo para ou gira em baixa rotação.

- Cabo elétrico daniﬁcado. - Falha no transporte do produto.

- Ruídos estranhos. - Rolamentos defeituosos

- O produto processado sai esmagado.

- A boca para durante a operação

* Vazamento de óleo na Caixa de Engrenagens.

Para informações detalhadas sobre os termos da garana deste produto, consulte o termo de garana incluído na embalagem. Este documento descreve a cobertura de itens na garana, o prazo de cobertura, os procedimentos para acionar a assistência técnica autorizada, e requisitos para manter a validade da garana. Recomenda-se a leitura atenta deste termo para garanr o uso apropriado da garana.

quebradas;

- Problema no circuito elétrico interno ou externo do equipamento.

- Engrenagens gastas ou quebradas;

- Problemas com o Motor Elétrico.

- Falta um dos componentes da boca ou montagem incorreta dos mesmos;

- Discos ou Cruzetas sem corte.

- Falta de Energia elétrica no equipamento;

- Problema no circuito elétrico interno ou externo do equipamento;

- Engrenagens gastas ou quebradas.

* Sistema de vedação do equipamento daniﬁcado.

- Veriﬁque se existe Energia Elétrica;

-Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

- Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

- Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

- Veriﬁque a sequência de montagem de acordo com a (Fig.03);

- Consulte o item 5.2.1 deste manual.

- Veriﬁque se o plug está conectado na tomada, e se há energia na rede elétrica;

- Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

* Contatar uma Assistência Técnica Autorizada (ATA) ou Contatar o Suporte da fábrica.

Page 13

5. Análise e Resolução de Problemas

5.1 Problemas, Causas e Soluções.

Este equipamento foi projetado para necessitar do mínimo de manutenção. Entretanto, podem ocorrer algumas irregularidades no seu funcionamento, devido ao desgaste natural causado pelo seu uso.

Caso haja algum problema com o seu equipamento, veriﬁque a tabela a seguir, onde estão descritas algumas possíveis soluções recomendadas.

4.1 Prácas Básicas de Operação

4.1.1 Perigos

Algumas partes dos acionamentos elétricos apresentam pontos ou terminais com presença de tensão elevada. Estes quando tocados, podem ocasionar graves choques elétricos ou até mesmo a MORTE do usuário.

Nunca manuseie qualquer comando manual (botões, teclas, chaves elétricas, etc.) com as mãos, sapatos ou roupas molhadas. O não cumprimento dessa recomendação pode ocasionar graves choques elétricos ou até mesmo a MORTE do usuário.

Além disso, a Metalúrgica Skymsen Ltda. coloca à disposição toda a sua rede de Assistentes Técnicos Autorizados, que terão o máximo prazer em atendê-lo. A Relação de Assistentes Técnicos Autorizados pode ser consultada no site www.skymsen.com.

5.2 Ajuste e Substuição dos componentes

5.2.1 Aﬁação dos discos e cruzetas.

A boa aﬁação dos discos e das cruzetas, faz com que o equipamento trabalhe com menor esforço, e consequentemente aumenta a vida úl dos seus componentes. Para tanto, procure a Assistência Técnica Autorizada SKYMSEN (ATA), para fazer a aﬁação correta.

4.1.2 Advertências

O usuário deve ter ciência da localização da chave Liga/Desliga, para que possa ser acionada a qualquer momento sem necessidade de procurá-la. Antes de qualquer po de manutenção, desligue o equipamento da rede elétrica (rere o plugue da tomada).

Faça uso do equipamento em local onde haja espaço sico suﬁciente para manejo da Equipamento com segurança, evitando assim quedas perigosas.

Água ou óleo poderão tornar o piso escorregadio e perigoso. Para evitar acidentes, o piso deve estar seco e limpo.

Se houver necessidade de realizar o trabalho por duas ou mais pessoas, sinais de coordenação devem ser dados a cada etapa da operação. A etapa seguinte não deve ser iniciada antes que um sinal seja dado e respondido.

4.1.3 Avisos

No caso de falta de energia elétrica, desligue imediatamente a chave Liga/Desliga.

- Use somente os óleos lubriﬁcantes e graxas recomendadas ou equivalentes.

- Evite choques mecânicos, uma vez que poderão causar falhas ou mau funcionamento.

- Evite que a água, sujeira ou pó entrem nos componentes mecânicos e elétricos do equipamento.

- Nunca altere as caracteríscas originais do equipamento.

- Não suje, rasgue ou rere qualquer equeta de segurança ou idenﬁcação. Caso alguma esteja ilegível ou extraviada, solicite outra equeta na Assistência Técnica Autorizada (ATA).

4.2 Cuidados e Observações Antes de Ligar o Equipamento

IMPORTANTE

Leia atentamente as INSTRUÇÕES condas neste manual antes de ligar o

equipamento. Cerﬁque-se de que todas as informações foram compreendidas.

Em caso de dúvidas, consulte o Serviço de Atendimento ao Consumidor (SAC)

Skymsen.

Page 14

4.2.1 Perigo

O cabo ou um ﬁo elétrico, cuja isolação esteja daniﬁcada, pode produzir fuga de corrente elétrica e provocar choques elétricos. Antes de usar o equipamento, veriﬁque suas condições.

4.2.2 Avisos

Cerﬁque que todas as INSTRUÇÕES condas neste manual estejam completamente compreendidas.

pois os mesmos poderão causar sérios acidentes. Amarre-os para cima e para trás, ou cubra-os com um lenço.

- Somente usuários treinados e qualiﬁcados podem operar o equipamento

- JAMAIS opere a Equipamento, sem algum (ns) de seu(s) acessórios(s) de segurança.

4.5 Após Terminar o Trabalho

4.5.1 Cuidados

Limpe o equipamento sempre após o uso. Para isso, desligue-o da rede elétrica.

Cada função ou procedimento de operação e manutenção deve estar inteiramente claro.

O acionamento de um comando manual (botão, teclas, chave elétrica, alavanca, etc.) deve ser feito sempre que se tenha a certeza, de que se trata do comando correto.

4.2.3 Cuidados

O cabo de energia elétrica, responsável pela alimentação do equipamento, deve ter secção suﬁciente para suportar a potência elétrica consumida.

Os cabos elétricos que ﬁcarem no solo ou junto ao equipamento, precisam ser protegidos para evitar curto-circuito.

4.3 Inspeções de Rona

4.3.1 Cuidados

Veriﬁque o(s) motor (es) e as partes deslizantes e girantes do equipamento, quando há ruídos anormais.

Somente comece a limpeza após o equipamento parar completamente o seu funcionamento.

Recoloque todos os componentes do equipamento em seus lugares, antes de ligá-la novamente.

Veriﬁque os níveis de ﬂuídos.

Ao veriﬁcar a tensão da(s) correia(s) e corrente(s), NÃO coloque os dedos entre a correia(s) e a(s) e nem entre a corrente(s) e a(s) engrenagem (ns).

4.6 Manutenção

4.6.1 Perigos

Com o equipamento, qualquer operação de manutenção é perigosa.

DESLIGUE O EQUIPAMENTO FISICAMENTE DA REDE ELÉTRICA, DURANTE TODA A OPERAÇÃO DE MANUTENÇÃO.

IMPORTANTE

Sempre rere o plugue da tomada em qualquer caso de emergência.

Veriﬁque as proteções e os disposivos para que sempre funcionem adequadamente.

4.4 Operação

4.4.1 Avisos

Não trabalhe com cabelos compridos, que possam tocar qualquer parte do equipamento,

4.7 Avisos

A manutenção elétrica e/ou mecânica deve ser feita por pessoas qualiﬁcadas para realizar o trabalho.

A pessoa encarregada pela manutenção deve cerﬁcar que o equipamento trabalha sob condições totais de segurança.
