Skuttle 2000, 2002, 2001 Owner's Manual [en, fr, es]

Owner’s
Manual

Home Humidier

Models 2000, 2001
and 2002

Includes Safety,
Operating and Main­tenance Instructions
plus 5-Year Warranty

Page 1

Part No. 000-0756-261 • 5M/HBP 9/13

Manual de
Operación

para los Humidica­dores Residenciales
2000, 2001, y 2002

Incluye instrucciones
de seguridad, opera­ciones y manutención,
más garantía de 5 años

Página 16

Manuel du
propriétaire

pour les modèles

d’humidicateurs

résidentiels 2000,
2001 et 2002

Comprend les
consignes de
sécurité, d’opération
et d’entretien et une
garantie de 5 ans

Page 32

Skuttle® Indoor Air Quality Products

101 Margaret St., Marietta, OH 45750
800-848-9786 (US only) or 740-373-9169
[email protected] • www.skuttle.com

1

Contents

Congratulations ..................................................................................... 2

Experience that Works for You .............................................................. 2

Owner Responsibility ............................................................................. 3

About Your Skuttle Humidier ................................................................ 3

Principle of Operation ....................................................................... 3

How Your Humidier Works .............................................................. 3

Humidistat Operating Instructions ..................................................... 4

Recommended Humidistat Settings ................................................. 5

Maintenance Instructions....................................................................... 5

How Water Hardness Affects Maintenance ...................................... 5

Pad Cleaning and Replacement ....................................................... 5

Homeowner Tips.................................................................................... 6

Replacement Parts and Service ............................................................ 7

Models 2000 .................................................................................... 8

Models 2001 .................................................................................. 10

Models 2002 .................................................................................. 12

Skuttle Limited Five-Year Product Warranty ........................................ 14

Español............................................................................................... 16

Français .............................................................................................. 32

Notes / Notas / Notes .......................................................................... 48

ENGLISH

See model number and contractor information

on the back of this booklet.

2

Congratulations

... on your purchase of a Skuttle High-Capacity Flow-Thru

Humidier—oneofthenesthomehumidiersmade!

Model 2000

Bypass Flow-Thru

Humidiers

Model 2001

Bypass Flow-Thru

Humidiers

Model 2002

Fan-Powered Flow-Thru

Humidiers

Models 2000, 2001 and 2002 come with manual humidistats.

Please take a few minutes to read this booklet. It will
familiarize you with the many features and benets of your new
humidier, and help you understand the routine maintenance that
will ensure many years of efcient operation.

Experience That Works for You

With more than 90 years of experience in the indoor air quality eld,
Skuttle has earned its place as a leader in home humidication. Our
longevity and dedication to our customers have resulted in products
that are unsurpassed in quality and ease of operation. Features such
as automatic controls, snap-out and reversible components, and fewer

3

overall parts make Skuttle one of the simplest, most trouble-free
humidiers you can buy.

Owner Responsibility

Skuttle’s obligation to honor the warranty on this humidier is depen­dent upon your completing the Warranty Registration Card (found in
your humidier parts package) and mailing it to SKUTTLE INDOOR AIR
QUALITY PRODUCTS, 101 MARGARET STREET, MARIETTA, OH

45750. The warranty is not valid unless the card is returned within 15
days from the date of equipment installation.

About Your Skuttle Humidier

Principle of Operation

Your Skuttle Humidier uses the same method of evaporation you
observe in nature after a summer shower. Mother Nature’s technique is
simple: warm air passes over a thin layer of water spread over a broad
surface, causing the water to evaporate and the humidity level to rise.
Your humidier creates the same natural response with an evaporator
pad, which dispenses water evenly in front of a warm air stream.

You’ll notice that the evaporator pad has many holes and con necting
strands. These signicantly increase the area from which water can
evaporate. This warm air evaporative process, intensied by the warm
air from your furnace, is what makes your humidier perform efciently.

HowYourHumidierWorks

The system is controlled by a humidistat that monitors the relative
humidity (RH) in your home and activates or deactivates the humi dier
accordingly. Water evaporated from the humidier leaves behind all
its impurities (e.g., calcium, iron, lime, bacteria, etc.), thus creating
a puried vapor that doesn’t pollute your indoor air. As a result, your
home will be freer from these contaminants, and your family will almost
certainly be healthier and more comfortable.

Models 2000, 2001. When your home’s air is dryer than the selected
level of humidity, the humidistat activates the low-voltage solenoid in
your humidier, allowing water to ow across the unit’s media. Warm,
dry air is then forced through the humidier cabinet by the furnace
blower. As the warm air evaporates the water, the resulting moist
(or humidied) air is circulated throughout your home by the heating
system.

4

Model 2002. These models operate identically to the previous models,
except that warm air is forced through the humidier cabinet by a
humidier fan rather than by the furnace blower.

Humidistat Operating Instructions

Important Notes:

• Models 2000, 2001 and 2002 come with a standard humidistat. (See
operating instructions, following.)

Your new Model 2000, 2001 or 2002 ow-thru humidier is controlled
by a humidistat that is installed either on the cold air return of your
furnace or on an interior wall of your home. The recommended settings
for this control may seem illogical until you understand the principle

behind them....

As you can see from the Humidi stat
Settings Chart (page 5), the recom­mended setting goes down as the
outside temperature decreases—just
the opposite of how you operate your
furnace’s thermostat. To understand
the reason for this, think of what
happens to an ice-cold drink when
it’s outside on a hot summer day:
water (or condensation) forms on the
outside of the glass. Condensation
occurs because the hot summer air contains humidity, and the cold
surface of the glass cools the surrounding air. Once cooled, the air
molecules become smaller and can no longer hold as much moisture.
The result is that water droplets accumulate on the glass.

Outdoor Humidistat

Temperature Setting

5

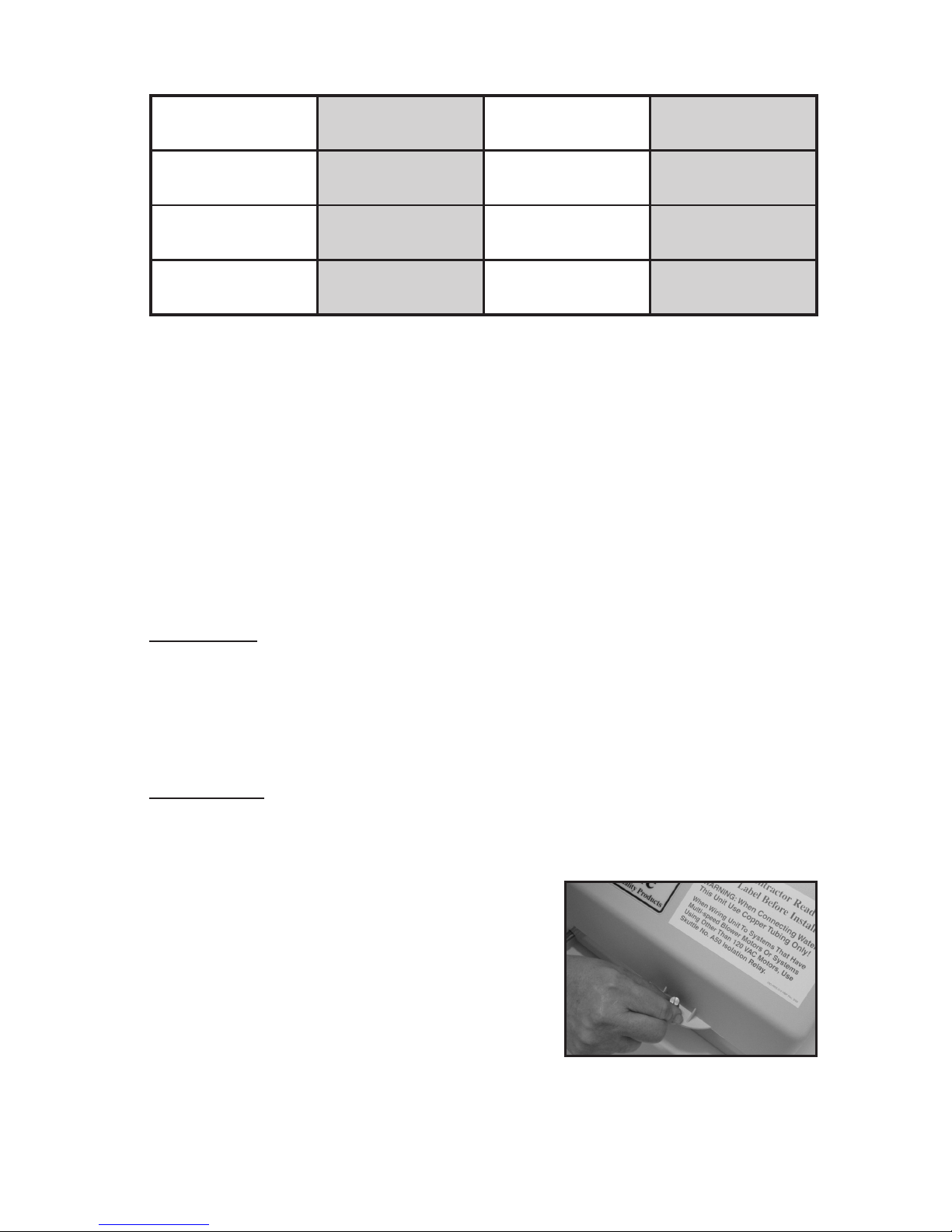

Recommended Humidistat Settings

Outside

Temperature

Recommended

Setting

Outside

Temperature

Recommended

Setting

-20ºF (-29ºC)

15

(Low)

10ºF (-12ºC)

30

(Medium)

-10ºF (-23ºC)

20

(Medium-Low)

20ºF (-7ºC)

35

(Medium-High)

0ºF (-18ºC)

25

(Low-Medium)

Above 20ºF

(-07ºC)

40

(High)

Maintenance Instructions

How Water Hardness Affects Maintenance

Your humidier will accumulate minerals such as calcium and lime
after operating for a short period. (Accumulation of minerals is a sure
sign the humidier is producing humidity.) The amount of accumulation
depends on the hardness of the water supply in your area. Therefore,
the amount of time between cleanings is unpredictable.

To determine if your humidier pad needs cleaned or replaced, look to
see if the openings in the pad are caked with minerals.

CAUTION: Excessive buildup of minerals is detrimental to the

humidier’sinternalpartsaswellastotheevaporativeprocess.

Refer to the maintenance instructions below to achieve years of efcient
performance from your Skuttle Flow-Thru Humidier.

Pad Cleaning and Replacement

WARNING: To avoid hazard of electrical shock or burn, turn off
power supplying this equipment before servicing.

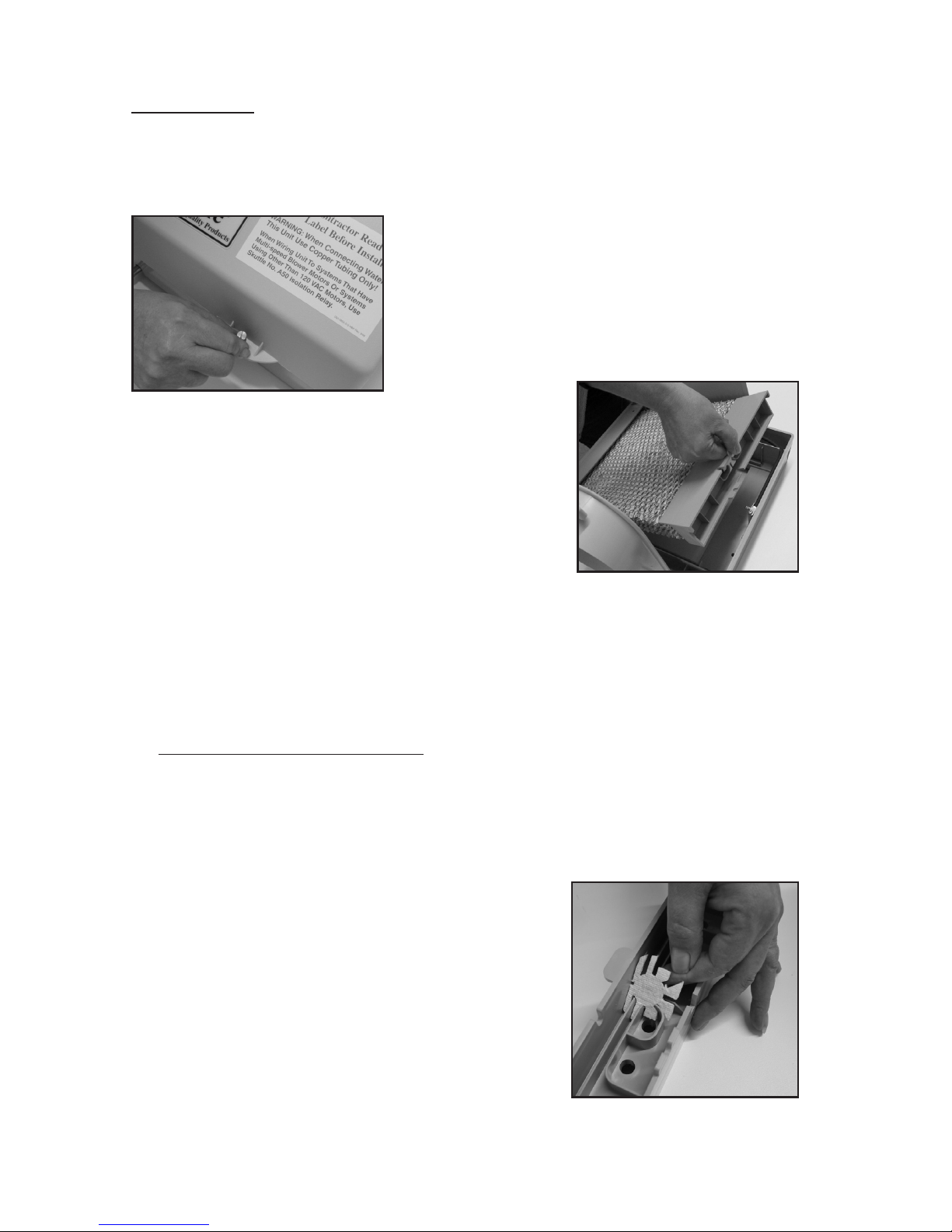

1. Shut off the water supply.

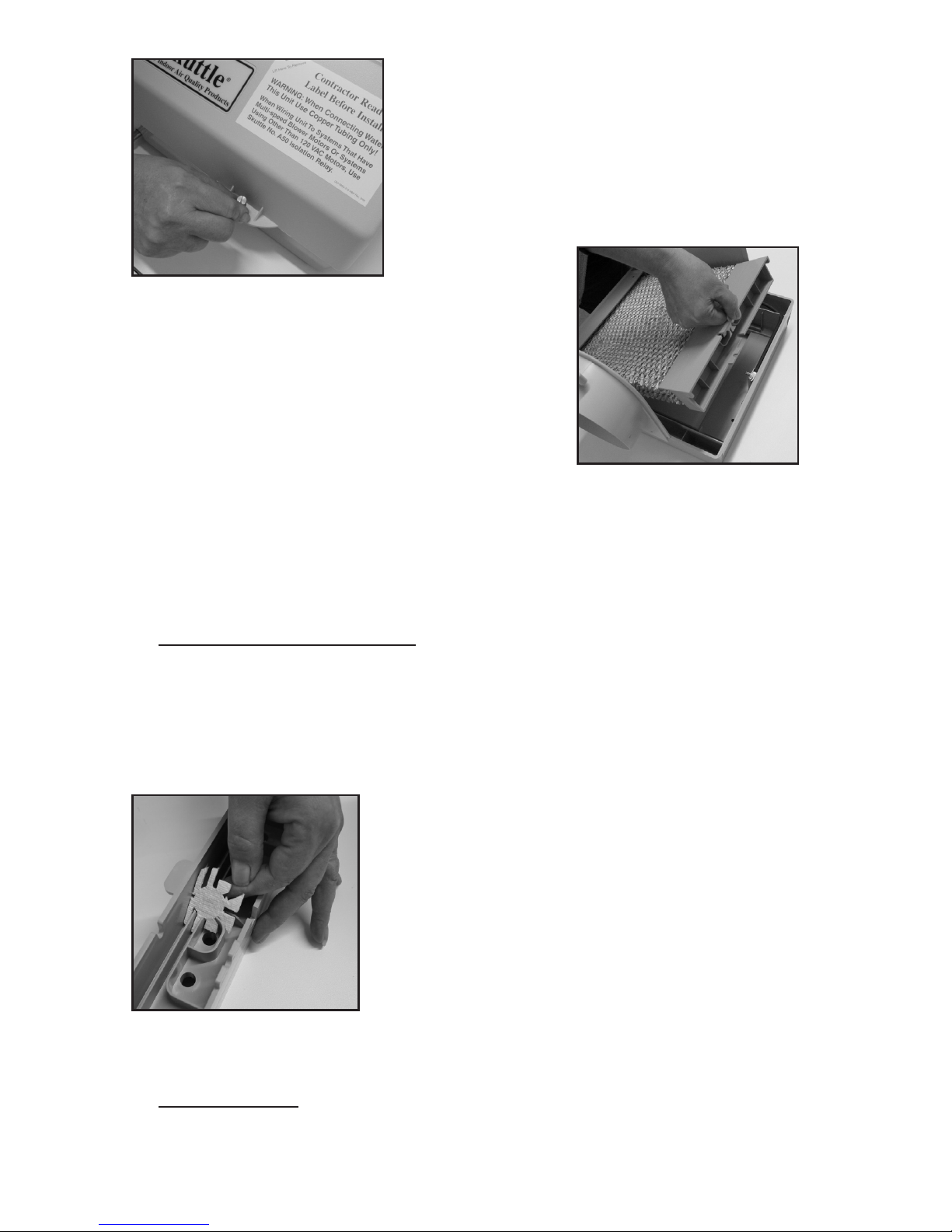

2. Remove the humidier cover by turning

the screw (located at the bottom of the
cover) counterclockwise () and pulling
the cover out toward you.

6

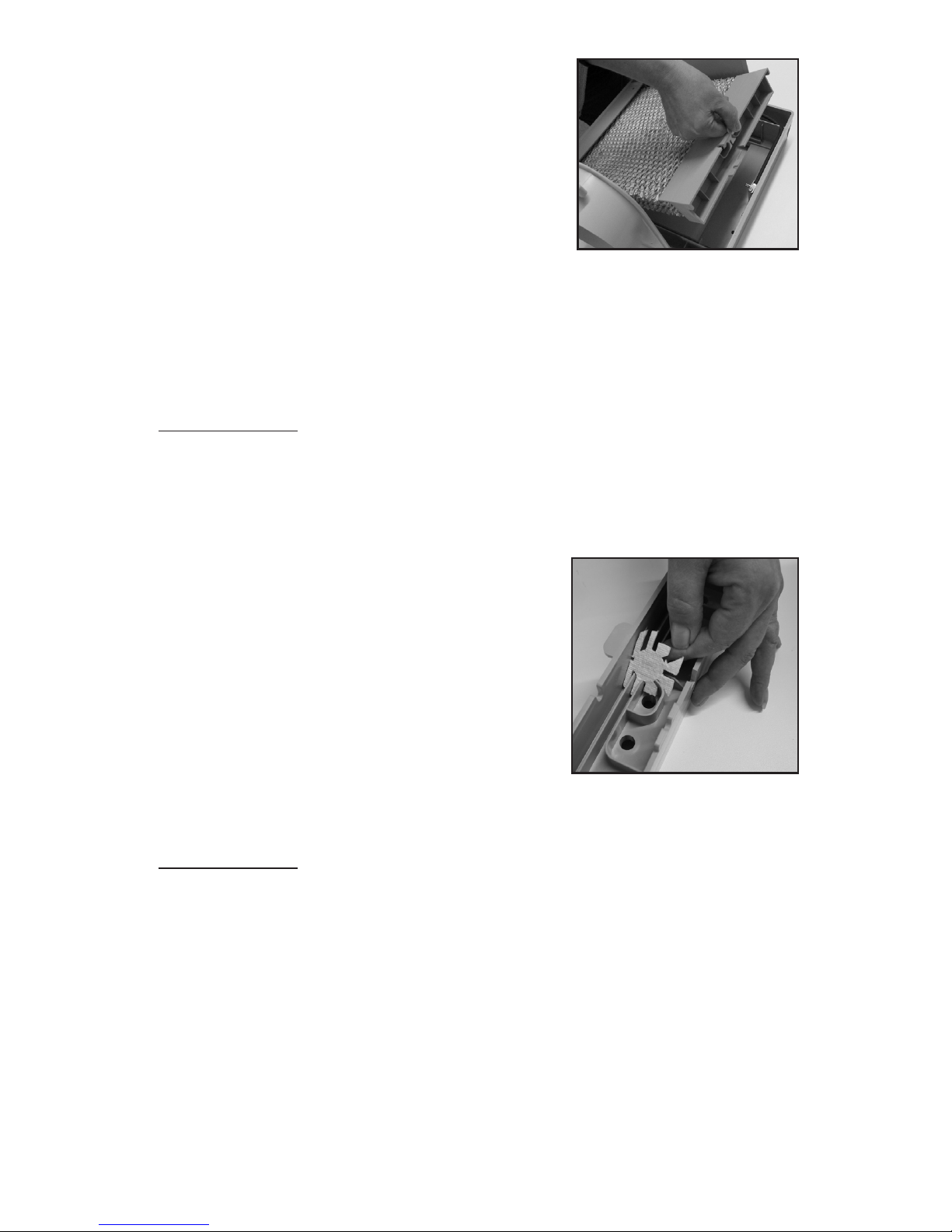

3. Tilt out the distribution tray and evaporator
pad assembly.

4. Wash all plastic and metal parts (except electrical parts and compo­nents) in humidier cleaner or a 50 percent solution of vinegar and
water.

5. If cleaning is not sufcient, replace the evaporator pad. (See
Replacement Parts and Service, page 7.)

IMPORTANT:

• The evaporator pad should be replaced at least once a year

(i.e., once each humidication season). In cases of excessive
mineral buildup, more frequent media replacement may be
necessary if cleaning is not effective.

• TheHumidieralsocontainsaone-

piece wick, which must be changed
along with the evaporator pad. The

wick can be changed easily by lifting out
the old one and replacing it with the new
wick provided with the evaporator pad.

6. Wipe any loose sediment from the water tray. Make sure no particles
are allowed to plug the drain hole.

IMPORTANT: Attheendofeachhumidicationseason,turn

the water supply off and clean the unit.

If, after cleaning or replacing the pad, your Flow-Thru Humidier
does not perform up to previous standards, contact your HVAC
contractor for service.

7

Replacement Parts and Service

If you need parts or service to maintain the superior performance of
your Flow-Thru Humidier, follow these procedures:

• Contact the heating and air conditioning contractor who installed
your unit. You may nd this information stamped on the back cover
of this booklet, or on a label attached to your humidier or heating
system.

• If this information is unavailable, look in the phone book or on the
Internet under “Heating and Air Conditioning Contractors”.

• Finally, if these attempts for parts or service fail, write, call or email
Skuttle at:

Skuttle Indoor Air Quality Products
101 Margaret Street, Marietta, OH 45750
800-848-9786 or 740-373-9169
[email protected]

Homeowner Tips

• In a home that has had little or no humidication, allow approxi mately
three weeks for your new humidier to reach the desired humidity
level. Your furniture, woodwork, carpeting, plaster, houseplants and
family members all need time to absorb lost moisture. To eliminate
drafts that allow heat and humidied air to escape, keep replace
dampers closed when not in use.

• If excessive moisture appears on windows or walls, reduce the
humidity setting on your humidistat. If the situation continues, turn off
the water valve and consult your HVAC contractor.

SeeFlow-ThruHumidierpartlistsanddiagrams,

beginning on page 8.

8

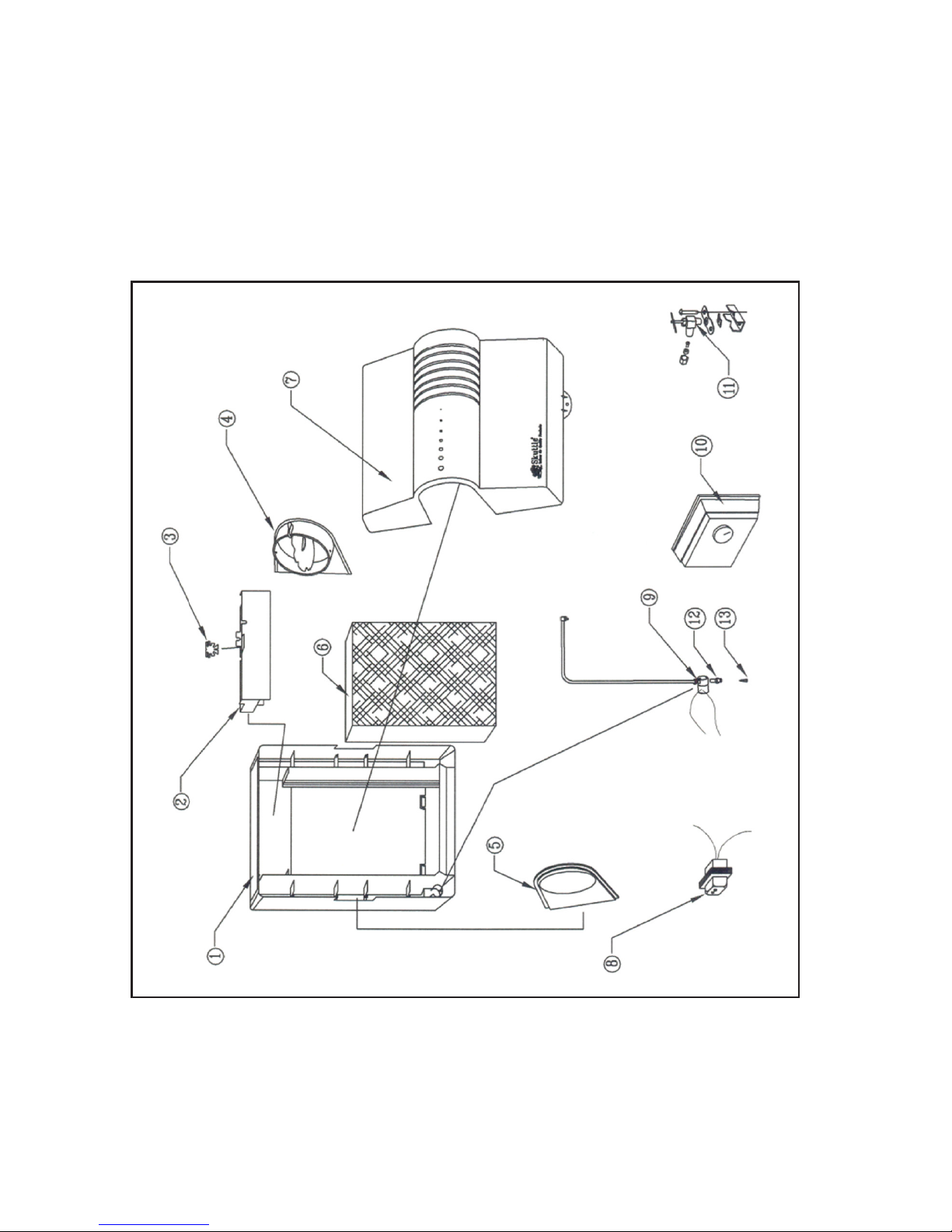

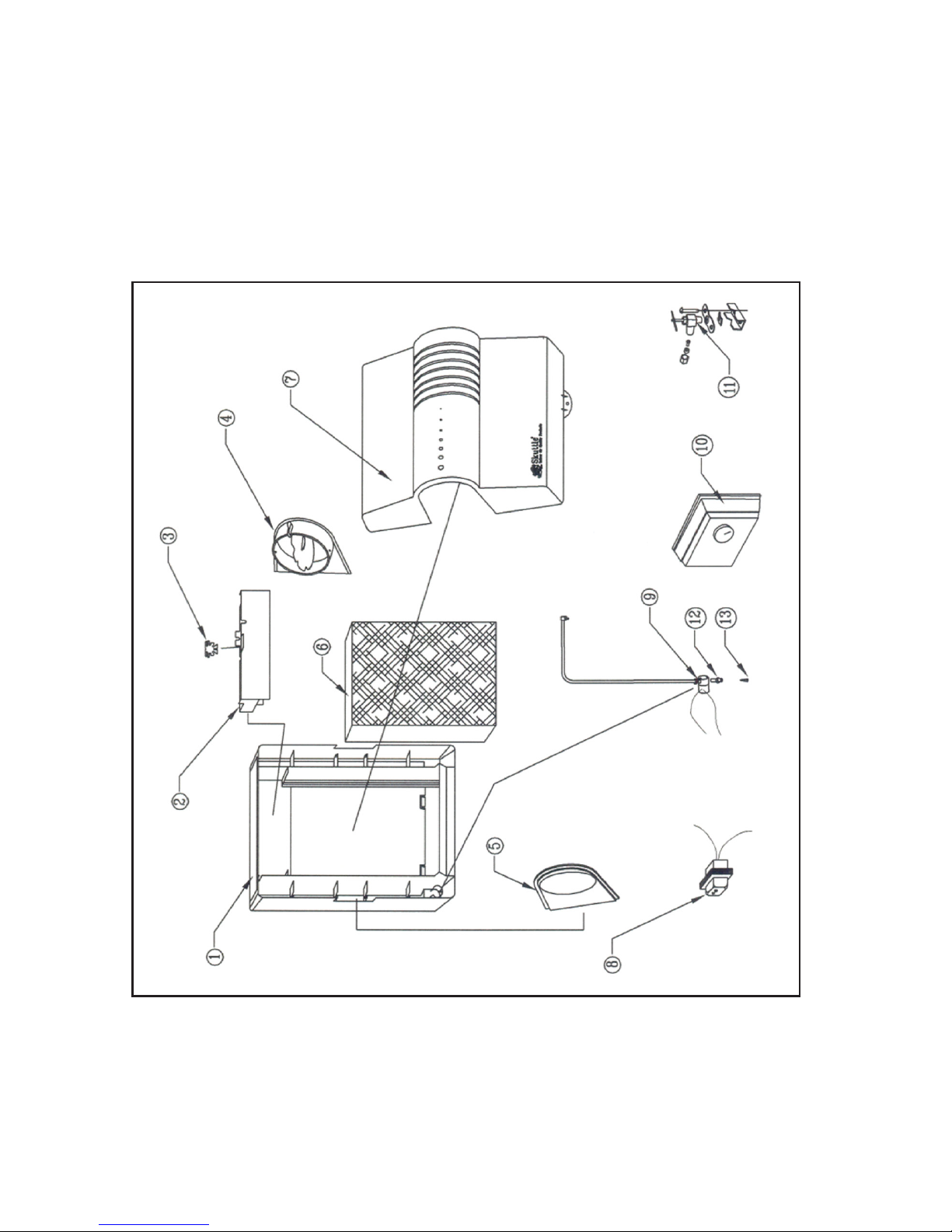

Models 2000

Replacement Parts Diagram

9

Models 2000

Replacement Parts List

Key No. Part No.

Std.

Pkg.

Description

1 000-1730-094 1 Mounting Base

2 000-0602-055 1 Drip Tray

3 000-1317-091 1 Wick

4 A00-1730-124 1 Side Piece w/Damper Assembly

5 000-1730-089 1 Solid Side Piece

6 A04-1725-052 12 Replacement Media w/Wick

7 A00-0641-171 1 Cover (w/Label, Screw & Retaining Washer)

8 000-0814-008 1 Transformer (24V, 10VA, 120V Primary)

9 A01-0814-148 1 24 Volt Solenoid (Universal Kit)

10 SK0-0055-001 1 Humidistat Assembly for 2000

11 A00-1128-005 1 Saddle Valve

12 000-1106-037 1

Orice Fitting w/Filter (#13), Compression Nut

& Ferrule

13 000-1319-051 1 Inline Filter

Not

shown

K00-2000-000 1

Small Parts Kit (w/Cover Screw & Retainer, Wa-

ter Feed Tube, 90° Brass Elbow, Elbow Retainer

& Screw)

10

Models 2001

Replacement Parts Diagram

11

Models 2001

Replacement Parts List

Key No. Part No.

Std.

Pkg.

Description

1 000-1730-091 1 Mounting Base

2 000-0602-055 1 Drip Tray

3 000-1317-091 1 Wick

4 A00-1730-124 1 Side Piece w/Damper Assembly

5 000-1730-089 1 Solid Side Piece

6 A04-1725-051 12 Replacement Media w/Wick

7 A00-0641-170 1 Cover (w/Label, Screw & Retaining Washer)

8 000-0814-008 1 Transformer (24V, 10VA, 120V Primary)

9 A01-0814-148 1 24 Volt Solenoid (Universal Kit)

10 SK0-0055-001 1 Humidistat Assembly for 2001

11 A00-1128-005 1 Saddle Valve

12 000-1106-037 1

Orice Fitting w/Filter (#13), Compression Nut

& Ferrule

13 000-1319-051 1 Inline Filter

Not

shown

K00-2000-000 1

Small Parts Kit (w/Cover Screw & Retainer,

Water Feed Tube, 90º Brass Elbow, Elbow

Retainer & Screw)

12

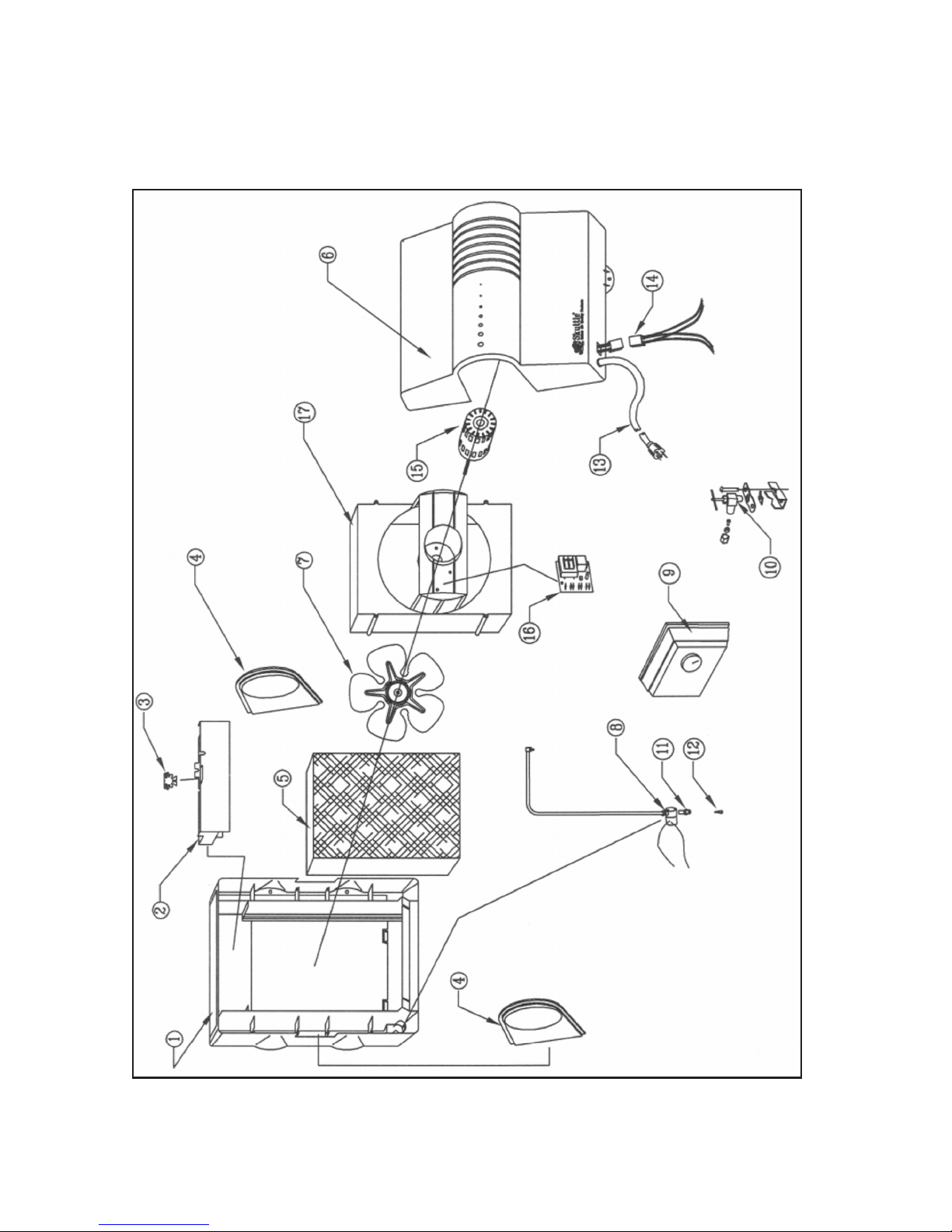

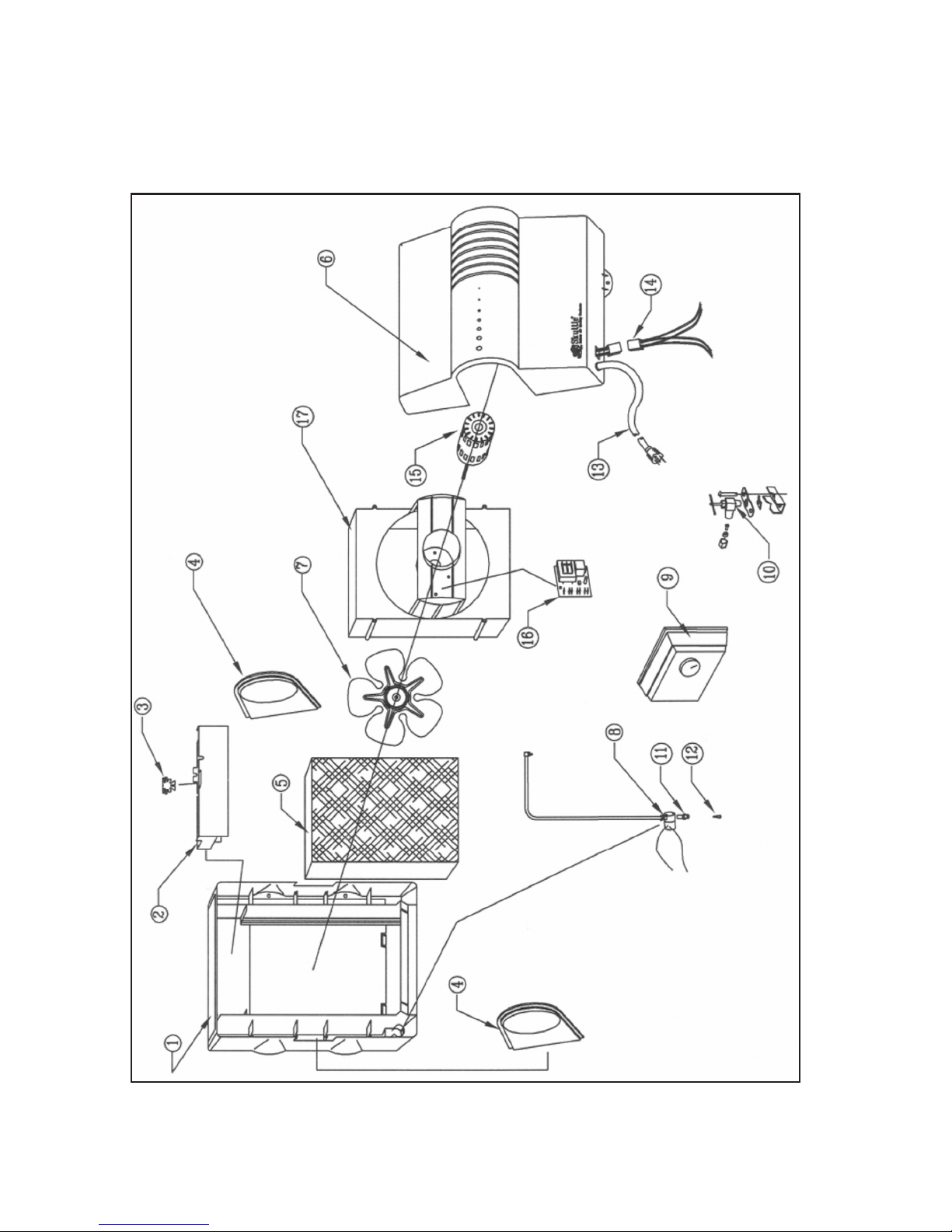

Models 2002

Replacement Parts Diagram

13

Models 2002

Replacement Parts List

Key No. Part No.

Std.

Pkg.

Description

1 000-1730-091 1 Mounting Base

2 000-0602-055 1 Drip Tray

3 000-1317-091 1 Wick

4 A00-1730-089 1 Solid Side Piece

5 A04-1725-051 12 Replacement Media w/Wick

6 A00-0641-169 1 Cover (w/Label, Screw & Retaining Washer)

7 000-1318-080 1 10" Diameter Fan Blade

8 A01-0814-148 1 24 Volt Solenoid (Universal Kit)

9 SK0-0055-001 1 Manual Humidistat for 2002

10 A00-1128-005 1 Saddle Valve

11 000-1106-037 1 Orice Fitting w/Filter (#12), Compression Nut & Ferrule

12 000-1319-051 1 Inline Filter

13 000-0811-123 1 Power Supply Cord

14 000-0811-122 1 2-Piece Connector Assembly

15 000-1721-048 1 Fan Motor

16 000-0431-034 1 Insolation Relay

17 000-1730-092 1 Fan Shroud

Not shown 00-2000-000 1

Small Parts Kit (w/Cover Screw & Retainer, Water Feed

Tube, 90º Brass Elbow, Elbow Retainer & Screw)

14

Skuttle Limited Product Warranty

NOTE: Models2000,2001arewarrantedforveyears;Model

2002 is warranted for one year.

This limited warranty covers your Skuttle Flow-Thru Humidier as des­ignated on the return portion of the warranty registration card, excluding
wiring, plumbing and installation. Skuttle Mfg. Co. (DBA Skuttle Indoor
Air Quality Products) warrants that this product is free from defects
in material and workmanship under normal, non commercial use and
service. Skuttle will remedy any such defects if they appear within 12
months from the date of the original installation as evidenced by receipt
of the warranty registration card, subject to the terms and conditions of
the limited warranty stated below:

1. THIS LIMITED PRODUCT WARRANTY IS GUARANTEED BY
SKUTTLE MANUFACTURING COMPANY, 101 Margaret Street,
Marietta, OH 45750.

2. This warranty shall extend only to any noncommercial owner who
has purchased this residential product for purposes other than
resale.

3. The completion and return of the Warranty Registration Card is a
condition precedent to warranty coverage and performance. The
warranty is not valid unless this card is completed and mailed to the
factory within fteen (15) days of equipment installation.

4. All components are covered by this limited warranty except
expendable items.

5. If, within the warranty period, this product or any component
requires service, it must be performed by a competent heating and/
or plumbing contractor —preferably the installing contractor. Skuttle
will not pay shipping or labor charges to remove or replace such
defective parts or components. If the part or component is found by
inspection to contain such defective material and/or workmanship, it
will be repaired or exchanged free of charge at Skuttle’s option, and
returned freight collect.

6. In order to obtain the benets of this limited warranty, you must
notify the dealer or distributor in writing of any defects within thirty
(30) days of the discovery. If, after reasonable time, you have not
received an adequate response from the dealer or distributor, notify
in writing:

Skuttle Indoor Air Quality Products

101 Margaret Street

Marietta, OH 45750

15

SKUTTLE WILL RECEIVE, FREIGHT PREPAID, ONLY REMOVABLE
PARTS OR COMPONENTS OF SUCH DEFECTIVE PRODUCTS.

7. This limited warranty does not apply to any part or component that
is damaged in transit or handling; has been subjected to abuse,
neglect or accident; has not been installed, operated and serviced
according to Skuttle’s instructions; has been operated beyond the
factory rated capacity; or has been altered in any way that affects
its performance. There is no warranty due to neglect, alteration or
ordinary wear and tear. Skuttle’s liability is limited to replacement of
defective parts or components and does not include the payment
of the cost of labor charges to remove or replace such defective
components or parts.

8. Skuttle will not be responsible for loss of use of any product; loss
of time; inconvenience; or any other indirect, incidental or con­sequential damages with respect to person or property, whether
as a result of breach of contract, neglect or otherwise. (SOME
STATES DO NOT ALLOW THE LIMITATION OF EXCLUSION OR
LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,
SO THE LIMITATION OF EXCLUSION IN THE PRECEDING
SENTENCE MAY NOT APPLY TO YOU.)

9. THIS WARRANTY GIVES YOU SPECIFIC RIGHTS, AND YOU
MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE
TO STATE.

10. Any warranty work will be performed within a reasonable time—
usually within one-hundred-twenty (120) days after notice of defect
and delivery to the Skuttle factory —subject to delays beyond the
manufacturer’s control

11. Any warranty by Skuttle of merchantability, tness for use or any
other warranty (express, implied or statutory), representation or
guarantee other than what was set forth herein shall expire at the
expiration date of this limited warranty. (SOME STATES DO NOT
ALLOW LIMITATION ON HOW LONG AN IMPLIED WARRANTY
LASTS, SO THE LIMITATION IN THE PRECEDING SENTENCE
MAY NOT APPLY TO YOU.)

12. Skuttle reserves the right to make changes in the design and
material of its products without incurring any obligation to incor­porate such changes in the units completed before the effective
date of such change.

16

Skuttle® Indoor Air Quality Products

Productos para la Calidad del Aire en Ambientes Interiores

101 Margaret St., Marietta, OH 45750
800-848-9786 (sólo EUA) o 740-373-9169
[email protected] • www.skuttle.com

17

ESPAÑOL

Contenido

Felicitaciones ........................................................................................18

Una experiencia que trabaja por usted.................................................18

Las responsabilidades del propietario ..................................................19

Sobre su humidicador Skuttle .............................................................19

Principios de operación ...................................................................19

Cómo funciona su humidicador .....................................................19

Instrucciones para la operación del humidistato ..............................20

Niveles recomendados para el humidistato .....................................21

Instrucciones para la manutención .......................................................21

El impacto del agua dura en la manutención .................................21

Filtro de limpieza y repuesto ..........................................................22

Sugerencias para el propietario............................................................23

Piezas de repuesto y de servicio ..........................................................23

Modelos 2000 .................................................................................24

Modelos 2001 .................................................................................26

Modelos 2002 .................................................................................28

Garantía limitada de su producto Skuttle .............................................30

English .................................................................................................. 1

Français .............................................................................................. 32

Observe el número del modelo y la información del contratista

al reverso de este manual.

18

Felicitaciones...

...porsucompradeunHumidicadordeDesvíoSkuttledeAlta
Capacidad,¡Unodelashumidicadoresresidencialesmásnos!

Modelos 2000

Humidicadoresde

Desvío Ventilados por el

Sistema de Calefacción

Modelos 2002

Humidicadoresde

Desvío con Ventilador

Interno

Modelos 2001

Humidicadoresde

Desvío Ventilados por el

Sistema de Calefacción

Los humidistatos de los modelos 2000, 2001 y 2002 se operan manu­almente.

Favor de tomar unos minutos para leer este folleto. Le
informará de varios detalles y benecios de su nuevo humi­dicador, y le ayudará a entender la manutención rutinaria que
asegurará muchos años de utilidad eciente.

Una experiencia que trabaja por usted

Con más de 90 años de experiencia en el campo de la calidad del aire
de ambientes interiores, Skuttle ha logrado su propio lugar como líder

19

en el humedecimiento residencial. Nuestra longevidad y la dedi cación
a nuestros clientes han dado como fruto unos productos a los que no
se supera en términos de calidad y facilidad de operar. Detalles como
controles auto máticos, componentes reversibles y fáciles de meter
y sacar y menos piezas en general, hacen que los humidicadores
Skuttle sean de los más simples y los más libres de problemas que se
pueden comprar.

Las responsabili dades del propietario

La obligación de Skuttle para cumplir con la garantía de este humi­dicador depende de que usted complete la tarjeta de registro de
la garantía (la cual se encuentra en el paquete de piezas para el
humidicador) y que la envíe a SKUTTLE INDOOR AIR QUALITY
PRODUCTS, 101 MARGARET STREET, MARIETTA, OH 45750. La
garantía no será válida si no se recibe la tarjeta dentro de 15 días
después de la fecha de la instalación del equipo.

Sobre su humidicador Skuttle

Principios de operación

Su humidicador Skuttle utiliza el mismo método de evaporación de
lo que se observa en la naturaleza después de una lluvia en verano.
La técnica de la Madre Naturaleza es simple: el aire caliente pasa
por encima de una capa na de agua derramada por una supercie
amplia, causando que el agua se evapore y que la humedad aumente.
Su humidicador produce la misma reacción natural con una tabla de
evaporación, la cual distribuye el agua uniformemente ante un ujo de
aire caliente.

Se notará que el ltrode evaporación tiene muchos oricios y la­mentos conectores. Estos aumentan sustancialmente el área desde la
cual se puede evaporar el agua. Este proceso de evaporación de aire
caliente, intensicado por el aire caliente del sistema de calefacción, es
lo que hace que su humidicador funcione ecientemente.

Cómofuncionasuhumidicador

El sistema es controlado por el humidistato, que revisa la humedad
relativa (RH) dentro de su casa y, según ello, pone en marcha o apaga
el humidicador. El agua evaporada del humidicador deja atrás todas
sus impurezas (por ejemplo, calcio, hierro, cal, bacterias, etc.), creando
así un vapor puricado que no contamina su aire ambiental. Como

20

resultado, su casa estará más libre de estos contaminantes y su familia
casi por seguro estará más sana y más cómoda.

Los modelos 2000, 2001. Cuando el nivel de la humedad dentro de
su casa cae debajo del nivel seleccionado, el humidistato activa un
solenoide de bajo voltaje en el humidicador, permitiendo así que corra
el agua por el ltro de evaporación del aparato. Entonces el sistema
de calefacción ventila un ujo de aire caliente y seco por el gabinete
del humidicador. A medida que el aire evapore al agua, el resultante
aire húmedo (o humedecido) es circulado a su casa a través del
sistema de calefacción.

Los modelos 2002. Estos modelos funcionan del mismo modo
que los de arriba, pero el ujo del aire caliente es impulsado por un
ventilador dentro del gabinete del humidicador en lugar del ventilador
del sistema de calefacción.

Instrucciones para la operación del humidistato

Avisos Importantes:

• Los modelos 2000, 2001 y 2002 vienen con humidistato estándar.
Véanse las instrucciones de operación que siguen abajo.

Su nuevo humidicador de desvío modelo 2000, 2001 o 2002 es
controlado por un humidistato que se ha instalado o en el conducto
de retorno del aire frío en su sistema de calefacción, o en una pared
interior de su casa. Los niveles recomendados para este control
pueden parecer ilógicos hasta que se haya entendido el principio
detrás de ellos.…

Como se puede observar arriba
en la tabla para los niveles del
humidistato, el nivel recomendado
va bajando a medida que baja
la temperatura exterior—todo lo
contrario de la manera en que
se usa el termostato del sistema
de calefacción. Para entender el
porqué de esto, piense en lo que
ocurre con una bebida helada en un
día caluroso de verano—se forma
agua (o condensación) en la

Temperatura Nivel en el

Exterior Humidistato

21

Temperatura

Exterior

Nivel

Recomendado

Temperatura

Exterior

Nivel

Recomendado

-20ºF (-29ºC)

15

(bajo)

10ºF (-12ºC)

30

(medio)

-10ºF (-23ºC)

20

(bajo medio)

20ºF (-7ºC)

35

(medio alto)

0ºF (-18ºC)

25

(medio bajo)

arriba de 20ºF

(-07ºC)

40

(alto)

Instrucciones para la manutención

El impacto del agua dura en la manutención

Después de un corto período de uso, su humidicador va a acumular
minerales como el calcio y el cal. (La acumulación de minerales es
señal segura de que el humidicador está produciendo humedad.) La
cantidad de minerales acumulados depende de la dureza del agua
proveída en la zona. Por eso, es imposible pronosticar cuánto tiempo
debe pasar entre cada limpieza.

Para decidir si es necesario limpiar o reemplazar el ltro de evapo­ración, observe si las aberturas en el ltro están bloqueadas por
minerales.

OJO: Una acumulación excesiva de minerales es dañina para

laspiezasinternasdelhumidicadorytambiénparaelproceso

de evaporación. Para conseguir años de rendimiento eciente de su
humidicador de desvío Skuttle, consulte las instrucciones abajo para
la manutención.

supercie del vaso. Esta condensación se da porque el aire caliente
del verano es húmedo, y la supercie enfriada del vaso hace que baje
la temperatura del aire circundante. Una vez enfriadas, las moléculas
del aire se hacen cada vez menores y por eso ya no pueden contener
tanta agua. El resultado es que se acumulen gotitas de agua en el
vaso.

El mismo principio se aplica a su casa en el invierno, cuando baja la
temperatura exterior y el aire dentro de la casa se mantiene caliente
y húmedo. Para retener la humedad dentro de su casa y prevenir la
condensación, es necesario bajar el humidistato a medida que bajen
las temperaturas afuera.

Niveles Recomendados para el humidistato

22

Filtro de limpieza y repuesto

ATENCIÓN: Para evitar el peligro de un descarga o una
quemadura eléctrica, corte la corriente que va a este equipo antes
de trabajar en la manutención.

1. Cierre la llave del agua que entra al aparato.

2. Quite la tapa del humidificador sacando

el tornillo (que se encuentra en la parte
inferior de la tapa) en sentido contrario
al de las manecillas del reloj () y jale
la tapa hacia afuera.

3. Inclinándola, saque la armadura con

la bandeja de distribución y el filtro de
evaporación.

4. Lave todas las piezas de plástico y metal (menos las piezas y

componentes eléctricos) usando un limpiador para humidicadores
o una solución de partes iguales de vinagre y agua.

• Elhumidicadortambiéncontiene

una mecha de una sola pieza que ha

decambiarsejuntoconelltrode

evaporación. La mecha puede cam­biarse fácilmente, levantando la vieja
y reemplazándola con la nueva que se
incluye con el ltro de evaporación.

5. Si esta limpieza resulta insuciente, habrá que reemplazar el ltro

de evaporación. (Vea Piezas de repuesto y servicio, pag. 23.)

AVISOS IMPORTANTES:

• Elltrodeevaporacióndebereemplazarseporlomenosuna

vez al año (o sea, una vez por temporada de humidicación).
En casos de acumulación excesiva de minerales, es posible que
sea necesario reemplazarlo el medio con mayor frecuencia si la
limpieza resulta inecaz.

23

6. Limpie de la bandeja para el agua cualquier sedimento que no esté
pegado a ella. Asegúrese de que no haya ninguna partícula que
bloquee la abertura para el drenaje.

IMPORTANTE: Alnaldecadatemporadadehumidicación

córtele al equipo su corriente de agua y límpielo.

Sugerencias para el propietario

• En una casa donde no haya habido ninguna humidicación, deje
que pasen unas tres semanas para que su nuevo humidicador
alcance el nivel deseado de humedad. Los muebles, las maderas,
las alfombras, el yeso, las plantas y los miembros de su familia
todos necesitan tiempo para absorber la humedad.

• Para eliminar corrientes de aire que permiten el escape de la
calefacción y el aire humedecido, mantenga cerradas las com­puertas de tiro de las chimeneas cuando no estén en uso.

• Si aparece en las ventanas o paredes una humedad excesiva, baje
el nivel de humedad en el humidistato. Si persiste la situación,
cierre la llave del agua y consulte a su contratista de sistemas de
calefacción y aire acondicionado.

Piezas de repuesto y servicio

Si en algún momento necesita de piezas de repuesto o de servicio
para mantener el funcionamiento óptimo de su humidicador, siga los
siguientes pasos simples:

• Contactar al contratista de sistemas de calefacción y aire acon di­cionado que instaló su aparato. En muchos casos esta información
se encuentra en la etiqueta pegada a su humidicador o su sistema
de calefacción.

• Si no se encuentra ninguna etiqueta, consulte la guía tele fónica
o el Internet bajo Contratistas de Sistemas de Calefacción y Aire
Acondicionado.

• Finalmente, si no le sirve ninguno de estos intentos de conseguir
piezas de repuesto o de servicio, escriba, llame o mande un
mensaje por correo electrónico a Skuttle:

Skuttle Indoor Air Quality Products
101 Margaret Street, Marietta, OH 45750
800-848-9786 o 740-373-9169
[email protected]

Veaeldiagramaylalistadepartesdelhumidicadordedesvío

ventilados por el sistema de calefacción, empezando en la pag. 24.

24

Diagrama de piezas de repuesto

Modelos 2000

25

Número

de Clave

Número de

Pieza

Embalaje

Estandar

Descripción

1 000-1730-094 1 Base de Montura

2 000-0602-055 1 Bandeja de Goteo

3 000-1317-091 1 Mecha

4 A00-1730-124 1 Pieza Lateral con Regulador

5 000-1730-089 1 Pieza Lateral Sólida

6 A04-1725-052 12 Filtros con Mecha de Repuesto

7 A00-0641-171 1 Cubierta con Etiqueta, Tornillo y Arandela

8 000-0814-008 1 Transformador (24V, 10VA, 120V Primario)

9 A01-0814-148 1 Solenoide de 24V (Juego Universal)

10 SK0-0055-001 1 Humidistato para Modelo 2000

11 A00-1128-005 1 Válvula de Tipo Sillín

12 000-1106-037 1

Empalme con Filtro (#13), Tuerca de

Compresión y Capuchón de metal

13 000-1319-051 1 Filtro en Línea

No

Mostrada

K00-2000-000 1

Juego de Piezas Pequeñas (Tornillo para

Cubierta y Arandela, Tubo de Cobre de 90°,

Codo Sujetador y Tornillo)

Lista de piezas de repuesto

Modelos 2000

26

Diagrama de piezas de repuesto

Modelos 2001

27

Lista de piezas de repuesto

Modelos 2001

Número

de Clave

Número de

Pieza

Embalaje

Estandar

Descripción

1 000-1730-091 1 Base de Montura

2 000-0602-055 1 Bandeja de Goteo

3 000-1317-091 1 Mecha

4 A00-1730-124 1 Pieza Lateral con Regulador

5 000-1730-089 1 Pieza Lateral Sólida

6 A04-1725-051 12 Filtros con Mecha de Repuesto

7 A00-0641-170 1 Cubierta con Etiqueta, Tornillo y Arandela

8 000-0814-008 1 Transformador (24V, 10VA, 120V Primario)

9 A01-0814-148 1 Solenoide de 24V (Juego Universal)

10 SK0-0055-001 1 Humidistato para Modelo 2001

11 A00-1128-005 1 Válvula de Tipo Sillín

12 000-1106-037 1

Empalme con Filtro (#13), Tuerca de

Compresión y Capuchón de metal

13 000-1319-051 1 Filtro en Línea

No

Mostrada

K00-2000-000 1

Juego de Piezas Pequeñas (Tornillo para

Cubierta y Arandela, Tubo de Cobre de 90°,

Codo Sujetador y Tornillo)

28

Diagrama de piezas de repuesto

Modelos 2002

29

Lista de piezas de repuesto

Modelos 2002

Número de

Clave

Número de

Pieza

Embalaje

Estandar

Descripción

1 000-1730-091 1 Base de Montura

2 000-0602-055 1 Bandeja de Goteo

3 000-1317-091 1 Mecha

4 A00-1730-089 1

Pieza Lateral Sólida

5 A04-1725-051 12

Filtros con Mecha de Repuesto

6 A00-0641-169 1

Cubierta con Etiqueta, Tornillo y Arandela

7 000-1318-080 1 Hoja de Ventilador de 10 pulgadas

8 A01-0814-148 1

Solenoide de 24V (Juego Universal)

9 SK0-0055-001 1

Humidistato para Modelo 2002

10 A00-1128-005 1

Válvula de Tipo Sillín

11 000-1106-037 1

Empalme con Filtro (#12), Tuerca de Compresión y

Capuchón de metal

12 000-1319-051 1

Filtro en Línea

13 000-0811-123 1 Cable de Suministro de Corriente

14 000-0811-122 1 Conector para Ensamblaje de 2 Piezas

15 000-1721-048 1 Motor de Ventilador

16 000-0431-034 1 Relevo de Aislamiento

17 000-1730-092 1 Carcasa del Ventilador

No

Mostrada

00-2000-000 1

Juego de Piezas Pequeñas (Tornillo para Cubierta y

Arandela, Tubo de Cobre de 90°, Codo Sujetador y Tornillo)

30

Garantía Limitada de su Producto Skuttle

NOTA: Modelos2000,2001tienengarantíaporcincoaños;Modelos

2002 tienen garantía por un año.

Esta garantía limitada de vigencia se aplica a este producto Skuttle tal
como se le designa en la parte a remitir en la tarjeta de matrícula de la
garantía, excepto el cableado, la plomeria y la instalación. La Skuttle
Manufacturing Company (conocida como Skuttle Indoor Air Quality
Products) garantiza que este producto es libre de defectos en el material
y su elaboración confeccionado bajo un uso y servicio normal y no
comercial. Skuttle remediará tales defectos si aparecen dentro de 12
meses desde la fecha de la instalación original, comprobada ésta por el
recibo de la tarjeta de registro de la garantía, sujeta a los términos y las
condiciones abajo declarados:

1. ESTA GARANTÍA LIMITADA DEL PRODUCTO ES GARANTIZADA
POR SKUTTLE MANUFACTURING COMPANY, 101 Margaret Street,
Marietta, OH 45750.

2. Esta garantía se extenderá sólo a cualquier propietario no comercial
que haya comprado este producto residencial para nes otros que los
de reventa.

3. El completar y devolver la tarjeta de registro de la garantía son una
condición precedente a la cobertura y el cumplimiento de la garantía.
La garantía no es válida a menos que la tarjeta sea completada y
mandada a la fábrica dentro de quince (15) días desde la instalación
del equipo.

4. Todos los componentes estan cubiertos bajo esta garantía limitada
excepto los elementos desechables.

5. Si dentro del período de la garantía este producto o cualquier compo­nente requiere de un servicio, tiene que llevarlo a cabo un contratista
competente en sistemas de calefacción o plomería—preferiblemente
el contratista que lo instaló. Skuttle no pagará costos de envío ni de
mano de obra para quitar o reemplazar cualesquier piezas o compo­nentes defectuosos. Si al inspeccionarse se encuentra que la pieza o
el componente contiene material o elaboración defectuosa, o se repa­rará se cambiará gratis, según la decision de Skuttle, y se devolverá
con ete por cobrar.

6. Para conseguir los benecios de esta garantía limitada, se tiene que
noticar por escrito al concesionario o distribuidor de cualquier defecto
dentro de treinta (30) días del descubrimiento del mismo. Si después
de un período razonable no se ha recibido una respuesta adecuada
del concesionario o distri buidor, notique por escrito a:

Skuttle Indoor Air Quality Products

101 Margaret Street

Marietta, OH 45750

31

SKUTTLE RECIBIRÁ, CON FLETE PREPAGADO, SÓLO
PIEZAS O COMPONENTES MÓVILES DE TALES PRODUCTOS
DEFECTUOSOS.

7. Esta garantía limitada no se aplica a ninguna pieza o componente
que se haya dañado en el tránsito o en la manipulación del producto;
que haya sufrido maltratos, negligencias o accidentes; que no se haya
instalado, operado o mantenido según las instrucciones de Skuttle;
que se haya operado por encima de los parámetros establecidos por
la fábrica; o que haya sido alterada de cualquier manera que afecte
su rendimiento. No hay ninguna garantía debida a la negligencia, la
alteración o el desgaste normal. La obligación de Skuttle se limita
a reemplazar las piezas o componentes defectuosos y no incluye el
costo de la mano de obra para quitar o poner estos componentes o
piezas defectuosas.

8. Skuttle no será responsable de la pérdida por uso de ningún producto;
de la pérdida del tiempo; de ninguna inconveniencia; ni de ningún
otro daño indirecto, incidental o consecuente con respecto da las
personas o a la propiedad, sea como resultado del incumplimiento
del contracto, de la negligencia o de otra cosa. (ALGUNOS ESTA­DOS NO PERMITEN LA LIMITACIÓN O LA EXCLUSIÓN DE DAÑOS
INCIDENTALES O CONSE CUENTES. POR ESO LA LIMITACIÓN
DE LA EXCLUSIÓN EN LA FRASE ANTERIOR TAL VEZ NO SE LE
APLIQUE A USTED.)

9. ESTA GARANTÍA LE OTORGA DERECHOS ESPECÍFICOS, Y TAL
VEZ TENGA USTED OTROS DERECHOS QUE VARÍAN DE ESTADO
EN ESTADO.

10. Cualquier trabajo garantizado se llevará a cabo dentro de un período
razonable—normalmente dentro de ciento veinte (120) días después
de la noticación del defecto y la entrega a la fábrica de Skuttle—
sujeto a cualquier atraso que quede fuera del control del fabricante.

11. Cualquier garantía hecha por Skuttle sobre la comerciabilidad o la
propiedad del uso, o cualquier otra garantía (expresa, implícita o
estatutario), representación o garantía aparte de la que se ha expuesto
aquí, dejará de ser vigente en la fecha en que se vence esta garantía
limitada. (ALGUNOS ESTADOS NO PERMITEN LA LIMITACIÓN DE
CUÁNTO TIEMPO DURA UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA
LIMITACIÓN EN LA FRASE ANTERIOR TAL VEZ NO SE LE APLIQUE
A USTED.)

12. Skuttle retiene el derecho de hacer cambios en el diseño y los mate­riales de sus productos sin incurrir en ninguna obligación de incorporar
tales cambios en las unidades terminadas antes de la fecha en la que
tal cambio entra en vigor.

32

Skuttle® Indoor Air Quality Products

Produits Skuttle pour la qualité de l’air intérieur

101 Margaret St., Marietta, OH 45750
800-848-9786 (États-Unis seulement) ou 740-373-9169
[email protected] • www.skuttle.com

33

FRANÇAIS

Table des matières

Félicitations...........................................................................................34

L’expérience qui travaille pour vous .....................................................34

Responsabilité du propriétaire ..............................................................35

À propos de votre humidicateur Skuttle ..............................................35

Principe de fonctionnement .............................................................35

Fonctionnement de votre humidificateur ..........................................35

Instructions de fonctionnement de l’hygrostat .................................36

Réglage recommandé pour votre hygrostat ....................................37

Instructions d’entretien .........................................................................37

Entretien influencé par la qualité de l’eau ........................................37

Nettoyage et remplacement du tampon ...........................................37

Conseils pour le propriétaire.................................................................39

Remplacement des pièces et service ...................................................39

Modèles 2000 ..................................................................................40

Modèles 2001 ..................................................................................42

Modèles 2002 ..................................................................................44

Garantie limitée pour les produits Skuttle ............................................46

English .................................................................................................. 1

Español............................................................................................... 16

Voir les numèros de modèles et l’information pour l’installateur

à la fin de ce document

34

Félicitations

…vousvenezd’acheterunhumidicateurSkuttleavecune

circulation directe de grande capacité – un des meilleurs

humidicateursrésidentielssurlemarché!

Humidicateursàcircu-

lationdirecteetàdériva-

tion modèles 2000

Humidicateurà

ventilation motorisé

modèles 2002

Humidicateursà

circulationdirecteetà

dérivation modèles 2001

Les modèles 2000, 2001 et 2002 sont équipés d’un hygrostat manuel.

Veuillez prendre quelques minutes pour lire ce manuel an de
vous familiariser avec les nombreuses caractéristiques et les bé­néces de votre nouvel humidicateur. Avec un entretien régulier,
vous obtiendrez un fonctionnement efcace pendant des années.

L’expérience qui travaille pour vous

Avec plus de 90 années d’expérience dans le domaine de la qualité de
l’air intérieur, Skuttle a gagné sa position de leader en humidication
résidentielle. Nos produits qui sont les meilleurs pour la qualité et la

35

facilité d’utilisation sont le fruit de notre longévité et de notre dévoue­ment pour nos clients. Des caractéristiques telles que les contrôles
automatiques, des pièces réversibles et qui s’enlèvent aisément, et
moins de pièces à remplacer, font de Skuttle un des humidicateurs les
plus simples et sans problèmes qu’on puisse acheter.

Responsabilité du propriétaire

Pour honorer la garantie de votre humidicateur, Skuttle doit obli­gatoirement avoir reçu par la poste la carte d’enregistrement de
la garantie (qui se trouve dans l’emballage des pièces de votre
humidicateur). Cette carte doit être adressée à SKUTTLE INDOOR
AIR QUALITY PRODUCTS, 101 MARGARET STREET, MARIETTA,
OH 45750. Pour que la garantie soit valable, la carte doit avoir
été retournée dans les 15 jours suivants la date d’installation de
l’équipement.

À propos de votre humidicateur Skuttle

Principe de fonctionnement

Votre humidicateur Skuttle utilise la même méthode d’évaporation
qu’on observe dans la nature en été après un orage. La technique de
mère nature est simple : de l’air tiède passe au-dessus d’une mince
couche d’eau étendue sur une grande surface, cela fait évaporer l’eau,
augmentant ainsi le niveau d’humidité. Votre humi dicateur crée le
même phénomène naturel avec un tampon évapo rateur qui répartit
l’eau uniformément devant un courant d’air tiède.

Observez le tampon évaporateur, vous remarquerez de nombreuses
perforations et des ls connecteurs. Ceci augmente énormément la
surface d’évaporation de l’eau. Ce processus d’évaporation de l’air
tiède, intensié par l’air tiède sortant de votre fournaise est la raison
pour laquelle votre humidicateur fonctionne efcacement.

Fonctionnementdevotrehumidicateur

Le système est contrôlé par un hygrostat qui gère l’humidité relative
(HR) de votre résidence en faisant fonctionner et en arrêtant
l’humidicateur selon les besoins. L’eau qui s’évapore de l’humidicateur
laisse toutes ses impuretés derrière elle (ex. : calcium, fer, chaux,
bactéries, etc.). La vapeur est donc puriée et ne pollue pas l’air
ambiant. Par conséquent, votre résidence contiendra moins de
contaminants et votre famille jouira d’une meilleure santé tout en étant
plus confortable.

36

Modèle 2000, 2001. Lorsque l’air de votre résidence est plus sec que
le niveau programmé d’humidité, l’hygrostat active le solénoïde de bas
voltage de votre humidicateur, permettant ainsi à l’eau de se répandre
dans l’unité. De l’air tiède et sec est alors envoyé dans le boîtier de
l’humidicateur par le ventilateur de la fournaise. L’air humide est gé­néré au fur et à mesure que l’air tiède fait évaporer l’eau et le système
de chauffage le fait circuler dans toute la maison.

Modèle 2002. Ces modèles fonctionnent sur le même principe que les
modèles ci-dessus. Il y a une seule différence, l’air tiède étant envoyé
dans le boîtier de l’humidicateur par le ventilateur de l’humidicateur
et non pas par le ventilateur de la fournaise.

Instructions de fonctionnement de l’hygrostat

NOTES IMPORTANTES :

• Les modèles 2000, 2001 et 2002 ont un hygrostat standard. Voir les
instructions de fonctionnement ci-après.

Les nouveaux humidicateurs à circulation directe, modèles 2000, 2001
ou 2002 sont contrôlés par un hygrostat qui est installé soit sur le retour
d’air froid de votre fournaise, soit sur un mur intérieur de votre résidence.
Les recommandations pour l’installation de ce contrôle pourraient sem­bler illogiques, mais attendez d’en comprendre les raisons.

Comme vous pouvez le constater en lisant le tableau de réglage ci­après, il est recommandé de baisser
le réglage de votre hygrostat au fur et
à mesure que la température extéri­eure descend – c’est le contraire pour
le thermostat de votre fournaise. Pour
en comprendre la raison, pensez à
ce qui arrive à une boisson très froide
lorsque vous la sortez à l’extérieur
en été quand il fait très chaud de
l’eau ou condensation se forme sur
la paroi extérieure du verre. Une fois
rafraîchies, les molécules d’air deviennent plus petites et ne peuvent
donc plus retenir autant d’humidité. Des gouttes d’eau s’accumulent
alors sur le verre.

Température Réglage de

Extérieure l’Hygrostat

37

Température

extérieure

Réglage

recommandé

Température

extérieure

Réglage

recommandé

-20ºF (-29ºC)

15

(bas)

10ºF (-12ºC)

30

(moyen)

-10ºF (-23ºC)

20

(moyen-bas)

20ºF (-7ºC)

35

(moyen-haut)

0ºF (-18ºC)

25

(bas-moyen)

Au-dessus de

20ºF (-07ºC)

40

(haut)

Le même principe s’applique à votre résidence en hiver lorsque la tem­pérature extérieure descend et que l’air à l’intérieur demeure chaud et
humide. Il est nécessaire de baisser votre hygrostat au fur et à mesure
que la température descend an de retenir l’humidité dans votre mai­son et de prévenir toute condensation.

Réglage recommandé pour votre hygrostat

Instructions d’entretien

Entretieninuencéparlaqualitédel’eau

Votre humidicateur va accumuler des minéraux tels que calcium
ou chaux après avoir fonctionner pendant une courte période
(L’accumulation des minéraux est une bonne indication que votre
humidicateur produit de l’humidité). La quantité accumulée va
dépendre de la dureté de l’eau de votre région, c’est pourquoi la
fréquence des nettoyages ne peut pas être xée à l’avance.

Pour déterminer si le tampon de votre humidicateur doit être nettoyé
ou remplacé, regarder si les ouvertures dans le tampon sont bouchées
par les minéraux.

PRUDENCE : L’accumulation de minéraux endommage les
pièces intérieures de votre humidificateur et le processus
d’évaporation. Consulter les instructions d’entretien pour savoir

comment obtenir des années de performance efcace de votre
humidicateur Skuttle à circulation directe.

Nettoyage et remplacement du tampon

ATTENTION : Pour éviter les chocs électriques et les brûlures,
débrancher l’appareil avant l’entretien.

1. Fermer l’arrivée d’eau.

38

2. Retirer le couvercle de l’humidificateur
en tournant la vis (située dans le bas du
couvercle) dans le sens contraire des
aiguilles d’une montre () et retirer le
couvercle en l’amenant vers vous.

3. Faire basculer vers l’extérieur le plateau de
distribution et le tampon d’évaporation.

4. Laver toutes les pièces en plastique et en métal (à l’exception des
pièces électriques et des composantes) dans un nettoyeur pour
humidicateur ou dans une solution 50% vinaigre et eau.

5. Si nettoyer n’est pas sufsant, remplacer le tampon évaporateur.
(Voir remplacement des pièces et service, page 39.)

NOTES IMPORTANTES :

• Le tampon évaporateur doit être remplacé au moins une

fois par année (ex : à chaque saison nécessitant l’utilisation de

l’humidicateur). Si l’accumulation de minéraux est trop impor­tante et que les nettoyages ne sont plus sufsants, remplacer le
tampon évaporateur plus souvent.

• L’humidicateurcontientégalement

une mèche qui doit être remplacée en
même temps que le tampon évapora­teur. Pour remplacer la mèche, la retirer

en la soulevant et la remplacer par la
nouvelle mèche fournie avec le tampon
évaporateur.

6. Bien retirer tous les dépôts du plateau à eau. S’assurer de bien
dégager l’ouverture du drain.

IMPORTANT : Àlandechaquesaison,couperl’arrivée

d’eau et nettoyer l’unité.

39

Conseils pour le propriétaire

• Dans une résidence qui a été très peu ou pas du tout humidiée,
il faut approximativement trois semaines pour atteindre le niveau
d’humidité désirée avec votre nouvel humidicateur. Vos meubles, la
menuiserie, les tapis, le plâtre et les plantes, ont besoin de temps
pour absorber l’humidité perdue.

• Pour éliminer les courants d’air qui permettent à la chaleur et à
l’humidité de s’échapper, garder le clapet du foyer fermé lorsqu’il est
éteint.

• Si un excès d’humidité apparaît sur les fenêtres et les murs, baisser
le réglage de votre hygrostat. Si la situation persiste, fermer la valve
d’arrivée de l’eau et appeler un entrepreneur CVAC.

Remplacement des pièces et service

Si vous avez besoin de pièces ou service pour continuer à obtenir une
performance supérieure de votre humidicateur, veuillez suivre les
étapes suivantes :

• Contacter l’entrepreneur de chauffage et de climatisation qui a
installé votre unité. Cette information se trouve généralement sur
une étiquette attachée à votre humidicateur ou votre système de
chauffage.

• S’il n’y a pas d’étiquette, faites des recherches dans l’annuaire
téléphonique ou sur internet sous la rubrique « Entrepreneurs de
chauffage et de climatisation ».

• Finalement, en dernier recours, veuillez écrire, appeler ou envoyer
un courriel à :

Skuttle Indoor Air Quality Products
101 Margaret Street, Marietta, OH 45750
800-848-9786 (États-Unis seulement) ou 740-373-9169
[email protected]

Voirlalistedespiècesetdiagrammesdel’humidicateur

àcirculationdirecteàpartirdelapage40.

40

Diagramme des pièces de remplacement

pour modèles 2000

41

No Réf. No Pièces

Qtée/

Carton

Description

1 000-1730-094 1 Socle de xation

2 000-0602-055 1 Bac d’égouttement

3 000-1317-091 1 Mèche

4 A00-1730-124 1 Registre avec plaque de montage

5 000-1730-089 1 Pièce de côté

6 A04-1725-052 12 Tampon évaporateur avec mèche

7 A00-0641-171 1

Couvercle (étiquette, vis et rondelle de re-

tenue)

8 000-0814-008 1 Transformateur (24V, 10VA, 120V Primaire)

9 A01-0814-148 1 Solénoïde 24 Volt (trousse universelle)

10 SK0-0055-001 1 Ensemble humidistat pour 2000

11 A00-1128-005 1 Robinet vanne à étrier

12 000-1106-037 1

Raccord avec ltre (#13) et baque de

compression

13 000-1319-051 1 Filtre de conduit

Non

montré

K00-2000-000 1

Trousse de pièces (vis, rondelle de retenue,

tube d’apport d’eau, coude en cuivre 90°,

languette de retenue et vis)

Liste des pièces de remplacement

pour les modèles 2000

42

Diagramme des pièces de remplacement

pour modèles 2001

43

No Réf. No Pièces

Qtée/

Carton

Description

1 000-1730-091 1 Socle de xation

2 000-0602-055 1 Bac d’égouttement

3 000-1317-091 1 Mèche

4 A00-1730-124 1 Registre avec plaque de montage

5 000-1730-089 1 Pièce de côté

6 A04-1725-051 12 Tampon évaporateur avec mèche

7 A00-0641-170 1

Couvercle (étiquette, vis et rondelle de re-

tenue)

8 000-0814-008 1 Transformateur (24V, 10VA, 120V Primaire)

9 A01-0814-148 1 Solénoïde 24 Volt (trousse universelle)

10 SK0-0055-001 1 Ensemble humidistat pour 2001

11 A00-1128-005 1 Robinet vanne à étrier

12 000-1106-037 1

Raccord avec ltre (#13) et baque de

compression

13 000-1319-051 1 Filtre de conduit

Non

montré

K00-2000-000 1

Trousse de pièces (vis, rondelle de retenue,

tube d’apport d’eau, coude en cuivre 90°,

languette de retenue et vis)

Liste des pièces de remplacement

pour les modèles 2001

44

Diagramme des pièces de remplacement

pour modèles 2002

45

No Réf. No Pièces

Qtée/

Carton

Description

1 000-1730-091 1 Socle de xation

2 000-0602-055 1 Bac d’égouttement

3 000-1317-091 1 Mèche

4 A00-1730-089 1 Pièce de côté

5 A04-1725-051 12 Tampon évaporateur avec mèche

6 A00-0641-169 1 Couvercle (étiquette, vis et rondelle de retenue)

7 000-1318-080 1 Hélice ventilateur 10 po.

8 A01-0814-148 1 Solénoïde 24 Volt (trousse universelle)

9 SK0-0055-001 1 Humidistat manuel pour 2002

10 A00-1128-005 1 Robinet vanne à étrier

11 000-1106-037 1 Raccord avec ltre (#12) et baque de compression

12 000-1319-051 1 Filtre de conduit

13 000-0811-123 1 Câble d’alimentation

14 000-0811-122 1 Ensemble connecteur 2 pièces

15 000-1721-048 1 Moteur du ventilateur

16 000-0431-034 1 Relais isolé

17 000-1730-092 1 Boîtier du ventilateur

Non montré 00-2000-000 1

Trousse de pièces (vis, rondelle de retenue, tube

d’apport d’eau, coude en cuivre 90°, languette de

retenue et vis)

Liste des pièces de remplacement

pour les modèles 2002

46

Garantie limitée pour les produits Skuttle

NOTE: Lesmodèles2000,2001sontgarantispour5ans;lesmodèles

2002 sont garantis pour un an.

Cette garantie limitée couvre le produit Skuttle tel qu’il est indiqué sur la
carte d’enregistrement de la garantie, en excluant le lage, la plomberie
et l’installation. La compagnie « Skuttle Manufacturing » (également
connue sous le nom de « Skuttle Mfg. Co. and Skuttle Indoor Air Quality
Products ») garantit un produit exempt de défaut dans le matériau et
la fabrication pour une utilisation normale et non commerciale. Skuttle
prendra en charge tout défaut tel que décrit plus haut pour une période de
12 mois à partir de la date d’installation originale qui a été transmise par
l’intermédiaire de la carte d’enregistrement, et en fonction des termes et
conditions de la garantie limitée décrite ci-après :

1. CETTE GARANTIE LIMITÉE EST OFFERTE PAR SKUTTLE
MANUFACTURING COMPAGNIE, 101 MARGARET STREET,
MARIETTA, OHIO 45750.

2. Cette garantie pourra être transmise à un autre propriétaire de bâti­ment non commercial seulement qui aura acheté ce produit à usage
résidentiel sans intention de le revendre.

3. L’exercice de la garantie est conditionnel à l’envoi de la carte
d’enregistrement de la garantie. La garantie est valide seulement
si la carte d’enregistrement de la garantie dûment complétée a été
retournée à Skuttle dans les quinze (15) jours suivants l’installation de
l’équipement.

4. Toutes les pièces sont couvertes par la garantie à l’exception des
consommables.

5. Si pendant la période de la garantie, ce produit ou une pièce a besoin
d’une réparation, celle-ci doit être effectuée par un entrepreneur en
chauffage et/ou plombier compétent (de préférence l’entrepreneur qui
a fait l’installation). Skuttle ne paiera aucun frais de transport ou de
main-d’œuvre pour enlever ou remplacer les pièces défectueuses. Si
l’inspection de la pièce établit que le matériau dont elle est composée
est bien défectueux, ou qu’elle présente un défaut de fabrication,
elle sera soit réparée, soit échangée, sans frais, au gré de Skuttle, et
retournée en port dû.

6. An de bénécier de la garantie, le propriétaire doit aviser par écrit le
fournisseur ou distributeur de tout défaut dans les trente (30) joursde
la découverte. Si, après un délai raisonnable, aucune réponse
appropriée n’a été obtenue de la part du fournisseur ou du distributeur,
il faut aviser Skuttle Mfg par écrit :

Skuttle Indoor Air Quality Products

101 Margaret Street

Marietta, OH 45750

47

SKUTTLE ACCEPTERA, EN PORT PAYÉ, UNIQUEMENT LES
PIÈCES ET LES COMPOSANTES DE CE PRODUIT DÉFECTEUX.

7. Cette garantie limitée ne s’applique pas à une pièce qui : a été
endommagée en transit ou pendant sa manutention ; a été l’objet
d’abus, de négligence, ou a été accidentée ; n’a pas été installée,
opérée ou réparée selon les instructions de Skuttle ; a été utilisée
à un débit plus élevé que celui pour lequel il a été conçu, ou a
été transformée pour en modier la performance. Il n’y a pas de
garantie contre la négligence, les modications et l’usure ordinaire.
La responsabilité de Skuttle se limite au remplacement des pièces
ou composantes défectueuses et ne comprend pas le paiement
des coûts de main-d’œuvre pour enlever ou remplacer les pièces
défectueuses.

8. Skuttle ne sera pas responsable pour les pertes de jouissance d’un
produit, les pertes de temps, les désagréments ou tout autre dommage
accidentel ou indirect, en ce qui concerne la personne ou la propriété,
que ce soit à la suite d’une rupture de contrat, de négligence ou
toute autre raison. CERTAINS TERRITOIRES ET PROVINCES
NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES
DOMMAGES ACCESSOIRES OU INDIRECTS, AUSSI LA LIMITATION
DE L’EXCLUSION EXPLIQUÉE DANS LA PHRASE PRÉCÉDENTE
POURRAIT NE PAS S’APPLIQUER À VOUS.

9. CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES ET
VOUS POURRIEZ AVOIR D’AUTRES DROITS QUI VARIENT D’UNE
PROVINCE OU TERRITOIRES À L’AUTRE.

10. Tout travail sous garantie sera effectué dans un temps raisonnable,
généralement dans les cent vingt jours après que l’usine de Skuttle
ait été avisée et ait reçu la pièce. Ce délai pourrait être prolongé pour
toute raison hors de contrôle de l’usine.

11. Les garanties de Skuttle relatives à la qualité marchande, la capacité
ou l’utilisation, ou toute autre garantie (expresse, implicite ou prévue
par la loi), représentation ou garantie différente de celles énoncées
dans ce document expirera à la date d’expiration de cette garantie limi­tée. CERTAINS TERRITOIRES OU PROVINCES NE PERMETTENT
PAS DE LIMITATION SUR LA DURÉE D’UNE GARANTIE IMPLICITE,
AUSSI LA LIMITATION DÉCRITE DANS LA PHRASE PRÉCÉDENTE
POURRAIT NE PAS S’APPLIQUER À VOUS.

12. Skuttle se réserve le droit d’apporter des changements dans le design
et les matériaux de ses produits sans être dans l’obligation d’incorporer
ces changements dans les unités déjà complétées à la date à laquelle
ces changements sont entrés en vigueur ou avant.

48

Notes / Notas / Notes

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

49

Notes / Notas / Notes

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

_____________________________________________________

101 Margaret Street • Marietta, OH 45750

800-848-9786 • 740-373-9169

[email protected] • www.skuttle.com

Contractor Stamp Here

Sello del contratista

Tampon de l’entrepreneur

Model Model Model
 Modelo 2000  Modelo 2001  Modelo 2002
Modèle Modèle Modèle

Serial No.
No. de fabricación

No de série

Installation Date
Fecha de instalación
Date d’installation
