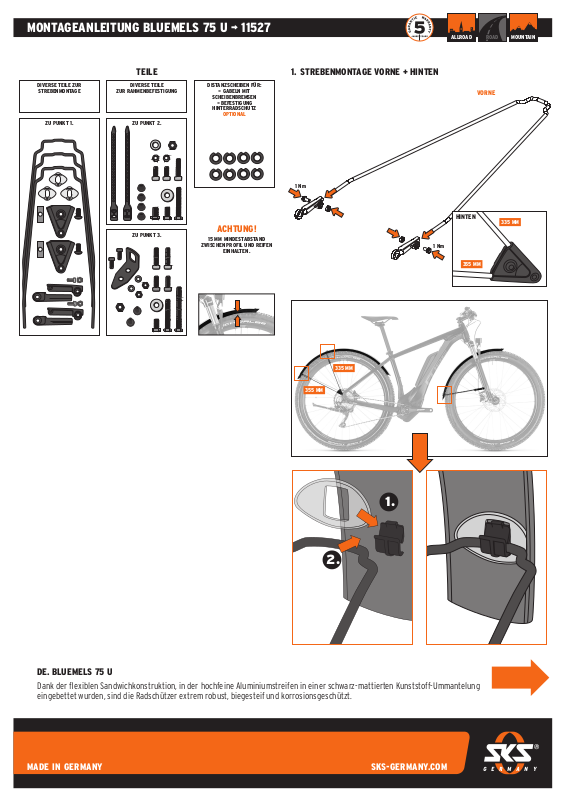

MONTAGEANLEITUNG BLUEMELS 75 U ¬ 11527
ALLROAD
ROAD
MOUNTAIN
DIVERSE TEILE ZUR
STREBENMONTAGE
ZU PUNKT 1.
TEILE
DIVERSE TEILE
ZUR RAHMENBEFESTIGUNG
ZU PUNKT 2.
ZU PUNKT 3.
DISTANZSCHEIBEN FÜR:
¬ GABELN MIT
SCHEIBENBREMSEN
¬ BEFESTIGUNG
HINTERRADSCHUTZ
OPTIONAL
ACHTUNG!
15 MM MINDESTABSTAND
ZWISCHEN PROFIL UND REIFEN
EINHALTEN.
1. STREBENMONTAGE VORNE + HINTEN
1 Nm
1 Nm
HINTEN
355 MM
VORNE
335 MM
355 MM
335 MM
1.
2.
DE. BLUEMELS 75 U
Dank der flexiblen Sandwichkonstruktion, in der hochfeine Aluminiumstreifen in einer schwarz-mattierten Kunststoff-Ummantelung
eingebettet wurden, sind die Radschützer extrem robust, biegesteif und korrosionsgeschützt.
MADE IN GERMANY SKS-GERMANY.COM
GERMANY
MONTAGEANLEITUNG BLUEMELS 75 U ¬ 11527
ALLROAD
ROAD
MOUNTAIN
2. RAHMENBEFESTIGUNG VORNE
2.1 MONTAGE STOPFEN VORNE
2.2 OPTIONAL.BEFESTIGUNG STRAPS VORNE
1.
3.
2.1.1 WINKELBEFESTIGUNG VORNE
2.
4.
3. RAHMENBEFESTIGUNG HINTEN
3.1 HINTERRAD DEMONTIEREN
3.2 BEFESTIGUNG HINTERRADSCHUTZ MIT SCHRAUBE DIREKT AM RAHMEN BEI 0° WINKEL
DISTANZSCHEIBE/
OPTIONAL
3.3 BEFESTIGUNG MIT WINKEL BEI 90°
3.3.1 WINKEL ANSCHRAUBEN
3.3.2 RADSCHUTZ ANSCHRAUBEN
2.3 STREBENBEFESTIGUNG VORNE INKL. LÄNGENEINSTELLUNG DER STREBEN
3 Nm
2.
1 Nm
3.
OPTIONAL:
BEFESTIGUNGS-SCHELLE
3 Nm
2.1 2.2
2.3
1.
3.4 HINTERRAD WIEDER MONTIEREN
3.5 STREBENMONTAGE HINTEN
3.3
3.5
3.5.1 STREBENBEFESTIGUNG HINTEN INKL. LÄNGENEINSTELLUNG DER STREBEN
2.
2.
3 Nm
1.
ACHTUNG OPTIONAL! DISTANZSCHEIBENMONTAGE FÜR RAHMEN MIT SCHEIBENBREMSEN
3.
* SCHRAUBE NICHT IM
*
LIEFERUMFANG ENTHALTEN
MADE IN GERMANY SKS-GERMANY.COM
GERMANY
