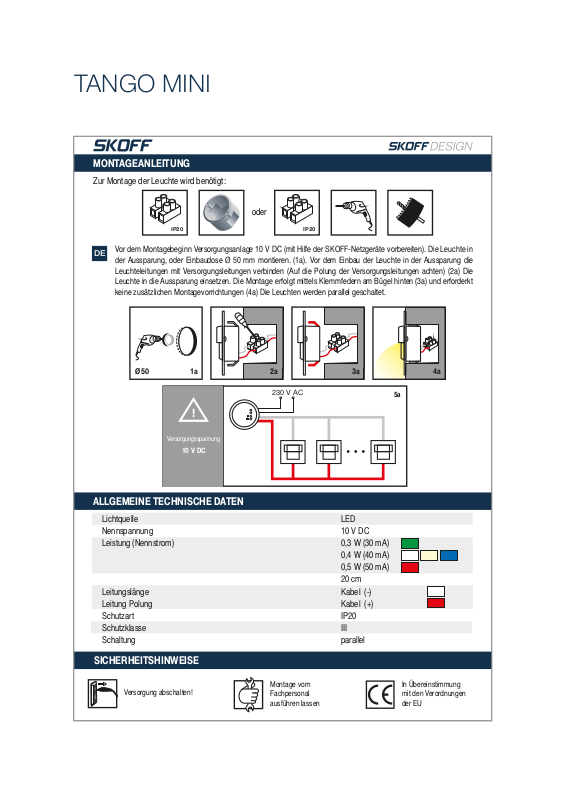

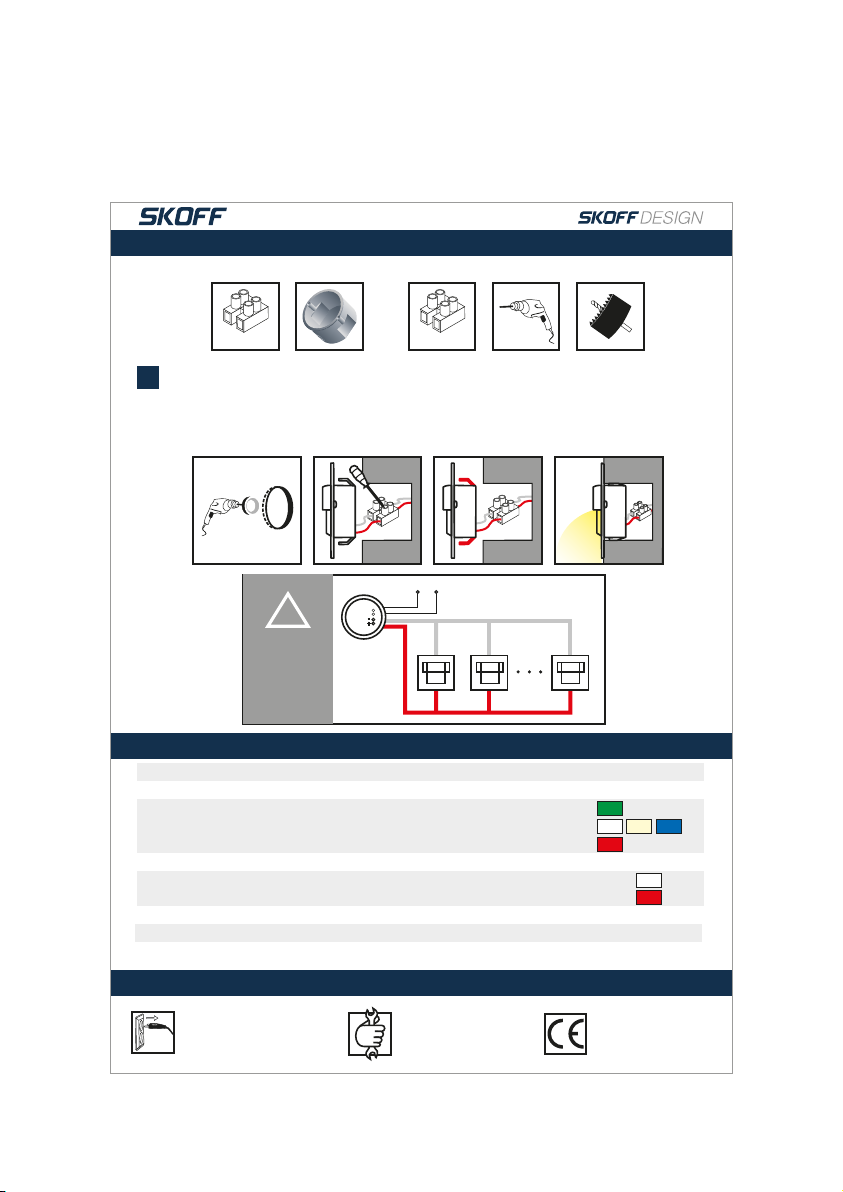

TANGO MINI
MONTAGEANLEITUNG
Zur Montage der Leuchte wird benötigt:
IP20 IP20
Vor dem Montagebeginn Versorgungsanlage 10 V DC (mit Hilfe der SKOFF-Netzgeräte vorbereiten). Die Leuchte in
DE
der Aussparung, oder Einbaudose Ø 50 mm montieren. (1a). Vor dem Einbau der Leuchte in der Aussparung die
Leuchteleitungen mit Versorgungsleitungen verbinden (Auf die Polung der Versorgungsleitungen achten) (2a) Die
Leuchte in die Aussparung einsetzen. Die Montage erfolgt mittels Klemmfedern am Bügel hinten (3a) und erforderkt
keine zusätzlichen Montagevorrichtungen (4a) Die Leuchten werden parallel geschaltet.
Ø50 1a 2a 3a 4a
!
Versorgungsspannung
10 V DC
oder
230 V AC
5a
ALLGEMEINE TECHNISCHE DATEN
Lichtquelle
Nennspannung
Leistung (Nennstrom)
Leitungslänge
Leitung Polung
Schutzart
Schutzklasse
Schaltung
SICHERHEITSHINWEISE
Versorgung abschalten!
Montage vom
Fachpersonal
ausführen lassen
LED
10 V DC
0,3 W (30 mA)
0,4 W (40 mA)
0,5 W (50 mA)
20 cm
Kabel (-)
Kabel (+)
IP20
III
parallel
In Übereinstimmung
mit den Verordnungen
der EU
