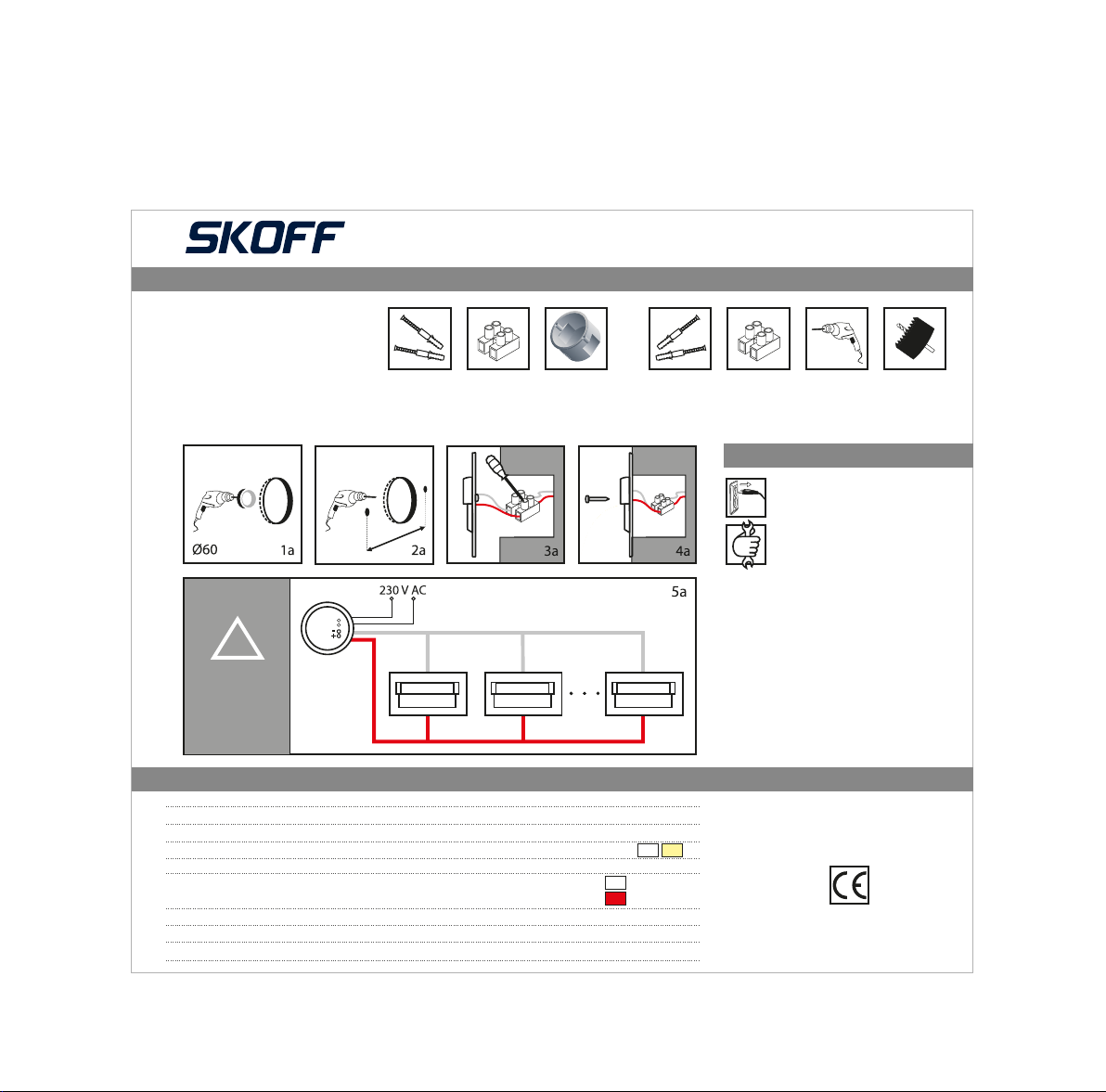

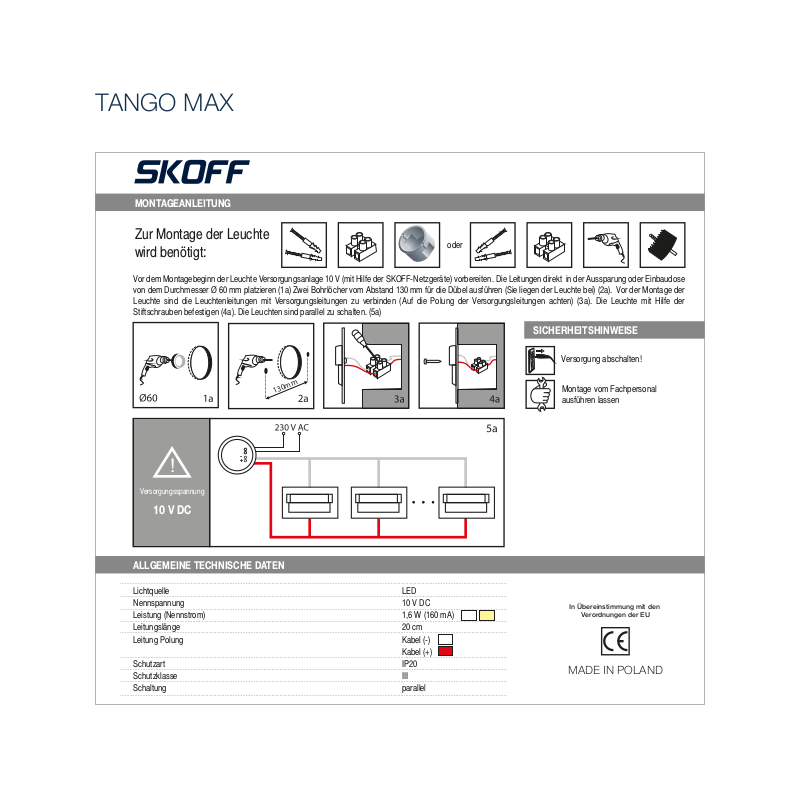

TANGO MAX
MONTAGEANLEITUNG
Zur Montage der Leuchte
wird benötigt:
Vor dem Montagebeginn der Leuchte Versorgungsanlage 10 V (mit Hilfe der SKOFF-Netzgeräte) vorbereiten. Die Leitungen direkt in der Aussparung oder Einbaudose
von dem Durchmesser Ø 60 mm platzieren (1a) Zwei Bohrlöcher vom Abstand 130 mm für die Dübel ausführen (Sie liegen der Leuchte bei) (2a). Vor der Montage der
Leuchte sind die Leuchtenleitungen mit Versorgungsleitungen zu verbinden (Auf die Polung der Versorgungsleitungen achten) (3a). Die Leuchte mit Hilfe der
Stiftschrauben befestigen (4a). Die Leuchten sind parallel zu schalten. (5a)
oder
SICHERHEITSHINWEISE
Versorgung abschalten!
130mm
Montage vom Fachpersonal
ausführen lassen
!
Versorgungsspannung
10 V DC
ALLGEMEINE TECHNISCHE DATEN
Lichtquelle
Nennspannung
Leistung (Nennstrom)
Leitungslänge
Leitung Polung
Schutzart
Schutzklasse
Schaltung
LED
10 V DC
1,6 W (160 mA)
20 cm
Kabel (-)
Kabel (+)
IP20
III
parallel
In Übereinstimmung mit den
Verordnungen der EU
MADE IN POLAND
