Skil 6772, 6692 User Manual [nl, sv, de]

Page 1

SKIL Europe BV - Konijnenberg 60 4/05 2610393176 4825 BD Breda - The Netherlands

HAMMER DRILL 6692 (F0156692 . . ) 6772 (F0156772 . . )

INSTRUCTIONS page 10 INSTRUCTIONS page 12 HINWEISE Seite 15 INSTRUCTIES bladz. 18 INSTRUKTIONER sida 21 INSTRUKTION side 24 ANVISNING side 26 OHJEET sivu 29 INSTRUCCIONES pág. 31 INSTRUÇÕES pág. 34 ISTRUZIONI pag. 37 LEÍRÁS oldal 40

POKYNY strana 43

KILAVUZ sayfa 46

INSTRUKCJA strona 49

ИНСТРУКЦИИ страница 52 ІНСТРУКЦІЯ страница 55

O∆ΗΓΙΕΣ σελιδα 58

INSTRUCØIUNI pagina 62

YKA3AНИЕ страница 64

POKYNY strana 68

UPUTE stranica 71

UPUTSTVA stranica 73 NAVODILA stran 76

KASUTUSJUHEND lehekülg 79

INSTRUKCIJA lappuse 81 INSTRUKCIJA puslapis 84

FIN

GR RO

SCG

SLO

EST

www.skileurope.com

ME77

Page 2

6692

650 W 1,9 kg

6772

750 W 1,9 kg

0-2800

ø12

G E

0-44800

p/min

0-44800

p/min

D B

A C

Page 3

Page 4

Page 5

506

Page 6

K J

MAX. Ø12 mm

MAX. 200 mm

Page 7

Page 8

Page 9

65555 85555 10 4 4-5 5 5 15 -- 4-5 5 4-5 30 -- -- -- 4-5

1-3

▲

(

(HSS) ø 5, 6, 8 mm ø 5, 6, 8 mm ø 5, 6, 8 mm

In Deutschland

nicht lieferbar

2610389146

2610073400

2610389145

Magnetic

ACCESSORIES

PHILLIPS Nr 1, 2 POZIDRIV Nr 1, 2

M4, M5

)

PHILLIPS

POZIDRIV

SLOTTED

HSS

™

Page 10

● Benutzung des Seitengriffs/Staubfiltersystems auf der

linken bzw. rechten Seite %

● Reinigung von Filter und Staubbox ^

Bei verringerter Staubabsaugleistung, oder wenn der angesammelte Staub den „MAX"-Stand M erreicht hat, sollten Filter J und Staubbox K gereinigt werden

- Staubbox K aus dem Staubfiltersystem entfernen, indem zwei rote Zungen N gedrückt werden und die Staubbox etwas auf sich zu gedreht wird

- Filter J aus Staubbox K entfernen und Staub vom Filter abklopfen

! Filter nicht mit Seife und Wasser waschen

- Staubbox K leeren

- Filter J bis zum Einrasten wieder in Staubbox K einsetzen

- Staubbox K bis zum Einrasten auf Staubfiltersystem schieben

- Ersatz-Filterbeutel bei Bedarf lt. Abbildung montieren &

ANWENDUNG

● Die entsprechenden Bits verwenden *

! nur scharfe Bits verwenden

● Beim Bohren in Beton oder Stein muß ein beständiger

Druck auf den Bohrer ausgeübt werden

● Beim Bohren in Metall

- kleines Loch vorbohren wenn ein größeres Loch benötigt ist

-Bits gelegentlich mit Öl einfetten

● Beim Eindrehen einer Schraube am Ende oder

Kopfstück eines Holzes sollte ein Loch vorgebohrt werden um ein Spalten des Holzes zu vermeiden

● Splitterfreies Bohren in Holz )

● Bohren in Fliesen ohne auszurutschen ¡

● Für mehr Tips siehe www.skileurope.com

GARANTIE / UMWELT

● Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

! Netzstecker vor dem Säubern ziehen

● Für dieses SKIL-Erzeugnis leisten wir Garantie gemäß

den gesetzlichen/landesspezifischen Bestimmungen; Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen

● Bei Beanstandung das Werkzeug unzerlegt, zusammen

mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriftenlisten so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skileurope.com)

● Elektrowerkzeuge, Zubehör und Verpackungen nicht

in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ™ erinnern

Klopboormachine 6692/6772 INTRODUKTIE

● De machine is bestemd voor het klopboren in baksteen,

beton en steen en voor het boren in hout, metaal, keramiek en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad

TECHNISCHE SPECIFIKATIES 1 MACHINE-ELEMENTEN 2

A Schakelaar voor aan/uit en toerentalregeling B Knop voor vastzetten van schakelaar C Instelwieltje voor maximum-snelheid/koppel D Knop voor omschakelen van draairichting E Knop voor omschakelen van boorstand F Zijhandgreep G Asvergrendelknop H Stoffilter-systeem

VEILIGHEID

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle voorschriften. Wanneer de volgende

voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met aansluitkabel).

1) WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b) Werk met het gereedschap niet in een omgeving met

explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen

veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

Page 11

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

de schakelaar in de stand „UIT“ staat voordat u de stekker in het stopcontact steekt. Wanneer u bij het

dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Overschat uzelf niet. Zorg ervoor dat u stevig staat

en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze

voorzieningen beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact voordat u het

gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) SERVICE

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR KLOPBOORMACHINES

● Draag gehoorbeschermers bij het gebruik van

klopboormachines (blootstelling aan geluid kan tot gehoorverlies leiden)

● Gebruik de bij de machine geleverde zijhandgrepen

(verlies van controle kan tot verwondingen leiden)

● Lees en bewaar deze gebruiksaanwijzing

● Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

Page 12

● Houd altijd het snoer verwijderd van de bewegende

delen van uw machine

● Als u uw machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

● Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

● In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken

● SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

● Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

● Deze machine mag niet worden gebruikt door mensen,

die jonger zijn dan 16 jaar

● Zorg ervoor, dat u niet boort of schroeft in gebieden,

waar zich electriciteitsdraden bevinden

● Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact

● Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

● Controleer of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines kunnen ook op 220V aangesloten worden)

● Schakel in geval van onverwacht blokkeren van de

boorpunt (met een gevaarlijke schokbeweging als gevolg) de machine onmiddellijk uit

● Houd rekening met de krachten, die optreden bij

blokkeren (vooral bij het boren in metaal); houd de machine altijd met beide handen vast en zorg ervoor, dat u stevig staat

● Trek altijd de stekker uit het stopcontact voordat u

een instelling verandert of een accessoire verwisselt

GEBRUIK

● Aan/uit 3

● Vastzetten van schakelaar voor continu gebruik 4

● Toerentalregeling voor langzaam starten 5

● Instelbare maximum-snelheid

Met wieltje C kan een maximum-snelheid van laag tot hoog ingesteld worden (1-5)

- zet de machine aan

- zet de schakelaar vast

- draai aan wieltje C om de gewenste maximumsnelheid in te stellen

Voor bepalen van toerental kan tabel ( als referentie gebruikt worden

● Omschakelen van draairichting 6

- als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar A niet ingedrukt worden

! schakel alleen om als de machine volledig

stilstaat

● Normaal boren/schroeven of hamerboren 7

! schakel alleen om als de machine uitgeschakeld

● Verwisselen van accessoires 8

- plaats het accessoire zo diep mogelijk in de boorkop

! gebruik geen accessoires met beschadigde

schacht

! druk asvergrendelknop alleen in, als de machine

volledig stilstaat

● Instellen van boordiepte 9

● Vasthouden en leiden van de machine 0

! gebruik altijd zijhandgreep (regelbaar zoals

afgebeeld)

- houd de ventilatie-openingen onbedekt

-oefen niet te veel druk uit; laat de machine het werk voor u doen

● Stoffilter-systeem !

Voor optimale stofafzuiging

! er altijd voor zorgen, dat filter J vóór gebruik in

stofbakje K zit

- het stoffilter-systeem alleen gebruiken voor het boren in beton, metselwerk en steen

! het stoffilter-systeem niet gebruiken voor het

boren in hout, metaal en plastic

- alleen boorbitjes voor steen gebruiken met een maximale diameter van 12 mm en een maximale lengte van 200 mm

- filter J en stofbakje K regelmatig schoonmaken

● Verwijderen van stoffilter-systeem @

! sluit slanghouder L altijd af, als stoffilter-systeem

niet wordt gebruikt

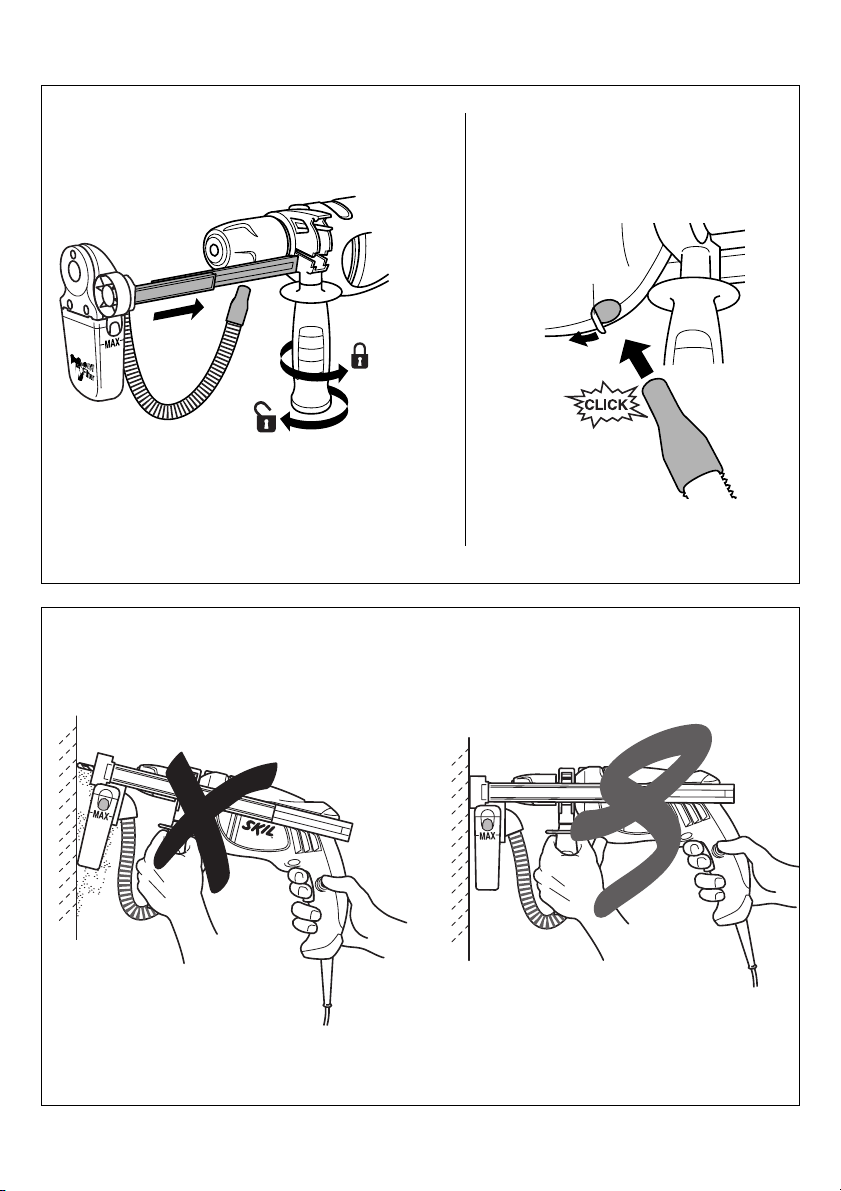

● Monteren van stoffilter-systeem #

● Gebruik van stoffilter-systeem

- het stoffilter-systeem met zijn telescopische werking kan zowel in horizontale als in verticale werkposities gebruikt worden

- het stofbakje K ! blijft ongeacht de stand van de zijhandgreep recht naar beneden hangen

- zorg ervoor, dat het stoffilter-systeem stevig tegen muur/vloer/plafond rust (hetgeen tevens het boren onder een rechte hoek van 90° verzekert) $

! druk schakelaar A 2 altijd volledig in + selecteer

altijd positie 5 met wiel C 2 bij gebruik van het stoffilter-systeem

- trek voor een goede stofafzuiging de boorbit uit het boorgat, terwijl de machine nog loopt

- als het stoffilter-systeem niet is gemonteerd, kan de machine weer gebruikt worden voor het boren in hout, metaal en plastic

● Links- en rechtshandig gebruik van zijhandgreep/

stoffilter-systeem %

● Schoonmaken van filter en stofbakje ^

Indien de stofafzuiging minder wordt, of als het opgevangen stof het "MAX"-niveau M heeft bereikt, moeten filter J en stofbakje K schoongemaakt worden

- haal stofbakje K van stoffilter-systeem af door op de twee rode lipjes N te drukken en het stofbakje enigszins naar u toe te draaien

- haal filter J van stofbakje K af en klop het stof van de filter af

! het filter niet met water en zeep wassen

- maak het stofbakje K leeg

Page 13

- stop filter J terug in stofbakje K totdat deze vastklikt

- schuif stofbakje K op het stoffilter-systeem totdat deze vastklikt

- monteer het reserve-filterzakje zoals geïlllustreerd, indien noodzakelijk &

TOEPASSINGSADVIES

● Gebruik de juiste accessoires *

! gebruik uitsluitend scherpe boorpunten

● Voor boren in beton en metselwerk voortdurend druk op

de boormachine uitoefenen

● Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot gat nodig is

- vet de boorpunt af en toe met olie in

● Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

● Splintervrij boren in hout )

● Boren in tegels zonder uitglijden ¡

● Voor meer tips zie www.skileurope.com

GARANTIE / MILIEU

● Houd machine en snoer altijd schoon (met name de

ventilatie-openingen)

! trek de stekker uit het stopkontakt vóór het

reinigen

● Voor dit SKIL-product geven wij garantie volgens de

wettelijk geldende bepalingen; schade, die terug te voeren is op natuurlijke slijtage, overbelasting of onachtzaam gebruik, is van deze garantie uitgesloten

● In geval van een klacht de machine ongedemonteerd,

samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station opsturen (de adressen evenals de onderdelentekening van de machine vindt u op www.skileurope.com)

● Geef electrisch gereedschap, accessoires en

verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

- volgens de Europese richtlijn 2002/96/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

- symbool ™ zal u in het afdankstadium hieraan herinneren

Slagborrmaskin 6692/6772 INTRODUKTION

● Maskinen är avsedd för slagborrning i tegel, betong och

sten samt för borrning i trä, metall, keramik och plast; maskiner med elektronisk varvtalsreglering och höger-/ vänstergång är även lämpliga för skruvdragning och gängskärning

TEKNISKA DATA 1 DELAR PÅ MASKINEN 2

A Strömbrytare för till/från och varvtalsreglering B Knapp för låsning av strömbrytare C Ratt för justering av maximalvarvtalet D Omkopplare för reversering av rotationsriktningen E Omkopplare för utväljande av borr-system F Extrahandtag G Spindellåsknapp H Dammfiltersystem

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Samtliga anvisningar ska läsas. Fel som uppstår

till följd av att anvisningarna nedan inte följts kan orsaka elektriskt slag, brand och/eller allvarliga kroppsskador. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd).

1) ARBETSPLATS

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

Page 14

✎

Page 15

✎

Page 16

CE DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with the following standards or standardized documents: EN 60 745, EN 55 014, in accordance with the provisions of the directives 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. NOISE/VIBRATION Measured in accordance with EN 60 745 the sound pressure level of this tool is 100 dB(A) and the sound power level 111 dB(A) (standard deviation: 3 dB), and the vibration 11.7 m/s

(hand-arm method).

CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglementations 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 100 dB(A) et le niveau de la puissance sonore 111 dB(A) (déviation standard: 3 dB), et la vibration 11,7 m/s

(méthode main-bras).

CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel dieses Gerätes 100 dB(A) und der Schalleistungspegel 111 dB(A) (Standard- abweichung: 3 dB), und die Vibration 11,7 m/s

(Hand-Arm Methode).

CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten: EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 100 dB(A) en het geluidsvermogen-niveau 111 dB(A) (standaard deviatie: 3 dB), en de vibratie 11,7 m/s

(hand-arm methode).

CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 100 dB(A) och ljudeffektnivån 111 dB(A) (standard deviation: 3 dB), och vibration 11,7 m/s2(hand-arm metod).

CE KONFORMITETSERKLÆRING Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter: EN 60 745, EN 55 014, i henhold til bestemmelserne i direktiverne 73/23/EF, 89/336/EF, 98/37/EF, 2002/96/EF. STØJ/VIBRATION Måles efter EN 60 745 er lydtrykniveau af dette værktøj 100 dB(A) og lydeffektniveau 111 dB(A) (standard deviation: 3 dB), og vibrationsniveauet 11,7 m/s

(hånd-arm metoden).

CE SAMSVARSERKLÆRING Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller standard- dokumenter: EN 60 745, EN 55 014, i samsvar med reguleringer 73/23/EF, 89/336/EF, 98/37/EF, 2002/96/EF. STØY/VIBRASJON Målt ifølge EN 60 745 er lydtrykknivået av dette verktøyet 100 dB(A) og lydstyrkenivået 111 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået 11,7 m/s

(hånd-arm metode).

CE TODISTUS STANDARDINMUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 60 745, EN 55 014, seuraavien sääntöjen mukaisesti 73/23/ETY, 89/336/ETY, 98/37/ETY, 2002/96/ETY. MELU/TÄRINÄ Mitattuna EN 60 745 mukaan työkalun melutaso on 100 dB(A) ja yleensä työkalun äänen voimakkuus on 111 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 11,7 m/s

(käsi-käsivarsi metodi).

CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60 745, EN 55 014, de acuerdo con las regulaciones 73/23/CE, 89/336/CE, 98/37/CE, 2002/96/CE. RUIDOS/VIBRACIONES Medido según EN 60 745 el nivel de la presión acústica de esta herramienta se eleva a 100 dB(A) y el nivel de la potencia acústica 111 dB(A) (desviación estándar: 3 dB), y la vibración a 11,7 m/s

(método brazo-mano).

CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 73/23/CE, 89/336/CE, 98/37/CE, 2002/96/CE. RUÍDO/VIBRAÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 100 dB(A) e o nível de potência acústica 111 dB(A) (espaço de erro: 3 dB), e a vibração 11,7 m/s

(método braço-mão).

FIN

05 SKIL Europe B.V. A. v.d. Kloot

CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive CE 73/23, CE 89/336, CE 98/37, CE 2002/96. RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 100 dB(A) ed il livello di potenza acustica 111 dB(A) (deviazione standard: 3 dB), e la vibrazione 11,7 m/s

(metodo mano-braccio).

CE MINÖSÉGI TANUSITVANY Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy

kötelezö hatósági elöírásoknak megfelel: EN 60 745, EN 55 014, a 73/23/EK, 89/336/EK, 98/37/EK, 2002/96/EK elöírásoknak megfelelöen. ZAJ/REZGÉS Az EN 60 745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 100 dB(A) a hangteljesítmény szintje 111 dB(A) (normál eltérés: 3 dB), a kézre ható rezgésszám 11,7 m/s

CE STRVZUJÍCÍ PROHLÅ◊ENÍ Potvrzujeme na odpovπdnost, Ωe tento v¥robek odpovídå nåsledujícím normåm nebo normativním podkladüm: EN 60 745, EN 55 014, podle ustanovení smπrnic 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. HLUÇNOSTI/VIBRACÍ Mπ®eno podle EN 60 745 çiní tlak hlukové vlny tohoto p®ístroje 100 dB(A) a dávka hluçnosti 111 dB(A) (standardní odchylka: 3 dB), a vibrací 11,7 m/s

(metoda ruka-paΩe).

CE STANDARDIZASYON BEYANI Ye¤ane sorumlu olarak, bu ürünün aﬂa¤ıdaki standartlara veya standart belgelerine uygun oldu¤unu beyan ederiz: EN 60 745, EN 55 014, yönetmeli¤i hükümleri uyarınca 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. GÜRÜLTÜ//T‹TREﬁIM Ölçülen EN 60 745 göre ses basıncı bu makinanın seviyesi 100 dB(A) ve çal›ﬂma s›ras›ndaki gürültü 111 dB(A) (standart sapma: 3 dB), ve titreﬂim 11,7 m/s

(el-kol metodu).

Page 17

05 SKIL Europe B.V. A. v.d. Kloot

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Мы с полной ответственностыо заявляем, что это изделие соответствует следующим стандартам или стандартизованным документам: EN 60 745, EN 55 014, в соответсувии с инструкциями 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. ШУМНОСТИ/ВИБРАЦИИ При измерении в соответствии co стандартoм EN 60 745 уровень звукового давления для этого инструмента составляет 100 дБ (A) и уровeнь звуковой мощности - 111 дБ (A) (стандартное отклонение: 3 dB), и вибрации - 11,7 м/с

(по методу для рук).

CE ВІДПОВІДНІСТЬ Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам повністю нашою відповідальністю: EN 60 745, EN 55 014, відповідно до положень директив 73/23/ЄС, 89/336/ЄС, 98/37/ЄС, 2002/96/ЄС. ШУМ/ВІБРАЦІЯ Зміряний відповідно до EN 60 745 рівень тиску звуку даного інструменту 100 дБ(А) i потужність звуку 111 дБ(А) (стандартне відхилення: 3 дБ), i вібрація 11,7 м/с

(ручна методика).

CE ∆ΗΛΩΣΗ ΣYMBATOTΗΤΑΣ ∆ηλούµε υπευθύνως τι το προϊν αυτ είναι κατασκευασµένο σύµφωνα µε τους εξής κανονισµούς ή κατασκευαστικές συστάσεις: EN 60 745, EN 55 014, κατά τις διατάξεις των κανονισµών της Κοινής Αγοράς 73/23/EK, 89/336/EK, 98/37/EK, 2002/96/EK. ΘΟΡYΒΟ/ΚΡΑ∆ΑΣΜΟYΣ Μετρηµένη σύµφωνα µε EN 60 745 η στάθµη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται σε 100 dB(A) και η στάθµη ηχητικής ισχύoς σε 111 dB(A) (κοινή απκλιση: 3 dB), και ο κραδασµς σε 11,7 m/s

(µεθοδος χειρς/βραχίονα).

DECLARAØIE DE CONFORMITATE CE Declaråm pe proprie råspundere cå acest product este conform cu urmåtoarele standarde sau documente standardizate: EN 60 745, EN 55 014, în conformitate cu regulile 73/23/EC, 89/336/EC, 98/37/EC, 2002/96/EC. ZGOMOT/VIBRAØII Måsurat în conformitate cu EN 60 745 nivelul de presiune a sunetului generat de acest instrument este de 100 dB(A) iar nivelul de putere a sunetului 111 dB(A) (abaterea standard: 3 dB), iar nivelul vibraøiilor 11,7 m/s

(metoda mînå - braø).

CE ДЕKЛАPAЦИЯ ЗA CБOTВETCTBИE Декларираме на изцяло наша отговорност, че това изделие е съобразено със следните стандарти или стандартизирани документи: EN 60 745, EN 55 014, в съответствие с нормативната уредба на 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. ШУМ/ВИБPAЦИИ Измерено в съответствие с EN 60 745 нивото на звуково налягане на този инструмент е 100 dB(A) а нивото на звукова мощност е 111 dB(A) (стандартно отклонение: 3 dB), а вибрациите са 11,7 m/s

(метод ръка-рамо).

CE IZJAVA O USKLA ĐENOSTI Izjavljujemo uz punu odgovornost da je ovaj proizvod usklađen sa slijedeçim normama i normativnim dokumentima: EN 60 745, EN 55 014, prema odredbama smjernica 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. BUCI/VIBRACIJAMA Mjereno prema EN 60 745, prag zvuãnog tlaka ovog elektriãnog alata iznosi 100 dB(A) a jakost zvuka 111 dB(A) (standardna devijacija: 3 dB), a vibracija 11,7 m/s

(postupkom na ‰aci-ruci).

CE IZJAVA O USKLA ĐENOSTI Pod punom odgovorno‰çu izjavljujemo da je ovaj proizvod usklađen sa sledeçim standardima ili standardizovanim dokumentima: EN 60 745, EN 55 014, u skladu sa odredbama smernica 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. BUKA/VIBRACIJE Mereno u skladu sa EN 60 745, nivo pritiska zvuka ovog alata iznosi 100 dB(A), a jaãina zvuka 111 dB(A) (normalno odstupanje: 3 dB), a vibracija 11,7 m/s

(mereno metodom na ‰aci-ruci).

SCG

IZJAVA O USTREZNOSTI CE Odgovorno izjavljamo, da je ta izdelek v skladu z naslednjimi standardi ali standardnimi dokumenti: EN 60 745, EN 55 014, v skladu s predpisi navodil 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. HRUP/VIBRACIJA Izmerjeno v skladu s predpisom EN 60 745 je raven zvoãnega pritiska za to orodje 100 dB(A) in jakosti zvoka 111 dB(A) (standarden odmik: 3 dB), in vibracija 11,7 m/s

(metoda ‘dlan-roka’).

SLO

CE VASTAVUSDEKLARATSIOON Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või

normdokumentidele: EN 60 745, EN 55 014 vastavalt direktiivide 73/23/EÜ, 89/336/EÜ, 98/37/EÜ, 2002/96/EÜ nõuetele. MÜRA/VIBRATSIOON Vastavalt kooskõlas normiga EN 60 745 läbi viidud mõõtmistele on antud seadme helirõhk 100 dB(A) ja helitugevus 111 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon 11,7 m/s

(käe-randme-meetod).

EST

CE DEKLARÅCIJA PAR ATBILST±BU STANDARTIEM Mïs ar pilnu atbild¥bu pazi¿ojam, ka ‰is izstrÇdÇjums atbilst standartiem vai standartizÇcijas dokumentiem EN 60 745, EN 55 014 un ir saska¿Ç ar direkt¥vÇm 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG. TROKSNIS/VIBRÅCIJA Saska¿Ç ar standartu EN 60 745 noteiktais instrumenta rad¥tÇ trok‰¿a ska¿as spiediena l¥menis ir 100 dB(A) un ska¿as jaudas l¥menis ir 111 dB (A) (pie tipiskÇs izkliedes: 3 dB), un vibrÇcijas intensitÇte ir 11,7 m/s

(strÇdÇjot rokas reÏ¥mÇ).

CE KOKYBñS ATITIKTIES DEKLARACIJA Mes atsakingai parei‰kiame, kad ‰is gaminys atitinka tokius standartus ir normatyvinius dokumentus: EN 60 745, EN 55 014 pagal EEB reglament˜ 73/23/EG, 89/336/EG, 98/37/EG, 2002/96/EG nuostatas. TRIUK·MINGUMAS/VIBRACIJA ·io prietaiso triuk‰mingumas buvo i‰matuotas pagal EN 60 745 reikalavimus keliamo triuk‰mo garso slògio lygis siekia 100 dB(A) ir akustinio galingumo lygis 111 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos pla‰takos srityje tipiniu atveju yra maÏesnis, kaip 11,7 m/s

(метод ръка-рамо).

OÂWIADCZENIE ZGODNOÂCI CE Niniejszym oÊwiadczamy ponoszàc osobistà odpowiedzialnoÊç, ˝e produkt wykonany jest zgodnie z nast´pujàcymi normami i dokumentami normalizujàcymi: EN 60 745, EN 55 014, z godnie z wytycznymi 73/23/WE, 89/336/WE, 98/37/WE, 2002/96/WE. HA¸ASU/WIBRACJE Pomiarów dokonano zgodnie z normà EN 60 745 ciÊnienie akustyczne narz´dzia wynosi 100 dB(A) zaÊ poziom mocy akustycznej 111 dB(A) (poziom odchylenie: 3 dB), zaÊ wibracje 11,7 m/s

(metoda d∏oƒ-r´ka).

Page 18
