Skil 6475, 6470 User Manual [pt, es, it]

6470

0-2800

RPM

13

40

mm

20

0-21000

p/min

13

40

mm

20

0-19000

p/min

0-1100

RPM

0-55000

p/min

0-53200

p/min

0-1000

RPM

0-2900

RPM

1

750 W
2,6 kg

6475

800 W
2,7 kg

6470 6475

2

34

2

5

A

B

C

D

E

ABCDE

6

a

6

A-C

A-C

b

6470 6475

c

6

Ø

6
8
10
15 ­30 - - -

2

2

1

+E
+E
+D

2

2

1

+D/E2+E

1

+D/E1+E1+D/E

+E
+E

2

+E

2

+E

1

3

2

2

1

+D/E

+E
+E
+E

7

a

7

b

8

6470 6475

4

6470 6475

1

3

2

9

!0

@

HSS

5

PHILLIPS

POZIDRIV

SLOTTED

T

E

N

N

I

S

$#

%

ACCESSORIES

Magnetic

+

^

PHILLIPS Nr 1, 2
POZIDRIV Nr 1, 2

M4, M5

++

(HSS) ø 5, 6, 8 mm ø 5, 6, 8 mm ø 5, 6, 8 mm

26100734002610389145

2610389146

In Deutschland

nicht lieferbar

6

● Utilice cables de extensión seguros y completamente

P

desenrollados con una capacidad de 16 amperios

● En caso de interferencias eléctricas o mecánicas se

deben parar inmediatamente la herramienta y sacar el
enchufe del contacto

● SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios
originales

● Compare regularmente las revoluciones máximas

indicadas de los accesorios de su herramienta

● Es recomendable que esta herramienta no se debe ser

manejada por personas menores de la edad de 16 años

● Tenga cuidado con no taladrar o atornillar en áreas

donde hayan tendidos eléctricos; utilizar siempre el

puño auxiliar G2

● El nivel de ruido, con la herramienta trabajando, podrá

sobrepasar 85 dB(A); usar protectores auditivos

● Si llega a dañarse o cortarse el cable eléctrico durante

el trabajo, no tocar el cable, sino extraer
inmediatamente el enchufe de la red

● No utilizar la herramienta cuando el cable esté dañado;

hágalo cambiar por una persona calificada

● Compruebe siempre que la tensión de alimentación es

la misma que la indicada en la placa de características
de la herramienta (las herramientas de 230V o 240V
pueden conectarse también a 220V)

● Si la broca se bloquea inesperadamente (causando una

brusca y peligrosa reacción), desconectar la
herramienta inmediatamente

● Tenga cuidado con las fuerzas resultantes del bloqueo

(sobre todo al taladrar metales); utilizar siempre el
puño auxiliar G2 y adopte una posición estable

● Desenchufar siempre la herramienta antes de

realizar cualquier ajuste o cambiar algún accesorio

USO

● Conexión/desconexión 3

● Bloqueo del interruptor para conexión permanente 4

● Regulación de la velocidad para un arranque suave 5

● Preselección de la velocidad máxima 6a

● 2 Velocidades mecánicas 6b

! cambiar la velocidad solo cuando la herramienta

se encuentre apagada

1 = VELOCIDAD BAJA

- alto momento de rotación

- para atornillar y taladrar de grandes diámetros

- para roscar de tornillo
2 = VELOCIDAD ALTA

- bajo momento de rotación

- para taladrar de pequeños diámetros

● Para determinar la velocidad apropiada la tabla 6c

puede utilizarse como referencia

● Inversión de la dirección de giro 7

- si el inversor de giro no esta adecuadamente
colocado en la posición izquierda/derecha, el
interruptor A no podra ser activado

!sólo invierta la dirección de giro cuando la

herramienta esté completamente parada

● Taladrado sin percusión/atornillado o taladrado con

percusión 8

! seleccione sólo la función de taladrado cuando la

herramienta se encuentre apagada

● Cambio de brocas 9

- introduzca la broca lo más profundo posible dentro
del portabrocas

! no utilice brocas con una inserción en malas

condiciones

● Regulación de la profundidad de perforación 0

● Sujección y manejo de la herramienta !

! utilizar siempre el puño auxiliar G2

- mantenga libres las ranuras de ventilación

- no ejerza demasiada presión en la herramienta; deje
que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

● Utilice las brocas adecuadas @

! utilice únicamente brocas afiladas

● Al taladrar metales ferrosos

- pretaladre antes un agujero pequeño

- lubrique de cuando en cuando la broca con aceite

● Taladrar de antemano un agujero para poder atornillar en/

cerca o al lado de la madera para prevenir rotura de esta

● Taladrar sín virutas en madera #

● Taladrado sin polvo en paredes $

● Taladrado sin polvo en techos %

● Taladrado en azulejos sin resbalar ^

● Para más consejos vea www.skileurope.com

GARANTÍA / AMBIENTE

● Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación)

! desenchufar la herramienta antes de limpiar

● Para las herramientas SKIL brindamos una garantía de

acuerdo con las prescripciones legales específicas de
los dintintos países; los daños ocasionados por
desgaste natural, sobrecarga o manejo inadecuado
serán excluidos de garantía

● En caso de reclamación, envíe la herramienta sin

desmontar junto con la factura al suministrador de la

misma o al servicio técnico de SKL más proximo (los
nombres así como el despiece de piezas de la
herramienta figuran en www.skileurope.com)

● Clasifique la herrramienta, los accesorios y los

embalajes para luego poder reciclarlos de manera
adecuada (los componentes plásticos están marcados
para que se les pueda realizar en un reciclaje por
categorías)

INTRODUÇÃO

● A ferramenta é determinada para furar com percussão

em betão, tijolos e pedras assim como para furar em
madeira, metal, cerâmica e plástico; ferramentas com
regulação electrónica da velocidade e marcha a
direita/esquerda também são apropiadas para
aparafusar e cortar roscas

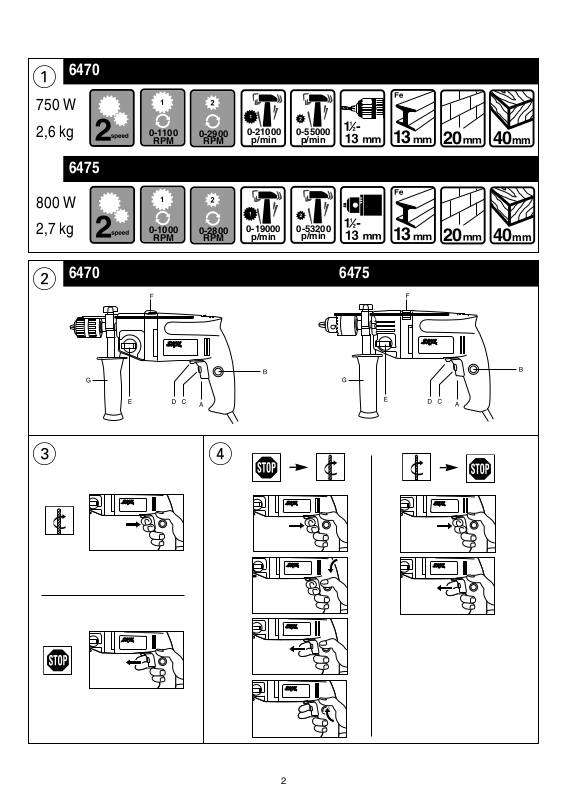

CARACTERISTICAS TECNICAS 1

16

INSTRUÇÕES DE SERVIÇO 2

A Interruptor para ligar/desligar e regulação da velocidade
B Botão de fixação do interruptor
C Roda para regulação da velocidade máxima
D Comutador para inverter o sentido da rotação
E Comutador para seleccionar a velocidade mecânica
F Comutador para seleccionar a função de perfuração
G Punho lateral

SEGURANÇA

● Leia e guarde este manual de instruções (tenha

especial atenção às instruções de segurança no verso)

● Evite danificar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

● Mantenha sempre o fio fora do alcance das peças

rotativas da ferramenta

● Quando guardar a ferramenta, deverá certificar-se que o

motor esta devidamente parado assim como todas as
peças rotativas

● Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amps

● Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e desligue a ficha da tomada

● A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

● Antes de usar um acessório, certifique-se que as R.P.M.

deste são compatíveis com as da ferramenta

● Não deverá esta ferramenta ser manuseada por

pessoas com idade inferior a 16 anos

● Tenha atenção para não furar ou aparafusar em áreas

onde possa haver fios électricos; utilize sempre o

punho lateral G2

● O nível de ruído durante o trabalho pode exceder

85 dB(A); utilize protectores auriculares

● Caso o fio for danificado ou cortado durante o trabalho,

não toque no fio, mas tire imediatamente a ficha da
tomada

● Não utilizar ferramenta caso o fio esteja danificado;

mandando-o substituir por pessoal qualificado

● Certifique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de
identificação da ferramenta (ferramentas com a
indicação de 230V ou 240V também podem ser ligadas
a uma fonte de 220V)

● Se a broca bloquear repentinamente (provocando uma

reacção brusca e perigosa), desligue imediatamente a
ferramenta

● Tenha especial atenção com eventuais contra-golpes

que possam ocorrer se o acessório bloquear
(especialmente quando perfurar metais); utilize sempre
o punho lateral G2 e mantenha uma posição firme

● Desligue sempre a ficha da tomada antes de proceder

a qualquer ajustamento ou troca de acessório

MANUSEAMENTO

● Ligar/desligar 3

● Fixação do interruptor para ligação permanente 4

● Regulação da velocidade para arranque suave 5

● Controle da velocidade máxima 6a

● 2 Velocidades mecânicas 6b

! mudar a velocidade somente com a ferramenta

desligada

1 = BAIXA VELOCIDADE

- aperto forte

- para aparafusar e furar grandes diametros

- para roscar

2 = ALTA VELOCIDADE

- aperto fraco

- para furar pequenos diametros

● De modo a determinar a velocidade correcta a tabela

6c pode ser usada como referência

● Inversão do sentido da rotação 7

- quando não forem correctamente reguladas as
posiçães esquerda/direita, o interruptor A não será
accionado

! inverta o comutador do sentido de rotação

apenas quando a ferramenta desligada

● Perfuração normal/aparafusar vs perfuração com

martelo 8

! seleccione a função de perfuração apenas com a

ferramenta desligada

● Substituição de acessórios 9

- empurre o acessório o mais profundamente possível
na bucha

!não utilize acessórios com encabadouros

danificados

● Regulação da profundidade de perfuração 0

● Segurar e guiar a ferramenta !

! utilize sempre o punho lateral G2

- mantenha as ranhuras de respiração destapadas

-não exerça demasiada pressão na ferramenta; deixe
a ferramenta trabalhar espontaneamente

CONSELHOS DE APLICAÇÃO

● Utilize os acessórios apropiados @

! utilize apenas brocas com pontas afiadas

● Quando perfurar metais ferrosos

`

-faça primeiro um pequeno furo se necessitar abrir um
furo maior

- lubrifique frequentemente a broca com óleo adequado

● Quando apertar um parafuso num rebordo de madeira,

ou perto dele, deverá primeiro perfurar, a fim de evitar
que a madeira estale

● Perfuração anti estilhaço em madeira #

● Perfuração sem pó em paredes $

● Perfuração sem pó em tectos %

● Perfuração em cerâmica sem derrapagens ^

● Para mais sugestões consulte www.skileurope.com

GARANTIA / AMBIENTE

● Mantenha a ferramenta e o fio sempre limpos

(especialmente as ranhuras de respiração)

! desligar a ferramenta da fonte de corrente antes

de limpar

● Prestamos garantia para ferramentas SKIL de acordo

com as disposições legais/específicas do país; avarias
devidas ao desgaste normal, sobrecarga ou má
utilização não estão abrangidas pela garantia

17

● Em caso de reclamação, enviar a ferramenta, completa

I

(sem desmontar), acompanhada da factura, ao
fornecedor ou ao serviço de assistência técnica SKIL
mais próximo (os endereços assim como a mapa de
peças da ferramenta estão mencionados no
www.skileurope.com)

● No final da vida útil da ferramenta separe a ferramenta,

os acessórios e a embalagem para reciclagem (os
componentes plásticos estão marcados para reciclagem
por categorias)

INTRODUZIONE

● L’utensile è idoneo per l’esecuzione di forature battenti

in nel calcestruzzo, mattoni e nel materiale minerale;
esso è adatto anche per forare ed avvitare nel legname,
nel metallo, nella ceramica e nelle materie plastiche;
utensili con regolazione elettronica della velocità e
funzionamente reversibile sono adatte anche per
avvitare e per tagliare filettature

CARATTERISTICHE TECNICHE 1
ELEMENTI DI CONTROLLO 2

A Interruttore di accensione/spegnimento e regolazione

della velocità

B Pulsante di blocco dell’interruttore
C Rotella di regolazione della velocità massima
D Commutatore per l’inversione del senso di rotazione
E Commutatore per la selezione della velocità meccanica
F Commutatore per la selezione del funzionamento di

foratura

G Impugnatura ausiliaria

SICUREZZA

● Leggere e conservare questo manuale di istruzione (fare

particolare attenzione alle istruzioni per la sicurezza alla
fine)

● Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

● Tenete il cavo lontano dalle parti in movimento della

utensile

● Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

● Usare prolunghe completamente srotolate e sicure con

una capacità di 16 Ampere

● Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile e staccate la spina

● La SKIL garantisce un perfetto funzionamento dell’utensile

soltanto se vengono utilizzati accessori originali

● Prima di usare un qualsiasi accessorio accertatevi che il

suo numero massimo di giri non sia inferiore a quello del
vostro utensile

● E preferibile non fare utilizzare gli utensili a ragazzi

inferiori a 16 anni

● Attenzione a non trapanare o avvitare in spazi dove fili

elettrici possono essere toccati; utilizzare sempre
l’impugnatura ausiliaria G2

● Durante le operazioni di lavoro il livello di rumorosità può

superare 85 dB(A); utilizzare le cuffie di protezione

● Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre
immediatamente la spina dalla presa

● Non usare l'utensile quando il cavo è danneggiato; farlo

sostituire da personale qualificato

● Controllare che la tensione dell'alimentazione sia la

stessa di quella indicata sulla targhetta dell'utensile
(gli utensili con l’indicazione di 230V o 240V possono
essere collegati anche alla rete di 220V)

● Se la punta si blocca inaspettatamente (provocando un

contraccolpo di reazione), spegnete subito l’utensile

● Attenzione alle forze sviluppate in caso di bloccaggio

dell’utensile (specialmente nella foratura del metallo);
utilizzare sempre l’impugnatura ausiliaria G2 ed
assumete una sicura posizione di lavoro

● Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

USO

● Acceso/spento 3

● Blocco dell’interruttore per il funzionamento continuo 4

● Regolazione della velocità per un avviamento lento 5

● Controllo della velocità massima 6a

● 2 Velocità meccaniche 6b

! cambiate la velocità solo a utensile fermo

1 = BASSA VELOCITA

- grande coppia

- per avvitare e forare grandi diametri

- per filettare di vite

2 = ALTA VELOCITA

- bassa coppia

- per forare piccoli diametri

● Per determinare la giusta velocità la tabella 6c può

essere usata come riferimento

● Inversione del senso di rotazione 7

- quando la posizione sinistra/destra non è inserita
propriamente l’interruttore A non può essere attivato

! invertire il senso di rotazione solo quando

l’utensile si è arrestato completamente

● Foratura normale/avvitatura oppure foratura a

percussione 8

! selezionare la modalità di foratura solo a utensile

fermo

● Cambio delle punte 9

- introdurre la punta il più profondamente possibile nel
mandrino

! non utilizzare punte con il gambo danneggiato

● Regolazione della profondità di perforazione 0

● Tenuta e guida dell’utensile !

! utilizzare sempre l’impugnatura ausiliaria G2

- tenete libere le feritoie di ventilazione

- non applicate una pressione eccessiva all'utensile;
lasciate che sia l'utensile a lavorare per voi

CONSIGLIO PRATICO

● Usare le punte appropriate @

! usare solo punte affilate

18

INSTRUCCIONES DE SEGURIDAD

P

E

Cuando utilice herramientas eléctricas, observe las siguientes medidas
fundamentales de seguridad, a fin de reducir el riesgo de descarga
eléctrica, de lesiones y de incendio. Lea y observe todas estas

instrucciones antes de utilizar la herramienta. Conserve bien estas
instrucciones de seguridad.

1 Controle el voltaje en la placa indicadora
2 Mantenga el orden en el área de trabajo

El desorden aumenta el riesgo de accidente.

3 Tenga en cuenta el entorno del área de trabajo

No exponga las herramientas eléctricas a la lluvia. No utilice
herramientas eléctricas en un entorno húmedo. Procure que el área de
trabajo esté bien iluminada. No utilice herramientas eléctricas en
proximidad de liquidos o gases inflamables.

4 Protéjase contra las descargas eléctricas

Evite el contacto del cuerpo con las superficies conectadas a tierra (p.
ej. tuberias, radiadores, cocinas, refrigeradores).

5 Mantenga los niños alejados

No permita que otras personas toquen la herramienta o el cable;
manténgalas alejadas de su área de trabajo.

6 Guarde sus herramientas en un lugar seguro

Las herramientas no utilizadas deberian estar guardadas en lugar seco,
cerrado y fuera del alcance de los niños.

7 No sobrecargue la herramienta

Trabajará mejor y más seguro dentro del margen de potencia indicado.

8 Utilice la herramienta adecuada

No utilice herramientas o acoplamientos de potencia demasiado débil
para ejecutar trabajos pesados. No utilice herramientas para trabajos
para los que no han sido concebidas (p. ej. no utilice una sierra circular
para cortar o podar un árbol).

9 Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas; podrian ser atrapados por piezas en
movimiento. En trabajos al exterior, se recomienda llevar guantes de
goma y calzado de suela antideslizante. Si su cabello es largo, téngalo
recogido.

10 Lleve gafas de protección

Utilice también una mascarilla si el trabajo ejecutado produce polvo.

11 Conecte dispositivos de aspiración de polvo

Si a su herramienta se le puede conectar un dispositivo para aspirar y
recoger el polvo, asegúrese de que este esté conectado y sea utilizado
correctamente

12 Cuide el cable de alimentación

No lleve la herramienta por el cable, no tire del cable para desconectar
la herramienta de la base de enchufe, y preserve el cable del calor, del
aceite y de las aristas vivas.

13 Asegure bien la pieza de trabajo

Emplee un dispositivo de fijación o una mordaza para mantener firme la
pieza de trabajo; es más seguro y le permite tener ambas manos libres
para manejar la herramienta.

14 No alargue demasiado su radio de accion

Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo
firme sobre el suelo y conserve el equilibrio en todo momento.

15 Mantenga sus herramientas cuidadosamente

Mantenga sus herramientas afiladas y limpias a fin de trabajar mejor y
más seguro. Observe las prescripciones de mantenimiento y las
indicaciones de cambio de los accesorios. Verifique regularmente el
estado de la clavija y del cable de alimentación, y en caso de estar
dañados, hágalos cambiar por una persona calificada. Verifique el cable
de prolongación periódicamente y cámbielo si está dañado. Mantenga
las empuñaduras secas y exentas de aceite y de grasa.

16 Desenchufe la herramienta

En caso de no utilización, antes de proceder al mantenimiento, o
cuando cambie accesorios tales como hojas de sierra, brocas y
cuchillas.

17 Retire las llaves de maniobra

Antes de poner la herramienta en marcha asegúrese de que las llaves y
útiles de reglaje hayan sido retirados.

18 Evite un arranque involuntario

No lleve la herramienta con el dedo sobre el interruptor mientras esté
enchufada. Asegúrese de que el interruptor esté en posición de
apagado antes de enchufar la herramienta a la red.

19 Cable de prolongación para el exterior

En el exterior, utilice solamente cables de prolongación homologados e
indicados para ello.

20 Esté siempre alerta

Observe su trabajo, use el sentido común y no trabaje con la
herramienta cuando esté cansado.

21 Controle si su herramienta esta dañada

Antes de usar la herramienta, verifique cuidadosa mente si el
funcionamiento de los dispositivos de seguridad y las otras piezas es
correcto. Verifique si las piezas en movimiento no se gripan, o si alguna
está dañada. Todos los componentes deben estar montados
correctamente y reunir las condiciones para garantizar el
funcionamiento impecable de la herramienta. Todo dispositivo de
seguridad, todo interruptor o toda otra pieza dañada o defectuosa deben
ser reparadas o reemplazadas de forma apropioda por una persona
calificada. No utilice ninguna herramienta cuyo interruptor no pueda
encender y apagar el circuito correctamente.

22 Atención! Utilice la herramienta y los accesorios de acuerdo con estas

instrucciones de seguridad, y de manera adecuada para la herramienta
en particular, teniendo en cuenta las condiciones de trabajo y el trabajo
a ejecutar. Usar la herramienta en operaciones diferentes de las que
realiza normalmente, podria resultar una situacion peligrosa.

23 Haga reparar su herramienta por una persona calificada

Esta herramienta eléctrica está de acuerdo con las reglas de seguridad
en vigor. Toda reparación debe ser hecha por personal calificado con
piezas de recambio originales, si no, puede acarrear graves riesgos
para la seguridad del usuario.

INSTRUÇÕES DE SEGURANÇA

Ao utilizar ferramentas eléctricas há que observar determinadas medidas
básicas de segurança, a fim de se evitar o risco de incêndio, choques
eléctricos e acidentes pessoais. Leia estas instruções na integra, antes de

utilizar esta ferramenta. Conserve cuidadosamente estas instruções.

1 Verifique a voltagem da ferramenta, impressa na placa da marca
2 Mantenha o local de trabalho arrumado

A desordem no local de trabalho pode ser motivo de acidente.

3 Tenha em consideração o ambiente que o rodeia

Não exponha as ferramentas eléctricas à chuva. Não utilize
ferramentas eléctricas em locais húmidos ou molhados. Trabalhe em
local bem iluminado. Não utilize ferramentas eléctricas junto de liquidos
ou gases inflamáveis.

4 Evite um choque eléctrico

Evite o contacto com superficies ligadas à terra (por exemplo tubos,
radiadores, fogões, frigoríficos).

5 Mantenha as crianças afastadas

Não deixe que outras pessoas toquem na ferramenta ou no cabo
eléctrico; não permita que permaneçam no seu local de trabalho.

6 Guarde as ferramentas em local seguro

As ferramentas que não estão à ser utilizadas devem ser guardadas em
local seco e fechado, ao qual as crianças não tenham acesso.

7 Não sobrecarregue a ferramenta

Conseguirá trabalhar melhor e com mais segurança se observar os
limites indicados.

8 Utilize a ferramenta apropriada

Não use ferramentas demasiado fracas ou ferra-mentas adicionais para
trabalhos pesados. Não empregue ferramentas em trabalhos e para fins
à que não se destinam (não se sirva, por exemplo, de uma serra
circular para cortar árvores ou troncos).

9 Escolha vestuário apropriado para o trabalho

Não use vestuário largo ou jóias, pois podem prenderse nalguma peça
móvel. Nos trabalhos de exterior aconselha-se o uso de luvas de
borracha e sapatos que não escorreguem. Se tiver cabelo comprido
coloque uma rede na cabeça.

10 Utilize óculos de protecção

Coloque também uma máscara durante os trabalhos que ocasionam a
formação de poeiras.

11 Lige dispositivo extractor de poeiras

Se ao seu aparelho poder ser ligado um dispositivo de extracção e
recolha de poeiras, certifique-se de que este está bem ligado e de que
está a ser utilizado correctamente.

12 Não force o cabo eléctrico

Nunca transporte a ferramenta pelo cabo, não puxe o cabo para tirar a
ficha da tomada, e projeta o cabo de calor e evite o seu contacto com
óleo e objectos cortantes.

13 Mantenha fixa a peça a trabalhar

Utilize dispositivos de fixação ou um torno, a fim de fixar a peça a
trabalhar; torna-se mais seguro do que a fixação manual e permite
manejar a ferramenta com ambas as mãos.

14 Controle a sua posição

Evite posições fora do normal; escolha uma posição segura e
mantenha sempre o equilíbrio.

15 Efectue uma manutenção cuidada das suas ferramentas

Tenha as ferramentas sempre afiadas e limpas, para que possa
trabalhar bem e em segurança. Cumpra as instruções de manutenção,
bem como as indicações acerca da substituição de acessórios.
Controle regularmente o estado da ficha e do cabo eléctrico,
mandando-os substituir por pessoal qualificado, em caso de se
encontrarem danificados. Controle regularmente o estado do cabo de
extensão e substitua-o caso se encontre danificado. Mantenha os
manípulos secos e isentos de óleo e gordura.

16 Não mantenha a ferramenta ligada à rede eléctrica

Quando não estiver a uso, antes da conservação, ou ao trocar de
acessórios como por exemplo a folha da serra, a broca, etc.

17 Retire as chaves de ajustamento

Antes des fazer a ligação, verifique se as chaves de ajustamento foram
previamente retiradas.

18 Evite ligações despropositadas

Não transporte ferramentas ligadas à rede com o dedo colocado no
interruptor. Antes de ligar a ferramenta à rede, certifique-se de que o
interruptor se encontra desligado.

19 Cabo de extensão no exterior

No exterior utilize apenas um cabo de extensão próprio para esse fim.

20 Mantenha-se sempre atento

Verifique o que vai fazendo, proceda com precaução, e não utilize a
ferramenta, desde que sinta que não se consegue concentrar.

21 Verifique se a ferramenta apresenta danos

Antes des utilizar a ferramenta, verifique cuidadosamente se os
dispositivos de protecção e peças estão operacionais. Veja se as peças
móveis funcionam devidamente, sem encravarem ou se existem peças
danificadas. Todas as peças têm que ser correctamente montadas,
permitindo e garantindo um perfeito funcionamento da ferramenta.
Todos dispositivos de protecção, interruptores ou outras peças, que se
encontrem danificadas ou defeitas devem ser convenientemente
reparadas ou substituídas por pessoal qualificado. Não utilize as
ferramentas caso o interruptor não trabalhe.

22 Atenção! Utilize a sua ferramenta e acessórios de acordo com estas

instruções de segurança e tendo em atenção as limitações específicas
desta ferramenta. Tome em atenção as condições de trabalho e o
serviço que pretende efectuar. A utilização desta ferramenta em
condições diferentes das recomendadas pode conduzir a danos na
ferramenta e nos utilizadores.

23 Faça com que a sua ferramenta apenas seja reparada por pessoal

qualificado

As ferramentas eléctricas são fabricadas de acordo com as normas de
segurança em vigor. As reparações devem ser feitas apenas por
pessoal qualificado e utilizando peças de origem, de outo modo,
poderão resultar num perigo consideravel para o utilizador.

34

CE DECLARATION OF CONFORMITY We declare under our sole

GB

responsibility that this product is in conformity with the following standards
or standardized documents: EN 50 144, EN 55 014, in accordance with
the provisions of the directives 73/23/EEC, 89/336/EEC, 98/37/EEC.
NOISE/VIBRATION Measured in accordance with EN 50 144 the
sound pressure level of this tool is ✱ dB(A)(1), the sound power level

✱ dB(A)(2) and the vibration ✱ m/s

CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre

F

propre responsabilité que ce produit est en conformité avec les
normes ou documents normalisés suivants: EN 50 144, EN 55 014,
conforme aux réglementations 73/23/EEC, 89/336/EEC, 98/37/EEC.
BRUIT/VIBRATION Mesuré selon EN 50 144 le niveau de la pression
sonore de cet outil est ✱ dB(A)(1), le niveau de la puissance sonore

✱ dB(A)(2) et la vibration ✱ m/s

CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger

D

Verantwortung, daß dieses Produkt mit den folgenden Normen oder
normativen Dokumenten übereinstimmt: EN 50 144, EN 55 014,
gemäß den Bestimmungen der Richtlinien 73/23/EWG,
89/336/EWG, 98/37/EWG.
GERÄUSCH/VIBRATION Gemessen gemäß EN 50 144 beträgt der
Schalldruckpegel dieses Gerätes ✱ dB(A)(1), der Schalleistungspegel

✱ dB(A)(2) und die Vibration ✱ m/s

CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product

NL

voldoet aan de volgende normen of normatieve documenten:
EN 50 144, EN 55 014, overeenkomstig de bepalingen van de
richtlijnen 73/23/EEG, 89/336/EEG, 98/37/EEG.
GELUID/VIBRATIE Gemeten volgens EN 50 144 bedraagt het
geluidsdrukniveau van deze machine ✱ dB(A)(1), het geluidsvermo­genniveau ✱ dB(A)(2) en de vibratie ✱ m/s2(hand-arm methode).

CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att

S

denna produkt överensstämmer med följande norm och dokument:
EN 50 144, EN 55 014, enl. bestämmelser och riktlinjema
73/23/EWG, 89/336/EWG, 98/37/EWG.

LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 50 144
är på denna maskin ✱ dB(A)(1)), ljudeffektnivån ✱ dB(A)(2) och

vibration ✱ m/s2(hand-arm metod).

CE KONFORMITETSERKLÆRING Vi erklærer under almindeligt

DK

ansvar, at dette produkt er i overensstemmelse med følgende normer
eller normative dokumenter: EN 50 144, EN 55 014, i henhold til
bestemmelserne i direktiverne 73/23/EØF, 89/336/EØF, 98/37/EØF.
STØJ/VIBRATION Måles efter EN 50 144 er lydtrykniveau af dette
værktøj ✱ dB(A)(1), lydeffektniveau ✱ dB(A)(2) og vibrationsniveauet

2

✱ m/s

(hånd-arm metoden).

CE SAMSVARSERKLÆRING Vi erklærer at det er under vårt

N

ansvar at dette produkt er i samsvar med følgende standarder eller
standard- dokumenter: EN 50 144, EN 55 014, i samsvar med
reguleringer 73/23/EWG, 89/336/EWG, 98/37/EWG.
STØY/VIBRASJON Målt ifølge EN 50 144 er lydtrykknivået av dette
verktøyet ✱ dB(A)(1), lydstyrkenivået ✱ dB(A)(2) og vibrasjonsnivået

2

✱ m/s

(hånd-arm metode).

CE TODISTUS STANDARDINMUKAISUUDESTA Todistamme

FIN

täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen
standardien ja standardoimisasiakirjojen vaatimusten mukainen
EN 50 144, EN 55 014, seuraavien sääntöjen mukaisesti
73/23/EWG, 89/336/EWG, 98/37/EWG.
MELU/TÄRINÄ Mitattuna EN 50 144 mukaan työkalun melutaso on

✱ dB(A)(1), yleensä työkalun äänen voimakkuus on ✱ dB(A)(2) ja

tärinän voimakkuus ✱ m/s2(käsi-käsivarsi metodi).

CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra

E

sola responsabilidad que este producto está en conformidad con las
normas o documentos normalizados siguientes: EN 50 144, EN 55 014,
de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CEE.
RUIDOS/VIBRACIONES Medido según EN 50 144 el nivel de la
presión acústica de esta herramienta se eleva a ✱ dB(A)(1), el nivel
de la potencia acústica ✱ dB(A)(2) y la vibración a ✱ m/s2(método
brazo-mano).

CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa

P

exclusiva responsabilidade que este producto cumpre as seguintes
normas ou documentos normativos: EN 50 144, EN 55 014, conforme
as disposições das directivas 73/23/CEE, 89/336/CEE, 98/37/CEE.
RUÍDO/VIBRAÇÕES Medido segundo EN 50 144 o nível de pressão
acústica desta ferramenta é ✱ dB(A)(1), o nível de potência acústica

✱ dB(A)(2) e a vibração ✱ m/s

2

(hand-arm method).

2

(méthode main-bras).

2

(Hand-Arm Methode).

2

(método braço-mão).

✱ dB(A)(1) dB(A)(2) m/s
6470 102 115 12,6
6475 105 118 12,6

CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo

I

la piena responsabilità di tale dichiarazione, che il prodotto è conforme
alle seguenti normative e ai relativi documenti: EN 50 144, EN 55 014 in
base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 98/37.
RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 50 144 il
livello di pressione acustica di questo utensile è ✱ dB(A)(1), il livello
di potenza acustica ✱ dB(A)(2) e la vibrazione ✱ m/s2(metodo
mano-braccio).

CE MINÖSÉGI TANUSITVANY Teljes felelösségünk tudatában

H

kijelentjük, hogy jelen termék a következö szabványoknak vagy
kötelezö hatósági elöírásoknak megfelel: EN 50 144, EN 55 014, a
73/23/EWG, 89/336/EWG, 98/37/EWG elöírásoknak megfelelöen.
ZAJ/REZGÉS Az EN 50 144 alapján végzett mérések szerint ezen
készülék hangnyomás szintje ✱ dB(A)(1), hangteljesítmény szintje

✱ dB(A)(2) a kézre ható rezgésszám ✱ m/s

CE STRVZUJÍCÍ PROHLÅ◊ENÍ Potvrzujeme na odpovπdnost, Ωe

CZ

tento v¥robek odpovídå nåsledujícím normåm nebo normativním
podkladüm: EN 50 144, EN 55 014, podle ustanovení smπrnic
73/23/EWG, 89/336/EWG, 98/37/EWG.
HLUÇNOSTI/VIBRACÍ Mπ®eno podle EN 50 144 çiní tlak hlukové
vlny tohoto p®ístroje ✱ dB(A)(1), dávka hluçnosti ✱ dB(A)(2) a vibrací

2

✱ m/s

(metoda ruka-paΩe).

CE STANDARDIZASYON BEYANI Ye¤ane sorumlu olarak, bu

TR

ürünün afla¤ıdaki standartlara veya standart belgelerine uygun
oldu¤unu beyan ederiz: EN 50 144, EN 55 014, yönetmeli¤i
hükümleri uyarınca 73/23/AET, 89/336/AET, 98/37/AET.
GÜRÜLTÜ//T‹TREfiIM Ölçülen EN 50 144 göre ses basıncı bu
makinanın seviyesi ✱ dB(A)(1), çal›flma s›ras›ndaki gürültü

✱ dB(A)(2) ve titreflim ✱ m/s

OÂWIADCZENIE ZGODNOÂCI CE Niniejszym oÊwiadczamy ponoszàc

PL

osobistà odpowiedzialnoÊç, ˝e produkt wykonany jest zgodnie z
nast´pujàcymi normami i dokumentami normalizujàcymi:
EN 50 144, EN 55 014, z godnie z wytycznymi 73/23/EWG,
89/336/EWG, 98/37/EWG.
HA¸ASU/WIBRACJE Pomiarów dokonano zgodnie z normà EN 50 144
ciÊnienie akustyczne narz´dzia wynosi ✱dB(A)(1), poziom mocy
akustycznej ✱dB(A)(2) zaÊ wibracje ✱m/s2(metoda d∏oƒ-r´ka).

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Мы с полной

RU

ответственностыо заявляем, что это изделие соответствует
следующим стандартам или стандартизованным документам: EN
50 144, EN 55 014, в соответсувии с инструкциями 73/23/EEC,
89/336/EEC, 98/37/EEC.
ШУМНОСТИ/ВИБРАЦИИ При измерении в соответствии co
стандартoм EN 50 144 уровень звукового давления для этого
инструмента составляет ✱ дБ (A)(1), уровeнь звуковой мощности

- ✱ дБ (A)(2) и вибрации - ✱ м/с2(по методу для рук).

CE ∆ΗΛΩΣΗ ΣYMBATOTΗΤΑΣ ∆ηλούµε υπευθύνως τι το

GR

προϊν αυτ είναι κατασκευασµένο σύµφωνα µε τους εξής
κανονισµούς ή κατασκευαστικές συστάσεις: EN 50 144,
EN 55 014, κατά τις διατάξεις των κανονισµών της Κοινής
Αγοράς 73/23/EEC, 89/336/EEC, 98/37/EEC.
ΘΟΡYΒΟ/ΚΡΑ∆ΑΣΜΟYΣ Μετρηµένη σύµφωνα µε EN 50 144
η στάθµη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται
σε ✱ dB(A)(1), η στάθµη ηχητικής ισχύoς σε ✱ dB(A)(2) και ο
κραδασµς σε ✱ m/s2(µεθοδος χειρς/βραχίονα).

DECLARAØIE DE CONFORMITATE CE Declaråm pe proprie

RO

råspundere cå acest product este conform cu urmåtoarele
standarde sau documente standardizate: EN 50 144, EN 55 014, în
conformitate cu regulile 73/23/EEC, 89/336/EEC, 98/37/EEC.
ZGOMOT/VIBRAØII Måsurat în conformitate cu EN 50 144 nivelul
de presiune a sunetului generat de acest instrument este de

✱ dB(A)(1), nivelul de putere a sunetului ✱ dB(A)(2) iar nivelul

vibraøiilor ✱ m/s2(metoda mînå - braø).

CE ДЕKЛАPAЦИЯ ЗA CБOTВETCTBИE Декларираме на

BG

изцяло наша отговорност, че това изделие е съобразено със
следните стандарти или стандартизирани документи:
EN 50 144, EN 55 014, в съответствие с нормативната уредба
на 73/23/EEC, 89/336/EEC, 98/37/EEC.
ШУМ/ВИБPAЦИИ Измерено в съответствие с EN 50 144 нивото
на звуково налягане на този инструмент е ✱ dB(A)(1), нивото на
звукова мощност е ✱ dB(A)(2), а вибрациите са ✱ m/s2(метод
ръка-рамо).

SK

CE PREHLÁSENIE O ZHODE Vÿhradne na na√u vlastnú
zodpovednos† prehlasujeme, Ωe tento vÿrobok zodpovedá

2

nasledujúcim normám alebo normovanÿm dokumentom: EN 50 144,
EN 55 014, v súlade s predpismi 73/23/EEC, 89/336/EEC,
98/37/EEC.
HLUKU/VIBRÁCIÁCH Merané pod¬a EN 50 144 je úroveµ
akustického tlaku tohto nástroja ✱ dB(A)(1), úroveµ akustického
vÿkonu je ✱ dB(A)(2) a vibrácie sú ✱ m/s2(metóda ruka - paΩa).

02 SKIL Europe B.V. J. P. Houben

2

(el-kol metodu).

2

.
