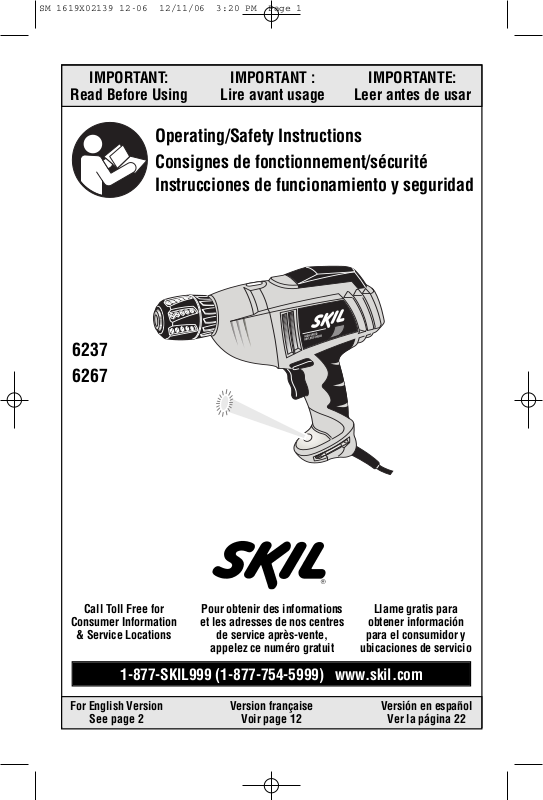

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions
Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

6237
6267

Call Toll Free for

Consumer Information

& Service Locations

1-877-SKIL999 (1-877-754-5999) www

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

.skil.com

For English Version Version française Versión en español

See page 2 Voir page 12 Ver la página 22

SM 1619X02139 12-06 12/11/06 3:20 PM Page 2

General Safety Rules

WARNING

!

in all of the warnings listed below refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.

Read all instructions. Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.

The term “power tool”

SAVE THESE INSTRUCTIONS

Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.

tools create sparks which may ignite the dust
or fumes.

Keep children and bystanders away while
operating a power tool.

cause you to lose control.

Distractions can

Power

Electrical safety

Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools.

and matching outlets will reduce risk of
electric shock.

Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.

is an increased risk of electric shock if your
body is earthed or grounded.

Do not expose power tools to rain or wet
conditions.

increase the risk of electric shock.

Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts.

entangled cords increase the risk of electric
shock.

When operating a power tool outdoors,
use an extension cord suitable for
outdoor use.

outdoor use reduces the risk of electric
shock.

Do not use AC only rated tools with a DC
power supply.

work, the electrical components of the AC
rated tool are likely to fail and create a
hazard to the operator.

Water entering a power tool will

Use of a cord suitable for

While the tool may appear to

Unmodified plugs

There

Damaged or

If operating the power tool in damp
locations is unavoidable a Ground Fault
Circuit Interrupter (GFCI) must be used to
supply the power to your tool.

personal protection devices like electrician’s
rubber gloves and footwear will further
enhance your personal safety.

GFCI and

Personal safety

Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication.

inattention while operating power tools may
result in serious personal injury.

Use safety equipment. Always wear eye
protection.

mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.

Avoid accidental starting. Ensure the
switch is in the off-position before
plugging in.

finger on the switch or plugging in power
tools that have the switch on invites
accidents.

Remove any adjusting key or wrench
before turning the power tool on.

or a key left attached to a rotating part of the
power tool may result in personal injury.

Do not overreach. Keep proper footing
and balance at all times.

better control of the power tool in unexpected
situations.

Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.

related hazards.

Safety equipment such as dust

Carrying power tools with your

Use of these devices can reduce dust-

-2-

A moment of

A wrench

This enables

SM 1619X02139 12-06 12/11/06 3:20 PM Page 3

Keep handles dry, clean and free from oil
and grease.

c

ontrol the power tool.

Slippery hands cannot safely

Power tool use and care

Do not force the power tool. Use the
correct power tool for your application.

The correct power tool will do the job better
and safer at the rate for which it was
designed.

Do not use the power tool if the switch
does not turn it on and off.

that cannot be controlled with the switch is
dangerous and must be repaired.

Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any
adjustments, changing accessories, or
storing power tools.

measures reduce the risk of starting the
power tool accidentally.

Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tools operation.
If damaged, have the power tool repaired
before use.

poorly maintained power tools.

Many accidents are caused by

Any power tool

Such preventive safety

Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
c

utting edges are less likely to bind and are

e

asier to control.

Use the power tool, accessories and tool
bits etc., in accordance with these
instructions and in the manner intended
for the particular type of power tool,
taking into account the working
conditions and the work to be performed.

Use of the power tool for operations different
from those intended could result in a
hazardous situation.

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Holding the work by hand

Service

Have your power tool serviced by a
qualified repair person using only identical
replacement parts.

safety of the power tool is maintained.

Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard
return springs may be improperly
mounted.

gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.

Certain cleaning agents such as

This will ensure that the

SAVE THESE INSTRUCTIONS

Safety Rules for Drills

Hold power tools by insulated gripping
surfaces when performing an operation
where the cutting tools may contact
hidden wiring or its own cord.

with a “live” wire will make exposed metal
parts of the tool “live” and shock the
operator.

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Holding the work by hand

Contact

Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist. If this situation is
unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.

Always hold the tool with both hands. If
the bit jams two hands will give you
maximum control over torque reaction or
kickback.

Always wear safety goggles or eye
protection when using this tool. Use a

-3-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 4

dust mask or respirator for applications
which generate dust.

Secure the material being drilled. Never
hold it in your hand or across legs.

Unstable support can cause the drill bit to
bind causing loss of control and injury.

Never leave the trigger locked "ON".
Before plugging the tool in, check that the
trigger lock is "OFF".

could cause injury.

Position the cord clear of rotating bit. Do
not wrap the cord around your arm or
wrist.

If you lose control and have the cord
wrapped around your arm or wrist it may
entrap you and cause injury.

Position yourself to avoid being caught
between the tool or side handle and walls
or posts.

jammed in the work, the reaction torque of
the tool could crush your hand or leg.

If the bit becomes bound in the
workpiece, release the trigger
immediately, reverse the direction of
rotation and slowly squeeze the trigger to
back out the bit.

reaction torque. The drill body will tend to
twist in the opposite direction as the drill bit is
rotating.

Do not grasp the tool or place your hands
too close to the spinning chuck or drill
bit.

Do not use the switch "Lock-ON" feature
in situations where drill bit binding is
likely. (For example: just before the bit is
ready to break through the material,
anytime when using a "Hole Saw", auger

bits........ etc.)

body will twist or kick-back in opposite
direction and the release of the trigger "Lock­ON" may be difficult.

Be aware of the location and setting of
the switch "Lock-ON" button.

is locked "ON" during the use, be ready for
emergency situations to switch it "OFF", by
first pulling the trigger then immediately
releasing it without pressing the "Lock-ON"
button.

When installing a drill bit, insert the shank
of the bit well within the jaws of the
chuck.

Should the bit become bound or

Your hand may be lacerated.

When the bit binds, the drill's

If the bit is not inserted deep

Accidental start-ups

Be ready for a strong

If the switch

enough, the grip of the jaws over the bit is
reduced and the loss of control is increased.

Do not use dull or damaged bits and
accessories.

greater tendency to bind in the workpiece.

When removing the bit from the tool avoid
contact with skin and use proper
protective gloves when grasping the bit
or accessory.

prolonged use.

Check to see that keys and adjusting
wrenches are removed from the drill
before switching the tool "ON".

wrenches can fly away at high velocity
striking you or a bystander.

Do not run the drill while carrying it at
your side.

entangled with clothing and injury may result.

This tool may be used with sanding and
polishing disks, grinding wheels, wire
wheel and wire cup brushes. These
accessories must be rated for at least the
speed recommended on the tool warning
label.

running over rated speed can fly apart and
cause injury.

Avoid bouncing and snagging the wheels,
discs or brushes especially when working
corners, sharp edges, etc.

loss of control and kickback.

!

WARNING

grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement
and other masonry products, and

• Arsenic and chromium from chemically­treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as those dust masks that are specially
designed to filter out microscopic particles.

Dull or damaged bits have a

Accessories may be hot after

Keys or

A spinning drill bit could become

Wheels and other accessories

This can cause

Some dust created by
power sanding, sawing,

-4-

A

0

A

A

0

A

SM 1619X02139 12-06 12/11/06 3:20 PM Page 5

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

n

0

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

No load speed Rotational speed, at no load

orbits etc. per minute

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

Grounding terminal

program

This symbol designates
that this tool is listed by
Underwriters Laboratories.

This symbol designates
that this tool is listed by
the Canadian Standards
Association.

This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories.

This symbol designates that
this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.

This symbol

designates
that
this tool
complies
to NOM
Mexican
Standards.

-5-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 6

Functional Description and Specifications

WARNING

!

Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories

measures reduce the risk of starting the tool accidentally.

Drills

FIG. 1

CHUCK

SLEEVE

CHUCK

COLLAR

KEYLESS

CHUCK

FORWARD/REVERSING

BUTTON & TRIGGER

LOCK

DRILL

LEVEL

. Such preventive safety

* BIT STORAGE

COMPARTMENT & QUICK

REFERENCE GAUGE

VENTILATION

OPENINGS

RUBBERIZED

GRIP

* SENSOR

VARIABLE SPEED
TRIGGER SWITCH

* SITE-LIGHT™

“LOCK-ON” BUTTON

* NOT AVAILABLE ON ALL MODELS

MAXIMUM CAPACITIES

Model Chuck Size Screw Mild Hard Soft Wire Cup Wire Wheel Sanding/ Hole

No.

6237 3/8" Keyless #8 x 2" 3/8" 3/4" 1" 1-1/2" 3" NR NR
6267 3/8" Keyless #8 x 3" 3/8" 1" 1-1/2" 1-1/2" 4" 5" 2"

and type

Sizes Metal Wood Wood Brushes brushes Polishing Saw

BIT AND

STORAGE AREA

NR = Not recommended

ATTENTION: 3/8 inch drills are not recommended for running lag bolts

NOTE: For tool specifications refer to the nameplate on your tool.

-6-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 7

Operating Instructions

* NOT AVAILABLE ON ALL MODELS

VARIABLE SPEED CONTROLLED

Your tool is equipped with a variable speed trigger
switch. The tool can be turned "ON" or "OFF" by
squeezing or releasing the trigger. The speed
can be adjusted from the minimum to maximum
nameplate RPM by the pressure you apply to the
trigger. Apply more pressure to increase the
speed and release pressure to decrease speed
(Fig. 1).

The "Lock-ON" button, located in the handle of
your tool allows for continuous operation at
maximum RPM without holding the trigger
(Fig. 1).

TO LOCK TRIGGER "ON": squeeze trigger,
depress button and release trigger.

TO UNLOCK THE TRIGGER: squeeze trigger
and release it without depressing the "Lock­ON" button.

For small bits, open jaws enough to insert the
bit up to the flutes. For large bits, insert the bit
as far as it will go. Center the bit as you close
the jaws by hand. This positions the bit
properly, giving maximum contact between the
chuck jaws and the bit shank.

To tighten, hold the chuck collar firmly with one
hand and securely tighten the chuck sleeve
with the other hand (Fig. 2).

WARNING

!

TRIGGER SWITCH

"LOCK-ON" BUTTON

INSERTING BIT

To prevent friction burns, or
possible hand injury, do not

WARNING

!

the trigger can not be released.

FORWARD/REVERSING BUTTON

Your tool is equipped with a forward/reversing
button and trigger lock located above the
trigger (Fig. 1). This button was designed for
changing rotation of the chuck, and for locking
the trigger in an“OFF” position to help prevent
accidental starts. For forward rotation, (with the
chuck pointed away from you) slide button to
the far right. For reverse rotation slide the
button to the far left. To activate trigger lock
move button to the center off position.

CAUTION

!

comes to a complete stop.

rotation of the chuck can cause damage to
the tool.

loosen or tighten the chuck by using the power
of the drill.

FIG. 2

If the “Lock-ON” button is
continuously being depressed,

& TRIGGER LOCK

Do not change direction of
rotation until the tool

Shifting during

CHUCK

COLLAR

CHUCK

SLEEVE

Your tool is also equipped with a Site-Light™

* SITE-LIGHT™

for better visibility during operation
(Fig. 1).

When the tool is plugged in, the light will turn
on automatically when the user grips the
handle and covers the sensor.

The Site-Light™ is maintenance free and was
designed to last the life of your tool.

Note: When holding the tool, always make
sure the sensor in the handle is completely
covered when activating the light.

BIT STORAGE AREA

Your tool is equipped with a bit and storage
area that is conveniently located in the handle
base where it is always handy and unlikely to
get lost or misplaced (Fig. 1).

-7-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 8

* DRILL BIT STORAGE COMPARTMENT

AND QUICK REFERENCE GAUGE

Your tool may be equipped with a bit storage
compartment and quick reference gauge
located on top of your tool (Fig. 3).

To remove, simply slide off the housing
towards the back of the tool.

The quick reference gauge will allow you to
identify the size of drill bits, and standard or
metric screws.

DRILL LEVEL

Your tool is equipped with drill level located on
top of the housing that will allow you to
accurately enter the workpiece in a horizontal
position (Fig. 1).

Operating Tips

You will extend the life of your bits and do
neater work if you always put the bit in
contact with the work before pulling the
trigger. During the operation, hold the tool
firmly and exert light, steady pressure. Too
much pressure at low speed will stall the tool.
Too little pressure will keep the bit from
cutting and cause excess friction by sliding
over the surface. This can be damaging to
both tool and bit.

DRILLING WITH VARIABLE SPEED

The trigger controlled variable speed feature
will eliminate the need for center punches in
hard materials. The variable speed trigger
allows you to slowly increase RPM. By using
a slow starting speed, you are able to keep
the bit from “wandering”. You can increase
the speed as the bit “bites” into the work by
squeezing the trigger.

DRIVING WITH VARIABLE SPEED

Variable speed drills will double as a power
screwdriver by using a screwdriver bit in the
drill mode. The technique is to start slowly,
increasing the speed as the screw runs
down. Set the screw snugly by slowing to a
stop. Prior to driving screws, pilot and
clearance holes should be drilled.

Hex bits can be slid in from the front for
storage.

FIG. 3

BIT STORAGE

COMPARTMENT

Q

UICK REFERENCE

GAUGE

USING THE LEVEL: Place drill bit where hole
is to be drilled, position drill so the bubble in the
level is centered between the lines, then start
drilling the hole, once the bit has entered the
workpiece check from time to time to be sure
the bit is maintaining the horizontal position.

FASTENING WITH SCREWS

This procedure shown in (Fig. 4) will enable
you to fasten materials together with your
Drill/Screwdriver without stripping, splitting or
separating the material.

FASTENING
WITH SCREWS

1. Drill 2/3 diameter and

2/3 of screw length for
soft materials, full
length for hard
materials.

Screw

Apply a slight
even pressure
when driving
screws.

FIG. 4

2. Drill same
diameter as
screw shank.

3. Countersink
same diameter
as screw head.

Adjustable

Screw

Drill

First, clamp the pieces together and drill the
first hole 2/3 the diameter of the screw. If the
material is soft, drill only 2/3 the proper
length. If it is hard, drill the entire length.

-8-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 9

Second, unclamp the pieces and drill the
second hole the same diameter as the screw
shank in the first or top piece of wood.

Third, if flat head screw is used, countersink
t

he hole to make the screw flush with the

s

urface. Then, simply apply even pressure
when driving the screw. The screw shank
clearance hole in the first piece allows the
screw head to pull the pieces tightly together.

The adjustable screw drill accessory will do
all of these operations quickly and easily.
Screw drills are available for screw sizes No.
6, 8, 10 and 12.

Always inspect drill bits for excessive wear.
Use only bits that are sharp and in good
condition.

TWIST BITS: Available with straight and
reduced shanks for wood and light duty metal
drilling. High speed bits cut faster and last
longer on hard materials.

CARBIDE TIPPED BITS: Used for drilling
stone, concrete, plaster, cement and other
unusually hard nonmetals. Use continuous
heavy feed pressure when employing carbide
tip bits.

Be certain workpiece is clamped or anchored
firmly. Always apply pressure in a straight line
with the drill bit. Maintain enough pressure to
keep the drill “biting”.

When drilling holes in wood, twist bits can be
used. Twist bits may overheat unless pulled out
frequently to clear chips from flutes.

Use a “back-up” block of wood for work that is
likely to splinter, such as thin materials.

You will drill a cleaner hole if you ease up on
the pressure just before the bit breaks through
the wood. Then complete the hole from the
back side.

There are two rules for drilling hard materials.
First, the harder the material, the greater the
pressure you need to apply to the tool. Second,
the harder the material, the slower the speed.
Here are a couple of tips for drilling in metal.
Lubricate the tip of the bit occasionally with
cutting oil except when drilling soft metals such
as aluminum, copper or cast iron. If the hole to
be drilled is fairly large, drill a smaller hole first,
then enlarge to the required size, it’s often
faster in the long run. Maintain enough
pressure to assure that the bit does not just

DRILL BITS

DRILLING WOOD

DRILLING METAL

spin in the hole. This will dull the bit and greatly
shorten its life.

Soft materials such as brick are relatively easy
t

o drill. Concrete however, will require much

m

ore pressure to keep the bit from spinning.
Be sure to use carbide tip bits for all masonry
work.

!

safe operating speed is not exceeded by the
nameplate speed of the tool. Do not exceed
the recommended wheel diameter.

You will find the “Lock-ON” button feature a
convenience for the continuous operation
required for rough sanding. Fine sanding and
polishing require “touch”. Select the most
efficient speed.

When using polishing bonnets, always be sure
the excess string that secures the bonnet is
tucked well within the bonnet during operation.

Variable speed control must be used with
caution for driving nuts and bolts with socket
set attachments. The technique is to start
slowly, increasing speed as the nut or bolt runs
down. Set the nut or bolt snugly by slowing the
drill to a stop. If this procedure is not followed,
the tool will have a tendency to torque or twist
in your hands when the nut or bolt seats.

Work with brushes requires high speeds. Use
of the “Lock-ON” button feature will provide a
much easier operation.

1. Remember, the tips of a wire brush do the
work. Operate the brush with the lightest
pressure so only the tips of the wire come in
contact with the work.

2. If heavier pressures are used, the wires
will be overstressed, resulting in a wiping
action; and if this is continued, the life of the
brush will be shortened due to wire fatigue.

DRILLING MASONRY

WARNING

RUNNING NUTS AND BOLTS

Before using an accessory,
be certain that its maximum

SANDING AND POLISHING

WIRE BRUSHES

BRUSHING PRESSURE

CORRECT: Wire tips doing the work.

-9-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 10

INCORRECT: Excessive pressure can cause wire breakage.

3. Apply the brush to the work in such a way
that as much of the brush face as possible is
in full contact with the work. Applying the
side or edge of the brush to the work will
result in wire breakage and shortened brush
life.

Maintenance

Service

WARNING

!

personnel may result in misplacing of
internal wires and components which
could cause serious hazard.

recommend that all tool service be
performed by a Skil Factory Service Center
or Authorized Skil Service Station.

Your Skil tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.

The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brushes be examined.
Only genuine Skil replacement brushes
specially designed for your tool should be
used.

After about 300-400 hours of operation, or at
every second brush change, the bearings

Preventive maintenance
performed by unauthorized

We

TOOL LUBRICATION

CARBON BRUSHES

BEARINGS

HOLE SAWS

WARNING

!

K

eep your second hand on the side

handle or motor housing.

are holding the drill, they cannot be cut by
the hole saw. Hold the drill firmly to prevent
loss of control. Unplug drill when removing
core.

Hole saws are Ideal for use with lock
installation kits for 2-1/8” deadbolts or
locksets with 15/16” or 1” latch hole in
wooden and composition doors.

should be replaced at Skil Factory Service
Center or Authorized Skil Service Station.
Bearings which become noisy (due to heavy
load or very abrasive material cutting) should
be replaced at once to avoid overheating or
motor failure.

Keep hands away from
c

utting area and hole saw.

If both hands

Cleaning

WARNING

!

the power supply before cleaning or
performing any maintenance.

be cleaned most effectively with compressed
dry air.

cleaning tools with compressed air.

Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed
objects through openings.

plastic parts.

carbon tetrachloride, chlorinated cleaning
solvents, ammonia and household
detergents that contain ammonia.

Always wear safety goggles when

CAUTION

!

To avoid accidents always
disconnect the tool from

The tool may

Certain cleaning agents
and solvents damage

Some of these are: gasoline,

-10-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 11

Accessories

WARNING

!

If an extension cord is
n

ecessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used.

This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles.

NOTE: The smaller the gauge number, the

heavier the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

20 VOLT ALTERNATING CURRENT TOOLS

1

C

T

ool’s

A

mpere

R

ating

3
6-8

8-10

1

0-12

12-16

ord Size in A.W.G.

Cord Length in Feet Cord Length in Meters

2

5 50 100 150 15 30 60 120

-6

1

8 16 16 14 0.75 .075 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
1

6 16 14 12 1.0 2.5 4.0 —
141

2—— ————

W

ire Sizes in mm

2

-11-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 12

Consignes générales de sécurité

!

AVERTISSEMENT

de blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le terme « outil électroportatif »

se rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés par piles (sans fil).

Veuillez lire et comprendre toutes les consignes. Si on n'observe pas toutes les
consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou

CONSERVEZ CES CONSIGNES

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui
correspond.

Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.

N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.

S’il est nécessaire d’utiliser l’outil dans un lieu
humide, il faut l’alimenter par l’intermédiaire d’un
disjoncteur différentiel de fuite à la terre (DDFT).

L’emploi d’un DDFT et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.

Sécurité personnelle

Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.

Utilisez des équipements de sécurité. Portez toujours
une protection oculaire. Si les conditions le

demandent, il faut porter un masque à poussière, des
chaussures de sécurité antidérapantes, un casque de
chantier ou une protection auditive pour réduire le
risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est en position arrêt (OFF) avant de
brancher l’outil. Transporter un outil électroportatif

avec le doigt sur la gâchette ou le brancher quand
l’interrupteur est en position “marche” (ON) présente
des risques d’accident.

Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations
inattendues.

Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de collecte
des poussières, assurez-vous que ces dispositifs sont
raccordés et utilisés correctement. L’utilisation de ces

dispositifs peut permettre de réduire les dangers liés à
la poussière.

Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

-12-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 13

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et
doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires, les
embouts etc. selon ces consignes et de la manière
prévue pour chaque type particulier d’outil
électroportatif en tenant compte des conditions de
travail et de la tâche à accomplir. L'emploi d’outils

électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.

Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Entretien

Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité pour les perceuses

Tenez les outils électroportatifs par les surfaces
isolées de préhension en exécutant une opération
au cours de laquelle les outils de coupe peuvent
venir en contact avec les fils cachés ou son propre
cordon. Le contact avec un fil sous tension rendra les

pièces métalliques exposées de l'outil sous tension et
causera des chocs à l'opérateur.

Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant abriter
des fils électriques. Si cette situation est inévitable,

débranchez tous les fusibles ou les disjoncteurs
alimentant ce site.

Tenez toujours l’outil à deux mains. Si le foret
venait à se coincer, vous serez plus à même de
maîtriser le couple de réaction ou le rebond de l’outil.

Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.

Utilisez un respirateur ou un masque anti-poussières
pour les applications produisant de la poussière.

Assujettissez l'ouvrage à percer. Ne le tenez jamais
dans votre main ou par-dessus vos jambes. Un

support instable peut faire gripper le foret,
provoquant ainsi une perte de contrôle et des
blessures.

-13-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 14

Ne tenez jamais la gâchette bloquée en position de
marche. Avant de brancher l'outil, assurez-vous que
le blocage de la gâchette est inhibé. Les mises en

marche accidentelles peuvent causer des blessures.

Placez le cordon à l'écart du foret en rotation.
N'enroulez pas le cordon autour de votre bras ou de
votre poignet. Si vous perdez contrôle et que le

cordon s'enroule autour de votre bras ou de votre
poignet, il peut vous emprisonner et vous blesser.

Placez-vous de manière à éviter d'être pris entre
l'outil ou la poignée latérale et les murs ou les
montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait
écraser votre main ou votre pied.

Si le foret grippe dans l'ouvrage, relâchez la
gâchette immédiatement, inversez le sens de
rotation et appuyez lentement sur la gâchette pour
faire ressortir le foret. Soyez prêt à un fort couple de

réaction. Le corps de la perceuse aura tendance à
tordre en sens opposé à mesure que le foret tourne.

Ne saisissez pas l'outil et ne placez vos mains trop
près du foret ou du mandrin en rotation. Votre main

pourrait être lacérée.

N'utilisez pas le dispositif de blocage en position de
marche de l'interrupteur dans des situations où le
foret est susceptible de gripper. (Par exemple :
immédiatement avant que le foret ne soit prêt à
rentrer à travers le matériau, chaque fois que vous
utilisez une « scie à perforation », des mèches
hélicoïdales, etc.) Lorsque le foret grippe, le corps

de la perceuse tord ou rebondit en sens opposé, et il
peut être difficile de relâcher le dispositif de blocage
en position de marche de la gâchette.

Soyez au courant de l'emplacement et de la
position du bouton de blocage en marche de la
gâchette. Si l'interrupteur est bloqué en marche

durant l'usage, soyez prêt, dans des cas d'urgence, à
le mettre à l'arrêt en appuyant d'abord sur la gâchette,
puis en la relâchant immédiatement sans appuyer sur
le bouton de blocage en marche.

En installant un foret, insérez la tige du foret bien à
l'intérieur des mâchoires du mandrin. Si le foret

n'est pas inséré assez profondément, la prise des
mâchoires sur le foret est réduite et la perte de
contrôle est accrue.

N'utilisez pas de forets et d'accessoires émoussés
ou endommagés. Les forets émoussés ou

endommagés ont tendance à gripper dans l'ouvrage.

En retirant le foret de l'outil, évitez tout contact
avec la peau et utilisez des gants protecteurs
appropriés en saisissant le foret ou l'accessoire.

Les accessoires peuvent être chauds après une
utilisation prolongée.

Assurez-vous que les clés de serrage et de réglage
sont retirées de la perceuse avant de mettre l'outil
en marche. Les clés de serrage ou de réglage

peuvent être projetées à grande vitesse et frapper une
personne présente ou vous-même.

Ne faites pas fonctionner la perceuse en la portant
à votre côté. Un foret en rotation pourrait

s'emmêlever à vos vêtements, ce qui pourrait causer
des blessures.

Cet outil peut être utilisé avec les disques de
ponçage et de polissage, les meules, les brosses à
coupe métallique et à meule métallique. Ces
accessoires doivent être au moins prévus pour la
vitesse recommandée sur l’étiquette
d’avertissement de l’outil. Les meules et les autres

accessoires fonctionnant à une vitesse supérieure à la
vitesse nominale peuvent voler en éclats et causer des
blessures.

Évitez de faire rebondir et de heurter les meules,
les disques ou les brossses, surtout lorsque vous
travaillez sur des angles, des arêtes vives, etc. Ceci

peut causer une perte de contrôle et un rebond.

AVERTISSEMENT

!

meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités
chimiquement.

Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.

Les travaux à la machine tel
que ponçage, sciage,

-14-

A

0

A

A

0

A

SM 1619X02139 12-06 12/11/06 3:20 PM Page 15

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et

apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n

0

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

Vitesse à vide Vitesse de rotation, à vide

minute etc., par minute

une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant

ou continu
Construction classe II Désigne des outils construits avec double

isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.
Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles

Ni-Cad.

que

Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.

Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.

Ce symbole
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.

Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.

signifie

Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.

-15-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 16

Description fonctionnelle et spécifications

!

AVERTISSEMENT

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Perceuses

FIG. 1

DOUILLE DU

MANDRIN

COLLIER DU

MANDRIN

MANDRIN

SANS CLÉ

BOUTON DE MARCHE

AVANT/ARRIÈRE

ET VERROUILLAGE DE GÂCHETTE

NIVEAU DE

PERÇAGE

* COMPARTIMENT DE RANGEMENT DES

EMBOUTS & CALIBRE DE RÉFÉRENCE RAPIDE

PRISES D'AIR

POIGNÉE CAOUTCHOUTÉE

* CAPTEUR

GÂCHETTE DE COMMANDE

À VITESSE VARIABLE

* Éclairage d’appoint SITE-LIGHT™

BOUTON DE BLOCAGE

EN MARCHE

ZONE DE RANGEMENT

DES EMBOUTS

* NON DISPONIBLE SUR TOUS LES MODÈLES

Dimension Brosses en Brosses de

No. de

modèle

6237 3/8 po sans clé No. 8 x 2 po 3/8 po 3/4 po 1 po 1-1/2 po 3 po NR NR
6267 3/8 po sans clé No. 8 x 3 po 3/8 po 1 po 1-1/2 po 1-1/2 po 4 po 5 po 2 po

et type

de mandrin

Tailles Métal Bois Bois coupe meule Ponçage/ Scie

de vis

doux

dur

CAPACITÉS MAXIMALES

métallique métallique polissage cloche

tendre

NR = Non recommandé

ATTENTION : Les perceuses de 3/8 po ne sont pas recommandées pour utilisation avec des tire-fond.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

-16-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 17

Consignes de fonctionnement

* NON DISPONIBLE SUR TOUS LES MODÈLES

GÂCHETTE AVEC VARIATION DE VITESSE

Votre outil est doté d’un interrupteur à gâchette avec
variation de vitesse. Enfoncez ou relâchez la gâchette
pour démarrer ou arrêter l’outil. La vitesse peut être
réglée entre les valeurs mini et maxi indiquées à la
plaque signalétique en faisant varier la pression exercée
sur la gâchette. Plus la pression est élevée, plus la
vitesse est grande (Fig. 1).

Le bouton de blocage en marche situé sur la poignée de
votre outil permet de faire tourner celui-ci à la vitesse
maximale sans avoir à tenir la gâchette (Fig.1).

POUR BLOQUER LA GÂCHETTE EN POSITION MARCHE
(ON) : enfoncez la gâchette, appuyez sur le bouton et
relâchez la gâchette.

POUR DÉBLOQUER LA GÂCHETTE : appuyez sur la
gâchette et relâchez-la sans appuyer sur le bouton de
blocage en marche.

Pour les petits forets, ouvrez les mâchoires
suffisamment de manière à insérer le foret jusqu’aux
cannelures. Pour les gros forets, insérez le foret aussi
loin que possible. Centrez le foret à mesure que vous
refermez manuellement les mâchoires. Ceci positionne le
foret de manière appropriée, assurant ainsi un contact
maximal entre les mâchoires du mandrin et la tige du
foret.

Pour serrer, tenez le collier du mandrin fermement d’une
main, et serrez solidement le manchon du mandrin de
l’autre main (Fig. 2).

BOUTON DE BLOCAGE EN MARCHE

!

AVERTISSEMENT

INSERTION DU FORET

!

AVERTISSEMENT

Pour prévenir les brûlures
par friction ou les blessures

Si l’utilisateur appuie
continuellement sur le

bouton de blocage en marche, la gâchette ne peut pas
être relâchée.

BOUTON DE MARCHE AVANT/ARRIÈRE

Votre outil est équipé d’un bouton de marche
avant/arrière et d’un verrouillage de gâchette se
trouvant au-dessus de la gâchette (Fig. 1). Ce bouton a
été conçu de manière à changer la rotation du mandrin
et à verrouiller la gâchette en position d’arrêt pour aider
à prévenir les démarrages accidentels. Pour la rotation
avant (le mandrin étant dirigé en sens opposé à vous),
déplacez le bouton à l’extrême droite. Pour la rotation
inverse, déplacez le bouton à l’extrême gauche. Pour
actionner le verrouillage de gâchette, déplacez le bouton
à la position centrale (arrêt).

se soit complètement immobilisé. Un changement
durant la rotation du mandrin pourrait endommager
l'outil.

éventuelles à la main, ne serrez pas ou ne desserrez pas
le mandrin en utilisant la puissance de la perceuse.

ET VERROUILLAGE DE GÂCHETTE

!

AVERTISSEMENT

FIG. 2

DOUILLE DE

MANDRIN

Ne changez pas le sens de
rotation avant que l'outil ne

COLLIER DE

MANDRIN

* ÉCLAIRAGE D’APPOINT SITE-LIGHT™

Votre outil est également muni d’un éclairage d’appoint
Site-Light™ pour améliorer la visibilité pendant
l’utilisation (Fig. 1).

Quand l’outil est branché, la lumière s’allume
automatiquement dès que l’utilisateur saisit la poignée
et que sa main recouvre le capteur.

L’éclairage d’appoint Site-Light™ ne nécessite aucun
entretien, il a été conçu pour durer aussi longtemps
que votre outil.

Remarque : Quand vous tenez l’outil, assurez-vous
toujours que le capteur situé dans la poigné est
toujours complètement recouvert pour allumer la
lumière.

ZONE DE RANGEMENT DES EMBOUTS

Votre outil est muni d’un embout et d’une zone de
rangement commodément située à la base de la
poignée. L’embout est ainsi toujours disponible et ne
risque pas d'être perdu ou égaré (Fig. 1).

-17-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 18

* COMPARTIMENT DE RANGEMENT DES EMBOUTS

& CALIBRE DE RÉFÉRENCE RAPIDE

Il se peut que votre outil soit muni sur son dessus
d’un compartiment de rangement des embouts avec
calibre de référence rapide (Fig. 3).

Pour l’enlever, il suffit de le faire coulisser vers
l’arrière de l’outil.

Le calibre de référence rapide vous permet d’identifier
rapidement la taille des forets et des vis en mesures
anglaises ou métriques.

NIVEAU DE PERÇAGE

Votre outil est équipé d'un niveau de perçage situé sur le
dessus du boîtier qui vous permettra de pénétrer
exactement l'ouvrage en position horizontale (Fig. 1).

UTILISATION DU NIVEAU : Placez le foret là où le trou
doit être percé, positionnez la perceuse de manière à ce

Consignes de fonctionnement

Vous prolongerez la durée de vos forets et accomplirez
un travail plus net si vous mettez toujours le foret en
contact avec le matériau avant d’appuyer sur la gâchette.
Durant le fonctionnement, tenez l’outil fermement et
exercez une pression légère et constante. Une trop
grande pression à basse vitesse bloquera l’outil. Une
pression insuffisante empêchera le foret de couper et
causera une friction excessive en glissant par-dessus la
surface. L’outil et le foret peuvent ainsi être abîmés.

PERÇAGE À VITESSE VARIABLE

La fonction de vitesse variable commandée par gâchette
éliminera la nécessité de poinçonner un trou central
dans les matériaux durs. La gâchette à vitesse variable
vous permet d’augmenter lentement le régime. En
utilisant une vitesse lente au départ, vous pouvez
empêcher le foret d’« errer ». Vous pouvez augmenter la
vitesse à mesure que le foret « mord » dans le matériau
en appuyant sur la gâchette.

ENFONCEMENT À VITESSE VARIABLE

Les perceuses à vitesse variable peuvent également
servir de tournevis motorisé en utilisant un foret de
tournevis en mode de perçage. La technique consiste à
commencer lentement, puis à augmenter la vitesse à
mesure que la vis s’enfonce. Posez la vis de manière à
obtenir un ajustement doux en ralentissant jusqu’à
l’arrêt. Avant d’enfoncer des vis, il faut percer des trous
de positionnement et de dégagement.

On peut y ranger les embouts hexagonaux en les
enfilant par l’avant.

FIG. 3

C

OMPARTIMENT DE

RANGEMENT DES EMBOUTS

C

ALIBRE DE

RÉFÉRENCE RAPIDE

que la bulle du niveau soit centrée entre les lignes, puis
commencez à percer le trou. Lorsque le foret a pénétré
l'ouvrage, vérifiez de temps à autre pour vous assurer
que le foret maintient la position horizontale.

FIXATION À L’AIDE DE VIS

La procédure illustrée à la Fig. 4 vous permettra de
fixer des matériaux ensemble à l’aide de votre
perceuse/tournevis sans dénuder, fendre ni séparer le
matériau.

FIXATION
À L’AIDE DE VIS

1. Percez les 2/3 du diamètre

et les 2/3 de la longueur de
la vis pour les matériaux
tendres, la longueur complète
pourles matériaux durs.

Vis

Exercez une légère
pression uniforme
en enfonçant les vis.

2. Percez le même

diamètre que la
tige de la vis.

3. Fraisez le

même
diamètre
que la tête
de la vis.

réglable

FIG. 4

Fixez d’abord les pièces ensemble à l’aide d’une bride, et
percez le premier trou aux 2/3 du diamètre de la vis. Si le
matériau est tendre, percez uniquement les 2/3 de la
longueur voulue. Si le matériau est dur, percez toute la
longueur.

Drille

-18-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 19

Détachez ensuite les pièces et percez le deuxième trou
du même diamètre que la tige de la vis dans la première
pièce ou la pièce supérieure de bois.

En troisième lieu, si une vis à tête plate est employée,
fraisez le trou pour mettre la vis de niveau avec la
surface. Puis, exercez tout simplement une pression
uniforme en enfonçant la vis. Le trou de dégagement de
la tige de la vis dans la première pièce permet à la tête de
la vis de tirer les pièces fermement ensemble.

L’accessoire réglable de drille exécutera rapidement et
facilement toutes ces opérations. Des drilles sont
offertes pour vis de tailles 6, 8, 10 et 12.

FORETS

Inspectez toujours les forets pour y relever toute usure
excessive. N’utilisez que des forets affilés et en bon état.

FORETS À SIMPLE SPIRALE : Offerts avec tiges droites
et réduites pour le perçage du bois et le perçage non
exigeant des métaux. Les forets à grande vitesse
coupent plus rapidement et durent plus longtemps sur
les matériaux durs.

FORETS À POINTE EN CARBURE : S’utilisent pour
percer la pierre, le béton, le plâtre, le ciment et les autres
matériaux non métalliques exceptionnellement durs.
Exercez une forte pression continue d’alimentation
lorsque vous employez des forets à pointe en carbure.

PERÇAGE DU BOIS

Assurez-vous que le matériau est assujetti par brides de
fixation ou ancré fermement. Exercez toujours une
pression en ligne droite avec le foret. Maintenez
suffisamment de pression pour que le foret continue à «
mordre ».

Vous pouvez utiliser des forets à simple spirale pour
percer des trous dans le bois. Ces forets peuvent
surchauffer à moins que vous ne les retiriez
fréquemment pour enlever les copeaux sur les
cannelures.

Utilisez un bloc d’appui en bois pour les matériaux sus­ceptibles de voler en éclats tels que les matériaux
minces.

Vous percerez un trou plus net si vous relâchez la
pression immédiatement avant que le foret ne traverse le
bois. Terminez ensuite le trou à l’arrière.

PERÇAGE DES MÉTAUX

Il existe deux règles pour percer les matériaux durs. En
premier lieu, plus le matériau est dur, plus il vous faut
exercer de pression sur l’outil. En deuxième lieu, plus le
matériau est dur, plus vous devez percer lentement.
Voici quelques conseils pour percer les métaux.
Lubrifiez la pointe du foret à l’occasion à l’aide d’huile de
coupe, sauf lorsque vous percez des métaux tendres tels
que l’aluminium, le cuivre ou la fonte de fer. Si le trou à
percer est assez grand, percez d’abord un plus petit trou,
puis agrandissez-le aux dimensions nécessaires. C’est
souvent plus rapide à long terme. Maintenez
suffisamment de pression pour faire en sorte que le foret
ne fasse pas seulement tourner dans le trou. Ceci

émoussera le foret et réduira considérablement sa vie
utile.

Les matériaux tendres tels que la brique sont
relativement faciles à percer. Cependant, le béton
nécessitera une pression beaucoup plus grande pour
empêcher le foret de tourner. Veillez à utiliser des forets
à pointe en carbure pour tout le travail de maçonnerie.

!

que sa vitesse maximale de fonctionnement sûr n'est
pas dépassée par la vitesse indiquée sur la plaque
signalétique de l'outil. Ne dépassez pas le diamètre
recommandé de la meule.

Vous constaterez que le bouton de blocage en marche
est une fonction pratique pour le fonctionnement
continu que nécessite le ponçage brut. Le polissage et le
ponçage de finition nécessitent une « touche ».
Choisissez la vitesse la plus efficace.

En utilisant les bonnets de polissage, assurez-vous
toujours que l'excédent de corde qui fixe le bonnet est
bien rentré à l'intérieur du bonnet durant le
fonctionnement.

La commande à vitesse variable doit être utilisée
soigneusement pour poser des écrous et des boulons
avec des accessoires de douille. La technique consiste à
commencer lentement, puis à augmenter la vitesse à
mesure que l’écrou ou le boulon s’enfonce. Posez
l’écrou ou le boulon de manière à obtenir un ajustement
doux en ralentissant la perceuse jusqu’à l’arrêt. Si cette
technique n’est pas suivie, l’outil aura tendance à tordre
dans vos mains lorsque l’écrou ou le boulon se calera.

Le travail avec les brosses nécessite des grandes
vitesses. L’utilisation du bouton de blocage en marche
facilitera le travail.

1. Souvenez-vous : ce sont les pointes d’une brosse
métallique qui font le travail. N’appliquez qu’une
pression très légère sur la brosse de sorte que seules
les pointes des poils viennent en contact avec la
pièce.

2. Si vous appliquez une pression trop importante, les
poils seront surchargés, résultant en un balayage de
la pièce. Si ceci se prolonge, la durée de vie de la
brosse s’en trouvera écourtée à cause de la fatigue
des poils.

PERÇAGE DE LA MAÇONNERIE

AVERTISSEMENT

PONÇAGE ET POLISSAGE

POSE DES ÉCROUS ET DES BOULONS

BROSSES MÉTALLIQUES

PRESSION DE BROSSAGE

CORRECT Les pointes des poils font le travail.

Avant d'utiliser un
accessoire, assurez-vous

-19-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 20

INCORRECT Pression excessive risquant de briser les poils.

3. Appliquez la brosse sur la pièce de manière à ce
que la plus grande partie possible de sa tranche soit
en contact total avec la pièce. Appliquer le côté ou le
bord de la brosse sur la pièce résulterait en une
cassure des poils et écourterait sa durée de vie.

Entretien

Service

!

AVERTISSEMENT

personnels non autorisés peut résulter en mauvais
placement de fils internes ou de pièces, ce qui peut
présenter un danger grave. Nous vous conseillons

de faire faire tout l’entretien par un centre de service
d’usine Skil ou une station service agréée Skil.

Votre outil Skil a été lubrifié correctement en usine et
il est prêt à l’utilisation. Nous vous conseillons de re­graisser les outils qui comportent des engrenages
avec un lubrifiant à engrenages spécial à chaque fois
que vous changez les balais.

Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures
de fonctionnement fiable. Pour maintenir le
rendement du moteur à son maximum, nous vous
conseillons de contrôler les balais tous les deux à six
mois. Il ne faut utiliser que des balais de rechange Skil
d’origine et conçus pour votre outil.

Après environ 300 à 400 heures de fonctionnement ou
tous les deux changements de balais, il est conseillé

LUBRIFICATION DE L’OUTIL

BALAIS OU CHARBONS

Tout entretien préventif
effectué par des

PALIERS

SCIE-CLOCHES

!

AVERTISSEMENT

scie-cloche. Placez votre deuxième main sur la
poigné latérale ou sur le boîtier du moteur. Si les

deux mains sont occupées à tenir la perceuse, elles ne
peuvent pas être coupées par la scie-cloche. Tenez la
perceuse fermement pour ne pas en perdre le
contrôle. Débranchez la perceuse quand vous enlevez
la chute de la scie cloche.

Les scies-cloches sont idéales avec les kits
d’installation de serrures pour les verrous de 2-1/8 po
ou les serrures nécessitant un trou pour le pêne de
15/16 po ou de 1 po dans les portes en bois ou en
composites.

de faire remplacer les paliers par un centre de service
d’usine Skil ou une station service agréée Skil. Si les
paliers commencent à faire du bruit (à cause de
surcharges importantes ou du toupillage de matériaux
très abrasifs) il faut les faire remplacer immédiatement
pour éviter la surchauffe ou une panne de moteur.

Éloignez les mains de la
zone de coupe et de la

Nettoyage

!

AVERTISSEMENT

l’outil avant de le nettoyer ou de l’entretenir. Le

meilleur moyen de nettoyer l’outil est d’utiliser de l’air
comprimé sec. Il faut toujours porter des lunettes de

protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.

!

MISE EN GARDE

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.

Pour éviter les accidents,
il faut toujours débrancher

Certains agents de
nettoyages et certains

-20-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 21

Accessoires

!

AVERTISSEMENT

Si un cordon de rallonge

s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

C

I

ntensité

n

ominale

d

e l’outil

3-6
6-8

8

-10
10-12
12-16

alibre A.W.G.

Longueur en pieds

25 50 100 150 15 30 60 120

18 16 16 14 0,75 0,75 1,5 2,5
1

8 16 14 12 0,75 1,0 2,5 4,0

1

8 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1.0 2,5 4,0 —
1

412—— ————

C

alibre en mm

L

ongueur en mètres

2

-21-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 22

Normas generales de seguridad

!

ADVERTENCIA

La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su
herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada
por baterías (herramienta inalámbrica).

Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a
continuación, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.

No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles.

aumentan el riesgo de que se produzcan sacudidas
eléctricas.

Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.

No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la

Los cordones dañados o enganchados

herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.

Si es inevitable usar la herramienta mecánica en
lugares húmedos, se debe utilizar un interruptor de
circuito accionado por corriente de pérdida a tierra
(GFCI) para suministrar energía a la herramienta. Un

GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.

Use equipo de seguridad. Use siempre protección de
los ojos. El equipo de seguridad, como por ejemplo una

máscara antipolvo, calzado de seguridad antideslizante,
casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones
corporales.

Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
enchufar la herramienta. Si se transportan

herramientas mecánicas con el dedo en el interruptor o
se enchufan herramientas mecánicas que tienen el
interruptor en la posición de encendido, se invita a que
se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.

-22-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 23

Si se proporcionan dispositivos para la conexión de

nstalaciones de extracción y recolección de polvo,

i

segúrese de que dichas instalaciones estén

a

onectadas y se usen correctamente. El uso de estos

c

dispositivos puede reducir los peligros relacionados
con el polvo.

Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación
que desee realizar. La herramienta mecánica correcta

hará el trabajo mejor y con más seguridad a la
capacidad nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no
la enciende y apaga. Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y
debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe
si hay piezas móviles desalineadas o que se atoran,
si hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

uchos accidentes son causados por herramientas

M

ecánicas mantenidas deficientemente.

m

Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.

Use la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones y de la manera prevista para el tipo
específico de herramienta mecánica, teniendo en
cuenta las condiciones de trabajo y el trabajo que se
vaya a realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue
diseñada podría causar una situación peligrosa.

Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la
herramienta mecánica.

Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES

Normas de seguridad para taladros

Sujete las herramientas mecánicas por las
superficies de agarre aisladas cuando realice una
operación en la que las herramientas de corte
puedan entrar en contacto con cables ocultos o con
su propio cordón. El contacto con un cable que

tenga corriente hará que ésta pase a las partes
metálicas descubiertas de la herramienta y que el
operador reciba sacudidas eléctricas.

Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en
paredes existentes ni en otras áreas ciegas donde
pueda haber cables eléctricos. Si esta situación es
inevitable, desconecte todos los fusibles o
cortacircuitos que alimentan este sitio de trabajo.

Agarre siempre la herramienta con las dos manos.

Si la broca se atasca, las dos manos le darán máximo
control sobre la reacción de par motor o el retroceso.

Use siempre gafas de seguridad o protección de los
ojos cuando utilice esta herramienta. Use una
máscara antipolvo o un respirador para
aplicaciones que generan polvo.

-23-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 24

Fije el material que se está taladrando. Nunca lo
tenga en las manos ni sobre las piernas. Un

soporte inestable puede hacer que la broca
taladradora se atasque, causando pérdida de control y
lesiones.

Nunca deje el gatillo fijo en la posición "ON"
(encendido). Antes de enchufar la herramienta,
compruebe que el cierre del gatillo esté en la
posición "OFF" (apagado). Un arranque accidental

podría causar lesiones.

Posicione el cordón de modo que esté alejado de la
broca que gira. No enrolle el cordón alrededor del
brazo o de la muñeca.

cordón enrollado en el brazo o en la muñeca, el
cordón puede atraparle y causarle lesiones.

Sitúese de modo que evite ser atrapado entre la
herramienta o el mango lateral y las paredes o los
postes. Si la broca se atasca o se engancha en la

pieza de trabajo, el par motor de reacción de la
herramienta podría aplastarle la mano o la pierna.

Si la broca se atasca en la pieza de trabajo, suelte
el gatillo inmediatamente, invierta el sentido de
giro y apriete lentamente el gatillo para sacar la
broca. Esté preparado para un fuerte par motor de

reacción. El cuerpo del taladro tenderá a torcerse en
sentido contrario al del giro de la broca.

No agarre la herramienta ni ponga las manos
demasiado cerca del mandril o la broca taladradora
que gira. Podría sufrir laceraciones en la mano.

No utilice el dispositivo de "Fijación en ON"
(encendido) del interruptor en situaciones en las
que es probable que la broca taladradora se
atasque. (Por ejemplo: justo antes de que la broca
esté lista para atravesar el material, en cualquier
momento en que se esté utilizando una sierra de
perforación, brocas helicoidales para madera...
etc.). Cuando la broca se atasque, el cuerpo del

taladro se torcerá o experimentará retroceso en
sentido contrario y es posible que sea difícil soltar el
dispositivo de "Fijación en ON" del gatillo.

Sepa la ubicación y la posición del botón de
"Fijación en ON" del interruptor. Si el interruptor

está fijo en la posición "ON" durante el uso, esté
preparado para en situaciones de emergencia ponerlo
en "OFF", tirando primero del gatillo y soltándolo
inmediatamente después sin oprimir el botón de
"Fijación en ON".

Al instalar una broca taladradora, introduzca el
cuerpo de la broca bien a fondo entre las mordazas
del mandril. Si la broca no se introduce hasta una

profundidad suficiente, se reduce el agarre de las
mordazas sobre la broca y se aumenta la pérdida de
control.

Si pierde el control y tiene el

No utilice brocas ni accesorios desafilados o
dañados. Las brocas o accesorios desafilados o

dañados tienen mayor tendencia a atascarse en la
pieza de trabajo.

Al sacar la broca de la herramienta, evite el
contacto con la piel y use guantes protectores
adecuados al agarrar la broca o el accesorio. Los

accesorios pueden estar calientes después de un uso
prolongado.

Compruebe que las llaves de ajuste y de tuerca se
hayan quitado del taladro antes de encender la
herramienta

salir despedidas a gran velocidad y golpearle a usted
o golpear a alguien que se esté presente.

No tenga en marcha el taladro mientras lo lleva a
su lado. Una broca taladradora que gira podría

engancharse en la ropa y producir lesiones.

Esta herramienta puede utilizarse con discos de
lijar y de pulir, ruedas de amolar, cepillos
circulares de alambre y cepillos acopados de
alambre. Estos accesorios deben tener capacidad
nominal para al menos la velocidad recomendada
en la etiqueta de advertencias de la herramienta.

Las ruedas y otros accesorios que se utilicen a una
velocidad superior a la nominal pueden romperse,
salir despedidas y causar lesiones.

Evite rebotar y desbastar las ruedas, discos o
cepillos, especialmente cuando trabaje en
esquinas, bordes afilados, etc. Esto puede causar

pérdida de control y retroceso.

!

taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.

. Las llaves de ajuste o de tuerca pueden

ADVERTENCIA

Cierto polvo generado por el
lijado, aserrado, amolado y

-24-

A

0

A

A

0

A

SM 1619X02139 12-06 12/11/06 3:20 PM Page 25

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)
A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia
kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc.

n

0

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

Velocidad sin carga Velocidad rotacional sin carga

superficie, órbitas, etc., por minuto

mayor velocidad

Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0

Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de `

advertencia
Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

que

Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.

Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.

Este símbolo
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.

Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.

indica

Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).

-25-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 26

Descripción funcional y especificaciones

!

ADVERTENCIA

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
oajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

MANGUITO DEL

MANDRIL

COLLARIN DEL

MANDRIL

MANDRIL SIN

LLAVE

BOTÓN DE

AVANCE/RETROCESO

Y CIERRE DEL GATILLO

INTERRUPTOR GATILLO DE

VELOCIDAD VARIABLE

* LUZ SITE-LIGHT™

NIVEL DE
TALADRO

Taladros

FIG. 1

* COMPARTIMIENTO PARA ALMACENAR

BROCAS Y CALIBRE DE REFERENCIA RÁPIDA

ABERTURAS

DE VENTILACION

EMPUÑADURA

CAUCHUTADA

* SENSOR

ÁREA DE ALMACENAMIENTO

DE LA BROCA

BOTON DE

“FIJACION EN ON”

* NO DISPONIBLE EN TODOS LOS MODELOS

CAPACIDADES MAXIMAS

Cepillos
No. de Tamaño y tipo Tamaños Metal Madera Madera acopados circulares Lijado Sierra
modelo de mandril de tornillo suave dura blanda de alambrede de alambre /pulido perforadora

6237 3/8” de apriete sin llave No. 8 x 2” 3/8” 3/4” 1” 1-1/2” 3” NR NR
6267 3/8” de apriete sin llave No. 8 x 3” 3/8” 1” 1-1/2” 1-1/2” 4” 5” 2”

Cepillos

NR = No recomendado

ATENCION: Los taladros de 3/8 de pulgada no se recomiendan para apretar pernos de rosca para madera.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

-26-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 27

Instrucciones de funcionamiento

* NO DISPONIBLE EN TODOS LOS MODELOS

INTERRUPTOR GATILLO DE VELOCIDAD

La herramienta está equipada con un interruptor gatillo
de velocidad variable. La herramienta se puede encender
(posición "ON") o apagar (posición "OFF") apretando o
soltando el gatillo. La velocidad se puede ajustar desde
las RPM mínimas hasta las RPM máximas indicadas en
la placa del fabricante por medio de la presión que usted
ejerce sobre el gatillo. Ejerza más presión para aumentar
la velocidad y disminuya la presión para reducir la
velocidad (Fig. 1).

El botón de "Fijación en ON", ubicado en el mango de la
herramienta, permite un funcionamiento continuo a RPM
máximas sin tener que mantener apretado el gatillo
(Fig. 1).

PARA FIJAR EL GATILLO EN LA POSICIÓN "ON": apriete
el gatillo, oprima el botón y suelte el gatillo.

PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y
suéltelo sin oprimir el botón de "Fijación en ON".

Para brocas pequeñas, abra las mordazas lo suficiente
para introducir la broca hasta las estrías. Para brocas
grandes, introduzca la broca hasta donde se pueda.
Centre la broca a medida que vaya cerrando las
mordazas a mano. Esto coloca la broca adecuadamente,
proporcionando un contacto máximo entre las mordazas
del mandril y el cuerpo de la broca.

Para apretar, sujete el collarín del mandril firmemente
con una mano y apriete el manguito del mandril
firmemente con la otra mano (Fig. 2).

!

ADVERTENCIA

VARIABLE CONTROLADA

BOTON DE "FIJACION EN ON"

COLOCACION DE LA BROCA

Para evitar quemaduras de
fricción o posibles lesiones en las

!

ADVERTENCIA

puede soltar el gatillo.

BOTÓN DE AVANCE/RETROCESO

La herramienta está equipada con una botón de avance/
retroceso y cierre del gatillo con ubicación encima del
gatillo (Fig. 1). Esta botón fue diseñada para invertir el
sentido de rotación del mandril y para fijar el gatillo en
una posición “OFF” a fin de ayudar a evitar arranques
accidentales. Para la rotación de “Avance” (con el man­dril orientado en sentido opuesto a usted), mueva la
botón completamente hacia la derecha. Para la rotación
inversa, mueva la botón completamente hacia la
izquierda. . Para activar el cierre del gatillo, mueva la
botón hasta la posición central “OFF”.

PRECAUCION

!

haya detenido por completo. El cambio durante el
giro del mandril puede causar daños a la herramienta.

manos, no afloje ni apriete el mandril utilizando la fuerza
del taladro.

FIG. 2

Si se oprime continuamente el
botón de “Fijación en ON”, no se

Y CIERRE DEL GATILLO

No cambie el sentido de giro
hasta que la herramienta se

COLLARIN

DEL MANDRIL

MANGUITO

DEL MANDRIL

La herramienta también está equipada con una luz Site-

* LUZ SITE-LIGHT™

Ligth™ para mejorar la visibilidad durante la operación
(Fig. 1).

Cuando la herramienta esté enchufada, la luz se
encenderá automáticamente cuando el usuario agarre
el mango y cubra el sensor.

La luz Site-Light™ no necesita mantenimiento y se
diseñó para durar toda la vida de la herramienta.

Nota: Cuando sostenga la herramienta, asegúrese
siempre de que el sensor ubicado en el mango esté
completamente cubierto cuando active la luz.

ÁREA DE ALMACENAMIENTO DE LA BROCA

La herramienta está equipada con una broca y un área
de almacenamiento de la broca ubicada
convenientemente en la base del mango, donde la
broca siempre está al alcance de la mano y es poco
probable que se pierda o se deje fuera de su sitio
(Fig. 1).

-27-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 28

* COMPARTIMIENTO PARA ALMACENAR BROCAS

TALADRADORAS Y CALIBRE DE REFERENCIA RÁPIDA

La herramienta puede equiparse con un
compartimiento para almacenar brocas y calibre de
referencia rápida ubicado en la parte de arriba de la
herramienta (Fig. 3).

Para quitar dicho compartimiento y calibre,
simplemente deslice la carcasa hacia la parte de atrás
de la herramienta.

El calibre de referencia rápida le permitirá identificar el
tamaño de las brocas taladradoras y los tornillos
métricos o estándar.

NIVEL DE TALADRO

Esta herramienta está equipada con un nivel de taladro
ubicado en la parte superior de la caja protectora. Este
nivel le permitirá introducir el taladro en posición
horizontal con precisión en la pieza de trabajo (Fig. 1).

MODO DE EMPLEO DEL NIVEL: Coloque la broca
taladradora donde se va a hacer el agujero, posicione el

Consejos de funcionamiento

Usted prolongará la vida de las brocas y realizará un
trabajo mejor ejecutado si siempre pone la broca en
contacto con la pieza de trabajo antes de apretar el
gatillo. Durante el funcionamiento, sujete firmemente la
herramienta y ejerza una presión ligera y uniforme. Una
presión excesiva a baja velocidad hará que la
herramienta se detenga. Una presión demasiado
pequeña no permitirá que la broca corte y producirá un
exceso de fricción al patinar sobre la superficie. Esto
puede ser perjudicial tanto para la herramienta como
para la broca.

TALADRADO CON VELOCIDAD VARIABLE

El dispositivo de velocidad variable controlada por gatillo
eliminará la necesidad de punzonaduras para marcar en
materiales duros. El gatillo de velocidad variable le
permite a usted aumentar las RPM lentamente. Mediante
la utilización de una velocidad inicial lenta, usted puede
evitar que la broca se desvíe. Puede aumentar la
velocidad apretando el gatillo a medida que la broca se
va introduciendo en la pieza de trabajo.

APRIETE DE TORNILLOS CON VELOCIDAD VARIABLE

Los taladros de velocidad variable servirán al mismo
tiempo de destornillador mecánico mediante la
utilización de una broca de destornillador. La técnica
consiste en empezar despacio, aumentando la velocidad
a medida que el tornillo avanza. Coloque el tornillo de
manera que ajuste perfectamente mediante la
disminución de la velocidad hasta detenerse. Antes de
apretar los tornillos, se deben taladrar agujeros piloto y
de paso.

Las brocas hexagonales pueden deslizarse hacia
adentro desde la parte delantera para almacenarlas.

IG. 3

F

COMPARTIMIENTO PARA

ALMACENAR BROCAS

CALIBRE DE

R

EFERENCIA RÁPIDA

taladro de modo que la burbuja del nivel esté en el
centro de las líneas y luego comience a taladrar el
agujero. Una vez que la broca haya entrado en la pieza
de trabajo, compruebe de vez en cuando que esté
entrando adecuadamente.

SUJECION CON TORNILLOS

El procedimiento mostrado en la (Fig. 4) le permitirá a
usted sujetar unos materiales a otros usando el
taladro/destornillador sin desforrar, rajar ni separar el
material.

SUJECION CON

TORNILLOS

1. Taladre 2/3 del diámetro y

2/3 de la longitud del tornillo
para materiales blandos y la
longitud completa para
materiales duros.

Tornillo

Ejerza una presión
ligera y uniforme
cuando apriete
tornillos.

2. Taladre el mismo

diámetro que el
cuerpo del tornillo.

3. Avellane el mismo

diámetro que la
cabeza del tornillo.

Broca de
tornillo
ajustable

FIG. 4

Primero, fije las piezas una a otra y taladre el primer
agujero con 2/3 del diámetro del tornillo. Si el material
es blando, taladre únicamente 2/3 de la longitud
adecuada. Si es duro, taladre la longitud completa.

-28-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 29

Segundo, suelte las piezas y taladre el segundo agujero
con el mismo diámetro que el cuerpo del tornillo en la
primera pieza, o pieza superior, de madera.

Tercero, si se utiliza un tornillo de cabeza plana, avellane
el agujero para hacer que el tornillo quede al ras con la
superficie. Luego, simplemente ejerza una presión
uniforme cuando apriete el tornillo. El agujero de paso
del cuerpo del tornillo en la primera pieza permite que la
cabeza del tornillo mantenga las piezas unidas
firmemente.

El accesorio de broca de tornillo ajustable realizará todas
estas operaciones rápida y fácilmente. Hay brocas de
tornillo disponibles para tamaños de tornillo No. 6, 8, 10
y 12.

BROCAS PARA TALADRO

Inspeccione siempre las brocas para ver si se ha
producido un desgaste excesivo. Utilice únicamente
brocas que están afiladas y en buenas condiciones.

BROCAS DE ESPIRAL: Disponibles con cuerpos rectos y
acortados para taladrado de madera y taladrado ligero de
metal. Las brocas de alta velocidad cortan más rápido y
duran más en materiales duros.

BROCAS CON PUNTA DE CARBURO: Utilizadas para
taladrar piedra, hormigón, escayola, cemento y otros no
metales extraordinariamente duros. Utilice una fuerte
presión de avance continua cuando emplee brocas con
punta de carburo.

TALADRADO DE MADERA

Asegúrese de que la pieza de trabajo está fija o sujeta
firmemente. Ejerza presión siempre en línea recta con la
broca. Mantenga una presión suficiente para que la
broca continúe penetrando.

Al taladrar agujeros en madera, se pueden utilizar brocas
de espiral. Las brocas de espiral pueden recalentarse a
menos que se saquen con frecuencia para quitar las
virutas de las estrías.

Utilice un bloque de madera de “refuerzo” para piezas de
trabajo que es posible que se astillen, tales como
materiales delgados.

Usted taladrará un agujero mejor hecho si disminuye la
presión justo antes de que la broca atraviese la madera
completamente. Luego, termine el agujero desde la parte
posterior.

TALADRADO DE METAL

Hay dos reglas para taladrar materiales duros. Primero,
cuanto más duro sea el material, mayor es la presión que
usted necesita ejercer sobre la herramienta. Segundo,
cuanto más duro sea el material, más lenta ha de ser la
velocidad. He aquí unos cuantos consejos para taladrar
metal. Lubrique la punta de la broca de vez en cuando
con aceite para cortar, excepto al taladrar metales
blandos tales como aluminio, cobre o hierro fundido. Si
el agujero que se va a taladrar es bastante grande,
primero taladre un agujero más pequeño y luego
agrándelo hasta el tamaño requerido; a la larga, esto
suele ser más rápido. Mantenga suficiente presión para

asegurar que la broca no se limita a dar vueltas sin
avanzar dentro del agujero. Esto desafilará la broca y
acortará mucho la vida de ésta.

Los materiales blandos tales como el ladrillo son relati­vamente fáciles de taladrar. Sin embargo, el hormigón
requerirá mucha más presión para evitar que la broca dé
vueltas sin avanzar. Asegúrese de utilizar brocas con
punta de carburo para todo el trabajo de mampostería.

especificada en la placa del fabricante de la herramienta
no exceda la velocidad máxima de funcionamiento con
seguridad de dicho accesorio. No exceda el diámetro de
rueda recomendado.

El control de velocidad variable se debe utilizar con pre­caución para apretar tuercas y pernos con accesorios del
juego de tubos. La técnica consiste en empezar
despacio, aumentando la velocidad a medida que la
tuerca o el perno avanza. Coloque la tuerca o el perno de
manera que encaje perfectamente mediante la
disminución de la velocidad del taladro hasta que éste se
detenga. Si no se sigue este procedimiento, la
herramienta tendrá tendencia a experimentar un par
motor o a torcerse en las manos cuando la tuerca o el
perno se asiente en su sitio.

Encontrará que el dispositivo del botón de “Fijación en
ON” es práctico para el funcionamiento continuo que se
requiere para el lijado basto. El lijado fino y el pulido
requieren “toque”. Seleccione la velocidad más eficaz.

Al utilizar bonetes para pulir, asegúrese siempre de que
el exceso de cordel que fija el bonete esté bien recogido
dentro del bonete durante el funcionamiento.

El trabajo con escobillas requiere altas velocidades. La
utilización del dispositivo del botón de “Fijación en ON”
permitirá una utilización mucho más fácil.

1. Recuerde que las puntas de un cepillo de alambre
hacen el trabajo. Utilice el cepillo con la presión más
ligera para que solamente las puntas del alambre
entren en contacto con la pieza de trabajo.

2. Si se utilizan presiones más grandes, se someterá a
los alambres a una tensión excesiva, lo cual dará
como resultado una acción de barrido, y si se
continúa haciendo esto, podrá acortarse la duración
del cepillo debido a la fatiga del alambre.

TALADRADO DE MAMPOSTERIA

!

ADVERTENCIA

APRIETE DE TUERCAS Y PERNOS

CORRECTO: Las puntas de alambre hacen el trabajo.

Antes de utilizar un accesorio,
asegúrese de que la velocidad

LIJADO Y PULIDO

ESCOBILLAS DE ALAMBRE

PRESIÓN DE CEPILLADO

-29-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 30

INCORRECTO: Una presión excesiva puede causar

l

a rotura del alambre.

3. Aplique el cepillo a la pieza de trabajo de manera
que tanta cara del cepillo como sea posible esté en
contacto completo con la pieza de trabajo. La
aplicación del lado o del borde del cepillo a la pieza de
trabajo causará la rotura del alambre y acortará la
duración del cepillo.

Mantenimiento

Servicio

!

ADVERTENCIA

autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio. Recomendamos que todo

el servicio de las herramientas sea realizado por un
Centro de servicio de fábrica Skil o por una Estación
de servicio Skil autorizada.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Skil ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar
con un lubricante especial para engranajes en cada
cambio de escobillas.

Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para mantener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se
examinen las escobillas. Sólo se deben usar
escobillas de repuesto Skil genuinas diseñadas
específicamente para su herramienta.

Después de 300-400 horas de funcionamiento, o
después de cada segundo cambio de escobillas, los

El mantenimiento preventivo
realizado por personal no

ESCOBILLAS DE CARBON

RODAMIENTOS

SIERRAS PERFORADORAS

!

ADVERTENCIA

perforadora. Mantenga la segunda mano en el
mango lateral o la carcasa del motor. Si las dos

manos están sujetando el taladro, no pueden ser
cortadas por la sierra perforadora. Sujete el taladro
firmemente para evitar la pérdida de control.
Desenchufe el taladro cuando saque de la sierra
perforadora el núcleo cortado.

Las sierras perforadoras son ideales para utilizarse
con juegos de instalación de cerraduras para cerrojos
de seguridad de 2-1/8" o conjuntos de cerradura con
un agujero de pestillo de 15/16" ó 1" en puertas de
madera y de materiales compuestos.

rodamientos deben cambiarse en un Centro de
servicio de fábrica Skil o en una Estación de servicio
Skil autorizada. Los rodamientos que se vuelven
ruidosos (debido a la pesada carga o al corte de
materiales muy abrasivos) deben ser sustituidos
inmediatamente para evitar el sobrecalentamiento o el
fallo del motor.

Mantenga las manos alejadas
del área de corte y de la sierra

Limpieza

!

ADVERTENCIA

mienta de la fuente de energía antes de la limpieza
o de la realización de cualquier mantenimiento. La

herramienta se puede limpiar más eficazmente con
aire comprimido seco. Use gafas de seguridad

siempre que limpie herramientas con aire
comprimido.

Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente limpiar introduciendo
objetos puntiagudos a través de las aberturas.

!

PRECAUCION

plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados,
amoníaco y detergentes domésticos que contienen
amoníaco.

Para evitar accidentes
desconecte siempre la herra-

Ciertos agentes de limpieza y
disolventes dañan las piezas de

-30-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 31

Accesorios

AMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

i es necesario un cordón de

!

ADVERTENCIA

S

extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta.

Esto evitará caídas de tensión excesivas,
pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

T

Capacidad

n

ominal en

a

mperes de la

h

erramienta

3-6
6

8-10
10-12
1

2-16

ERRAMIENTAS DE 120 V CORRIENTE ALTERNA

H

T

amaño del cordón en A.W.G.

L

ongitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

1

8 16 16 14 0,75 0,75 1,5 2,5

-8

1

8 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
1

6 16 14 12 1,0 2,5 4,0 —
1

412—— ————

Tamaños del cable en mm

2

-31-

SM 1619X02139 12-06 12/11/06 3:20 PM Page 32

IMITED WARRANTY OF SKIL CONSUMER PORTABLE, BENCHTOP AND HD AND SHD HEAVY DUTY POWER TOOLS

L

Robert Bosch Tool Corporation ("Seller") warrants to the original purchaser only, that all SKIL consumer portable, benchtop and HD and SHD Heavy Duty power tools
will be free from defects in material or workmanship for a period of one year from date of purchase. SKIL Benchtop and consumer portable power tool models will be
free from defects in material or workmanship for a period of ninety days if the tool is used for professional use.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied
by law, shall be the repair or replacement of parts, without charge, which are defective in material or workmanship and which have not been misused, carelessly
handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete
product, transportation prepaid, to any SKIL Factory Service Center or Authorized Service Station. For Authorized SKIL Power Tool Service Stations, please visit
www.skil.com or call 1-877-SKIL-999 (1-877-754-5999).

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,
SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN
PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF
PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LI MITA TION OR EXCLUSION MAY NOT APPLY TO YOU.

T

HIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO

RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES GRAND PUBLIC SKIL PORTATIFS, DE TABLE ET POUR USAGE INDUSTRIEL HD ET SHD

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques grand public SKIL portatifs, de table et pour
usage industriel HD et SHD seront exempts de vices de matériau ou de façon pendant une période d'un an depuis la date d'achat. Les modèles d'outils électriques
grand public SKIL portatifs et de table seront exempts de vices de matériau ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé
professionnellement.

LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute
garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses en termes de matériau ou de façon,
pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation ou altération bricolée par quelqu’un d’autre que le Vendeur ou
le personnel d’une station-service agréée. En cas de réclamation sous la présente garantie limitée, l’acheteur est tenu de renvoyer l’outil complet en port payé à un
centre de service-usine SKIL ou une station-service agréée. Pour trouver les coordonnées de la station-service agréée SKIL la plus proche, veuillez visiter
www.skil.com ou téléphoner au 1-877-SKIL-999 (1-877-754-5999).

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIE CIRCULAIRE, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES
DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES
PROVINCES CANADIENNES N’ADMETTENT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES
LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT
PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU À L’USAGE DE CE PRODUIT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES
CANADIENNES N’ADMETTENT PAS LE PRINCIPE DE LA LIMITATION OU DE L’EXCLUSION DES DOMMAGES INDIRECTS ET SECONDAIRES, IL EST POSSIBLE QUE
LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE
AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE LIMITÉE S'APPLIQUE UNIQUEMENT AUX OUTILS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET DANS LE COMMONWEALTH DE
PORTO RICO. POUR CONNAÎTRE LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR SKIL LOCAL .

GARANTÍA LIMITADA PARA HERRAMIENTAS MECÁNICAS PORTÁTILES DE CONSUMO, DE BANCO Y DE SERVICIO PESADO HD y SHD DE SKIL

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo, de
banco y de servicio pesado HD y SHD de SKIL estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
Los modelos de herramientas mecánicas de banco y portátiles de consumo de SKIL estarán libres de defectos de material o de fabricación durante un período de
noventa días si la herramienta se emplea para uso profesional.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo
cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación
y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación
de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte prepagado, a
cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para localizar Estaciones de servicio autorizadas de herramientas mecánicas
SKIL, sírvase visitar www.skil.com o llame al 1-877-SKIL-999 (1-877-754-5999).

ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,
BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS
EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES
POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A
RESPONSABILIDAD POR PÉRDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS
ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O
EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE
VARÍAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE PAÍS EN PAÍS.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO
DE PUERTO RICO. PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL.

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

1619X02139 12/06 Printed in China
