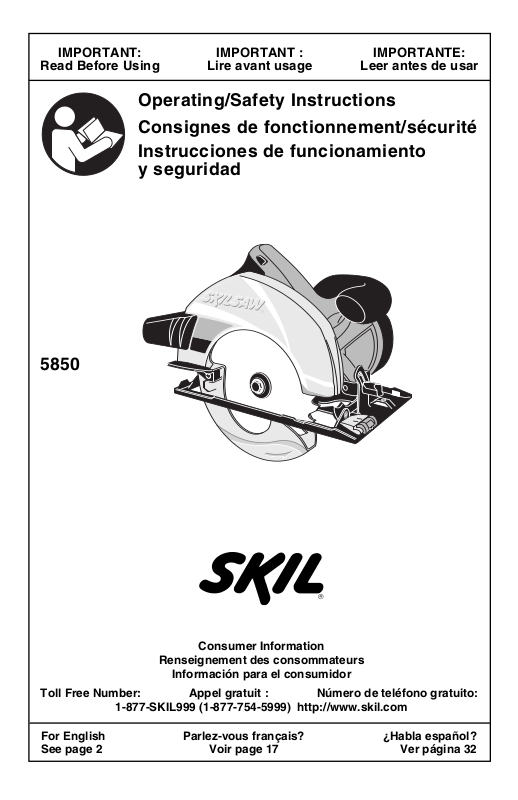

Skil 5850 User Manual [en, es, fr]

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento

y seguridad

5850

Consumer Information

Renseignement des consommateurs

Información para el consumidor

Toll Free Number:

1-877-SKIL999 (1-877-754-5999) http://www.skil.com

For English Parlez-vous français? ¿Habla español?
See page 2 Voir page 17 Ver página 32

Appel gratuit :

Número de teléfono gratuito:

General Safety Rules

For All Battery Operated Tools

!

WARNING

Read and understand all instructions. Failure to follow all instructions listed
below, may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

Work Area

Keep your work area clean and well lit.

Cluttered benches and dark areas invite
accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases, or dust.

tools create sparks which may ignite the dust
or fumes.

Keep by-standers, children, and visitors
away while operating a power tool.

Distractions can cause you to lose control.

Power

Electrical Safety

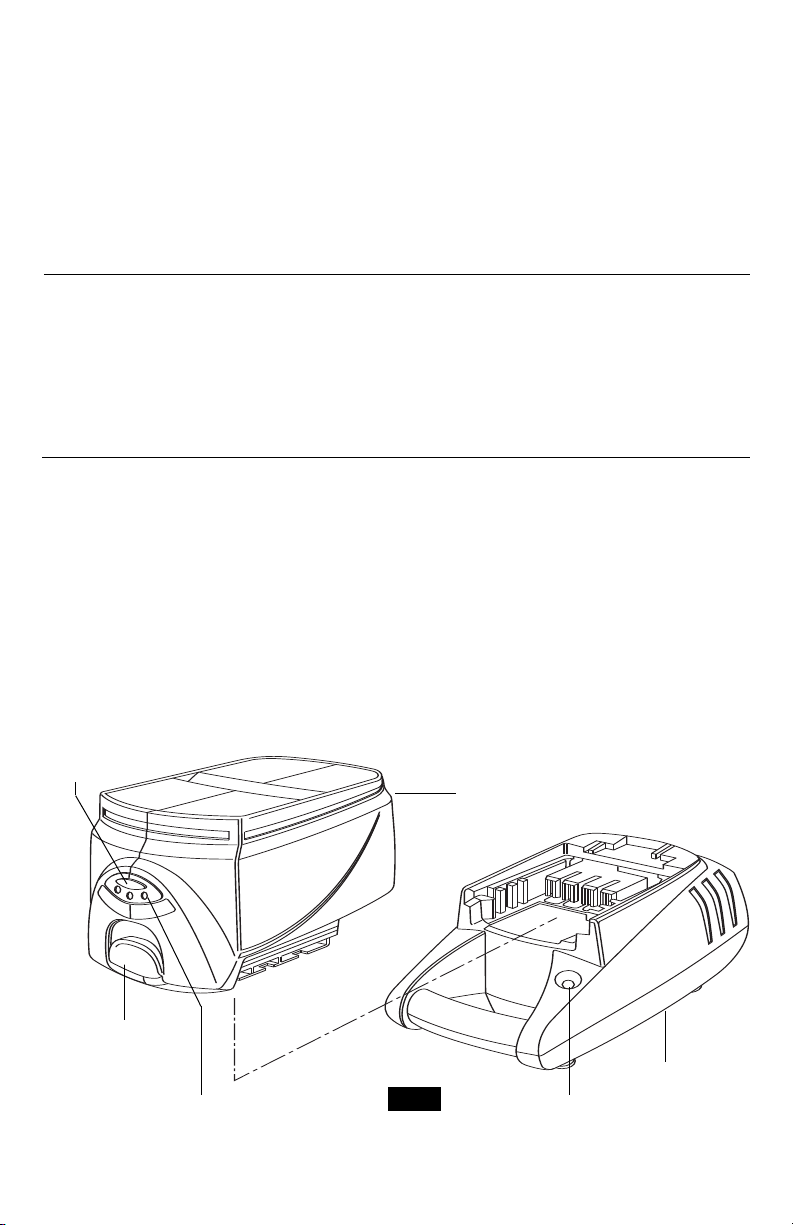

A battery operated tool with integral
batteries or a separate battery pack must
be recharged only with the specified
charger for the battery.

be suitable for one type of battery may create
a risk of fire when used with another battery.

Use battery operated tool only with
specifically designated battery pack.

of any other batteries may create a risk of
fire.

A charger that may

Use

Personal Safety

Stay alert, watch what you are doing, and
use common sense when operating a
power tool. Do not use tool while tired or
under the influence of drugs, alcohol, or
medication.

operating power tools may result in serious
personal injury.

Dress properly. Do not wear loose
clothing or jewelry. Contain long hair.
Keep your hair, clothing, and gloves away
from moving parts.

or long hair can be caught in moving parts.

Avoid accidental starting. Be sure switch
is in the locked or off position before
inserting battery pack.

your finger on the switch or inserting the
battery pack into a tool with the switch on
invites accidents.

A moment of inattention while

Loose clothes, jewelry,

Carrying tools with

Remove adjusting keys or wrenches
before turning the tool on.

key that is left attached to a rotating part of
the tool may result in personal injury.

Do not overreach. Keep proper footing
and balance at all times.

balance enable better control of the tool in
unexpected situations.

Use safety equipment. Always wear eye
protection.

shoes, hard hat, or hearing protection must
be used for appropriate conditions.

Dust mask, non-skid safety

A wrench or a

Proper footing and

Tool Use and Care

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Do not force tool. Use the correct tool for
your application.

job better and safer at the rate for which it is
designed.

Do not use tool if switch does not turn it
on or off.

with the switch is dangerous and must be
repaired.

Disconnect battery pack from tool or
place the switch in the locked or off
position before making any adjustments,
changing accessories, or storing the tool.

Such preventive safety measures reduce the
risk of starting the tool accidentally.

idle tools out of reach of children and
other untrained persons.

dangerous in the hands of untrained users.

When battery pack is not in use, keep it
away from other metal objects like: paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.

Shorting the battery terminals together may
cause sparks, burns, or a fire.

Holding the work by hand

The correct tool will do the

A tool that cannot be controlled

Store

Tools are

-2-

Maintain tools with care. Keep cutting
tools sharp and clean.

tools with sharp cutting edge are less likely to
bind and are easier to control.

Check for misalignment or binding of
moving parts, breakage of parts, and any
other condition that may affect the tool's
operation. If damaged, have the tool
serviced before using.

caused by poorly maintained tools.

Use only accessories that are
recommended by the manufacturer for
your model.

suitable for one tool may create a risk of

Accessories that may be

Properly maintained

Many accidents are

Safety Rules for Circular Saws

injury when used on another tool.

Service

Tool service must be performed only by
qualified repair personnel.

maintenance performed by unqualified
personnel may result in a risk of injury.

When servicing a tool, use only identical
replacement parts. Follow instructions in
the Maintenance section of this manual.

Use of unauthorized parts or failure to follow
Maintenance Instructions may create a risk
of shock or injury.

Service or

!

DANGER

your second hand on auxiliary handle, or
motor housing.

saw, they cannot be cut by the blade.

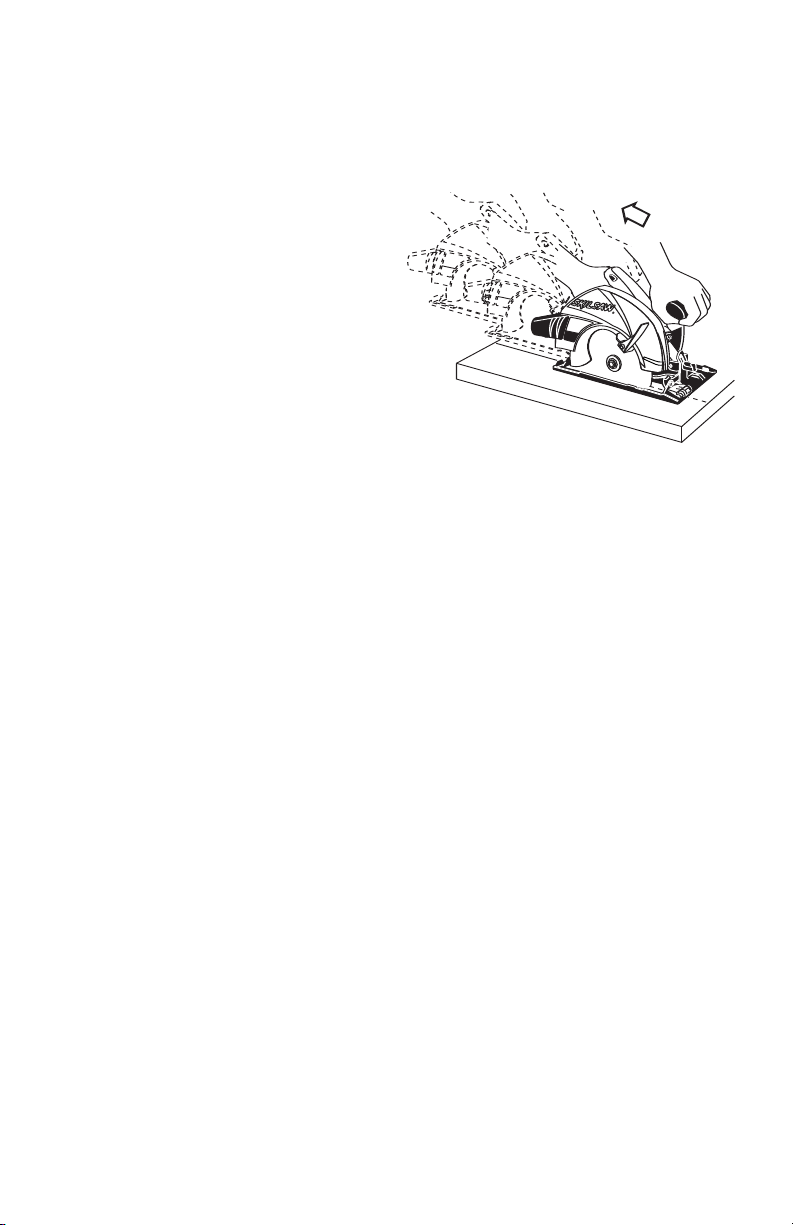

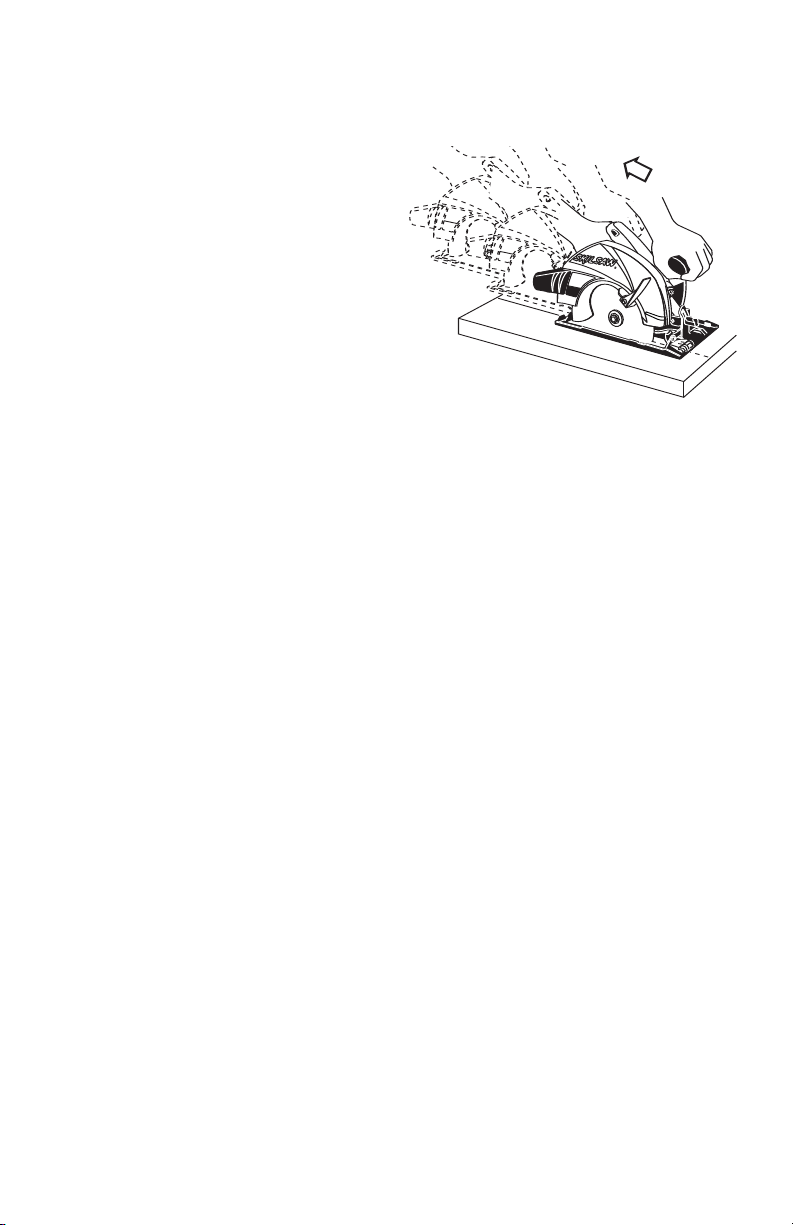

saw firmly to prevent loss of control. Figures in
this manual illustrate typical hand support of the
saw. NEVER place your hand behind the saw
blade since kickback could cause the saw to
jump backwards over your hand.

Keep your body positioned to either side of
the saw blade, but not in line with the saw
blade.

KICKBACK could cause the saw to jump
backwards. (See “Causes and Operator
Prevention of Kickback.”)

Do not reach underneath the work. The
guard cannot protect you from the blade below
the work.

when blade is moving.

Check lower guard for proper closing before
each use. Do not operate saw if lower guard
does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position.

lower guard may be bent. Raise the lower
guard only with the Lower Guard Lift Lever and
make sure it moves freely and does not touch
the blade or any other part, in all angles and
depths of cut.

Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced

Keep hands away from
cutting area and blade. Keep

If both hands are holding the

Hold the

Do not attempt to remove cut material

If saw is accidentally dropped,

before use.

sluggishly due to damaged parts, gummy
deposits, or a buildup of debris.

battery pack from tool. Periodically remove the
blade, clean the upper, lower guards and the
hub area with kerosene and wipe it dry, or blow
it clean with compressed air.

Lower guard should be retracted manually
only for special cuts such as “Pocket Cuts”
and “Compound Cuts”. Raise lower guard
by Lower Guard Lift Lever. As soon as blade
enters the material, lower guard must be
released.

should operate automatically.

Always observe that the lower guard is
covering the blade before placing saw down
on bench or floor.

blade will cause the saw to walk backwards,
cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch is
released.

NEVER hold piece being cut in your hands
or across your leg.

the work properly to minimize body exposure,
blade binding, or loss of control.

Hold tool by the insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring.

Contact with a "live" wire will also make
exposed metal parts of the tool “live” and shock
the operator.

Lower guard may operate

Disconnect

For all other sawing, the lower guard

An unprotected, coasting

It is important to support

-3-

When ripping always use a rip fence or
straight edge guide.

of cut and reduces the chance for blade binding.

Always use blades with correct size and
shape (diamond vs. round) arbor holes.

Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control and will not allow proper
vari-torque engagement.

Never use damaged or incorrect blade
washers or bolts.

were specially designed for your saw, for
optimum performance and safety of operation.

The blade washers and the bolt on your saw
have been designed to work as a “VARI­TORQUE CLUTCH”. Understand the operation
and settings of the VARI-TORQUE CLUTCH,
because the proper setting of the CLUTCH,
combined with firm handling of the saw will
allow you to control KICKBACK.

Do not run the saw while carrying it at your
side. Lower guard may be opened by a
contact with your clothing.

with the spinning saw blade could result in
serious personal injury.

Depending upon use, the switch may not
last the life of the saw. If the switch should
fail in the “OFF” position, the saw may not
start. If it should fail while the saw is
running, the saw may not shut off.

occurs, remove battery pack from saw
immediately and do not use until repaired.

This circular saw should not be mounted to
a table and converted to a table saw.

saws are not designed or intended to be used
as table saws.

CAUSES AND OPERATOR PREVENTION

Kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing an
uncontrolled saw to lift up and out of the
workpiece toward the operator.

When the blade is pinched or bound tightly by
the kerf closing down, the blade stalls and the
motor reaction drives the unit rapidly back
toward the operator.

If the blade becomes twisted or misaligned in
the cut, the teeth at the back edge of the blade
can dig into the top surface of the wood causing
the blade to climb out of the kerf and jump back
toward the operator.

Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions

This improves accuracy

The blade washers and bolt

Accidental contact

If either

Circular

OF KICKBACK:

and can be avoided by taking proper
precautions as given below:

Maintain a firm grip with both hands on the
saw and position your body and arm to
allow you to resist KICKBACK forces.

KICKBACK forces can be controlled by the
operator, if proper precautions are taken.

When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or KICKBACK may occur.

and take corrective action to eliminate the cause
of blade binding.

pressure treated lumber require special
attention during cutting operation to prevent
KICKBACK. Avoid cutting nails. Inspect for and
remove all nails from lumber before cutting.

When restarting a saw in a workpiece,
center the saw blade in the kerf and check
that saw teeth are not engaged into the
material.

or KICKBACK from the workpiece as the saw is
restarted.

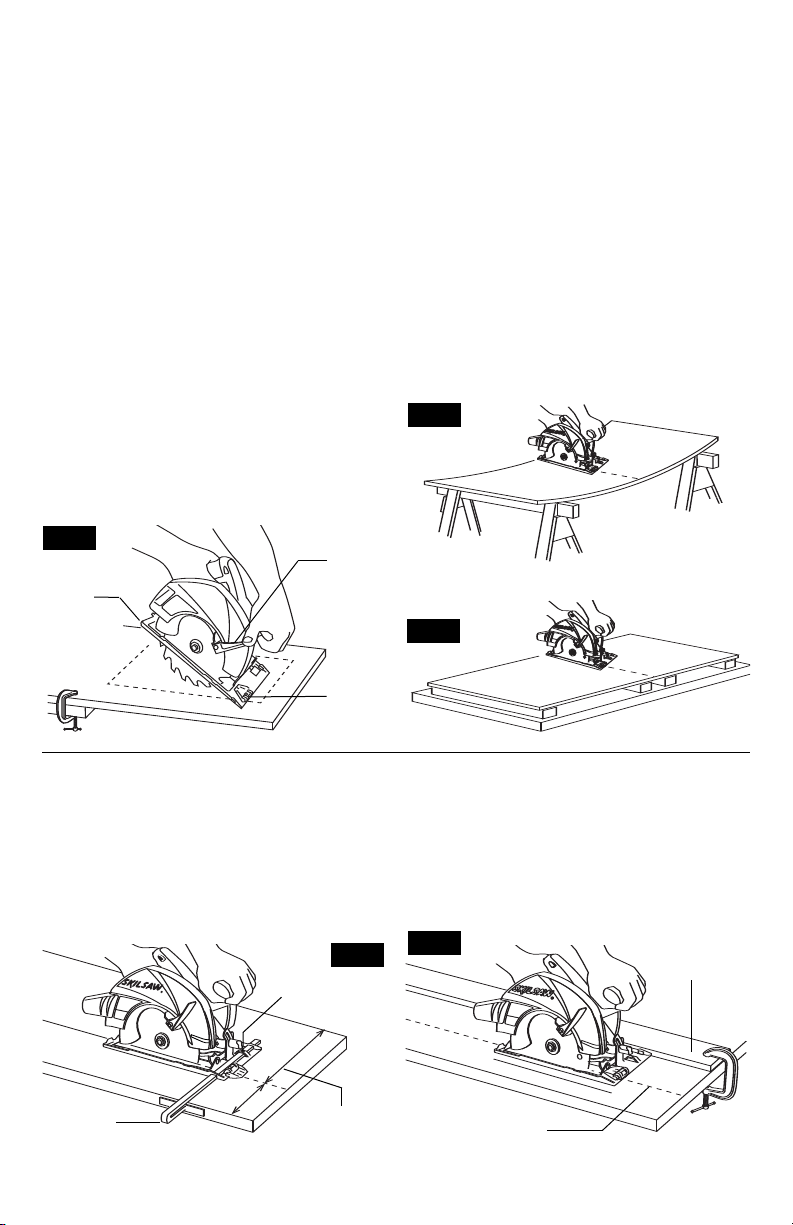

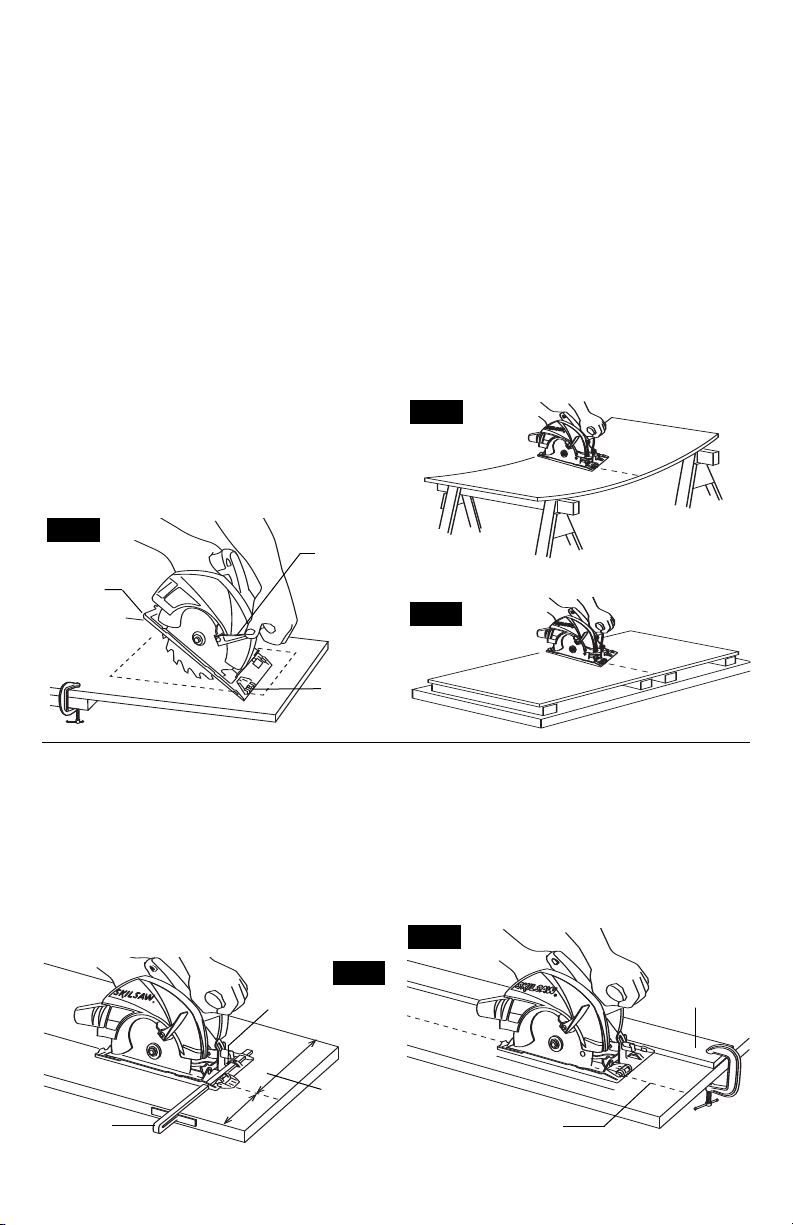

Support large panels to minimize the risk of
blade pinching and KICKBACK.

tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the

See “Cutting Large Sheets” in this

panel.

manual.

Do not use dull or damaged blade.

Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and KICKBACK.

Blade depth and bevel adjusting locking
knobs must be tight and secure before
making cut.

cutting, it may cause binding and KICKBACK.

Wet lumber, green lumber or

If saw blade is binding, it may walk up

If blade adjustment shifts while

Investigate

Large panels

-4-

Using the saw with an excessive depth of cut
setting increases loading on the unit and
susceptibility to twisting of the blade in the kerf.
It also increases the surface area of the blade
available for pinching under conditions of kerf
close down.

Use extra caution when making a “Pocket
Cut” into existing walls or other blind areas.

The protruding blade may cut objects that can
cause KICKBACK.

WARNING

!

grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other

Some dust created by
power sanding, sawing,

Battery/Charger

Before using battery charger, read all
instructions and cautionary markings on
(1) battery charger, (2) battery pack, and
(3) product using battery.

Use only the charger which accompanied
your product or direct replacement as
listed in the catalog or this manual.

substitute any other charger. Use only Skil
approved chargers with your product. See
Functional Description and Specifications.

Do not disassemble charger or operate
the charger if it has received a sharp
blow, been dropped or otherwise
damaged in any way. Replace damaged
cord or plugs immediately.

reassembly or damage may result in electric
shock or fire.

Do not recharge battery in damp or wet
environment. Do not expose charger to
rain or snow. If battery case is cracked or
otherwise damaged, do not insert into
charger.

Charge only Skil approved rechargeable
batteries.

Specifications. Other types of batteries may
burst causing personal injury and damage.

Charge battery pack in temperatures
above +40 degrees F (4 degrees C) and
below +105 degrees F (41 degrees C).
Store tool and battery pack in locations

Battery short or fire may result.

See Functional Description and

Do not

Incorrect

reproductive harm. Some examples of
these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement
and other masonry products, and

• Arsenic and chromium from chemically­treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as those dust masks that are specially
designed to filter out microscopic particles.

where temperatures do not go below 40
degrees F (4 degrees C) or will no exceed
120 degrees F (49 degrees C). Allow
battery pack to return to room
temperature before attempting to
charge.

damage to the battery cells.

Battery leakage may occur under extreme
usage or temperature conditions. Avoid
contact with skin and eyes.

liquid is caustic and could cause chemical
burns to tissues. If liquid comes in contact
with skin, wash quickly with soap and water,
then with lemon juice or vinegar. If the liquid
contacts your eyes, flush them with water for
a minimum of 10 minutes and seek medical
attention.

Place charger on flat non-flammable
surfaces and away from flammable
materials when re-charging battery pack.

The charger and battery pack heat during
charging. Carpeting and other heat insulating
surfaces block proper air circulation which
may cause overheating of the charger and
battery pack. If smoke or melting of the case
are observed unplug the charger
immediately and do not use the battery pack
or charger.

Use of an attachment not recommended
or sold by Skil may result in a risk of fire,
electric shock or injury to persons.

This is important to prevent serious

The battery

-5-

Battery Care

!

WARNING

away from metal objects.

protect terminals from shorting
place batteries in a tool box or pocket with

When batteries are not in
tool or charger, keep them

For example, to

DO NOT

Battery Disposal

!

WARNING

remove any component projecting from
the battery terminals.

result. Prior to disposal, protect exposed
terminals with heavy insulating tape to
prevent shorting.

NICKEL-CADMIUM BATTERIES

If equipped with a nickel-cadmium battery,
the battery must be collected, recycled or
disposed of in an environmentally sound
manner.

industry program to collect and recycle these
batteries at the end of their useful life, when

Do not attempt to
disassemble the battery or

Fire or injury may

“The EPA certified RBRC
Battery Recycling Seal on the
nickel-cadmium (Ni-Cd)
battery indicates Robert
Bosch Tool Corporation is
voluntarily participating in an

nails, screws, keys, etc. Fire or injury may
result.

DO NOT PUT BATTERIES INTO FIRE OR
EXPOSE TO HIGH HEAT.

explode.

taken out of service in the United States or
Canada. The RBRC program provides a
convenient alterative to placing used Ni-Cd
batteries into the trash or the municipal
waste stream, which may be illegal in your
area.

Please call 1-800-8-BATTERY for information
on Ni-Cd battery recycling and disposal
bans/restrictions in your area, or return your
batteries to a Skil/Bosch/Dremel Service
Center for recycling. Robert Bosch Tool
Corporation’s involvement in this program is
part of our commitment to preserving our
environment and conserving our natural
resources.”

NICKEL-METAL HYDRIDE BATTERIES

If equipped with a nickel-metal hydride
battery, the battery can be disposed of in a
municipal solid waste stream.

They may

-6-

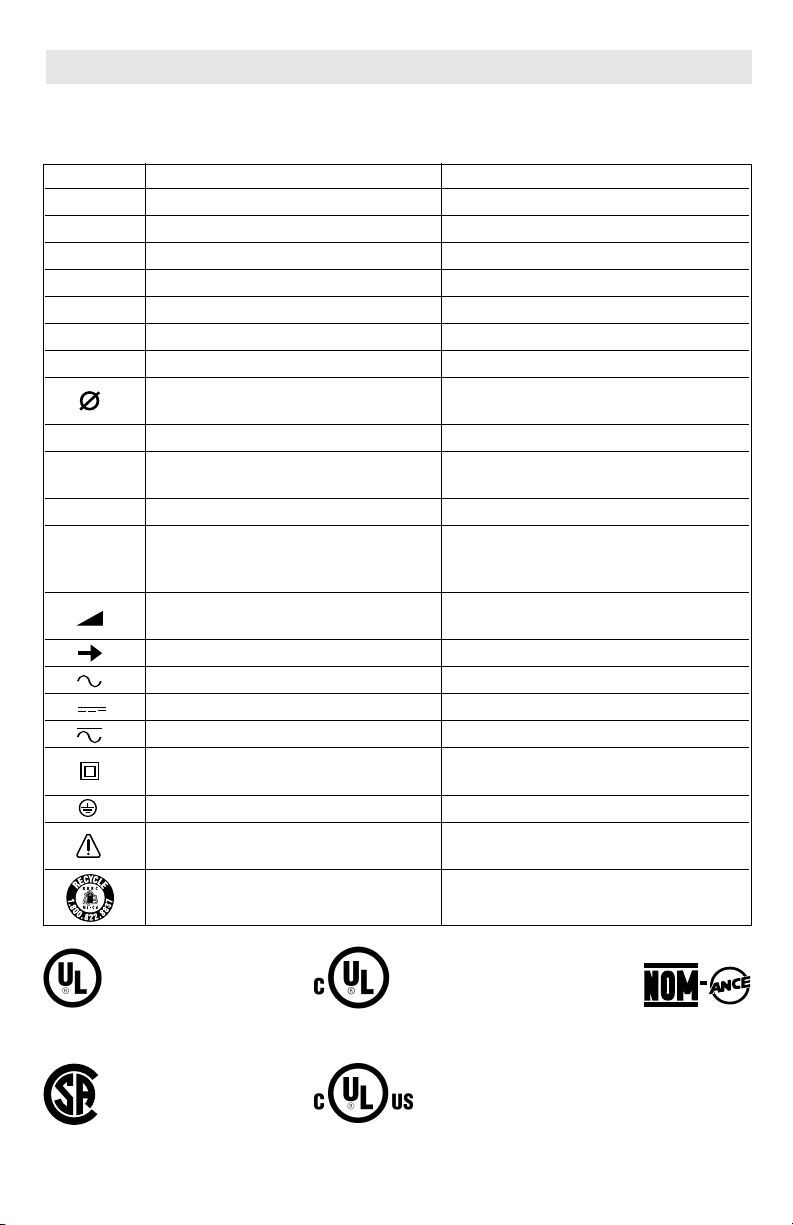

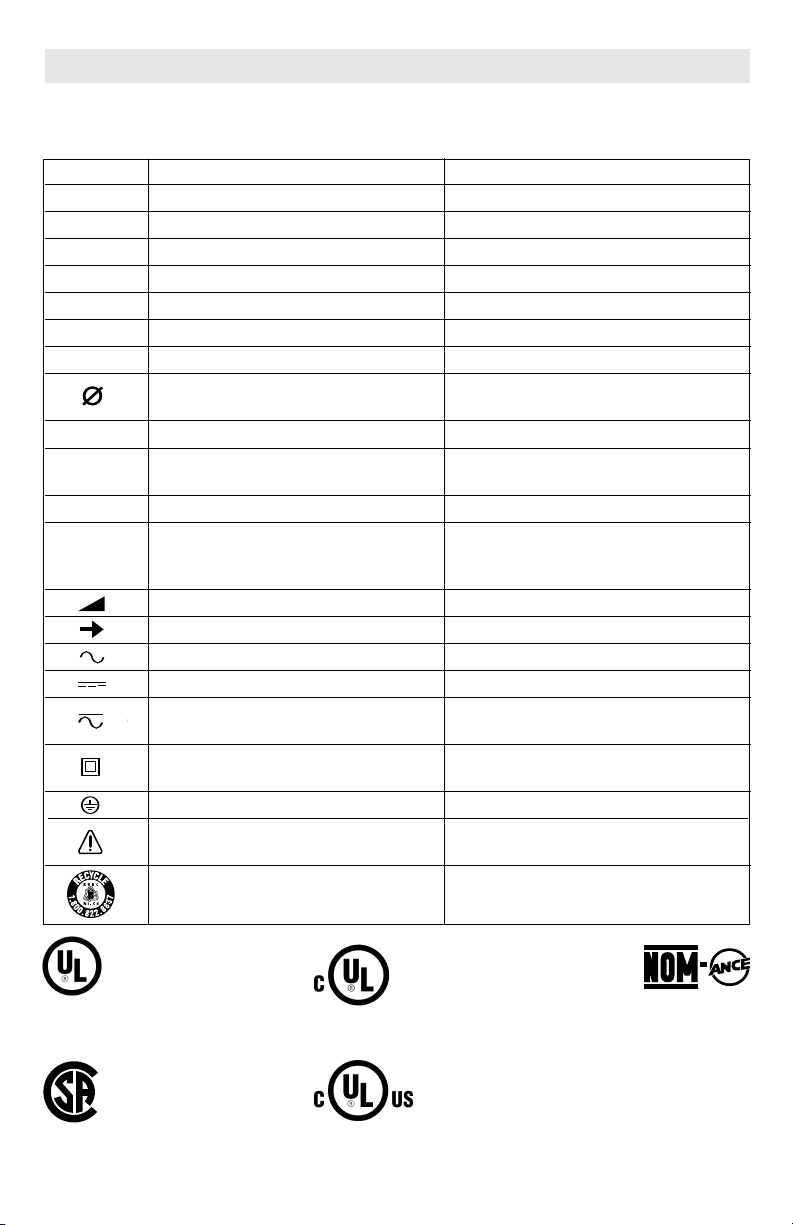

Symbols

A

0

A

A

0

A

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

n

0

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

No load speed Rotational speed, at no load

orbits etc. per minute

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

This symbol designates
that this tool is listed by
Underwriters Laboratories.

This symbol designates
that this tool is listed by
the Canadian Standards
Association.

This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories.

This symbol designates that
this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.

-7-

This symbol

designates
that
this tool
complies
to NOM
Mexican
Standards.

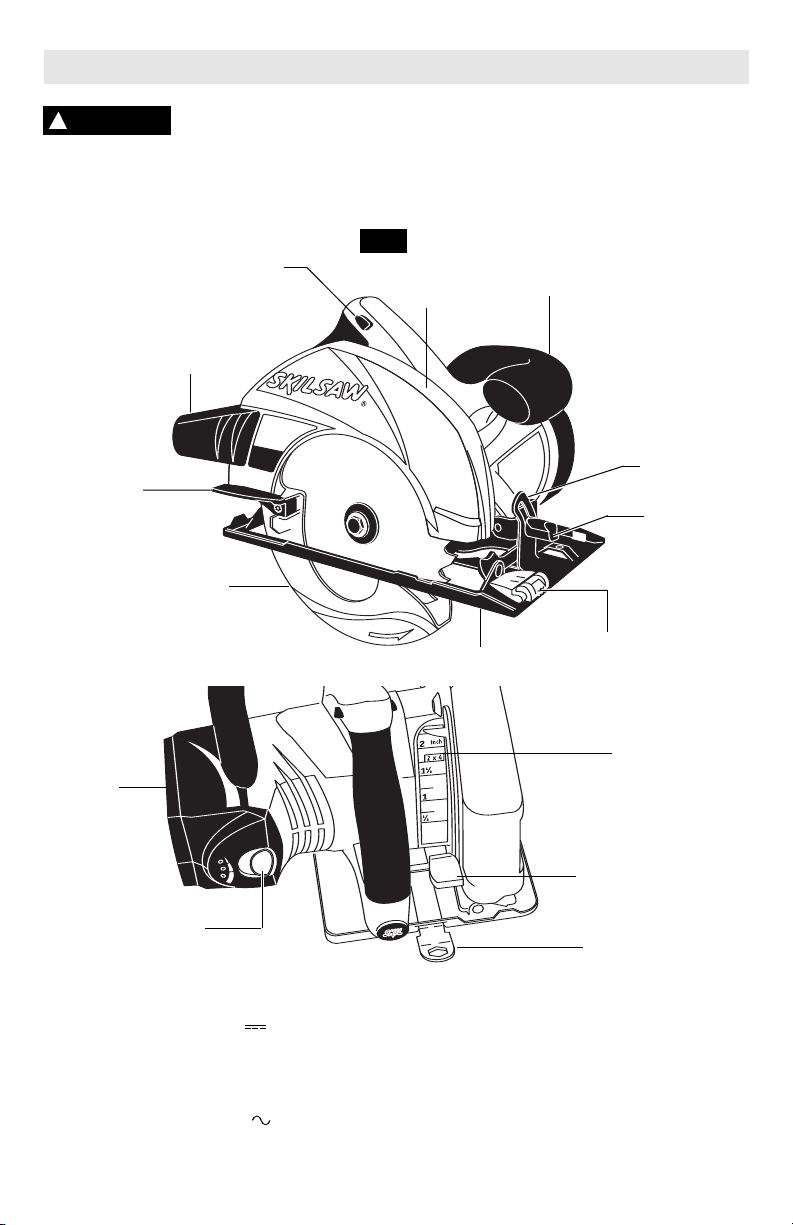

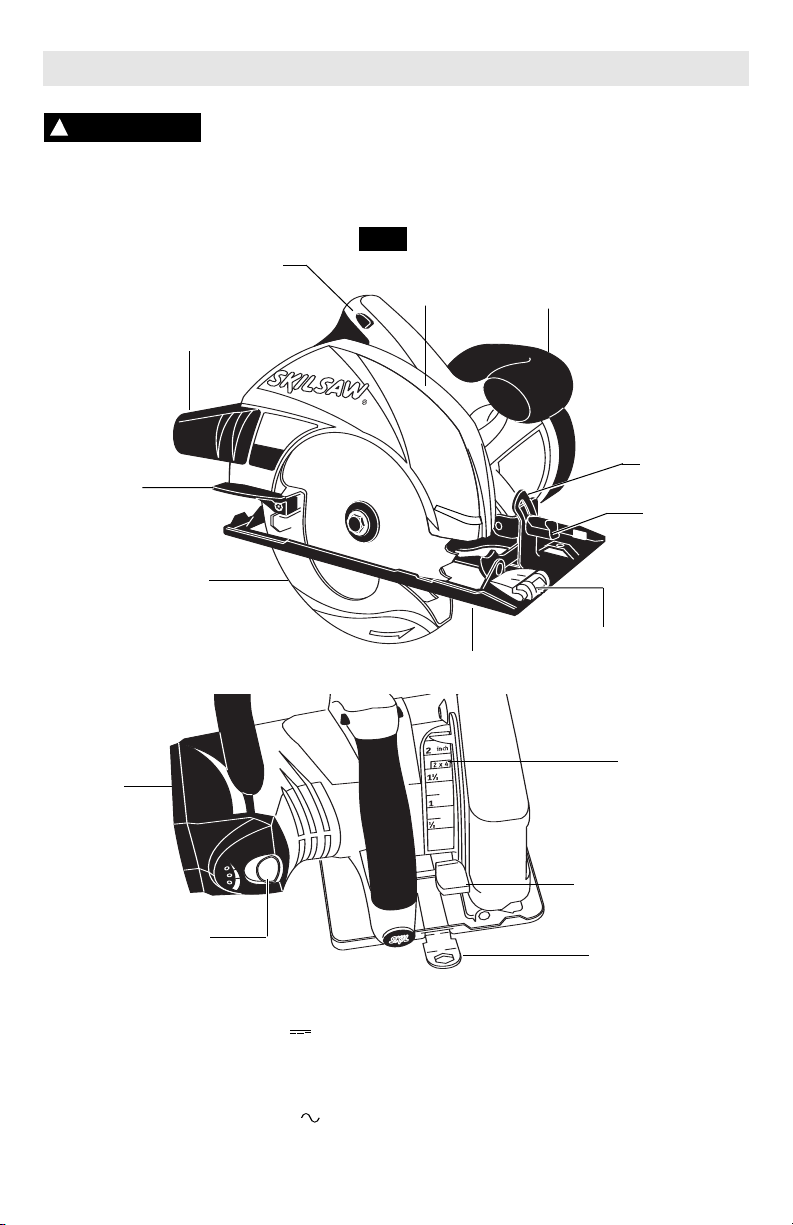

Functional Description and Specifications

[51mm]

[38mm]

[25mm]

[25mm]

WARNING

!

accessories

accidentally.

DUST PORT ADAPTER

available as accessory)

LOWER

GUARD LIFT

LEVER

Disconnect battery pack from tool or place the switch in the locked or
off position before making any assembly, adjustments or changing

. Such preventive safety measures reduce the risk of starting the tool

Cordless Circular Saw

SAFETY SWITCH

(Not included,

LOWER

GUARD

FIG. 1

UPPER

GUARD

FOOT

AUXILIARY

HANDLE

CALIBRATED

BEVEL QUADRANT

BEVEL

ADJUSTMENT

KNOB

ADJUSTABLE LINE GUIDE

BATTERY

PACK

BATTERY

RELEASE BUTTON

Tool

Model number 5850
Voltage rating 18 V
Charge time

Battery pack SB18A

Charger SC118

Voltage rating

hr

1

120 V 60 Hz

Maximum Capacities

Blade 7-1/4"
Blade arbor hole Round
Depth of cut at 90
Depth of cut at 45

°
°

NOTE: For tool specifications
refer to the nameplate on your
tool.

-8-

DEPTH
SCALE

DEPTH ADJUSTMENT

LEVER

BLADE WRENCH &

STORAGE AREA

2-7/16"
1-15/16"

Assembly

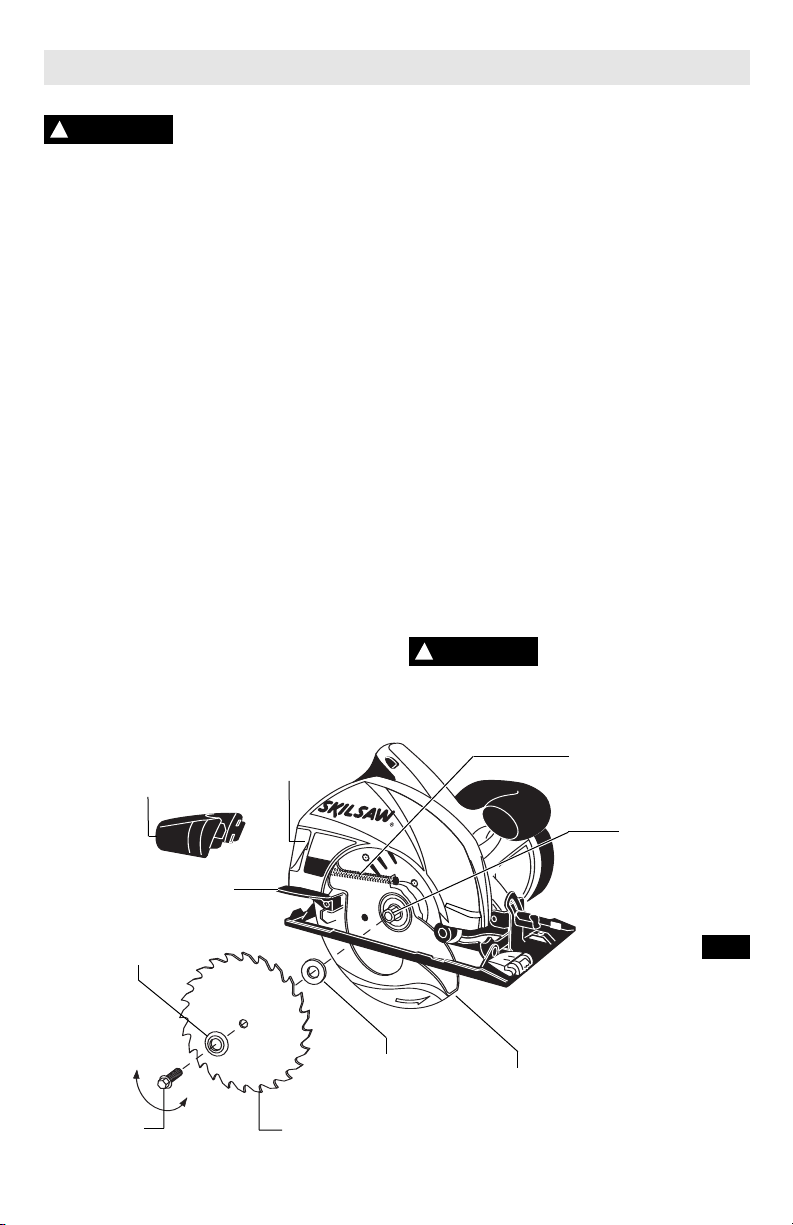

ATTACHING THE BLADE

WARNING

!

Disconnect battery pack

from tool or place the
switch in the locked or off position before
making any assembly, adjustments or
changing accessories

. Such preventive
safety measures reduce the risk of starting
the tool accidentally.

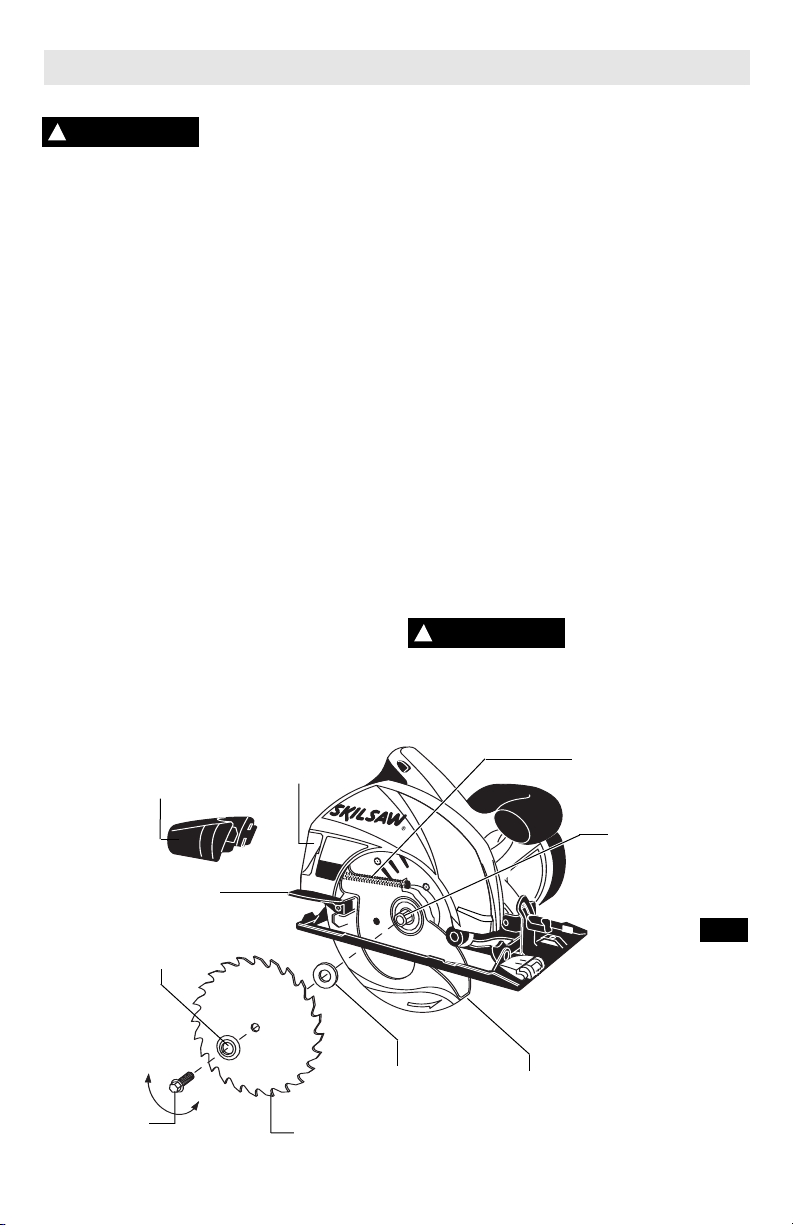

1. Turn BLADE STUD with wrench provided
counter-clockwise and remove BLADE STUD
and OUTER WASHER (Fig. 2). If the shaft
moves while attempting to loosen the blade
stud, strike the wrench counter-clockwise to jar
BLADE STUD loose.

2. Retract the lower guard all the way up into
the upper guard. While retracting the lower
guard, check operation and condition of the
LOWER GUARD SPRING.

3. Make sure the saw teeth and arrow on the
blade point in the same direction as the arrow
on the lower guard.

4. Slide blade through slot in the foot and
mount it against the INNER WASHER on the
shaft. Be sure the large diameter of the OUTER
washer lays flush against the blade.

5. Reinstall OUTER WASHER and tighten
BLADE STUD finger tight. To lock shaft hold
the saw securely by the upper guard with blade
teeth imbedded in scrap wood and TIGHTEN
BLADE STUD 1/8 TURN (45°) WITH THE
WRENCH PROVIDED.

Do not use wrenches with longer handles,
since it may lead to over tightening of the blade
stud.

VARI-TORQUE CLUTCH

This clutching action is provided by the friction
of the OUTER WASHER against the BLADE
and permits the blade shaft to turn when the
blade encounters excessive resistance. When
the BLADE STUD is properly tightened (as
described in No. 5 of Attaching The Blade), the
blade will slip when it encounters excessive
resistance, thus reducing saw’s tendency to
KICKBACK.

One setting may not be sufficient for cutting all
materials. If excessive blade slippage occurs,
tighten the blade stud a fraction of a turn more
(less than 1/8 turn). OVERTIGHTENING THE
BLADE STUD NULLIFIES THE EFFECTIVE­NESS OF THE CLUTCH.

DUST EXTRACTION

(Not included,available as accessory)

Your tool is equipped with a dust port adapter
for dust and chip extraction. To attach, push
tabs on end of adapter into dust port until it
snaps into place. To use this feature, attach
standard 1-1/4" vacuum hose (optional
accessory) to the dust port adapter.

WARNING

!

To prevent personal injury,

always position dust port
adapter and vacuum hose so that it does
not interfere with the lower guard, or the
cutting operation at all settings.

DUST PORT ADAPTER

(Not included,

available as accessory)

LOWER GUARD

LIFT LEVER

OUTER WASHER

Large Diameter

Faces Blade

Tighten

BLADE

STUD

Loosen

DUST
PORT

BLADE

INNER WASHER

Large Diameter

Faces Blade

-9-

LOWER
GUARD

LOWER GUARD

SPRING

BLADE SHAFT

FIG. 2

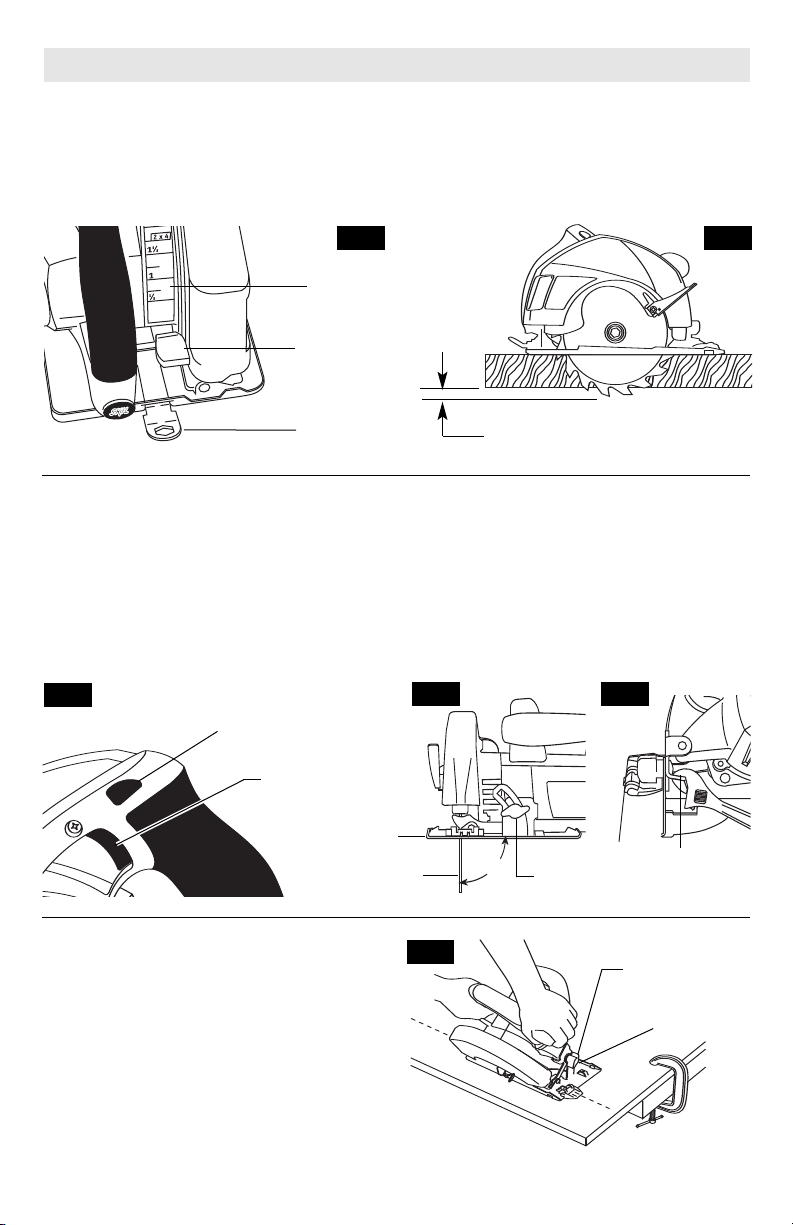

Operating Instructions

[51mm]

[38mm]

[25mm]

[25mm]

90º

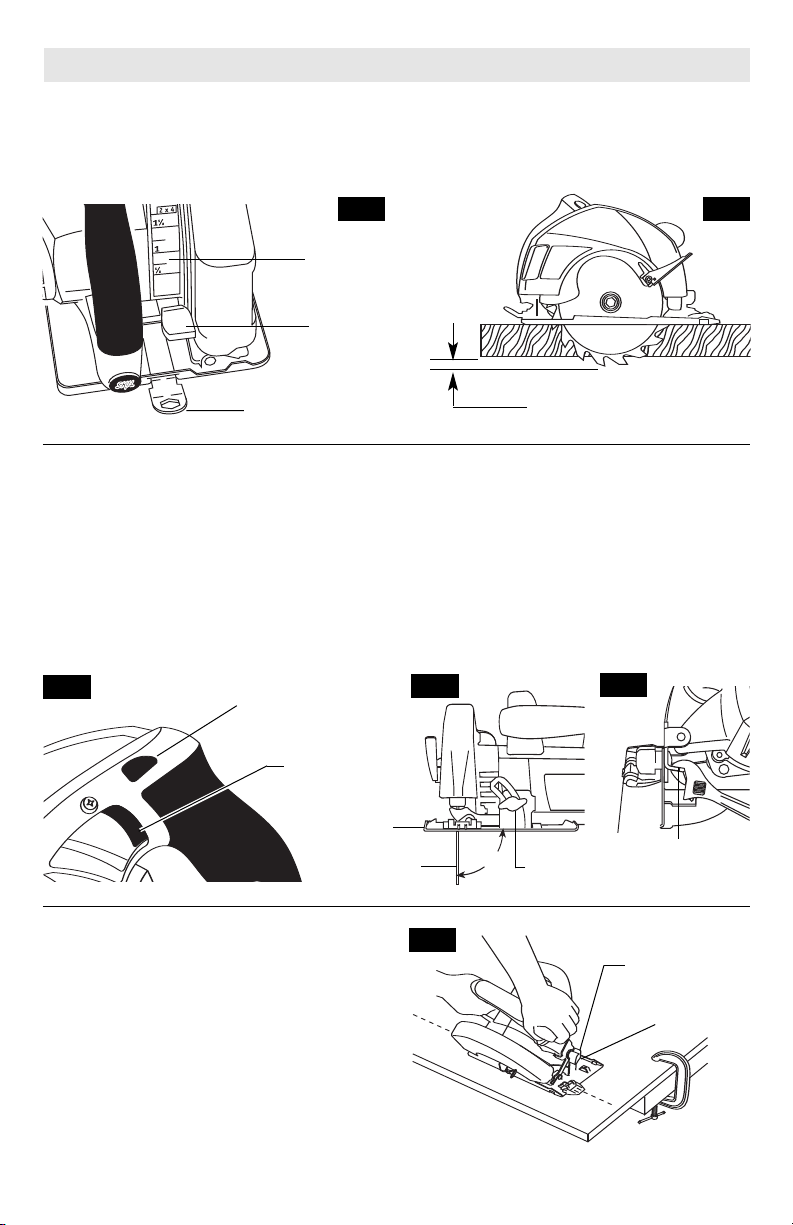

Disconnect battery pack from tool. Loosen the

DEPTH ADJUSTMENT

depth adjustment lever located between the
guard and handle of saw. Hold the foot down
with one hand and raise or lower saw by the
handle. Tighten lever at the depth setting

FIG. 3

DEPTH
SCALE

DEPTH

ADJUSTMENT

LEVER

BLADE WRENCH,

& STORAGE

AREA

SAFETY SWITCH

The safety switch is designed to prevent
accidental starts. To operate safety switch,
press the release button with your thumb on
either side of handle to disengage the lock,
then pull the trigger (Fig. 5). When the trigger
is released the button will engage the safety
switch automatically, and the trigger will no
longer operate. (See Switch & General Cuts
on page 11.)

FIG. 5

SAFETY SWITCH

RELEASE BUTTON

desired. Check desired depth (Fig. 3).
Not more than one tooth length of the blade

should extend below the material to be cut, for
minimum splintering (Fig. 4).

FIG. 4

ONE TOOTH LENGTH SHOULD

PENETRATE WOOD FOR

MINIMUM SPLINTERING

90° CUTTING ANGLE CHECK

Disconnect battery pack from tool. Set foot to
maximum depth of cut setting. Loosen bevel
adjustment knob, set to 0° on quadrant,
retighten knob and check for 90° angle
between the blade and bottom plane of foot
with a square (Fig. 6). If adjustment is
necessary, tilt foot to 45°, tighten bevel
adjustment knob and bend "TAB" with an
adjustable wrench or pliers (Fig. 7).

FIG. 6

FIG. 7

TRIGGER

FOOT

BEVEL ADJUSTMENT

Disconnect battery pack from tool. The foot
can be adjusted up to 45° by loosening the
bevel adjustment knob at the front of the saw.
Align to desired angle on calibrated quadrant.
Then tighten bevel adjustment knob (Fig. 8).
Because of the increased amount of blade
engagement in the work and decreased
stability of the foot, blade binding may occur.
Keep the saw steady and the foot firmly on
the workpiece.

BLADE

FIG. 8

-10-

BEVEL

ADJUSTMENT

KNOB

TAB

QUADRANT

BEVEL

ADJUSTMENT

KNOB

For a straight 90° cut you can use the left or

45º 0º

ADJUSTABLE LINE GUIDE

right side of notch in the foot. For 45° bevel
cuts, use the right side (Fig 9). The guide can
be adjusted to allow for variation in blade
thicknesses for whichever side of the blade
the user would prefer to cut the line on.

TO ATTACH: Disconnect battery pack from
tool. Align hole in adjustable line guide with
hole in foot and secure with screw provide.

TO ADJUST: Loosen but don’t remove, the
adjustment screw enough so the guide can
move freely. Set a straightedge flat on the

preferred side of the blade, lining up both the
edge of the straightedge and the edge of the
guide where the 0° mark is located.

FIG. 9

ADJUSTABLE

LINE GUIDE

GUIDE

ADJUSTMENT

SCREW

45°

BEVEL CUTS

90°

VERTICAL

CUTS

SWITCH

WARNING

!

When starting the tool,
hold it with both hands.

The torque from the motor can cause the tool
to twist.

To turn tool “ON”, squeeze the trigger switch.
To turn the tool “OFF”, release the trigger
switch, which is spring loaded and will return
to the off position automatically.

Your saw should be running at full speed
BEFORE starting the cut, and turned off only
AFTER completing the cut. To increase switch
life, do not turn switch on and off while cutting.

GENERAL CUTS

Always hold the saw handle with one hand
and the auxiliary handle or housing with the
other.

WARNING

!

Always be sure either hand
does not interfere with the

free movement of the lower guard.

Maintain a firm grip and operate the switch
with a decisive action. Never force the saw.
Use light and continuous pressure.

WARNING

!

After completing a cut and

the trigger has been
released, be aware of the necessary time it
takes for the blade to come to a complete
stop during coast down. Do not allow the
saw to brush against your leg or side,
since the lower guard is retractable, it
could catch on your clothing and expose
the blade. Be aware of the necessary blade
exposures that exist in both the upper and
lower guard areas.

When cutting is interrupted, to resume cutting:
squeeze the trigger and allow the blade to
reach full speed, re-enter the cut slowly and
resume cutting.

When cutting across the grain, the fibers of
the wood have a tendency to tear and lift.
Advancing the saw slowly minimizes this
effect. For a finished cut, a cross cut blade or
miter blade is recommended.

CUTTING MASONRY/METAL

This tool is not recommended for continuous
and general usage with metal or masonry cut­off wheels. If you use your saw for cutting
these materials, use the appropriate wheel for
the material being cut.

When cutting masonry, do not cut a depth of
more than 1/4 inch (6 mm). Make successive
passes to achieve desired depth. Apply a light
forward pressure. Do not overload motor.
Disconnect battery pack from tool and clean
dust from air vents frequently. Metal cutting is
done at full depth.

WARNING

!

lower guard.

Clean guards frequently to
assure a rapid return of

The lower guard may become

sluggish when cutting masonry materials.

WARNING

!

Abrasive Cut Off Wheels

must have a maximum
safe operating speed greater than the “no
load RPM” marked on the tool’s
nameplate.

Wheels running over the rated

speed can fly apart and cause injury.

WARNING

!

flammable materials.

Do not use the abrasive

cut off wheel near

Sparks from the wheel

could ignite these materials.

WARNING

!

Wet Diamond Wheels.

This machine is not

intended to be used with

Using water or other
liquid coolants with this machine may result
in electrocution or shock. Use of Dry
Diamond Wheels is acceptable.

-11-

Disconnect battery pack from tool before

POCKET CUTS

making adjustments. Set depth adjust-ment
according to material to be cut. Tilt saw forward
with cutting guide notch lined up with the line
you’ve drawn. Raise the lower guard, using lift
lever and hold the saw by the front and rear
handles (Fig. 10).

With the blade just clearing the material to be
cut, start the motor. Gradually lower the back
end of saw using the front end of the foot as the
hinge point.

WARNING: As blade starts
cutting the material, release the lower guard
immediately.

When the foot rests flat on the
surface being cut, proceed cutting in forward
direction to end of cut.

WARNING: Allow blade
to come to a complete stop before lifting the
saw from cut. Also, never pull the saw
backward since blade will climb out of the
material and KICKBACK will occur.

Turn saw
around and finish the cut in the normal manner,
sawing forward. If corners of your pocket cut are
not completely cut through, use a jigsaw or
hand saw to finish the corners.

FIG. 10

FOOT

LOWER

GUARD

LIFT

LEVER

LINE

GUIDE

Large sheets and long boards sag or bend,

CUTTING LARGE SHEETS

depending on support. If you attempt to cut
without leveling and properly supporting the
piece, the blade will tend to bind, causing KICK­BACK and extra load on the motor (Fig. 11).

Support the panel or board close to the cut, as
shown in (Fig. 12). Be sure to set the depth of
the cut so that you cut through the sheet or
board only and not the table or work bench. The
two-by-fours used to raise and support the work
should be positioned so that the broadest sides
support the work and rest on the table or bench.
Do not support the work with the narrow sides as
this is an unsteady arrangement. If the sheet or
board to be cut is too large for a table or work
bench, use the supporting two-by-fours on the
floor and secure.

FIG. 11

WRONG

FIG. 12

RIGHT

The combination blade provided with your saw

RIP CUTS

is for both cross cuts and rip cuts. Ripping is
cutting lengthwise with the grain of the wood.
Rip cuts are easy to do with a rip fence (Fig.

13). Rip Fence is available as an accessory (not
included). To attach fence, insert fence through
slots in foot to desired width as shown and
secure with the wing nut (not included).

FIG. 13

WING

NUT

DESIRED

WIDTH

RIP FENCE

OF CUT

When rip cutting large sheets, the rip fence

RIP BOARD GUIDE

may not allow the desired width of cut. Clamp
or nail a straight piece of 1" lumber to the
sheet as a guide (Fig. 14). Use the right side
of the foot against the board guide.

FIG. 14

BOARD

GUIDE

DESIRED LINE

OF CUT

-12-

RIP

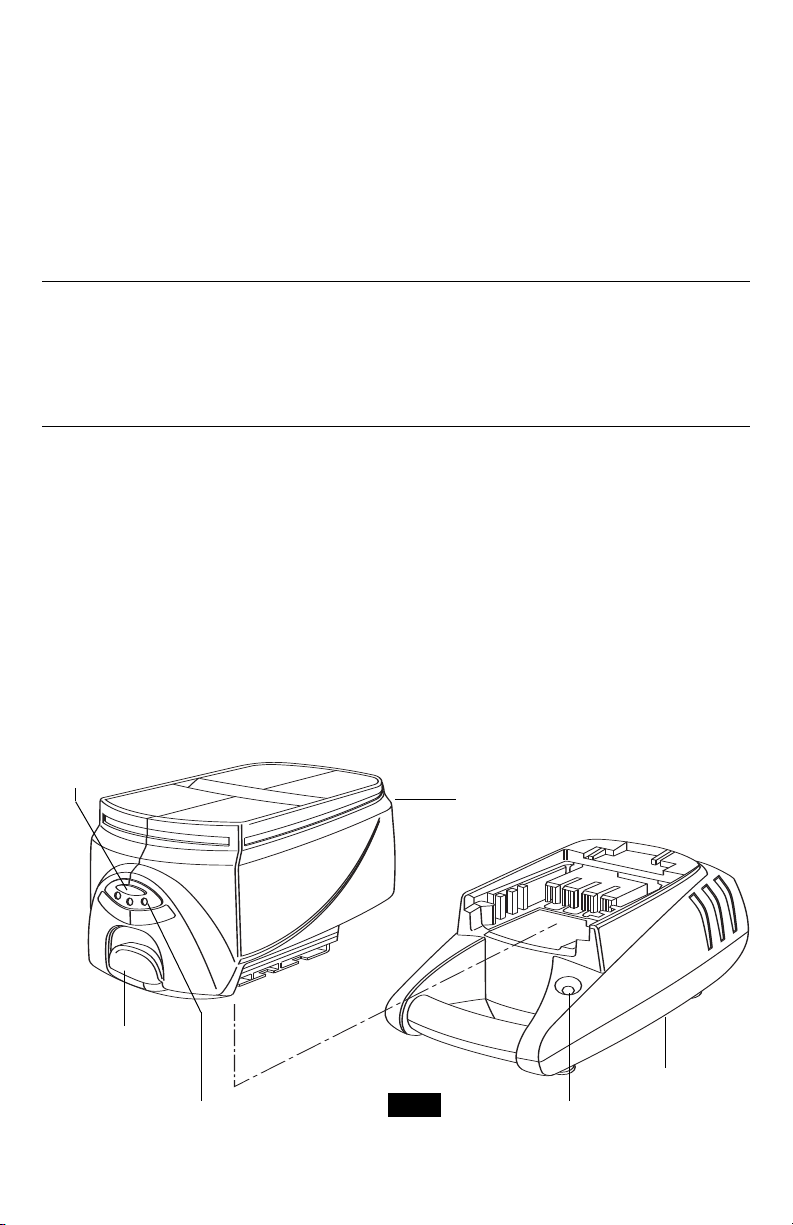

BATTERY CHARGED CONDITION INDICATOR

The battery is equipped with a charged
condition indicator (Fig. 15). The indicator
lights shows the charged condition of the
battery during the working process.

By pressing the button ON, the charged
condition can also be checked when the
battery is removed or when the machine is
not in use.

• • • When all three lights are illuminated,
this indicates the batter pack is fully Charged.

RELEASING AND INSERTING BATTERY PACK

Release battery pack from tool by pressing
the battery release button and sliding pack
out of handle base (Fig. 1). To insert battery,

CHARGING BATTERY PACK (FAST CHARGER)

Plug charger cord into your standard power
outlet, then slide the battery pack into charger
(Fig. 15).

The charger’s green indicator will begin to
“BLINK”. This indicates that the battery is
receiving a fast charge. Fast-charging will
automatically stop when the battery pack is
fully charged.

When the indicator light stops “BLINKING”
(and becomes a steady green light) fast
charging is complete.

• • When only two lights illuminate, this
indicates the batter pack is partially charged.

•

When only one light illuminates, this

indicates the battery pack is slightly charged.

When no lights illuminate, this indicates the
battery pack is completely discharged.

align battery and slide battery pack into tool
until it locks into position. Do not force.

When you begin the charging process of the
battery pack, a steady green light could also
mean the battery pack is too hot or too cold.

The purpose of the light is to indicate that the
battery pack is fast-charging. It does not
indicate the exact point of full charge. The
light will stop blinking in less time if the
battery pack was not completely discharged.

When the battery pack is fully charged,
unplug the charger (unless you're charging
another battery pack) and slip the battery
pack back into the tool handle.

BUTTON

BATTERY
RELEASE

BUTTON

CHARGED CONDITION

INDICATOR LIGHTS

FIG. 15

-13-

BATTERY

PACK

INDICATOR

LIGHT

CHARGER

IMPORTANT CHARGING NOTES

1. The battery pack accepts only about 80%
of its maximum capacity with its first few
charge cycles. However, after the first few
charge cycles, the battery will charge to full
capacity.

2. The charger was designed to fast charge
the battery only when the battery
temperature is between 40˚F (4˚C) and
105˚F (41˚C).

3. A substantial drop in operating time per
charge may mean that the battery pack is
nearing the end of its life and should be
replaced.

4. If you anticipate long periods (i.e. a month
or more) of non-use of your tool, it is best to
run your tool down until it is fully discharged
before storing your battery pack. After a long
period of storage, the capacity at first recharge
will be lower. Normal capacity will be restored

in two or three charge/discharge cycles.
Remember to unplug charger during storage
period.

5. If battery does not charge properly:
a. Check for voltage at outlet by plugging

in some other electrical device.

b. Check to see if outlet is connected to a

light switch which turns power “off” when
lights are turned off.

c. Check battery pack terminals for dirt.

Clean with cotton swab if necessary.

d. If you still do not get proper charging,

take or send tool, battery pack and charger
to your local Skil Service Center. See “Tools,
Electric” in the Yellow Pages for names and
addresses.

Note: Use of charger’s or battery packs not
sold by Skil will void the warranty.

-14-

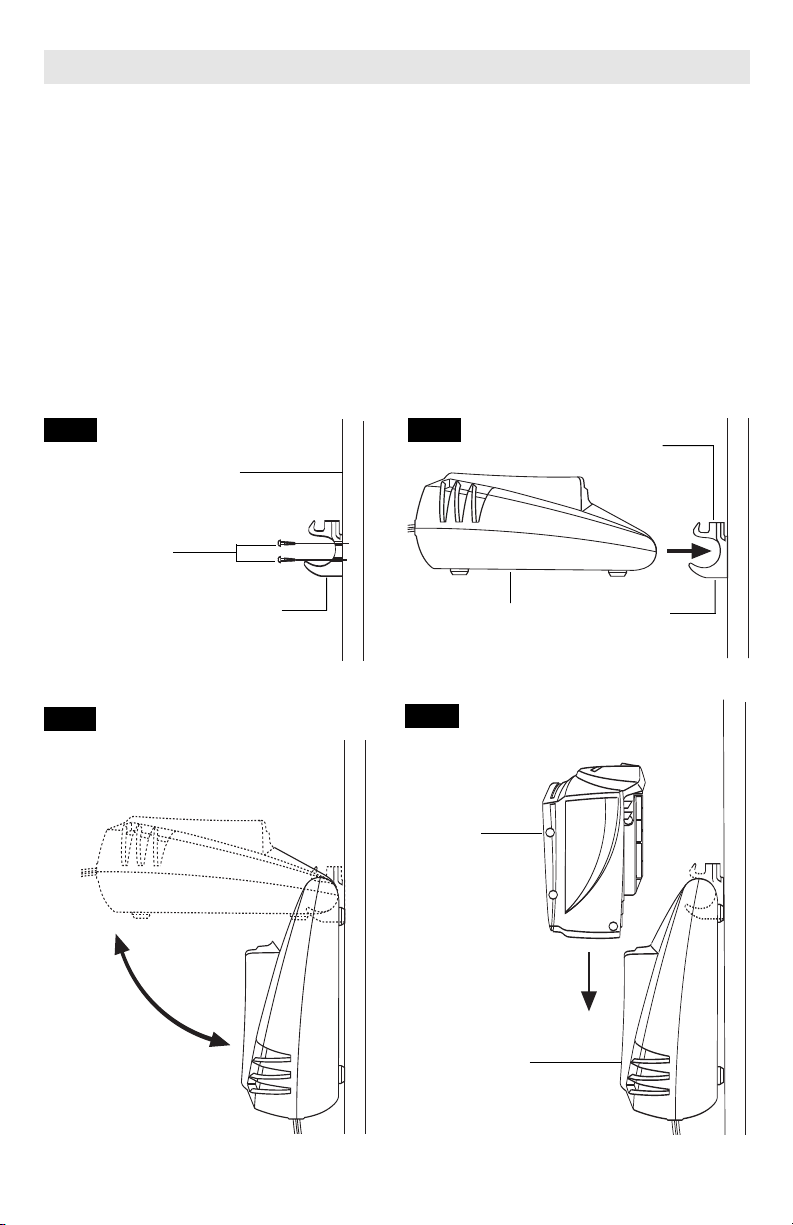

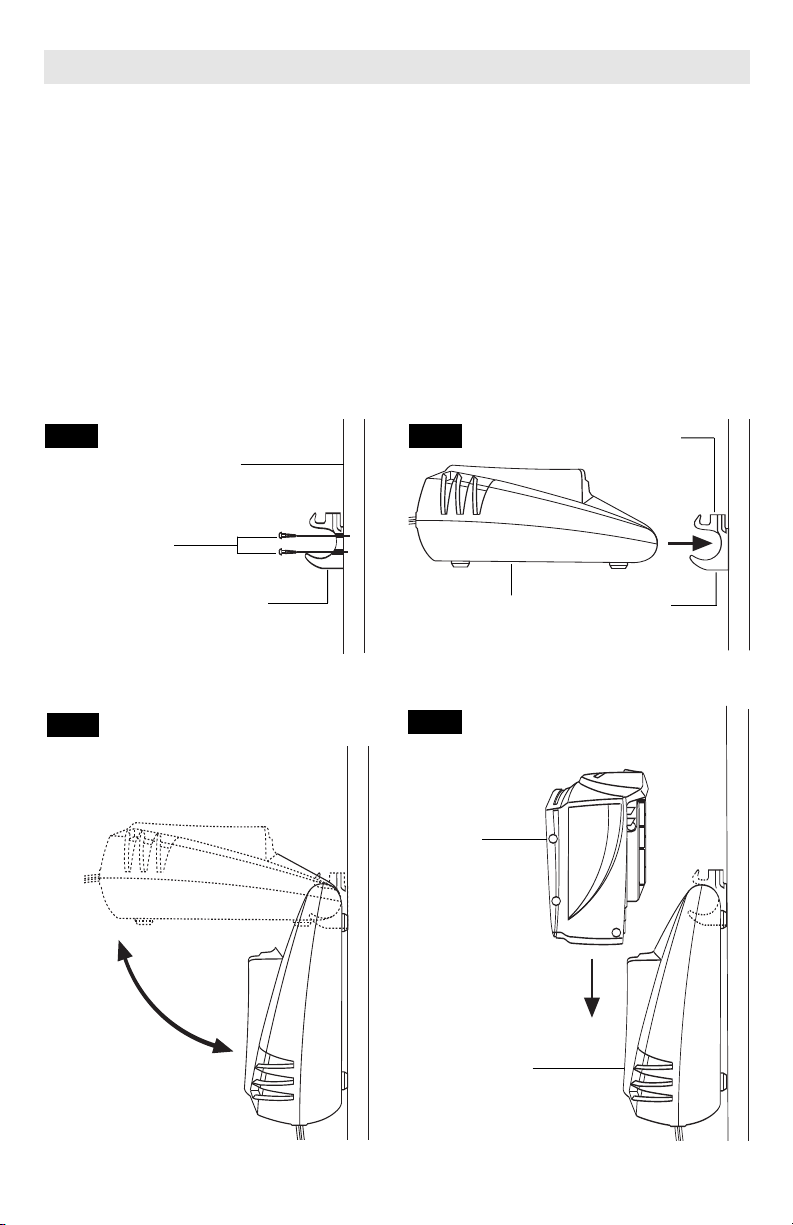

Mounting Charger

MOUNTING CHARGER TO

A VERTICAL SURFACE

For convenience, your charger was designed
so it may be used on a flat horizontal surface,
or it may be mounted onto a vertical surface.
The mounting clip also features a bit storage on
top of the clip.

1. Select mounting location near a electrical
outlet so that the plug will reach the outlet.
Check for studs or other support.

2. Using a pencil, mark two places on the
surface in a vertical line about 3/4" apart.

3. Secure mounting clip to the vertical surface
using two #8 round head screws (Fig. 16).

4. Remove battery pack from charger before

mounting.

5. Insert handle of charger into the mounting

clip in the horizontal position (Fig 17).

6. Gently lower the charger into the vertical

position until it lays flat against the vertical
surface and locks the charger into the mounting
the clip (Fig. 18).

7. To remove charger when desired, raise the

charger back into the horizontal position to
unlock the charger, then remove charger from
the mounting clip (Fig. 18).

8. To charge the battery pack, simply slide

battery pack into charger (Fig. 19).

FIG. 16 FIG. 17

VERTICAL

SURFACE

#8 ROUND

HEAD WOOD

SCREWS

MOUNTING

CLIP

CHARGER

BIT STORAGE

COMPARTMENT

MOUNTING

CLIP

FIG. 18

TO

UNLOCK

TO LOCK

-15-

FIG. 19

BATTERY

PACK

CHARGER

Maintenance

Service

WARNING

!

maintenance performed by unauthorized
personnel may result in misplacing of
internal wires and components which
could cause serious hazard.

mend that all tool service be performed by a
Skil Factory Service Center or Authorized
Skil Service Station. SERVICEMEN:
Disconnect tool and/or charger from power
source before servicing.

Be alert for battery packs that are nearing
their end of life.

tool performance or significantly shorter
running time between charges then it is time
to replace the battery pack. Failure to do so
can cause the tool to operate improperly or
damage the charger.

Long term battery storage should be in
the discharged state.

longer and re-charge better when they are
stored discharged. Remember to fully re­charge battery packs before using after
prolonged storage.

Your Skil tool has been properly lubricated
and is ready for use.

NO USER SERVICEABLE
PARTS INSIDE. Preventive

We recom-

BATTERIES

If you notice decreased

Battery packs last

TOOL LUBRICATION

The motor in your tool has been engineered

D.C. MOTORS

for many hours of dependable service. To
maintain peak efficiency of the motor, we
recommend it be examined every six months.
Only a genuine Skil replacement motor
specially designed for your tool should be
used.

BEARINGS

Bearings which become noisy (due to heavy
load or very abrasive material cutting) should
be replaced at once to avoid overheating and
motor failure.

Cleaning

WARNING

!

charger from the power supply before
cleaning.

effectively with compressed dry air.

wear safety goggles when cleaning tools
with compressed air.

Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
attempt to clean by inserting pointed objects
through opening.

CAUTION

!

plastic parts.

carbon tetrachloride, chlorinated cleaning
solvents, ammonia and household detergents
that contain ammonia.

To avoid accidents, always
disconnect the tool and/or

The tool may be cleaned most

Always

Certain cleaning agents
and solvents damage

Some of these are: gasoline,

Accessories

WARNING

!

adequate size conductors that is capable
of carrying the current necessary for your
tool must be used.

excessive voltage drop, loss of power or
overheating. Grounded tools must use 3­wire extension cords that have 3-prong plugs
and receptacles.

NOTE: The smaller the gauge number, the

heavier the cord.

If an extension cord is
necessary, a cord with

This will prevent

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

3-6
6-8

8-10
10-12
12-16

Cord Size in A.W.G.

Cord Length in Feet

25 50 100 150 15 30 60 120

16

16

18
18
18
16
14

14

16
16 14 12 0.75 1.0 2.5 4.0
16 14 12 1.0 2.5 4.0 —
12 — — — — — —

Wire Sizes in mm

Cord Length in Meters

0.75 0.75 1.5 2.5

14

0.75 1.0 2.5 4.0

12

-16-

2

Consignes générales de sécurité

pour tous les outils à piles

!

AVERTISSEMENT

blessures graves.

Vous devez lire et comprendre toutes les instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque de choc életrique, d'incendie et/ou de

CONSERVEZ CES INSTRUCTIONS

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien
éclairée. Le désordre et le manque de lumière

favorisent les accidents.

N'utilisez pas d'outils électriques dans une
atmosphère explosive, par exemple enprésence de
liquides, de gaz ou de poussières inflammables. Les

outils électriques créent des étincelles qui pourraient
enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un outil
électrique. Ils pourraient vous distraire et vous faire

faire une fausse manoeuvre.

Sécurité électrique

Un outil à pile avec piles incorporées ou bloc-pile
distinct doit être rechargé uniquement avec le
chargeur indiqué pour la pile. Un chargeur qui peut

être adéquat pour un type de pile peut créer un risque
d'incendie lorsqu'il est utilisé avec une autre pile.

Utiliser un outil à pile uniquement avec le bloc-pile
désigné spécifiquement. L'emploi de toute autre pile

peut créer un risque d'incendie.

Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et
faites preuve de jugement. N'utilisez pas un outil
électrique si vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Un instant

d'inattention suffit pour entraîner des blessures graves.

Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les cheveux
longs. N'approchez jamais les cheveux, les
vêtements ou les gants des pièces en mouvement.

Des vêtements flottants, des bijoux ou des cheveux
longs risquent d'être happés par des pièces en
mouvement.

Évitez la mise en marche accidentelle. Assurez­vous que l'interrupteur est en position de blocage
ou d'arrêt avant d'insérer le bloc-pile. Il est

dangereux de transporter l'outil avec le doigt sur
l'interrupteur ou d'insérer le bloc-pile dans un outil
alors que l'interrupteur est en position de marche.

Enlevez les clés de réglage ou de serrage avant de
démarrer l'outil. Une clé laissée dans une pièce

tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon
appui et restez en équilibre entout temps. Un bonne

stabilité vous permet de mieux réagir à une situation
inattendue.

Utilisez des accessoires de sécurité. Portez toujours
des lunettes ou une visière. Selon les conditions,

portez aussi un masque antipoussière, des bottes de
sécurité antidérapantes, un casque protecteur et/ou un
appareil antibruit.

Utilisation et entretien des outils

Immobilisez le matériau sur une surface stable au
moyen de brides ou de toute autre façon adéquate. Le

fait de tenir la pièce avec la main ou contre votre corps
offre une stabilité insuffisante et peut amener un
dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la
tâche. L'outil correct fonctionne mieux et de façon plus

sécuritaire. Respectez aussi la vitesse de travail qui lui
est propre.

N'utilisez pas l'outil si l'interrupteur ne le met pas
en marche ou à l'arrêt. Un outil qui ne peut être

contrôlé par l'interrupteur est dangereux et doit être
réparé.

Débranchez le bloc-pile de l'outil ou mettez
l'interrupteur en position de blocage ou d'arrêt
avant d'effectuer tout réglage, de changer les
accessoires ou de remiser l'outil. Ces mesures de

sécurité préventives réduisent le risque d'une mise en
marche accidentelle de l'outil.

Rangez les outils hors de la portée des enfants et
d'autres personnes inexpérimentées. Les outils sont

dangereux dans les mains d'utilisateurs novices.

Lorsque le bloc-pile n'est pas en usage, tenez-le à
l'écart d'autres objets métalliques tels que
trombones, pièces de monnaie, clés, clous, vis ou
autres petits objets métalliques susceptibles
d'établir une connexion d'une borne à une autre. Le

court-circuitage des bornes de batterie ensemble peut
causer des étincelles, des brûlures ou un incendie.

Prenez soin de bien entretenir les outils. Les outils de
coupe doivent être toujours bien affûtés et propres.

Des outils bien entretenus, dont les arêtes sont bien
tranchantes, sont moins susceptibles de coincer et plus
faciles à diriger.

-17-

Soyez attentif à tout désalignement ou coincement
des pièces en mouvement, à tout bris ou à toute autre
condition préjudiciable au bon fonctionnement de
l'outil. Si vous constatez qu'un outil est endommagé,
faites-le réparer avant de vous en servir. De

nombreux accidents sont causés par des outils en
mauvais état.

N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil. Certains

accessoires peuvent convenir à un outil, mais être
dangereux avec un autre.

Consignes de sécurité pour scies circulaires

La réparation des outils électriques doit être confiée

Réparation

à un réparateur qualifié. L'entretien ou la réparation

d'un outil électrique par un amateur peut avoir des
conséquences graves.

Pour la réparation d'un outil, n'employez que des
pièces de rechange d'origine. Suivez les directives
données à la section « Réparation » de ce manuel.

L'emploi de pièces non autorisées ou le non-respect
des instructions d'entretien peut créer un risque de
choc électrique ou de blessures.

!

DANGER

votre deuxième main sur la poignée auxiliaire ou le
carter du moteur. Si les deux mains tiennent la scie,

elles ne peuvent être coupées par la lame. Tenez la scie
fermement pour prévenir une perte de contrôle. Les
figures de ce manuel illustrent le support manuel
typique de la scie. Ne JAMAIS placez votre main
derrière la lame de la scie car le rebond pourrait faire
sauter la scie vers l'arrière par-dessus votre main.

Gardez votre corps positionné d'un côté ou de l'autre
de la lame de scie, mais non dans le prolongement
de la lame de scie. Le REBOND pourrait faire sauter la

scie vers l'arrière. (Voir « Causes et prévention, par
l'opérateur, du rebond »).

N'introduisez pas la main sous l'ouvrage. Le garde ne
peut vous protéger de la lame sous l'ouvrage. Ne tentez

pas d'enlever des matériaux coupés lorsque la lame est
en mouvement.

Vérifiez le garde inférieur pour vous assurer qu'il
ferme adéquatement avant chaque usage. N'utilisez
pas la scie si le garde inférieur ne bouge pas
librement et ne ferme pas instantanément. Ne pincez
ou ne fixez jamais le garde inférieur en position
ouverte. Si la scie tombe par mégarde, le garde

inférieur peut être plié. Levez le garde inférieur
uniquement à l'aide de la levier de levage du garde
inférieur, et assurez-vous qu'il bouge librement et ne
vient pas en contact avec la lame ou aucune autre pièce,
sous tous les angles et profondeurs de coupe.

Vérifiez le fonctionnement du ressort du rappel du
garde inférieur. Si le garde et le ressort ne

Tenez les mains à l'écart de l'aire
de coupe et de la lame. Gardez

fonctionnent pas adéquatement, ils doivent être
réparés avant usage.

fonctionner paresseusement en raison de pièces
abîmées, de dépôts gommeux ou d'une accumulation
de débris. Débranchez le bloc-pile de l'outil. À

intervalles périodiques, déposez la lame, nettoyez les
gardes supérieur et inférieur et la région du moyeu à
l'aide de kérosène et essuyez pour sécher, ou nettoyez
en soufflant de l'air comprimé.

Le garde inférieur doit être rétracté manuellement
uniquement pour des coupes spéciales telles que les
« coupes en poche » et les « coupes combinées ».
Levez le garde inférieur à l'aide de la levier de levage
du garde inférieur. Le garde inférieur doit être relâché

dès que la lame pénètre dans l'ouvrage. Pour toutes les
autres opérations de sciage, le garde inférieur doit
fonctionner automatiquement.

Assurez-vous toujours que le garde inférieur couvre la
lame avant de déposer la scie sur l'établi ou le
plancher. Une lame non protégée, qui continue à

marcher par inertie, fera reculer la scie, coupant ainsi
tout ce qui est sur son chemin. Sachez le temps qu'il
faut pour que la lame s'arrête après relâchement de
l'interrupteur.

Ne tenez JAMAIS la pièce à couper dans vos mains ou
sur vos jambes. Il importe de supporter l'ouvrage

adéquatement afin de minimiser l'exposition corporelle,
le grippage de lame ou la perte de contrôle.

Tenez l'outil par les surfaces isolées de préhension
en effectuant une opération au cours de laquelle
l'outil de coupe peut venir en contact avec des fils
dissimulés. Le contact avec un fil sous tension rendra

Le garde inférieur peut

-18-

également les parties métalliques exposées de l'outil
sous tension et causera des chocs à l'opérateur.

En refendant, utilisez toujours un guide de refente ou
une règle. Ceci améliore l'exactitude de la coupe et

réduit les possibilités de grippage de la lame.

Utilisez toujours des lames avec trous d'arbre de la
dimension et de la forme appropriées (en diamant par
rapport à rondes). Les lames qui ne se marient pas

avec le système de montage de la scie ne tourneront
pas rond. Il en résultera une perte de contrôle et un
mauvais fonctionnement du vari-torque.

N'utilisez jamais des rondelles ou boulons de lame
abîmés ou incorrects. Les rondelles et les boulons de

lame ont été conçus spécialement pour votre scie, pour
une performance optimale et pour un fonctionnement
des plus sûrs. Les rondelles de lame et le boulon sur

votre scie ont été conçus de manière à travailler comme
« EMBRAYAGE À COUPLE VARIABLE ». Comprenez le
fonctionnement et les réglages de l'EMBRAYAGE À
COUPLE VARIABLE car le réglage approprié de
l'EMBRAYAGE, combiné au maniement ferme de la scie,
vous permettra de contrôler le REBOND.

Ne faites pas fonctionner la scie tout en la portant à
votre côté. Le garde inférieur peut s'ouvrir au contact
avec vos vêtements. Un contact accidentel avec la lame

de scie en rotation pourrait provoquer des blessures
graves.

Suivant l'usage, l'interrupteur peut ne pas durer aussi
longtemps que la scie. Si l'interrupteur fait défaut en
position d'arrêt, la scie peut ne pas se mettre en
marche. S'il devient défectueux pendant que la scie
est en marche, la scie peut ne pas s'arrêter. Dans les

deux cas, enlevez immédiatement le bloc-pile de la scie
et n’utilisez pas la scie avant qu’elle ait été réparée.

Cette scie circulaire ne doit pas être montée sur une
table et convertie en scie de table. Les scies

circulaires ne sont pas conçues ni destinées à être
utilisées comme scies de table.

CAUSES ET PRÉVENTION, PAR L'OPÉRATEUR,

DU REBOND :

Le rebond est une réaction soudaine à une lame de scie
pincée, grippée ou mal alignée, amenant ainsi la scie
non contrôlée à lever et ressortir de l'ouvrage en
direction de l'opérateur.

Lorsque la lame est pincée ou grippée fermement par le
trait de scie qui se referme, la lame bloque et la réaction
du moteur ramène rapidement l'outil en direction de
l'opérateur.

Si la lame devient tordue ou mal alignée dans la coupe,
les dents du bord arrière de la lame peuvent s'enfoncer
dans la surface supérieure du bois, amenant ainsi la
lame à sortir du trait de scie et à revenir vers
l'opérateur.

Le rebond est le résultat d'une utilisation erronée de
l'outil et/ou de méthodes ou de conditions de
fonctionnement incorrectes, et on peut l'éviter en
prenant les précautions appropriées, comme indiqué ci­après :

REBOND

Maintenez une prise ferme avec les deux mains sur la
scie et positionnez votre corps et votre bras de
manière à résister aux forces de REBOND. L'opérateur

peut contrôler les forces de rebond si les précautions
appropriées sont prises.

Lorsque la lame grippe ou lorsqu'une coupe est
interrompue pour quelque motif que ce soit, relâchez
la gâchette et tenez la scie sans bouger dans
l'ouvrage jusqu'à ce que la lame s'arrête
complètement. Ne tentez jamais de retirer la scie de
l'ouvrage ou de tirer la scie vers l'arrière pendant que
la lame est en mouvement, ce qui pourrait provoquer
un REBOND. Recherchez la cause du grippage de lame

et prenez les mesures nécessaires pour le corriger. Le
bois mouillé, le bois vert ou le bois traité par pression
nécessitent une attention spéciale durant la coupe pour
prévenir le REBOND. Évitez de couper les clous.
Recherchez et enlevez tous les clous du bois avant de
couper.

Lorsque vous remettez une scie en marche dans un
ouvrage, centrez la lame de scie dans le trait de scie
et assurez-vous que les dents de scie ne sont pas
engagées dans l'ouvrage. Si la lame de scie grippe, elle

peut remonter ou REBONDIR depuis l'ouvrage lorsque
la scie est remise en marche.

Supportez les gros panneaux pour minimiser le risque
de pincement de lame et de REBOND. Les gros

panneaux ont tendance à s'affaisser sous leur propre
poids. Des supports doivent être placés sous le panneau
des deux côtés, près de la ligne de coupe et près du
bord du panneau. Voir « Coupe de gros panneaux»

dans ce manuel.

N'utilisez pas une lame émoussée ou abîmée. Les
lames non affûtées ou réglées de façon inappropriée
produisent un trait de scie étroit, ce qui cause une
friction excessive, un grippage de lame et un REBOND.

-19-

Les boutons de blocage de réglage de biseau et de
profondeur de lame doivent être serrés et fermes
avant de pratiquer la coupe. Un déplacement du

réglage de lame durant la coupe peut causer un
grippage et un REBOND. L'utilisation de la scie avec un

réglage excessif de profondeur de coupe accroît la
charge sur l'outil et la sensibilité à la torsion de la lame
dans le trait de scie. Elle accroît également la surface de
lame disponible pour pincement dans des conditions de
fermeture du trait de scie.

Redoubler de prudence en pratiquant une « coupe de
poche » dans des murs existants ou autres parties
aveugles. La lame faisant saillie peut couper des objets

qui peuvent causer un REBOND.

!

AVERTISSEMENT

meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits

Les travaux à la machine
tel que ponçage, sciage,

Chargeur de pile

Avant d'utiliser le chargeur de pile, lisez toutes les
consignes et tous les marquages d'avertissement
sur (1) le chargeur de pile, (2) le bloc-pile et (3) le
produit utilisant la pile.

N'utilisez que le chargeur qui accompagnait votre
produit ou remplacement direct, comme indiqué
dans le catalogue ou ce manuel. Ne substituez aucun

autre chargeur. N’utiliser que les chargeurs approuvés
par Skil avec votre produit. Voir Description
fonctionnelle et Spécifications.

Ne désassemblez pas le chargeur et ne l'utilisez
pas s'il a reçu un choc violent, s'il est tombé ou s'il
a été endommagé par ailleurs. Remplacez
immédiatement les cordons ou les fiches abîmés.

Un remontage incorrect ou des dommages peuvent
provoquer un incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement
mouillé ou humide. N'exposez pas le chargeur à la
pluie ou la neige. Si le boîtier de la pile est fissuré
ou endommagé par ailleurs, ne l'insérez pas dans
le chargeur. Il pourrait y avoir un incendie ou un

court-circuit de pile.

Ne charger que des piles rechargeables approuvées
par Skil. Voir Description fonctionnelle et

Spécifications. Les autres types de piles peuvent
éclater causant ainsi des blessures et des dommages.

Chargez le bloc-pile à des températures de plus de
4 degrés C (+40°F) et de moins de 41 degrés C
(+105°F). Conservez l'outil et le bloc-pile à des

chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités
chimiquement.

Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.

endroits où la température ne descend pas sous 4
degrés C ou ne dépasse pas 49 degrés C. Laissez le
bloc-pile revenir à la température ambiante avant
de tenter de charger.

prévenir des dommages considérables aux éléments
des piles.

Il peut y avoir une fuite de pile dans des conditions
extrêmes d'utilisation ou de température. Évitez
tout contact avec la peau et les yeux. Le liquide de

pile est caustique et pourrait causer des brûlures
chimiques aux tissus. Si le liquide vient en contact
avec la peau, lavez rapidement à l'eau savonneuse,
puis au jus de citron ou au vinaigre. Si le liquide vient
en contact avec les yeux, rincez-les à l'eau pendant au
moins 10 minutes et sollicitez des soins médicaux.

Posez le chargeur sur une surface plate
inflammable et à distance de matériaux
inflammables lorsqu’on recharge un bloc-piles. Le

chargeur et le bloc-piles s’échauffent pendant la
charge. Le coussinet de mousse souple et autres
surfaces isolantes empêchent la circulation normale
de l’air, ce qui peut provoquer une surchauffe du
chargeur et du bloc-piles. S’il y a dégagement de
fumée ou si le boîtier fond, débranchez le chargeur
immédiatement et n’utilisez ni le chargeur, ni le bloc­piles.

L'utilisation d'un accessoire non recommandé ni
vendu par Skil peut causer des risques d'incendie,
de chocs électriques ou de lésions corporelles.

Ceci est important pour

-20-

Entretien des piles

!

AVERTISSEMENT

chargeur, gardez-les à l’écart d’objets métalliques.
Ainsi, pour éviter un court-circuitage des bornes, NE
PLACEZ PAS les piles dans la boîte à outils ou dans la

Lorsque les piles ne sont
pas dans l’outil ou le

Mise au rebut des piles

!

AVERTISSEMENT

ou d’enlever tout composant faisant saillie des bornes
de piles, ce qui peut provoquer un incendie ou des
blessures. Avant la mise au rebut, protégez les bornes

exposées à l’aide d’un ruban isolant épais pour prévenir
le court-circuitage.

Si le produit est équipé d'une pile nickel-cadmium, la
pile doit être ramassée, recyclée ou mise au rebut
d'une manière qui ne soit pas nocive pour
l'environnement.

participe volontairement à un programme industriel de
ramassage et de recyclage de ces piles au terme de

PILES NICKEL-CADMIUM

Ne tentez pas de
désassembler le bloc-piles

“Le sceau RBRC de recyclage des
piles, homologué par l’EPA
(Agence pour la protection de
l’environnement des États-Unis),
qui se trouve sur les piles au nickel­cadmium (Ni-Cd) indique que
Robert Bosch Tool Corporation

poche avec des clous, des vis, des clés, etc. Ceci peut
provoquer un incendie ou des blessures.

NE METTEZ PAS LES PILES AU FEU ET NE LES
EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent

exploser.

leur vie utile, pourvu qu’elles soient mises hors service
aux États-Unis ou au Canada. Le programme du RBRC
offre une alternative pratique à la mise des piles au Ni­Cd usées au rebut ou au ramassage d’ordures
municipal, ce qui pourrait être interdit dans votre
région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de
plus amples renseignements sur le recyclage des piles
au Ni-Cd et sur les restrictions ou interdictions de
mise au rebut qui s’appliquent à votre région ou
renvoyez vos piles à un Centre de Service
Skil/Bosch/Dremel pour recyclage. La participation de
Robert Bosch Tool Corporation à ce programme
s'insère dans le contexte de notre engagement à
préserver notre environnement et à conserver nos
ressources naturelles.”

PILES NICKEL-HYDRURE DE MÉTAL

Si le produit est équipé d'une pile nickel-hydrure de
métal, la pile peut être mise au rebut dans un flux de
déchets solides municipaux.

-21-

Symboles

A

0

A

A

0

A

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et
apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)
A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n

0

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

Vitesse à vide Vitesse de rotation, à vide

minute etc., par minute

une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant

ou continu
Construction classe II Désigne des outils construits avec double

isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.
Sceau Ni-Cad RBRC™ Désigne le programme de recyclage des piles

Ni-Cad.

Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.

Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.

Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.

Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.

-22-

Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.

Description fonctionnelle et spécifications

[51mm]

[38mm]

[25mm]

[25mm]

!

AVERTISSEMENT

Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les

accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Scie circulaire sans fil

FIG. 1

INTERRUPTEUR DE SÛRETÉ

ADAPTATEUR D'ORIFICE

POUSSIÈRES (Non compris,

disponible en accessoire)

LEVIER DE

LEVAGE DU

GARDE

INFÉRIEUR

GARDE

INFÉRIEUR

GARDE

SUPÉRIEUR

SEMELLE

POIGNÉE

AUXILIAIRE

GUIDE D’ALIGNEMENT

RÉGLABLE

SECTEUR GRADUÉ

DE BISEAU

BOUTON DE

REGLAGE DU

BISEAU

BLOC-PILES

BOUTON DE DÉ

BLOCAGE DE LA PILE

Outil

Numéro de modèle 5850
Tension nominale 18 V
Temps de Charge 1 hr

Bloc piles SB18A
Chargeur SC118

Amperaje nominal 120 V 60 Hz

ÉCHELLE DE

PROFONDEUR

LEVIER DE RÉGLAGE DE LA

PROFONDEUR

CLÉ DE LAME ET AIRE

DE RANGEMENT

Capacités maximales

Lame 184 mm
Moyeu de lame rond
Profondeur de coupe à 90° 62 mm
Profondeur de coupe à 45° 49 mm

REMARQUE : Pour spécifications de l'outil,
reportez-vous à la plaque signalétique de votre
outil.

-23-

Assemblage

MONTAGE DE LA LAME

!

AVERTISSEMENT

Débranchez le bloc-pile de

l'outil ou placez
l'interrupteur à la position de blocage ou d'arrêt
avant d'effectuer tout assemblage ou réglage ou de
changer les accessoires. Ces mesures de sécurité

préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.

1. Tournez le GOUJON DE LAME à l'aide de la clé
fournie en sens anti-horaire et retirez le GOUJON DE
LAME et la RONDELLE EXTÉRIEURE (Fig. 2). Si l'arbre
bouge en tentant de desserrer le goujon de lame,
frappez la clé en sens anti-horaire pour dégager le
GOUJON DE LAME.

2. Faites remonter le garde inférieur de la lame en le
laissant coulisser totalement à l’intérieur du capot.
Profitez-en pour vérifier l’état et le fonctionnement du
RESSORT DU GARDE INFÉRIEUR.

3. Assurez-vous que les dents de la scie et la flèche sur
la lame sont dirigées dans le même sens que la flèche
figurant sur le garde inférieur de la lame.

4. Glissez la lame dans la fente de la semelle et placez­la contre la RONDELLE INTÉRIEURE de l’arbre. Assurez­vous que le plus grand côté des rondelles INTÉRIEURE
et EXTÉRIEURE appuie carrément sur la lame.

5. Réinstallez la RONDELLE EXTÉRIEURE et serrez le
GOUJON DE LAME à la main. Pour bloquer l'arbre,
tenez la scie solidement par le protecteur supérieur avec
les dents de lame enfoncées dans un morceau de bois
de rebut et SERREZ LE GOUJON DE LAME DE 1/8 DE
TOUR (45°) À L'AIDE DE LA CLÉ FOURNIE.

N’utilisez pas de clés plus longues car vous risqueriez de
trop serrer le goujon.

EMBRAYAGE « VARI-TORQUE »

L’embrayage est assuré par la friction de la RONDELLE
EXTÉRIEURE sur la LAME et il permet à l’arbre de
continuer à tourner si la lame éprouve une résistance
excessive. Si le GOUJON DE LA LAME est correctement
serré (tel qu’il est expliqué à l’étape 5 du chapitre intitulé
Montage de la lame), la lame glissera sur son arbre
quand elle éprouve une résistance excessive, ce qui
réduit le risque de REBOND.

Il est possible qu’un seul et même réglage ne convienne
pas à tous les matériaux. En cas de glissement exagéré
de la lame, resserrez-en légèrement le goujon (moins de
1/8 de tour). LE SERRAGE EXCESSIF DU GOUJON DE
LA LAME REND LE DISPOSITIF DE DÉBRAYAGE ABSO­LUMENT INUTILE.

EXTRACTION DE POUSSIÈRE

(Non compris, disponible en accessoire)

Votre outil est équipé d'un adaptateur d'orifice
poussières pour extraction de la poussière et des
copeaux. Pour le fixer, poussez l'entretoise flexible sur la
petite extrémité de l'adaptateur d'orifice poussières et
poussez l'adaptateur dans l'orifice poussières. Pour
utiliser cette fonction, raccordez un flexible d'aspirateur
1 1/4 po standard (accessoire en option) à l'adaptateur
d'orifice poussières.

!

AVERTISSEMENT

Pour prévenir les

blessures, positionnez
toujours l'adaptateur d'orifice poussières et le flexible
d'aspirateur de manière à ce qu'ils ne gênent pas le
garde inférieur, ni la coupe à tous les réglages.

ADAPTATEUR D'ORIFICE

POUSSIÈRES (Non compris,

disponible en accessoire)

LEVIER DE LEVAGE DU

GARDE INFÉRIEUR

RONDELLE EXTÉRIEURE

Grand diamètre orienté

vers la lame

Serrer

GOUJON

DE LAME

Desserrer

ORIFICE

POUSSIÈRES

LAME

RONDELLE INTÉRIEURE

Grand diamètre orienté

vers la lame

-24-

RESSORT DU GARDE

INFÉRIEUR

ARBRE DE LA LAME

FIG. 2

GARDE

INFÉRIEUR

Consignes de fonctionnement

[51mm]

[38mm]

[25mm]

[25mm]

90º

RÉGLAGE DE LA PROFONDEUR DE COUPE

Débranchez le bloc-pile de l'outil. Desserrez le levier
de réglage de la profondeur qui se trouve entre le capot
et la poignée de la scie. Maintenez la semelle en place
d’une main et levez ou baissez la scie par la poignée de
l’autre main. Serrez le levier à la profondeur de coupe

désirée. Vérifiez si la profondeur est bien celle que vous
désirez (fig. 3).

Pour réduire le risque d’écaillage des bords de la pièce à
couper, la lame ne devrait pas dépasser de plus de la
longueur d’une dent au dos de la pièce (fig. 4).

FIG. 3

ÉCHELLE DE

PROFONDEUR

LEVIER DE

RÉGLAGE DE LA

PROFONDEUR

CLÉ DE LAME ET

AIRE DE

RANGEMENT

L’interrupteur de sûreté est conçu de manière à prévenir
les démarrages accidentels. Pour actionner l’interrupteur
de sûreté, appuyez sur le bouton de relâchement avec
botre pouce d’un côté ou de l’autre de la poignée afin de
déverrouiller, puis tirez la gâchette (fig. 5). Lorsque
la gâchette est relâchée, le bouton engage
automatiquement l’interrupteur de sûreté, et la gâchette
n’est plus en fonction (reportez-vous à « Interrupteur et
coupes générales » à la page 25).

FIG. 5

INTERRUPTEUR DE SÛRETÉ

BOUTON DE RELÂCHEMENT DE

L’INTERRUPTEUR DE SÛRETÉ

GÂCHETTE

FIG. 4

POUR ÉVITER L’ÉCAILLAGE DU BOIS, LA LAME

NE COIT PAS DÉPASSER DE PLUS DE LA

LONGUEUR D’UNE DENT AU DOS DE LA PIÈVR

VÉRIFICATION DE L’ANGLE DE COUPE 90°

Débranchez le bloc-pile de l'outil. Réglez la semelle à
la profondeur de coupe maximale. Desserrez le bouton
de réglage de la coupe en biseau, réglez-le à 0° sur le
secteur ; resserrez-le bouton et, à l’aide d’une équerre
verifiez si la lame forme exactement un angle de 90°
avec la surface plane du dessous de la semelle (fig. 6).
Si un réglage s’avère nécessaire, inclinez la semelle à
45°, serrez le bouton de réglage du biseau, et pliez la
« PATTE » à l’aide d’une clé réglable ou de pinces (fig. 7).

FIG. 6

FIG. 7

SEMELLE

RÉGLAGE DE LA COUPE EN BISEAU

Débranchez le bloc-pile de l'outil. L’angle formé par la
lame par rapport à la semelle peut être réglé jusqu’à 45
en desserrant le bouton de réglage de biseau à l’avant
de la scie. Réglez le bouton à l’angle désiré sur le
secteur gradué. Serrez ensuite le bouton de réglage de
biseau (fig. 8). En raison de l’engagement d’une plus
grande surface de la lame dans la pièce et la stabilité
réduite de la semelle, la lame risque de gripper. Suivez
la ligne de coupe, la semelle de la scie bien d’aplomb
sur la pièce.

LAME

°

-25-

FIG. 8

BOUTON DE

REGLAGE DU

BISEAU

PATTE

SECTEUR GRADUÉ

BOUTON DE

REGLAGE DU

BISEAU

Dans le cas d’une coupe droite à 90°, vous pouvez vous

45º 0º

GUIDE D’ALIGNEMENT RÉGLABLE

guider sur le côté gauche ou droit de l’encoche pratiquée
dans la semelle. Pour les coupes en biseau de 45°,
guidez-vous sur le côté droit (fig. 9). Le guide peut être
réglé en fonction des différentes épaisseurs de lame
pour le côté de lame que l’utilisateur préfère pour la ligne
de coupe.

FIXATION : Débranchez le bloc-pile de l'outil. Alignez
le trou du guide d'alignement réglable sur le trou de la
semelle et fixez à l'aide de la vis fournie.

RÉGLAGE : Desserrez, sans toutefois enlever, le vis de
réglage suffisamment pour que le guide puisse bouger

librement. Posez une règle à plat sur le côté préféré de la
lame, en alignant le bord de la règle aussi bien que le
bord du guide là où est située la marque de 0°.

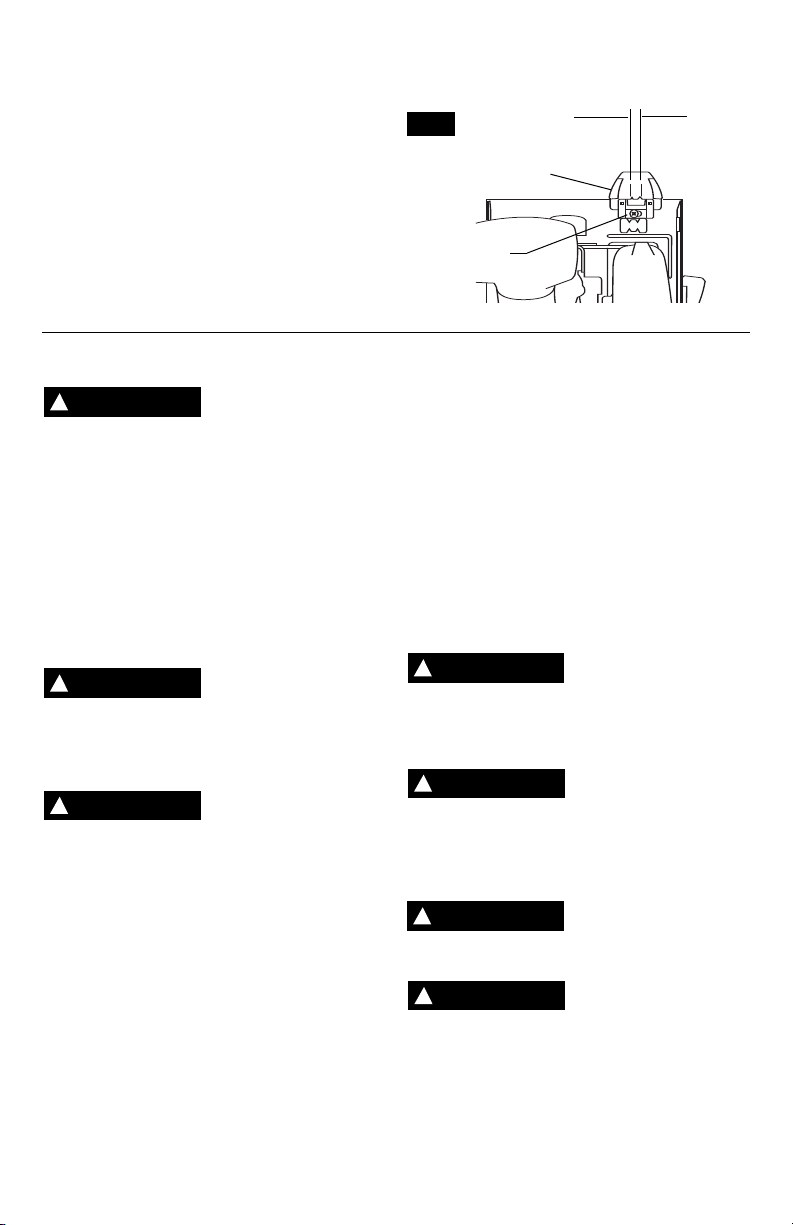

FIG. 9

GUIDE D’ALIGNEMENT

VIS DE RÉGLAGE

DU GUIDE

COUPE EN

BISEAU DE 45°

RÉGLABLE

COUPE

VERTICALE À

90°

INTERRUPTEUR

!

AVERTISSEMENT

couple du moteur risque de le renverser.
Appuyez sur la gâchette pour mettre l’outil en marche ;

relâchez-la pour l’arrêter. La gâchette retourne
automatiquement à la position d’arrêt.

La scie devrait tourner à plein régime AVANT de
commencer à scier et elle ne devrait être arrêtée
qu’APRÈS avoir terminé la coupe. Pour prolonger la
durée utile de l’interrupteur, évitez de mettre le moteur
en marche et de l’arrêter en sciant.

Tenez toujours la poignée de la scie d'une main et la
poignée auxiliaire ou le logement de l'autre main.

!

AVERTISSEMENT

mouvement de la garde inférieure.

Serrez-la fermement et actionnez l’interrupteur
énergiquement. Ne forcez jamais la scie outre mesure.
Exercez une pression modérée et soutenue.

!

AVERTISSEMENT

gâchette, souvenez-vous que la lame ralentit et qu’il
lui faut un certain temps pour s’arrêter complètement.
Évitez que la scie ne vienne frôler votre jambe ou votre
côté car, étant donné qu’il est rétractible, le garde
inférieur de la lame risquerait de s’agripper à vos
vêtements et d’exposer la lame. Sachez qu’une partie
de la lame est exposée en permanence à l’endroit où
finissent le capot et le garde inférieur de la lame.

Pour recommencer à scier, suivant un arrêt, appuyez sur
la gâchette et attendez que la lame ait atteint son régime
maximal avant de rentrer lentement dans la pièce.

Lors de coupes en travers, les fibres du bois ont
tendance à se déchiqueter et à se soulever. Vous pouvez
minimiser le problème en avançant lentement la scie.
Pour réaliser une coupe nette, il est recommandé
d’utiliser une lame pour coupe en travers ou à onglets.

COUPES RÉGULIERES

À la mise en marche, tenez
l’outil à deux mains. Le

Assurez-vous que vos
mains ne gênent pas le

Après avoir terminé une
coupe et relâché la

SCIAGE DES MATÉRIAUX DE

Il n’est pas recommandé d’utiliser uniquement ou
régulièrement cet outil pour la coupe des métaux ou des
matériaux de maçonnerie à l’aide de disques abrasifs. Si
vous employez votre scie pour couper ces matériaux,
équipez-la du disque approprié.

Pour la coupe de matériaux de maçonnerie, ne dépassez
pas une profondeur de plus de 6 mm (1/4"). Faites
plusieurs passes successives pour atteindre la
profondeur désirée. Avancez la scie en exerçant une
pression modérée. Ne surchargez pas le moteur outre
mesure. Débranchez le bloc-pile de l'outil et chassez
fréquemment la poussière des orifices d’aération. La
coupe dans les métaux s’effectue à profondeur entière.

assurer que le capot inférieur revient rapidement en
place. Il se peut que le capot inférieur revienne

mollement lorsqu’on coupe des matériaux de
maçonnerie.

sûre maximale de fonctionnement supérieure à la
vitesse à vide marquée sur la plaque signalétique de
l'outil. Les meules qui fonctionnent à une vitesse

supérieure à la vitesse prévue peuvent voler en éclats et
causer des blessures.

matériaux inflammables. Les étincelles qu’elle produit
risque de les enflammer.

les meules à diamant par voie humide. L'utilisation
d'eau ou d'autres agents liquides de refroidissement
avec cette machine peut provoquer une électrocution ou
des chocs. L'utilisation de meules à diamant par voie
sèche est acceptable.

MAÇONNERIE ET DES MÉTAUX

!

AVERTISSEMENT

!

AVERTISSEMENT

!

AVERTISSEMENT

!

AVERTISSEMENT

Nettoyez les capots

fréquemment pour vous

Les meules de tronçonnage

doivent avoir une vitesse

Ne pas utiliser la meule à

tronçonner à proximité de

Cette machine n'est pas

destinée à être utilisée avec

-

26-

Débranchez le bloc-pile de l'outil avant de procéder

COUPES EN GUICHET

aux réglages. Réglez la lame à la profondeur
correspondant à l’épaisseur du matériau à tailler.
Inclinez la scie vers l’avant en alignant l’encoche-guide
sur la ligne de coupe. Relevez le garde inférieur de la
lame, au moyen du levier de levage, et tenez la scie par
ses poignées avant et arrière (fig. 10).
La lame touchant presque à la pièce à tailler, mettez le
moteur en marche. Abaissez graduellement l’arrière de la
scie en utilisant l’extrémité avant de la semelle comme
point d’appui. AVERTISSEMENT : Aussitôt que la lame

commence à trancher le matériau, relâchez le garde
inférieur immédiatement. Dès que la semelle repose

bien à plat sur la surface que vous coupez, continuez la
coupe en poussant la scie vers l’avant jusqu’à la fin de la
ligne. AVERTISSEMENT : Attendez l’arrêt complet de

la lame avant de retirer la scie du trait que vous venez
de tailler dans le matériau. De même, ne ramenez
jamais la scie vers l’arrière, car la lame peut sortir du
matériau risquant de provoquer un REBOND. Soulevez

la scie et tournez-la en sens opposé pour achever
normalement la coupe dans l’autre sens. Si les coins de
votre coupe en guichet ne sont pas complètement taillés,
finissez-les à la scie sauteuse ou à l’égoïne.

Les grandes feuilles et les longs panneaux fléchissent ou

COUPE DE GRANDES FEUILLES

plient, selon la façon dont ils sont soutenus. Si vous
essayez de les couper sans les avoir mise au niveau et
soutenus par des supports au préalable, la lame aura
tendance à gripper provoquant des REBONDS et la
surcharge du moteur (fig. 11).

Placez le panneau ou la planche sur des supports situés à
proximité de la ligne de coupe, comme l’indique la fig. 12.
Assurez-vous que la profondeur de coupe est réglée de
manière à ce que la lame ne traverse que la feuille ou la
planche à couper, sans faire d’entailles dans la table de
travail ou l’établi. Les deux-par-quatre utilisés pour
soulever et soutenir la pièce devraient reposer à plat entre
celle-ci et la table ou l’établi. Ne placez jamais les deux­par-quatre sur leurs côtés plus étroits car cet arrangement
manquerait de stabilité. Si la feuille ou le panneau est plus
grand que la table ou l’établi, placez-le sur des deux-par­quatre sur le plancher et assujettissez-le.

FIG. 11

MAUVAISE

MANIÈRE

FIG. 10

SEMELLE

LEVIER DE

LEVAGE DU

GARDE

INFÉRIEUR

ENCOCHE-

GUIDE

COUPES DE REFENTE

La lame universelle fournie avec la scie convient tant
pour les coupes en travers que pour les coupes de
refente. La refente est la coupe en long, en sens du grain
du bois. Les coupes de refente sont faciles à exécuter
avec un guide de refente (fig. 13). Le guide de refente
(non livré avec la scie) est disponible moyennant
supplément de prix. Pour fixer le guide, insérez le guide
à travers les fentes pratiquées dans la semelle jusqu'à la
largeur désirée, comme illustré, et fixez à l'aide de
l'écrou à oreilles (non livré avec la scie).

ÉCROU À

OREILLES

GUIDE DE

REFENTE

FIG. 13

LARGEUR

DE COUPE

DÉSIRÉE

FIG. 12

BONNE

MANIÈRE

UTILISATION D’UNE PLANCHE

COMME GUIDE DE REFENTE

Si vous devez exécuter une coupe de refente sur de
grandes feuilles, il est possible que le guide de refente ne
soit pas assez long pour permettre d’exécuter une coupe
à la largeur désirée. Dans ce cas, une planche bien droite
de 25 mm d’épaisseur fixée à la feuille au moyen de
serres ou de clous peut servir de guide (fig. 14). Faites
glisser le côté droit de la semelle contre la planche.

FIG. 14

LIGNE DE COUPE

DÉSIRÉE

PLANCHE DE

BOIS EN
TANT QUE
GUIDE DE

REFENTE

-27-

TÉMOIN D’ÉTAT DE CHARGE DE LA PILE

La pile est munie d’un témoin d’état de charge qui
indique son état de charge pendant l’utilisation
(Fig. 15).

En appuyant sur le bouton, on peut également
contrôler l’état de charge de la pile quand celle-ci se
trouve hors de l’outil ou quand l’outil est à l’arrêt.

• • • Quand les trois témoins sont allumés, ceci
indique que le bloc-piles est à pleine charge.

DÉPOSE ET REPOSE DU BLOC-PILES

Enlevez le bloc-piles de l’outil en appuyant sur le
bouton de déblocage de la pile puis en laissant cette
dernière glisser hors de l’embase de la poignée

CHARGEMENT DU BLOC-PILES (CHARGEUR RAPIDE)

Branchez le chargeur sur une prise murale ordinaire
puis glissez le bloc-piles sur le chargeur (Fig. 15).

Le témoin vert du chargeur commencera à
CLIGNOTER, ce qui indique que la pile reçoit une
charge rapide. La charge rapide s'arrêtera
automatiquement lorsque le bloc-pile est à pleine
charge.

Le témoin CESSE DE CLIGNOTER (et s'allume en vert
continu) au terme de la charge rapide.

Lorsque vous commencez le processus de charge du

• • Quand deux témoins seulement sont allumés, ceci
indique que le bloc-piles est partiellement chargé.

• Quand un seul témoin est allumé, ceci indique que la
charge du bloc-piles est faible.

Si aucun des témoins n’est allumé, ceci indique que le
bloc-piles est complètement déchargé.

(Fig. 1). Pour remettre le bloc dans l’outil, glissez-le
dans l’ouverture jusqu’à ce qu’il se verrouille en place.

bloc-pile, un témoin vert continu pourrait également
signifier que le bloc-pile est trop chaud ou trop froid.

Le témoin a pour but d'indiquer que le bloc-pile est en
charge rapide. Il n'indique pas le point exact de pleine
charge. Le témoin cessera de clignoter en moins de
temp si le bloc-pile n'était pas entièrement déchargé.

Lorsque le bloc-pile est entièrement chargé,
débranchez le chargeur (à moins que vous ne chargiez
un autre bloc-pile) et réinsérez le bloc-pile dans la
poignée de l'outil.

BOUTON

BOUTON DE DÉ

BLOCAGE DE LA PILE

TÉMOINS D’ÉTAT DE

CHARGE

FIG. 15

-28-

BLOC-PILES

TÉMON

LUMINEUX

CHARGEUR

REMARQUES IMPORTANTES CONCERNANT LA CHARGE

1. Lors des premiers cycles de charge, le bloc-piles
neuf n’absorbe que 80 % de sa capacité maximale.
Par la suite, cependant, les piles se chargeront à
pleine capacité.

2. De même, le chargeur n’est destiné qu’à la charge
rapide des bloc-piles dont la température se situe
entre 4°C (40°F) et 41°C (105°F).

3. Une diminution marquée de la réserve énergétique
entre les charges peut signaler l’épuisement du bloc­piles et le besoin d’un remplacement.

4. Si vous prévoyez de longues périodes (à savoir, un
mois ou plus) de non-utilisation de votre outil, il est
préférable d'utiliser votre outil jusqu'à ce que sa pile
soit entièrement déchargée avant de remiser votre
bloc-pile. Après une longue période de remisage, la
capacité sera réduite à la première recharge. La
capacité normale sera rétablie en deux ou trois cycles
de charge/décharge. N'oubliez pas de débrancher le
chargeur durant la période de remisage.

5. Si le bloc-piles ne se charge pas normale-ment :
a. Vérifiez la présence de courant à la prise en y

branchant un autre appareil électrique.

b. Vérifiez si la prise n’est pas raccordée con-

jointement à un interrupteur qui servirait à éteindre
les lumières.

c. Vérifiez la propreté des bornes du bloc-piles. Au

besoin, nettoyez avec un tampon en coton.

d. Si vous n’arrivez toujours pas à obtenir la

charge satisfaisante, confiez l’outil, le bloc-piles et le
chargeur à votre centre d’entretien Skil habituel. Voir
les noms et adresses des centres d’entretien sous la
rubrique « Outils électriques» dans les pages jaunes
de l’annuaire de téléphone.

Remarque : L’utilisation de chargeurs ou de bloc­piles non vendus par Skil annule la garantie.

-29-

Montage du chargeur

MONTAGE DU CHARGEUR À UNE

SURFACE VERTICALE

Pour être encore plus pratique, votre chargeur a été
conçu pour être utilisé sur une surface horizontale
plate ou monté sur une surface verticale. La partie
supérieure de la pince de montage sert également au
rangement des embouts.

1. Choisissez un endroit suffisamment près d’une prise
électrique pour que le cordon puisse l’atteindre. Essayez
de trouver un poteau ou autre support.

2. À l’aide d’un crayon de bois, faites deux marques sur
la surface, à la verticale l’une de l’autre et distantes
d’environ 3/4 po.

3. Fixez la pince de montage à la surface verticale à
l’aide de deux vis à tête ronde No 8 (Fig. 16).

4. Enlevez le bloc-piles du chargeur avant de fixer ce
dernier.

5. Enfoncez la poignée du chargeur dans la pince de
montage en position horizontale (Fig. 17).

6. Abaissez doucement le chargeur pour l’amener à la
verticale bien à plat contre la surface de montage, ce qui
lui permettra de se bloquer dans la pince de montage
(Fig. 18)

7. Pour enlever le chargeur quand on le souhaite,
relevez-le, amenez-le à la position horizontale pour le
débloquer puis enlevez-le de la pince de montage
(Fig. 18).

8. Pour charger le bloc-piles, il suffit de le glisser sur le
chargeur (Fig. 19).

FIG. 16 FIG. 17

SURFACE

VERTICALE

VIS À BOIS À TÊTE

RONDE No 8

PINCE DE

MONTAGE

COMPARTIMENT DE

RANGEMENT DES EMBOUTS

CHARGEUR

PINCE DE

MONTAGE

FIG. 18

POUR

DÉBLOQUER

POUR

BLOQUER

FIG. 19

BLOC-PILES

CHARGEUR

-30-

Maintenance

Entretien

!

AVERTISSEMENT

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR
L’UTILISATEUR. L’entretien préventif exécuté par
des personnes non autorisés peut entraîner un
positionnement erroné des composants et des fils
internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention
d’entretien sur l’outil à un centre de service-usine Skil
ou à un centre de service après-vente Skil agréé.
TECHNICIENS : Débranchez l’outil et/ou le chargeur de
la source de courant avant d’entretenir.

Faire attention aux blocs-piles qui approchent la fin
de leur vie. Si vous remarquez une diminution dans les

performances de votre outil ou une durée de
fonctionnement réduite de manière significative entre
charges, il est temps de remplacer le bloc-piles. S’il
n’est pas remplacé, il se peut qu’il endommage le
chargeur ou que l’outil fonctionne incorrectement.

Les piles doivent être déchargées avant de les
entreposer pour une longue durée. Les blocs-piles

durent plus longtemps et se rechargent mieux quand ils
sont rangés déchargés. Rappelez-vous qu’il faut
complètement recharger les blocs-piles avant toute
utilisation survenant après un stockage prolongé.

GRAISSAGE DE L’OUTIL

Votre outil Skil a été graissé de manière appropriée et il
est prêt à l’usage.

IL N’EXISTE À
L’INTÉRIEUR AUCUNE

PILES

Le moteur de votre outil a été conçu pour de

MOTEURS C.C.

nombreuses heures d’utilisation fiable. Pour maintenir
l’efficacité maximale du moteur, nous recommandons
de l’examiner tous les six mois. Seul un moteur de
remplacement Skil authentique, conçu spécialement
pour votre outil, doit être utilisé.

ROULEMENTS

Les roulements qui deviennent bruyants (en raison
d’une charge importante ou de la coupe de matériaux
très abrasifs) doivent être remplacés immédiatement
pour éviter la surchauffe et les défaillances du moteur.

Nettoyage

!

AVERTISSEMENT

et/ou le chargeur de la source de courant avant de
nettoyer. La façon la plus efficace de nettoyer l’outil est
à l’aide d’air sec comprimé. Portez toujours des
lunettes de sécurité en nettoyant les outils à l’air
comprimé.

Gardez les prises d’air et les interrupteurs propres et
libres de débris. N’essayez pas de les nettoyer en
introduisant des objets pointus dans leurs ouvertures.

!

MISE EN GARDE

dont la gazoline, le tétrachlorure de carbone, les
nettoyeurs chlorés, l’ammoniaque et les détergents
ménagers contenant de l’ammoniaque peuvent
abîmer les pièces en plastique.

Pour éviter les accidents,
débranchez toujours l’outil

Certains produits de
nettoyage et dissolvants

Accessoires

!

AVERTISSEMENT

devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

Si un cordon de rallonge
s'avère nécessaire, vous

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité

nominale

de l’outil

3-6
6-8

8-10
10-12
12-16

Calibre A.W.G.

Longueur en pieds

25 50 100 150 15 30 60 120

16 14 0,75 0,75 1,5 2,5

16

18
18
18
16
14

14 12 0,75 1,0 2,5 4,0

16
16
16
12

12

14

12

14

—

—

-31-

Calibre en mm

Longueur en mètres

0,75 1,0 2,5 4,0

1,0 2,5 4,0 —
——— —

2

Normas generales de seguridad

para todas las herramientas accionadas por baterías

!

ADVERTENCIA

Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios y/o lesiones

personales graves.

CONSERVE ESTAS INSTRUCCIONES

Area de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las mesas desordenadas y las áreas oscuras invitan a
que se produzcan accidentes.

No utilice herramientas mecánicas en atmósferas
explosivas, tales como las existentes en presencia de
líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas y éstas
pueden dar lugar a la ignición del polvo o los vapores.

Mantenga a las personas que se encuentren
presentes, a los niños y a los visitantes alejados al
utilizar una herramienta mecánica. Las distracciones

pueden hacer que usted pierda el control.

Seguridad eléctrica

Una herramienta accionada por baterías que tenga
baterías integradas o un paquete de baterías
separado se debe recargar solamente con el
cargador especificado para la batería. Un cargador

que puede ser adecuado para un tipo de batería
puede crear un peligro de incendio cuando se usa con
otra batería.

Utilice la herramienta accionada por baterías
solamente con el paquete de baterías designado
específicamente. El uso de cualquier otra batería

puede crear un peligro de incendio.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una herramienta
mecánica. No use la herramienta cuando esté
cansado o se encuentre bajo la influencia de drogas,
alcohol o medicamentos. Un momento de distracción

al utilizar herramientas mecánicas puede dar lugar a
lesiones personales graves.

Vístase adecuadamente. No se ponga ropa holgada
ni joyas. Sujétese el pelo. Mantenga el pelo, la ropa
y los guantes alejados de las piezas móviles. La ropa

holgada, las joyas o el pelo largo pueden quedar
atrapados en las piezas móviles.

Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición fijada o de apagado
antes de introducir el paquete de baterías. Llevar

herramientas con el dedo en el interruptor o
introducir el paquete de baterías en una herramienta
con el interruptor en la posición de encendido invita a

que se produzcan accidentes.

Quite las llaves de ajuste o de tuerca antes de
encender la herramienta. Una llave de ajuste o de

tuerca que se deje puesta en una pieza giratoria de la
herramienta puede ocasionar lesiones personales.

No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio adecuados en todo
momento. El apoyo de los pies y el equilibrio

adecuados permiten un mejor control de la herramienta
en situaciones inesperadas.

Utilice equipo de seguridad. Use siempre protección
de los ojos. Se debe utilizar una máscara antipolvo,

zapatos de seguridad antideslizantes, casco o
protección de los oídos según lo requieran las
condiciones.

Utilización y cuidado de las herramientas

Utilice abrazaderas u otro modo práctico de fijar y
soportar la pieza de trabajo a una plataforma estable.

La sujeción de la pieza de trabajo con la mano o contra
el cuerpo resulta inestable y puede ocasionar pérdida de
control.

No fuerce la herramienta. Use la herramienta
correcta para la aplicación que desea. La herramienta

correcta hará el trabajo mejor y con más seguridad a la
capacidad nominal para la que está diseñada.

No utilice esta herramienta si el interruptor no la
enciende o apaga. Una herramienta que no se

puede controlar con el interruptor es peligrosa y se
debe reparar.

Desconecte el paquete de baterías de la
herramienta o ponga el interruptor en la posición
fijada o de apagado antes de hacer cualquier
ajuste, cambiar accesorios o guardar la
herramienta. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la
herramienta accidentalmente.

Guarde las herramientas que no esté usando fuera
del alcance de los niños y otras personas no
capacitadas. Las herramientas son peligrosas en las

manos de los usuarios no capacitados.

Cuando no se esté utilizando el paquete de
baterías, manténgalo alejado de otros objetos
metálicos como: sujetapapeles, monedas, llaves,
clavos, tornillos u otros objetos metálicos

-32-

pequeños que pueden hacer una conexión de un
terminal con otro. El cortocircuito de los terminales

de las baterías puede causar chispas, quemaduras o
un incendio.

Mantenga las herramientas con cuidado. Conserve
las herramientas de corte afiladas y limpias. Las

herramientas mantenidas adecuadamente, con bordes
de corte afilados, tienen menos probabilidades de
atascarse y son más fáciles de controlar.

Compruebe la desalineación o el atasco de las piezas
móviles, la ruptura de piezas y cualquier otra
situación que pueda afectar el funcionamiento de las
herramientas. Si la herramienta está dañada, haga
que realicen un servicio de ajustes y reparaciones a
la herramienta antes de usarla. Muchos accidentes

son causados por herramientas mantenidas
deficientemente.

Utilice únicamente accesorios que estén
recomendados por el fabricante de su modelo. Los

Normas de seguridad para sierras circulares

accesorios que pueden ser adecuados para una
herramienta pueden volverse peligrosos cuando se
utilizan en otra herramienta.

Servicio

El servicio de ajustes y reparaciones de una
herramienta debe ser realizado únicamente por
personal de reparaciones competente. El servicio o

mantenimiento realizado por personal no competente
podría ocasionar un peligro de que se produzcan
lesiones.

Al realizar servicio de ajustes y reparaciones de una
herramienta, utilice únicamente piezas de repuesto
idénticas. Siga las instrucciones que aparecen en la
sección Mantenimiento de este manual. El uso de

piezas no autorizadas o el incumplimiento de las
instrucciones de Mantenimiento puede ocasionar un
peligro de que se produzcan sacudidas eléctricas o
lesiones.

!

PELIGRO

Mantenga la segunda mano en el mango auxiliar o en
la caja del motor. Si las dos manos están sujetando la

sierra, la hoja no puede cortarlas. Sujete la sierra
firmemente para evitar la pérdida de control. Las figuras
que aparecen en este manual ilustran la manera típica de
sujetar la sierra con las manos. NUNCA ponga la mano
detrás de la hoja de sierra, ya que el retroceso podría
hacer que la sierra salte hacia atrás sobre la mano.

Mantenga el cuerpo situado en cualquiera de los lados
de la hoja de sierra, pero no en línea con la hoja de
sierra. El RETROCESO podría hacer que la sierra saltara

hacia atrás. (Vea "Causas del retroceso y su prevención
por el operador".)

No ponga la mano debajo de la pieza de trabajo. El
protector no puede protegerle de la hoja debajo de la
pieza de trabajo. No intente retirar el material cortado

cuando la hoja se está moviendo.

Compruebe si el protector inferior cierra correctamente
antes de cada uso. No haga funcionar la sierra si el
protector inferior no se mueve libremente y no se cierra
instantáneamente. Nunca fije con abrazaderas ni ate
el protector inferior en la posición abierta. Si la sierra

se cae accidentalmente, es posible que el protector
inferior se doble. Suba el protector inferior únicamente
con la palanca de elevación del protector inferior y
asegúrese de que se mueva libremente y de que no toque
la hoja ni ninguna otra pieza en todos los ángulos y
profundidades de corte.

Mantenga las manos alejadas del
área de corte y de la hoja.

Compruebe el funcionamiento del resorte del protector
inferior. Si el protector y el resorte no funcionan
correctamente, se deben ajustar o reparar antes de
usar la sierra. El protector inferior puede funcionar con

dificultad debido a que haya piezas dañadas o a la
presencia de depósitos gomosos o una acumulación de
residuos. Desconecte el paquete de baterías de la

herramienta. Periódicamente quite la hoja, limpie con
queroseno los protectores superior e inferior y el área
central y séquelos con un trapo o límpielos con chorro de
aire comprimido.

El protector inferior se debe retraer manualmente sólo
para hacer cortes especiales tales como "cortes de
bolsillo" y "cortes compuestos". Suba el protector
inferior usando la palanca de elevación del protector
inferior. En cuanto la hoja entre en el material, se debe
soltar el protector inferior. Para todas las demás

operaciones de aserrado, el protector inferior debe
funcionar automáticamente.

Asegúrese siempre de que el protector inferior esté
cubriendo la hoja antes de dejar la sierra en un banco
o en el piso. Si la hoja no tiene protección y gira por

inercia hasta detenerse, hará que la sierra se mueva hacia
atrás, cortando todo lo que encuentre a su paso. Sepa el
tiempo que debe transcurrir para que la hoja se detenga
después de soltar el interruptor.

NUNCA tenga en las manos ni apoye en la pierna la
pieza que se está cortando. Es importante apoyar la

pieza de trabajo adecuadamente para minimizar la
exposición del cuerpo, el atasco de la hoja y la pérdida de
control.

-33-

Sujete la herramienta por las superficies de agarre
aisladas al realizar una operación en la que la
herramienta de corte pueda entrar en contacto con
cables ocultos. El contacto con un cablel con corriente

también hará que las partes metálicas al descubierto de la
herramienta lleven corriente y causará descargas
eléctricas al operador.

Al cortar al hilo, utilice siempre un tope-guía para
cortar al hilo o una guía de borde recto. Esto aumenta

la precisión del corte y reduce las posibilidades de que la
hoja se atasque.

Utilice siempre hojas con agujeros de eje
portaherramienta de tamaño y forma correctos
(diamante frente a redondo). Las hojas que no

coincidan con las piezas de montaje de la sierra girarán
excéntricamente, causando pérdida de control, y no
permitirán el acoplamiento apropiado de par motor
variable.

Nunca utilice arandelas o pernos de hoja dañados o
incorrectos. Las arandelas y el perno de la hoja se

diseñaron especialmente para la sierra con objeto de
lograr un rendimiento óptimo y un funcionamiento con
seguridad. Las arandelas y el perno de la hoja de la sierra

se han diseñado para funcionar como un "EMBRAGUE DE
PAR MOTOR VARIABLE". Entienda el funcionamiento y
las posiciones del EMBRAGUE DE PAR MOTOR
VARIABLE, porque el ajuste correcto del EMBRAGUE,
combinado con un manejo firme de la sierra, le permitirá
controlar el RETROCESO.

No tenga la sierra en marcha mientras la lleva a su
lado. El protector inferior se puede abrir al entrar en
contacto con su ropa. El contacto accidental con la hoja

de sierra que gira podría ocasionar lesiones personales
graves.

Según el uso, es posible que el interruptor no dure toda
la vida de la sierra. Si el interruptor falla en la posición
"OFF" (apagado), puede que la sierra no arranque. Si

cualquiera de estas dos cosas sucede, saque
inmediatamente el paquete de baterías de la sierra y no
utilice la sierra hasta que haya sido reparada.

Esta sierra circular no se debe montar en una mesa
para convertirla en una sierra de mesa. Las sierras

circulares no están diseñadas ni concebidas para usarse
como sierras de mesa.

CAUSAS DEL RETROCESO Y SU PREVENCION

POR EL OPERADOR:

El retroceso es una reacción repentina al pellizcamiento,
atasco o desalineación de la hoja de sierra que hace que
una sierra descontrolada se eleve y salga de la pieza de
trabajo en dirección al operador.

Cuando la hoja se pellizca o se atasca fuertemente al
estrecharse la separación de corte, la hoja se detiene y la
reacción del motor impulsa la unidad rápidamente hacia
atrás en dirección al operador.

Si la hoja se tuerce o se desalinea en el corte, los dientes
del filo trasero de la hoja pueden penetrar en la superficie
superior de la madera, haciendo que la hoja se salga de

la separación de corte y salte hacia atrás en dirección al
operador.

El retroceso es el resultado del uso incorrecto de la
herramienta y/o de procedimientos o condiciones de
funcionamiento incorrectos y se puede evitar tomando
las precauciones adecuadas que se indican a
continuación:

RETROCESO

Mantenga un agarre firme de la sierra con las dos
manos y sitúe el cuerpo y el brazo de modo que pueda
resistir las fuerzas de RETROCESO. El operador puede

controlar las fuerzas de RETROCESO si se toman
precauciones adecuadas.

Cuando la hoja se atasque o cuando se interrumpa un
corte por cualquier razón, suelte el gatillo y sujete la
sierra en posición inmóvil en el material hasta que la
hoja se detenga por completo. Nunca intente retirar la
sierra de la pieza de trabajo ni tirar de la sierra hacia
atrás mientras la hoja está en movimiento o de lo
contrario se podrá producir RETROCESO. Investigue y

tome medidas correctoras para eliminar la causa del
atasco de la hoja. La madera mojada, la madera verde y

la madera tratada a presión requieren atención especial
durante la operación de corte para prevenir el
RETROCESO. Evite cortar clavos. Inspeccione la madera
para ver si tiene clavos y quítelos todos antes de cortar.

Al volver a arrancar una sierra en una pieza de trabajo,
centre la hoja de sierra en la separación de corte y
compruebe que los dientes de la sierra no estén
encajados en el material. Si la hoja de sierra se atasca,

es posible que se desplace hacia arriba o que se produzca
RETROCESO respecto a la pieza de trabajo al volver a
arrancar la sierra.

Soporte los paneles grandes para minimizar el riesgo
de que se produzcan pellizcamiento de la hoja y
RETROCESO. Los paneles grandes tienden a combarse

bajo su propio peso. Se deben colocar soportes bajo el
panel a ambos lados, cerca de la línea de corte y cerca del
borde del panel. Vea "Corte de planchas grandes" en este

manual.

No utilice una broca desafilada o dañada. Las hojas
desafiladas o ajustadas incorrectamente producen una
separación de corte estrecha, causando fricción excesiva,
atasco de la hoja y RETROCESO.

-34-

Las pomos de fijación de profundidad de la hoja y de
ajuste de inclinación de la hoja deben estar apretadas
y fijas antes de hacer el corte. Si el ajuste de la hoja

cambia mientras se está haciendo un corte, puede causar
atasco y RETROCESO. La utilización de la sierra con una

profundidad de corte excesiva aumenta la carga a la que
se somete la unidad y la susceptibilidad de la hoja a
torcerse en la separación de corte. También aumenta el
área de la superficie de la hoja que puede experimentar
pellizcamiento en situaciones en las que la separación de
corte se estreche.

Tenga precaución especial al hacer un "corte de
bolsillo" en paredes existentes o en otras áreas ciegas.

La hoja que sobresale puede cortar objetos que pueden
causar RETROCESO.

!

ADVERTENCIA

taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe

Cierto polvo generado por el
lijado, aserrado, amolado y

Batería/cargador

Antes de utilizar el cargador de baterías, lea todas
las instrucciones e indicaciones de precaución que
se encuentran en (1) el cargador de baterías, (2) el
paquete de baterías y (3) el producto que utiliza
baterías.

Utilice solamente el cargador que acompañaba al el
producto o un reemplazo directo según se indica en
el catálogo o en este manual. No sustituirlo por

ningún otro cargador. Utilice únicamente cargadores
aprobados Skil con su producto. Consulte Descripción
funcional y especificaciones.

No desarme el cargador ni lo haga funcionar si ha
recibido un golpe brusco, se ha caído o se ha
dañado de cualquier modo. Cambie el cordón o los
enchufes dañados inmediatamente. El reensamblaje

incorrecto o los daños pueden ocasionar sacudidas
eléctricas o incendio.

No recargue la batería en un entorno húmedo o
mojado. No exponga el cargador a lluvia ni nieve.
Si la caja de baterías está agrietada o dañada de
algún otro modo, no la introduzca en el cargador.

Se puede producir un cortocircuito de las baterías o
un incendio.

Cargue únicamente baterías recargables aprobadas
Skil. Consulte Descripción funcional y

especificaciones. Otros tipos de baterías pueden
reventar causando lesiones personales y daños.

Cargue el paquete de baterías a temperaturas
superiores a +40 grados F (4 grados C) e inferiores
a +105 grados F (41 grados C). Guarde la

que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.

herramienta y el paquete de baterías en lugares
donde las temperaturas no bajen de 40 grados F (4
grados C) ni suban de 120 grados F (49 grados C).
Deje que el paquete de baterías vuelva a estar a
temperatura ambiente antes de intentar cargar.

Esto es importante para evitar daños graves a los
elementos de la batería.

Se puede producir un escape del líquido de las
baterías bajo condiciones extremas de uso o de
temperatura. Evite el contacto con la piel y los
ojos. El líquido de la batería es cáustico y podría

causar quemaduras químicas en los tejidos. Si el
líquido entra en contacto con la piel, lávela
rápidamente con agua y jabón y luego con jugo de
limón o vinagre. Si el líquido entra en contacto con
los ojos, enjuáguelos con agua durante un mínimo de
10 minutos y obtenga atención médica.

Ponga el cargador sobre superficies planas
ininflamables y alejado de materiales inflamables
cuando recargue el paquete de baterías. El

cargador y el paquete de baterías se calientan durante
el proceso de carga. Las alfombras y otras
superficies termoaislantes bloquean la circulación
adecuada de aire, lo cual puede causar
sobrecalentamiento del cargador y del paquete de
baterías. Si observa humo o que la carcasa se está
derritiendo, desenchufe inmediatamente el cargador y
no utilice el paquete de baterías ni el cargador.

El uso de un accesorio no recomendado ni vendido
por Skil puede constituir un peligro de incendio,
sacudidas eléctricas o lesiones a las personas.

-35-

Cuidado de las baterías

!

ADVERTENCIA

manténgalas alejadas de objetos metálicos. Por

ejemplo, para evitar que las terminales hagan corto­circuito, NO ponga las baterías en una caja de

Cuando las baterías no están en
la herramienta o en el cargador,

Eliminación de las baterías

!

ADVERTENCIA

ponentes que sobresalen de las terminales de la
batería. Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja las terminales que están al
descubierto con cinta adhesiva aislante gruesa para
prevenir cortocircuitos.

Si este producto está equipado con una batería de
níquel-cadmio, dicha batería debe recogerse,
reciclarse o eliminarse de manera segura para el
medio ambiente.

recoger y reciclar estas baterías al final de su vida útil,

BATERÍAS DE NIQUEL-CADMIO

No intente desarmar la batería
ni quitar ninguno de los com-

“El sello de reciclaje de baterías
RBRC certificado por la EPA que se
encuentra en la batería de níquel­cadmio (Ni-Cd) indica que Robert
Bosch Tool Corporation está
participando voluntariamente en un
programa de la industria para

herramientas o en un bolsillo con clavos, tornillos,
llaves, etc. Se pueden producir un incendio o lesiones.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS
EXPONGA AL CALOR INTENSO. Pueden explotar.

cuando se retiran de servicio en los Estados Unidos y
Canadá. El programa RBRC proporciona una
alternativa conveniente a tirar las baterías de Ni-Cd
usadas a la basura o a la corriente municipal de aguas
residuales, lo cual quizás sea ilegal en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY
para obtener información acerca de las
prohibiciones/restricciones sobre el reciclaje y la
eliminación de baterías de Ni-Cd en su lugar o
devuelva las baterías a un Centro de servicio
Skil/Bosch/Dremel para reciclarlas. La participación de
Robert Bosch Tool Corporation en este programa es
parte de nuestro compromiso hacia preservar nuestro
medio ambiente y conservar nuestros recursos
naturales.”

BATERÍAS DE NIQUEL-HIDRURO METALICO

Si este producto está equipado con una batería de
níquel-hidruro metálico, dicha batería debe eliminarse
en un curso de agua municipal para residuos sólidos.

-36-

Símbolos

A

0

A

A

0

A

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)

A Ampere Corriente
Hz Hertz Frecuencia (ciclos por segundo)
W Watt Potencia
kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc.

n

0

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

Velocidad sin carga Velocidad rotacional sin carga

superficie, órbitas, etc., por minuto

mayor velocidad

Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0

Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia
Sello RBRC™ de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.

Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.

Este símbolo indica que
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.

Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.

-37-

Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).

Descripción funcional y especificaciones

[51mm]

[38mm]

[25mm]

[25mm]

!

ADVERTENCIA

Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar

accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

Sierra circular sin cordón

FIG. 1

INTERRUPTOR DE SEQURIDAD

ADAPTADOR DEL

ORIFICIO PARA POLVO

(no incluido, disponible

como accesorio)

PALANCA DE

ELEVACION DEL

PROTECTOR

INFERIOR

PROTECTOR

INFERIOR

PROTECTOR

SUPERIOR

MANGO AUXILIAR

BASE

CUADRANTE DE

GUÍA DE LÍNEA

AJUSTABLE

INCLINACION

CALIBRADO

POMO DE

AJUSTE DE

INCLINACION

PAQUETE DE

BATERÍAS

BOTÓN DE

LIBERACIÓN DE

LA BATERÍA

Herramienta

Número de modelo 5850
Tensión nominal 18 V
Tiempo de carga 1 h

Paquete de baterías SB18A
Cargador SC118

Tensión nominal 120 V 60 Hz

ÉCHELLE DE

PROFONDEUR

PALANCA DE AJUSTE DE

PROFUNDIDAD

LLAVE DE HOJA Y AREA

PARA GUARDAR

Capacidades máximas

l 184 mm

Hoja
Agujero de eje portaherramienta de la hoja Redondo
Profundidad de corte a 90

° 62 mm

Profundidad de corte a 45° 49 mm

NOTA: Para obtener las especificaciones de la
herramienta, consulte la placa del fabricante colocada
en la herramienta.

-

38

-

Ensamblaje

COLOCACION DE LA HOJA

!

ADVERTENCIA

ponga el interruptor en la posición fijada o de
apagado antes de hacer cualquier ensamblaje,
ajustes o cambiar accesorios.

preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.

1. Gire el PERNO DE LA HOJA en sentido contrario al
de las agujas del reloj con la llave de tuerca
suministrada y quite el PERNO DE LA HOJA y la
ARANDELA EXTERIOR (Fig. 2). Si el eje se mueve al
intentar aflojar el perno de la hoja, golpee la llave de
tuerca en sentido contrario al de las agujas del reloj para
aflojar el PERNO DE LA HOJA.

2. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del MUELLE DEL PROTECTOR INFERIOR.

3. Asegúrese de que los dientes de la sierra y la flecha
de la hoja están dirigidos en la misma dirección que la
flecha del protector inferior.

4. Deslice la hoja a través de la ranura de la base y
móntela junto a la ARANDELA INTERIOR en el eje.
Asegúrese de que no queda espacio entre el diámetro
grande de las arandelas INTERIOR y EXTERIOR y la
hoja.

5. Vuelva a instalar la ARANDELA EXTERIOR y apriete
el PERNO DE LA HOJA con los dedos. Para fijar el eje,
sujete la sierra firmemente por el protector superior con
los dientes de la hoja incrustados en madera de
desecho y APRIETE EL PERNO DE LA HOJA 1/8 DE
VUELTA (45°) CON LA LLAVE DE TUERCA
SUMINISTRADA.

Desconecte el paquete de
baterías de la herramienta o

Dichas medidas

No utilice llaves con mangos más largos, ya que pueden
hacer que el tornillo de la hoja quede excesivamente
apretado.

EMBRAGUE DE PAR MOTOR VARIABLE

Esta acción de embrague es proporcionada por la
fricción de la ARANDELA EXTERIOR contra la HOJA y
permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Cuando el
TORNILLO DE LA HOJA está apretado adecuadamente
(tal como se describe en el No. 5 de Colocación de la
hoja), la hoja patinará al encontrar una resistencia
excesiva, por lo que reducirá la tendencia de la sierra al
RETROCESO.

Una posición de ajuste puede no ser suficiente para
cortar todos los materiales. Si la hoja patina demasiado,
apriete el tornillo de la hoja una fracción de vuelta más
(menos de 1⁄8 de vuelta). EL APRETAR EXCESIVAMEN­TE EL TORNILLO DE LA HOJA ANULA LA EFICACIA DEL
EMBRAGUE.

EXTRACCION DE POLVO

(no incluido, disponible como accesorio)

La herramienta está equipada con un adaptador del
orificio para polvo para la extracción de polvo y virutas.
Para colocar el adaptador, empuje el separador flexible
sobre el extremo pequeño del adaptador del orificio
para polvo y empuje el adaptador hacia el interior del
orifico para polvo. Para usar este dispositivo, conecte
una manguera de aspiración estándar de 1-1/4"
(accesorio opcional) al adaptador del orificio para polvo.

!

ADVERTENCIA

Para evitar lesiones personales,

posicione siempre el adaptador
del orificio para polvo y la manguera de aspiración de
modo que no interfieran con el protector inferior ni con
la operación de corte en todas las posiciones.

ADAPTADOR DEL ORIFICIO
PARA POLVO (no incluido,

disponible como accesorio)

PALANCA DE ELEVACION

DEL PROTECTOR INFERIOR

ARANDELA EXTERIOR

El diámetro grande está

en el lado de la hoja

Apretar

TORNILLO

DE LA HOJA

Aflojar

ORIFICIO

PARA POLVO

HOJA

ARANDELA INTERIOR

El diámetro grande está

en el lado de

la hoja

-39-

PROTECTOR

INFERIOR

MUELLE DEL

PROTECTOR INFERIOR

EJE DE LA HOJA

FIG. 2

Instrucciones de funcionamiento

[51mm]

[38mm]

[25mm]

[25mm]

90º

Desconecte el paquete de baterías de la herramienta.
Afloje la palanca de ajuste de profundidad situada entre
el protector y el mango de la sierra. Sujete la base con
una mano y suba o baje la sierra con el mango. Fije la
palanca en la posición de ajuste de profundidad deseada.

FIG. 3

ÉCHELLE DE

PROFONDEUR

PALANCA DE

AJUSTE DE

PROFUNDIDAD

LLAVE DE HOJA Y AREA

PARA GUARDAR

El interruptor de seguridad está diseñado para prevenir
arranques accidentales. Para accionar el interruptor de
seguridad, oprima el botón de liberación con el dedo
pulgar en cualquiera de los dos lados del mango para
desacoplar el cierre y luego apriete el gatillo (Fig. 5). Al
soltar el gatillo, el botón acoplará el interruptor de
seguridad automáticamente y el gatillo dejará de
funcionar. (Vea Interruptor y Cortes generales en la
página 39.)

FIG. 5

INTERRUPTOR DE SEQURIDAD

BOTON DE LIBERACION DEL

INTERRUPTOR DE SEGURIDAD

Verifique la profundidad deseada (Fig. 3).
Para un astillado mínimo la longitud que debe sobresalir

por debajo del material que se va a cortar no debe ser de
más de un diente de hoja (Fig. 4).

FIG. 4

UN DIENTE ES LA LONGITUD QUE

DEBE PENETRAR EN LA MADERA

PARA UN ASTILLADO MINIMO

VERIFICACION DEL ANGULO DE CORTE DE 90˚

Desconecte el paquete de baterías de la herramienta.
Ajuste la base al valor de máxima profundidad de corte.
Afloje el pomo de ajuste de inclinación, ajuste a 0˚ en el
cuadrante, vuelva a apretar la palanca y verifique que
hay un ángulo de 90˚ entre la hoja y el plano inferior de
la base con una escuadra (Fig. 6). Si es necesario
realizar un ajuste, incline la base hasta 45°, apriete el
pomo de ajuste de inclinación y doble la “LENGÜETA”
con una llave de tuerca ajustable o con unos alicates
(Fig. 7).

FIG. 6

FIG. 7

GATILLO

BASE

AJUSTE DE INCLINACION

Desconecte el paquete de baterías de la herramienta.
La base se puede ajustar hasta 45˚ aflojando el pomo de
ajuste de inclinación en la parte delantera de la sierra.
Alinee hasta alcanzar el ángulo deseado en el cuadrante
calibrado. Luego, apriete el pomo de ajuste de
inclinación (Fig. 8). Debido al aumento en la cantidad de
acoplamiento de la hoja en la pieza de trabajo y a la
disminución en la estabilidad de la base, se puede
producir el atasco de la hoja. Mantenga la sierra estable
y la base firme sobre la pieza de trabajo.

HOJA

-40-

FIG. 8

POMO DE AJUSTE

DE INCLINACION

LENGÜETA

CUADRANTE

POMO DE AJUSTE

DE INCLINACION

Para un corte recto de 90°, puede usar el lado izquierdo

45º 0º

GUIA DE LINEA AJUSTABLE

o el lado derecho de la muesca de la base. Para cortes
inclinados de 45°, use el lado derecho (Fig. 9). La guía se
puede ajustar para permitir una variación de grosores de
hoja para el lado de la hoja que el usuario prefiera para
cortar la línea.

PARA COLOCAR: Desconecte el paquete de baterías
de la herramienta. Alinee el agujero de la guía de línea
ajustable con el agujero de la pata y fije la guía con el
tornillo suministrado.

PARA AJUSTAR: Afloje el tornillo de ajuste lo suficiente
como para que la guía se pueda mover libremente, pero

no los quite. Coloque una regla recta en posición
horizontal en el lado preferido de la hoja, alineando el
borde de la regla recta y el borde de la guía donde la
marca de 0° está ubicada.

GUIA DE LINEA

AJUSTABLE

GUIA

CORTE INCLINADO

DE 45°

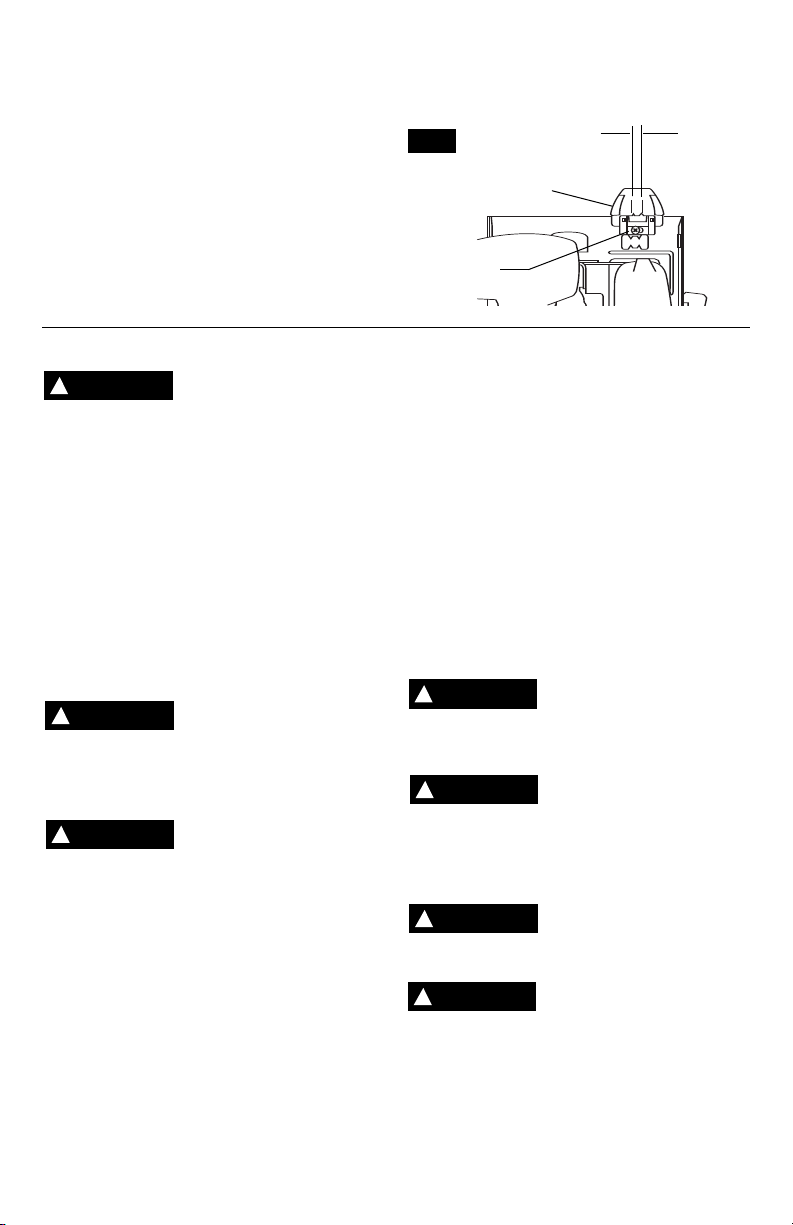

FIG. 9

TORNILLO DE

AJUSTE DE LA

CORTE

VERTICAL

DE 90°

GUIA DE INTERRUPTOR

!

ADVERTENCIA

par de fuerzas del motor puede hacer que la herramienta
se tuerza.

Para encender la herramienta (posición “ON”), apriete el
interruptor ga-tillo. Para apagar la herramienta (posición
“OFF”), suelte el interruptor gatillo, que está accionado
por muelle, y volverá a la posición “off”
automáticamente.

La sierra debe funcionar a toda velocidad ANTES de
comenzar el corte y se debe apagar únicamente
DESPUES que se haya terminado el corte. Para
aumentar la vida del interruptor, no apague y encienda el
interruptor mientras esté cortando.

Sujete siempre el mango de la sierra con una mano y el
mango auxiliar o la caja protectora con la otra.

!

ADVERTENCIA

movimiento libre del protector inferior.

Agarre firmemente y accione el interruptor con una
acción decidida. Nunca fuerce la sierra. Utilice una
presión ligera y continua.

!

ADVERTENCIA

en cuenta el tiempo que se necesita para que la hoja
se detenga por completo durante la desaceleración
con movimiento por inercia. No permita que la sierra
le roce la pierna o el lado, ya que como el protector
inferior es retráctil podría engancharse en la ropa y
poner la hoja al descubierto. Tenga en cuenta los
sitios en que la hoja está al descubierto por necesidad
tanto en las áreas del protector inferior como del
superior.

Cuando se interrumpe el corte, para seguir cortando:
apriete el gatillo y deje que la hoja se ponga a toda
velocidad, vuelva a entrar en el corte lentamente y siga
cortando.

Cuando se corta a contrahilo, las fibras de la madera
tienden a rasgarse y levantarse. El hacer que la sierra

Al arrancar la herramienta,
sujétela con las dos manos. El

CORTES GENERALES

Asegúrese siempre de que las
manos no interfieran con el

Después de completar un corte
y haber soltado el gatillo, tenga

avance lentamente minimiza este efecto. Para un corte
acabado se recomienda una hoja de corte transversal o
una hoja de cortar a inglete.

CORTE DE MAMPOSTERIA Y METAL

Esta herramienta no se recomienda para la utilización
continua y general con discos de corte de metal o
mampostería. Si usted utiliza la sierra para cortar estos
materiales, use el disco adecuado para el material que se
esté cortando.

Cuando corte mampostería, no corte a un profundidad
de más de 1⁄4 de pulgada (6mm). Realice pasadas
sucesivas para lograr la profundidad deseada. Aplique
una leve presión hacia adelante. No sobrecargue el
motor. Desconecte el paquete de baterías de la
herramienta y limpie el polvo de los conductos de aire
frecuentemente. El corte de metal se hace a máxima
profundidad.

!

ADVERTENCIA

que el protector inferior regrese rápidamente. El

protector inferior puede llegar a funcionar con dificultad
cuando se corten materiales de mampostería.

!

ADVERTENCIA

máxima de funcionamiento con seguridad superior a
las "RPM sin carga" indicadas en la placa del
fabricante de la herramienta. Las ruedas que estén

funcionando a una velocidad superior a la nominal
pueden romperse, salir despedidas y causar lesiones.

!

ADVERTENCIA

inflamables. Las chispas generadas por la rueda

podrían incendiar estos materiales.

!

ADVERTENCIA

adiamantadas mojadas. La utilización de agua u otros

refrigerantes líquidos con esta máquina puede ocasionar
electrocución o sacudidas eléctricas. El uso de ruedas
adiamantadas secas es aceptable.

Limpie frecuentemente los

protectores para asegurarse de

Las ruedas abrasivas de corte

deben tener una velocidad

No utilice la rueda de corte

abrasivo cerca de materiales

Esta máquina no está diseñada
para utilizarse con ruedas

-41-

Desconecte el paquete de baterías de la herramienta

CORTES DE BOLSILLOS

antes de realizar ajustes. Coloque el ajuste de
profundidad de acuerdo con el material que va a cortar.
Incline la sierra hacia adelante con la muesca de la guía
de corte alineada con la línea que usted ha trazado.
Levante el protector inferior utilizando la palanca de
elevación y sujete la sierra con los mangos frontal y
posterior (Fig. 10).

Con la hoja muy cerca del material que se va a cortar,
pero sin tocarlo, arranque el motor. Baje gradualmente la
parte posterior de la sierra utilizando el extremo frontal
de la base como punto de bisagra. ADVERTENCIA:

Cuando la hoja comience a cortar el material, suelte
el protector inferior inmediatamente. Cuando la base

descanse horizontalmente sobre la superficie que se está
cortando, siga cortando en dirección hacia adelante
hasta el final del corte. ADVERTENCIA: Deje que la hoja

se detenga por completo antes de sacar la sierra del
corte. Además, nunca intente mover la sierra hacia
atrás, ya que la hoja se saldrá del material y se
producirá RETROCESO. De la vuelta a la sierra y termine

el corte de manera normal, aserrando hacia adelante. Si
las esquinas del corte de bolsillo no están
completamente cortadas, utilice una sierra de vaivén o
una sierra de mano para terminar las esquinas.

FIG. 10

BASE

PALANCA DE

ELEVACION

DEL

PROTECTOR

INFERIOR

GUIA DE

LINEA

Las planchas grandes y los tableros largos se comban o

CORTE DE PLANCHAS GRANDES

se doblan según el apoyo. Si usted intenta cortar sin
nivelar y sin apoyar la pieza adecuadamente, la hoja
tenderá a atascarse, produciendo RETROCESO y una
sobrecarga en el motor (Fig. 11).

Apoye el panel o el tablero cerca del corte, tal como se
muestra en la (Fig. 12). Asegúrese de ajustar la
profundidad de corte para cortar la plancha o el tablero
solamente y no la mesa o el banco de trabajo. Las tablas
de dos por cuatro pulgadas utilizadas para elevar y
apoyar la pieza de trabajo deben colocarse de manera
que los lados más anchos soporten la pieza de trabajo y
descansen en la mesa o en el banco. No apoye la pieza
de trabajo en los lados estrechos, ya que esta
disposición es inestable. Si la plancha o el tablero a
cortar es demasiado grande para una mesa o un banco
de trabajo, utilice los tablas de apoyo de dos por cuatro
pulgadas sobre el suelo y fije la pieza de trabajo.

FIG. 11

INCORRECTO

FIG. 12

CORRECTO

La hoja combinada suministrada con la sierra sirve tanto

CORTES AL HILO

para cortes transversales como para cortes al hilo. El
corte al hilo consiste en cortar a lo largo siguiendo la veta
de la madera. Los cortes al hilo son fáciles de realizar
con un tope-guía para cortar al hilo (Fig. 13). El tope-guía
para cortar al hilo está disponible como accesorio (no
incluido). Para colocar el tope-guía, introdúzcalo a
través de las ranuras de la base hasta la anchura deseada

FIG. 13

TUERCA DE

MARIPOSA

TOPE-GUIA
PARA CORTAR AL HILO

ANCHO DE

CORTE DESEADO

tal como se muestra en la ilustración y fíjelo con la tuerca
de mariposa (no incluido).

TABLERO-GUIA PARA CORTAR AL HILO

Cuando se cortan al hilo planchas grandes, puede que el
tope-guía para cortar al hilo no permita el ancho de corte
deseado. Sujete o clave una pieza recta de madera de
(25mm) a la plancha como guía (Fig. 14). Utilice el lado
izquierdo de la base apoyándolo en la tablero-guía.

FIG. 14

LINEA DE CORTE

DESEADA

TABLERO-GUIA
PARA CORTAR

AL HILO

-42-

INDICADOR DE ESTADO CARGADO DE LA BATERÍA

La batería está equipada con un indicador de estado
cargado (Fig. 15). Las luces indicadoras muestran el
estado cargado de la batería durante el proceso de
trabajo.

Al oprimir el botón hasta la posición de encendido, el
estado cargado también se puede comprobar cuando
se quita la batería o cuando la máquina no se está
utilizando.

• • • Cuando las tres luces están encendidas, esto

LIBERACION E INSERCION DELPAQUETE DE BATERIAS

Suelte el paquete de batería de la herramienta
oprimiendo el botón de liberación de la batería y
deslizando el paquete hasta sacarlo de la base del
mango (Fig. 1). Para introducir la batería, alinee la

CARGA DEL PAQUETE DE BATERÍAS (CARGADOR RÁPIDO)

Enchufe el cordón en un tomacorriente estándar y
luego deslice el paquete de batería al interior del
cargador (Fig. 15).

El indicador verde del cargador comenzará a
"PARPADEAR". Esto indica que la batería está recibiendo
una carga rápida. La carga rápida se detendrá
automáticamente cuando el paquete de baterías esté
completamente cargado.

Cuando la luz indicadora deje de "PARPADEAR" (y
pase a ser una luz verde constante), la carga rápida se
habrá completado.

Cuando comience el proceso de carga del paquete de
baterías, una luz verde constante también podría

indica que el paquete de batería está completamente
cargado.

• • Cuando solamente dos luces están encendidas,
esto indica que el paquete de batería está
parcialmente cargado.

• Cuando solamente se enciende una luz, esto indica
que el paquete de batería está ligeramente cargado.

Cuando no se enciende ninguna luz, esto indica que el
paquete de batería está completamente descargado.

batería e introduzca el paquete de baterías en la
herramienta hasta que quede fijo en su posición. No
lo fuerce.

significar que el paquete de baterías está demasiado
caliente o demasiado frío.

El propósito de la luz es indicar que el paquete de
baterías se está cargando rápidamente. No indica el
punto exacto de carga completa. La luz dejará de
parpadear en menos mas tiempo hora si el paquete
de baterías no estaba completamente descargado.

Cuando el paquete de baterías esté completamente
cargado, desenchufe el cargador (a menos que vaya a
cargar otro paquete de baterías) y deslice el paquete
de baterías de vuelta en el interior del mango de la
herramienta.

BOTÓN

BOTÓN DE

LIBERACIÓN DE

LA BATERÍA

LUCES INDICADORAS DE

ESTADO CARGADO

FIG. 15

-43-

PAQUETE DE

BATERÍAS

LUZ

INDICADORA

CARGADOR

NOTAS IMPORTANTES PARA CARGAR

1. El paquete de baterías acepta únicamente alrededor
del 80 por ciento de su capacidad máxima en los
primeros ciclos de carga. Sin embargo, después de
los primeros ciclos de carga, la batería se cargará
hasta su capacidad máxima.

2. El cargador fue diseñado para cargar la batería
rápidamente sólo cuando la temperatura de la batería
está entre 4°C (40°F) y 41°C (105°F).

3. Un descenso considerable en el tiempo de
funcionamiento por carga puede significar que el
paquete de baterías se está acercando al final de su
vida y que debe ser sustituido.

4. Si espera que haya largos períodos (es decir, un
mes o más) en los que no se use la herramienta, lo
mejor es hacerla funcionar hasta que esté
completamente descargada antes de guardar el
paquete de baterías. Después de un largo período de
almacenamiento, la capacidad después de la primera
recarga será más baja. La capacidad normal se
restaurará en dos o tres ciclos de carga/descarga.

Recuerde desenchufar el cargador durante el período
de almacenamiento.

5. Si la batería no carga adecuadamente:

a. Compruebe que hay tensión en el tomacorriente

enchufando algún otro dispositivo eléctrico.

b. Compruebe si el tomacorriente está conectado a
un interruptor de luz que corta el suministro de
energía cuando se apagan las luces.

c. Compruebe si hay suciedad en las terminales
del paquete de baterías. Si es necesario, límpielas con
un pedazo de algodón.

d. Si usted sigue sin obtener una carga adecuada,
lleve o envíe la herramienta, el paquete de baterías y
el cargador al Centro de servicio Skil local. Busque
bajo “Herramientas eléctricas” en las páginas
amarillas para obtener nombres y direcciones.

Nota: La utilización de cargadores o paquetes de
batería no vendidos por Skil anulará la garantía.

-44-

Montaje del cargador

MONTAJE DEL CARGADOR EN UNA

SUPERFICIE VERTICAL

Para brindar conveniencia, el cargador fue diseñado para
que se pueda utilizar en una superficie horizontal plana o
se pueda montar en una superficie vertical. El clip de
montaje también tiene un área de almacenamiento de
brocas en su parte superior.

1. Seleccione la ubicación de montaje cerca de un
tomacorriente eléctrico para que el enchufe llegue al
tomacorriente. Compruebe si hay postes de pared u otro
soporte.

2. Utilizando un lápiz, marque dos lugares en la
superficie en una línea vertical, separados
aproximadamente 3/4".

3. Sujete firmemente el clip de montaje a la superficie

vertical utilizando dos tornillos de cabeza redonda No. 8
(Fig. 16).

4. Saque el paquete de batería del cargador antes de
realizar el montaje.

5. Introduzca el mango del cargador en el clip de
montaje en posición horizontal (Fig. 17).

6. Baje suavemente el cargador hasta la posición vertical,
hasta que esté plano contra la superficie vertical y se
bloquee en el clip de montaje (Fig. 18).

7. Para quitar el cargador cuando se desee, súbalo de
vuelta a la posición horizontal para desbloquearlo y
luego saque el cargador del clip de montaje (Fig. 18).

8. Para cargar el paquete de batería, simplemente deslice
dicho paquete al interior del cargador (Fig. 19).

FIG. 16 FIG. 17

SUPERFICIE

VERTICAL

TORNILLOS DE

CABEZA REDONDA

NO. 8 PARA MADERA

CLIP DE

MONTAJE

COMPARTIMIENTO DE

ALMACENAMIENTO DE BROCAS

CARGADOR

CLIP DE

MONTAJE

FIG. 18

PARA

DESBLOQUEAR

PARA

BLOQUEAR

FIG. 19

PAQUETE DE

-45-

BATERÍA

CARGADOR

Mantenimiento

Servicio

!

ADVERTENCIA

AJUSTADAS O REPARADAS POR EL USUARIO. El
mantenimiento preventivo realizado por personal no
autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio. Recomendamos que todo

el servicio de las herramientas sea realizado en un
Centro de servicio de fábrica Skil o en una Estación de
servicio Skil autorizada. TECNICOS DE
REPARACIONES: Desconecten la herramienta y/o el
cargador de la fuente de energía antes de realizar
servicio de ajustes y reparaciones.

Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un
tiempo de funcionamiento significativamente más corto
entre cargas, entonces ha llegado el momento de
cambiar el paquete de baterías. Si no se hace esto, el
resultado puede ser que la herramienta funcione
incorrectamente o que el cargador se dañe.

Cuando la batería se almacene a largo plazo, debe
estar en estado de descarga. Los paquetes de

baterías duran más y se recargan mejor cuando se
almacenan descargados. Recuerde recargar
completamente los paquetes de baterías antes de
utilizarlos después de un almacenamiento prolongado.

NO HAY PIEZAS EN EL
INTERIOR QUE PUEDAN SER

BATERÍAS

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Skil ha sido lubricada adecuadamente y
está lista para la utilización.

MOTORES “CORRIENTE DIRECTA”

El motor de la herramienta ha sido diseñado para
muchas horas de servicio fiable. Para mantener un
rendimiento óptimo del motor, recomendamos que éste
sea examinado cada seis meses. Sólo se debe usar un
motor de repuesto Skil genuino diseñado especialmente
para la herramienta.

RODAMIENTOS

Los rodamientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sustituidos inmediatamente para evitar el
sobrecalentamiento y el fallo del motor.

Limpieza

!

ADVERTENCIA

herramienta y/o el cargador de la fuente de energía
antes de la limpieza. La herramienta se puede limpiar
más eficazmente con aire comprimido seco. Use gafas
de seguridad siempre que limpie herramientas con
aire comprimido.

Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente limpiar introduciendo
objetos puntiagudos a través de las aberturas.

!

PRECAUCION

plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados, amoníaco
y detergentes domésticos que contienen amoníaco.

Para evitar accidentes,
desconecte siempre la

Ciertos agentes de limpieza y
disolventes dañan las piezas de

Accesorios

!

ADVERTENCIA

cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión
de 3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

Si es necesario un cordón de
extensión, se debe usar un

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad
nominal en

amperes de la

herramienta

3-6
6-8

8-10
10-12
12-16

Tamaño del cordón en A.W.G.

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 — — — — — —

Tamaños del cable en mm

-46-

2

Notes:

Remarques :

Notas:

-47-

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all SKIL consumer portable power tools will be free from defects in
material or workmanship for a period of two years from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this
Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without
charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than
Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable power tool product,
transportation prepaid, to any SKIL Factory Service Center or Authorized Service Station. For Authorized SKIL Power Tool Service Stations, please refer
to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO TWO YEARS FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE L IMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE
COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL DEALER OR
IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS GRAND PUBLIC SKIL POUR USAGE DOMESTIQUE

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs grand public SKIL seront
exempts de vices de matériaux ou d'exécution pendant une période de deux ans depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE
SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en
découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites
défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une
station-service agréée. En cas de réclamation sous la présente garantie limitée, l’acheteur est tenu de renvoyer l’outil électrique portatif complet en port
payé à un centre de service-usine SKIL ou une station-service agréée. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À DUEX ANS À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN
ÉTAT À L'AUTRE AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE S'APPLIQUE UNIQUEMENT AUX OUTILS ÉLECTRIQUES PORTATIFS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET
DANS LE COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR SKIL LOCAL.

LIMITED WARRANTY OF SKIL CONSUMER PORTABLE POWER TOOLS FOR HOME USE

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES DE CONSUMO SKIL PARA USO DOMESTICO

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo
SKIL estarán libres de defectos de material o de fabricación durante un período de dos años a partir de la fecha de compra. LA UNICA OBLIGACION DEL
VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o
condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no
hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de
servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica
portátil completa, con el transporte pagado, a cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para Estaciones de
servicio autorizadas de herramientas mecánicas SKIL, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS
RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A DOS AÑOS A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS
DE LOS EE.UU., ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA,
POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A
RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.
ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS
INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE PAIS EN PAIS.

ESTA GARANTIA SE APLICA SOLO A LAS HERRAMIENTAS ELÉCTRICAS PORTATILES VENDIDAS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADA Y
EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU
DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL.

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056 -2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

1619X00339 4/04

Printed in China.
